Jhulius A.
Alburqueque Moscol.
Kiara A.
Burneo Albines.
PORTAFOLIO
TALLER DE DISEÑO ARQUITECTÓNICO VI
v
20 23
FAUA-UPAO
KIARA A.
BURNEO ALBINES
@kiaraburneo
Miraflores - Piura - Piura
ESTUDIANTE DE ARQUITECTURA CARISMÁTICA CON MUCHA CREATIVIDAD, TRABAJADORA EN EQUIPO. UNA ESTUDIANTE APASIONADA POR APRENDER Y COMPARTIR EXPERIENCIAS DE DISEÑO, SIEMPRE BUSCANDO PARTICIPAR ACTIVAMENTE CON LA COMUNIDAD ESTUDIANTIL.
ESTUDIANTE DE ARQUITECTURA 7MO CICLO - UPAO
JHULIUS A.
ALBURQUEQUE MOSCOL
Correo: cruloro@gmail.com
Santa Rosa -26 De Ocutubre
- Piura
ESTUDIANTE DE ARQUITECTURA CON CONOCIMIENTO DE ARQUITECTURA MODERNA Y VISUALIZACIÓN 3D. PRESENTANDO UN ESTRICTO CRITERIO DE ORDENAMIENTO. JOVEN DIVERTIDO Y RESPONSABLE QUE BUSCA EXPLORAR TÉCNICAS TRABAJANDO EN EQUIPO.
ESTUDIANTE DE ARQUITECTURA 7MO CICLO - UPAO
v
PERFIL:
v
INDICE
ALCANCE DEL PROYECTO
v
1
ANTEPROYECTO
VISTAS EN 3D
v VVV
2 3
ALCANCE DEL PROYECTO 1
CONCEPTO: UN ESPACIO COMERCIAL DE ESCALA
MINORISTA QUE BUSCA CUBRIR UNA
NECESIDAD DE OFERTA PARA LA
VENTA DE PRODUCTOS Y PROXIMIDAD DE LA CIUDAD. ADEMÁS TIENE
FACILIDAD EN LA CIRCULACIÓN LLE-
VANDO PRODUCTOS CON PUESTOS
PREDESTINADOS A CATEGORÍAS DE PRODUCTOS DE FORMA ORDENADA
MERCADO
¿Quienes son?
Personas naturales con necesidades adquisitivas diarias.
¿Cómo son?
Adultos y jóvenes con una noción de proyección de costos y presupuestos del gasto diario, buscando satisfacer sus necesidades.
¿Cuántos son?
La demanda calculada abarca todo el sector 2 y adyacentes de la provincia de Sechura.

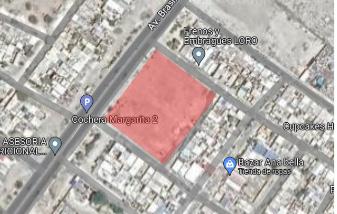

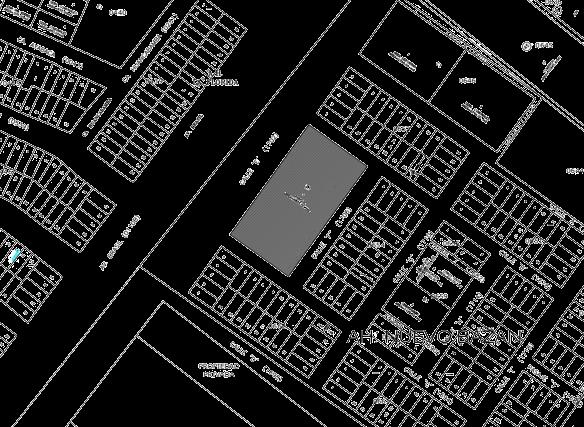

LOCALIZACIÓN
Eleccion del terreno - Sector
0 2 4 6 8 10 12 Accesibilidad Forma Costo Servicios Clima Topografía Área TERRENO 1 0 2 4 6 8 10 12 Accesibilidad Forma Costo Servicios Clima Topografía Área TERRENO 2 0 2 4 6 8 10 12 Accesibilidad Forma Costo Servicios Clima Topografía Área TERRENO 3 AV. Brasil AV. Argentina, Ca Talara AV. Brasil, Calle sin número 5396 m2

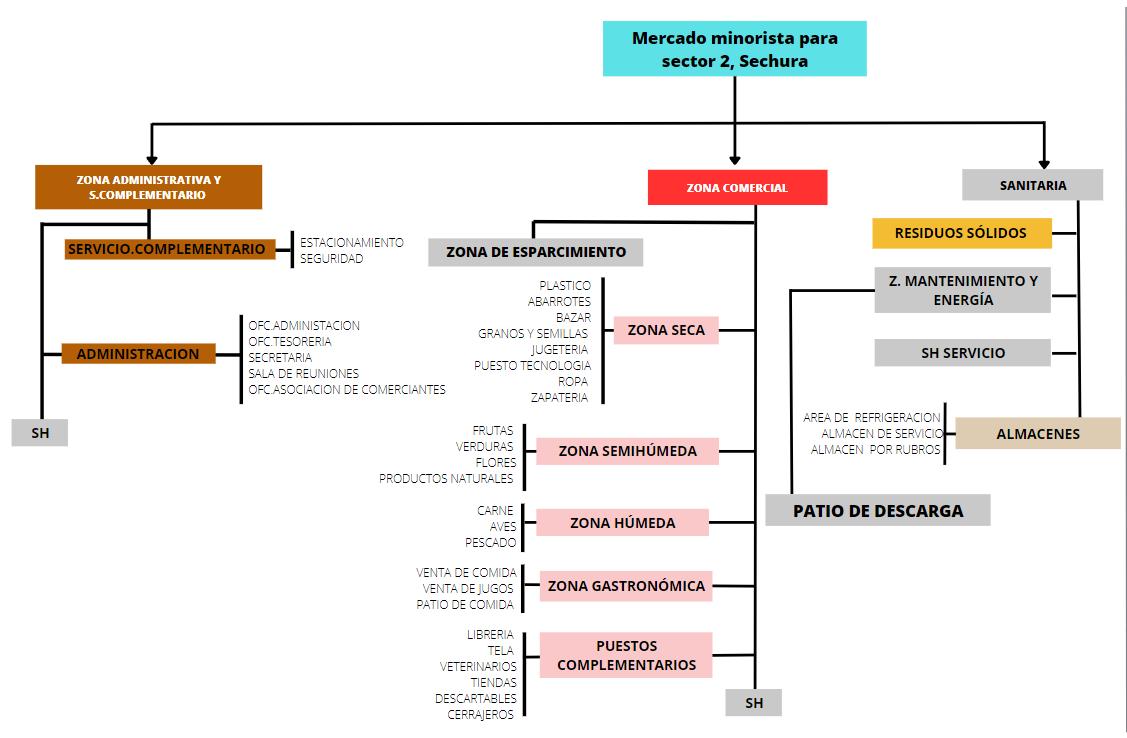

ORGANIGRAMA FUNCIONAL

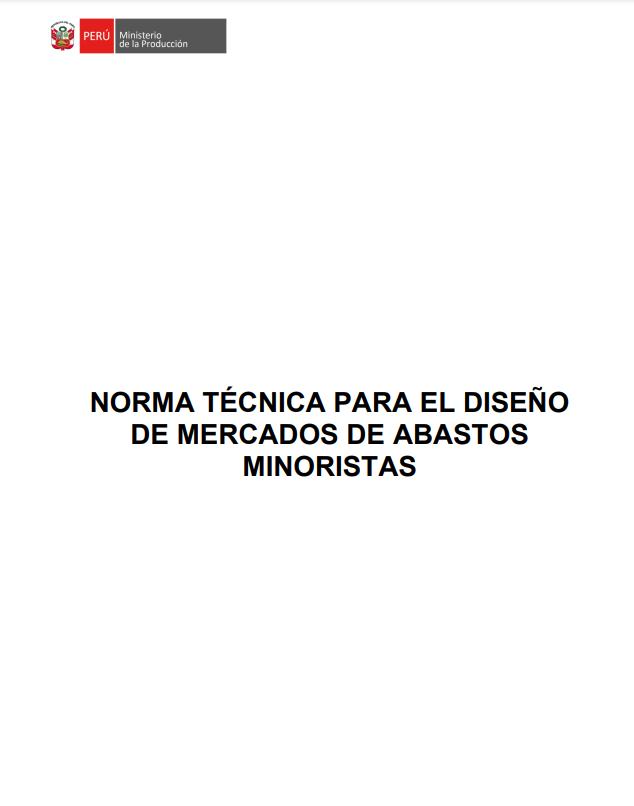

NORMATIVAS

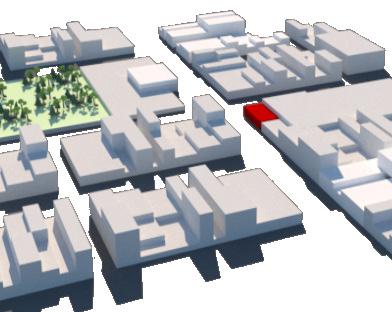

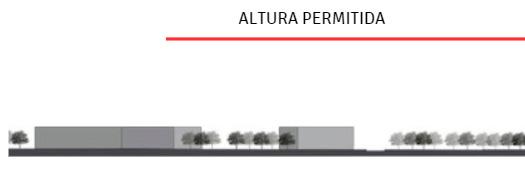

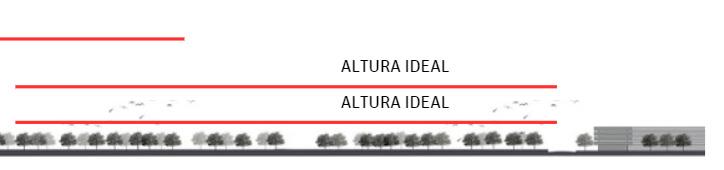

ESCALA ARQUITECTÓNICA a) Análisis
tipológico
ANTEPROYECTO 2
MERCADO MINORISTA
LÓGICA OPERATIVA
a) Idea Proyectual
UN ESPACIO COMERCIAL DE ESCALA MINORISTA QUE BUSCA CUBRIR UNA NECESIDAD DE OFERTA PARA LA VENTA DE PRODUCTOS Y PROXIMIDAD DE LA CIUDAD. ADEMÁS TIENE FACILIDAD EN LA CIRCULACIÓN LLEVANDO PRODUCTOS CON PUESTOS PREDESTINADOS A CATEGORÍAS DE PRODUCTOS DE FORMA ORDENADA

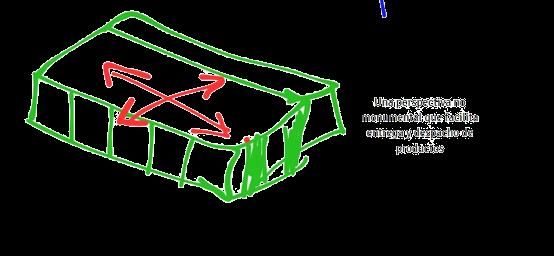

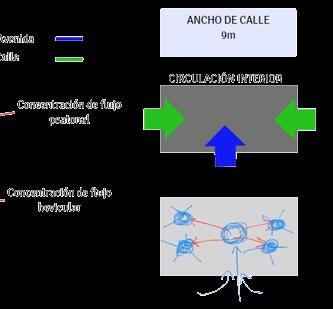

a) Estrategia Proyectual- ACCESIBILIDAD
EJES DE CIRCULACIÓN
ACCESIBILIDAD
V
Planta Sótano 1
V LEYENDA ESTACIONAMIENTO PÚBLICO ESTACIONAMIENTO DE SERVICIO INGRESO VEHICULAR 7.25 2.50 5.00 ZONA DE MANTENIMIENTO ALMACÉN DE ABARROTES CUARTO DE BOMBAS CUARTO DE MÁQUINAS ALMACÉN DE PLÁSTICOS 13.16 9.45 96.40 16.30 10.00 10.00 10.00 10.00 10.00 10.00 51.42 2.71 ALMACÉN DE FRUTAS 40 17.5 7.5 CUARTO DE CISTERNA GRUPO ELECTRÓGENO CUARTO DE TABLEROS REFRIGERACIÓN CARNES Y AVES REFRIGERACIÓN PESCADOS Y MARIZCOS. MONTACARGAS ZONA DE SERVICIO OFICINAS DE CONTROL COMEDOR DE SERVICIO PATIO DE SERVICIO SALA DE ESPERA N.P.T.-4.00 N.P.T.-4.00 N.P.T.-4.00 N.P.T.-4.00 ALMACEN DE SERVICIO A B C D E F G H 1 2 3 4 5 FACULTAD DE ARQUITECTURA URBANISMO Y ARTES ESCUELA PROFESIONAL DE ARQUITECTURA PROYECTO: MERCADO MINORISTA CROQUIS: ESPECIALIDAD: PLANO: ARQUITECTURA SÓTANO ESTACIONAMIENTO ALBURQUEQUE MOSCOL, JHULIUS ID: 000235871 ALUMNOS: DOCENTE: ARQ. ZULUETA CUEVA CARLOS ARQ. VASQUEZ ALVARADO VICTOR Nº LÁMINA: A-02 ESCALA: FECHA: 03/07/23 BURNEO ALBINES, KIARA ID: 000236445 1/4000
Servicios Estacionamiento
Planta 1er Nivel LEYENDA Circulación Vertical Zona húmeda Zona semi húmeda Zona seca A B C D E F G H 1 2 3 4 5 A B B AV. BRASIL CALLE "F" (1706) CALLE "C" (1694) CALLE "B" (1678) N.P.T.±0.00 ZONA HÚMEDA N.P.T.±0.00 ZONA SEMI HÚMEDA N.P.T.±0.00 ZONA SECA PUESTOS VARIADOS 96.40 16.30 10.00 10.00 10.00 10.00 10.00 10.00 51.42
públivo Zona de freezev Otros
Planta 2do Nivel
LEYENDA ESTAR DE JUEGOS N.P.T.+3.00 MATERIALES N.P.T.+3.00 SH M SH H SH H LACTANTES N.P.T.+3.00 DIRECCIÓN ALMACÉN DE JUGUETES CUARTO DE LIMPIEZA SUM A B C D E F G H 1 2 3 4 5 10.30 30.55 TRUJILLO 1988 FACULTAD DE ARQUITECTURA URBANISMO Y ARTES ESCUELA PROFESIONAL DE ARQUITECTURA MERCADO MINORISTA CROQUIS: ESPECIALIDAD: PLANO: ARQUITECTURA SEGUNDO NIVEL ALBURQUEQUE MOSCOL, JHULIUS ID: 000235871 ALUMNOS: DOCENTE: ARQ. ZULUETA CUEVA CARLOS ARQ. VASQUEZ ALVARADO VICTOR Nº LÁMINA: A-03 ESCALA: FECHA: 14/07/23 BURNEO ALBINES, KIARA ID: 000236445 1/125
Complementaria
LEYENDA Zona

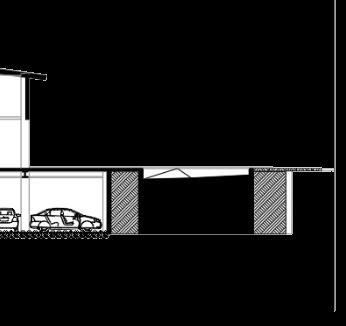

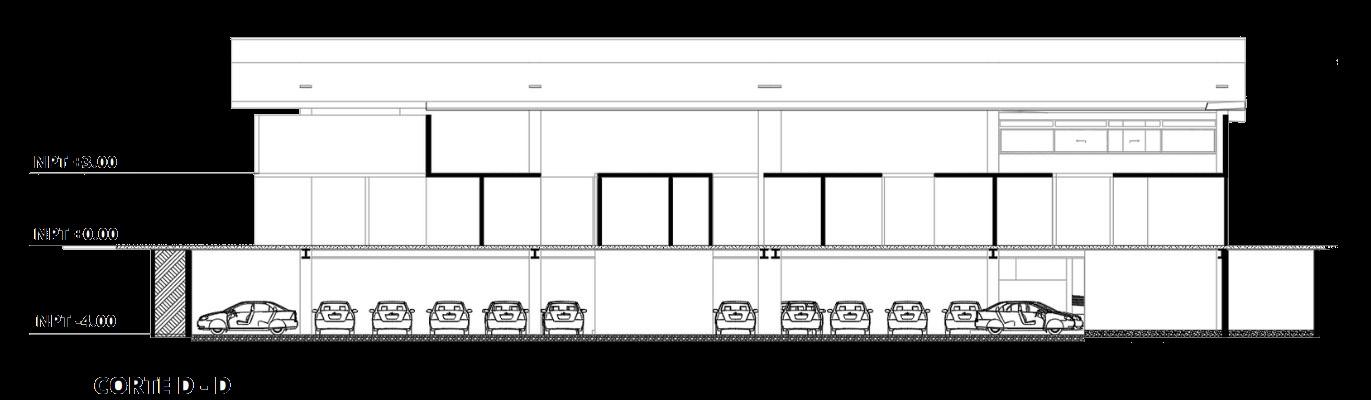

CORTES...

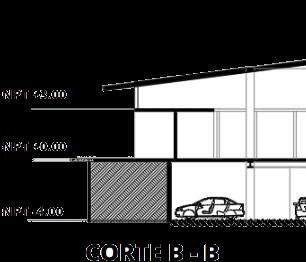

CORTES TRANSVERSALES LEYENDA
Características:
-Escaleras Prezuri.
-Ancho de losa 0.25m
- Altura piso Sótano
- Altura piso Regular
LEYENDA Circulación Vertical Prezuri. B2 0.25m Sótano 3.6m Regular 3m

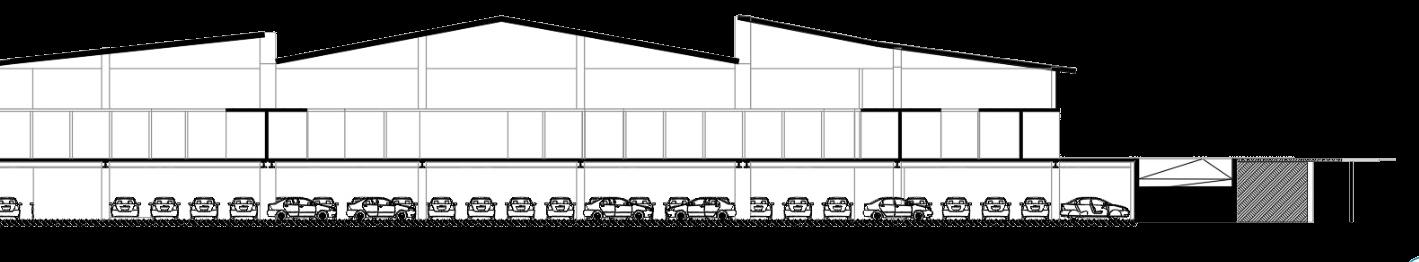

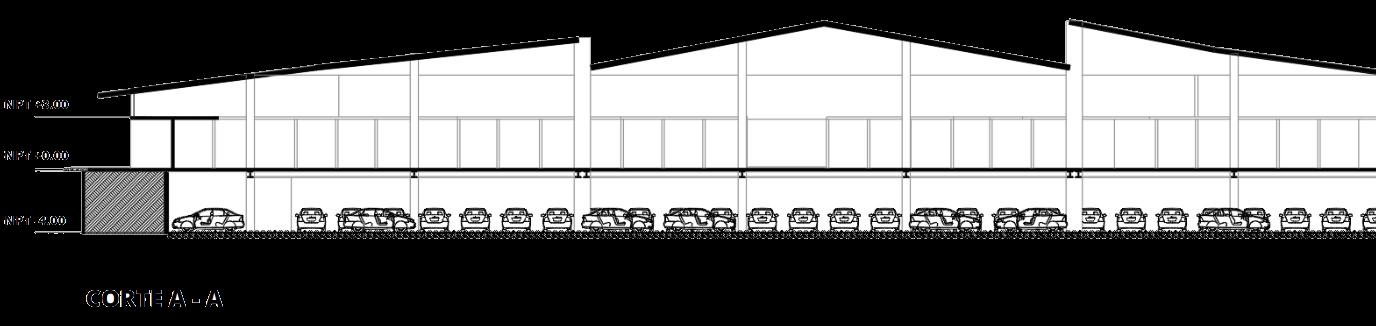

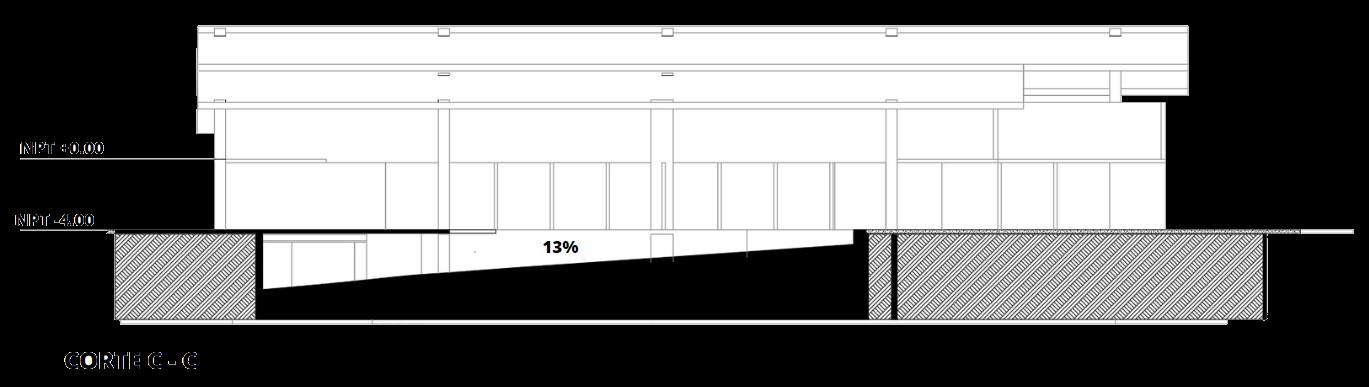

CORTES LONGITUDINALES

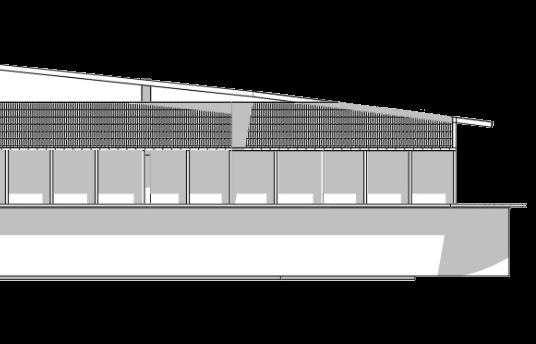

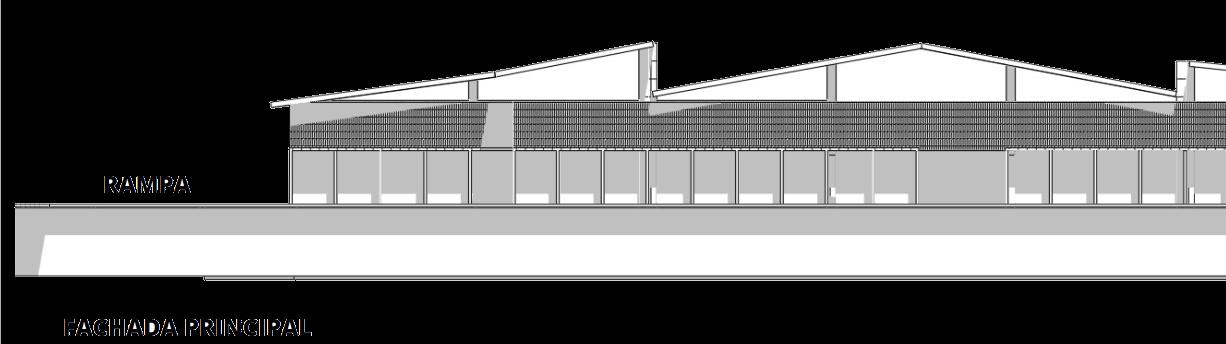

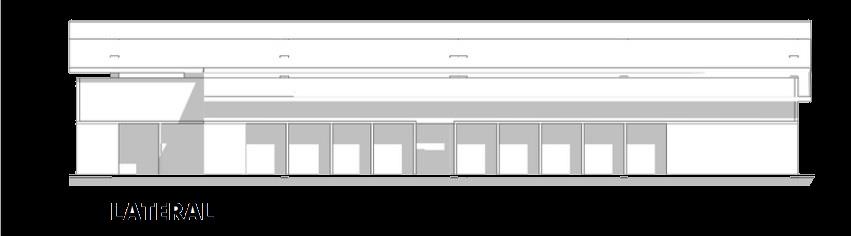

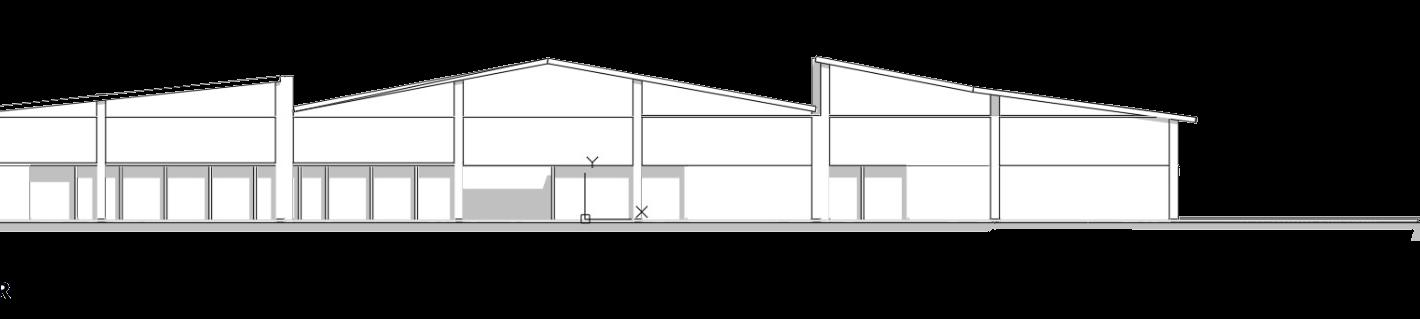

ELEVACIONES

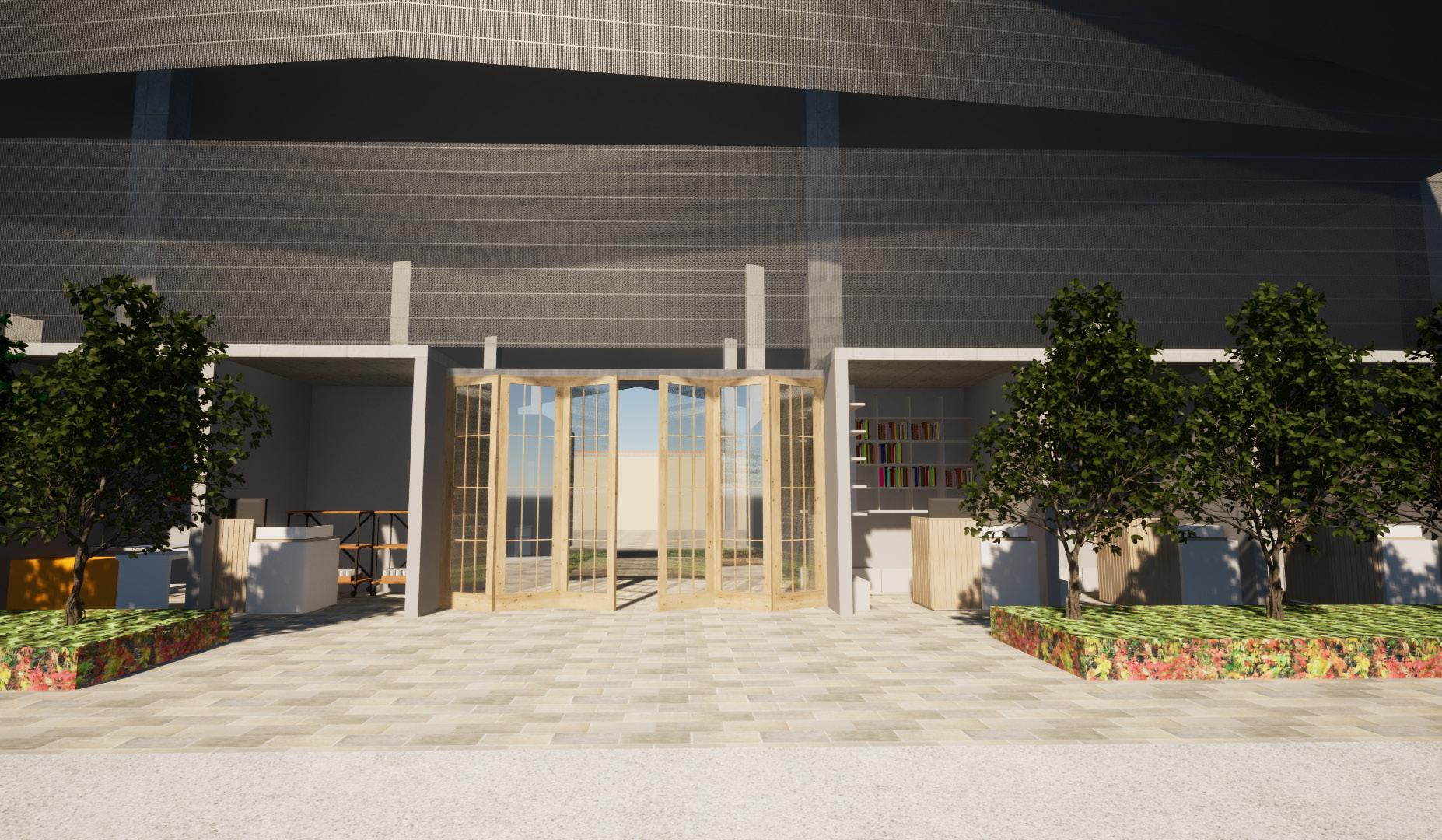

VISTAS EN 3D 4

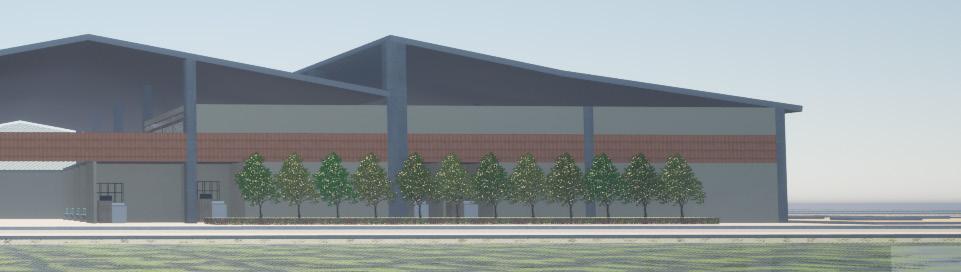

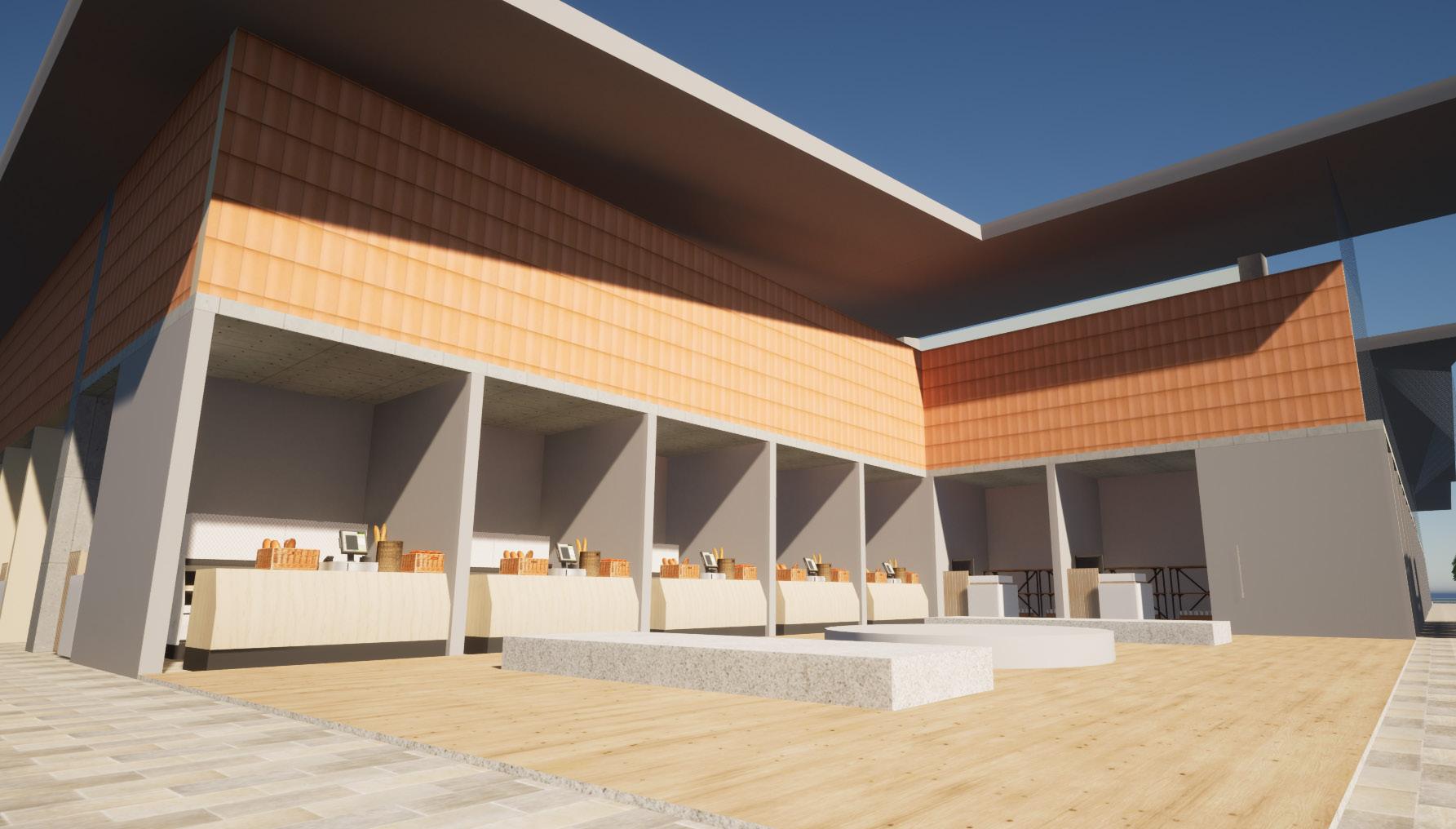

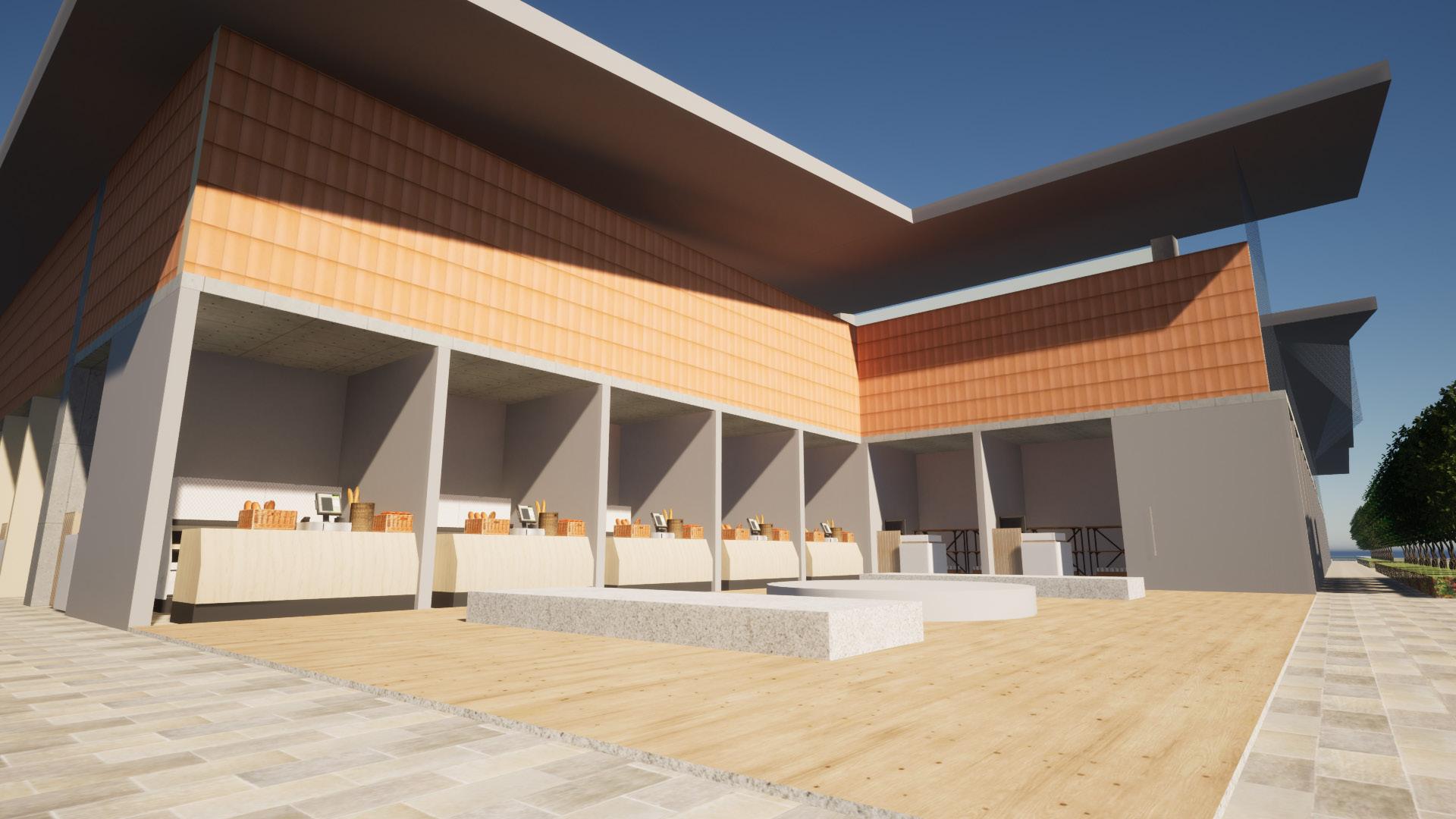

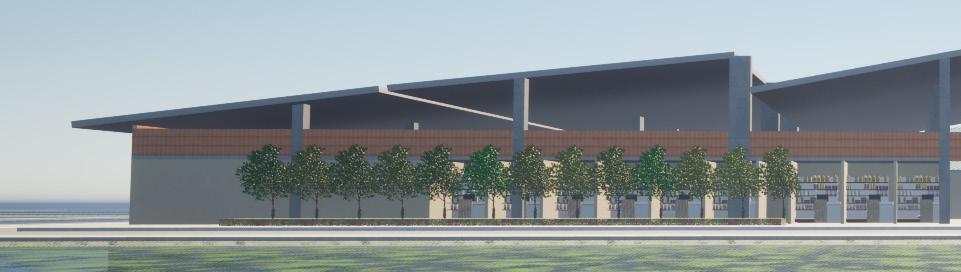

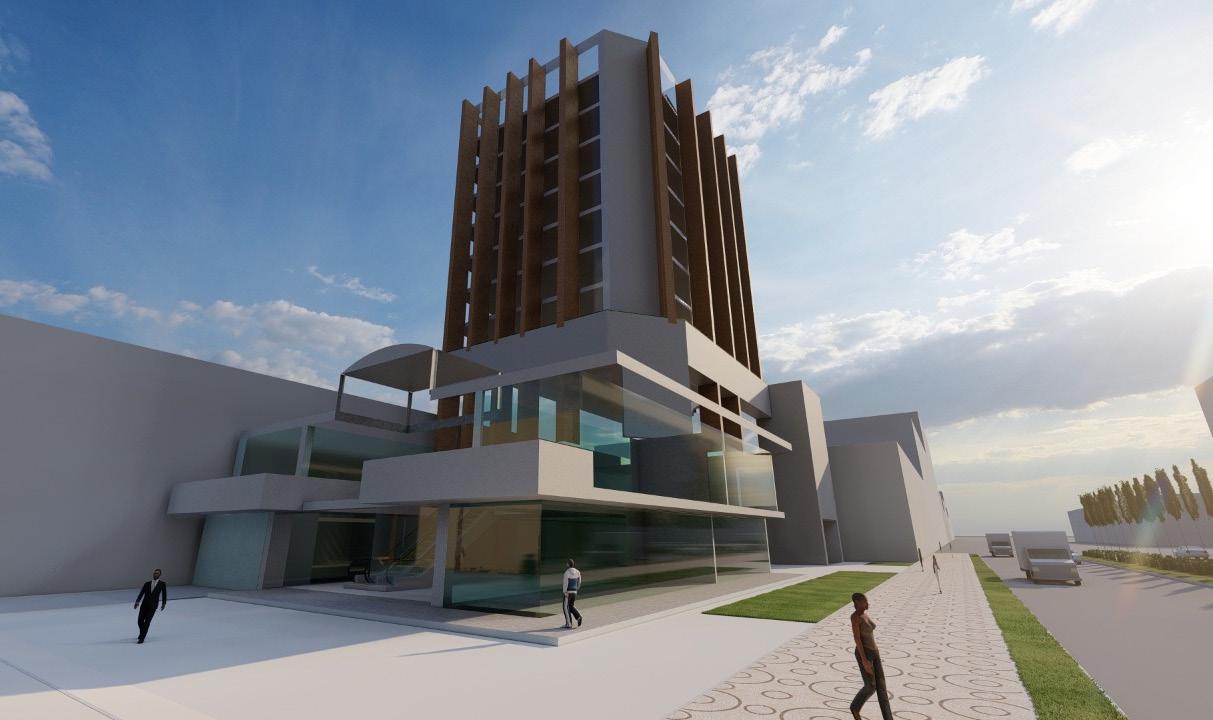

RENDER GENERAL

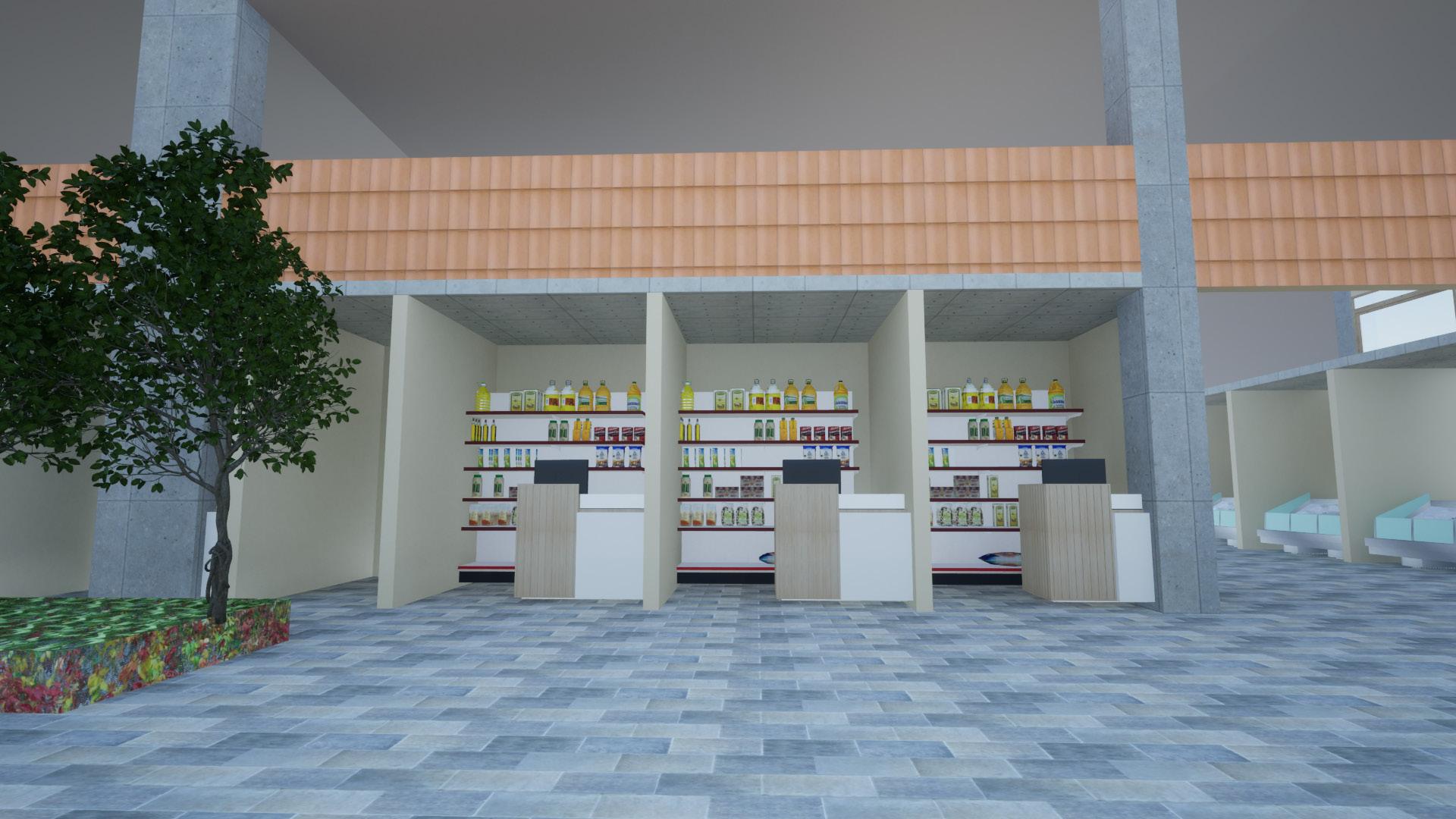

VISTAS
Universidad Privada Antenor Orrego. Taller de Diseño Arquitectónico VI
