BELISARIO DOMINGUEZ Escobedo, Nuevo León
Jessica Alejandra Martínez Vázquez Camila Amador Gallardo
*Estedocumentoestáconfiguradoparaservistoendospáginas,alfinal delarchivoseencuentraunaligadeIssudonde seencuentraelarchivo enun formatoconmejorlegibilidad.
AlbergueTemporalparaelAdultoMayor Belisario Dominguez, Escobedo, Nuevo León
diseñadoras
Jessica Alejandra Martínez Vázquez A01275196
Camila Amador Gallardo A00000
Tecnológico de Monterrey Cámpus Monterrey
Escuela de Arquitectura, Arte y Diseño. AR2007B Equipamiento Comunitario
Profesoras
Claudia Maria Carreño Carranza
Jarenny Tovar Rodríguez
Daniela Ambriz Macías
Semestre Febrero - Junio 2023
Martínez Vázquez
A01275196
Cuarto Semestre
Camila
Amador Gallardo
A01275196
Cuarto Semestre

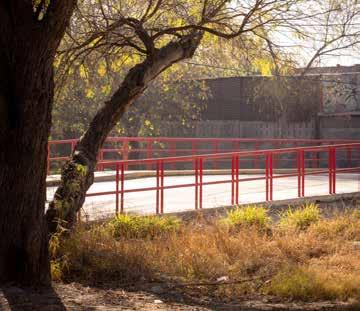

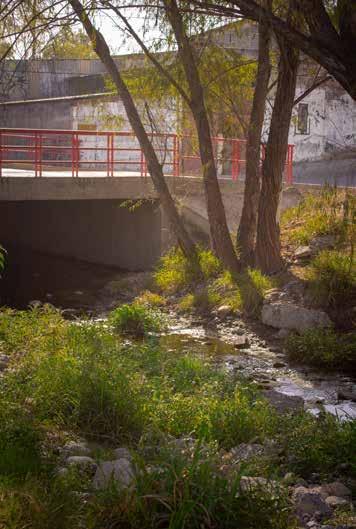

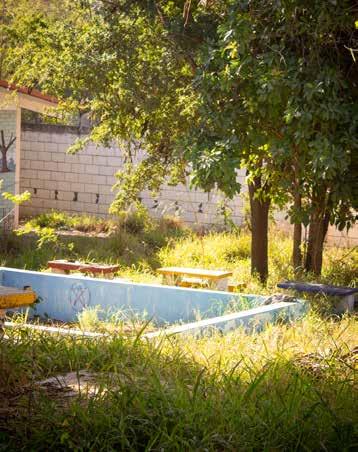

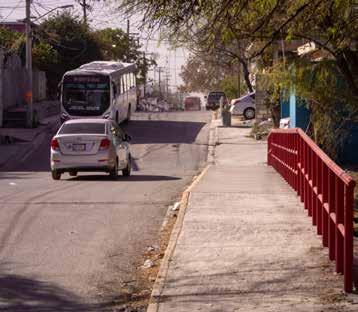

La colonia Belisario Dominguez se encuentra en el municipio de Escobedo en Nuvo León. De acuerdo con las investigaciones y los diagnósticos elaborados, se descubrió que es una localidad cuya población está conformada mayoritariamente por adultos mayores de 45 años. Este contexto genera nuevas necesidades para la comunidad, sobre todo la atención a los problemas involucrados con la vejez.
Con los estudios e investigaciones realizados, se llegó a la conclusión de que el sitio donde se plantea
el proyecto es un espacio óptimo para el desarrollo de un espacio comunitario dónde se pueda acoger a adultos mayores que se encuentren perdidos o en situación de calle.

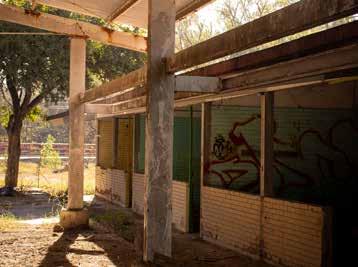

Un factor importante que favorece el desarrollo del proyecto es la presencia de una casa club para personas de la tercera edad, este lugar se encuentra al lado del terreno con el que se está trabajando el proyecto. La presencia de este lugar puede favorecer el desarrollo de las distintas actividades que involucren al albergue del adulto
mayor. Bajo el contexto en el que se encuentran las propiedades, ambos espacios pueden compaginar en áreas de convivencia y proyectos comunes de los que se puedan beneficiar mutuamente.
Nombre del Proyecto: Albergue Temporal para el Adulto Mayor
Tipología del Proyecto: Albergue Temporal
Superficie de Terreno: 2,779.3 m2
Superficie de Construcción: 701.5 m2
No. de Personas Beneficiadas por el Proyecto: 20
Domicilio: Calle Constitución, Colonia Belisario Dominguez, Escobedo, Nuevo León.
Comunidad Académica: Tecnológico de Monterrey
Otros Actores: Presidencia Municipal Escobedo, DIF Escobedo
Proyecto Arquitectónico: Jessica A. Martínez Vázquez, Camila Amador Gallardo.
Unidad de Formación: AR2007B Equipamiento comunitario
Profesoras: Jarenny Tovar, Claudia Carreño, Daniela Ambriz Macías
Fecha de Diseño: Febrero-Junio 2023

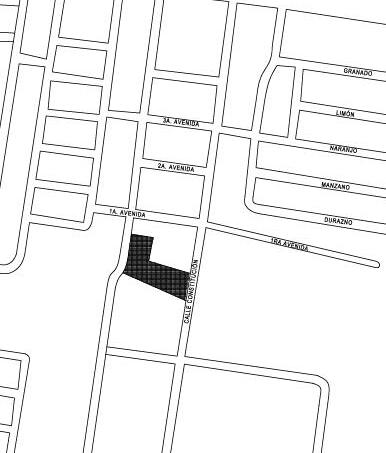

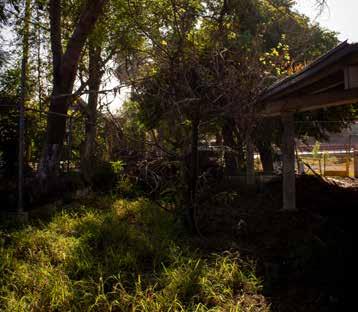

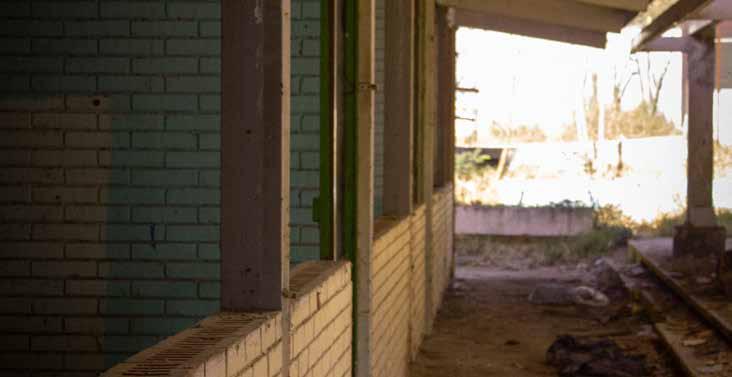

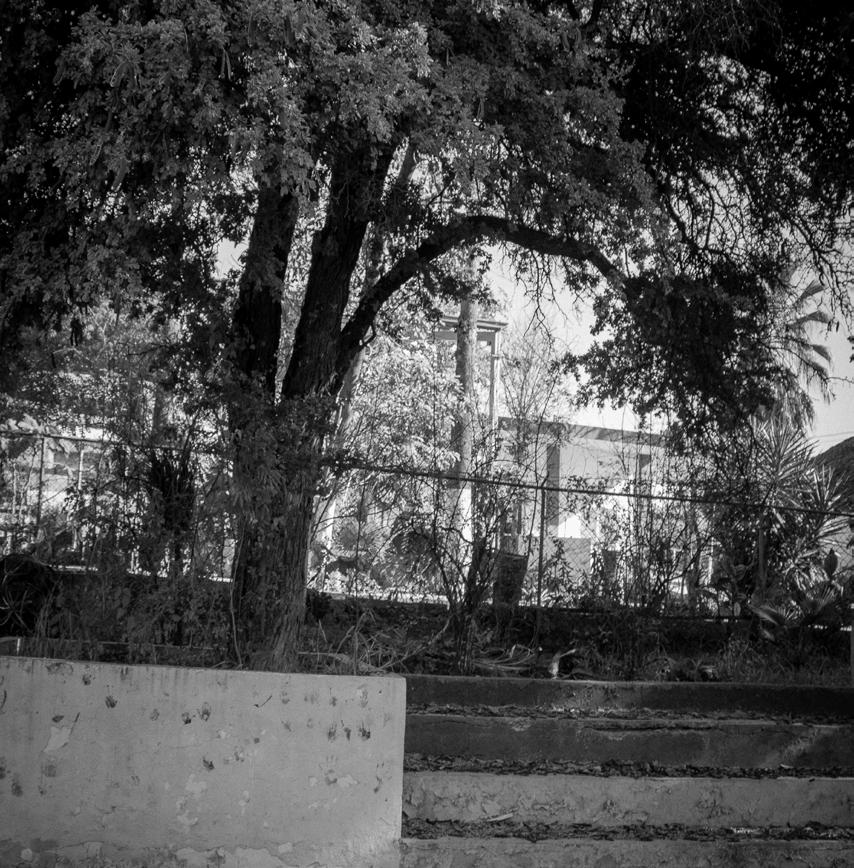

A la izquierda se encuentra un mapa regional de la ubicación de la localidad donde se encuentra el terreno.
En el primer bloque, Arquitectura y Contextos, realizamos distintas actividades para entender el contexto del lugar donde se desarrollaría el proyecto. Pudimos conversar con adultos mayores que habitan en la comunidad, así como realizar actividades para conocer más sobre sus insights y las necesidades específicas que tienen las personas de su edad. Toda esta información recolectada nos fue útil para poder conocer las necesidades de nuestros posibles usuarios, determinar las actividades que llevan a cabo, y así planificar los espacios necesarios para el desarrollo de nuestro conjunto.
Dentro de las necesidades percibidas se encontró que los usuarios meta necesitan un lugar acogedor, seguro, y digno para vivir. Si bien, el espacio está diseñado para ser un albergue temporal donde los usuarios no pasen más de 90 días, eso no justifica el generar espacios carentes de calidad humana.
Una de las necesidades más importantes que se encontró, fue la de desarrollar un lugar que se sintiera como un hogar para los adultos mayores que ingresaran en él.
Además de nuestras visitas de contacto con la comunidad, tuvimos una plática con un arquitecto que está especializado en el diseño de espacios para adultos mayores. Él nos ayudó a notar las distintas condiciones que podrían tener los adultos mayores. Tendríamos que tomar en cuenta fáctores como la limitación de la movilidad, la atención a enfermedades geriátricas y sobre todo tomar en cuenta que muchos adultos mayores viven con demencia. Por lo tanto era importante desarrollar un espacio que brindara seguridad a personas en esas condiciones.
El primer programa arquitectónico que desarrollamos era bastante ambiguo. No teníamos dimensiones claras, y aún teníamos detalles sin contemplar para la ejecución de el proyecto. Únicamente contabamos con medidas generales.
1. Área de Recepción, Administración y Servicios Sociales (153 m2)
Recepción
Área Administrativa
Área de Psicología
Enfermería
Baño para personas con discapacidad
2. Área de Comedor (138 m2)
Comedor Comunitario
Área de Cocina
Almacén
Baños
3. Dormitorios (336 m2)
Dormitorios
Baños
Regaderas
Área de lockers

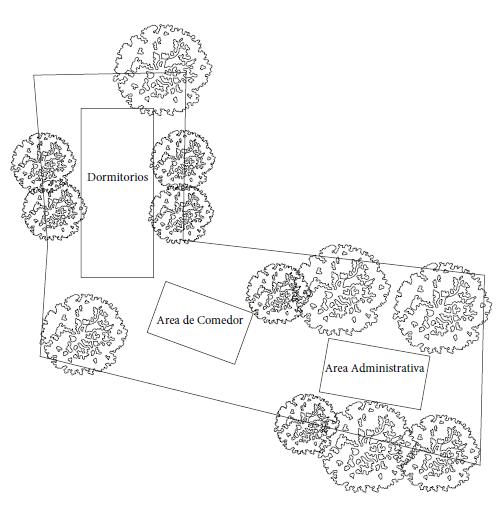

El la primera exploración que tuvimos con el desarrollo volumétrico de nuestro proyecto fue la de la zonificación de los espacios que se habían proyectado en el programa arquitectónico. Esta fase consistió en asignarle un lugar a cada espacio que se requiriera en el proyecto. En el caso de nuestro proyecto, decidimos configurarlo de forma que se adaptara al recorrido que toman los usuarios principales de nuestro proyecto. El recorrido comienza con la entrada al conjunto por el lado que colinda con la casa club del adulto mayor. Para comenzar los protocolos de ingreso a el albergue del adulto mayor será necesario que los usuarios pasen por revisiones físicas, psicológicas y legales.
Más adelante, en el segundo bloque, se espera que el usuario comience a familiarizase mas con el conjunto. Por lo tanto, se propone colocar el área de comedor a la mitad del conjunto. Esta área, no es tan privada como el área
de habitaciones; está pensada para que pueda ser utilizada también por visitas, o para otros eventos que involucren a personas ajenas al conjunto. En la zona nor-oeste, en un área más privada se ubicaría el bloque de dormitorios, en un espaco más privado que se encuentra acogido por la casa club del adulto mayor, así como colinda con la calle de Miguel Hidalgo y Costilla.
En una de las primeras revisiones que tuvimos con la maestra Daniela, nos dimos cuenta que nos habíamos estancado en la zonificación de nuestro proyecto. Le faltaba unidad, y únicamente se veía como una unión de bloques aislados. Nos pidió que desarrollaramos un concepto para nuestro proyecto. La verdad es que un concepto es un término muy abstracto, entonces nos costó algo de trabajo entender a qué se refería con eso. Sin embargo, a pesar de eso, nos dedicamos a desarrollar un conjunto que tuviera más unidad y que se conectara de alguna forma. Comenzamos a diseñar los senderos que unirían el conjunto, así como algunos espacios recreativos que pudieran servir como nexos entre los bloques que conforman al conjunto. En una de las conceptualizaciones iniciales se propuso el desarrollo de dos jardines de áreas verdes que pudieran fungir como área recreativa y de esparcimiento para los usuarios.
Uno de nuestros primeros conceptos consistió en unir los tres bloques por medio de dos corredores que generaran un espacio de esparcimiento entre los dormitorios y la parte trasera del comedor. Se planteaba colocar el estacionamiento en la entrada principal y el resto del espacio se encontraría configurado únicamente con áreas verdes y vegetación. En esta etapa del diseño solo nos enfocabamos en diseñar para cumplir con los requerimientos de nuestro programa arquitectónico.

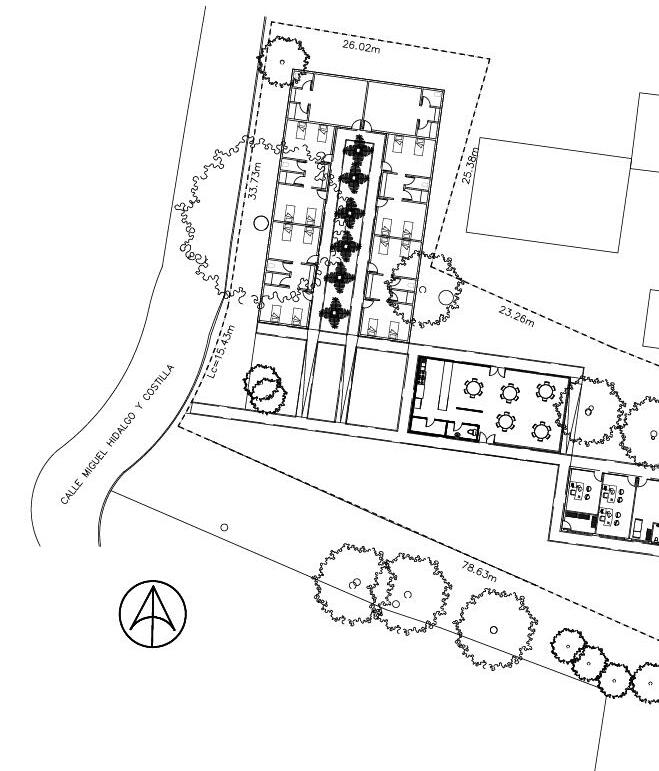

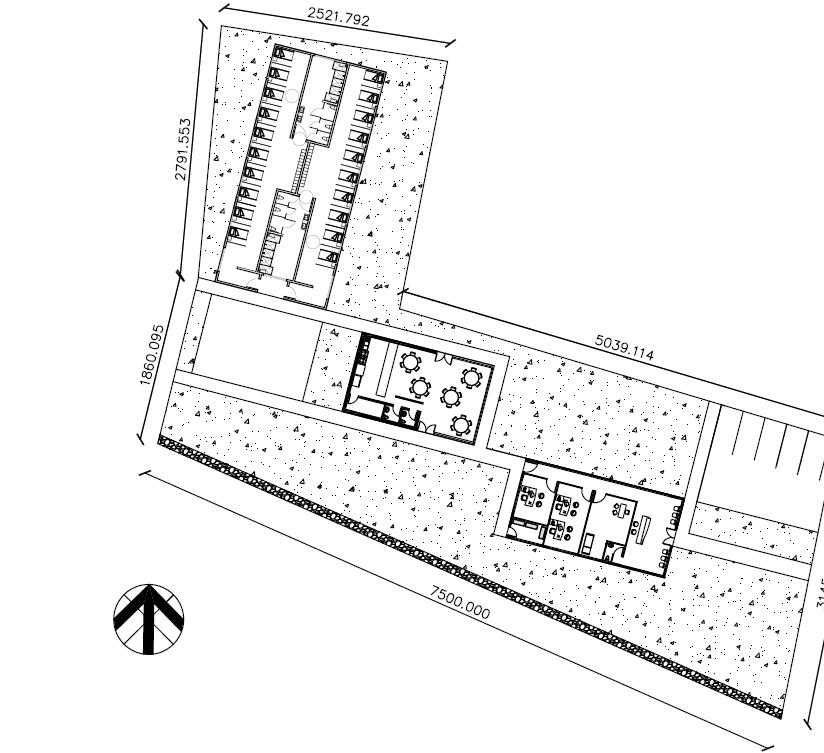

A al izquierda se encuentra la primera planta completa de nuestro proyecto del albergue temporal para el adulto mayor. Para esta altura del proyecto, ya se habían estandarizado un poco las medidas y el acomodo de los distintos bloques del espacio. Este plano estaba más completo que las plantas anteriores, pero ya era momento de comenzar a desarrollar más detalles a profundidad.

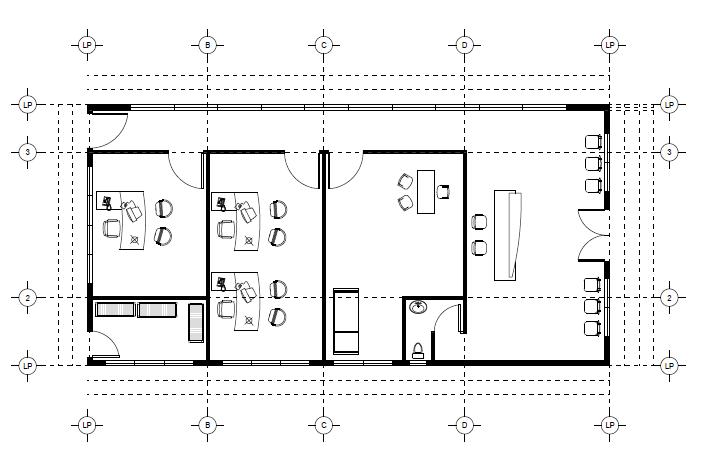

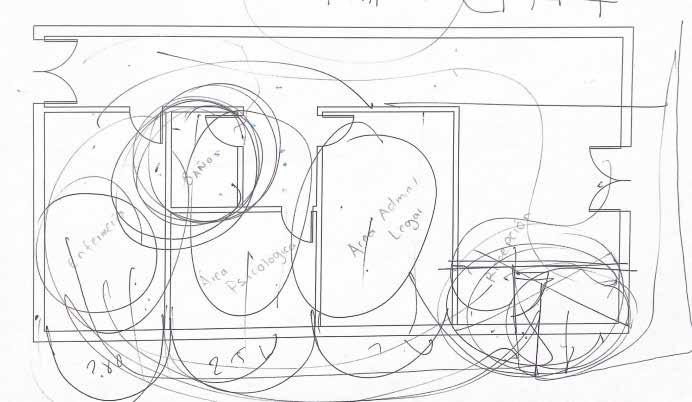

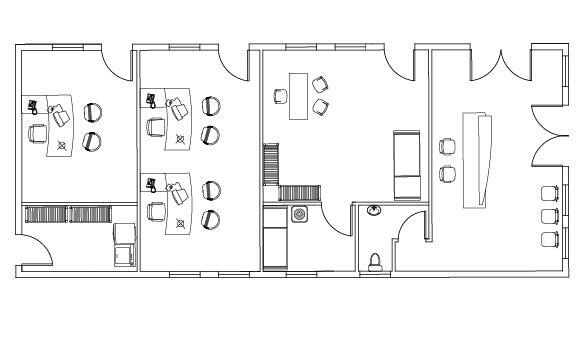

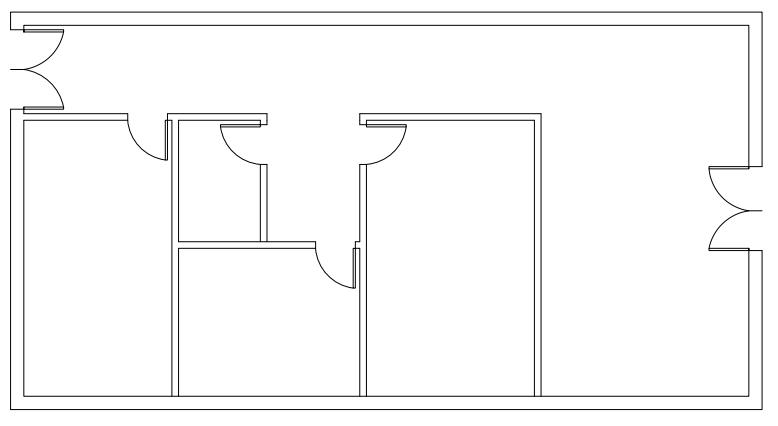

El desarrollo del área administrativa pasó por algunas pruebas y revisiones. Inicialmente, ste bloque estába diseñado para guardar un recibidor, un área de enfermería, un área de psicología, un área de oficinas y un baño.
Respecto a este plano, uno de los principales temas fue el de el área central, principalmente por el tema de la ventilación del baño.
Otro tema que se recalcó mucho fue el de las medidas de los cuartos, para buscar desarrollar edificios más estandarizados.
Esta fase del proyecto fue enfocada principalmente a la dispocisión de los espacios, así como el acomodo de las circulaciones.
Una de las intenciones principales de el área administrativa era la de juntar todos espacios necesarios para llevar a cabo el ingreso administrativo de cualquier usuario del albergue. Cada espacio está puesto de acuerdo a la urgencia de cada uno de los procesos. Al entrar por la recepción, el primer bloque que se presenta es el de la enfermería para un chequeo médico. Más adelante está el área legal para realizar los procesos de identificación del usuario. Y por último se encuentra el área psicológica para atender las cuestiones de salud mental de cada usuario.

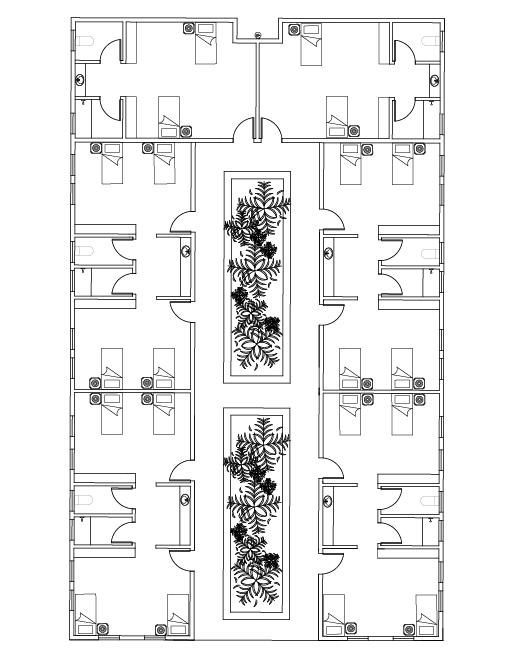

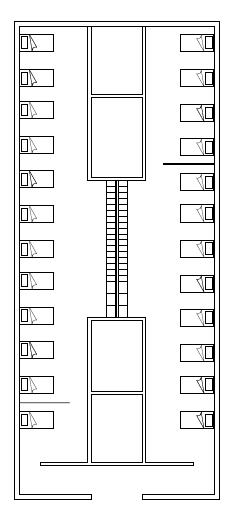

En una de las primeras versiones, el área de dormitorios estaba diseñada para albergar a 24 personas al mismo tiempo. El espacio consistía en un edificio que tuviera todas las camas distribuidas en dos cuartos que abarcaran todo el largo del edificio. Los servicios como el baño y las regaderas se encontrarían en el área central, buscando que fueran accesibles para todos los usuarios que tuvieran que albergarse en el conjunto. En la generación del espacio de servicios, se abrió un espacio que puede ser aprovechado para colocar lockers y otros espacios para almacenar tanto las posesiones de los adultos mayores como otras cosas que fueran necesarias para las actividades que se llevan a cabo en el conjunto.
Se buscaba que el lugar fuera flexible, y pudiera adaptarse a las distintas proporciones de los generos que
se quedaran en el albergue. Para esto, se diseñaron páneles de muros transportables que pudieran ayudar a delimitar el área en caso de ser necesario.

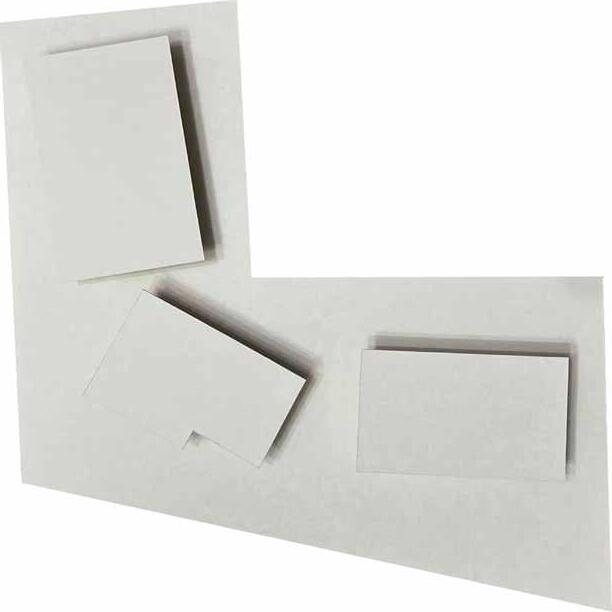

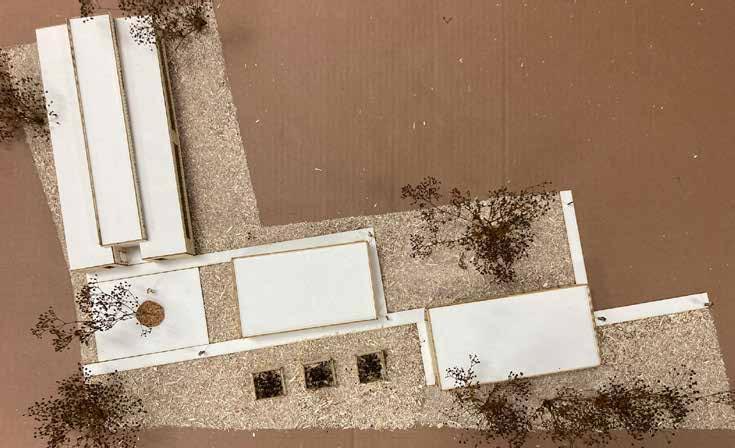

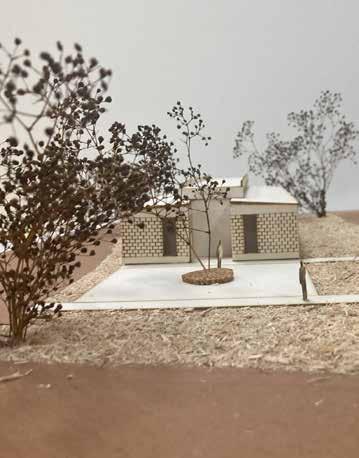

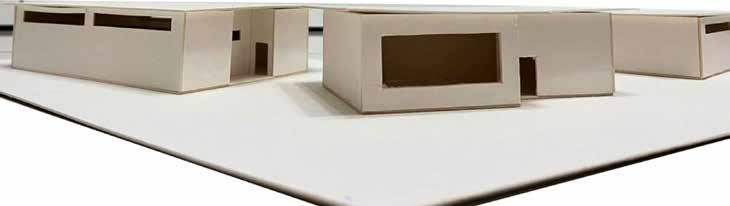

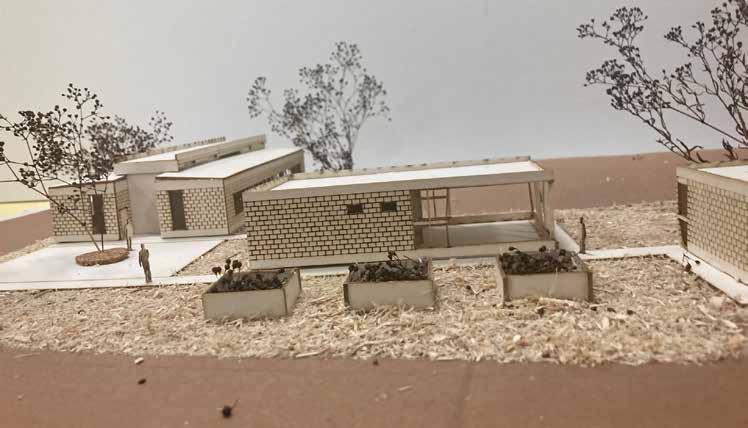

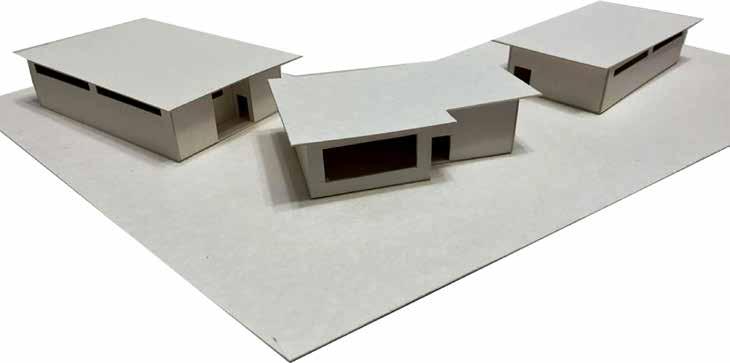

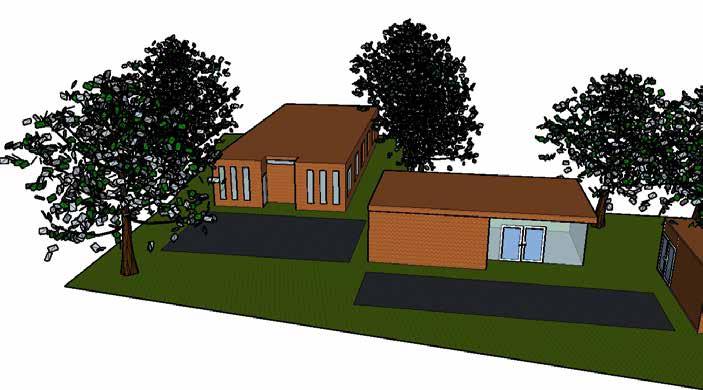

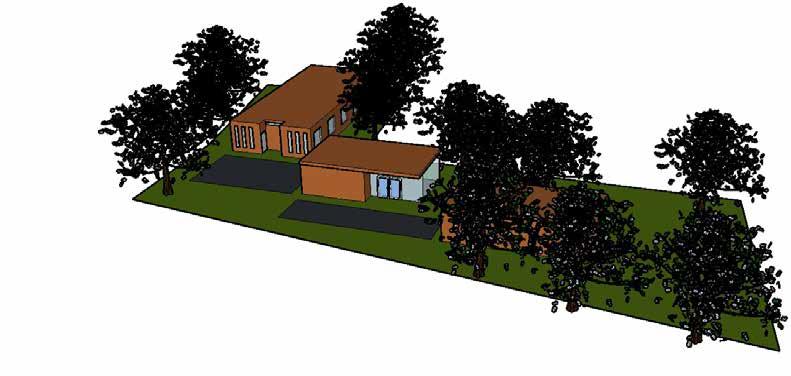

Nuestra primera maqueta fue hecha con intenciones de comenzar a ver los volúmenes y explorar los acomodos que pudieramos tener en nuestros edificios. Comenzamos a plantear las ideas de como se dispondrían los distintos elementos en el terreno que teníamos asignado.
En la entrega de la primera actividad de equipamiento comunitario realizamos un modelo para representar nuestro concepto de una forma un poco más tangible. Comenzamos a colocar el contexto, como la arborización y las dimensiones del terreno. Igual comenzamos a contemplar los materiales que se utilizarían, y cómo se relacionarían con el entorno físico.

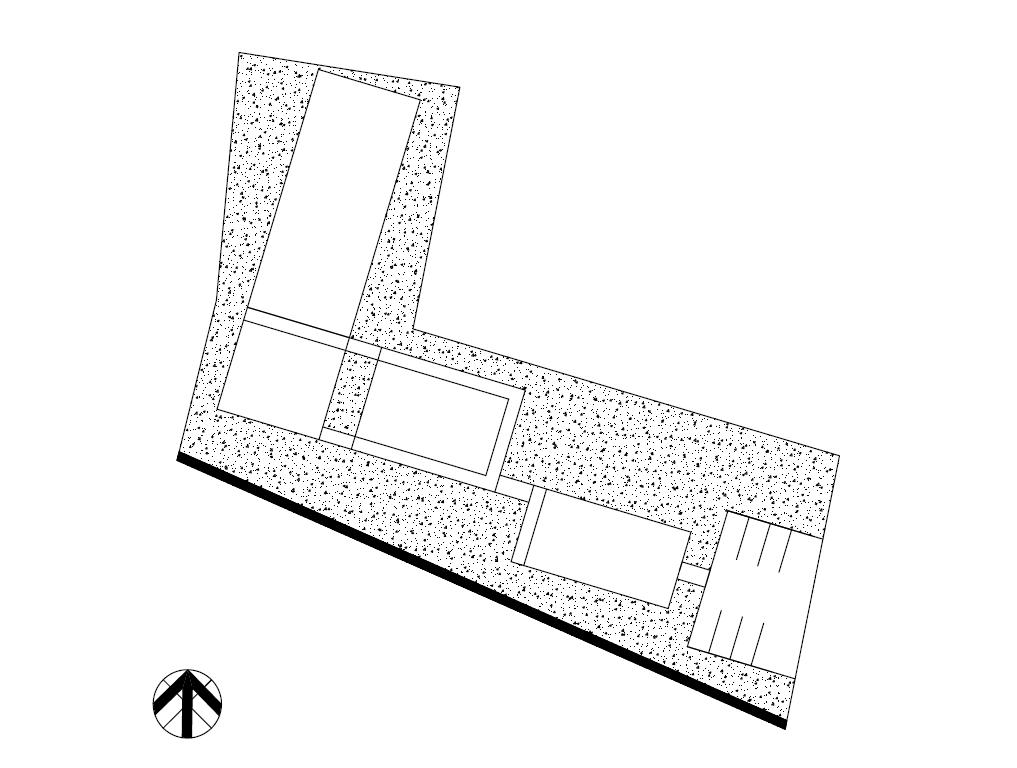

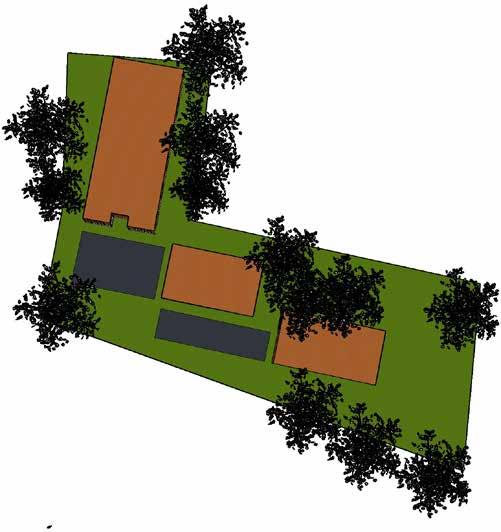

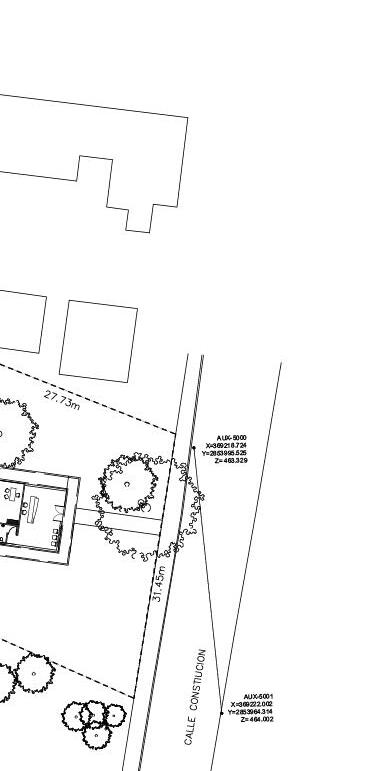

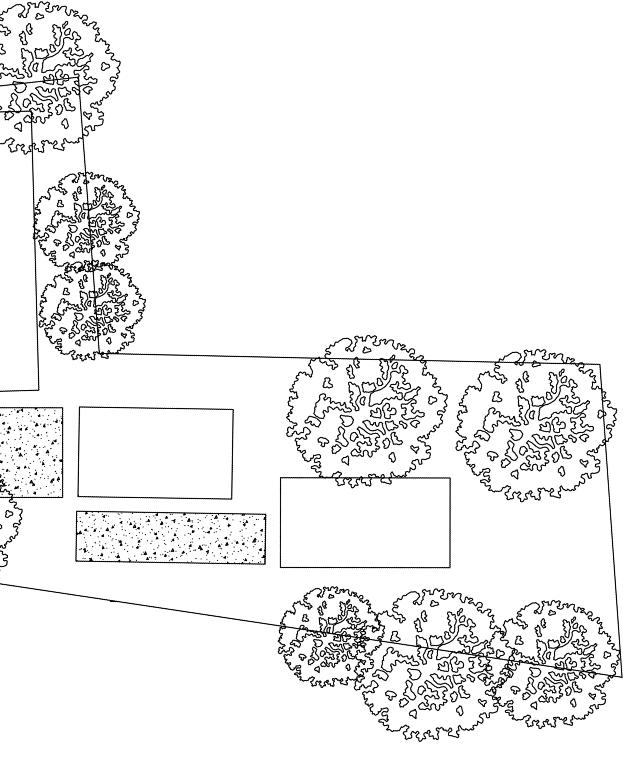

En nuestra segunda entrega, se presentó el primer plano de conjunto. En él ya se representaba el contexto, los ejes, y todo el mobiliario de las áreas recreativas que se encontraban fuera del espacio construido. En esta fase del proyecto, aún no había mucha claridad respecto a los niveles del terreno, así que se mantenía propuesto como un espacio construido todo sobre un mismo nivel.

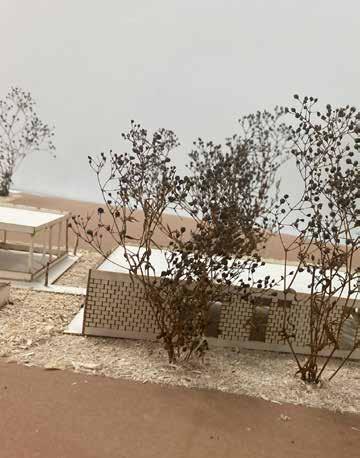

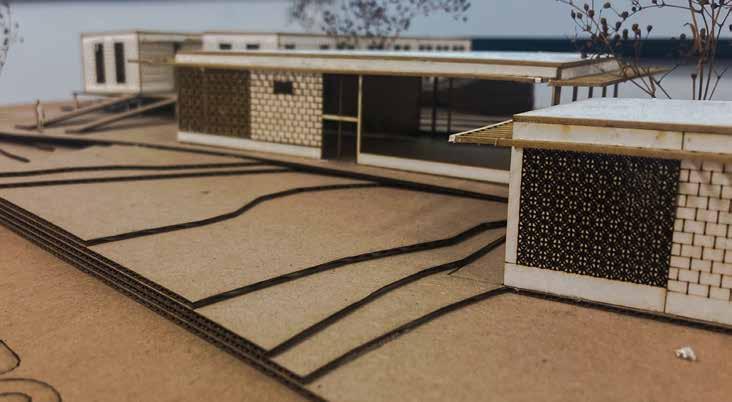

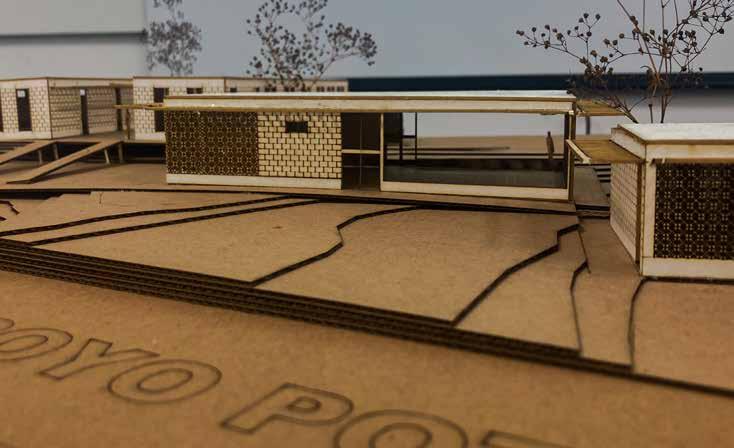

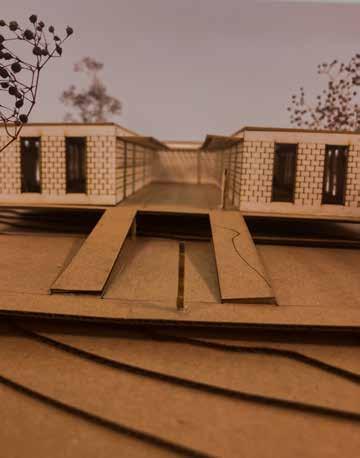

Para el desarrollo de la maqueta física ya se comenzaron a proyectar materiales y parte del contexto como la arborización y las colindancias. Aún no se conocían las curvas de nivel, pero ya había propuesta para conectar los edificios por medio de senderos y el patio central ubicado entre el comedor y el área de dormitorios.

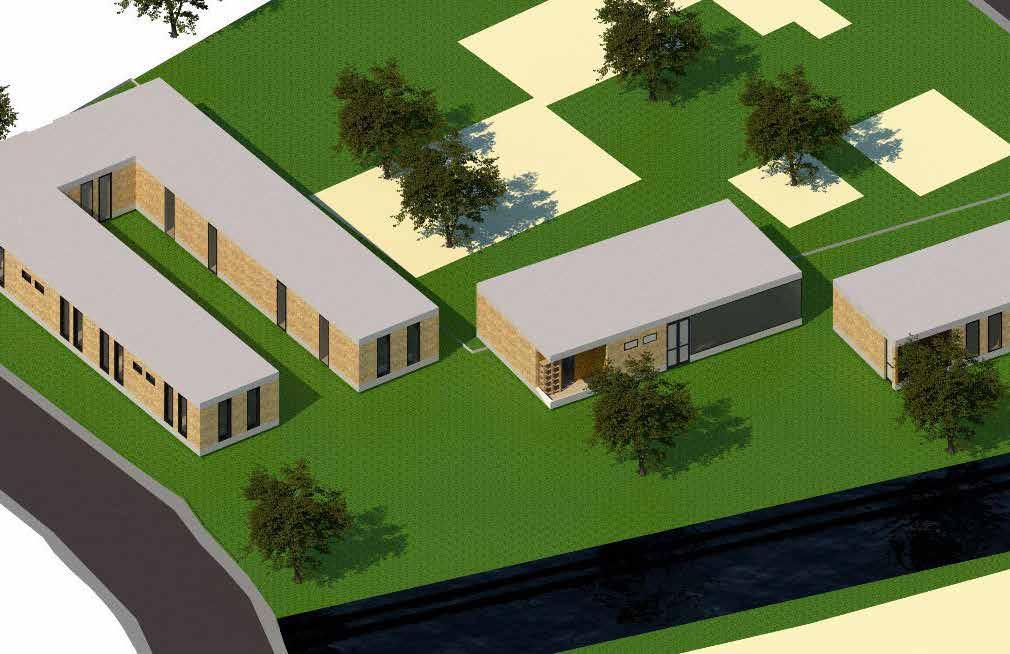

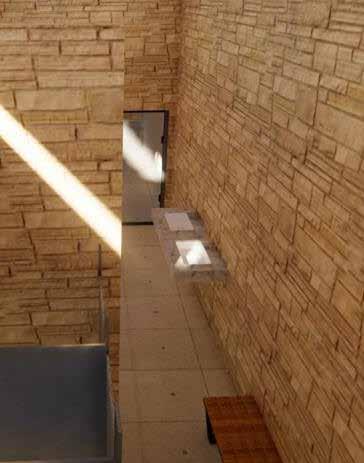

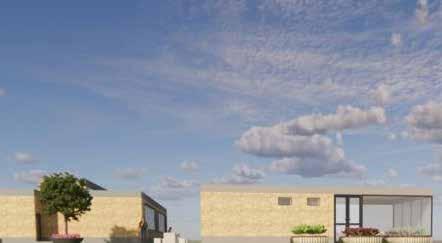

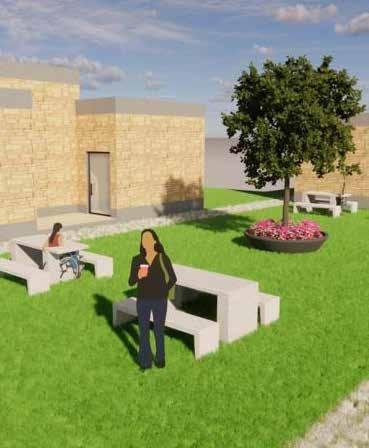

Para esta fase del proyecto se realizaron renders sin tomar mucho en cuenta las condiciones de contexto, sin embargo, se comenzaron a tomar en cuenta el mobiliario, los materiales y las vistas. Se comenzó a mostrar el desarrollo de los pasillos y los andadores así como la integración de el patio de convivencia y el huerto comunitario.
En la actividad tres, nos dedicamos a refinar nuestro plano arquitectónico, adaptarlo a las curvas de nivel proporcionadas por el levantamiento topográfico y a realizar los ajustes necesarios para la entrega final.
Adicional a eso, comenzamos a plantear el criterio de las instalaciones de servicios como el gas, el pluvial y el aire acondicionado.
Para cubrir algunos aspectos de los criterios de planos hidro-sanitarios y de electricidad, optamos por desarrollar pequeños proyectos donde pudieramos comprender el tema un poco más a profundidad. Para esto, desarrollamos un circuito eléctrico y un muestrario de elementos de una instalación hidrosanitaria.
Por último, realizamos la memoria técnica descriptiva de todo nuestro proyecto.

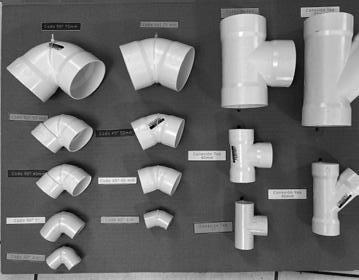

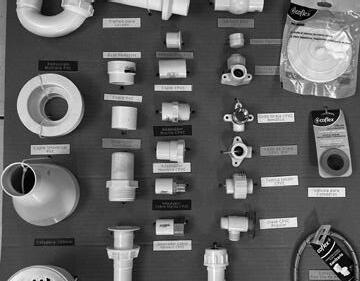

Para cumplir con la elaboración del criterio de agua y drenaje, decidimos elaborar un muestario donde pudieramos aprender los elementos necesarios para la instalación de una instalación sanitaria.
La elaboración de este muestrario nos ayudó a familiarizarnos con todos los materiales y herramientas necesarios para realizar una instalación de este tipo.
También aprendimos a obtener mejor el presupuesto necesario para las instalaciones, aprendimos a calcular costos y entender las distintas calidades
de materiales existentes en el mercado.
Otra cosa que aprendimos es parte de los procesos necesarios de cada instalación, y algunos cuidados especiales que pudieran necesitar ciertos materiales

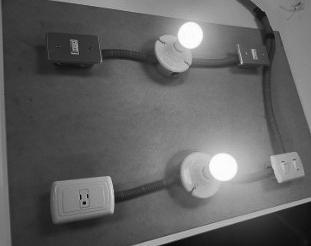

Para cumplir con la elaboración del criterio de instalaciones eléctricas, decidimos elaborar una maqueta de una instalación eléctrica donde aprendimos la instalación y el funcionamiento eléctrico.
Al realizar la maqueta logramos comprender los componentes y mayor parte el material necesario para su funcionamiento
Al comprar el material aprendimos que hay distintos calibres de cable y mas que todo algo que nos intereso mucho fue el apagador de vaivén ya que lo
encontramos muy conveniente. Al terminar el proyecto logramos comprender tanto el proceso de instalación, requerimientos y costos.
Una de las actividades fundamentales que llevamos a cabo en la actividad tres, fue la elaboración de la memoria técnica descriptiva.
En esta memoria, vienen redactados todos los datos técnicos, conceptuales y procedimentales para la ejecución de nuestro proyecto.
En este espacio se realizó una descripción del terreno en el que estamos trabajando, así como la descripción de las condiciones actuales del lugar de trabajo.
Se realizó la descripción del proyecto, de los edificios propuestos y de la disposición que estos tendrán en el sitio.
En esta memoria técnica igual se describireron los materiales pensados para cada parte del proyecto arquitectónico. Se propusieron sistemas constructivos y estructurales.

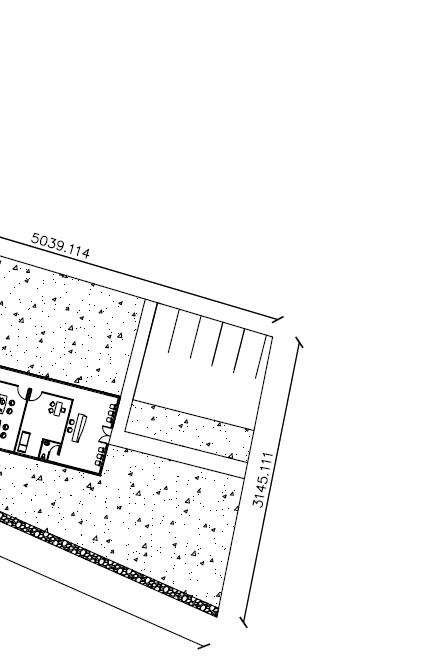

Planta de Conjunto A-00
Planta de Azpteas A-01
Cortes A-02
Fachadas A-03
I-01 Pluvial Planta Baja
I-02 Pluvial Azoteas
I-03 Instalación de Gas
I-04 Instalación de Aires Acondicionados
A medio bloque tuvimos que replantear un poco el proyecto, y desarrollar estrategias para adecuar el conjunto a las condiciones topográficas que no habíamos tomado en cuenta durante el primer bloque. Se comenzaron a considerar las curvas de niveles para proponer plataformas. Así como para resolver la situación de los senderos y las rampas que buscan conectar cada una de las áreas del conjunto.
Otro tema pfincipal que se abordó en este plano fue la cuestión de los dormitorios que tuvieron que ser replanteados y rediseñados para la mejora del proyecto.
Tras varias revisiones, y reconsideraciones, se planteó un programa arquitectónico que contará con un espacio construido de un total de 701.5m2. Se mantendrá configurado en los tres bloques propuestos, aunque se realizaron algunas modificaciones dentro de cada bloque.
1. Área de Recepción, Administración y Servicios Sociales (136.8 m2)
Recepción
Área Administrativa Área de Psicología
Enfermería
Cuarto de Aislamiento de Enfermería Baño para personas con discapacidad Bodega y Lavandería
2. Área de Comedor (162 m2)
Comedor Comunitario Área de Cocina
Almacén Baños
3. Dormitorios (402.7 m2)
8 Dormitorios Dobles
2 Dormitorios Dobles Para Personas con Discapacidad Baños y Regaderas
de
de alturas dependiendo de las curvas de nivel proporcionadas por el plano topográfico. Se propusieron rampas para poder unir las distintas áreas de cada bloque y se definireon los niveles de piso terminado en cada espacio. Igualmente, se propuso un sistema de pergolados que le diera más conexión y unidad al proyecto, así como la accesibilidad al tránsito de los usuarios independientemente de las condiciones climáticas.
Para nuestro último plano, ya se tomaron decisiones
modulación
Los principales cambios que sufrió el área administrativa, fueron en la cuestión de la fachada y la modulación de las ventanas. Así como los tamaños de cada módulo de servicios administrativos. Igualmente, se decidió que el pasillo que conecta a todos los módulos de servicios se quedara de forma exterior, con un pergolado.
En el área de bodega se instaló una lavandería, mientras en la enfermería se incorporó un cuarto de aislamiento.

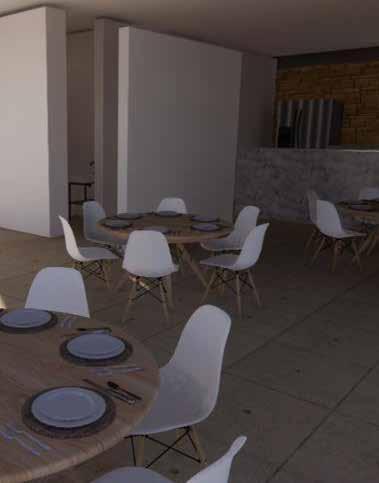

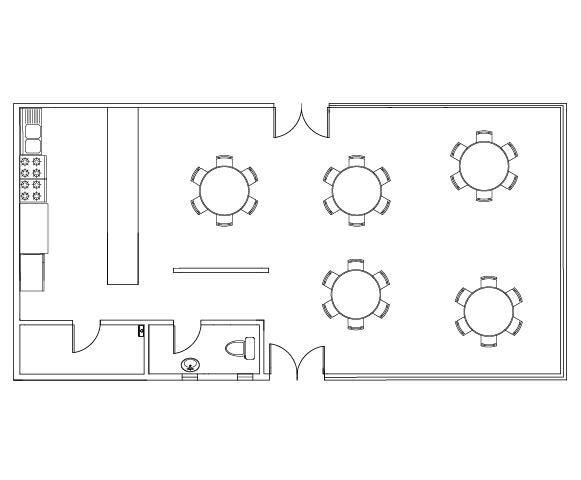

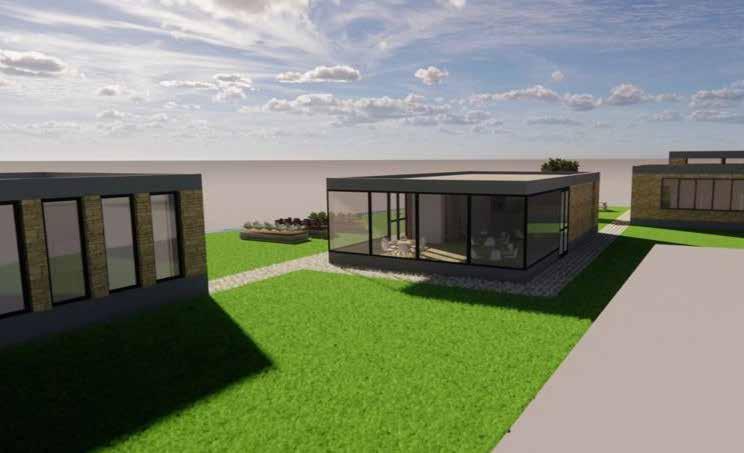

El desarrollo del aérea del comedor era un reflejo de ambas estructuras dentro del terreno ya que este seria el punto centro. Por ello decidimos que fuera un espacio abierto ya que este esta rodeado de arboles y a su lado estaría el aérea de actividades. Dentro de se encuentra la cocina, la lacena, un baño unisex. El resto del espacio existente estan las mesas con las medidas adecuadas y decidimos que fueran redondas para mayor conexión para los usuarios al momento de la comida o al realizar alguna actividad.

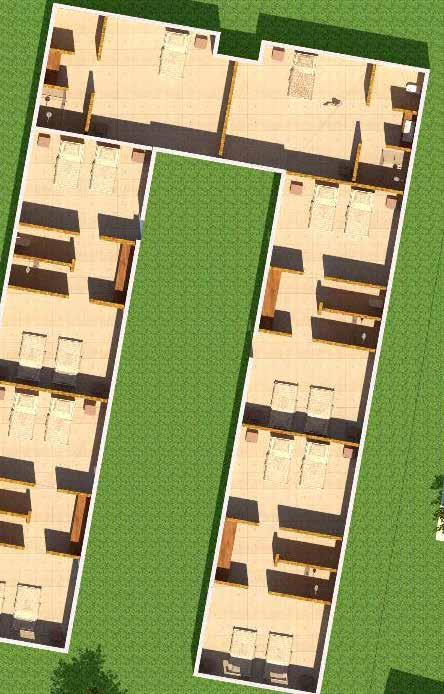

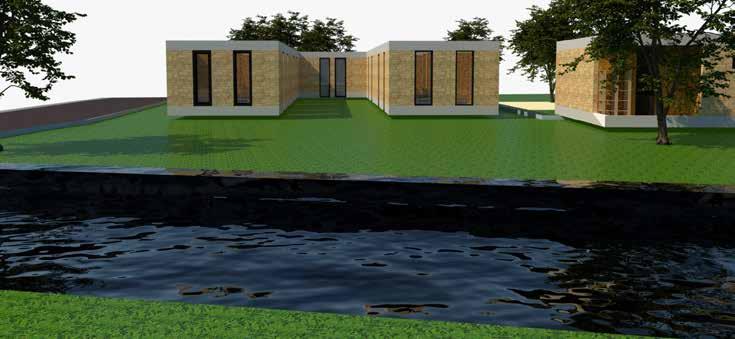

El área de dormitorios fue la que más cambios sufrió, principalmente en la forma, que pasó de una rectangular a una de herradura, con un patio central de convivencia. Se cambió el acomodo de dos cuartos grandes a diez habitaciones dobles que cada dos habitaciones comparten un baño completo. Se arregló el espacio para mantener la misma modulación de las ventanas, los bloques de adobe y las bases de concreto.

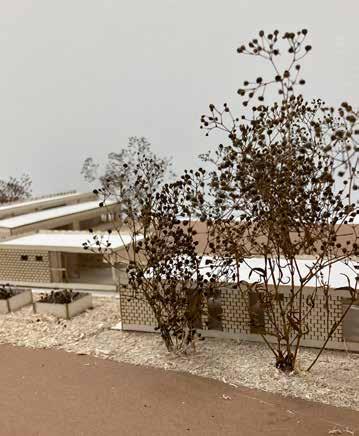

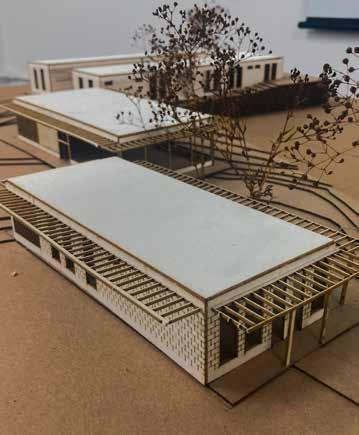

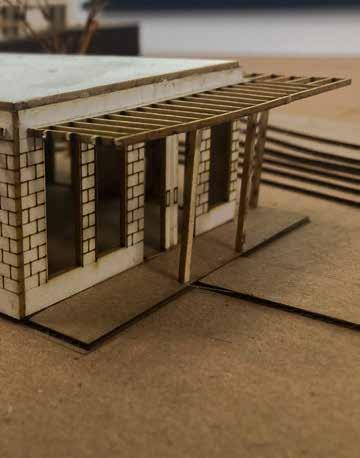

Se necesitó contar con una visión clara del proyecto para poder comunicarlo de forma plástica por medio de una maqueta física. Para esta maqueta ya se había adaptado el proyecto a las distintas curvas de nivel que se encuentran presentes en el terreno, y se agregaron elementos como rampas y desniveles.

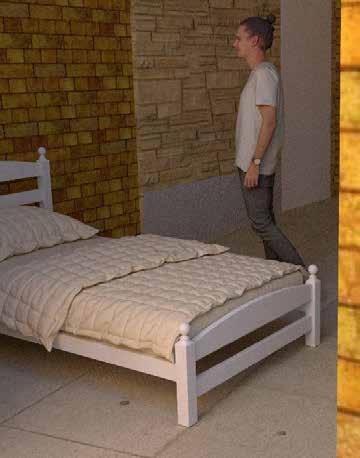

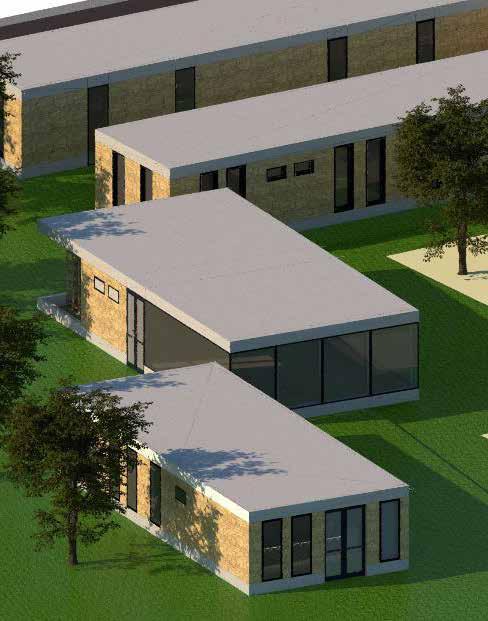

Para la última entrega se trabajó en corregir los detalles arquitectónicos nuevos en el modelo de sketchup, comenzar a integrar partes del contexto como las áreas verdes y presentar la modulación del edificio. |
Reflexión individual de Jessica Martínez
El desarrollo de un albergue para adultos mayores fue un proyecto que me ayudó totalmente a aumentar mi sensibilidad así como la empatía por personas que tienen características distintas a las mías.
Diseñar equipamientos comunitarios es uno de los conocimientos más importantes para la formación de un arquitecto. Esto porque nos ayuda a empatizar con el cliente, tratar de entender sus hábitos y las necesidades que tienen en el espacio que vamos a diseñar.
El desarrollar un proyecto tan complejo entre dos personas fue una actividad totalmente retadora, demandante, y en muchos casos desgastante. Esta situación me ayudó a convertirme en una persona más responsable, proactiva y autodidacta. Aprendí a ser resiliente, enfrentándome a condiciones de trabajo complicadas y adversas. Y ciertamente puedo concluir que termino el bloque con mucho aprendizaje y habilidades nuevas. Me resultó muy enriquecedor el poder compartir conocimientos y perspectivas de la arquitectura tanto con mis compañeros como con mis maestros de clase.
Aprendi que tanto en el diseño como en la arquitectura hay que saber tomar riesgos, pero también tomar en cuenta el trabajo y las experiencias de aquellos que llevan un camino ya recorrido. La arquitectura siempre será la copia de la copia, pero dentro de ese margen siempre hay espacio para la creatividad y la innovación.
Actividades Realizadas durante el Bloque
Acceso al Cuadernillo de Planos
Liga del Cuadernillo en Issu
