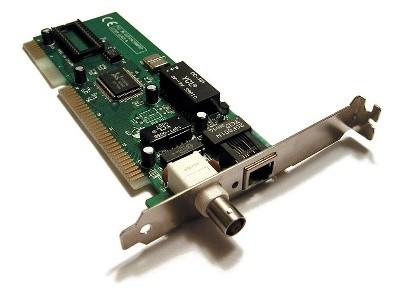

CARACTERISTICAS DE LA TARJETA DE RED
1. Operan a nivel fisico del modelo OSI
Norma 802.x de IEEE
Especificaciones mecánicas: Tipos de conectores para el cable
Especificaciones eléctricas: métodos de transmisión de la información y las
señales de control
Método de acceso al medio: La forma en que se accesa a la red
2. La circuitería de la tarjeta de red
Determinan antes del comienzo de la transmisión:
Velocidad de transmisión
Tamaño del paquete
Time out
Tamaño del buffers
Se pasa de paralelo a serie para para transmitirlo como flujo de bits.
Se codifica y se comprime para un mejor rendimiento de la transmisión.
3. La dirección física
Direccionamiento plano:
La longitud de todas las direcciones MAC son siempre de 12 dígitos hexadecimales, separados por pares mediante el carácter ":".
ejemplo: 00:13:49:00:01:02
Fabricante
Sistema hexadecimal
Direccionamiento Jerárquico:
Fabricante No. Consecutivo de la tarjeta
La dirección IP consiste en un número de 32 bits que en la práctica vemos siempre segmentado en cuatro grupos de 8 bits cada uno (xxx.xxx.xxx.xxx). Cada segmento de 8 bits varía de 0-255 y están separados por un punto.
Ejemplo: IP= 192.168.1.254
Sistema Binario 11000000.10101000.00000001.11111110
Clase de Direcciones:
a) 1-126
b) 128-191
c) 192-223
Rendimiento de una red
Cable:
o Ancho de banda permitido
o La longitud del cable(su resistencia)
o El tipo de cable utilizado
o La cantidad de colisiones y la diafonía en los cables
La tarjeta de red
El tamaño y la velocidad del bus de la maquina
La velocidad del Microprocesador de la maquina
La cantidad de retransmisión que se pueden hacer
El número de usuarios en la red

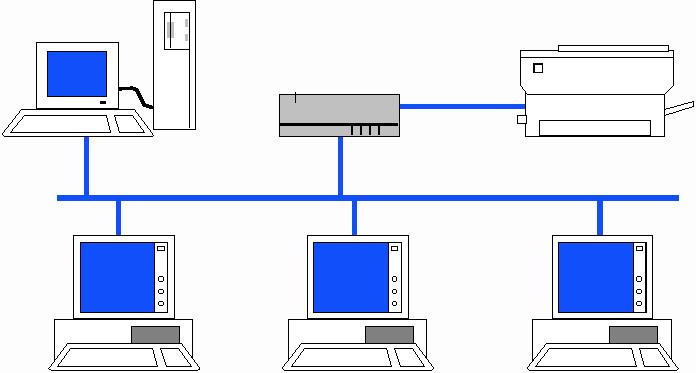

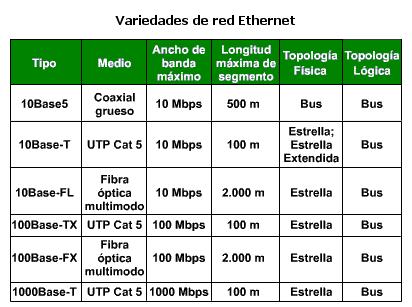

Medios de transmisión de una red local
Los medios inalámbricos
Cables
o Factores para elegir un cable:
Velocidad de transmisión
Distancia máxima entre computadoras
Nivel de ruido e interferencias de la zona
Medios de transmisión de una red local
Tipos de cables más utilizados en una red:

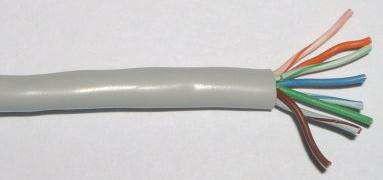

o El par trenzado UTP
UTP es como se denominan a los cables de par trenzado no apantallados, son los más simples, no tienen ningún tipo de pantalla conductora. Su impedancia es de 100 onmhios, y es muy sensible a interferencias. Los pares están recubiertos de una malla de teflón que no es conductora. Este cable es bastante flexible.

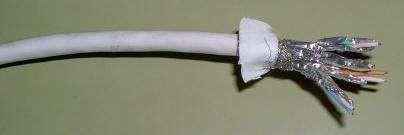

o El par trenzado STP
STP es la denominación de los cables de par trenzado apantallados individualmente, cada par se envuelve en una malla conductora y otra general que recubre a todos los pares. Poseen gran inmunidad al ruido, pero una rigidez máxima.

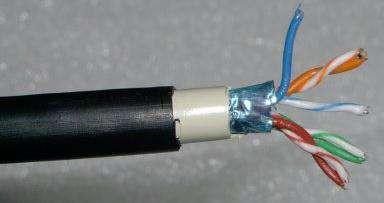

o El par trenzado FTP
En los cables FTP los pares se recubren de una malla conductora global en forma trenzada. De esta forma mejora la protección frente a interferencias, teniendo una rigidez intermedia.
El par trenzado
Dependiendo del número de pares que tenga el cable, del número de vueltas por metro que posea su trenzado y de los materiales utilizados, los estándares de cableado estructurado clasifican a los cables de pares trenzados por categorías: 1, 2, 3, 4, 5, 5e, 6 y 7. Las dos últimas están todavía en proceso de definición.
Tipos de cables mas utilizados en una red:
Categoría 1: Hilo telefónico trenzado de calidad de voz no adecuado para las transmisiones de datos. Velocidad de transmisión inferior a 1 Mbps.
Categoría 2: Cable de par trenzado sin apantallar. Su velocidad transmisión es de hasta 4 Mbps.
Categoría 3: soporta velocidades de transmisión hasta 10 Mbps Utilizado para telefonía de voz, 10Base-T Ethernet y Token ring a 4 Mbps.
Categoría 4: soporta velocidades hasta 16 Mbps. Es aceptado para Token Ring a 16 Mbps.
Categoría 5: hasta 100 Mbps. Utilizado para Ethernet 100Base- TX.
Categoría 5e: hasta 622 Mbps. Utilizado para Gigabit Ethernet.
Categoría 6: soporta velocidades hasta 1000 Mbps.

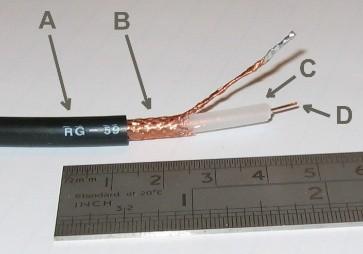

o El coaxial
a: Cubierta protectora de plástico
b: Malla de cobre
c: Aislante
d: Núcleo de cobre
CABLEADO ESTRUCTURADO
Es el sistema colectivo de cables, canalizaciones, conectores, etiquetas, espacios y demás dispositivos que deben ser instalados para establecer una infraestructura de telecomunicaciones genérica en un edificio o campus.
Las características e instalación de estos elementos se deben hacer en cumplimiento de estándares para que califiquen como cableado estructurado.
El cableado estructurado consiste en el tendido de cables en el interior de un edificio con el propósito de implantar una red de área local. Suele tratarse de cable de par trenzado de cobre, No obstante, también puede tratarse de fibra óptica o cable coaxial.
¿Qué es el Sistema de Cableado Estructurado?
El sistema de cableado estructurado (SCE) es una serie de estándares definidos por la TIA/EIA que definen como diseñar, construir y administrar un sistema de cableado que es estructurado, es decir, que el sistema está diseñado en bloques que tienen características de desempeño muy específicas.
Un SCE se refiere a todo el cableado y componentes instalados en una red basados en un orden lógico y organizado.
Organizaciones de estándares de cableado
Hay muchas organizaciones involucradas en el cableado estructurado en el mundo. En Estados Unidos es la ANSI, TIA e EIA, Internacionalmente es la ISO (International Standards Organization). El propósito de las organizaciones de estándares es formular un conjunto de reglas comunes para todos en la industria, en el caso del cableado estructurado para própositos comerciales es proveer un conjunto estándar de reglas que permitan el soporte de múltiples marcas o fabricantes.
El estándar de cableado estructurado EIA/TIA 568 fue diseñado para:
Un sistema de cableado genérico de telecomunicaciones para edificios comerciales
Definir tipo de medio, topología, terminaciones y puntos de conexión y administración
Soportar ambiente de múltiples vendedores y productos
Dirección para diseño futuro de productos de telecomunicaciones para empresas
comerciales
La habilidad para planear e instalar cableado de telecomunicaciones para edificios comerciales sin previo conocimiento de los productos que se utilizaran en el cableado.
En la actualidad, los sistemas de Cableado Estructurado soportan una gran cantidad de servicios y aplicaciones (voz, datos, video, texto, imágenes), tales como:
Teléfonos, conmutadores
TV, Audio estéreo, DVD, VCR
Computadoras
Modems, Máquinas de fax
Home Theater
Receptores de satélite
Sistemas de seguridad
Sistemas de Automatización
Control de luces
Enrutadores/switches/access points/
Los 6 subsistemas del sistema de cableado estructurado
1. Entrada al edificio:
La entrada a los servicios del edificio es el punto en el cual el cableado externo hace interfaz con el cableado de la dorsal dentro del edificio. Este punto consiste en la entrada de los servicios de telecomunicaciones al edificio (acometidas), incluyendo el punto de entrada a través de la pared y hasta el cuarto o espacio de entrada.
Los requerimientos de la interface de red están definidos en el estándar TIA/EIA569ª.
2.- Cuartos de equipos:
El cuarto de equipos es un espacio centralizado dentro del edificio donde se albergan los equipos de red (enrutadores, switches,), equipos de datos, video, etc. Los aspectos de diseño del cuarto de equipos están especificados en el estándar TIA/EIA 569A.

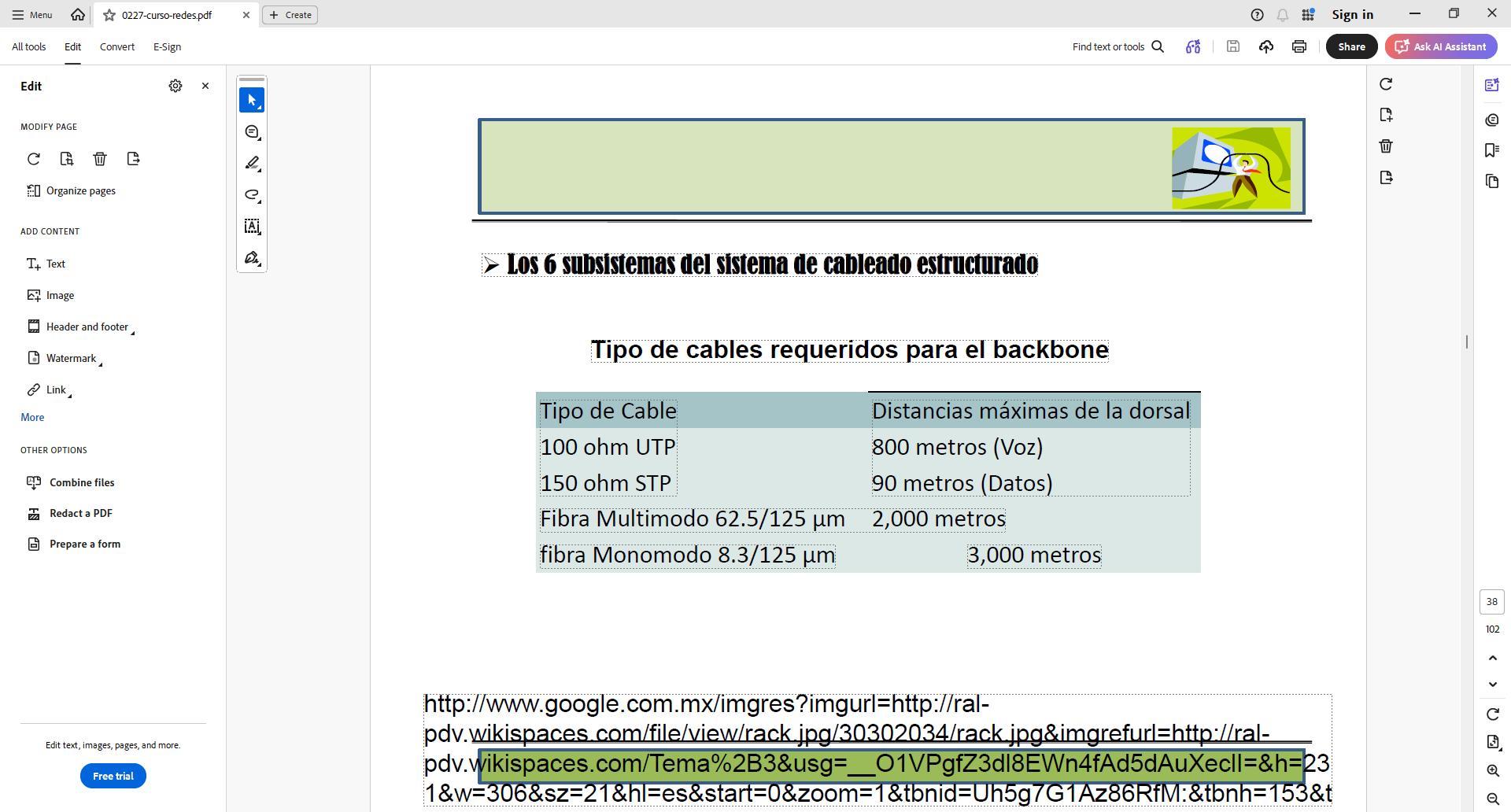

3.- Cableado del Backbone:
Es la infraestructura de conexión principal de una red y está constituida por los enlaces de mayor velocidad dentro de dicha red.
Las redes de grandes empresas pueden estar compuestas por múltiples LAN (segmentos) y se conectan entre sí a través del backbone, que es el principal
4.- Gabinete o rack de Telecomunicaciones:
El rack de telecomunicaciones es el área dentro de un edificio que alberga el equipo del sistema de cableado de telecomunicaciones. Este incluye las terminaciones mecánicas y/o cross-conects para el sistema de cableado a la dorsal y horizontal.
5.- Cableado Horizontal:
El sistema de cableado horizontal se extiende desde el área de trabajo de telecomunicaciones al rack de telecomunicaciones y consiste de lo siguiente:
Cableado horizontal
Enchufe de telecomunicaciones
Terminaciones de cable (asignaciones de guías del conector modular RJ-45)
Tres tipos de medios son reconocidos para el cableado horizontal, cada uno debe de tener una extensión máxima de 90 metros:
Cable UTP 100-ohm, 4-pares, (24 AWG solido)
Cable 150-ohm STP, 2-pares
Fibra óptica 62.5/125-μm, 2 fibras
6.- Área de trabajo
Los componentes del área de trabajo se extienden desde el enchufe de telecomunicaciones a los dispositivos o estaciones de trabajo.
Los componentes del área de trabajo son los siguientes:
Dispositivos: computadoras, terminales, teléfonos, etc.
Cables de parcheo: cables modulares, cables adaptadores/conversores, jumpers de fibra, etc.
Adaptadores - deberán ser externos al enchufe de telecomunicaciones.
