Análises

04análises: ANÁLISE DE ELEVAÇÃO ANÁLISE DE DECLIVIDADE ANÁLISE DE GABARITO

É possível analisar os dados GIS de forma rápida no modelo, possibilitando fazer análises de elevação e declive da área de interesse. Para isso, basta no Menu “Gerenciar” > “Exibir” > “Temas do terreno”

Selecionar o ícone “+” para adicionar um novo “Tema de terreno”

Uma nova janela aparecerá na tela, onde o “Tipo de análise” poderá ser selecionado e os parâmetros de mensuração, configurados. Neste exemplo, a análise realizada será de “Elevação”

De acordo com as regras estabelecidas, um mapa de cores será sobreposto ao modelo e de forma visual, poderá ser identificado os pontos com maior e menor elevação da área de interesse. Essas informações são de acordo com dados topográficos do modelo e as regras de visualização podem ser editadas a qualquer momento.

Para realizar outras análises, basta selecionar o ícone “+” novamente e selecionar o “Tipo”. Desta vez, será realizada a análise de Declividade (Inclinação).

Novamente um mapa de cores será sobreposto ao modelo e as regras de visualização também podem ser alteradas. A visualização pode ser “ativada” ou “oculta” no ícone de seleção ao lado do “Tema de terreno” criado.

Outro tipo de análise que pode ser realizada, é com relação aos recursos existentes no modelo. Para isso, basta no Menu “Gerenciar” > “Exibir” > “Temas de recurso”

Neste exemplo, será feita a análise de Gabarito, ou seja, de altura das edificações.

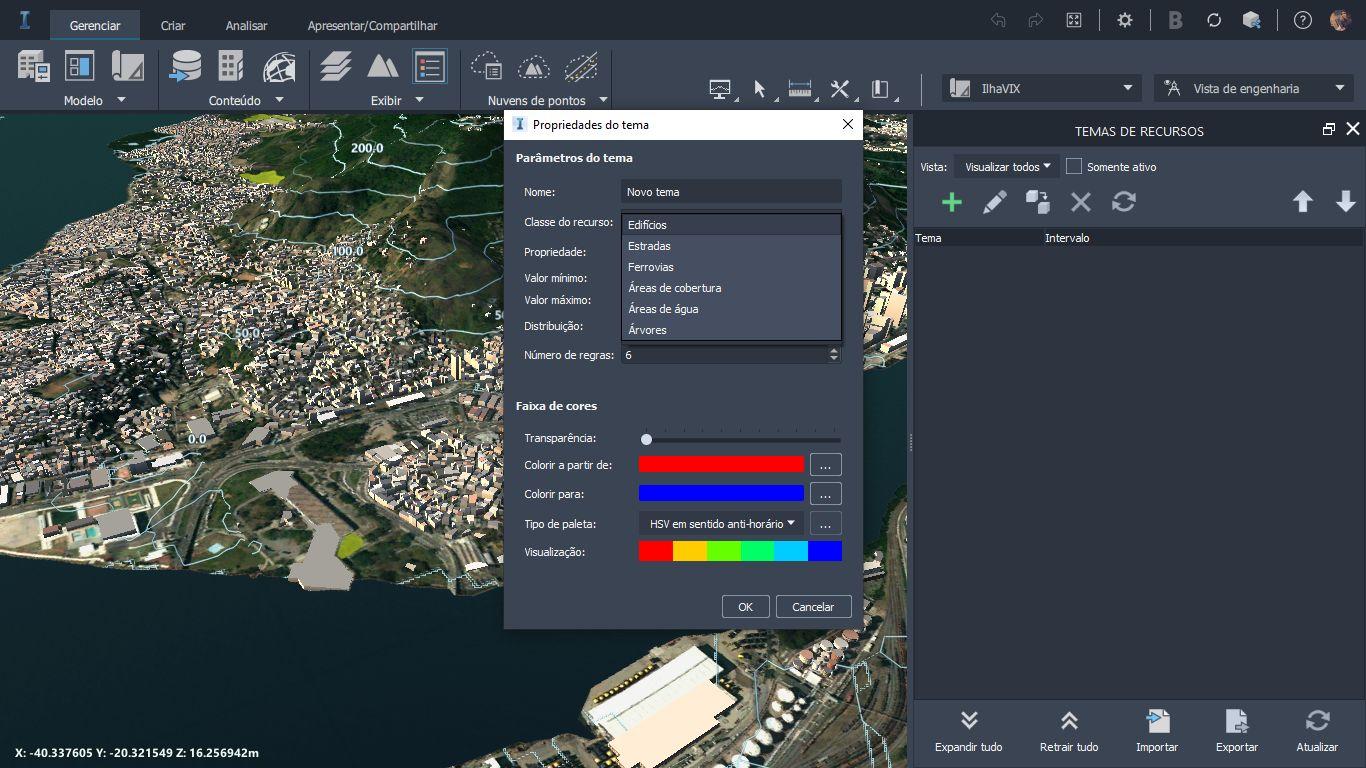

Uma nova janela aparecerá na tela, onde a “Classe do recurso” poderá ser selecionada e os parâmetros de mensuração, configurados. Neste exemplo, a classe, ou seja, o recurso selecionado será o dos Edifícios

Para mensurar o gabarito dos Edifícios, é preciso selecionar “Altura do telhado” como “Propriedade”. Outras análises poderão ser realizadas de acordo com as propriedades atribuídas.

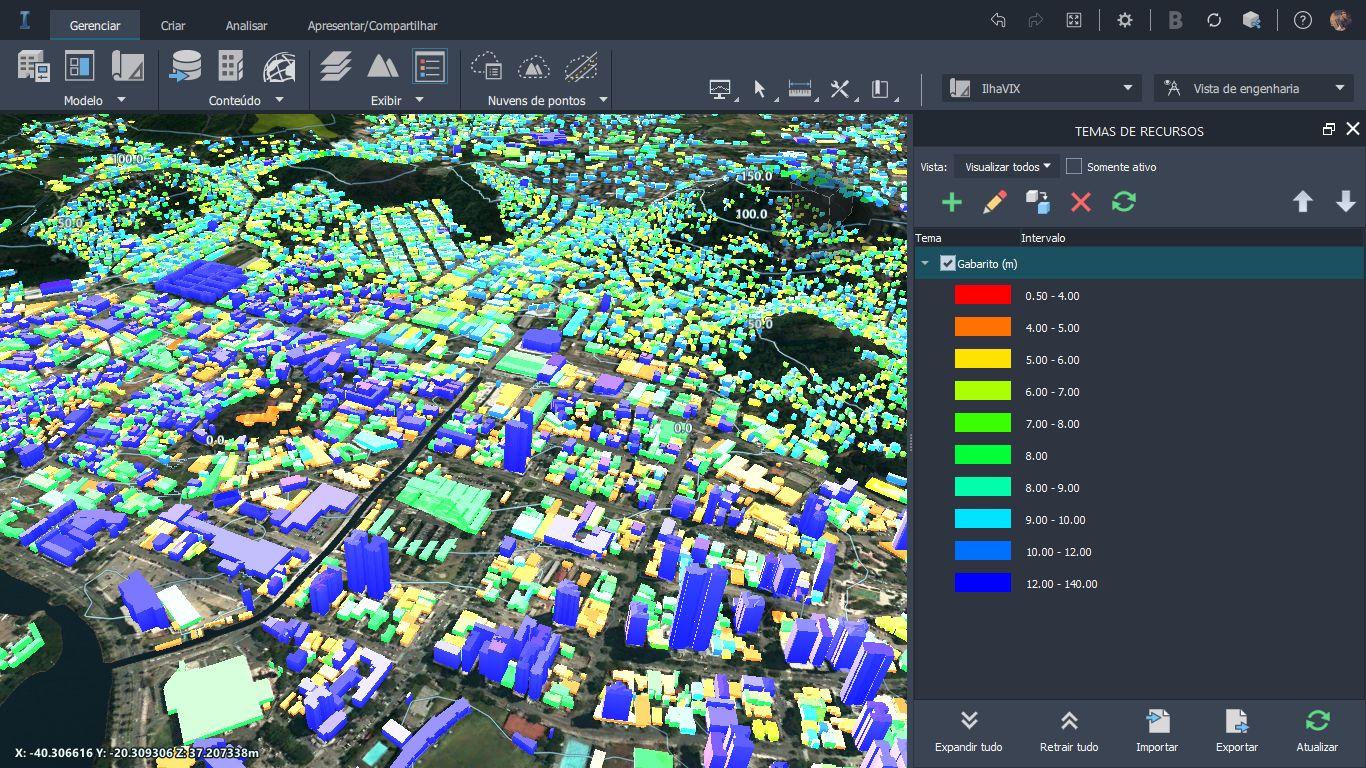

As cores correspondentes às edificações serçao sobrepostas ao objeto e os parâmetros de mensuração, configurados.
