Veiligheidsinstructies September 2022

Lees eerst deze voorschriften

LET OP! DE FLEXIBELE

AFSLUITER IS KWETSBAAR

• Flexibele afsluiters zijn dunwan dig. Controleer de buis daarom op scherpe delen en reinig de buis voor plaatsing.

Let op! De vulslang mag niet geknikt zijn. Dan bouwt de druk zich op en gaat de manometer kapot.

GESCHIKT VOOR

AFWIJKENDE VORMEN

• Deze afsluiter is geschikt voor afwijkende vormen.

Let op: scherpe hoeken moeten worden afgerond.

• Sleep de flexibele afsluiter nooit over de grond. Dit veroorzaakt lekkages.

• Minder geschikt voor testen.

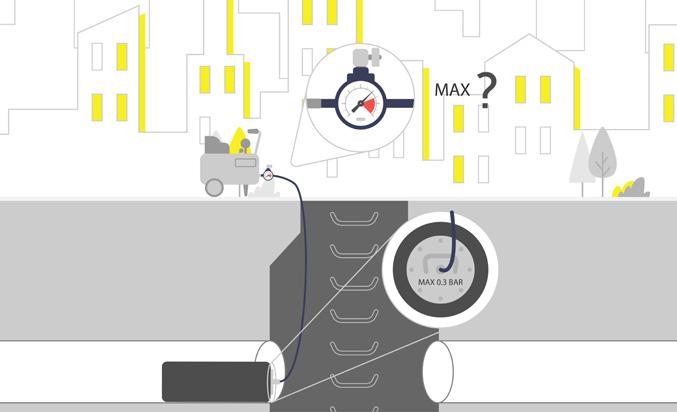

GEFASEERD OPBLAZEN!

• Blaas de afsluiter altijd gefaseerd op, anders gaat de manometer kapot.

• De druk aflezen van de manometer? Zet de kraan dicht.

• Flexibele afsluiters verliezen altijd lucht op de naden. Controleer regelmatig op vuldruk.

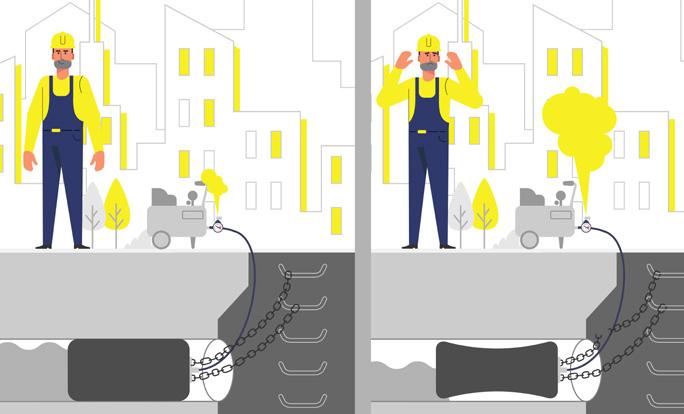

BESCHERM TEGEN ZONLICHT

De luchtdruk in de flexibele afsluiter loopt snel op bij verhoging van buitentemperatuur en kan snel boven de max. vuldruk komen. Hierdoor kan deze kapot gaan.

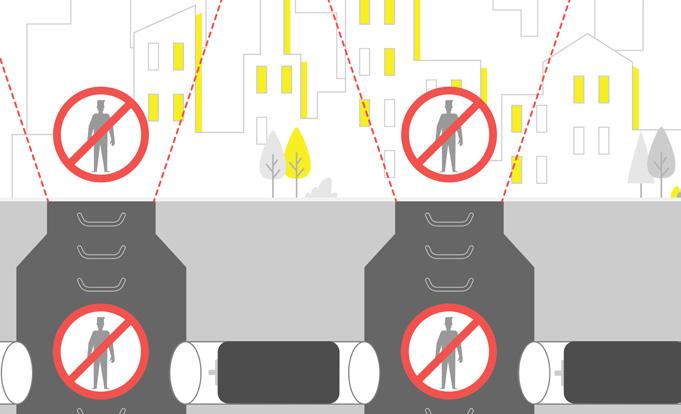

NOOIT ACHTER AFSLUITERFLEXIBELEWERKEN!

Ondanks zorgvuldig testen en control eren kan een flexibele afsluiter door omstandigheden klappen. Dit kan levensbedreigende situaties opleveren!

Veiligheid voorop

Kijk ook op www.riotech.nl voor instructie animatie

BALLONAFSLUITER

Ballonafsluiters van 100/200 mm tot en met 500/1000 mm mogen met een maximale vuldruk van 2,5 BAR worden opgeblazen.

BALLONAFSLUITER

Ballonafsluiters van 600/1200 mm tot en met 1400/2400 mm mogen met een maximale vuldruk van 1,5 BAR worden opgeblazen. rond- en ei-vormig, mogen met een maximale vuldruk van 6,0 BAR worden opgeblazen.

TEGENDRUKMAXIMALE

Lees eerst deze voorschriften

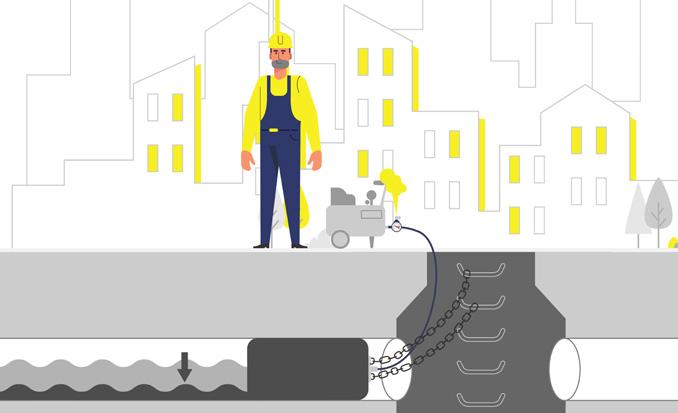

WAT IS DE TEGENDRUK?

Tegendruk is de waterdruk achter de Deafsluiter.tegendruk kan stijgen door bijv.:

• Veel neerslag

• Als de buis laag in de grond ligt Ophopen van water achter de afsluiter.

Er zijn meerdere factoren die invloed hebben op de tegendruk, zoals de buis maat, het model afsluiter, het type, het merk, het raakvlak met de buis en vuldruk van de afsluiter.

MAXIMALE TEGENDRUK

De maximale tegendruk hangt o.a. af van de hier bovenstaande factoren. Vuistregel maximale tegendruk voor:

• Ballonafsluiter: tussen 0,4 en 1,0 BAR

• Flexibele ballonafsluiter: max. 0,5 BAR

• Vaste rioolafsluiter: 0,1 tot 4,0 BAR

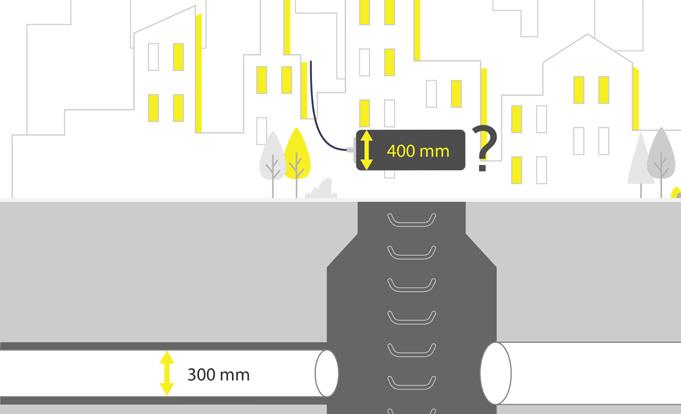

IS DE VASTE AFSLUITER GESCHIKT VOOR DE BUIS?

• Vaste afsluiters zijn beschikbaar in ronde en eivormige vorm. Hierbij is het belangrijk dat de binnen maat PRECIES wordt gemeten. Heb je te maken met een GERE LINEDE BUIS? Ook hier hebben wij passende plaatafsluiters voor beschikbaar.

VASTE RIOOLAFSLUITER VUL-/TEGENDRUK

VEILIG PLAATSEN

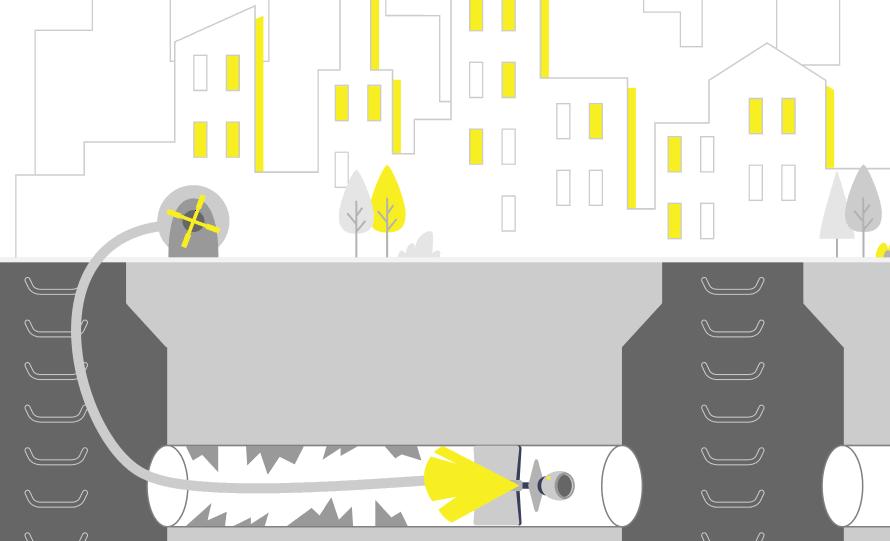

• Reinig de buis en controleer op scherpe delen.

• Zorg dat je veilig het riool kan betreden (PBV’s, gasmeting, putwacht, etc.). Sluit evt. de buis een put verder af. Zorg dat er weinig tot geen water in de buis staat.

• Bouw de afsluiter conform de voorschriften op. 6,0 BAR

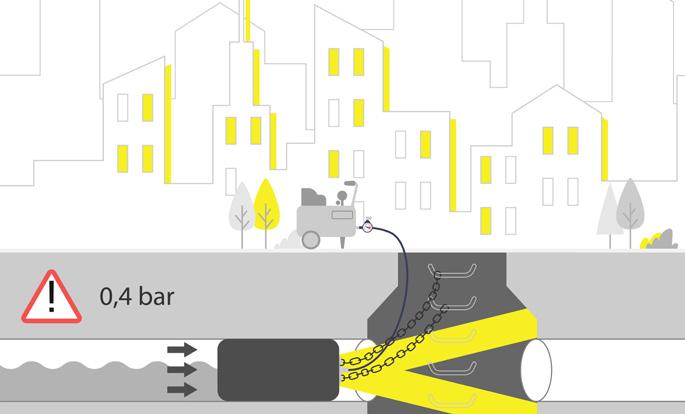

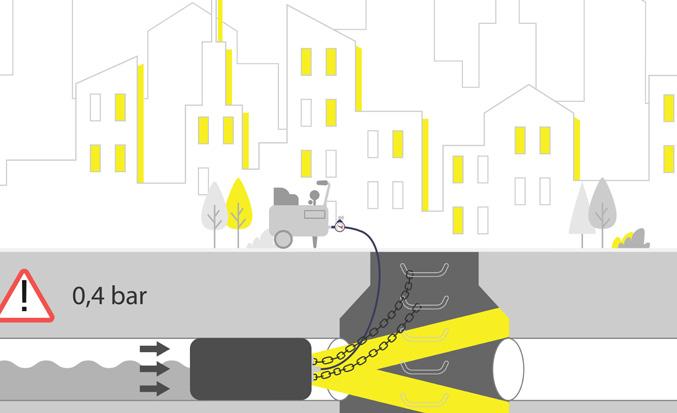

TEGENDRUK >0,3 STUTTENBAR?

LET OP: Vanaf een tegendruk van 0,3 bar óf als er mensen achter de afsluiter in de buis moeten werken is stutten van levensbelang. Stut een paar cm los van de afsluiter. Mocht de afsluiter tegen de stut verschoven zijn, is er dus veel druk in de buis. Zorg voor stevige verankering van de ketting.

Kijk ook op www.riotech.nl eerst deze voorschriften

LAAT DE VASTE

Zorg dat de afsluiter niet langs de rand van de buis/put schuurt.

• Zorg dat je veilig het riool kan betreden en er geen water meer in de buis staat.

Lees eerst deze voorschriften

PATCH KIT

Harsmengsel bestaande uit componenten: hars (A en B) en verharder (C). De mengverhouding (zie achterkant) is afhankelijk van de reparatiemethode en de buitentemperatuur. Ze moeten grondig worden gemengd met een mixer.

• De glasvezelmat wordt geïmpregneerd met harsmengsel.

AANBRENGEN VAN DE HARS EN GLASVEZELMAT

• Breng de harsmengels aan op de glasvezel mat, vouw de mat in drie delen en breng meer mengsel aan.

• Trek de beschermfolie volledig over de packer en bind de uiteindes vast.

LET OP: bescherm ook de wielset tegen hars.

• Wikkel de geimpregneerde glasvezelmat om de packer. Zorg dat de mat gecentreerd ligt.

Bind evt. vast met ijzerdraad dat makkelijk knapt bij opvoeren van de vuldruk.

INBRENGEN VAN DE PACKER

• Breng de packer in de buis. Heeft de packer een doorvoer? NIET BUIGEN!

• Blaas de packer gefaseerd op tot de max. vuldruk (zie tabel).

• Laat de packer staan totdat de hars is uitgehard (zie achterkant).

LET OP: rioolomstandigheden en type/merk hars kunnen van invloed zijn op de uithardingstijd.

Veiligheid voorop

Kijk ook op www.riotech.nl voor instructie animatie
