Vesi ja leikki
”Vesi ja sen kohtalo ovat meille tärkeitä, koska me itse koostumme suurelta osin vedestä, jopa sisäisen elämämme rakenteessa. Me olemme itse vettä; vesi on osa elämäämme.”
Frederic Vesterin vaikuttavat sanat tekevät selväksi, kuinka läheisesti ihmiset ovat yhteydessä veteen. Jos otamme huomioon myös sen, että planeetta Maa, jolla elämme, on neljäsosaa vedellä peitetty ja siksi sen pitäisi oikeastaan kutsua nimellä ”Vesi”, ei ole yllättävää, että lapset ovat kiinnostuneita veden maailmasta.
Lapset kohtaavat ympäristönsä aistit avoinna, ja erityisesti neljä elementtiä – tuli, vesi, maa ja ilma – kiehtovat heitä suuresti. He haluavat kokea, tuntea ja tutkia niitä. Tämä on luonnollinen tarve, jonka lapset menettävät vähitellen sosialisaation myötä. Tällainen menetys liittyy usein aistien tylsistymiseen. Pahimmassa tapauksessa tämä voi johtaa siihen, että aikuinen havainnoi ympäristöä osallistumatta siihen juurikaan ja reagoi yleensä vähän herkästi kaikkiin eläviin olentoihin.
Tässä mielessä voidaan katsoa, että yhteiskunnan tehtävänä on mahdollistaa lapsille kokonaisvaltainen pääsy elementteihin ja niiden kokeminen aistien kehittyessä.
Leikki on lapsen mittainen tapa valloittaa ympäröivä maailma. Vesi on ennen kaikkea aisteilla koettava elementti. Ei ole montaa vastaavaa leikkitilannetta, jossa lapset leikkivät kommunikoida ja tehdä yhteistyötä niin syvästi keskittyneesti kuin leikkiessään vedellä. Ja liian harvoin voi nähdä niin tyytyväisiä, onnellisia lapsia kuin vesileikkialueilla. Siksi olemme miettineet erilaisia leikkideoita hiekan, veden ja maan kokemiseen, joita sekä pienet että isot lapset kokeilevat ja käyttävät innokkaasti.Frasdorf, huhtikuu 2020
Richter Spielgeräte GmbH Simsseestraße 29 83 112 Frasdorf Saksa www.richter-spielgeraete.de info@richter-spielgeraete.de
Richter Spielgeräten edustus Suomesssa: Oy J-Trading Ab Kuriiritie 15 01510 Vantaa puh 0207 458 600 www.j-trading.fi kalusteet@j-trading.fi
Kuvat:
© Anton Donikov
© Daniel Perales
© Paul Upward
Sisältö
Tietoa laatuvaatimuksista
Vesihuolto

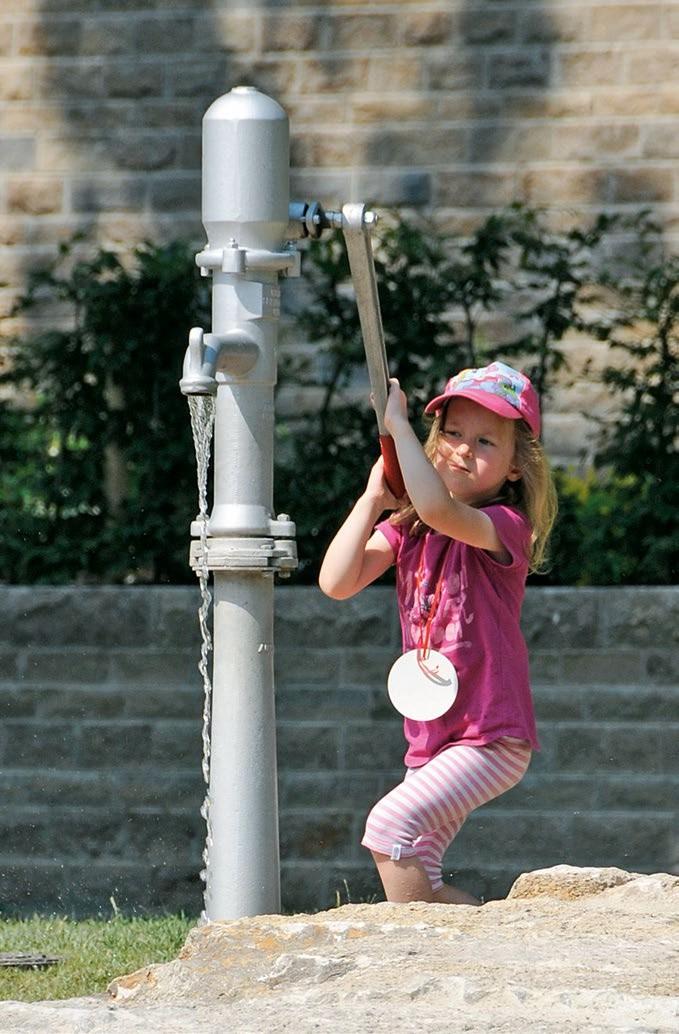

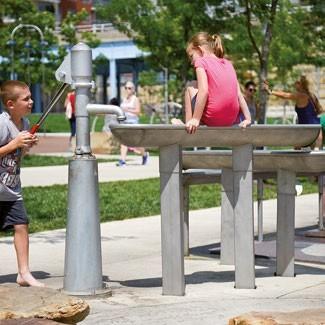

Leikkikenttäpumppu – Kampipumppu
Pumpun lisävarusteet
Vipupumppu

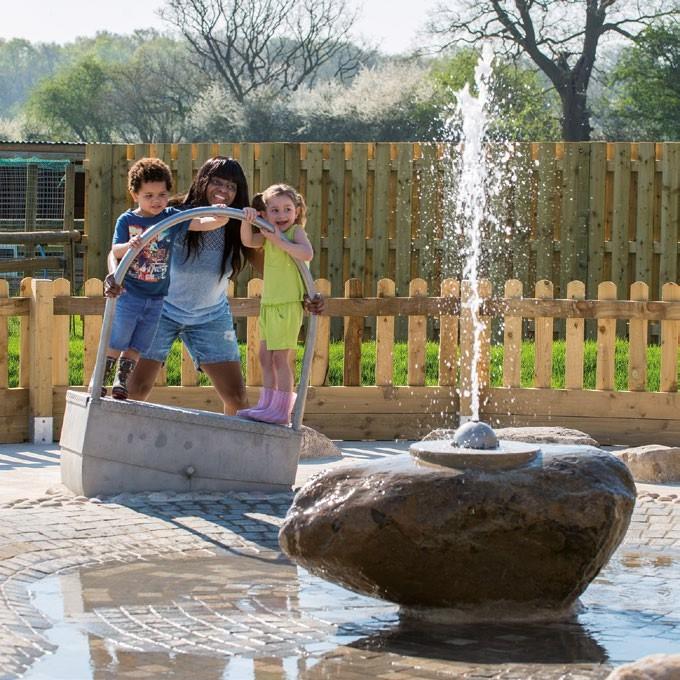

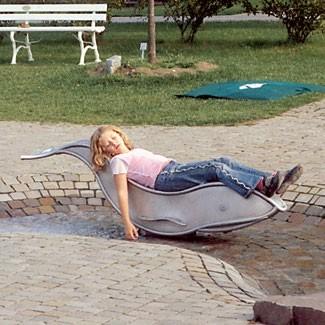

Keinupumppu

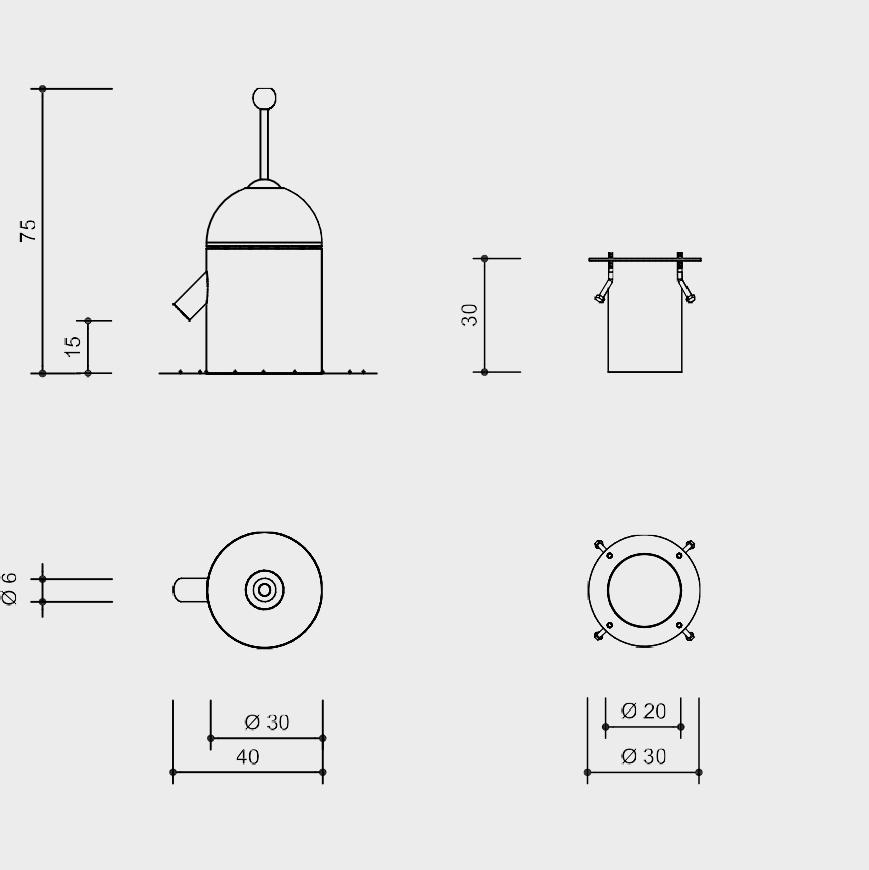

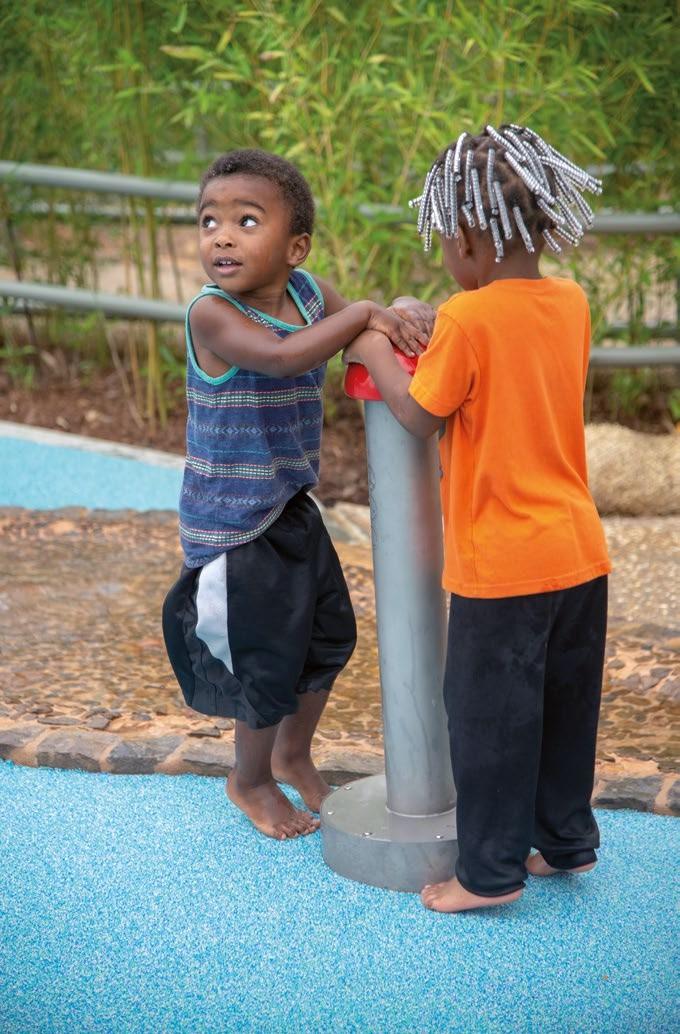

Vesisäiliön painonappi
Sienijousi – sienipylväsjousi

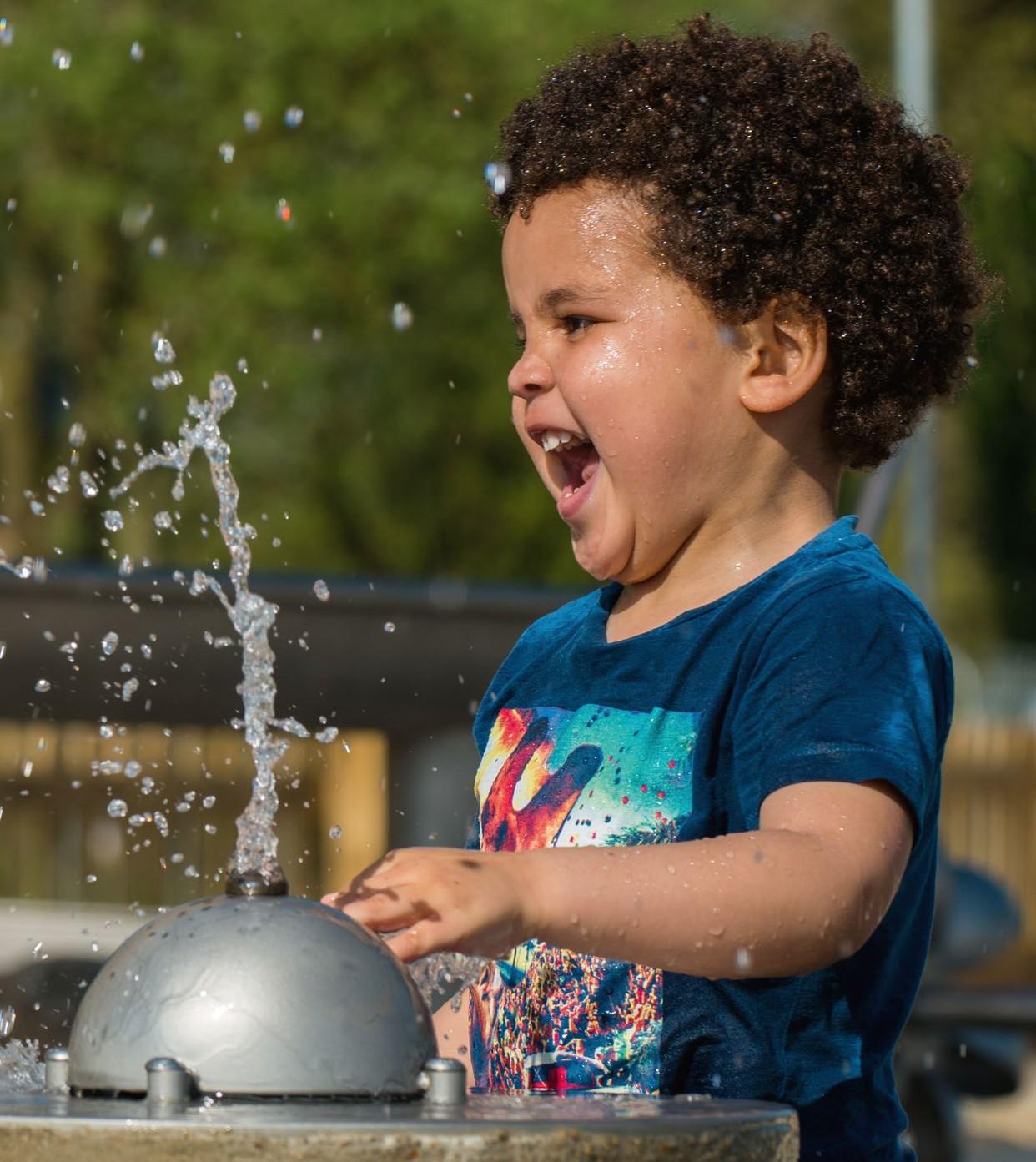

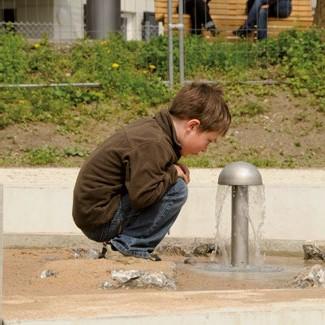

Sienisuihkulähde
Veden kuljettaminen

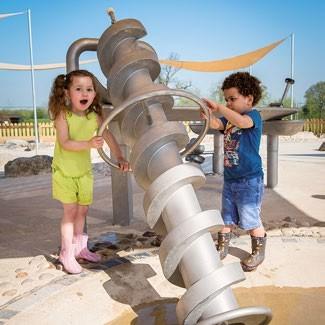

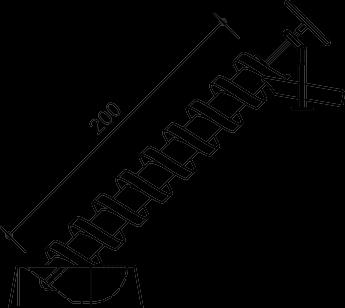

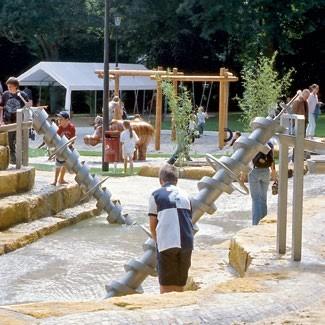

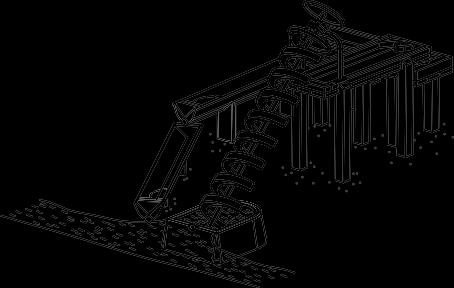

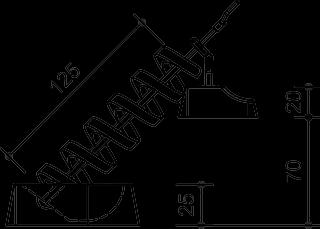

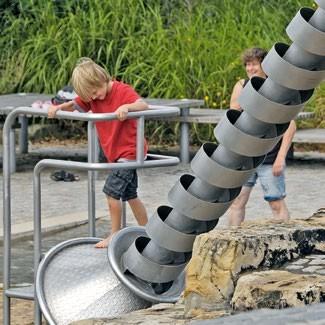

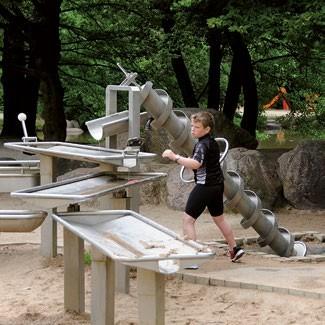

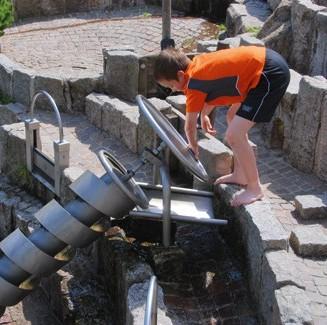

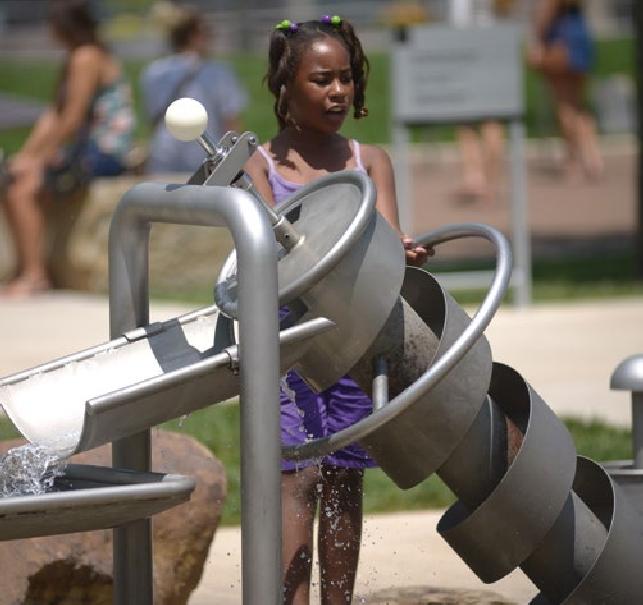

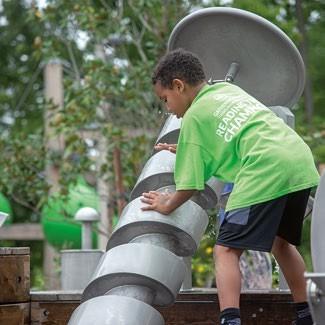

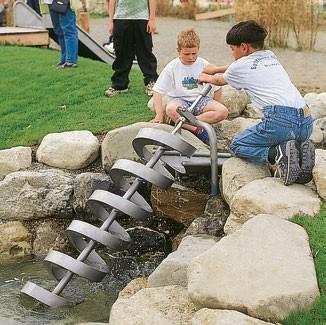

Arkhimedeen ruuvit
Pyörivä kuljetin kallistuvilla alustoilla
Kauhaluspyörä – Vesikauha

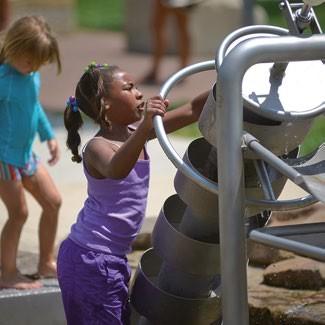

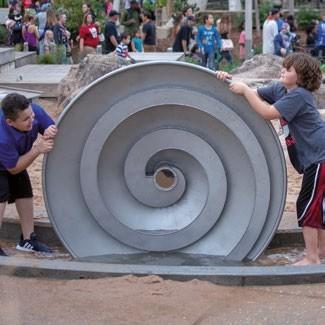

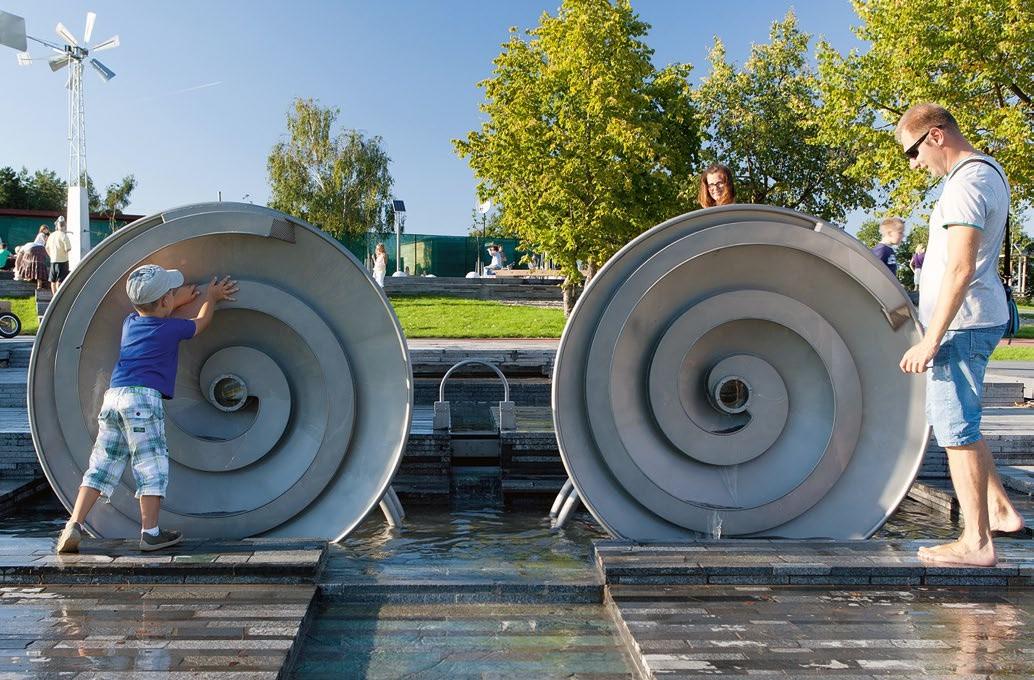

Nautilus-etana
Veden virtaukset

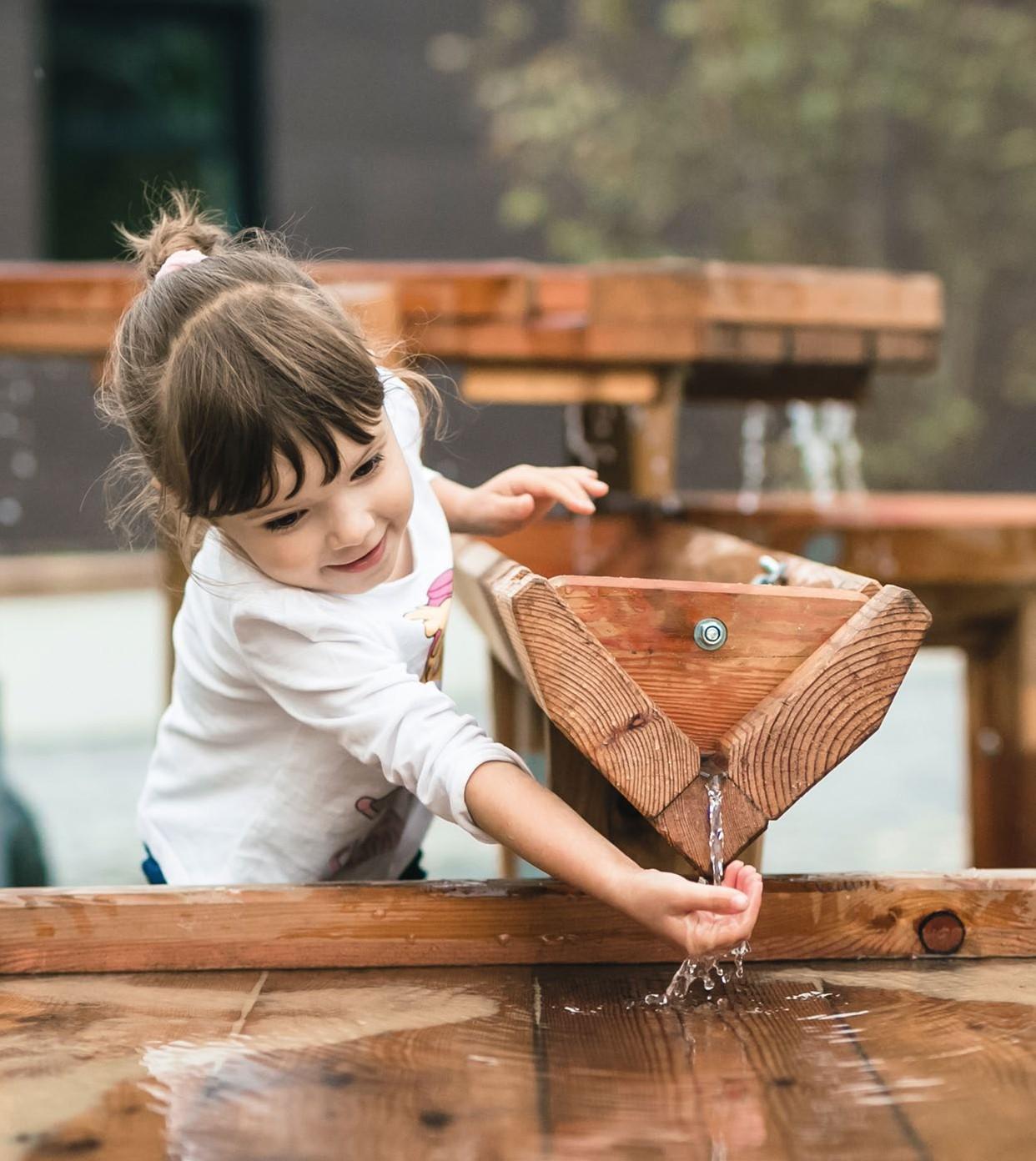

Puusta valmistetut vesileikkielementit
Ruostumattomasta teräksestä valmistetut vesileikkielementit
Betoniset vesileikkielementit
AQuadrat
Siirrettävä vesileikkikenttä

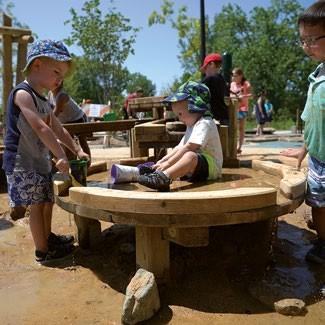

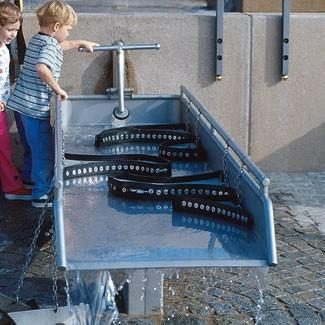

Virtauspöytä

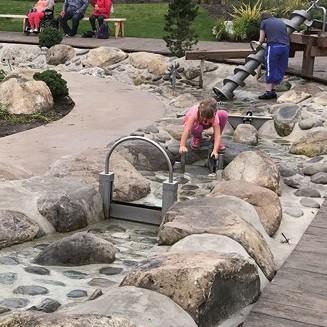

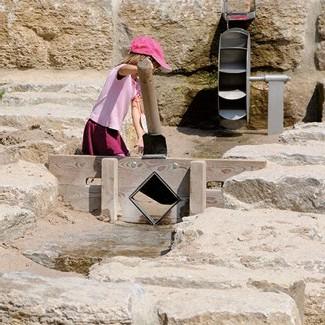

Veden padottaminen

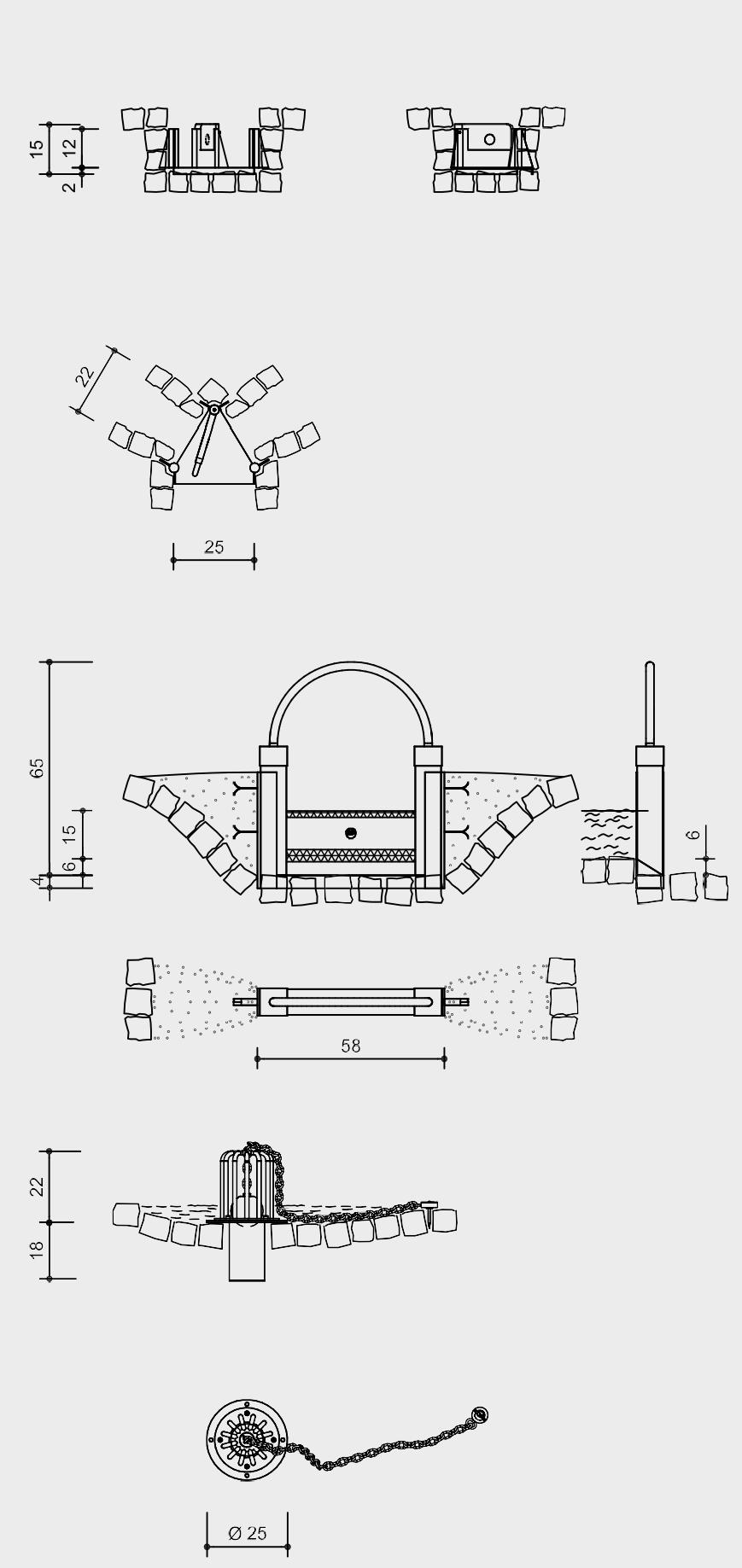

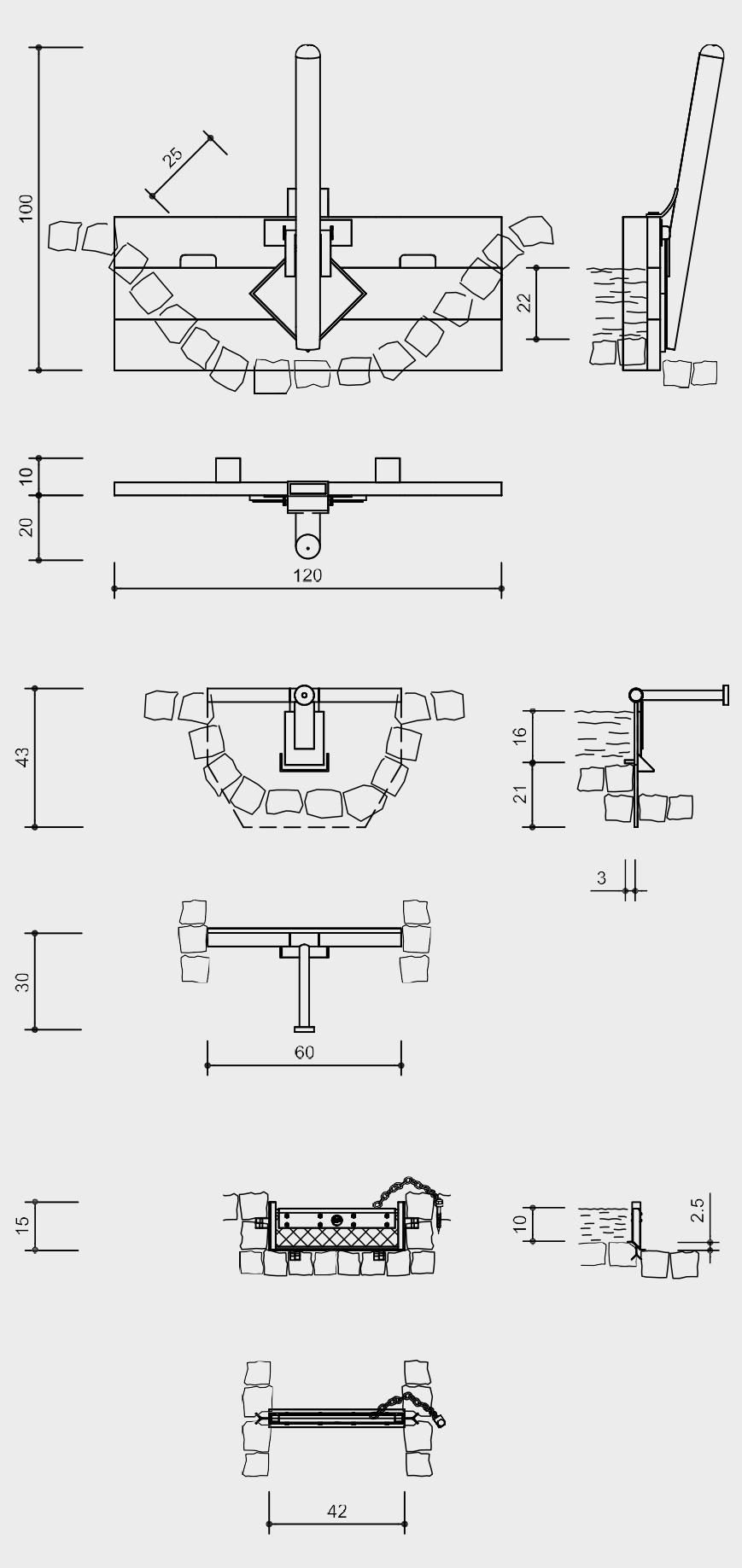

Puinen pato – Vesiluukku – Patoamiskivi

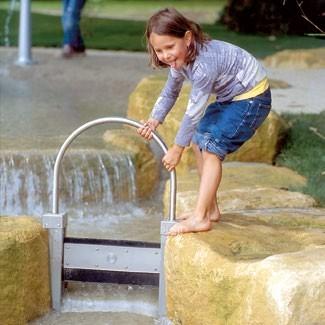

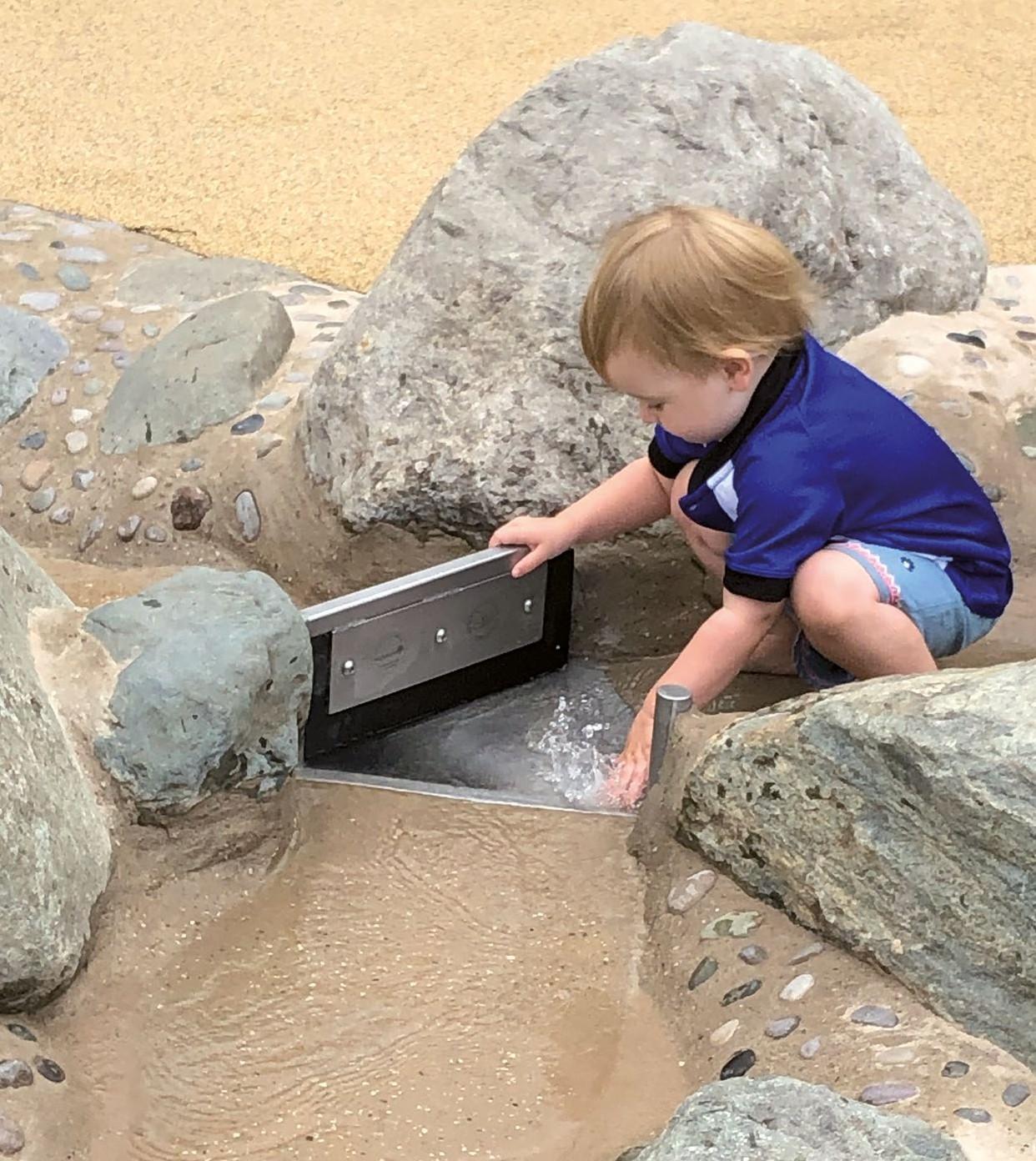

Vesikytkin – Sulkuportti – Palloventtiili
Kanavan sulku – Joen haara
Palkkiportti – laudaportti
Kiertävä portti – Sirppiportti
Suorakulmainen läppä – Pyöreä läppä
Vesivoima

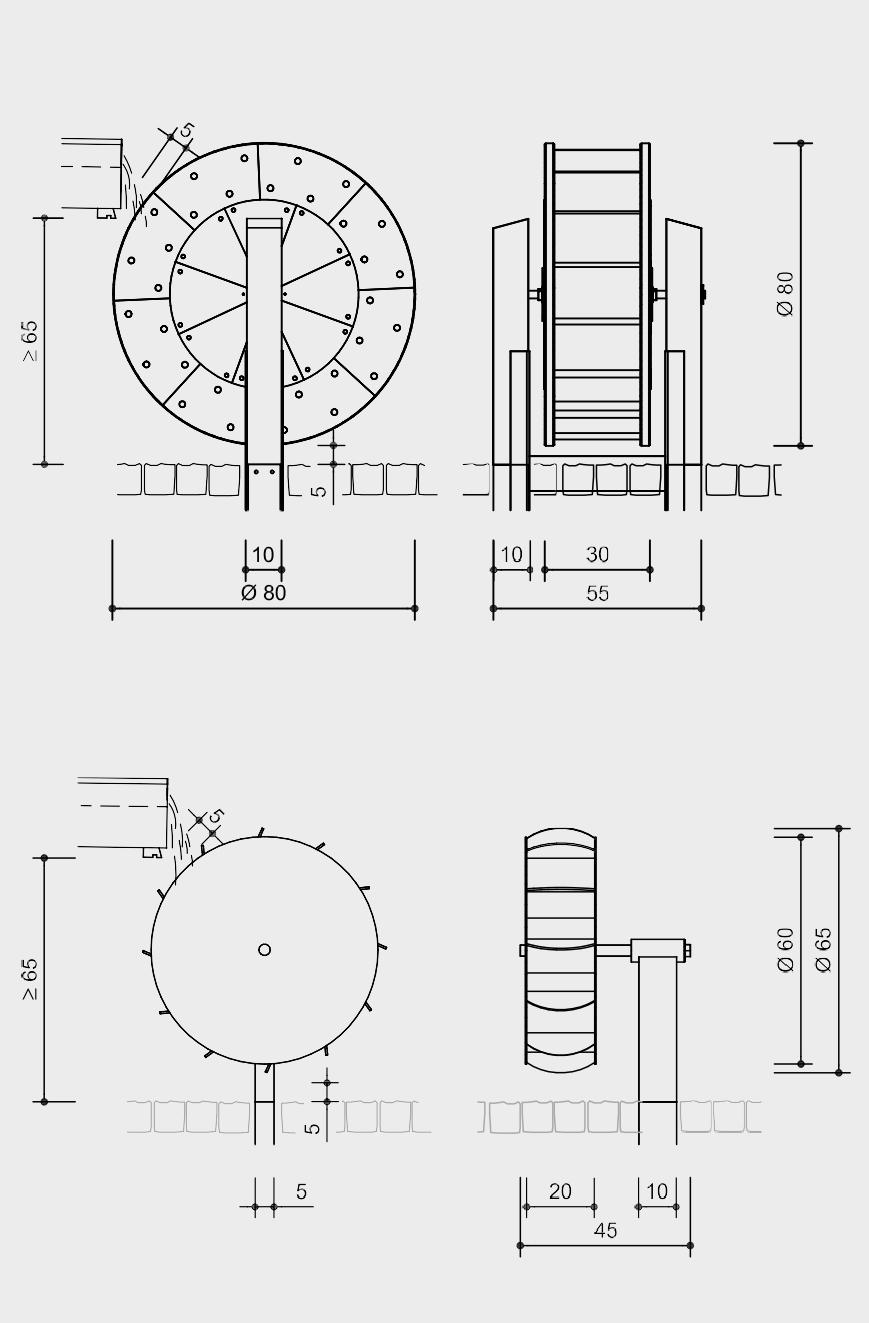

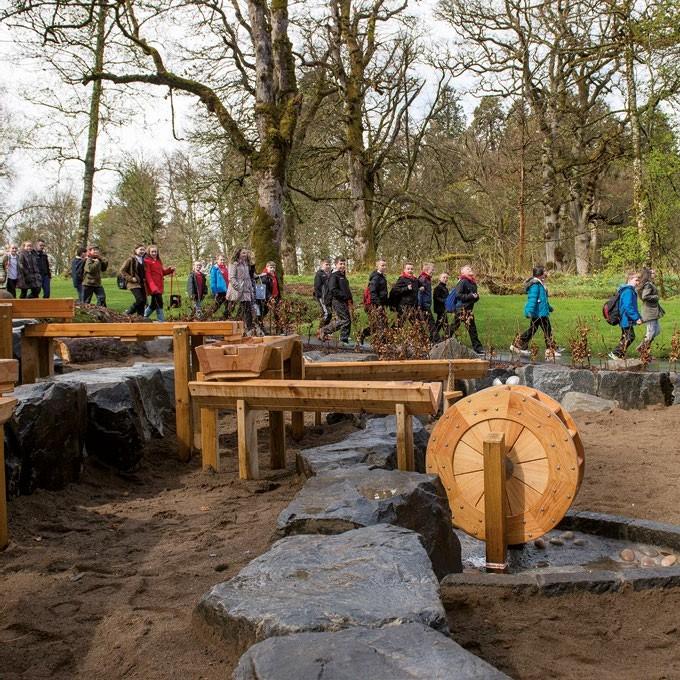

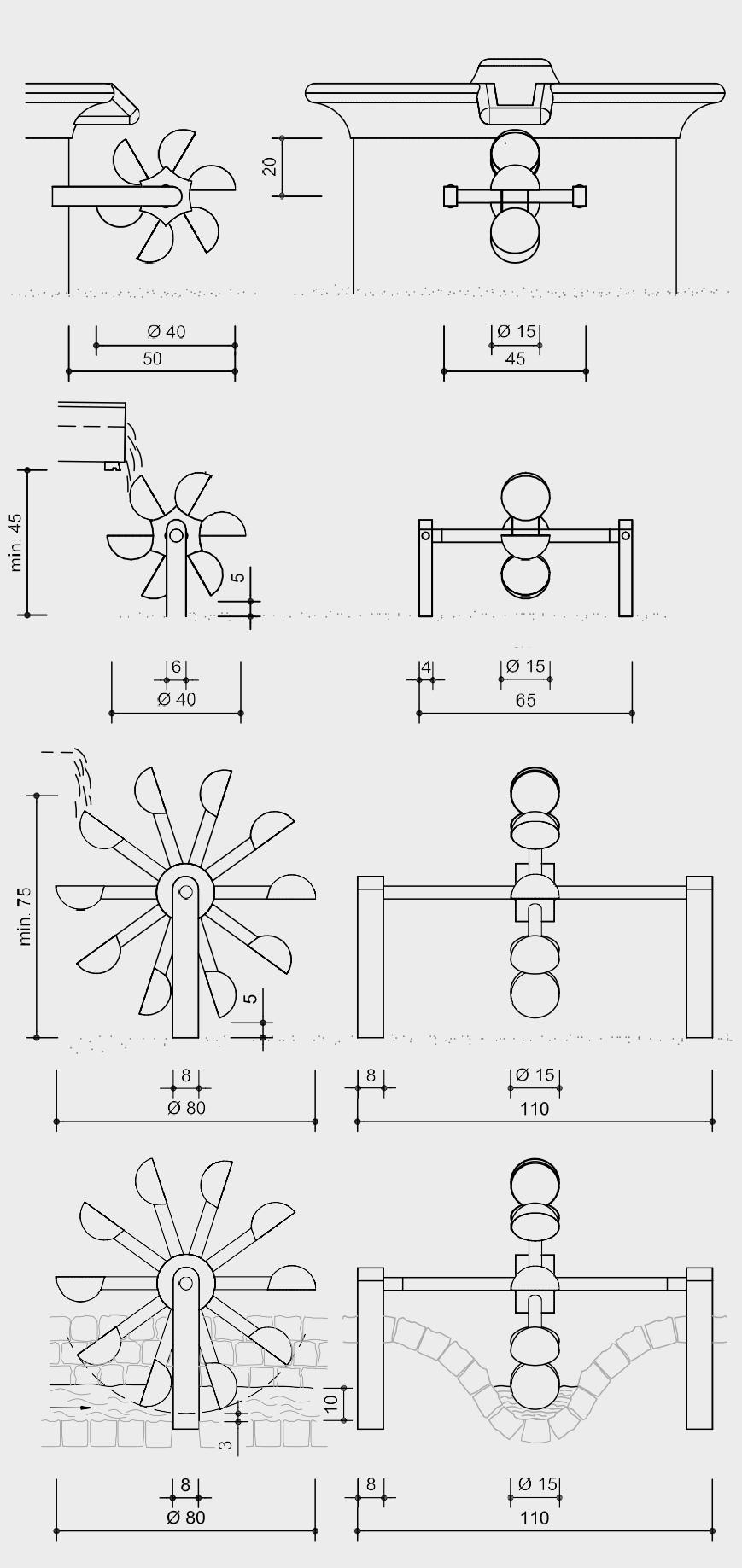

Myllypyörät puusta ja ruostumattomasta teräksestä
Ruostumattomasta teräksestä valmistetut kauhapyörät
Vaakasuora myllypyörä

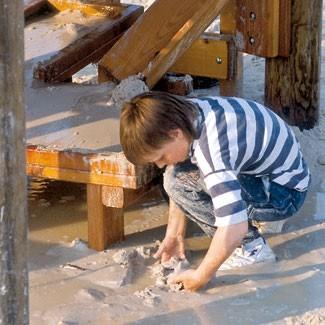

Hiekan ja veden käsittely

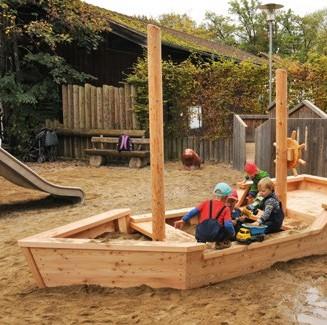

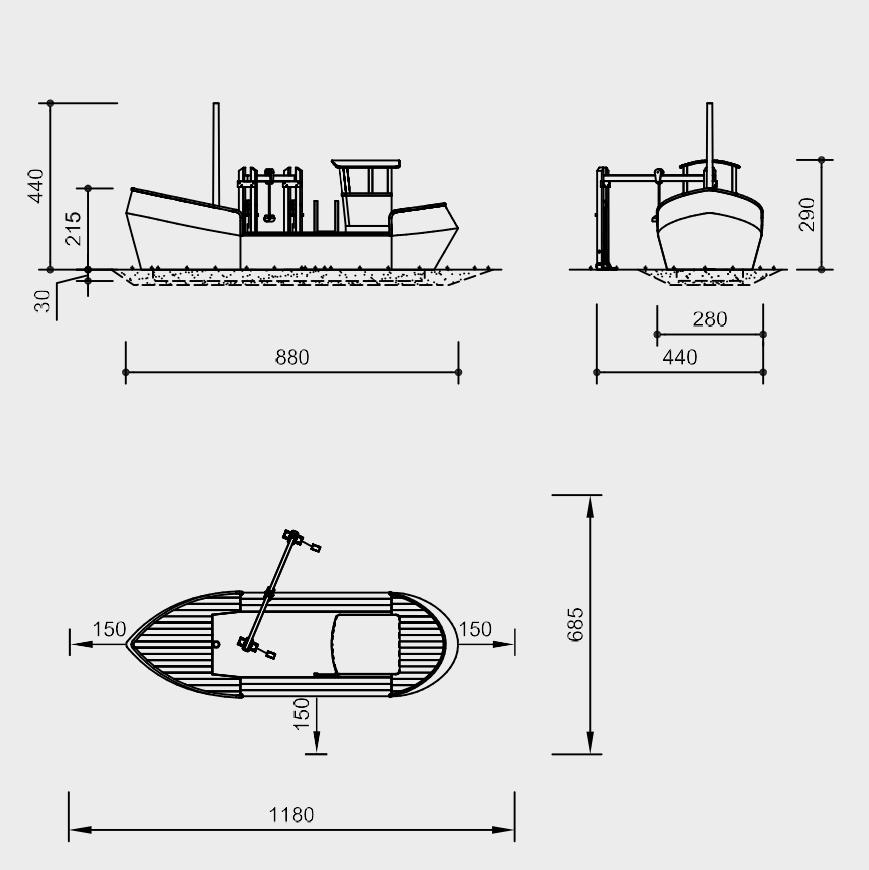

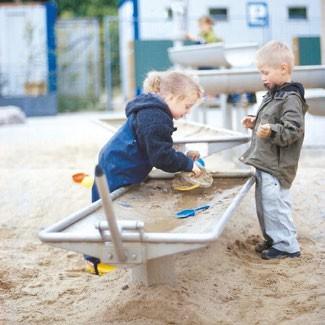

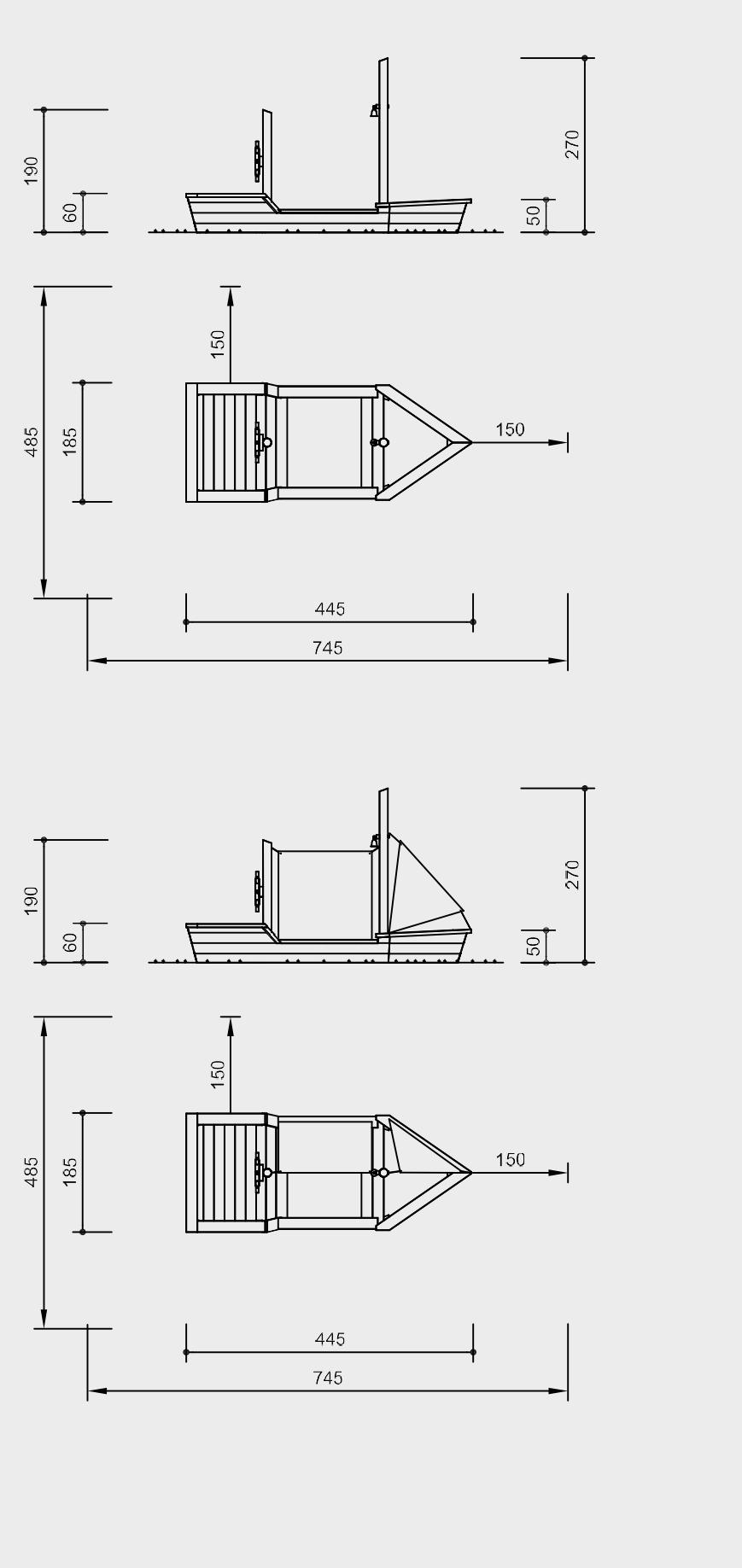

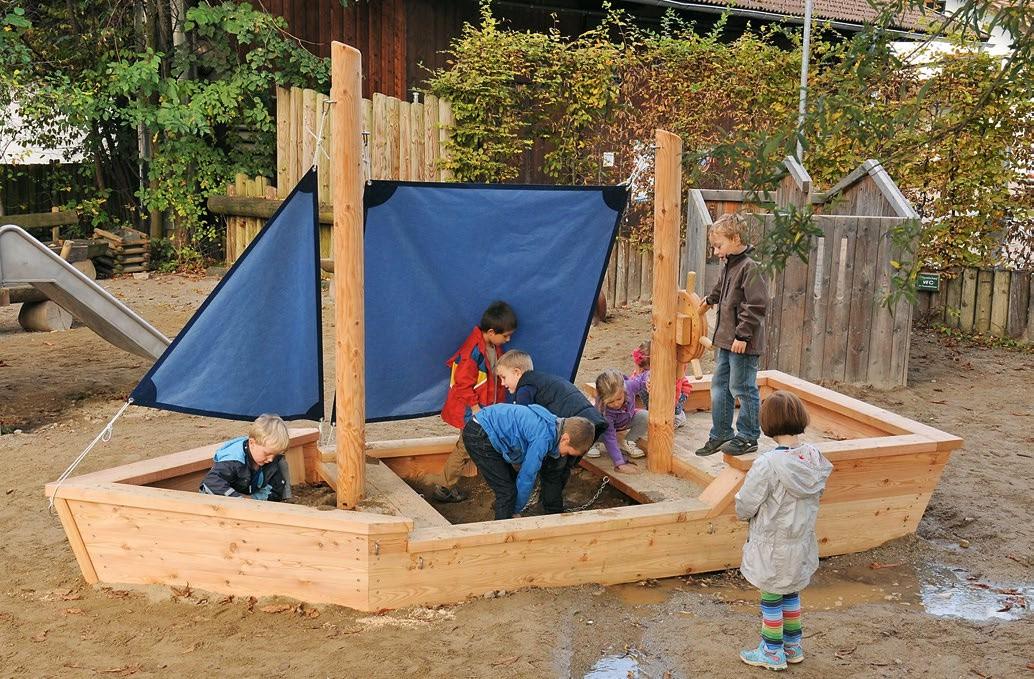

Hiekka-leikkilaiva
Metallinen hiekkalaiva
Purjevene
Vesi Rakennustyömaa

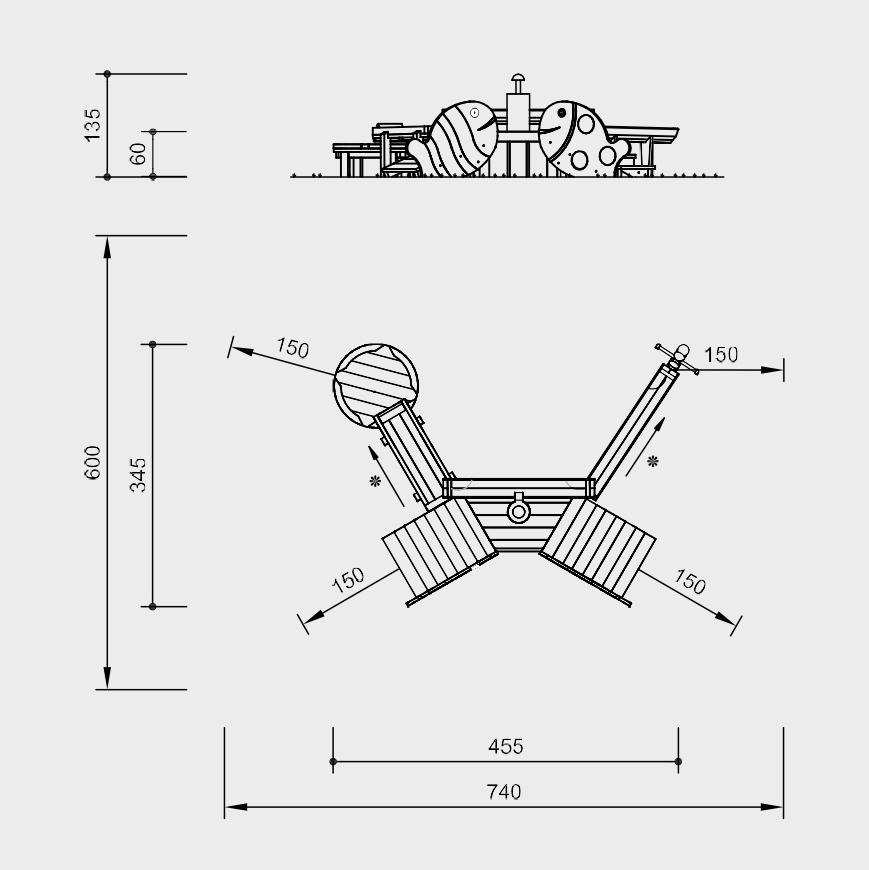

Vesikombinaatio „Pieni kala“

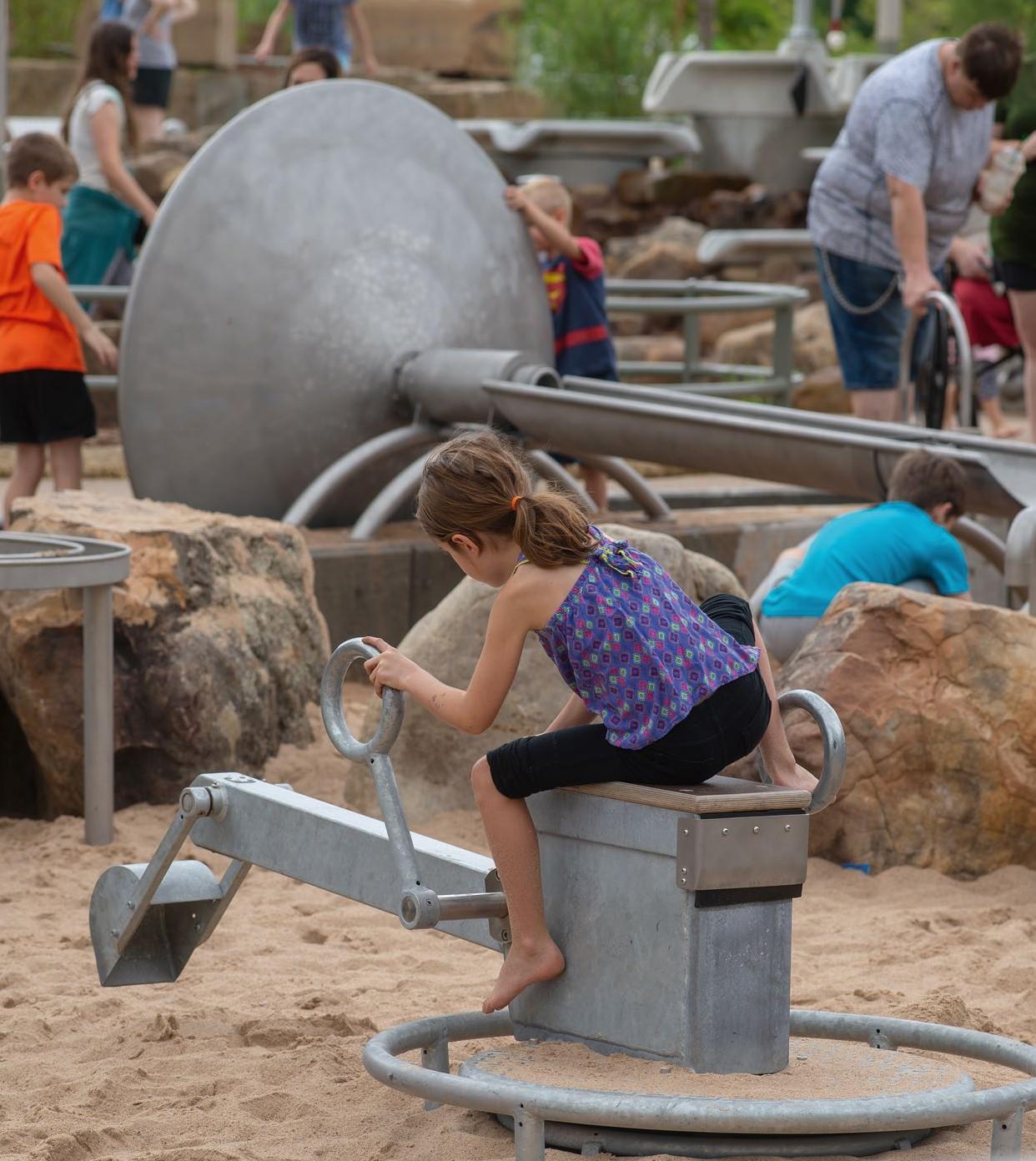

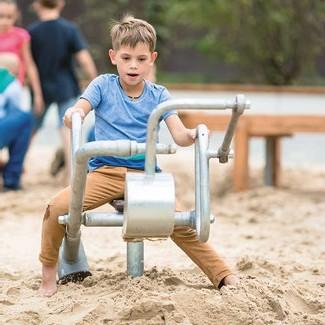

Kaivinkoneet
Kaivinkone, johon pääsee pyörätuolilla

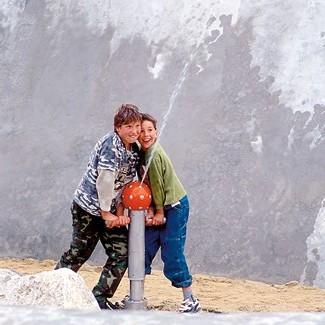

Veden roiskuttaminen Sivu 93Poljintyökalu 95Vesisuihku 97Roiskuva pumppu 99Ruiskutuspäät 101-104Metsän suihkulähde 105Pieni valas

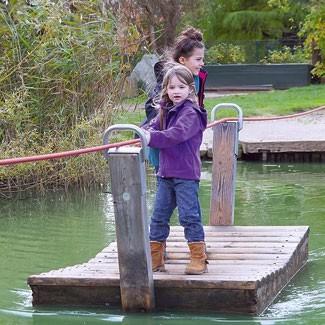

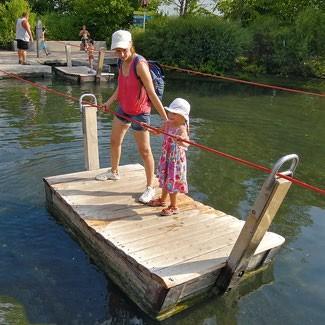

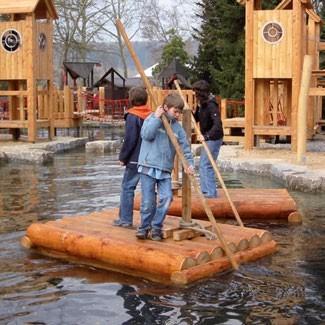

Veden ylitys Sivu 109 Köysirata 111Lautta 113Vesitie

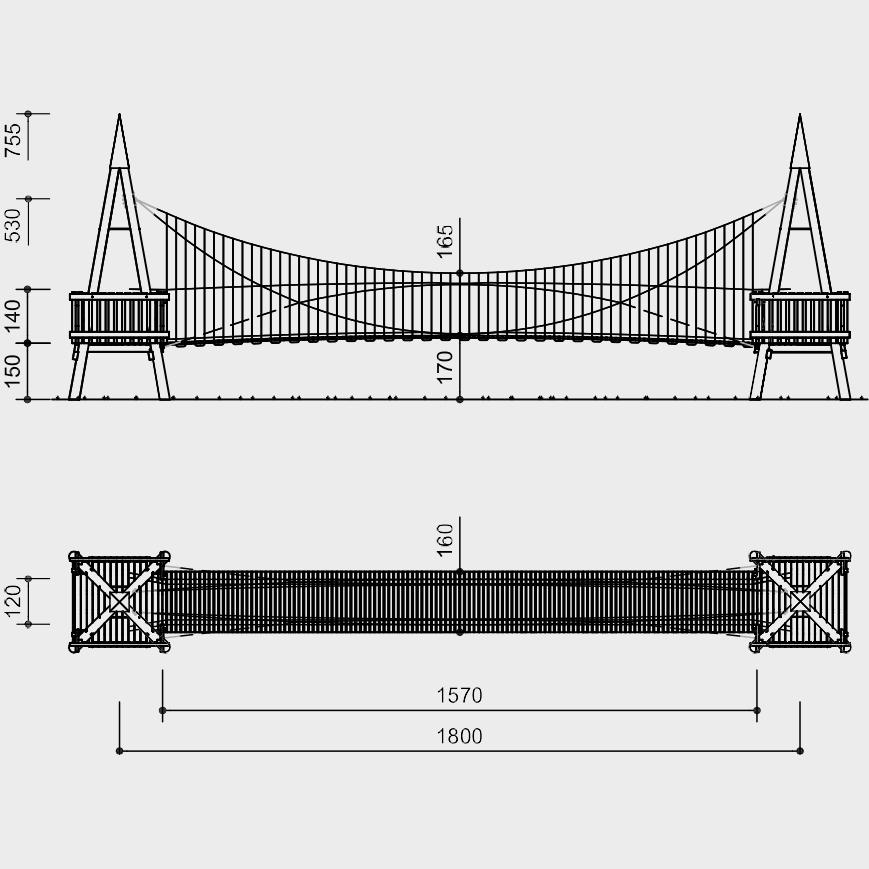

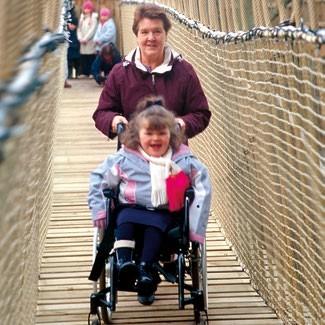

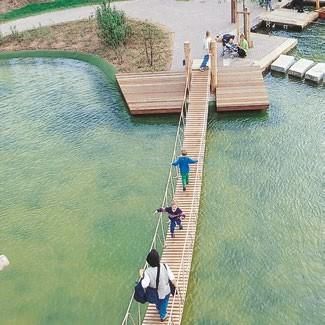

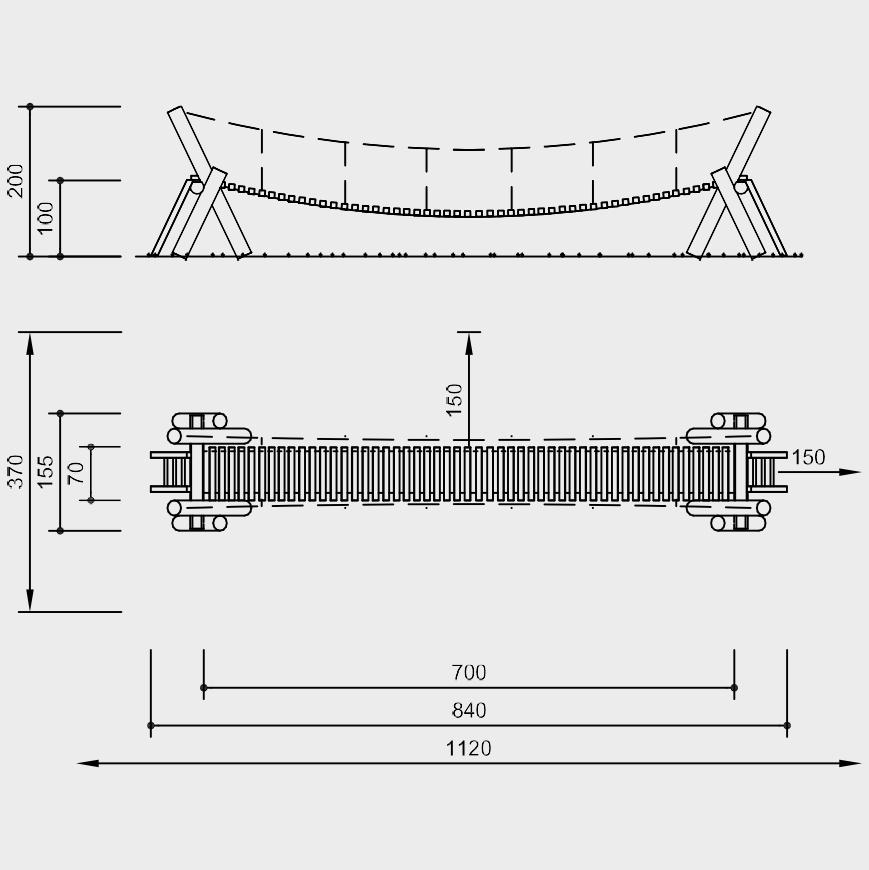

115Iso riippusilta 117Rullatuolikäyttäjille tarkoitettu riippusilta 119Ketjupolku 121Jousisilta

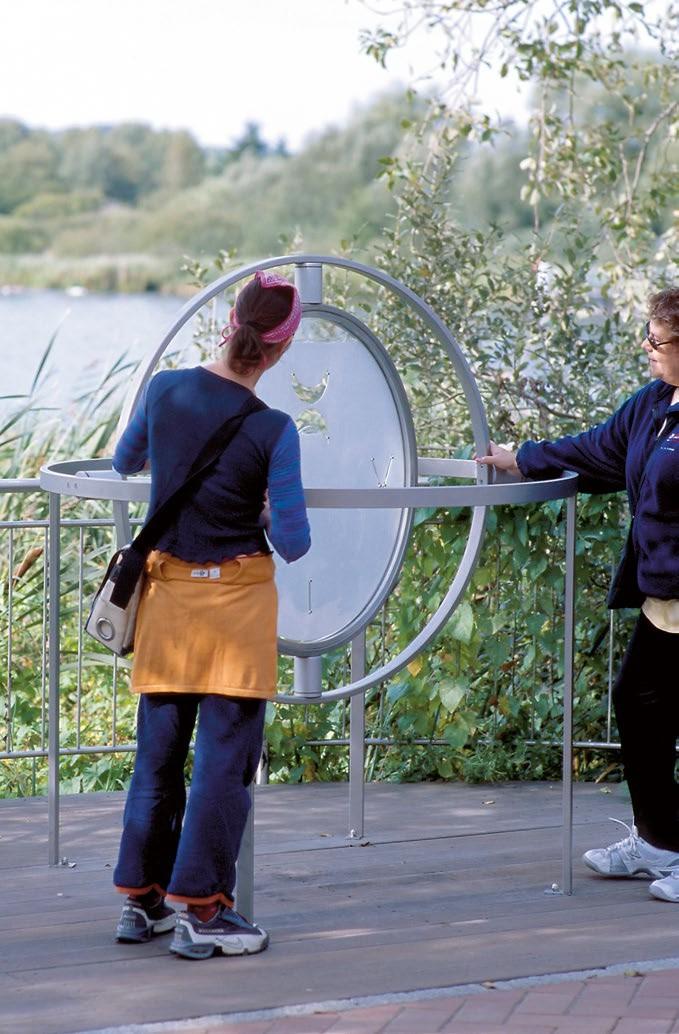

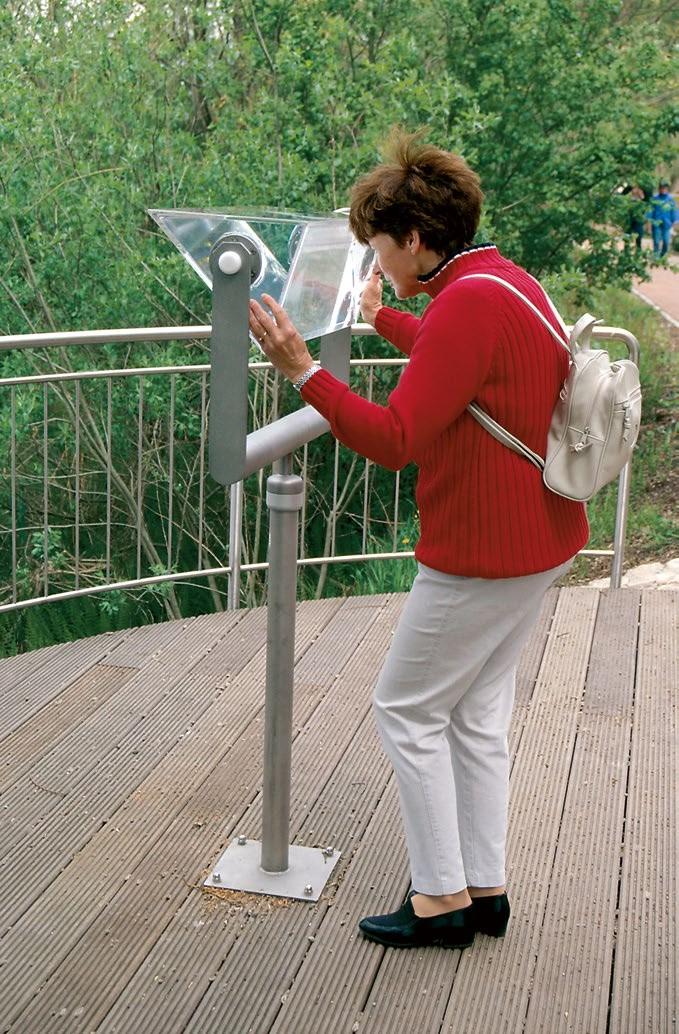

Veden kokeminen Sivu 125Veden kuunteleminen 127Veden prisma 129Pyörrekolonni 131Kuviolevy 133Kuviolevy
Sivu 135 Suunnittelu ja Tekninen tieto
Rakastamme luontoa Tässä luettelossa on käytetty FSC®sertifioitua Focus Art Naturalpaperia.
Lisätietojalaatukriteereistäonhinnastossamme.
Kuorittu valkoinen
Kuorittu valkoinen tarkoittaa, että kuori, kambium ja pintapuu on poistettu, mutta puun luonnollinen muoto on säilytetty ja se voidaan kokea.
Viistoleikkaus
Pystysuorat pylväät, joiden päätyosassa on viistetty poikkileikkaus, toimivat rakenteellisena puunsuojauksena.
Rei'itetty
Puun maa-/ilma-alue on rei'itetty lukuisilla pienillä reikillä, jotta kyllästysaine tunkeutuu tähän erityisen vaarassa olevaan alueeseen.
Fürstenberg Permadur -järjestelmä
Erityistapauksissa käytämme patentoitua Fürstenberg Permadurjärjestelmää lisäsuojana lahoa vastaan.
Ytimettömät Sahatut puutavarat ovat ytimetön, mikä vähentää halkeilua ja eitoivottuja muodonmuutoksia
Verhoukset
Verhoukset on valmistettu vuoristomäntystä (4–5 cm) ja kuusesta/kuusesta (3–5 cm). Käsin kuorittu valkoinen, puun luonnollinen pinta on tuntuva ja havaittavissa
Uurrettu
4 cm:n paksuiset massiivipuusta valmistetut ponttiliitospuut, erittäin kestävä, ei pölyä/hiekkaa, suojaa suoralta sateelta
Laminoidut puupalkit
Laminoidut puupalkit, valmistettu kyllästämättömästä lehtikuusesta, liimattu standardin EN 14080:2013 mukaisesti; erittäin suurille puupalkkien poikkileikkauksille; suhteellisen vähäinen kutistuminen, lähes täysin halkeilematon
Kovapuusta valmistetut puolat Kiipeilypuut kovapuusta (saarni) Ø 4,2 cm, jyrsitty ja tapitettu, vääntymisen estetty, helppo tarttua ja ei kylmä lasten koskettaessa
Vaneri
Kolmikerroksinen vuorilarchista valmistettu vaneri (3 cm), viisikerroksinen (4 cm). Korkea mittatarkkuus, vedenpitävä, liimattu standardin DIN EN 13353:2011 mukaisesti
Yksiosainen rakenne
Liukumäen koko rakenne on valmistettu 2 mm:n ruostumattomasta teräksestä, muotoiltu laatikkomuotoiseksi, pinta lasipuhallettu, ilman hitsaussaumaa liukupinnan ja sivupalkin välillä.
Keinuistuin
Ergonomisesti muotoiltu keinutuoli kumista, pehmeällä iskunvaimentavalla reunalla. Kestävä vahvan profiiliteräksisen sisäosan ansiosta.
Heiluripenkki
Heiluripenkki, jossa on suuri kumipinta. Pehmeä, suojaava reuna ja teräsvahvike.
Iskunvaimentava
Liukumaton keinualusta on peitetty erityisellä rengasmaisella elementillä iskunvaimennusta varten.
Richter Hercules -tyyppinen köysi
Richter Hercules -tyyppinen köysi, yhdistelmä galvanoituja kuusisäikeisiä teräsköysiä ja polyesterilankaa, halkaisija > 20 mm, punottu ja liimattu, erittäin hyvä kulutuskestävyys, vahva vaippa myös puhkeamisen aiheuttamien vaurioiden tapauksessa.
Hercules-tyyppinen köysi
Hercules-tyyppinen köysi silmukoitujen verkkojen liitoksiin, teräksen ja polyesterin tai polyamidin yhdistelmä holkissa, kulutuksenkestävä, 4 tai 6 säiettä
Alumiiniköyden puristus
Alumiininen köysipuristin, sylinterimäisesti puristettu, pyöristetyt päät
S-liittimet
S-liittimet Ø 8,1 mm, valmistettu korkealaatuisesta ruostumattomasta teräksestä, pyöristetyt
Kääntöliitos
Kuumasinkitty, taottu kääntöliitos, jossa on sintrattu holkki ja integroitu kääntölaite.
Nivel
Kuumasinkitty, taottu universaaliliitos, koostuu kahdesta sintratusta holkista, vapaa kääntyminen kaikkiin suuntiin.
Kiertävä köysiliitos
Kiertyvä liitin ilman vaarallisia aukkoja, sintratulla holkilla ja integroidulla kääntölaitteella, joka estää köyden kiertymisen
Kiinteä köysiliitos
Kiinteä köysiliitos ilman vaarallisia aukkoja. Ruuviliitos säädettävissä ja upotettu puuhun
Köysiliitos liitoksella
Tiivis liitos nivelellä, ilman vaarallisia aukkoja, sintratulla holkilla ja säädettävällä ruuviliitoksella.
Pallonivelköysiliitos
Tiivis köysiliitos pallonivelellä, ilman vaarallisia aukkoja, vapaasti liikkuva kaikkiin suuntiin, käännettävä ripustus liukulaakereiden ja rullalaakereiden yhdistelmällä, säädettävä ruuviliitos.
Kaksoisköysiliitos Liitos monimutkaisia heilutus- ja kääntöliikkeitä varten
Profiloidut aluslevyt
Profiilialuslevy peittää standardin mukaiset ulkonevat ruuvinkannat, parantaa paineen jakautumista ja suojaa vedeltä. Estää pultin löystymisen.
Säädettävä
Säädettävä kaksiosainen pulttiliitos, helppo huoltaa, ei ulkonevia kierteitä.
Lukittava
Lukkiutuva liitos, jossa on jyrsityt metallirenkaat tai hammastetut levytapit, vahvistamaan pulttiliitosta suurilla kuormituksilla poikittain puun syysuuntaan nähden
Päätyliitos
Päätyliitin erityisenä sovitteena vaakasuorien ja pystysuorien puutavaroiden säädettävään liitokseen.
Sintrattu holkki
Kaikissa edestakaisin liikkuvissa osissa käytämme sintrattuja liukulaakereita, jotka ovat itsestään voitelevia ja helposti vaihdettavissa tarvittaessa.
Teräksellä vahvistettu kumihihna Kaksisuuntainen teräsvahvistettu kumihihna, kokonaispaksuus noin 11 mm, lähes tuhoutumaton.
Suuri porttinen köysirata
Suuri portilla varustettu köysirata kattaa vaaditut turvavälit. Köysirata pysähtyy tasaisesti porttien korkeuseron ja köysien löysyyden ansiosta.
Kiristyslaite
Kiristyslaite mahdollistaa yhden henkilön suorittaman kiristämisen ja kiristämisen purkamisen. Suuri vinssin säde ja taittumisenestotoiminto suojaavat köyttä.
Köysirata-vaunu
Köysirata-vaunumme on suunniteltu sandwich-rakenteiseksi. "Koteloitu" kulkumekanismi takaa hiljaisen toiminnan. Vaunun asennus on mahdollista purkamatta köyttä.
Erikoisteräsköysi
Tiheä teräsköysi, joka on valmistettu erittäin lujasta ja kuumasinkitystä langasta. Pituudeltaan vakaa, kestävä ja mahdollistaa köysirata-vaunun sujuvan kulun.
Maakiinnike
Kaikki maakiinnitykseen käytettävät osat on valmistettu kuumasinkitystä teräksestä tai ruostumattomasta teräksestä.
HPL-maa-ankkuri
Perustuksen ankkuri, valmistettu fenolihartsipaperipohjaisista laminaateista.
Teräksestä valmistettu poikkipalkki Kiertyvä poikkipalkki kuumasinkitystä teräksestä. Optimoitu kiertyvä geometria jäykillä kulmaliitoksilla, mikä mahdollistaa pienemmät perustukset ja helpomman perustuksen peittämisen.
Ketjut
Kuumavalssatusta teräksestä valmistetut ketjut (1.4301 / 1.4571 lisämaksusta) hitsattu ennen galvanointia, lyhyet lenkkiketjut, ilman silmukoita liitoskohdissa, helppo vaihtaa ja lyhentää.
Etäisyyskiinnike
Ruuviliitos etäisyyskiinnikkeellä, jotta vältytään puristumisvaaroilta
Vapautusleikkaus Kohdennettu helpotusleikkaus on tehokas keino estää kuivumisen aiheuttamia halkeamia. Leikkaus määrittää jännityksen tasoittumisen sijainnin rungossa ja minimoi luonnollisen halkeilun.
Rullalaakerit
Ruostumattomasta teräksestä valmistetut rullalaakerit pyöriville osille, helppo huoltaa ja vaihtaa, tiivistetyt.
Verkkojen kiinnitys
Verkon kiinnitys säädettävällä ruostumattomasta teräksestä valmistetulla ketjukiinnityksellä, helppo asennus ja huolto
Richterin puunlaatuvaatimukset lehtikuuselle
Alkuperä
Käytämme yksinomaan Alpeilta peräisin olevaa vuoristomäntyä (bot. larix decidua). Se kasvaa 800–1800 metrin korkeudessa merenpinnasta ja on peräisin kestävän kehityksen mukaisesta metsätaloudesta. Puumme on sertifioitu standardin EN 45011 PEFC mukaisesti. Tämä sertifikaatti vahvistaa, että tuotettu ja sahattu sahatavara ja pyöreä puutavara on peräisin kestävän kehityksen mukaisesta metsätaloudesta. Lisätietoja on saatavilla verkkosivuillamme.
Virallisen luokituksen mukaan lehtikuusi on kohtalaisen lahonkestävä puulaji –huomattavasti vähemmän kestävä kuin robinia.
Lehtikuusia on kuitenkin erilaisia. Tuotannossamme käyttämämme lehtikuusi kasvaa vuoristossa yli 800 metrin korkeudessa merenpinnasta. Siksi sen puun fysikaaliset ominaisuudet ovat huomattavasti paremmat (ja sen nimi olisi oikeastaan larix decidua montania).
Tämän vuoristossa kasvavan lehtikuusen edut ovat huomattavat:
- Vähemmän pihkakohoumia
- Vähemmän tikkuuntumista
- Tiheämmät vuosirenkaat
- Parempi vakaus ja pääasiassa parempi kestävyys.
Kaatoaika
Lehtikuusemme kaadetaan talvella, jotta hakattu puu ehtii kuivua ennen kuin hedelmälliset sieni-itiöt, jotka voivat johtaa varhaiseen lahoamiseen, ilmestyvät.
Kornitus
Puun luonnollisen vanhenemisprosessin aikana puuhun kertyy ydinmateriaalia. Tämä ydinmateriaali tekee vuoristolehtikuusesta lahonkestävän. Hyvä ydinmateriaali ja siten sopivuus maahan istutettavaksi on tunnistettavissa puun punaisesta väristä.
Pintapuu
Puunkvaliteettikriteeriemme mukaan vuorilarchin puut toimitetaan lähes ilman pintapuuta.
Vuosi
Tiheäsilmäinen puu on lahonkestävämpää. Maahan upotettavaksi ja vaakapalkkeiksi tarkoitettu puu on erityisen tiheäsilmäistä. Pylväissämme on vähintään 8 vuosirenkaata ulommassa 2 senttimetrissä.
Tasaisuus
Varmistamme, että maahan asetettujen pylväiden ja vaakapalkkien renkaat ovat keskellä, jotta tiheä puuosa on lähellä ulkoreunaa. Emme salli yli 3 cm:n epäkeskisyyttä.
Sienitauti
Joskus jopa pystyssä oleva puu voi saada sieni-infektion. Tällainen puu on kestoltaan rajoittunut, minkä vuoksi lajittelemme sen huolellisesti pois.
Puun kosteus
Puuta tuhoavat sienet vaativat puusta korkeaa kosteuspitoisuutta. Pidentämme puumme käyttöikää luonnollisella ulkoilmakuivauksella.
Pylväiden edistynyt kuivaus näkyy halkeamien muodostumisena. Sahatavaramme on jo kuivattu noin 15–20 %:iin alkuperäisestä puun kosteudesta ennen kuin sitä käytetään rakentamiseen.
Vuodesta 1989 lähtien olemme valmistaneet suurimman osan puuleikkivälineistämme kyllästämättömästä vuoristomäntystä. Kyllästämättömistä vuoristomäntypylväistä valmistetut leikkivälineemme seisovat pääsääntöisesti teräsjaloilla. Lyhyiden pystypylväiden kohdalla luovumme yhä useammin teräsjalasta. Maahan upotettaviin neliömäisiin puutavaroihin käytämme tammesta valmistettua ydintä. Pystysuuntaiset puupinnat on sahattu poikittain ja päällystetty parafiinivahalla.
Hinnastossamme punaisella merkityt tuotteet on valmistettu kyllästämättömästä vuoristomäntystä, joka on valittu Richterin kahdeksan laatukriteerin mukaisesti.
Leikkiarvo
Vesi on elementti, jolla on lukemattomia ilmaisumuotoja ja joka määrittyy virtauksensa, elinvoimansa ja voimansa perusteella. Vain ihanteellisissa tapauksissa leikkikentällä on luonnollinen lähde leikkikentällä, mutta jokainen leikkipaikka tarvitsee vettä, vaikka se tulisikin ”vain” putkesta. Erityisen houkutteleva on vesipumppu, jossa pumppaaminen itsessään on osa leikin arvoa ja mahdollistaa pääsyn arvokkaaseen nesteeseen. Jopa pienet lapset pystyy pumppaamaan vettä kampikahvapumpulla vähällä voimalla. Pyörää tarvitsee vain painaa kevyesti, jotta pääsee mukaan roolipeliin, jossa on mukana vesi.
Perusominaisuudet
- Erittäin tukeva leikkikenttäpumppu
- Erityinen muotoilu
- Pelaamisen kannustin: pumpun pyyhkäisy (voidaan säätää 45°:n välein asennuksen aikana)
- Vesi pumpataan kampikahvapumpulla kääntämällä kampikahvaa tai keinuttamalla sitä edestakaisin
- Liikunta: fyysinen ponnistus
Suositellaan
- Lastentarhan lapsille
- Koululaisille
- Valvomaton vesileikkialueet
Suunnittelutiedot
Nämä kaksi pumpputyyppiä voivat toimittaa juomaveden laatua mäntän alapuolelle asti.
Vesihuollolle on suunniteltava yksilölliset ratkaisut suunnitelmien mukaan.
Ajantasaiset tiedot vesihuollon liitännöistä ja muista teknisistä seikoista löytyy taulukkomuodossa verkkosivuiltamme www.richter-spielgeraete.de

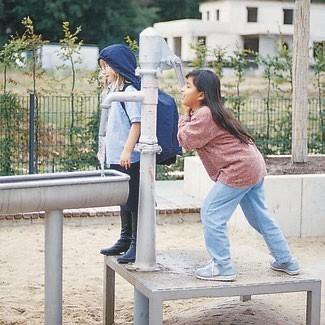

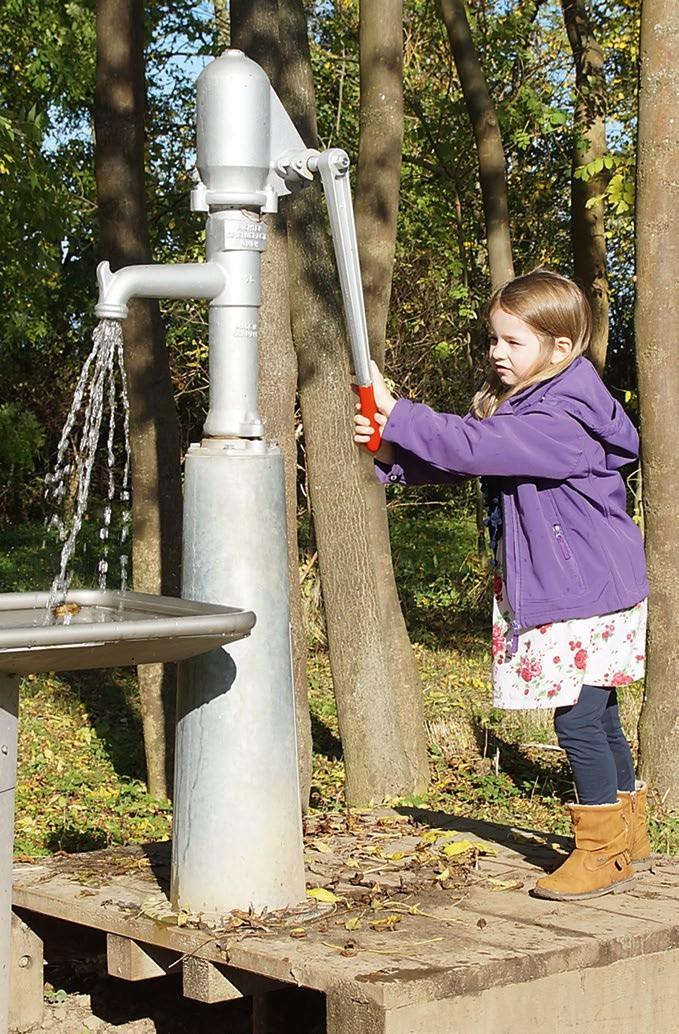

Leikkikenttäpumput Kampikahvapumput
Tilausnumero 5.17630
Leikkikenttäpumppu, jossa on integroitu liitäntä vesijohtoverkkoon pylväässä Juomavesi männän alapuolelle asti
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
Pumput suoraan vesijohtoverkkoon liitettäväksi:
Toimintaan ei tarvita maanalaisia kaivoja.
Tilausnumero 5.17630 / 5.17640
1 leikkikenttäpumppu, jossa integroitu liitäntä vesijohtoverkkoon pylväässä
Tilausnumero 5.17637 / 5.17638
1 kampipumppu, jossa on integroitu liitäntä vesijohtoverkkoon pylväässä
Tilausnumero 5.17637
Käsiakselipumppu, jossa on integroitu vesijohtoliitäntä pylväässä Juomavesi männän alapuolelle asti
Tekniset tiedot
Tilausnumero 5.17630 Leikkikenttäpumppu
Suljettu mäntäimupumppu; kaikki yläosat valmistettu kuumasinkitystä harmaavaluraudasta; sylinterikotelo, ilmakupukansi, kiinnityslevy, haarukkavipu, uppoventtiili, tiivisteflanssi ja liitosputkitanko on kuumasinkitty; sylinteri, jossa on messinkiseoksesta valmistettu vuoraus ja muovimäntä (POM); käyttöakseli on ruostumatonta terästä, vaihdettavalla messinkilaakerilla, lisäksi kiinnitetty tiivisteflanssilla akselikauluksen avulla; kiinnitetty kauluksella, jotta se ei pääse irtoamaan; käyttöakselin laakeri on messinkiä, jossa on voitelunipat; pumpun kapasiteetti: noin 0,75 l per isku, poraus 75 mm, pumpun nostokorkeus 170 mm venttiilikombinaatio suoraan vesijohtoon liittämistä varten, Ø 1tuuma, ja sulkuventtiili takaiskuventtiilillä (tyyppi EA) ja tyhjennys on asennettu galvanoituun teräspylvääseen; kierre 1 tuuma; vähintään 2,5 barin vedenpaine, enintään 6 bar, varoventtiili estää iskun takaisin, veden tarve noin 45 l/min
Tilausnumero 5.17640 Yleiset pumpputiedot kuten 5.17630; lisäksi ohjelmoitava huuhtelulaite, ei vaadi sähköliitäntää

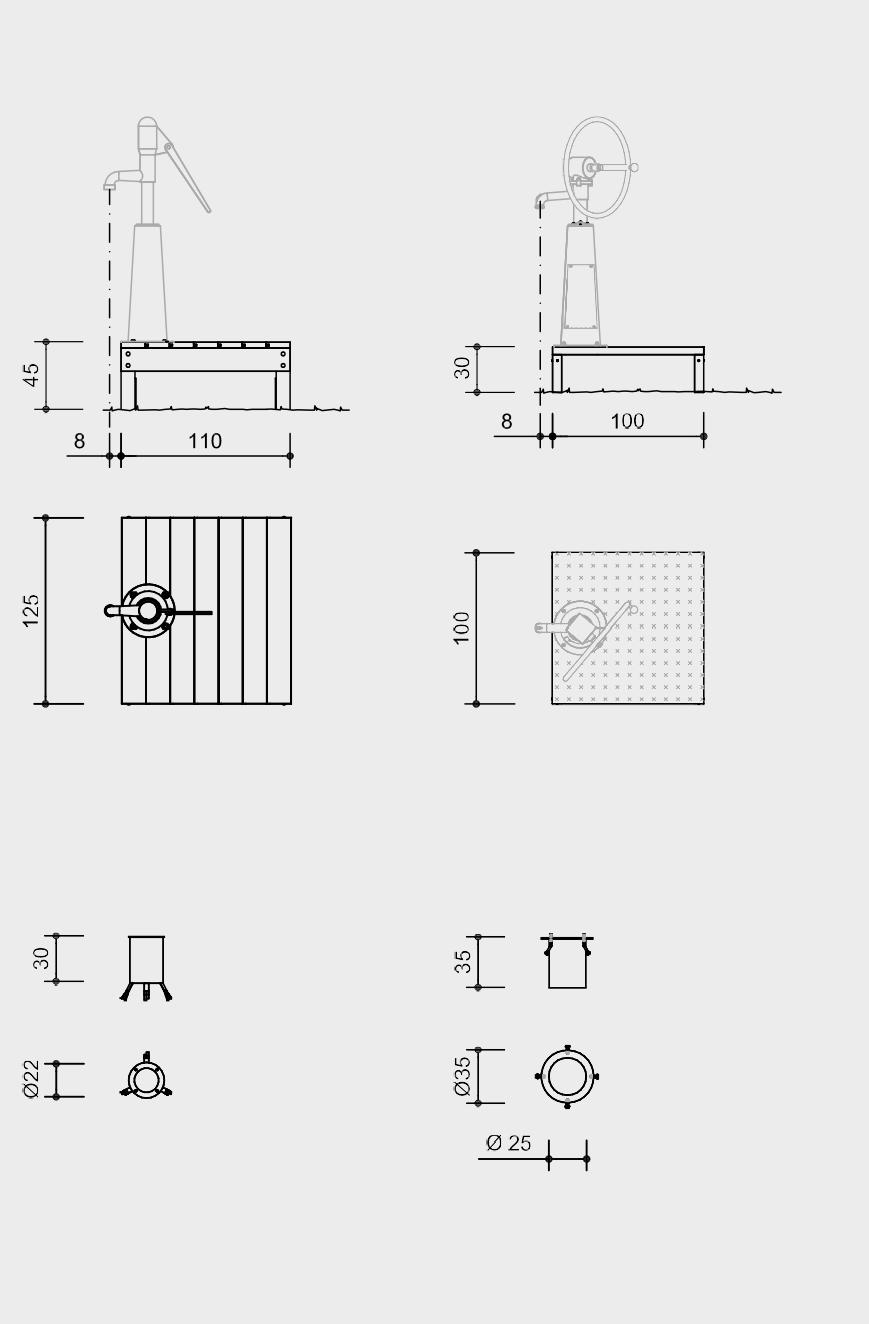

Mittakaava 1:50
Asennustiedot
Pinnan on oltava valmis kestämään raskaat pultit.
Vaihtoehtoisesti pumput voidaan asentaa jalustoille tilausnumero 5.14190 / 5.19003 tai perustankiinnikkeisiin tilausnumero 5.17505 / 5.17630
Tilausnumero 5.17630/5.17637
Pumppu on tyhjennettävä pakkaskaudella; kiinnitä tai irrota kahva/kampi; suosittelemme purkamista.
Tilausnumero 5.17640/5.17638
Laitteet on ehdottomasti purettava pakkaskaudella.
Huomio
Tarkat mitat voivat vaihdella. Kaikki asennusmitat löytyvät nykyisistä asennusohjeista.
Oikeus teknisiin muutoksiin pidätetään. Käyttöä aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, varten laite on saatavana myös merenkulkualusten teräksestä (V4A).
Tilausnumero 5.17637 Kampikahvapumppu Suljettu mäntäimupumppu; pumppu ja pylväs ruostumatonta terästä; sylinteri ja kampikammio, kiinnityslevy, mäntä ja käyttöakseli ruostumatonta terästä; käyttöakselin messinkilaakeri on vaihdettava, varustettu voitelunippelillä; sylinteri, jossa on messinkiseoksesta valmistettu vuoraus ja muovimäntä (POM); kampirengas ruostumatonta terästä, nuppi muovia; venttiilikombinaatio suoraan vesijohtoon liittämistä varten, Ø 1tuuma, ja sulkuventtiili takaiskuventtiilillä (tyyppi EA) ja tyhjennysventtiili on asennettu galvanoituun teräspylvääseen; ulkokierre 1tuuma; min. 2,5 bar vedenpaine, max. 6 bar; paineenalennusventtiili estää iskun takaisin, veden tarve noin 18 l/min
Saksan rekisteröity malli nro 5.17637 / 5.17638: 20 2020 100 441.7
Tilausnumero 5.17638 yleiset pumpputiedot kuten 5.17637; lisäksi ohjelmoitava huuhtelulaite; ei vaadi virtalähdettä

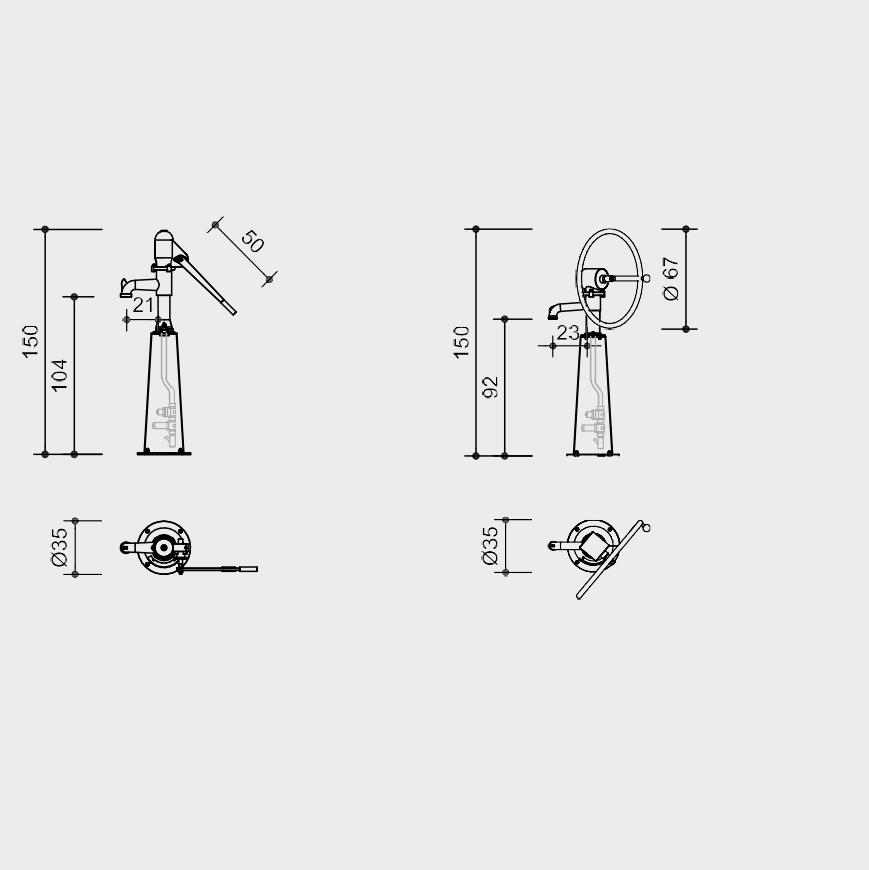

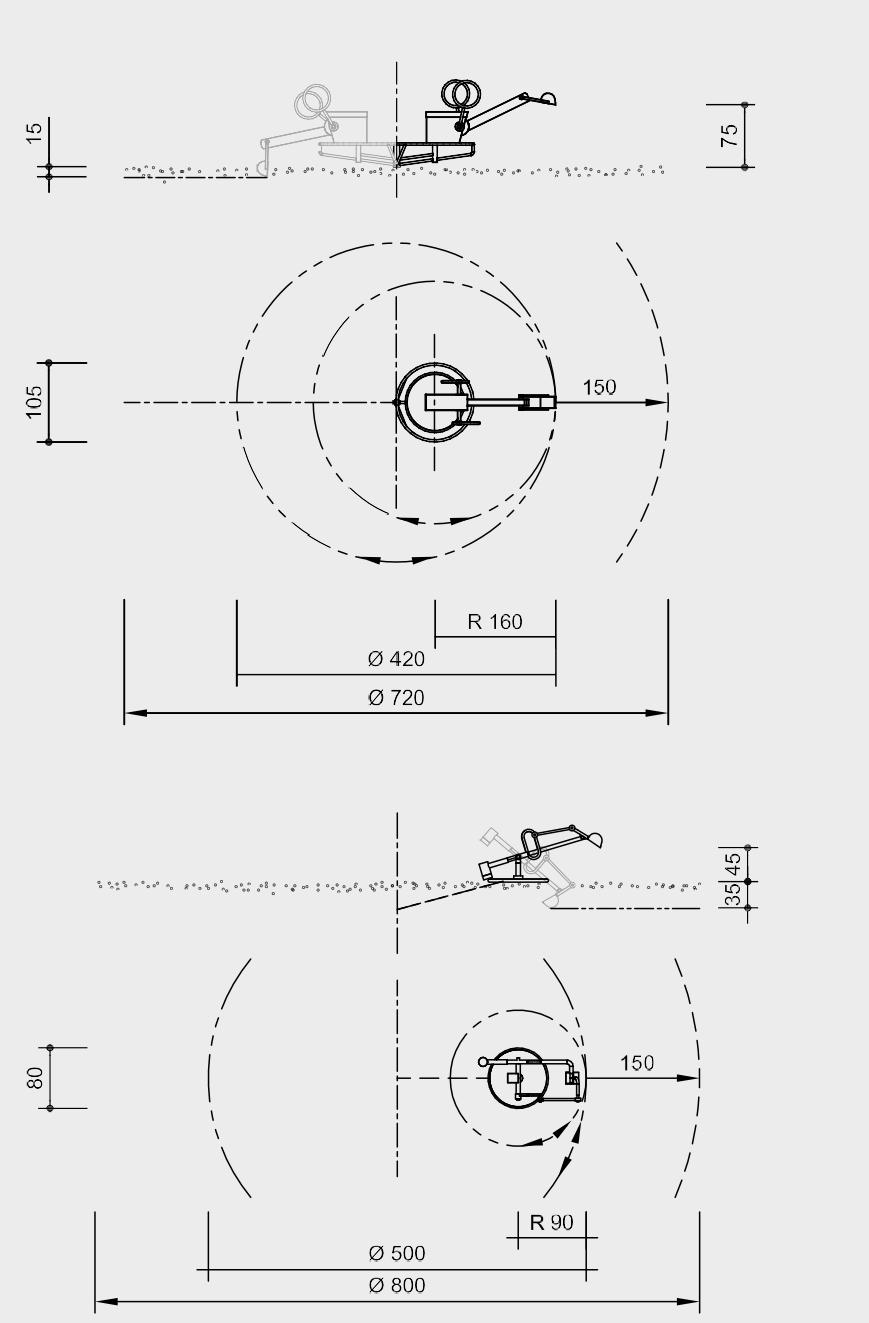

Mitat (pienet poikkeamat mahdollisia) 5.17630
Tilausnumero 5.17630 / 5.17640 Laitteen korkeus 1,50 m Leveys vaakasuoralla pumpun pyyhkäisyn 0,95 m Paino 73 kg
Tilausnumero 5.17637 / 5.17638 Laitteen korkeus 1,50 m Leveys 0,35/0,67 m Paino 70 kg
Leikkiarvo
Vesi on elementti, jolla on lukemattomia ilmaisumuotoja ja joka määrittyy virtauksensa, elinvoimansa ja voimansa perusteella. Kun leikkivä tarkkailija on vuorovaikutuksessa veden kanssa, syntyy erilaisia aistimuksia.
Vain ihanteellisissa tapauksissa leikkikentällä on luonnollinen lähde, mutta jokainen leikkipaikka tarvitsee vettä, vaikka se tulisikin ”vain” putkesta. Erityisen houkutteleva on vesipumppu, jossa pumppaaminen itsessään on osa leikin arvoa ja mahdollistaa pääsyn arvokkaaseen nesteeseen.
Kestävät leikkikenttäpumppumme eivät siis toimi vain vedenjakelulaitteina, vaan ne kannustavat myös työ- ja roolileikkeihin sekä edistävät viestintää ja yhteistyötä.
Perusominaisuudet
- Vankka rakenne
- Erityinen muotoilu
- Leikkimisen kannustin: pumpun pyyhkäisy (voidaan säätää 45°:n välein asennuksen aikana)
- Liikunta: fyysinen ponnistus
Suositellaan
- Lastentarhan lapsille
- Koululaisille
- Valvomaton vesileikkialue

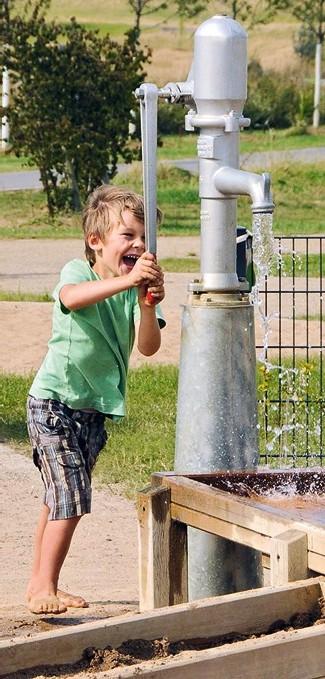

Tilausnumero 5.17500 Leikkikenttäpumppu
Suunnittelutiedot
Vesihuollon ratkaisut on suunniteltava yksilöllisesti suunnitelmien mukaan.
Ajantasaiset tiedot vesihuollon liitännästä ja muista teknisistä seikoista tiedot ovat ladattavissa taulukkomuodossa verkkosivuiltamme www.richter-spielgeraete.de
Veden laatu on selvitettävä operaattorin ja terveysviranomaisten kanssa.
Leikkikenttäpumput
Tilausnumero 5.17500
Leikkikenttäpumppu
Itsesyöttävä
turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
Tilausnumero 5.17500
1 Leikkikenttäpumppu
Pumput suoraan vesijohtoverkkoon liitettäväksi: oikean toiminnan kannalta ei tarvita maanalaisia kaivoja
Tilausnumero 5.17730
1 leikkikenttäpumppu, jossa on vesisäiliö pylväässä
Tilausnumero 5.17730
Leikkikenttäpumppu vesisäiliöllä pylväässä Juomavesi pumpun pohjan alapuolelle
5,17500 5,17730
Tekniset tiedot
Tilausnumero 5.17500 Leikkikenttäpumppu Suljettu mäntäimupumppu; kaikki osat valmistettu kuumasinkitystä harmaavaluraudasta; sylinterikotelo, ilmakupukansi, kiinnityslevy, haarukkavipu, uppoventtiili, tiivisteflanssi ja liitos kotelo on kuumasinkitty; sylinteri, jossa on messinkiseoksesta valmistettu vuoraus ja muovimäntä (POM); käyttöakseli on ruostumatonta terästä, jossa on vaihdettava messinkinen laakeri, kiinnitetty lisäksi tiivisteflenssillä akselikauluksen avulla; kiinnitetty kauluksella, jotta se ei pääse irtoamaan; messinkinen käyttöakselin laakeri, jossa voitelunipat; pumpun kapasiteetti: noin 0,75 l iskua kohti, halkaisija 75 mm, pumpun nostokorkeus 170 mm
Tilausnumero 5.17730 Pumppu kuten edellä; vesisäiliö uimuriventtiilillä on integroitu galvanoituun teräspylvääseen; maks. 6 barin vedenpaine; 1/2 tuuman ulkokierre, paineenkestävä putki Ø 3/4 tuumaa, veden tarve noin 15 l/min
Mitat (pienet poikkeamat mahdollisia)
Mittakaava 1:50
Asennustiedot
Pinnan on oltava valmis kestämään raskaat pultit.
Vaihtoehtoisesti pumput voidaan asentaa jalustoille tilausnumero 5.14190 / 5.19003 tai perustusankkureihin tilausnumero 5.17505 / 5.17630
Tilausnumero 5.17500 / 5.17730
Pumppu on tyhjennettävä pakkaskaudella; kiinnitä tai irrota kahva/kampi. Suosittelemme purkamista.
Huomio
Tarkat mitat voivat vaihdella; katso kaikki asennusmitat nykyisistä asennusohjeista. Tekniset muutokset pidätetään. Käyttöä varten aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, laite on saatavana myös merenkulkualusten teräksestä (V4A).
Tilausnumero 5.17500 Laitteen korkeus 1,40 m Leveys vaakasuoralla pumpun pyyhkäisyn 0,95 m Paino 55 kg
Tilausnumero 5.17730
Laitteen korkeus 1,50 m Leveys vaakasuoralla pumpun pyyhkäisyn 0,95 m Paino 73 kg
Leikkarvo
Lehtikuusesta tai ruostumattomasta teräksestä valmistetut pumppualustamme, joissa on uurrettu pinta, helpottavat pienempien lasten kädensijan tai leikkikentän pumppujen vivun käyttöä.
Perusominaisuudet
- Vankka rakenne
- Minimalistinen tyyli
- Liikunta: kiipeily
Suositellaan
- Lastentarhan lapsille
- Koululaisille
- Valvomaton vesileikkialue
Pumppualustat
Perustuksen ankkuri Talvikansi
Tilausnumero 5.19003
Pumpun jalusta
Tilausnumero 5.17505 Perustuksen ankkuri
Tilausnumero 5.14190
Ruostumattomasta teräksestä valmistettu jalusta pumppua varten
Tilausnumero 5.17633 Perustuksen ankkuri
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
Tilausnumero 5.17505
1 Perustuksen ankkuri
Tilausnumero 5.17633
1 Perustanki pumppuja varten
tilausnumero 5.17634 / 5.17635 1 Talvikansi kukin
Tilausnumero 5.19003
1 Pumpun jalusta tukipylväillä ja teräsjaloilla
Tilausnumero 5.14190
1 Jalusta, jossa 4 tukipylvästä ruostumattomasta teräksestä kokoonpanoa varten
Asennustiedot
Pintamateriaalin suositus: hiekka, jossa on viemäröinti, tai päällyste
Mittakaava 1:50
Tekniset tiedot
Tilausnumero 5.19003 Pumpun jalusta Laitteet valmistettu vuoristomäntystä
Ydinpuuton
Sahatut puutavarat ovat ytimetön, mikä vähentää halkeilua ja ei-toivottuja muodonmuutoksia
Maakiinnike
Kaikki maahan kiinnittämiseen käytettävät osat on valmistettu kuumasinkitystä teräksestä tai ruostumattomasta teräksestä
Yksityiskohtaisempi selostus laatuominaisuuksista on hinnastossa.
Tilausnumero 5.14190
Ruostumattomasta teräksestä valmistettu jalusta pumppua varten
Ruostumattomasta teräksestä valmistettu laite, lasikuulapuhallettu, pinta valmistettu kohokuvioidusta metallilevystä, tukipylväät 60/60 cm asennusta varten
Käyttöä varten aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, laitteet ovat saatavana myös merenkulkualusten teräksestä (V4A) valmistettuina.
Tilausnumero 5.17505
Perustuksen ankkuri tilausnumeroon 5.17500, valmistettu galvanoidusta teräksestä Tilausnumero 5.17635
Talvikansi tilausnumero 5.17505, ruostumatonta terästä
Tilausnumero 5.17633 Perustuksen ankkuri
Perustusankkuri galvanoidusta teräksestä tilausnumeroille 5.17630 ja 5.17730
Tilausnumero 5.17634
Talvikansi tilausnumero 5.17633, ruostumattomasta teräksestä valmistettu

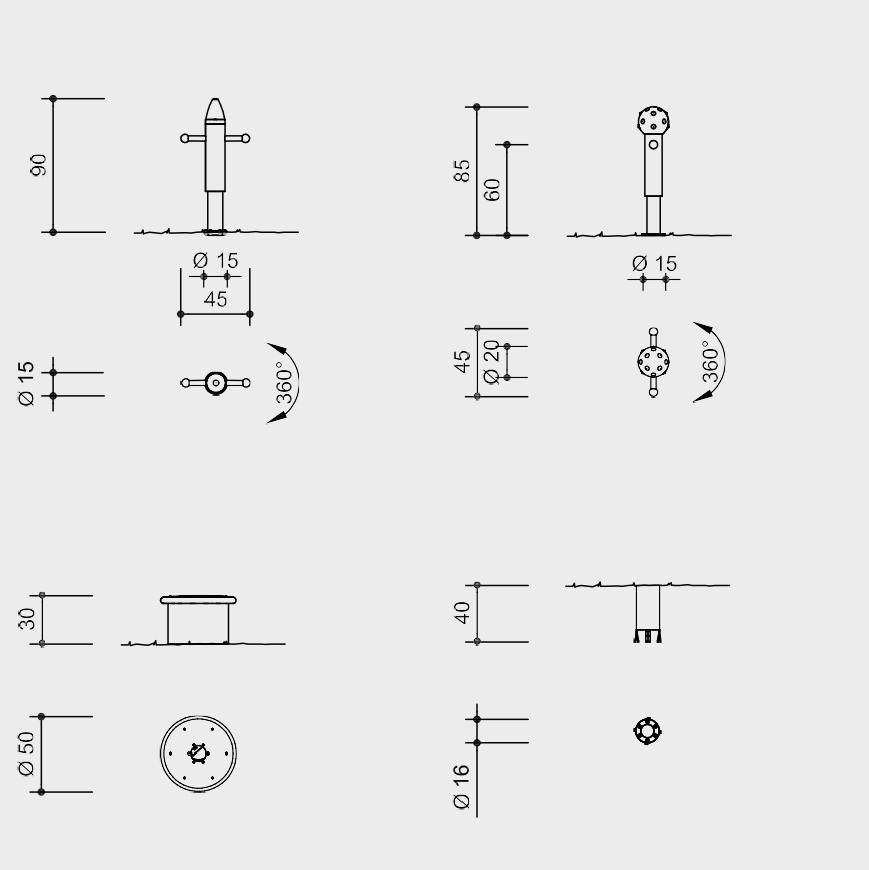

Mitat
(pienet poikkeamat mahdollisia)
Tilausnumero 5.17505
Korkeus
Halkaisija
Paino
Tilausnumero 5.17633
Korkeus
Halkaisija
Paino
Tilausnumero 5.17634
Halkaisija
Paksuus
Paino
Tilausnumero 5.17635
Halkaisija
Paksuus
Paino
Tilausnumero 5.19003
Leveys
Tilausnumero 5.17505 perustukset 1 kpl 60 x 60 x 30 cm kaivussyvyys 50 cm
Tilausnumero 5.17633 perustukset 1 kpl 60 x 60 x 50 cm kaivussyvyys 50 cm
Tilausnumero 5.19003/5.14190 vastaa putoamiskorkeutta ≤ 0,60 m (katso tarkemmat tiedot hinnastosta)
perustukset 4 kpl 50 x 50 x 50 cm kaivussyvyys 70 cm
Jalkojen alla oleva syöttöputki on asennettava paikan päällä.
Syvyys
Maks. korkeus
Paino
Tilausnumero 5.14190
Leveys
Syvyys
Maks. korkeus
Paino
Huomio
Tarkat mitat voivat vaihdella; katso kaikki asennusmitat nykyisistä asennusohjeista.
Oikeus teknisiin muutoksiin pidätetään.

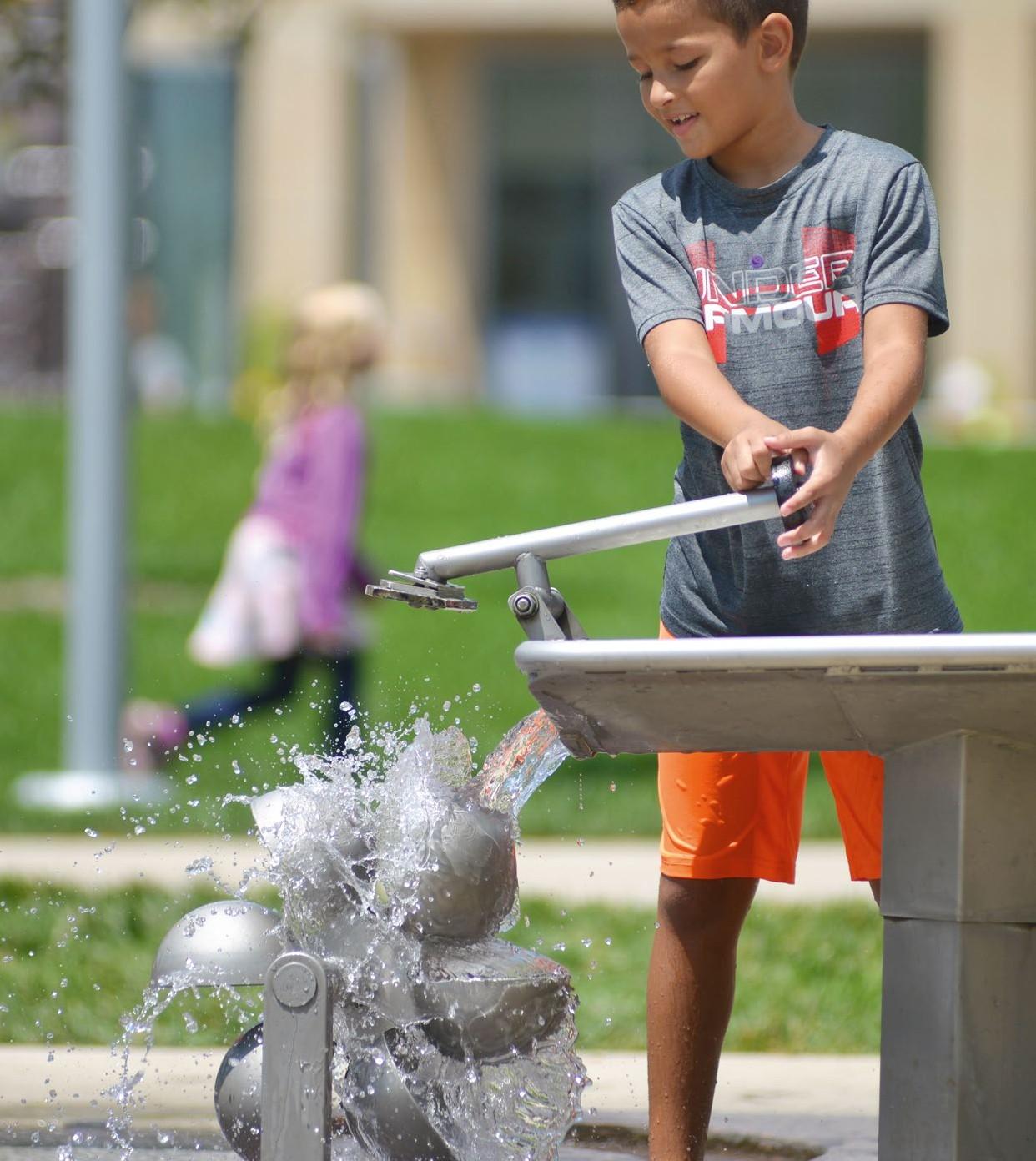

Leikkarvo

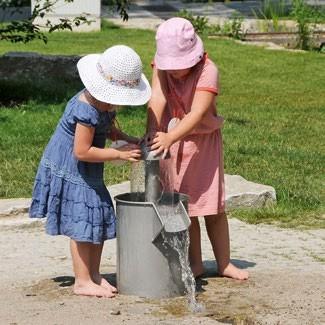

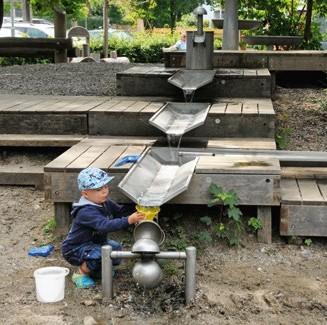

Jopa pienet lapset voivat käyttää vipupumppua ja kuljettaa vettä. Pumpun vastusta ja virtausta iskua kohti voidaan säätää. Suunnittelu ja helppokäyttöisyys tekevät siitä erittäin sopivan lapsille. Hydrauliöljyä (elintarviketurvallista) pumpataan suljetussa piirissä. Pumpun vaikeusastetta voidaan säätää lapsen voimatasoon sopivaksi. Virtaava hydrauliöljy avaa vesiventtiilin lyhyeksi ajaksi. ajan kuluttua ja sulkeutuu sitten automaattisesti –myös säädettävissä – uudelleen. Vesi on juomakelpoista, kunnes se poistuu venttiilistä; pumppuun ei jää jäljelle vettä.
Suositellaan
- Lastentarhan lapsille
- Valvottuja leikkialueita, kuten päiväkoteja, kouluja, iltapäiväkerhoja tai vastaavia
- Valvomattomat julkiset leikkialueet, kuten leikkikentät, puistot tai vastaavat
- Valvomattomat vesileikkialueet
Esteettömät
- Itsenäinen leikki
Vipupumppu
Suunnittelutiedot
Ulosvirtausputken pituutta voidaan muuttaa lisämaksusta.
Vesihuollolle on suunniteltava yksilölliset ratkaisut suunnitelmien mukaan.
Ajantasaiset tiedot vesihuollon liitännöistä ja muista teknisistä tiedot ovat ladattavissa taulukkomuodossa verkkosivuiltamme
www.richter-spielgeraete.de
Tilausnumero 5.28000 Vipupumppu
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
Tilausnumero 5.28000
1 vipupumppu, sis. talvikansi
Tilausnumero 5.28003
1 perustuksen ankkuri
Tilausnumero 5.28003
Perustuksen ankkuri
Mittakaava 1:20
Asennustiedot
Pintamateriaalin vaatimukset Suositus ilaatta tai vastaava, jossa on viemärikaivo. Vipupumppu on suunniteltu asennettavaksi luonnonkivelle, jalustalle tai vastaavalle.
Pakkasella pumppumekanismi on irrotettava. Mekanismin irrottamiseksi ohjausjohto voidaan irrotettava pikaliittimellä.
Perustuksen ankkuri, ks. tilausnumero 5.28003 (ei sisälly toimitukseen).
Perustukset
1 kpl 50 x 50 x 40 cm kaivussyvyys 40 cm
Huomio
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään. Käyttöä varten aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, laitteet ovat saatavana myös merenkulkualusten teräksestä (V4A).
Tekniset tiedot
Patentoitu:
Numero 10 2012 000 359 kokonaan ruostumattomasta teräksestä valmistettu, lasikuulapuhallettu
Rullalaakerit
Ruostumattomasta teräksestä valmistetut rullalaakerit pyöriville osille, helppo huoltaa ja vaihtaa, tiivistetyt
Laadun ominaisuuksista on tarkempia tietoja hinnastossa.
pallopää on valmistettu iskunkestävästä, läpivärjätystä PUR-muovista, musta
suljettu pumppu vesiventtiilillä suoraan vesijohtoon liittämistä varten (2,5–6 bar), liitäntäkierre 1 tuuma sisäpuolella (suosittelemme puristuskestävää halkaisijaa 3/4 tuumaa), veden tarve noin 80 l/min
pumpun kapasiteetti ja pumpun pyyhkäisyvastus portaattomasti säädettävissä, enintään 80 l minuutissa
pumpun pyyhkäisyasento estää jumittumisen riskin
perustuksen ankkuri Tilausnumero 5.28003 (ei sisälly toimitukseen) galvanoidusta teräksestä
Mitat (pienet poikkeamat mahdollisia)
Tilausnumero 5.28000 Vipupumppu korkeus 0,75 m leveys 0,40 m halkaisija 0,30 m ulostuloputki Ø 0,06 m paino 45 kg
Tilausnumero 5.28003 Perustuksen ankkuri korkeus 0,30 m halkaisija 0,30 m paino 8 kg

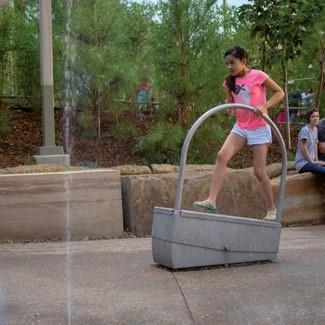

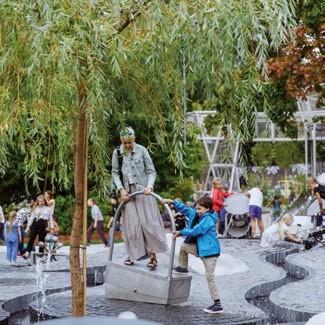

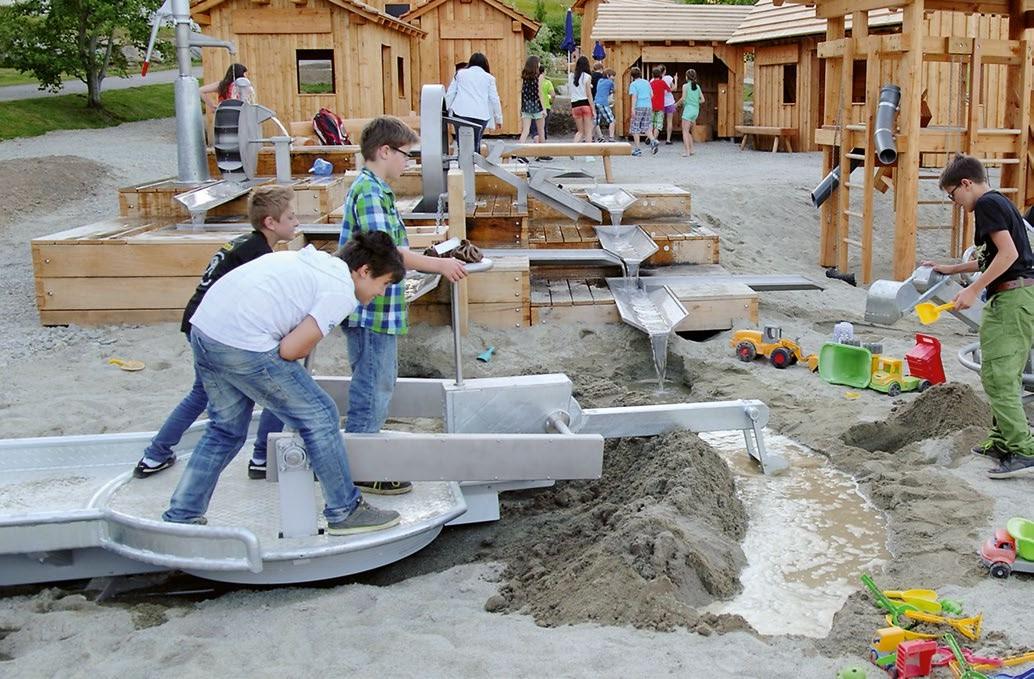

Leikkarvo
Keinu-pumppu on erittäin houkutteleva elementti vesileikkialueilla. Yksi lapsi voi käyttää pumppua siirtämällä painopistettään, mutta myös kaksi lasta voi yhdessä liikuttaa pumppua edestakaisin. Pidike tarjoaa turvallisuutta ja auttaa koordinoimaan liikettä muiden kanssa. Pumppu on saatavana myös sivuttaisella veden ulostulolla (erikoismalli), jota voidaan käyttää pienen kanavan tai kourun vesilähteenä. See-saw-pumpun ja suihkupään yhdistelmä on erityisen houkutteleva.
Se voi tuottaa korkean tai kuplivan vesisuihkun tyypistä riippuen. On hauskaa, jos pumppu ja suihkupää asennetaan ilman näkyvää yhteyttä toisiinsa ja suihkulähde yllättäen roiskuu ohikulkijoita.
Perusominaisuudet
- Voidaan käyttää myös vedenpaineen tuottamiseen
- Ainutlaatuinen ja omaperäinen
- Pelaamisen kannustin: putken pitäminen, kalteva pinta
- Liike: painopisteen siirtäminen
Suositellaan
- Koululaisille
- Nuorille
- Valvomattomat vesileikkialueet
Keinupumppu suoraan vesijohtoon liitettäväksi Keinupumppu veden syöttämiseen lammesta tai vastaavasta
Suunnittelutiedot
Vesihuollolle on suunniteltava yksilölliset ratkaisut suunnitelmien mukaan. Ajantasaiset tiedot vesihuollon liitännöistä ja muista teknisistä tiedot ovat ladattavissa taulukkomuodossa verkkosivuiltamme www.richter-spielgeraete.de
Tilausnumero 5.18600 Keinupumppu
Mittakaava 1:50
Turvallisuustarkastus standardin EN 1176 mukaisesti
Seuraavat piirustukset esittävät esimerkkejä erilaisista asennusmahdollisuuksista. Muita yhdistelmiä vesileikkituotteidemme kanssa on myös mahdollista. Keinupumpun tyyppi Asennus Ruiskutuspään tyyppi
Ruiskutuspään
Tilausnumero 5.18600 suoraan paineputkeen liitettäväksi
Tilausnumero 5.18700 veden syöttö lampista tai vastaavasta
1.paikan päällä tehdylle perustalle
maks. imukorkeus 3,50 m
Tekniset tiedot
pumpun kotelo kokonaan ruostumatonta terästä, lasikuulapuhallettu. Pintakuvioitu levy.
Sintrattu holkki
Kaikissa edestakaisin liikkuvissa osissa käytämme sintrattuja liukulaakereita, jotka ovat itsestään voitelevia ja helposti vaihdettavissa tarvittaessa.
Tarkemmat tiedot laatuominaisuuksista löytyvät hinnastosta.
kiinnitysputki on valmistettu halkaisijaltaan 42 mm:n metalliputkesta
Keinupumpun tyyppi ja vesiliitäntä riippuvat paikallisista olosuhteista
ulkoisen vesihuollon vaadittu halkaisija 1 tuuma
puristuskestävä tai tyhjiökestävä halkaisija 1 tuuma veden tarve noin 15 l/min
Mitat (pienet poikkeamat mahdollisia)
korkeus 1,25 m Pituus 1,00 m leveys 0,40 m jalustan enimmäiskorkeus 0,45 m paino 100 kg
Komponentit
1 keinupumppu perustuksen kehyksellä
Huom Alueille, joilla auringon säteily on voimakasta, tarjoamme puisen kansipinnan, joka vähentää lämpenemistä (tilausnumero 0.57300)
Asennustiedot vahvistettu pinta
Asennusta suunniteltaessa on varmistettava, että suihkupää tai vastaava ulostulo (esim. kivisuihkulähde) sijaitsee keinupumpun tasoa korkeammalla. Muussa tapauksessa vesi valuu läpi jatkuvasti.
5.18815
5.18810
2.betonialtaalle, jossa on pumpun liitäntä Tilausnumero 5.22000 ff. katso oma tuoteluettelo
Perustukset
1 kpl 90 x 35 x 50 cm kaivussyvyys 50 cm
Huomio
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään. Käyttöä varten aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, laitteet ovat saatavana myös merenkulkualusten teräksestä (V4A) valmistettuina.
5.18830
Leikkarvo

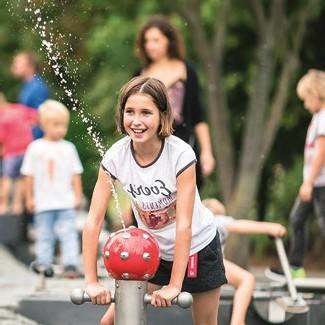

Hyvin suunniteltu vesipainike antaa vettä, kun sen päällä olevaa kirkkaanpunaista puolipalloa painetaan alas. Vesi tulee ulos pyöreänä verhon tavoin. Puolipalloa painettaessa aktivoituu venttiili, joka pysäyttää veden virtauksen 50 sekunnin kuluttua tai aikaisemmin (aika on säädettävissä).
Miellyttävän muotoilunsa ansiosta vesipainiketta voidaan käyttää myös vähemmän luonnollisissa leikkiympäristöissä.
Perusominaisuudet
- Laadukas muotoilu
- Automaattinen veden pysäytys
- Ainutlaatuinen ja omaperäinen
- Pelaamisen kannustin: pallonpuolisko, vesi
- Liike: fyysinen ponnistus
Suositellaan
- Koululaiset
- Valvottuja leikkialueita, kuten päiväkoteja, kouluja, iltapäiväkerhoja tai vastaavia
- Valvomattomat julkiset leikkialueet, kuten leikkikentät, puistot tai vastaavat
- Valvomattomat uima-altaat, kuten ulkouimaaltaat, seikkailu-uima-altaat tai vastaavat
- Valvomattomat vesileikkialueet
Esteetön
- Itsenäinen leikki
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
Tilausnumero: 5.18020
1 vesipainike ohjelmoitavalla huuhtelulaitteella suoraan paineputkeen liitettäväksi
Tilausnumero: 5.18022
1 Vesipainike asennuskotelolla ja ohjelmoitava huuhtelulaite suoraan paineputkeen liitettäväksi
Suunnittelutiedot
Vesisuihkupainike soveltuu vain suoraan paineputkeen liitettäväksi. Puolipallomaisen painikkeen painaminen aktivoi suihkupäät. Kun puolipallomaista painiketta painetaan kerran, venttiili, joka pysäyttää veden virtauksen automaattisesti 60 sekunnin kuluttua tai aikaisemmin (aika on säädettävissä).
Tekniset tiedot Tilausnumero:
5.18020 / 5.18022
Vesisuihkupainike ruostumattomasta teräksestä, lasipuhallettu, värillinen puolipallo RAL 3000, muut värit tilauksesta
liitäntä vesijohtoverkkoon integroitu galvanoituun pylvääseen; liitäntäkierre 3/4" sisäpuolella; min. 2,5 bar max. 6 bar vedenpaine
suosittelemme puristuskestävän halkaisijan 1/2 tuumaa veden tarve 24 l/min
Mitat (pienet poikkeamat mahdollisia)
korkeus 0,70 m halkaisija pylväs 0,10 m paino 26 kg
Tilausnumero: 5.18022 kuten edellä, mutta ohjelmoitavalla huuhtelulaitteella suoraan paineputkeen liitettäväksi.
Mittakaava 1:20
Asennustiedot Vahvistettu pinta Perustukset 1 kpl 40 x 40 x 30 cm, kaivussyvyys 80 cm
Pakkaskaudella venttiilillä varustettu sisäosa on purettava. Aukko voidaan sulkea talvikannella, tilausnumero 0.97840 (katso hinnasto).
Huomio: Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään. Käyttöä aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, varten laite on saatavana myös merenkulkualusten teräksestä (V4A). Tilausnumero
Vesihuollolle on suunniteltava yksilölliset ratkaisut suunnitelmien mukaan.
Ajantasaiset tiedot vesihuollon liitännästä ja muut tekniset tiedot ovat ladattavissa taulukkomuodossa verkkosivuiltamme www.richter-spielgeraete.de.

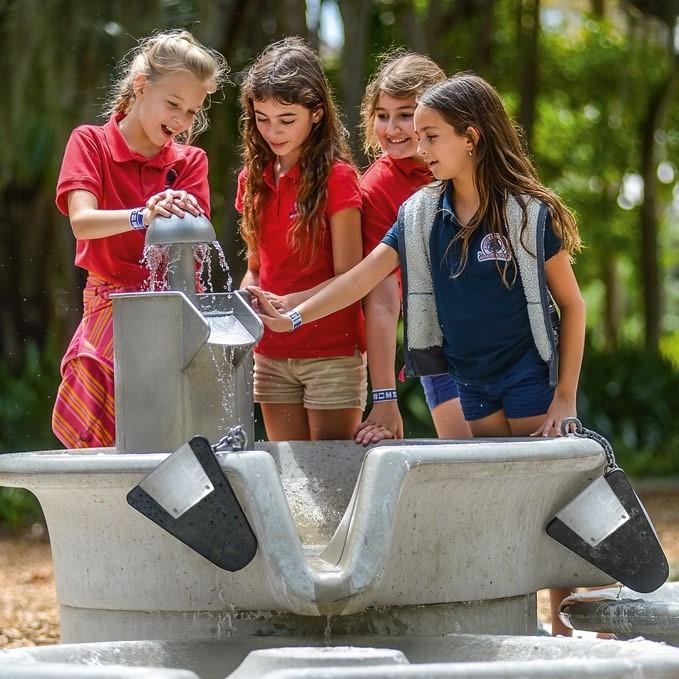

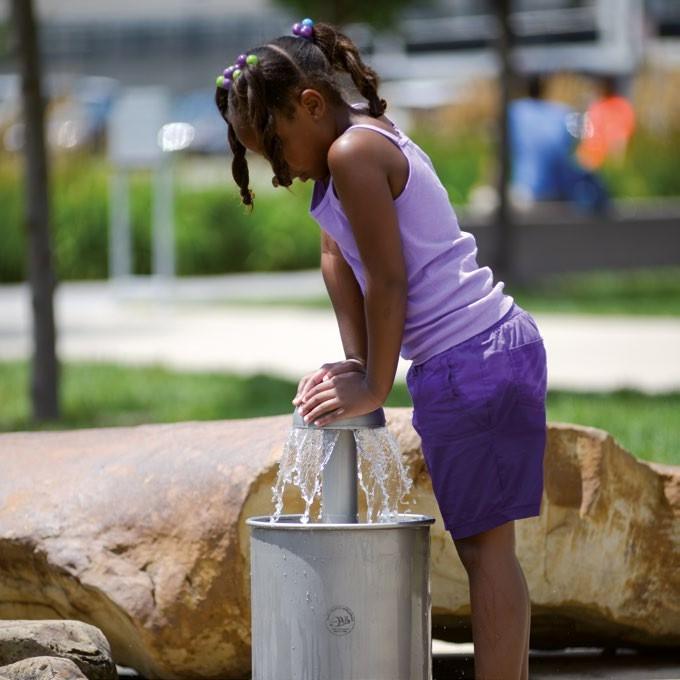

Toiminta ja leikkarvo

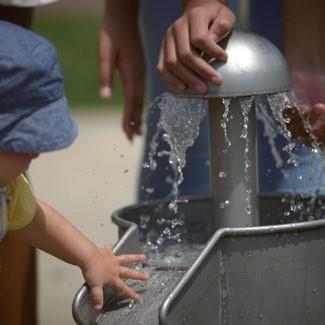

Hyvin suunniteltu Sienipumppu -laite antaa vettä, kun sen yläpuolella olevaa puolipalloa painetaan alas. Vesi tulee ulos pyöreänä verhon tavoin.
Kun puolipalloa painetaan kerran, venttiili aktivoituu ja pysäyttää veden virtauksen 50 sekunnin kuluttua tai aikaisemmin (aika on säädettävissä). Miellyttävän muotoilunsa ansiosta
Sienipumppu -laitetta voidaan käyttää myös vähemmän luonnollisissa leikkiympäristöissä.
Perusominaisuudet
- Laadukas muotoilu
- Automaattinen veden pysäytys
- Ainutlaatuinen ja omaperäinen
- Pelaamisen kannustin: pallonpuolisko, vesi
- Liike: fyysinen ponnistus
Suositellaan
- Koululaiset
- Valvottuja leikkialueita, kuten päiväkoteja, kouluja, iltapäiväkerhoja tai vastaavia
- Valvomattomat julkiset leikkialueet, kuten leikkikentät, puistot tai vastaavat
- Valvomattomat uima-altaat, kuten ulkouimaaltaat, seikkailu-uima-altaat tai vastaavat
- Valvomattomat vesileikkialueet
Esteetön
- Itsenäinen leikki

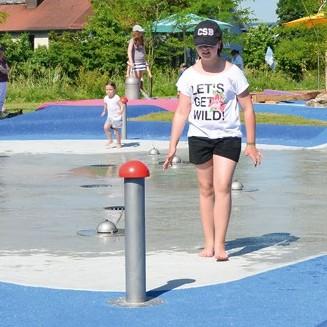

Sienipumppu
Sienipumppu betonialtaille Sienipylväspumppu
Suunnittelutiedot
Vesihuollolle on suunniteltava yksilölliset ratkaisut suunnitelmien mukaan.
Ajantasaiset tiedot vesihuollon liitännöistä ja muista teknisistä tiedot ovat ladattavissa taulukkomuodossa verkkosivuiltamme www.richter-spielgeraete.de
Tekniset tiedot
Tilausnumero 5.18000/5.18002/5.18005 Sienipumppu
Tilausnumero 5.18030
Sienipylväspumppu
Turvallisuustarkastus standardin EN 1176 mukaisesti
5.18000 - 5.180055.18006
Tilausnumero 5.18006 Perustan ankkuri
Mittakaava 1:20
5.18030
Sienijouset kokonaan ruostumatonta terästä, lasikuulapuhallettuja, itsestään palautuvalla paineventtiilillä
Perustuksen ankkuri Tilausnumero 5.18006 galvanoidusta teräksestä
Mitat (pienet poikkeamat mahdollisia)
korkeus 0,70 m leveys 0,45 m halkaisija 0,30 m paino
Sienijousi 37 kg Sienipylväsjousi 24 kg
Perustuksen ankkuri korkeus 0,40 m halkaisija 0,30 m paino 8 kg
Komponentit
1 kpl kutakin
Asennustiedot
Pintamateriaalin vaatimukset: suositellaan kivilaattoja tai vastaavaa materiaalia, jossa on viemärikaivo.
Sienipumppu, tilausnumero 5.18000, voidaan asentaa luonnonkivelle, jalustalle jne. Tilausnumero 5.18002 kuten edellä, mutta ohjelmoitavalla huuhtelulaitteella suoraan paineputkeen liitettäväksi.
Sienipumppu, tilausnumero 5.18005, voidaan asentaa betoniin Vesialtaat, tilausnumerot 5.22000, 5.22100, 5.24200 ja 5.24400.
Sienipumppu, tilausnumero 5.18030, voidaan asentaa paikan päällä betoniperustalle.
1 kpl 40 x 40 x 30 cm kaivussyvyys 60 cm
Sienipumppu ja sienipylväspumppu on kytkettävä suoraan vesijohtoverkkoon (2,5–6 bar). liitäntäkierre 3/4 tuumaa sisäpuolella (suosittelemme puristuskestävää halkaisijaltaan 3/4 tuumaa), veden tarve noin 24 l/min
Pakkaskaudella venttiilillä varustettu upotusosa on purettava. Aukko voidaan sulkea talvikannella, tilausnumero 0.97840 (katso hinnasto).
Huomio:
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään. Käyttöä varten aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, laite on saatavana myös merenkulkualusten teräksestä (V4A).

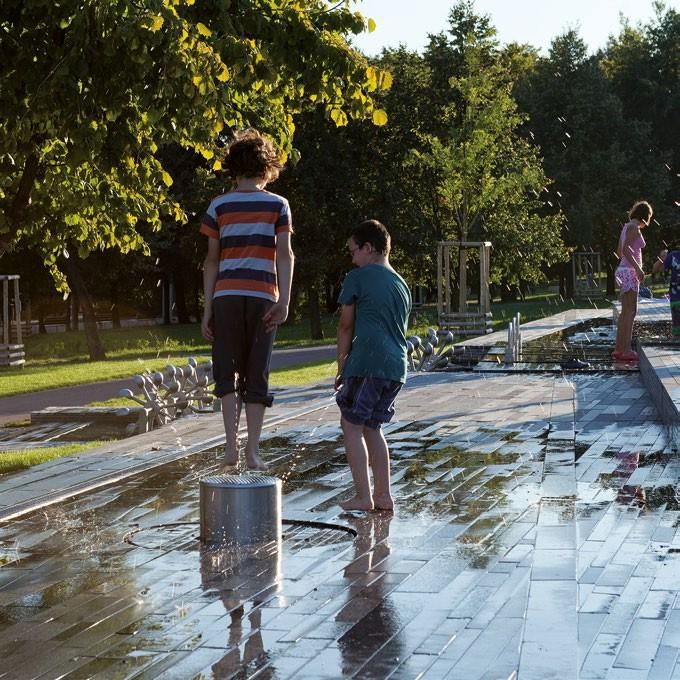

Leikkarvo

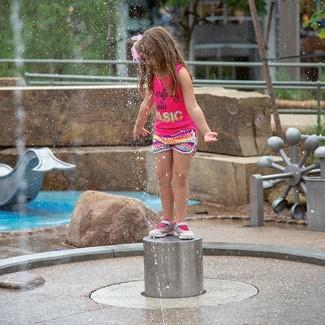

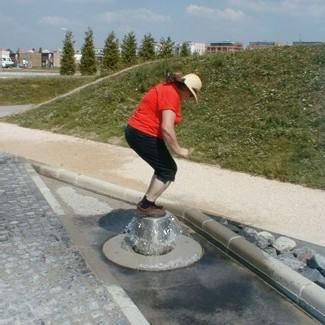

Seisomalla, hyppimällä ylös ja alas tai siirtämällä painoa, vesi tulee ulos metallisylinteristä. Kun tietty tasapaino saavutetaan, vesi saa sienen muodon. Mahdollisuus luoda kauniisti muotoiltu, säännöllinen vesikorkki omalla liikkeellä on motivoivaa ja antaa tyydytystä. Sienilähdettä voidaan käyttää myös vedenjakelunaeräänlaisena jalkapumpuna.
- pienille vesivirtauksille, jotka voidaan luoda lyhyeksi ajaksi leikin avulla.
Perusominaisuudet
- Veden syöttö ja veden muotoilu yhdistettynä
- Ainutlaatuinen ja omaperäinen
- Leikkimisen kannustin: kiiltävä metallipinta, uteliaisuus
- Liike: hyppiminen, painon siirtäminen
Suositellaan
- Koululaisille
- Vesileikkialueet, valvottuina ja ilman valvontaa
Sienilähde
Suunnittelutiedot
Vesihuollolle on suunniteltava yksilölliset ratkaisut suunnitelmien mukaan.
Ajantasaiset tiedot vesihuollon liitännöistä ja muista teknisistä seikoista tiedot ovat ladattavissa taulukkomuodossa verkkosivuiltamme
www.richter-spielgeraete.de
5.25500 / 5.25600
Tilausnumero 5.25500
Sienisuihkulähde asennettavaksi vesisäiliöön
Tilausnumero 5.25600
Sienisuihkulähde asennettavaksi kuiville alueille
Tekniset tiedot
ruostumattomasta teräksestä valmistettu sylinteri, lasipuhallettu jalustalevy kohokuvioidusta levystä, jossa pyöreä aukko molemmat kannet betonia, kesäkansi kumitiivisteellä vesisäiliö ruostumattomasta teräksestä, lasikuulapuhallettu liitäntä paineputkeen maks. 6 bar, liitäntäkierre 1 tuuma sisäpuolella (suosittelemme puristuskestävää halkaisijaa 3/4 tuumaa), veden tarve noin 40 l/min
Tilausnumero 5.25500 Sienilähde betonikotelo sisältää: imupumpun jalustalla, tyhjennysliitännän ja liitännän ilmanpoistoputkelle veden syöttö 1 1/2 tuuman PE-putken kautta hieman korotetusta vesisäiliöstä, jossa on uimuriventtiili vesisäiliö on vesialtaan ulkopuolella Vesihuollon rinnalle on asennettava paineentasausputki.
Tilausnumero 5.25600 Sienisuihkulähde Säiliö on integroitu akseliin. Muut osat ovat rakenteeltaan identtisiä.
Mitat (pienet poikkeamat mahdollisia)
Tilausnumero 5.25500 Sienilähde
pohjalevy halkaisija 0,35 m korkeus 0,40 m betonikotelo halkaisija 1,10 m korkeus 0,75 m = asennussyvyys vesisäiliö kelluvalla venttiilillä pituus 0,60 m leveys 0,50 m syvyys 0,50 m kokonaispaino 800 kg
Tilausnumero 5.25600 Sienisuihkulähde
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
Tilausnumero 5.25500 Sienilähde 1 sienipumppu esiasennettuna betonikoteloon kannella
1 talvikansi ruostumattomasta teräksestä 1 vesisäiliö
Tilausnumero 5.25600 Sienisuihkulähde 1 sienipumppu esiasennettuna betonikoteloon kannella
1 talvikansi ruostumattomasta teräksestä
5.25500 / 5.25600
Mittakaava 1:100
Asennustiedot
Pintakäsittelyvaatimukset vastaavat putoamiskorkeutta ≤ 0,60 m (katso tarkemmat tiedot hinnastosta)
Suositus: vahvistettu pinta tai vesitiivis pinta, ei hiekkaa, ei soraa
Perustukset
Kaivannon syvyys betonikaivolle Ø 1,50 m, syvyys 0,60 m / 0,75 m
Pakkasella pumpun sylinterin osa on purettava ja poistettava. Komponentteihin kuuluu myös kansi, jolla kuilu suljetaan pakkaskaudella.
jalustalevy halkaisija 0,35 m korkeus 0,40 m betonikotelo halkaisija 1,10 m korkeus 0,75 m = asennussyvyys kokonaispaino 800 kg
Huomio: Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään. Käyttöä varten aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, laite on saatavana myös merenkulkualusten teräksestä (V4A).
Leikkarvo Kelluva vesivarasto on usein vesileikkien keskeinen elementti. Erinomainen tapa siirtää vettä alemmalta tasolta ylemmälle on Arkhimedeen ruuvi, vanha vesiruuvien toimintaperiaate. Sen pyöriminen imee vettä alemmasta altaasta, kun se liikkuu ylöspäin spiraalin liikkeen mukana, ja kaataa sen ylempään altaaseen. Tätä fysikaalista prosessia havainnoidaan tarkasti ja käytetään mielellään veden siirtämiseen. Avoin spiraali tekee prosessin näkyväksi, ja sitä voidaan käyttää jopa kiinteiden materiaalien, kuten soran, siirtämiseen.
Perusominaisuudet
- Laadukas muotoilu
- Yllättävä vanha periaate
- Kannustaa yhteistyöhön ja viestintään
- Pelaamisen kannustin: houkutteleva muotoilu, uteliaisuus
- Liike: fyysinen ponnistus, kääntyminen
Suositellaan
- Koululaiset
- Nuorille
- Valvomattomat julkiset leikkialueet, kuten leikkikentät, puistot tai vastaavat
- Valvomattomat uima-altaat, kuten ulkouimaaltaat, seikkailu-uima-altaat tai vastaavat
Esteetön
- Itsenäinen leikki

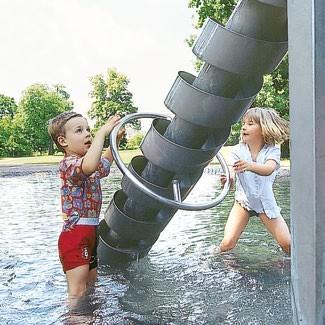

Arkimedeen ruuvit erilaisilla käyttömekanismeilla
Tilausnumero 5.20500
Arkimedes-ruuvi avoinna, ruostumaton teräs betonialtaan pohjalla avoin ruuvi, sivun korkeus 7 cm, pituus 1,25 m käyttömekanismi kampikiinnityksellä tukikaarella ulostulo yläosassa betonialtaaseen
Eitomittakaava
Tilausnumero 5.20800, projekti räätälöity
Archimedes-ruuvi avoin, ruostumaton teräs Esimerkkejä 45° kaltevuudella
Esimerkki 1, tilausnumero 5.20800 betonialtaan pohjalla avoin ruuvi, sivun korkeus 7 cm, pituus 2,00 m käyttömekanismi käsipyörällä, Ø 40 cm kiinnitys yläosassa korkealla tukikaarella kanavalla tai vastaavalla rakennettu paikan päällä kanavalla tai vastaavalla rakennettu paikan päällä
Esimerkki 2, tilausnumero 5.20800 kiinnityslaippa ja suojalevy alaosassa avoin ruuvi, sivun korkeus 14 cm pituus 3,50 m vahvalla akselilla vetomekanismi, kääntörengas Ø 60 cm paluuraja kiinnitys yläosassa korkealla tukikaarella ja valumakourulla kanavalla tai vastaavalla paikan päällä rakennettuna
Esimerkki 3, tilausnumero 5.20800 kiinnityslaippa ja suojalevy pohjassa avoin ruuvi pituus 4,25 m vahvalla akselilla vetomekanismi spiraalikartion kanssa sisältää paluurajoittimen ja kehyksen kiinnitys yläosassa korkealla
Tekniset tiedot
Kaikki Archimedes-ruuvit on varustettu itsevoitelevilla laakereilla.
Tilausnumero 5.20500 Avoin Archimedes-ruuvi, ruostumaton teräs, lasikuulapuhallettu, s. luonnos
min.
vahvistettu tukikaari ja poistualtaan kanavalla min.
Vain spiraalikartio tai vastaava 45° kaltevuudella rakennettu paikan päällä
Huom
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään.
Tilausnumero 5.20800 Avoin Archimedes-ruuvi, ruostumaton teräs, lasikuulapuhallettu, ks. esimerkit avoin ruuvi, jossa on kaksi sivukorkeutta: 7 cm noin 0,3 l/kierros, min. vedenkorkeus 20 cm 14 cm noin 1,5 l/kierros, min. vedenkorkeus 25 cm
Mitat (pienet poikkeamat mahdollisia) katso esimerkit
Optimaalinen kuljetus saavutetaan 45°:n kaltevuudella.
Arkimedes-ruuvit on suunniteltu modulaariseksi järjestelmäksi – sopivat laakerit, käyttömekanismit ja kiinnityselementit voidaan yhdistellä halutulla tavalla.
alalaakeri
- Betoniallas
- Kiinnityslaippa suojalevyllä
- Kampimekanismi
- Käsipyörä Ø 40/Ø 60 cm
- Kääntörengas, missä tahansa aksiaalisessa asennossa Ø 60 cm
- Kierrekartio, missä tahansa aksiaalisessa asennossa
yläkiinnitys
- Kaari betonialtaalla
- Korkea tukikaari, jossa on/ei ole ulosvirtausalta
- Korkea vahvistettu tukikaari putken halkaisija 60,3 mm säädettävä korkeus enintään 1 m
- Korkea vahvistettu tukikaari putken halkaisija 76 mm säädettävä korkeus 1–2 m
- Tukikaari pyöreille vesisäiliöille 5.24200/5.24400
Paino ja mukana toimitettavat komponentit riippuvat laitteistotyypistä.
Asennustiedot Pintavaatimukset ei putoamiskorkeutta standardin mukaan Suositus: maanalainen, sopiva raskaaseen pulttaukseen, viemäröinti Vesihuolto sekä säiliö ja keräysallas, jos sovellettavissa, on toimitettava paikan päällä (asiakkaan toimesta).
Perustus – tyypistä riippuen
Käyttöä aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, varten laitteet ovat saatavana myös merenkulkualusten teräksestä (V4A).
Suunnittelu
Olemme kehittäneet erilaisia ruuveja ja käyttömekanismeja laajentaaksemme suunnittelijan käyttömahdollisuuksia. Korkealla tai matalalla reunalla varustettu avoin ruuvi pystyy ylittämään suuria korkeuseroja ja osoittaa vaikuttavalla tavalla Arkhimedeen lain fysikaalisen vaikutuksen. Erilaisten käyttömekanismien, kuten kampi, kääntörengas ja käsipyörä, käyttö on tiiviisti yhteydessä spiraalin pituuteen ja sen kääntämiseen tarvittavaan voimaan.
Suunnittelutiedot
Autamme mielellämme suunnitteluprosessissanne, jotta löydätte oikeat lisävarusteet.
Tätä varten tarvitsemme tietoja alemman vesisäiliön ja ulosvirtauksen tasoista, halutusta veden tuotosta ja veden syöttötavasta
Arkimedeen ruuvit erilaisilla käyttömekanismeilla
Daavid ja Goljat Sinun on käytettävä kaikki fyysinen voimasi, jotta voit kuljettaa vettä matalalta tasolta paljon korkeammalle tasolle spiraalikartion avulla. Juokseva rumpu voidaan sijoittaa eri korkeuksille: alaosaan, jotta vesi "ruuvataan" ylöspäin, tai yläosaan, jotta vesi kuljetetaan alaosasta yläosaan. Tämä erityinen Arkhimedes ruuvi toimii siis samalla tavalla kuin ”Daavid ja Goljat”: Daavidin voima on piilossa; ruuvi ulottuu syvälle kaivoon, kun taas Goljat näyttää vaikuttavasti koko voimansa.
Leikkarvo
Vesileikkilaitteet, joita ei ole asennettu luonnolliseen ympäristöön tyypillisiä muotoiluelementtejä käyttäen, muuttuvat mielenkiintoisiksi muiden erityispiirteiden ansiosta. Tekninen näköinen pyörivä kuljetin kauhoo vettä, kaataa sen eri muotoisiin astioihin, jotka täyttyvät peräkkäin kuin kaskadi, ja lopulta päästää veden virtaamaan alas. Vesi voidaan kokea vilkkaassa, jatkuvasti muuttuvassa muodossa. Kippausalustat voidaan myös yhdistää muihin vettä kauhoaviin elementteihin.
Perusominaisuudet
- Ainutlaatuinen ja omaperäinen korkealaatuinen metallirakenne
- Ainutlaatuinen muotoilu
- Pelaamisen kannustin: suuri pyörä
- Liikunta: fyysinen rasitus
Suositellaan
- Lastentarhan lapsille
- Koululaisille
- Valvomattomat julkiset leikkialueet, kuten leikkikentät, puistot tai vastaavat
- Valvomattomat uima-altaat, kuten ulkouimaaltaat, seikkailu-uima-altaat tai vastaavat
Esteettömät
- Itsenäinen leikki

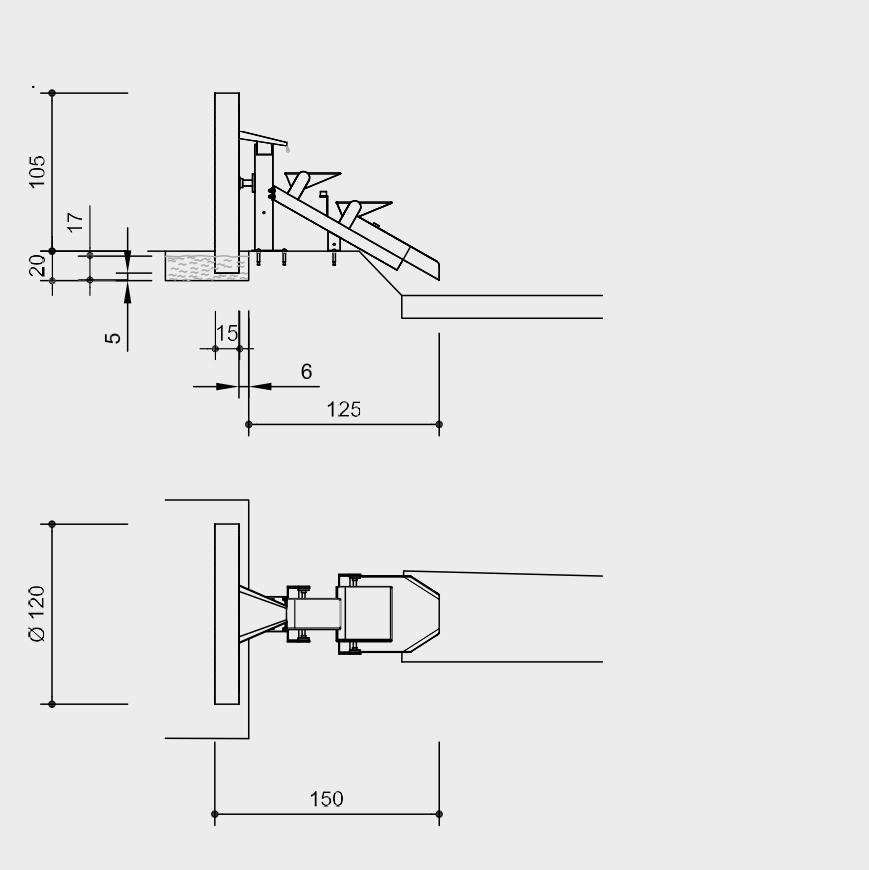

Kiertävä kuljetin kallistuvilla alustoilla
Tilausnumero 5.20850
Kiertävä kuljetin kallistuvilla alustoilla
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
1 pyörivä kuljetin ulosajolla 1 kouruelementti, jossa 2 kallistuvaa alustaa
Mittakaava 1:50
Mittakaava1:50
Asennustiedot
Pintamateriaalin vaatimukset ei putoamiskorkeutta standardin mukaan
Suosittelemme maanalaisia asennuksia raskaaseen pulttaukseen ja viemäröintiin
Veden syvyys: oikean toiminnan varmistamiseksi veden syvyyden on oltava vähintään 16 cm. Vesihuolto ja vesisäiliö on järjestettävä paikan päällä.
Perustukset
Tukipylväät laipoilla ruuvikiinnitystä varten.
Huomio
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään. Käyttöä aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, varten laitteet ovat saatavana myös merenkulkualusten teräksestä (V4A).
Tekniset tiedot
Koko laite on valmistettu ruostumattomasta teräksestä, lasikuulapuhallettu
Rullalaakerit
Ruostumattomasta teräksestä valmistetut rullalaakerit pyöriville osille, helppo huoltaa ja vaihtaa, tiivistetyt
Laadun ominaisuuksista on tarkempia tietoja hinnastossa.
Mitat (pienet poikkeamat mahdollisia)
Pituus 1,50 m halkaisija 1,20 m paino 130 kg

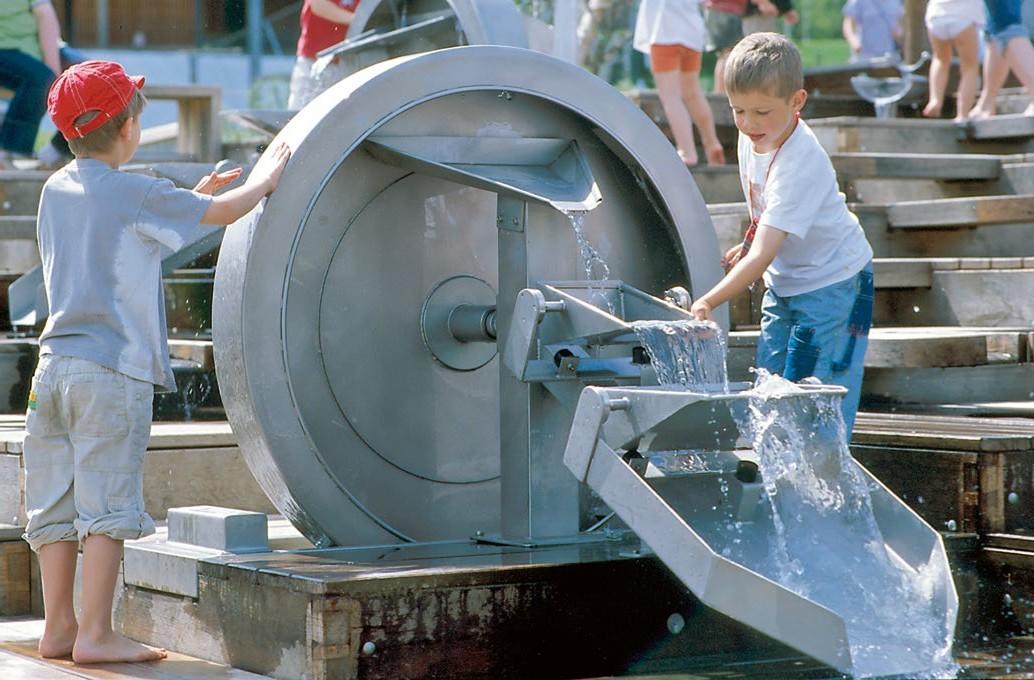

Leikkiarvo
Tämä laite on kauniisti muotoiltu vesikuuppa, jossa lapset voivat leikkiä ja tarkkailla veden virtausominaisuuksia.
Kun pyörää käännetään ympäri, vesi imetään altaasta. Vesi valuu sitten molemmin puolin oleviin kanaviin. Kanavat ohjaavat veden virtausastiaan, josta se ohjataan takaisin altaaseen vedenpoistoputken kautta. Kanaviin tulevan veden määrä vaihtelee pyörän pyörimisnopeuden mukaan. Vesi voi esimerkiksi virrata molemmilta puolilta astiaan, jolloin virtauksen muoto muuttuu jatkuvasti.
Perusominaisuudet
- Erityinen tekninen ratkaisu veden ottamiseen ja jakeluun
- Palkittu muotoilu
- Veden virtauksen ansiosta molemmilta puolilta voidaan havaita erityisiä virtausmuotoja
- Scooping Wheel voidaan yhdistää myös muihin vesileikkijärjestelmiin
- Ainutlaatuinen ja omaperäinen
- Kannustin leikkimiseen: iso pyörä
Suositellaan
- Lastentarhan lapsille
- Koululaisille
- Valvomattomat julkiset leikkialueet, kuten leikkikentät, puistot tai vastaavat
- Valvomattomat uima-altaat, kuten ulkouimaaltaat, seikkailu-uima-altaat tai vastaavat
Esteetön
- Itsenäinen leikki

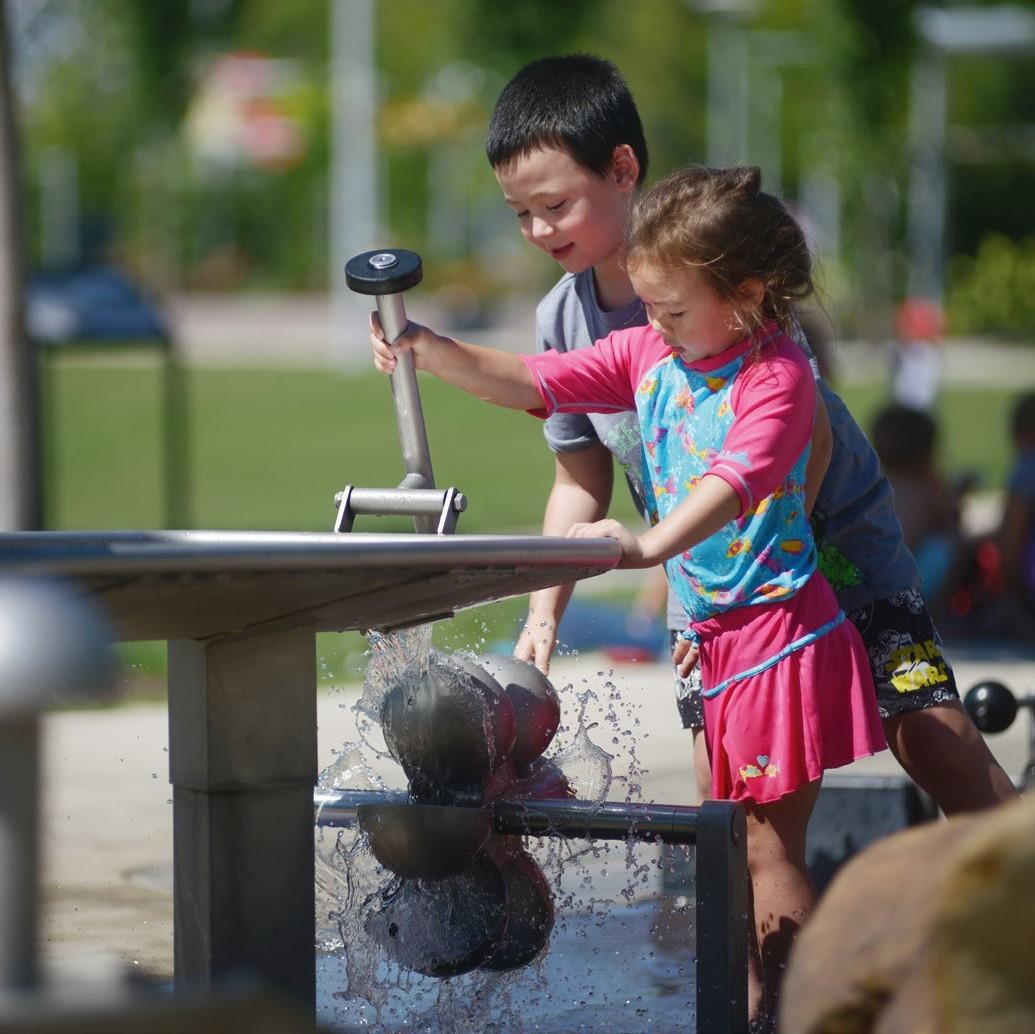

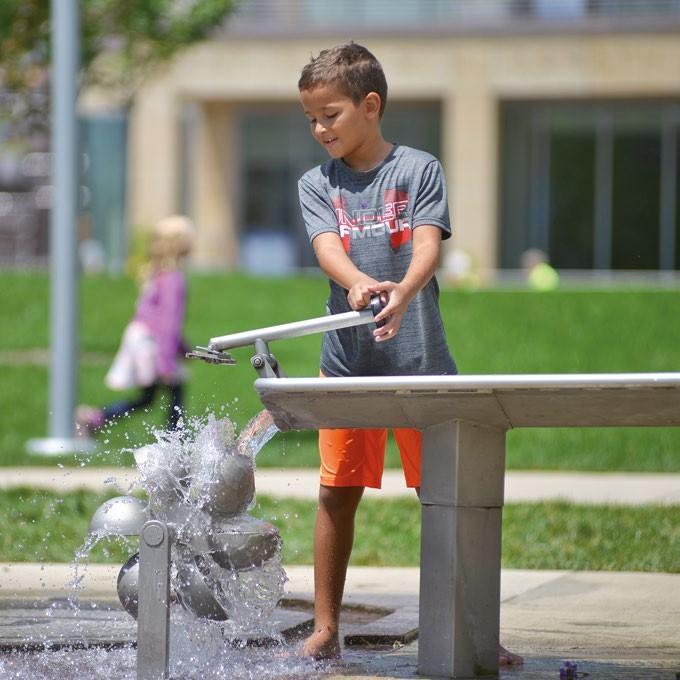

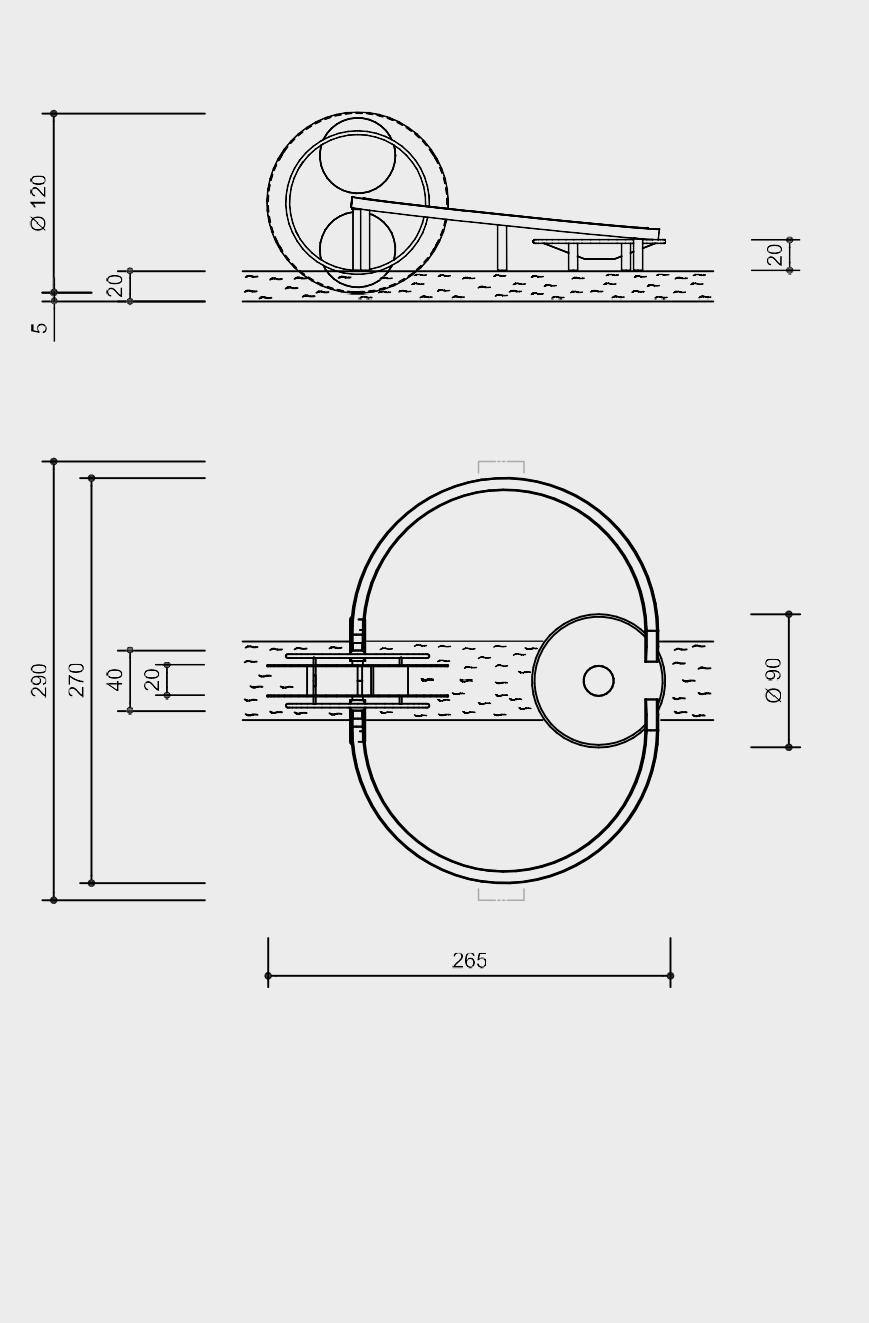

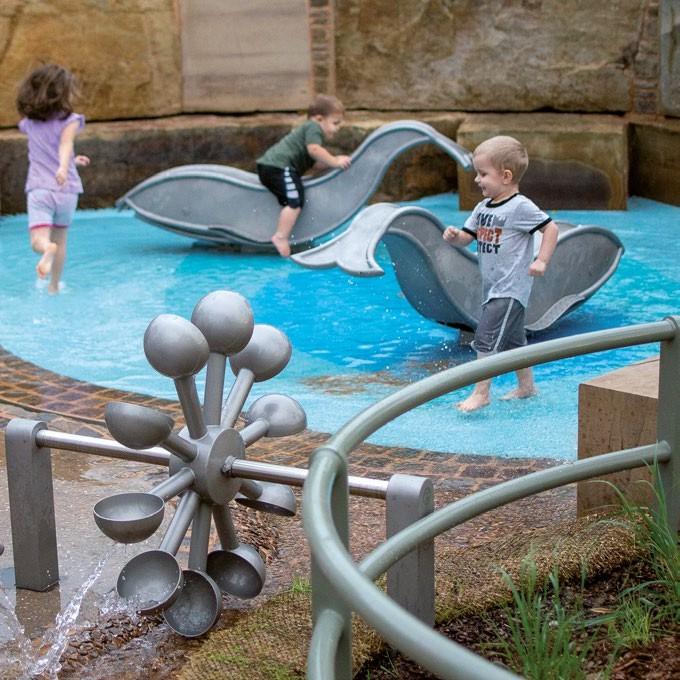

Kauhapyörä Vesikauha
Tilausnumero 5.42010 Vesikauha
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
Tilausnumero 5.42010 Vesikauha
1 kauhapyörä laakereilla ja vuorotellen toimivalla vedenpoistolla
1 teline
2 vesikanavaa
1 virtausastia
Tilausnumero 5.20880 Kauhaluspyörä
1 kauhapyörä laakereilla ja vuorotellen virtaavalla vedellä
1 teline
Tekniset tiedot
Koko laite ruostumatonta terästä, lasikuulapuhallettu
helppo ajaa huoltovapaissa muovilaakereissa
kätevät reunat
Mitat (pienet poikkeamat mahdollisia)
Tilausnumero 5.20880 Kauhaluspyörä halkaisija 1,20 m paino 70 kg
Tilausnumero 5.42010 Vesikauha korkeus 1,20 m Pituus 2,65 m leveys 2,70 m paino 130 kg
Virtauslautanen halkaisija 0,90 m korkeus 0,20 m
Huomio: Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään. Käyttöä varten aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, laitteet ovat saatavana myös merenkulkualusten teräksestä (V4A) valmistettuina.
Mittakaava 1:50
Asennustiedot
Pintamateriaalin vaatimukset ei putoamiskorkeutta standardin mukaan Suositus: päällyste tai vastaava pinta, jossa on vedenpoisto Veden syvyys: oikean toiminnan varmistamiseksi veden syvyyden on oltava vähintään 20 cm.
Vesihuolto ja vesisäiliö on järjestettävä paikan päällä.
Perustukset
Tilausnumero 5.20880 Kauhaluspyörä
2 kpl 50 x 30 x 40 cm
Kanavat
6 kappaletta 30 x 30 x 40 cm
Virtausastia
2 kpl 65 x 30 x 40 cm kaivussyvyys kukin
60 cm
Leikkiarvo
Suunnittelija sai inspiraation tähän erityiseen vedenkuljetustapaan ei kapteeni Nemon sukellusveneestä, vaan ammoniitin kaltaisesta pääjalkaisesta nauti-lus pompilius -lajin kierteisestä kotilokotelosta.
Kun suurta kiekkoa käännetään, kuljetuskotilo alkaa imeä vettä ja päästää sen valua keskikohdan läpi. Suurin kuljetuskorkeus vastaa pyörän säteellä. Nautilus-etana on erittäin houkutteleva vedenjakelujärjestelmä vesileikkijärjestelmille ja vaatii fyysistä ponnistelua.
Perusominaisuudet
- Laadukas muotoilu
- Tilaa säästävä kuljetinruuvi
- Pelaamisen kannustin: iso pyörä
- Liike: fyysinen ponnistus
Suositellaan
- Koululaisille
- Nuorille
- Valvomattomat julkiset leikkialueet, kuten leikkikentät, puistot tai vastaavat
- Valvomattomat uima-altaat, kuten ulkouimaaltaat, seikkailu-uima-altaat tai vastaavat
- Valvottuja tai valvottomia vesileikkialueita
- Vapaa-ajanpuistot

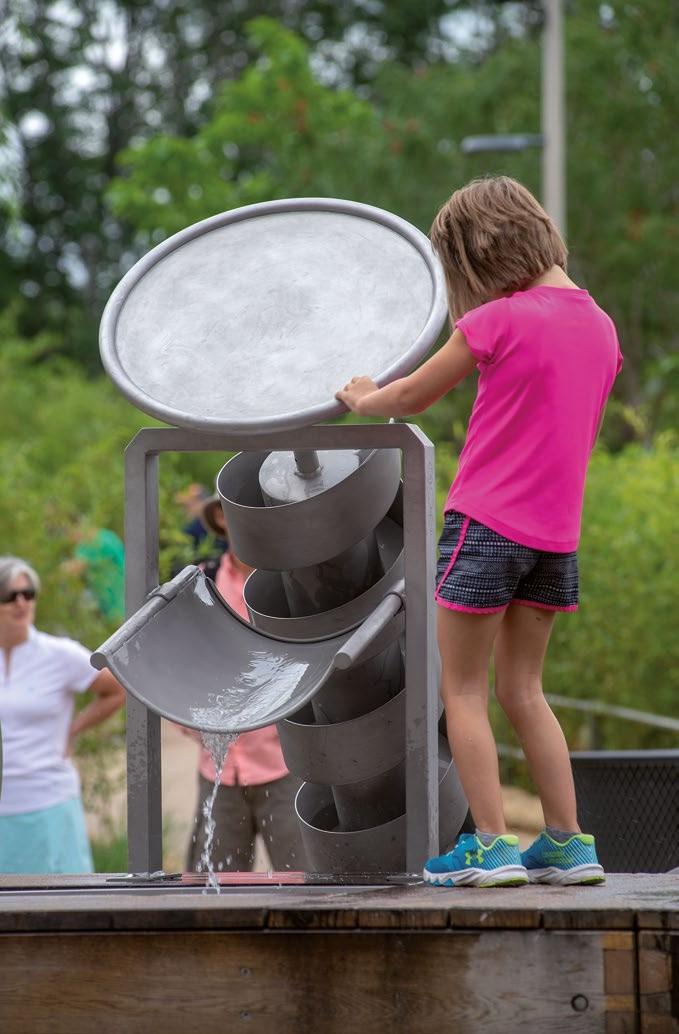

Nautilus-etana impulssikourulla ja kauhalla
Nautilus-etana
Tilausnumero 5.42050 Nautilus-ruuvi impulssikourulla ja kauhapyörällä noin noin noin noin
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
Tilausnumero 5.42050 Nautilus Snail
1 Nautilus Snail
1 teline
1 Impulssikouru
1 pieni kauhapyörä
Tilausnumero 5.15910
Tilausnumero 5.42060 Nautilus-kotilo
1 Nautilus-kotilo
Mittakaava 1:50
Asennustiedot
Pintamateriaalin vaatimukset ei putoamiskorkeutta standardin mukaan
Oikean toiminnan varmistamiseksi veden syvyyden on oltava vähintään 30 cm. Jotta Nautilus-etana kuljettaa riittävästi vettä, sen on oltava noin 20 cm syvällä vedessä. Veden syöttö, kauho ja keräysallas ovat asiakkaan vastuulla.
Perustukset riippuu kokonaisasennuksesta
Huomio
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään. Käyttöä aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, varten laitteet ovat saatavana myös merenkulkukäyttöön soveltuvasta teräksestä (V4A).
Tekniset tiedot
Koko laite ruostumatonta terästä, lasikuulapuhallettu
Rullalaakerit
Ruostumattomasta teräksestä valmistetut rullalaakerit pyöriville osille, helppo huoltaa ja vaihtaa, tiivistetyt
Laadun ominaisuuksista on tarkempia tietoja hinnastossa.
Tilausnumero 5.42050 Nautilus Snail Impulsekouru ruostumattomasta teräslevystä, paksuus 2 mm, tarttumaystävällisellä reunalla
lukituselementti kumia
Pieni kauhapyörä metallilevyn paksuus 3 mm puolipallon halkaisija 150 mm
Mitat (pienet poikkeamat mahdollisia)
Tilausnumero 5.42050 Nautilus-etana korkeus 1,45 m Pituus 3,15 m halkaisija 1,60 m paino 175 kg
Tilausnumero 5.42060 Nautilus-kotilo korkeus 1,45 m pituus 0,80 m halkaisija 1,60 m paino 140 kg
Veden virtaus
Leikkiarvo

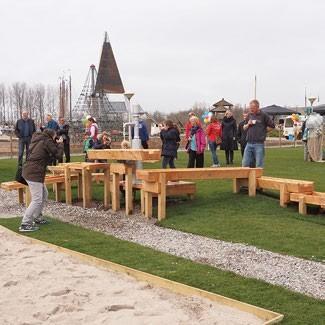

Puinen vesikourujärjestelmämme koostuu 10 eri muotoisesta ja eri toiminnoilla varustetusta elementistä, jotka voidaan yhdistellä yksilöllisiksi vesileikkilaitteiksi Kouruissa on erilaisia liikkuvia sulkimia, ja ne voidaan asentaa kaltevaan tai vaakasuoraan asentoon. Ne mahdollistavat mielenkiintoisia vesileikkejä, jotka ovat erityisen houkuttelevia lapsille. Kourut – joista osa on pöydän levyisiä – voidaan käyttää mutaleikkeihin ja veden jakeluun. Jalat ovat ylipitkät, joten ne voidaan leikata eri tasoille rakennuksen puolella. Näin voidaan ottaa huomioon erityistarpeet, esimerkiksi pyörätuolissa olevat lapset. Tämä vesikourujärjestelmä voidaan yhdistää erilaisiin vesipyöriin ja Arkhimedeen ruuveihin.
Perusominaisuudet
- Ergonomisten vaatimusten mukaiset lasten mittasuhteet
- Aisteja miellyttävän luonnonpuun käyttö; puun kaunis rakenne tulee käytön myötä yhä paremmin esiin
- Kannustin leikkimiseen: puu, hiekka, vesi
- Liikunta: motoriset toiminnot
Suositellaan
- Lastentarhan lapsille
- Valvottuja leikkialueita, kuten päiväkoteja, kouluja, iltapäiväkerhoja tai vastaavia
- Julkiset leikkialueet, kuten päiväkodit, koulut, iltapäiväkerhot tai vastaavat
- Valvomattomat vesileikkialueet
Esteettömät
- Itsenäinen leikki

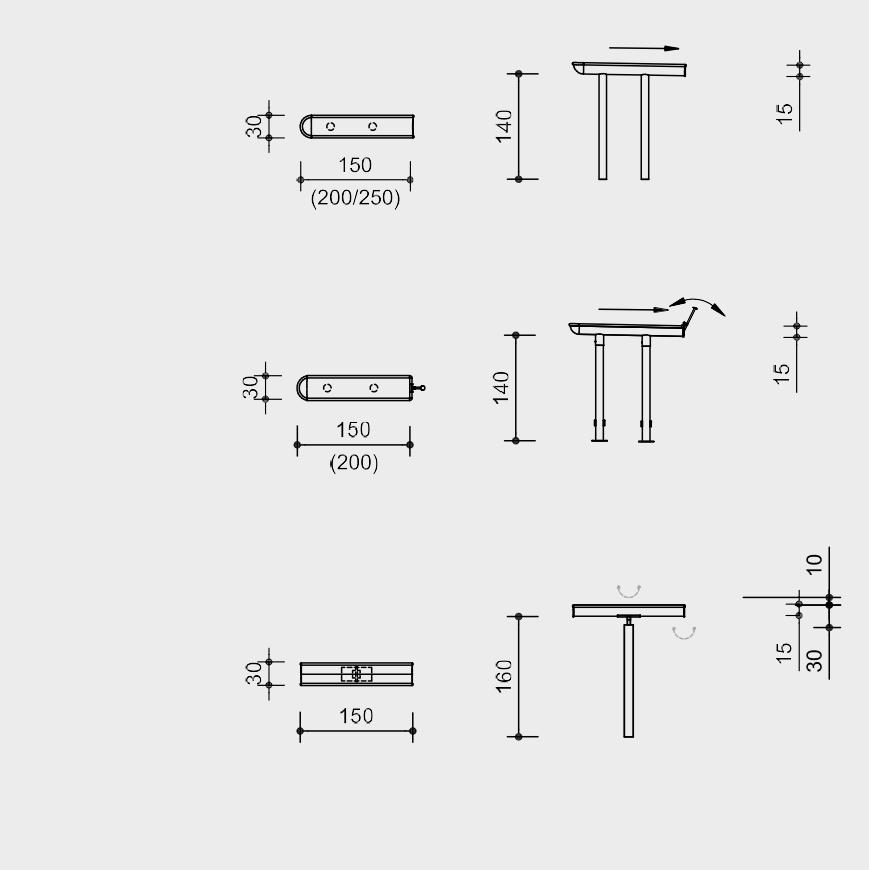

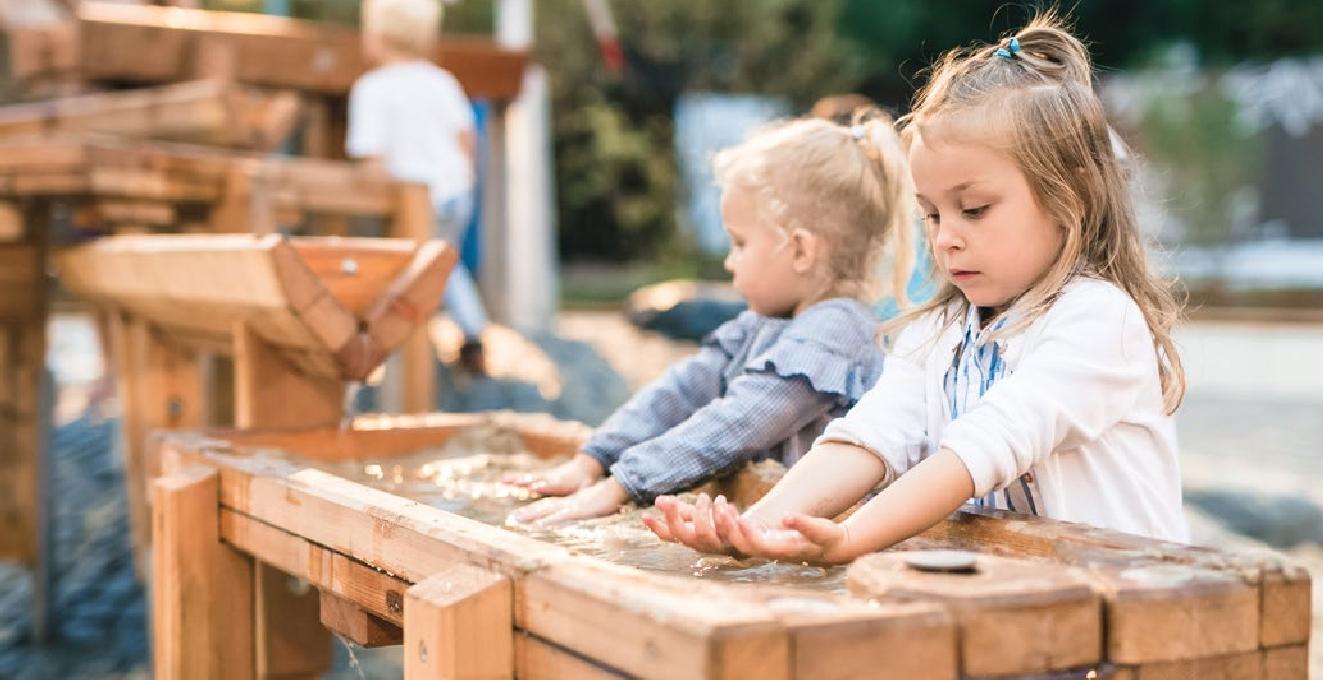

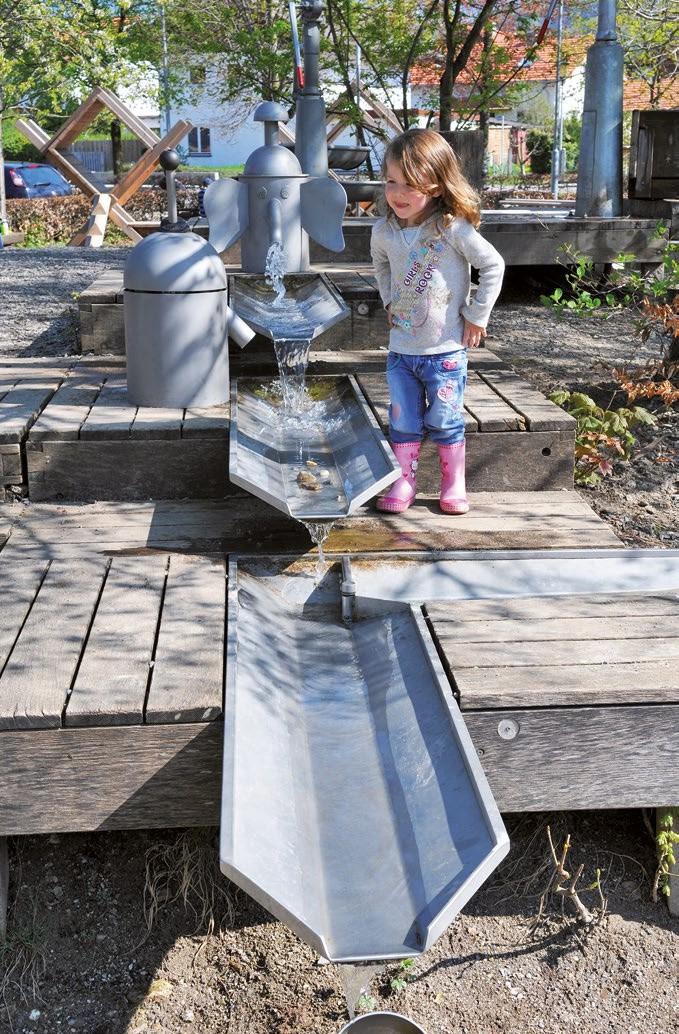

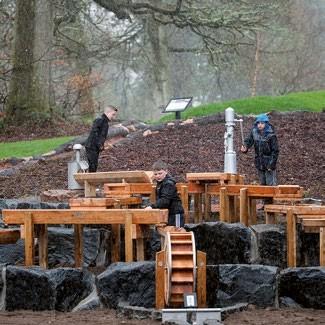

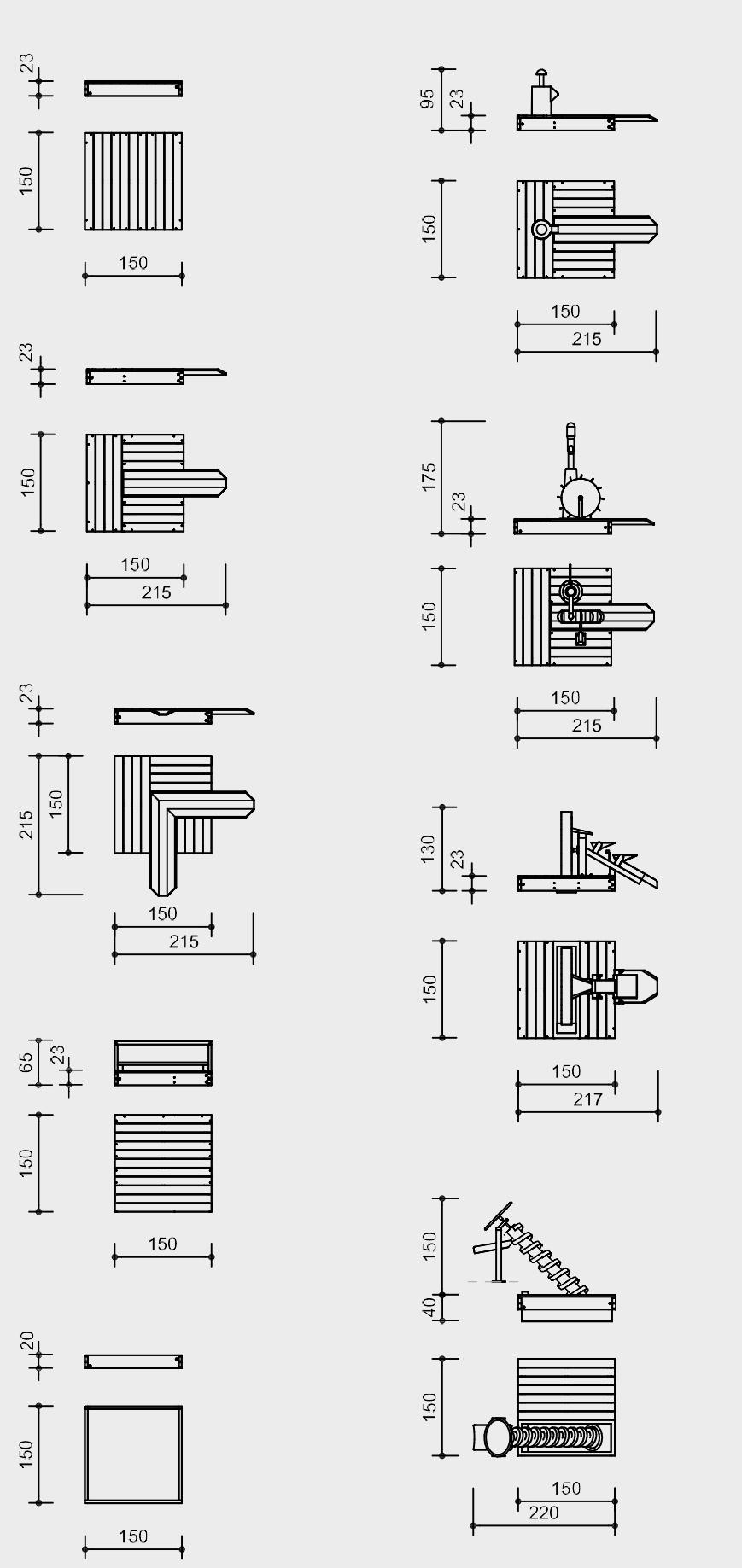

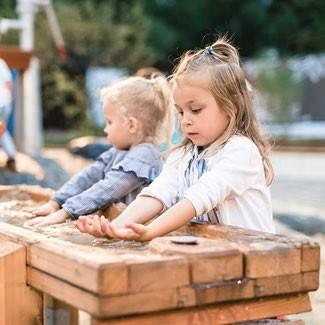

Vesileikkielementit puusta
Tilausnumero 5.10103 / 5.10113 Säiliö
Tilausnumero 5.12053 ff. Vankka vesikanava kaltevuus
Tilausnumero 5.10203 ff. Kanava kiilatiivisteellä kallistus
Tilausnumero 5.12503 Vesisäiliö iskunvaimentimilla
Tilausnumero 5.10303 ff. Kanava kaksisuuntaisella tiivisteellä kallistus
Tilausnumero 5.12803 Kanava poikittaisella keinulla kallistus
Tilausnumero 5.10403 ff. Kanava sulkimella kallistus ella
Tilausnumero 5.15602 ff. Kolmiomainen kanava kallistus
Tilausnumero 5.10603
Pyöreä mutapöytä
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
1 elementti
vastaava määrä tukipylväitä, kukin teräsjaloilla
Tekniset tiedot
materiaali: kyllästämätön vuoristomänty
Ydin puuttuu
Sahatut puutavarat ovat ytimetön, mikä vähentää halkeilua ja ei-toivottuja muodonmuutoksia
Uurrettu
4 cm:n paksuisesta massiivipuusta valmistetut pontatut lankut, erittäin kestävät, eivät pölyä tai hiekkaa, suojaavat suoralta sateelta
Maakiinnike
Kaikki maahan kiinnittämiseen käytettävät osat on valmistettu kuumasinkitystä teräksestä tai ruostumattomasta teräksestä
Tilausnumero 5.10.103/5.10113
Vaneri
Vaneri valmistettu vuoristomäntystä, kolmikerroksinen (3 cm), viisikerroksinen (4 cm). Korkea mittatarkkuus, vedenkestävä, liimattu standardin DIN EN 13353:2011 mukaisesti
Laadun ominaisuuksista on tarkempia tietoja hinnastossa.
Tilausnumero 5.10103/5.10203ff./5.10303ff./ 5.10403ff./5.15602ff. tiivistetty mikrosolukumilla
Kiinteät kanavat
Tilausnumero 5.12053, 5.12503, 5.12803 lattialevyt 10/30 cm
Mitat (pienet poikkeamat mahdollisia)
katso piirrokset paino 30–90 kg
Suunnittelutiedot
Tilausnumero 5.10703 Neliönmuotoinen mutapöytä
Nuolella merkityt laitteet on asennettava noin 2 %:n kaltevuudella (= 2 cm / 1 m). Tämä tarkoittaa, että suunnittelussa on otettava huomioon paitsi laitteen korkeus, vaan myös kaltevuus on otettava huomioon.
Mittakaava 1:100
Asennustiedot
Pintamateriaalin vaatimukset ei putoamiskorkeutta standardin mukaan, portaiden kaltaiset rakenteet voivat edellyttää putoamiskorkeuden tarkastamista
Mittakaava 1:100
Suositus: hiekka ja viemäröinti tai kivilaatta ja viemärikaivo; "mudalla" leikkimiseen tarvitaan tarvitaan hiekkaa.
Tarvittava tila asennuksen kokonaismitan mukaan. Perustukset asennuksen mukaan, kaivannon syvyys 70 cm kukin
Huomio:
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään.
Tukipylväiden pituudet on tarkistettava suunniteltujen asennuskorkeuksien osalta.
Asiakkaan on laskettava tukipylväiden tarvittavat pituudet ottaen huomioon asennussyvyyden (asennusmaaperästä riippuen) ja suunnitellun korkeuden (maanpinnan yläpuolella).
Jos useita elementtejä asennetaan linjaan, tämä saattaa edellyttää vastaavaa maan muokkausta.
Vesi ja muta
Mutaleikit, hiekan, maan ja veden muovailu ja rakentelu ovat ihmiselle perustavanlaatuisia tarpeita, joita jopa aikuisetkin joskus vaikeasti pystyvät hillitsemään. Erilaisilla vesileikkivälineillä lapset voivat ymmärtää erilaisia toimintoja ja oppia fysiikan lakeja leikin kautta. Kourut, vesikeinut ja mutapöydät takaavat intensiivisen mutaleikin, johon lapset usein osallistuvat yhdessä.
Suunnitteluesimerkki
Poikkileikkauspiirros
Leikkauspiirros
Tilausnumero 5.10103 / 5.10113 varataan yleensä pumpulle, tiivisteellä varustettu tulppa; korkeusero 50 cm * / 30 cm
Tilausnumero 5.10203 voidaan käyttää vesileikkipöytänä; korkeusero 17 cm *
Tilausnumero 5.10303 voidaan käyttää vesileikkipöytänä ja jakelukanavana; korkeusero 17 cm *
Tilausnumero 5.10403 voidaan käyttää vesileikkipöytänä; korkeusero 21 cm *
Tilausnumero 5.10603 käytetään pääasiassa vesiväylän pääteosana, 4 ulostuloa; korkeusero 18 cm *
Tilausnumero 5.10703 käytetään pääasiassa vesiväylän pääteelementtinä, 4 ulostuloa; korkeusero 18 cm *
Tilausnumero 5.12053 tämän laiteryhmän peruselementti, saatavana enintään 3 m pituisena; korkeusero 25–28 cm *
Tilausnumero 5.12503 kaksisuuntainen jakaja, jossa on tukeva, puskuroitu mekanismi korkeusero 65 cm* pohjaan, 15 cm * yläosaan (katso sivukuva)
Tilausnumero 5.12803 poikittainen jakaja kumipuskureilla; korkeusero 30 cm* pohjaan, 10 cm * yläosaan (katso sivukuva)
Mittakaava 1:100
* Vähimmäiskorkeusero on vaadittu etäisyys elementtien välillä. Keinujen osalta ilmoitettuja mittoja on noudatettava.
Tilausnumero 5.15602 vakiopituus 2,00 m, mutta saatavana myös lyhyempänä; korkeusero 24 cm *
Leikkiarvo

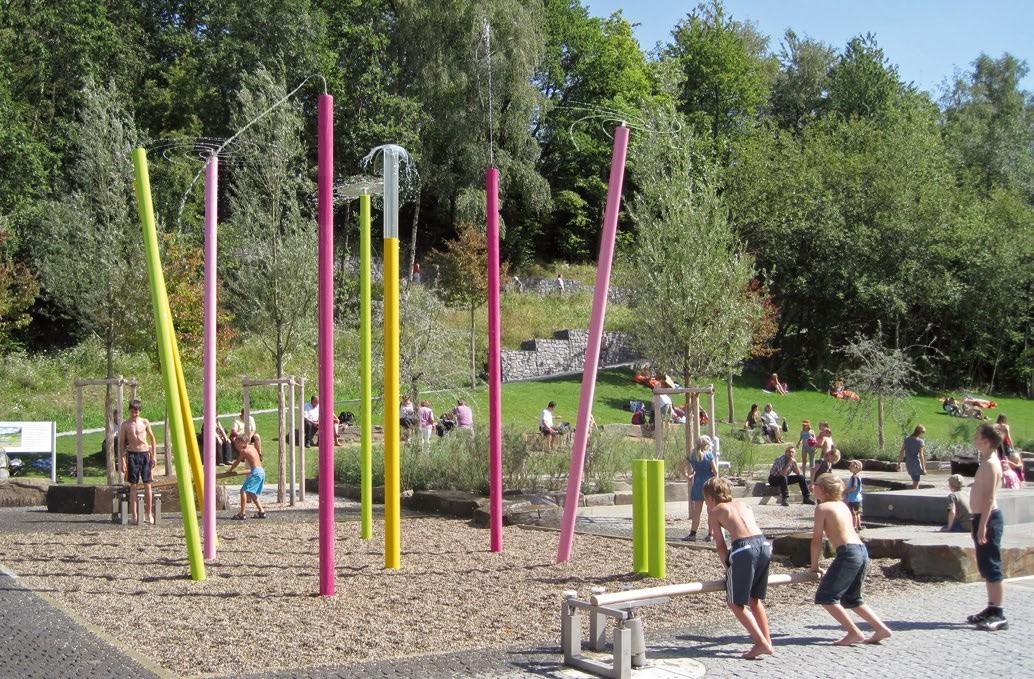

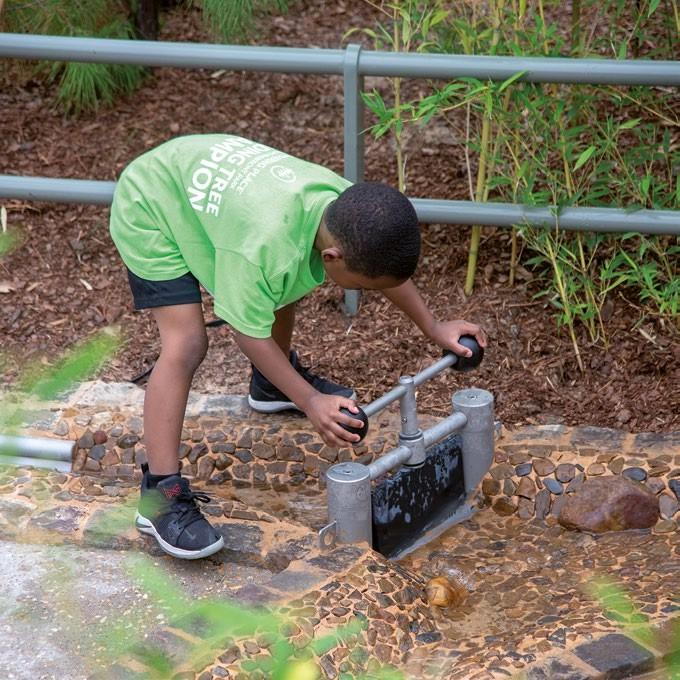

Vesisuihkut muistuttavat vesiputouksia ja sadevesikouruja. Niiden syvä muoto tarkoittaa, että ne voivat pitää sisällään paljon vettä, edellyttäen että joku aktivoi pumpun voimakkaasti. Tämän toiminnan avulla lapset voivat kokea aaltoja, tulvia ja nopeasti virtaavaa vettä.
Perusominaisuudet
- Tekninen ulkonäkö
- Leikin kannustin: syvä muoto
- Liikunta: hienomotoriikka, fyysinen ponnistus
Suositellaan
- Lastentarhan lapsille
- Koululaiset
- Valvomattomat vesileikkialueet
Esteetön
- Itsenäinen leikki
Suunnittelu
Vesisuihkut sopivat erityisen hyvin rantavyöhykkeiden ja vesialueiden yhdistämiseen, jotta molempien alueiden ominaisuudet voidaan hyödyntää kokonaisuutena. Loivasti kaarevat matalat kourut voidaan asentaa niin, että ne ovat lähes veden pinnalla. Metallin ja veden heijastamat kuvat ja kimalteleva valo luovat yhdessä houkuttelevan leikkipaikan lapsille. Vesisuihkut ja vesialtaat voidaan yhdistää toisiinsa.

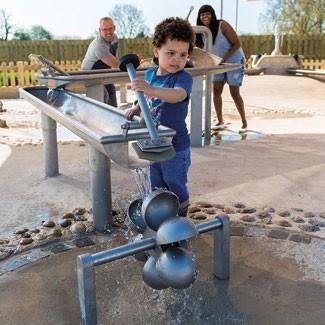

Ruostumattomasta teräksestä valmistetut vesileikkielementit Vesipumppu
Suunnittelutiedot

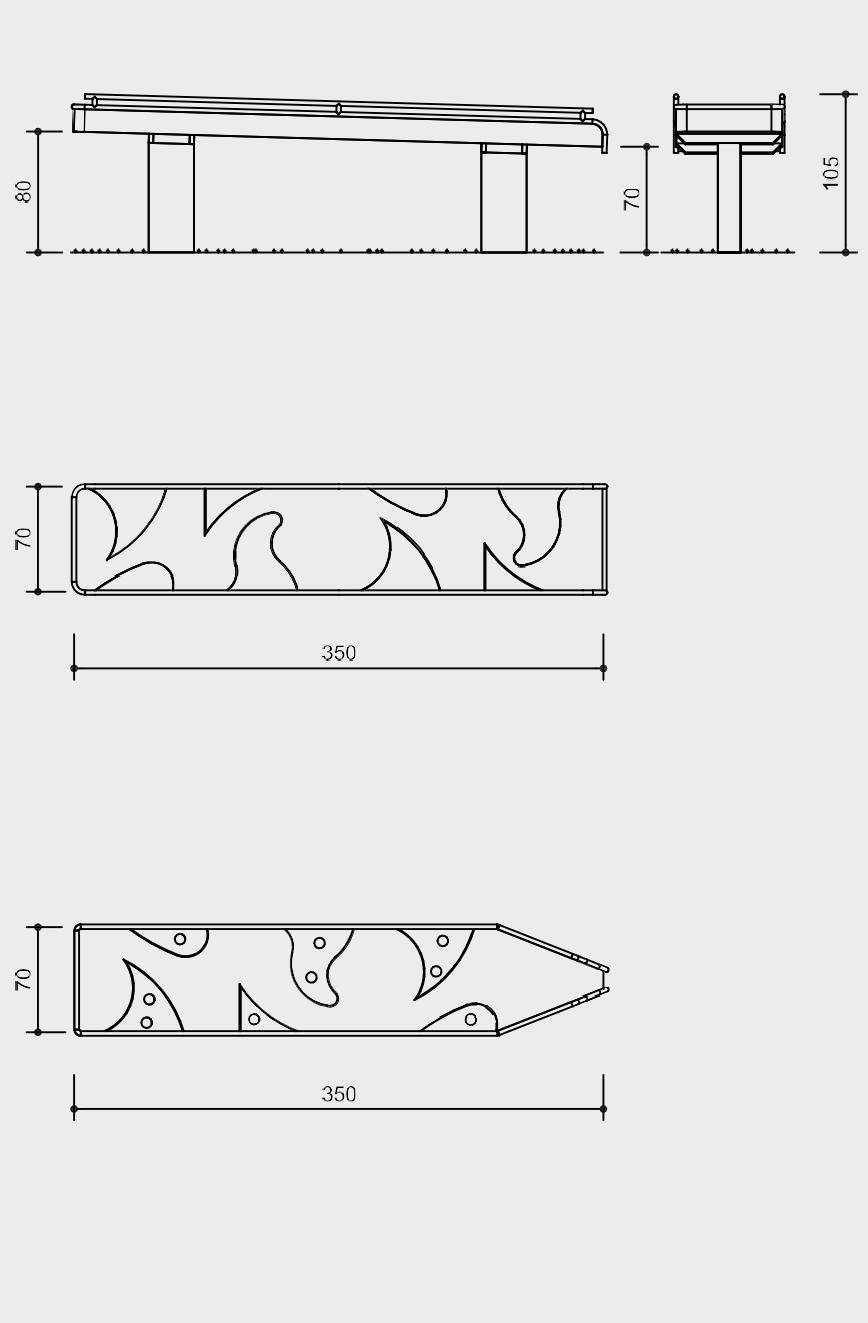

Nuolella merkityt laitteet on asennettava noin 2 %:n kaltevuudella (= 2 cm / 1 m). Jalkojen pystysuoraan asennukseen on otettu huomioon kaltevuus valmistuksen yhteydessä. Tämä tarkoittaa, että molemmat laitteiden korkeus ja kaltevuus on otettava huomioon suunnittelussa.
Tilausnumero 5.13000/5.13050/5.13055/ Vesisuihkuputken korkeusero vähintään 24 cm* Kaltevuus
Tilausnumero 5.13004/5.13052 Vesisuihku lukituselementillä
Tilausnumero 5.13500 Keinu-tulvain korkeusero alaspäin vähintään 30 cm* ylöspäin vähintään 10 cm*
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
1 Vesileikkielementti mukaan lukien vastaava määrä tukipylväitä kiinnittämistä varten
Mittakaava 1:100
Asennustiedot
Pintamateriaalin vaatimukset ei putoamiskorkeutta standardin mukaan portaiden kaltaiset rakenteet voivat tehdä tarpeelliseksi kriittisten putoamiskorkeuksien tarkistamisen
Suositus
Ihannetapauksessa laitteet asennetaan hiekkapäällysteeseen, jossa on viemäröinti ja vastaava maisemasuunnittelu.
Asennettaessa kivilaatoille tai vastaavalle pinnalle, jossa on viemäri, on tarkistettava, tarvitaanko hiekanerotin. Tarvittava tila koko leikkikentän mukaan.
Perustukset koko leikkikentän mukaan Syvyys 70 cm kukin
Huomio:
Tarkat mitat voivat vaihdella; katso kaikki asennusmitat nykyisistä asennusohjeista.
Pidätämme oikeuden teknisiin muutoksiin! Käyttöä aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, varten laitteet ovat saatavana myös merenkulkualusten teräksestä (V4A) valmistettuina.
Tekniset tiedot
ruostumattomasta teräslevystä valmistetut laitteet, lasikuulapuhallettu, paksuus 2 mm, ergonomisilla reunoilla
Sintrattu holkki
Kaikissa edestakaisin liikkuvissa osissa käytämme sintrattuja liukulaakereita, jotka ovat itsestään voitelevia ja helposti vaihdettavissa tarvittaessa
Yksityiskohtaisempi selostus laatuominaisuuksista on hinnastossa.

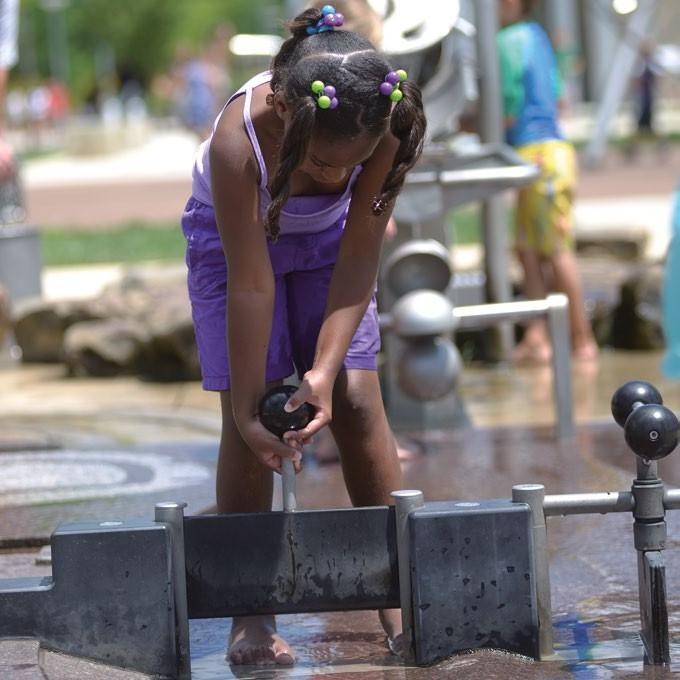

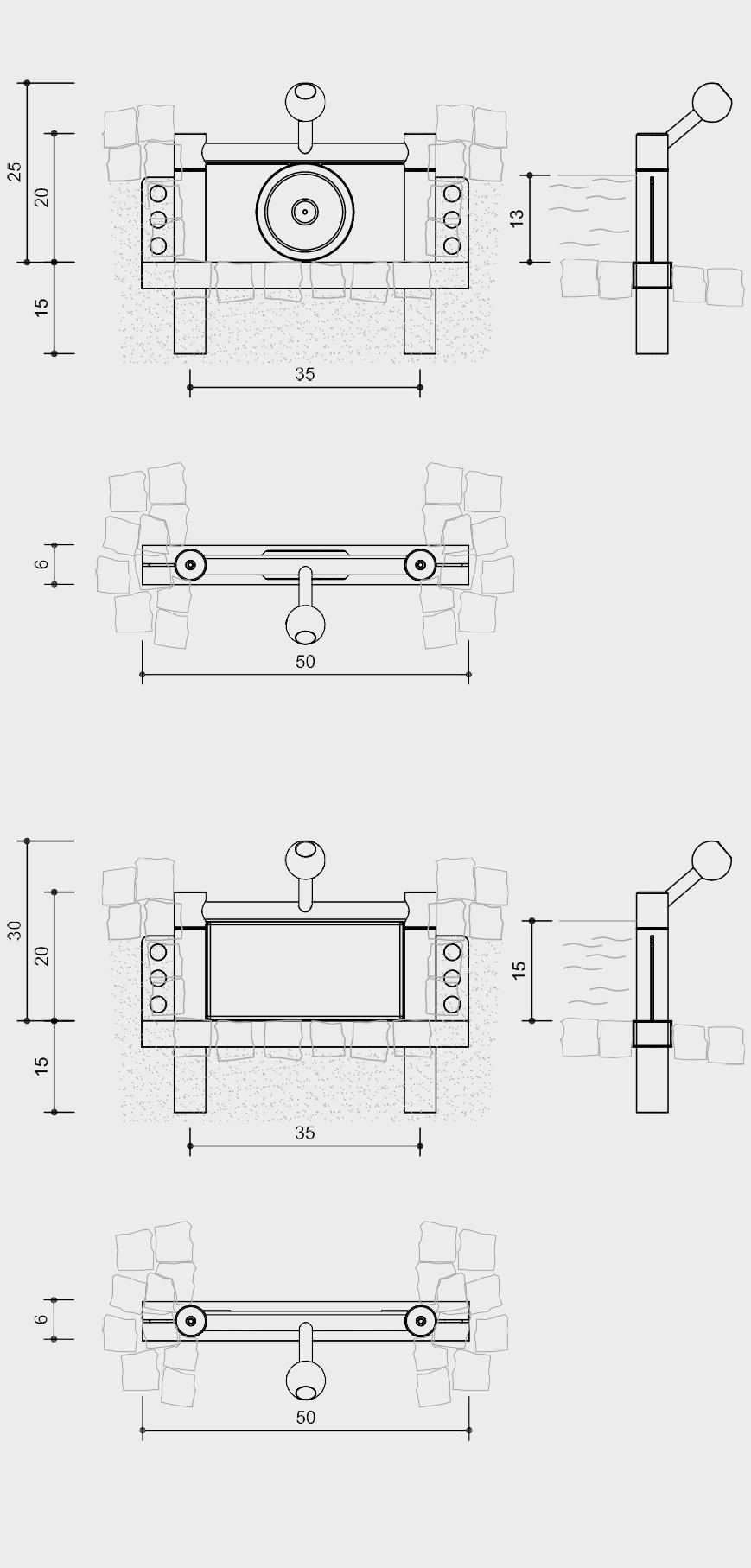

Tilausnumero 5.13004/5.13052
Vesitulvauslaite
läppä kumitiivisteellä, sulkeutuu itsestään kahvan painon avulla
Mitat (pienet poikkeamat mahdollisia)
Tilausnumero 5.13000–5.13500 Vesisuihku jalustapylväs Ø 100 mm
Tilausnumero 5.13000 Vesitulvain pituus 1,50 m paino 32 kg
Tilausnumero 5.13002 Vesitulvain, 1 jalka Pituus 1,00 m paino 18 kg
Tilausnumero 5.13004 Vesitulvain lukituselementillä pituus 1,50 m paino 35 kg
Tilausnumero 5.13050 Vesitulvain Pituus 2,00 m paino 36 kg
Tilausnumero 5.13052 Vesitulvauslaite lukituselementillä Pituus 2,00 m paino 39 kg
Tilausnumero 5.13055 Vesitulvain Pituus 2,50 m paino 40 kg
Tilausnumero 5.13070 Vesitulvain 3 jalalla Pituus 3,00 m paino 36 kg
Tilausnumero 5.13500 Keinu-tulvain pituus 3,00 m paino 54 kg
* Vähimmäiskorkeusero on vaadittu etäisyys laitteen ja seuraavan laitteen välillä (alavirtaan). Siirrettävien kourujen tapauksessa on noudatettava toiminnallisuuden ja turvallisuuden kannalta määriteltyjä mittoja.
5.13000 - 5.13050 5.13004 / 5.13052 5.13500
Leikkiarvo

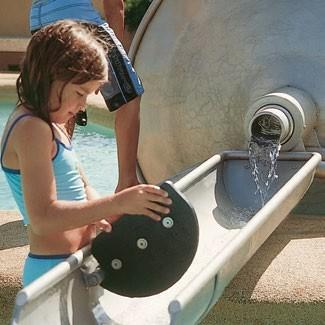

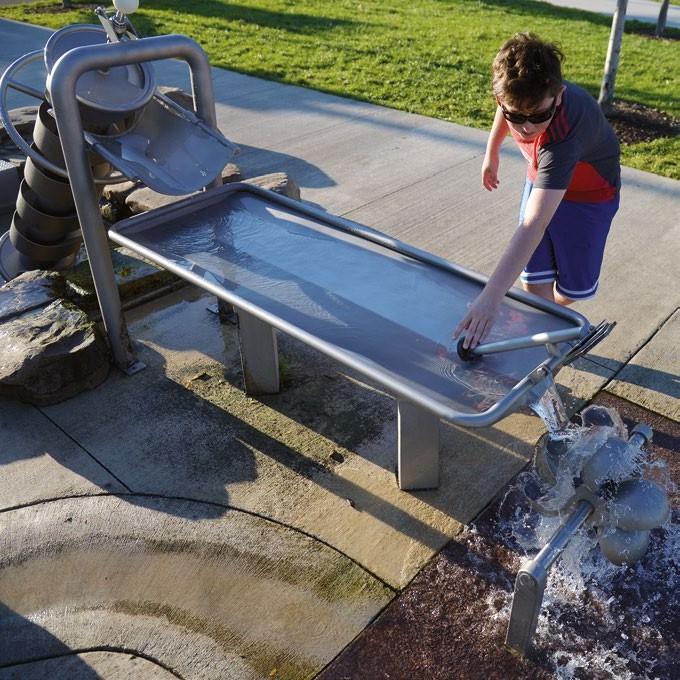

Nämä kauniisti muotoillut vesisäiliöt voidaan järjestää monin eri tavoin ja yhdistellä sijoituspaikan mukaan. Aivan kuten puiset vesileikkielementtimme, myös tämä sarja tarjoaa kiinteitä ja siirrettäviä säiliöitä sekä erilaisia läppiä, patoja ja vesipöytiä.
Perusominaisuudet
- Erityinen muotoilu
- Leikkimisen kannustin: leveä muoto, valon heijastukset, pato-tiivisteet
- Liikunta: hienomotoriikka, fyysinen ponnistus
Suositellaan
- Lastentarhan lapsille
- Koululaisille
- Valvomattomat vesileikkialueet
Esteettömät
- Itsenäinen leikki
Suunnittelu
Vesisäiliöt sopivat erityisen hyvin rannikkoalueiden ja vesialueiden yhdistämiseen, jotta molempien alueiden ominaisuudet voidaan hyödyntää kokonaisuutena. Loivasti kaarevat matalat kourut voidaan asentaa niin, että ne ovat lähes veden pinnalla.
Kuvien heijastukset ja kimalteleva valo sekä metallissa että vedessä luovat yhdessä houkuttelevan leikkipaikan lapsille. Vesialtaat ja vesitulvauslaitteet voidaan yhdistää toisiinsa.
Asennustiedot
Pintamateriaalin vaatimukset ei putoamiskorkeutta standardin mukaan portaikon kaltaiset rakenteet voivat tehdä tarpeelliseksi tarkistaa kriittiset putoamiskorkeudet
Ruostumattomasta teräksestä valmistetut vesileikkielementit
Suositus
Ihannetapauksessa laite asennetaan hiekkapäällysteeseen, jossa on viemäröinti ja vastaava maisemasuunnittelu. Asennettaessa kivilaatoille tai vastaavalle pinnalle, jossa on viemärikaivo, on tarkistettava, tarvitaanko hiekanerotin. Tarvittava tila koko leikkikentän mukaan
Perustukset koko leikkikentän mukaan noin 50 x 50 x 50 cm jokaiselle tukipylväälle Kaivussyvyys 70 cm

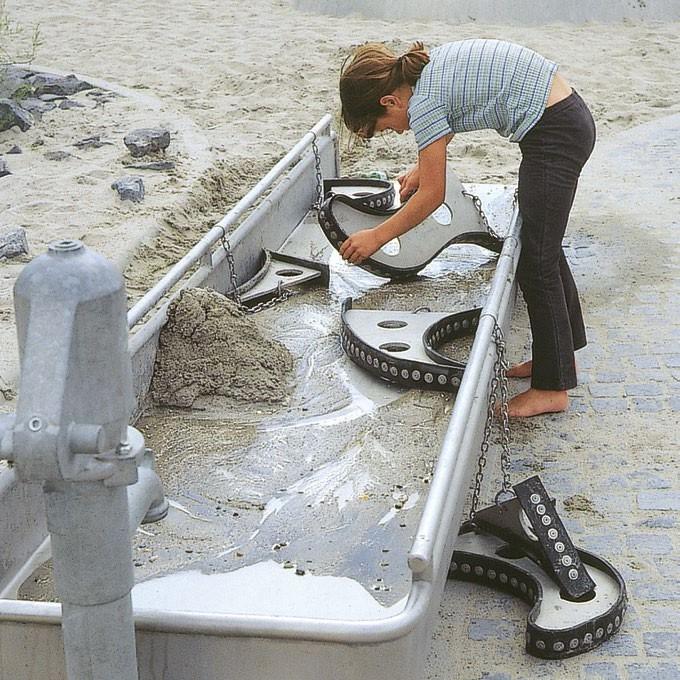

Vesisäiliö
Tilausnumero 5.14050/5.14060/5.14070/5.14080
Vesisäiliön korkeusero vähintään 14–16 cm*
kallistus
kallistus
Tilausnumero 5.14200
Vesialtaat pallosulkimella korkeusero vähintään 14 cm*
Tilausnumero 5.14400/5.14450
Vesisäiliö, 1 tiiviste
Tilausnumero 5.14403/5.14453 2 tiivisteellä korkeusero vähintään 14 cm*
kallistus
Tekniset tiedot
laitteet valmistettu ruostumattomasta teräslevystä, lasikuulapuhallettu, paksuus 2 mm, ergonomisella reunalla
Sintrattu holkki
Kaikissa edestakaisin liikkuvissa osissa käytämme sintrattuja liukulaakereita, jotka ovat itsestään voitelevia ja helposti vaihdettavissa tarvittaessa.
Tarkemmat tiedot laatuominaisuuksista löytyvät hinnastosta.

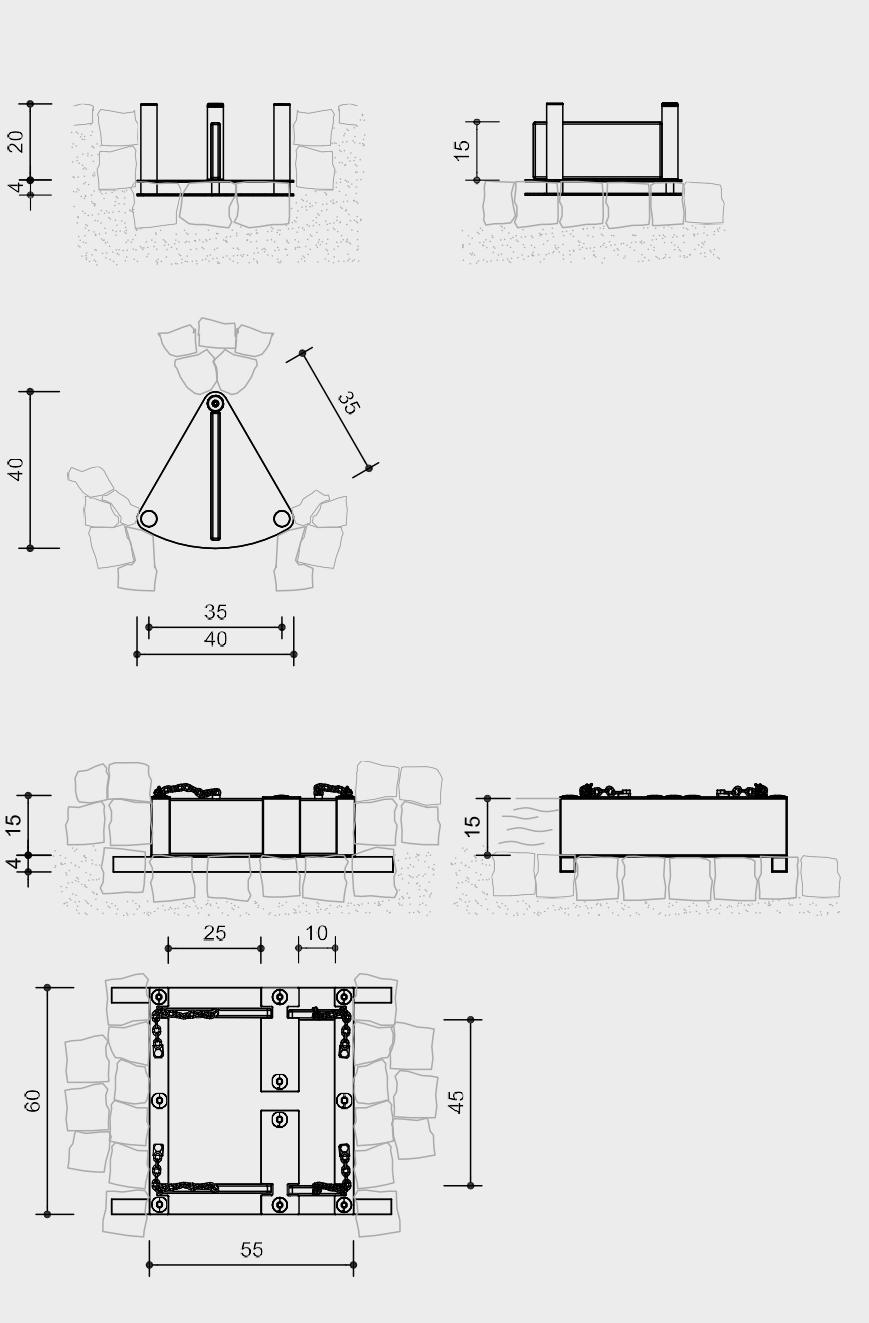

Sulkimet
tilausnumero 5.14200 Vesialtaat pallosulkimella polyamidipallo, halkaisija 80 mm
Tilausnumero 5.14400/5.14403/5.14453
Vesialusta
1 tai 2 tiivisteellä kuminauhalla varustettu läppä, sulkeutuu itsestään kahvan painon avulla
Mitat (pienet poikkeamat mahdollisia)
Tilausnumero 5.14050/5.14060/5.14070/5.14080
Pituus1,50 m/2,00 m/2,50 m/3,00 m paino 46–64 kg
Tilausnumero 5.14200 Vesialtaat pallosulkimella
Pituus 1,50 m paino 56 kg
Tilausnumero 5.14400/5.14450 Vesialusta, jossa 1 tiiviste
Pituus 1,50 m/2,00 m paino 67 kg
Tilausnumero 5.14403/5.14453 Vesialusta 2 tiivisteellä
Tilausnumero 5.14520
Keinuallas iskunvaimentimella korkeusero alaspäin
vähintään 26 cm* ylöspäin vähintään 10 cm*
Tilausnumero 5.14700
Mud Trough korkeusero vähintään 6 cm*
Tilausnumero 5.14800
Altaan poikittainen keinulaite korkeusero alaspäin
vähintään 25 cm* ylöspäin vähintään 15 cm*
Turvallisuustarkastus standardin EN 1176 mukaisesti
*Vähimmäiskorkeusero on vaadittu etäisyys laitteen ja seuraavan laitteen (alavirtaan) välillä. Siirrettävien kourujen tapauksessa on noudatettava toiminnallisuuden ja turvallisuuden kannalta määriteltyjä mittoja.
Huomio:
kallistus
Pituus 1,50 m/2,00 m paino 80 kg
Tilausnumero 5.14520 Keinuvati iskunvaimentimella
Pituus 1,50 m paino 56 kg
Tilausnumero 5.14700 Mud Trough ulkomitat 1,00 m x 1,00 m Paino 51 kg
Tilausnumero 5.14800 Allas poikittaisella keinulla pituus 2,00 m paino 58 kg
Komponentit 1 vesileikkielementti mukaan lukien tarvittava määrä tukipylväitä asennusta varten
Suunnittelutiedot
Nuolella merkityt laitteet on asennettava noin 2 %:n kaltevuudella (= 2 cm / 1 m). Jalkojen pystysuoraan asennukseen. jalustojen pystysuoraan asennukseen kaltevuus on otettu huomioon valmistuksen yhteydessä. Tämä tarkoittaa, että suunnittelussa on otettava huomioon sekä laitteen korkeus että kaltevuus.
Mittakaava 1:100
Tarkat mitat voivat vaihdella; kaikki asennusmitat on ilmoitettu nykyisissä asennusohjeissa. Pidätämme oikeuden teknisiin muutoksiin!
Mittakaava
Käyttöä aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, varten laitteet ovat saatavana myös merenkulkualusten teräksestä (V4A) valmistettuina.
Leikkiarvo
Näiden suurten altaiden järjestelyllä on vahva esteettinen arvo. Ne toimivat samanaikaisesti "mutapöytänä" ja vesiallasena. Lisäksi niiden kestävyys on erittäin hyvä. Astian yhdellä tai kahdella sivulla olevien ulosvirtausten ansiosta astiat voidaan yhdistää vesireitiksi, jossa on erilaisia virtausmahdollisuuksia. Syvään, pyöreään säiliöaltaaseen on mahdollista padota suuri määrä vettä. Sulkimia avattaessa keskitetyn vesivirtauksen voimaa voidaan käyttää vesipyörän pyörittämiseen.
Perusominaisuudet
- Laadukas muotoilu
- Leikkimisen kannustin: vesi, pyöreä muoto, lukituselementit
- Liike: hienomotoriikka, veden virtauksen seuraaminen
Suositeltava
- Lastentarhan lapset
- Koululaiset
- Valvomaton vesileikkialue
Tilausnumero 5.22000 ff.

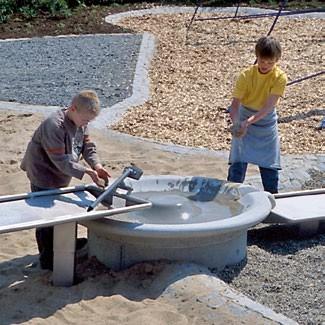

Tilausnumero 5.24000 ff. Pyöreät vesisäiliöt

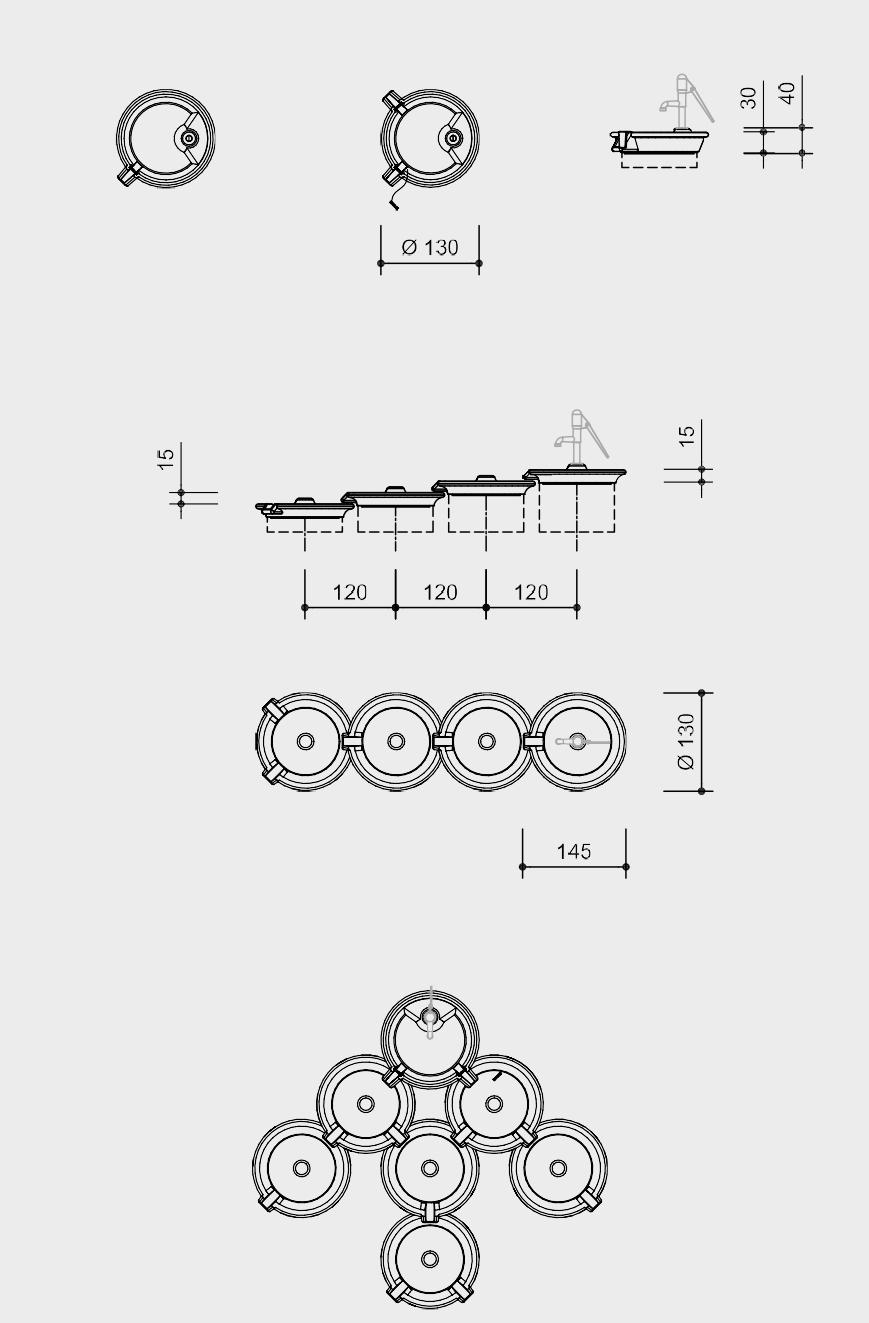

Suunnitteluesimerkki erilaisilla betonialtailla
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
Tilausnumero
1 pyöreä säiliö 5.22000 pumpun liitännällä ja 2 aukolla
1 pyöreä säiliö
1 pyöreä vesiallas 1 aukko
1 pyöreä vesisäiliö kuten edellä, pumppuliitännällä
5.22100 5.24000
5.24200 kuten edellä, 1 aukko
1 pyöreä vesisäiliö 5.24300
2 aukolla
1 pyöreä vesisäiliö 5,24400 kuten edellä, pumpulla liitäntä
1 jalustaputki 5.24520korkeus 20–80 cm 5.24580
5.22000 - 5.22100
Mittakaava 1:100
Asennustiedot
Pintakäsittelyvaatimukset ei putoamiskorkeutta standardin mukaan; portaikon kaltaiset rakenteet voivat aiheuttaa putoamiskorkeuden tarkastus tarpeen
Suositus: hiekka ja viemäröinti tai kivilaatta viemärillä; leikkimiseen tarvitaan „mutaa“, hiekkaa.
Tarvittava tila ja perustukset kokonaisasennuksen mukaan.
Vaaditun korkeuseron saavuttamiseksi tarvitaan 1 jalustaputki allasta kohti
Tilausnumero 5.24520 - 5.24580 betonijalusta
5.24520 - 5.24580
Tekniset tiedot
Jokainen astia on valettu yhtenä kappaleena teräsbetonista C 40/50, hiekkapuhallettu
vulkanoidun kumin säiliöiden lukituselementit kuumasinkityllä ketjulla ja ruostumattomasta teräksestä valmistetulla kahvalla
Tilausnumero 5.22000/5.22100
Ketjut
Kuumavalssatusta teräksestä valmistetut ketjut (1.4301 / 1.4571 lisämaksusta) hitsattu ennen galvanointia, lyhyet lenkkiketjut, ilman silmukoita liitoskohdissa, helppo vaihtaa ja lyhentää
Laadun ominaisuuksista on tarkempia tietoja hinnastossa.
Mitat (pienet poikkeamat mahdollisia)
Tilausnumero 5.22000/5.22100
Pyöreät säiliöt ulkohalkaisija 1,30 m laitteen korkeus 0,40 m paino 520/510 kg
Tilausnumero 5.24000/5.24200/5.24300/5.24400
Pyöreät vesisäiliöt ulkohalkaisija 1,30 m laitteen korkeus 0,15 m paino 260–280 kg
Tilausnumero 5.24520 Jalustaputki ulkohalkaisija 1,00 m korkeus 0,20 m paino 145 kg
Tilausnumero 5.24540 Jalustaputki ulkohalkaisija 1,00 m korkeus 0,40 m paino 295 kg
Tilausnumero 5.24560 Jalustaputki ulkohalkaisija 1,00 m korkeus 0,60 m paino 445 kg
Tilausnumero 5.24580 Jalustaputki ulkohalkaisija 1,00 m korkeus 0,80 m paino 590 kg
Huomio
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään.
Leikkiarvo

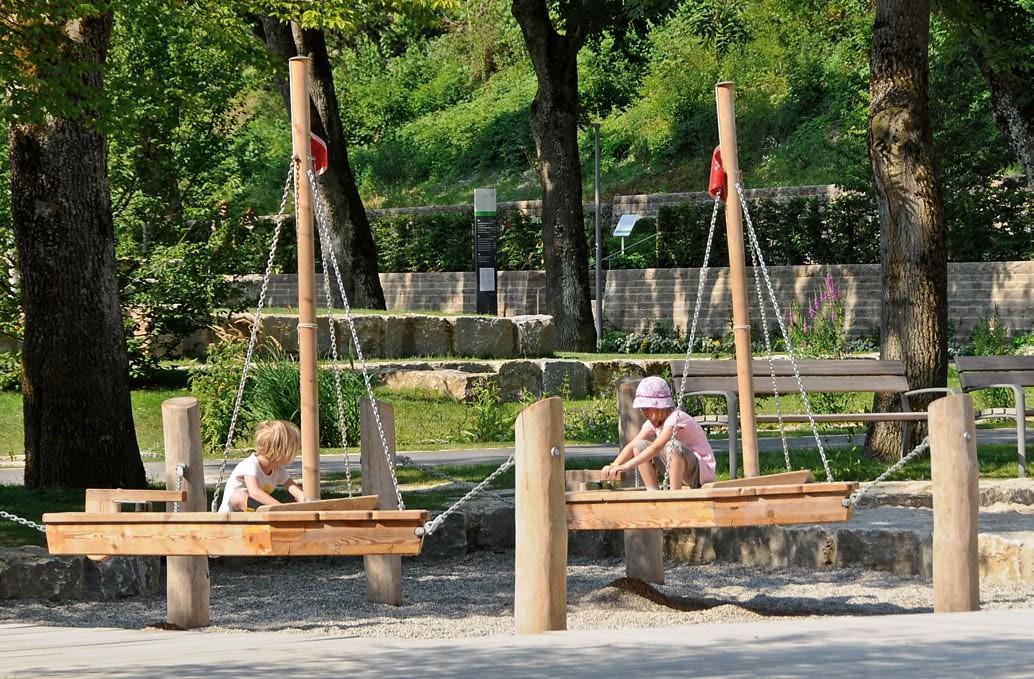

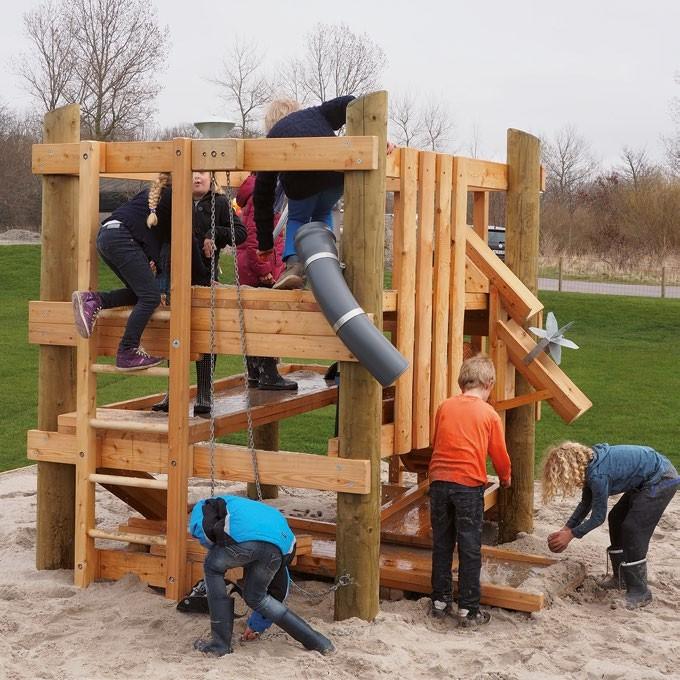

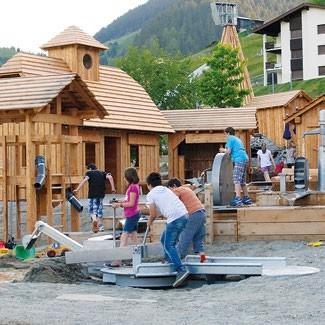

Vesileikkipaikka AQuadrat® on joustava modulaarinen järjestelmä, joka on valmistettu lehtikuusesta ja jossa on ruostumattomasta teräksestä valmistetut kourut. Sen muotoilun ansiosta se voidaan asentaa kävelykatuihin, kaduille ja aukioille. AQuadrat® ei ole vain viehättävä kohtaamispaikka, jossa on epätavallisia istuimia, vaan se tarjoaa lapsille "puhdasta" leikkiä ja seikkailua vedellä leikkimiseen epätavallisessa ympäristössä. AQuadrat® rikastuttaa kaupunkielämää. Toisaalta AQuadrat(®) on vankan rakenteensa ja monien yhdistelmämahdollisuuksiensa ansiosta (arkimedeen ruuvit, vesipyörät tai pumput) myös houkutteleva leikkiväline leikkikenttien vesi- ja muta-alueilla.
Perusominaisuudet
- Laadukas muotoilu
- Epätavalliset istuimet
- Modulaarinen järjestelmä
Suositellaan
- Lastentarhan lapsille
- Koululaisille
- Julkiset leikkialueet, kuten päiväkodit, koulut, iltapäiväkerhot tai vastaavat
- Valvomaton uima-altaat, kuten ulkouima-altaat, seikkailu-uima-altaat tai vastaavat
Tilausnumero 5.53000 AQuadrat® Tilausnumero 5.51010 AQuadrat® suoralla kourulla ja sienipumpulla
Tekniset tiedot
Jalkalistat modulaarinen järjestelmä, valmistettu kyllästämättömästä vuoristomäntystä, korkealaatuinen ja erinomainen rakenne
Ydinvapaa Sahatut puut ovat ytimetön, mikä vähentää halkeilua ja ei-toivottuja muodonmuutoksia
Maakiinnike Kaikki maahan kiinnittämiseen käytettävät osat on valmistettu kuumasinkitystä teräksestä tai ruostumattomasta teräksestä.
Tilausnumero 5.51000 AQuadrat® suoralla kourulla

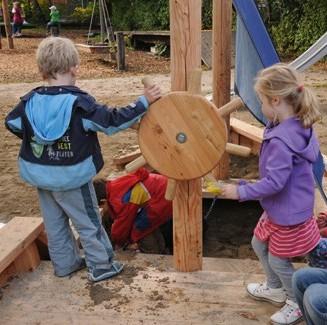

Tilausnumero 5.53200 AQuadrat® leikkikenttäpumpulla ja vesipyörällä
Tilausnumero 5.52000 AQuadrat® kulmikkaalla kourulla ja tiivisteellä
Tilausnumero 5.53300 AQuadrat® kiertävällä kuljettimella ja kaatolavalla
Tilausnumero 5.53100 AQuadrat® penkillä
Tilausnumero 5.53400 AQuadrat® Archimedes-ruuvilla, tukirakenteella ja tyhjennysastioilla

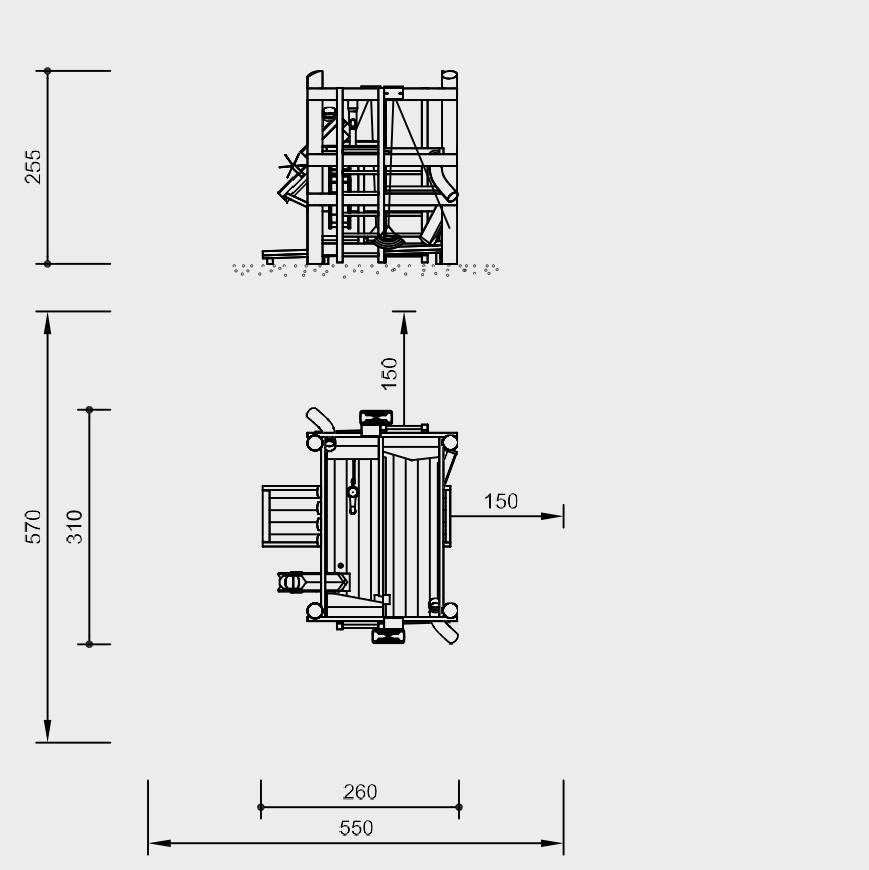

Tilausnumero 5.53010 AQuadrat® alusta ilman jalkoja Mittakaava 1:100
Laadun ominaisuuksista on tarkempia tietoja hinnastossa.
kulmissa on liitoskohdat ruostumattomasta teräksestä valmistetut, lasipuhalletut toiminnalliset osat ruostumatonta terästä, lasikuulapuhallettuja ja teollista kumia
Lisätietoja laatuominaisuuksista on hinnastossa.
Ajantasaiset tiedot vesihuollon liitännästä tilausnumeroille 5.51010 ja 5.53200, katso tilausnumero 5.18000 Sienijousi ja tilausnumero 5.17630 Leikkikenttäpumppu
Tilausnumero 5.53300 ja tilausnumero 5.53400 liitäntä vesijohtoverkkoon maks. 6 bar, vaadittu halkaisija vesiliitäntään 3/4 tuumaa sisäpuolelta (suosittelemme puristuskestävää halkaisijaa 3/4 tuumaa)
Mitat (pienet poikkeamat mahdollisia)
moduulin koko1,50 x 1,50 m korkeus yksittäiset elementit0,23 m alustan korkeus0,20 m
Komponentit riippuen kokonaisasennuksesta
Asennustiedot
Pintamateriaalin vaatimukset ei putoamiskorkeutta standardin mukaan; portaikon kaltainen rakenne voi edellyttää kriittisten putoamiskorkeuksien tarkistamista.
Suositus: hiekka, jossa on viemäröinti, ja päällyste, jossa on viemärikaivo ja vastaava maisemointi.
Perustukset kulmissa 1 kpl 50 x 50 x 50 cm kaivussyvyys 70 cm
Huomio
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään. Käyttöä aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, varten laitteet ovat saatavana myös merenkulkualusten teräksestä (V4A).
Leikkiarvo
Virtaava vesi herättää lapsen mielikuvituksen monin tavoin. Suora kosketus veteen inspiroi nuorta mieltä tutkimaan ja etsimään jatkuvasti uusia salaisuuksia. Painiketta toistuvasti painamalla laite täyttyy vähitellen vedellä, ja yksinkertaisella vivun liikkeellä vesi voidaan ohjata kaltevaan tasoon. Siellä vesi muuttuu joustavien, ulkonevien esteiden ansiosta pyörteiseksi virtaukseksi, ennen kuin se kerääntyy kiinnitettyyn matalaan vesiallas.
Siirrettävä vesileikkikenttä
Ylivuotoasennukset estävät välittömän alueen tulvimisen. Altaan päässä olevat kaksi teräskanavaa varmistavat, että padottu vesi virtaa pois kohdennetusti.
Perusominaisuudet
- Siirrettävä asennus ”kottikärry”rakenteen ansiosta
- Helppo liittää puutarhaletkuun
- Motivoi ryhmätoimintaan
- Liikunta: hienomotoriikka
Suositellaan
- Lastentarhan lapsille
- Valvottuja leikkialueita, kuten päiväkoteja, kouluja, iltapäiväkerhoja tai vastaavia
- Valvomattomat uima-altaat, kuten ulkouimaaltaat, seikkailu-uima-altaat tai vastaavat
Tilausnumero 5.21800
Siirrettävä vesileikkikenttä
Turvallisuustarkastus standardin EN 1176mukaisesti
Komponentit
1 Siirrettävä vesileikkipaikka 2 Vedenpoistokourut
Mittakaava 1:50
Asennustiedot
Päällysteen vaatimukset nurmikko pintamaaperä, päällyste tai vastaava, jossa on riittävä vedenpoisto
Vesileikkikenttä ei ole kiinteä laite, eikä se vaadi perustusta.
Se voidaan liittää paikan päällä tavalliseen puutarhaletkuun.
Vedenpoistokourut eivät ole kiinnitetty pysyvästi päälaitteeseen. Ne voidaan asentaa rinnakkain tai haluttuun kulmaan.
Huomio
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään.
Käyttöä varten aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, laite on saatavana myös merenkulkualusten teräksestä (V4A).
Tekniset tiedot
laitteet valmistettu ruostumattomasta teräksestä, lasikuulapuhallettu
kumipyörät
virtausesteet kumiläpistä
Mitat (pienet poikkeamat mahdollisia)
päälaitteet korkeus 0,90 m pituus 2,50 m leveys 0,55 m
kourun pituus 1,50 m
paino 90 kg
5.21800
Leikkiarvo
Fyysisiä ilmiöitä on aina helpompi ymmärtää, kun niitä voi havainnoida todellisessa elämässä. Kokemus on erityisen voimakas, kun tulos voidaan saavuttaa tekemällä se itse. Tämä pöytä, jossa sen säädettävät esteet muodostavat esteitä virtaavalle vedelle, mahdollistavat tällaisen kokemuksen. Eri nopeuksilla virtaavat vesivirrat, pyörteet, pyörremyrskyt ja mutkat tulevat tunnistettaviksi. Kun hiekkaa tai soraa lisätään, voi seurata saarien tai vastavirtausten muodostumista. Lapsille tarjotaan tällöin erityinen kognitiivinen oppimisprosessi, joka auttaa heitä ymmärtämään asiaa. Tämä ei kuitenkaan ole ehdottoman välttämätöntä, jotta tätä opettavaa peliä voisi nauttia.
Perusominaisuudet
- Helppo käsitellä
- Vankka rakenne
- Erilaiset kumiset virtausesteet virtausilmiöiden kokemiseen
- Leikin kannustin: virtauksen esteet
Suositellaan
- Lastentarhan lapsille
- Koululaisille
- Valvomattomat julkiset leikkialueet, kuten leikkikentät, puistot tai vastaavat
- Valvomattomat vesileikkialueet
- Valvomattomat uima-altaat, kuten ulkouimaaltaat, seikkailu-uima-altaat tai vastaavat
- Vapaa-ajanpuistot
Esteetön
- Itsenäinen leikki
Suunnittelutiedot
Virtausilmiöiden havainnoimiseksi tarvitaan riittävän suuri vesivirta, esimerkiksi lampista johtava tuloventtiili, suuri kuljetuskapasiteetti mahdollistava korkeareunainen Arkhimedeen ruuvi tai suoraan vesileikkilaitteen pumpun takana.
Virtauspöytä
Tilausnumero 5.41020 Virtaustaulukko
Tilausnumero 5.41030 Virtaustaulukko toinen pää terävä
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
Tilausnumero 5.41020 Virtauspöytä 1 virtauspöytä, jossa tukijalat ja 8 virtausesteitä
Tilausnumero 5.41030 Virtauspöytä 1 virtaustaulukko, jossa on terävä pää toisella puolella, tukijalat ja 6 virtauksen estettä
Tekniset tiedot
Koko laite ruostumatonta terästä, lasikuulapuhallettu
säänkestävistä kiinteistä kumista valmistetut esteet, kiinnitettyinä ketjuihin, liikuteltavissa kaiteen varrella
Mitat (pienet poikkeamat mahdollisia)
Tilausnumero 5.41020 korkeus 1,05 m Pituus 3,50 m leveys 0,70 m paino 206 kg
Tilausnumero 5.41030 korkeus 1,05 m Pituus 3,50 m leveys 0,70 m paino 160 kg
Mittakaava 1:50
Asennustiedot
Pintamateriaalin vaatimukset vastaavat putoamiskorkeutta ≤ 1,00 m Suosittelemme päällystettä tai vastaavaa pintaa, josta vesi valuu pois.
Perustukset 2 kappaletta 50 x 70 x 50 cm kaivussyvyys 70 cm
Huomio: Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään. Käyttöä aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, varten laite on saatavana myös merenkulkualusten teräksestä (V4A).
5.41020/5.41030
Leikkiarvo Vesileikkilaitteet ovat entistäkin houkuttelevampia, kun ne auttavat kokemaan vettä eri tavoin. Lapset nauttivat erityisesti veden padottamisesta. Toisaalta he ovat hetkellisesti „mestareita” vesi-elementissä, kun he pysäyttävät tulvaveden, ja toisaalta he kokevat leikin kautta veden voiman, kun he avaavat padon sulun.
Perusominaisuudet
- Erilaiset tavat padota ja kerätä vettä - Leikin kannustin: tekninen ulkonäkö
Suositellaan
- Lastentarhan lapsille
- Koululaisille
- Valvomattomat vesileikkialueet
Tekniset tiedot
Tilausnumero 5.20900 Puinen pato
Tilausnumero 5.20905 Vesiluukku
Tilausnumero 5.20910 Patoamiskilpi
Mittakaava 1:20
Tilausnumero 5.20900 Puinen pato
Uurrettu ja pontattu 4 cm:n paksuiset massiivipuusta valmistetut ponttiliitoslankut, erittäin kestävä, ei pölyä/hiekkaa, suojaa suoralta sateelta
Tarkemmat tiedot laatuominaisuuksista löytyvät hinnastosta.
metalliosat ruostumatonta terästä, lasikuulapuhallettu 15 mm:n kumilevytiiviste, aukko tiivistetty tiivisteteipillä
Mitat (pienet poikkeamat mahdollisia) korkeus 1,00 m leveys 1,20 m padon korkeus 0,22 m paino 27 kg
Tilausnumero 5.20905 Vesiluukku perusrakenne ruostumatonta terästä, lasipuhallettu tiiviste 10 mm:n kumilevy
Mitat
(pienet poikkeamat mahdollisia) korkeus 0,43 m leveys 0,60 m padon korkeus 0,16 m paino 20 kg
Tilausnumero 5.20910 Patoamiskilpi
Teollisuuskumista valmistettu patoamiskilpi, ruostumattomasta teräksestä valmistettu kiinnitin. lasikuulapuhallettu ruostumattomasta teräksestä valmistettu ketju, jossa on kääntölenkki
Mitat
(pienet poikkeamat mahdollisia) kiilan korkeus 0,15 m leveys 0,42 m ketjun pituus 0,30 m kynnyksen korkeus 0,025 m padon korkeus 0,10 m
Tilausnumero 5.20915 padon korkeus 0,20 m paino 3 kg
Komponentit
Puu- ja vesiluukku 1 osa
Patoamiskilpi 1 padontappi, 1 ohjauskehys
Asennustiedot
Pintamateriaalin vaatimukset Suositus: vahvistetun vesiväylän pinta Perustukset riippuvat asennustilanteesta; puinen pato muurataan uomaan ja voidaan asentaa joko virtaussuuntaan tai virtaussuuntaan nähden vastakkaiseen suuntaan.
Huomio:
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään. Käytettäväksi aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä,
-laitteet ovat saatavana myös merenkulkualusten teräksestä (V4A) valmistettuina.
Leikkiarvo
Vesileikkilaitteet ovat entistä houkuttelevampia, kun ne auttavat kokemaan vettä eri tavoin. Lapset nauttivat erityisesti veden padottamisesta. Toisaalta he ovat hetkellisesti veden "hallitsijoita" padottaessaan tulvavettä ja toisaalta he kokevat leikin kautta veden voiman avatessaan padon sulun. Hauskinta on, kun veden padottamiseen käytetään luonnonmateriaaleja, kuten mutaa, lehtiä ja pieniä keppejä.
Tämä ei kuitenkaan usein ole mahdollista tai toivottavaa. Siksi tarvitaan täydentäviä elementtejä, kuten sulkuja tai läppiä.
Perusominaisuudet
- Laadukas muotoilu
- Vankka rakenne; voidaan käyttää myös leveissä kouruissa
- Kannustin leikkimiseen: tekninen ulkonäkö
Suositellaan
- Lastentarhan lapsille
- Koululaiset
- Valvomattomat vesileikkialueet
Vesikytkin
Lukkoportti
Palloventtiili
Tekniset tiedot
Tilausnumero 5.20907
Vesikytkin
Tilausnumero 5.20930
Lukitusluukku asennuskehyksellä
Tilausnumero 5.20950
Palloventtiili
Mittakaava 1:20
5.20907 5.20930 5.20950
Tilausnumero 5.20907 Vesikytkin kokonaan ruostumatonta terästä, lasikuulapuhallettu tiivistelevy kiinteää kumia
Mitat (pienet poikkeamat mahdollisia) korkeus 0,15 m sivun pituus 0,22 / 0,25 m padon korkeus 0,12 m paino 6 kg
Tilausnumero 5.20930 Sulkuportti asennuskehyksellä asennettavaksi betonitai tiilikanavaan kaikki metalliosat ruostumatonta terästä, lasikuulapuhallettu tiiviste 20 mm:n kumilevy
Mitat (pienet poikkeamat mahdollisia) korkeus 0,65 m leveys 0,58 m padon korkeus 0,15 m paino 20 kg
Tilausnumero 5.20950 Ruostumattomasta teräksestä valmistettu palloventtiili, lasikuulapuhallettu polyamidipallo, vapaasti liikkuva korissa, joka on ruuvattu pyöreään levyyn, jossa on halkaisijaltaan 100 mm:n putkiliitäntä, liitettäväksi olemassa olevaan putkeen; levy ja ketju kiinnittämistä varten muuraustapeilla
Mitat (pienet poikkeamat mahdollisia) laitteen korkeus 0,24 m pohjalevy Ø 250 mm pallo Ø 100 mm paino 12 kg
Komponentit 1 kpl kutakin
Asennustiedot Suositus: vahvistetun vesikourun pinta
Perustukset asennusohjeiden mukaisesti
Lukkoportti
Tiiviste sopii leikkikenttäkäyttöön, on mahdollista, että pieni määrä vettä pääsee tiivisteen ohi. Oikean toiminnan varmistamiseksi tarvitaan 6 cm:n korkeusero, koska kynnys on viistetty, jotta materiaalit eivät kerry tiivistysalueelle.
Palloventtiili
Palloventtiilin ulostulossa on oltava puhdistusmahdollisuus (hiekankerääjä). Altaassa tulisi olla ylivuoto.
Huomio: Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään. Käyttöä aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, varten laite on saatavana myös merenkulkualusten teräksestä (V4A) valmistettuna.
Leikkiarvo
Ihmiset ja erityisesti lapset nauttivat suuresti veden virtauksen ohjaamisesta, sen nopeuttamisesta tai hidastamisesta tai sen padottamisesta. Leikkivä tarkkailija voi kokea erilaisia vaikutelmia prosessin aikana muodostuvista muodoista.
Suositellaan - Lastentarhan lapsille - Valvottuja leikkialueita, kuten päiväkoteja, kouluja, iltapäiväkerhoja tai vastaavia - Valvomattomat vesileikkialueet
Tilausnumero 5.28040
Jokihaarukka
Tilausnumero 5.28045 Kanavasulku
Turvallisuustarkastus standardin EN 1176 mukaisesti
Mittakaava 1:20
Tekniset tiedot
Tilausnumero 5.28040 Jokihaarukka Koko rakenne on valmistettu lasikuulapuhalletusta ruostumattomasta teräksestä ja iskunkestävistä, läpivärjättyistä PUR-muoviosista, musta
Mitat (pienet poikkeamat mahdollisia)
korkeus 0,20 m leveys 0,40 m padon korkeus 0,15 m paino 11 kg
Tilausnumero 5.28045 Kanavan sulku kokonaisrakenne lasia ruostumaton teräs, hiekkapuhallettu ja iskunkestävä, läpivärjätty PUR-muovi (runko), musta; portit PUR-muovia, musta, ketjuilla varustettu varkaudenesto. Lyhyet ketjut V2Aterästä
Mitat (pienet poikkeamat mahdollisia)
korkeus 0,15 m leveys 0,55 m pituus 0,60 m padon korkeus 0,15 m paino 42 kg
Komponentit
1 kpl kutakin
Asennustiedot
Suositus: vahvistetun vesiväylän pinta. Kaikki laitteet voidaan asentaa helposti mihin tahansa keinotekoiseen vesistöön. Perustukset asennustilanteen mukaan Putoamiskorkeus standardin mukainen.
Huomio:
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista Oikeus teknisiin muutoksiin pidätetään. Käyttöä aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, varten laitteet ovat saatavana myös merenkulkualusten teräksestä (V4A) valmistettuina.
Leikkiarvo
Lapset nauttivat erityisesti veden padottamisesta. Patoaukon avaaminen antaa heille mahdollisuuden oppia veden voimasta leikkisällä tavalla, jolloin he oppivat käsittelemään elävää voimaa. . He pääsevät kokemaan, miten pato toimii, ja voivat tarkkailla, miten vesi kertyy.
Suositellaan - Lastentarhan lapsille - Valvottuja leikkialueita, kuten päiväkoteja, kouluja, iltapäiväkerhoja tai vastaavia - Valvomattomat julkiset alueet, kuten leikkikentät, puistot tai vastaavat - Valvomattomat vesileikkialueet
Tilausnumero 5.28030 Laudaportti
Tekniset tiedot
Tilausnumero 5.28030 Laudaportti
kaikki metalliosat on valmistettu lasikuulapuhalletusta ruostumattomasta teräksestä
lauta on valmistettu iskunkestävästä, läpivärjätystä PUR-muovista, musta
Mitat (pienet poikkeamat mahdollisia)
korkeus 0,20 m leveys 0,50 m padon korkeus 0,15 m paino 7 kg
Tilausnumero 5.28031 Palkkiportti
kaikki metalliosat on valmistettu lasikuulapuhalletusta ruostumattomasta teräksestä
levy ja pallopää valmistettu iskunkestävästä, läpivärjätystä PUR-muovista, musta
Mitat (pienet poikkeamat mahdollisia)
korkeus 0,30 m leveys 0,50 m padon korkeus 0,15 m paino 8 kg
Tilausnumero 5.28031 Palkkiportti Mittakaava 1:10
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit 1 kpl kutakin
Asennustiedot
Suositus: vahvistetun vesiväylän pinta
Kaikki laitteet voidaan asentaa helposti mihin tahansa keinotekoiseen vesistöön.
Perustukset asennustilanteen mukaan
Huomio
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään.
Käyttöä aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, varten laitteet ovat saatavana myös merenkulkualusten teräksestä (V4A) valmistettuina.
Leikkiarvo
Koe veden voima – tämä onnistuu erityisen hyvin padottamalla vesi ja avaamalla sitten padot. Hauskinta on, kun vesi padotaan luonnonmateriaaleilla, kuten mudalla, lehdillä ja pienillä kepeillä. Usein tämä ei kuitenkaan ole mahdollista tai toivottavaa. Siksi tarvitaan lisäelementtejä, kuten lukkoja tai läppiä.
Suositellaan
- Lastentarhan lapsille - Valvottuja leikkialueita, kuten päiväkoteja, kouluja, iltapäiväkerhoja tai vastaavia - Valvomattomat julkiset leikkialueet, kuten leikkikentät, puistot tai vastaavat
Kääntyvä portti Sirppiportti
Tekniset tiedot
Tilausnumero 5.28032 Sirppiportti
Tilausnumero 5.28035 Kääntyvä portti
Turvallisuustarkastus standardin EN 1176 mukaisesti
Mittakaava 1:10
Tilausnumero 5.28032 Sirppiportti
peitelevyt lasipuhallettua ruostumatonta terästä
runko, portti, pallopää ja liukulaakeri valmistettu iskunkestävästä, läpivärjätystä PUR-muovista, musta
Mitat (pienet poikkeamat mahdollisia)
korkeus 0,30 m leveys 0,40 m padon korkeus 0,15 m paino 10 kg
Materiaali
Tilausnumero 5.28035 Kääntyvä portti
pyörivä runko lasipuhallettua ruostumatonta terästä
liukulaakerit, portit ja pallopäät iskunkestävää, läpivärjättyä PUR-muovia, musta
Mitat (pienet poikkeamat mahdollisia)
korkeus 0,35 m leveys 0,50 m padon korkeus 0,15 m paino 9 kg
Komponentit 1 kpl kutakin
Asennustiedot
Pintamateriaalin vaatimukset Suositus: vahvistetun vesiväylän pinta
Kaikki laitteet voidaan asentaa helposti mihin tahansa keinotekoiseen vesistöön.
Perustukset asennustilanteen mukaan
Huomio
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään. Käyttöä aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, varten laitteet ovat saatavana myös merenkulkualusten teräksestä (V4A).
Leikkiarvo
Lapset nauttivat erityisesti veden padottamisesta. Luukkujen avaaminen antaa heille mahdollisuuden oppia veden voimasta leikkisällä tavalla. Hauskinta on, kun veden padottamiseen käytetään luonnonmateriaaleja, kuten mutaa, lehtiä ja pieniä keppejä. Usein tämä ei kuitenkaan ole mahdollista tai toivottavaa. Siksi tarvitaan täydentäviä elementtejä, kuten sulkuja tai luukkuja.
Suositellaan - Lastentarhan lapsille - Valvottuja leikkialueita, kuten päiväkoteja, kouluja, iltapäiväkerhoja tai vastaavia - Julkiset leikkialueet, kuten päiväkodit, koulut, iltapäiväkerhot tai vastaavat
Tilausnumero 5.28033 Pyöreä läppä
Tekniset tiedot
Tilausnumero 5.28033 Pyöreä läppä
pyörivä kehys lasipuhalletusta ruostumattomasta teräksestä
Rullalaakerit
Ruostumattomasta teräksestä valmistetut rullalaakerit pyöriville osille, helppo huoltaa ja vaihtaa, tiivistetyt
Laadun ominaisuuksista on tarkempia tietoja hinnastossa.
läpät ja pallopäät iskunkestävää, läpivärjättyä PUR-muovia, musta
Mitat
(pienet poikkeamat mahdollisia) korkeus 0,25 m leveys 0,50 m padon korkeus 0,13 m paino 9 kg
Tilausnumero 5.28034 Suorakulmainen läppä
pyörivä kehys lasipuhallettua ruostumatonta terästä
Rullalaakerit
Ruostumattomasta teräksestä valmistetut rullalaakerit pyöriville osille, helppo huoltaa ja vaihtaa, tiivistetyt
Laadun ominaisuuksista on tarkempia tietoja hinnastossa.
Tilausnumero 5.28034
Suorakulmainen läppä
läpät ja pallopäät valmistettu iskunkestävistä, läpivärjättyistä PUR-muoviosista, musta
Mitat (pienet poikkeamat mahdollisia)
korkeus 0,30 m leveys 0,50 m padon korkeus 0,15 m paino 9 kg
Komponentit Turvallisuustarkastus
Mittakaava 1:10
1 kpl kutakin
Asennustiedot
Pintamateriaalin vaatimukset Suositus: vahvistetun vesiväylän pinta
Kaikki laitteet voidaan asentaa helposti mihin tahansa keinotekoiseen vesistöön.
Perustukset asennustilanteen mukaan
Huomio
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään. Käyttöä aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, varten laitteet ovat saatavana myös merenkulkualusten teräksestä (V4A) valmistettuina.
Leikkiarvo
Sekä lapsille että vanhemmille ihmisille on houkuttelevaa saada jotain liikkeelle näkyvän voiman avulla. Kun tätä voimaa on mahdollista muuttaa mekaanisesti, houkutus on vielä suurempi. Vesi on erittäin tärkeä voimanlähde. Siksi vesipyörät ovat aina tärkeä osa vesileikkilaitteita. Molemmat myllypyörät saavat voimansa veden painosta. On kuitenkin tärkeää tietää selvästi näkyvästä ja tunnistettavasta suhteesta ja olla mahdollisuus muuttaa jotain.
Perusominaisuudet
- Ainutlaatuinen alkuperäisen myllynpyörän muotoilunsa ansiosta
- Pelaamisen kannustin: tunnustaminen
Suositellaan
- Lastentarhan lapset
- Koululaisille
- Valvomattomat vesileikkialueet
Esteettömät - Itsenäinen leikki
Puinen myllynpyörä Ruostumattomasta teräksestä valmistettu myllynpyörä
Tilausnumero 5.15813
Puinen myllynpyörä
Tilausnumero 5.15820
Myllypyörä ruostumattomasta teräksestä
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
1 kpl kutakin
Asennustiedot
Pintamateriaalin vaatimukset Suositus: hiekka, jossa on viemäröinti, tai kivilaatta, jossa on viemäröinti ja vastaava pintarakenne. Myllypyörät on suunniteltu vain ylävirtauskäyttöön. Katso piirustuksesta vaadittu vähimmäiskorkeusero.
Tekniset tiedot
Tilausnumero 5.15813 Puinen myllynpyörä
Ydinon
Sahatut puutavarat ovat ytimetön, mikä vähentää halkeilua ja ei-toivottuja muodonmuutoksia.
Maakiinnike
Kaikki maahan kiinnittämiseen käytettävät osat on valmistettu kuumasinkitystä teräksestä tai ruostumattomasta teräksestä.
Rullalaakerit
Ruostumattomasta teräksestä valmistetut rullalaakerit pyöriville osille, helppo huoltaa ja vaihtaa, tiivistetyt.
Tarkemmat tiedot laatuominaisuuksista löytyvät hinnastosta.
Käsityöläisen tyylinen vesipyörän rakenne, jossa on uritetut ja halkaistut puuliitokset
akseli, napa ja kehä ruostumatonta terästä, lasikuulapuhallettu
Mitat
(pienet poikkeamat mahdollisia) korkeus 0,85 m leveys 0,55 m pyörän halkaisija 0,80 m paino 50 kg
Mittakaava 1:20
Perustukset
Tilausnumero 5.15813 Puinen myllynpyörä 1 kpl 50 x 90 x 50 cm kaivussyvyys 70 cm
Tilausnumero 5.15820
Ruostumattomasta teräksestä valmistettu myllynpyörä 1 kpl 50 x 50 x 50 cm kaivussyvyys 70 cm
Huom
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään.
Tilausnumero 5.15820
Myllypyörä ruostumattomasta teräksestä koko laite ruostumatonta terästä, lasikuulapuhallettu, käytettäväksi kloorivedessä saatavana myös erityinen terässeos, materiaalin paksuus 3 mm helppokäyttöiset kosketuspinnat
Rullalaakerit Ruostumattomasta teräksestä valmistetut rullalaakerit pyöriville osille, helppo huoltaa ja vaihtaa, tiivistetyt
Laadun ominaisuuksista on tarkempia tietoja hinnastossa.
Mitat (pienet poikkeamat mahdollisia) korkeus 0,70 m leveys 0,45 m pyörän halkaisija 0,65 m paino 27 kg
Käyttöä varten aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, laitteet ovat saatavana myös merenkulkualusten teräksestä (V4A).
Leikkiarvo
Metalliset kauhapyörät ovat katseenvangitsija vesileikkialueilla, erityisesti kun kimaltelevat valonheijastukset korostavat miellyttävää muotoilua. Pienet, säteittäisesti järjestetyt kulhot ovat erittäin houkuttelevia lapsille. Kun pyörä alkaa pyöriä veden voimalla, pumpun pyörä toimii entistä tehokkaammin kiihdyttääkseen... pyörän liikettä. Suuri kauhapyörä voidaan myös ajaa kanavassa virtaavalla vedellä.
Perusominaisuudet
- Laadukas muotoilu
- Leikkimotivaatio: pienet kauhat järjestettyinä säteittäisesti
Suositellaan
- Valvottuja leikkialueita, kuten päiväkoteja, kouluja, iltapäiväkerhoja tai vastaavia
- Valvomattomat julkiset leikkialueet, kuten leikkikentät, puistot tai vastaavat
Esteetön
- Itsenäinen leikki
Pieni kauhapyörä betoniperustalle Pieni kauhapyörä rakennustyömaan perustuksille Iso kauhapyörä
Tilausnumero 5.15900
Pieni kauhapyörä betonipohjalle
Tekniset tiedot
Mittakaava 1:20
Tilausnumero 5.15910
Pieni kauhapyörä rakennustyömaan perustuksille
kaikki laitteet ruostumatonta terästä (saatavana merenkulkualusten teräksestä /V4A pyynnöstä) lasikuulapuhallettu metallilevyn paksuus 3 mm puolipallon halkaisija 150 mm
Rullalaakerit
Ruostumattomasta teräksestä valmistetut rullalaakerit pyöriville osille, helppo huoltaa ja vaihtaa, tiivistetyt
ylisuuri
Tilausnumero 5.15920
Iso kauhapyörä
Turvallisuustarkastus standardin EN 1176 mukaisesti
Laadun ominaisuuksista on tarkempia tietoja hinnastossa.
Mitat
(pienet poikkeamat mahdollisia)
Tilausnumero 5.15900 Pieni kauhapyörä betonipohjalle, leveys 0,45 m ulkonema betonipohja 0,50 m pyörän halkaisija 0,40 m paino 13 kg betonijalusta katso tilausnumero 5.15950 hinnastosta
Tilausnumero 5.15910 Pieni kauhapyörä rakennustyömaiden perustuksiin korkeus leveys pyörän halkaisija paino 0,45 m 0,65 m 0,40 m 13 kg
Tilausnumero 5.15920 Iso kauhapyörä korkeus 0,85 m leveys 1,10 m pyörän halkaisija 0,80 m paino 22 kg
Komponentit 1 kpl kutakin
Asennustiedot Pintamateriaalin vaatimukset Suositus: hiekka, jossa on viemäröinti, tai kivilaatta, jossa on viemärikaivo
Kauhalaitteet on valmistettu ylösvirtauskäyttöön. Vaadittu vähimmäiskorkeusero on esitetty piirustuksessa.
Jos Big Bucket Wheel -pyörä halutaan asentaa alavirtaan, sen oikeaan toimintaan tarvitaan suuri määrä vettä ja voimakas virtaus. Vähimmäisvirtausnopeuden on oltava 66 cm/sek. Alimman kauhan tulisi upota veteen noin puolet tai mieluiten kolme neljäsosaa sen halkaisijasta. Kun Bucket Wheel -pyörää käytetään rannalta otetulla vedellä , tarvitaan vähintään 3/4 m³ vettä muutaman kierroksen tuottamiseksi. Pientä kauhapyörää ei voida käyttää alavirtauskäytössä lainkaan.
Perustukset
Tilausnumero 5.15910
1 kohde 50 x 90 x 30 cm kaivussyvyys 70 cm
Tilausnumero 5.15920
2 kohdat 40 x 40 x 30 cm kaivussyvyys 50 cm Huomio: Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään.
Leikkiarvo
Ihmiset ja erityisesti lapset nauttivat suuresti veden virtauksen ohjaamisesta, sen nopeuttamisesta tai hidastamisesta tai sen padottamisesta. Leikkivä tarkkailija voi kokea erilaisia vaikutelmia prosessin aikana muodostuvista muodoista.
Suositellaan
- Lastentarhan lapsille
- Valvottuja leikkialueita, kuten päiväkoteja, kouluja, iltapäiväkerhoja tai vastaavia - Valvomattomat vesileikkialueet
Suunnittelutiedot Horisontaalisen vesipyörän oikea toiminta edellyttää asianmukaista ylä- ja alavirran maaprofiilia. Lisätietoja saat asennusohjeista.
Mittakaava 1:20
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit 1 osa
Tekniset tiedot
Tilausnumero 5.28020 Vaakasuora myllynpyörä myllypyörä valmistettu lasikuulapuhalletusta ruostumattomasta teräksestä
Rullalaakerit Ruostumattomasta teräksestä valmistetut rullalaakerit pyöriville osille, helppo huoltaa ja vaihtaa, tiivistetyt
Laadun ominaisuuksista on tarkempia tietoja hinnastossa.
rakenne lasikuulapuhallettua ruostumatonta terästä ja iskunkestävää, läpivärjättyä PURmuovia (runko), musta, PUR-muoviset päät kiinnityssuojana
Mitat (pienet poikkeamat mahdollisia)
korkeus 0,15 m Pituus 1,00 m leveys 0,60 m paino 47 kg
Asennustiedot
Suositus: vahvistetun vesikourun pinta. Kaikki laitteet voidaan asentaa helposti mihin tahansa keinotekoiseen vesistöön.
Perustukset asennustilanteen mukaan Ei putoamiskorkeutta standardin mukaan.
Huomio
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista Oikeus teknisiin muutoksiin pidätetään.
Käyttöä aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, varten laitteet ovat saatavana myös merenkulkualusten teräksestä (V4A).
Hiekan ja veden käsittely
Leikkiarvo
Pieni hiekkalaivamme on sekä hiekkalaatikko että purjealus. Suuret ja pienet voivat sukeltaa merirosvojen, merimiesten ja kapteenien rooleihin ja samalla leikkiä, rakentaa hiekkalinnoja ja leikkiä leipomista hiekassa laivan rungossa. Purjeen voi käyttää paitsi aurinkovarjona myös hiekkalaatikon kannena.
Perusominaisuudet
- Lapsille sopivat mitat
- Aistien miellyttävä luonnollinen puupinta
- Tunteisiin vetoava muotoilu
- Ystävällinen ulkonäkö
- Aurinkosuoja
- Kannustin leikkimiseen: Roolileikit
Suositellaan
- Alle 3-vuotiaat lapset
- Lastentarhan lapsille
- Valvottuja leikkialueita, kuten päiväkoteja, kouluja, iltapäiväkerhoja tai vastaavia
- Valvomattomat julkiset leikkialueet, kuten leikkikentät, puistot tai vastaavat
Esteetön
- Hoitajan kanssa
- Itsenäinen leikki
Hiekkaleikkilaiva
Hiekkaleikkilaiva purjeilla valvottuille alueille
Tilausnumero 4.07500 Hiekkaleikkilaiva
Tekniset tiedot
materiaali: kyllästämätön vuoristomänty
Kuorittu valkoinen
Kuorittu valkoinen palisade tarkoittaa, että kuori, kambium ja pintapuu on poistettu, rungon luonnollinen muoto on säilytetty ja se voidaan kokea
Viistoleikkaus
Pystysuorat pylväät, joiden päätyosassa on viistetty poikkileikkaus, rakentamisen puunsuojauskeinona
Ydinpuuton
Sahatut puut ovat ytimetön, mikä vähentää halkeilua ja ei-toivottuja muodonmuutoksia.
Ketjut
Ketjut on valmistettu kuumasinkitystä teräksestä (1.4301 / 1.4571 lisämaksusta), hitsattu ennen sinkitystä, lyhyet lenkkiketjut, ilman silmukoita liitoskohdissa, helppo vaihtaa ja lyhentää
Tarkemmat tiedot laatuominaisuuksista löytyvät hinnastosta.
liittimet kuumasinkitty messinkikello
Tilausnumero 4.07600 Hiekkaleikkilaivan purje säänkestävästä muovikankaasta (PVC)
Mitat (pienet poikkeamat mahdollisia)
Tilausnumero 4.07600 Hiekkaleikkilaiva purjeilla
korkeus 2,70 m istumakorkeus 0,60 m pituus 4,45 m leveys 1,85 m paino 600 kg
Komponentit
Tilausnumero 4.07500 Hiekkaleikkilaiva 1 laivan runko 2 masto 1 ohjauspyörä 3 lapio 1 kello
Tilausnumero 4.07600 Hiekkaleikkilaiva purjeilla kuten yllä, mutta lisäksi 2 purjetta
Asennustiedot Turvallisuustarkastus
Mittakaava 1:100
Huomio
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeudet teknisiin muutoksiin pidätetään.
Pintamateriaalin vaatimukset vastaavat putoamiskorkeutta ≤ 0,60 m (katso tarkemmat tiedot hinnastosta) Oikean toiminnan varmistamiseksi tarvitaan hiekkaa.
Perustukset 2 kpl 60 x 60 x 40 cm kaivussyvyys 80 cm
Leikkiarvo
Oikeat laivat ovat kaarevia, ja jos ne ovat yhtä moderneja kuin sarjamme huippumoderni työlaiva ”Sand”, ne on myös valmistettu teräksestä. Oikeat merimiehet, satamatyöntekijät, merivoimien upseerit ja tietysti perämies työskentelevät yhdessä tällä laivalla. He suorittavat kaikki tarvittavat toimenpiteet, jotta laiva voi pian lähteä seuraavalle matkalleen. Mutta ennen sitä lasti on purettava ja lastattava uudelleen lastinkäsittelylaitteiden avulla. Satamimaisemassa, jossa on kävelysiltoja ja laitureita, sijaitseva metallinen alus nimeltä ”Sand” on paitsi katseenvangitsija myös kohtaamispaikka ja roolileikkien kohde.
Suunnittelutiedot Kulkuyhteydet eivät sisälly komponentteihin. Ne on suunniteltava siten, että niihin ei pääse helposti, esim. köysisilta, ketjupolku, kiipeilypuunrunko jne.
Perusominaisuudet
- Ainutlaatuinen ja omaperäinen
- Huomiota herättävä
- Värikäs muotoilu
- Laadukas muotoilu
- Roolileikin kannustin
Suositellaan
- Lastentarhan lapsille
- Koululaisille
- Valvomattomat julkiset leikkialueet, kuten leikkikentät, puistot tai vastaavat
Mittakaava 1:200
Komponentit
Laiva
1 Metallinen alus ohjaushytillä 1 Tikkaat sisällä
1 masto, josta pääsee kannelle ja laivan kelloon 1 pöytä
3 jakkaraa, joissa on rautajalat
Hiekankuljetusjärjestelmä rahtilaitteistona
2 tukikehystä, joissa kummassakin 1 hiekanostin ja 1 kauha
1 kuljetuskisko hiekkasäiliöllä
Asennustiedot
Pintamateriaalin vaatimukset vastaavat putoamiskorkeutta ≤ 1,50 m (katso tarkemmat tiedot hinnastosta)
Oikean toiminnan varmistamiseksi tarvitaan leikkisandaa tai herneen kokoista soraa.
Perustukset
Laiva
Alukselle ei tarvita perustuksia. Rungon metallilevy ulottuu
30 cm syvyyteen maahan. Rungon alueelle on rakennettava painolastikerros. Laivan rungossa ei ole pohjaa. Se on täytettävä noin 30 cm:n paksuisella hiekka- tai sorakerroksella.
Masto
1 kpl 60 x 60 x 30 cm kaivussyvyys 80 cm
Pöytä
1 kpl 60 x 60 x 40 cm kaivussyvyys 60 cm
Hiekankuljetusjärjestelmä 2 kpl 80 x 60 x 50 cm kaivusyvyys 70 cm
Huomio:
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään.
Mitat (pienet poikkeamat mahdollisia)
korkeus 4,40 m ohjaushytin korkeus 2,90 m keulan korkeus 2,15 m pituus 8,80 aluksen leveys 2,80 m leveys, kokonaisleveys 4,40 m kokonaispaino 4000 kg raskas yksittäinen osa 3500 kg
Kuljetus ja purku kuljetus matalalla kuormaajalla h = 70 cm tilauksesta, purku nosturilla paikan päällä
Tekniset tiedot
alus on valmistettu 4 mm:n paksuisesta taivutetusta metallilevystä, pohjamaalattu ja maalattu kahdella värillä, leikkialueen kaikki reunat ovat riittävän pyöristetyt kansi, masto, ohjaushytin viimeistely, hiekankuljetusjärjestelmä, tikkaat, pöytä ja jakkara valmistettu vuoristomäntystä, valittu kahdeksan laatukriteerin perusteella
Viistoleikkaus
Pystysuorat tukipylväät, joiden päätyosassa on viistetty leikkaus puun suojaamiseksi
Ytimettömät
Sahatut puut ovat ytimetön, mikä vähentää halkeilua ja ei-toivottuja muodonmuutoksia.
Uurrettu ja pontattu 4 cm:n paksuisesta massiivipuusta valmistetut pontatut lankut, erittäin kestävät, eivät pölyä tai hiekkaa, suojaavat suoralta sateelta
Vaneri
Vaneri valmistettu vuoristomäntystä, kolmikerroksinen (3 cm), viisikerroksinen (4 cm). Korkea mittatarkkuus, vedenpitävä, liimattu standardin DIN EN 13353:2011 mukaisesti
Profiloidut aluslevyt Profiloidut aluslevyt peittävät standardin mukaiset ulkonevat ruuvinkannat, parantavat paineen jakautumista ja suojaavat vedeltä. Estävät pultin löystymisen.
Säädettävä
Säädettävä kaksiosainen pulttiliitos, helppo huoltaa, ei ulkonevia kierteitä
Maakiinnike
Kaikki maahan kiinnittämiseen käytettävät osat on valmistettu kuumasinkitystä teräksestä tai ruostumattomasta teräksestä.
Ketjut
Kuumavalssatusta teräksestä (1.4301 / 1.4571 lisämaksusta) valmistetut ketjut, hitsattu ennen galvanointia, lyhyet lenkkiketjut, ilman silmukoita liitoskohdissa, helppo vaihtaa ja lyhentää.
Rullalaakerit
Ruostumattomasta teräksestä valmistetut rullalaakerit pyöriville osille, helppo huoltaa ja vaihtaa, tiivistetyt.
Tarkemmat tiedot laatuominaisuuksista löytyvät hinnastosta.
hiekkasäiliö tekstiilivahvistetusta kumihihnasta, paksuus 8 mm
messinkinen laivakello
Leikkiarvo
Jopa maamiehet haluavat lähteä merille purjeveneellämme. Aivan kuten oikeassa elämässä, nuoret tutkimusmatkailijat voivat keinua "aalloilla". Vielä enemmän, kun joku seisoo masto varmistaakseen, että tuuli puhaltaa voimakkaasti. Vähemmän rohkea merimies voi istua peräsimen vieressä ja pitää kurssin. Vaikka myrsky olisi raivoisa, matkustajat eivät putoa, koska he voivat pitää tiukasti kiinni kaikkialla. Purjevene kannustaa moniin aktiviteetteihin ja roolileikkeihin.
Perusominaisuudet
- Ainutlaatuinen ja omaperäinen
- Kolmipistekiinnitys luo illuusion purjeveneessä olemisesta
- Pelaamisen kannustin: muoto, maston tuenta
- Liikunta: painopisteen siirtäminen, keinuminen, heiluminen
Suositellaan
- Lastentarhan lapsille
- Koululaisille
- Valvotuilla leikkialueilla, kuten päiväkodeissa, kouluissa, iltapäiväkerhoissa tai vastaavissa
- Julkiset leikkialueet, kuten päiväkodit, koulut, iltapäiväkerhot tai vastaavat
Purjevene
Purjevene lipulla
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
Tilausnumero 6.03200
Purjevene lipulla
1 Alus mastolla ja peräsimellä 3 Robinia-puusta valmistetut tukipylväät
1 nostettava lippu
Tilausnumero 6.03201
Purjevene lipulla kuten edellä, mutta jalustapylväät galvanoidusta teräsputkesta Ø 178 mm
Tilausnumero 6.03210
Purjevene
1 Alus mastolla ja peräsimellä 3 Robinia-puusta valmistetut tukipylväät
Mitat (pienet poikkeamat mahdollisia)
Pituus 3,50 m leveys 2,20 m istuin korkeus 0,70 m paino
Tilausnumero 6.03200
Purjevene lipulla 335 kg
Tilausnumero 6.03201
Purjevene lipulla 265 kg
Tilausnumero 6.03210
Purjevene 330 kg
Asennustiedot
Pintamateriaalin vaatimukset vastaavat ≤ 1,00 m:n putoamiskorkeutta (katso tarkemmat tiedot hinnastosta)
Perustukset
3 kpl 80 x 80 x 80 cm kaivussyvyys 100 cm
Huomio
Tarkat mitat voivat vaihdella; katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään. Käyttöä varten aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, laitteet ovat saatavana myös merenkulkualusten teräksestä (V4A).
Tekniset tiedot
kaikki varusteet valmistettu käsittelemätöntä vuoristomäntyä, robinia
Kuorittu valkoinen
Kuorittu valkoinen palisadi tarkoittaa, että kuori, kambium ja pintapuu on poistettu, rungon luonnollinen muoto on säilytetty ja se voidaan kokea
Viistoleikkaus Pystysuorat pylväät, joiden päätyosassa on viistetty poikkileikkaus, rakentamisen puunsuojauskeinona
Ydinpuuton Sahatut puut ovat ytimetön, mikä vähentää halkeilua ja ei-toivottuja muodonmuutoksia.
Uurrettu ja pontattu 4 cm:n paksuisesta massiivipuusta valmistetut pontatut lankut, erittäin kestävät, eivät pölyä tai hiekkaa, suojaavat suoralta sateelta
Yleiskytkentä Kuumasinkitty, taottu universaali liitos, koostuu kahdesta sintratusta holkista, vapaa heilahdus kaikkiin suuntiin
Profiloidut aluslevyt
Profiilipesty aluslevy ulkonevien ruuvien päiden peittämiseen standardin mukaisesti, parantaa paineen jakautumista ja suojaa vedeltä. Estää pultin löystymisen
Säädettävä
Säädettävä kaksiosainen pulttiliitos, helppo huoltaa, ei ulkonevia kierteitä
Sintrattu holkki Kaikissa edestakaisin liikkuvissa osissa käytämme sintrattuja liukulaakereita, jotka ovat itsestään voitelevia ja helposti vaihdettavissa tarvittaessa.
Ketjut
Kuumavalssatusta teräksestä (1.4301 / 1.4571 lisämaksusta) valmistetut ketjut, jotka on hitsattu ennen galvanointia, lyhyet lenkkiketjut, ilman silmukoita liitoskohdissa, helposti vaihdettavat ja lyhennettävät.
Tarkemmat tiedot laatuominaisuuksista löytyvät hinnastosta.
Kupuketjut kuumasinkitty
lippu säänkestävästä PVC-kankaasta
Leikkiarvo
Vesirakennustyömaa on monipuolinen leikkiväline, joka mahdollistaa intensiivisen leikin veden, hiekan ja maan elementeillä jopa pienellä alueella. Jos yläalustalla on imupumppu, joka toimittaa vettä työntekijöille, leikki saa uuden ulottuvuuden ja todellista työtä voidaan tehdä. Rakennus- ja työleikit ovat lapsille intensiivisiä ja ne edistävät luovuutta ja yhteistyötä.
Perusominaisuudet
- Lasten mittasuhteet ergonomisten vaatimusten mukaisesti
- Luonnollisen muotoiset, kuorittomat pylväät ja aisteja miellyttävä luonnonpuun käyttö
- Tekninen rakenne herättää kiinnostusta
- Monipuoliset leikkimahdollisuudet useille lapsille
- Korkea leikkimäärä rajoitetussa tilassa
- Leikkimisen kannustin: vesi, hiekkapyörä, hiekkahissit, ketjut, vesikanavat
- Liikkuminen: fyysinen ponnistus, kiipeily
Suositellaan
- Koululaisille
- Valvottuja leikkialueita, kuten päiväkoteja, kouluja, iltapäiväkerhoja tai vastaavia
- Valvomattomat julkiset leikkialueet, kuten leikkikentät, puistot tai vastaavat
- Valvomattomat uima-altaat, kuten ulkouimaaltaat, seikkailu-uima-altaat tai vastaavat
Suunnittelutiedot
Vesihuollolle on suunniteltava yksilölliset ratkaisut suunnitelmien mukaan.
Ajantasaiset tiedot vesihuollon liitännästä ja muista teknisistä seikoista tiedot ovat ladattavissa taulukkomuodossa verkkosivuiltamme www.richter-spielgeraete.de.
Mittakaava 1:100
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
1 Alustarakenne, jossa 3 kerrosta
2 tikkaat
2 hiekanostinta
2 lapiota
2 tasaista vesikanavaa
1 V-muotoinen vesikanava 1 Puinen myllynpyörä
Tilausnumero 5.15810
2 hiekkaputkea
1 hiekkakouru, 2 kerrosta
1 hiekkapyörä
1 leikkikenttäpumppu
Tilausnumero 5.17510
Huom Lisäksi venttiilikombinaatio suoraa liitäntää varten pääputkeen, tilaa Tilausnumero 5.17130
Asennustiedot
Pintakäsittelyvaatimukset vastaavat putoamiskorkeutta ≤ 1,50 m (katso tarkemmat tiedot hinnastosta)
Hiekka on välttämätön oikean toiminnan kannalta. Huomio: tehokas viemäröinti on varmistettava.
Perustukset
4 kappaletta 60 x 60 x 40 cm kaivussyvyys 80 cm vesiliitäntä paikallisen tilanteen mukaan
Huomio
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Tekniset muutokset mahdollisia. Laite saatavana myös teräsjaloilla tai lehtikuusesta valmistettuna sekä lehtikuusesta ja teräsjaloilla.
Mitat
(pienet poikkeamat mahdollisia)
korkeus 2,55 m
Tasojen korkeudet 0,25 m 0,90 m 1,50 m
Lavan lattiat 0,80 x 2,50 m Pituus 2,60 m leveys 3,10 m paino 900 kg
5.09500
Tekniset tiedot
Kuorittu valkoinen
Kuorittu valkoinen tarkoittaa, että kuori, kambium ja pintapuu on poistettu, mutta puun luonnollinen muoto on säilytetty ja se voidaan kokea.
Viistoleikkaus
Pystysuorat pylväät, joiden päätyosassa on viistetty poikkileikkaus, toimivat rakentavana puunsuojauskeinona.
Rei'itetty
Puun maa-/ilma-alue on rei'itetty lukuisilla pienillä porausrei'illä, jotta kyllästysaine tunkeutuu tähän erityisen vaarassa olevaan alueeseen.
Ydinvapaa
Sahatut puut ovat ytimetön, mikä vähentää halkeilua ja ei-toivottuja muodonmuutoksia.
Verhoukset
Verhoukset valmistettu vuoristomäntystä (4–5 cm) ja kuusesta/kuusesta (3–5 cm). Käsin kuorittu valkoinen, puun luonnollinen pinta säilyy tuntuvana ja havaittavana
Uurrettu ja pontattu 4 cm:n paksuiset massiivipuusta valmistetut pontatut lankut, erittäin kestävät, eivät pölyä tai hiekkaa, suojaavat suoralta sateelta.
Kovapuusta valmistetut puolat Kiipeilytikkaat kovapuusta (saarni) Ø 4,2 cm, jyrsitty ja tapitettu, vääntymättömät, helppo tarttua ja eivät ole kylmiä lasten koskettaessa
Ketjut
Kuumavalssatusta teräksestä (1.4301 / 1.4571 lisämaksusta) valmistetut ketjut, hitsatut ennen galvanointia, lyhyet lenkkiketjut, ilman silmukoita liitoskohdissa, helppo vaihtaa ja lyhentää
Tarkemmat tiedot laatuominaisuuksista löytyvät hinnastosta.
muoviset kourut, seinämän paksuus noin 7 mm
hiekkasäiliö tekstiilivahvistetusta kumihihnasta, paksuus 8 mm
hiekkapyörä kuumasinkitty
Myllypyörän ja pumpun kuvaus, katso erillinen tuotesivu.
Leikkiarvo
Vesileikkikokonaisuutemme "Pieni kala" tarjoaa erityistä hauskaa suurille ja pienille lapsille. Hiekkaan asennettuna ja varustettuna portaikolla, alustalla, sienijousella, vesikanavilla ja kauhapyörällä se antaa vapauden lasten mielikuvitukselle erilaisissa roolileikeissä. Lisäksi aistit stimuloituvat ja luovuus edistyy veden ja hiekan avulla. Alustan ulkosivulla olevat kaksi värikkäästi maalattua kalaa antavat pienille leikkikentille myös houkuttelevan ja kutsuvan ilmeen.
Vesikombinaatio "Pieni kala"
Perusominaisuudet
- Lapsille sopivat mitat ergonomisten vaatimusten mukaisesti
- Tilaa määrittelevä muotoilu ja luonnollinen pinta stimuloivat aisteja
- Laadukas muotoilu
- Yhdistelmä roolileikkejä, "työskentelyä" ja aktiivisuutta varten
- Liikunta: kiipeily, pomppiminen, hyppiminen
Suositellaan
- Koululaiset
- Valvottuja leikkialueita, kuten päiväkoteja, kouluja, iltapäiväkerhoja tai vastaavia
- Valvomattomat julkiset leikkialueet, kuten leikkikentät, puistot tai vastaavat
Suunnittelutiedot
Nuolella merkityt laitteet
* on asennettava noin 2 %:n kaltevuudella (= 2 cm 1 metrillä).
Tämä tarkoittaa, että suunnittelussa on otettava huomioon paitsi laitteiden korkeus myös kaltevuus.
Vesihuollolle on suunniteltava yksilölliset ratkaisut suunnitelmien mukaan.
Ajantasaiset tiedot vesihuollon liitännästä ja muut tekniset tiedot ovat ladattavissa taulukkomuodossa verkkosivuiltamme www.richter-spielgeraete.de.
mittakaava 1:100
turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
1 Portaikko
1 Luiska
1 Tasante
1 sienijousi
1 Pieni kauhapyörä
1 Kolmiomainen kanava teräsjaloilla 1
Vaakasuora kanava teräsjaloilla
1 Kanava, jossa on teräsjaloilla varustettu suljin 1 Pyöreä mutapöytä, jossa on teräsjalat
Asennustiedot
Pintamateriaalin vaatimukset
Alusta
vastaa putoamiskorkeutta ≤ 0,60 m (katso tarkemmat tiedot hinnastosta)
Vesisuihkulaitteet
Ei putoamiskorkeutta standardin mukaan; portaiden kaltaiset rakenteet saattavat edellyttää putoamiskorkeuden tarkastamista.
Suositus: hiekka, jossa on viemäröinti, tai päällyste, jossa on viemärikaivo ja vastaava maisemointi. Huomioi, että hiekka on tarpeen "mutaleikkeihin".
Perustukset
Kala
6 kpl 30 x 30 x 30 cm kaivussyvyys
50 cm Kolmiomainen uoma
2 kpl 50 x 50 x 50 cm kaivussyvyys
70 cm Vaakasuora kanava
2 kpl 50 x 50 x 40 cm
kaivussyvyys 60 cm Kanava
sulkimella 2 kpl 50 x 90 x 50 cm kaivussyvyys 70 cm
Mutapöytä
2 kpl 50 x 100 x 50 cm
kaivusyvyys 70 cm Pieni
kauhapyörä
1 kpl 50 x 90 x 30 cm
kaivusyvyys 70 cm
Huomio
Tarkat mitat voivat vaihdella; kaikki asennusmitat löytyvät nykyisistä asennusohjeista.
Oikeus teknisiin muutoksiin pidätetään.
5.10010
Tekniset tiedot
materiaali: kyllästämätön vuoristolehtikuusi
Viistoleikkaus
Pystysuorat pylväät, joiden päätyosassa on viistetty poikkileikkaus, rakentamisen puunsuojauskeinona
Ydinpuuton
Sahatut puut ovat ytimetön, mikä vähentää halkeilua ja ei-toivottuja muodonmuutoksia.
Uurrettu ja pontattu 4 cm:n paksuisesta massiivipuusta valmistetut pontatut lankut, erittäin kestävät, eivät pölyä tai hiekkaa, suojaavat suoralta sateelta
Vaneri
Vaneri valmistettu vuoristomäntystä, kolmikerroksinen (3 cm), viisikerroksinen (4 cm). Korkea mittatarkkuus, vedenpitävä, liimattu standardin DIN EN 13353:2011 mukaisesti
Maakiinnike
Kaikki maahan kiinnittämiseen käytettävät osat on valmistettu kuumasinkitystä teräksestä tai ruostumattomasta teräksestä
Rullalaakerit Ruostumattomasta teräksestä valmistetut rullalaakerit pyöriville osille, helppo huoltaa ja vaihtaa, tiivistetyt
Laadun ominaisuuksista on tarkempia tietoja hinnastossa.
Väri
Värjäykseen käytetään liuottimia sisältämättömiä akryylimaaleja; puu on maalattu siten, että puun rakenne näkyy selvästi.
Sienijousen ja pienen kauhapyörän kuvaus löytyy erillisistä luettelosivuista.
Mitat
(pieniä poikkeamia mahdollisia)
korkeus 1,35 m alustan korkeus 0,60 m pituus 4,55 m leveys 3,45 paino 600 kg
Leikkiarvo
Leikkiessään lapset jäljittelevät innokkaasti aikuisten maailmaan kuuluvia työtehtäviä. Tämä toimii erityisen hyvin kaivinkoneiden kanssa, varsinkin kun vesi on lähellä. Kun kaivinkoneen ympärillä oleva maa on poistettu, kaksi aikuista voi siirtää perustuksettoman pienen kaivinkoneen toiseen paikkaan. Julkisilla alueilla pieni kaivinkone voidaan kiinnittää maahan mukana toimitetulla ketjulla. Molempia kaivinkoneita voidaan kääntää omalla akselillaan; isoa kaivinkonetta voidaan kääntää myös toisella akselilla sen liikeradan muuttamiseksi.
Perusominaisuudet
- Ergonomisten vaatimusten mukaiset lasten mittasuhteet
- Parantaa kehon koordinaatiota
- Leikkimisen kannustin: vipuvarsi, lapio
- Liikunta: fyysinen ponnistus
- Tehokkaat tekniset yksityiskohdat: molempien kaivinkoneiden varret on tasapainotettu vastapainolla, joten myös pienemmät lapset voivat siirtää kuormaa omalla voimallaan
- Molemmat kaivinkoneet voidaan kääntää 360 astetta; säädettävä kääntöalue; suuren kaivinkoneen alle asennettu jarru vapautuu, kun henkilö istuu kaivinkoneeseen
Suositellaan
- Lastentarhan lapsille
- Koululaisille
- Valvottuja leikkialueita, kuten päiväkoteja, kouluja, iltapäiväkerhoja tai vastaavia
- Julkiset leikkialueet, kuten päiväkodit, koulut, iltapäiväkerhot tai vastaavat
Suuri kaivinkone
Pieni kaivinkone
Tilausnumero 5.30000 Suuri kaivinkone
Tilausnumero 5.32000 Pieni kaivinkone
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
Tilausnumero 5.30000 Suuri kaivinkone 1 Suuri kaivinkone, täydellinen 1 Perustuksen runko
Tilausnumero 5.32000 Pieni kaivinkone 1 pieni kaivinkone, täydellinen kuumasinkitty perustaketju ja perustarauha
Tekniset tiedot
kaikki rakenneosat kuumasinkittyjä teräsprofiileja
Sintrattu holkki
Kaikissa edestakaisin liikkuvissa osissa käytämme sintrattuja liukulaakereita, jotka ovat itsestään voitelevia ja helposti vaihdettavissa tarvittaessa.
Maakiinnike
Kaikki maakiinnitykseen käytettävät osat on valmistettu kuumasinkitystä teräksestä tai ruostumattomasta teräksestä.
Laadun ominaisuuksista on tarkempia tietoja hinnastossa.
istuin vedenkestävästä vanerista 25 mm, liukumaton pinnoite
Tilausnumero 5.30000 Suuri kaivinkone
seisontajarru avautuu käytön yhteydessä
Tilausnumero 5.32000 Pieni kaivinkone
Ketjut
Ketjut on valmistettu kuumasinkitystä teräksestä (1.4301 / 1.4571 lisämaksusta), hitsattu ennen sinkitystä, lyhyet lenkkipituudet, ilman silmukoita liitoskohdissa, helppo vaihtaa ja lyhentää
Tarkemmat tiedot laatuominaisuuksista on hinnastossa.
Mitat (pienet poikkeamat mahdollisia)
Tilausnumero 5.30000 Suuri kaivinkone ulottuvuus halkaisija 3,20 m epäkeskoliikkeellä 4,20 m Paino275 kg
Tilausnumero 5.32000 Pieni kaivinkone ulottuvuus halkaisija 1,80 paino 70 kg
Asennustiedot
Pintamateriaalin vaatimukset
Tilausnumero 5.30000 Suuri kaivinkone, joka vastaa putoamiskorkeutta ≤ 1,00 m Tilausnumero 5.32000 Pieni kaivinkone, joka vastaa putoamiskorkeutta ≤ 0,60 m (katso tarkemmat tiedot hinnastosta) Hiekkapinta on välttämätön
Perustukset
Tilausnumero 5.30000 Suuri kaivinkone
1 kpl 60 x 60 x 50 cm kaivusyvyys 90 cm
Tilausnumero 5.32000 Pieni kaivinkone
1 kpl 40 x 40 x 40 cm kaivusyvyys 80 cm
Huomio
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään.
5.30000 5.32000
Leikkiarvo
Leikkiessään lapset rakastavat jäljitellä aikuisten maailmaan kuuluvia liikkeitä ja työtehtäviä. Pyörätuolilla pääsee käyttämään kaivinkonettamme, joka on suunniteltu liikuntarajoitteisten erityistarpeisiin, mutta tarjoaa silti mahdollisuuden kokeilla kaivinkoneen käyttöä. Jos lähellä on vettä, kaivinkone tarjoaa erityisen intensiivisen leikkikokemuksen. Kaivinkoneeseen pääsee tasaiselta maalta ramppia pitkin.
Kaivinkone, johon pääsee pyörätuolilla
Kaivinkoneen sivuttaisliikettä ohjataan käsipyörällä, kun taas kauhaa ohjataan vasemmalla ja oikealla puolella olevilla kahdella käsivivulla. Kantama on 2,40 m, kaivinkone mahdollistaa pääsyn laajalle leikkialueelle.
Perusominaisuudet
- Asennus sallittu vain valvotuilla alueilla
- Parantaa kehon koordinaatiota
- Kannustin leikkimiseen: pyöriminen, kääntyminen, lapioiminen
- Liikunta: fyysinen ponnistus
Suositellaan
- Lastentarhan lapsille
- Valvotuissa leikkialueissa, kuten päiväkodeissa, kouluissa, iltapäiväkerhoissa tai vastaavissa
- Valvomattomat julkiset leikkialueet, kuten leikkikentät, puistot tai vastaavat
Esteetön
- Itsenäinen leikki
turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
1 kaivinkone, johon pääsee pyörätuolilla
mittakaava 1:100
Asennustiedot
Pintamateriaalin vaatimukset vastaavat ≤ 1,00 m:n putoamiskorkeutta (katso tarkemmat tiedot hinnastosta)
Perustukset
1 kpl 250 x 110 x 40 cm kaivussyvyys 95 cm
Huomio
Tarkat mitat voivat vaihdella; katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään.
Tekniset tiedot
kaikki rakenneosat on valmistettu kuumasinkitystä teräsprofiilista
Sintrattu holkki
Kaikissa edestakaisin liikkuvissa osissa käytämme sintrattuja liukulaakereita, jotka ovat itsestään voitelevia ja helposti vaihdettavissa tarvittaessa.
Maakiinnike
Kaikki maahan kiinnittämiseen käytettävät osat on valmistettu kuumasinkitystä teräksestä tai ruostumattomasta teräksestä.
Laakeri
Asennetaan muun muassa huoltovapaita laakereita. Laippalaakerit, jotka tarvitsevat säännöllistä voitelua, on varustettu voitelunipeleillä.
Laadun ominaisuuksista on tarkempia tietoja hinnastossa.
Mitat (pienet poikkeamat mahdollisia)
ulottuvuus 2,40 m kääntöalue 90 paino 760 kg
Leikkiarvo
Veden liikuttaminen oman kehon voimalla ja voimakkaan vesisuihkun välittömän vaikutuksen havaitseminen: tämä yhdistelmä on Pedal Pumpin keskeinen kokemus. Kampikahvan vaivaton käyttö jää taustalle, mutta samalla tulee nopeasti selväksi, että tämä on aloittava teko. Intensiivisen leikin aikana innostus kasvaa, kun suihkua voi muuttaa yksinkertaisesti kääntämällä ohjaustankoa. Kiinteitä rakenteita voidaan käyttää kohteina, ja liikkuvat kohteet kannustavat intensiiviseen ponnisteluun.
Perusominaisuudet
- Heti tunnistettava kannustin liikuntaan
- Kestävä rakenne
- Vesisuihku yllättävänä elementtinä
- Liikunta: tarkkuus, fyysinen ponnistus
Suositellaan
- Koululaisille
- Valvotuille leikkialueille, kuten päiväkodeille, kouluille, iltapäiväkerhoille tai vastaaville
- Valvomattomat julkiset leikkialueet, kuten leikkikentät, puistot tai vastaavat
Poljentapumppu suihkupäällä ohjaustangossa Poljentapumppu ulkoiselle suihkulle Betonikaivo
mittakaava 1:50
Tilausnumero 5.18130 Poljintyyppinen pumppu suihkupäällä ohjaustangossa
Komponentit
Tilausnumero 5.18130
1 Suihkupää ohjaustangossa 1 Talvikansi
Tilausnumero 5.18230
1 Poljintapumppu ulkoiselle suihkulle suihku ei sisälly toimitukseen
1 Talvikansi
Tilausnumero 5.18250
1 betonikaivo integroidulla ruostumattomasta teräksestä valmistetulla vesisäiliöllä.
Suunnittelutiedot
Vesijohtoon liittämistä varten käytä tilausnumeroa 5.18250 Betonikaivo integroidulla ruostumattomasta teräksestä valmistetulla vesisäiliöllä.
Vaihtoehtoisesti voidaan käyttää tilausnumero 5.17100 Venttiilikombinaatiota.
Vesihuollon ratkaisut on suunniteltava yksilöllisesti suunnitelmien mukaan.
Ajantasaiset tiedot vesihuollon liitännästä ja muut tekniset löytyy taulukkomuodossa verkkosivuiltamme www.richter-spielgeraete.de.
Asennustiedot
Pintamateriaalin vaatimukset ei putoamissuojausvaatimuksia sopii raskaille pultteille
Huomio
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään.
Käyttöä aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, varten laitteet ovat saatavana myös merenkulkukäyttöön soveltuvasta teräksestä (V4A).
Tekniset tiedot
laitteet ruostumatonta terästä, lasikuulapuhallettu istuinpinta kumia
Tilausnumero 5.18130 Poljintyylinen pumppu ruiskupäällä ohjaustangossa
itsesyöttöiseen käyttöön ulkoinen liitäntäkierre 3/4 tuumaa tyhjiö sopiva letku Ø 1/2 tuumaa
Tilausnumero 5.18230 Poljintapumppu ulkoista suihkua varten
Tilausnumero 518250 Betoni Vahvistettu betoni C40/50 liitäntä vesijohtoverkkoon maks. 6 bar liitäntäkierre 1 tuuma sisäpuolella puristuskestävä halkaisija 3/4 tuumaa veden tarve noin 2 l/min
Mitat (pienet poikkeamat mahdollisia)
kokonaiskorkeus 1,00 m Istuinkorkeus 0,75 m Pituus 0,75 m leveys 0,60 m paino poljintapumppu60 kg betonikaivo (valinnainen) 690 kg
5.18130 5.18230 5.18250
Leikkiarvo
Tämä yksinkertaisen näköinen laite on erittäin leikkisä ja hauska. Epätavallinen tapa saada vesi roiskua on miellyttävä yllätys, varsinkin kun itse ei kastu. Osallistujan painosta ja taidoista riippuen suihkulähteen suihkut voivat ulottua jopa
7 metriä ja korkeudeltaan jopa 4 metriä. On hauskaa, kun useita Water Jet -laitteita asennetaan lähelle toisiaan, jotta voidaan järjestää todellinen suihkukilpailu.
Perusominaisuudet
- Mekaaninen pumppumekanismi tekee oman voiman ja vesisuihkun leveyden välisen suhteen näkyväksi
- Toiminnallinen muotoilu
- Pelaamisen kannustin: uteliaisuus
- Liike: hyppiminen
Suositellaan
- Koululaisille
- Nuorille
- Valvomattomat uima-altaat, kuten ulkouimaaltaat, seikkailu-uima-altaat tai vastaavat
- Valvomattomat vesileikkialueet
Vesisuihku
Vesisuihku ulkoiseen suihkuun
Suunnittelutiedot
Vesihuollolle on suunniteltava yksilölliset ratkaisut suunnitelmien mukaan.
Ajantasaiset tiedot vesihuollon liitännöistä ja muista teknisistä seikoista tiedot ovat ladattavissa taulukkomuodossa verkkosivuiltamme www.richter-spielgeraete.de.
Tekniset tiedot Tilausnumero
Suunnitteluesimerkki 3 vesijetille
R700 ~ Säde
Tilausnumero 5.25070 Vesisuihku ulkoiseen suihkuun
Turvallisuustarkastus standardin EN 1176 mukaisesti
mittakaava 1:200
Huomio
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Tekniset muutokset pidätetään. Käyttöä aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, varten laite on saatavana myös
5.25000/5.25050 5.25070 merenkulkualusten teräs (V4A).
5.25000 Vesijetti ruostumattomasta teräksestä valmistettu sylinteri, lasikuulapuhallettu pystyssä oleva levy, jossa on 6 vesisuihkua ympyrässä, halkaisija 4 mm pyörivä levy, hyppäävä liike on vaimennettu betonikotelo sisältää: imupumpun jalustalla, vesisäiliön säiliö venttiileillä, sifoni viemäriliitäntää varten, halkaisija 110 mm liitäntä paineputkeen, liitäntäkierre 1 tuuma sisäpuolella, vesiliitäntä 3/4 tuumaa, paine maks. 6 bar, vedenkulutus noin 15 l/min betonikansi kumitiivisteellä, talvikansi ruostumattomasta teräksestä Tilausnumero 5.25050 Asennettavaksi vesisäiliöön Water Jet voidaan toimittaa myös tiivistetyssä kotelossa (ei koske tilausnumeroa 5.25070).
Tilausnumero 5.25070 ulkoiselle suihkulle kuten edellä, mutta ilman suihkusuuttimia
Mitat (pienet poikkeamat mahdollisia)
jalustalevy halkaisija 0,35 m korkeus 0,30 m betonikotelo halkaisija 1,00 m / 1,05 m korkeus 1,10 m / 0,75 m = asennussyvyys kokonaispaino1100 kg / 900 kg
Komponentit
1 Vesijetti esiasennettuna betonikoteloon 1 kansi 1 talvikansi, ruostumaton teräs lisävarusteet tilausnumero 5.25070 esim.: suihkupäät 5.18810/5.18815/5.18 830/5.18835/5.18870
Asennustiedot
Pintavaatimukset vastaavat putoamiskorkeutta ≤ 0,60 m (katso tarkemmat tiedot hinnastosta) Suositus: päällyste, vahvistettu pinta (varmista riittävä viemäröinti paikan päällä) ei hiekkaa, ei soraa
Perustukset kaivanto betonikaivolle Ø 2,00 m, syvyys 1,10 m
Laitteen käyttö ilman vettä lisää komponenttien kulumista.
Siksi laitetta ei saa käyttää ilman vettä.
Pakkasella imupumppu on purettava ja vesisäiliö ja syöttöputki on tyhjennettävä. Komponentteihin kuuluu myös kansi, jolla sylinterin aukko suljetaan pakkasella.
Leikkiarvo
Ei ole heti selvää, mihin tarkoitukseen näitä hauskoja värikkäitä sienipäitä voidaan käyttää. Kun kahta käsiä liikuttamaan kutsuvia kahvoja painetaan voimakkaasti, suuttimesta nousee pumppausprosessin seurauksena leveä vesisuihku. Pumpun yläosaa voidaan kääntää 360°. Tämä mahdollistaa suihkuttamisen kaikkialle, joten voit seurata pakenevaa henkilöä ja kastella hänet niin kauan kuin hän on ulottuvillasi. Tasapuolisten olosuhteiden varmistamiseksi Splash Pump -pumput tulisi asentaa pareittain. Vesileikkikentillä tai uimaaltaissa Splash Pump -pumput tarjoavat uuden hauskan tavan kokea vesi.
Perusominaisuudet
- Mekaanisen mäntäpumpun avulla on mahdollista nähdä fyysisen ponnistuksen ja vesisuihkun ulottuvuuden välinen korrelaatio.
- Kiertyy 360°, suihkutusetäisyys jopa 10 m
- Ruiskutuspään asentoa voidaan muuttaa (sienipää)
- Pelaamisen kannustin: värillinen pää, kahvat
- Liikunta: fyysinen ponnistus, tavoitteeseen tähtääminen
Suositellaan
- Koululaiset
- Valvottuja leikkialueita, kuten päiväkoteja, kouluja, iltapäiväkerhoja tai vastaavia
- Valvomattomat julkiset leikkialueet, kuten leikkikentät, puistot tai vastaavat
- Valvomattomat uima-altaat, kuten ulkouimaaltaat, seikkailu-uima-altaat tai vastaavat
- Valvomattomat vesileikkialueet
Splash Pumppu kiinteällä suihkupäällä Splash Pump sienipäällä Imusäiliö Perustusankkuri
Tilausnumero 5.18050
Tilausnumero 5.18060
Roiskepumppu kiinteällä suihkupäällä Splash-pumppu sienipää
Imusäiliö
Tilausnumero 5.18052
Perustuksen ankkuri
Tilausnumero 5.18054
muuttuva
turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
Tilausnumero 5.18050
1 roiskepumppu kiinteällä suihkupäällä
Tilausnumero 5.18060 1 roiskepumppu sienipäällä
Tilausnumero 5.18052 1 imusäiliö uimuriventtiilillä
Tilausnumero 5.18054
1 Perustuksen ankkuri
Tilausnumero 5.18055
1 talvikansi
Asennustiedot
Päällysteen vaatimukset hiekka/sora, kivilaatta tai vastaava, jossa on viemäröintimahdollisuus
Perustukset
Tilausnumero 5.18052 pinta on oltava valmis raskaiden pulttien kiinnittämiseen, tasainen riippuu asennusolosuhteista
Tilausnumero 5.18054 1 kpl, noin 60 x 60 x 40 cm, kaivussyvyys 50 cm
Tekniset tiedot Tilausnumero
5.18050 Splash-pumppu kiinteällä suihkupäällä laite valmistettu ruostumattomasta teräksestä, lasikuulapuhallettu kiinteällä suihkupäällä yläosan väri: RAL-väri 3000, muut värit tilauksesta ulkokierre 3/4 tuumaa imuputken halkaisija 1/2 tuumaa maks. imukorkeus 2,50 m maks. etäisyys vesilähteestä 6 m
Tilausnumero 5.18060 Roiskepumppu sienipäälaitteella, valmistettu ruostumattomasta teräksestä, lasikuulapuhallettu, suihkupään asentoa voidaan muuttaa työpajassamme tai huoltohenkilöstön toimesta
väri- ja liitäntätiedot kuten tilausnumerossa 5.18050
Tilausnumero 5.18052 Imusäiliölaite ruostumattomasta teräksestä, lasikuulapuhallettu, integroitu uimuriventtiili vesijohtoverkkoon liittämistä varten (maks. 6 bar) ulkoinen kierre 3/4 tuumaa paineenkestävä putki, halkaisija 1/2 tuumaa
veden tarve noin 4 l/min
mittakaava 1:50
Mitat (pienet poikkeamat mahdollisia)
Tilausnumero 5.18050
Splash-pumppu kiinteällä suihkupäällä
korkeus 0,90 m
halkaisija yläosassa 0,25 m paino 23 kg
Tilausnumero 5.18060
Splash-pumppu sienipäällä
korkeus 0,85 m
halkaisija
kahvoilla 0,45 sienipää 0,20 m paino 30 kg
Tilausnumero 5.18052
Imusäiliö
korkeus 0,30 m
halkaisija 0,50 m paino 20 kg
talvikansi saatavana tilauksesta
Tilausnumero 5.18054 Perustuksen
ankkuri
korkeus 0,40 m
halkaisija 0,15 m paino 7 kg
Tilausnumero 5.18055
Talvikansi
halkaisija 15 cm paino 0,6 kg
Tilausnumero 5.18054 Perustuksen ankkuri perustusankkuri galvanoidusta teräksestä
Tilausnumero 5.18055 Talvikansi talvikansi, ruostumaton teräs, tilausnumero 5.18052/5.18054
Suunnittelutiedot
Erityisasennuksiin pyydä suunnitteluapua Vesihuollon liitäntäputki ei sisälly toimitukseen.
Huomioi vedenpoisto (pakkasensuojaus talvella).
Irrota roiskepumppu ennen pakkaskautta ja säilytä sitä pakkaselta suojattuna.
Tyhjennä imusäiliö ja syöttöputki ennen pakkaskauden alkua.
Vesihuollolle on suunniteltava yksilölliset ratkaisut suunnitelmien mukaan. Ajantasaiset tiedot vesihuollon liitännästä ja muut tekniset löytyy taulukkomuodossa verkkosivuiltamme www.richter-spielgeraete.de.
Huomio:
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Pidätämme oikeuden teknisiin muutoksiin. Käyttöä aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, varten laitteet ovat saatavana myös merenkulkukäyttöön soveltuvasta teräksestä (V4A).
Leikkiarvo
Veden liikuttaminen omalla fyysisellä voimalla ja sen välittömän vaikutuksen havaitseminen – tämä yhteys on keskeinen kokemus pumppujen ja suihkusuuttimien käytössä. Suihkupäämme sopivat kaikkiin vesileikkialueisiin ja ovat hauskoja sekä pienille että isoille lapsille. Yhdessä pumppujemme kanssa erilaisia suihkupäitä voidaan aktivoida niin, että kupliva, virkistävä vesi suihkuaa ylöspäin.
Suositellaan
- Koululaiset
- Valvotuille leikkialueille, kuten päiväkodeille, kouluille, iltapäiväkerhoille tai vastaaville
- Valvomattomat julkiset leikkialueet, kuten leikkikentät, puistot tai vastaavat
- Valvomattomat uima-altaat, kuten ulkouimaaltaat, seikkailu-uima-altaat tai vastaavat
- Valvomattomat vesileikkialueet
Esteetön
- itsenäinen leikki
Suunnittelutiedot
Tilausnumeroilla 5.18815 ja 5.18835 varustetut suihkupäät tuottavat korkean, terävän vesisuihkun.
Niitä tulisi käyttää vain paikoissa, joissa suihkupäitä ei voi koskettaa, esim. uimiseen käyttämättömässä lammessa, ja riittävän etäisyyden päässä rannasta. Huomaa, että yksinkertaisen suihkupään, tilausnumero 5.18816/ 5.18817/ 5.18818/ 5.18836/ 5.18837/ 5.18838/ 5.18870/ 5.18871/ 5.18872
Harkitse puhdistustelineellä varustetun suihkupään käyttöä (tilausnumero 5.18810/5.18830)
Ruiskutuspäät pehmeällä vesisuihkulla ja suurella laipalla
Ruiskutuspäät pehmeällä vesisuihkulla ja pienellä laipalla
Yksinkertainen ruiskutuspää pehmeällä vesisuihkulla
Suihkulähteen suihkupää suurella laipalla
Suihkulähteen suihkupää pienenellä laipalla
Vesihuollolle on suunniteltava yksilölliset ratkaisut suunnitelmien mukaan.
Ajantasaiset tiedot vesihuollon liitännästä ja muut tekniset löytyy taulukkomuodossa verkkosivuiltamme www.richter-spielgeraete.de.
Tilausnumerot 5.18810–5.18818
Tilausnumerot 5.18830–5.18838
Ruiskutuspäät
Tilausnumero 5.18880/5.18885
Suihkulähdesuihkupää
Tilausnumerot 5.18870–5.18873
Yksinkertainen suihkupää
Komponentit Suihkupäät, tilausnumerot
1 suihkupää liitännällä
Yksinkertainen suihkupää
Tilausnumero 5.18870
1 suihkupää liitoksella
Perustuksen ankkuri
1 perustuksen ankkuri
Perustan suihkupäät tilausnumero
5.18880/5.18885
1 perustuksen suihkupää liitännällä
Tilausnumero 5.18056
Perustuksen ankkuri 1:20
Mittakaava
Huomio:
Tarkat mitat voivat vaihdella; katso kaikki asennusmitat nykyisistä asennusohjeista.
Pidätämme oikeuden teknisiin muutoksiin Käyttöä varten aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, laite on saatavana myös merenkulkualusten teräksestä (V4A).
5.18810-5.18818 5.18830-5.188385.18870-5.18873 5.18880/5.18885
Tekniset tiedot Suurilla laipoilla
varustetut suihkupäät
Tilausnumero 5.18810 pehmeällä vesisuihkulla
Tilausnumero 5.18815 voimakkaalla vesisuihkulla Tilausnumero 5.18816/5.18817/5.18818 pehmeällä vesisuihkulla ja eri suihkukorkeuksilla
Tilausnumero 5.18880 Suihkulähteen suihkupää
Suihkupäät pienellä laipalla Tilausnumero 5.18830 pehmeällä vesisuihkulla
Tilausnumero 5.18835 voimakkaalla vesisuihkulla
Tilausnumero 5.18836/5.18837/5.18838 pehmeällä vesisuihkulla ja eri suihkukorkeuksilla
Tilausnumero 5.18885 Suihkulähteen suihkupää
ruostumattomasta teräksestä valmistetut suihkupäät, lasikuulapuhalletut, messinkisuihkupäällä ulkokierre 1 tuuma putken halkaisija 3/4 tuumaa maks. etäisyys vesilähteestä 8 m
Tilausnumero 5.18056 Perustuksen ankkuri pienelle laipalle, kuumasinkitty
Tilausnumero 5.18870/ 5.18871/ 5.18872/ 5.18873 Yksinkertainen suihkupää ruostumattomasta teräksestä valmistettu ruiskutuspää, lasikuulapuhallettu, messinkinen ruiskutuspää, ilman puhdistusmekanismia ulkokierre 3/4 tuumaa putken halkaisija 3/4 tuumaa maks. etäisyys vesilähteestä 8 m
Mitat (pienet poikkeamat mahdollisia)
Suihkupäät ja suihkulähde Suihkupää suurella laipalla laipan halkaisija 0,45 m paino 12 kg pienellä laipalla laipan halkaisija 0,20 m paino 4 kg puolipallon halkaisija 0,15 m
Tilausnumero 5.18056 Perustuksen ankkuri laipan halkaisija 0,20 m korkeus 0,40 m paino 7,5 kg
Tilausnumero 5.18870 Yksinkertainen ruiskutuspää halkaisija 0,06 m paino 1 kg
Asennustiedot
Asiakkaan on huolehdittava suihkupäiden vesihuollosta. Suurilla laipoilla varustetut suihkupäät/suihkulähdesuihkupäät, jotka sopivat raskaiden pulttien kiinnittämiseen. Perustus 1 kpl, ulkohalkaisija 0,45 m, sisähalkaisija 0,25 m, syvyys 0,30 m Pienellä laipalla varustetut suihkupäät/suihkulähdesuihkupäät pinta sopii raskaille pulteille, vaihtoehtoisesti asennus perustuksen ankkurilla tilausnumero 5.18056 tai vesisäiliöillä tilausnumero 5.24200/5.24400
Perustusankkuri pintakäsittelyvaatimukset: ei mitään/leikkikentän perustuksen mukaisesti 60 x 60 x 30 cm, kaivussyvyys 50 cm Yksinkertaiset suihkupäät kiinnitetään pohjaelementtiin (esim. kivilaatta) porausreiällä, halkaisija 62 mm
Leikkiarvo Forest Fountain -järjestelmässä leikkivät voivat kokea monenlaisia tilallisia ja aistillisia vaikutuksia, joita vesi aiheuttaa heidän omien fyysisten aktiviteettiensa seurauksena. Mastojen korkeus ja putkistojen pituus mahdollistavat veden suurimman mahdollisen suihkutusvaikutuksen, kun taas suihkut ja roottorit luovat erilaisia, jatkuvasti muuttuvia muotoja ja rakenteita. Tiukasti geometriset mastot ja pumput luovat kontrastin, joka lisää koko rakenteen esteettisyyttä.
Suositellaan
- Koululaiset
- Julkiset leikkialueet, kuten päiväkodit, koulut, iltapäiväkerhot tai vastaavat
- Valvomattomat uima-altaat, kuten ulkouimaaltaat, seikkailu-uima-altaat tai vastaavat
suihkulähde
Roottorit ja suihkusuuttimet
Matalan törmäyksen levy
Tilausnumero 5.27030/5.27530 ruiskutusalue 2 m, leveys 0,50 m Korkea törmäyslevy
Tilausnumero 5.27031/5.27531 ruiskutusalue 4 m, leveys 1 m Pystysuora suihku
Tilausnumero 5.27032/5.27532 ruiskutuskorkeus enintään 10 m, säde 2 m Spiraaliroottori
Tilausnumero 5.27033/5.27533 ruiskutusalueen säde 2,5 m Vertikaalinen tähtiroottori
Tilausnumero 5.27034/5.27534 ruiskutusalue 14 m, leveys 1,50 m Vaakasuora tähtiroottori
Tilausnumero 5.27035/5.27535 ruiskutuspituus Ø 10 m, säde 5 m (pienennettävissä)
Sateenvarjos suihkusuutin
Tilausnumero 5.27036/5.27536 ruiskutusalue säde 3 m
Säiliö
Tilausnumero 5.27037/5.27537
Vesisateenvarjo ruiskutusalueen säde 2 m
Komponentit Pumput
· Pitkäkahvainen pumppu venttiilijärjestelmällä, tilausnumero 5.27010/ 5.27015/ 5.27016
Pitkäkahvainen pumppu vesisäiliöllä, tilausnumero 5.27110/ 5.27115/ 5.27116
1 pumppusylinteri ruostumattomasta teräksestä valmistetulla mekanismilla betonikaivossa, Ø 110 cm, asennussyvyys noin 60 cm, pumppukahva saarnipuusta Ø 9 cm, pituus 2,30 m, paino noin 900 kg, jakeluaseman tyypistä riippuen (yksittäinen tai kaksinkertainen), 3tieventtiili pan bar -kahvalla ja suuntanuolella, valmistettu ruostumattomasta teräksestä/muovista, korkeus 40 cm
liitäntä vesijohtoverkkoon maks. 6 bar, liitäntäkierre 1 tuuma sisäpuolella, puristuskestävä halkaisija 1 tuuma
veden tarve noin 15 l/min
Pumppu Keinu venttiilijärjestelmällä, tilausnumero 5.27020/ 5.27025/ 5.27026
Pumppu See-saw vesisäiliöllä, tilausnumero 5.27120/ 5.27125/ 5.27126
2 pumppusylinteriä ja ruostumattomasta teräksestä valmistettu mekanismi betonikaivossa, Ø 110 cm, asennussyvyys noin 65 cm, keinupuu lehtikuusta, pituus 4 m, optimoitu piilopultinpää, ruostumattomasta teräksestä valmistetut kädensijat (lasikuulapuhallettu), putoamiskorkeus ≤ 1 m, paino noin 950 kg, riippuen jakeluaseman tyypistä (yksittäinen tai kaksinkertainen), 3tieventtiili pan bar -kahvalla ja suuntanuoli, valmistettu ruostumattomasta teräksestä/muovista, korkeus 40 cm, vesiliitäntä kuten yllä veden tarve noin 20 l/min
Mastot
Tilausnumero 5.27030 - 5.27037 lehtikuusi, teräsjalka, korkeus noin 4 m, 18/21 cm
Tilausnumero 5.27530 - 5.27537
ruostumattomasta teräksestä valmistettu korkki tai kokonaan ruostumattomasta teräksestä valmistetut mastot, Ø 133 mm
perustus 80 x 80 x 80 cm, kaivussyvyys 110 cm, reunat pyöristettävä, jos käytetään hiekkaa ja soraa
syöttöputki pumpun ja maston välillä, kangasputki 10 m ja letkuliitin, mukana syöttöputki asennetaan tyhjään putkeen, kuten viemäriputkeen tai joustavaan putkeen Ø 80 mm, ei sisälly toimitukseen syöttöputki 2 %:n kaltevuudella pumppubetonikaivoon jäätymisen varalta
Suunnittelutiedot
Mastot ja pumput on sijoitettava siten, että suihkulähteen vaikutus on havaittavissa pumppauksen aikana.
Siksi pienemmän ruiskutussäteen omaavat mastot tulisi sijoittaa lähemmäksi ja suuremman ruiskutussäteen omaavat mastot kauemmas, tilan reunalle. Etäisyys mastoihin ja mastojen välinen etäisyys tulisi olla 3–6 m. Auringonvalon vaikutus ja kontrasti tummempien taustojen, kuten puiden tai rakennusten tasaisien pintojen kanssa, on tässä tärkeä optisen vaikutuksen kannalta. Korkeamman ruiskutussäteen
pään tapauksessa on otettava huomioon vallitseva tuulen suunta. Maaperän pinnan tulee olla kiinteä tai sorapäällysteinen ja varustettu hyvin toimivalla viemäröinnillä. Vesihuolto ja järjestelmä on tyhjennettävä pakkasjaksojen aikana. Herkät osat, kuten pumpun venttiilit, on irrotettava ja varastoitava pakkaselta suojattuun paikkaan.
Vesihuollolle on suunniteltava yksilölliset ratkaisut suunnitelmien mukaan.
Ajantasaiset tiedot vesihuollon liitännästä ja muut tekniset tiedot ovat ladattavissa taulukkomuodossa verkkosivuiltamme www.richter-spielgeraete.de
Forest Fountain on erittäin monimutkainen leikkipaikka, joten suosittelemme tiimimme konsultointia ja suunnittelua.
Pumput ovat saatavana myös ohjelmoitavalla huuhtelutoiminnolla pumppujen ja mastojen huuhtelua varten.
Leikkiarvo Pikkuvalas on vetonaula vesileikkialueille. Sen muotoilu on erittäin houkutteleva, ja sen sisällä on myös yllätys. Halutun vaikutuksen saavuttamiseksi on käytettävä koko kehoa. Kun Pikkuvalas liikkuu edestakaisin, se ruiskuttaa vesisuihkun.
Valaalle voi myös istua ja keinua pehmeästi. Pieni valas on yhdessä merenelävien kanssa erittäin houkutteleva leikkipaikka myös kaupunkikeskuksissa.
Perusominaisuudet
- Houkutteleva, lapsille suunnattu muotoilu
- Integroitu painepumppu vesisuihkun tuottamiseen
- Leikin kannustin: eläin
- Liike: painopisteen siirtäminen
Suositellaan
- Koululaisille
- Julkiset leikkialueet, kuten päiväkodit, koulut, iltapäiväkerhot tai vastaavat
- Valvomattomat uima-altaat, kuten ulkouimaaltaat, seikkailu-uima-altaat tai vastaavat
Tekniset tiedot
koko laite on valmistettu ruostumattomasta teräksestä, lasikuulapuhallettu
Sintrattu holkki
Kaikissa edestakaisin liikkuvissa osissa käytämme sintrattuja liukulaakereita, jotka ovat itsestään voitelevia ja helposti vaihdettavissa tarvittaessa.
Tarkemmat tiedot laatuominaisuuksista löytyvät hinnastosta.
mittakaava 1:20
Integroitu uimuriventtiili suoraan vesijohtoon liittämistä varten, maks. 6 bar. Ulkoinen liitäntäkierre 1/2 tuumaa, puristuskestävä halkaisija 1/2 tuumaa. tuumaa
Maanalainen, sopii raskaaseenpulttaukseen
Mitat (pienet poikkeamat mahdollisia)
korkeus 0,60 m Pituus 1,70 m leveys 0,35 m paino 45 kg
Suunnittelutiedot
Vesihuollon ratkaisut on suunniteltava yksilöllisesti suunnitelmien mukaan. Ajantasaiset tiedot vesihuollon liitännöistä ja muut tekniset tiedot ovat ladattavissa taulukkomuodossa verkkosivuiltamme www.richter-spielgeraete.de
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
1 valas pohjalevyllä ruuvikiinnitystä varten
Asennustiedot
Pintamateriaalin vaatimukset kiveys tai vastaava, jossa on viemäröinti
Veden syvyys ei vaikuta toimintaan.
Perustukset
1 kpl 80 x 50 x 50 cm kaivussyvyys 70 cm
Vesihuolto on asiakkaan vastuulla.
Huomio:
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään. Käyttöä aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, varten laite on saatavana myös merenkulkukäyttöön soveltuvasta teräksestä (V4A).
Veden ylitys
Leikkiarvo
Lapset pitävät laitteista, joita voi liikuttaa omalla voimalla. Jos tämä onnistuu vedessä, hauskuus on taattu jaon kaksinkertainen. Vanha köysiratalaitteen periaate on innoittanut meitä suunnittelemaan uimakadun pienille järville puistoissa, virkistysalueilla ja leikkikentillä. Molemmille puolille ankkuroitu köysi yhdistää kaksi vastakkaista rantaa. Lautta vedetään turvallisesti köydellä toiselta puolelta toiselle. Vaahtomuovilla täytetty ontto rakenne varmistaa sen „merikelpoisuuden“. Sisäänrakennettu betoninen vastapaino estää veneen rungon kaatumisen. Köysilautta integroidaan usein roolileikkeihin, mutta se on myös kiehtova kulkuväline, jolla voi vain matkustaa edestakaisin yhä uudelleen.
Perusominaisuudet
- Uppomattomat
- Betonisen vastapainon ansiosta se palaa aina alkuperäiseen asentoonsa.
- Puupinta on miellyttävä myös paljaille jaloille
- Pehmeä isku rannalla
- Leikkimisen kannustin: köysi rannalta toiselle, kulkuväline
- Liike: fyysinen ponnistus, tasapainoilu
Suositellaan
- Lastentarhan lapsille
- Koululaisille
- Vapaa-ajanpuistoille
- Valvomattomat vesileikkialueet
- Valvomattomat uima-altaat, kuten ulkouimaaltaat, seikkailu-uima-altaat tai vastaavat
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
1 Koko lautta
1 Köysi, pituus 18,00 m, yksi tukipylväs kummallakin puolella
Muita pituuksia saatavana pyynnöstä.
Tilausnumero 0.93471 Köysiratalle tarkoitettu iskunvaimennin saatavana pyynnöstä.
mittakaava 1:100
Asennustiedot
Pintamateriaalin vaatimukset vastaavat putoamiskorkeutta ≤ 0,60 m Käyttöön tarvitaan vähintään 40 cm:n syvyinen vesi, suosittelemme 60 cm:n syvyyttä. Käytä vain aidatuilla ja valvotuilla alueilla, ei uimaallasalueilla.
Tilan tarve ja perustukset riippuvat paikallisista olosuhteista.
Tukipylväiden perustukset 2 kpl 60 x 60 x 60 cm kaivussyvyys 80 cm
Huomio
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään.
Materiaali: käsittelemätön vuoristolehtikuusi
Kuorittu valkoinen
Kuorittu valkoinen palisade tarkoittaa, että kuori, kambium ja pintapuu on poistettu, rungon luonnollinen muoto on säilytetty ja se voidaan kokea
Ydin puuttuu Sahatut puut ovat ytimenpoistettuja, mikä vähentää halkeilua ja ei-toivottuja muodonmuutoksia.
Verhoukset Verhoukset valmistettu vuoristomäntystä (4–5 cm) ja kuusesta/kuusesta (3–5 cm). Käsin kuorittu valkoinen, puun luonnollinen pinta säilyy tuntuvana ja havaittavana
Richter Hercules -tyyppinen köysi
Richter Hercules -tyyppinen köysi, yhdistelmä galvanoituja kuusisäikeisiä teräsköysiä ja polyesterilankaa, halkaisija > 20 mm, punottu ja liimattu, erittäin hyvä kulutuskestävyys, vahva vaippa myös puhkeamisen aiheuttamien vaurioiden tapauksessa.
Alumiiniköyden puristus Alumiiniköyden puristus, sylinterimäisesti puristettu, pyöristetyt päät.
Köysiliitos kiinnitetty Kiinteä köysiliitos ilman vaarallisia aukkoja. Ruuviliitos säädettävissä ja upotettu puuhun
Tarkemmat tiedot laatuominaisuuksista löytyvät hinnastosta.
Köysien ohjaimet ruostumatonta terästä
Kelluva runko suljetusta huokoisesta vaahtomuovista, betonilevy vastapainona
Mitat (pienet poikkeamat mahdollisia)
jalustan koko2,00 m x 1,20 m Paino 400 kg
Leikkiarvo
Lautta on mielikuvitusta herättävä leikkiväline, joka yhdistyy seikkailuun, esimerkiksi Huckleberry Finniin, lauttureihin, haaksirikkoon ja moneen muuhun. Lapset rakastavat liikkua veden päällä soututangon avulla. He nauttivat pienestä putoamisriskistä. Lisäksi on hauskaa kokea oma voima ja taidot. Laivan kelluva runko on, kuten köysilaivassakin, vaahtomuovinen ontto muoto, joka takaa turvallisen kelluvuuden. Laivassa on mastomainen sauva, josta voi pitää kiinni ja jota voi käyttää myös ”hätätilanteissa” paidan kiinnittämiseen purjeeksi. Tätä vesikulkuneuvoa liikutetaan ja ohjataan pitkän soutusauvan avulla.
Perusominaisuudet
- Aito puinen lautta, valmistettu puolipyöreistä puunrungoista
- Uppoutumaton kelluva runko
- Vakaus betonisen vastapainon ansiosta
- Puupinta on miellyttävä myös paljaille jaloille
- Kannustin leikkimiseen: matkustaminen vedessä
- Liike: fyysinen ponnistus, tasapainoilu
Suositellaan
- Koululaisille
- Valvomattomat uima-altaat, kuten ulkouimaaltaat, seikkailu-uima-altaat tai vastaavat
Tilausnumero 5.45000
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
1 lautta
1 soutusauva
mittakaava 1:100
Asennustiedot
Pintamateriaalin vaatimukset vastaavat putoamiskorkeutta ≤ 0,60 m Käyttöön tarvitaan vähintään 40 cm:n veden syvyys, suosittelemme 60 cm:n syvyyttä.
Käytä vain aidatuilla ja valvotuilla alueilla, ei uimaallasalueilla.
Huomio:
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään.
Tekniset tiedot
Varusteet: kyllästämätön vuoristomänty
Kuorittu valkoinen Kuorittu valkoinen palisade tarkoittaa, että kuori, kambium ja pintapuu on poistettu, rungon luonnollinen muoto on säilytetty ja se voidaan kokea
Ydinpuuton Sahatut puut ovat ytimenpoistettuja, mikä vähentää halkeilua ja ei-toivottuja muodonmuutoksia.
Tarkemmat tiedot laatuominaisuuksista löytyvät hinnastosta.
kelluva runko suljetusta huokoisesta vaahtomuovista, betonilevyt vastapainona kiinnitysköysi polyamidia, Ø 22 mm
Mitat (pienet poikkeamat mahdollisia)
korkeus 1,70 m maston korkeus 1,30 m pituus 2,20 m leveys 1,45 m paino 500 kg
Leikkiarvo
Voit ylittää joen yhdeltä rannalta toiselle kastelematta jalkojasi, kun kävelet vesipolkua pitkin ja pysyt keskellä. On kuitenkin paljon hauskempaa ylittää joki kastuen, heiluen ja keinahtelemalla, keinuen ja horjuen, eikä tässä ole vaaraa kaatua kokonaan. Se on vain hieman märkä ylitys. Yksittäiset kelluvat kappaleet on kiinnitetty teräsköysiin molemmilta puolilta, ja pääsy on määritelty rannan alueen suunnittelun mukaan. Vesipolun pituus riippuu suunnittelusta.
Perusominaisuudet
- Uppoutumaton kelluva kappale
- Kierteitys pitää kelluvat kappaleet määritellyllä alueella
- Kelluvat kappaleet vaikuttavat toisiinsa, mikä tekee kulkemisesta entistä mielenkiintoisempaa
- Puupinta on miellyttävä myös paljaille jaloille
- Kannustin leikkimiseen: „rohkea“ kulku
- Liike: tasapainoilu
Suositellaan
- Lastentarhan lapsille
- Valvottuja leikkialueita, kuten päiväkoteja, kouluja, koulun jälkeisiä ohjelmia tai vastaavia
- Julkiset leikkialueet ilman valvontaa, kuten leikkikentät, puistot tai vastaavat
- Valvomattomat vesileikkialueet
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
5 kelluvaa kappaletta
2 ruostumattomasta teräksestä valmistettua kaapelia ankkuriketjuilla ja kiristysmutterilla
2 pankkijalustaa, paikallisesta tilanteesta ja pituudesta riippuen, sivukiinnityksillä
Mittakaava 1:150
Asennustiedot
Pintavaatimukset vastaavat putoamiskorkeutta ≤ 0,60 m Toimintaan tarvitaan vähintään 40 cm:n veden syvyys. Suosittelemme 60 cm:n veden syvyyttä.
Perustukset riippuvat yksittäisestä projektista
Huomio
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään.
Käyttöä aggressiivisissa ympäristöissä, kuten suola- tai kloorivedessä, varten laitteet ovat saatavana myös merenkulkualusten teräksestä (V4A) valmistettuina.
Tekniset tiedot
laitteet valmistettu kyllästämättömästä vuoristomäntystä
Kuorittu valkoinen
Kuorittu valkoinen palisadi tarkoittaa, että kuori, kambium ja pintapuu on poistettu, mutta puun luonnollinen muoto on säilytetty ja se voidaan kokea.
Ytimettömät Sahatut puut ovat ytimenpoistettuja, mikä vähentää halkeilua ja ei-toivottuja muodonmuutoksia.
Uurrettu
4 cm:n paksuisesta massiivipuusta valmistetut pontatut lankut, erittäin kestävät, eivät pölyä tai hiekkaa, suojaavat suoralta sateelta
Laadun ominaisuuksista on tarkempia tietoja hinnastossa.
kelluvat rungot, jotka on täytetty suljetun huokoisella vaahtomuovilla
teräsköysi ja köysien ohjaimet ruostumatonta terästä
Mitat (pienet poikkeamat mahdollisia)
Kelluvat rungot korkeus 0,25 m pituus 2,10 m leveys 1,10 m paino 300 kg
Pankkipylväät korkeus 0,50 m koko 2,00 x 1,60 m paino 200 kg
Leikkiarvo
Riippusillat vaikuttavat suurilta. Dynaaminen heilunta ja näennäisesti hauras rakenne ovat erittäin houkuttelevia niiden muotoilun laadun lisäksi. Tällaisia siltoja käytetään harvoin leikkien ulkopuolella, ja aikuisetkin poikkeavat kävelyretkillä kokeilemaan niitä.
Iso riippusilta
Perusominaisuudet
- Ainutlaatuinen ja omaperäinen
- Houkutteleva rakenne, myös aikuisille
- Leikkimisen kannustin: keinuminen, uteliaisuus
- Liike: kävely, keinu, hyppely
Suositellaan
- Koululaisille
- Valvotuille leikkialueille, kuten päiväkodeille, kouluille, iltapäiväkerhoille tai vastaaville
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
2 päätykehystä tikkailla
1 Kävelytie ketjukäsijohteilla, pituus 7,00 m
mittakaava 1:100
Asennustiedot
Putoamiskorkeuden mukaiset päällystevaatimukset, riippuen asennustilanteesta (katso tarkemmat tiedot hinnastosta)
Perustukset
4 kpl 220 x 60 x 80 cm, U-muotoinen kaivannon syvyys 100 cm
Huomio
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Tekniset muutokset mahdollisia. Laitteet saatavana myös teräsjaloilla.
Tekniset tiedot
keltainen valkoinen
Kuorittu valkoinen tarkoittaa, että kuori, kambium ja pintapuu on poistettu, mutta puun luonnollinen muoto on säilytetty ja se voidaan kokea.
Rei'itetty Puun maa-/ilma-alue on rei'itetty lukuisilla pienillä porausrei'illä, jotta kyllästysaine tunkeutuu tähän erityisen vaarantuneeseen alueeseen.
Ydinpoistettu Sahatut puut ovat ytimetön, mikä vähentää halkeilua ja ei-toivottuja muodonmuutoksia.
kävelylaudat, kiinnitetty yksitellen kantoköysiin
Kovapuusta valmistetut puolat Kiipeilysangot kovapuusta (saarni) Ø 4,2 cm, jyrsitty ja tapitettu, vääntymättömät, helppo tarttua ja eivät ole kylmiä lasten koskettaessa
Hercules-tyyppinen köysi
Hercules-tyyppinen köysi silmukoitujen verkkojen liitoksille, yhdistelmä terästä ja polyesteri- tai polyamidilankaa holkissa, kulutuksenkestävä, 4 tai 6 säiettä.
Profiloidut aluslevyt
Profiloidut aluslevyt ulkonevien ruuvien päiden peittämiseen standardin mukaisesti, parantaa paineen jakautumista ja suojaa vedeltä. Estää pultin löystymisen.
Säädettävä
Säädettävä kaksiosainen pulttiliitos, helppo huoltaa, ei ulkonevia kierteitä.
Lukittuva
Lukkiutuva liitos, jyrsityillä metallirenkailla tai hammastetuilla levykiiloilla, vahvistamaan pulttiliitosta suurilla kuormituksilla poikittain puun syysuuntaan nähden
Ketjut
Kuumavalssatusta teräksestä (1.4301 / 1.4571 lisämaksusta) valmistetut ketjut, hitsattu ennen galvanointia, lyhyet lenkkiketjut, ilman silmukoita liitoskohdissa, helppo vaihtaa ja lyhentää
Tarkemmat tiedot laatuominaisuuksista löytyvät hinnastosta.
Mitat
(pienet poikkeamat mahdollisia)
ulkomitta 8,40 m kävelytien pituus 7,00 m kävelytien leveys0,70 m kävelylaudat75 x 75 mm alustan korkeus1,00 m paino 600 kg
erikoispituudet tilauksesta
Leikkiarvo Tämä vaikuttava riippusilta filigraanisilla tukiköysillä on erityinen designelementti suurille vapaa-ajanpuistoille. Houkuttelevat sisäänkäyntiportit kimaltelevine kärjineen ovat katseenvangitsijoita, jotka näkyvät kauas. Nämä kaksi pylvästä kantavat koko rakenteen. Sillan kävelylaudat on ripustettu siten, että järjestelmä värisee hieman kuormituksen alla. Silta on ripustettu vaakasuoraan ilman minkäänlaista taipumaa koko pituudeltaan. Tämän ansiosta sitä voivat käyttää esimerkiksi lasten ajoneuvot, pyörätuolit ja polkupyörät.
Perusominaisuudet
- Ainutlaatuinen ja omaperäinen rakenteen ansiosta jänneväli voi olla jopa 18 m
- Laaja tila kävelylle ja ajamiselle
Suositellaan
- Kaikille ikäryhmille
- Valvomattomat julkiset leikkialueet, kuten leikkikentät, puistot tai vastaavat
Esteetön
- Erityinen liikuntakokemus
Ripustussilta pyörätuolikäyttäjille
Komponentit
2 pylvästä alustoineen
8 teräsjalkaa
1 valmis riippusilta
Asennusosat eivät sisälly toimitukseen.
mittakaava 1:200
Asennustiedot
Pintamateriaalin vaatimukset vastaavat ≤ 1,50 m:n putoamiskorkeutta (katso tarkemmat tiedot hinnastosta)
Perustukset riippuvat asennusolosuhteista
Huomio
Tarkat mitat voivat vaihdella; katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään.
Suunnittelutiedot
Pääsykohdat on suunniteltava paikan olosuhteiden mukaan, eivätkä ne sisälly toimitukseen.
Kuorittu valkoinen
Palisades kuorittu valkoinen tarkoittaa, että kuori, kambium ja pintapuu on poistettu, rungon luonnollinen muoto on säilytetty ja se voidaan kokea
Ydin poistettu
Sahatut puut ovat ytimenpoistettuja, mikä vähentää halkeilua ja ei-toivottuja muodonmuutoksia.
Uurrettu
4 cm:n paksuisesta massiivipuusta valmistetut pontatut lankut, erittäin kestävät, eivät pölyä tai hiekkaa, suojaavat suoralta sateelta
Richter Hercules -tyyppinen köysi
Richter Hercules -tyyppinen köysi, yhdistelmä galvanoituja kuusisäikeisiä teräsköysiä ja polyesterilankaa, halkaisija > 20 mm, punottu ja liimattu, erittäin hyvä kulutuskestävyys, vahva vaippa myös puhkeamisen aiheuttamien vaurioiden tapauksessa
Alumiiniköyden puristus Alumiiniköyden puristus, sylinterimäisesti puristettu, pyöristetyt päät
S-liittimet
S-liittimet Ø 8,1 mm, valmistettu korkealaatuisesta ruostumattomasta teräksestä, pyöristetyt
Maakiinnike
Kaikki maakiinnitykseen käytettävät osat on valmistettu kuumasinkitystä teräksestä tai ruostumattomasta teräksestä.
Tarkemmat tiedot laatuominaisuuksista löytyvät hinnastosta.
ruostumattomasta teräksestä valmistetut kärjet, lasikuulapuhalletut ruostumattomasta teräksestä tai kuumasinkitystä valmistetut kiinnikkeet
sähkögalvanoidut kiristysmutterit
Mitat (pienet poikkeamat mahdollisia)
Jousitus Sillan pituus 18,00 m kävelytien pituus 15,70 m leveys 1,20 m
Pylväät korkeus 7,55 m alustan korkeus 1,50 m
Leikkiarvo
Ketjupolku koostuu huolellisesti asennetuista juoksupalkeista, jotka heiluvat harmonisesti kuormituksen alla. Tämä mielenkiintoinen yhdistävä elementti on haaste taidoille ja keskittymiselle sekä rentoutus väsyneille jaloille. Ketjupolku on saatavana myös kaltevuuksien kulkuvälineenä.
Perusominaisuudet
- Puun käyttö tarjoaa erityisen tuntoelämyksen.
- Leikkimisen kannustin: ketjuihin ripustetut pyöreät puutangot
- liike: tasapainoilu, keinuminen, kävely, koordinaatio
Suositellaan
- Lastentarhan lapsille
- Koululaisille
- Valvotuille leikkialueille, kuten päiväkodeille, kouluille, iltapäiväkerhoille tai vastaaville
- Julkiset leikkialueet, kuten päiväkodit, koulut, iltapäiväkerhot tai vastaavat
- Valvomattomat uima-altaat, kuten ulkouimaaltaat, seikkailu-uima-altaat tai vastaavat
Ketjupolku Vapaasti seisova Ketjupolku
Tilausnumero Ketjupolku
Turvallisuustarkastus standardin EN 1176 mukaisesti
Komponentit
Tilausnumero 6.52000
Ketjureitti
2 pyöreiden pylväiden tukikehystä
2 kaiteet ketjuilla ja 10 juoksupolkua
Tilausnumero 6.52100
Ketjupolku vapaasti seisova
1 Ketjupolku kokonainen 12 juoksupolulla
Tekniset tiedot
laitteet, jotka eivät ole kyllästettyjä vuoristolehtikuusia
Ydin Sahatut puutavarat ovat ytimetön, mikä vähentää halkeilua ja ei-toivottuja muodonmuutoksia.
Profiilipakoputki
Profiilipyyheke, joka peittää ulkonevat ruuvinkannat standardin mukaisesti, parantaa paineen jakautumista ja suojaa vedeltä. Estää pultin löystymisen
Säädettävä
Säädettävä kaksiosainen pulttiliitos, helppo huoltaa, ei ulkonevia kierteitä
Ketjut Kuumavalssatusta teräksestä (1.4301 / 1.4571 lisämaksusta) valmistetut ketjut, hitsattu ennen galvanointia, lyhyet lenkkipituudet, ilman silmukoita liitoskohdissa, helppo vaihtaa ja lyhentää
Laadun ominaisuuksista on tarkempia tietoja hinnastossa.
6.52100
Tilausnumero Ketjupolku vapaasti seisova
mittakaava 1:100
Asennustiedot
Pintamateriaalin vaatimukset vastaavat putoamiskorkeutta ≤ 0,60 m (katso tarkemmat tiedot hinnastosta)
Perustukset
Tilausnumero 6.52000 4 kpl 60 x 60 x 60 cm kaivussyvyys 80 cm
Huomio
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään.
Ketjureitti Tilausnumero 6.52000 saatavana myös teräsjaloilla.
juoksupalkit Ø 80 mm
Tilausnumero 6.52000 Ketjun kulku
Kuorittu valkoinen Kuorittu valkoinen palisadi tarkoittaa, että kuori, kambium ja pintapuu on poistettu, mutta puun luonnollinen muoto on säilytetty ja se voidaan kokea.
Viistoleikkaus Pystysuorat pylväät, joiden pääty on viistetty, toimivat rakentavana puunsuojauskeinona.
Tarkemmat tiedot laatuominaisuuksista löytyvät hinnastosta.
Mitat (pienet poikkeamat mahdollisia)
korkeus 1,20–1,30 m kävelykorkeus 0,30 m pituus 4,00 m leveys 1,05 m paino
Tilausnumero 6.52000 180 kg
Tilausnumero 6.52100 300 kg
Leikkiarvo
Bow Bridge -silta tuo leikkialueen suunnitteluun erityistä charmia, etenkin kun sitä käytetään alkuperäiseen tarkoitukseensa. Portaat on ripustettu neljästä kohdasta ketjuverkkoon, jossa vaakasuorat ketjut harmonisoivat askelmien liikettä. Portaiden kävely on uusi hauska kokemus, etenkin leikkimässä ja heiluttaessa korkealla.
Perusominaisuudet
- Houkutteleva muotoilu, ainutlaatuinen ja omaperäinen
- Leikkimisen kannustin: suuret jouset, uteliaisuus
- Liike: tasapainoilu, keinuminen, kiinni pitäminen
Suositellaan
- Lastentarhan lapsille
- Koululaisille
- Valvomattomat julkiset leikkialueet, kuten leikkikentät, puistot tai vastaavat
Turvallisuustarkastus standardin EN 1176 ja ”turvallisuus toisella tavalla” mukaisesti
Komponentit
2 kaksiosaiset laminoidut kaaret jänneväli = 6,90 m 17 askelmaa kovapuusta ripustettu kuumasinkittyihin ketjuihin
Asennustiedot
Pintamateriaalin vaatimukset vastaavat putoamiskorkeutta ≤ 2,00 m (katso tarkemmat tiedot hinnastosta)
Perustukset
2 kpl 100 x 200 x 70 cm kaivussyvyys 90 cm
Huomio
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään.
Tekniset tiedot
tammiportaat
Ytimettömät
Sahatut puutavarat ovat ytimetön, mikä vähentää halkeilua ja ei-toivottuja muodonmuutoksia.
Laminoidut puupalkit
Laminoidut puupalkit, valmistettu käsittelemättömästä lehtikuusesta, liimattu standardin EN 14080:2013 mukaisesti; erittäin suurille puuprofiileille; suhteellisen vähäinen kutistuminen, lähes täysin halkeilematon
Maakiinnike
Kaikki maakiinnitykseen käytettävät osat on valmistettu kuumasinkitystä teräksestä tai ruostumattomasta teräksestä
Ketjut
Kuumavalssatusta teräksestä (1.4301 / 1.4571 lisämaksusta) valmistetut ketjut, hitsattu ennen galvanointia, lyhyet lenkkiketjut, ilman silmukoita liitoskohdissa, helppo vaihtaa ja lyhentää
Tarkemmat tiedot laatuominaisuuksista löytyvät hinnastosta.
kaikki ketjuliitokset ruuvikiinnitteiset ilman silmukoita
kiinnikkeet kuumasinkittyjä
Mitat (pienet poikkeamat mahdollisia)
korkeus 2,75 m Pituus 7,25 m leveys 1,00 m paino 700 kg
Leikkimisen arvo
Suosittelemme leikkipaikan asentamista opettavaisien vesireittien, kokemuskenttien ja leikkikenttien sisäänkäyntien alkuun, missä ne valmistavat saapuvia osallistujia seuraaviin aisti- ja havaintoelämyksiin. Leikkipaikka "Veden kuunteleminen" sopii tähän tarkoitukseen. Tämän asennuksen avulla kävijät tutustuvat vesistön luonnollisiin ääniin: tippumiseen, solinaan ja kuplimiseen.
Suositellaan - Kaikille ikäryhmille - Julkiset leikkialueet ilman valvontaa, kuten leikkikentät, puistot tai vastaavat
Esteetön - Itsenäinen leikki
Veden kuuntelu Veden kuuntelu pilarina graubner Aistien kehitystä edistävät leikkipaikat
Akustinen efekti
Vandalismi
Valvonta
Opastustaulu
Asennus
Turvallisuustarkastus (EN 1176)
Asennus betoniin
pehmeä ei haavoittuva
ei tarpeen
suositellaan
ulkokäyttöön
ei tarpeen
ei mahdollista
Komponentit
Tilausnumero 10.57100 Veden kuuntelu
1 Heijastava seinä kuuntelukartion kanssa 1 Äänen vastaanottokartio ruuvikiinnityksellä, kiinnitystarvikkeet mukana
Tilausnumero 10.57200 Veden kuuntelu pylväänä 1 Kuuntelupylväs 1 Äänenvastaanottokartio ruuveilla kiinnitettäväksi, kiinnitystarvikkeet mukana
Paikan päällä tehtävät työt Tarvittavien putkistojen toimitus ja asennus spesifikaatioidemme mukaisesti
Opastustaulu pyynnöstä
Asennustiedot
Suositeltu tila asennustilanteesta riippuen
Perustukset
Tilausnumero 10.57100
1 kpl 200 x 100 x 30 cm kaivussyvyys 50 cm Tilausnumero 10.57200
1 kpl 60 x 60 x 70 cm kaivussyvyys 90 cm
Huomio!
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Tekniset muutokset mahdollisia.
Tekniset tiedot
vuoristomäntypuusta valmistettu laudoitus
Ydinpuuton
Sahatut puut ovat ytimetön, mikä vähentää halkeilua ja ei-toivottuja muodonmuutoksia
Maakiinnike
Kaikki maahan kiinnittämiseen käytettävät osat on valmistettu kuumasinkitystä teräksestä tai ruostumattomasta teräksestä.
Laadun ominaisuuksista on tarkempia tietoja hinnastossa.
kaikki putki- ja kartio-osat sekä pylväs ruostumatonta terästä
kuumasinkitty runko
Mitat (pienet poikkeamat mahdollisia)
korkeus 2,45 m kuuntelukorkeus 1,10 m leveys 2,20 m syvyys 0,75 m paino
Tilausnumero 10.57100 260 kg
Tilausnumero 10.57200 80 kg
Leikkiarvo
Kun katsot prisman läpi päivänvalossa, näet upeita värejä. näkyy: punainen, oranssi, keltainen, vihreä, sininen, indigo, violetti. Pienemmät tummat esineet ympäröivällä alueella näyttävät olevan täysin värikkäitä, viivat näyttävät kaarevilta ja auringonvalon ja varjojen välisellä rajalla näkyy värillisiä reunuksia. Koska valo ei kulje prisman läpi suorassa linjassa, on mahdollista siirtää tumman pinnan kuva vaalean pinnan päälle kääntämällä prismaa. Valon kirkkaus ja tummien varjot näkyvät lähteenä. kaikkien värien ulkonäköä. Tämän ulkonäön takana on loputon ketju valon syitä ja edellytyksiä. Prismasta katsomisen vaikutus ihmisiin riippuu yksilöstä. Kyse on ihmisten suhteesta väreihin. Selitystaulussa oleva kuva helpottaa optimaalisen paikan löytämistä.
Suositellaan - Kaikille ikäryhmille - Julkiset leikkialueet ilman valvontaa, kuten leikkikentät, puistot tai vastaavat
Esteetön - Itsenäinen leikki
Vandalismi haavoittuvainen valvomattomilla alueilla
Valvonta
Opastustaulu
ei tarpeen
sisältyy
Asennus sisä- ja ulkotiloissa
Turvallisuustarkastus (EN 1176) ei tarpeen
Asennus betoniin mahdollinen
Komponentit
1 Täydellinen laite 1 selitystaulu tukineen
mittakaava 1:50
Asennustiedot
Suositeltu tilan ympyrän halkaisija 3,00 m
Perustukset
2 kpl 40 x 40 x 40 cm kaivussyvyys 60 cm
Huomio!
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään.
Tekniset tiedot
laite valmistettu ruostumattomasta teräksestä
suurikokoinen akryylilasiprisma pystysuoraan ja vaakasuoraan käännettävällä ruostumattomasta teräksestä valmistetulla tuella
erityinen levätön glykoliseos, pakkasenkestävä noin -20 °C:seen asti tuki selitystaululle, valmistettu ruostumattomasta teräksestä
Mitat (pienet poikkeamat mahdollisia)
korkeus 1,20 m prisma 0,70 x 0,35 x 0,25 m paino 80 kg
Leikkiarvo
Ruuvimaiset ja spiraalimaiset liikkeet esiintyvät luonnossa luonnollisesti.
Näiden monimutkaisten virtausmuotojen tunnistaminen vaatii harjoitusta, esimerkiksi pyörteessä. Tunnistaminen tarkoittaa intuitiivista ymmärtämistä ihmiskunnan kehityksen esihistoriallisista olosuhteista. Käsikammella tätä leikkipaikkaa käyttävät kokevat kaksi toisiinsa liittyvää voimaa ja voivat kokea pyörteen toimintaperiaatteen. Kiihtyvyyden kasvaessa siipi luo pyörteen, joka näkyy selvästi vedellä täytetyssä sylinterissä. Kun pyörrekanava muodostuu alaspäin, vastakkaiseen suuntaan virtaava vesi luo vastapyörteen sylinteriin. Ylhäältä alaspäin suuntautuva pyörivä liike alaspäin aiheuttaa imuefektin, joka vetää vettä ylöspäin. Pyörretunnelin muodostava vesimassa pyörii spiraalimaisesti kahteen suuntaan luoden oman vastaliikkeensä.
Suositellaan
- Lastentarhan lapsille
- Koululaisille
- Nuorille
- Aikuisille
- Valvomattomat vesileikkialueet
- Valvomattomat uima-altaat, kuten ulkouimaaltaat, seikkailu-uima-altaat tai vastaavat
Whirlpool-pylväs Whirlpool-pylväs valaistuksella graubner Aistien kehitystä edistävät leikkipaikat
Vandalismi hieman haavoittuva Valvonta ei tarpeen
Opastustaulu ei tarpeen
Asennus sisällä ja ulkona
Turvallisuustarkastus (EN 1176)
Asennus betoniin ei tarpeen mahdollinen
Tekniset tiedot
iso, paksuseinämäinen pyörrekylpyamme sylinteri erittäin iskunkestävästä akryylilasista
erityinen levätön glykoliseos, pakkasenkestävä noin -25 °C:seen asti
tukipylväs ruostumatonta terästä
huoltovapaa vaihde vapaakierroksella kääntökahva takapotkunestolaitetta vastaan
Tilausnumero 10.17500 Valoilla varustettu porealtaan pylväs
tekniset tiedot kuten edellä, mutta lisäksi sisäisellä LED-valaistuksella porealtaan sylinterin pohjassa, virran tuotanto dynamolla, valaistus vain pyörivän liikkeen aikana
Komponentit
1 porealtaan pylväs
3 kanisteria, kussakin 20 l glykoliseosta
Opastustaulu pyynnöstä
Asennustiedot
Suositeltu tila ympyrän halkaisija 3,00 m
Perustukset
1 kpl 50 x 50 x 60 cm kaivuusyvyys 70 cm
Huomio!
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään.
Mitat (pienet poikkeamat mahdollisia)
korkeus 2,70 m halkaisija 0,30 m paino 75 kg, vesi ja pakkaus mukaan lukien materiaali 210 kg
Leikkiarvo
Vesi sijaitsee läpinäkyvän levyn sisällä, jossa pienet hiukkaset luovat selkeitä kuvioita. Levy voidaan asettaa helposti kevyeen heiluriliikkeeseen suurten, painavien vastapainojen ansiosta. Tämä rytmiefekti saa aikaan kuvioiden muodostumisen. Seinään törmäävät vesivirrat luovat aaltoja, joiden rakenne muistuttaa merenpohjan hiekkaa. On selvästi nähtävissä, kuinka vesi virtaa esteiden ympäri ja virtaa nopeammin kapeiden kanavien läpi. Esteiden edessä ja niiden takana olevissa pyörteissä muodostuu tyypillisiä virtauskuvioita. Tämän toiminnan hidas eteneminen vaatii kärsivällisyyttä ja kannustaa tarkkailijaa seuraamaan tarkkaavaisesti. Koemme ajan päivittäisen rytmin kautta, esim. rytmin päivän ja yön. Virtausten rytmi on suoraan koettavissa oleva ajan ilmentymä. Ja juuri tällä tavalla peli hyödyntää ihmisten luonnollista rytmiä ja mielialoja.
Suositellaan
- Koululaisille
- Nuorille
- Aikuisille
- Ikääntyneille
- Valvomattomat julkiset leikkialueet, kuten leikkikentät, puistot tai vastaavat
Esteetön
- Itsenäinen leikki
Kuviolevy graubner Aistien kehitystä edistävät leikkipaikat
Vandalismi haavoittuvainen
Valvonta
valvomatttomilla alueilla
suositellaan
Opastustaulu ei tarpeen sisä- ja ulkotiloihin
Asennus
Turvallisuustarkastus (EN 1176)
Asennus betoniin on suoritettu
mahdollinen
mittakaava 1:50
Komponentit
1 Kuviolevy
1 teline
Opastustaulu pyynnöstä
Asennustiedot
Suositeltava tila 3,00 x 3,00 m
Perustukset
2 kpl 50 x 30 x 30 cm kaivussyvyys 50 cm 1 kpl 40 x 40 x 40 cm kaivussyvyys 60 cm
Huomio!
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään.
Laitteet saatavana myös ruostumattomasta teräksestä valmistetuilla tukipylväillä (tilausnumero 10.15005) tai seinäkiinnityksellä (tilausnumero 10.15500).
Tekniset tiedot runko tammesta
erittäin iskunkestävä akryylinen kaksoisnäyttö
Rullalaakerit
Ruostumattomasta teräksestä valmistetut rullalaakerit pyöriville osille, helppo huoltaa ja vaihtaa, tiivistetyt. Sujuva toiminta pitkään liikkeeseen rajoitetulla heilahdusalueella
Tarkemmat tiedot laatuominaisuuksista löytyvät hinnastosta.
Erityinen levätön glykoliseos, joka on kontrastirikas virtausneste, pakkasenkestävä noin -20 °C:seen asti
Mitat (pienet poikkeamat mahdollisia)
korkeus 1,75 m leveys 1,20 m syvyys 0,20 m paino 60 kg pakkauksineen materiaali 100 kg
Leikkiarvo
Kääntelemällä tätä vedellä täytettyä kappaletta eri suuntiin virtaus luo nopeasti tai hitaasti liikkuvia kuvioita. Kahden levyn välinen rako on täytetty vedellä, joka sisältää pieniä hiukkasia, jotka korostavat kuvioita selvästi. Levyä voidaan liikuttaa ja kääntää kaikissa kolmessa ulottuvuudessa. Monille universaalinivelen kiinnityksen vaikutus on jo itsessään kokemus Levyn sisällä on neljä estettä, joiden yli tai läpi neste virtaa. Tyypilliset virtauskuviot muodostuvat esteiden eteen ja niiden takana olevaan pyörteeseen, jossa muodot muodostuvat symmetrisesti sisään- ja ulospäin suuntautuvana spiraaliliikkeenä. Loukkuun jääneet ilmakuplat ovat lisäelementti, joka osoittaa vastakkaisten voimien vaikutuksen muovautuvaan kappaleeseen.
Suositellaan
- Koululaiset
- Nuorille
- Aikuisille
- Ikäihmiset
- Valvomattomat julkiset leikkialueet, kuten leikkikentät, puistot tai vastaavat
Esteetön
- Itsenäinen leikki
Kuviokiekko graubner Aistien kehitystä edistävät leikkipaikat
Vandalismi haavoittuvainen valvomatttomilla alueilla
Opastustaulu ei tarpeen
Asennus
Valvonta Turvallisuustarkastus (EN 1176)
suositellaan
sisä- ja ulkotiloihin
mahdollinen
Asennus betoniin on suoritettu
Tekniset tiedot
alumiinirunko
erittäin iskunkestävä akryylinen kaksoisnäyttö
erityinen levätön glykoliseos korkeakontrastisena virtausnesteenä, pakkasenkestävä noin -20 °C:seen asti
mittakaava 1:50
Komponentit
1 Koko laite Selitystaulu pyynnöstä
Asennustiedot
Suositeltu tila ympyrän halkaisija 4,00 m
Perustukset
4 kpl 30 x 30 x 40 cm kaivussyvyys 60 cm
Huomio!
Tarkat mitat voivat vaihdella, katso kaikki asennusmitat nykyisistä asennusohjeista. Oikeus teknisiin muutoksiin pidätetään.
huoltovapaa ruostumattomasta teräksestä valmistettu laakeri
seulan laakeri hidastettu, jotta pyörimisliike ei käynnisty liian nopeasti
Mitat (pienet poikkeamat mahdollisia) runko Ø 1,40 m kokonaiskorkeus noin 1,35 m kehyksen korkeus 0,80 m levy Ø 0,90 m paino 65 kg
