O
P R T F Ó L I O
Isabella da Rocha Dacal Arquitetura e Urbanismo
Isabella da Rocha
Isabella.rdacal@gmail.com09/03/2001Dacal(19)998019223
lattes: http://lattes.cnpq.br/6796322584071682
FORMAÇÃO ACADEMICA: 2006 2018: Colégio Integral Alphaville CAMPINAS, SP 2017: École Cariboo Hill Secondary School BURNABY, BC CANADÁ. 2019 2023: Arquitetura e Urbanismo PUC CAMPINAS IDOMAS:
Português: Nativo. Falo bem, leio bem e escrevo bem Inglês: Fluente Falo bem, leio bem e escrevo Espanhol:bemIntermediário.
SOBRE MIM: Meu nome é Isabella Dacal, tenho 21 anos e estou cursando o 8° semestre do curso Arquitetura e Urbanismo na PUC Campinas. Me considero uma pessoa proativa, comunicativa, ambiciosa e criativa, tais qualidades que me proporcionam uma maior facilidade ao decorrer do curso. Tenho grande interesse sobre a parte de construção civil, interiores, paisagismo e ainda, a respeito de questões urbanísticas.
EXPERIÊNCIAS: NA2017:ARQUITETURA:VisualandPerfoming Arts. CARIBOO HILL, BURNABY CANADÁ. 2018: Curso de Linguagem Arquitetônica ESCOLA DE ARTES PANDORA, CAMPINAS. 2020: Curso de Desenho Técnico AUTOCAD. ESCOLA MESTRA, CAMPINAS. 2020: Curso de Desenho NÓS. 2021: Curso ADOBE e LUMION
Comunicação e escritas básicas; leitura avançada.
PHOTOSHOP E LUMION, UDEMY. 2021 2022: Estágio Escritório de Arquitetura Fernanda Antunes. 2021: Revista TULHA Projeto de Restauro. 2022 presente; Estágio. Escritório de Arquitetura e Design Juliana Stefanelli
2010EXTRACURRICULARES:2012:Intercâmbio Village, CISV. ARARAQUARA, BR; HELSINBORG, SE. 2008 2013: Competições de Natação. CAMPINAS, SP. 2015: Capitã e Chefe de Dança da Gincana Beneficente do Colégio Integral. CAMPINAS, SP. 2010 2019: Competições e Workshops de NACIONAISDança; E INTERNACIONAIS. 2017: Intercâmbio High School, BURNABY, BC CANADÁ. 2019 presente: Comissão de Formatura Turma XLV FAU, PUC CAMPINAS.
LUMIONPHOTOSHOPVRAY PACOTE OFFICE LAYOUT HABILIDADES:
SKETCHUPAUTOCAD
SU MÁ RIO Vila Sol Poente Habitação Uso Misto Poltrona Tênue Miolo de Quadra Museu Itinerante Instituto Regional da Cultura191510703011
VILA SOL POENTE

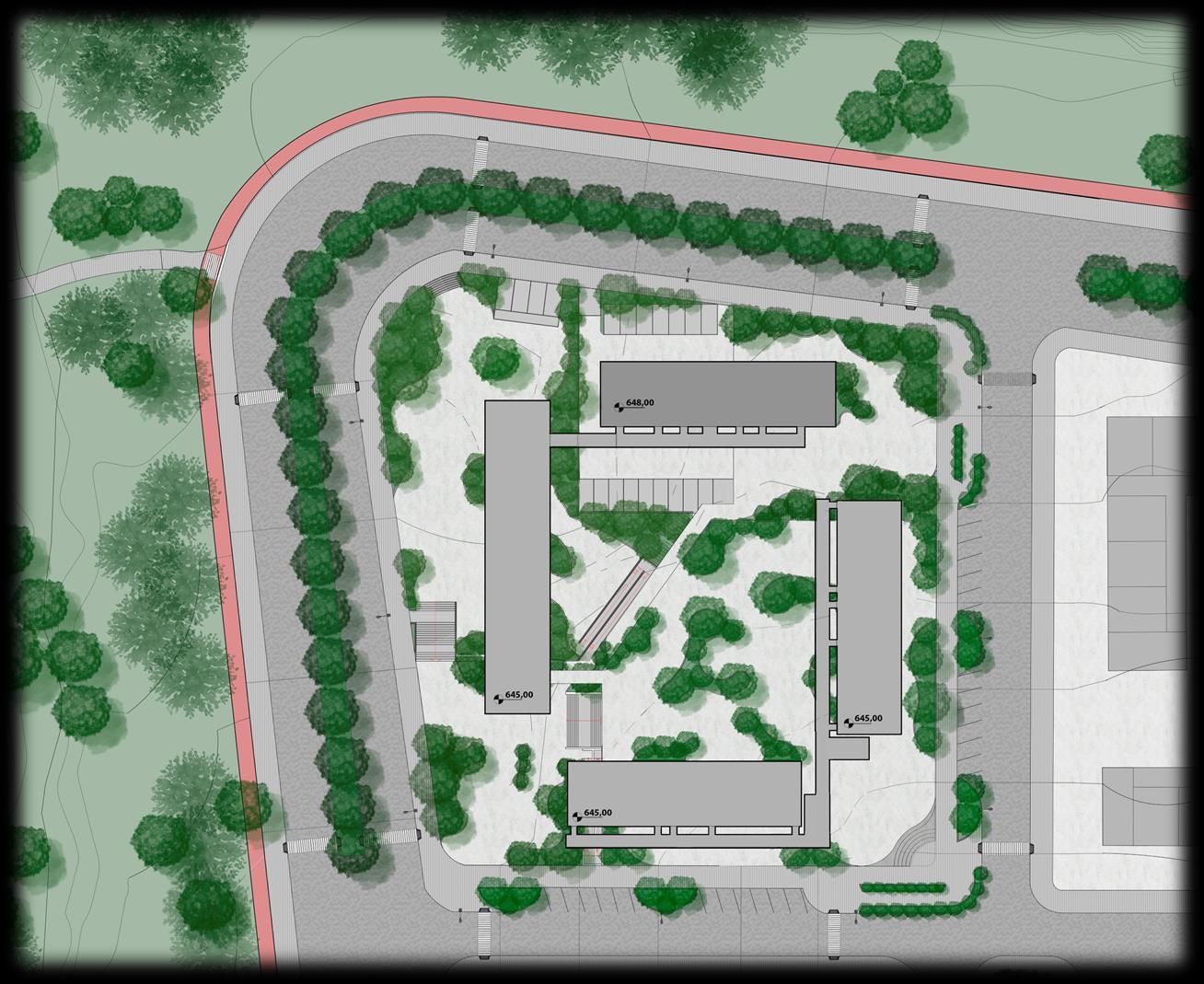

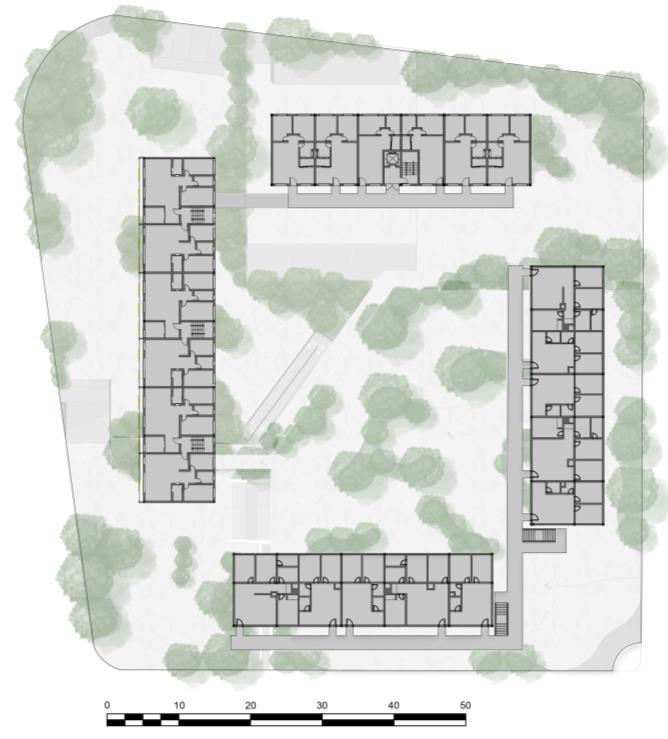

IMPLANTAÇÃO GERAL QUADRA 7 COTA 630 COTA 627 COTA 624 - 01 -
VILA SOL POENTE

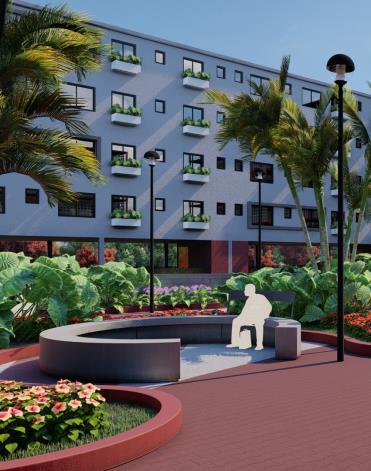

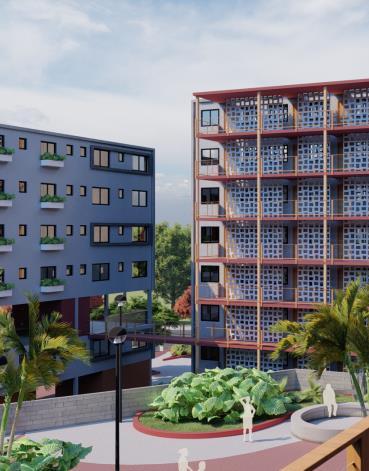

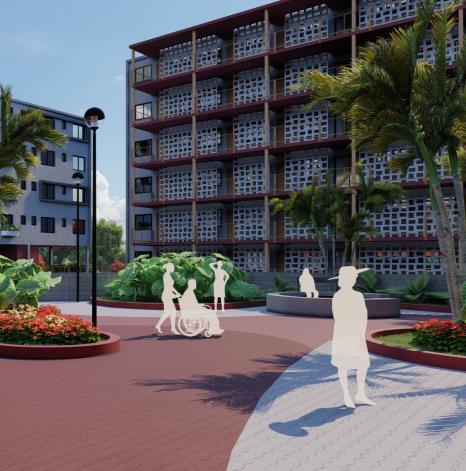

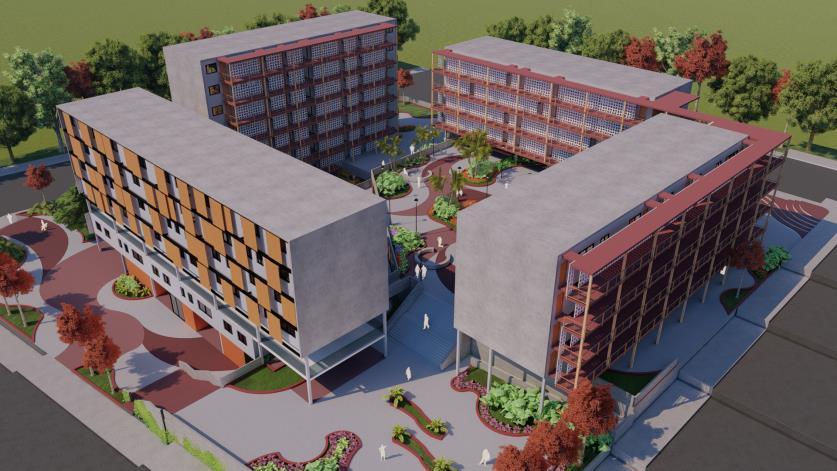

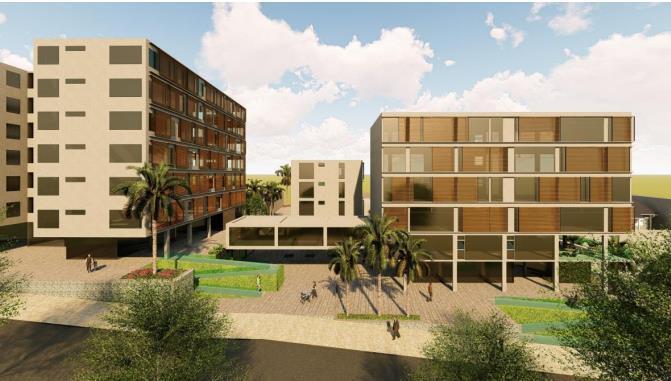

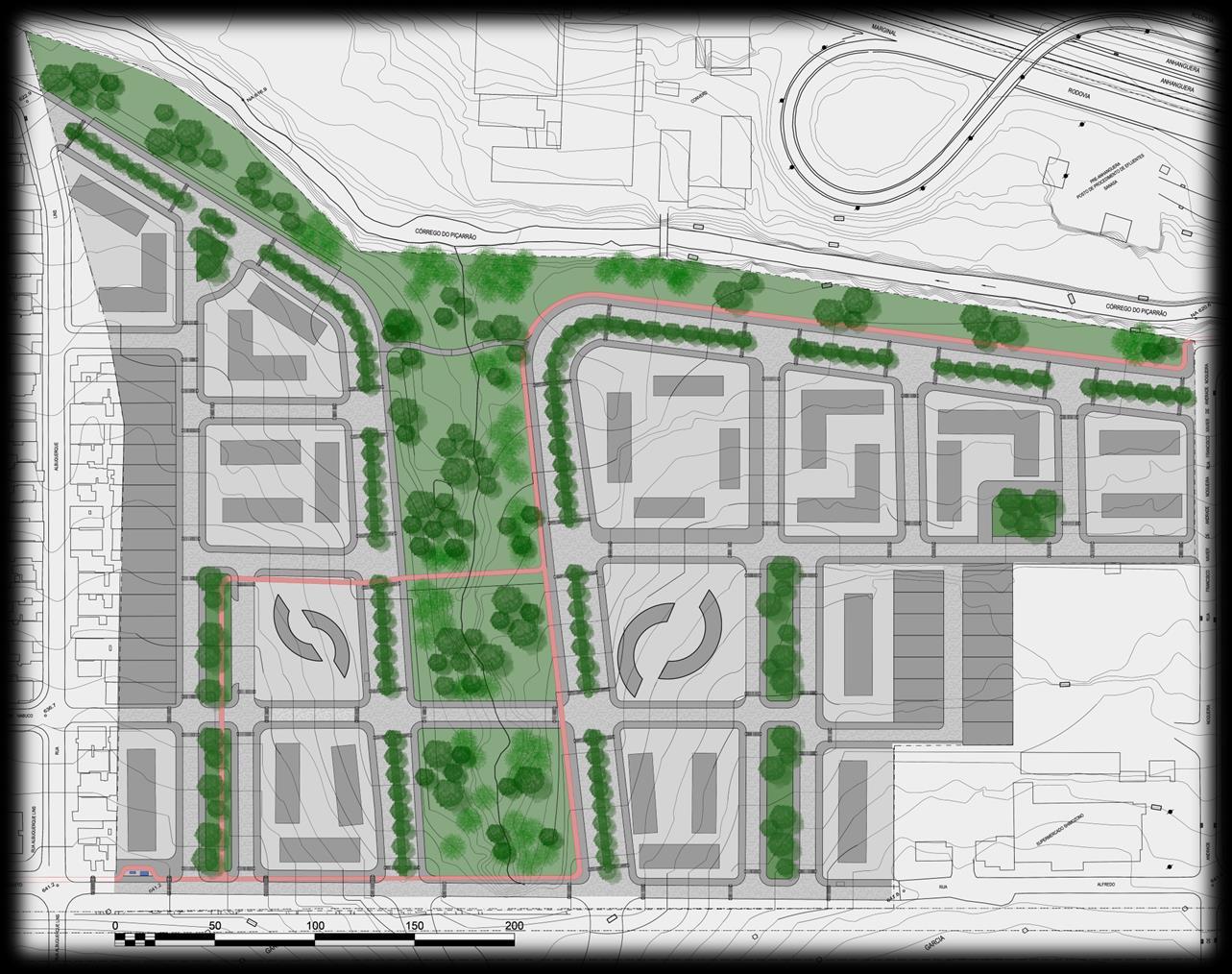

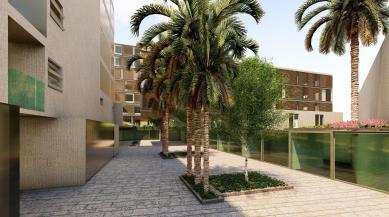

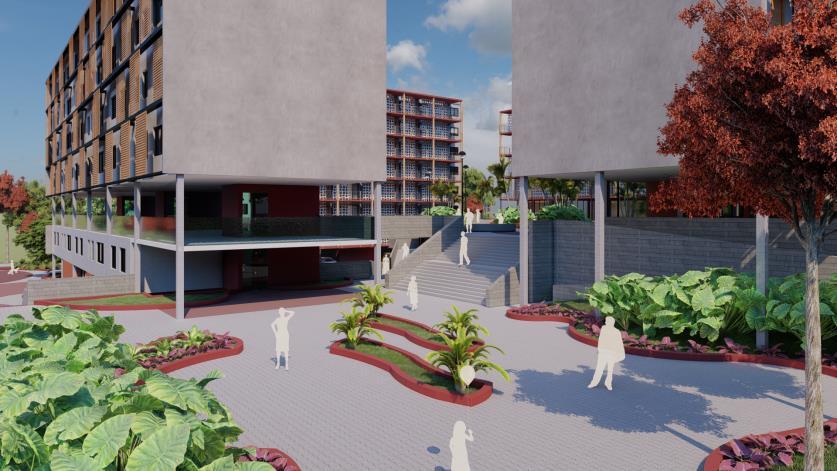

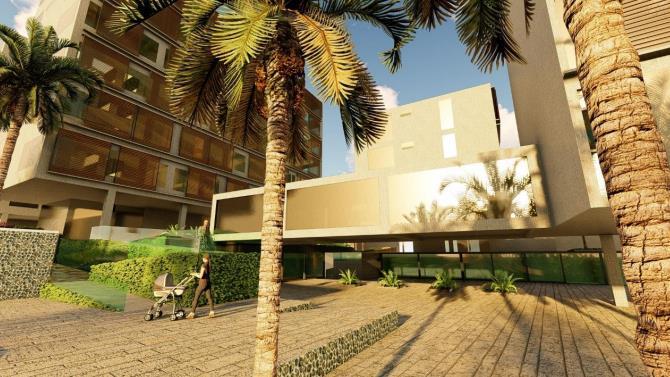

O projeto parte de uma adaptação de uma Gleba localizada no bairro Jardim Garcia, em Campinas Visando tamanha proporção do terreno e julgadas às necessidades do bairro, foi realizado um projeto urbano de quadras Diante a isso, foi escolhida uma quadra para que fosse arquitetonicamente detalhada a partir de aspectos urbanísticos A Vila Sol Poente expõe seu partido em suas cores, formas, vegetações e espaços, portanto, pensado como um conjunto habitacional de uso misto, a quadra detalhada agrega o comércio em um andar livre, junto com o espaço habitacional Existem 4 blocos que circundam uma área central aberta para o público, uma grande praça desenhada com formas e cores expressivas que remetem ao pôr do sol Portanto, seguindo nessa linha, o desenvolvimento do projeto definido em três platôs consegue fazer a harmonia entre o espaço público e privado.

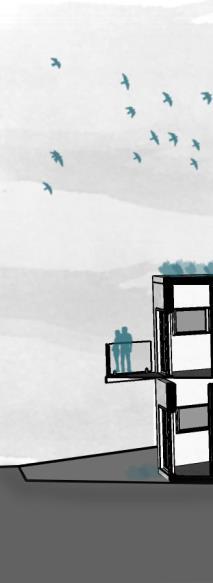

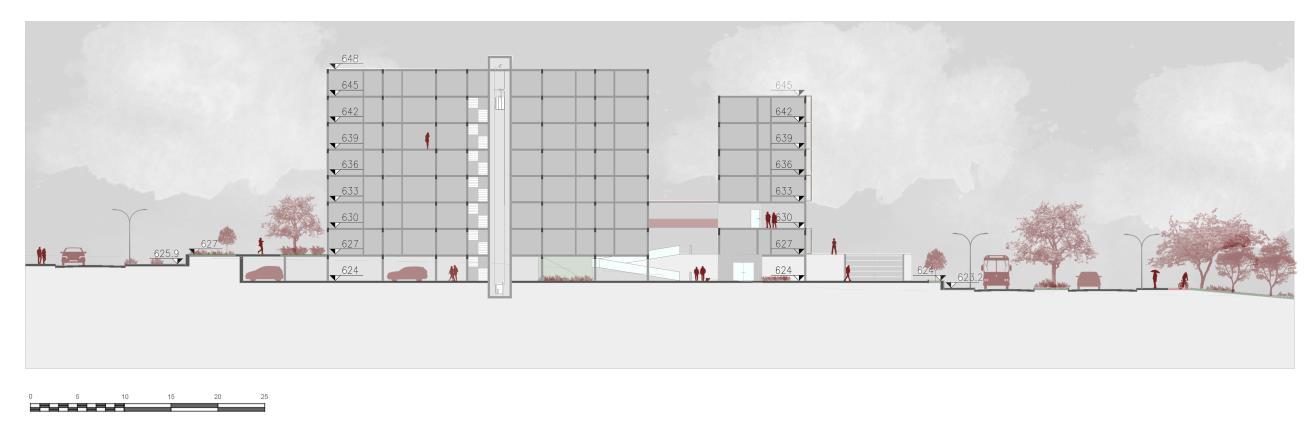

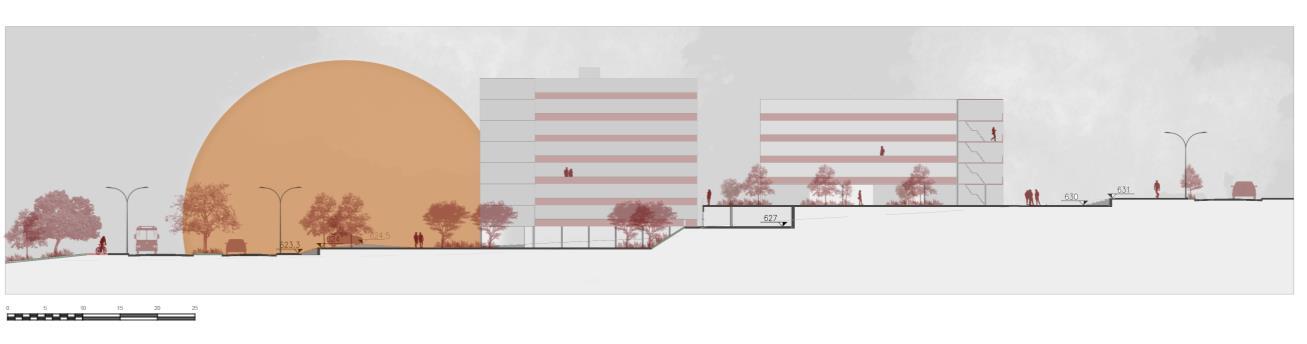

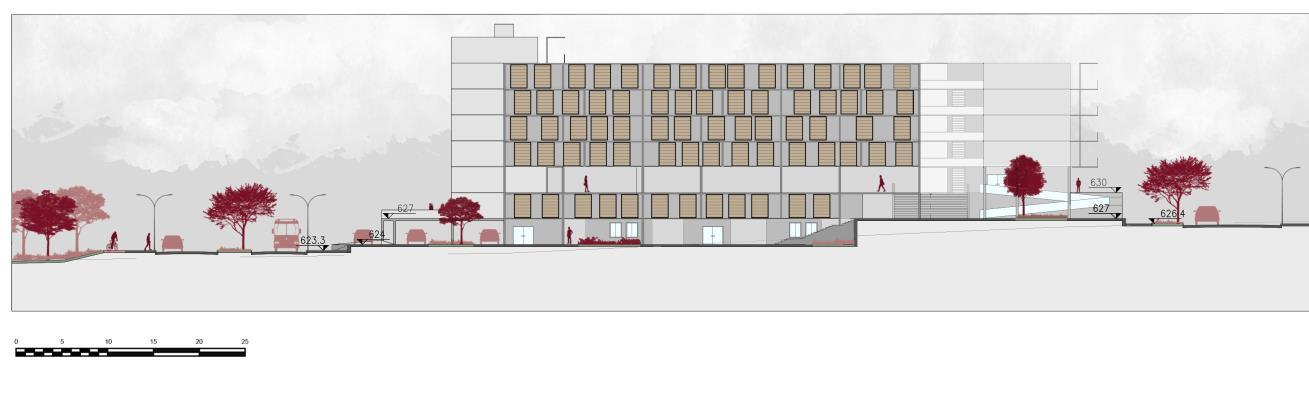

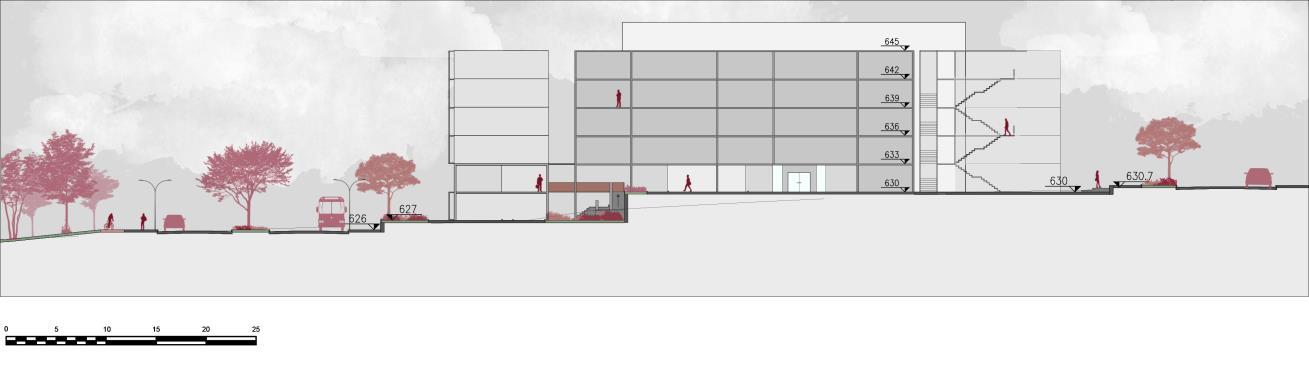

CORTES CORTE AA CORTE BB CORTECORTECCDD PLANTA TIPO DISPOSIÇÃO DOS APARTAMENTOS A A D D B B - 02 -

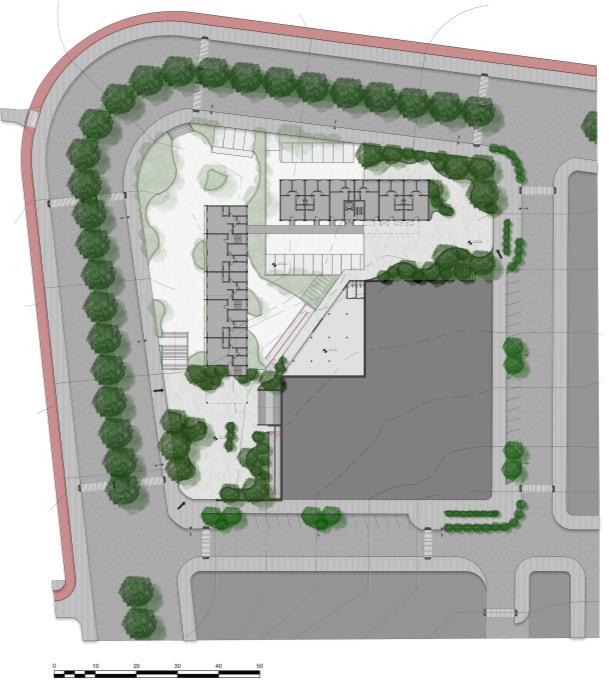

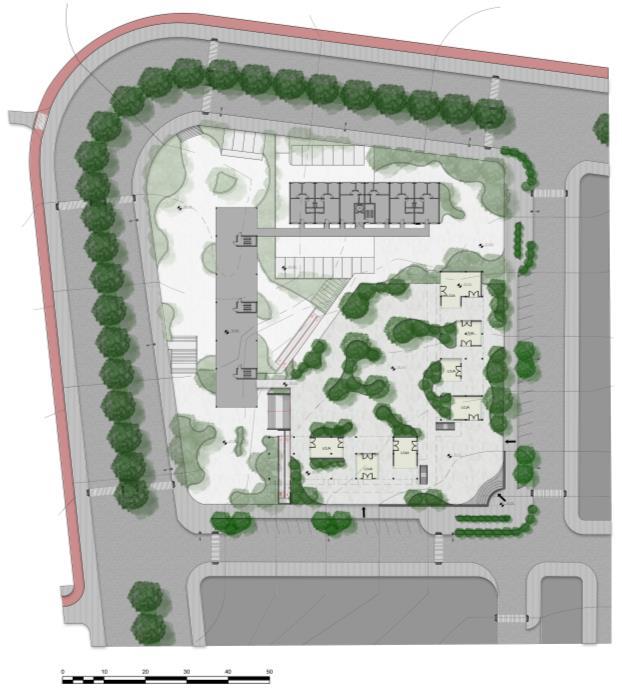

IMPLANTAÇÃO QUADRA 7
detalhada

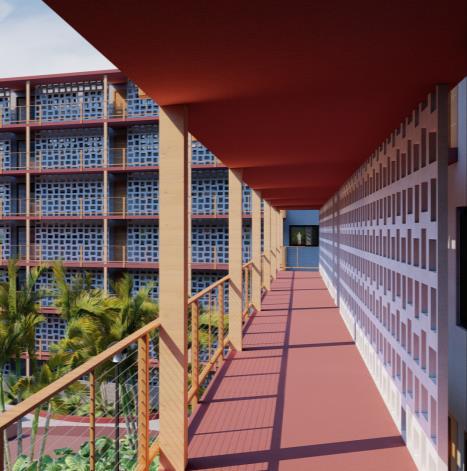

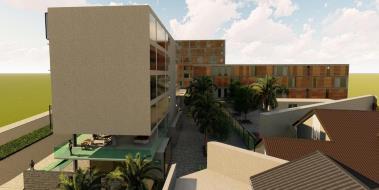

Os blocos são interligados por passarelas, ou escadas internas que são divididas para dois apartamentos E para dar continuidade e fluidez aos níveis, todos os prédios tem uma ligação em comum, seja pela passarela da cota 630 que liga ao andar livre do bloco 3, e logo ao segundo andar do bloco 4, seja pela continuidade dos platôs por toda a quadra. Existe apenas uma praça que mantém seu caráter privado, que seria a do platô 627 do lado leste, funcionaria apenas para o acesso de moradores, tendo assim também acesso às estruturas do prédio, como salão de festas, horta comunitária, e etc
HABITAÇÃOUSO
MISTO
HABITAÇÃO

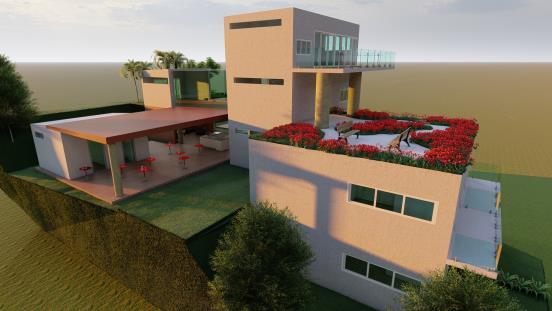

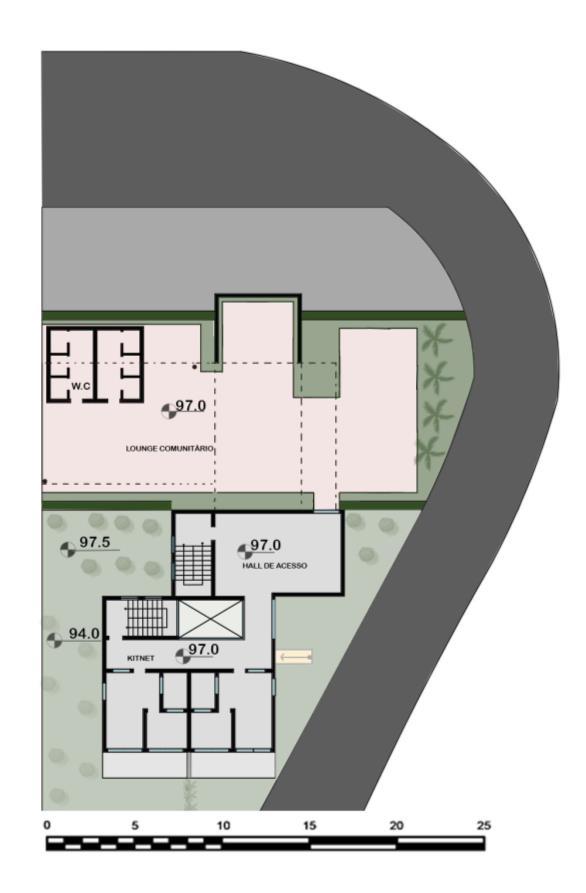

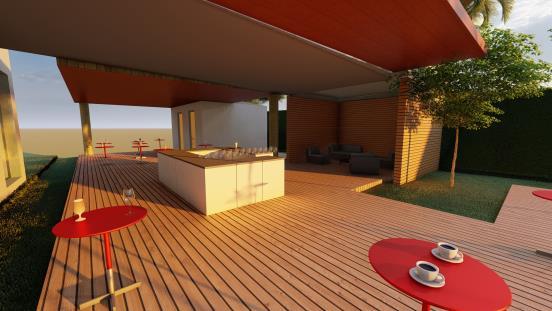

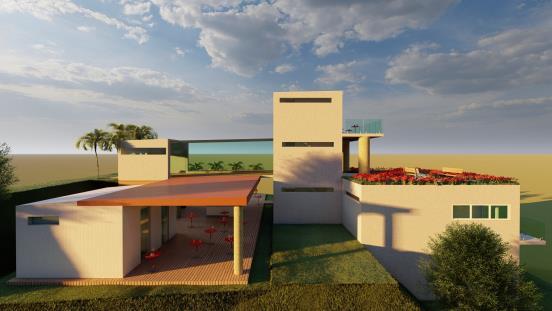

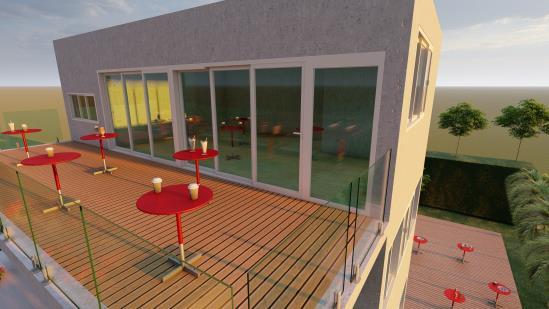

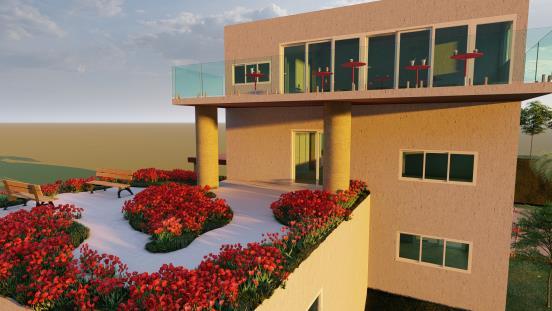

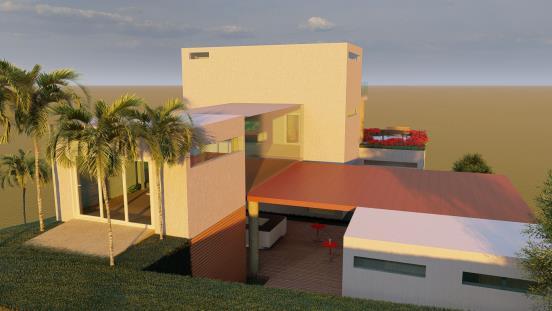

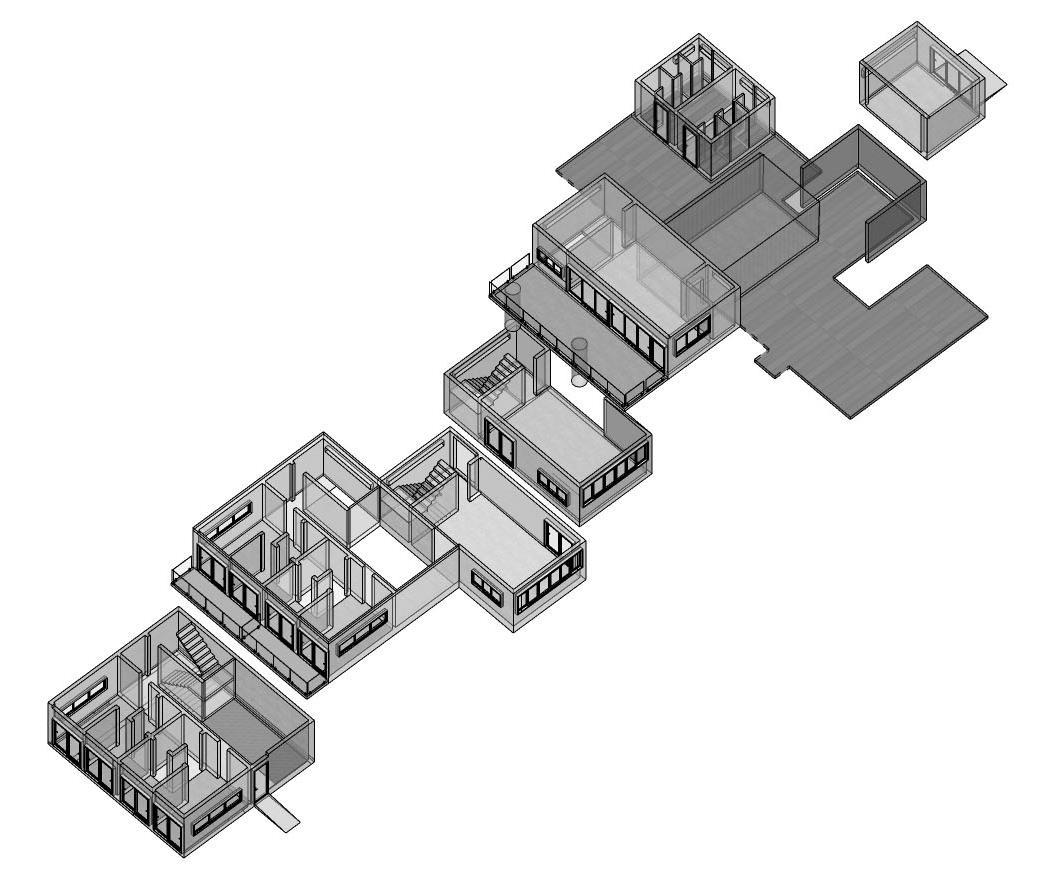

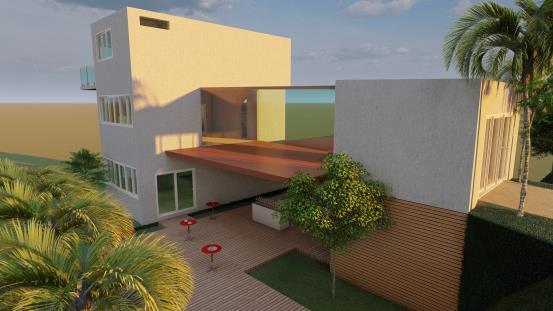

O projeto parte da relação entre arte, entretenimento e moradia Sendo assim, no nível da rua inicia se a entrada de uma galeria de arte qual é formada pela junção de dois blocos através de uma passarela inclinada de vidro que desemboca em um espaço maior (cota 103) com acesso ao teto jardim, estabelecendo uma relação com o interno e externo, e ainda, acompanha um café no pavimento acima O pavimento inferior ao pátio interno da galeria refere se a cota 100, qual possibilita o acesso ao andar superior da Kitnet e ainda, o acesso à área externa referente ao Lounge comunitário Na parte inferior ao volume habitacional referente a cota 94, recebe um acesso e um jardim de inverno para conforto visual dos moradores O projeto procura estabelecer uma relação de usos de forma que não retire o conforto dos moradores, mas que ainda sim consiga integrar com os espaços de acesso público
USO MISTO

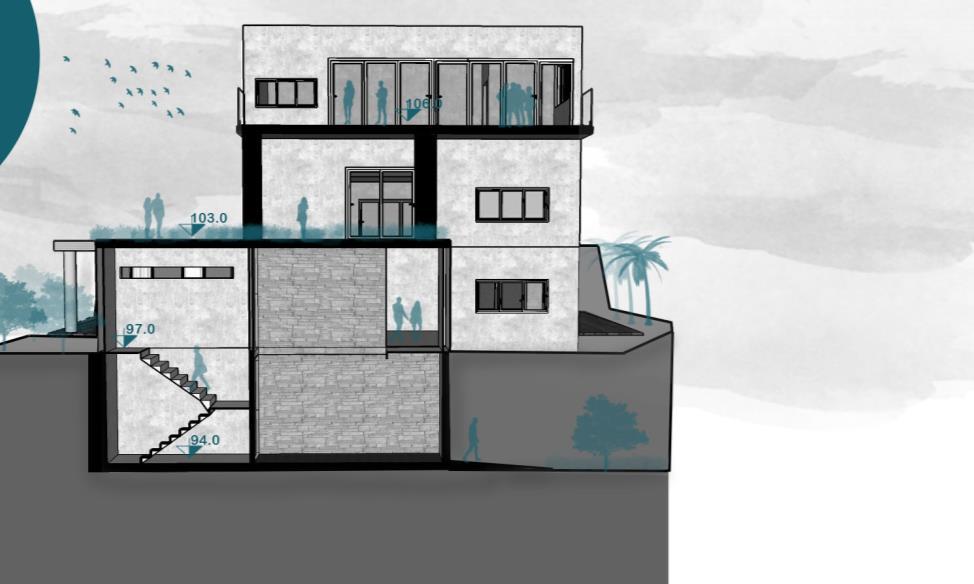

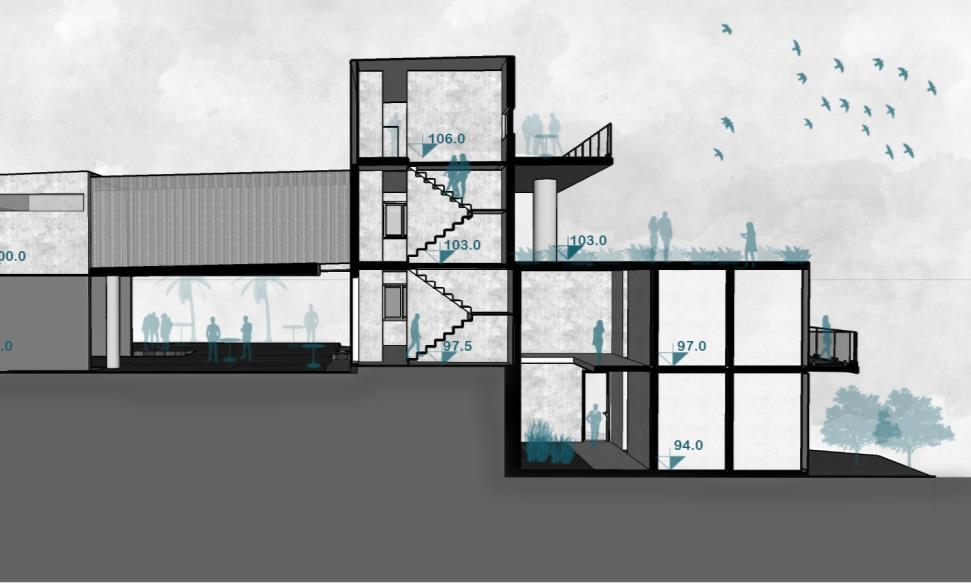

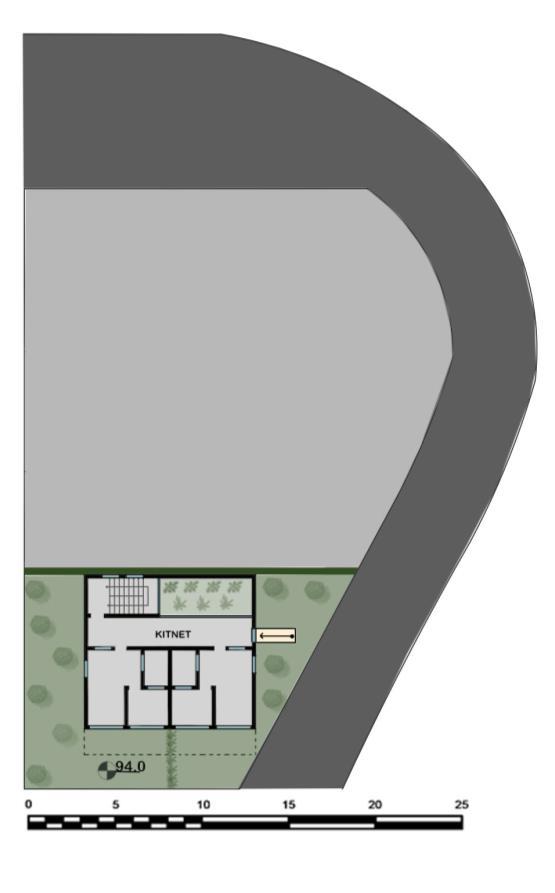

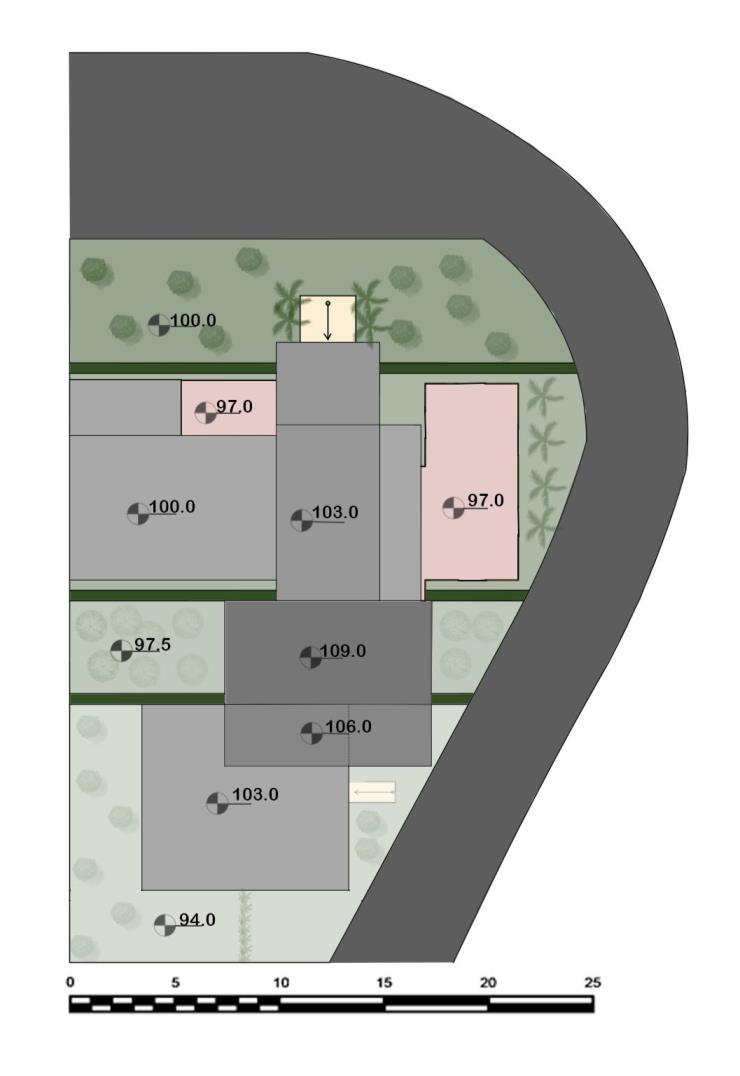

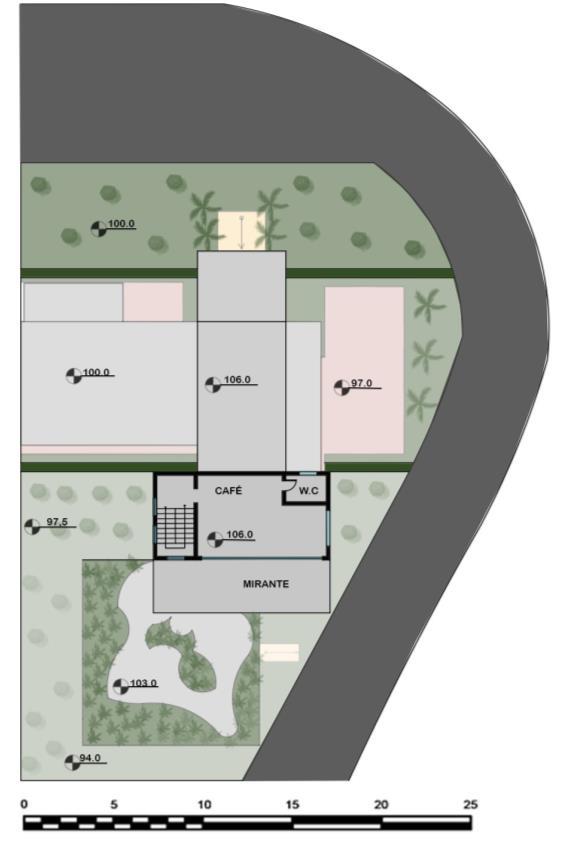

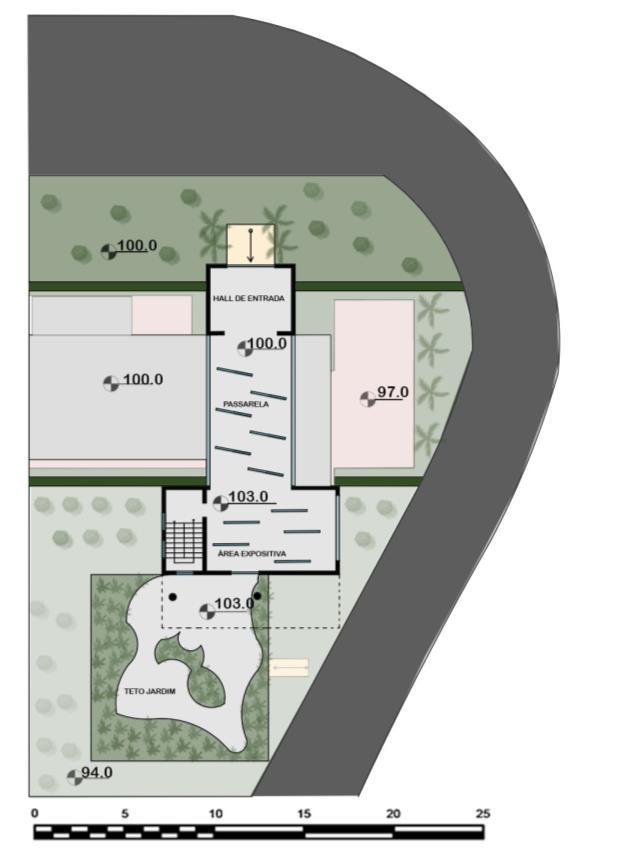

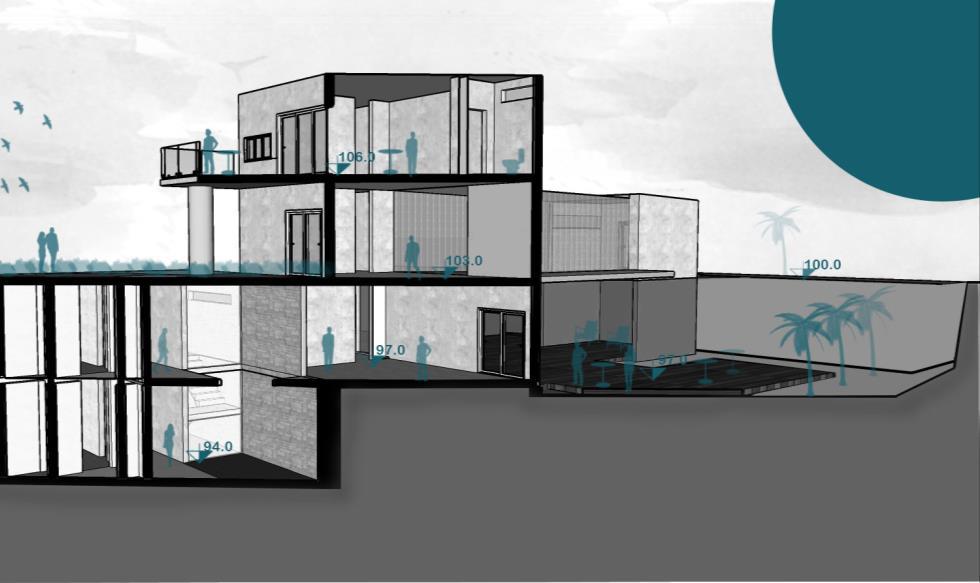

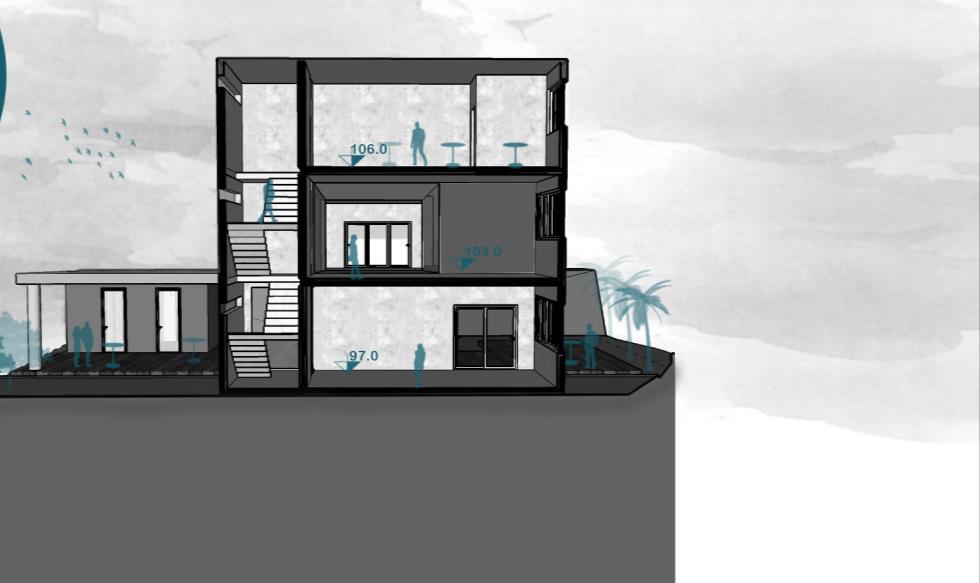

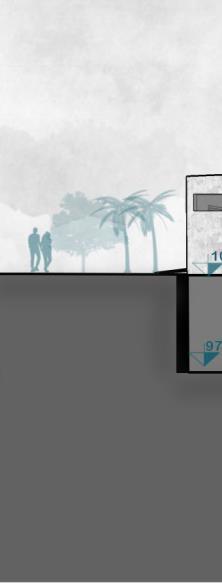

IMPLANTAÇÃO GERAL CORTES CORTECORTECORTECORTEAABBCCDDPainéis de vidro para exposição de obras B B C C A A PLANTA COTA 94 PLANTA COTA 97 PLANTA COTA 103 PLANTA COTA 106 - 05 -
- 06 -
POLTRONA TÊNUE

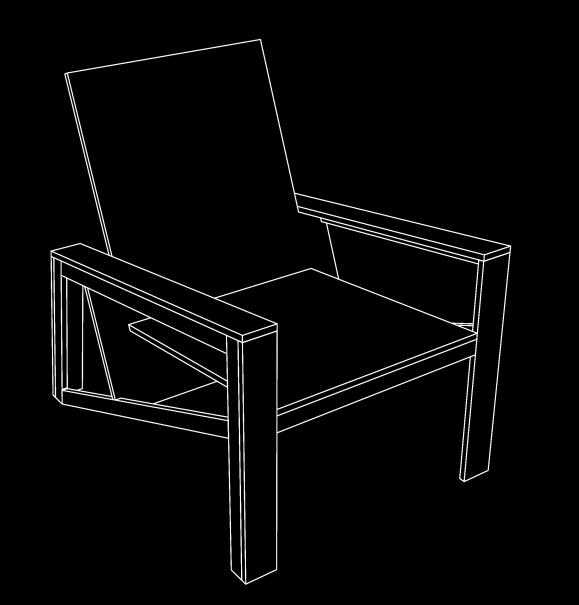

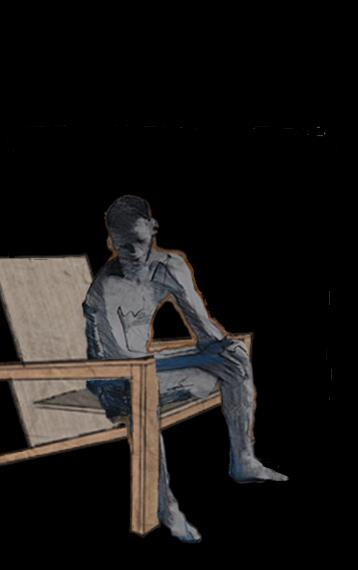

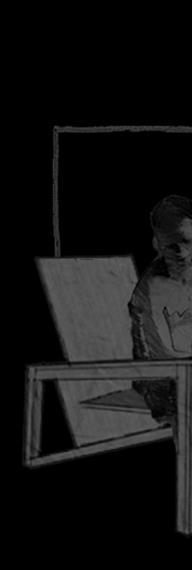

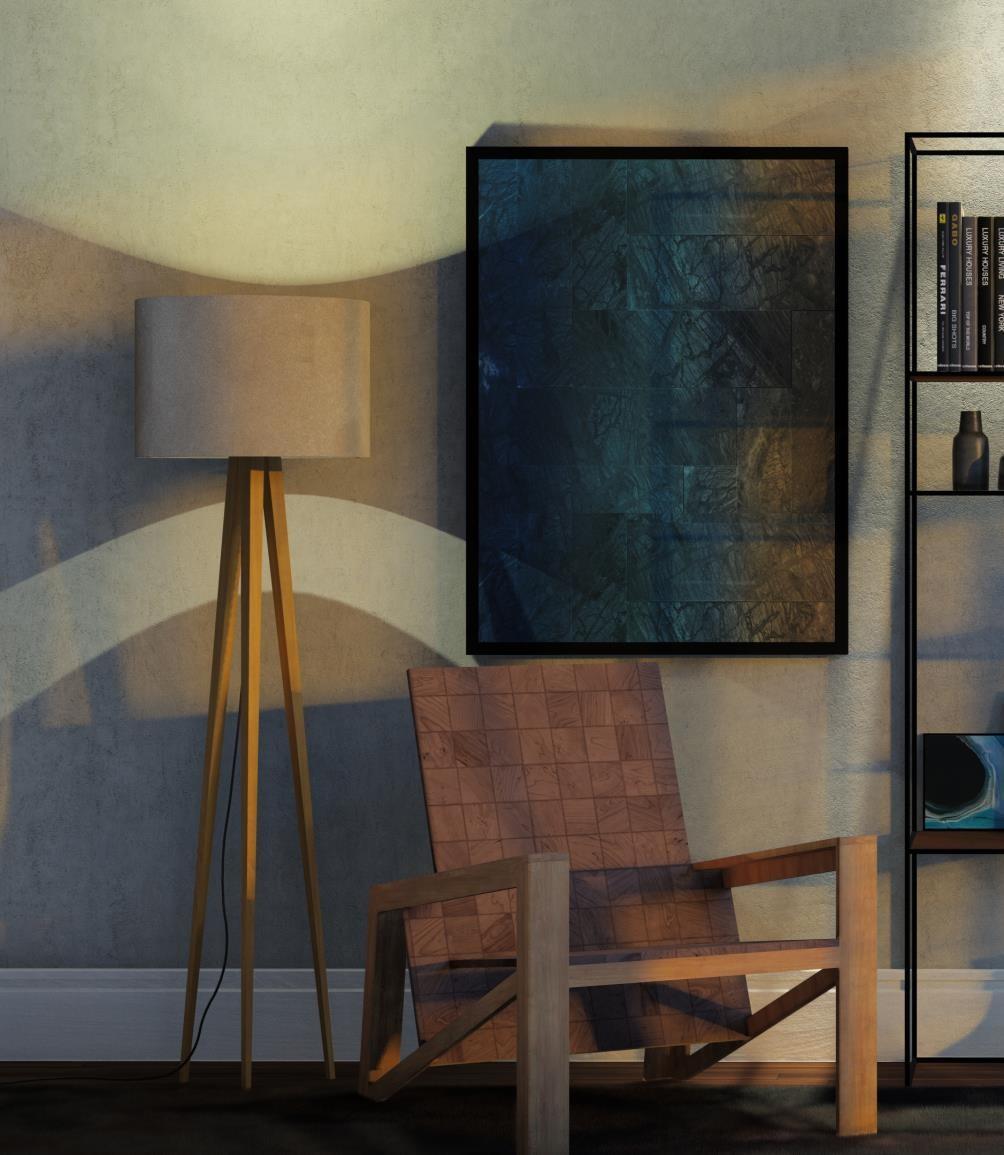

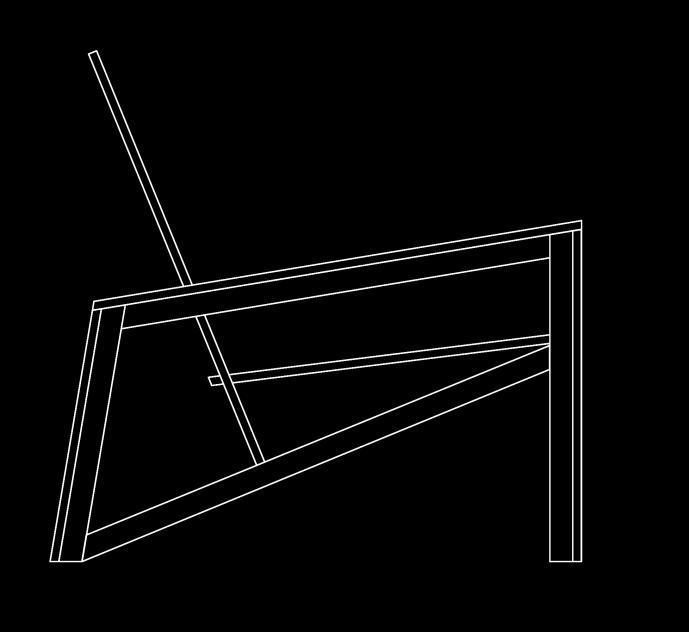

TÊNUE APoltrona Tênue parte de umaestrutura realizada com chapa de compensado de madeira, qual é pensada de forma que fosse possível estabelecer uma relação entre conforto e estética Sua estrutura de sustentação é emendada com os braços de apoio que quando observada lateralmente, nota se a composição de linhas, que acompanham toda a linguagem do projeto Acombinação da inclinação das linhas e as angulações, ainda que distintas , das duas peças que irão comportar a maior parte do corpo do usuário foram estudadas a fim de que este se sentisse seguro e acolhido pela poltrona, ao mesmo tempo que os braços da poltrona sejam extensos até seu fim de forma a gerar um conforto para o repouso completo, tornando a comodidade como principal objetivo
POLTRONA

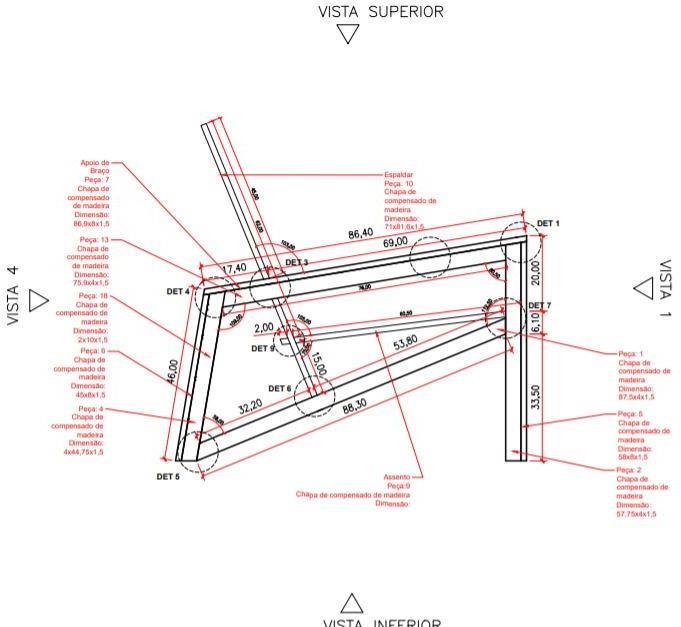

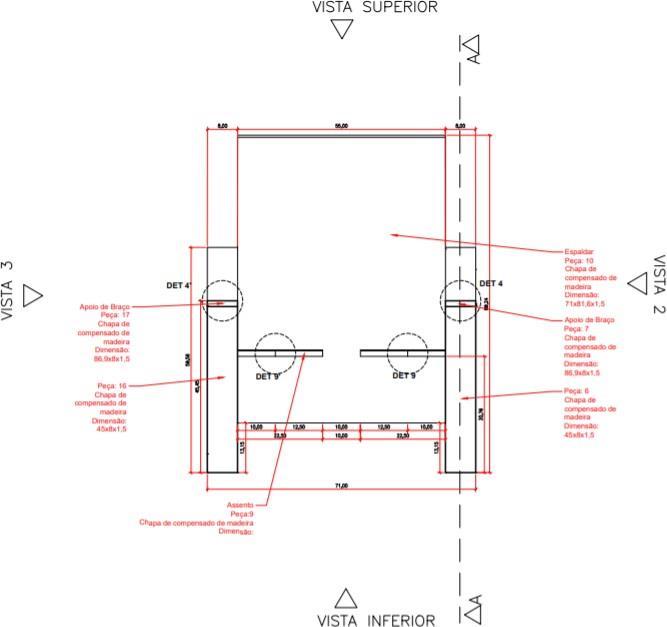

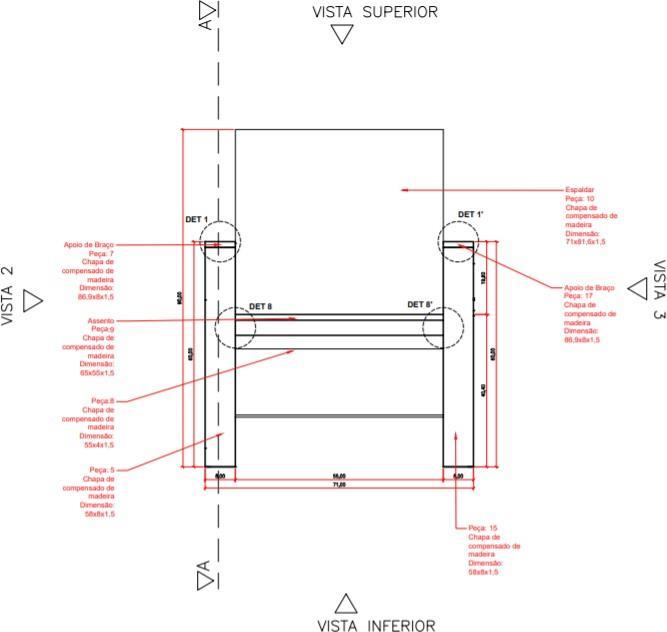

VISTA SUPERIOR - 09 -

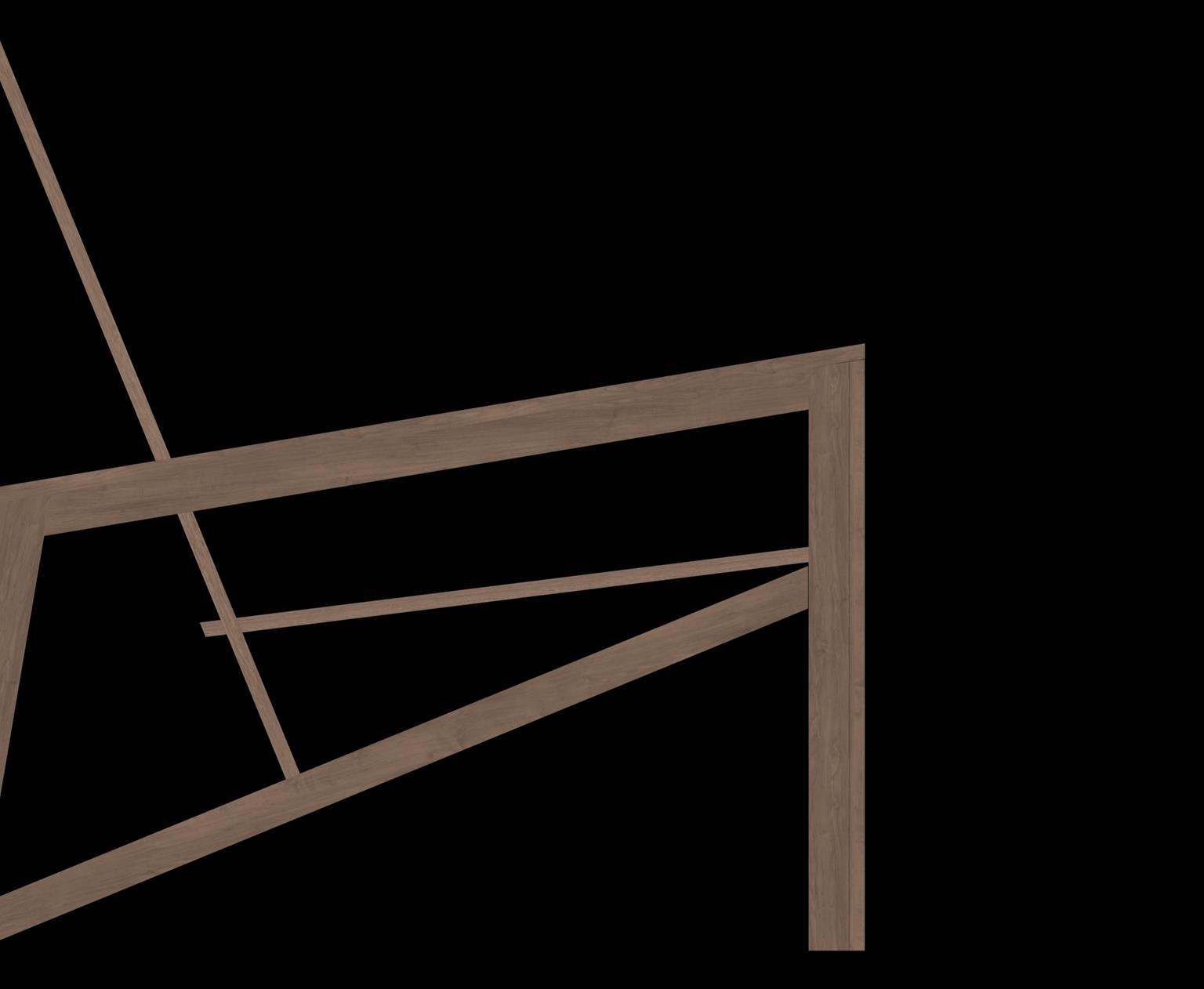

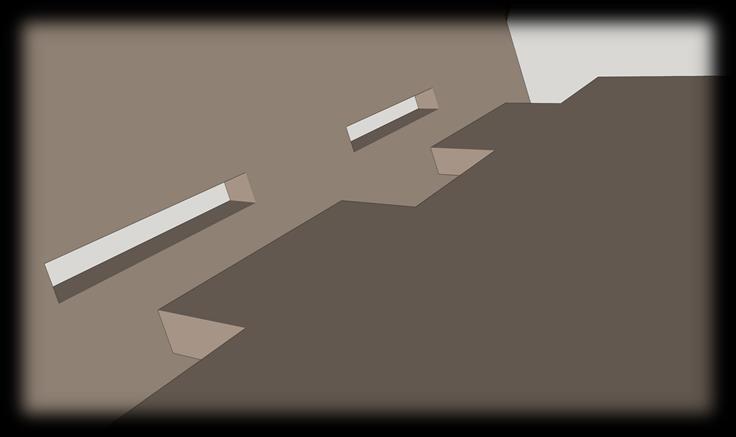

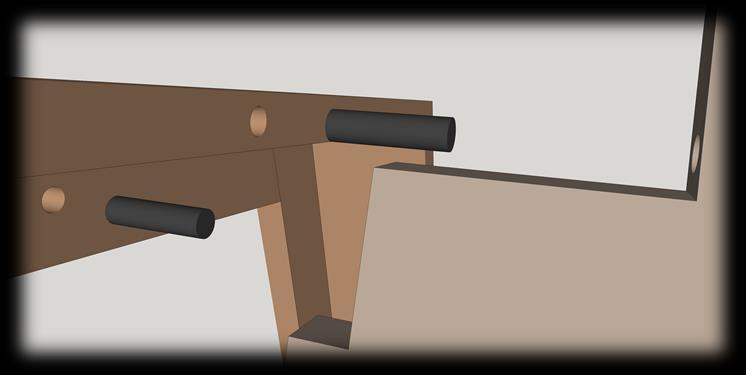

Encontro do espaldar com assento Detalhes ampliados Encontro do espaldar com descanso de braço

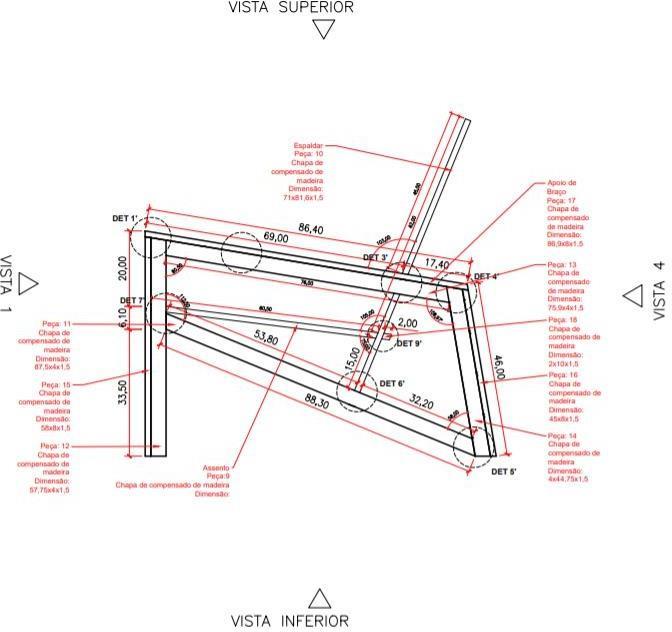

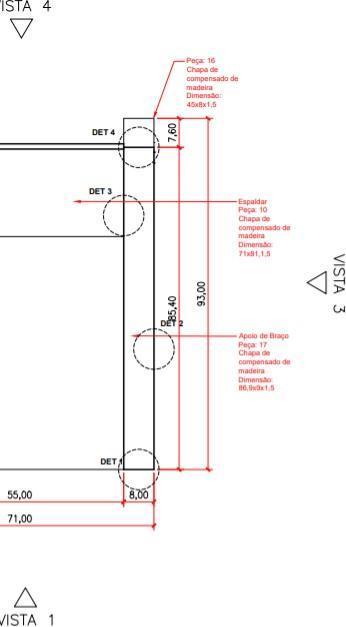

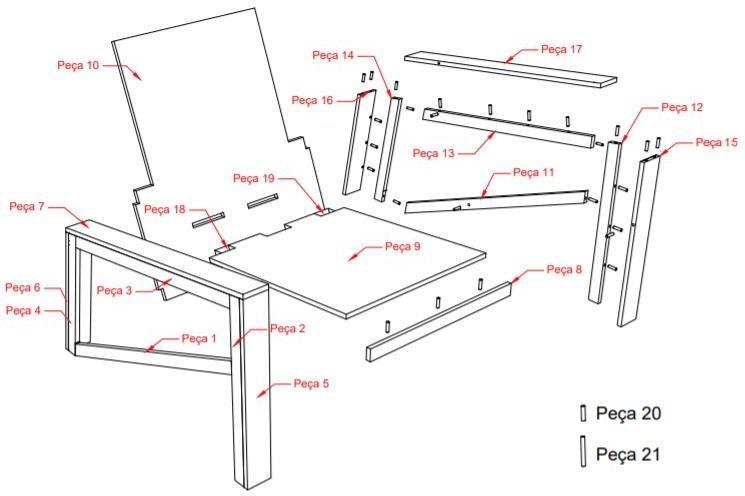

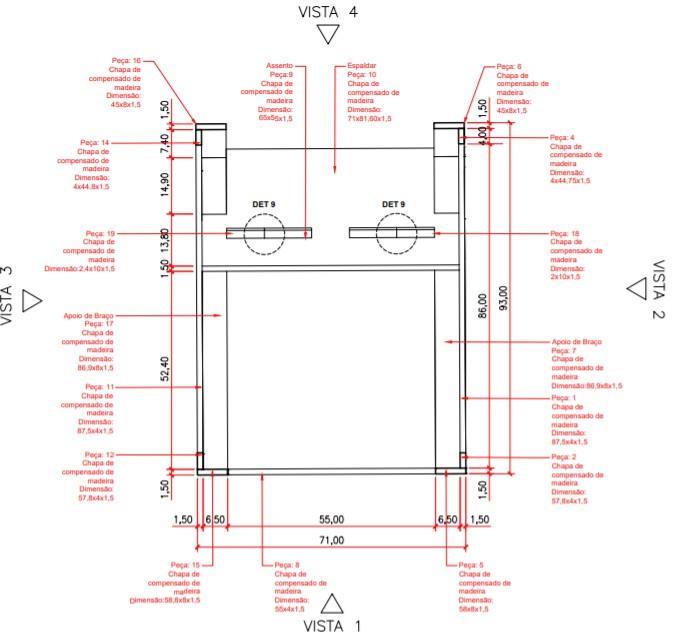

Tendo sua estrutura composta por chapa de compensado de madeira de espessura 15mm, a Poltrona Tênue é composta por 17 peças que são unidas através de dois tipos de encaixes: entre o espaldar e assento o do tipo macho fêmea, tal solução encontrada para a segurança e fixação de forma que também fosse possível compatibilizar com a inclinação do assento, já nas demais peças, o encaixe é dado por cavilhas que assim resolvem todas as questões de chanfros Suas dimensões foram pensadas de forma que a poltrona fosse bem comportada em ambientes e ocupasse um único espaço, sendo assim, tem como uma altura de 90cm do chão até o ponto mais alto, 93cm seu comprimento horizontal de ponta à ponta eumalargura total de 71cm parao melhor conforto possível.

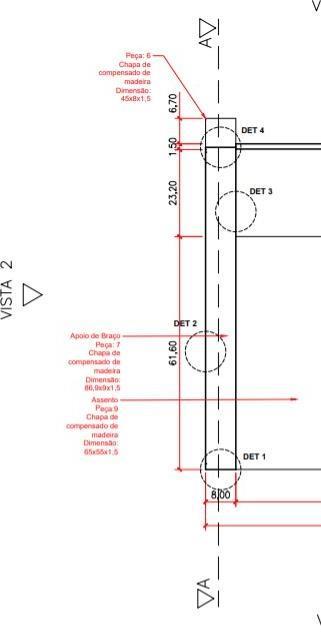

VISTA INFERIOR VISTA VIS3 TA 1 VISTA 2 VISTA 4
- 10 -
MIOLO DE QUADRA

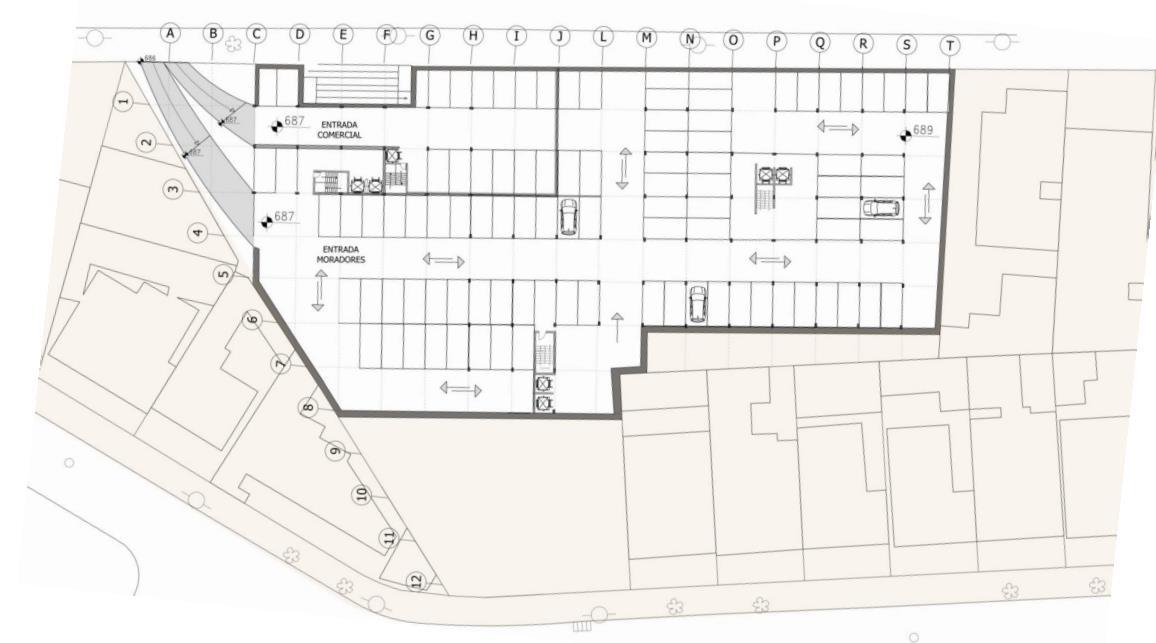

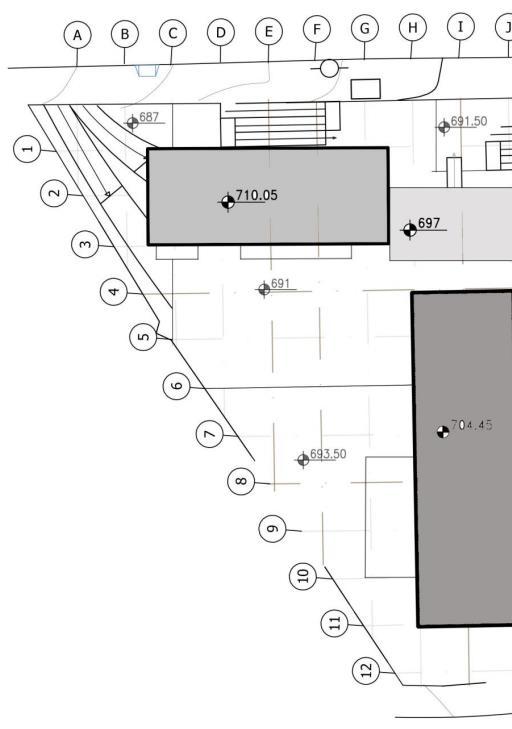

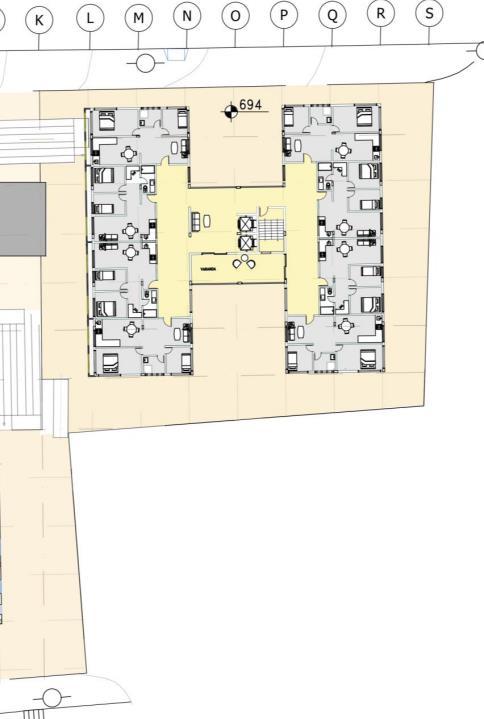

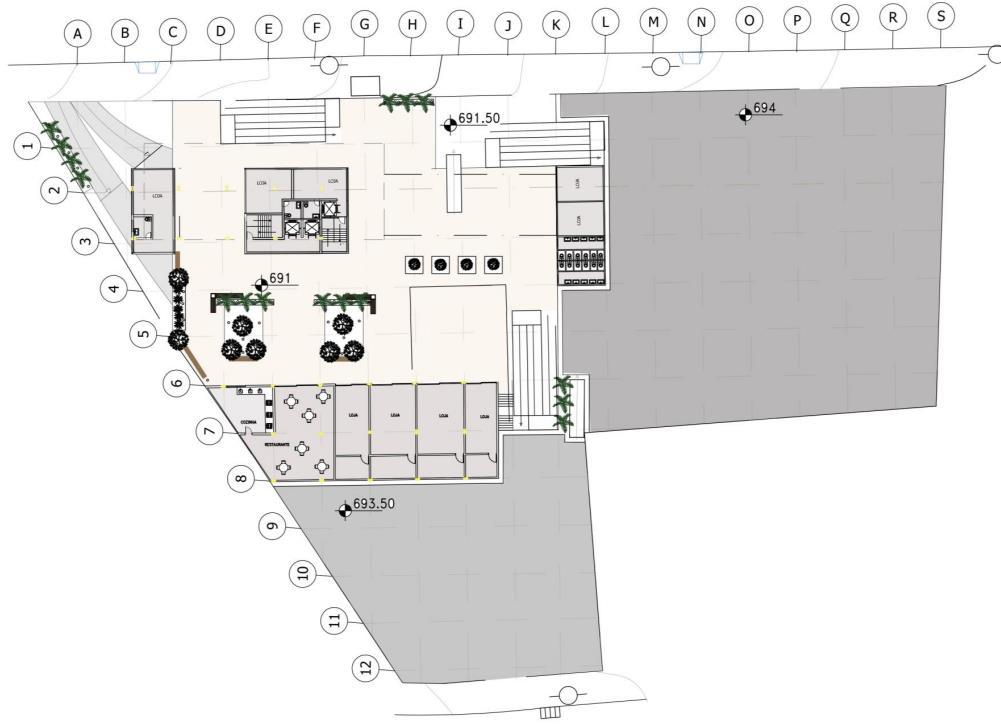

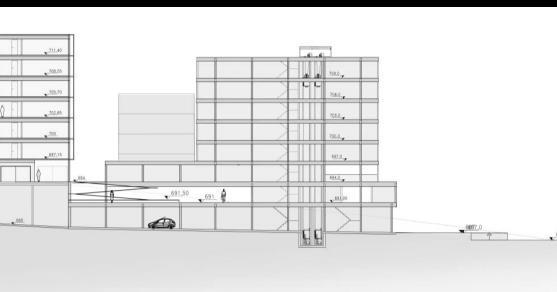

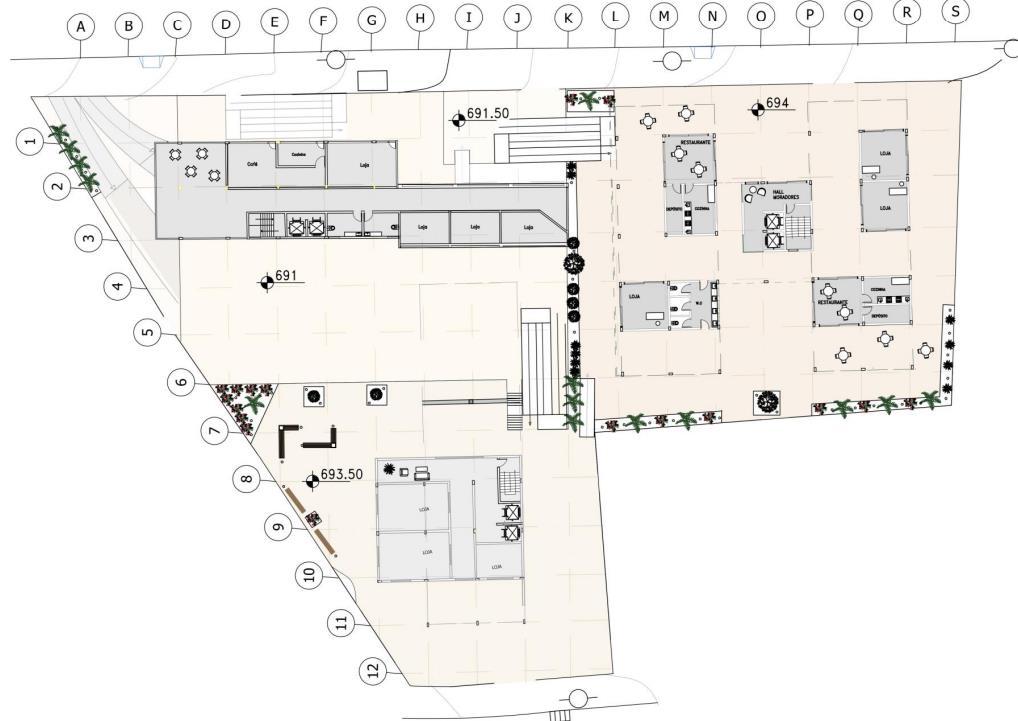

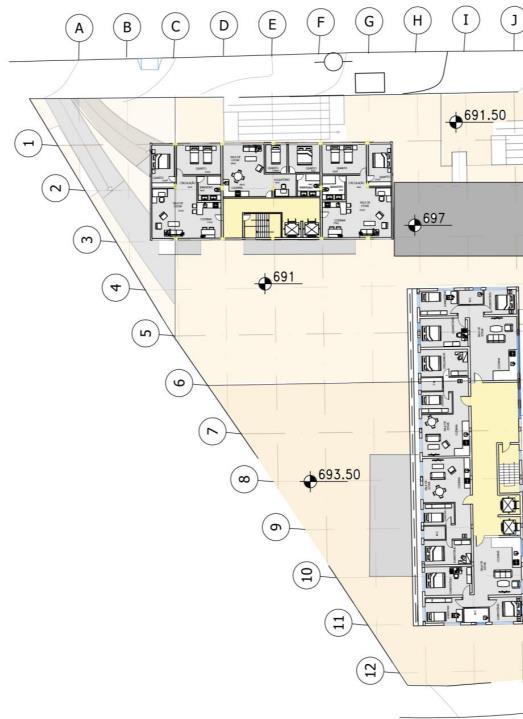

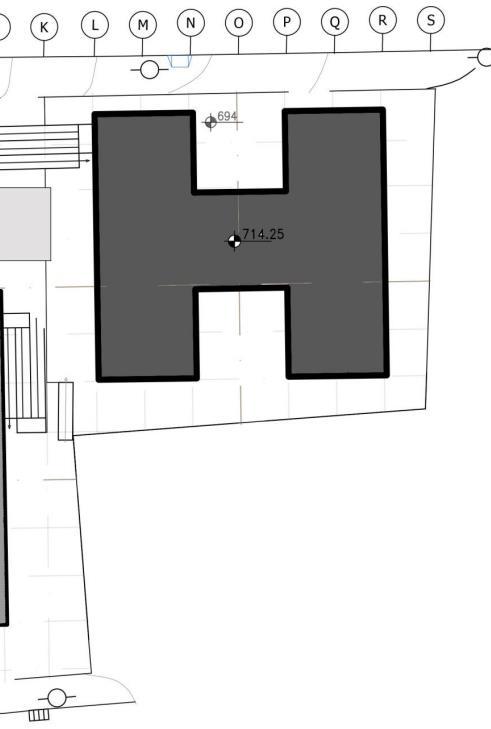

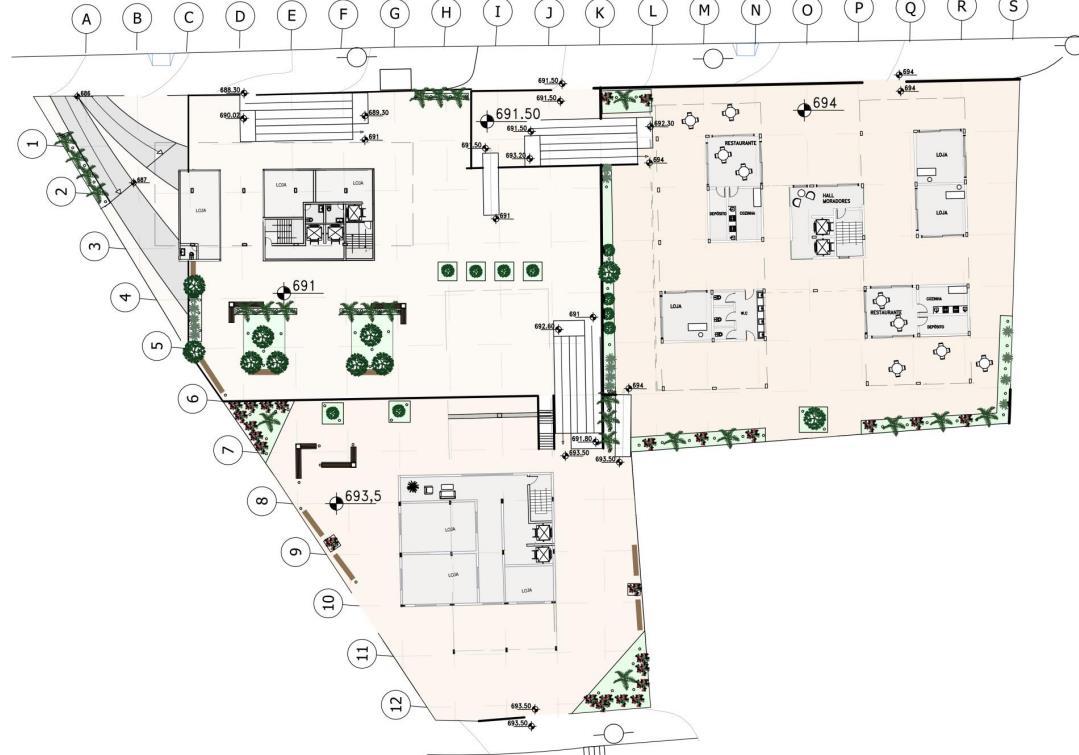

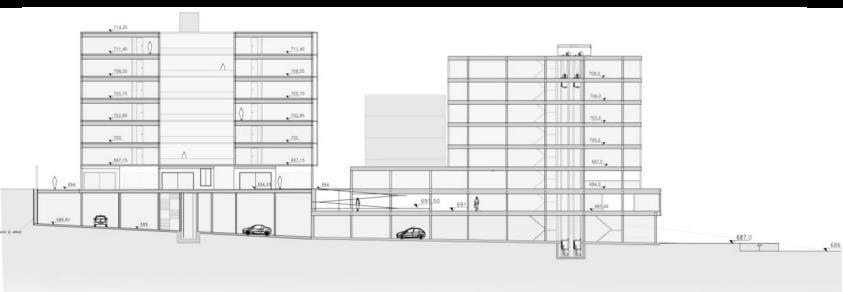

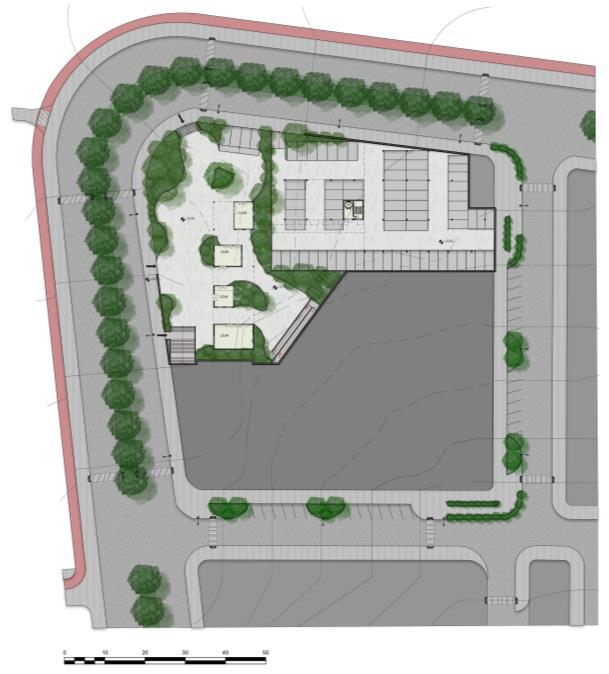

IMPLANTAÇÃO GERAL COTA 687 ESTACIONAMENTO PLANTA TÉRREOS GERAIS COTA 691 COTA 694 COTA 698 CORTE AA CORTE BB - 13A A B B C C

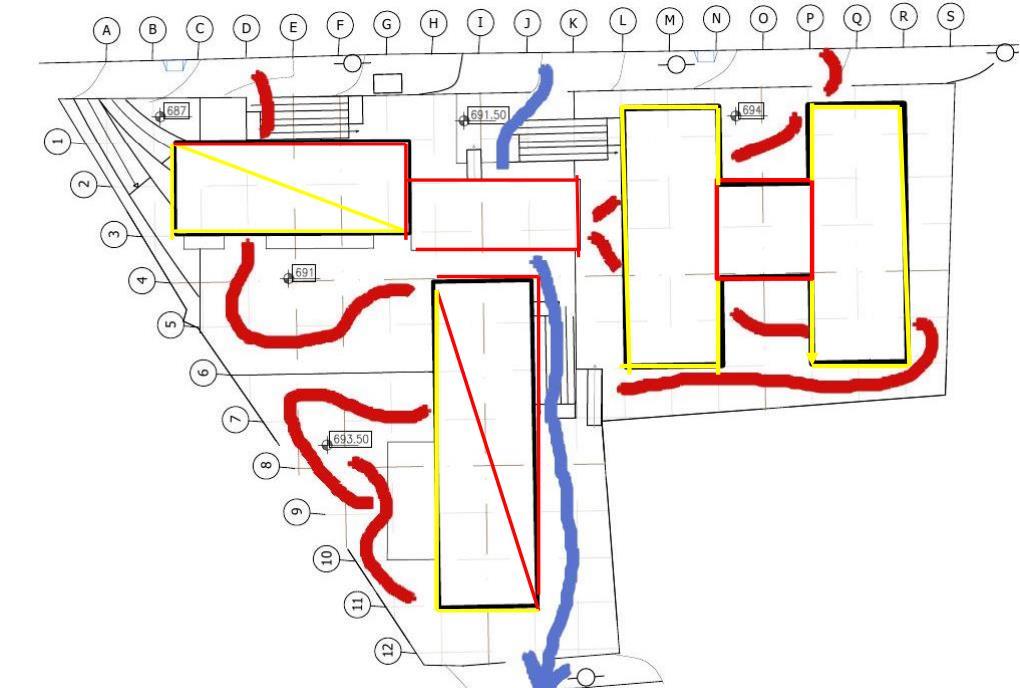

FLUXOGRAMA

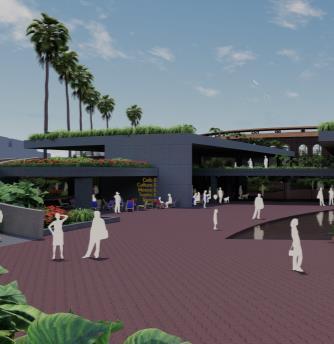

MIOLO DE QUADRA O projeto conta com a composição de 5 blocos habitacionais com térreos comerciais, possuindo o objetivo de adensar a região implantada. O trabalho é fortemente caracterizado pela sua diferenças de níveis que foram pensadas de forma que o projeto prevalecesse a permeabilidade visual e um amplo fluxo de pessoas, mas ainda conseguindo respeitar os espaços de caráter residenciais Outra característica marcante do projeto é seu edifício ponte com uso empresarial apesar de conter também uma cafeteria; Este edifício é logo visto ao percorrer a avenida, houve um estudo estrutural sobre Viga Vieerendel para que a execução fosse possível.

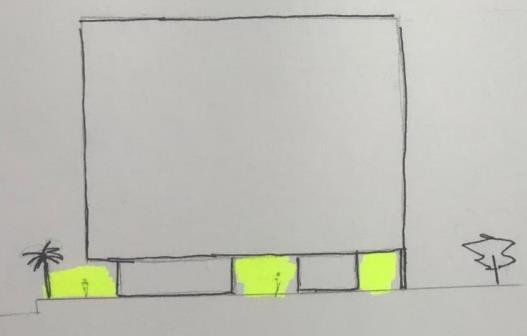

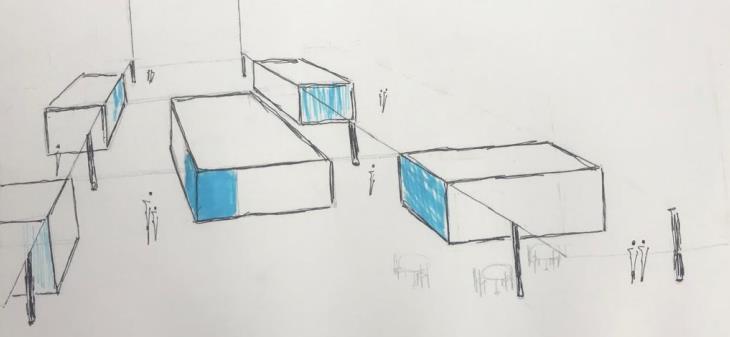

CROQUIS ESQUEMÁTICOS TÉRREO Para a realização do projeto, foi pensado no térreo comercial com lojas com as chamadas “quinas de vidros”, implantadas separadamente para que valorize o fluxo do pavimento E em outros momentos, esses ambientes estariam aproveitando o arrimo a fim de qualificar o projeto - 14CORTE CC
MUSEU ITINERANTE

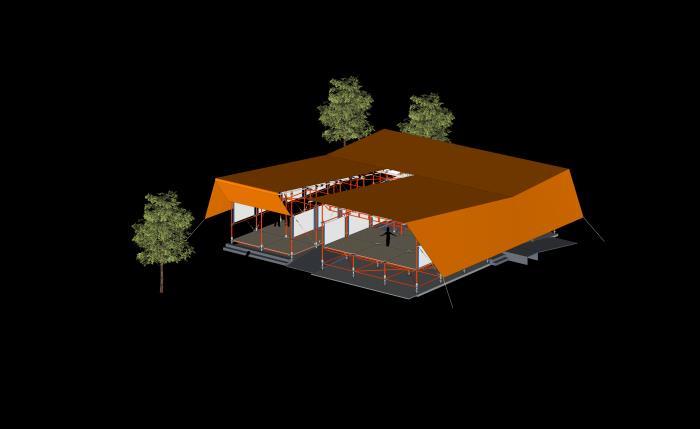

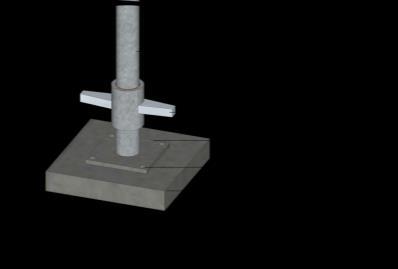

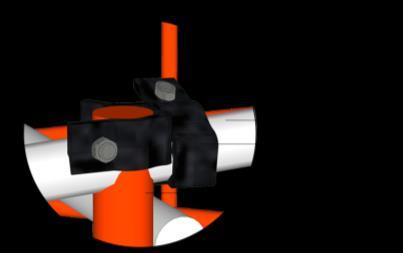

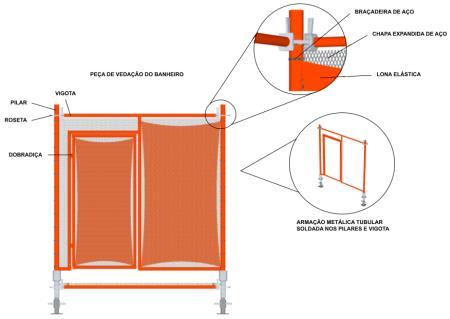

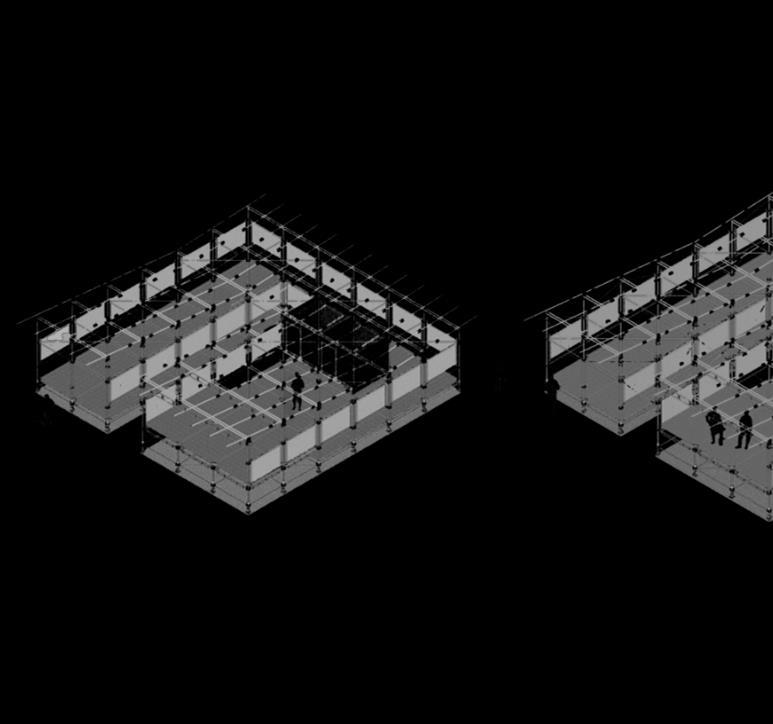

A partir do entendimento de urgência de tornar a cultura no País mais acessível, foi pensado uma maneira de procurar sanar esse desfalque: o Museu de Pintura itinerante, com o príncipe de rápida montagem, praticidade e baixo custo, tendo sido projetado com base na estrutura de andaime com módulos 2,5x2,5m Além da fundação de radier de concreto, a qual se apoia diretamente na superfície do solo e é pautada em uma rápida execução e redução de mão de obra. Assim, o partido do Museu consta com o fluxo de pessoas ser desenhado pelos próprios quadros expostos por estrutura de tubos metálicos, começando na área de ingresso e chegando até à área de ensino, lugar reservado para ser apoio do palco, proposto para haver discussões acerca das artes expostas, palco tal é de caráter multiuso, visto ser para dentro do museu e para o lado externo também Sendo todos esses espaços elevados 0,50m do solo tendo piso de gradil metálico, havendo também uma faixa de vazio e 2 banheiros PCD vedados por dry wall.

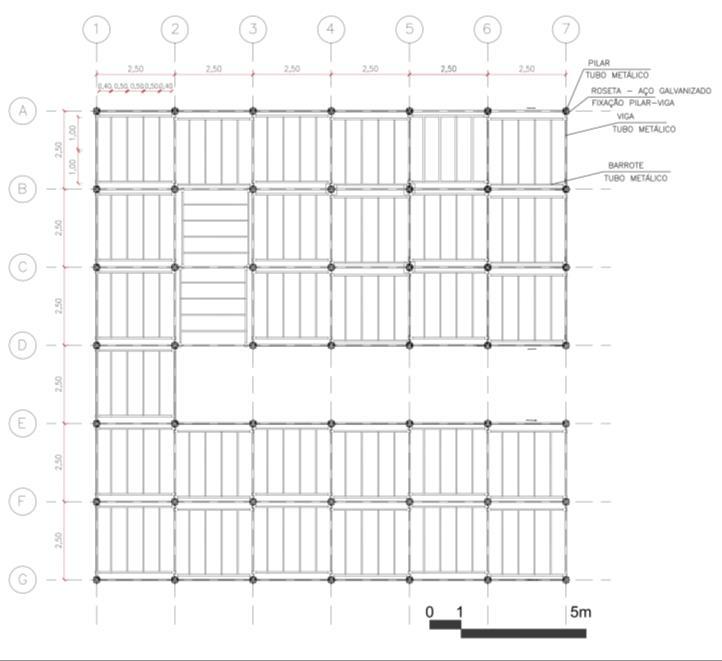

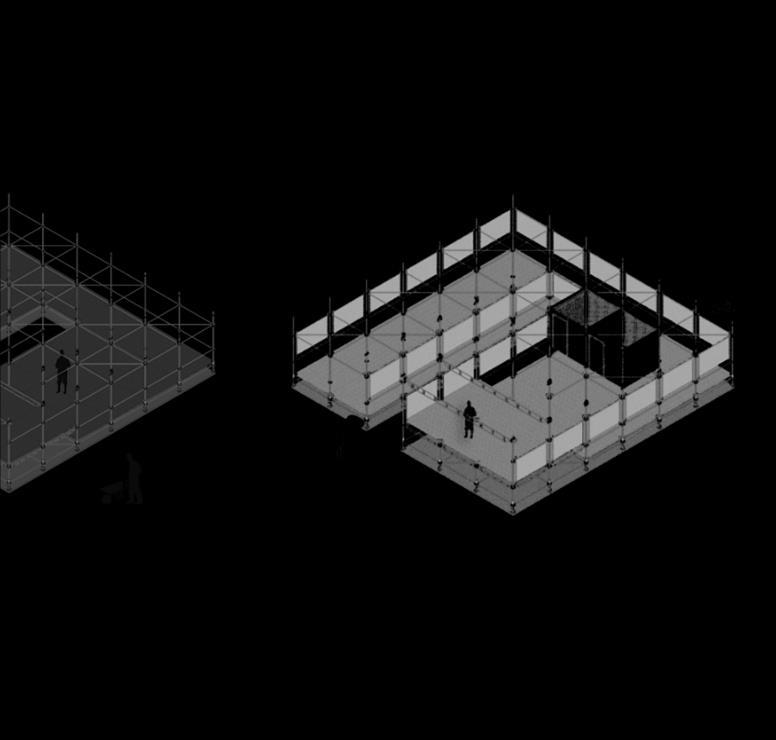

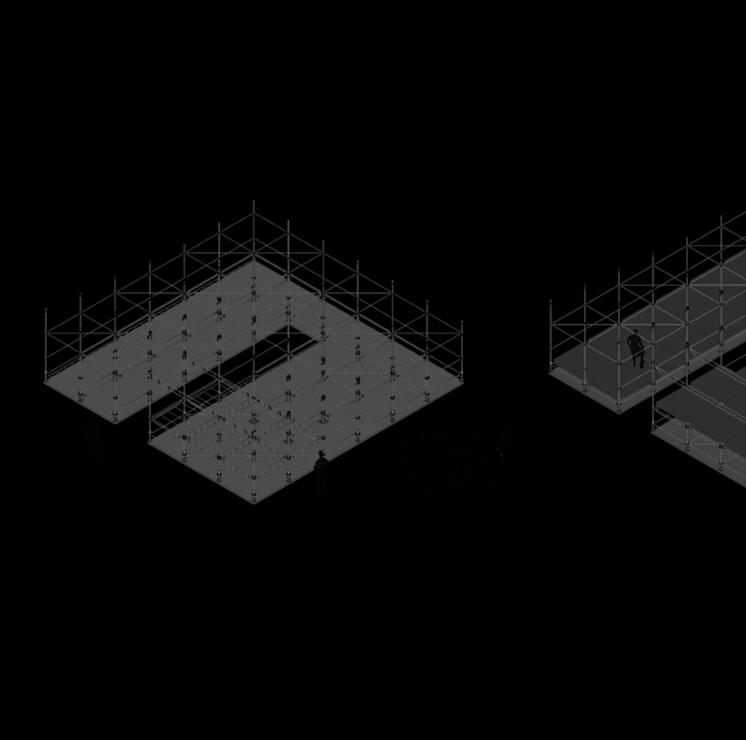

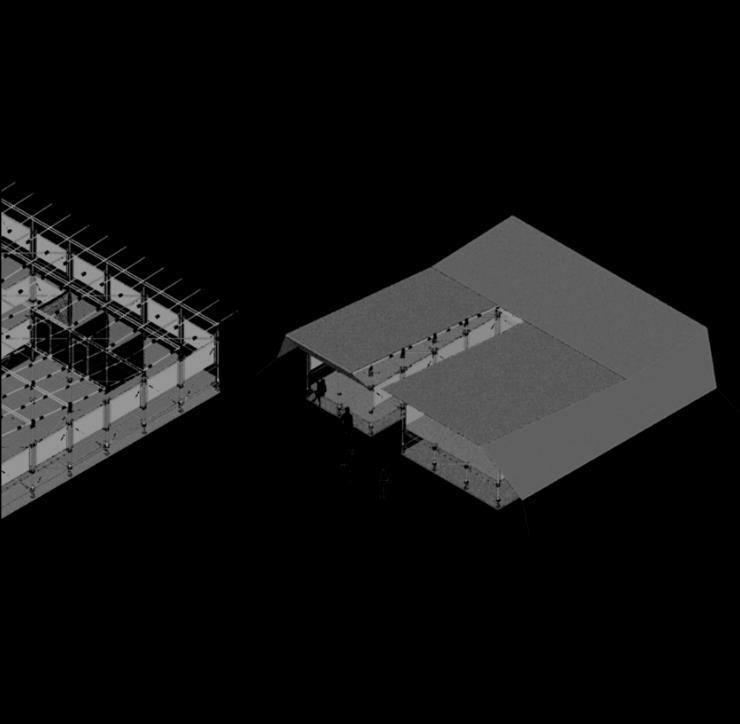

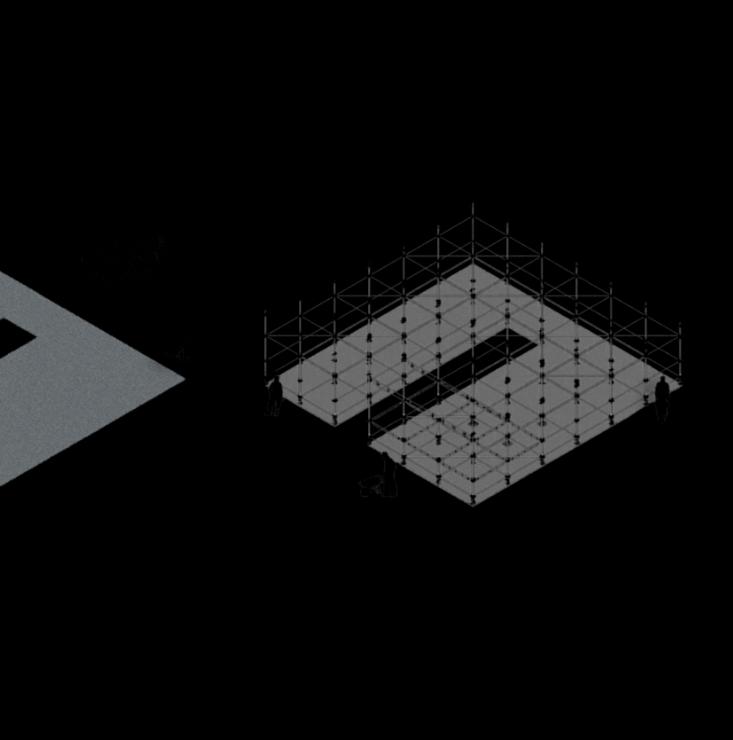

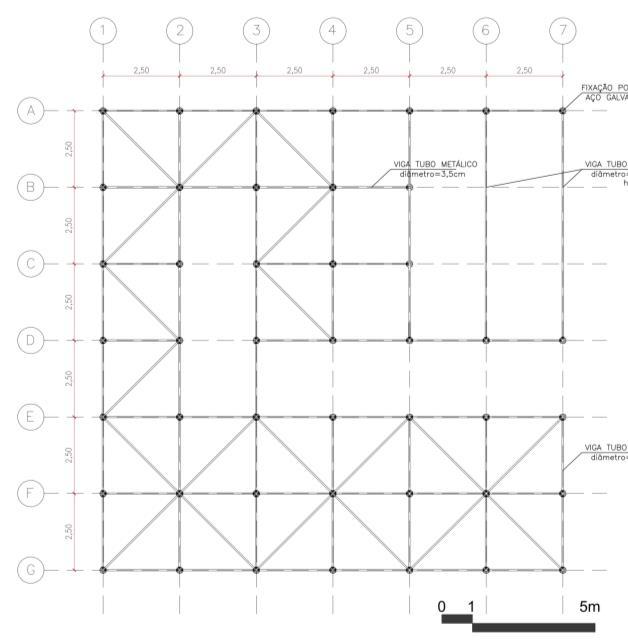

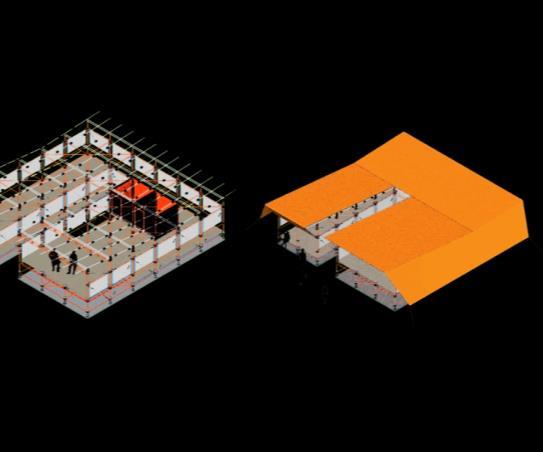

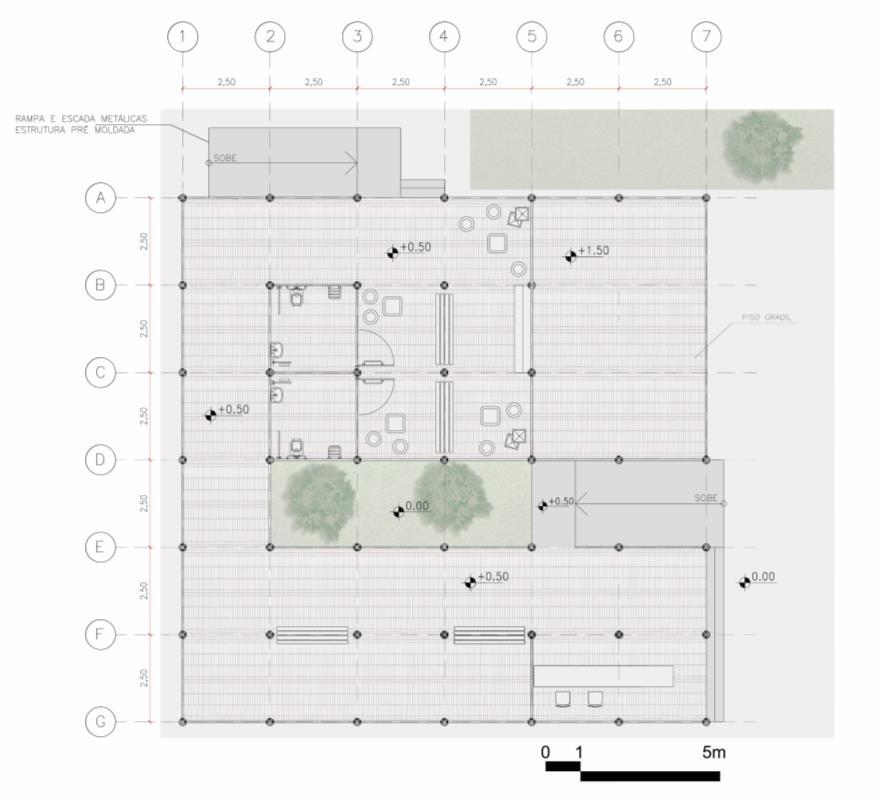

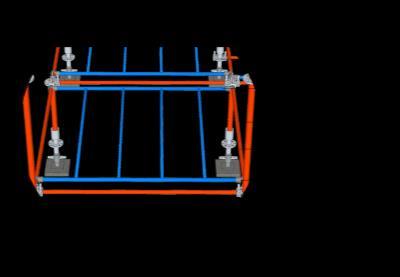

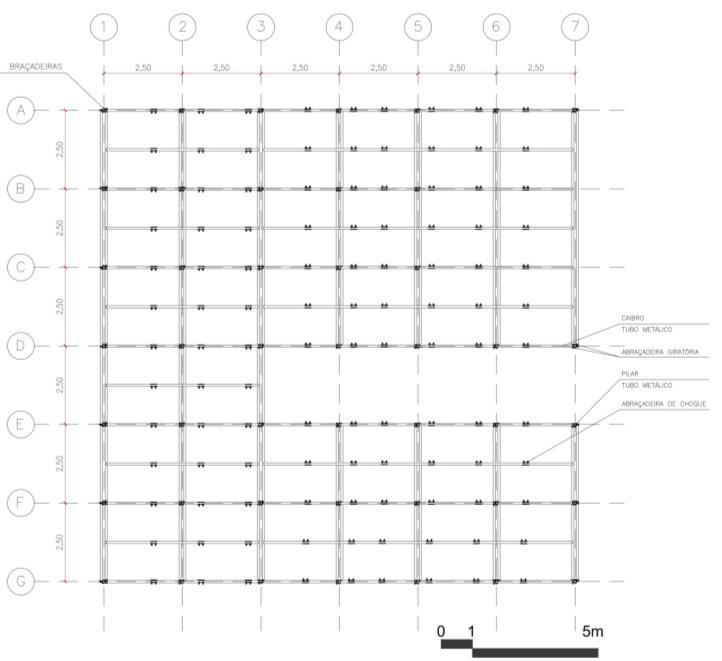

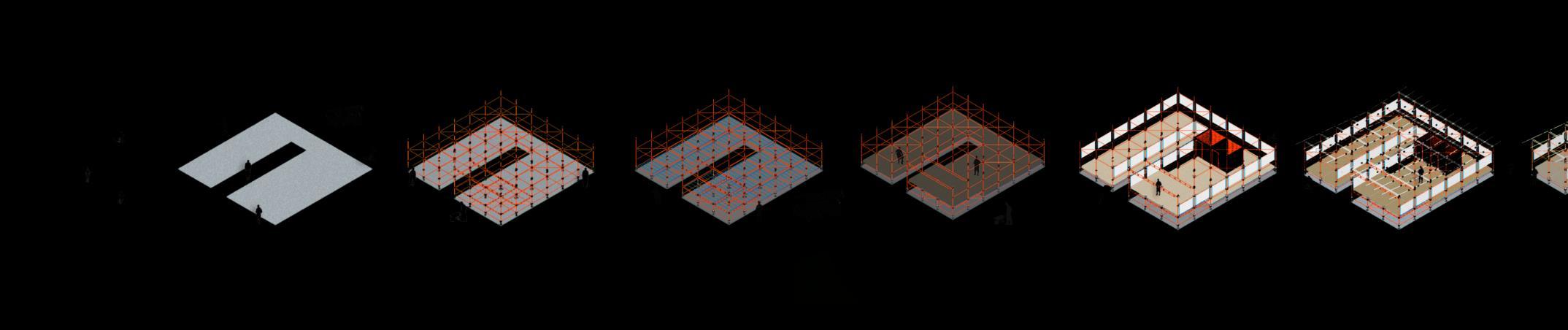

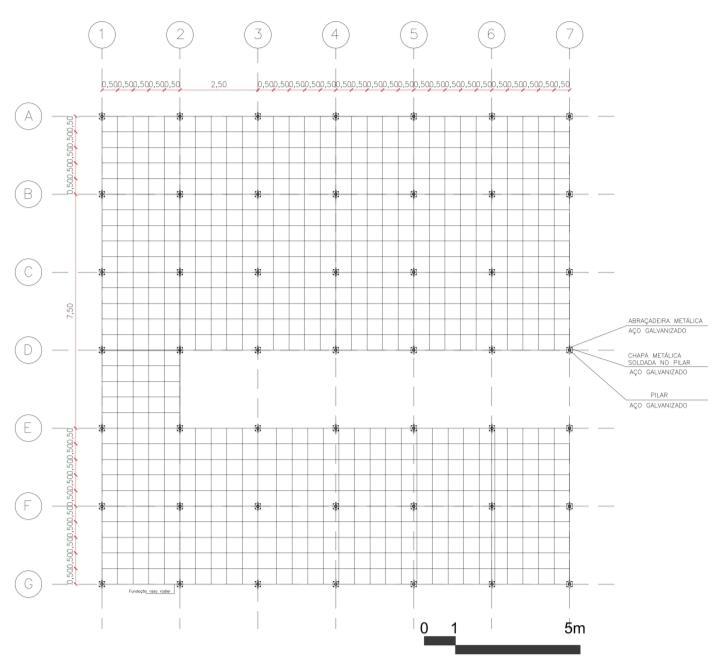

PLANTA ARQUITETONICA E DE COBERTURA PLANTA DE FUNDAÇÃO E ESTRUTURAÇÃO DO PISO PLANTA DE ESTRUTURAÇÃO PROCESSO DE MONTAGEM - 17 -
MUSEU ITINERANTE

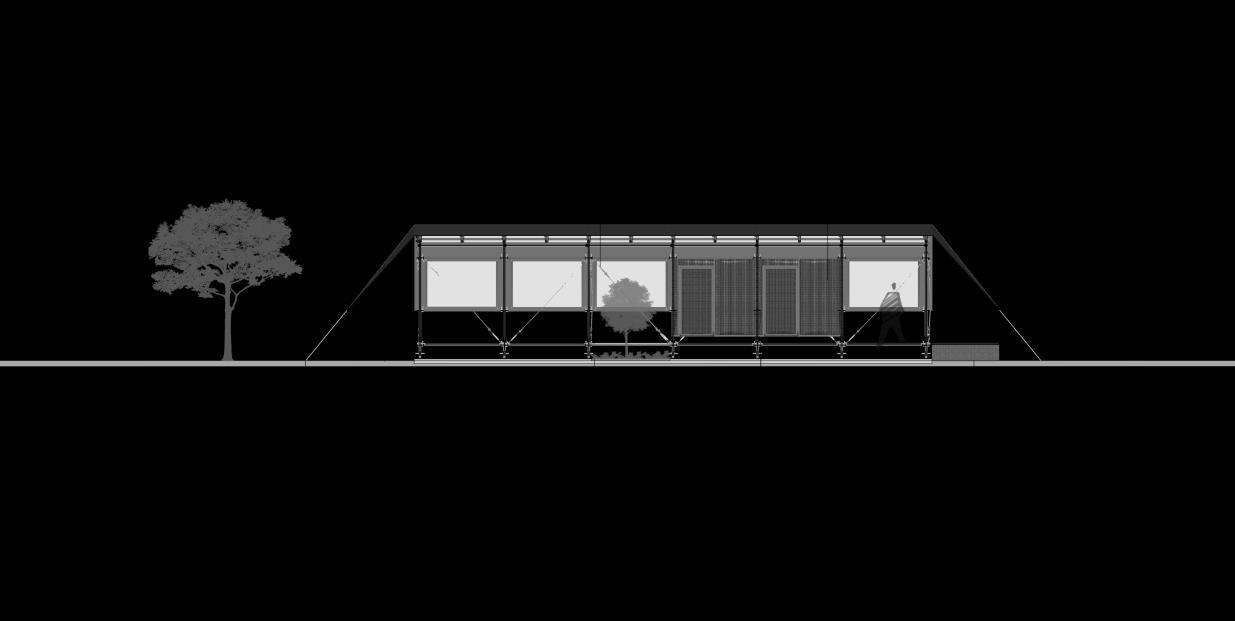

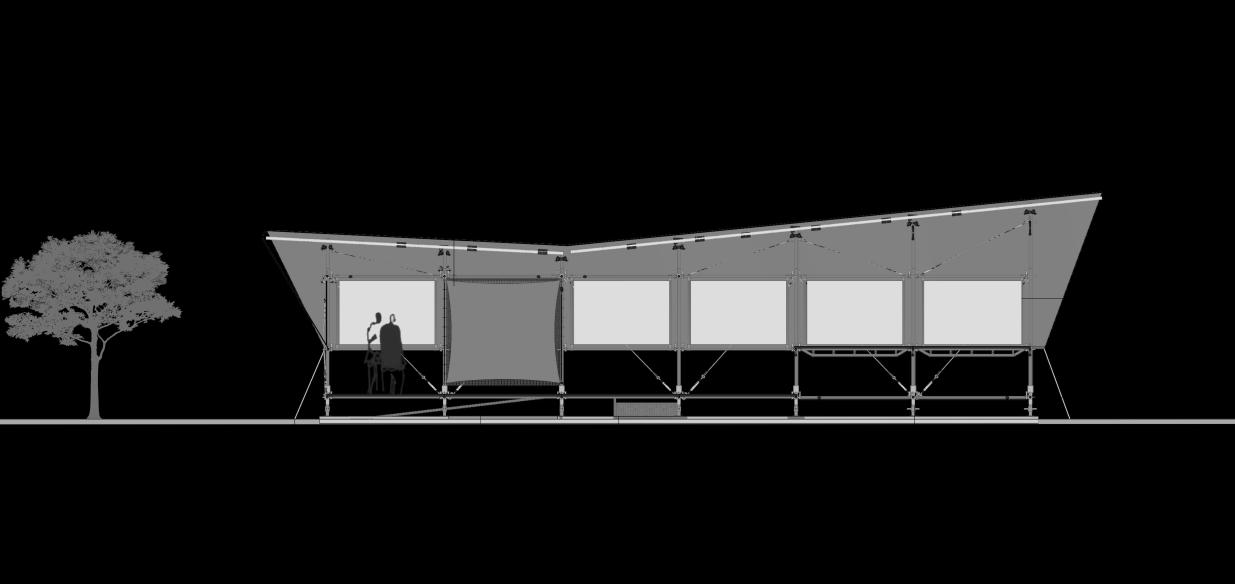

CORTES E ELEVAÇÕES
- 18 -

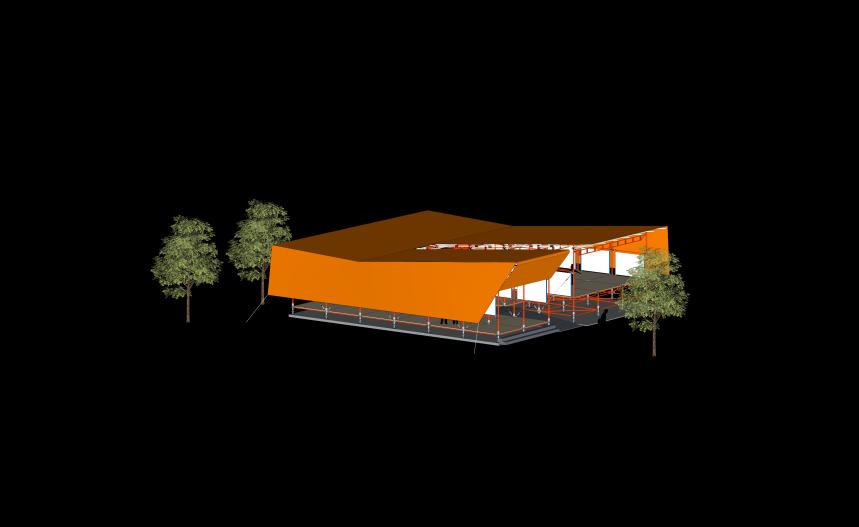

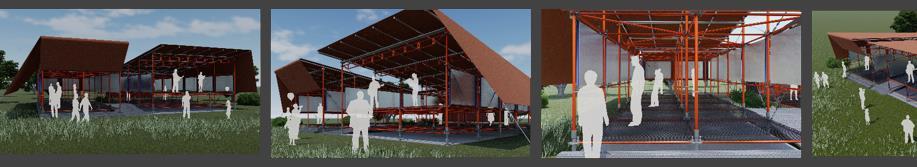

PERSPECTIVASDETALHAMENTOS
DA COBERTURA

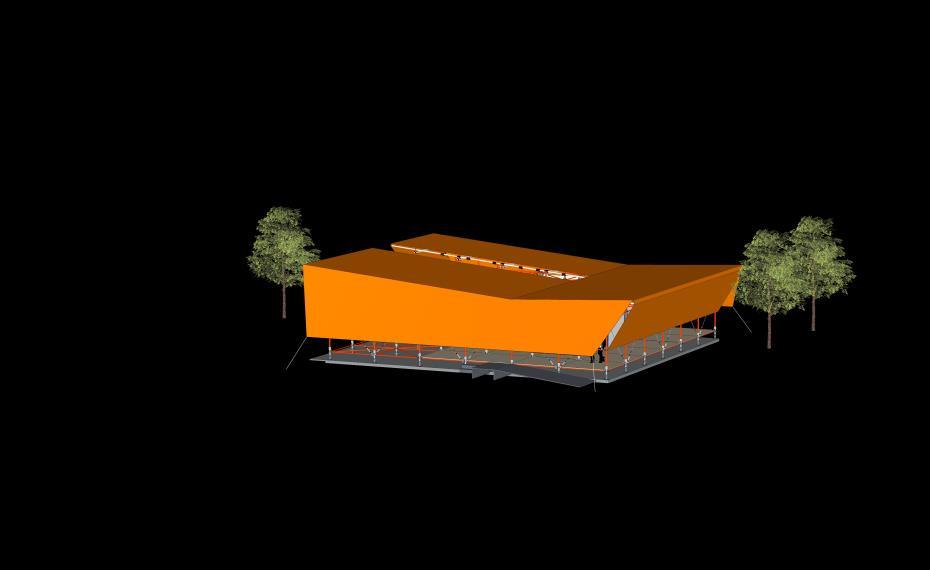

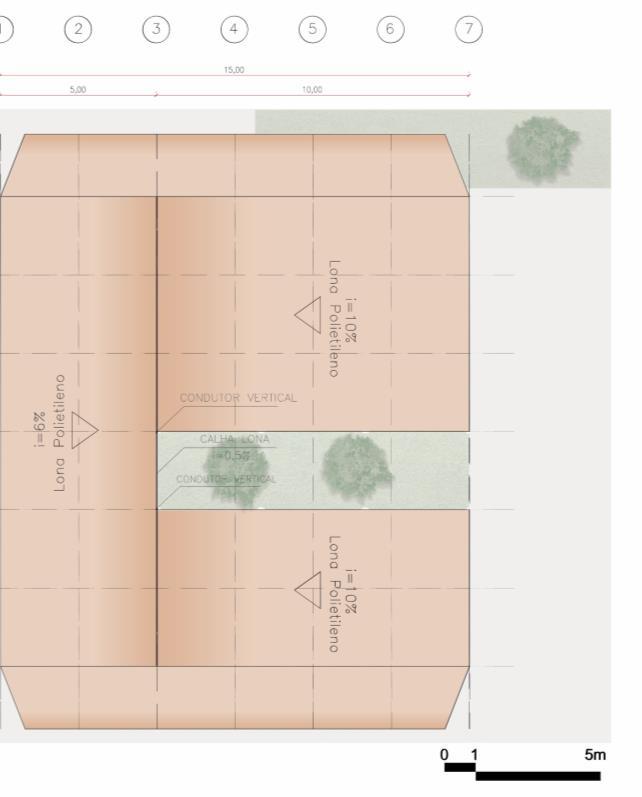

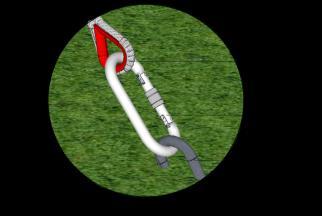

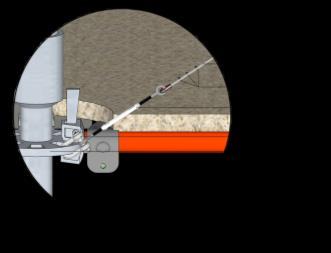

Polietileno, devido suas características resistente, opaca e de baixo custo, a qual foi colocada no formato do tipo Borboleta, aproveitando a mesma para a calha com inclinação em direção ao vazio projetado Com o intuito de proteger da chuva, a cobertura estende se para além da estrutura de andaime do Museu e finca se no solo em duas fachadas e nas outras duas, nas rosetas do andaime
INSTITUTO REGIONAL

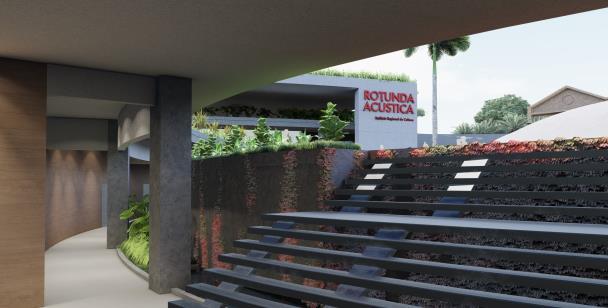

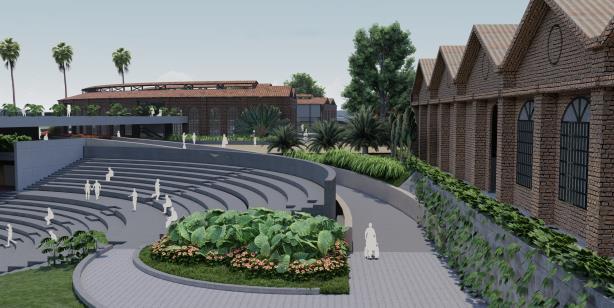

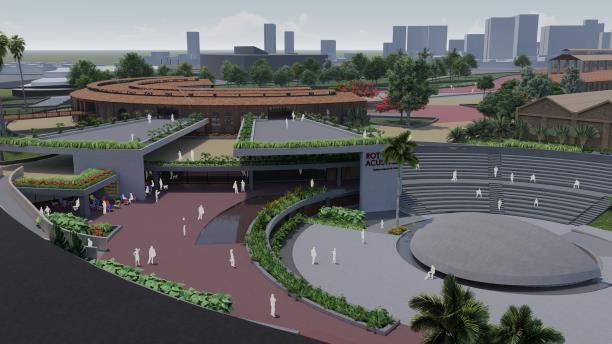

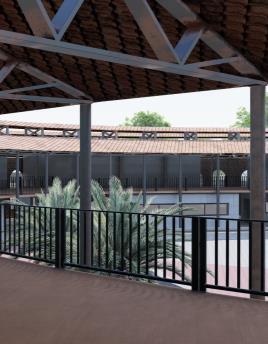

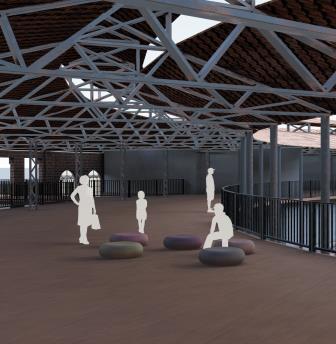

Como sendo principal requisito foi criado um partido no qual to criado partisse de um centro Projeto de intervenção e restauro no Complexo Ferroviário FEPASA Permeabilidade, revitalização e respeito ao pré existente foram os pilares do projeto de intervenção e restauro proposto no Complexo da FEPASA em Campinas Para desenvolvimento de todo o projeto, foi estudada e entendida a vertente brandiana da crítica conservativa criativa a ser levada em conta durante a realização da proposta de restauro O edifício da Rotunda foi o escolhido para o desenvolvimento De modo que, o uso proposto é definido como Instituto Regional da Cultura, onde o patrimônio industrial da arquitetura do edifício será preservado, sendo permeado pela vertente de restauro da Crítica Conservativa Criativa. Sendo assim, o Instituto será composto pela Rotunda e anexos, sendo espaços traçados pela Concha Acústica e para ensaio da Orquestra Sinfônica de Campinas, percebendo a carência desse espaço no Município O desenho do projeto terá como ideal o aproveitamento da topografia do terreno, buscando permeabilidade e integração com o exterior

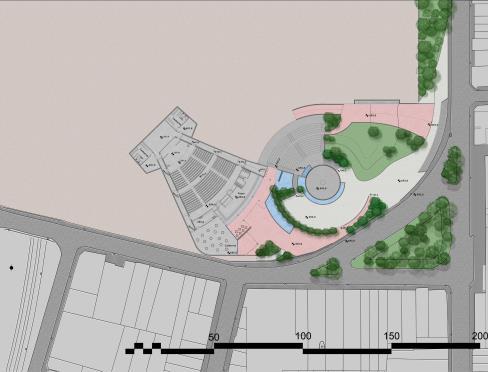

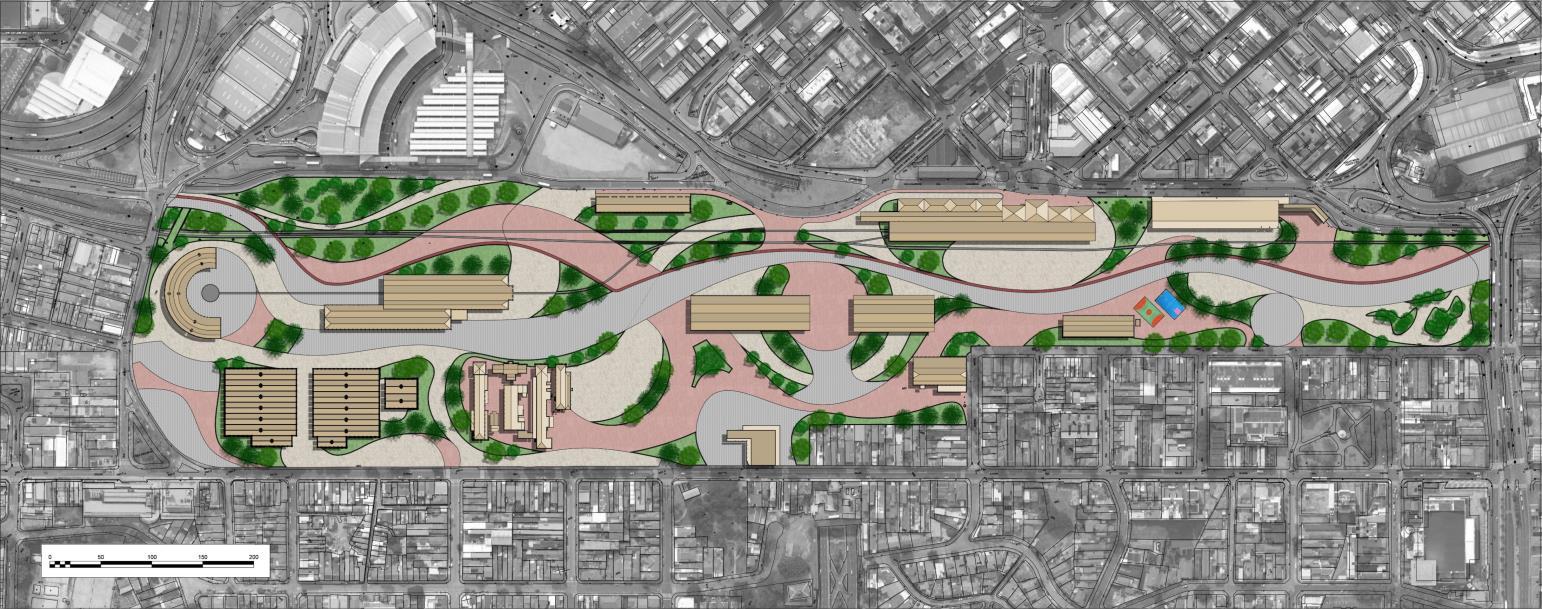

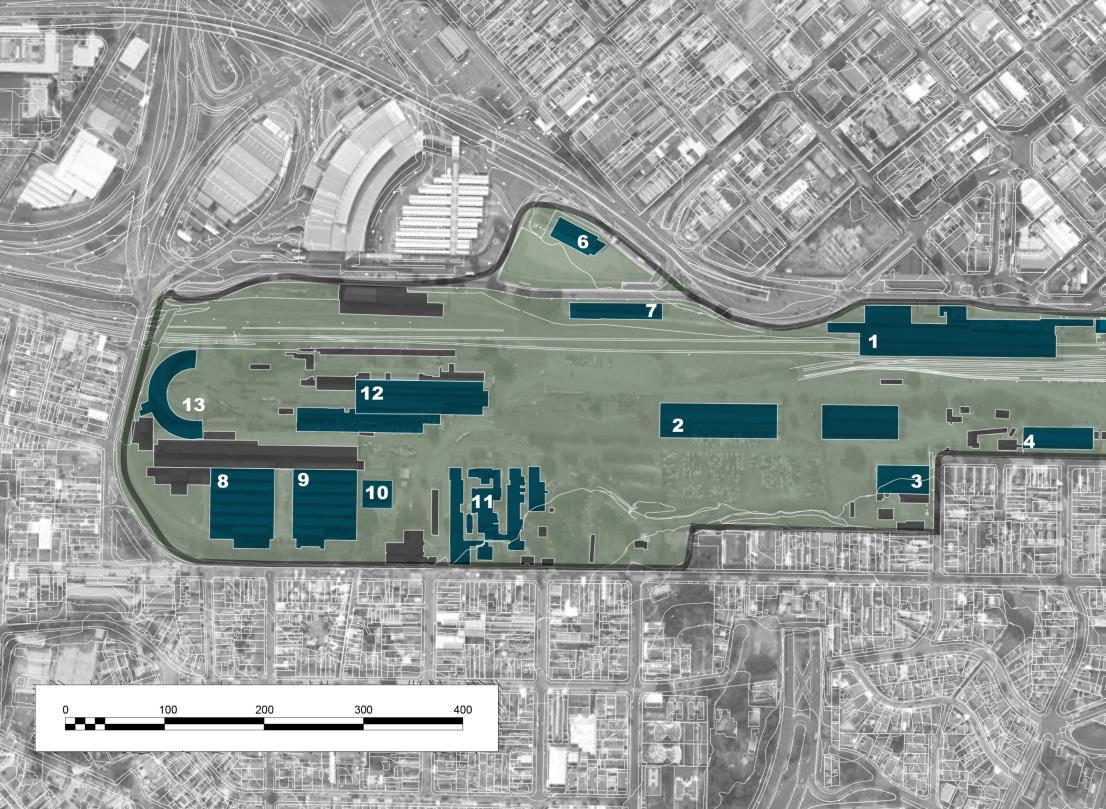

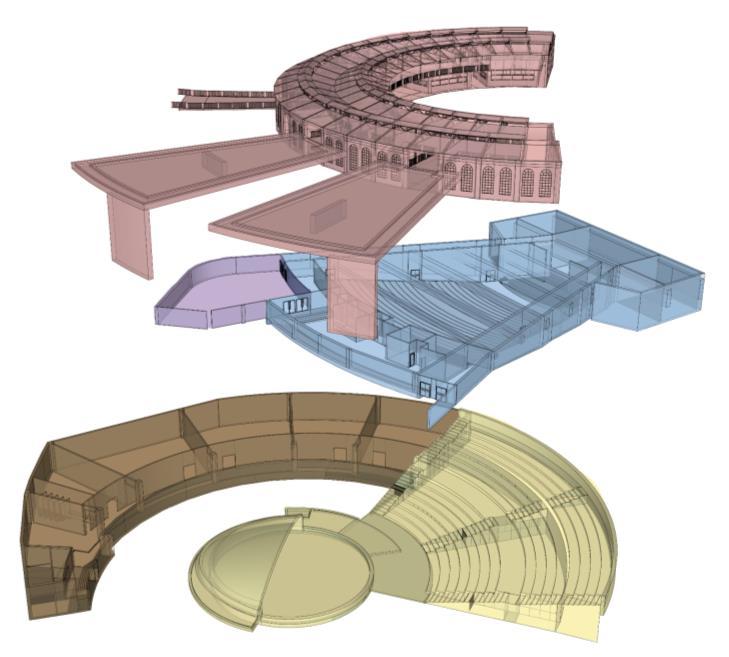

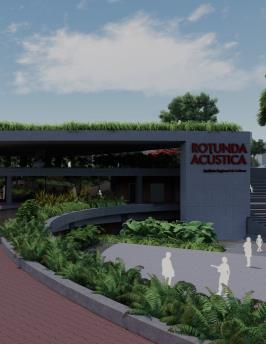

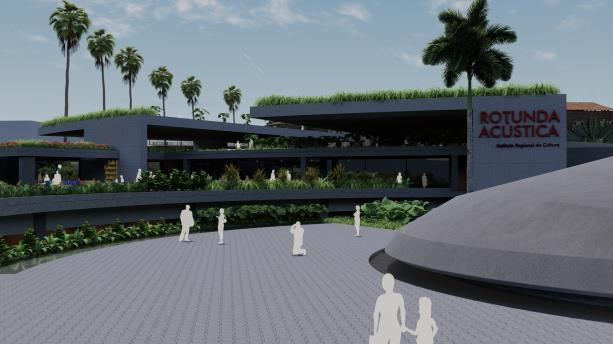

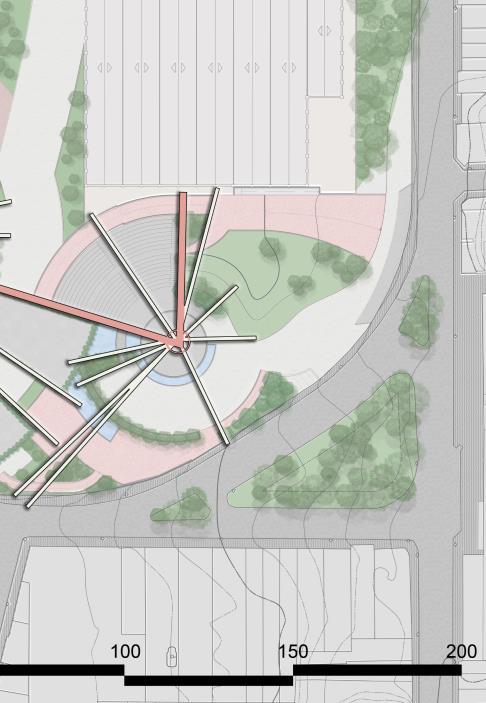

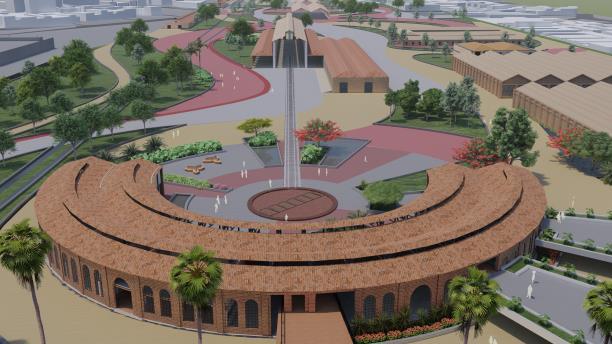

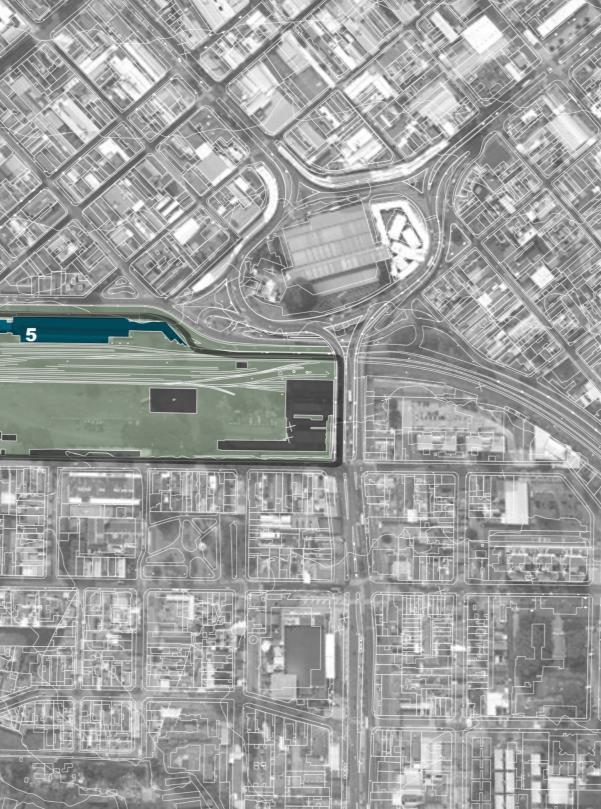

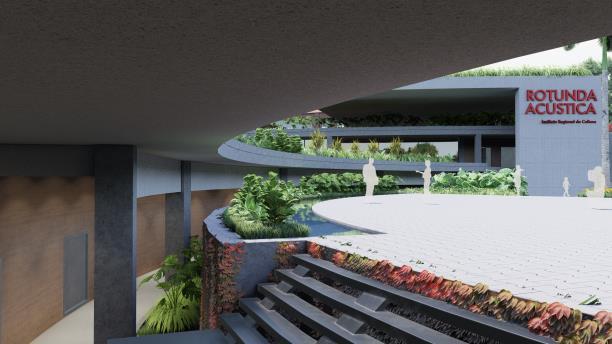

IMPLANTAÇÃO GERAL COMPLEXO FEPASA C O R T E S BIOCLIMÁTICOESTUDO Escolas de Música e Dança, junto ao espaço de exposições de Arte, de onde irradiam as marquises Espaço de ensaio e infraestrutura para a Orquestra Sinfônica de Campinas Concha Acústica Café Auditório 1 2 3 4 1 2 3 4 Arquitetura bioclimática e marquise Estratégia arquitetura bioclimática Acesso em nível 701,0 Estratégia descolamento da Concha MAQUETE ELETRÔNICA INSTITUTO REGIONAL DA CULTURA

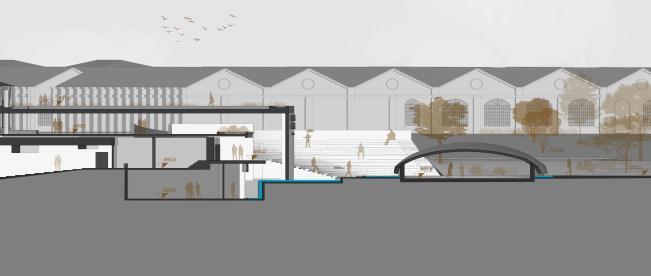

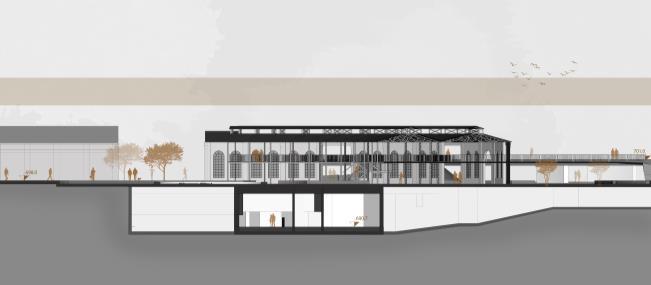

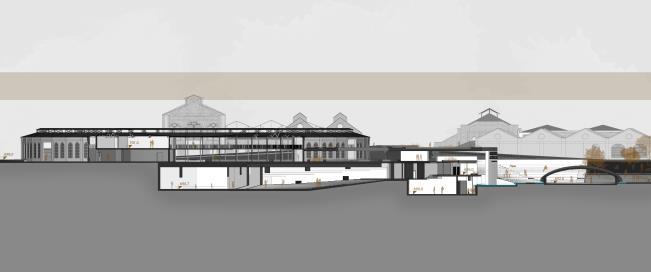

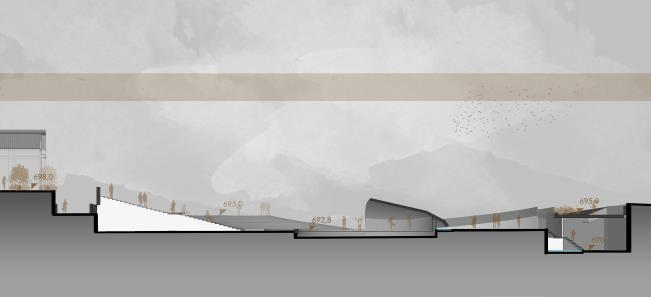

CORTE AA CORTE BB CORTE CC CORTE DD - 21 -
Central

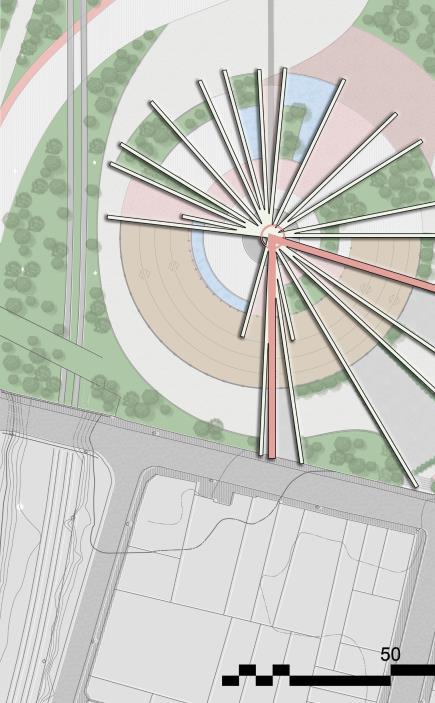

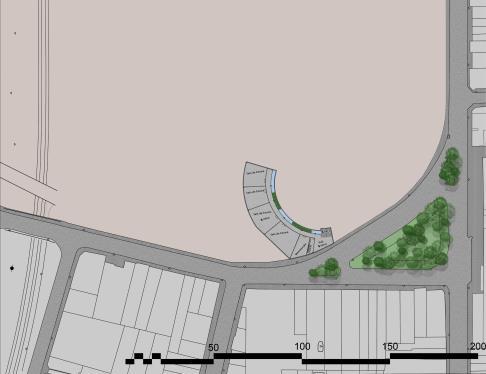

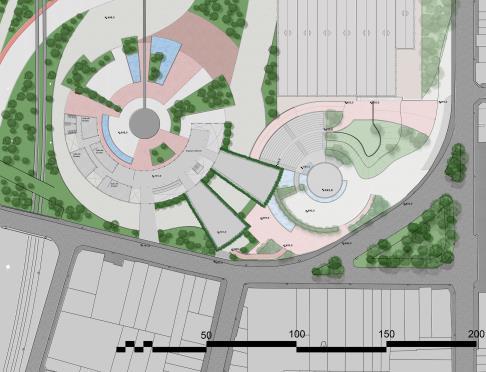

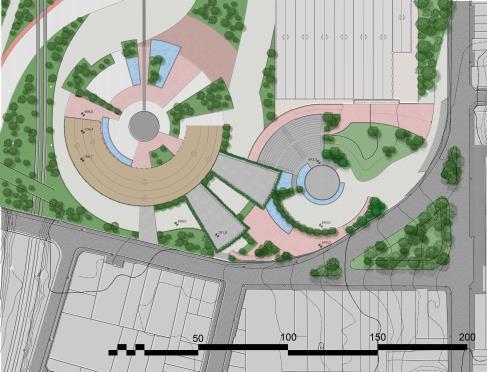

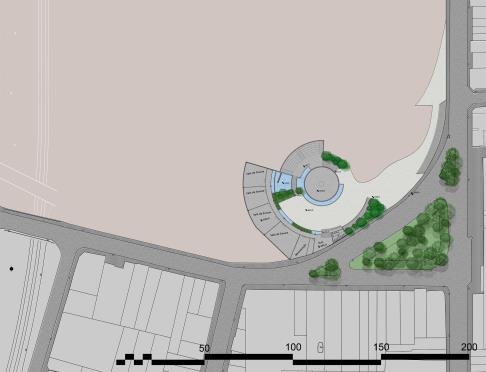

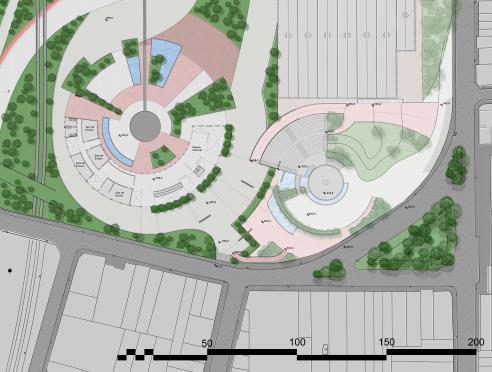

IMPLANTAÇÃO PROPOSTA ROTUNDA EDIFÍCIO ESCOLHIDO IMPLANTAÇÃO PLANTA 701 PLANTA 698 PLANTA 695 PLANTA 693 PLANTA 690 do projeto de todos os elementos, das as estruturas e tudo o que foi O projeto desenvolvido no edifício da Rotunda abriga o Instituto Regional da Cultura, sendo desenhado pautado no partido de centros irradiadores de eixos reguladores de todo o edifício e anexo Sendo assim, o projeto ressignifica a Rotunda, alocando as Escolas de Música e Dança, e com o anexo, composto por uma Concha Acústica, Auditório e Espaço de Ensaio da Orquestra Sinfônica de Campinas A A B B C C D D - 22 -
Isabella da Rocha (19)Isabella.rdacal@gmail.comDacal998019223
