ENTRE FRACTURAS
PROYECTO VIVIENDA POPULAR
DIRECTORA: ARQUITECTA OLGA LUCÍA CEBALLOS
LAURA QUEVEDO
ISABELLA RAMÍREZ
02 03
LOCALIZACIÓN ANÁLISIS
MANZANAS PROPUESTAS
PROGRAMA PROPUESTA URBANA
lOCALIZACIÓN DEL SECTOR
BOGOTÁ CIUDAD BOLIVAR
Arabia
Usme
Soacha
Mochuelo Bajo
Mochuelo
Alto
El tesoro
Lucero
Tunjuelito
Kennedy Bosa
lOCALIZACIÓN DEL SECTOR

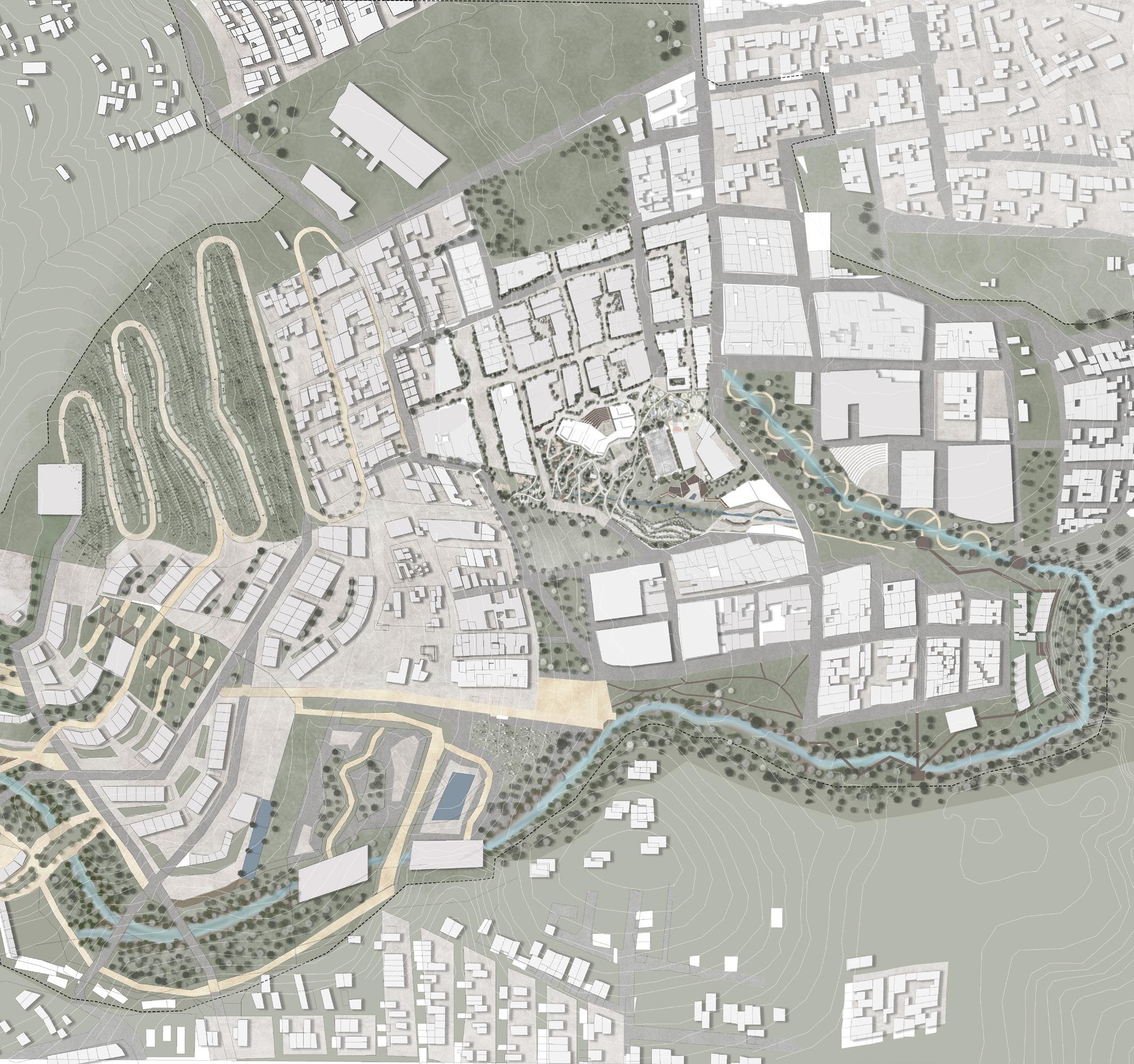

LOCALIZACIÓN EN EL MASTER PLAN - BARRIO ARABIA
LOCALIZACIÓN POLIGNONO
Carrera 18h Calle 18d sur Mochuelo bajo Calle 82c sur Q. Aguas caliente
Q. El ricón
lOCALIZACIÓN DEL SECTOR
LOCALIZACIÓN EN EL MASTER PLAN - BARRIO ARABIA
BORDES DENTRO DE UN BORDE
Delimitación a traves de las periferias y las quebradas
BORDE RURAL
Delimitado por la estructura ecologica principal
02.
ELEMENTOS PRINCIPALES DEL POLÍGONO
total del polígono-38,474m
Vivienda nueva
Mirador Equipamiento educativo
Cantidad de personas: Aproximandamente 850.
Área
PORCENTAJES DE ELEVACIÓN
PREDIOS ALREDEDOR DE LA QUEBRADA
162 viviendas existentes - 49 para reubicar - 113 que permanecen.
ANÁLISIS DEL SECTOR
ACTIVIDADES
ALUMBRADO PÚBLICO
ESTADO DE VÍAS
Salón comunal
Actividad disponible
Mirador urbano
Actividad posible
El sector cuenta con un único espacio comunal consolidado.
Los residentes han adaptado un área como mirador y zona de reunión.
Cuenta con un buen alumbrado público el cual abastece la mayoría del sector.
Suficiente
Deficiente
La mayoría de las vías se encuentran en buen estado y están pavimentadas, exceptuando el borde con la zona rural.
Salón comunal
Vías en buen estado Adaptación de espacio Público
Conclusión
En cuanto al espacio público del sector, este se limita a una única zona de reunión consolidada: el salón comunal, lo que resulta insuficiente para una adecuada conexión entre personas. Sin embargo, los mismos habitantes han logrado adaptarse a esta carencia creando espacios públicos informales, como un mirador donde se reúnen para apreciar la vista de la ciudad. Por otro lado, el estado de las vías es bueno, probablemente gracias a la baja pendiente.
ANÁLISIS DEL SECTOR
CONDICIÓN AMBIENTAL
Elaboración propia de acuerdo al apartado de cartografías POT 2021
Ruta de recolección de basuras
Red de alcantarillado
Puntos de concentración de residuos
Zonas de riesgo no mitigable
Zona borde rural
ESPECIES ENDÉMICAS
Cerezo
Sauco
Jazmin de la China
Acacia negra
ANÁLISIS DEL SECTOR
Elaboración propia de acuerdo al apartado de cartografías POT 2021
Comercial
Residencial
Cuidado
Bienestar
Educación
Deportivo
Religioso
Carrera 18h
Bienestar Comercio
Residencial
NOLLI - PERMEABILIDAD EN PRIMER PISO
Conclusión
El barrio es predominantemente residencial y está en constante crecimiento. La mayor diversidad de usos se encuentra en la Carrera 18H, donde los comercios, ubicados en los primeros pisos, aprovechan la visibilidad y la baja pendiente. Sin embargo, la falta de servicios esenciales, como los de salud, y la escasez de espacios abiertos afectan la calidad de vida y generan baja permeabilidad, limitando la circulación y la interacción entre las diferentes áreas del sector.
PLANO
ANÁLISIS DEL SECTOR
TRAZADO URBANO
NIVELES DE EDIFICABILIDAD
Trazado definifo por límite natural
Trazado regular-ortogonal
Predominan las trazas rectas en el sector debido a la baja pendiente del terreno y a la pavimentación existente de las vías.
Edificabilidad baja un solo piso
Edificabilidad media dos pisos
Edificabilidad baja un solo piso
Edificabilidad media dos pisos
Baja edificabilidad en el sector, siendo en su mayoria 1 y 2 pisos.
TIPOLOGÍAS DE MANZANA
Vivienda progresiva.
Consolidación en su mayoria media y baja.
Manzana rectangular
Manzana trapezoidal
ANÁLISIS DEL SECTOR
FAMILIOGRAMAS
Tipología 1 Tipología 2
Tipología 3 Tipología 4
DATOS DEMOGRÁFICOS
Particularidad
0-9 años 10-19 años 29-29 años
30-39 años 40-49 años 50-59 años
60-69 años 70-79 años 80 o más
La población del sector abarca una amplia variedad de edades, desde los más jóvenes hasta los más viejos. Esto se evidencia en los familiogramas, donde se observa cómo personas de distintas generaciones conviven en un mismo lugar, compartiendo espacios y experiencias cotidianas. En estos gráficos, es posible ver la diversidad de edades, con rangos que van desde los 80 años hasta los 4 años. Datos sacados del DANE 2018
Hombre Mujer Matrimonio
ANÁLISIS DEL SECTOR
POBLACIÓN OBJETIVO
Población intergeneracional
Gracias a la diversidad de edades presentes en el sector, nuestra población objetivo es intergeneracional. Esto significa que incluye a personas de distintas generaciones, desde niños hasta adultos mayores, lo cual permite el intercambio de experiencias, conocimientos y valores entre diferentes grupos de edad.
Tener una población intergeneracional en un sector implica supone un entorno dinámico en el que se fortalecen los lazos comunitarios, se facilita el aprendizaje mutuo, y se enriquece la vida social al integrar las perspectivas y experiencias de cada generación.
Fenotipo
PROBLEMATICAS PRINCIPALES
Deterioro social
Deterioro
Ambiental
Zona rural de desconexión
Baja edificabilidad
03. CARACTERIZACIÓN
CARACTERIZACIÓN DEL SECTOR
SECTOR ENTRE FRACTURAS
4 PRINCIPALES FRACTURAS
Borde rural Fractura ambiental
Carrera 18h
Fractura con el resto de arabia
desconexión con Mochuelo
Fractura social

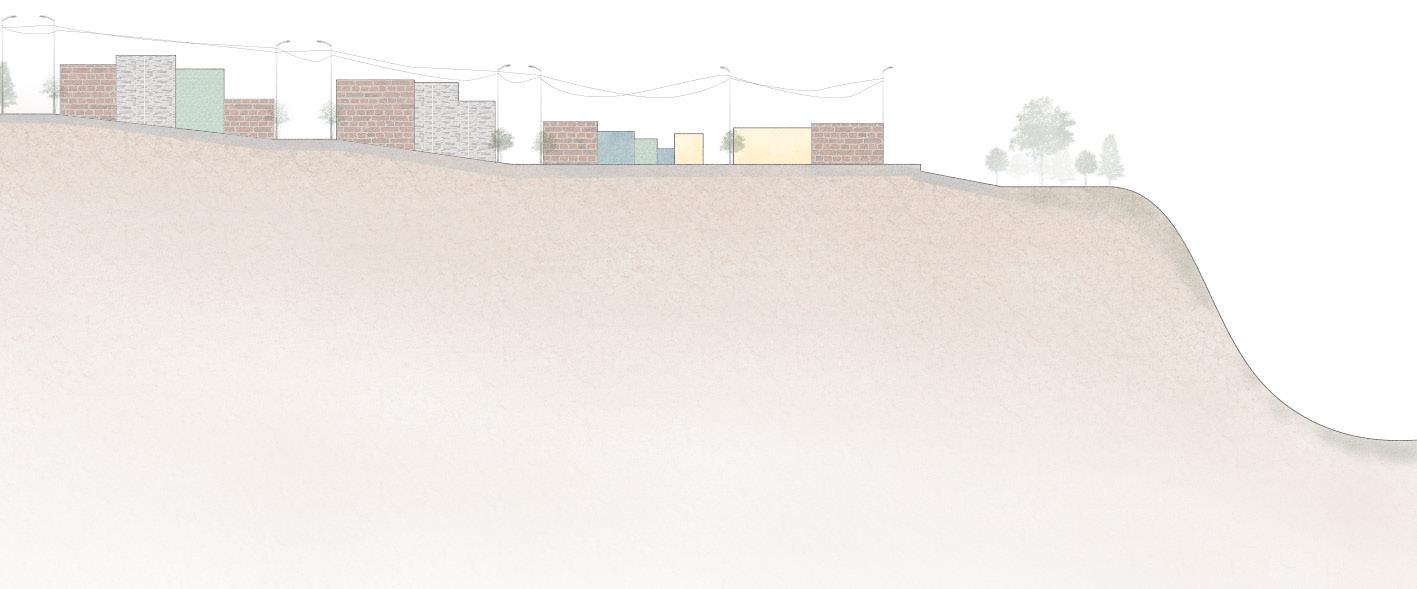

Acantilado, desconexión con la ciudad
Fractura de borde
En el sector se identifican cuatro fracturas principales: el borde rural, la estructura ecológica principal, las quebradas, la calle 18H y la frontera con Mochuelo. Aunque estas fracturas son físicas, también generan fronteras intangibles que provocan la desconexión entre personas y actividades que deberían unir a la comunidad.
FRACTURAS TRANSVERSALES
Calle 18h
Sector de trabajo
Acantilado
FRACTURAS LONGITUDINALES
Zona rural/ Q. el ricón
Sector de trabajo
Zona rural/ Q. Aguas calientes / Mochuelo
D.O.F.A DEL SECTOR
4 PRINCIPALES FRACTURAS
Borde rural Fractura ambiental
Carrera 18h
Fractura con el resto de arabia
SECTOR ENTRE FRACTURAS
Acantilado, desconexión con la ciudad Fractura de borde desconexión con Mochuelo Fractura social
¿Cómo podemos saturar un sector entre fracturas?
Debilidades Oportunidades
- Fracturas existentes.
-Desconexión de la estructura ecológica principal.
-Desconexión con lo rural.
-Contaminación de las quebradas.
-Barreras sociales.
-“Isla” apartada de su contexto urbano.
-Aislamiento individual.
-Áreas de remoción en masa.
Fortalezas
-Conexión con la vía principal.
-Conexión con la parada de buses.
-Calles pavimentadas.
-Buena iluminación pública.
-La gran mayoria de viviendas estan consolidadas.
-Cercania a formas de agua.
-Visuales hacia la ciudad.
-Conexión con el espacio verde.
-Un sistema ambiental muy completo.
-Oportudinad de conectar.
-Las formas de agua.
-pendiente baja.
-Vistas del mirador gracias al acantilado.
-Creación de espacios de contemplación
-Creación de espacios para la reunión de personas.
-Rondas de quebrada.
Amenazas
-Zonas en riesgo de remoción en masa
-Escorrentias de agua.
-Contaminación existente de basuras y de las quebradas.
-Fronteras sociales y espaciales.
-Discriminación
-Grupos de pandillas
MARCO TEÓRICO
2 CONCEPTOS PRINCIPALES
“Isla” dentro de un archipielago urbano
Territorio incapaz de dialogar con su entorno.
Aislamiento individual
Vida urbana sin contacto con los demás.
Stefano Boeri
“el territorio aparece como un archipiélago de organismos capaz de aunar la multiplicidad de unidades que componen gran parte del territorio, subsistemas que la mayor parte de las veces funcionan perfectamente en su interior pero son incapaces de dialogar con el vecino..”
“Lo ordinario” (2003) Enrique Walker - Stefano Boeri
Richard Sennett
“En la vida moderna, el hombre público ha perdido su lugar, y ha sido sustituido por una creciente preocupación por la vida interior. La vida urbana ha pasado de ser un escenario de interacción y participación comunitaria a un entorno donde las personas se retraen hacia su privacidad y evitan el contacto con los demás.”
“The Fall of Public Man” (1977)- Richard Sennett
SUTURANDO EL BORDE
CONCEPTOS DE DISEÑO
SUTURA AMBIENTAL
SUTURA DE BORDE
SUTURA INTERGENERACIONAL
SUTURA AMBIENTAL
Rehabilitación ambiental por medio de el sentido de pertenencia
Se propone una estrategia ambiental para rehabilitar y conservar las quebradas del espacio rural, permitiendo a las personas interactuar con ellas y fomentar un sentido de pertenencia. La estrategia incluirá un equipamiento para la educación ambiental y el cuidado del medio ambiente.
SUTURA DE BORDE
CONECTORES SOCIALES Y DE BARRERAS INVISIBLES
El objetivo es conectar el sector con el resto del barrio y la zona rural a través de un conector ambiental que incluya espacios de permanencia para los residentes. Se propone crear un atractivo, como un mirador ambiental, que favorezca la integración y el disfrute del entorno, al tiempo que se rompen barreras sociales y ecológicas. Esta iniciativa busca mejorar la movilidad en las zonas comunes y fomentar corredores ambientales que unifiquen a la comunidad en un espacio más inclusivo y sostenible.
SUTURA INTERGENERACIONAL
INTEGRACIÓN DE LAS DIFERENTES GENERACIONES
Se busca generar viviendas y espacios comunes que promuevan la integración intergeneracional de las diferentes generaciones del sector. La propuesta incluye la creación de zonas comunes y espacios de reunión para el intercambio de saberes, así como nuevas tipologías de vivienda que respondan a las necesidades de cada grupo etario. Esta integración busca fomentar la interacción social, la conectividad y un sentido de comunidad, fortaleciendo los lazos y la cohesión entre los residentes.
