B A R R I O A R A B I A

LOCALIDAD CIUDAD BOLÍVAR

DIRECTORA: ARQUITECTA OLGA LUCÍA CEBALLOS PROYECTO VIVIENDA POPULAR

ANA MARÍA DUARTE SANDOVAL

ANDRÉS CAMILO BOLÍVAR REINA

ISABELLA RAMIREZ TORRES

JUAN DAVID BOHORQUEZ CASTILLO

JUAN PABLO DUARTE OSORIO

JUAN PABLO BAEZ MOSQUERA

JULIÁN ANDRÉS RENDÓN SIERRA

LAURA QUEVEDO BAQUERO

MARÍA CAMILA LÓPEZ BAQUERO

MARÍA PAULA LADINO ARCINIEGAS

PABLO PERDOMO RESTREPO

SOFÍA ARIZMENDI BELTRÁN

SOFÍA GIRALDO PAREDES

STEPHANY PAOLA RICAURTE CASTRO

Marco metodológico

Marco teórico

Barrio Arabia

Localización

Historia

02 03

SISTEMAS

ANÁLISIS URBANO

- Escala metropolitana

- Escala intermedia

- Escala barrial

ANÁLISIS ARQUITECTÓNICO

- Cortes del sector

- Trazadado urbano

- Tipologia de manzana

- Niveles de edificabilidad

- Proceso de consolidación

- Niveles de cosnolidación

- Fachadas

- Implantación de la vivienda

- Acceso a la vivienda

- Riesgos estructurales

- Espacios interiores

- Usos de la vivienda

Cartografías simbólicas

Construcción de relatos y testimonios de habitantes

04 05 06

CONCLUSIONES Y DIAGNÓSTICO

Bordes dentro de un borde

Conclusiones generales

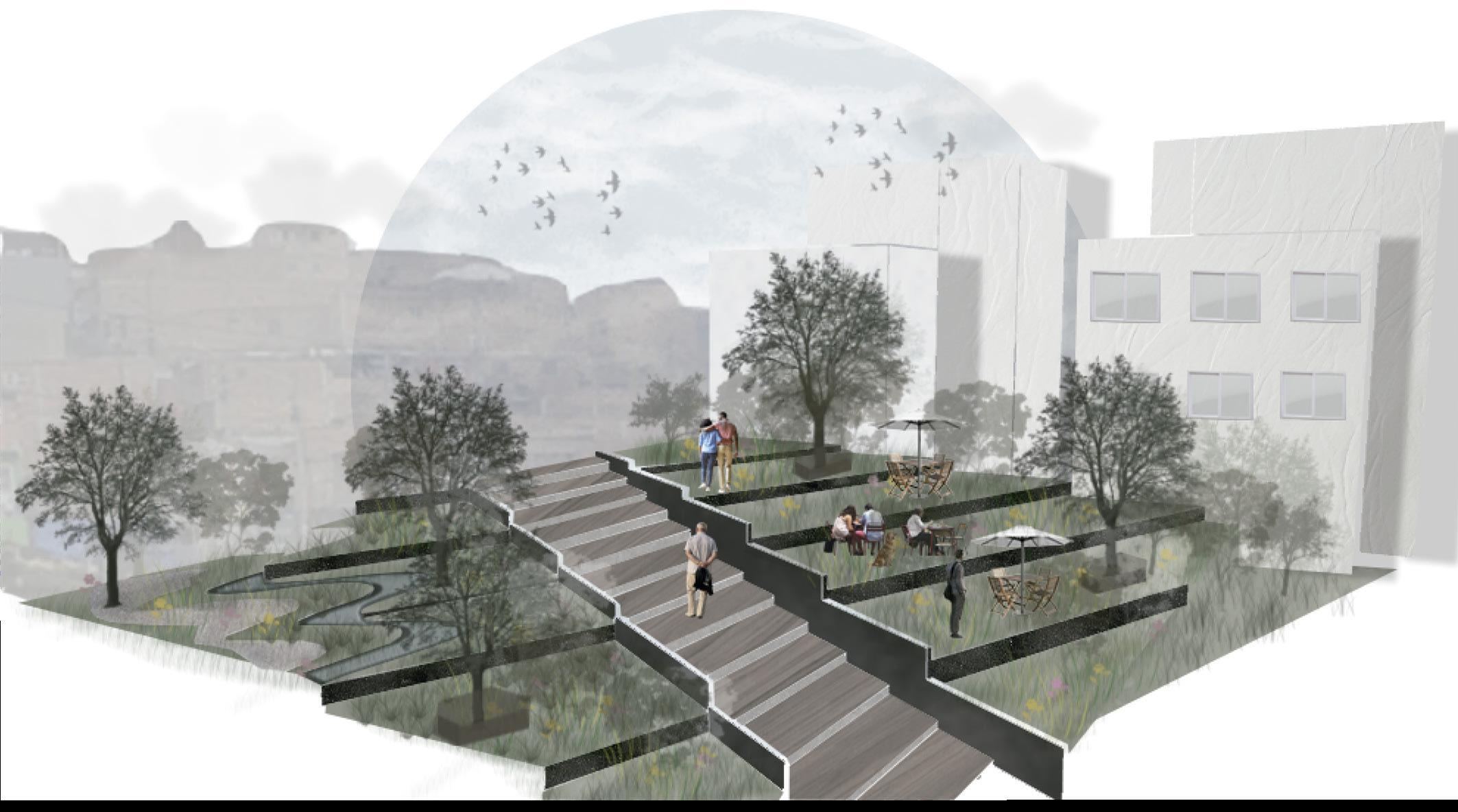

PROPUESTA URBANA PROPUESTA POLÍGONOS

Corema de proyecto

Vision plan

Master plan

Propuestas generales de los 6 polígonos propuestos

MULTIESCALARIDAD

¿QUIÉNES VIVEN AHÍ?

¿CÓMO LO HABITAN?

Elementos tangibles e intagibles (Correlación)

HISTORIA Y MEMORIA COLECTIVA

Consolidación urbana y Construcción de un relato de identidad

¿Qué es Arabia? ¿Qué lo caracteriza?

Más allá de un barrio popular

MARCO METODOLÓGICO

1. MULTIESCALARIDAD (TANGIBE)

• Escala urbana: sistemas urbanos

• Escala intermedia: Zona de transición

• Escala inmediata: Arquitectura

2. MULTIESCALARIDAD (INTANGIBE)

• Cartografías simbólicas

• Registro de hitos, centros de actividad

• Dinámicas sociales

• Actividades diarias

3. MEMORIA COLECTIVA

• Construcción de relato

• Entrevistas

• Imágenes

• Cartografías

BORDE URBANO

Elaboración de definición del concepto, recolección de fuentes

MARCO METODOLÓGICO

SOBREPOSICIÓN DE CAPAS EN DIFERENTES ESCALAS

SISTEMAS ESTRUCTURANTES URBANOS Y MEMORIA COLECTIVA

Comprendiendo el barrio Arabia como un borde urbano

HILO CONDUCTOR

LYNCH

“El borde es un tipo de espacio generado entre dos tipo de aereas contiguas, que generan rupturas, de caracter físico o visual que crean un fenomeno de ruptura e impermeabilidad, que aislan este espacio de las áreas mismas que la definen”

BOERI

SOLÁ-MORALES

zonas de transición entre la naturaleza y ciudad, la cuales deberían promover sostenibilidad, biodiversidad, integración social e innovación.

zona de transición y cambio gradual: sin líneas divisorias, que son el área de mezcla de características urbanas, sociales y funcionales. Interfaces y fronteras permeables: permitir la interacción y flujo entre partes de la ciudad.

MARCO CONCEPTUAL

JEAN JACOBS

Factura de dinámica social

• Desconocimiento de la otredad, falta de reconocimiento de un todo (sociedad), usos únicos masivos generan fronteras (centralización)

• Usos masivos desembocan en la simplificación de usos que conlleva a que hayan menos usuarios, menos intenciones y destinos de desplazamiento.

Factura de dinámica social

• origen de centralidad (colonia américa latina), en la modernidad una ruptura.

SENNET

“En la experiencia cotidiana, las desigualdades económicas se traducen como distancia social; la élite se aleja de las masas, las expectativas y las luchas de un camionero y un banquero tienen muy poco en común. Este tipo de diferencias exasperan a la gente corriente; la consecuencia racional de ello es la actitud mental y la conducta concreta propias del nosotros-contraellos.”

HIPÓTESIS DIAGNÓSTICO

BARRIO ARABIA

El barrio Arabia está ubicado en la localidad de Ciudad Bolívar, al sur de Bogotá. Esta zona se distingue por su alta densidad poblacional y su predominante desarrollo urbano informal. Arabia se sitúa en una de las áreas más elevadas de Ciudad Bolívar, lo que presenta desafíos adicionales en cuanto a accesibilidad y transporte.

El barrio Arabia hace parte de la UPL 26 - LUCERO de la localidad de Ciudad Bolivar.

Coordenadas: 4.5298° N, 74.1528° W

Bogotá

Ciudad Bolivar

Mochuelo Bajo

Kennedy Bosa

Lucero Tunjuelito

El tesoro

Arabia Usme Usme

Mochuelo Alto

LOCALIZACIÓN BARRIO ARABIA

HISTORIA BARRIO ARABIA

HACIENDAS

TERRITORIO MUISCA LOCALIDAD CIUDAD BOLÍVAR

Puente del indio

Escultura calendario Muisca

1840: Parcelación haciendas: La Ramada y La Pasquilla en la parte baja de la localidad 1940-1970: Asentamientos de industria como Pavco y general eléctricas, genera migración por parte de la clase obrera, Barrios Meisen, México, Lucero bajo e Ismael Perdomo.

1983: Formalización de la localidad Ciudad Bolívar, urbanizaciones en zonas medias y altas: barrios Luceros, La Estancia, San Joaquín, Paraíso.

Imágenes sacadas de Mayaelo-arte

PROGRAMA LOTES CON SERVICIOS

“Promover el crecimiento en zonas de poca posibilidad de producción agrícola, para dejar lo que sí libres para producción.”

Financiado por el Banco Iberoamericano de Desarrollo.

Generó Ciudad Dormitorio.

CRECIMIENTO POR LAS INMOBILIARIAS

Consolidación Candelaria

Disputa por el borde urbano, debido a la urbanización expansivo por Quiba y Mochuelo

ANALISIS SISTEMAS ESTRUCTURANTES

Escala urbana

Escala metropolitana

Escala barrial

ANÁLISIS URBANO

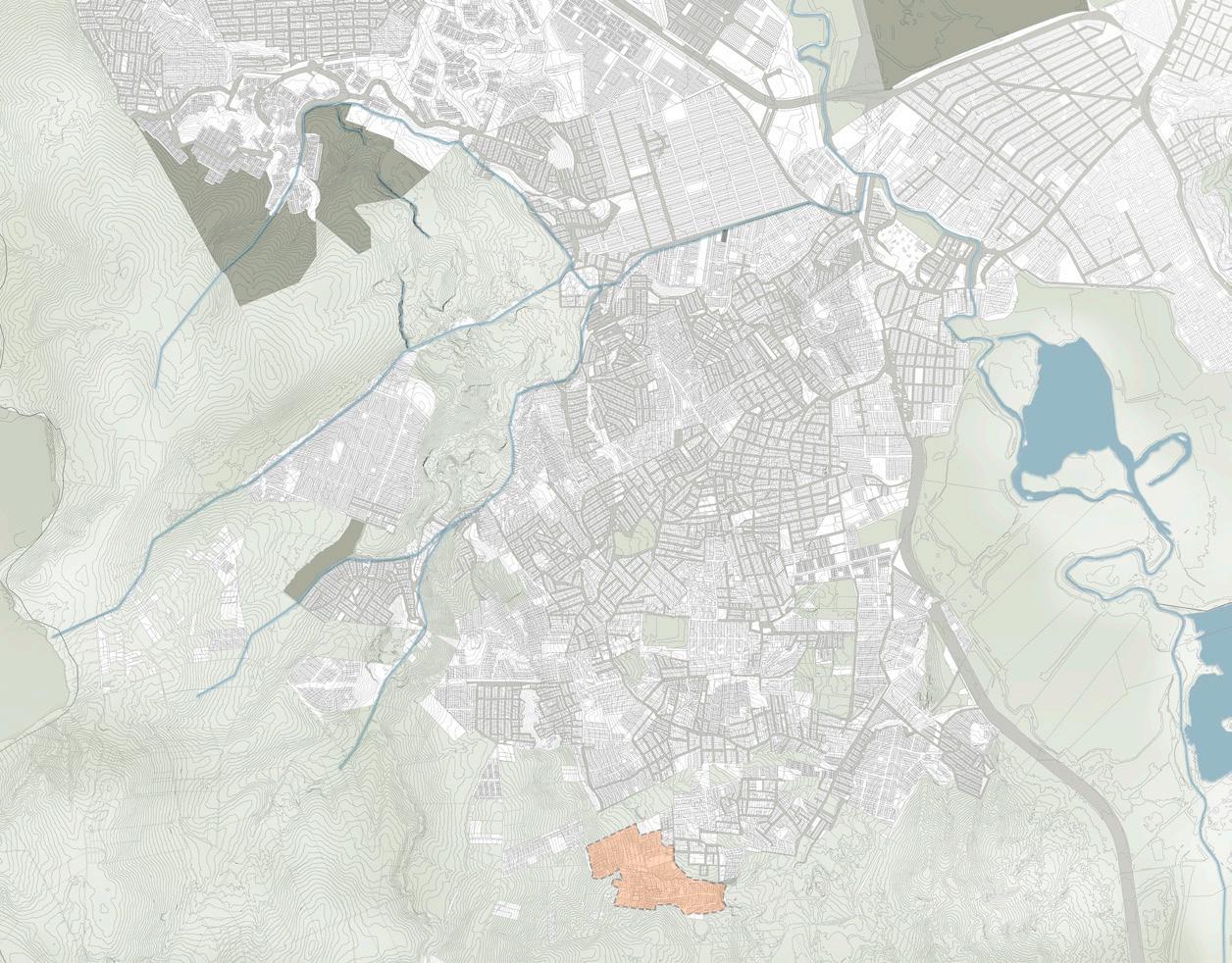

ESCALA URBANA

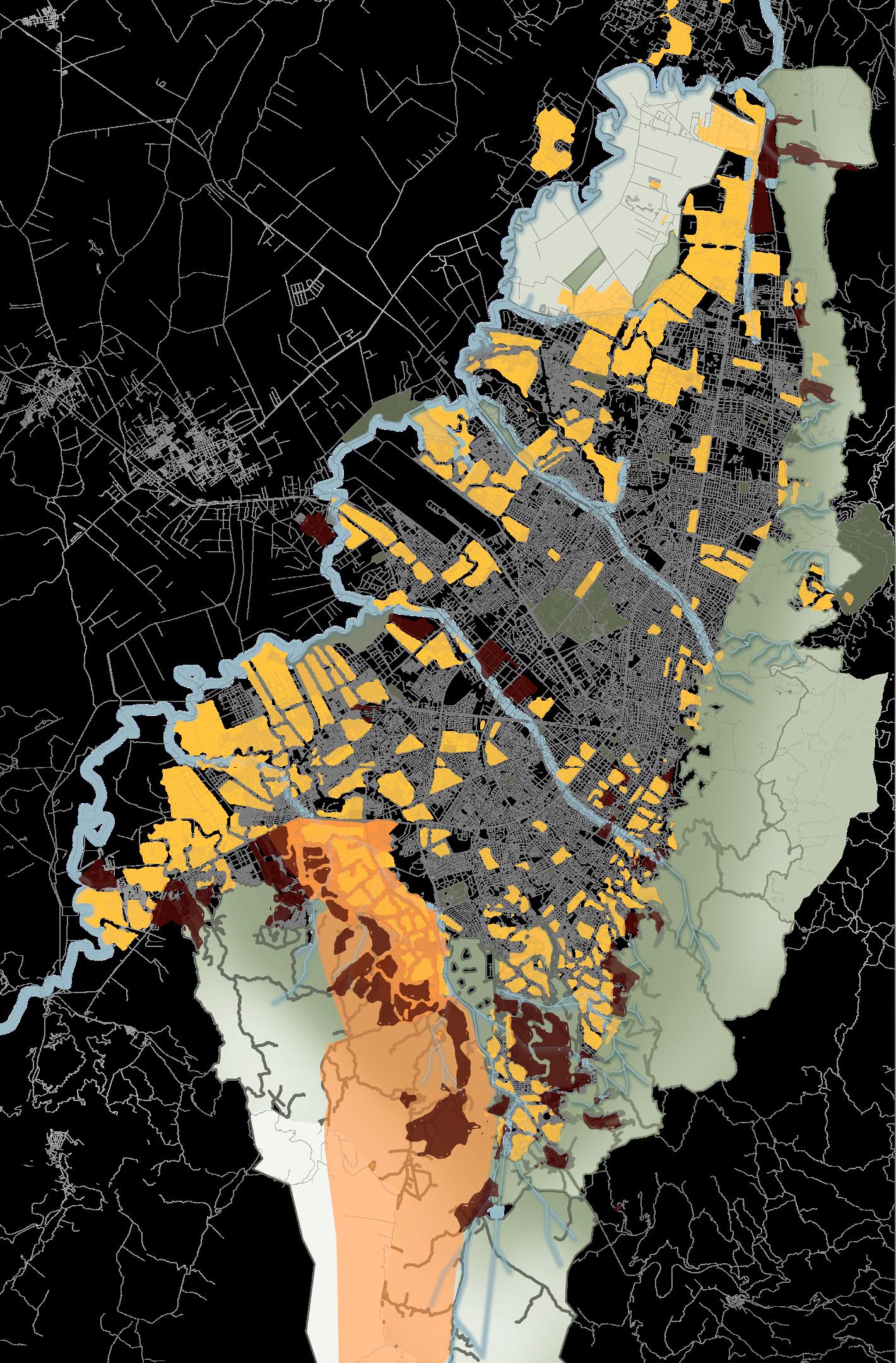

ESTRUCTURA ECOLÓGICA PRINCIPAL

Elavoración propia

Zonas residenciales de alta densidad urbana y densidad arbórea muy baja.

Zonas principalmente residenciales con densidades urbanas medias y bajas. Cercanas a vías y estaciones. Densidad arbórea muy baja.

Zonas asociadas a uso comercial, institucional y vías, con densidad urbana muy baja. Densidad arbórea muy baja.

Zonas asociadas a coberturas vegetadas con niveles muy bajos de urbanización. Priman sectores con densidad arbórea muy alta.

Zonas perimetrales principalmente residenciales, con una densidad urbana y arbórea muy bajas.

Zonas perimetrales urbanizadas con mayor elevación en la ciudad. No presentan disponibilidad de estaciones de transporte público.

ANÁLISIS

Más del 50% de la localidad de Ciudad Bolívar se encuentra dentro de la zona 1, es decir, las residenciales de alta densidad urbana y densidad arbórea muy baja. A esto le siguen las zonas asociadas a uso comercial, institucional y vías, también con una densidad urbana y arbórea muy baja, lo que evidencia un bajo porcentaje de espacio público efectivo o zonas libres de estructura ecológica principal.

ESCALA URBANA

CONECTORES ECOSISTÉMICOS

Elavoración propia

Río Bogotá

Cerros Orientales

Suba - Conejera

Virrey - Chichó

Subcuenca Río fucha

Medialuna del sur

ANÁLISIS

El barrio Arabia se encuentra dentro del corredor ecosistémico Media Luna Sur, específicamente dentro del ecosistema subxerofítico altoandino, lo que lo hace único frente a otros ecosistemas presentes en el territorio, como los bosques andinos, páramos y humedales de montaña.

Imágenes sacadas de Bogotá ciudad ambiente y Minambiente

ESCALA URBANA

POBREZA MULTIDIMENSIONAL

Elavoración propia

5-10%

Más del 10%

ANÁLISIS

El barrio Arabia se encuentra en la zona sur, que presenta una concentración de pobreza multidimensional superior al 10%, en comparación con el resto de la ciudad. Se observa que hacia el cono de actividades de la ciudad no hay mucha concentración, mientras que en las periferias, tanto occidentales como en la parte norte, también se registran porcentajes entre el 5% y el 10%.

Imágenes sacadas de La tercera y

ESCALA URBANA

MOVILIDAD, CONECTIVIDAD - CENTROS URBANOS

Elavoración propia

Barrio Arabia

Localidad ciudad Bolívar

Malla vial metropolitana

Portales de transmileneo

Centros urbanos de actividad

Centros de educación superior

Abestecimiento

Aeropuerto

ANÁLISIS

Arabia está localizada en un borde urbano, primero por ser una zona de transición entre lo rural y lo urbano, y segundo, por los factores físicos y sociales que su ubicación implica frente a las dinámicas económicas, educativas y culturales de la ciudad. Por un lado, está la conectividad, accesibilidad y cercanía con los centros urbanos principales y los equipamientos más importantes, donde se evidencia una distancia significativa. Esto coincide con los sectores que presentan tanto la mayor pobreza multidimensional como una densidad urbana muy elevada y una densidad arbórea muy baja, ya que son los más alejados, tanto en distancia como en posibilidades de acceso a los nodos de oportunidades y actividades principales de Bogotá.

ESCALA INTERMEDIA

DATOS DEMOGRAFICOS

Extrema pobreza

Pobreza moderada

Vulnerable

No pobre no vulnerable

Bogotá

Ciudad Bolívar

Energía eléctrica Acueducto Alcantarillado

Recolección de basuras

Bogotá

Ciudad Bolívar

Tabla global de cobertura bruta en esducación

Bogotá

Ciudad Bolívar

Tasa de ocupación

Bogotá

Ciudad Bolívar

Suelo rural-Urbano en la localidad 2020 Hectáreas

Suelourbano SueloruralSueloexpansiónurbana

ESCALA INTERMEDIA

ESTRUCTURA ECOLÓGICA PRINCIPAL

Corte Topografía Nortesur

Corte Topografía occidente - oriente

Elavoración propia

Riesgo no mitigable

Contaminación

Arbolado

Zonas verdes de mayor escala

Parques Cuerpos de agua

vial

Bario Arabia

ANÁLISIS

Mayormente las zonas de borde sur, (transición urbano-rural) presentan menores zonas verdes y ejes ecológicos que las conecten entre sí, y los pocos que poseen se ven afectados por contaminación y demás variables, lo que genera una desconexión de la EEP limitando el desarrollo ambiental de la UPL con el resto de la ciudad.

Malla

ESCALA INTERMEDIA

MOVILIDAD

Elavoración propia

Zonas verdes de mayor escala

Parques Cuerpos de agua

Malla vial

Bario Arabia

ANÁLISIS

Imágenes sacadas de La alcaldia de Bogotá

ESCALA INTERMEDIA

ÍNDICE DE PRECARIEDAD

Elavoración propia

Índice de precariedad

Precariedad:

Que no posee los medios o recursos suficientes. escaso, apurado, limitado, pobre, insuficiente, carente.

Riesgos de perder la vida

Alto

Medio Bajo

ESCALA INTERMEDIA

ESPACIO PÚBLICO

Elavoración propia de acuerdo al apartado de cartografías POT 2021

Zonas verdes de mayor escala

Parques Cuerpos de agua

TIPOLOGÍAS:

Co: contemplativo

C: Cultural

D: Deportivo

L: Lúdico

Zonas verdes de mayor escala

Parques Cuerpos de agua

Cuerpos de agua

ANÁLISIS

La cobertura de parques de red estructurante dentro de las UPL que componen a ciudad bolívar es escasa, se evidencia una distinción/borde en relación a la UPL de Tunjuelito la cual además tiene un planteamiento de dos Actuaciones Estratégicas colindantes.

La Av. Boyacá y el trazado proyectual de la red de metro marcan un límite entre las actividades posibles entre el barrio y la actuación estratégica Reverdecer Sur.

Aunque la localidad cuenta con una serie de parques de escala zonal, estos se encuentran en mayor medida ubicados en la UPL de Arborizadora, marcando una fuerte necesidad de desarrollo de parques y espacio público para la UPL de Lucero.

Imágenes sacadas de Lápiz de acero de Bogotá y de la alcaldia de Bogotá

ESCALA BARRIAL

DATOS DEMOGRÁFICOS

Hombres vs Mujeres

49.1% % de hacinamiento

Mujeres Hombres

Viviendas vs hogares

Datos sacados del DANE 2018

Edades

Estado civil

0-9 años 10-19 años 29-29 años

30-39 años 40-49 años 50-59 años

60-69 años 70-79 años 80 o más

Peescolar-primaria Secundaria

Técnico profesional Especialización Ninguno N/A

ESCALA BARRIAL

DATOS DEMOGRÁFICOS

UPL ARABIA

Datos

Usos

Mixtos

sacados de: Censo Nacional de Población y Vivienda 2018

EDAD

SERVICIOS

ESCALA BARRIAL

DATOS

DEMOGRÁFICOS

CONDICIONES DE VIVIENDA ACCESIBILIDAD

MATERIAL DE CONSTRUCCIÓN

TRANSPORTE

Elaboración propia de acuerdo al SIGAU y recorrido en el sector

PROBLEMÁTICAS SOCIALES

PÚBLICO

ACCESO A SERVICIOS BASICOS

ESCALA BARRIAL

PERMEABILIDAD, EEP, MOVILIDAD

Ruta autobuses

Estacionamiento de buses

Ronda de quebrada

Elaboración propia de acuerdo al apartado de cartografías POT 2021

Mayor permeabilidad de primer piso sobre la vía de acceso al barrio de transporte público y zona de menor pendiente, a medida que se aleja a las zonas periféricas, zonas verdes efectivas y quebradas se evidencia nula permeabilidad.

ESCALA BARRIAL

CONDICIONES DE EXPANSIÓN DE ARABIA

Quebradas

Randa de quebrada (30M)

Zona de alto riesgo de remoción en masa

Elaboración propia de acuerdo al apartado de cartografías POT 2021

Zona urbana

Zona de expasión urbana

Zona rural

Barrio en proceso de consolidación como zona de expansión urbana al suroccidente de Arabia en zona de alto riesgo para los nuevos pobladores, tomando ese rol de zona de transición (ecotono) entre lo urbano y rural.

ESCALA BARRIAL

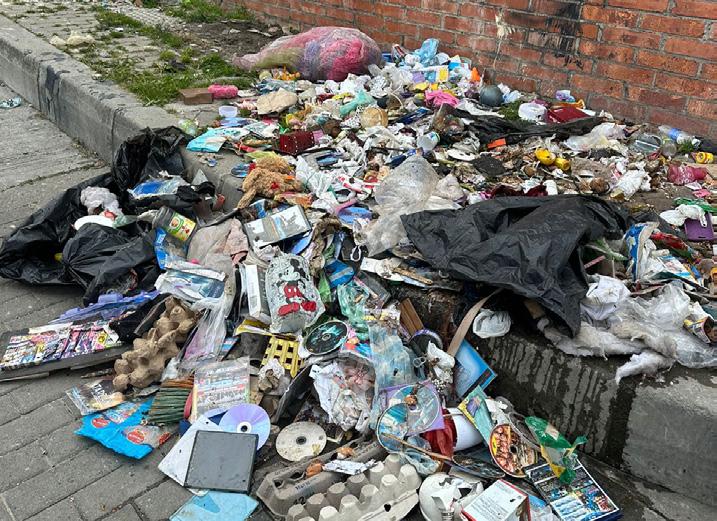

CONDICIÓN AMBIENTAL

Ruta de recolección de basuras

Red de alcantarillado

Puntos de concentración de residuos

Áreas críticas

Elaboración propia de acuerdo al apartado de cartografías POT 2021

ANÁLISIS

La baja cobertura de servicios públicos como alcantarillado de aguas servidas y recolección de residuos genera la degradación de la estructura ecológica del barrio (quebradas y zonas verdes).

ESCALA BARRIAL

ESPACIO PÚBLICO

Comercial

Residencial

Cuidado

Bienestar

Educación

Deportivo

Religioso

División administrativa

Elaboración propia de acuerdo al apartado de cartografías POT 2021

Zona rural

Red SITP

Paradero SITP

ANÁLISIS

El uso predominante en el barrio es el residencial, que ocupa la mayor parte del territorio y está en constante crecimiento, creando tensiones con las zonas de expansión urbana. La mayor variedad de usos se concentra a lo largo de la CR 18H, donde se ubican la mayoría de los comercios, aprovechando la visibilidad y la topografía. Sin embargo, estos servicios benefician principalmente a la población más consolidada, dejando a las comunidades en la ladera y las partes altas con dificultades de acceso. Además, el barrio carece de servicios de salud, lo que afecta la calidad de vida de sus habitantes.

ESCALA BARRIAL

ESTADO DE VÍAS

Muy deficiente

Deficiente

Suficiente

Bueno

Elaboración propia de acuerdo al apartado de cartografías POT 2021

División Administrativa

Vías

Senderos

ANÁLISIS

Según la planimetría, el diagnóstico de las vías del barrio muestra un eje consolidado en la parte central, cerca del colegio y el paradero de buses, que se extiende hacia el oriente donde la topografía lo permite. Sin embargo, en las zonas periféricas, hay deficiencias en el desarrollo de vías y andenes, ya que el trazado vial se interrumpe por la topografía. En estas áreas, los habitantes han creado senderos para ascender la ladera, los cuales no son homogéneos, ya que su consolidación depende del esfuerzo colectivo de quienes los utilizan.

ESCALA BARRIAL

DATOS DEMOGRAFICOS

El diagnóstico del espacio público evidencia deficiencias en infraestructuras como vías, andenes e iluminación, especialmente en las zonas altas del barrio, dificultando el tránsito y la seguridad. Además, hay una falta de espacios para actividades recreativas y culturales, siendo el parque de La Joya el único disponible pero insuficiente. La consolidación del espacio público se concentra en áreas de mayor visibilidad y tránsito, mientras que su expansión hacia los bordes es irregular debido a la topografía y limitaciones económicas.

ESCALA BARRIAL

ESPECIES ENDEMICAS

Especies parques y andenes

Especies ronda de quebrada

Recorrido en el sector

Eucalipto Común

Milflores

Guayabo del perú

Ligustrum

Borrachero

Corono

Falso pimiento

Caléndula

Cirsium vulgare

Opuntia Tomentosa

Yucca Aliofolia

Cerezo

Palma de yuca

Sauco

Jazmín de la china

Acacia negra

Eucalipto de flor

Lulo de perro

Fucsia Arbustiva

Hayuelo

Gurrubo

Holly liso

Chicalá, Flor Amarillo

CALÉNDULA

Calendula Officialis, especie herbácea reconocida por sus cualidades terapéuticas y medicinales como antiinflamatoria y cicatrizante.

OPUNTIA TOMENTOSA

Especie de cactus arbóreo originario de méxico y naturalizado en numerosas zonas cálidas y secas del mundo.

CALÉNDULA

Especie terrestre de la familia agavaceae, crece en suelos arenosos, especialmente en dunas de arena o puede encontrarse en bosques de pino.

ESCALA BARRIAL

LOCALIZACIÓN DE ACTIVIDADES

Nodos en centralidad, expansión progresiva del barrio hacia las periferias, límites urbanos con pendientes pronunciadas y riesgo Nodos en centralidad, expansión progresiva del barrio hacia las periferias, límites urbanos con pendientes pronunciadas y riesgo.

Localización de actividad principal del barrio (comercial, movilidad, educativa) en las zonas más planas.

Cortes del sector

Trazadado urbano

Tipologia de manzana

Niveles de edificabilidad

Proceso de consolidación

Niveles de cosnolidación

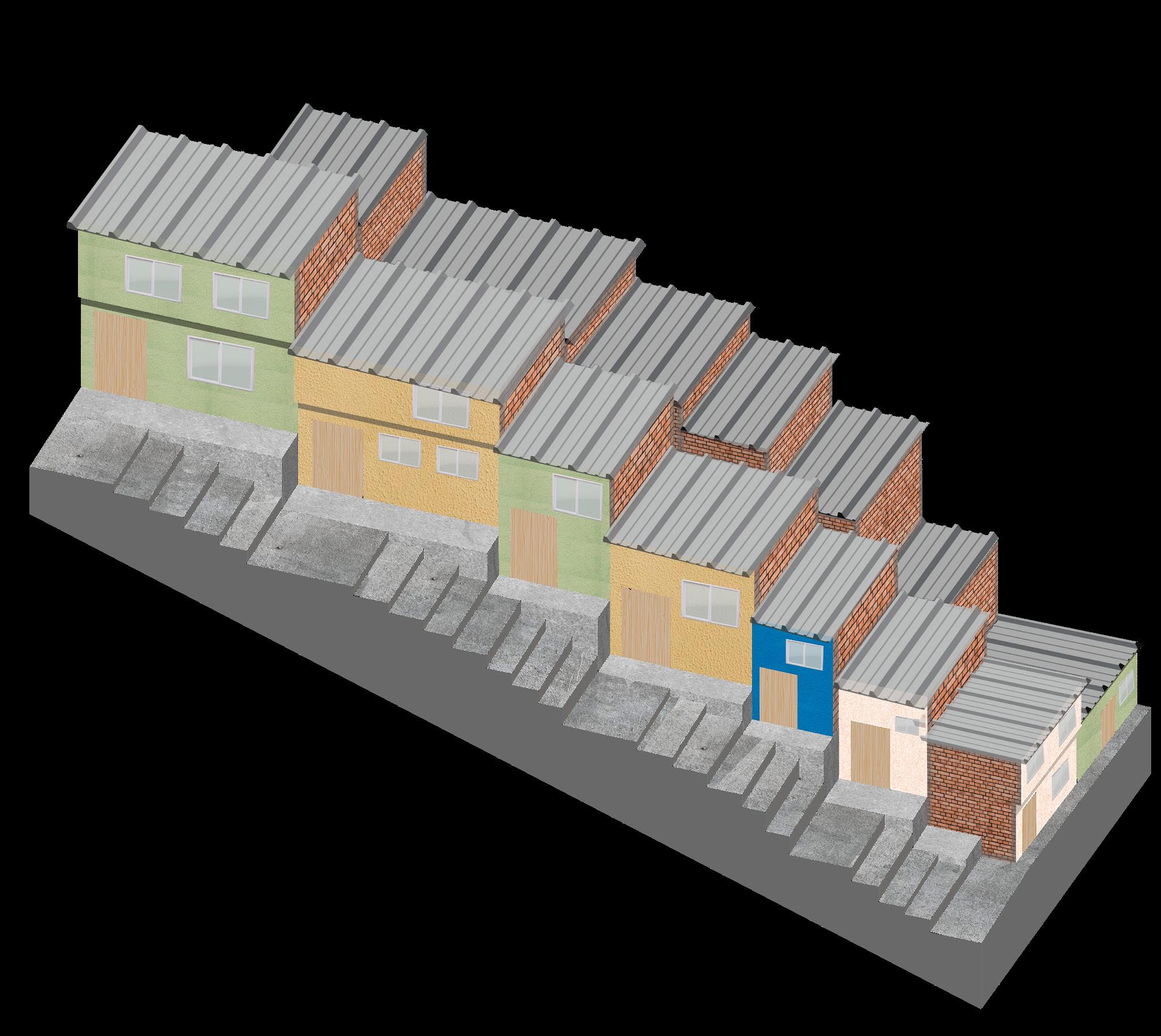

Fachadas

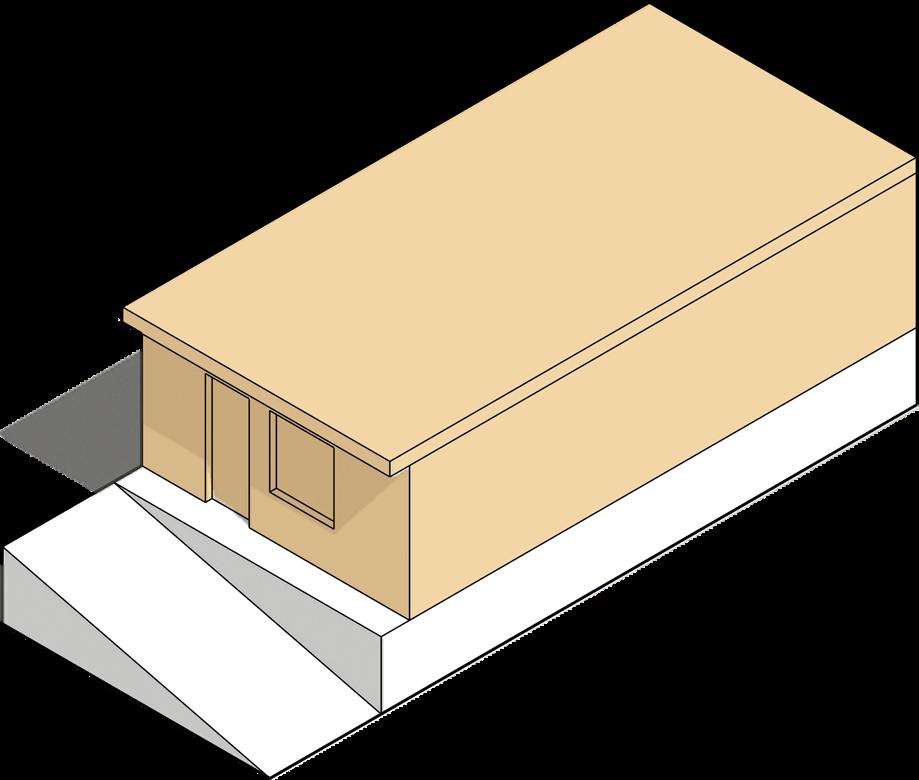

Implantación de la vivienda

Acceso a la vivienda

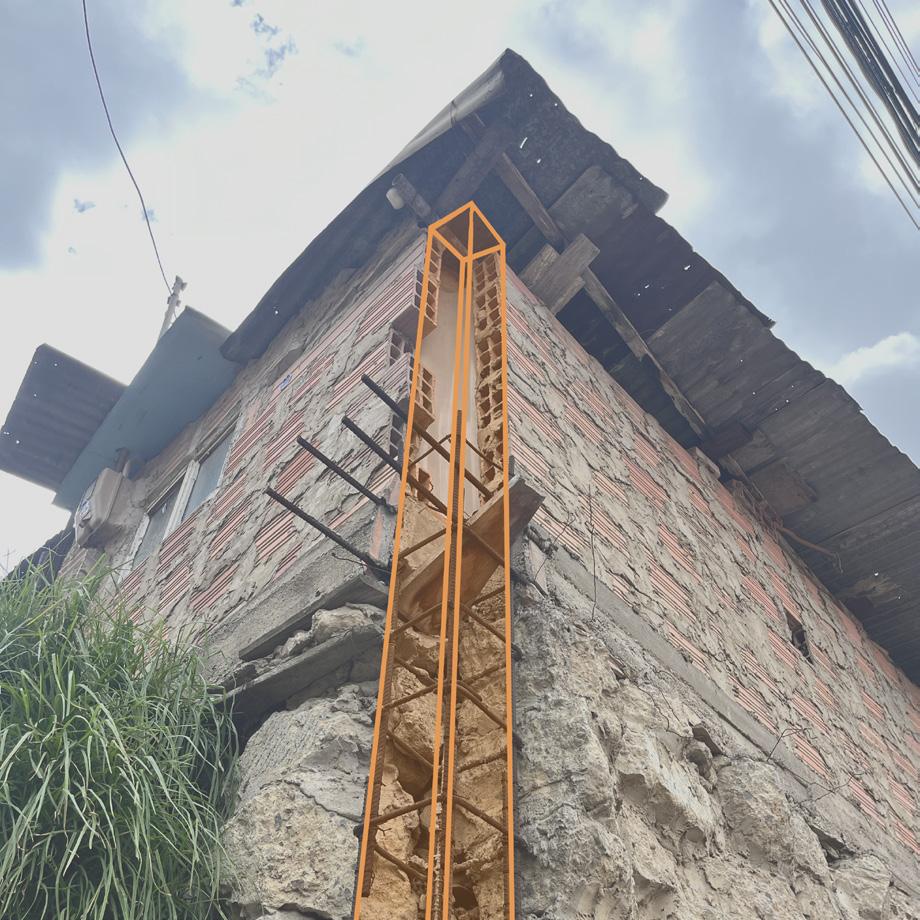

Riesgos estructurales

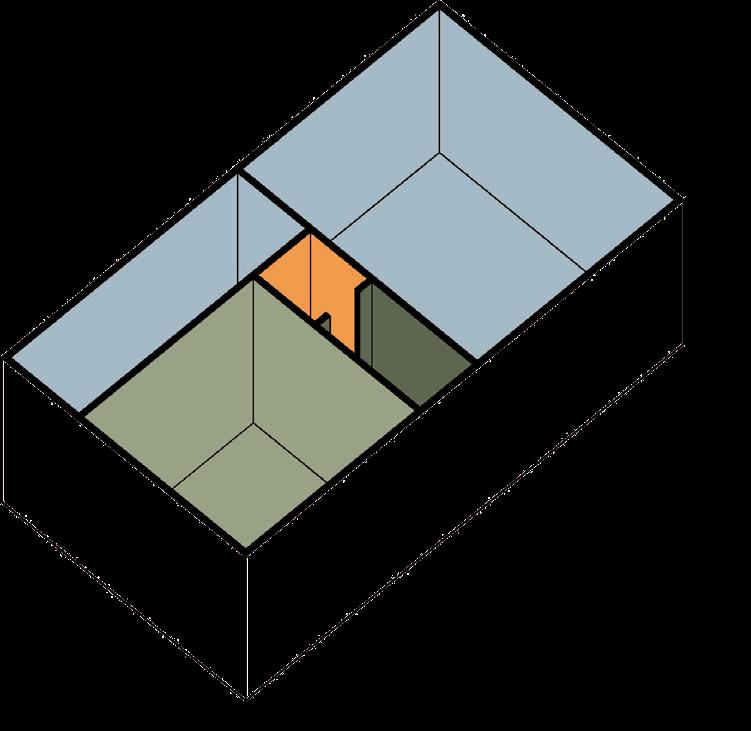

Espacios interiores

Usos de la vivienda

ANÁLISIS ARQUITECTONICO

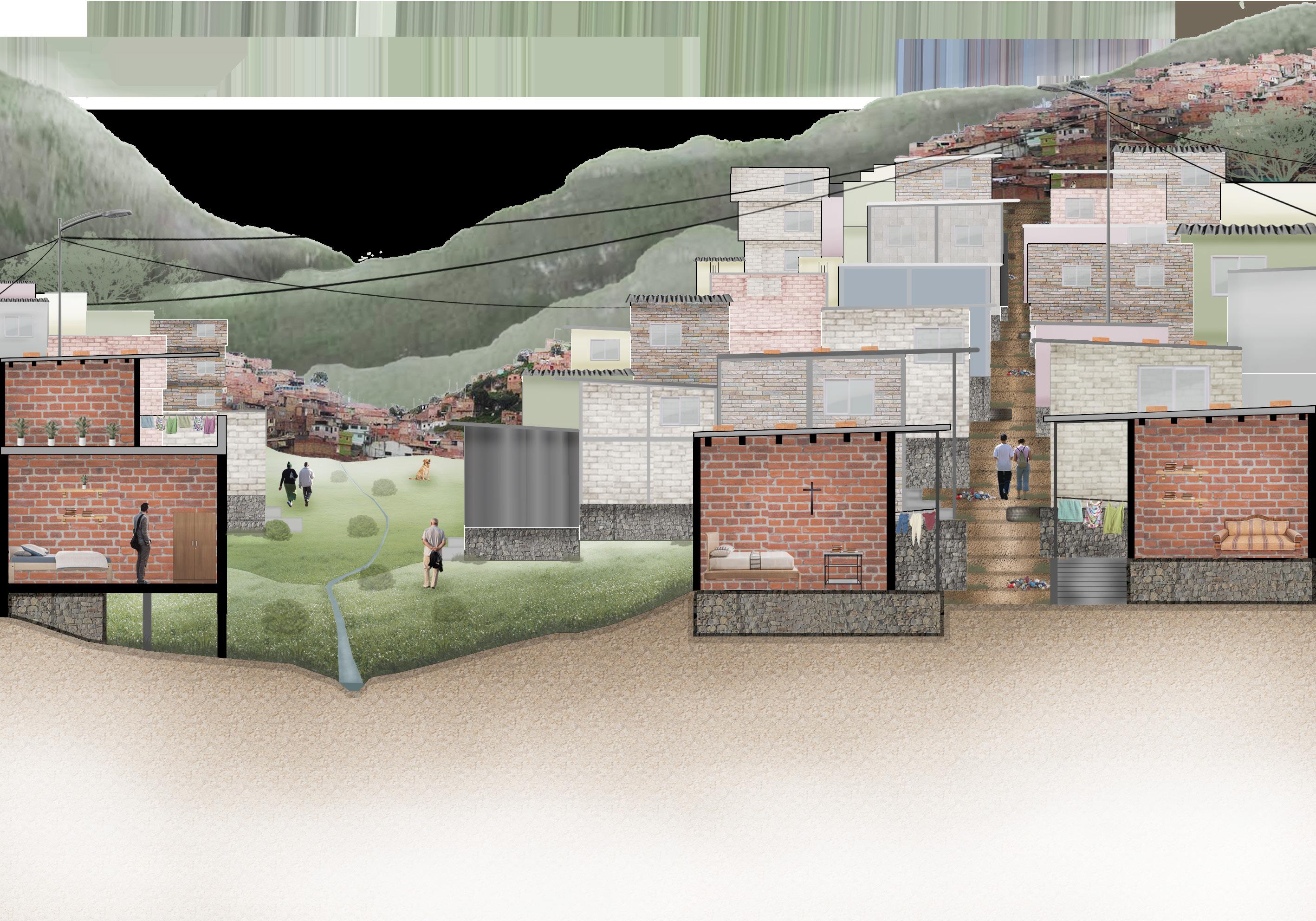

CORTES DEL SECTOR

RELACIÓN VIVIENDA-CONTRAPENDIENTE

“En la terraza está la posibilidad de que los hijos no se vayan, de que allí pueda también estar el allegado o el futuro inquilino, la casa vientre se va amplienado para dar cabida a la familia que crece y se multiplica”.

Frase sacada del libro Espacialidad de la periferia

RELACIÓN VIVIENDA-CALLE/ ZONA DE MENOR PENDIENTE

CORTES DEL SECTOR

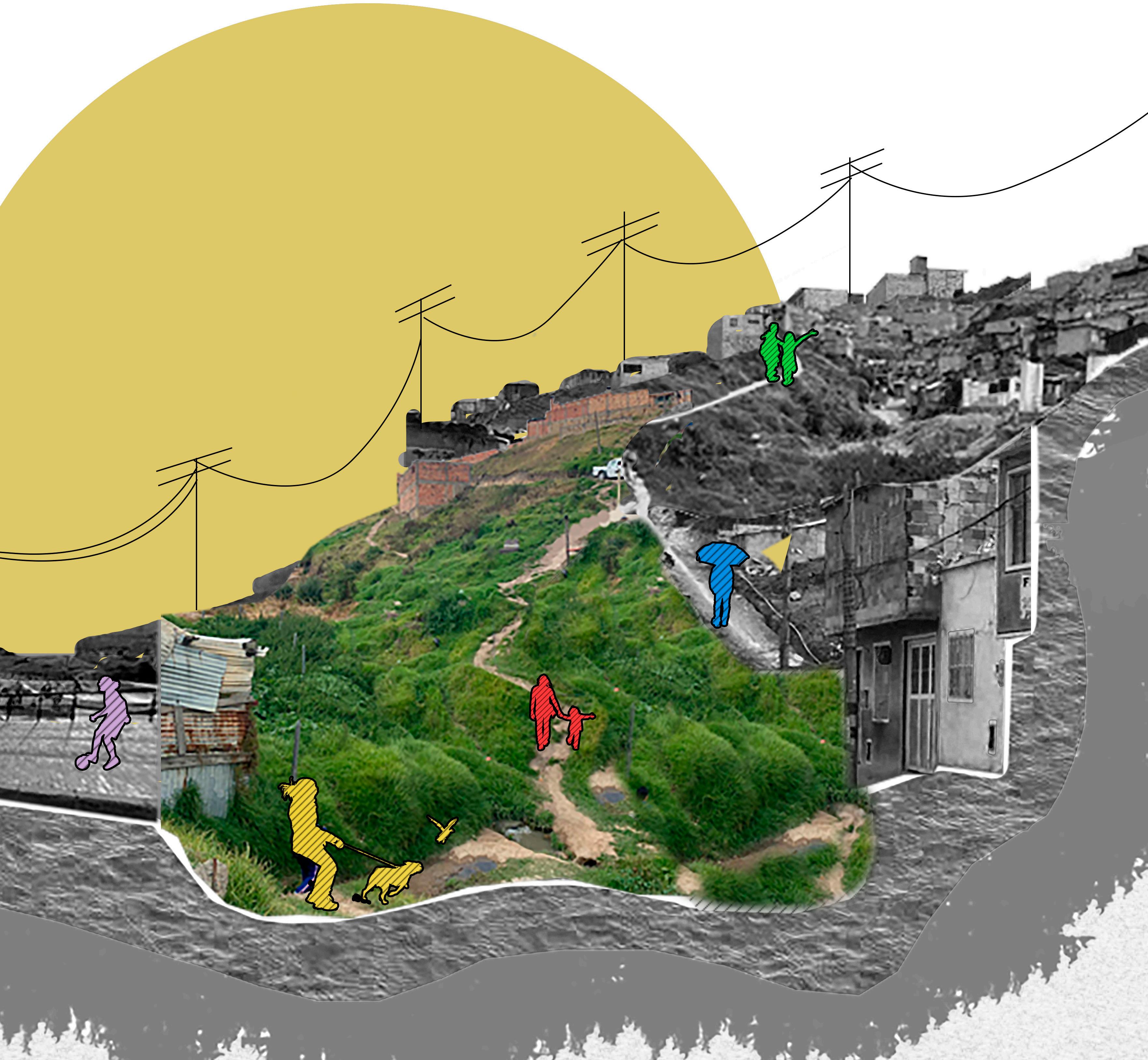

RELACIÓN VIVIENDA-QUEBRADA/ BORDE URBANO RURAL

RELACIÓN VIVIENDA-RONDA DE QUEBRADA/ ZONA EN RIESGO NO MITIGABLE

Adaptación del espacio público por medio de llantas y la excavación de la tierra que a su vez funciona como entrada a los hogares

TRAZADO URBANO

ADAPTACIÓN AL TERRENO

Trazado definifo por límite natural

Trazado irregular

Elaboración propia

Trazado regular-ortogonal

Trazado a partir de espacios residuales

Trazado regular-ortogonal

Trazado definifo por límite natural

Trazado irregular

Trazado a partir de espacios residuales

La diversidad de trazados que se crean a partir de una estructura ecológica existente, una topografía con altas elevaciones, y los diferentes tipos de implantación de viviendas que se van manifestando, incluso en zonas de riesgo o alrededor de la quebrada, tiene como consecuencia una falta de servicios, equipamientos, accesibilidad y espacios públicos

ADAPTACIÓN AL TERRENO TIPOLOGIA

DE MANZANA

Tipología de manzana rectangular

Tipología de manzana irregular

Elaboración propia

Tipología de manzana trapezoidal

Tipología de manzana triangular

Marco metodológico

Por medio de las tipologías de manzana se pueden apreciar las diferentes Adaptaciones e implantaciones de la vivienda a partir un trazado urbano diverso creando espacios con diferentes porosidades y ocupaciones que suplen las faltas de servicios en el lugar.

TIPOLOGIA DE MANZANA

MANZANA RECTANGULAR

MANZANA IRREGULAR

TIPOLOGIA DE MANZANA

MANZANA TRAPEZOIDAL

MANZANA TRIANGULAR

NIVELES DE EDIFICABILIDAD

POR PISOS

Edificabilidad baja un solo piso

Edificabilidad media dos pisos

Elaboración propia

Edificabilidad alta tres pisos

Edificabilidad alta cuatro pisos

3% 4 piso

7% 3 pisos

10% 2 pisos

80% 1 piso

Niveles de edificabilidad

En el sector se observan diferentes dinámicas de poder en cuanto a la consolidación de las viviendas. Existe una mayor consolidación en las zonas con menor pendiente y mejor implantación, mientras que en las zonas de riesgo, con mayor pendiente y menor accesibilidad, la consolidación es menor.

PROCESO DE CONSOLIDACIÓN

VIVIENDA PROGRESIVA

1. Elaboración de placa de nivelación, asentamiento del refugio de paroi y latón.

2. Construcción de la primera planta con plancha superior.

3. Construcción de segunda planta, generación de una segunda vivienda para arriendo.

4. Construcción de tercera planta, generación de una tercera vivienda para arriendo y culminación de la edificación con terraza cubierta en el último piso.

NIVELES DE CONSOLIDACIÓN

SIN CONSOLIDACIÓN CONSOLIDASIÓN BAJA

CONSOLIDASIÓN MEDIA

CONSOLIDASIÓN ALTA

FACHADAS DE LA VIVIENDA

“La fachada es imagen en proceso, es la posibilidad que se construye con el pasar del tiempo, es el sueño que recuerda el esfuerzo que hace falta para alcanzar lo soñado, lo que está por venir, lo nuevo, el progreso de su creador... La fachada es entonces, antes que la realidad, ilusión, antes que conclusión, posibilidad, antes que colectividad, individualidad...”.

FACHADA DE LADRILLOS SIN ACABADOS

FACHADAS DE LA VIVIENDA

FACHADA CON ACABADOS Y DECORACIÓN CON ROMBOS

FACHADA ACABADO EN BALDOSA

IMPLANTACIÓN DE LA VIVIENDA

Terreno plano Andén escalodano

Soterrado del nivel de calle Apoyo sobre palos de madera

Relleno de piedra/ tierra compacta 5.

ACCESO A LA VIVIENDA

Elevación hacia segundo piso

Elevación hacia primer piso

Descenso a primer piso

Elaboración propia inspirada en el libro de vivienda popular caracolí

RIESGOS ESTRUCTURALES

Irregularidad en altura

Problemáticas de cubierta

Discontinuidad en las columnas

Mala disposición de ladrillos

ESPACIOS INTERIORES

“En el interior de la vivienda se percibe el deseo de querer ser. La precariedad es ocultada por todo aquello que de la sociedad sea indicio de un modo de vida superior: lujo y vanidad de la casa”.

Frase sacada del libro Espacialidad de la periferia

Planta tipología 1

Ventilación natural

Corte

TIPOLOGÍA

Habitación

Sala comedor

Zona de herramientas

Zona de electrodomestico

Cocina

Baño

Falta de iluminación, problemas de hacinamiento: se busca ocupar la mayor cantidad de suelo posible para la vivienda sin contemplar la necesidad de liberar espacios para la ventilación o una iluminación optima

ESPACIOS INTERIORES

TIPOLOGÍA 2

Planta tipología 1

Ventilación natural

Corte

Habitación

Patios

Cocina

Baño

Se presencia un problema de saneamineto, la vivienda cuenta con una buena ventilación en los espacio privados ni una iluminación optima.

Planta tipología 1

Ventilación natural

Corte

TIPOLOGÍA 3

Habitación

Patios

Cocina

Baño

Circulación

Problemas de iluminación y espacios mínimos de la vivienda, presencia de un patio interior bastante amplio.

USOS DE LA VIVIENDA

USOS POR 1 SOLO PISO

USOS POR 2 PISOS

Elaboración propia inspirada en el libro de vivienda popular caracolí

CARÁCTER SIMBÓLICO DEL BARRIO

VISITA AL SECTOR

Educativo

Elaboración propia

Ruta recorrido

Sendas

Bordes

Nodos

Hitos

Distritos

¿Cómo es la vida dentro de un particular contexto?

“La idea de que nada sabemos mientras no sepamos que no conocemos nada de manera definitiva supone el respeto por las realidades inventadas por otros hombres”

MEMORIA COLECTIVA

JOSÉ

Nació en el campo, pero se vino a Bogotá a buscar nuevas oportunidades y ayudar a su mamá, porque allá vivían mal, le tocaba elegir si desayunaba o almorzaba. Tanía 12 años cuando llegó a la ciudad, nunca estudió, le tocó trabajar.

Para él, el lazo de la comunidad es fuerte, entre todos se conocen.

“Ahorita esta venteando suave Claro que ha pasado cuando ventea duro acá se levantan un poco de tejas”

“Acá cuando yo llegué hace por ahí 20-30 años era puro potrero y por ahí 5 o 6 ranchitos de paroi.”

“Acá ya tenemos de todo eso agua, gas, luz, parabólica, internet Cuando yo llegue me tocaba ir por allá detrás de esa loma a unas fincas a recoger agua pa traer pa acá”.

“De vez en cuando también venia dos señores con burritos y traían 7-8 galones pa vender acá”.

“De allá de Las fincas fue que empezamos a traer agua con mangueras empezamos a meter manguera acá por todo lado”

“Cuando no había gas acá lo que venia era el carro de cocinol a vender”

“Yo trabajo en construcción o en lo que salga Eso si en lo que salga menos a robar Yo he tenido que trabajar por allá hasta la 200 incluso me ha tocado en Chía

MEMORIA COLECTIVA

ANDRÉS

Vino a las 12 años, no pudo seguir estudiando porque en ese entonces solo había una escuela que solo tenia primaria. Le toco trabajar, y su esperanza era dar estudio a sus cuatro hijos de 22, 20, 18 y 14años.

Le dio el estudio a los tres mayores le falta el chiquito. Sus hijos no se quieren ir, dicen que ese es su hogar.

Cuando el llegó, la quebrada de agua calientes todavía corría agua potable, pero como hubo invasión en la ronda, se seco y ahora lo usa como agua sanitaria, desde mas o menos desde el año 2000.

Trabajaba en una construcción que quedaba en el norte de Bogotá, por lo que el transporte le costaba al menos 3 horas, salía de su trabajo a las 6 y llegaba a eso de las 9, iba y venia en Transmilenio, sin embargo las personas que trabajan hasta más tarde y que no alcanzan a coger transporte público normalmente pagaban un transporte informal o iban a pie hasta sus casas.

Él junto a su esposa han estado construyendo poco a poco su hogar, por eso tiene las manos secas.

“El nombre de la quebrada de aguas calientes se debe a que la gente la usa de alcantarillado.”

La zona superior del barrio no tiene acueducto. En la subida se paran unos taxis. Hay gente que trabaja en construcción en la 170.

MEMORIA COLECTIVA

JHONNY

vive cerca al mirador

“Cuando haiga mas platica terminar de arreglar la casa, yo quiero extenderla hasta acá y ponerle ventanas grandes”

“Yo trabajo por acá todo esto”

“Que día estuve por allá en la 127”

“Acá cuando empezaron a arreglar esto venia a botar la basura acá la gente cochina que le daba pereza ir hasta donde pasa el camión”

LUCIA CADENA NEIRA

“Yo soy de las primeras que vivó aquí esto aquí no había nada cuando yo llegué”.

“Que día casi prenden el barrio por querer sacar el gas Soy discapacitada”.

“Ese tubo ya lo tienen todo roto y eso cuando se destapa empieza a oler espantoso”

MEMORIA COLECTIVA

“Yo vivo acá y pago arriendo pero tengo un lote que está acá, esta parte de acá es invasión, aquí pasa la quebrada aguas calientes, aquí es donde nos encontramos para hacer las actividades que va a ser la futura capilla al lado de la huerta y aquí está la destapada que lleva más de 30 años destapada, y acá está el único jardín público que hay acá, acá arriba está el muro y acá arriba que hay una zona comunal que la idea es hacer un parque o algo que porque si se fijan no hay ningún espacio para hacer el tema de recreación con las niñas.”

ANDREA

ANGÉLICA MURILLO

“En mi casa yo vivo con mi tía, el esposo y su bebe y a veces con un hermano de mi tía que casi nunca llega a la casa porque está borracho. En el colegio tengo 3 amigas, lo de arriba es lo que más me gusta que es el parque el tunal.”

“El chocó es mi lugar favorito, hay muchos parques cerca de la casa, vamos al parque de futbol a bailar, en Bogotá estoy para estudiar”

Recopilación de testimonios trabajo de grado: Cartografías de lo invisible

CONCLUSIONES Y DIAGNOSTICO

MATRIZ D.O.F.A

AMENAZAS

• Expansión progresivo del barrio hacia las zonas rurales

• Alto riesgo de remoción en masas en las zonas periféricas e inundaciones

• Invasión de la estructura ecológica principal

• Barreras invisibles, fragmentación del lugar Terreros

DEBILIDADES

• Falta conectividad de todo tipo de movilidad

• Ausencia de servicios públicos y equipamientos

• Contaminación en las quebradas

• Vías mal desarrolladas

• Residuos

• Capacidad de adaptabilidad

• Diversidad poblacional

• Localización geográfica

• Frecuencia de movilidad formal e informal hacia las afueras del sector

• Localización de transición entre lo urbano y lo rural

• Estructura Ecológica principal

• Gran corriente de vientos

• Naturaleza

• Bajo índice de construcción (1 o 2 pisos)

• Borde urbano (ruralidad y urbanidad)

• Uso de energías alternativas

• Espacios libres (zonas verdes)

• Posible conexión con la estructura ecológica principal de la localidad

• Aprovechamiento de los residuos

CONCLUSIÓN GENERAL

CARÁCTER: BORDES DENTRO DE UN BORDE

El barrio Arabia, al estar localizado en la periferia sur de Bogotá, es un borde urbano el cual abarca en sí mismo dinámicas y condicionantes que lo fragmentan en su transición entre lo urbano y rural.

Bajo el análisis realizado, se establecieron cuatro determinantes que evidencian la existencia de esta condición:

• Injusticia espacial

• Fractura poblacional

• Como su proceso de urbanización condiciona su calidad de vida

INJUSTICIA ESPACIAL

PRIMERA CONCLUSIÓN

Existe una menor concentración de equipamientos en periferias donde se encuentran las personas con mayor condición de vulnerabilidad, lo que muestra un déficit en la oferta y demanda de servicios por densidad de vivienda en Bogotá.

La accesibilidad, asequibilidad y la cobertura de la movilidad, condicionada por la topografía, refuerza estas problemáticas, sumado a la homogenización de servicios del sector cultural y educativo, lo que evidencia un desconocimiento de las necesidades de cada territorio y la consecuencia de que los habitantes no puedan hacer uso de estos servicios.

Como consecuencia de su urbanización progresiva, estos sectores están sujetos a la injusticia espacial, comprendida como: “ situación de desigualdad, opresión y dominación que sufren ciertos grupos y que se deriva de los privilegios que la planificación urbana concede a unos miembros de la sociedad en detrimento de otros” (Zuluaga L , Grisales. A 2019).

Concentración de servicios

Carencia borde urbano-rural

FRACTURA SOCIAL

SEGUNDA CONCLUSIÓN

El barrio Arabia está sujeto a dinámicas de fractura social, ya que muchos de sus habitantes son migrantes/desplazados nacionales e internacionales, que al convivir en el mismo lugar, presentan choques culturales en sus formas de vida y su manera de asentarse en el territorio. Además, la existencia de fronteras invisibles, creadas a partir de dinámicas de poder, de grupos armados, narcotráfico, pandillas, familias que se apropian ciertos sectores y tierreros.

Las fronteras invisibles también se ven determinadas por elementos naturales que fragmentan el territorio a nivel físico y como consecuencia, las interacciones y conexiones sociales entre la comunidad. Estos elementos son la quebradas y la topografía y en algunos casos elementos urbanos como vías.

Refuerzo de fracturas sociales (topografía y quebradas)

Dinamicas de poder Frontera poblacional

TERRITORIOS EMERGENTES

TERCERA CONCLUSIÓN

A pesar de las dificultades generadas por su desarrollo como barrio informal, surgen acciones emergentes por parte de los mismos habitantes que buscan suplir las necesidades de forma progresiva. Estas acciones comunitarias constituyen redes de apoyo y desarrollo, que poco a poco buscan fortalecer el territorio para hacerle frente a las adversidades que se les presentan.

Buscan resignificar y visibilizar a la comunidad: por ejemplo, activismos que resaltan la multiculturalidad que los conforman, juntas vecinales que actúan por la construcción y el mejoramiento de infraestructura.

Por lo que este territorio, progresivamente se ha ido transformando a partir de las iniciativas de la comunidad, juntanzas e incluso los aporte tanto individuales como colectivos de los habitantes que aportan con sus conocimientos al desarrollo del territorio.
