Projeto de readequação da mina do Esplanada

Projeto de readequação da mina do Esplanada emaud 2024 - 2

Escritório modelo de Arquitetura, Urbanismo e Design UNA Pouso Alegre

Equipe responsável

Amon Lasmar Professor responsável Arquitetura, Urbanismo e Design

Isabela Suenaga da Costa Arquitetura e Urbanismo 6° período 1122116435

Mônica Marie Silva Souza Reis Mesquita Arquitetura e Urbanismo 6° período 1122116529

Anderson Paulo dos Santos Engenharia Civil 7° período 112411498

Isabella Prudêncio Caetano Arquitetura e Urbanismo 2° período 112411152

Paulo Henrique de Souza Silvestre Arquitetura e Urbanismo 6° período 1122116539

Diogo Padilha da Silveira Arquitetura e Urbanismo 3° período 112411935

Julio José da Mota Neto Arquitetura e Urbanismo 6° período 1122116798

Weverton Aquino Domingues da Silva Engenharia Civil 10° período 112128292

Sumário Objetivos.................................................................................................................................................................................................................................5 Histórico..................................................................................................................................................................................................................................7 Programa de necessidades.................................................................................................................................................................................................9 Organograma e Fluxograma..............................................................................................................................................................................................10 Desenhos iniciais.................................................................................................................................................................................................................11 Planta de implantação - Proposta 1..................................................................................................................................................................................13 Cortes - Proposta 1..............................................................................................................................................................................................................14 Planta de implantação - Proposta 2..................................................................................................................................................................................15 Cortes - Proposta 2..............................................................................................................................................................................................................16

Objetivos Este projeto tem como objetivo a readequação de um lote com uma mina abandonada no bairro Esplanada, transformando-o em uma área de lazer e convivência para a comunidade local. A revitalização do local busca resolver problemas de segurança e saúde causados pelo abandono do local, oferecendo um espaço acessível, onde os moradores poderão desfrutar de atividades esportivas e culturais.

O projeto de readequação terá um impacto social positivo ao melhorar a qualidade de vida dos moradores, oferecendo espaços que incentivam as práticas de atividades físicas e culturais, Além de reduzir os riscos associados ao abandono do local, proporcionará a integração social e contribuirá com a valorização do bairro e a preservação ambiental da região.

5

Rua Anália Sales de Oliveira - Jardim da Esplanada - Pouso Alegre - MG.

6

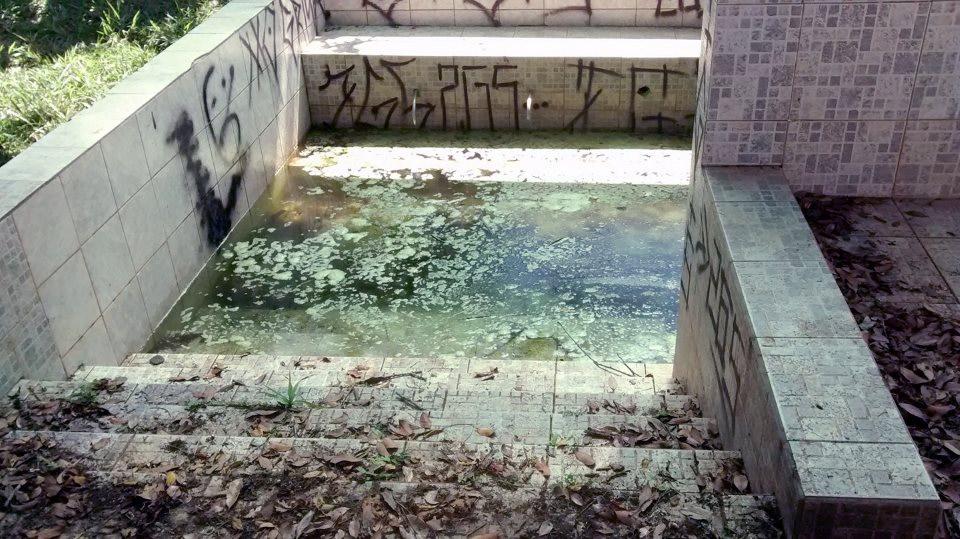

Fotografia que mostra do estado de contaminação e abandono da mina.

7

Histórico A mina do bairro da esplanada era um local muito frequentado pelos moradores do bairro, muitos iam até a mina para coletar água para o uso doméstico. A interdição foi realizada pelo controle de zoonose e pela vigilância sanitária; o principal motivo é o risco de contaminação pelo consumo da água da mina.

A degradação da mina é devido à contaminação do solo ao seu entorno, que por sua vez foi infectado por fossas construídas anteriormente. Os excedentes dessas estruturas penetraram no lençol freático que alimenta a nascente com uma água indevida ao consumo.

8

Programa de necessidades No ano de 2023, foi aplicado um formulário com perguntas para coletar dados, opniões e ideias dos moradores do bairro acerca do terreno abandonado e do projeto de restauração que será apresentado. Com base nas respostas foi possível desenvolver um programa de necessidades que reúne os interesses do público alvo desta ação: - Banheiros (feminino, masculino e PCD); - Quadra poliesportiva; - Parquinho infantil; - Pátio (prática de atividades físicas e culturais); - Área coberta; - Vegetação abundante (preservar árvores existentes); - Memorial da mina interditada; - Aparelhos de ginástica.

9

Organograma e Fluxograma

10

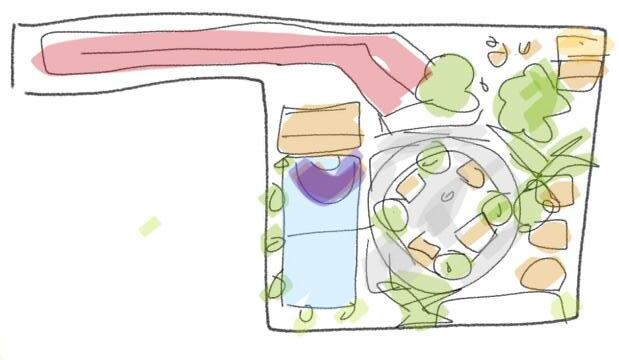

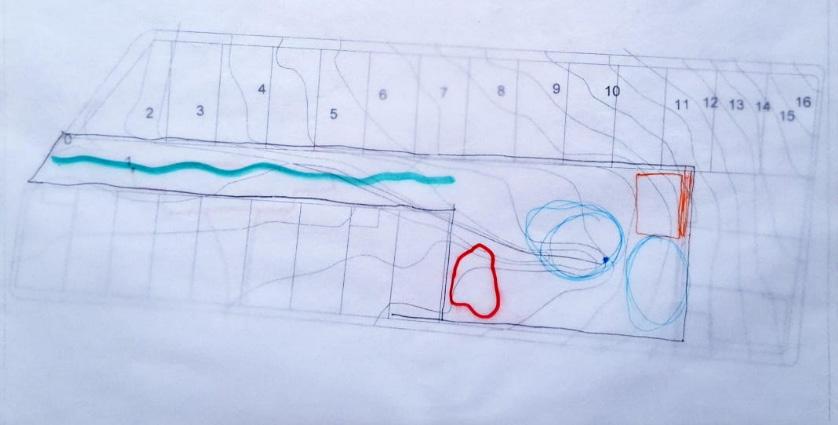

Desenhos iniciais Esquema de organograma feito à mão para estudo de distribuíção dos equipamentos propostos no programa de necessidades.

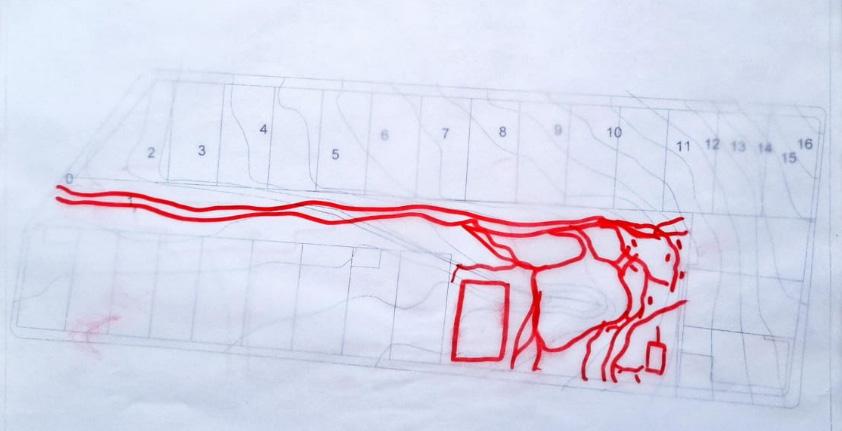

Desenho de proposta de caminhos orgânicos para melhor aproveitamento de fluxo e terreno.

11

Parque linear Equipamentos Quadra poliesportiva Vegetação Pavimento

Digitalização da primeira proposta

12

Proposta 1

13

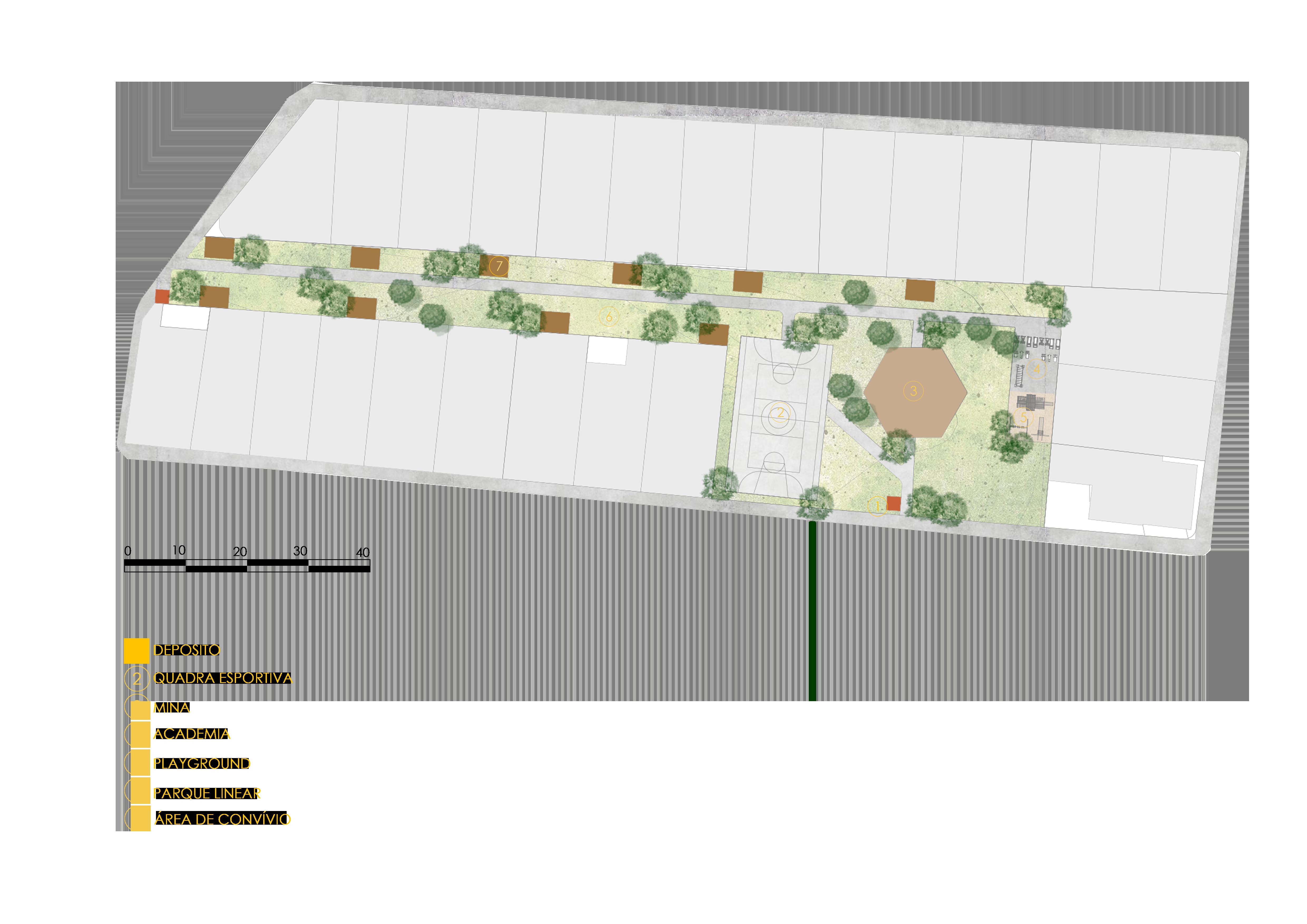

Planta humanizada - Tipologia 1 Escala gráfica

Cortes humanizados - Tipologia 1 Escala gráfica

14

4 2

3

5

6

7

8

9

10

11 12 13 14

16 15

0 1

CENTRO UNIVERSITÁRIO UNA POUSO ALEGRE IMPLANTAÇÃO MINA BAIRRO ESPLANADA - TIPOLOGIA 2 ORIENTADOR - AMON CHRISTIAN LASMAR

15

ESC: 1/200

Planta de Implantação - Tipologia 2 5/8 11/12/2024 Escala gráfica

CORTE "BB" Esc: 1:200

CORTE "AA" Esc: 1:200

Cortes - Tipologia 2 Escala gráfica

16

CENTRO UNIVERSITÁRIO UNA POUSO ALEGRE CPRTES MINA BAIRRO ESPLANADA - TIPOLOGIA 2 ORIENTADOR - AMON CHRISTIAN LASMAR ESC: 1/200

11/12/2024

7/8
