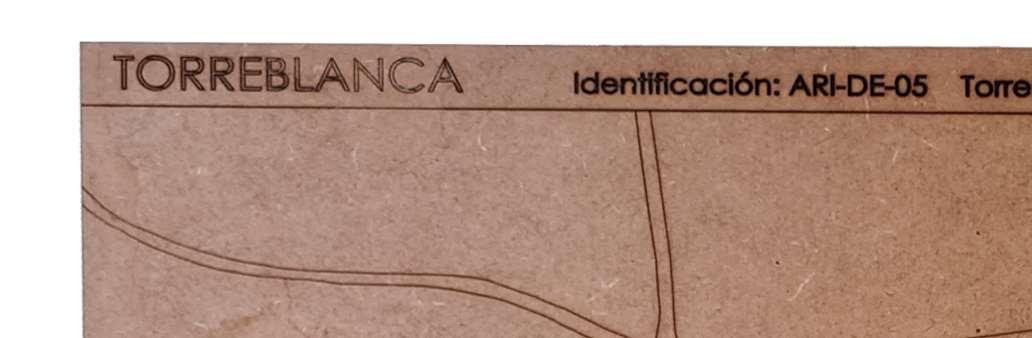

- Estudio Topográfico Córdoba, España
- Centro Histórico Cádiz, España
- Viviendas Residenciales, Sevilla
- Casa Experimental Alvaar Alto
- Estudio Fachada Plegable
DEL PAISAJE A LA CIUDAD
SEVILLA, ESPAÑA.
PFC. 2023
ElproyectosesitúaenelbarriodeTorreblancaenSevillaytratade completar su estructura urbana, creando una transición hacia los nuevossuelosdecrecimientosalnorteyalestedelbarrio.
De esta manera y conforme a la normativa, se define un nuevo frente urbano hacia el Canal y gracias a los espacios libres y la vegetación existente en los alrededores se favorece una relación transversalentreloexistenteyloproyectado.
Secreaunaplazaabiertaalacomunidadyasubarrio,favoreciendo elespacio peatonal pero manteniendo el acceso de vehículos rodados.
Seproyectan106viviendasenrégimendealquilerquejuntoconel equipamientopropuestosellanlastraserasdelasmanzanas circundantesylascompletan.
Finalmente,surgelanecesidaddeunvolumenqueseaunpuntode referencia enlazonaporsucondicióndelímiteyaccesoprincipal albarrio,porloquesurgeunatorredeusoresidencial.
Laimagendelbarrioeslainspiraciónparael diseñoconstructivodeledificio.
En la fachada noroeste utilizaremos un sistema que nos permita la continuidad con las edificaciones colindantes, siendo estas viviendas autoconstruidas cuyo revestimiento suele ser de ladrillo visto o revestimiento continuo y balcones con barandillas metálicas. Es por ello por lo que utilizaremos un sistema Eco-SATE con un revestimiento continuo, con zócalo cerámico enplantabajaybarandillasmetálicas.

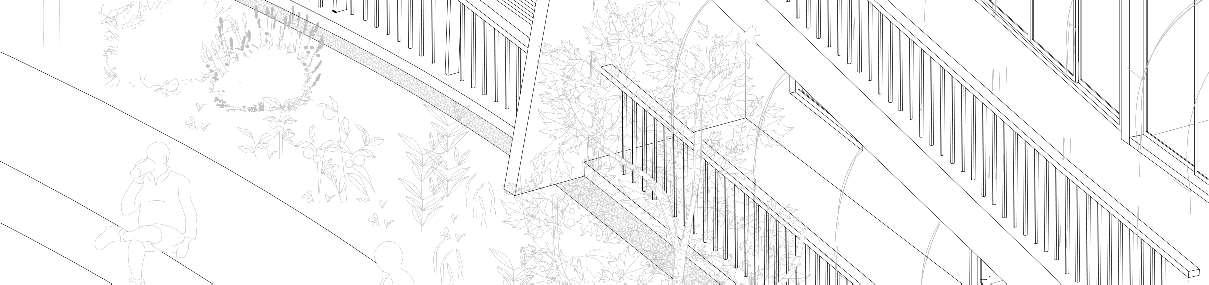

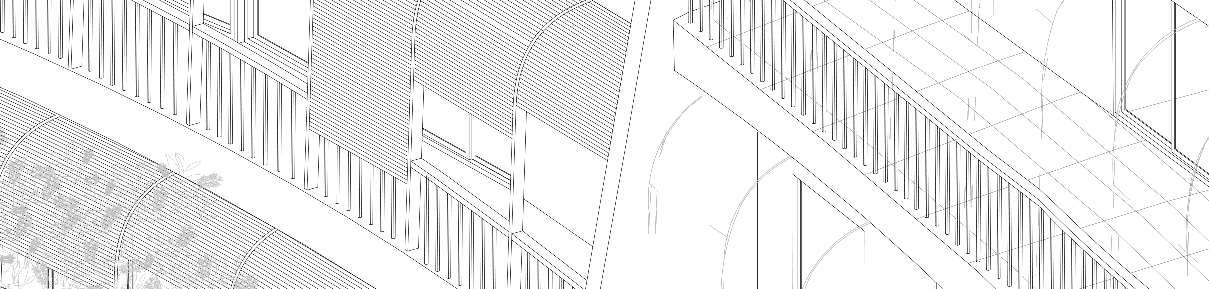

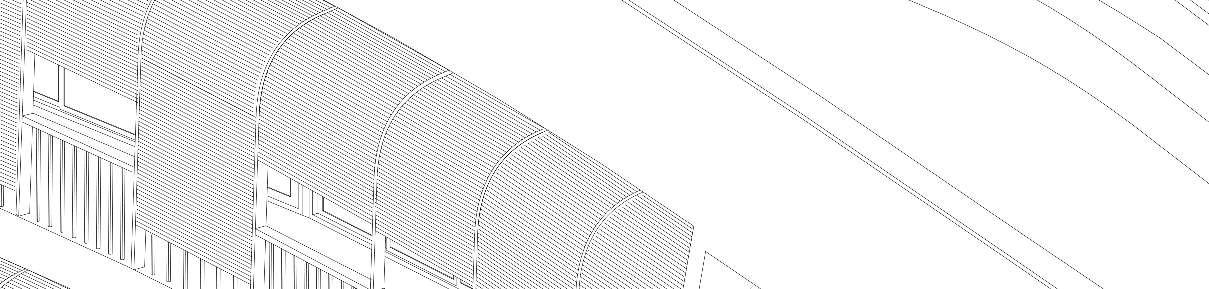

En cambio, para la fachada sur, optaremos por romper con esa continuidad gracias a la curvatura dada en la geometría del edificio, pero siempre manteniendo una imagen similar. Para ello en esta fachada encontraremos una galería exterior continua que conforma las terrazas de las viviendas, cuya protección solar se basa en persianas alicantinas.
En cuanto a la cubierta del proyecto, optaremos por un uso accesible para fomentar la socialización en la comunidad. Se resuelve mediante una cubierta plana invertidaenlaplantaático.

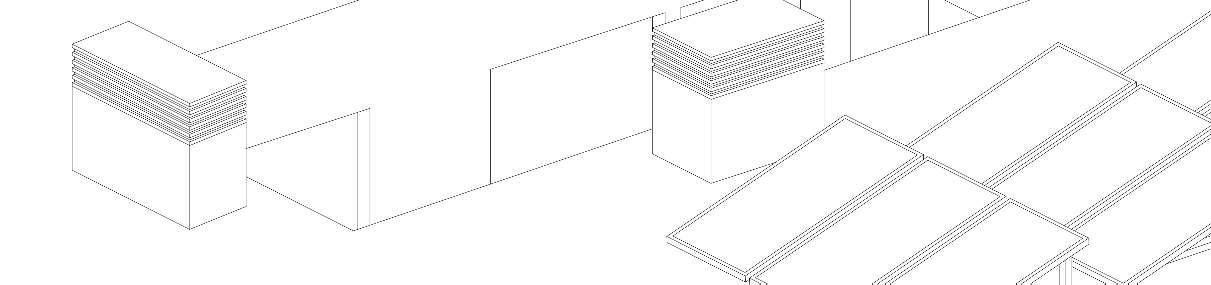

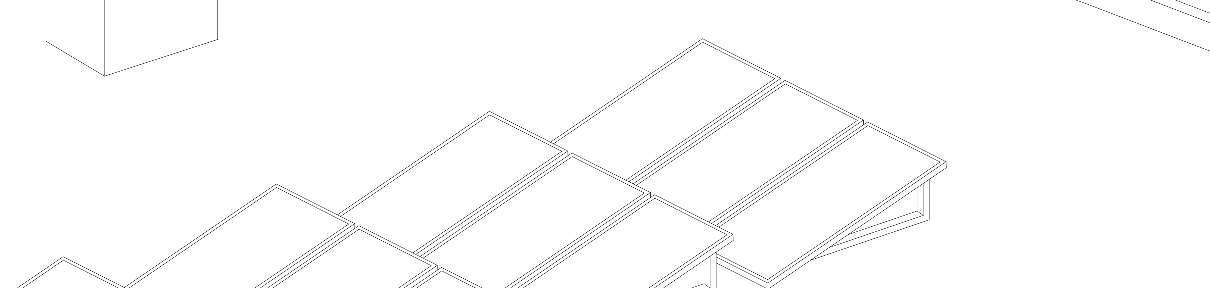

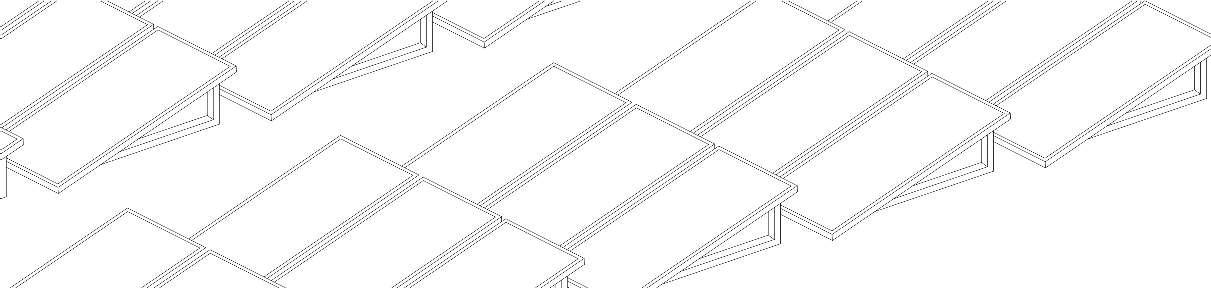

Además, tendremos una cubierta plana no transitable que servirá para esconder los shunts de instalaciones y albergará las placas fotovoltaicas que ayudarán a la eficienciaenergéticadel edificio.

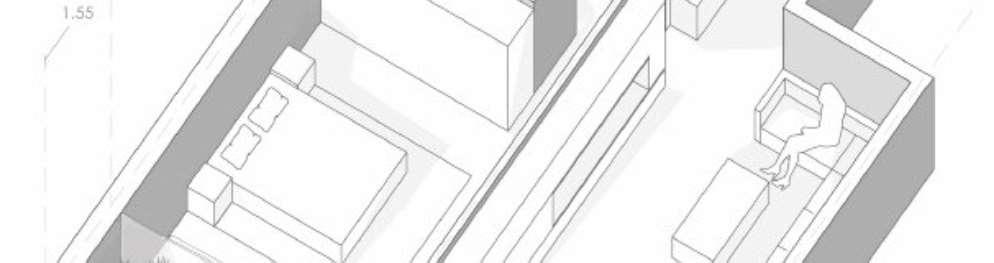

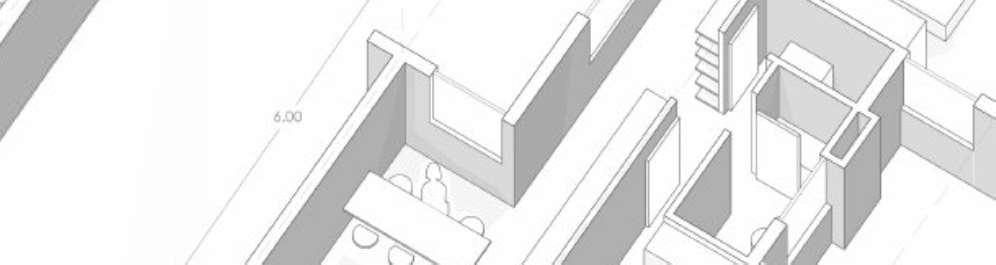

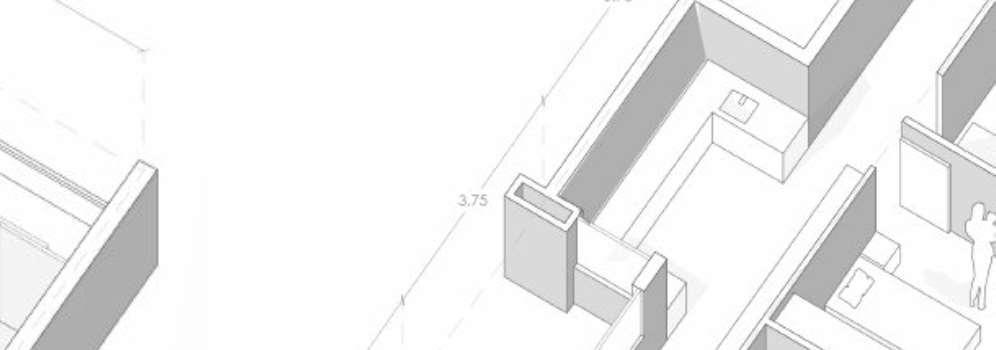

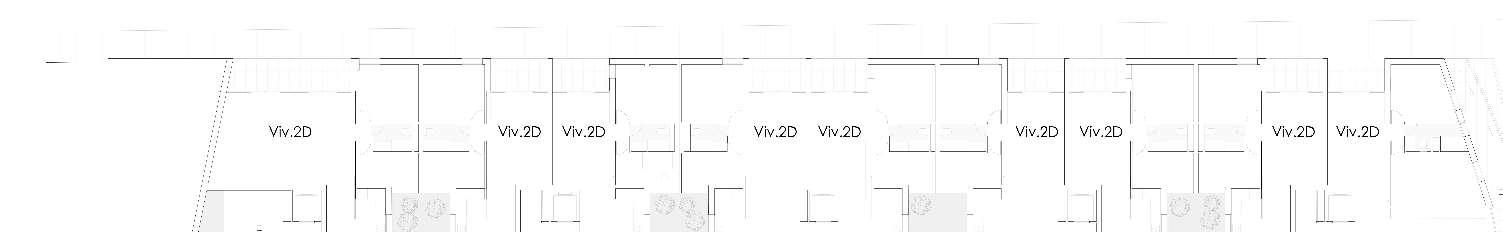

1 dormitorio 2 dormitorios
dormitorios

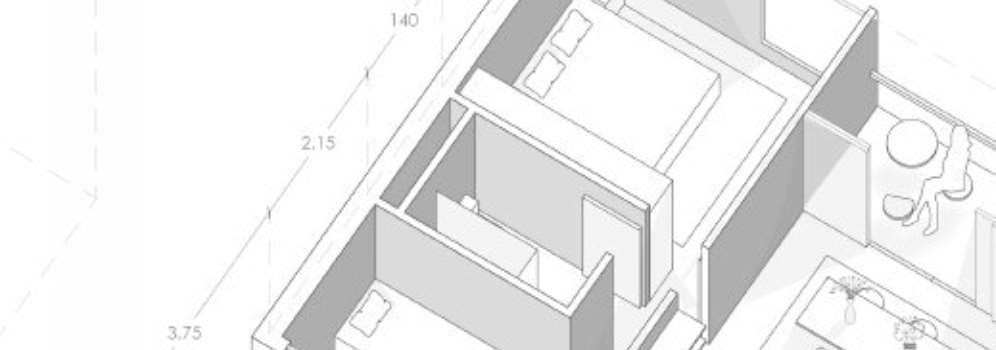

Terraza vivienda

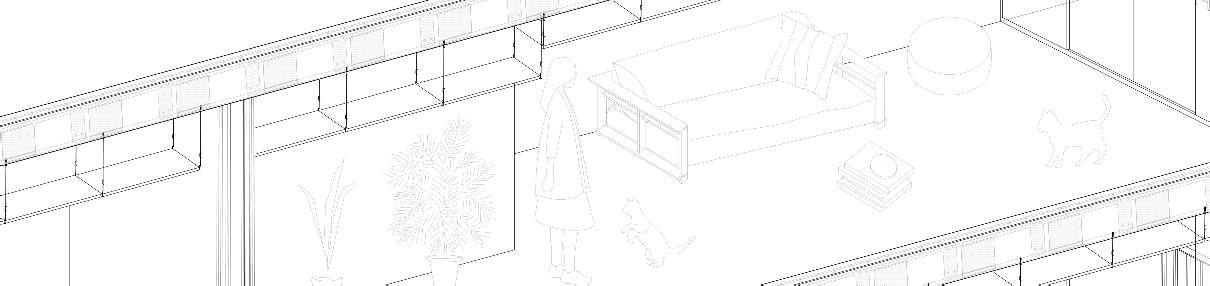

Interior vivienda

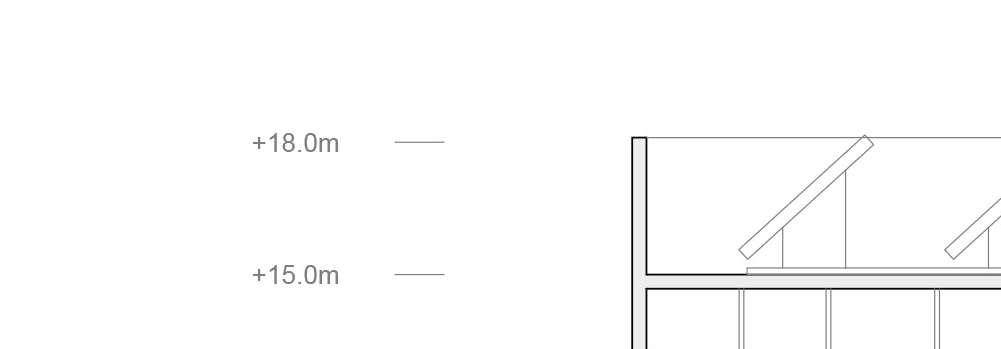

Planta Cubierta, +12.35m

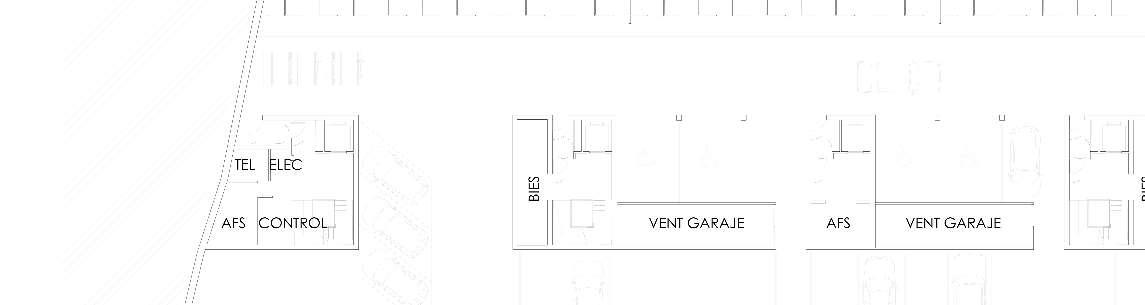

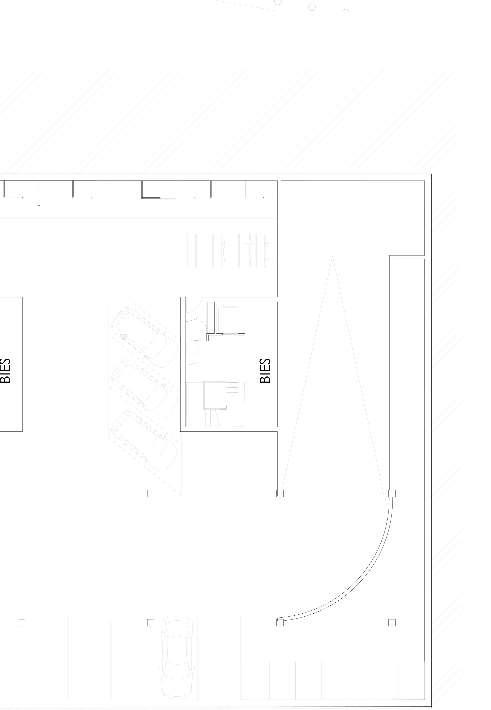

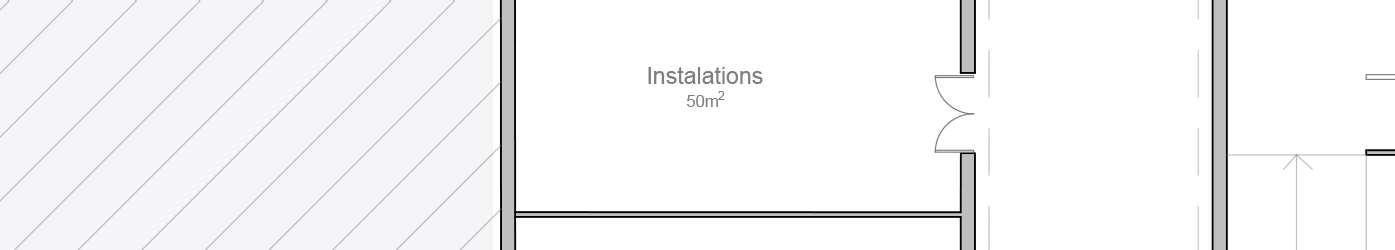

Planta Sótano, -2.50m
Planta Ático, +9.30m

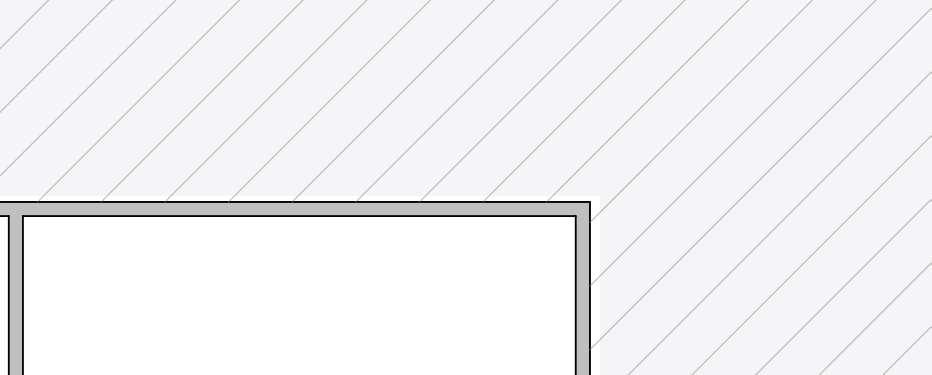

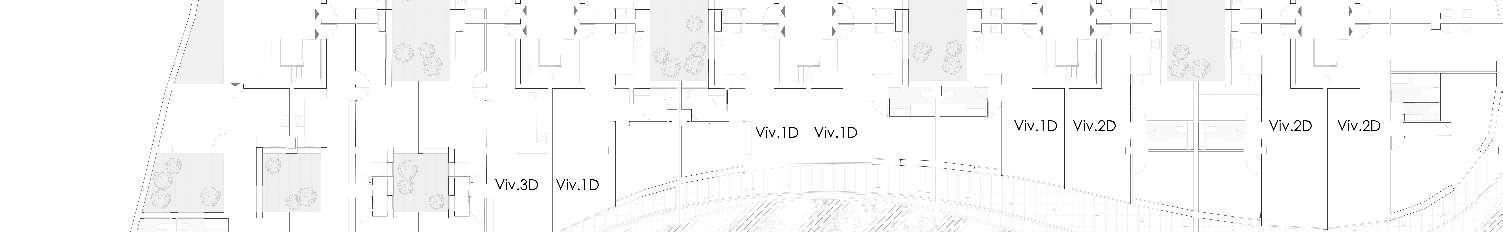

Planta Tipo, +6.25m
La estructura del proyecto sigue los ejes de diseño de 3.5x3.5m, teniendo así unas luces máximas de 7.5m entresoportes de hormigón armadoquesoportanunforjado bidireccionalde 35cm deancho concasetones cerámicosperdidos.Además,debidoalacurvaturadelforjadoseañadensoportesmetálicosquenollegana cimentaciónparaevitargrandesdeformacionesenelmismo.
Al tener planta sótano pondremos una losa arriostrante, la cual ayudará a arriostrar los encepados de los gruposdepilotes,evitaráfiltracionesdeaguaenelinteriordeledificioysoportarálasobrecargadeusopropio delaparcamientoytabiquería.Evitaremospilotajeporhincaparanodañarlasedificacionescolindantes,por loqueusaremospilotesperforadosinsitudebarrenacontinua,los cualestambiénnospermitiránteneruna rápidaejecuciónysonóptimosparalaprofundidadycargaquedebensoportar.
Esquema Estructural

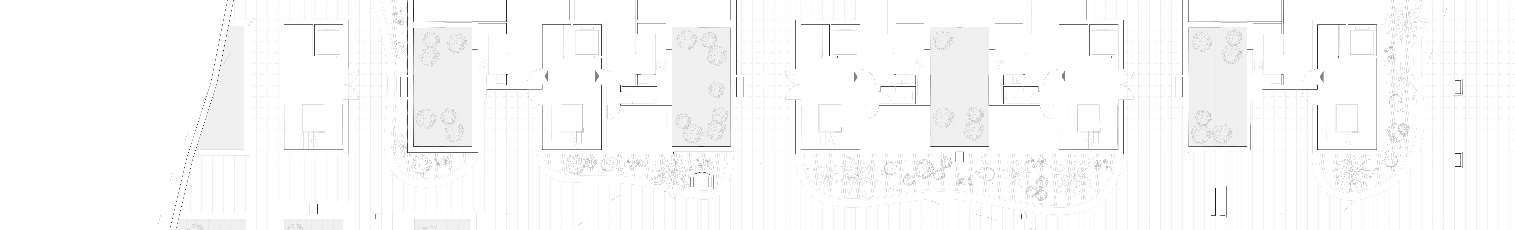

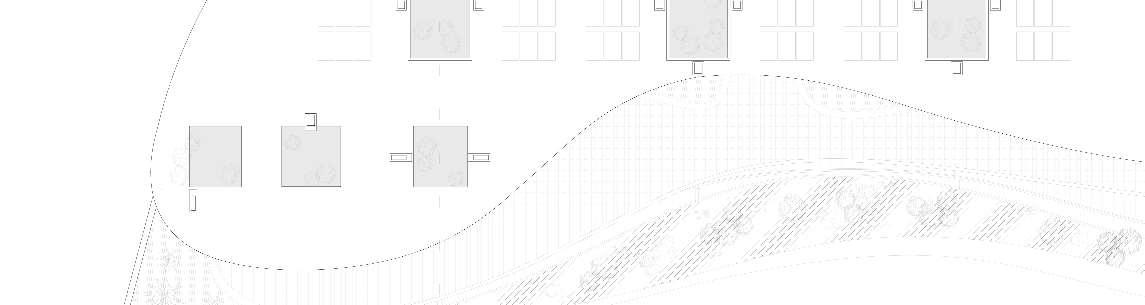

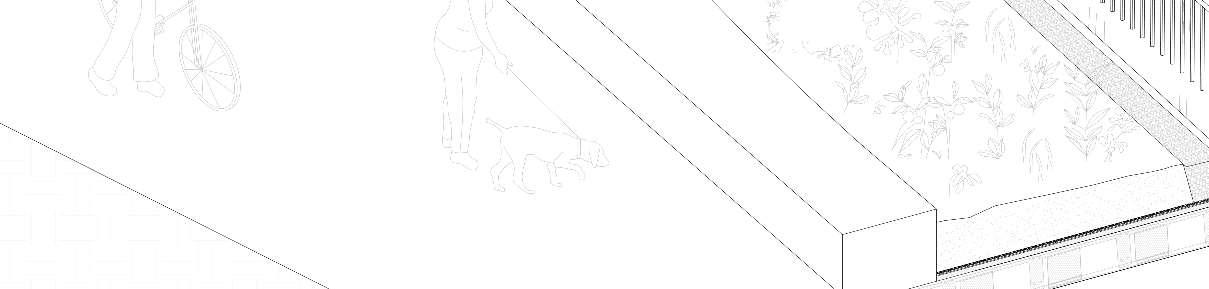

Plaza y planta ático

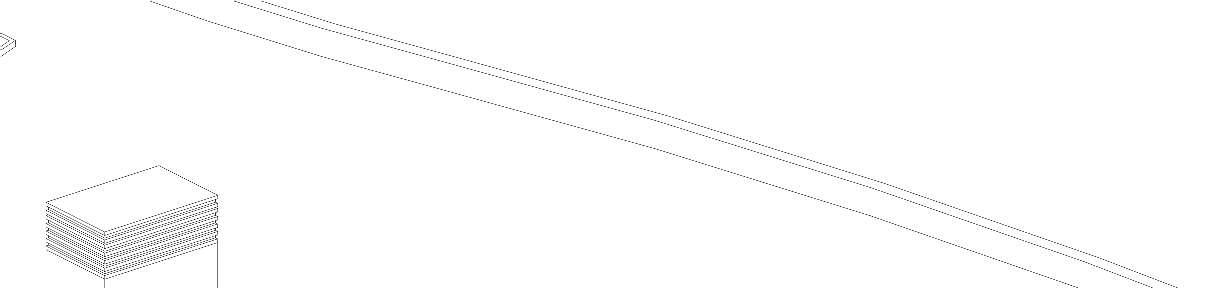

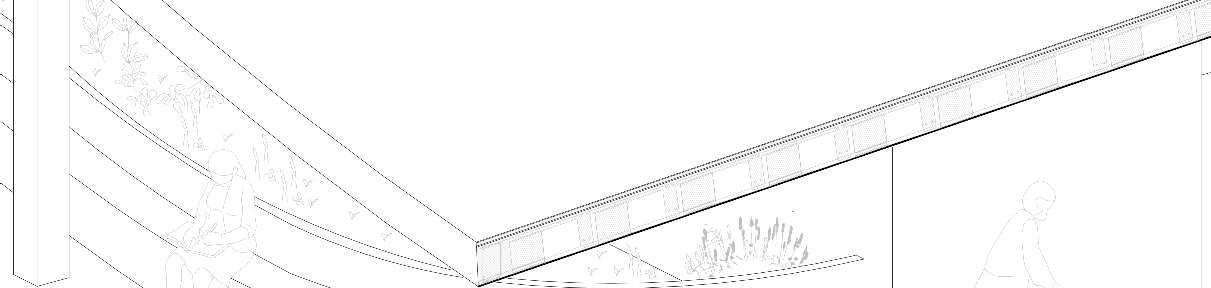

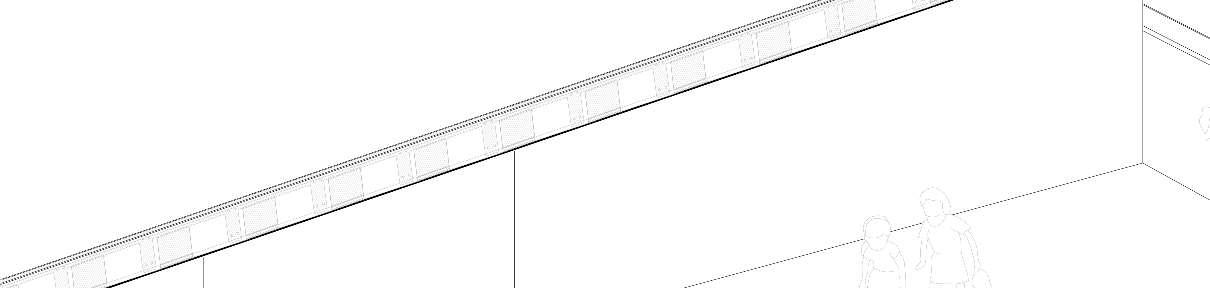

Vista general
EN CANAL RANILLAS, SEVILLA
Proyectos 10. 2022
Un teatro es un lugar de encuentro cultural que sirve de hito urbano en la ciudad. Normalmente el teatro clásico presta gran atención al espacio que ocupa el público, pero en este proyecto se prestará atención a todos los usuarios que lo ocupan, dividiendo el espacio entre el personal, el público y los actores para proporcionar a todos ellos espacios de calidad y relaciones entre ellos.
Como punto de partida, la parcela se encuentra en un punto urbano en el que confluyen diferentes vías.Porunlado,alsuryaloesteexisteunabarrera creadaporlacarreterayelaccesodesdeella,siendo unazonapocoamigableparalospeatonesperomuy útilparalamovilidad.
Por otro lado, al norte y al este, existe una gran zona residencial y un espacio público que termina en un gran lago.

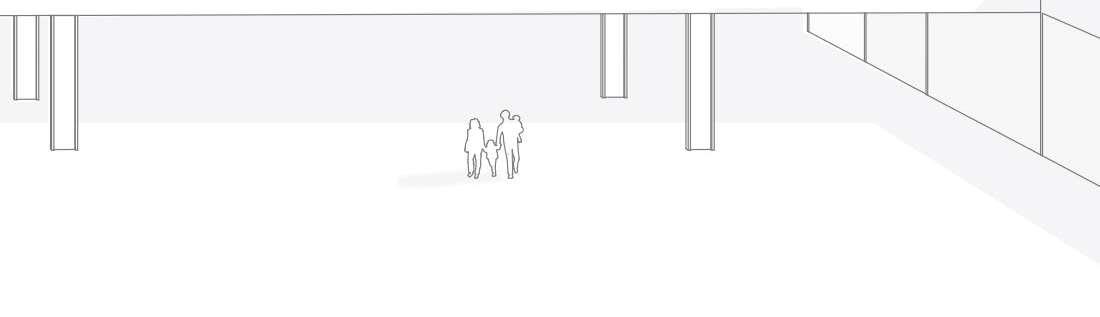

El teatro será por tanto un conector en esta zona, teniendounfácilaccesorodadoparalasmercancías a través de su fachada trasera mientras que su fachada principal sirve de telón de fondo al lago, dondeunaplazasemienterradadelimitaellugar.

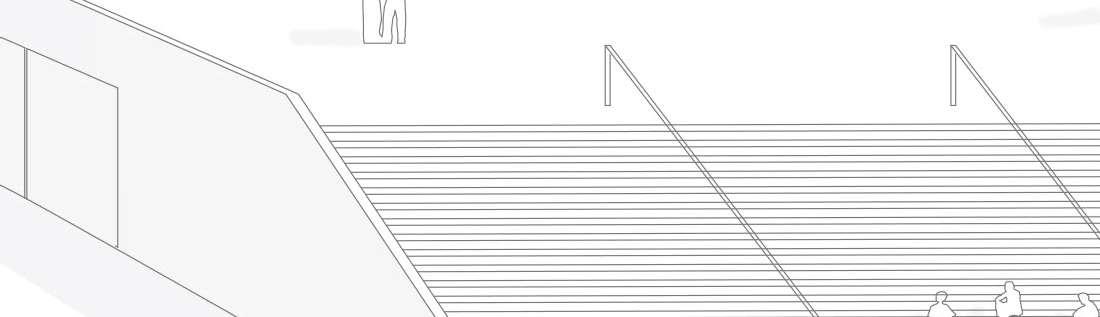

Además de los diferentes accesos al edificio y a los locales asociados, que pueden utilizarse para fines culturales o comerciales, también puede funcionar como teatro abierto. La fachada translúcida del edificio permitirá que la luz natural penetre en el interior, mientras que el exterior puede utilizarse como una gran pantalla para proyecciones.

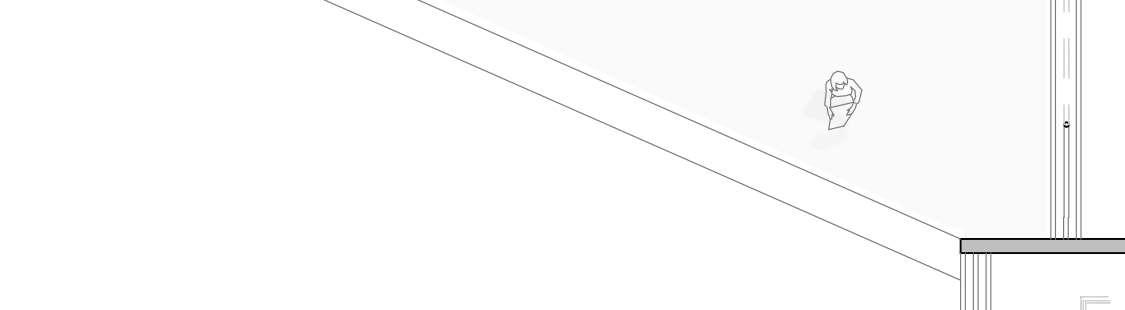

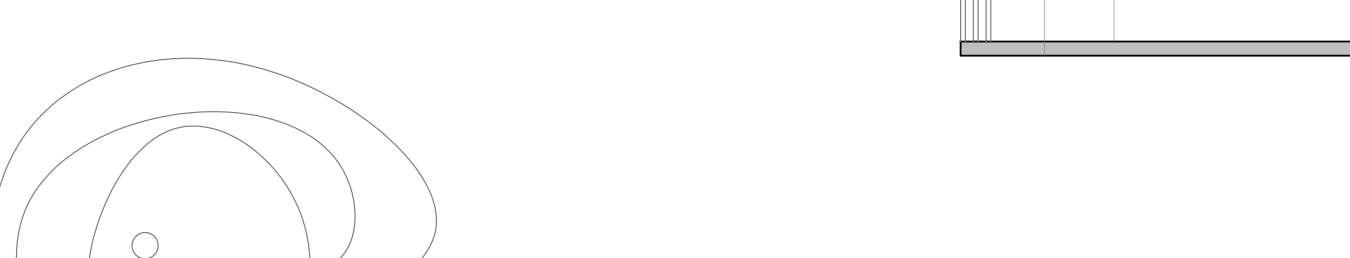

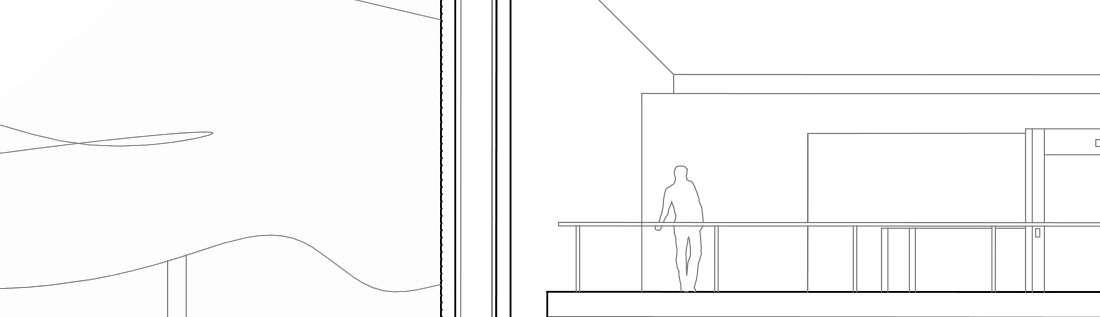

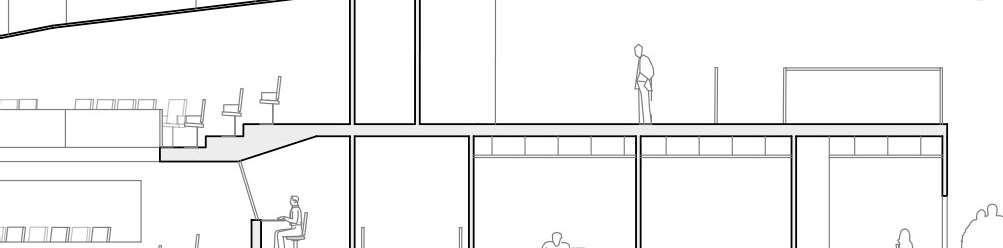

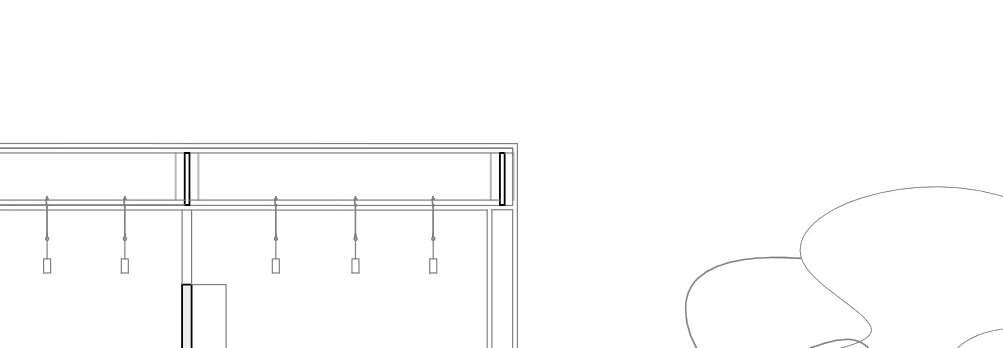

Sección Transversal

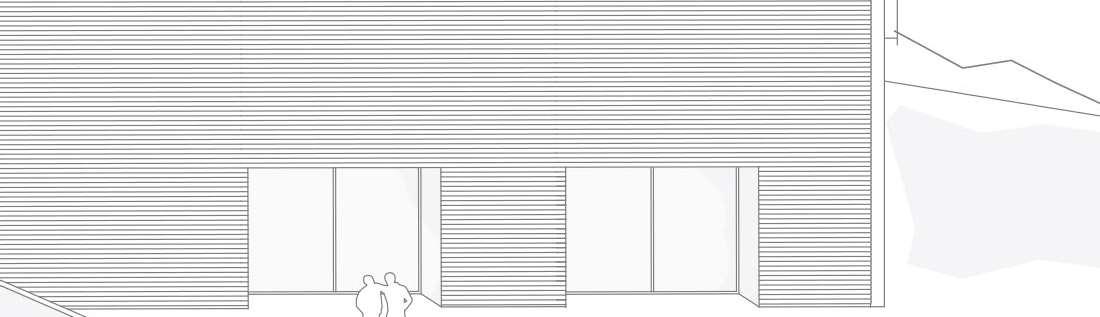

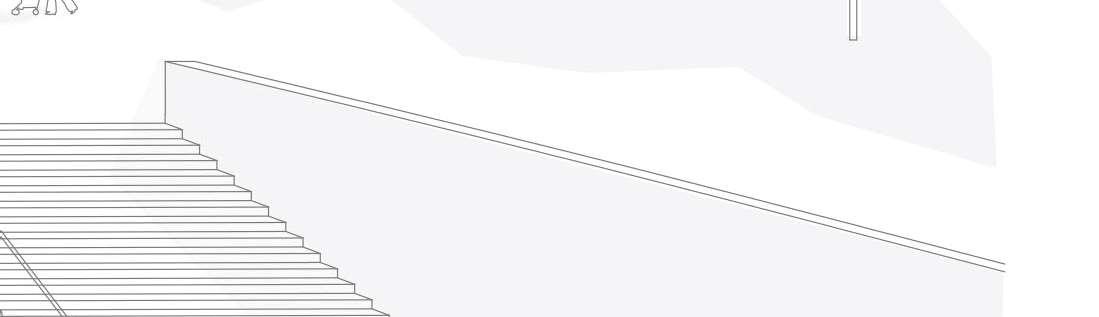

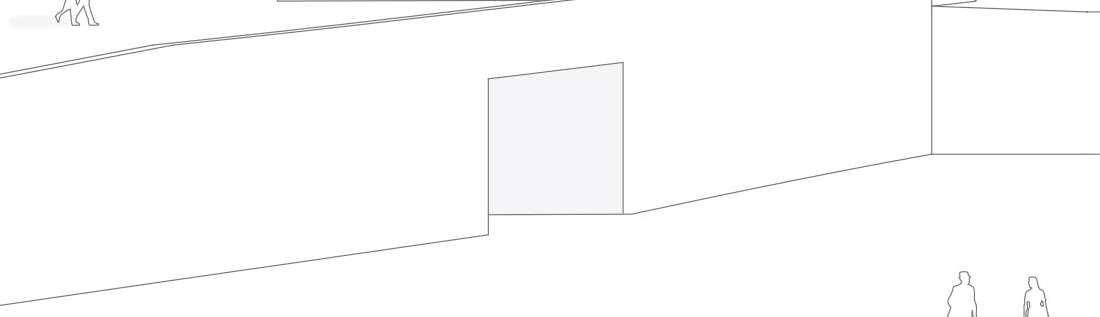

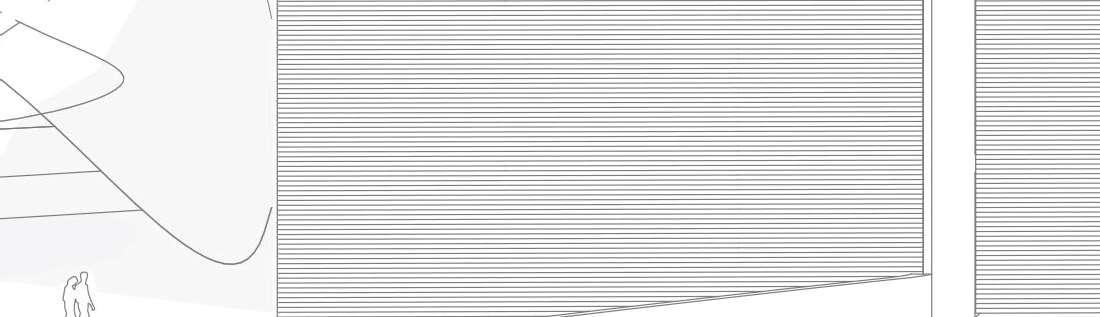

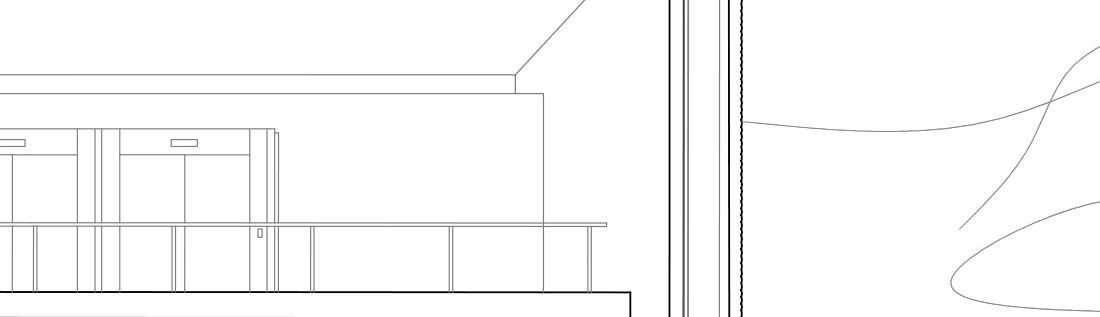

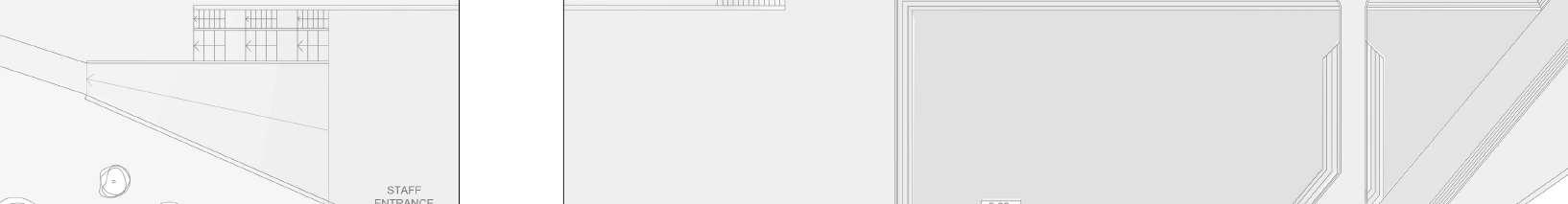

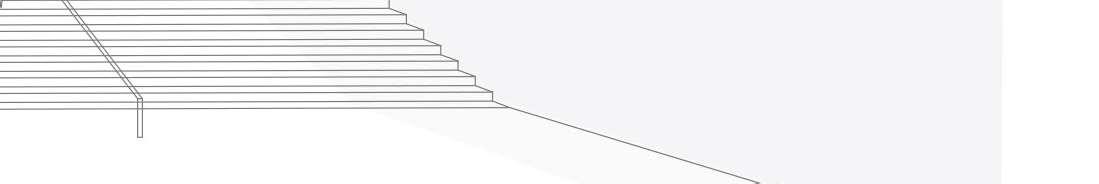

Alzado Principal

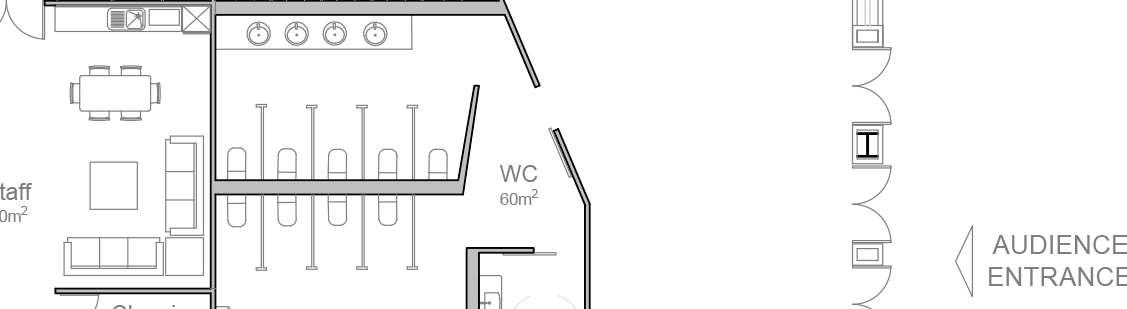

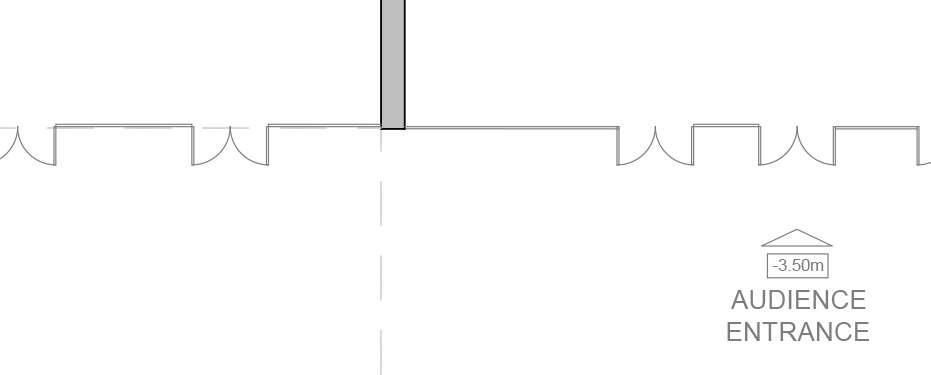

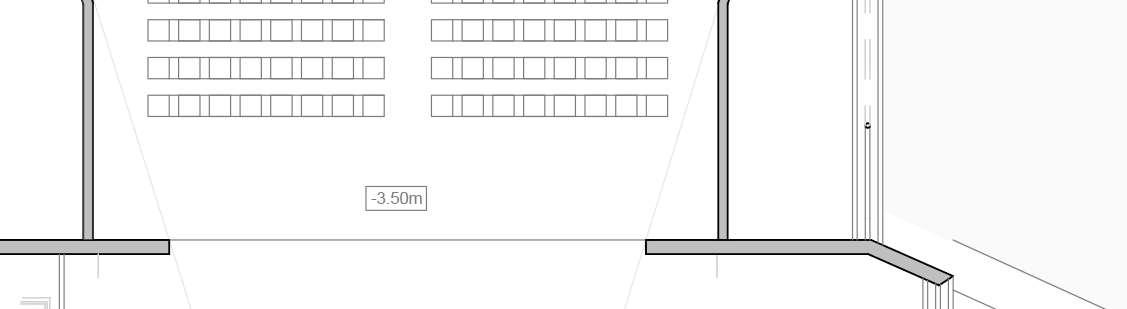

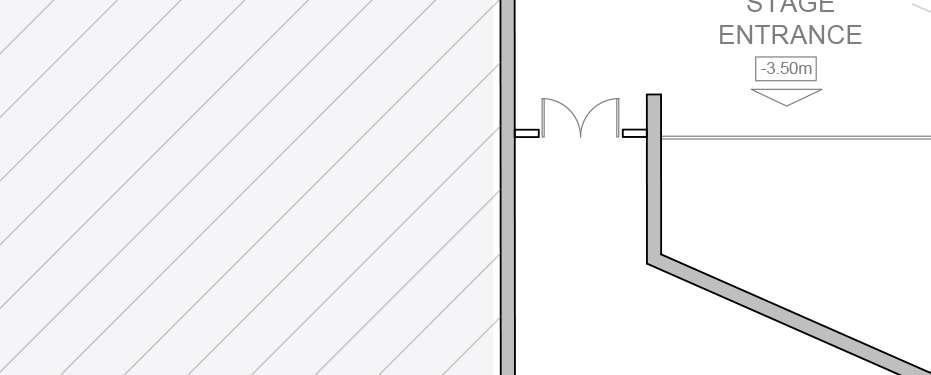

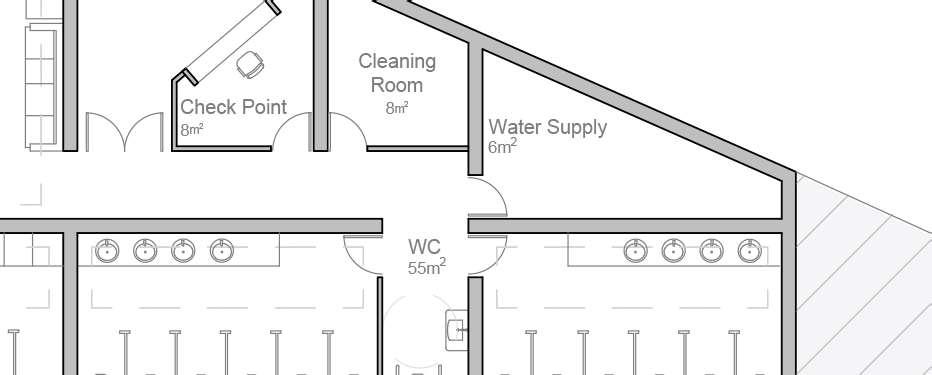

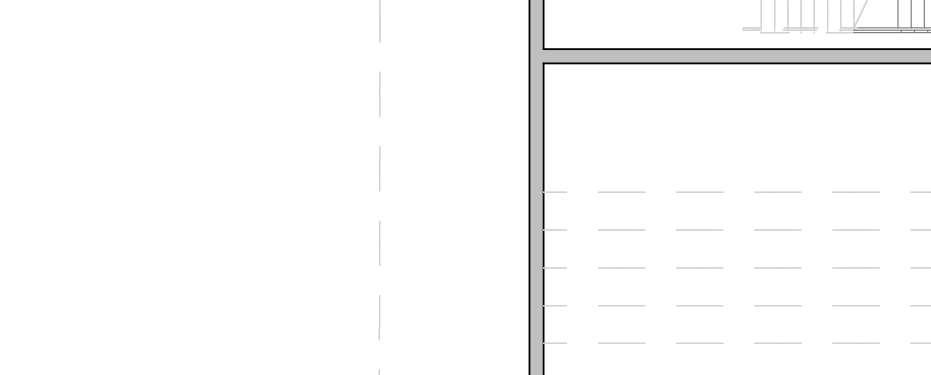

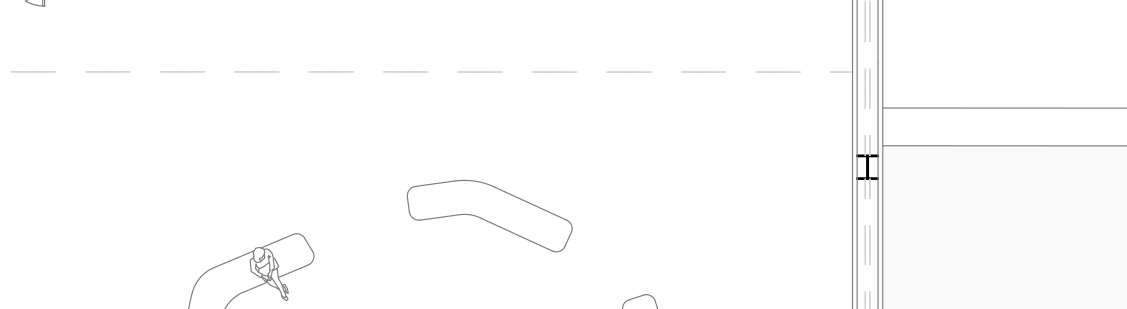

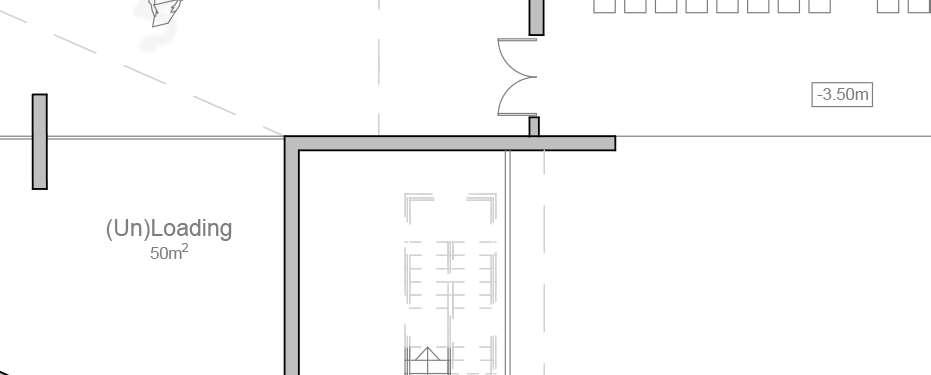

Planta Sótano, -3.50m

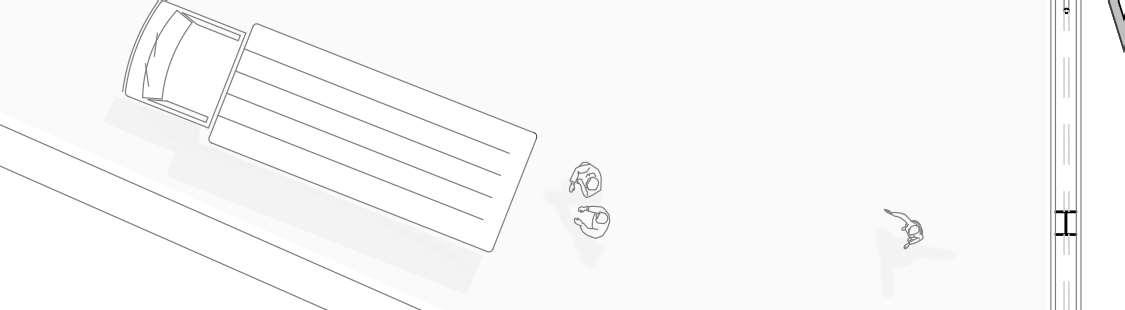

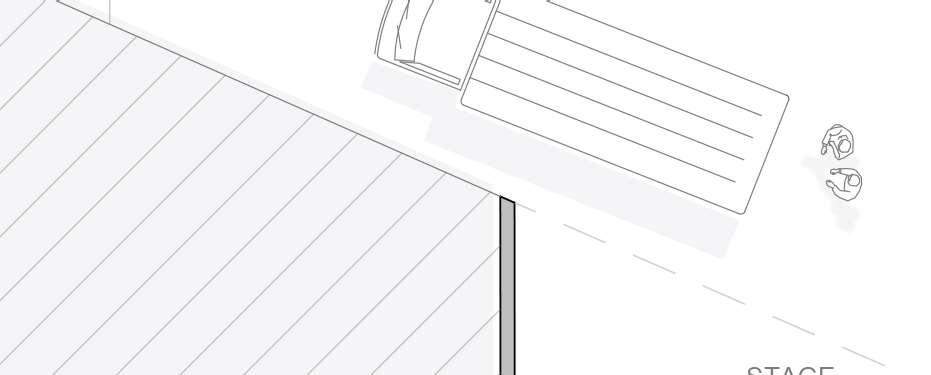

Acceso trabajadores, actores y mercancia mientras que se mantiene continuidad en la plaza.

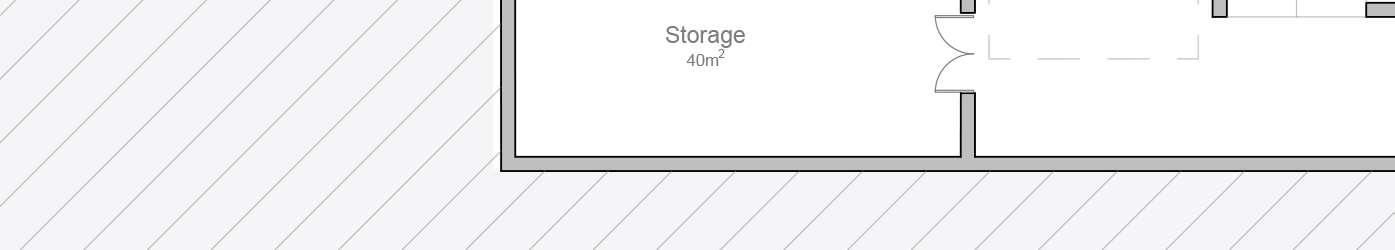

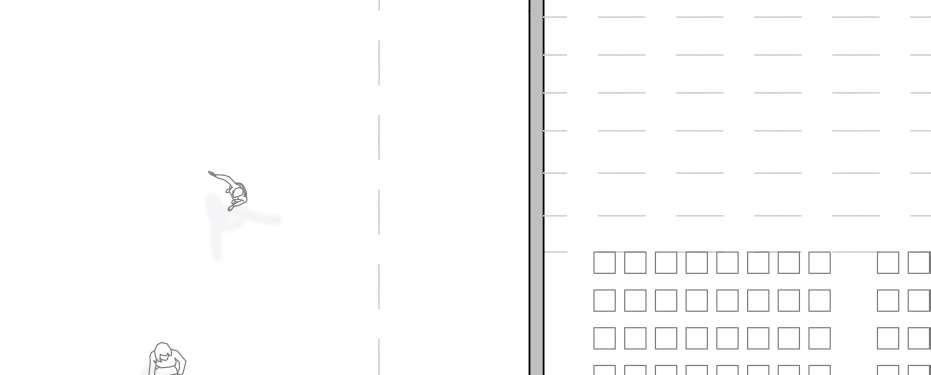

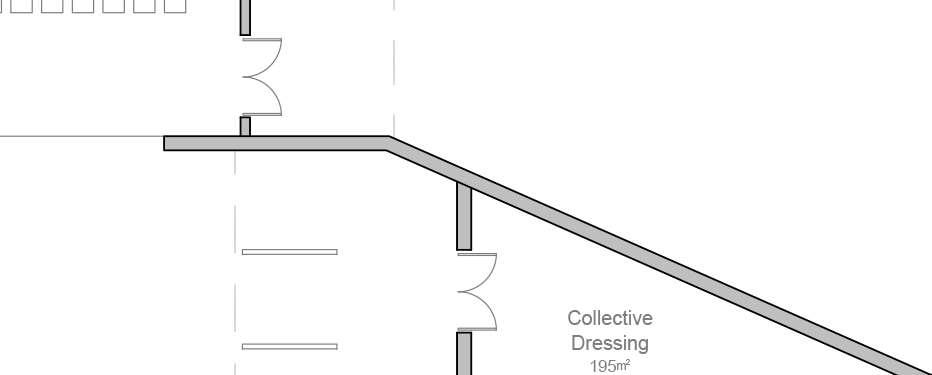

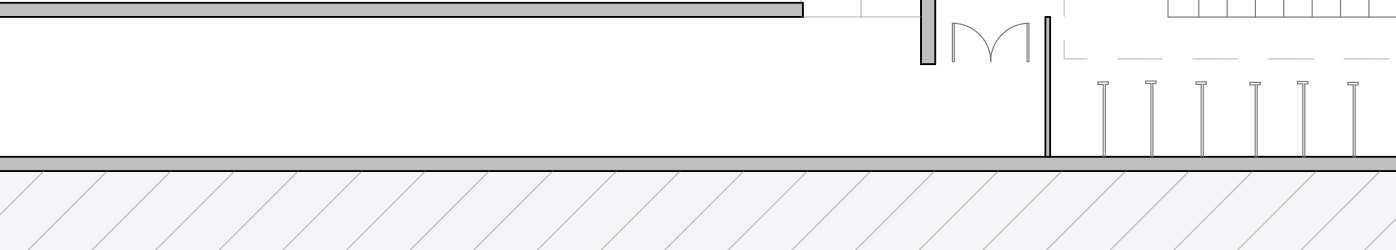

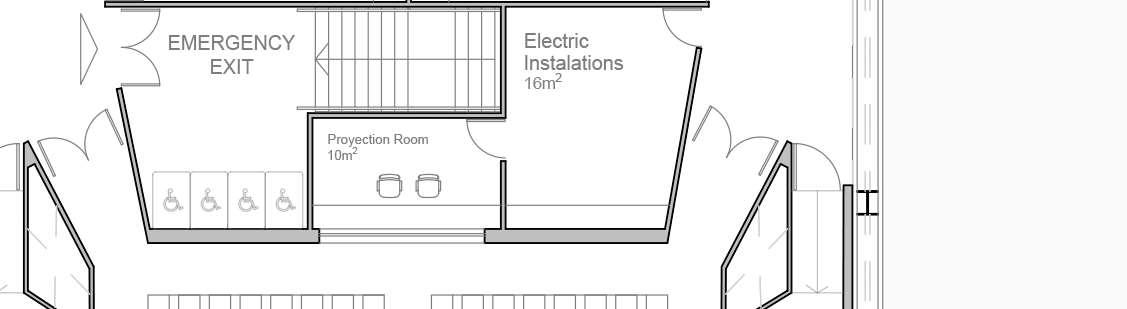

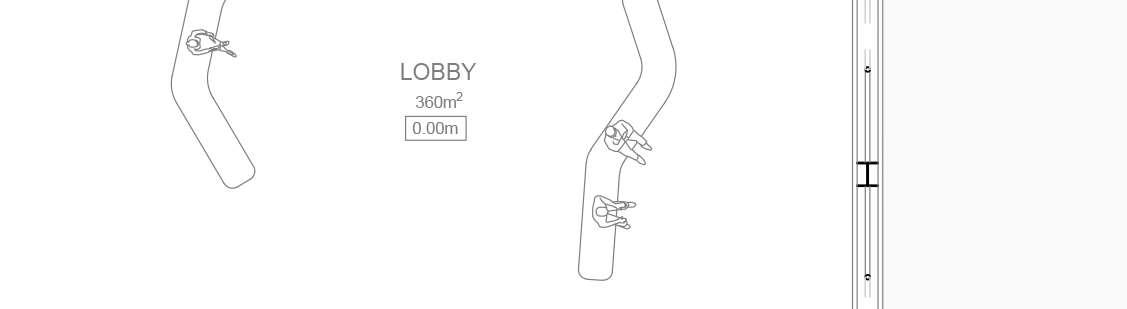

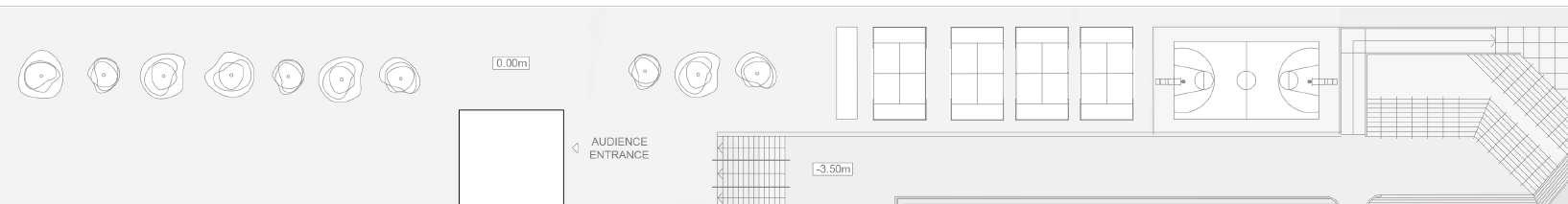

Planta Baja, 0.00m

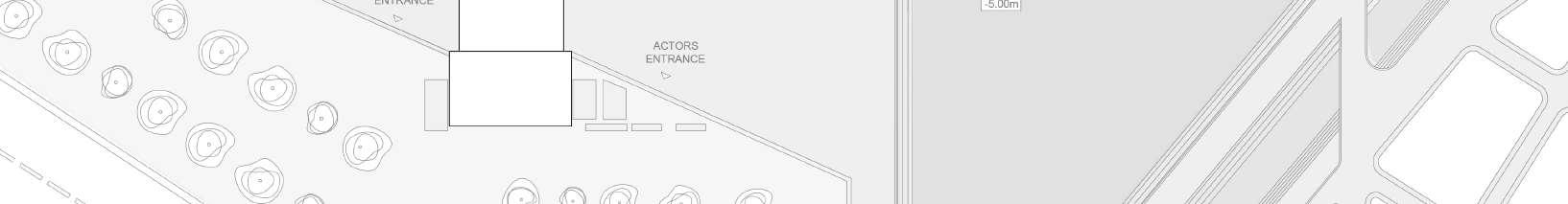

Acceso de espectadores.

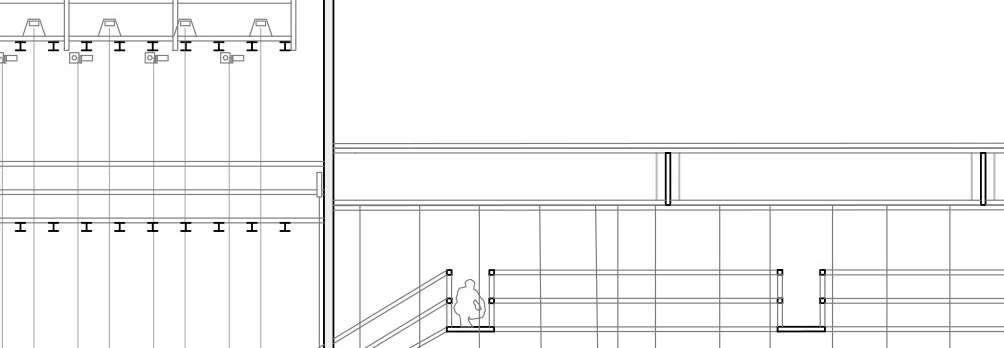

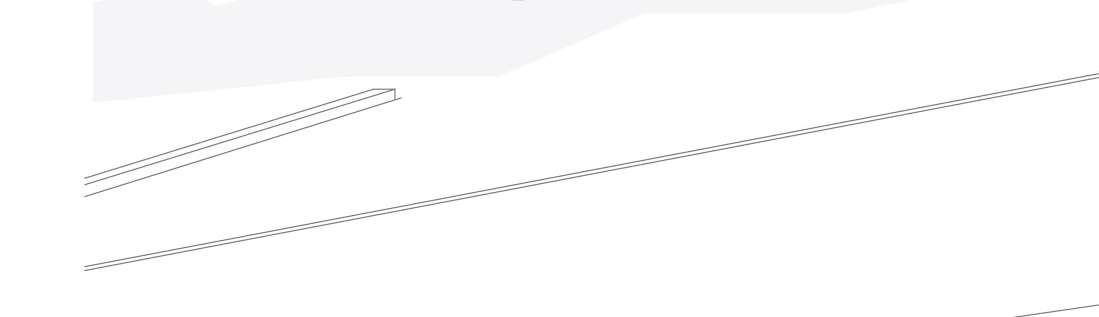

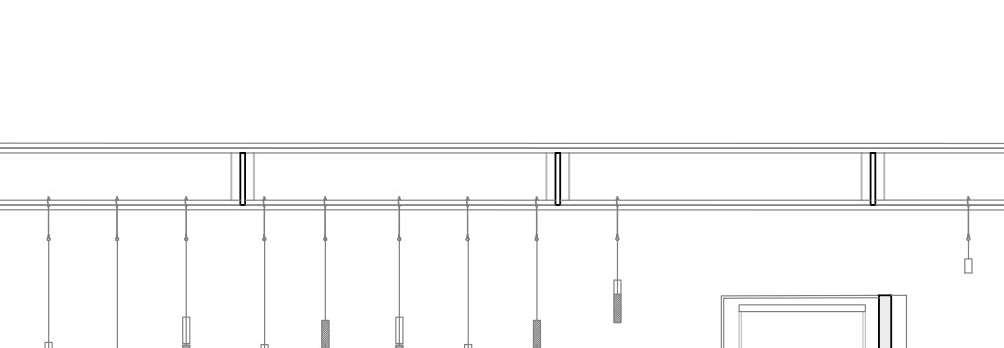

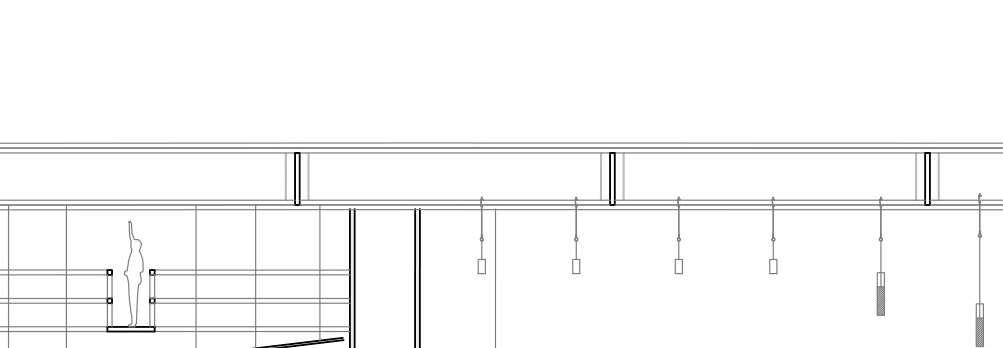

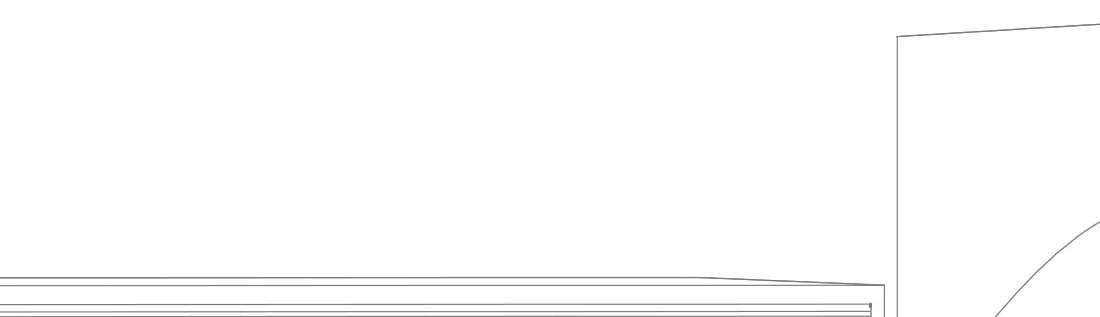

Sección Transversal B-B’

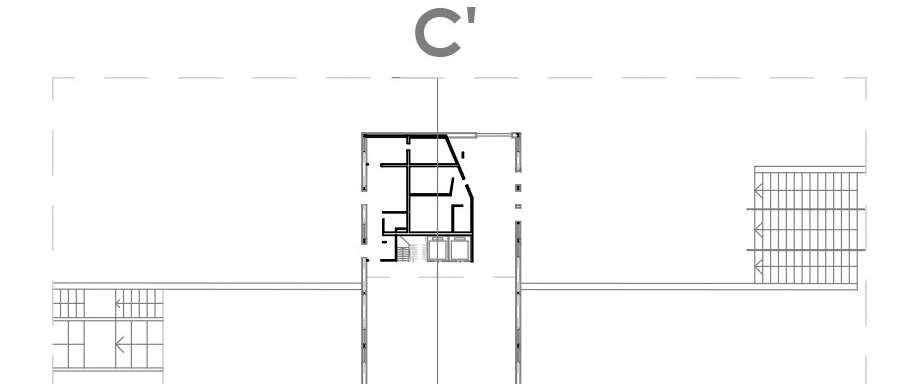

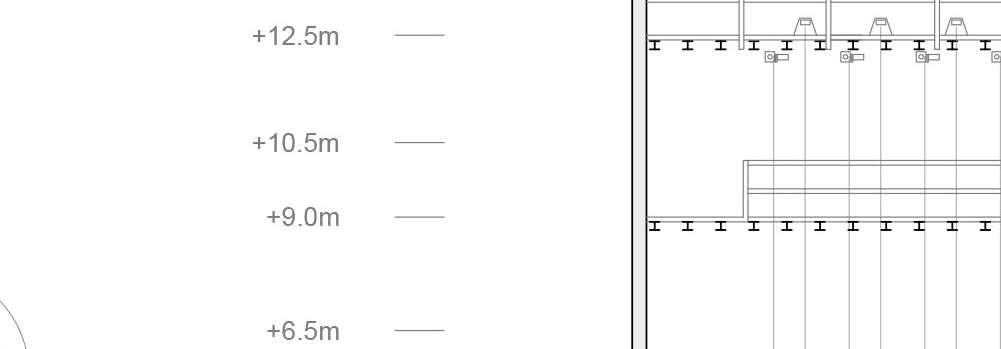

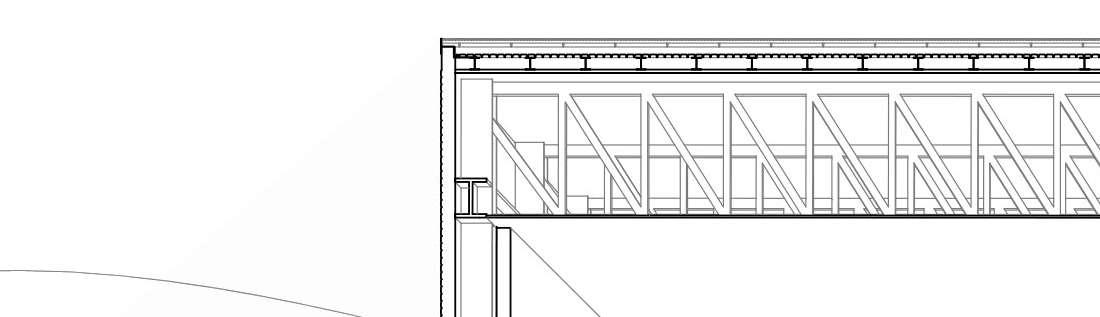

Sección Longitudinal C-C’

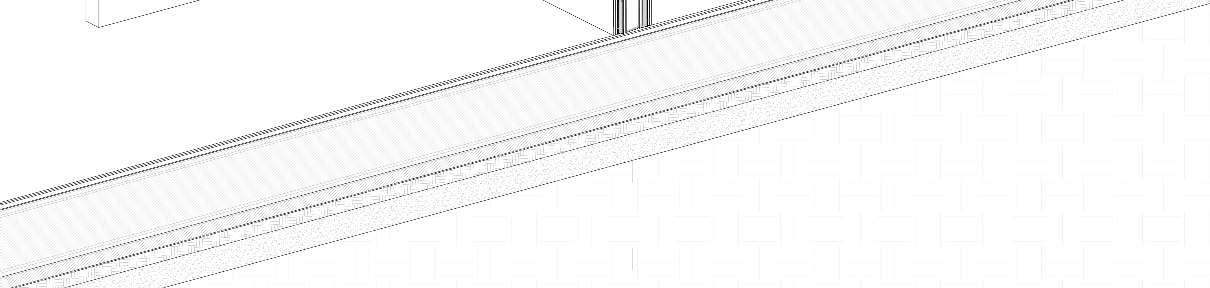

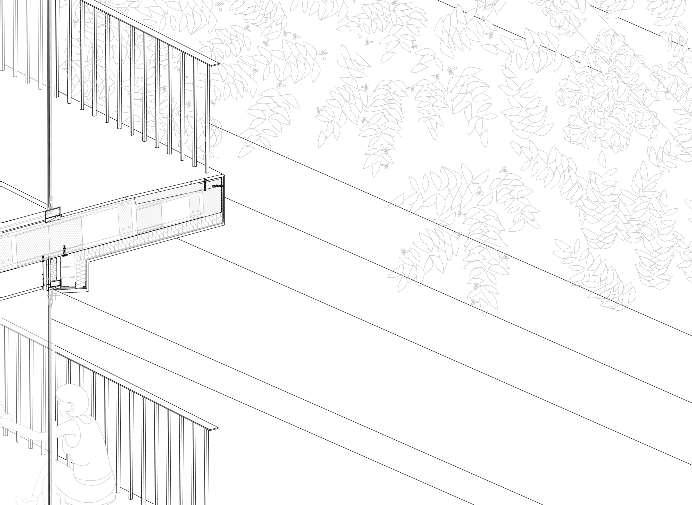

3. Detalle Encuentro Terreno 1/10
1.Black-enamelled extruded anodized aluminium on top of a panel anchored to the structure by two-way frame consisting of 40x20x1.5cm rectangular anodized aluminium tubes, black enamelled at 1m intervals
2. Heat and sound proofing. Durock volcanic rock wool rigid panel, Double Density, whose upper face is of high density. Top layer: 210 kg/m3; Bottom layer: 135 kg/m3. Euroclass: A1.λ= 0.038 W/(mK) Dimensions 120 x 100 x 8 cm
3. 2mm Waterproofing layer bituminous monolayer, adhered over LBM(SBS) 40- FV(125) asphalt primer.
4. Single-layer, chemically cross-linked, foamed, closed-cell polyethylene anti-impact sheet with an elastic internal structure, adhered to a 5 mm primer
5. Wooden panels with a 28 mm thick face on the lower side
6. 8mm Galvanized steel Corrugates Sheet
7. Corner trim plate e=15mm S355-J2 steel with hot-dip galvanized zinc coating e=70 microns
7. Corner trim plate e=15mm S355-J2 steel with hot-dip galvanized zinc coating e=70 microns
8. IPE 300 S355 steel beam with antirust primer, intumescent and fireproof paint for fire protection and total=3mm.
9. OMEGA T-profiles. Aluminum alloy 6063 T5 for truss composition.
10. External auxiliary structure, made up of 10mm stainless steel plate, laser cut and enamelled
11. Extruded methacrylate cladding sheets
12. Angle bracket for facade connection to structure. Made of steel-aluminum alloy by extrusion without welding H=768 mm. Fastening with round head screws LBS M8x50-8.8 with anti-rust oiling and self-drilling dowels SBD 130 mm long and O16 mm.
protection 3mm
14. Smooth finish concrete tile 40x60x5mm on plots SP1 80-130mm for floating floor
15. Bubbledeck slab system with 40 cm depth
14. Smooth finish concrete tile 40x60x5mm on plots SP1 80-130mm for floating floor
15. Bubbledeck slab system with 40 cm depth
16. Moisture-resistant gypsum plasterboard suspended ceiling with installation chamber e=40cm
17. Metal anchor plate of the column on M 2.5 bonding mortar e=12mm
18. Polished concrete with electrowelded mesh and spacers
19. Concrete paving block 2000x1000x50mm over mortar M 2.5 e=12mm
20. Pedestal Reinforced concrete h=40cm with steel reinforcement S275JR Ø16

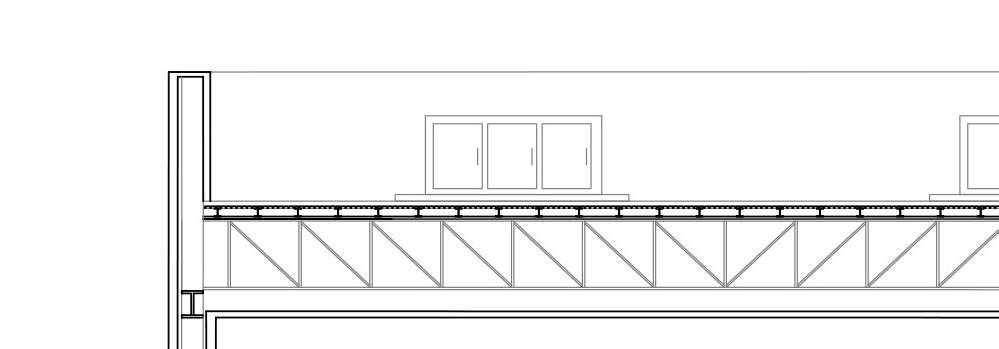

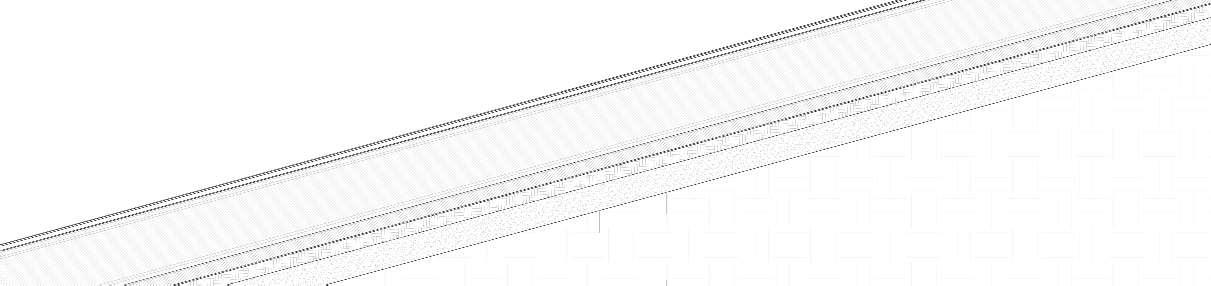

Detalle Cubierta 1/10

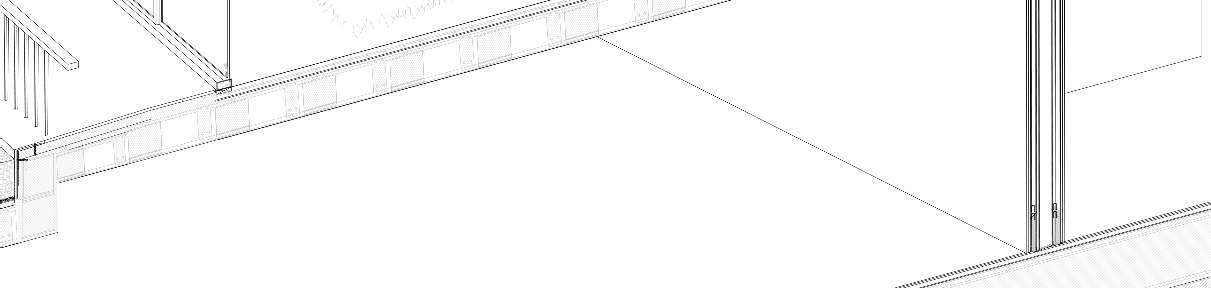

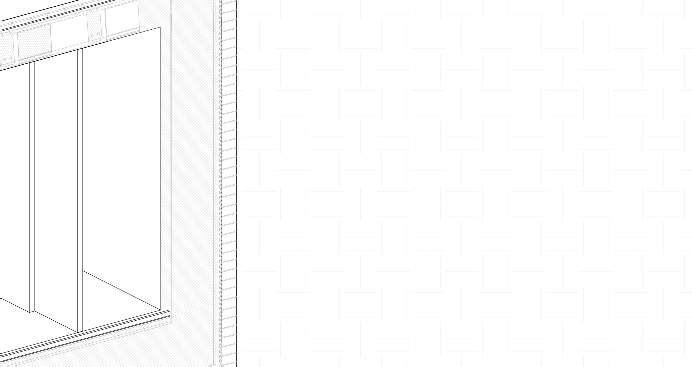

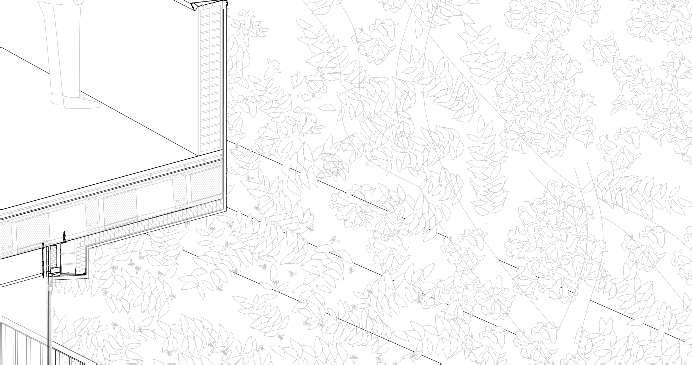

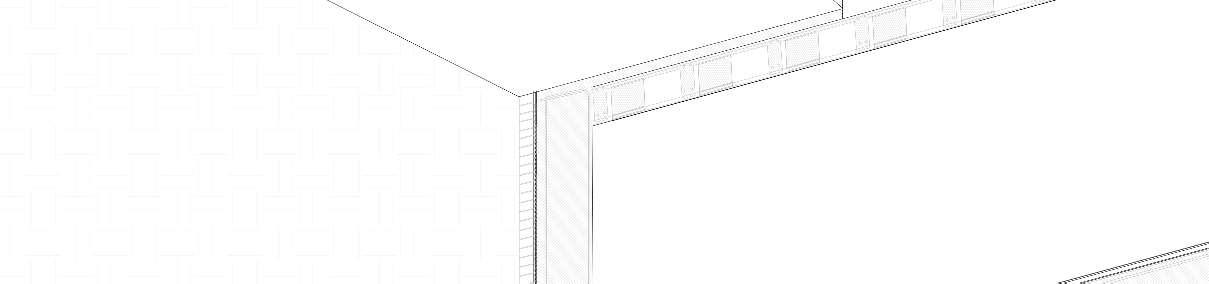

2. Detalle Fachada 1/10
