Specifiche tecniche.
Spirito interurbano, ora 100% elettrico
2
3
GAMMA SOSTENIBILE DI AUTOBUS E PULLMAN
FOR A BETTER LIFE. Contenuti Spirito interurbano Design all'avanguardia Comfort al volante Notevole portata di passeggeri Massima autonomia Sicurezza Massima accessibilità Dotazioni Verso l'elettrificazione I nostri servizi
04 07 08 09 10 12 14 15 17 18
4
5
SPECIFICHE TECNICHE IRIZAR i3
Configuri l'Irizar i3 in base alle sue esigenze:
Low entry

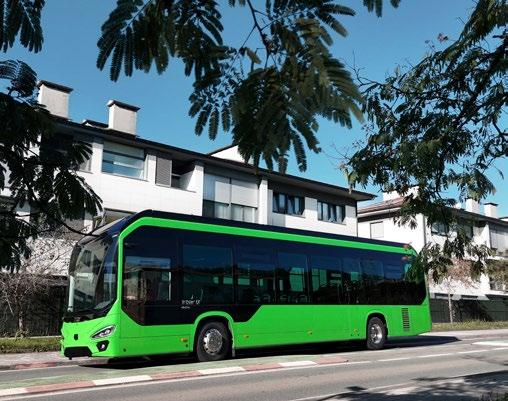

VEICOLO INTERURBANO 100% ELETTRICO E SILENZIOSO
12.75 metri A due assi
L'Irizar i3 100% elettrico, sviluppato per migliorare l'efficienza nei veicoli di classe II. La gamma di elettromobilità di Irizar per la mobilità interurbana, con un design completamente nuovo per un veicolo silenzioso e a zero emissioni. Questo nuovo veicolo si presenta con una riduzione fino a 1.000 kg grazie all'utilizzo di componenti più resistenti e leggeri. Inoltre, massimizza il numero di passeggeri mantenendo le stesse caratteristiche dell'intera gamma di veicoli Irizar.
14.90 metri
L'Irizar i3 è disponibile in due configurazioni, Low Entry e Normal Floor, per adattarsi alle necessità di ciascun operatore. Un veicolo versatile, accessibile e che massimizza lo spazio del bagagliaio nella sua versione Normal Floor.
A tre assi
* Le configurazioni possono variare in base al paese produttore del telaio.

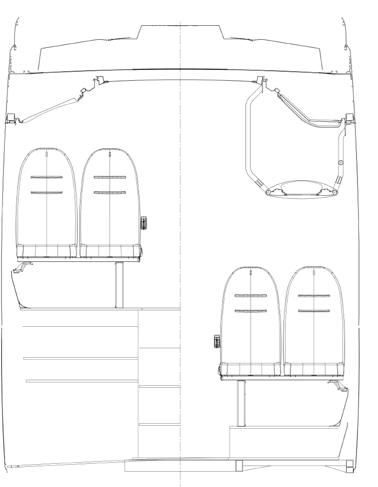

Dimensioni
Pavimento elevato nella zona posteriore
Pavimento liscio nella zona anteriore
Pavimento normale

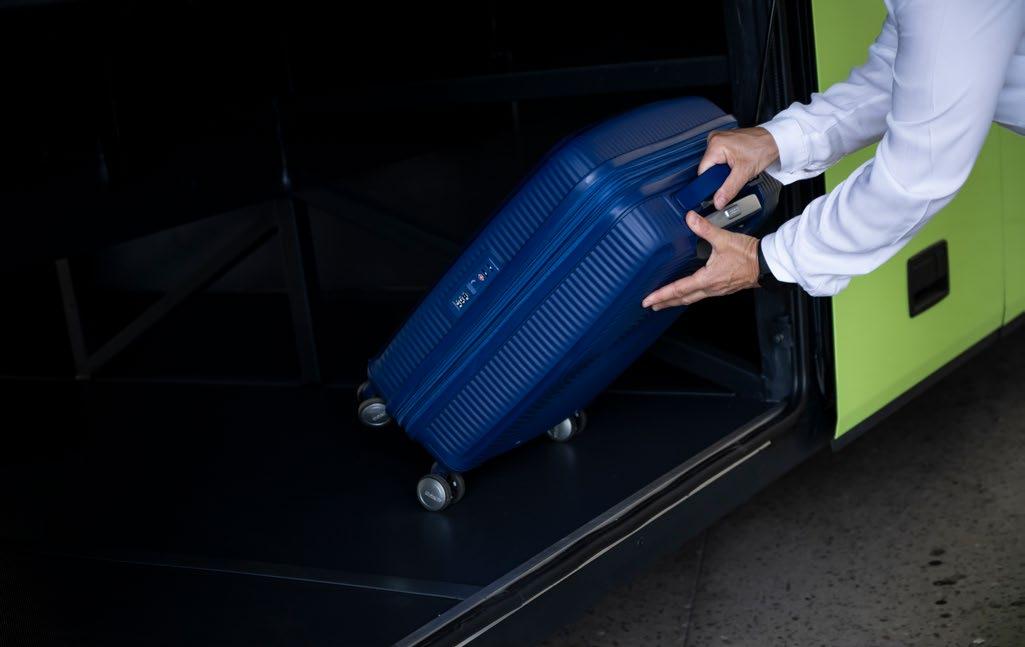

Bagagliaio
Lunghezza
Da 12.75 m (2 assi) fino a 14.90 m (3 assi)
Altezza massima
3.550 mm
Larghezza
2.543 mm
Distanza tra gli assi
6.444 mm / 7.050 mm
Sporgenza anteriore
2.840 mm
Sporgenza posteriore
3.470 mm / 3.550 mm
Altezza interna
2.600 mm
Angolo attacco
7,1º
Angolo uscita
7,1º
Larghezza porta anteriore
730 mm
Larghezza porta centrale/posteriore
1.200 mm
Altezza scalino porta anteriore
340 mm (270 mm con inginocchiamento)**
Altezza scalino porta centrale/posteriore 360 mm (290 mm con inginocchiamento)** Raggio d'inerzia ** Varierà in funzione del telaio.
11.541 mm (12,75 m) / 12.300 mm (14,90 m)
6
7
SPECIFICHE TECNICHE IRIZAR i3
Configurare l'Irizar i3 in base alle esigenze del cliente:
Normal Floor
12.2 metri A due assi
14.99 metri A tre assi
* Le configurazioni possono variare in base al paese produttore del telaio. Disponibilità di lunghezze differenti.
Dimensioni Lunghezza
Da 12.2 m (2 assi) fino a 14.99 m (3 assi)
Altezza massima
3.550 mm
Larghezza
2.543 mm
Distanza tra gli assi
5.940 mm / 7.290 mm
Sporgenza anteriore / posteriore
2.790 mm / 2.690 mm
Sporgenza posteriore
3.470 mm / 3.550 mm
Altezza interna
2.600 mm
Angolo attacco
7,1º
Angolo uscita
7,1º
Larghezza porta anteriore
730 mm
Larghezza porta centrale/posteriore
Fino a 1.200 mm Opzione porta singola o doppia
Altezza scalino porta anteriore
340 mm (270 mm con inginocchiamento)**
Altezza scalino porta centrale/posteriore
360 mm (290 mm con inginocchiamento)**
Raggio d'inerzia
10.871 mm (12,2 m) / 12.436 mm (14,99 m)
Capacità bagagliaio
Fino a 7,1m3
** Varierà in funzione del telaio.

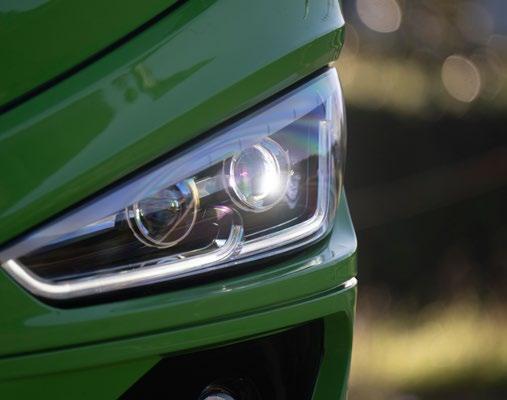

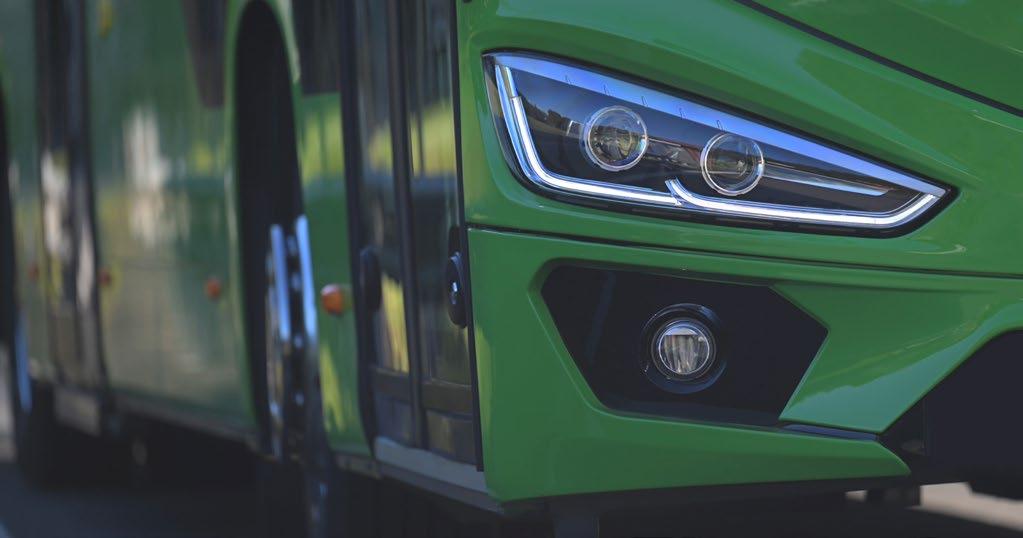

DESIGN ALL'AVANGUARDIA L'Irizar i3 elettrico presenta un design completamente all'avanguardia. Con un frontale più aggressivo e linee più marcate, si allinea al resto della gamma di veicoli Irizar. Un veicolo, completamente progettato per il futuro sostenibile dell'ambiente interurbano: silenzioso e a zero emissioni. Inoltre, in questo nuovo design, sono stati rivisti i materiali strutturali. Grazie all'applicazione di componenti più leggeri e resistenti, si è potuto ridurre il peso di 1000 kg. Spicca la sua autonomia, che consente di effettuare oltre 400 km con una sola carica al giorno, per favorire l'operatività di tutti i clienti. Inoltre, nella versione Normal Floor dell'Irizar i3 elettrico, si massimizza la capacità del bagagliaio, con l'obiettivo di agevolare la mobilità interurbana.
Zero emissioni
Zero rumore
Design all'avanguardia
Autonomia
Bagagliaio * Versione Normal Floor
8
9
SPECIFICHE TECNICHE IRIZAR i3

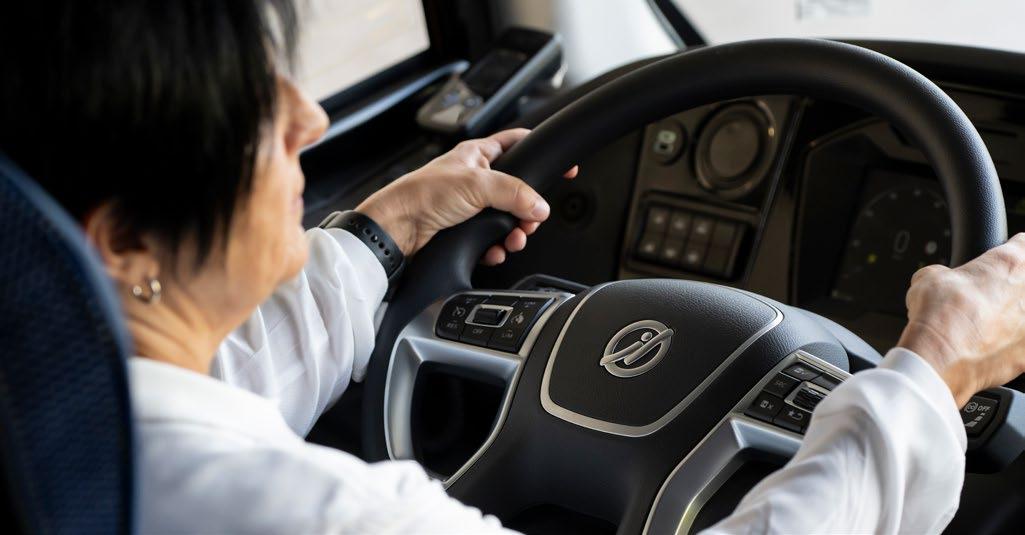

MASSIMO COMFORT AL VOLANTE
NOTEVOLE CAPACITÁ DI PASSEGGERI
Viene riprogettato il cruscotto migliorando le prestazioni e ottimizzando il comfort del conducente
Il nuovo Irizar i3 elettrico mantiene le medesime prestazioni del resto della gamma di veicoli Irizar
Il posto di guida, in via opzionale, può essere mobile, con un design sviluppato secondo i criteri ISO16121 e VDV234.
CONDUCENTE
LOW ENTRY
Sedile conducente in moquette
NORMAL FLOOR

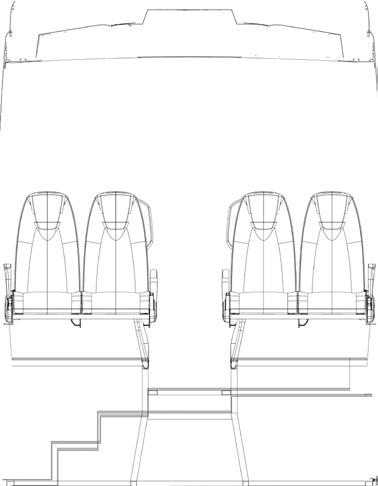

ZONA PASSEGGERI
LOW ENTRY

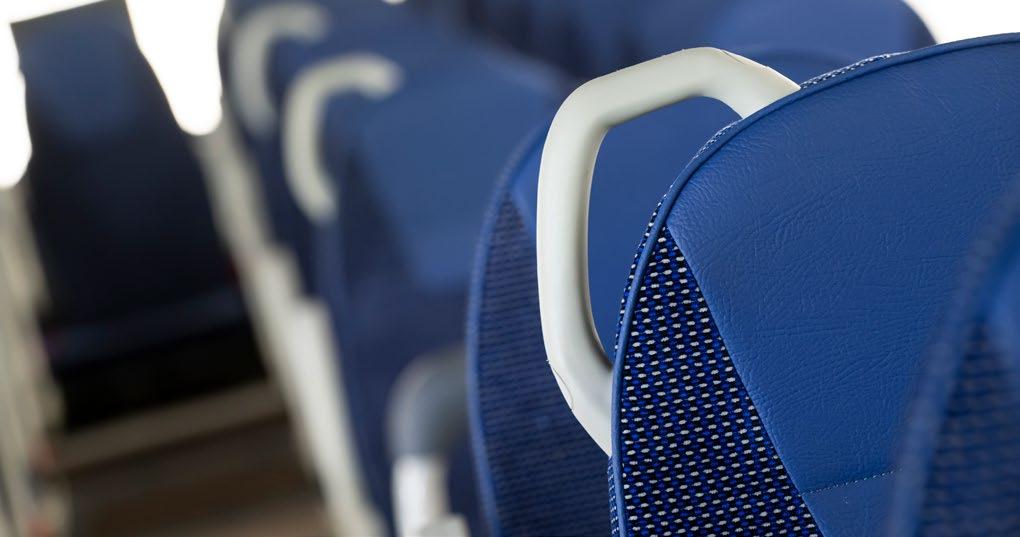

Sedili standard i3
Braccioli sul sedile conducente
opzionale
Sedile conducente riscaldato e ventilato
opzionale
NORMAL FLOOR n/a
Sedili i4
opzionale
Opzioni di cintura di sicurezza a 2 punti sui sedili
opzionale
opzionale
Base per distributore automatico
Braccioli fissi a corridoio
opzionale
opzionale
Caricatore da 12 V per il conducente
Braccioli ripiegabili a corridoio
opzionale
opzionale
Tendine parabrezza ad azionamento elettrico
Cappelliere
opzionale
Porte del bagagliaio pneumatiche
n/a
opzionale
Sistemi di informazioni
opzionale
opzionale
Vettore / Sedile universale (ud.)
opzionale
opzionale
USB (su sedili o maniglioni)
opzionale
opzionale
Podest per il posizionamento di sedili in zona PMR ( per spazio PMR )
opzionale
opzionale
Volante multifunzione
Cassa forte sotto al posto di guida Pannello per chiusura completa anti-vandalo al posto di guida
opzionale
10
11
SPECIFICHE TECNICHE IRIZAR i3
MASSIMA AUTONOMIA L'Irizar i3 elettrico vanta un'autonomia di oltre 500 km
SISTEMA DI STOCCAGGIO DI ENERGIA
PROPULSIONE Potenza nominale
260 kW (350 CV)
Tecnologia delle batterie
Ion-Litio
Sistema di trazione
Motore elettrico sincrono centrale
Energia stoccata
Più di 500 kWh*
Trasmissione
Scatola integrata a 3 velocità
Autonomia
Oltre 500 km
Potenza nominale
260 kW / 380 kW
Tempo di ricarica
2-5 ore**
Potenza massima
325 kW / 400 kW
Coppia massima
2.000 Nm (Output 15.000 Nm)
Velocità massima
100 km/h
*Possibilità di adattarla alle necessità del cliente ** In base alla potenza di carica
Capacità di trazione su pendenze superiori a un 20%
PESI Peso massimo sull'asse anteriore
8.000 kg
Peso massimo sull'asse posteriore 12.600 kg
Versatilità nella modalità di carica Disponibile con una potenza fino a 300 kW. Opzione di carica tramite collegamento e pantografo invertito. Quest'ultimo consente l'automatizzazione della carica e l'ottimizzazione della potenza di carica in base alle necessità.
12
013 13
GAMMA IRIZAR SPECIFICHE TECNICHE IRIZAR i3
AVANTI IN SICUREZZA
Rispettiamo i più elevati standard di sicurezza nell'ambito delle nuove normative GSR2, con l'integrazione di componenti avanzati, telecamere, radar, ecc. per la tua sicurezza e quella di tutti i tuoi passeggeri. Inoltre rispettiamo la norma ISO 3834 per quanto riguarda la qualità della saldatura. I componenti di questo veicolo dispongono di funzionalità di analisi dei dati per il rilevamento di irregolarità e manutenzione preventiva.
Parliamo di Cybersicurezza Lavoriamo ogni giorno per stare al passo con le sfide della sicurezza informatica dei nostri veicoli. Rispettiamo le normative europee R155 e R156, relative al sistema di gestione della cybersicurezza e agli aggiornamenti software nei veicoli. In questo modo garantiamo che i sistemi funzionino come previsto e possano mitigare i rischi per la sicurezza che si presentano.
MOIS
BSIS
DDAW
ADDW
Sistema che rileva e informa il conducente della presenza di pedoni e ciclisti nell'angolo morto anteriore del veicolo.
Sistema che rileva altri veicoli posti a fianco o dietro al pullman, nel lato opposto a quello del conducente.
Sistema di rilevamento della stanchezza del conducente
Sistema di rilevamento della distrazione del conducente.
ISA
ReIS
TPMS
LDWS

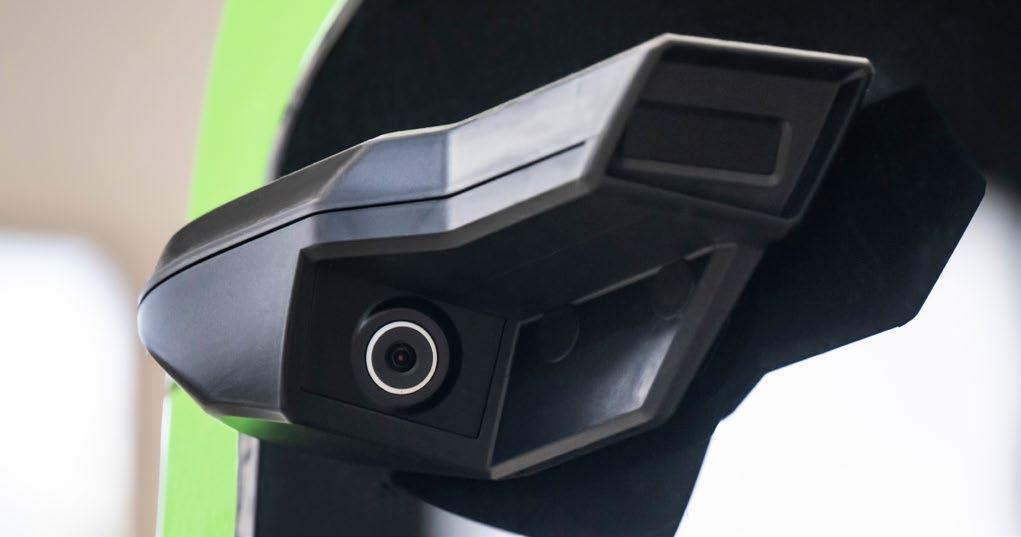

Sistema che utilizza una telecamera per il riconoscimento dei segnali di velocità e/o dati relativi ai limiti di velocità vincolati al GPS per avvisare i conducenti del limite di velocità attuale e avvertire quando è stato superato.
Tecnologia basata su telecamere e/o sensori che mostrano al conducente la presenza di oggetti o persone dietro al veicolo mentre effettua la retromarcia.
Sistema di monitoraggio della pressione e della temperatura degli pneumatici.
Sistema di avviso di uscita dalla corsia.
Proteggere e garantire la riservatezza e l'integrità delle informazioni, nonché la sicurezza di tutte le persone, è il nostro fermo impegno.
+ Avviso di collisione frontale
+ Monitoraggio della distanza di sicurezza
+ Avviso di collisione con pedoni
Avviso di collisione frontale imminente, che dà al conducente il tempo sufficiente per reagire.
Monitoraggio della distanza di sicurezza, avverte il conducente se si trova a una distanza non sicura dal veicolo che lo precede.
Avviso diurno con allarmi visivi di una collisione imminente con un ciclista o un pedone.
Emergency Braking Signal
Sistema di azionamento delle luci di emergenza qualora venga rilevata una frenata di emergenza.
Alcohol Interlock Installation Facilitation
Sistema di protezione contro gli impatti frontali ECE-R29/FIP
Blocco dell'avviamento per alcolemia.
Sistema rafforzato di protezione contro gli impatti frontali. Conferisce una protezione aggiuntiva per conducente-guida e passeggeri.
Ulteriori sistemi di sicurezza + EBS (ABS, ASR, ESC, BFD), AHBC, ECAS + Regolamento 118R per la resistenza al fuoco + Normativa antiribaltamento ECE-R66/02 + Compatibilità elettromagnetica in base al regolamento 10R + Funzione Creepage e Hillholder / Ecoassist + AVAS integrato secondo R138
14

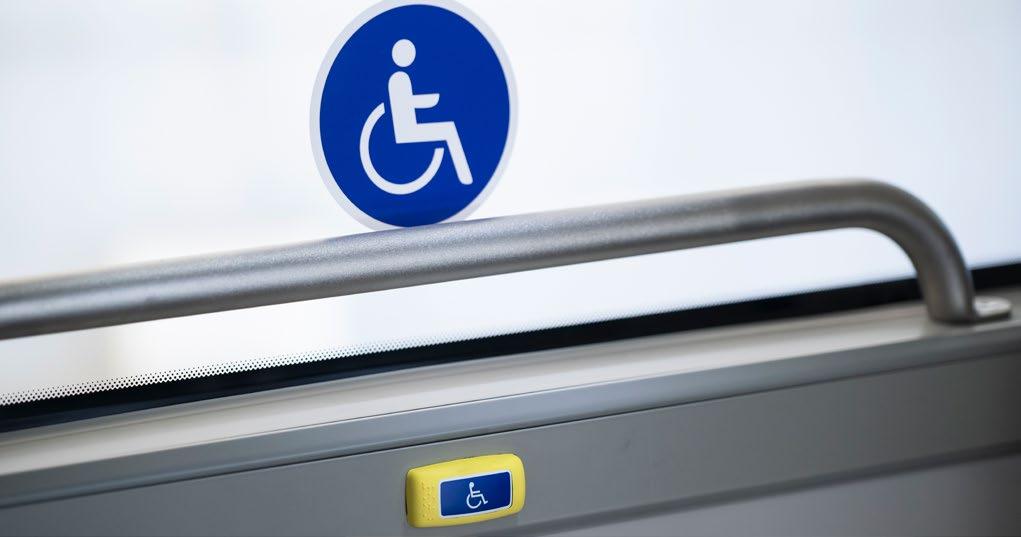

MASSIMA ACCESSIBILITÀ
15
SPECIFICHE TECNICHE IRIZAR i3
DOTAZIONI ELETTRICITA' ED ELETTRONICA
Svariate configurazioni di porte, con anta singola o doppia e differenti posizionamenti. Le porte sono ad apertura elettrica, con sensori automatici di sicurezza e dispositivi di emergenza. Inoltre, è possibile scegliere tra rampe manuali o elettriche e fino a due aree esclusive per PMR.
LOW ENTRY
NORMAL FLOOR
Telecamera corridoio centrale
opzionale
opzionale
Predisposizione Wi-Fi
Sistema multiplessato opzionale
opzionale
Preinstallazione del sistema di video-sorveglianza passeggeri con 3 telecamere nel corridoio opzionale
opzionale
Pannello informativo sulla destinazione
opzionale
opzionale
Avvisatore acustico luminoso nella porta anteriore
opzionale
opzionale
Illuminazione interna ed esterna con tecnologia a LED
SOLLEVATORI E BINARI PER PMR
LOW ENTRY
NORMAL FLOOR
Porta anteriore doppia
opzionale
n/a
Rampa PMR manuale nella porta doppia centrale
opzionale
n/a
SISTEMA DI RISCALDAMENTO E VENTILAZIONE
Rampa PMR automatica nella porta doppia centrale
opzionale
n/a
Conducente - Sistema di climatizzazione Hispacold Zero Emissioni
(freddo: 3,5 kW, calore: 13 kW)
Rampa PMR telescopica (manuale + automatica) nella porta doppia centrale
opzionale
n/a
Passeggeri - Sistema di climatizzazione Hispacold Zero Emissioni
(freddo: fino a 28 kW, caldo: fino a 32 kW)
Sistema di preriscaldamento programmabile
opzionale
Porta anteriore singola
Predisposizione per sedie a rotelle (2 fissaggi + 1 cintura / sedia)
opzionale
Binari per PMR nella zona piana del veicolo
opzionale
Numerazione Braille (per sedile)
opzionale
Rampa KS7 nella porta centrale
n/a
Convettori riscaldanti sul pavimento Gestione intelligente della climatizzazione con il veicolo in modalità ricarica opzionale
opzionale
16
17
SPECIFICHE TECNICHE IRIZAR i3
FRANCIA Parigi Strasburgo Marsiglia Aix en Provence Amiens e altre città... 47,5 MW
GERMANIA Düsseldorf Frankfurt Bremen 8,7 MW SVIZZERA Berna Ginevra Schaffhausen 10,1 MW
LUSSEMBURGO Lussemburgo 2,9 MW
REGNO UNITO Londra 2,2 MW SPAGNA San Sebastian Bilbao Vitoria - Gasteiz Pamplona Madrid Barcellona Saragozza e altre città... 75,5 MW
ITALIA Genova 24,3 MW PORTOGALLO Guimarães Braganza BULGARIA 1 MW Zagora Burgas 4,4 MW
Potenza installata nei paesi europei dall'Irizar Group grazie a Jema Energy.
ALTRI
LOW ENTRY
NORMAL FLOOR
Lunotti doppi
opzionale
opzionale
Lunotti doppi con extra verniciatura
opzionale
opzionale
Finestrini pieghevoli
opzionale
opzionale
Sensori di parcheggio posteriori
opzionale
opzionale
Supporto per gancio da rimorchio
opzionale
opzionale
Vinile di protezione del parabrezza da pietrisco
opzionale
opzionale
Sistema di sicurezza azionamento freno anti abbandono posto di guida
opzionale
opzionale
Lunotti singoli
IL NOSTRO PERCORSO VERSO L'ELETTRIFICAZIONE
Sensore elettronico di pressione pneumatici
Questo veicolo elettrico di classe II va ad aggiungersi alla gamma di mobilità elettrica urbana dell'Irizar Group, fermamente impegnato nella sostenibilità. Questo è il motivo per cui tutte le aziende integrate puntano allo sviluppo di prodotti progettati per il futuro dell’elettrificazione.
Frontale diviso in cinque parti per una sostituzione semplice ed economica dei rivestimenti esterni Illuminazione a LED interna ed esterna Materiali antigraffiti
Una delle chiavi per il successo dell'elettromobilità consiste nelle infrastrutture di carica, ambito in cui Jema Energy è leader. Ha predisposto oltre 1000 punti di carica con potenze fino ai 600 kW.
18
SEMPRE AL TUO FIANCO I NOSTRI SERVIZI
OBIETTIVO: GODERSI IL VIAGGIO
Garanzia di affidabilità e disponibilità del veicolo. I nostri pullman vengono sottoposti a severi test di affidabilità prima della loro commercializzazione. Attualmente circolano in 5 continenti in condizioni estreme. Integrano tecnologia e componenti robusti, affidabili e collaudati per ridurre i tempi di inattività e aumentarne la disponibilità e l'utilizzo. Sono inoltre progettati per garantire la manutenibilità e la capacità diagnostica.
Supporto e consulenza personalizzata. Veicolo integrale
Progetti e servizi chiavi in mano che rispettano le esigenze del cliente.
Contratti di riparazione e manutenzione.
Offriamo una gamma completa di servizi che consente di mantenere gli autobus in condizioni ottimali, migliorarne la resa, minimizzare le emissioni e diminuire i costi operativi.
integrale
zioni di monitoraggio per la manutenzione predittiva. I dati operativi raccolti vengono analizzati per prevedere e programmare la manutenzione del veicolo e garantire il massimo tempo di attività.
- Vasta rete di assistenza e unità mobili con tecnici fidati. - Corsi di formazione che consentono loro di operare con la massima sicurezza, oltre a garantire riparazione e manutenzione di prima qualità. - Piattaforma iService (catalogo, e-shop Help Desk, tracciamento ordini...) per la gestione del servizio. Informazioni relative a riparazione e manutenzione. - 24/7, 365 giorni all'anno. Veicolo
- Estensione del periodo di garanzia. - Disponibilità immediata di pezzi di ricambio originali di qualità a prezzi molto competitivi. - Gestore di flotte a tecnologia avanzata nei processi specifici di ciascun cliente. Consente di effettuare un tracciamento esaustivo del costo e dell'efficienza di guida che si traducono in un miglioramento costante della sicurezza, delle prestazioni e della redditività. - Gestione elettronica completa e solu-
SPECIFICHE TECNICHE IRIZAR i3
- Corsi di guida ecologica che consentono ai conducenti di guidare in modo più efficiente e sicuro, fornendo importanti vantaggi in termini di aumento del tempo di attività, maggiore sicurezza e riduzione dei costi operativi.
19
