Trådløs lysstyring med Koolmesh

Trådløs lysstyring i kontorer, mødelokaler og undervisningssektoren

Trådløs lysstyring med Koolmesh Opnå en række markante fordele

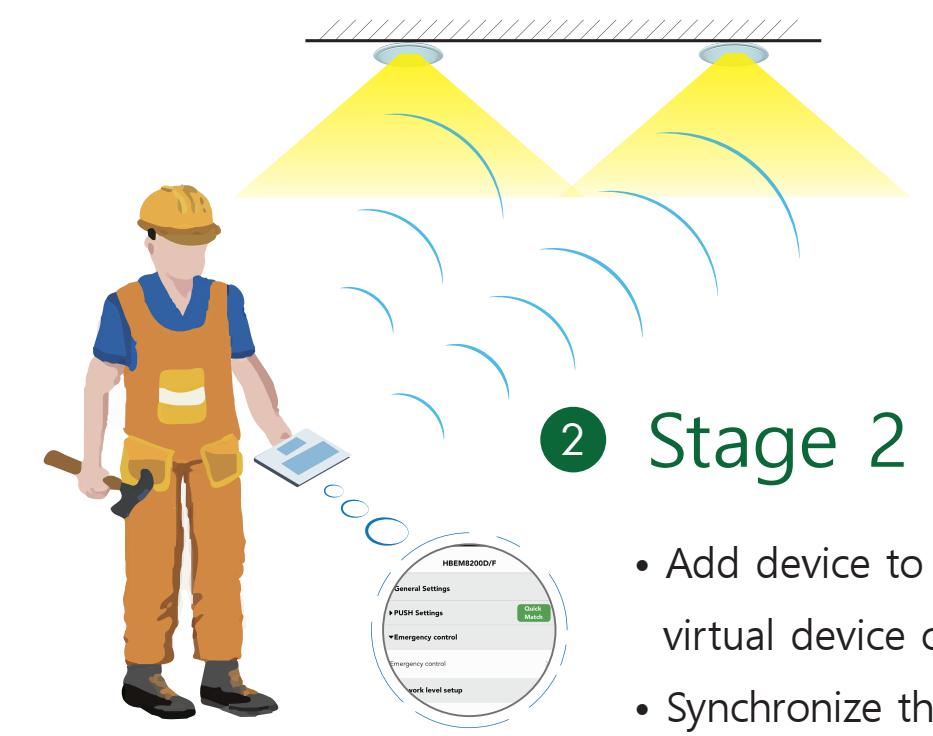

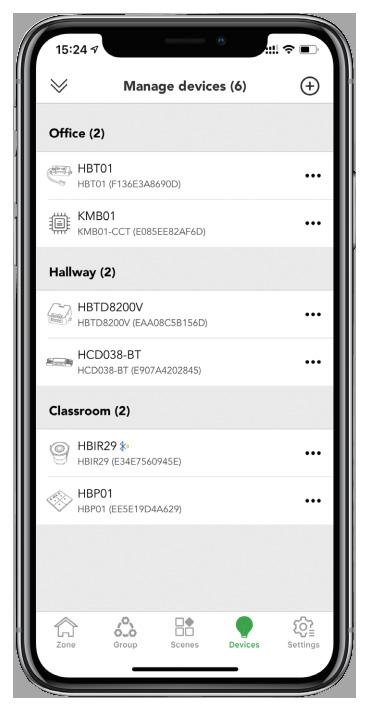

Der anvendes en 2/3-ledet installation. Det sikrer nem og hurtig installation også uden behov for ny kabling ved f.eks. renovering af eksisterende belysningsanlæg. Netværket opsættes nemt i App på smartphone eller tablet (Android eller iOS) og enhedernes (armatur/sensor/tryk) indstillinger samt relationer i netværket, scener osv. indstilles.

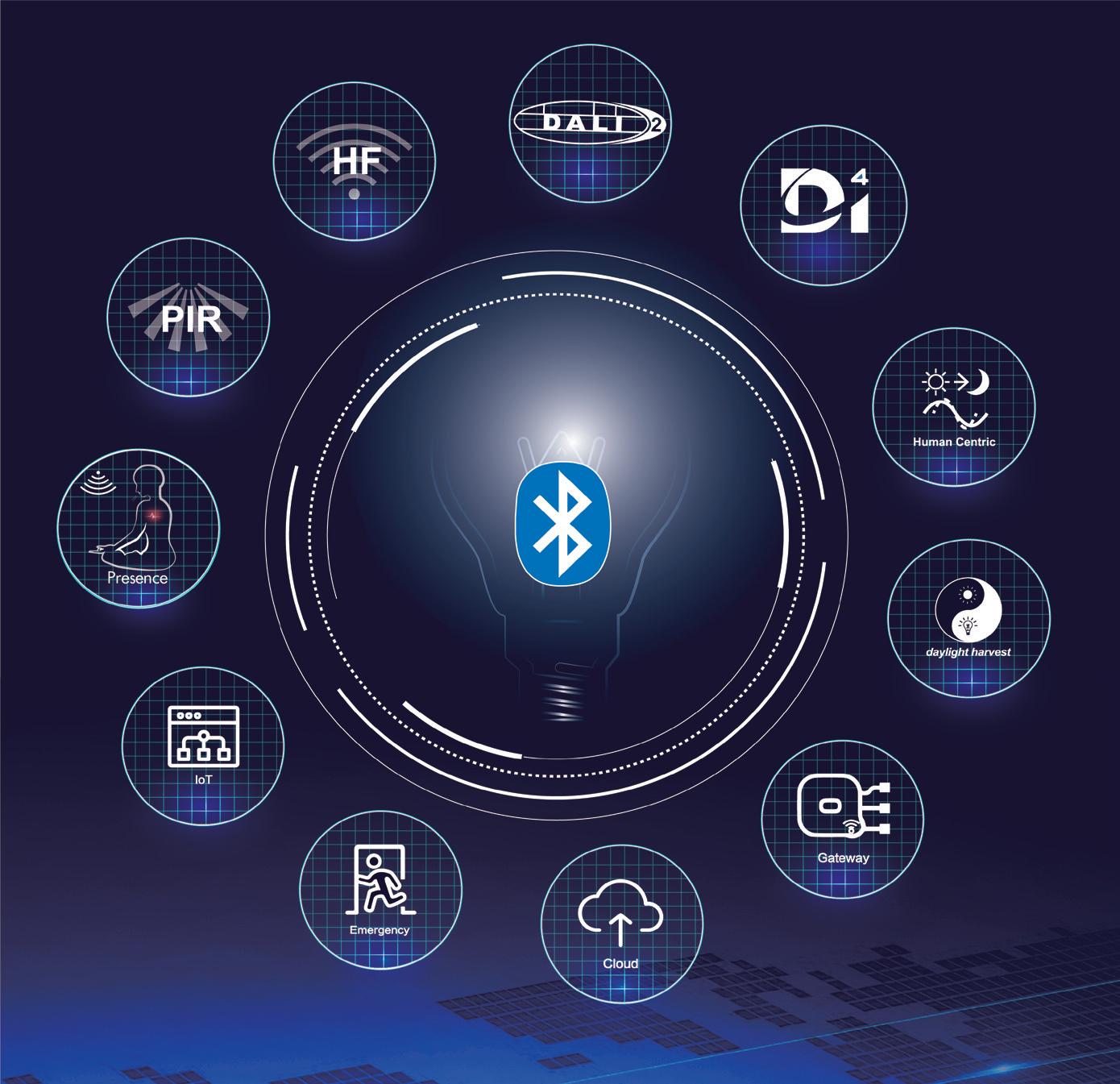

Enhederne i det trådløse mesh-netværk består af: - LED armatur med Bluetooth driver - Armatursensorer (indbygget i armatur) eller eksterne Bluetooth PIR eller mikrobølge (HF) sensorer med/uden dagslyssensor (afhængig af model) monteret på loft eller væg - Trådløse Enocean Bluetooth tryk (kan udelades hvis der ikke er behov) - Device/enhed - dvs. smartphone eller tablet (android eller iOS) til programmering og evt. styring - Bluetooth gateway (til omfattende projekter hvor der ønskes fuld IOTfunktion) så som tilgang til belysningssystemet fra PC, afrapportering af forbrug, driftsstatus, sensor heatmaps osv.

Enhederne kommunikerer i et Bluetooth mesh netværk. Det giver stabil, sikker kommunikation og lynhurtige svartider = omgående reaktion ved aktivering af f.eks. et tryk eller sensor

2

Installatørens fordele Tidsoptimering - Farvel til tidskrævende individuel DIP switch programmering af de enkelte armaturer/drivere - Effektiv og mandetimebesparende indstilling af armaturegenskaber, sensorer og tilføjelse af trådløse tryk i App med smartphone eller tablet. Mulighed for masseprogrammering (bulk commissioning) af armaturer (bevægelsessensor, lysstyrke, forudindstillede scener mv.)

Alsidig programmering - Mange forskellige sensoroptioner der kan tilpasses netop det pågældende projektets behov - Belysningsprojektet opdeles nemt i zoner og grupper og de relevante sensorer, armaturer og tryk tilknyttes den ønskede zone eller gruppe i App’en. Dette sikrer f.eks. en korrekt dagslysstyring, der giver det ønskede antal lux i rummet og samtidig sikrer en effektiv energibesparelse - Sensorer tilknyttes nemt de ønskede armaturer eller zoner og kan tildeles specifikke egenskaber

Nem projektoverdragelse - Nem projektoverdragelse til slutbruger når projektet er afsluttet – foretages let i App via QR kode. I App’en kan der ligeledes tilføjes flere brugere med forskellige tilladelses-niveauer Udskiftning af armaturer - Udskiftning af armaturer i netværket foretages nemt i App’en: Indstillinger og placering fra det oprindelige armatur kopieres let til det nye armatur i en arbejdsgang. Der kan også nemt tilføjes nye armaturer til netværket hvis behovet opstår

3

Slutbrugerens fordele Brugervenlig og fleksibel - Lysstyring med mange muligheder for individuel tilpasning også når installationen er overdraget og i brug

- Fuldt tilpasselige lysscener, tidsstyring eller animationsscener (afspilning af forskellige lysscener i en forudindstillet sekvens) kan nemt opsættes - Multifunktionelle programmerbare trådløse tryk, ligesom eksisterende kablede tryk kan anvendes på armaturbasis via push indgang i driveren/sensor Afrapportering - Energieffektiv lysstyring med mulighed for afrapportering af forbrug, funktionsstatus mv. (afhængig af internetadgang/gateway)

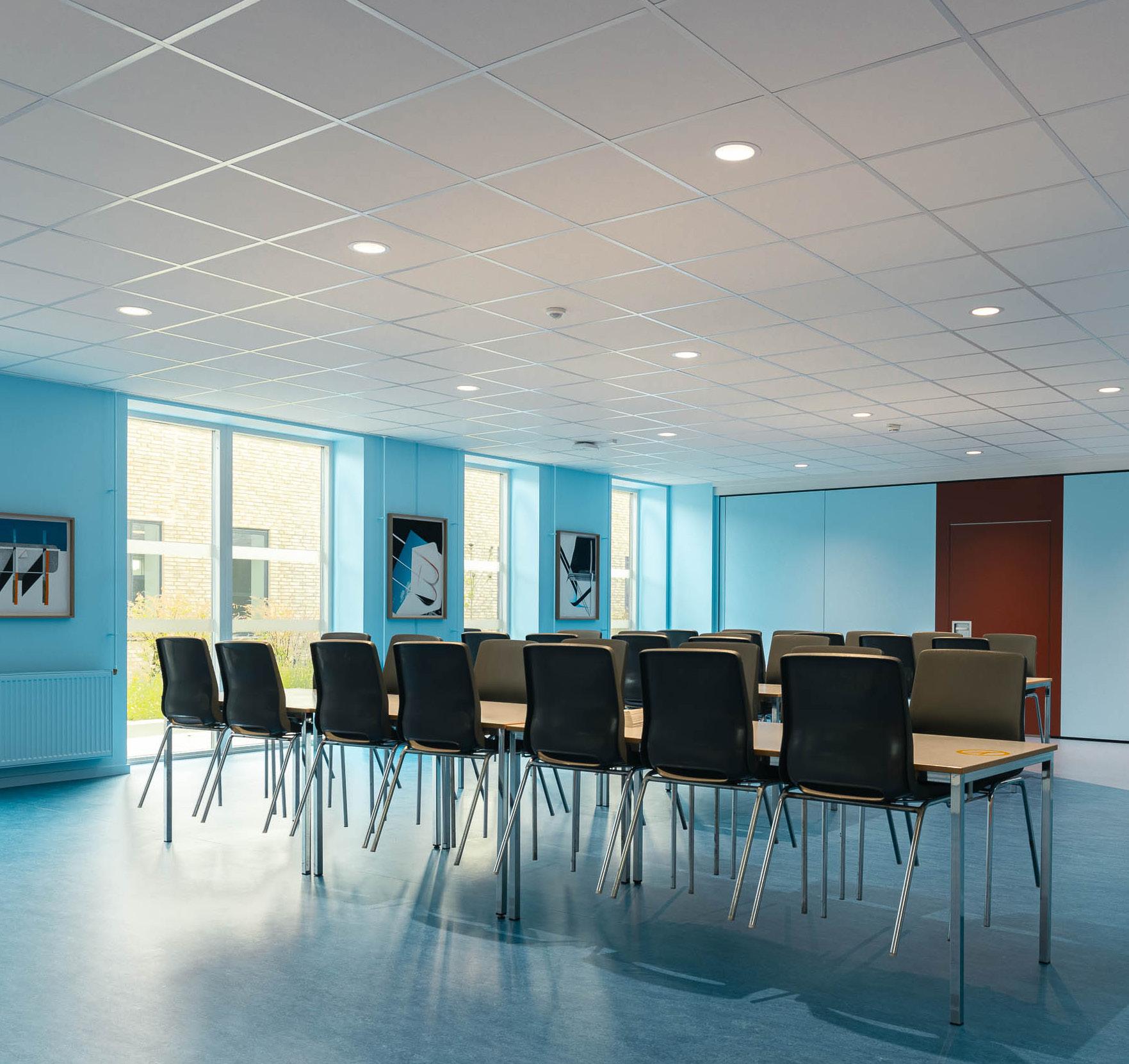

SKYLED PROLUX Drift og Beredskab Sønderborg

Hvorfor er Koolmesh oplagt til korridorer, mødelokaler og undervisningssektoren?

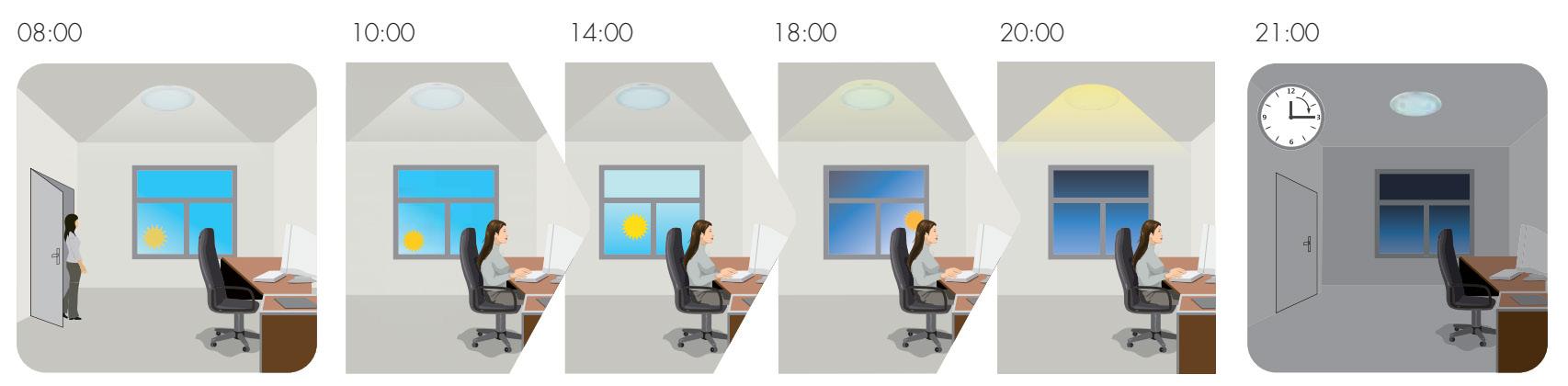

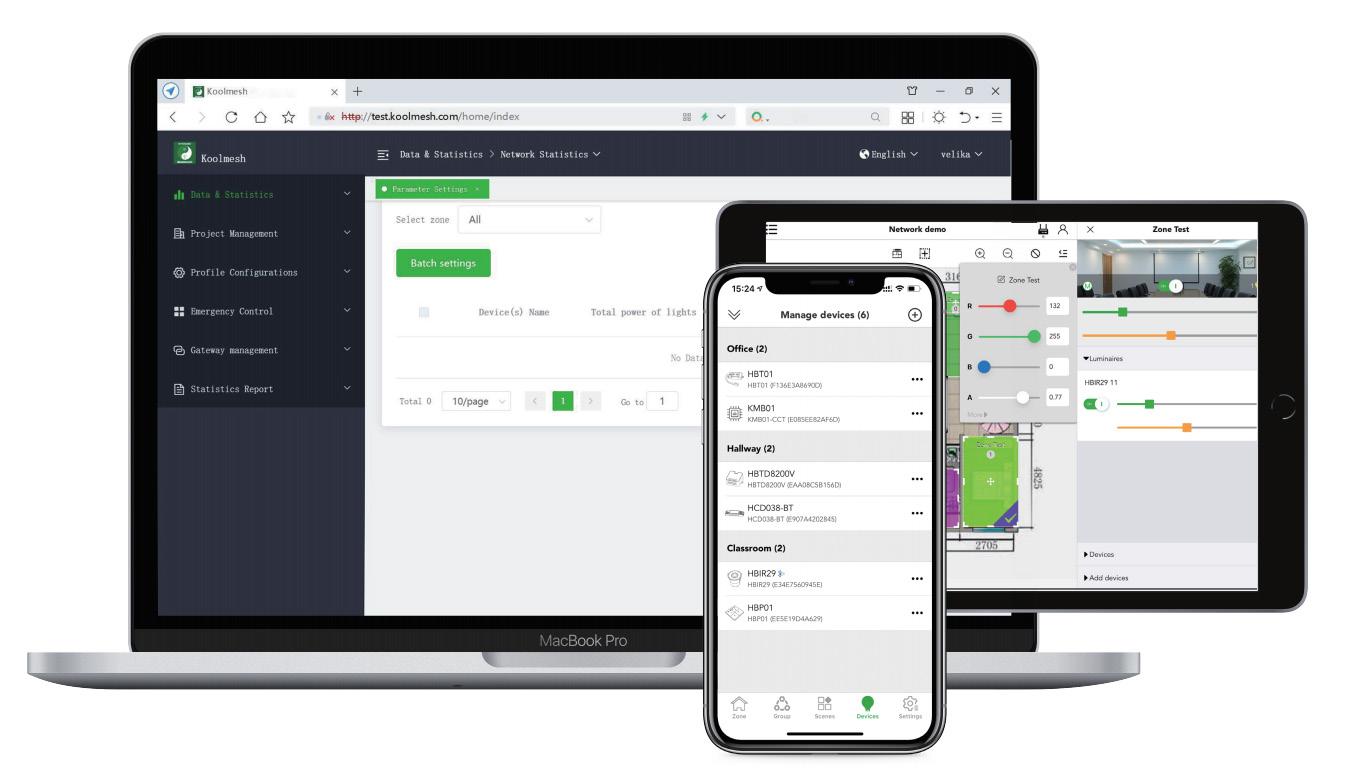

Fleksibel og driftssikker - Ved Koolmesh lysstyring opnås en fleksibel og driftssikker løsning med præcis sensorstyring hvor der både kan spares på energien (bevægelsesdetektion og dagslysstyring) og sikres et godt arbejdsmiljø med det helt rigtige Luxniveau - Med Photocell Advance teknologien kan sensorerne skelne mellem naturligt dagslys og kunstigt lys – dette er en afgørende egenskab for sensorer der er indbygget i armaturet Bluetooth 5.0 - Takket være det lynhurtige Bluetooth mesh-netværk med opdeling i zoner og grupper kan det ønskede belysningsscenarie opnås i ethvert rum eller belysningsmiljø. Der er også mulighed for avancerede løsninger som f.eks. tuneable white, hvor belysningens lysfarve og styrke kan tilpasses den naturlige døgnrytme - Er der behov for specielle lysscener eller tidsstyring af disse oprettes dette nemt i App’en – kan skræddersys til brugerens behov – også efter belysningen er taget i brug - Koolmesh understøtter IoT (Internet-of-Things) løsninger - Ønskes fjernkontrol og dokumentation kan anlægget monitoreres via en gateway løsning. Her kan der nemt fejlsøges på anlægget online, foretages indstillingsændringer centralt, udtrækkes data/dokumentation for energiforbrug, driftstider, nødlys-test osv.

Disse egenskaber gør Koolmesh oplagt også til større projekter hvor der stilles store krav til nemt vedligehold og effektiv dokumentation, jvf. bl.a. BR18 og EN 12464-1

5

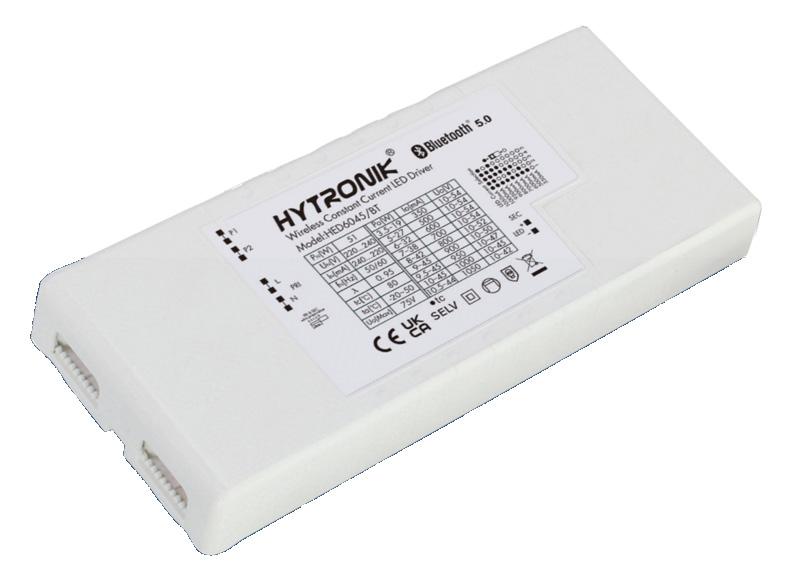

Komponentoversigt Koolmesh består af et bredt udvalg af drivere, sensorer, styringskomponenter, tryk mv. Her er et lille udpluk: 350840 ∙ Koolmesh driver Max power 45W 0,35-1,05A (Driver til LED-paneler mv.)

351100 ∙ Enocean Bluetooth 5.0 Fuga tryk m. enkelt tangent 351105 ∙ Enocean Bluetooth 5.0 Fuga tryk m. dobbelt tangent

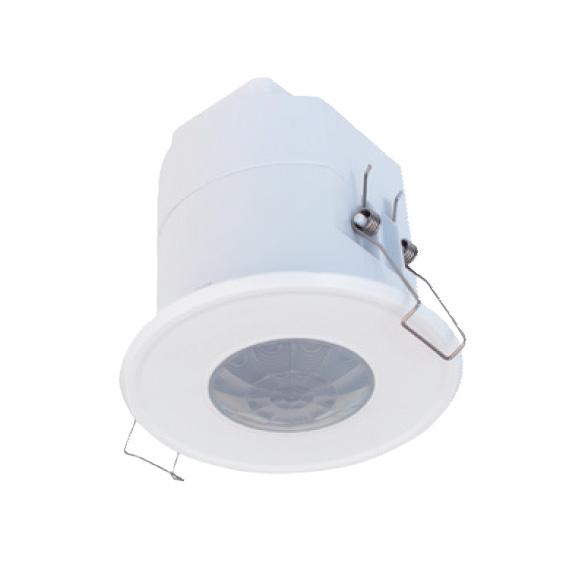

350810 ∙ Koolmesh/DALI2 Bluetooth PIR sensor stand alone

SKRÆDDERSYET LØSNING FLEKSIBELT ØKONOMISK RENTABELT 6

BREDT SORTIMENT

Eksempler på armaturer der kan leveres med Koolmesh lysstyring

LUNA Favna Dyreklinik Middelfart

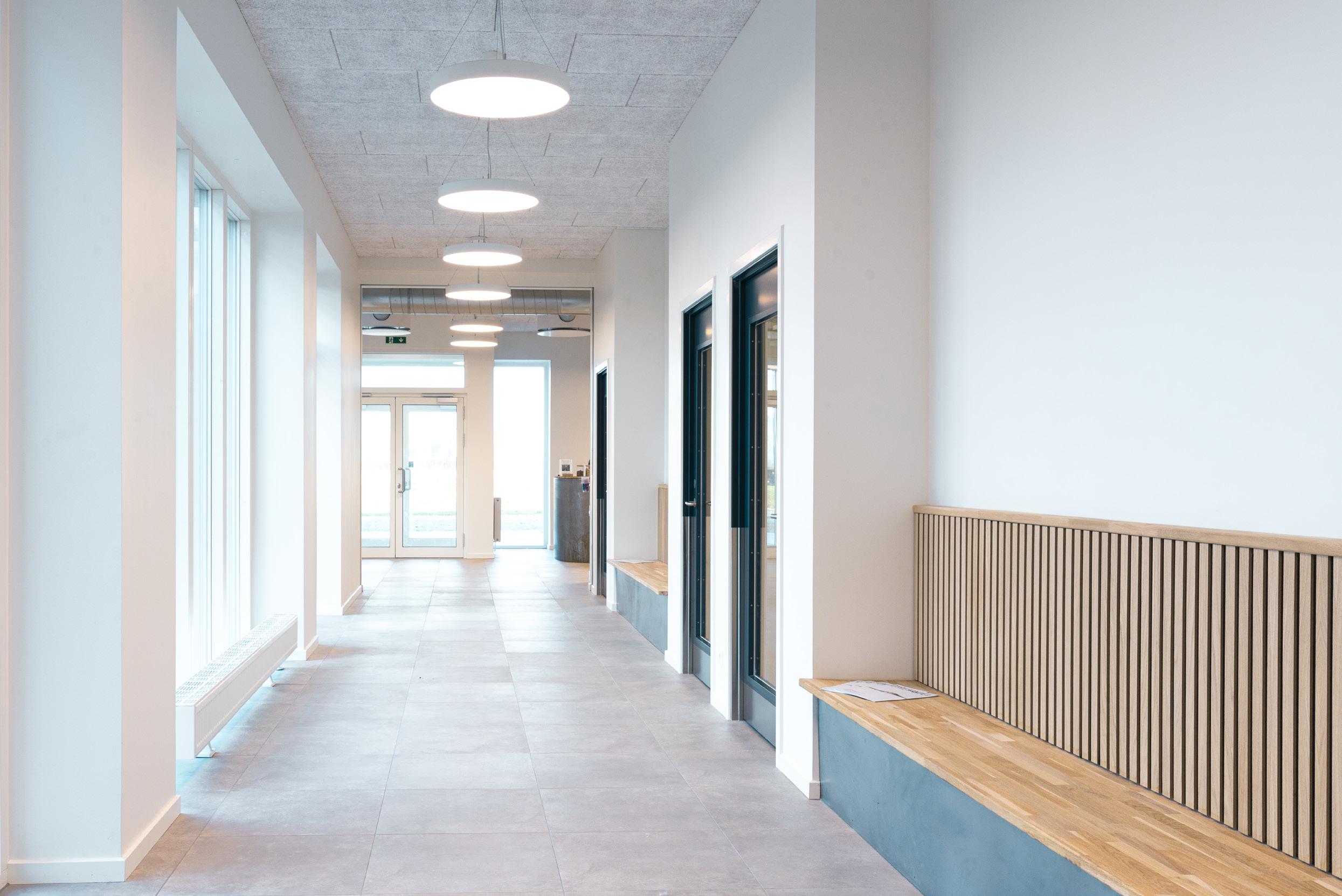

FLOW Drift og Beredskab Sønderborg

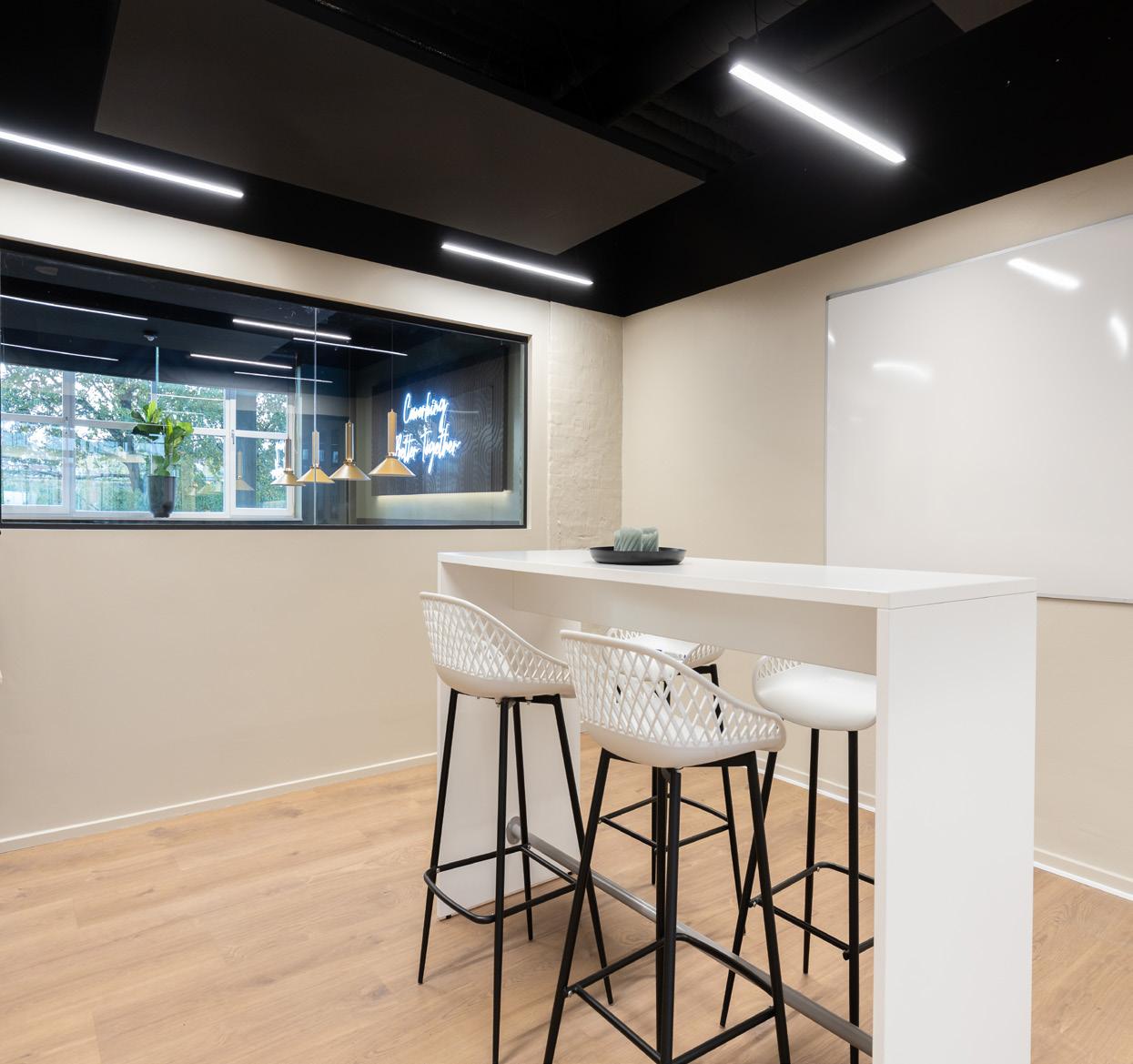

EASYLINE Coworking Plus

Hos Inwave får du teknisk support med i købet Koolmesh er nemt og brugervenligt at installere og anvende. Skulle der opstå tekniske spørgsmål til opsætning, programmering eller anvendelse står vores kompetente medarbejdere selvfølgelig klar med support.

Eg Groa Project Manager eg@inwave.dk Tlf. +45 6260 2060 Mob. +45 3014 1091

Søren Stage-Madsen Sales Business Development Manager ssm@inwave.dk Tlf. +45 6260 2060 Mob. +45 2644 9605

Vi tilbyder kvalitets LED armaturer og lysstyring - læs mere på inwave.dk
