Akvilė Norvaišaitė "Jaunimo laisvalaikio centras Panevėžyje"

Page 1

Jaunimo laisvalaikio centras Panevèžyje

2

Vilniaus Dailès Akademija, Vilniaus fakultetas 2016 m. Interjero dizaino katedra Bakalauro baigiamasis darbas Jaunimo laisvalaikio centras Panevèžyje Stud. Akvilè Norvaišaitè Vad. Doc. A. Dimavičius

3
4

TURINYS

Konservų fabriko istorinė analizė Lokacija

Tikslas/idėja Funkcinė schemos Pagrindinis pastatas

Rūsio vizualizacija Rūsio planas Rūsio apšvietimo planas Detalizacija

Pirmo aukšto vizualizacijos Pirmo aukšto planas Pirmo aukšto išklotinės Vizualizacijos Antro aukšto planas Trečio aukšto planas Pjūvis

Pirmo aukšto apšvietimo planas Šokių studija

Vizualizacijos Šokių studijos planas Apšvietimo planas Išklotinės Kalbų centro/administracijos pirmo aukšto planas Kalbų centro/ administracijos antro aukšto planas Kavinė

Vizualizacija Kavinės planas Kavinės apšvietimo planas Išklotinė

Vizualizacija Medžiagiškumas

5
6 8 9 10 12 13 14 15 16 17 18 22 24 25 26 28 29 31 32 33 35 36 37 38 39 40 41 42

Koncervų fabriko istorinė analizė

Savo baigiamajam bakalauriniam darbui pasirinkau projektuoti jaunimo laisvalaikio centrą Panevėžyje, buvusiame koncervų fabrike. Fabriko pastatai yra yra vieni seniausių pramoninių pastatų Panevėžyje. Raudonų plytų mūro pastatų komplekso pirmieji statiniai iškilo apie 1880 metus pagal tipinį tų laikų projektą. Iki Pirmojo Pasaulinio karo čia buvo sandėliai, vėliau, Panevėžyje įsikūrus so vietų valdžiai, apskrities suėmimo komiteto būtinė, o nuo 1944-ųjų koncervų fabrikas. Laiko niokotas, antrą šimtmetį skaičiuojantis pastatas lig šiol išsaugojęs to meto architektūros elementus – sienose matyti puošniosios rozetės – gėlės žiedo pavidalo ornamentai, taip pat pastatą puošiantys karnizai. Koncervų fabriko kompleksą sudaro vienas pagrindinis – gamyklinis pastatas, bei keturi mažesni pagalbiniai pastatai. 1998-aisiais šis pastatų kompleksas buvo pripažintas valstybės saugomu kultūros paveldo objektu. Tai yra itin retas Lietuvoje vadinamojo ,,plytų stiliaus‘‘ – istorizmo statinys. Fabrikas bankrutavo ir buvo uždarytas 1994 metais.

6

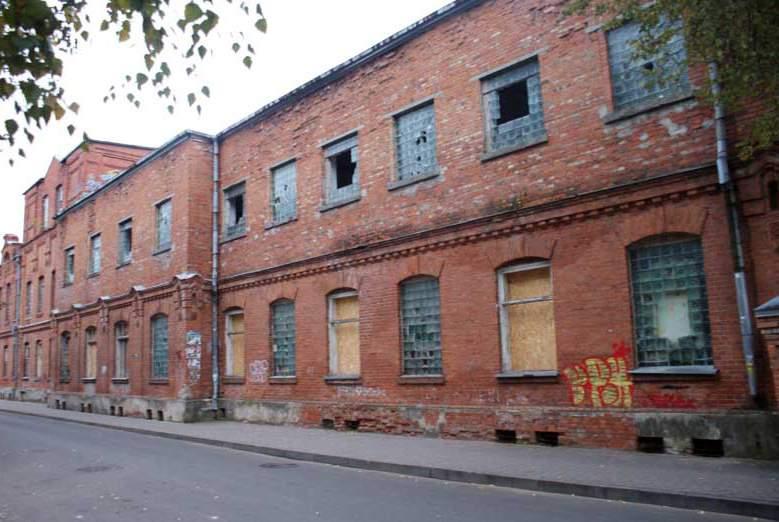

Šiuo metu pastatas yra avarinės būklės, tačiau yra parengtas projektas jį rekonstruoti ir įkurti laisvalaikio ir pramogų centrą. Projektuodama jaunimo laisvalaikio centrą rėmiausi UAB ,,Enero’’ rekonstrukcijos pasiūlymais.

7
PASTATO BŲKLĖ ŠIUO METU PASTATAS PO REKONSTRUCIJOS PASTATAS PO REKONSTRUCIJOS

Lokacija

Buvusio fabriko pastatų kompleksas yra Panevėžy je, Kranto gatvėje, pačiame miesto centre, todėl aplink teritoriją yra dideli žmonių srautai. Buvu sio fabriko pastatų kompleksas ant šlaito, nuo kurio rytinės pusės atsiveria gražus vaizdas į Senvagę.

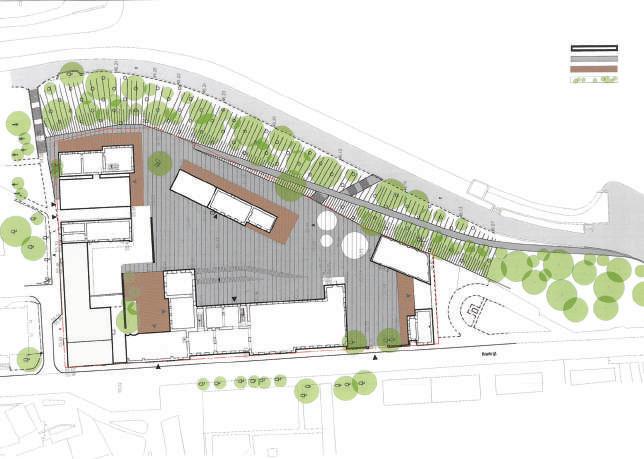

GENPLANAS

PLANAS

8
GSEducationalVersion NEVĖŽIS KRANTO G NEVĖŽIO SENVAGĖ TOPOLIŲ AL N
SKLYPO
EKSPLIKACIJA KIEMO DANGA TERASOS ŽELDINIAI GSEducationalVersion NEVĖŽIS KRANTO G NEVĖŽIO SENVAGĖ TOPOLIŲ AL N

Tikslas

Istoriniame pastate suprojektuoti jaunimo laivalaikio centrą, atgaivinti buvusio koncervų fabriko vidines erdves, bei pritaikyti ja jaunimo centrui, interjerinais sprendimais sukurti jaunimui patrauklias erdves. Laisvalaikio centras būtų skirtas 16-24 metų jaunimui, kuriame būtų galima turiningai praleisti laisvalaikį, susipažinti bei bendrauti su kitais bendraamžiais. Toks centras ne tik skatintų jaunus žmones tobulėti, bet ir padėtų spręsti kai kurias Panevėžio miesto problemas. Viena iš tokių problemų - jaunimo laisvalaikio užimtumas. Norėdami rasti įdomios laisvalaikio veiklos jauni žmonės yra priversti vykti ieškoti jos į kitus miestus. Taip pat toks centras mažintų nusikalstamumą jaunimo tarpe, nes viena iš nusikalstamumo priežasčių yra būtent neužimtumas, neturėjimas kur įdomiai ir turiningai praleisti laisvalaikį.

Idėja

Interjeras projektuojamas principu sena-nauja. Sena - kai kuriose fabriko vidinėse erdvėse yra paliekamas autentiškas plytų mūras, išlaikomas stogo konstruktyvas. Taip jaunimo centro projektuojamame interjere lieka pastato istorijos. Naujais interjerinais sprendimais, ryškiomis akcentinėmis mėlyna ir raudona spalvomis kuriama jaunatviška, žaismiga, bei patraukli erdvė.

Jaunimo centras-vieta, kuroje siekiama visiems jauniems žmonėms, nepriklausomai nuo jų socialinės padėties, suteikti galimybes sau giai leisti laisvalaikį, po pamokų ar darbų užsiimti dominančia veikla, o esant poreikiui – padedant darbuotojams, spręsti kasdieny bėje kylančius iššūkius ir klausimus. Jaunimo centras – geresnė alternatyva gatvei, prekybos centrams, barams ir kitoms jaunimo susibūrimo vietoms, kuriose jaunimas neretai leidžia laisvalaikį.

Jaunimo centras yra skirtas jaunimui kuris: •ieško saugios aplinkos, bendraminčių •turi laivo laiko, tačiau nežino kaip ir kur jį turiningai praleisti •stokoja motyvacijos kūrybiškai tvarkyti savąją kasdienybę

9

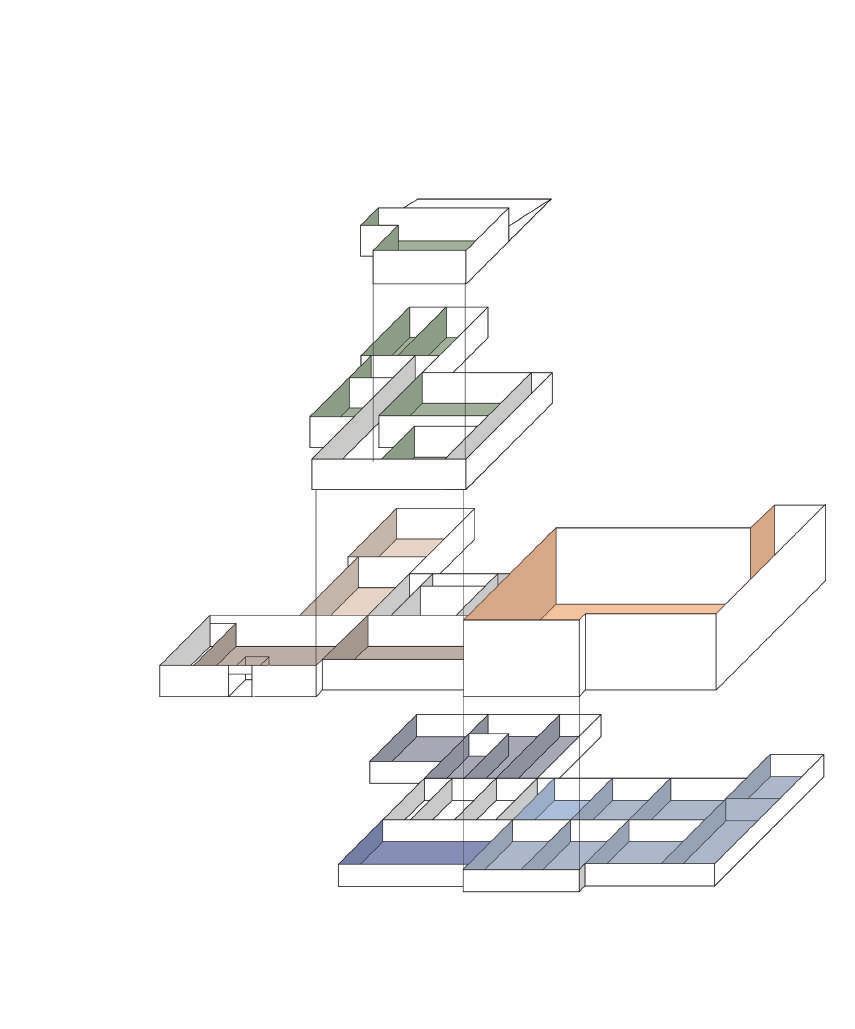

Jaunimo centrą sudaro penki atskiri pastatai: pagrindinis pastatas, administracinis pastatas, kalbų centras, kavinė, bei šokių studija.

10
ŠOKIŲ
STUDIJA
KAVINĖ KALBŲ CENTRAS ADMINISTRACIJA
PAGRINDINIS PASTATAS

Pagrindinis pastatas

HOSTELIS

Pagrindinis įėjimas paliekamas kur ir buvo. Esama situaci ja- siauras šaligatvis, padiktavo išeitį įtraukti, praplatinti pagrindinį įėjimą. Viduje erdvus holas, kuriame yra palauki mo zona, rūbinė, san mazgai. Iš holo patenkama į ska ityklą, vidinį kiemą arba einama į renginių salę. Ši salė talpina apie 400 žmonių. Remiantis rekonstrukcijos pasiūly mu, demontuojama perdanga tarp pirmo ir antro aukštų ir salė projektuojama per dviejų aukštų erdvę. Pagrindinio pastato antrame ir trečiame aukštuose yra projektuoja mas nedidelis 17 vietų hostelis, kuriame galėtų apsistoti iš kitų miestų atvykęs jaunimas. Rūsyje yra projektuoja ma žaidimų zona. Čia yra kompiuteriniai, bei stalo žaid imai: biliardas, stalo futbolas, stalo ledo ritulys ir t.t

HOSTELIS

TREČIAS AUKŠTAS

ANTRAS AUKŠTAS

SKAITYKLA

SALĖ

SAN. MAZGAI

HOLAS

PIRMAS AUKŠTAS

TECHN. PATALPOS

DARBUOTOJŲ PATALPOS

HOLAS/ BARAS

ŽAIDIMŲ ZONA

RŪSYS

11
RŪSIO VIZUALIZACIJA

RŪSIO PATALPŲ EKSPLIKACIJA

STALO ŽAIDIMŲ ZONA

ŽAIDIMAI

MAZGAS

MAZGAS

ŽAIDIMŲ

ŽAIDIMŲ

KAMB

MAZGAS

SKALBYKLA 16,9

PAGALBINĖS PATALPOS

PAGALBINĖS PATALPOS

SANDĖLIUKAS 2x3,5

TECHN. PATALPOS

13 GSEducationalVersion WDR W W DR DR 0 1 0 2 0 3 0 4 0 5 0 6 0 07 8 0 9 0 10 0 11 0 12 0 13 0 14 0 15 0 17 0 18 0 16 0 16 1 02 RŪSIO PLANAS
0.1 BARO ZONA 111,67 m2 0.2 STALO FUTBOLO ZONA 49,5 m2 0.3 STALO LEDI RITULIO ZONA 48,8 m2 0.4 BILIJARDO ZONA 67,9 m2 0.5 STALO
ZONA 58,4 m2 0.6 STALO
ZONA 35,1 m2 0.7
63,4 m2 0.8 KOMPIUTERINIAI
38,6 m2 0.9 MOTERŲ SAN.
15,2 m2 0.10 VYRŲ SAN.
18,2 m2 0.11 DARBUOTOJŲ
21,5 m2 0.12 DARBUOTOJŲ SAN.
11,8 m2 0.13
m2 0.14
22,3 m2 0.15
22,2 m2 0.16
m2 0.17 KORIDORIUS 48,7 m2 0.18
58,4 m2
14 GSEducationalVersion 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3 3 3 4 4 4 4 4 4 4 4 1 02 1 PAVADINIMAS: LWG Ø 282 mm. 26W GAMINTOJAS: DEVORM 2 PAVADINIMAS : MIDISPY ON 82740 ADL, Ø 45 mm. 10W, IP 20 GAMINTOJAS : DELTALIGHT 3 PAVADINIMAS: JETI L 115 , 50x60x620mm 15W, IP 20 GAMINTOJAS: DELTALIGHT 4 PAVADINIMAS:MICROLINE 50 PROFILE , 37x58 mm. GAMINTOJAS: DELTALIGHT RŪSIO APŠVIETIMO PLANAS
15 GSEducationalVersion 413 280 18 305 150 370 580 285 METALINĖ TVIRTINIMO DETALĖ MDF PLOKŠTĖ 18 mm LED PROFILIS 50 LIEJAMA EPOKSIDINĖ GRINDŲ DANGA Į GRINDIS ĮLEIDŽIAMAS PROFILINIS ŠVIETUVAS UŽPILAMA SMULKINTAIS AKMENUKAIS PROFILIS IŠLYGINAMASIS SLUOKSNIS PUTŲ POLISTRĖNAS 1000 440 LENTYNOS TVIRTINIMO MDFDETALĖ PLOKŠTĖ 18mm 35 8 ĮFREZUOTA LED JUOSTA RŪSYJE PRIE KOLONOS TVIRTINAMOS LENTYNOS DETALIZACIJA M 1:20 A1 PJŪVIS A1 M 1:5 C C1 PJŪVIS C C1 M 1:20 B1 PJŪVIS B1 M 1:2

PIRMAS AUKŠTAS

Salėje projektuojamas daugiafunkcinis balkonas, kuris kai nevyksta koncertai ar dideli renginiai, būtų naudojamas kaip konferencijų salė, taip pat čia galėtų vykti filmų peržiūros. Ant balkono turėklų montuojamos sustumiamos stiklo pert varos, siekiant atsiriboti nuo pašalinių triukšmų konferencijų metu.

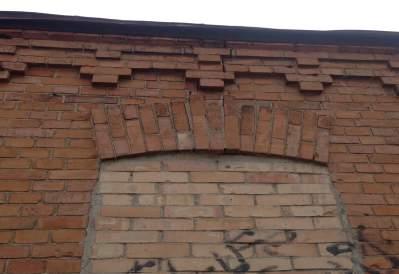

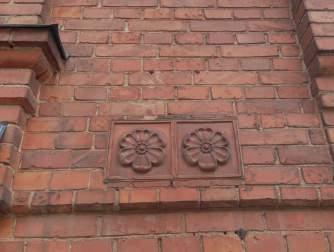

Atsižvelgiant į tai jog pastatas yra įtrauktas į kultūros paveldą,saugotini fasadai ir jų elementai, todėl pastato pir mas aukšas yra apšiltinimas iš vidaus. Salės antras aukštas yra anstatas, tad atsiranda galimybė apšiltinti iš išorės. In terjere eksponuojamas klijuoto medžio stogo konstruktyvas.

16
VESTIBIULIO VIZUALIZACIJA SALĖS VIZUALIZACIJA

PIRMO AUKŠTO

AUKŠTO

SKAITYKLA

AUKŠTE

GSEducationalVersion 1 1 1 2 1 12 1 14 1 13 1 3 1 4 1 7 1 8 1 9 1 110 11 1 5 1 5 1 6 1 15 A B C C1 D D1 1 6 1 16 1 02 1 17
PLANAS PIRMO
PATALPŲ EKSPLIKACIJA 1.1 TAMBŪRAS 9,00 m2 1.2 VESTIBIULIS 80,80 m2 1.3 VYRŲ SAN. MAZGAS 17,30 m2 1.4 MOTERŲ SAN. MAZGAS 17,30 m2 1.5 RŪBINĖ 27,6 m2 1.6 SKAITYKLA 137,90 m2 1.7 HOLAS 126,10 m2 1.8 BARAS 9,20 m2 1.9 VYRŲ SAN. MAZGAS 3,50 m2 1.10 MOTERŲ SAN. MAZGAS 8,30 m2 1.11 NEĮGALIŲJŲ SAN. MAZGAS 5.90 m2 1.12 TECHN. PATALPOS 11,40 m2 1.13 KORIDORIUS 21,00 m2 1.14 RENGINIŲ SALĖ 449,70 m2 1.15 PASIRUOŠIMO KAMB. 22,40 m2 1.16 TERASA 400 m2 1.17 LAUKO
232,20 m2 VISO PIRMAME
1840, 10 m2 17

PAVADINIMAS:

PAVADINIMAS : TIFANY WIRE LOUNGE GAMINTOJAS : CASPA RINI PAVADINIMAS : C-52/65 GAMINTOJAS : PUJOL ILUMINATION
ROUND COFFEE TABLE GAMINTOJAS : NET DECO 18
PAVADINIMAS :MD3210 GAMINTOJAS : MEEROSEE PAVADINIMAS :MD2545 GAMINTOJAS : MEEROSEE RAL 5009MDF PLOKŠTĖ FANERUOTA NATŪRALIU LUKŠTU IŠKLOTINĖ C-C1 M 1:50 19
INDIVIDULIAI PROJEKTUOJAMI BALDAI AUTENTIŠKAS PLYTŲ MŪRAS
20

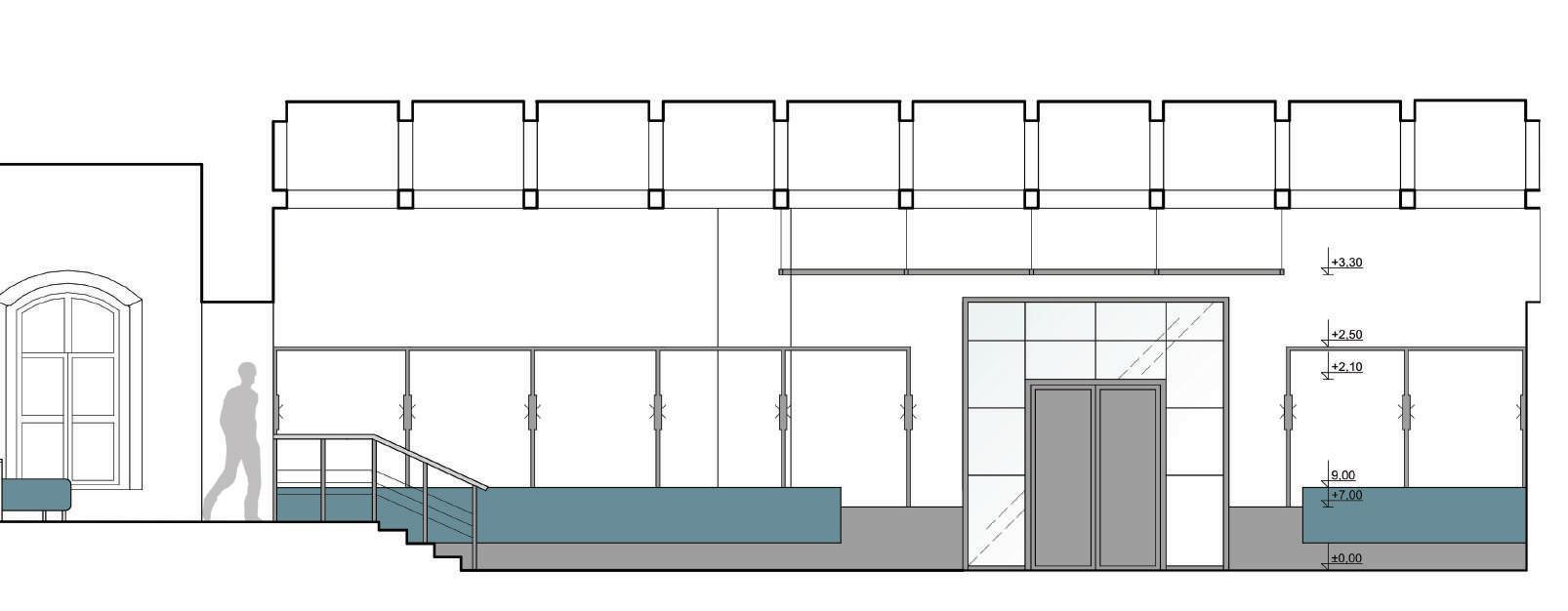

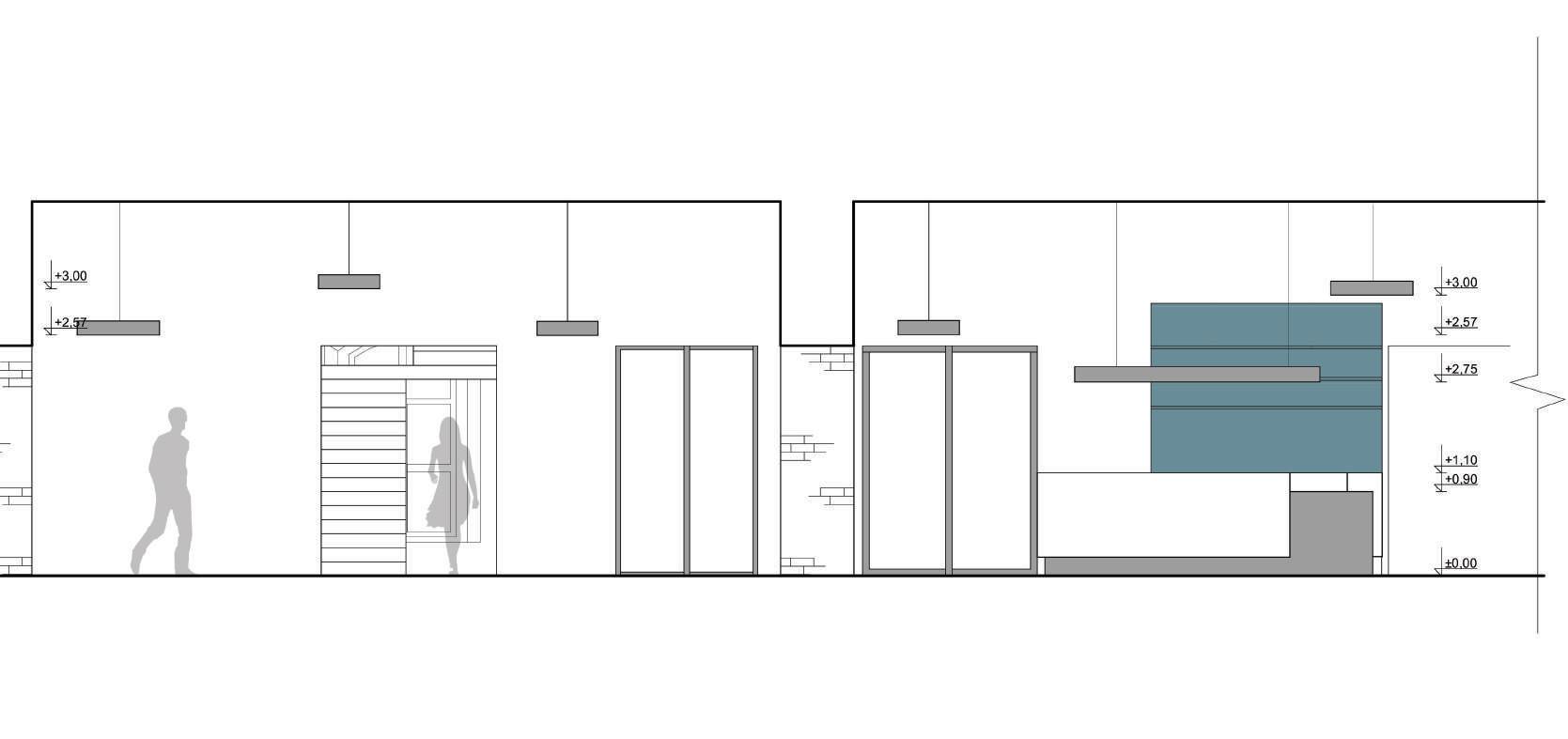

NAUJAI PROJEKTUOJAMAS ĮĖJIMASNUO STYGŲ NULEIDŽIAMI PROFILINIAI ŠVIETUVAI IŠKLOTINĖ D1-D M 1:50 21
HOLO VIZUALIZACIJA

Norint salei suteikti daugiau funkcionalumo projek tuojama scena, kuri esant poreikiui tampa podiu mu. Scenos apšvietimui naudojami sceninai prožektori ai, kurie lengvai gali būti perkelti trasformavus sceną. Bendram salės apšvietimui yra naudojami prožektoriai, kurie yra montuojami ant pirmo aukšto sienos. Prožektorių švie sos srauto kryptis gali lengvai keistis. Salėje yra lieja ma epoksidinė gringų danga, naudojamos akcentinės spalvos.

23
30 130 135 APŠVIETIMO SCHEMA M 1:15

ANTRO AUKŠTO PATALPŲ EKSPLIKACIJA

HOLAS

BENDRA VIRTUVĖ

BAGAŽO

MAZGAI

BALKONAS

TRIVIETIS KAMBARYS

TRIVIEČIO

KAMB.

KAMB.

KAMB.

MAZGAS

MAZGAS

DVIVIEČIO KAMB. SAN. MAZGA 5,1 m

TRIVIETIS KAMB. 28,5

TRIVIEČIO KAMB SAN. MAZGAS 6,8

KORIDORIUS 26,5

ANTRAME AUKŠTE 496,1

AUKŠTO PLANAS

24 F 2 1 2 2 2 3 2 4 2 5 2 6 2 6 2 10 2 7 +6 96 2 8 2 9 2 12 2 13 2 11 2 14 2 7 +1 1 +5 5 1 02 ANTRO
2.1
70,9 m2 2.2
32,8 m2 2.3
SAUGYKLA 3,9 m2 2.4 SAN.
12,3 m2 2.5
182,3 m2 2.6
2x32,5 m2 2.7
KAMB. SAN
2x 5,9 m2 2.8 DVIVIETIS
18,6 m2 2.9 DVIVIEČIO
SAN
4,5 m2 2.10 DVIVIETIS
27,1 m2 2.11
2 2.12
m2 2.13
m2 2.14
m2 IŠ VISO
m2

TREČIO AUKŠTO PLANAS

TREČIO AUKŠTO PATALPŲ EKPLIKACIJA

GSEducationalVersion +6 96 +10 26 +9 71 +11 63 3 2 3 1 3 3 3 3 3 2 1 02
3.1 KORIDORIUS 35 m2 3.2 DVIVIETIS KAMB. 2x19,2 m2 3.3 SAN. MAZGAS 2x7,4 m2 IŠ VISO TREČIAME AUKŠTE 88,2 m2 25
26

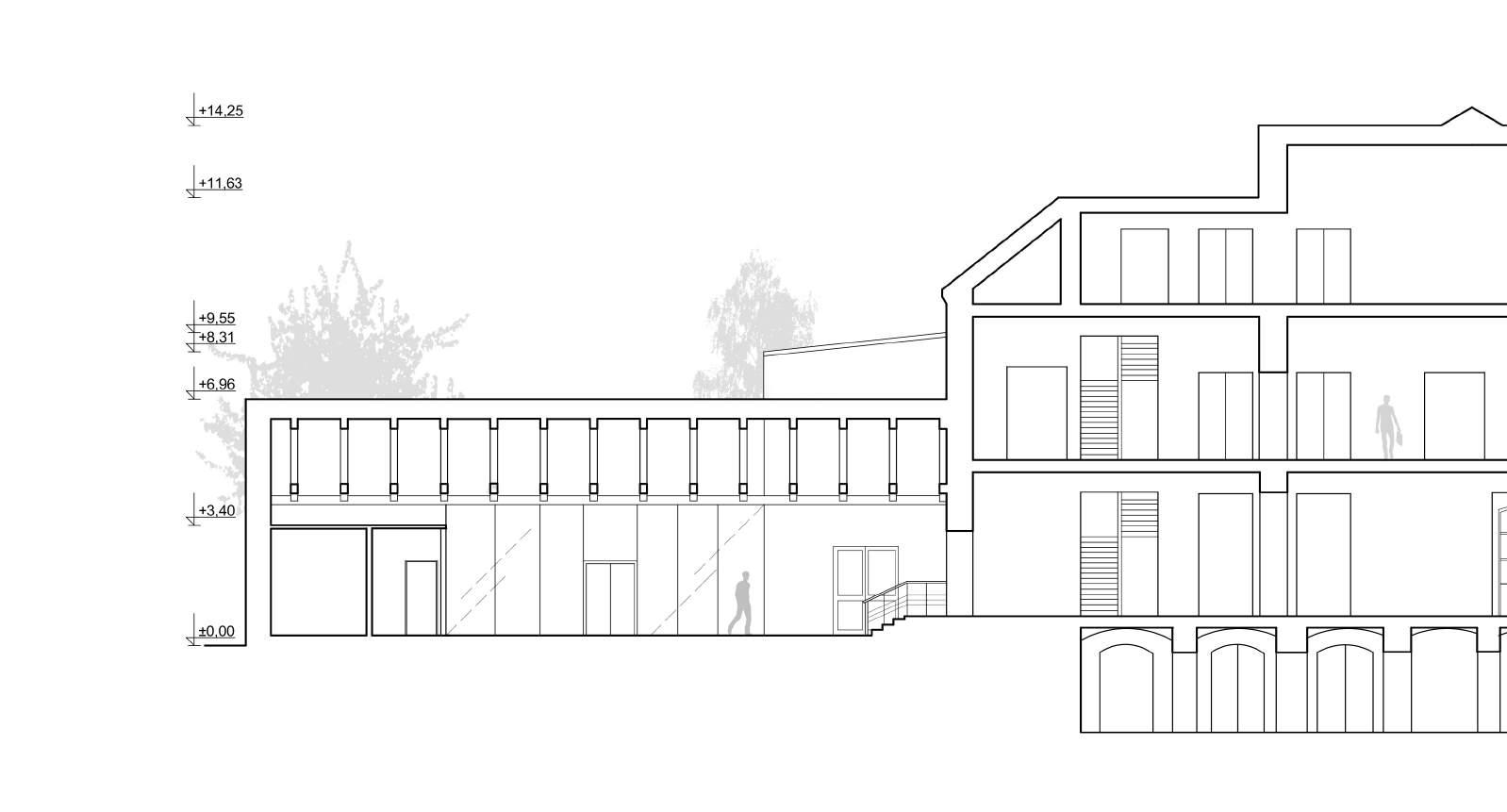

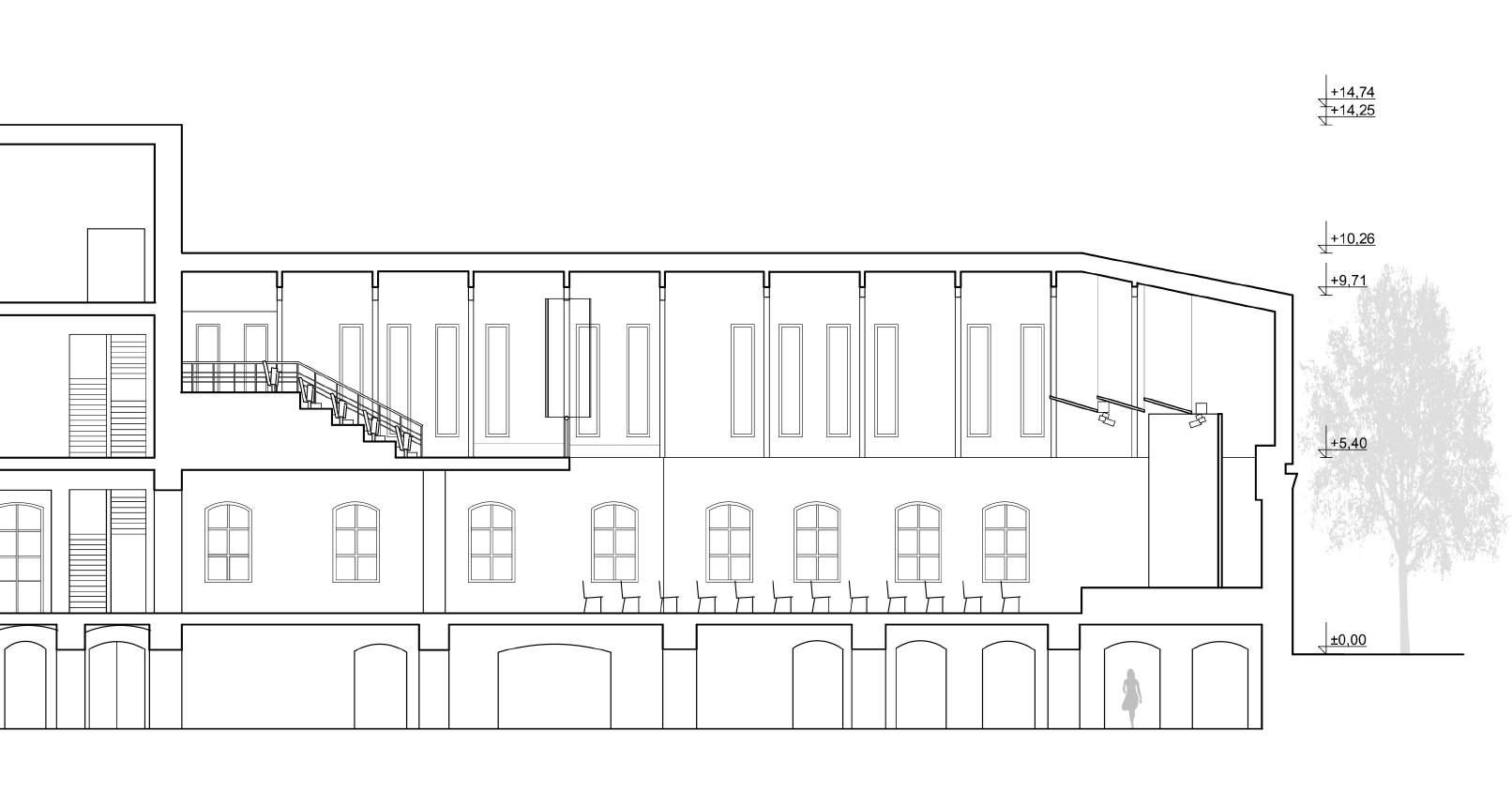

PJŪVIS A-B M 1:50 27

PAVADINIMAS: JETI L 115 , 50x60x620mm. 15W, IP 20 GAMINTOJAS: DELTALIGHT

MIDISPY

Ø 45 mm 10W,

82740

20

PAVADINIMAS: C 52/65 Ø 66 mm 26W

PUJOL ILUMINATION

PAVADINIMAS: ENDLESS 30 LED WW, 28x50x1500 mm 1W, IP 20

DELTALIGHT

:MD3210, 1500x 40 mm, GAMINTOJAS: MEEROSEE

PAVADINIMAS: PRT LED, 115 x 85 x 95 mm, 10W

THORNLIGHTING

PAVADINIMAS:MICROLINE 50 PROFILE , 37x58 mm. GAMINTOJAS: DELTALIGHT

PAVADINIMAS: MICROLINE 50 PROFILE , 37x58 mm. GAMINTOJAS: DELTALIGHT

PAVADINIMAS: MD2545, Ø580 mm, Ø780mm, 54W GAMINTOJAS: MEEROSEE

PAVADINIMAS: EO OK 3050 S1, Ø105 mm 10W, IP 23 GAMINTOJAS : DELTALIGHT

1 02 1 1 2 2 2 3 3 3 3 3 3 3 3 3 3 3 4 4 4 4 4 4 4 4 4 5 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 1 PAVADINIMAS: LWG Ø 282 mm 26W GAMINTOJAS: DEVORM 2 PAVADINIMAS :
ON
ADL,
IP
GAMINTOJAS : DELTALIGHT 3
4
1
GAMINTOJAS:
2
GAMINTOJAS:
3 4
5 PAVADINIMAS
6
7
GAMINTOJAS:
PIRMO AUKŠTO APŠVIETIMO PLANAS
28

ŠOKIŲ STUDIJOS HOLO

studija

Atskirame pastate yra projektu ojama šokių studija, kurioje vyktų šokių, jogos, kalanetikos pamokos. Ši salė yra pritaikoma ir nedideliems šokių pasirodymams, projektuoja mas mini amfiteatras, skirtas žiūro vams. Erdvė po amfiteatru yra išnau dojama inventoriaus sandeliavimui. Norint, kad į šokių salę patektų dauiau natūralios šviesos, montuojami stoglangiai. Salės apšvietimui naudojami nuo stygų nuleidžiami švietuvai, taip pat ant stygų montuojami profiliniai švietuvai. Salėje išlaikomas interjero projektavimo principas sena-nauja. Paliekamas autentiškas raudonų plytų mūras. Erdvei jaunatviškumo suteikia ak centinės spalvos. O amfitetrui naudo jama MDF plokštė faneruota natūra liu lukštu interjerui suteikia šiltumo.

Šokių
VIZUALIZACIJA 29
ŠOKIŲ SALĖS VIZUALIZACIJA

ŠOKIŲ STUDIJOS PLANAS

STUDIJOS PATALPŲ EKSPLIKACIJA

MOTERŲ PERSIRENGIMO KAMB.

MOTERŲ SAN. MAZGAS

MOTERŲ

VYRŲ

PERSIRENGIMO KAMB.

MAZGAS

1 1 1 2 1 3 1 4 1 6 1 5 1 7 1 8 1 9 1 2 a 1 2 b 1 2 c E E1 F 1F 0 1 2 3
ŠOKIŲ
1.1 HOLAS 45 m2 1.2 ŠOKIŲ SALĖ 117,1 m2 1.2a TAMBŪRAS 4,8 m2 1.2b DARBUOTOJO VIETA 4,8 m2 1.3c AMFITEATRAS 6,2 m2 1.3 SANDĖLIUKAS 17,9 m2 1.4
10,3 m2 1.5
2,8 m2 1.6
DUŠAI 8,8 m2 1.7 VYRŲ
7,2 m2 1.8 VYRŲ SAN.
2,4 m2 1.9
DUŠAI 9,7 m2 IŠ VISO: 221,2 m2 31

PAVADINIMAS : LWG

GAMINTOJAS

ŠOKIŲ STUDIJOS APŠIETIMO PLANAS

282

PAVADINIMAS : UNFOLD Ø 325 mm GAMINTOJAS : MUUTO

INDIVIDULIAI PROJEKTUOTAS ŠVIESTUVAS 200x105x1100 mm

PAVADINIMAS :MICROLINE 50 PROFILE , 37x58 mm GAMINTOJAS : DELTALIGHT

PAVADINIMAS :REO 2 S OK 2733 S1 , 57x196x140 mm 20W, IP 20 GAMINTOJAS : DELTALIGHT

INDIVIDULIAI PROJEKTUOTAS ŠVIESTUVAS 200x105x1100 mm.

PAVADINIMAS : LWG Ø 282 mm 26W GAMINTOJAS DEVORM

PAVADINIMAS:STREAMLINER 70S P2483 , 80x1130x70 mm 24W, IP 20 GAMINTOJAS DELTALIGHT

PAVADINIMAS : MIDISPY ON 82740 ADL, Ø 45 mm 10W, IP 20 GAMINTOJAS : DELTALIGHT

4

PAVADINIMAS :REO OK 3050 S1, Ø105 mm 10W, IP 23 GAMINTOJAS : DELTALIGHT

32 GSEducationalVersion 1 1 22 2 22 2 3 3 3 3 3 3 3 3 3 1 4 4 4 4 4 4 4 5 5 5 5 5 0 1 2 3
1
Ø
mm 26W
: DEVORM 2 3
4
5
1
2 3
5

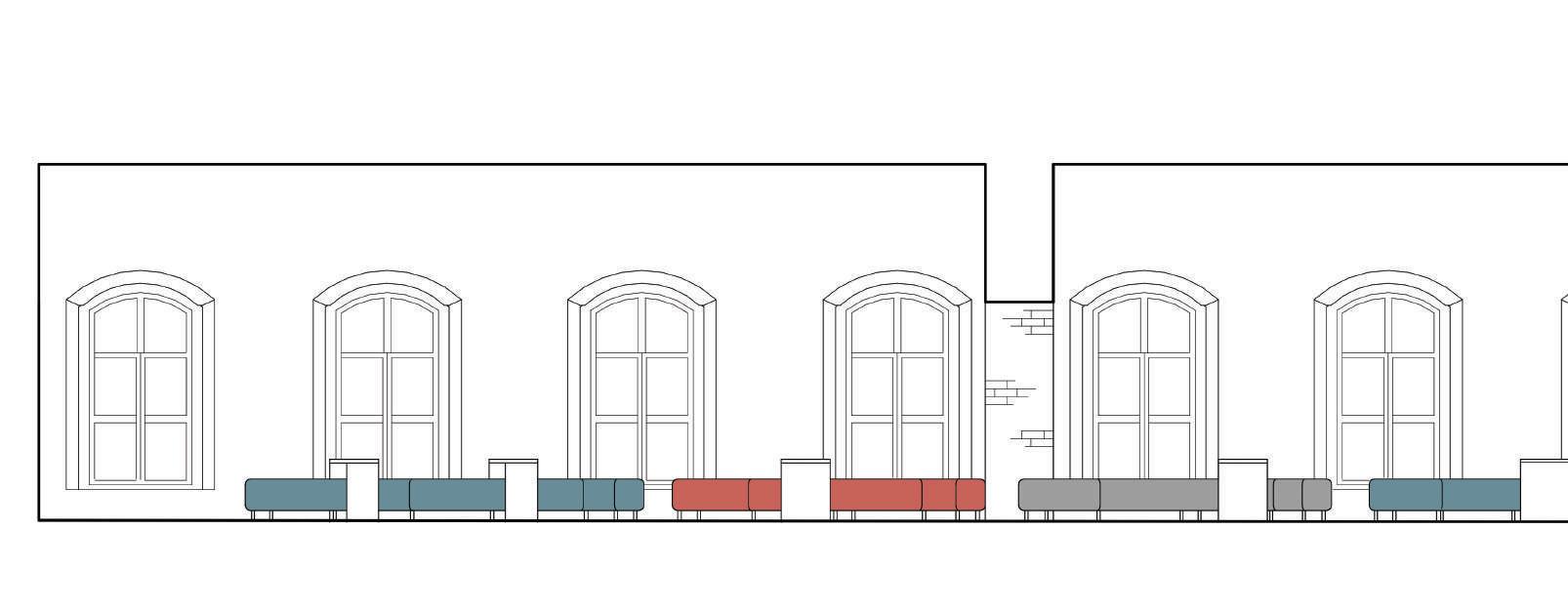

AUTENTIŠKAS PLYTŲ MŪRASSANDELIAVIMAS VEIDRODIS ŠOKIŲ STUDIJOS IŠKLOTINĖ E-E1
33

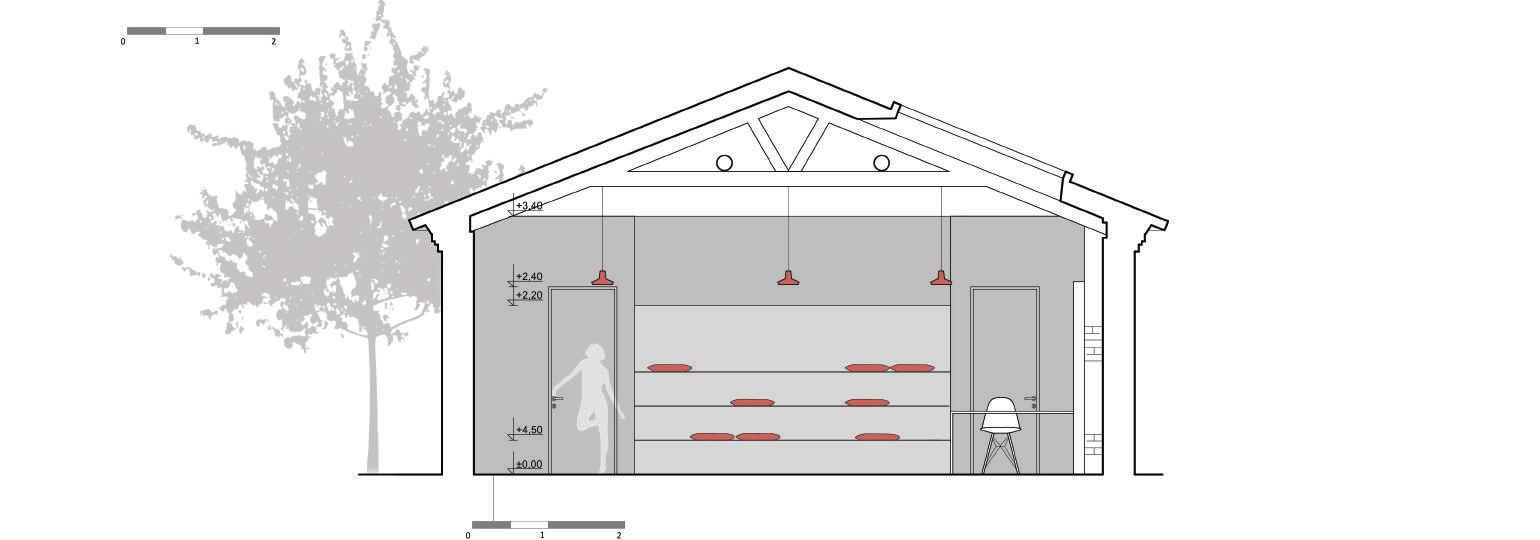

STUDIJOS IŠKLOTINĖ F-F1

DAŽYTA MATINIAIS JUODAIS DAŽAIS MDF PLOKŠTĖ FANERUOTA NATŪRALIU LUKŠTU

AUTENTIŠKAS PLYTŲ MŪRAS

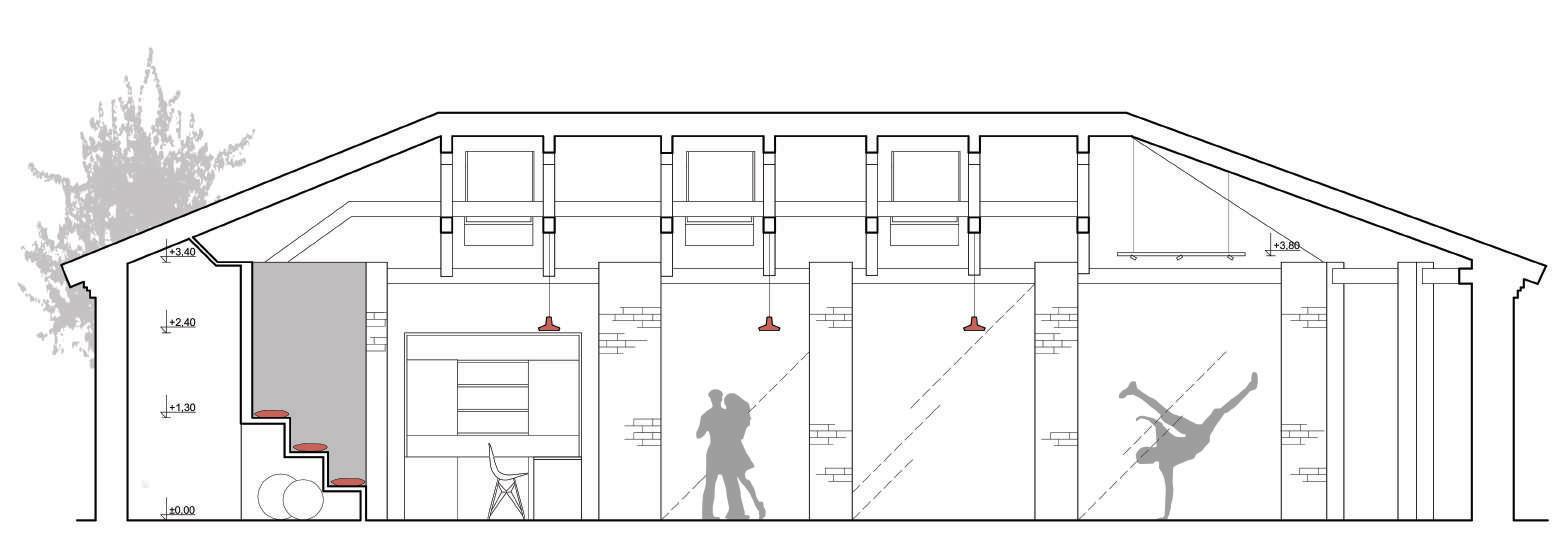

ŠOKIŲ
34

Kalbų centras, administracija

Kiti du centro pastatai yra skirti užienio kalbų centrui, kuriame jaunimas galėtų mokintis užienio kalbų, bei administracijai. Šie du pastatai tarpusavyje yra sujungti stikliniu praėjimu. Iš požeminės stovėjimo aikštelės patenkama į kalbų centro holą.

PIRMO AUKŠTP PATALPŲ EKSPLIKACIJA

1.1 HOLAS 132,8 m2

1.1a AMFITEATRAS 11,9 m2

1.1b SPINTELĖS DAIGTŲ PASIDĖJIMUI 25 m2

1.2 VYRŲ SAN. MAZGAS 14,5 m2

1.3 MOTERŲ SAN. MAZGAS 14,5 m2

1.4 KLASĖ 47,4 m2

1.5 PALAUKIMO ZONA 41,9 m2

1.6 KLASĖ 41,6 m2

1.7 KORIDORIUS 17,4 m2

1.8 KLASĖ 30,9 m2

1.9 KLASĖ 16,5 m2

1.10 STIKLINIS PRAĖJIMAS 12,6 m2

1.11 HOLAS 24,7 m2

1.12 DARBUOTOJŲ POILSIO KAMB. 23,9 m2

1.13 DARBUOTOJŲ SAN. MAZGAS 4,7 m2

1.14 DARBUOTOJŲ KABINETAS 17,5 m2

1.15 TECHN. PATALPOS 15,1 m2 VISO PIRMAME AUKŠTE 456 m2

PIRMO AUKŠTO PLANAS

GSEducationalVersion 1 1 1 12 3 1 4 1 5 1 7 1 12 1 6 1 8 1 9 1 10 1 11 1 13 1 14 1 15 1 02 1 1a 1 1b
35

AUKŠTO

ANTRO AUKŠTO PATALPŲ EKSPLIKACIJA

2 1 2 22 3 2 4 2 5 +3 04 +6 81 1 02 ANTRO
PLANAS
2.1 KLASĖ 64,5 m2 2.2 HOLAS 13,8 m2 2.3 DARBUOTOJŲ KABINETAS 60 m2 2.4 SAN. MAZGAS 6,4 m2 2.5 PASITARIMŲ KAB. 32,1 m2 IŠ VISO ANTRAME AUKŠTE 176,9 m2 36

Kavinė

Rytinėje sklypo pusėje esančiame pastate projektuojama ka vinė, kuri būtų skirta ne tik jaunimui, bet ir miesto gyven tojams. Pro kavinės langus matosi Senvagė, iš kurios palei pateiktą rekonstrukcijos pasiūlymą projektuojamas pesčiųjų takas. Prie kavinės yra projektuojam lauko terasa. Kavinė yra sudaryta iš senojo pastato ir prie jo prisijungusio priestato. Norint, kad į priestatą patektų daugiau natūralios saulės šviesos projektuojams dalinai stiklinis stogas, su galimy be žaliuzėmis apsisaugoti nuo tiesioginių saulės spindulių.

37

KAVINĖS PLANAS

KAVINĖS PATALPŲ EKSPLIKACIJA

1.1 KAVINĖS ERDVĖ 66,9 m2

1.2 MOTERŲ SAN. MAZGAS 3,4m2

1.3 VYRŲ SAN. MZGAS 2,5 m2

1.5 ATVIRA VIRTUVĖ 30 m2

1.6 KAVINĖS ERDVĖ 42,7 m2

1.7 SANDĖLIUKAS 10 m2

1.8 KORIDORIUS 6,5 m2

1.9 DARBUOTOJŲ KAMB. 10,7 m2

1.10 DARBUOTOJŲ DUŠAS 3,5 m2

1.11 DARBUOTOJŲ SAN. MAZGAS 1,9 m2

1.12 TERASA 197,2 m2

VISO : 384,1 m2

GSEducationalVersion 1 1 1 2 1 5 1 7 1 9 1 3 1 4 1 6 1 8 1 10 1 11 1 12 1 02 G G1
GSEducationalVersion 38

PAVADINIMAS

PAVADINIMAS

INDIVIDULIAI

INDIVIDULIAI

PAVADINIMAS

GSEducationalVersion 1 02 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3 4 4 4 4 5 5 5 5 RESTORANO APŠVIETIMO PLANAS 1 PAVADINIMAS : LWG Ø 282 mm 26W GAMINTOJAS : DEVORM 2 3 PAVADINIMAS :REO 2 S OK 2733 S1 , 57x196x140 mm. 20W, IP 20 GAMINTOJAS : DELTALIGHT 4
:MICROLINE 50 PROFILE , 37x58 mm. GAMINTOJAS : DELTALIGHT
: UNFOLD Ø 325 mm. GAMINTOJAS : MUUTO 5
PROJEKTUOTAS ŠVIESTUVAS 200x105x1100 mm 1
: LWG Ø 282 mm 26W GAMINTOJAS : DEVORM3
PROJEKTUOTAS ŠVIESTUVAS 200x105x1100 mm. 39

PAVADINIMAS:

PAVADINIMAS:

PAVADINIMAS:

PAVADINIMAS:

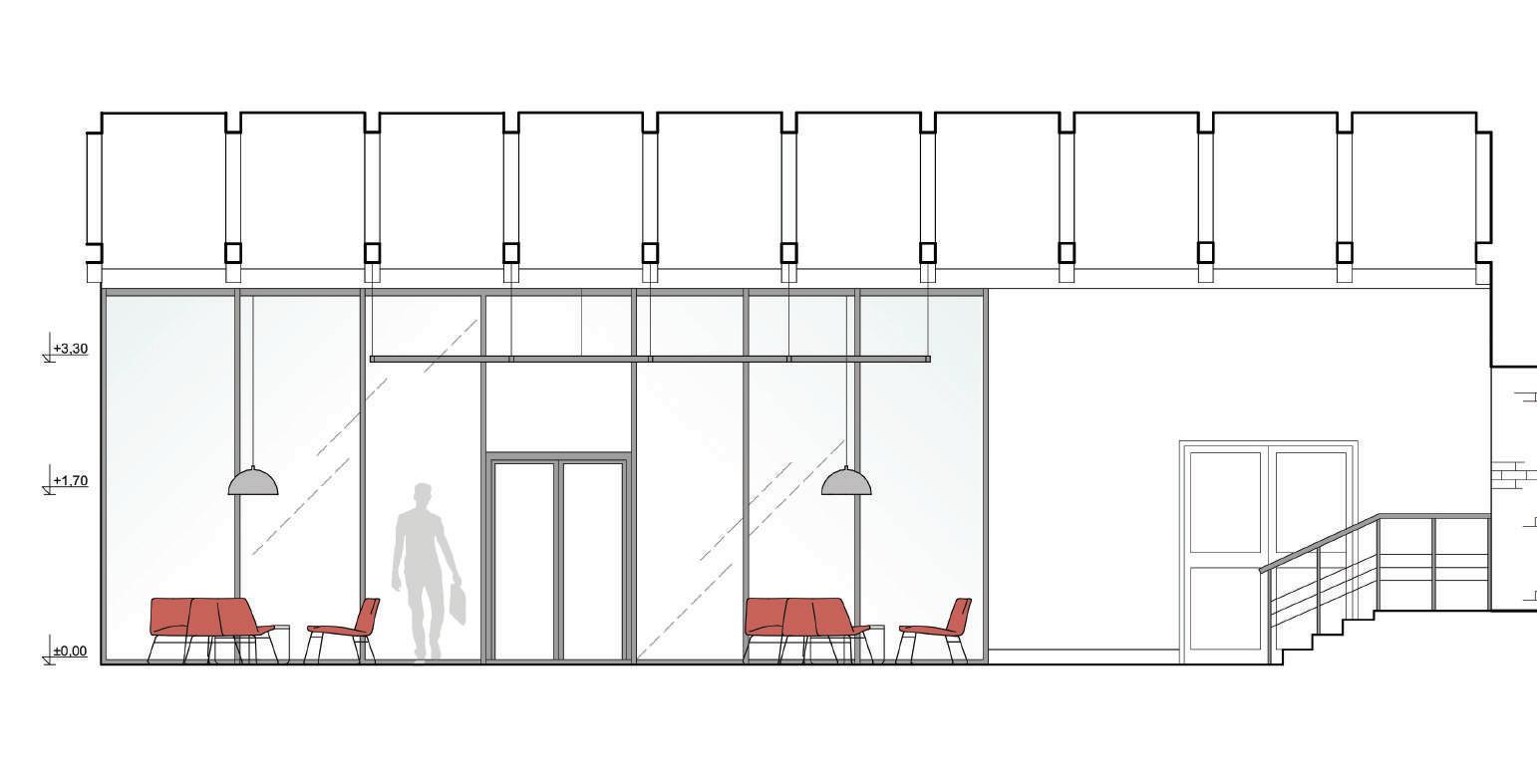

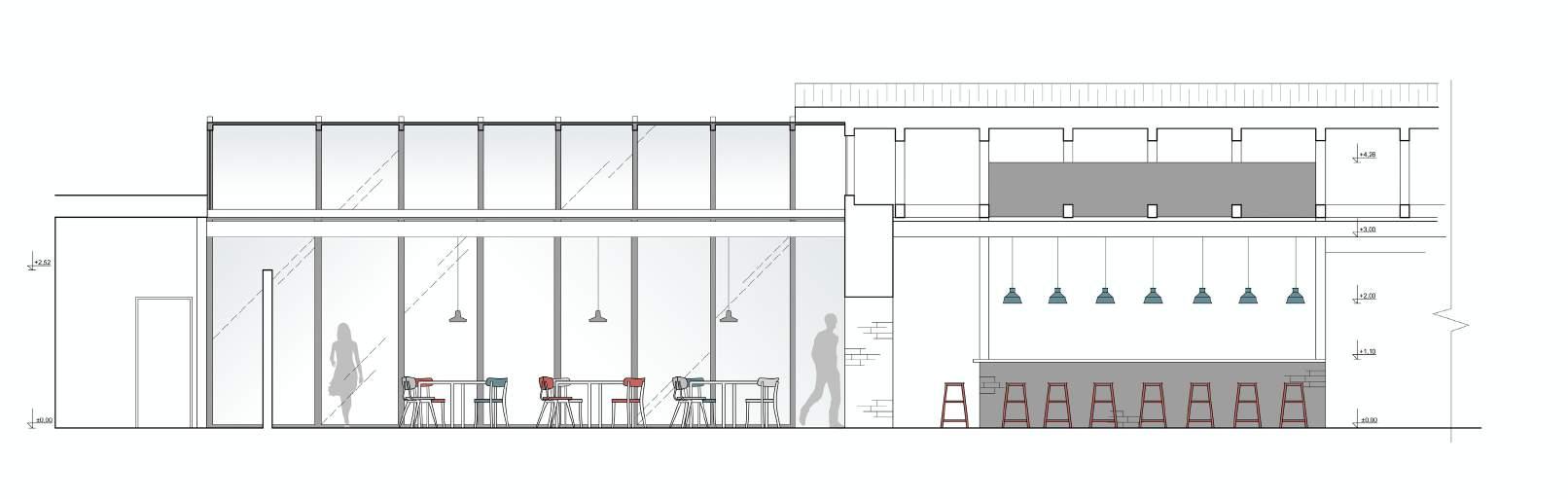

KAVINĖS IŠKLOTINĖ G-G1 M 1:50
BASEL CHAIR GAMINTOJAS: VITRA
LGW GAMINTOJAS: DEVORM
CORA BARSTOOL
UNFOLD GAMINTOJAS: MUUTO 40
42 MĖLYNA SPALVA RAL 5009 AUTENTIŠKAS PLYTŲ MŪRAS AUTENTIŠKAS PLYTŲ MŪRAS EPOKSIDINĖ DANGA MATINIS STIKLAS JUODOS PLYTOS BALTI DAŽAI RAL 9010 JUODI DAŽAI RAL 9004 RAUDONA SPALVA RAL 3016 MEDŽIO MASYVAS Medžiagiškumas
43
