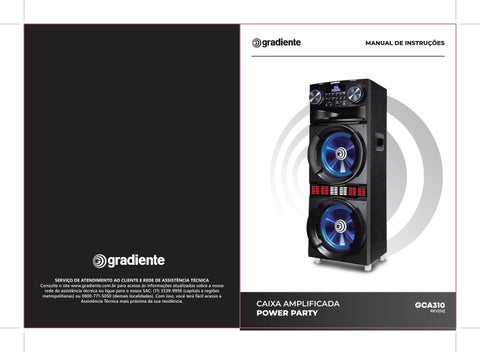

Manual GCA310 REV [02]

MANUAL DE INSTRUÇÕES

SERVIÇO DE ATENDIMENTO AO CLIENTE E REDE DE ASSISTÊNCIA TÉCNICA Consulte o site www.gradiente.com.br para acesso às informações atualizadas sobre a nossa rede de assistência técnica ou ligue para o nosso SAC: (11) 3339-9956 (capitais e regiões metropolitanas) ou 0800-771-5050 (demais localidades). Com isso, você terá fácil acesso a Assistência Técnica mais próxima da sua residência.

CAIXA AMPLIFICADA POWER PARTY

GCA310

REV[02]

Parabéns!

Você acaba de se tornar proprietário de um aparelho de alta qualidade, o GCA310. Leia atentamente este manual de instruções para usufruir de todas as funções do aparelho.

POSSÍVEIS PROBLEMAS Por favor, siga as instruções abaixo se encontrar os seguintes problemas.

Agradecemos à sua escolha.

PROBLEMAS

CAUSAS

SOLUÇÃO

Sem visor

1. O cabo de alimentação não está devidamente ligado

1.Retirar e colocar o cabo de alimentação novamente.

LIGAÇÃO NA REDE ELÉTRICA Este aparelho dispensa ajuste na voltagem, pois opera em ampla faixa da rede de energia elétrica, de 127 a 220V CA. Desenrole o cabo de força e insira o plugue fêmea no soquete CA do aparelho e a outra ponta, com pinos, numa tomada da rede elétrica.

2.Problema na tomada de alimentação

Observação: quando o aparelho não for usado por longo período de tempo, remova o cabo de força da tomada, puxando sempre pelo plugue, nunca pelo fio.

Sem som

CUIDADO Som com Distorção

Para evitar risco de incêndio ou choque elétrico, não exponha este aparelho a chuva ou umidade.

Não abra o aparelho nem tente fazer qualquer reparo em seu interior. Se necessário, encaminhe o aparelho a um serviço autorizado.

Sinal Rádio FM

!

1 |

10 |

2.Mudar de tomada.

1. Verificar a conexão entrada.

1. Escolher a conexão correta.

2. Volume muito baixo.

2. Aumentar o volume.

1. Volume do som muito alto.

2. Alto-Falante com problemas.

1. Não sintoniza emissoras.

2. Posição da antena.

1. Baixar o volume 2. Verificar se alto-falante está danificado.

1. Escolha a emissora desejada.

2. Direcionar a antena na posição correta.

CUIDADOS BÁSICOS Recomendações iniciais Coloque sempre o aparelho sobre uma superfície plana, firme e livre de vibrações.

Posicione o cabo de força de forma que não fique prensado e nem possa ser pisoteado.

Não coloque o produto sob a luz direta do sol.

Não exponha o aparelho ao calor ou frio excessivo.

Energia elétrica Não conecte o cabo de força em tomadas sobrecarregadas, “benjamim” ou extensão (risco de incêndio).

Para evitar risco de choque elétrico ou acidente, não conecte o aparelho à tomada enquanto estiver efetuando as conexões.

Nunca mexa no cabo de força com as mãos molhadas (risco de choque elétrico) Nunca puxe o cabo de força para retirá-lo da tomada; faça-o segurando o plugue para não o danificar.

Assegure-se de que todas as conexões elétricas (Cabo AC) estejam corretas e em acordo com as instruções do fabricante.

Não coloque objetos sobre o aparelho e não cole nenhum tipo de adesivo.

Para dissipação do calor, é necessária uma área livre de pelo menos 5 cm nas laterais e 10 cm na parte superior e traseira do aparelho.

Não abra o aparelho: risco de choque elétrico, danos ao aparelho e perda da garantia. Todo reparo no interior do aparelho deve ser realizado apenas por técnico autorizado.

Nunca coloque objetos com água ou outro líquido sobre ou acima do aparelho para evitar risco de derramamento. Se isso ocorrer, desligue imediatamente da tomada e entre em contato com a assistência técnica.

Nunca insira objetos estranhos (principalmente metálicos) nas aberturas do aparelho: risco de choque elétrico, incêndio e danos no aparelho

OUVIR MÚSICA ACIMA DE 85 DECIBÉIS PODE CAUSAR DANOS AO SISTEMA AUDITIVO (LEI FEDERAL NÚMERO 11.291/06).

9 |

2 |

CONHEÇA SEU APARELHO

UTILIZANDO O MICROFONE A caixa Gradiente GCA310 permite a conexão de até dois microfones.

A – Painel de Controle B – Tweeter C – Woofer D – Iluminação Led

A B

D

Para tanto insira o plugue (P10) do microfone na entrada MIC1 ou MIC2.

Para realizar os ajustes necessários no volume de som, use o painel de controle.

Página 7.

O GCA310 permite a gravação do áudio do microfone em qualquer modo, exceto no modo rádio e auxiliar.

Pressione a tecla M.VOL+ para iniciar a gravação e M.VOL- para finalizar a gravação.

Para reproduzir a gravação

MODO AUXILIAR

C

1. Pressione a tecla MODO uma ou mais vezes, até que o display mostre AUX.

H F

2. Insira o cabo auxiliar nas entradas correspondentes, entre GCA310 e o aparelho a qual deseja se conectar, ex. (DVD Player)

E

3. inicie a reprodução no aparelho conectado.

G

4. Ajuste o volume de ambos os aparelhos, os demais ajustes deverão ser feitos no aparelho conectado a GCA310 5. Para sair do modo auxiliar, pressione a tecla MODO e selecione outra função.

E – Alça Fixa F – Entrada de Áudio (RCA) G – Antena Telescópica (FM) H – Chave Liga/Desliga I – Pé Apoio

I

UTILIZANDO A ENTRADA AUXILIAR Utilize essa entrada para conectar para qualquer aparelho com saída de áudio (L/R) via cabo auxiliar (RCA). Com isto o áudio de outros aparelhos pode ser amplificado pelo GCA310.

As figuras apresentadas neste manual são de caráter ilustrativo; e não necessariamente fiéis ao produto em si.

3 |

8 |

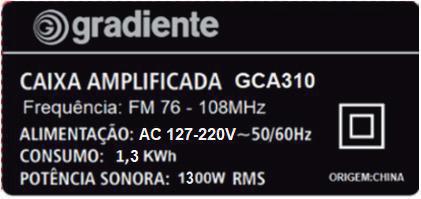

ESPECIFICAÇÕES MODO USB/SD Especificações elétricas: CA: 127~240V, 50/60Hz Potência de áudio: 1300W Falantes (Woofer): 2 x 10” Tweeter 1 x Relação sinal-ruido: >65dB Faixa de frequencia: 40Hz~18KHz Faixa de frequencia: FM 76 – 108MHz Peso 12Kg Dimensões (AxLxP): 905 x 320 x 310 mm Acessórios inclusos: Cabo AC, Cabo AUX RCA, manual usuário

1 – Insira um dispositivo USB ou cartão de memória SD contendo arquivos MP3.

As faixas gravadas no dispositivo USB ou cartão de memória começarão a ser reproduzidas automaticamente.

2 – Pressione a tecla para interromper temporariamente a reprodução. Pressione novamente a tecla para reiniciar a reprodução.

3 – Ajuste o volume e a tonalidade do som. Veja painel de controle, página 4. . Para retornar a faixa anterior, 4 – Para avançar a faixa seguinte, pressione a tecla pressione a tecla .

O Gradiente GCA310 pode reconhecer dispositivos.

USB com até 16GB SD de até 8GB Pode não ser possível ler todos os arquivos gravados se houver um número muito grande de pastas no dispositivo USB/SD.

Bluetooth SPEC

MODO BLUETOOTH

Módulo do Bluetooth: AB5308A Descrição Bluetooth: GCA310 Versão Bluetooth 5.0 Frequência: 2.400~2.483GHz Transmissão de energia: 2 / 4dbm Distância máxima de transmissão: 10m

1 – Pressione a tecla MODO uma ou mais vezes até que o display mostre “BLUE” piscando.

2 – Ative a função Bluetooth em seu smartphone localize e selecione o aparelho <<GCA310>>.

3 – Quando a conexão for estabelecida, o aparelho emitira um sinal sonoro e o indicador <<BLUE>> deixara de piscar no display 4 – Neste momento, qualquer música que você reproduzir no celular o áudio será amplificado na Gradiente GCA310.

5 – Para desligar a conexão entre o celular e a caixa, pressione a tecla MODO no painel de controle.

A função Bluetooth funciona melhor em um raio de até 10 metros, sem obstáculos.

Módulo AB5308A

O Gradiente GCA310 permite uma conexão com apenas um aparelho transmissor de cada vez, o que requer sua desconexão para conectar-se com outro aparelho.

7 |

14949-22-11851

4 |

1

4

2

6

8

10 11

12

3

GRADIENTE CONNECT Modo Gradiente Connect O GCA310, permite conexão Bluetooth entre outra caixa amplificada GCA310, aumenta a potência sonora criando um efeito estereofônico, proporcionando assim, uma experiência ainda mais agradável.

Utilizando o modo Gradiente Connect

5

13

7

14

9

15

16

1 – Ligue os dois produtos e selecione o modo Bluetooth, seguindo o passo 1 página 07.

2 – Pressione por 2 segundos a tecla TWS em ambos os produtos, até que o display mostre <bf 5f>, um sinal sonoro será emitido, indicando que a conexão entre as caixas foi estabelecida.

3 – Selecione o modo Bluetooth em seu celular, seguindo as orientações da pagina da página 7 do passo 2 ao 3.

4 – Neste momento, a música selecionada no celular, será reproduzida nas caixas GCA310 em modo estereofônico.

5 – Para desativar o modo Gradiente conecte, pressione e segure a tecla TWS até que o display mostre <off>.

18 19 17

1 – GRAVES +/-. Gire esse botão para ajustar nível (-12 a +12) 2 – DISPLAY. Exibe informações referentes aos modos: FM, AUX, USB, SD e BLUETOOTH 3 – BOTÃO VOLUME +/-. Gire esse botão para ajustar nível do volume (Vol. 0 a 30) 4 – M.VOL+. Pressione essa tecla para aumentar o volume do microfone (Vol. 0 a 30) 5 – M.VOL-. Pressione essa tecla para diminuir o volume do microfone 6 – ECO+. Pressione essa tecla para aumentar profundidade do eco (0 a 12) 7 – ECO-. Pressione essa tecla para diminuir profundidade do eco 8 – AGUDOS+. Pressione essa tecla para aumentar nível agudos (+12 a -12) 9 – AGUDOS-. Pressione essa tecla para diminuir nível agudos 10 – MODO. Pressione para selecionar os modos USB/SD CARD/AUX/FM ou BLUETOOTH 11 – LED LIGA/DESLIGA. Pressione para ligar ou desligar a iluminação 12 – MIC.PRI. Pressione para selecionar o modo de prioridade do microfone quando inserido 13 – ENTRADA MIC 1. Entrada para microfone P10 (Não incluso) 14 – ENTRADA MIC 2. Entrada para microfone P10 (Não incluso) 15 – ENTRADA SD CARD. Entrada para dispositivo SD Card (Full SD) MP3 16 – TECLA / PASTA-.

USB/SD/BT. Volta para música anterior FM. Sintoniza emissoras anteriores USB/SD. Avança pasta 17 – TECLA / PASTA+.

USB/SD/BT. Avança a música seguinte FM. Sintoniza emissoras seguintes USB/SD. Retorna pasta 18 – GRADIENTE CONNECT / TWS. Pressione essa tecla para ativar a função <<GRADIENTE CONNECT>> criando assim uma conexão sem fio entre duas caixas GCA310 Pressione para reproduzir / pausar a música.

19 – ENTRADA USB. Entrada para dispositivo USB (Pen drive) MP3

5 |

MODO RÁDIO 1 – Pressione uma ou mais vezes a tecla MODO para selecionar modo FM. 2 – Ao ligar o aparelho pela primeira vez, pressione e segura a tecla para fazer a varredura completa de todas as emissoras disponíveis e armazená-las na memória.

3 – Sintonia Automática Para sintonizar uma emissora automaticamente, pressione e segure a ou ou pressione e solte a tecla para selecionar emissoras memorizadas.

6 |
