Puerta Mpto MINIMAL

Componentes

- Aplicable a toda línea con Cámara Europea 15/20 y encuentro escalonado -

Arandela de ajuste

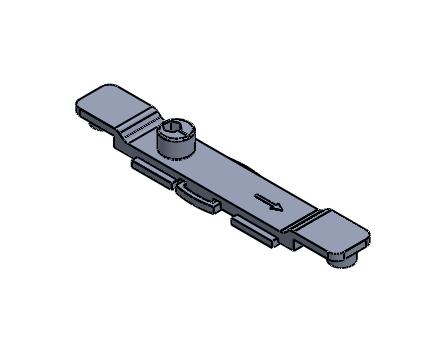

Ensamblar el Kit regulable sobre la pletina D, que formará el tren de movimiento superior. NO OLVIDAR ARANDELA DE AJUSTE.

*Despuntar la hoja

Encolizado del tren de movimiento superior

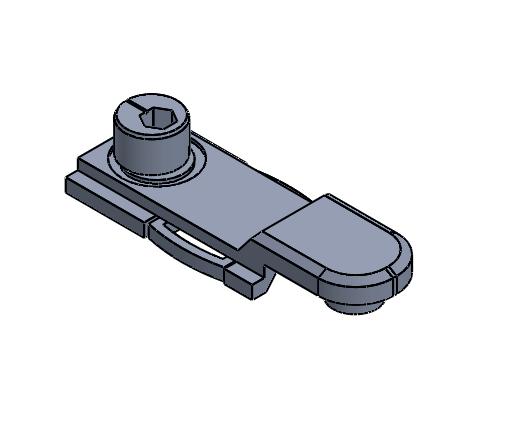

pletina A Ensamblar el punto de cierre intermedio sobre las pletinas B y C. NO OLVIDAR ARANDELAS DE AJUSTE.

Encolizar el conunto.

Abierto

4,5

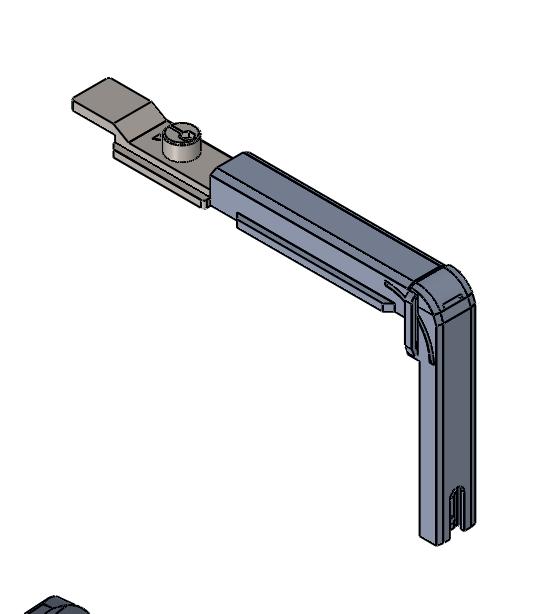

Ensamblar el ángulo de reenvío, en posición de abierto, con la pletina C. NO OLVIDAR ARANDELA DE AJUSTE.

Arandela de ajuste

Ensamblar el Kit regulable sobre la pletina A. NO OLVIDAR ARANDELA DE AJUSTE.

pletina B

Encolizar el conunto.

Vinculación del tren de movimiento principal con el tren de movimiento superior.

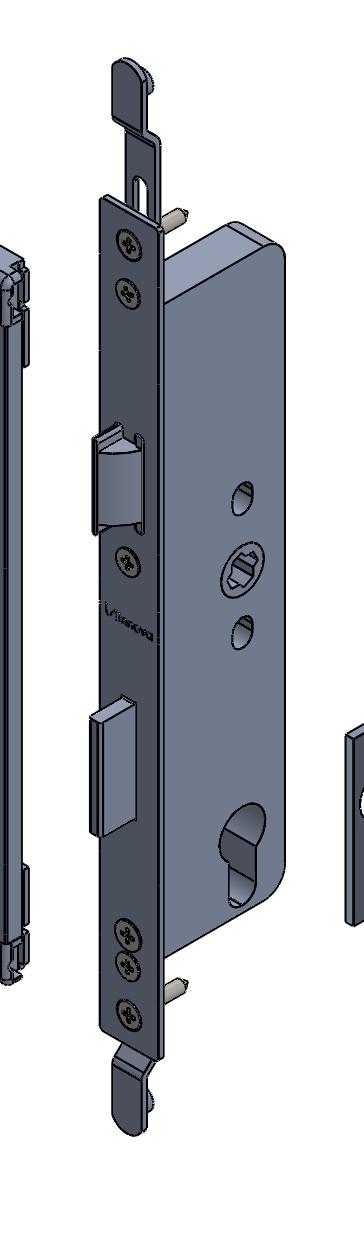

Ensamblar la cerradura en su correspondiente calado, haciendola coincidir con las pletinas. Atornillar para fijar.

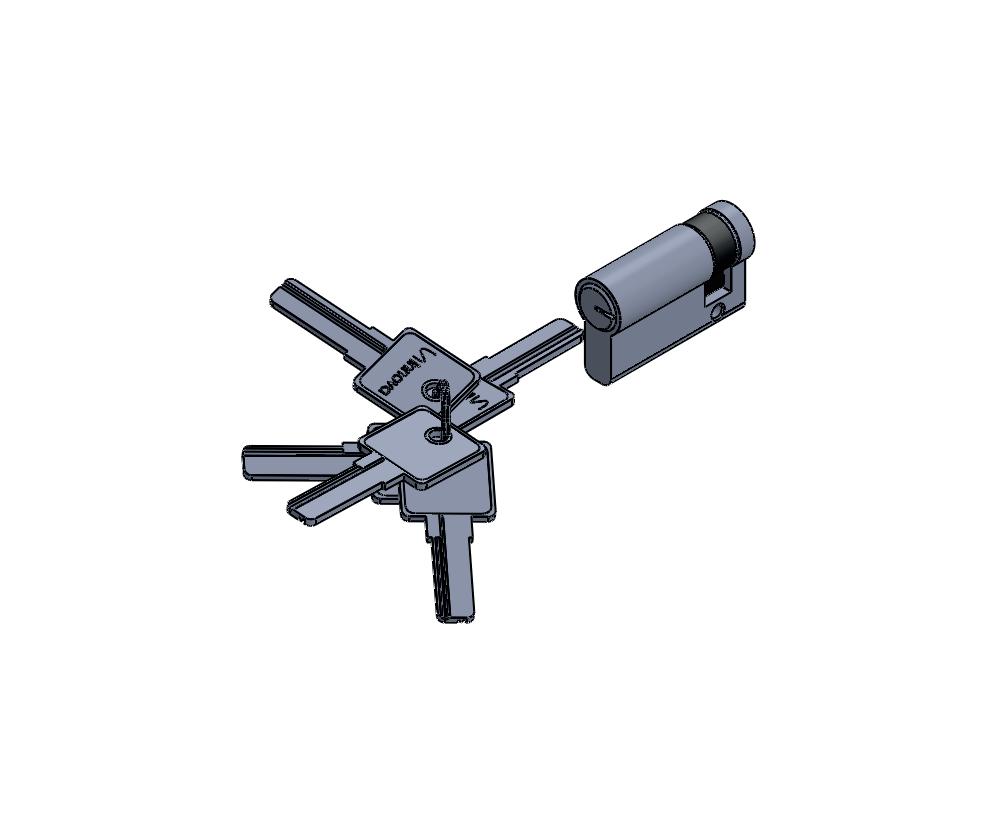

Ubicar el tambor computarizado en la cerradura y fijar con su tornillo.

*Se replica este paso en el otro lado de la puerta Hoja

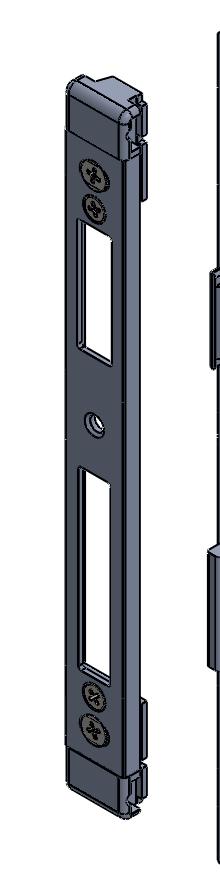

Posicionar el contrafrente regulable sobre el marco, en relacion a la cerradura. Regular en altura y profundidad.

Ajustar los tornillos frontales. Finalmente, atornillar los allen laterales para fijar.

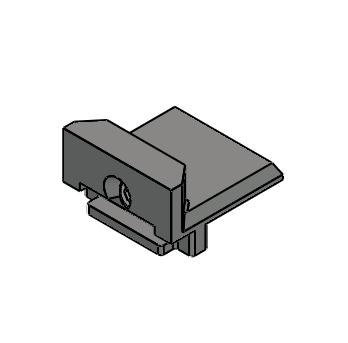

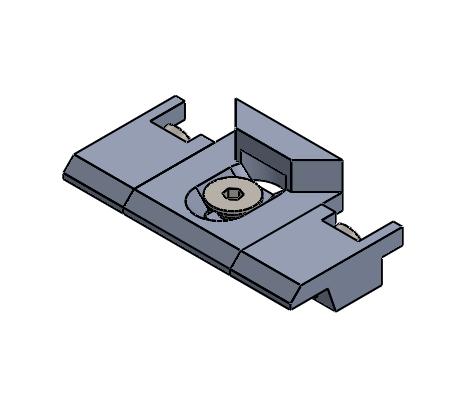

Colocar las trabas de marco y posicionar en relación a los puntos de cierre. Ajustar prisioneros allen para fijar al marco.

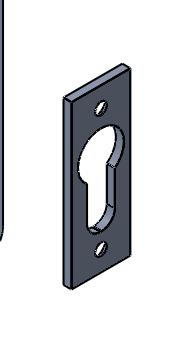

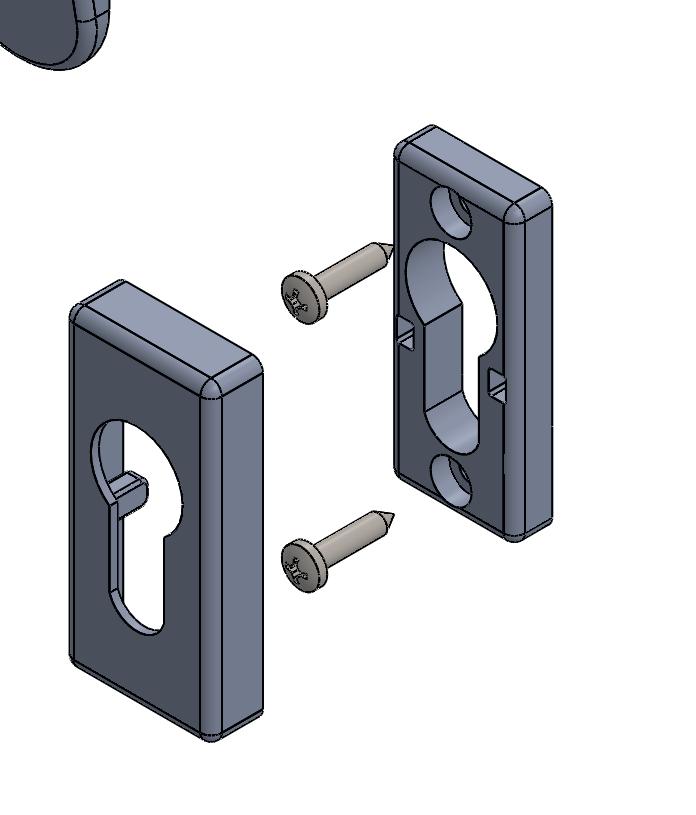

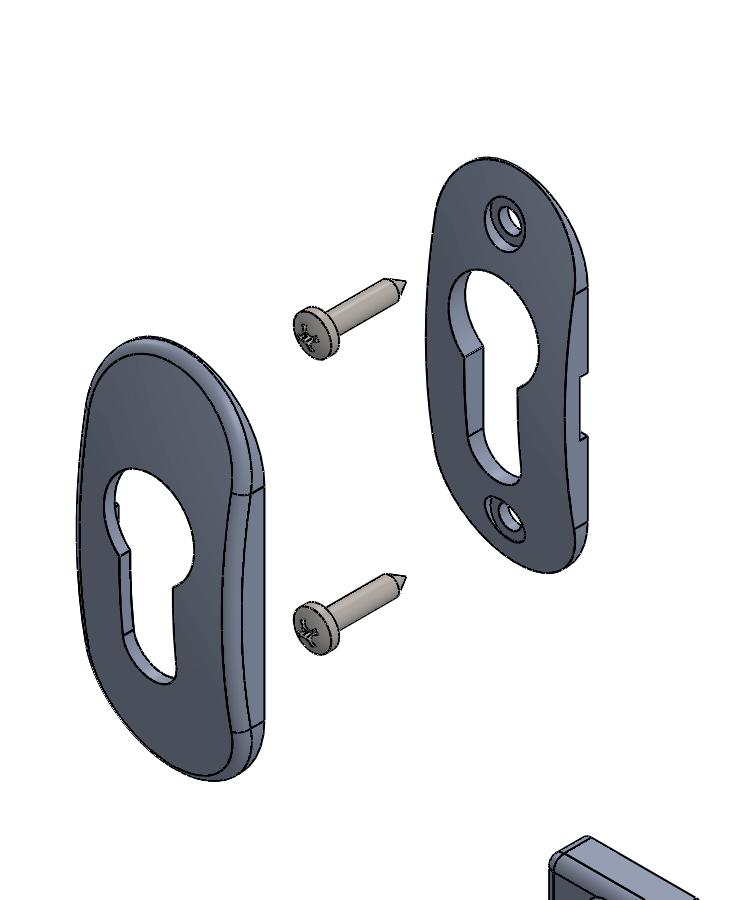

Ubicar y fijar los bocallaves en ambos lados de la puerta.

Accionar de la falleba

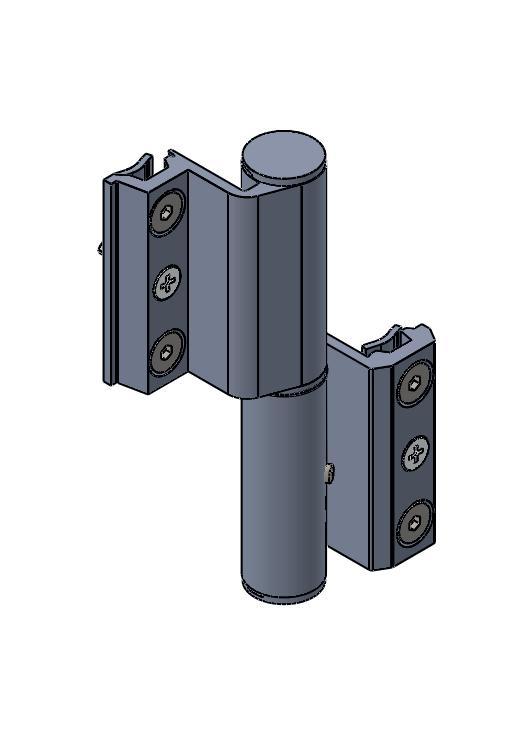

Colocar bisagras en marco y hoja, tanto en la parte superior como inferior. Atornillar para fijar. Finalmente ensamblar ambas partes

*Regulación de la presión de cierre

*- Si A < 60mm: CORTAR EL PERNO

- Si A ≥ 60mm: NO CORTAR EL PERNO

* tornillos de fijación provistos.

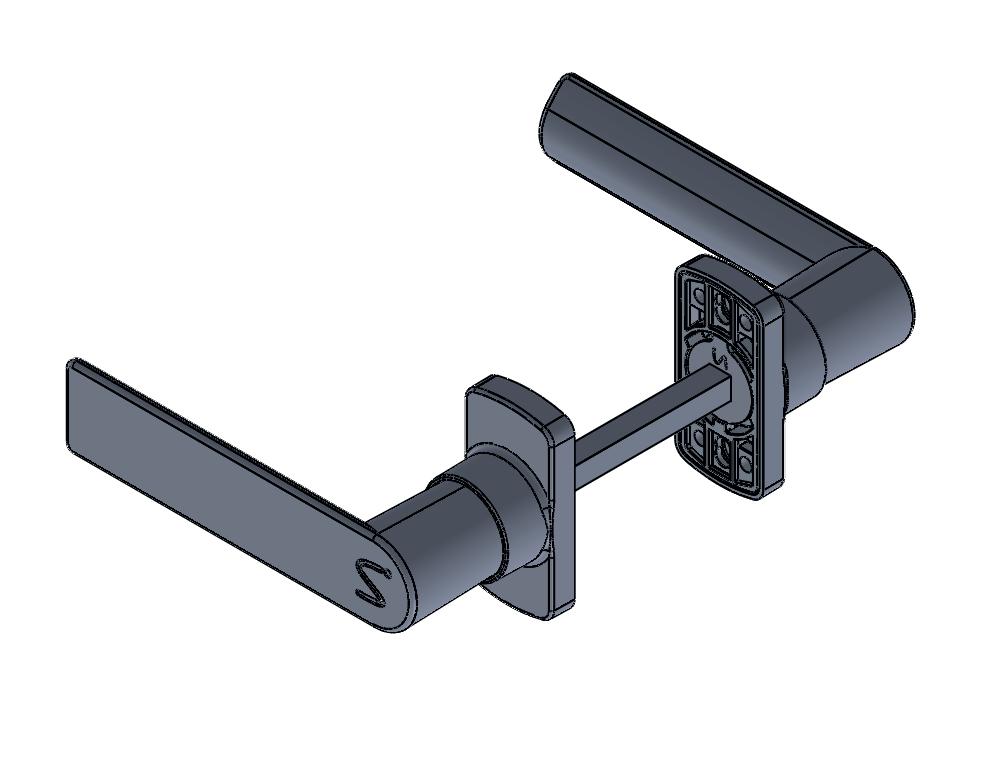

Posicionar la manija haciendo coincidir el centro con el cuadrante de giro. Retraer la tapa frontal para ubicar los tornillos de fijación. Ajustar para fijar. Volver a posicionar la tapa frontal a su posición inicial. Aplicar los mismos pasos para la otra manija.

Utilizar plantilla de fijación de la hoja anterior.

En caso de reemplazar los tornillos por autoperforantes, contemplar que no superen los 13mm de largo.

* tornillos de fijación provistos.

** remache roscado no provisto.

Poner los remaches en los alojamientos del perfil. Retraer la tapa frontal. Posicionar la manija haciendo coincidir el centro con el cuadrante de giro y los remaches con los alojamientos de los tornillos. Posicionar los tornillos y ajustar para fijar. Volver a posicionar la tapa frontal a su posición inicial. Aplicar los mismos pasos para la otra manija.

Utilizar plantilla de fijación de la hoja anterior contemplando que las perforaciones de Ø3.5mm se deben repasar a Ø6mm.

1- Manija H50 Minimal

2- Tornillos fijación*

3- Hoja

1- Manija H50 Minimal

2- Tornillos fijación*

3- Remache roscado M5**

4 - Hoja

Posibilidad 1: Fijación Frontal con tornillo

Posibilidad 2: Fijación Frontal con remache roscado

PUERTA multipunto

Secuencia de Cierre

Uso del sistema multipunto

Desde la posición “Puerta Abierta” acercar hacia el marco tomando el puño a 90 grados.

Secuencia de Apertura

Al aproximarse accionar el puño hacia abajo para retraer el pestillo y evitar el golpe. Cerrar completamente la puerta y volver el puño a la posición 90 grados.

En posición “Puerta Cerrada” accionar el puño hacia arriba para bloquear el cierre multipunto, volver el puño a 90 grados.

En posición “Multipunto Bloqueado” girar la llave hacia el marco para bloquear pestillo y paleta.

2 3 5 4

Posición “Puerta Cerrada y Multipunto Bloqueado”

Desde la posición “Puerta Cerrada y Multipunto Bloqueado” girar la llave hacia la hoja para destrabar pestillo y paleta.

Una vez destrabado el pestillo y paleta, accionar el puño hacia abajo para desbloquear el sistema multipunto.

Manteniendo el puño en la posición hacia abajo “Abrir la puerta”, luego el puño volverá a la posición 90 grados por sus resortes acerados internos.

Posición “Puerta Abierta y Multipunto Desbloqueado” 1 2 3 4

No se aceptan reclamos ni devoluciones por su uso indebido.

Recomendamos compartir este instructivo con usuarios del sistema.

Es importante leer estas instrucciones para evitar daños por mal uso.

Giro del pestillo NH51MPT

Secuencia de giro

Ubicar el tornillo lateral que se desplaza conjuntamente con el pestillo.

Desajustar y retirar el tornillo para liberar el pestillo.

Girar el pestillo 180° para cambiar de posición. El pestillo permite el giro hacia ambos lados por igual.

Introducir el pestillo rotado en la cerradura.

Con el pestillo en la cerradura, introducir nuevamente el tornillo de fijación y ajustar.

No es necesario desarmar ni frontal ni lateralmente la cerradura. En caso de ser desarmada no se aceptan reclamos ni devoluciones.
