Portfolio

PORTFOLIO

INGRID OFSTAD NORENDAL ingrid.norendal@outlook.com +47 476 65 335

Jeg, Ingrid, har denne våren fullført min mastergrad i arkitektur på NTNU i Trondheim. Diplomoppgaven jeg har arbeidet med, tar for seg transformasjon av tidligere fabrikkbygninger i Vaterland i Fredrikstad.

I løpet av studiet har jeg jobbet med prosjekter fra liten til stor skala.

På masternivå har jeg spisset utdanningen mot transformasjon, fleksibilitet og generalitet i arkitekturen, i tillegg til at jeg har jobbet med lys og farger. Med den kompetansen jeg har tatt til meg, er jeg nå klar for å ta tak i nye utfordringer i arbeidslivet som arkitekt.

I portfolioen har jeg tatt med et utvalg av prosjektene jeg har gjort ved NTNU, i omvendt kronologisk rekkefølge. Prosjektene vises ikke i sin helhet, men jeg har med et utvalg illustrasjoner og tegninger for å gi et innblikk i mine ferdigheter og metoder.

INNHOLD 1 2 3 4 5 6 7

Vaterland Håndverksfabrikk Prinsens gate 53 Utemøbel DIGS City - Building - Room Overlys Byboliger Teglkila

VATERLAND HÅNDVERKSFABRIKK TRANSFORMASJON AV ET HISTORISK INDUSTRIMILJØ LANGS GLOMMA

1

INFORMASJON

Hva: Diplomoppgave, transformasjon Når: Vår 2022 Hvor: Vaterland 28, Fredrikstad Med: Ada Stakseng Lindvik Veileder: Geir Brendeland

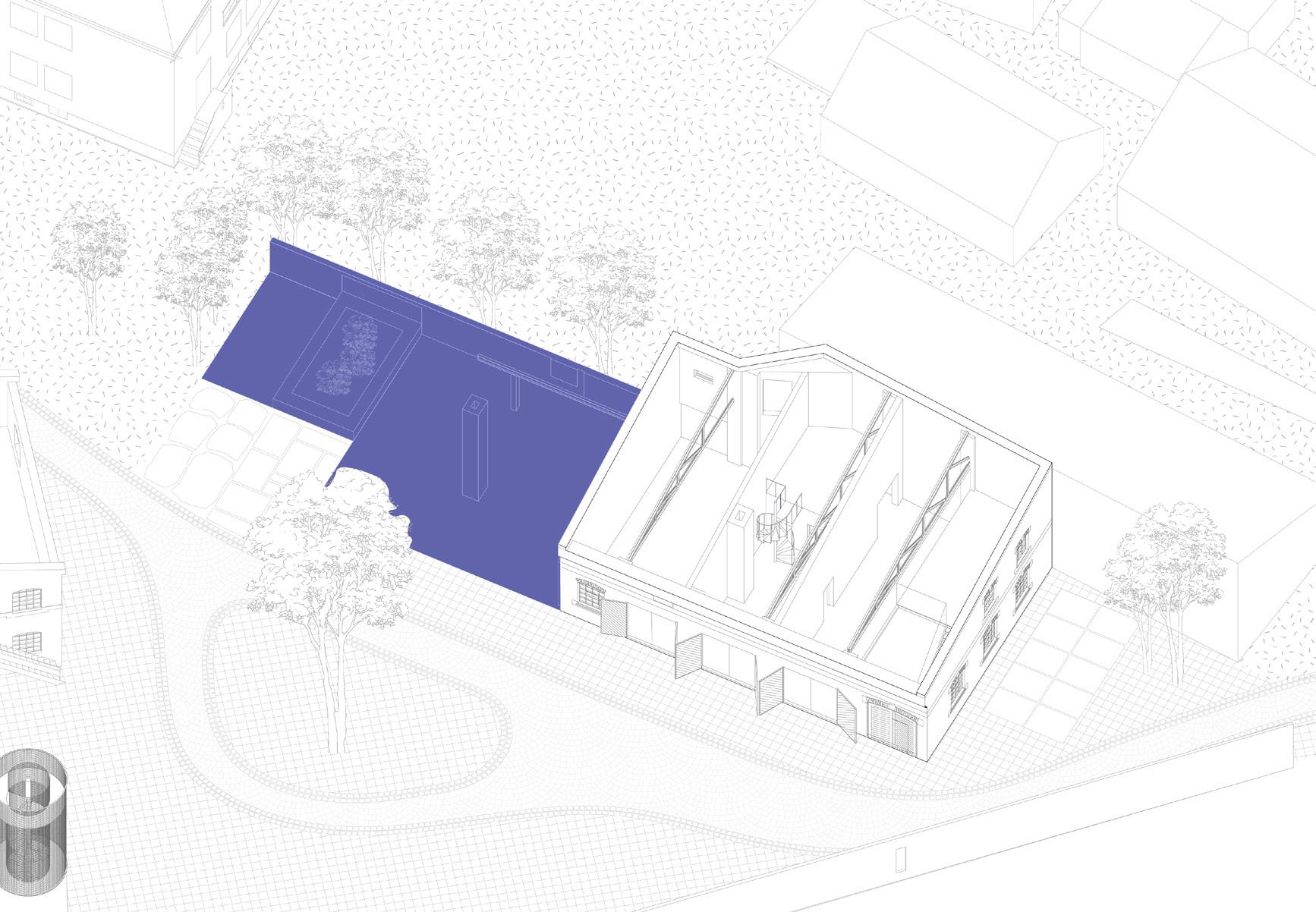

Det eldre industrimiljøet på Vaterland ligger ved Glommas utløp, rett sør for Gamlebyen i Fredrikstad. Teglsteinsbygningene startet som fabrikklokaler, men har hatt flere funksjoner gjennom årenes løp. Deler av anlegget ble nylig pusset opp og huser håndverkere.

Et stort areal, inkludert gårdsplass og elvefront, står fremdeles funksjonsløst eller er i dårlig forfatning.

Med dette som bakteppe, undersøker oppgaven hvordan man kan transformere et sted med utgangspunkt i dets eksisterende kvaliteter og potensial. Bygningene bærer preg av lag med endringer og spesifikke tilpasninger. Originale detaljer, konstruksjon og spor i veggene vitner om noe som har vært. Samtidig gir de et hint om hva det en dag kan bli. Stedet forteller historier - om det får muligheten.

OPPGAVEN

A

B C

B

C

E

E D

A

D

A

B C

B

C

E

E D

A

D

Tilbakeplantet bjørketre

Eksisterende bjørketrær

Eksisterende betongdekke

Nytt påstøp i betong under tegl

Sittebenk av gjenbrukt tegl

Eks

sisterende betongdekke

Eksisterende pipe

Eksisterende drager i stål

Eksisterende teglvegg

Eksisterende rester av pipe

Eksisterende gjerde Ny åpning

Tilbakeført bueåpning

TÅRNET I PIPEN Det gjenværende av fabrikkpipen transformeres til et utsiktstårn. Den en gang 40m høye konstruksjonen er i dag 7m. Vet å legge til en lett og transparent konstruksjon oppå den tunge og tette teglen, ender pipen opp med å bli 12,5m. En indikasjon på at pipen en gang har strekt seg lenger.

Herfra kan turgåere, ansatte og andre forbipasserende bevege seg opp en spiraltrapp til et platå og få utsikt over omgivelsene. Fra å starte vandringen i det mørke og lune, ender man opp i det luftige og lyse. Det flate landskapet langs Glommas utløp gjør det mulig å se hele veien til Hvaler.

Nedsenket himling fjernet slik at takstolene synes

Dekke fjernet for dobbelthøyt rom

Ny stigetrapp i stål

PRINSENS GATE 53 HØST 2021

INFORMASJON Kurs: Masterkurs, bygningsvern Hva: Transformasjon av historisk trehus til boliger Hvor: Prinsens gate 53, Trondheim Veileder: Trond Eide, Jon Nordsteien

OPPGAVEN I forbindelse med analyser, oppmåling og registrering i kurset Bygningsdokumentasjon, har jeg transformert en historisk bygård i Trondheim sentrum til to boliger og en kafé. Målet med oppgaven har vært å bevare mest mulig konstruksjon og interiør, men samtidig forbedre sirkulasjonen i bygningen. I prosjektet er det derfor åpnet opp mellom fløyene og det er satt inn nye trapper og forbindelser. I tillegg er det laget en vinterhage felles for de to boligene på toppen av bakbygningen. Denne kan benyttes på vinteren eller på sommeren ved å åpne foldedørene.

2

A

WC 2,7 m²

WC

Matheis

WC

1,8 m²

2,7 m²

Entré

7,9 m²

3,2 m²

1. etasje i dag

Kafé 55 m²

B

Sykkelbod

B

14,9 m²

Entré 8,8 m²

WC 3,1 m²

Rivingsplan Eksisterende kjellertrapp rives. Hull i gulvet til ny kjellertrapp der den gamle lå tidligere.Trapp i søndre fløy byttes og innervegger rives.

A

A

Stue 18,8m²

Kjøkken

Kontor

Trapperom

Bad

16,7m²

8,2m²

2,2m²

9m²

2. etasje i dag

B

B

Kontor

7m²

Stue

Kjøkken

19,8m²

19,6m²

Trapperom

Bad

10,6m²

5,3m²

Rivingsplan Trapp i søndre fløy og innervegger rives.

Gamle og verdifulle dører flyttes til nye steder. Gulvet senkes til gammelt gulv i hovedbygget.

A

A

Gang

4m²

Kontor

Trapperom

Gjesterom

7m²

2m²

5,7m²

Soverom 17,4m²

12,1m²

3. etasje i dag Vinterhage 8,1m² B

B

Soverom

18,2m²

Soverom

Trapperom/ gang

12,8m²

12,7m²

6,9m²

Bibliotek/gang 6,8m²

A

Rivingsplan Trapp i søndre fløy og innervegger rives.

Gamle og bevaringsverdige dører flyttes til nye steder.

7

6 5 4 3 1

2

13

8 9 10 11 12

14

15 16

17

18

19

20

22

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

Isolert alimuniumprofil Trebjelke 96x198mm Glass 3-lags Sperrer i tre 48x144mm Aluminiumklemme Beslag Mønestein nabobygg 15mm kryssfiner 150mm isolasjon Dampbrems Mineralull

21

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

2x12mm gipsplater Dryppnese med beslag 2-lags glass i fast ramme Aluminiumklemme Foldedørfeste overkarm Foldedørfeste underkarm, nedsenket Bølgeblikk med fall Beslag Eksisterende utvendig liggende panel Eksisterende himlingspanel med fas Taklister med kvartstaff og hulkil

UTEMØBEL DIGS

3

INFORMASJON

OPPGAVEN

Hva: Formgiving i tre Når: Høst 2021 Hvor: Midtbyen, Trondheim Med: Ole Flatebø og Ingrid Tryggestad Berre Veileder: Nils Henrik Stensrud

Arbeidskollektivet DIGS i Trondheim har to bakgårder som de ønsket å møblere og kontaktet derfor NTNU og faget formgiving i tre ved industriell design. Oppgaven var å lage et utemøbel til en av de to bakgårdene som skal passe inn i programmet. Vi valgte å lage et sosialt utemøbel til den største bakgården som skal fungere som et pauserom fra konferansesalen på innsiden.

Benken er laget av eik og lakkert stål og er en prototype til et modulsystem. Alle elementene er designet og laget av oss.

Arbeidsoppgavene bestod av testing,saging, fresing, sveising av stålelementer og bygging.

1090

1090

535 50

25

395

535 35 21 870

50

820 25

870

10

310

450

400

25 1070

v

1070

1070

CITY BUILDING ROOM

VÅR 2021

INFORMASJON

OPPGAVEN

Kurs: Masterkurs, byforming og arkitektur 2 Hvor: Romsdalsgata 1F, Oslo Med: Ada Stakseng Lindvik Veiledere: Kerstin Höger, Erik Hofsbro, Mats Heggernæs

Prosjektet er basert på studier gjort gjennom semesteret. Arbeidet har vært fokusert på forskning av infilltomter, typologistudier og utforskning av rom for bolig og arbeid. Fleksibilitetet, spennet mellom permanent og tidsriktig, privat og offentlig, og endringer over tid har vært det overordnede temaet for studiene. Å bygge på infilltomter kan bidra til å fullføre en gate eller et kvartal, og samtidig være et godt grunnlag for å utforske nye måter å bo på.

Sammen med befolkningsveksten i Oslo og andre byer øker også behovet for boliger og fortetting. En av flere måter å håndtere denne utfordringen på kan være ved å benytte disse tomtene.

4

Infilltomter er i mange tilfeller godt tilpasset byboligtypologien.

Oppgaven tar for seg å beholde kvalitetene fra den klassiske bygården, og samtidig tilpasse de til dagens behov. God takhøyde, gjennomgående leiligheter og fellesrom er elemeter vi vil beholde og utvikle videre.

2000

2000

240 240

3390

240

2700

240

4190

240 240 80

725

1400

2730

C +54,6

C +50,1

C +47,1

C +43,5

C +39,9

C +35,4

C +32,9

1525

1400

3000

1600

1400

3000

1600

1400

3000

1600

1400

3000

1525

1400

2730

725

300 300

4190

1st floor, two apartments a’ 90 m²

3rd and 4th floor: two apartments over two levels a’ 150m²

2nd floor, two apartments a’ 90 m²

OVERLYS HØST 2020

INFORMASJON

OPPGAVEN

5

Kurs: Arkitekturprosjektering med lys og farger Med: Anders Jakobsen, Maren Heier og Renate Bryn Veiledere: Kine Angelo og Barbara Matusik

Oppgaven var å lage et verksted eller utstillingsrom på 10x10x10 meter, med kun bruk av overlys. Vi skulle ta utgangspunkt i hvert vårt referanseprosjekt hvor vi studerte hvordan de hadde brukt ulike former for overlys. Deretter skulle vi jobbe med å implementere noen av disse prinsippene i våres prosjekt. Vi jobbet mye med å fange lyset i ulike åpninger og deretter føre lyset ned til de ulike etasjene som bestod av verksted, oppholdsareale for ansatte og utstilling i nederste etasje.

Snitt A-A’

Snitt C-C’

A

B

C

A

B

C

D

Plan U3

D

Snitt D-D’

A

B

C

A

B

C

D

Snitt U2

A

B

C

A

B

C

D

D

Plan U1

D

BYBOLIG VÅR 2018

INFORMASJON

OPPGAVEN

Kurs: Arkitektur 4, boligprosjektering Med: Nora Oline Olden Hvor: Frostaveien 3, Trondheim Veileder: Olav Kristoffersen

Boligblokka befinner seg i bydel Buran, nærmere bestemt Frostaveien 3. I dag ligger det en gammel fabrikk, som vi har valgt å fjerne. Med dette ønsker vi å få en bedre utnyttelse av bakgårdsarealet som oppstår, rette opp siktlinjer i gateløpet, og å få plass til flere boenheter.

Frostaveien 3 ligger rett i skillet mellom to ulike typologier, der to- og firemannsboliger i tre møter høyere bygårder med leiligheter og næring. Vi har utformet et kvartal, bestående av ett volum.

Bygningsmassen er på 5 hele etasjer mot Frostaveien i nord, og trappes ned til tre etasjer mot Gamle Kongevei i sør for å gi en mildere overgang mellom de to eksisterende typologiene, og for å gi ulike opplevelser av bygget som fotgjenger langs de omkransende veiene.

6

B

A’

B’

Situasjonsplan

Fasade nord

Fasade øst

Snitt A-A’

7 INFORMASJON

TEGLKILA

HØST 2017

Kurs: Arkitektur 3, studier i tektonisk kultur Med: Henrik Skovli Hvor: Einar Tamberskjelves gate 8, Trondheim Veiledere: Arnstein Olav Gilberg, Ina Samdal

Som utgangspunkt til prosjektet fikk vi utdelt materialene tegl og stål som konstruksjonsmaterialer. Målet var å utnytte teglens potensial og bruke minst mulig stål.

Prosjektets plassering er inntil en brannvegg på en gammel bygård rett nedenfor Gløshaugen i Trondheim. Vi ønsket å gi arkitekstudentene et gallerilokale i tilknytning til campus, som også kunne brukes som barlokale. Vi ville også gi noe tilbake til beboerne ved å legge tilrette for et romlig bakgårdsareale og oppholdssted for sykler.

Vi lot oss inspirere av gamle industribygninger i uttrykket og måten vi brukte tegl på. Underveis jobbet vi mye med hvordan man kunne bruke ulike forband til å få relieff i uttrykket.

OPPGAVEN

Detalj som viser overgang mellom vegg og tak med forskjellig typer teglstein.

Plan 1. etasje

Detalj som viser konstruksjon av buene ved bruk av stålprofil og mørtel.

Plan 2. etasje

Detalj som viser feste av glass i tillegg til overgang mellom himling og utvendig gulv (takterrasse).

Aksionometri som viser hoved- og sekundærkonstruksjon med tegl og stål.

Detlj som viser møtet med bakken.

Utvalgte arbeider fra 2017-2022
