TERMÔMETROS DE VIDRO
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR
Linha Analógica
10 CÓDIGO REF. ASTM NUM. IP ESCALA DIVISÃO PONTO 0ºC ENCHIMENTO IMERSÃO (MM) COMPRIMENTO PROCESSO 5427 49C +20+70 0,2ºC Hg 65 305 Stormer Viscosity 5428 50F +54+101 0,1ºF Hg Total 468 Gas Calorimeter Inlet 5429 51F +69+116 0,1ºF Hg Total 468 Gas Calorimeter Inlet 5430 52C -10+5 0,1ºC Hg Total 162 Butadiene Boiling Point Range 5431 54C 18C +20+100,6 0,2ºC Hg Total 310 Congealing Point 5432 54F 18F +68+213 0,5ºF Hg Total 310 Congealing Point 5433 56C +19+35 0,02ºC Hg Total 585 Bomb Calorimeter 5434 56F +66+95 0,05ºF Hg Total 585 Bomb Calorimeter 5435 57C -20+50 0,5ºC Hg 57 287 Tag Closed Tester Low Range 5436 57F -4+122 1ºF Hg 57 287 Tag Closed Tester 5437 58C -34+49 0,5ºC Hg Total 303 Tank 5438 58F -30+120 1ºF Hg Total 303 Tank 5439 59C -18+82 0,5ºC Hg Total 303 Tank 5440 59F 0+180 1ºF Hg Total 303 Tank 5441 60C +77+260 1ºC Hg Total 303 Tank 5442 60F +170+500 2ºF Hg Total 303 Tank 5443 61C +32+127 0,2ºC Hg 79 380 Petrolatum Melting point 5444 61F +90+260 0,5ºF Hg 79 380 Petrolatum Melting point 5445 62C -38+2 0,1ºC Hg Total 379 Precision 5446 62F -36+35 0,2ºF Hg Total 379 Precision 5447 63C -8+32 0,1ºC Hg Total 379 Precision 5448 63F +18+89 0,2ºF Hg Total 379 Precision 5451 65C +50+80 0,1ºC Hg Total 379 Precision 5452 65F +122+176 0,2ºF Hg Total 379 Precision 5453 66C +75+105 0,1ºC Hg Total 379 Precision 5456.1 67F +203+311 0,5ºF Hg Total 379 Precision 5457.1 68C +145+205 0,2ºC Hg Total 379 Precision 5459 69C +195+305 0,5ºC Hg Total 379 Precision 5460 69F +383+581 1ºF Hg Total 379 Precision 5461.1 70C +295+405 0,5ºC Hg Total 379 Precision
Total C|Diâmetro
mm
C F E D G B
ASTM COM PONTO 0º CONSULTAR ESTOQUE.
B|Comprimento
externo,
D|Comprimento do bulbo, mm E|Diâmetro externo do bulbo, mm F|Distância do inicio do bulbo ao ponto de referência, mm G|Comprimento da escala, mm
TERMÔMETROS
A|Imersão, mm B|Comprimento total mm C|Diâmetro externo, mm D|Comprimento do bulbo, mm
E|Diâmetro externo do bulbo, mm
F|Distância do inicio do bulbo ao ponto de referência, mm
G|Comprimento da escala, mm
K|Diâmetro externo do alargamento, mm
L|Comprimento do alargamento, mm
M|Distância da parte inferior, mm
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR
Analógica
11
Linha
TERMÔMETROS DE VIDRO
C K L E D F M G B CÓDIGO REF. ASTM NUM. IP ESCALA DIVISÃO PONTO 0ºC ENCHIMENTO IMERSÃO (MM) COMPRIMENTO PROCESSO 5463 71C 72C -37+21 0,5ºC Hg 76 355 Oil in Wax 5464 71F 72F -35+70 1ºF Hg 76 355 Oil in Wax 5465.1 72F 67F -2,5+2,5 0,1ºF Hg Total 305 Kinematic Viscosity 5467.1 73F 68F -42,5-37,5 0,1ºF Hg-TI Total 305 Kinematic Viscosity 7379.1 74C 69C -55,4-52,6 0,05ºC Hg-TI Total 305 Kinematic Viscosity 5469 75F -35+35 0,5ºF Hg 100 408 Anti-freeze Freezing Point 5470 76F -65+5 0,5ºF Hg-TI 100 408 Anti-freeze Freezing Point 5471 77F +245+265 0,5ºF Hg Total 275 Saybolt Viscosity 5472 78F +295+315 0,5ºF Hg Total 275 Saybolt Viscosity 5473 79F +345+365 0,5ºF Hg Total 275 Saybolt Viscosity 5474 80F +395+415 0,5ºF Hg Total 275 Saybolt Viscosity 5475 81 F +445+465 0,5ºF Hg Total 275 Saybolt Viscosity 5476 82 C -15+105 1ºC Hg 30 162 Fuel Rating, Engine 5477 82 F 0+220 2ºF Hg 30 162 Fuel Rating, Engine 5478 83 C +15+70 1ºC Hg 40 171 Fuel Rating, Air 5479 83 F +60+160 1ºF Hg 40 171 Fuel Rating, Air 5480 84 C +25+80 1ºC Hg 249 382 Fuel Rating, Orifice Tank 5481 84 F +75+175 1ºF Hg 249 382 Fuel Rating, Orifice Tank 5482 85 C +40+150 1ºC Hg 181 310 Fuel Rating, Surge 5483 85 F +100+300 2ºF Hg 181 310 Fuel Rating, Surge 5484 86 C +95+175 1ºC Hg 35 167 Fuel Rating, Mix 5485 86 F +200+350 2ºF Hg 35 167 Fuel Rating, Mix 5486 87 C +150+205 1ºC Hg 40 172 Fuel Rating, Coolant 5487 87 F +300+400 1ºF Hg 40 172 Fuel Rating, Coolant 5488 88 C +10+200 1ºC Hg 57 287 Vegetable Oil Flash 5489 88 F +50+392 2ºF Hg 57 287 Vegetable Oil Flash 5490 89 C -20+10 0,1ºC Hg 76 370 Solidification Point 5491 90 C 0+30 0,1ºC Hg 76 370 Solidification Point 5492 91 C +20+50 0,1ºC Hg 76 370 Solidification Point 5493 92 C +40+70 0,1ºC Hg 76 370 Solidification Point 5494 93 C +60+90 0,1ºC Hg 76 370 Solidification Point
ASTM COM PONTO 0º CONSULTAR ESTOQUE.
TERMÔMETROS
TERMÔMETROS ASTM COM PONTO 0º CONSULTAR ESTOQUE.
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR Linha Analógica
13
C|Diâmetro
TERMÔMETROS DE VIDRO
B|Comprimento Total
externo, mm D|Comprimento do bulbo, mm
E|Diâmetro externo do bulbo, mm
ao
F|Distância do inicio do bulbo
ponto de referência, mm
C E D F G B CÓDIGO REF. ASTM NUM. IP ESCALA DIVISÃO PONTO 0ºC ENCHIMENTO IMERSÃO (MM) COMPRIMENTO PROCESSO 7355 123 C 95C -35-25 0,1ºC Hg-TI Total 300 Brookfield Viscosity 7356 124 C 96C -25-15 0,1ºC Hg-TI Total 300 Brookfield Viscosity 7357 125 C 97C -15-5 0,1ºC Hg Total 300 Brookfield Viscosity 7358 126 C 71C -27,4-24,6 0,05ºC Hg Total 305 Kinematic Viscosity 7361 128 C 33C -1,4+1,4 0,05ºC Hg Total 305 Kinematic Viscosity 7362 128 F 33F +29,5+34,5 0,1ºF Hg Total 305 Kinematic Viscosity 7363.1 129 C 36C +91,6+94,4 0,05ºC Hg Total 305 Kinematic Viscosity 7365 130 C -7+105 0,5ºC Hg Total 305 Tank 7366 130 F +20+220 1ºF Hg Total 305 Tank 7373 132 C 102C +148,6+151,4 0,05ºC Hg Total 305 Kinematic Viscosity 5527.2 133 C -38+2 0,1ºC Hg 76 384 Precision
G|Comprimento da escala, mm
QUÍMICOS
Escala interna de vidro branco, capilar transparente, enchimento Hg, diâmetro 7-8 mm.
Escala interna de vidro branco, capilar refletor azul, enchimento Hg, diâmetro 7-8 mm.
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR Linha Analógica TERMÔMETROS DE VIDRO 14
DE ERRO
-30+50:1ºC 260±5 Total ±1
-10+60:1ºC 200±5 Total ±1
-10+110:1ºC 260±5 Total ±1
-10+150:1ºC 260±5 Total ±1
-10+210:1ºC 300±5 Total ±1
-10+250:1ºC 300±5 Total Até 210±1, acima ±2 5007 -10+310:1ºC 320±5 Total Até 210±1, acima ±2 5008 -10+360:1ºC 340±5 Total Até 210±1, acima ±2 CÓDIGO ESCALA/DIVISÃO COMPRIMENTO(mm) IMERSÃO (mm) LIMITE DE ERRO 5010 -30+50:1ºC 260±5 Total ±1 5011 -10+60:1ºC 200±5 Total ±1 5012 -10+110:1ºC 260±5 Total ±1 5013 -10+150:1ºC 260±5 Total ±1 5014 -10+210:1ºC 300±5 Total ±1 5015 -10+250:1ºC 300±5 Total Até 210±1, acima ±2 5016 -10+310:1ºC 320±5 Total Até 210±1, acima ±2 5017 -10+360:1ºC 340±5 Total Até 210±1, acima ±2 5001 5012
CÓDIGO ESCALA/DIVISÃO COMPRIMENTO(mm) IMERSÃO (mm) LIMITE
5001
5002
5003
5004
5005
5006
QUÍMICOS
Escala Interna de vidro branco, capilar transparente, enchimento com líquido vermelho, diâmetro 7-8 mm.
QUÍMICOS COM PROTEÇÃO
Escala interna de vidro branco, capilar refletor azul, enchimento Hg, diâmetro 7-8 mm. Modelo standard com proteção metálica, diâmetro 9,5 mm.
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR Linha Analógica
DE VIDRO 15
TERMÔMETROS
IMAGEN MERAMENTE ILUSTRATIVA
CÓDIGO ESCALA/DIVISÃO COMPRIMENTO(mm) IMERSÃO (mm) LIMITE DE ERRO 5019 -30+50:1ºC 260±5 Total ±2 5020 -10+60:1ºC 200±5 Total ±2 5021 -10+110:1ºC 260±5 Total ±2 5022 -10+150:1ºC 260±5 Total ±2 CÓDIGO ESCALA/DIVISÃO COMPRIMENTO(mm) IMERSÃO (mm) LIMITE DE ERRO 5023 -10+110:1ºC 275 Total ±1 5025 -10+210:1ºC 315 Total ±1 5026 -10+250:1ºC 315 Total Até 210±1, acima ±2 5028 -10+360:1ºC 355 Total Até 210±1, acima ±2 5020 5023
QUÍMICOS
Escala externa, capilar cobertura branca, escala gravada, enchimento Hg, diâmetro 6mm ±05,mm.
CÓDIGO ESCALA/DIVISÃO COMPRIMENTO(mm) COBERTURA LIMITE DE ERRO
5031 -30+60:1ºC 260±5 Branco ±1
5032 -10+110:1ºC 260±5 Branco ±1
5033 -10+150:1ºC 260±5 Branco ±1
5034 -10+210:1ºC 300±5 Branco ±1
5035 -10+250:1ºC 300±5 Branco Até 210±1, acima ±2
5036 -10+310:1ºC 320±5 Branco Até 210±1, acima ±2
5037 -10+360:1ºC 340±5 Branco Até 210±1, acima ±2
Escala externa, capilar cobertura amarela, escala permanente, enchimento HG, diâmetro 6mm ± 0.5mm.
CÓDIGO ESCALA/DIVISÃO COMPRIMENTO(mm) COBERTURA LIMITE DE ERRO
5031.20 -10+60:1ºC 260±5 Amarelo ±1
Escala externa, capilar cobertura branca, escala gravada enchimento a líquido vermelho, diâmetro 6mm ± 0,5mm.
CÓDIGO ESCALA/DIVISÃO COMPRIMENTO(mm) COBERTURA LIMITE DE ERRO
5040 -10+60:1ºC 200±5 Branco ±2
5041 -10+110:1ºC 260±5 Branco ±2
5042 -10+150:1ºC 260±5 Branco até 100, ±2, acima ±3
Escala externa, capilar cobertura amarela, escala permanante, enchimento a líquido vermelho, diâmetro 6mm ± 0,5mm.
CÓDIGO ESCALA/DIVISÃO COMPRIMENTO(mm) COBERTURA LIMITE DE ERRO
5040.20 -10+60:1ºC 260±5 Amarelo ±2
5041.20 -10+110:1ºC 260±5 Amarelo ±2
5042.20 -10+150:1ºC 260±5 Amarelo até 100, ±2, acima ±3
Escala externa, capilar cobertura amarela, escala permanante, enchimento a líquido vermelho, diâmetro 6mm ± 0,5mm.
CÓDIGO ESCALA/DIVISÃO COMPRIMENTO(mm) COBERTURA LIMITE DE ERRO
5042.21 -10+150ºC 260mm Amarelo ±1
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR Linha Analógica TERMÔMETROS DE VIDRO 16 5031.20 5042.21 5032
Escala interna, capilar transparente, enchimento Hg, diâmetro 8-9 mm, fechamento Richter com botão.
Escala interna, capilar transparente, enchimento Hg, diâmetro 8-9 mm, fechamento Richter com botão e divisão de 0,5°C.
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR Linha Analógica TERMÔMETROS DE VIDRO 17 5074 5082
E ACABAMENTO
CÓDIGO ESCALA/DIVISÃO COMPRIMENTO(mm) IMERSÃO (mm) LIMITE DE ERRO 5074 -10+50:1ºC 250±5 Total ±1 5075 -10+100:1ºC 270±5 Total ±1 5076 -10+150:1ºC 300±5 Total ±1 5077 -10+200:1ºC 320±5 Total ±1 5078 -10+250:1ºC 350±5 Total Até 210±1, acima ±2 5078.1 -10+310:1ºC 380±5 Total Até 210±1, acima ±2 5079 -10+360:1ºC 380±5 Total Até 210±1, acima ±2 CÓDIGO ESCALA/DIVISÃO COMPRIMENTO(mm) IMERSÃO (mm) LIMITE DE ERRO 5081 -10+50:0,5ºC 270±5 Total ±0,5 5082 -10+100:0,5ºC 300±5 Total ±0,5 5083 -10+150:0,5ºC 350±5 Total ±0,5 5084 -10+200:0,5ºC 400±5 Total ±0,5 5085 -10+250:0,5ºC 420±5 Total Até 210±0,5, acima ±1 5085.1 -10+310:0,5ºC 440±5 Total Até 210±0,5, acima ±1 5086 -10+360:0,5ºC 480±5 Total Até 210±0,5, acima ±1
QUÍMICOS MAIS RESISTENTES
DIFERENCIADO
ALTA TEMPERATURA
Escala externa, capilar supremax, enchimento Hg, diâmetro 6-7 mm.
CÓDIGO ESCALA/DIVISÃO COMPRIMENTO(mm) IMERSÃO (mm) LIMITE DE ERRO
5052.1 -10+625:1ºC 450±5 Total -10+210ºC±1 +210+410ºC±2 acima +410ºC±4
BAIXA TEMPERATURA
Escala interna, capilar refletor azul, diâmetro 8-9 mm, imersão total, conforme DIN 12778 e DIN 12775.
CÓDIGO ESCALA/DIVISÃO COMPRIMENTO(mm) COBERTURA LIMITE DE ERRO
5053 -50+50:1ºC 305±5 Toluol ±2
5054 -80+30:1ºC 305±5 Toluol ±2
5055 -100+30:1ºC 305±5 Toluol ±2
5055.1 -100+50:1ºC 305±5 Toluol ±2
5056 -150+30:1ºC 305±5 Pentano Até -110±3, acima ±2
5057 -200+30:1ºC 305±5 Pentano Até -110±3, acima ±2
5058 -30+50:1ºC 220±5 Hg ±0,5 5056 5052.1
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR
18
Linha Analógica TERMÔMETROS DE VIDRO
JUNTA ESMERILHADA
Escala interna, capilar prismático transparente ou refletor azul, enchimento Hg, fechamento redondo, junta esmerilhada (opcional de 14/24, 10/30, 10/20, 14/20 e 24/40), haste de até 200 mm.
Escala interna, capilar prismático transparente ou refletor azul, enchimento Hg, fechamento redondo, junta esmerilhada (opcional de 14/24, 10/30, 10/20, 14/20 e 24/40), haste de 201 até 400 mm.
PICNÔMETRO
Escala interna, capilar prismático transparente ou refletor azul, diâmetro 8,5 mm, enchimento Hg, junta esmerilhada de 10/20 mm, haste de 25mm.
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR Linha Analógica
DE VIDRO 19
TERMÔMETROS
ESCALA/DIVISÃO
0+50:1ºC
0+150:1ºC
0+200:1ºC 270±5 6051 0+250:1ºC 280±5 6052 0+300:1ºC 300±5 6053 0+360:1ºC 320±5 CÓDIGO ESCALA/DIVISÃO CORPO(mm) 6056 0+150:1ºC 250±5 6058 0+250:1ºC 280±5 6059 0+300:1ºC 300±5 6060 0+360:1ºC 320±5 CÓDIGO ESCALA/DIVISÃO CORPO(mm) 5189 0+50:1ºC 100±5 5190 0+50:0,5ºC 100±5 6050 5189
CÓDIGO
CORPO(mm) 6047
200±5 6049
250±5 6050
TERMÔMETROS DE ALTA PRECISÃO
Escala interna, capilar transparente, enchimento Hg, diâmetro 12 mm, fechamento Richter sem botão, jogo completo com 8 instrumentos em estojo aveludado, ou peças individuais
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR Linha Analógica TERMÔMETROS DE VIDRO 20
CÓDIGO ESCALA/DIVISÃO COMPRIMENTO(mm) IMERSÃO (mm) LIMITE DE ERRO 5099 -38+15:0,1ºC 550±5 80 ±0,3 5100 -10+52:0,1ºC 550±5 80 ±0,2 5101 +48+102:0,1ºC 550±5 80 ±0,2 5102 +98+152:0,1ºC 550±5 80 ±0,2 5103 +148+202:0,1ºC 550±5 80 ±0,3 5104 +198+252:0,1ºC 550±5 80 ±0,3 5105 +248+302:0,1ºC 550±5 80 ±0,4 5106 +298+360:0,1ºC 550±5 80 ±0,4 5100 ALTA PRECISÃO

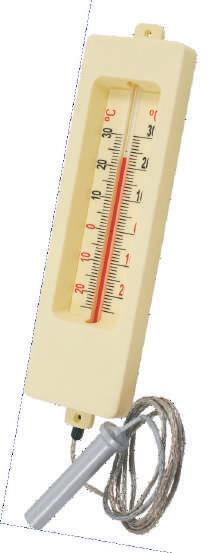

TERMÔMETRO PARA REFRIGERAÇÃO E LATICÍNIOS
Novas proteções em plástico PP resistente a baixas temperaturas.Mais entradas para melhor absorção da temperatura, maior sustentação e fácil desmontagem da proteção para melhor limpeza e higienização do instrumento. Termômetro com escala interna, capilar transparente, imersão total, fechamento redondo e diâmetro 26,5 mm.
Proteção de plástico, escala interna, capilar refletor amarelo, imersão total, fechamento redondo e diâmetro 26,5±1 mm.
TERMÔMETROS MULTI-USO
Termômetros indicados para o uso na fabricação de iogurte, embutidos, conservas refrigeração e uso culinário em geral.
CÓDIGO ESCALA/DIVISÃO COMPRIMENTO (mm) ENCHIMENTO LIMITE DE ERRO 5130 -40+50: 1ºC 330±1 Líquido ±2 5131.20 -10+110: 1ºC 330±1 Líquido ±2 5134 -10+50: 1ºC 220±1 Líquido ±2 5135 -10+110: 1ºC 220±1 Líquido ±2 5132 -30+50: 1ºC 300 Hg ±1 5133 -10+110: 1ºC 300 Hg ±1 5136 -30+50: 1ºC 220 Hg ±1 5137 -10+110: 1ºC 220 Hg ±1
LATICÍNIOS 5131.20 5993.2 PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR 22 CÓDIGO ESCALA/DIVISÃO COMPRIMENTO (mm) ENCHIMENTO LIMITE DE ERRO 5993.2 0+100: 2ºC 150 Vermelho ± 2 5993.3 0+100: 1ºC 148x2 Vermelho ± 2
REFRIGERAÇÃO E
REFRIGERAÇÃO
VETERINÁRIOS
Escala interna, capilar prismático branco, enchimento Hg, diâmetro 8,40mm.
TERMÔMETROS PARA INCUBADORA DE OVOS
Escala externa, capilar prismático refletor AZUL OU AMARELO, enchimento HG, fechamento em forma de gancho, diâmetro 6 mm.

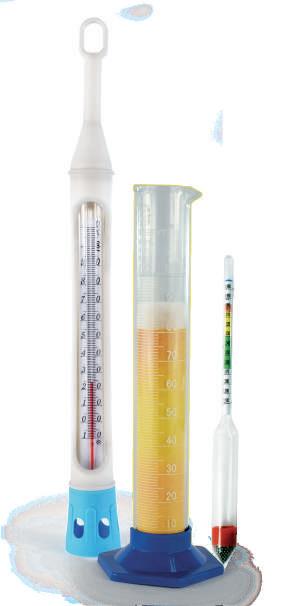

DENSÍMETROS AERÔMETROS PARA LATICÍNIOS
Lacto-densímetro, calibrado a 20ºC, segundo Quevenne. Lacto-densímetro, calibrado a 15ºC, segundo Quevenne.
Termo-lacto-densímetro, com termômetro 0+50:1ºC, calibrado a 20ºC, segundo Quevene.
Termo-lacto-densímetro, com termômetro 0+50:1ºC, calibrado a 15ºC, segundo Quevene.
TERMO-LACTO DENSÍMETRO SEGUNDO GERBER
Além do densímetro segundo Quevenne, há também o Termo-lacto densímetro segundo Gerber.
Termômetro de 0+50:1ºC, calibrado a 15ºC.
Linha Analógica
23 PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR
E LATICÍNIOS
CÓDIGO ESCALA/DIVISÃO COMPRIMENTO (mm) IMERSÃO (mm) LIMITE DE ERRO 5197 +75+105: 1ºF 215±5 Total ±0,5ºF 5197.2 +25+40: 0,5ºC 215±5 Total ±0,3ºC 5198.10 5197.2
CÓDIGO ESCALA/DIVISÃO COMPRIMENTO (mm) IMERSÃO (mm) LIMITE DE ERRO 5198.10 +34+44: 0,1ºC 150±5 Parcial -0,15 e +0,1ºC
CÓDIGO ESCALA DIVISÃO COMPRIMENTO (mm) LIMITE DE ERRO 5783 15/40 1ºC 210±5 ±1 CÓDIGO ESCALA DIVISÃO COMPRIMENTO (mm) LIMITE DE ERRO 5783.1 15/40 1ºC 210±5 ±1 CÓDIGO ESCALA DIVISÃO COMPRIMENTO (mm) ENCHIMENTO LIMITE DE ERRO 5784 15/40 1ºC 285±5 Hg ±1 5784.L 15/40 1ºC 285±5 Liq. vermelho ±1 CÓDIGO ESCALA DIVISÃO COMPRIMENTO (mm) ENCHIMENTO LIMITE DE ERRO 5784.1 15/40 1ºC 285±5 Hg ±1 5784.1.L 15/40 1ºC 285±5 Liq. vermelho ±1 CÓDIGO ESCALA DIVISÃO (g/mL) COMP. TOTAL (mm) ENCHIMENTO LIMITE DE ERRO 5783.30 1,025/1,040 0,0005 380 Hg ±0,0005 5783.40 1,025/1,040 0,0005 380 Liq. vermelho ±0,0005 5783 5784

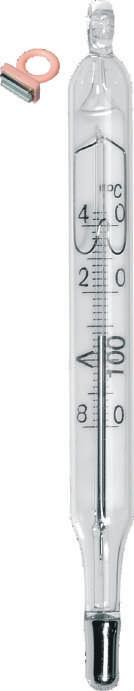

TERMÔMETRO DE MÁXIMA COM TRAVA
Escala interna, capilar transparente, enchimento Hg, diâmetro 7-8 mm, com trava de máxima.
Escala interna, capilar transparente, enchimento Hg, diâmetro 9-10 mm, com filete azul de máxima e magneto manual.
interna, capilar transparente enchimento Hg, diâmetro 7 mm.
Linha Analógica TERMÔMETROS PARA ESTUFA 25 PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR
5066.1 5073
TERMÔMETRO DE MÁXIMA PARA AUTOCLAVE
CÓDIGO ESCALA DIVISÃO COMPRIMENTO (mm) IMERSÃO (mm) LIMITE DE ERRO 5059 -10+60ºC 1ºC 200±5 Total ±1 5060 -10+110ºC 1ºC 260±5 Total ±1 5061 -10+150ºC 1ºC 260±5 Total ±1 5062 -10+200ºC 1ºC 300±5 Total ±1 5063 -10+250ºC 1ºC 300±5 Total Até 210 ±1, acima ±2 5064 -10+300ºC 1ºC 320±5 Total Até 210 ±1, acima ±2 5065 -10+360ºC 1ºC 340±5 Total Até 210 ±1, acima ±2 CÓDIGO ESCALA DIVISÃO COMPRIMENTO (mm) IMERSÃO (mm) LIMITE DE ERRO 5066.1 -10+50ºC 1ºC 200 Total ±1 5067.1 -10+110ºC 1ºC 260 Total ±1 5068.1 -10+150ºC 1ºC 260 Total ±1 5069.1 -10+200ºC 1ºC 300 Total ±1 5070.1 -10+250ºC 1ºC 300 Total ±2 5071.1 -10+300ºC 1ºC 320 Total ±2 5072.1 -10+360ºC 1ºC 340 Total ±2 CÓDIGO ESCALA DIVISÃO COMPRIMENTO (mm) IMERSÃO (mm) LIMITE DE ERRO 5073 +80+140ºC 2ºC 70±5 Total ±2
Escala

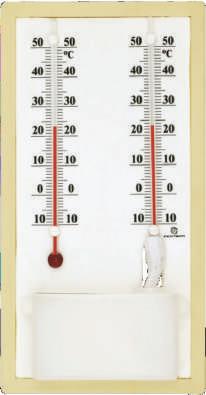

BULBO SECO E ÚMIDO
Termo-higrômetro com dois termômetros escala externa, bulbo seco e úmido. Para monitoramento de umidade relativa do ambiente. Enchimento ecológico.
CÓDIGO
Instrumento de monitoramento da temperatura e umidade relativa do ar. Consiste em dois termômetros, bulbo seco e úmido, com tabela para conversão direta e visor de aumento para leitura. Uso interno e externo. Enchimento ecológico, não contém Mercúrio (Hg).
LEITURA DIRETA BIMETÁLICOS
Higrômetro de formato redondo, com mecanismo bimetálico.

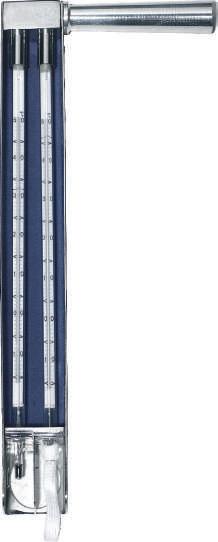

PSICRÔMETRO
5195.03.0.00 5204
Modelo giratório, proteção metálica, composto de dois termômetros, completo com fino estojo.
CÓDIGO ESCALA DIVISÃO ENCHIMENTO
5204 -15+50ºC 0,2ºC Hg
TERMÔMETRO PARA PSICRÔMETRO
Para modelo giratório, escala interna, capilar transparente, enchimento Hg.
CÓDIGO ESCALA
5204.1 -15+50ºC
5204.2 -10+60ºC
5204.9 -15+50ºC
ENCHIMENTO
Hg
Hg
Líquido
ALGUMAS APLICAÇÕES:
• Agricultura;
• Atividades náuticas;
• Aeroportos e aeroclubes;
• Observação meteorológica.
ESCALA DIVISÃO COMPRIMENTO (mm) ENCHIMENTO LIMITE DE ERRO 5195.03.0.00 -10+50ºC 1ºC 190±5 X 106 ±5 Líquido ±1
0+100% Ø90
ANALÓGICOS
7658.18.0.00
TERMO-HIGRÔMETROS
DIVISÃO
0,2ºC
0,2ºC
0,5ºC
27
TERMÔMETROS PARA ESTAÇÕES METEOROLÓGICAS ANALÓGICAS
Termômetro de máxima, escala interna, capilar transparente, enchimento Hg, diâmetro 17,5mm, fechamento com cápsula metálica, conforme DIN 58654.
Termômetro de mínima, escala interna, capilar transparente, enchimento a álcool, diâmetro 17,5mm, fechamento com cápsula metálica , conforme DIN 58653.
Psicrômetros, escala interna, capilar transparente, enchimento Hg, diâmetro 15±0,5mm, fechamento com cápsula metálica.
Suporte metálico para termômetro de máxima e de mínima para estação meteorológica, alta resistência a processos de oxidação, base diâmetro 101±3mm.
Estação Meteorológica completa: -Suporte -Termômetro de máxima -Termômetro de Mínima -Termômetro para umidade
CÓDIGO ESCALA DIVISÃO COMPRIMENTO (mm) IMERSÃO (mm) LIMITE DE ERRO 5166 -15+60ºC 0,5ºC 290±10 Total ±0,5 5167 -15+60ºC 0,2ºC 370±10 Total ±0,2 CÓDIGO ESCALA DIVISÃO COMPRIMENTO (mm) IMERSÃO (mm) LIMITE DE ERRO 5168 -15+60ºC 0,5ºC 290±10 Total ±0,5 5169 -15+60ºC 0,2ºC 370±10 Total ±0,2 CÓDIGO ESCALA DIVISÃO COMPRIMENTO (mm) IMERSÃO (mm) LIMITE DE ERRO 5171 -15+60 0,5ºC 290±10 Total ±0,5 5172 -15+60 0,2ºC 370±10 Total ±0,2 CÓDIGO DIMENSÕES 5170 312±5 x 155±3 5172 5168 5166 Termômetro de máxima Termômetro para psicrômetro Termômetro de mínima 5170
28
ESTAÇÕES METEOROLÓGICAS

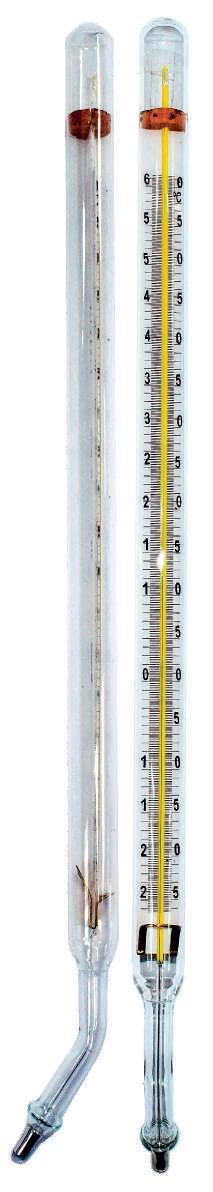

TERMÔMETRO PARA CONTROLE DA TEMPERATURA DO SOLO
Escala interna, capilar amarelo, enchimento Hg, diâmetro 17,5 mm, ângulo 150º, haste com diâmetro de 9,5±1 mm, fechamento redondo conforme DIN 58655.

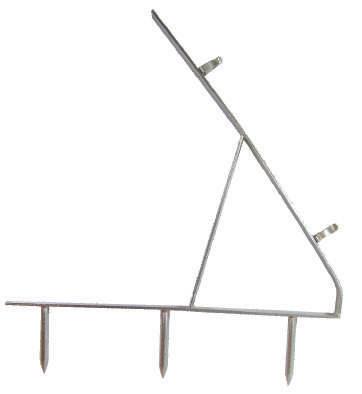

SUPORTE PARA TERMÔMETRO DE SOLO
Suporte em latão cromado, com 02 presilhas para prender o termômetro e 3 hastes para introdução no solo.
Linha Analógica ESTAÇÕES METEOROLÓGICAS 29 PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR
5173 5180
CÓDIGO ESCALA DIVISÃO COMPRIMENTO (mm) HASTE (mm) LIMITE DE ERRO 5173 -10+60ºC 0,2ºC 290±5 20±5 Abaixo de 0ºC, ±0,4ºC De 0ºC a 50ºC, ±0,2ºC Acima 50ºC, ±0,3ºC 5175 -10+45ºC 0,2ºC 290±5 60±5
TORRICELLI
Em 1643, Evangelista Torricelli descobriu que a atmosfera poderia ser pesada contrabalançando o seu peso com uma coluna de mercúrio dentro de um tubo. Surgiu assim o barômetro. Os barômetros indicam com precisão, a pressão atmosférica do lugar onde estão colocados. Para usá-los com fins meteorológicos, é necessário saber a altitude exata acima do nível do mar.
Barômetro de Torricelli de singular beleza e com um toque de classe do método Silk Screen. Em madeira nobre com escalas decorativas e práticas.
CÓDIGO ESCALA DIVISÃO PRECISÃO DIMENSÕES
4711.06.0.00 -10+60ºC 1ºC ±1ºC 920 X 100 X 20mm
Decorativa 0 a 800 mmHg ±1 mmHg ±1 mmHg
Prática 650 a 800 mmHg ±1 mmHg ±1 mmHg
EVANGELISTA TORRICELLI
Evangelista Torricelli foi um físico e matemático italiano, sucessor de Galileu Galilei, que deu inúmeras contribuições teóricas e experimentais para a Ciência. Foi o criador do barômetro. A partir de um experimento com um tubo cheio de mercúrio conseguiu determinar a pressão atmosférica e colocar em novas bases a afirmação aristotélica de que “a natureza tem horror ao vácuo”.
BARÔMETRO
30
4711.06.0.00

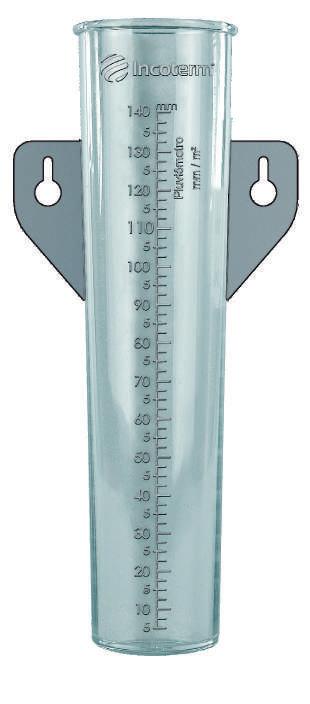

PLUVIÔMETROS
O Pluviômetro é o dispositivo que se destina a registrar a quantidade de precipitação ocorrida em um determinado espaço de tempo. Produzido em plástico cristal e PS.
CÓDIGO ESCALA DIVISÃO DIMENSÕES
4755 0 a 150mm 1mm 220 X 30mm
4780 5 a 140mm 5mm 185 X 30mm

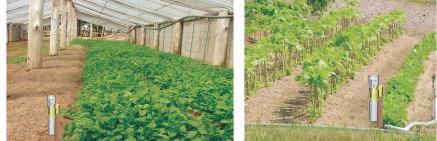

PLUVIÔMETRO DESENVOLVIDO PARA CONTROLE DA PRECIPITAÇÃO DA ÁGUA:
Da chuva, em irrigação artificial coberta e irrigação artificial ao ar livre.
4755 4780 PLUVIÔMETRO
31 PARAFUSOS INCLUSOS
TERMÔMETROS E DENSÍMETROS PARA DERIVADOS DE PETRÓLEO

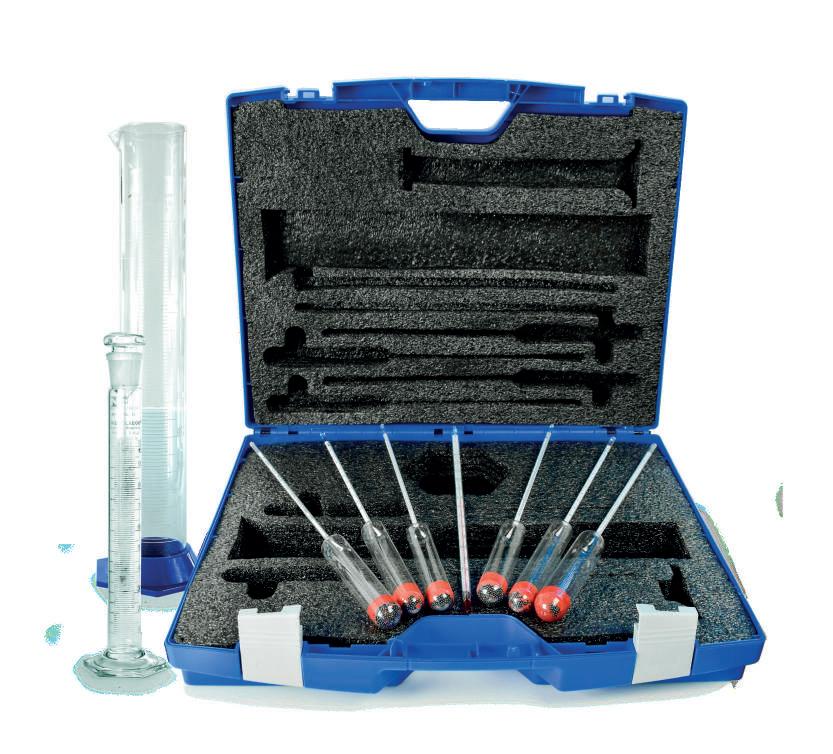

DADOS TÉCNICOS DE DENSÍMETROS
Os densímetros mais difundidos são designados a medir a massa específica e a densidade de uma determinada solução. Para medição da massa específica, a temperatura de calibração mais utilizada é de 20ºC, e a leitura pode ser feita em g/cm³ e kg/m³. Para expressão da densidade, a temperatura mais usual é 20ºC/4ºC, que relaciona a massa específica da solução a 20ºC em relação a massa específica de uma solução tomada como padrão (geralmente a água) a 4ºC.

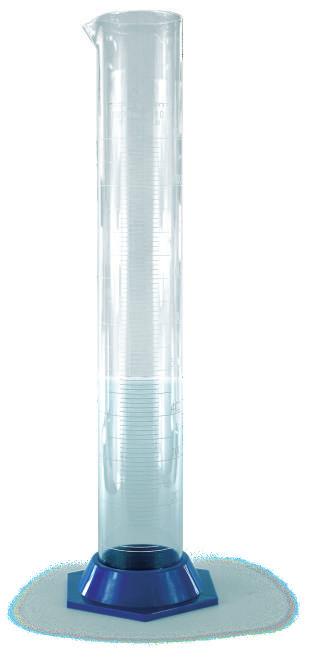

Para obtenção de resultados mais exatos é necessária a utilização de soluções livres de impurezas, isentas de bolhas de ar e bem homogeneizadas. A limpeza do densímetro é imprescindível, uma vez que o depósito de resíduos no instrumento aumenta o seu peso, acarretando em erros na leitura.
O densímetro deve ser colocado lentamente na proveta de forma que ele não mergulhe dentro da solução mais que 5 mm além da densidade a ser verificada. O instrumento deve flutuar no centro do recipiente sem encostar nas laterais e no fundo.
Quando a temperatura do recipiente da solução não for a mesma que a especificada no densímetro, é necessário aplicar uma correção.
Para garantir uma maior exatidão nos resultados, a Incoterm fabrica os densímetros em conformidade com normas internacionais. Os instrumentos contêm uma tarja colorida na extremidade superior da escala com a finalidade de identificar a tensão superficial das soluções utilizadas na fabricação:
TARJA AMARELA= TENSÃO SUPERFICIAL BAIXA
TARJA VERMELHA= TENSÃO SUPERFICIAL MÉDIA
TARJA AZUL= TENSÃO SUPERFICIAL ALTA
Líquidos mais comumente utilizados e suas respectivas tensões superficiais:
TENSÃO SUPERFICIAL BAIXA = ÉTER, BENZINA, QUEROSENE E ÓLEOS DERIVADOS DE PETRÓLEO
TENSÃO SUPERFICIAL MÉDIA = ÁLCOOL E MISTURAS COM ÁGUA
TENSÃO SUPERFICIAL ALTA = ÁCIDO SULFÚRICO E MISTURAS COM ÁGUA
O coeficiente de dilatação dos tubos de vidro utilizados na fabricação dos densímetros é de 10-6 K-1
PETRÓLEO E BIOCOMBUSTÍVEIS
Termômetros de escala interna, capilar refletor azul, diâmetro de 8,5 mm±0,1mm, fechamento com anel e imersão total. Fabricados de acordo com a portaria Inmetro nº206 de 27/09/2019. Acompanha certificado de verificação Inmetro.
CORPO HASTE ESCALA LASTRO
CÓDIGO ESCALA DIVISÃO ENCHIMENTO LIMITE DE ERRO 5182.15 -10+50 0,5ºC Ecológico ±0,5°C 5182.15 32
TERMÔMETROS
SACA AMOSTRA
Cuba de metal utilizada para coletar amostras de petróleo e seus derivados líquidos.

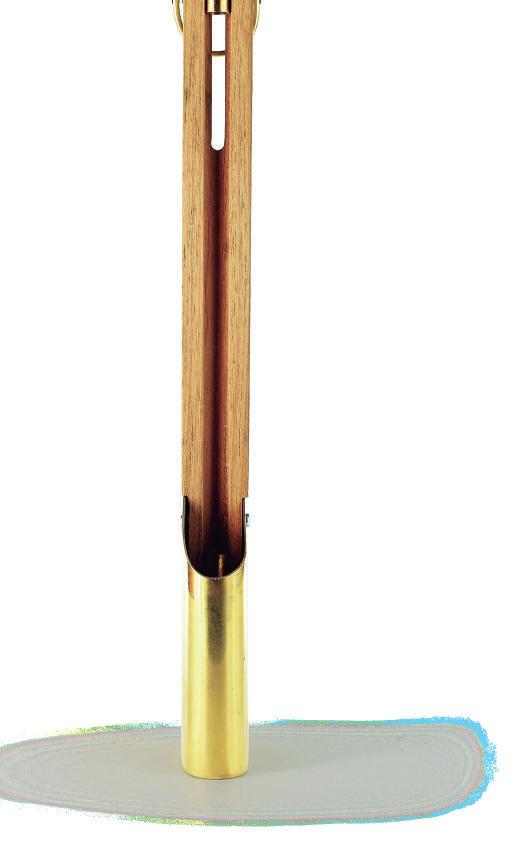

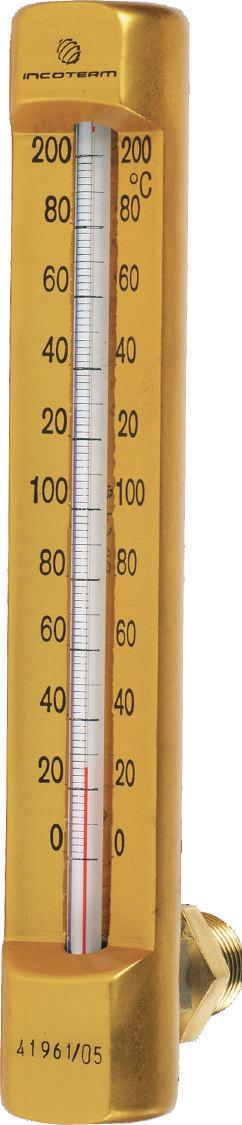

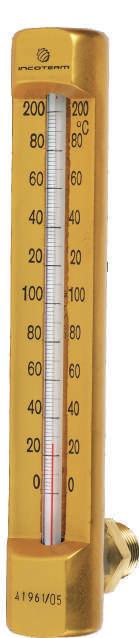

PROTEÇÃO DE METAL PARA TERMÔMETROS
Para termômetros de escala interna e externa.
CÓDIGO COMPRIMENTO (mm) MATERIAL 41709.5 400x45mm de diâmetro Latão
PROTECAO DE PLASTICO COM

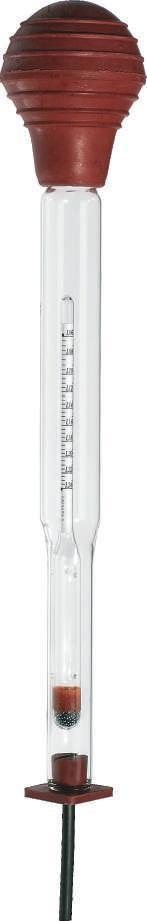

SACA-AMOSTRA P/ 5182.15
• Suporte em plástico, com alça de latão;
• Proteção com saca amostra para termômetro para petróleo e biocombustíveis.
5186.6
TEMPERATURA Trabalho até 70°C / Pico 100°C
FABRICAÇÃO Impressão 3D
MATERIAL PETG (Polietileno Tereftalato Glicol)
CAPACIDADE 120ml
DIMENSÕES 400 x 45 x 57mm de profundidade
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR Linha Analógica
33
E DENSÍMETROS PARA DERIVADOS DE PETRÓLEO
CÓDIGO COMPRIMENTO (mm) LATERAL MÁXIMA CAPACIDADE MÍNIMA T-PET-0010.00 70 56±2mm 500ml
5186.6 41709.5
T-PET-0010.00
DENSÍMETRO PARA ÁLCOOL ETÍLICO E SUAS MISTURAS COM ÁGUA
SÉRIE A50 - Temperatura 20 ºC, em g/ml, conforme norma portaria de aprovação de Modelo Inmetro nº124 de 01/08/2005. Acompanha certificado de verificação do Inmetro.
CÓDIGO ESCALA (g/mL) DIVISÃO (g/mL) COMPRIMENTO MÁX. LIMITE DE ERRO
5830 0,750/0,800 0,0005 400mm ±0,0005 g/ml
5831 0,800/0,850 0,0005 400mm ±0,0005 g/ml
5832 0,850/0,900 0,0005 400mm ±0,0005 g/ml
5833 0,900/0,950 0,0005 400mm ±0,0005 g/ml
5834
SÉRIE B50 - Temperatura 20 ºC, em g/ml, conforme norma portaria de aprovação de modelo Inmetro nº38 de 22/01/2009. Acompanha certificado de verificação do Inmetro.
CÓDIGO ESCALA (g/mL)
(g/mL)
MÁX. LIMITE DE ERRO
DENSÍMETRO PARA PETRÓLEO E SEUS DERIVADOS LÍQUIDOS E ÓLEOS MINERAIS
Instrumentos fabricados de acordo com a portaria de aprovação de modelo no Inmetro nº 13 de 28/03/1978 e portaria de aprovação de modelo no Inmetro nº55 de 26/04/18. Calibrados a 20ºC. Acompanha certificado de verificação do Inmetro.
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR Linha Analógica TERMÔMETROS E DENSÍMETROS PARA DERIVADOS DE PETRÓLEO 34
0,950/1,000 0,0005 400mm ±0,0005 g/ml
DIVISÃO
COMPRIMENTO
6046 0,770/0,820 0,0005 400mm ±0,0005 g/ml 5830 5832 5556
ESCALA (g/mL) DIVISÃO (g/mL) COMPRIMENTO (mm) 5556 0,600/0,650 0,0005 360 5557 0,650/0,700 0,0005 360 5558 0,700/0,750 0,0005 360 5559 0,750/0,800 0,0005 360 5560 0,800/0,850 0,0005 360 5561 0,850/0,900 0,0005 360 5562 0,900/0,950 0,0005 360 5563 0,950/1,000 0,0005 360 5564 1,000/1,050 0,0005 360 5565 1,050/1,100 0,0005 360
CÓDIGO
Densímetros com termômetro 0+50ºC:1ºC, temperatura 20ºC.

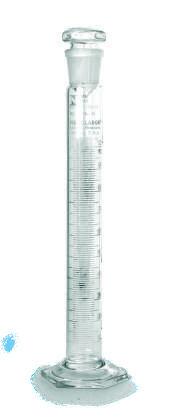

PROVETAS
Fabricadas em vidro neutro, graduadas, com gravação de fácil leitura. Disponibilizamos serviços de calibração sob consulta.
7279.4 Proveta de 1000 mL. com base de Polipropileno
7276.6.CA Proveta de 100 mL com certificado
72.76.2 Proveta de 100 mL
7276.6.CA
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR Linha Analógica
35
TERMÔMETROS E DENSÍMETROS PARA DERIVADOS DE PETRÓLEO
5570
5568
CÓDIGO ESCALA (g/mL) DIVISÃO (g/mL) COMPRIMENTO (mm) 5566 0,600/0,650 0,0005 330 5566.L 0,600/0,650 0,0005 330 5567 0,650/0,700 0,0005 330 5567.L 0,650/0,700 0,0005 330 5568 0,700/0,750 0,0005 330 5568.L 0,700/0,750 0,0005 330 5569 0,750/0,800 0,0005 330 5569.L 0,750/0,800 0,0005 330 5570 0,800/0,850 0,0005 330 5570.L 0,800/0,850 0,0005 330 5571 0,850/0,900 0,0005 330 5571.L 0,850/0,900 0,0005 330 5572 0,900/0,950 0,0005 330 5572.L 0,900/0,950 0,0005 330 5573 0,950/1,000 0,0005 330 5573.L 0,950/1,000 0,0005 330 5574 1,000/1,050 0,0005 330 5574.L 1,000/1,050 0,0005 330 5575 1,050/1,100 0,0005 330 5575.L 1,050/1,100 0,0005 330
TERMÔMETROS E DENSÍMETROS PARA DERIVADOS DE PETRÓLEO
Linha Analógica

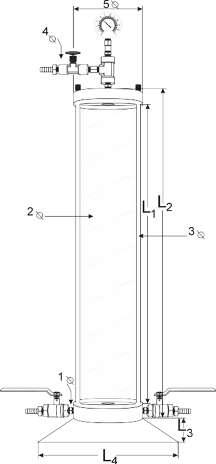

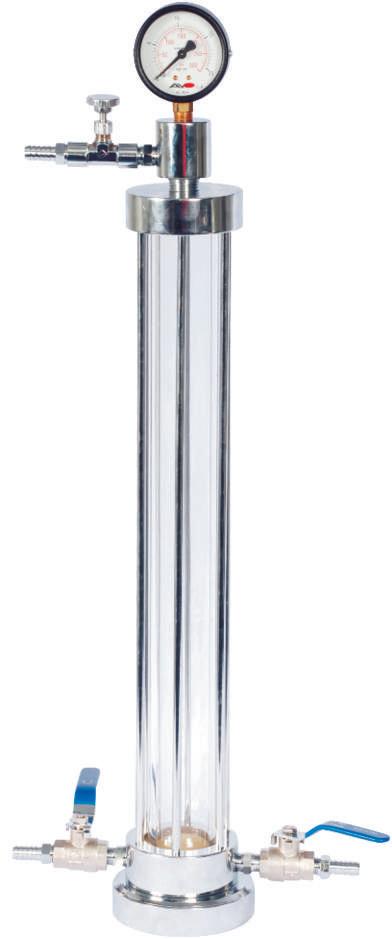

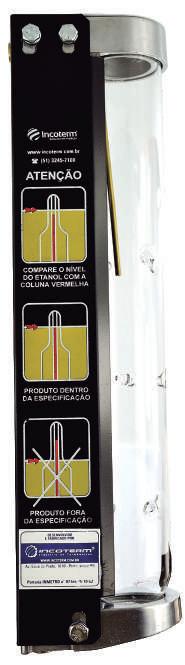

KIT TERMOCOMPENSADO
KIT TERMOCOMPENSADO PARA BOMBA DE ÁLCOOL COMBUSTÍVEL MODELO A1
Equipamento constituído por duas bases de metal (alumínio), com um copo condensador de vidro borossilicato e um densímetro flutuador que monitora a variação do teor alcoólico.
CONEXÕES:
Kit completo para instalação, com canos de cobre ou mangueira de alta resistência.
OBS: Todos os nossos equipamentos acompanham placa de identificação, para evitar fraudes e proporcionar segurança ao nosso cliente.
COPO CONDENSADOR PARA KIT A1
DENSÍMETRO FLUTUADOR MODELO A1 PARA KIT A1
Portaria Inmetro nº 211 de 23/10/2015. Acompanha certificado de verificação do Inmetro. Atende todas as marcas e modelos do mercado. Comprimento total de 150 a 190mm.
43640
Proteção PETG 3mm, KIT TERMOCOMPENSADO para modelo 42010.
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR
36
1013.50 43640 42010 1012.50
CÓDIGO MODELO DE BOMBA COMP. COPO (mm) 1013.00 Gilbarco 270 1013.50 Wayne 3G (Nova) 350 CÓDIGO ESCALA COMPRIMENTO DIÂMETRO DA HASTE 1012.50 15/40 150 a 190 5,5a 7,5mm
DIÂMETRO DO COPO CAPACIDADE (mL) COMP. TOTAL (mm) 42010.1 65±3 Wayne Antiga 800 370 42009 65±3 Wayne 750 350 42010 65±3 Gilbarco 550 270
CÓDIGO
TERMÔMETROS E DENSÍMETROS PARA DERIVADOS DE PETRÓLEO
Linha Analógica
TABELAS DE DENSIDADES
EX. TABELA GASOLINA
Densidade mínima a 20/4ºC = 0,7200
Densidade máxima a 20/4ºC = 0,7600
EX. TABELA DIESEL
Densidade mínima a 20/4ºC = 0,8200
Densidade máxima a 20/4ºC = 0,8800
EX. TABELA ÁLCOOL
Densidade mínima a 20/4ºC = 0,8075
Densidade máxima a 20/4ºC = 0,8110
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR
40
TEMP. ºC DENSIDADE MÍNIMA MÁXIMA 0 0,7367 0,7753 0,5 0,7362 0,7749 1,0 0,7357 0,7745 1,5 0,7353 0,7742 2,0 0,7349 0,7738 2,5 0,7345 0,7734 3,0 0,7340 0,7730 3,5 0,7336 0,7726 4,0 0,7332 0,7723 4,5 0,7328 0,7719 5,0 0,7324 0,7715 5,5 0,7320 0,7711 6,0 0,7316 0,7707 6,5 0,7312 0,7704 7,0 0,7308 0,7700 7,5 0,7305 0,7696 8,0 0,7299 0,7692 8,5 0,7295 0,7688 9,0 0,7291 0,7684 9,5 0,7287 0,7680 10,0 0,7283 0,7677 10,5 0,7279 0,7673 11,0 0,7275 0,7669 11,5 0,7270 0,7665 12,0 0,7266 0,7661 12,5 0,7262 0,7657 13,0 0,7258 0,7654 13,5 0,7254 0,7650 14,0 0,7250 0,7646 14,5 0,7246 0,7642 15,0 0,7241 0,7638 15,5 0,7237 0,7635 16,0 0,7233 0,7631 16,5 0,7229 0,7627 17,0 0,7225 0,7623 17,5 0,7221 0,7619 18,0 0,7217 0,7615 18,5 0,7212 0,7612 19,0 0,7208 0,7608 19,5 0,7204 0,7604 20,0 0,7200 0,7600 20,5 0,7196 0,7596 21,0 0,7192 0,7592 21,5 0,7188 0,7589 22,0 0,7183 0,7585 22,5 0,7179 0,7581 23,0 0,7175 0,7577 23,5 0,7171 0,7573 24,0 0,7167 0,7569 24,5 0,7163 0,7565 TEMP. ºC DENSIDADE MÍNIMA MÁXIMA 25,0 0,7159 0,7562 25,5 0,7154 0,7558 26,0 0,7150 0,7554 26,5 0,7146 0,7550 27,0 0,7142 0,7546 27,5 0,7138 0,7543 28,0 0,7134 0,7539 28,5 0,7130 0,7535 29,0 0,7125 0,7531 29,5 0,7121 0,7527 30,0 0,7117 0,7523 30,5 0,7113 0,7519 31,0 0,7109 0,7516 31,5 0,7105 0,7512 32,0 0,7100 0,7508 32,5 0,7096 0,7504 33,0 0,7092 0,7500 33,5 0,7088 0,7497 34,0 0,7084 0,7493 34,5 0,7080 0,7489 35,0 0,7075 0,7485 35,5 0,7071 0,7481 36,0 0,7067 0,7477 36,5 0,7063 0,7473 37,0 0,7059 0,7470 37,5 0,7055 0,7466 38,0 0,7051 0,7462 38,5 0,7046 0,7458 39,0 0,7042 0,7454 39,5 0,7038 0,7450 40,0 0,7034 0,7446 40,5 0,7030 0,7443 41,0 0,7025 0,7439 41,5 0,7021 0,7435 42,0 0,7017 0,7431 42,5 0,7013 0,7427 43,0 0,7009 0,7423 43,5 0,7004 0,7420 44,0 0,7000 0,7415 44,5 0,6996 0,7412 45,0 0,6992 0,7408 45,5 0,6988 0,7404 46,0 0,6984 0,7400 46,5 0,6980 0,7396 47,0 0,6975 0,7393 47,5 0,6971 0,7388 48,0 0,6967 0,7385 48,5 0,6963 0,7381 49,0 0,6959 0,7377 49,5 0,6954 0,7373 50,0 0,6954 0,7370 TEMP. ºC DENSIDADE MÍNIMA MÁXIMA 0 0,8340 0,8930 0,5 0,8334 0,8926 1,0 0,8330 0,8923 1,5 0,8326 0,8920 2,0 0,8323 0,8917 2,5 0,8320 0,8913 3,0 0,8316 0,8910 3,5 0,8313 0,8907 4,0 0,8309 0,8904 4,5 0,8306 0,8900 5,0 0,8303 0,8897 5,5 0,8299 0,8894 6,0 0,8296 0,8891 6,5 0,8292 0,8887 7,0 0,8288 0,8884 7,5 0,8285 0,8881 8,0 0,8282 0,8878 8,5 0,8278 0,8874 9,0 0,8275 0,8871 9,5 0,8272 0,8868 10,0 0,8268 0,8865 10,5 0,8265 0,8861 11,0 0,8262 0,8858 11,5 0,8258 0,8855 12,0 0,8255 0,8852 12,5 0,8251 0,8848 13,0 0,8248 0,8845 13,5 0,8244 0,8842 14,0 0,8241 0,8839 14,5 0,8238 0,8835 15,0 0,8234 0,8832 15,5 0,8231 0,8829 16,0 0,8227 0,8826 16,5 0,8224 0,8823 17,0 0,8221 0,8819 17,5 0,8217 0,8816 18,0 0,8214 0,8813 18,5 0,8210 0,8810 19,0 0,8207 0,8806 19,5 0,8204 0,8803 20,0 0,8200 0,8800 20,5 0,8197 0,8797 21,0 0,8193 0,8794 21,5 0,8190 0,8790 22,0 0,8186 0,8787 22,5 0,8183 0,8784 23,0 0,8180 0,8781 23,5 0,8176 0,8778 24,0 0,8173 0,8774 24,5 0,8169 0,8771 25,00 0,8166 0,8768 TEMP. ºC DENSIDADE MÍNIMA MÁXIMA 25,5 0,8162 0,8765 26,0 0,8159 0,8761 26,5 0,8150 0,8758 27,0 0,8153 0,8755 27,5 0,8149 0,8752 28,0 0,8145 0,8749 28,5 0,8142 0,8745 29,0 0,8139 0,8742 29,5 0,8135 0,8739 30,0 0,8132 0,8736 30,5 0,8128 0,8732 31,0 0,8125 0,8729 31,5 0,8122 0,8726 32,0 0,8118 0,8723 32,5 0,8115 0,8720 33,0 0,8111 0,8716 33,5 0,8108 0,8713 34,0 0,8104 0,8710 34,5 0,8101 0,8707 35,0 0,8098 0,8704 35,5 0,8095 0,8700 36,0 0,8090 0,8697 36,5 0,8087 0,8694 37,0 0,8084 0,8691 37,5 0,8081 0,8688 38,0 0,8077 0,8684 38,5 0,8074 0,8681 39,0 0,8070 0,8678 39,5 0,8067 0,8675 40,0 0,8064 0,8672 40,5 0,8060 0,8669 41,0 0,8056 0,8665 41,5 0,8053 0,8662 42,0 0,8050 0,8659 42,5 0,8047 0,8656 43,0 0,8043 0,8652 43,5 0,8040 0,8649 44,0 0,8036 0,8646 44,5 0,8033 0,8643 45,0 0,8030 0,8640 45,5 0,8026 0,8636 46,0 0,8023 0,8633 46,5 0,8020 0,8630 47,0 0,8016 0,8627 47,5 0,8013 0,8624 48,0 0,8009 0,8621 48,5 0,8006 0,8617 49,0 0,8002 0,8614 49,5 0,7999 0,8611 50,0 0,7996 0,8608 TEMP. ºC DENSIDADE MÍNIMA MÁXIMA 0 0,8243 0,8278 0,5 0,8240 0,8275 1,0 0,8235 0,8270 1,5 0,8230 0,8265 2,0 0,8226 0,8261 2,5 0,8222 0,8257 3,0 0,8218 0,8253 3,5 0,8214 0,8249 4,0 0,8209 0,8244 4,5 0,8205 0,8240 5,0 0,8201 0,8236 5,5 0,8197 0,8232 6,0 0,8193 0,8228 6,5 0,8189 0,8224 7,0 0,8184 0,8219 7,5 0,8180 0,8215 8,0 0,8176 0,8211 8,5 0,8171 0,8206 9,0 0,8167 0,8202 9,5 0,8136 0,8198 10,0 0,8160 0,8193 10,5 0,8155 0,8190 11,0 0,8150 0,8185 11,5 0,8147 0,8180 12,0 0,8143 0,8175 12,5 0,8138 0,8172 13,0 0,8135 0,8168 13,5 0,8130 0,8165 14,0 0,8125 0,8160 14,5 0,8122 0,8155 15,0 0,8117 0,8150 15,5 0,8113 0,8147 16,0 0,8110 0,8143 16,5 0,8105 0,8138 17,0 0,8100 0,8135 17,5 0,8095 0,8130 18,0 0,8092 0,9125 18,5 0,8088 0,8122 19,0 0,8085 0,8118 19,5 0,8080 0,8113 20,0 0,8075 0,8110 TEMP. ºC DENSIDADE MÍNIMA MÁXIMA 20,5 0,8070 0,8105 21,0 0,8067 0,8100 21,5 0,8062 0,8097 22,0 0,8058 0,8092 22,5 0,8055 0,8087 23,0 0,8050 0,8083 23,5 0,8045 0,8080 24,0 0,8042 0,8075 24,5 0,8038 0,8070 25,0 0,8033 0,8067 25,5 0,8030 0,8063 26,0 0,8025 0,8058 26,5 0,8020 0,8055 27,0 0,8015 0,8050 27,5 0,8012 0,8045 28,0 0,8007 0,8040 28,5 0,8005 0,8037 29,0 0,8000 0,8033 29,5 0,7995 0,8028 30,0 0,7990 0,8023 30,5 0,7987 0,8020 31,0 0,7982 0,8015 31,5 0,7977 0,8010 32,0 0,7972 0,8007 32,5 0,7970 0,8003 33,0 0,7965 0,7998 33,5 0,7960 0,7993 34,0 0,7955 0,7988 34,5 0,7952 0,7985 35,0 0,7947 0,7980 35,5 0,7943 0,7975 36,0 0,7940 0,7973 36,5 0,7935 0,7968 37,0 0,7930 0,7963 37,5 0,7925 0,7958 38,0 0,7920 0,7953 38,5 0,7917 0,7950 39,0 0,7913 0,7945 39,5 0,7908 0,7940 40,0 0,7905 0,7937
TERMÔMETROS INDUSTRIAIS RETOS
Escala interna, capilar prismático, corpo de 235±3 x Ø de 19,5 mm, fechamento redondo, escala presa com presilha na parte inferior e borracha de alta resistência na parte superior, haste opcional de 50 a 1000 mm, Ø 7-8 mm. Capilar refletor azul ou amarelo.
PROTEÇÃO PARA TERMÔMETROS INDUSTRIAIS RETOS
Proteção metálica cromada com tipo de rosca opcional.
ESCALA DIVISÃO ENCHIMENTO LIMITE DE ERRO 5206 -30+50 1ºC Hg ±1 5207 0+50 1ºC Hg ±1 5208 0+100 1ºC Hg ±1 5209 0+150 1ºC Hg ±1 5210 0+200 2ºC Hg ±2 5211 0+250 2ºC Hg até 200±2, acima ±3 5212 0+300 2ºC Hg até 200±2, acima ±3 5213 0+360 2ºC Hg até 200±2, acima ±3 5214 0+400 2ºC Hg •
CÓDIGO
CÓDIGO CORPO HASTE (mm) 5222 245±5 x Ø25,5 ±0,5 50 x Ø12,7 ±0,5 5223 245±5 x Ø25,5 ±0,5 100 x Ø12,7 ±0,5 5224 245±5 x Ø25,5 ±0,5 120 x Ø12,7 ±0,5 5225 245±5 x Ø25,5 ±0,5 150 x Ø12,7 ±0,5 5226 245±5 x Ø25,5 ±0,5 200 x Ø12,7 ±0,5 5227 245±5 x Ø25,5 ±0,5 250 x Ø12,7 ±0,5 5228 245±5 x Ø25,5 ±0,5 300 x Ø12,7 ±0,5 5229 245±5 x Ø25,5 ±0,5 350 x Ø12,7 ±0,5 5230 245±5 x Ø25,5 ±0,5 400 x Ø12,7 ±0,5 5231 245±5 x Ø25,5 ±0,5 450 x Ø12,7 ±0,5 5232 245±5 x Ø25,5 ±0,5 500 x Ø12,7 ±0,5 5233 245±5 x Ø25,5 ±0,5 1000 x Ø12,7 ±0,5 TERMÔMETROS INDUSTRIAIS 5222 5209 42
MODELO SIKA
Proteção de poliamida e haste de latão de 25 a 1000 mm, rosca opcional (1/2, 3/4 ou 3/8 BSP/NPT), capilar redondo branco ou amarelo, similar a normas DIN.
Escala
Capilar (branco ou amarelo)
Tamanho da caixa (corpo)
Material (poliamida ou alumínio)
Rosca opcional (1/2, 3/4, 3/8, BSP/NPT)
Reto ou angular
Haste (25 a 1000mm)
Enchimento (líquido vermelho/ azul, Hg)
Capilar
Caixa
Escala (faixa de temperatura)
Rosca
Haste

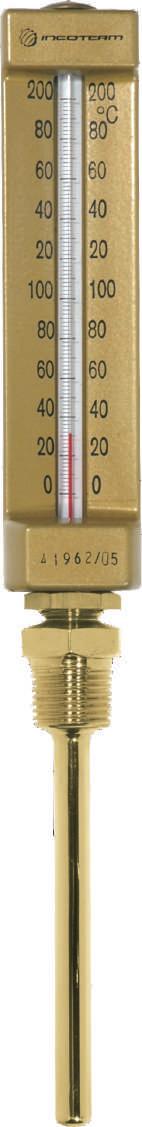

CAPELA TIPO SIKA - RETOS
Proteção de alumínio anodizado com rosca de conexão e haste em aço carbono de 25 a 1000 mm, rosca opcional (1/2, 3/4 ou 3/8 BSP/NPT), capilar redondo branco ou amarelo(*) ou supremax(**), similar a normas DIN.
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR Linha Analógica TERMÔMETROS INDUSTRIAIS 43
C 100 100 80 80 60 60 40 40 20 20 00
CÓDIGO ESCALA DIVISÃO ENCHIMENTO CAIXA (mm) LIMITE DE ERRO *5282 0+300 5ºC Hg 150±3 ±5 *5283 0+360 5ºC Hg 150±3 ±5 *5284 0+400 5ºC Hg 150±3 ±5 **5285 0+500 5ºC Hg 150±3 ±5 **5286 0+600 10ºC Hg 150±3 ±10 **5287 +100+600 10ºC Hg 150±3 ±10 *5298 0+300 5ºC Hg 200±3 ±5 *5299 0+360 5ºC Hg 200±3 ±5 *5300 0+400 5ºC Hg 200±3 ±5 **5301 0+500 5ºC Hg 200±3 ±5 **5302 0+600 10ºC Hg 200±3 ±10 **5303 +100+600 10ºC Hg 200±3 ±10 5292
TERMÔMETROS CAPELA TIPO SIKA - RETOS
Proteção de poliamida ou alumínio e haste de latão de 25 a 1000 mm, rosca opcional (1/2, 3/4 ou 3/8 BSP/NPT), capilar redondo branco ou amarelo, similar a normas DIN.
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR Linha Analógica TERMÔMETROS INDUSTRIAIS 44 5276
CÓDIGO ESCALA DIVISÃO ENCHIMENTO CAIXA LIMITE DE ERRO 5262 0+100 2ºC Líquido 110±3 ±2 5263 0+120 2ºC Líquido 110±3 ±2 5264 0+160 2ºC Líquido 110±3 ±2 5265 0+200 5ºC Líquido 110±3 ±5 5266 0+100 2ºC Hg 110±3 ±2 5267 0+120 2ºC Hg 110±3 ±2 5268 0+160 2ºC Hg 110±3 ±2 5269 0+200 5ºC Hg 110±3 ±5 5270 -60+50 1ºC Líquido 150±3 ±2 5271 0+100 1ºC Líquido 150±3 ±2 5272 0+120 1ºC Líquido 150±3 ±2 5273 0+100 2ºC Líquido 150±3 ±2 5274 0+120 2ºC Líquido 150±3 ±2 5275 0+160 2ºC Líquido 150±3 até 120±2, acima±3 5276 0+200 2ºC Líquido 150±3 até 120±2, acima±3 5277 0+100 1ºC Hg 150±3 ±1 5278 0+120 1ºC Hg 150±3 ±1 5279 0+160 2ºC Hg 150±3 ±2 5280 0+200 2ºC Hg 150±3 ±2 5281 0+260 2ºC Hg 150±3 ±2 5288 -60+50 1ºC Líquido 150±3 ±2 5289 0+100 1ºC Líquido 200±3 ±2 5290 0+120 1ºC Líquido 200±3 ±2 5291 0+160 2ºC Líquido 200±3 ±2 5292 0+200 2ºC Líquido 200±3 ±2 5293 0+100 1ºC Hg 200±3 ±1 5294 0+120 1ºC Hg 200±3 ±1 5295 0+160 2ºC Hg 200±3 ±2 5296 0+200 2ºC Hg 200±3 ±2 5297 0+260 2ºC Hg 200±3 ±2
CAPELA TIPO SIKA - ANGULARES
Proteção de poliamida e haste de latão de 25 a 1000 mm, rosca opcional (1/2, 3/4 ou 3/8 BSP/NPT), capilar redondo branco ou amarelo, similar normas DIN.
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR Linha Analógica TERMÔMETROS INDUSTRIAIS 45 5318
CÓDIGO ESCALA DIVISÃO ENCHIMENTO CAIXA (mm) LIMITE DE ERRO 5304 0+100 2ºC Líquido 110±3 ±3 5305 0+120 2ºC Líquido 110±3 ±3 5306 0+160 2ºC Líquido 110±3 ±3 5307 0+200 5ºC Líquido 110±3 ±5 5308 0+100 2ºC Hg 110±3 ±2 5309 0+120 2ºC Hg 110±3 ±2 5310 0+160 2ºC Hg 110±3 ±2 5311 0+200 5ºC Hg 110±3 ±5 5312 -60+50 1ºC Líquido 150±3 ±2 5313 0+100 1ºC Líquido 150±3 ±2 5314 0+120 1ºC Líquido 150±3 ±2 5315 0+100 2ºC Líquido 150±3 ±3 5316 0+120 2ºC Líquido 150±3 ±3 5317 0+160 2ºC Líquido 150±3 ±3 5318 0+200 2ºC Líquido 150±3 ±3 5319 0+100 1ºC Hg 150±3 ±1 5320 0+120 1ºC Hg 150±3 ±1 5321 0+160 2ºC Hg 150±3 ±2 5323 0+260 2ºC Hg 150±3 ±2 5330 -60+50 1ºC Líquido 200±3 ±2 5331 0+100 1ºC Líquido 200±3 ±2 5332 0+120 1ºC Líquido 200±3 ±2 5333 0+160 2ºC Líquido 200±3 até110 ±3, acima ±4 5334 0+200 2ºC Líquido 200±3 até110 ±3, acima ±4 5335 0+100 1ºC Hg 200±3 ±1 5336 0+120 1ºC Hg 200±3 ±1 5337 0+160 2ºC Hg 200±3 ±2 5338 0+200 2ºC Hg 200±3 ±2
DENSÍMETROS PARA PERCENTUAL DE VOLUME DE ÁLCOOL
Alcoolômetro com escala em percentual de volume, calibrado a 20°C e fabricado de acordo com o manual de métodos de análise de bebidas e vinagres do Ministério da Agricultura, pecuária e abastecimento - MAPA. Densímetros com nova unidade de medição para álcool. Além do ºGL, e ºCartier agora em percentual de volume.
DENSÍMETROS
CÓDIGO ESCALA DIVISÃO LIMITE DE ERRO COMPRIMENTO (mm) 5528.9 0/10 % Vol 0,1 % Vol ±0,1 % Vol 333 5529.9 10/20 % Vol 0,1 % Vol ±0,1 % Vol 330 5530.9 20/30 % Vol 0,1 % Vol ±0,1 % Vol 330 5531.9 30/40 % Vol 0,1 % Vol ±0,1 % Vol 333 5531.4 50/60 % Vol 0,1 % Vol ±0,1 % Vol 333 5537.9 90/100 % Vol 0,1 % Vo ±0,1 % Vol 330 5529.9 46
DENSÍMETROS PARA ÁLCOOL
Determina a porcentagem de álcool por volume, calibrados a 20ºC, segundo Gay Lussac.
Com termômetro 0+50:1ºC, segundo Gay Lussac, temperatura 20ºC.
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR Linha Analógica DENSÍMETROS 47
ESCALA DIVISÃO COMPRIMENTO (mm) 5528 0/10 0,1ºGL 330 5529 10/20 0,1ºGL 330 5530 20/30 0,1ºGL 330 5531 30/40 0,1ºGL 330 5532 40/50 0,1ºGL 330 5533 50/60 0,1ºGL 330 5534 60/70 0,1ºGL 330 5535 70/80 0,1ºGL 330 5536 80/90 0,1ºGL 330 5537 90/100 0,1ºGL 330 5538 95/103 0,1ºGL 330 CÓDIGO ESCALA DIVISÃO ENCHIMENTO COMPRIMENTO (mm) 5539 0/10 0,1ºGL Hg 360 5539.L 0/10 0,1ºGL Liq. Vermelho 360 5540 10/20 0,1ºGL Hg 360 5540.L 10/20 0,1ºGL Liq. Vermelho 360 5541 20/30 0,1ºGL Hg 360 5541.L 20/30 0,1ºGL Liq. Vermelho 360 5542 30/40 0,1ºGL Hg 360 5542.L 30/40 0,1ºGL Liq. Vermelho 360 5543 40/50 0,1ºGL Hg 360 5543.L 40/50 0,1ºGL Liq. Vermelho 360 5544 50/60 0,1ºGL Hg 360 5544.L 50/60 0,1ºGL Liq. Vermelho 360 5545 60/70 0,1ºGL Hg 360 5545.L 60/70 0,1ºGL Liq. Vermelho 360 5546 70/80 0,1ºGL Hg 360 5546.L 70/80 0,1ºGL Liq. Vermelho 360 5547 80/90 0,1ºGL Hg 360 5547.L 80/90 0,1ºGL Liq. Vermelho 360 5548 90/100 0,1ºGL Hg 360 5548.L 90/100 0,1ºGL Liq. Vermelho 360 5549 95/103 0,1ºGL Hg 360 5549.L 95/103 0,1ºGL Liq. Vermelho 360 5531
CÓDIGO
Densímetro para determinar a porcentagem de álcool por volume segundo Gay lussac e Cartier, calibrado a 20ºC.
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR Linha Analógica DENSÍMETROS 48
PARA ÁLCOOL
LUSSAC
PARA ÁLCOOL CONFORME GAY LUSSAC E CARTIER, TEMPERATURA 20ºC DENSÍMETROS PARA ÁLCOOL CONFORME GAY LUSSAC E CARTIER, COM TERMÔMETRO 0+50:1ºC CÓDIGO ESCALA DIVISÃO ENCHIMENTO COMPRIMENTO (mm) 5685 10/45 0,5ºCartier Hg 300 5685.L 10/45 0,5ºCartier Liq. vermelho 300 5686 0/100 1ºGL Hg 350 5686.L 0/100 1ºGL Liq. vermelho 350 5687 0/100 - 10/45 1ºGL/0,5ºCartier Hg 350 5687.L 0/100 - 10/45 1ºGL/0,5ºCartier Liq. vermelho 350 CÓDIGO ESCALA DIVISÃO COMPRIMENTO (mm) 5682 10/45 0,5ºCartier 245 5683 0/100 1ºGL 320 5684 0/100 - 10/45 1ºGL 0,5ºCartier 300
DENSÍMETROS
GAY
DENSÍMETROS
CÓDIGO ESCALA DIVISÃO COMPRIMENTO 5682.3 0/50ºGL 1ºGL
5682.4 50/100ºGL 1ºGL
5685 5682 5682.3
310±5mm
310±5mm
DENSÍMETROS PARA BATERIA
Temperatura 20ºC, em zonas coloridas, completo com tubo de vidro bojudo e borracha de sucção. (1,100 a 1,150 - vermelho/sem carga) (1,150 a 1,250 - branco/meia carga) (1,250 a 1,300 - azul/carga completa).
Temperatura 20ºC, em zonas coloridas, completo com tubo de vidro reto e borracha de sucção. (1,100 a 1,150 - vermelho/sem carga) (1,150 a 1,250 - branco/meia carga) (1,250 a 1,300 - azul/carga completa).
Para testar carga de bateria alcalina e ácida, tem. 20ºC, g/ml, com tubo de vidro reto e borracha de sucção.
Para testar carga de bateria industrial chumbo-ácida, temperatura 20ºC, g/ml, com borracha de sucção e tubo reto especial, conforme normas ABNT 10.201.01.
Escala interna, capilar transparente, enchimento líquido vermelho, fechamento anel, diâmetro do corpo 11,75 mm e haste 5,65 mm, conforme ABNT 10:201.01-002.
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR 49 Linha Analógica DENSÍMETROS
TERMÔMETRO
DA TEMPERATURA DE BATERIAS INDUSTRIAIS CÓDIGO ESCALA DIVISÃO COMPRIMENTO (mm) 5797 1,100/1,300 Zonas coloridas 130±5 CÓDIGO ESCALA DIVISÃO COMPRIMENTO (mm) 5798 1,100/1,300 Zonas coloridas 130±5 CÓDIGO ESCALA DIVISÃO COMPRIMENTO (mm) LIMITE DE ERRO 5801 1,150/1,230 0,01 130±5 ±0,01 CÓDIGO ESCALA DIVISÃO CORPO HASTE (mm) LIMITE DE ERRO 5992 -10+60 1ºC 170±5 100±5 ±1 5992 5797 5798 6010 CÓDIGO ESCALA DIVISÃO COMPRIMENTO (MM) LIMITE DE ERRO 6010 1,060/1,240 0,005 170±10 ±0,005 6011 1,100/1,300 0,005 178±5 ±0,005 6012 1,160/1,240 0,002 150±5 ±0,002 6013 1,240/1,320 0,002 160±5 ±0,002
PARA CONTROLE
DENSÍMETROS PARA MASSA ESPECÍFICA
Para uso geral em laboratórios e indústrias, em g/ml, calibrado a 20ºC.
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR Linha Analógica DENSÍMETROS 50 5584 5598
CÓDIGO ESCALA DIVISÃO COMPRIMENTO (mm) LIMITE DE ERRO 5578 0,600/0,700 0,001 300±10 0,001 5579 0,700/0,800 0,001 300±10 0,001 5580 0,800/0,900 0,001 300±10 0,001 5581 0,900/1,000 0,001 300±10 0,001 5582 1,000/1,100 0,001 300±10 0,001 5582.4 1,000/1,100 0,001 165 0,001 5583 1,100/1,200 0,001 300±10 0,001 5584 1,200/1,300 0,001 300±10 0,001 5585 1,300/1,400 0,001 300±10 0,001 5586 1,400/1,500 0,001 300±10 0,001 5587 1,500/1,600 0,001 300±10 0,001 5588 1,600/1,700 0,001 300±10 0,001 5589 1,700/1,800 0,001 300±10 0,001 5590 1,800/1,900 0,001 300±10 0,001 5591 1,900/2,000 0,001 300±10 0,001 5883 0,600/0,800 0,002 300±10 0,002 5592 0,800/1,000 0,002 300±10 0,002 5593 1,000/1,200 0,002 300±10 0,002 5594 1,200/1,400 0,002 300±10 0,002 5595 1,400/1,600 0,002 300±10 0,002 5596 1,600/1,800 0,002 300±10 0,002 5597 1,800/2,000 0,002 300±10 0,002 5598 0,700/1,000 0,002 290 0,003 5599 1,000/1,500 0,005 290 0,005 5600 1,000/2,000 0,01 290 0,01 5601 1,500/2,000 0,005 290 0,005
DENSÍMETROS ESCALA BAUMÉ
Sem termômetro, calibrados a 20ºC.
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR Linha Analógica DENSÍMETROS 52 5666.2 5647.3
0/10 0,1 335±5 ±0,1
10/20 0,1 335±5 ±0,1
20/30 0,1 335±5 ±0,1
30/40 0,1 335±5 ±0,1
40/50 0,1 335±5 ±0,1
50/60 0,1 335±5 ±0,1
60/70 0,1 335±5 ±0,1
0/20 0,5 300±5 ±0,5
0/20 0,2 300±5 ±0,2
10/30 0,5 300±5 ±0,5
10/30 0,2 300±5 ±0,2
20/40 0,5 300±5 ±0,5
20/40 0,2 300±5 ±0,2 5665.1 30/50 0,5 300±5 ±0,5 5665.2 30/50 0,2 300±5 ±0,2 5666.1 40/60 0,5 300±5 ±0,5 5666.2 40/60 0,2 300±5 ±0,2 5667.1 50/70 0,5 300±5 ±0,5 5667.2 50/70 0,2 300±5 ±0,2 566.8 0/30 1 300±5 ±1 5668.1 0/30 0,5 300±5 ±0,5 5668.2 0/30 0,2 300±5 ±0,2 5669 30/60 1 300±5 ±1 5669.1 30/60 0,5 300±5 ±0,5 5669.2 30/60 0,2 300±5 ±0,2 5670 40/70 1 300±5 ±1 5670.1 40/70 0,5 300±5 ±0,5 5670.2 40/70 0,2 300±5 ±0,2 5680 0/50 1 285±5 ±1 5681 0/70 1 215±5 ±1 5681.2 0/100 1 315±5 ±1
CÓDIGO ESCALA DIVISÃO COMPRIMENTO (mm) LIMITE DE ERRO 5647.3
5648.3
5649.3
5650.3
5651.3
5652.3
5653.3
5662.1
5662.2
5663.1
5663.2
5664.1
5664.2
DENSÍMETROS SACARÔMETRO DE BRIX
Para solução de açúcar, calibrados a 20ºC.
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR Linha Analógica DENSÍMETROS 53
CÓDIGO ESCALA DIVISÃO COMPRIMENTO (mm) LIMITE DE ERRO 5688.3 0/10 0,1 290±5 ±0,1 5689.3 10/20 0,1 290±5 ±0,1 5690.3 20/30 0,1 290±5 ±0,1 5691.3 30/40 0,1 290±5 ±0,1 5692.3 40/50 0,1 290±5 ±0,1 5693.3 50/60 0,1 290±5 ±0,1 5694.3 60/70 0,1 290±5 ±0,1 5707 0/30 1 310±5 ±1 5707.1 0/30 0,5 310±5 ±0,5 5707.2 0/30 0,2 310±5 ±0,2 5708 10/40 1 310±5 ±1 5708.1 10/40 0,5 310±5 ±0,5 5708.2 10/40 0,2 310±5 ±0,2 5709 30/60 1 310±5 ±1 5709.1 30/60 0,5 310±5 ±0,5 5709.2 30/60 0,2 310±5 ±0,2 5710 30/70 1 350±5 ±1 5710.1 30/70 0,5 350±5 ±0,5 5710.2 30/70 0,2 350±5 ±0,2 5707

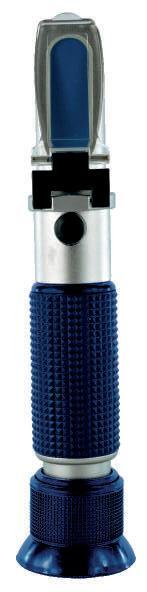

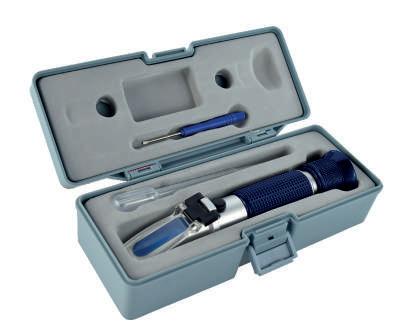

REFRATÔMETRO ANALÓGICO PORTÁTIL
DE ESCALA DUPLA T-DIV-0070.00
O refratômetro analógico é um instrumento de precisão óptica, destinado a realizar a medição de forma confiável do índice de refração da luz em uma substância líquida. Através de seu prisma podemos facilmente conhecer a concentração ou índice de refração de líquidos nas escalas:
BRIX - 0 A 32%
(sucos de frutas, doces, bebidas, xaropes entre outros).
SG - GRAVIDADE ESPECÍFICA - 1.000 A 1.130
(Essa unidade é usada para medir a quantidade de açúcares, dextrinas, proteínas e outras substâncias no mosto, ou, até mesmo, na cerveja, após a fermentação).
APLICAÇÕES:
Indústria de alimentos e de bebidas, para a medição da concentração de açúcar em sucos de fruta, doces, refrigerantes, mosto, bebidas lácteas, hidrossolúveis, lubrificantes entre outros.
INFORMAÇÕES TÉCNICAS:
Faixa de Medição Brix: 0 a 32%
Faixa de Medição SG: 1.000 a 1.130
Exatidão Brix: ± 0,2%
Resolução Brix: 0,2%
Exatidão SG: ± 0,001%
Resolução SG: 0,001%
Compensação automática de temperatura (ATC): 10°C a 30°C
Dimensões: 174x29x40mm
CARACTERÍSTICAS:
• Estrutura ergonômica e durável
• Parafuso de ajuste de calibração
• Ajuste do foco
• Escala dupla
01 Proveta de vidro com base de polipropileno de 100 mL.
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR 55 Linha Analógica REFRATÔMETRO E KIT CERVEJEIRO T-KIT-0010.00 DENSÍMETRO
CÓDIGO ESCALA (g/mL) DIVISÃO COMPRIMENTO (mm) LIMITE DE ERRO 5582.4.3 0,980/1,100 0,001 165 0,001 CÓDIGO ESCALA/DIVISÃO COMPRIMENTO (mm) ENCHIMENTO LIMITE DE ERRO 5131.20 -10+110: 1ºC 330±1 Líquido ±2

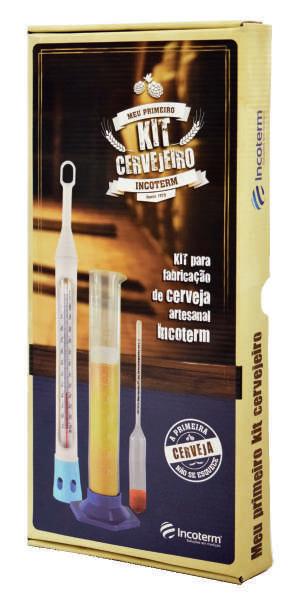

TERMÔMETRO PROVETA KIT CERVEJEIRO T-KIT-0010.00
ESTOJO PROTETOR Gravidade Específica (SG) 1.000 a 1.130 Medição Brix 0 a 32%
Escala DUPLA ATC Compensação Automática de Temperatura
TABELAS DE CORREÇÃO
Linha Analógica
A tabela de correção do Alcoolômetro deve ser utilizada como no seguinte exemplo: Localize na tabela abaixo a medição encontrada em ºGL. Desloque-se na linha horizontal até encontrar na coluna da vertical a temperatura desejada.
EX: Solução com 45% de álcool e 55% de água (45ºGL) a 25ºC.
% volume a 45ºGL e temperatura a 25ºC = Densidade Real: 43,1ºGL
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR 58
Leitura da % do volume Leitura de temperatura 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 35% vol. 41,1 40,7 40,3 39,9 39,5 39,1 38,7 38,3 37,9 37,4 37,0 36,6 36,2 35,8 35,4 35,0 34,6 34,2 33,8 33,4 33,0 36 42,1 41,7 41,3 40,9 40,5 40,1 39,7 39,3 38,8 38,4 38,0 37,6 37,2 36,8 36,4 36,0 35,6 35,2 34,8 34,4 34,0 37 43,1 42,7 42,3 41,9 41,5 41,1 40,6 40,2 39,8 39,4 39,0 38,6 38,2 37,8 37,4 37,0 36,6 36,2 35,8 35,4 35,0 38 44,0 43,6 43,2 42,8 42,4 42,0 41,6 41,2 40,8 40,4 40,0 39,6 39,2 38,8 38,4 38,0 37,6 37,2 36,8 36,4 36,0 39 45,0 44,6 44,2 43,8 43,4 43,0 42,6 42,2 41,8 41,4 41,0 40,6 40,2 39,8 39,4 39,0 38,6 38,2 37,8 37,4 37,0 40 45,9 45,6 45,1 44,8 44,4 44,0 43,6 43,2 42,8 42,4 42,0 41,6 41,2 40,8 40,4 40,0 39,6 39,2 38,8 38,4 38,0 41 46,9 46,6 46,1 45,7 45,3 44,9 44,5 44,2 43,8 43,4 43,0 42,6 42,2 41,8 41,4 41,0 40,6 40,2 39,8 39,4 39,0 42 47,8 47,4 47,1 46,7 46,3 45,9 45,5 45,1 44,7 44,4 44,0 43,6 43,2 42,8 42,4 42,0 41,6 41,2 40,8 40,4 40,0 43 48,8 48,4 48,0 47,6 47,3 46,9 46,5 46,1 45,7 45,3 44,9 44,6 44,2 43,8 43,4 43,0 42,6 42,2 41,8 41,4 41,0 44 49,7 49,3 49,0 48,6 48,2 47,8 47,5 47,1 46,7 46,3 45,9 45,5 45,2 44,8 44,4 44,0 43,6 43,2 42,8 42,4 42,0 45 50,7 50,3 49,9 49,6 49,2 48,8 48,4 48,1 47,7 47,3 46,9 46,6 46,2 45,8 45,4 45,0 44,6 44,2 44,8 44,4 43,1 46 51,6 51,3 50,9 50,5 50,2 49,8 49,4 49,0 48,7 48,3 47,9 47,5 47,1 46,8 46,4 46,0 45,6 45,2 44,8 44,5 44,1 47 52,6 52,2 51,8 51,5 51,1 50,7 50,4 50,0 49,6 49,3 48,9 48,5 48,1 47,8 47,4 47,0 46,6 46,2 45,9 45,5 45,1 48 53,5 53,2 52,8 52,4 52,1 51,7 51,4 51,0 50,6 50,2 49,9 49,5 49,1 48,8 48,4 48,0 47,6 47,2 46,9 46,5 46,1 49 54,5 54,1 53,8 53,4 53,1 52,7 52,3 52,0 51,6 51,2 50,9 50,5 50,1 49,7 49,4 49,0 48,6 48,7 47,9 47,5 47,1 50 55,4 55,1 54,7 54,4 54,0 53,7 53,3 52,9 52,6 52,2 51,8 51,5 51,1 50,7 50,4 50,0 49,6 49,3 48,9 48,5 48,1 51 56,4 56,1 55,7 55,3 55,0 54,6 54,3 53,9 53,6 53,2 52,8 52,5 52,1 51,7 51,4 51,0 50,6 50,3 49,9 49,5 49,1 52 57,4 57,0 56,7 56,3 56,0 55,6 55,3 54,9 54,5 54,2 53,8 53,5 53,1 52,7 52,4 52,0 51,6 51,3 50,9 50,5 50,2 53 58,3 58,0 57,6 57,3 56,9 56,6 56,2 55,9 55,5 55,2 54,8 54,4 54,1 53,7 53,4 53,0 52,6 52,3 51,9 51,5 51,2 54 59,3 58,9 58,6 58,3 57,9 57,6 57,2 56,9 56,5 56,1 55,8 55,4 55,1 54,7 54,4 54,0 53,6 53,3 52,9 52,5 52,2 55 60,2 59,9 59,6 59,2 58,9 58,5 58,2 57,8 57,5 57,1 56,8 56,4 56,1 55,7 55,4 55,0 54,6 54,3 53,9 53,6 53,2 56 61,2 60,9 60,5 60,2 59,9 59,4 59,2 58,8 58,5 58,1 57,8 57,4 57,1 56,7 56,4 56,0 55,6 55,3 54,9 54,6 54,2 57 62,2 61,8 61,5 61,2 60,8 60,5 60,1 59,8 59,5 59,1 58,8 58,4 58,1 57,7 57,4 57,0 56,6 56,3 55,9 55,6 55,2 58 63,1 62,8 62,5 62,1 61,8 61,5 61,1 60,8 60,4 60,1 59,7 59,4 59,1 58,7 58,4 58,0 57,6 57,3 56,9 56,6 56,2 59 64,1 63,8 63,4 63,1 62,8 62,4 62,1 61,8 61,4 61,1 60,7 60,4 60,0 59,7 59,3 59,0 58,6 58,3 57,9 57,6 57,2 60 65,1 64,7 64,4 64,1 63,8 63,4 63,1 62,7 62,4 62,1 61,7 61,4 61,0 60,7 60,3 60,0 59,7 59,3 58,9 58,6 58,2 61 66,0 65,7 65,4 65,1 64,7 64,4 64,1 63,7 63,4 63,1 62,7 62,4 62,0 61,7 61,3 61,0 60,7 60,3 60,0 59,6 59,3 62 67,0 66,7 66,4 66,0 65,7 65,4 65,0 64,7 64,4 64,0 63,7 63,4 63,0 62,7 62,3 62,0 61,7 61,3 61,0 60,6 60,3 63 68,0 67,7 67,3 67,0 66,7 66,3 66,0 65,7 65,4 65,0 64,7 64,4 64,0 63,7 63,3 63,0 62,7 62,3 62,0 66,6 61,3 64 68,9 68,6 68,3 68,0 67,7 67,3 67,0 66,7 66,3 66,6 65,7 65,3 65,0 64,7 64,3 64,0 63,7 63,3 63,0 62,6 62,3 65 69,9 69,6 69,3 68,9 68,6 68,3 68,0 67,7 67,3 67,0 66,7 66,3 66,0 65,7 65,3 65,0 64,7 64,3 64,0 63,6 63,3 66 70,9 70,6 70,2 69,9 69,6 69,3 69,0 68,6 68,3 68,0 67,7 67,3 67,0 66,7 66,3 66,0 65,7 65,3 65,0 64,6 64,3 67 71,8 71,5 71,2 70,9 70,6 70,3 69,9 69,6 69,3 69,9 68,6 68,3 68,0 67,7 67,3 67,0 66,7 66,3 66,0 65,7 65,3 68 72,8 72,5 72,2 71,9 71,5 71,2 70,9 70,6 70,3 70,0 69,6 69,3 69,0 68,7 68,3 68,0 67,7 67,3 67,0 66,7 66,3 69 73,8 73,5 73,1 72,8 72,5 72,2 71,9 71,6 71,3 71,9 70,6 70,3 40,0 69,7 69,3 69,0 68,7 68,3 68,0 67,7 67,3 70 74,7 74,4 74,1 73,8 73,5 73,2 72,9 72,6 72,2 71,9 71,6 71,3 71,0 70,6 70,3 70,0 69,7 69,3 69,0 68,7 68,4
ALCOOLÔMETRO ALCOOLÔMETRO COM TEMPERATURA 20ºC= 68ºF
TABELAS DE CORREÇÃO
MASSA ESPECÍFICA
A tabela de correção do Densímetro de Massa Especifica deve ser utilizada como no seguinte exemplo:
Ex: Densímetro indica 0,9255 g/ml a uma temperatura do líquido de 30ºC. Buscando a densidade real temos:
1º passo: Selecione a temperatura de referência: 20ºC
2º passo: Encontre a temperatura do líquido: 30ºC
3º passo: Densidade do líquido atual é de 0,9255 g/ml que corresponde na tabela uma aproximação entre 0,8 a 1,0 g/ml .
Correlacione na tabela nos pontos -0,2 e -0,3 , divida por 2 : -0,25 Kg/m³ . Divida novamente por 1000 para transformar em g/ml: 0,00025 g/ml.
Densidade real do líquido: 0,9255 - 0,00025 = 0,92525
A tabela de correção do Mostímetro de Babo deve ser utilizada como no seguinte exemplo:
Ex: Adicionar ou diminuir valor de acordo com as temepraturas acima relacionadas. Linha
A 20ºC
PARA MAIORES INFORMAÇÕES ACESSE WWW.INCOTERM.COM.BR 59
Temp. de referência Graus Brix 20ºC 15ºC Kg/m³ 600 800 1000 1200 1400 1600 1800 2000 Temp. do Líquido g/ml 0,6 0,8 0,1 1,2 1,4 1,6 1,8 2,0 0 - +0,3 +0,4 +0,5 +0,6 +0,7 +0,8 +0,9 +1,0 5 0 +0,2 +0,3 +0,4 +0,5 +0,5 +0,6 +0,7 +0,8 10 5 +0,2 +0,2 +0,3 +0,3 +0,4 +0,4 +0,5 +0,5 15 10 +0,1 +0,1 +0,1 +0,2 +0,2 +0,2 +0,2 +0,3 20 15 0 0 0 0 0 0 0 0 25 20 -0,1 -0,1 -0,1 -0,2 -0,2 -0,2 -0,2 -0,3 30 25 -0,2 -0,2 -0,3 -0,3 -0,4 -0,4 -0,5 -0,5 35 30 -0,2 -0,3 -0,4 -0,5 -0,5 -0,6 -0,7 -0,8 40 35 -0,3 -0,4 -0,5 -0,6 -0,7 -0,8 -0,9 -1,0 45 40 -0,4 -0,5 -0,6 -0,8 -0,9 -1,0 -1,1 -1,3
14ºC 16ºC 18ºC 20ºC 22ºC 24ºC 26ºC 28ºC 30ºC 32ºC -0,3 -0,2 -0,1 0 +0,1 +0,2 +0,3 +0,4 +0,5 +0,6
TABELA DE CORREÇÃO DENSÍMETROS DE MASSA ESPECÍFICA
MOSTÍMETRO DE BABO TABELA DE CORREÇÃO MOSTÍMETROS DE BABO CALIBRADOS
Analógica
CONHEÇA NOSSAS UNIDADES DE NEGÓCIOS
SAÚDE E BEM-ESTAR produtos para saúde
AMBIENTE E DECORAÇÃO
acessórios decorativos
SERVIÇOS: calibração, solução tampão e soluções integradas.
MATRIZ Avenida Eduardo Prado, 1670
Porto Alegre RS | CEP. 91751 000
F. 51 3245 7100 FAX 51 3248 1470
RAMAIS REGIÕES
Região Nordeste: 7103
Região Norte/ Centro-Oeste: 7162
Região Sudeste (exceto SP): 7146
Região Sul: 7104 - 7114 - 7175
Região São Paulo: 7144 - 7176 - 7121
Faça parte das nossas redes sociais www. INCOTERM. com.br
Cod.40228.8
FILIAL SÃO PAULO Rua Machado Bittencourt, 361 sl.1504 São Paulo SP | CEP. 04044 001 F. 11 5082.1994
