Industrial Automation
IMI Norgren
Série NC IO-Link Masters et Modules I/O
Breakthrough engineering for a better world
Breakthrough engineering for a better world
Nous concevons des solutions innovantes pour nos clients, transformant les usines, les lignes de production et les entrepôts en environnements plus intelligents, sûrs, productifs et durables. Grâce à nos systèmes de mouvement pneumatiques et électriques, nous accompagnons les constructeurs de machines et les professionnels de l’industrie du monde entier dans l’automatisation et l’optimisation des processus de fabrication et de stockage.
Depuis plus d’un siècle, nous travaillons en partenariat avec nos clients dans le domaine de l’automatisation industrielle, mettant à profit notre expérience et notre sens de l’innovation pour créer une valeur durable pour leurs entreprises. Nos solutions s’adressent à des secteurs critiques tels que l’automobile, l’alimentation et les boissons, les produits pharmaceutiques et même l’industrie spatiale. Nous contribuons à l’automatisation de la fabrication de précision, de l’assemblage des produits, des essais et de l’emballage.
Nous utilisons les dernières technologies numériques dans nos produits d’automatisation et innovons constamment en partenariat étroit avec nos clients. En appliquant notre expertise approfondie, nous pouvons résoudre leurs défis les plus difficiles en matière d’automatisation, aujourd’hui et demain. Grâce à une productivité, une efficacité et une sécurité accrues, nos clients peuvent mieux servir leurs propres clients, créant ainsi un avantage concurrentiel durable et générant de la croissance.
Notre portefeuille de produits de classe mondiale comprend les marques IMI Norgren, IMI Bimba, IMI Bahr et IMI Buschjost.
Connectivité Complète
Les exigences relatives aux applications modernes d’automatisation industrielle deviennent de plus en plus complexes ; il est donc essentiel de choisir la meilleure solution possible pour chaque application.
IO-Link révolutionne l’automatisation industrielle en offrant une interface de communication standardisée pour tous les appareils IO-Link, avec une installation simple et une gamme complète de fonctionnalités de diagnostics.
IO-Link est un système de communication standardisé à l’échelle mondiale (IEC 61131-9) pour connecter, sans câblage complexe, des capteurs et de nombreux autres composants à un système de contrôle. Une communication série bidirectionnelle point à point entre tout système I/O compatible et les périphériques, qui peuvent être intégrés dans pratiquement n’importe quel système de bus de terrain et d’automatisation. Pour faire simple, IO-Link sait ce qu’il se passe dans votre système d’automatisation.
Le partenaire idéal pour
vos
besoins IO-Link
Grâce à nos sites de fabrication implantés partout dans le monde, à même et avons la capacité de mener à bien les projets internationaux les plus exigeants. Avec un réseau de vente et de service présent dans 50 pays, nous pouvons assurer la continuité de l’approvisionnement et offrir une assistance locale partout où se trouvent nos clients.
IO-Link offre la solution parfaite pour les fabricants qui recherchent un diagnostic à distance, une installation simplifiée, des paramètres automatisés et une solution globalement rentable.
• Communication standard IEC61131-9
• Technologie standardisée, ouverte et indépendante du bus de terrain
• Connecte des capteurs intelligents et des dispositifs de terrain à l’automate
• Utilise les avantages des interfaces I/O disponibles
• Permet une production efficace et des réductions de coûts grâce à des temps d’arrêt réduits
• Permet un entretien prévisionnel et planifié
Nous sommes une solution complète IO-Link, qui comprend une large gamme de produits IO-Link, IO-Link Masters et I/O Modules (Hubs).
Ainsi que des produits IO-Link fiables, performants et de qualité ; nous offrons une excellence technique et une approche collaborative pour aider nos clients à forger un avenir plus prometteur de possibilités.
Série NC –Optimisez votre Système

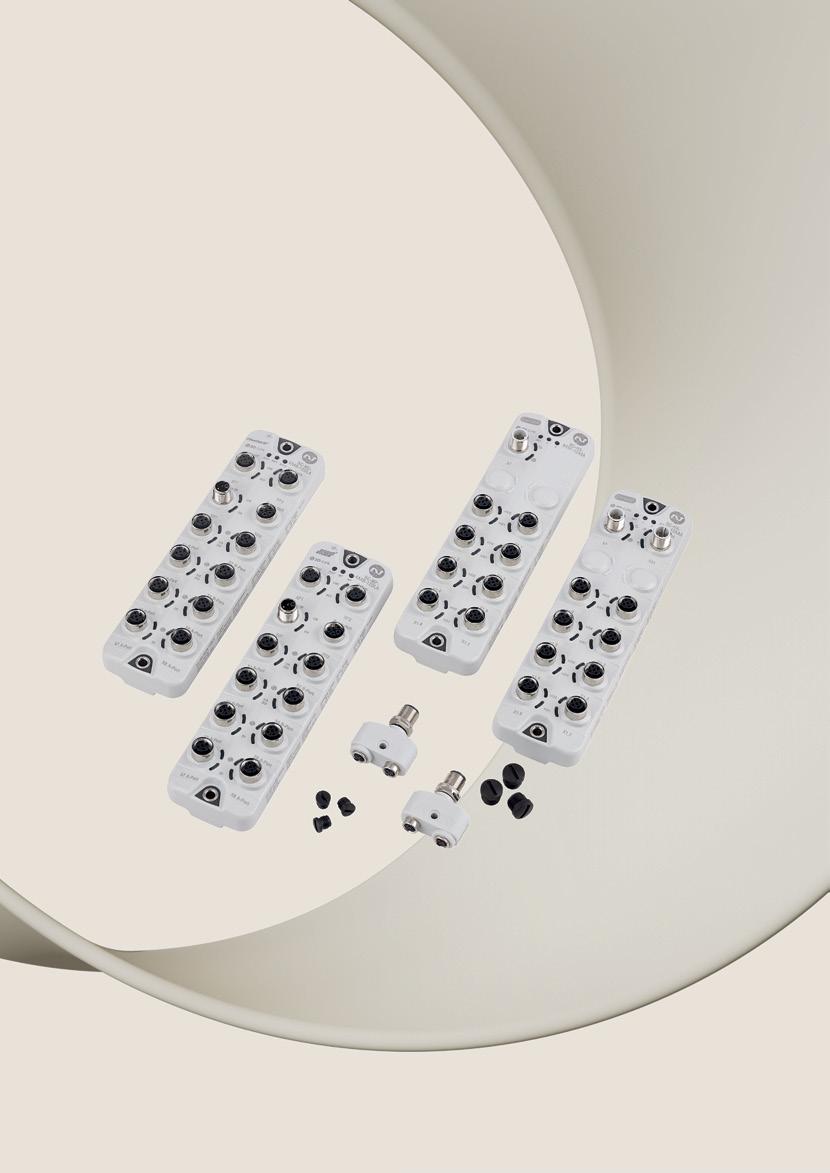

La série IMI Norgren NC comprend les IO-Link Masters, les I/O Modules (Hubs) et une large gamme de câbles et de connecteurs. Les IOLink Master sont des passerelles permettant de connecter jusqu'à huit modules IO-Link au système de communication Ethernet industriel de niveau supérieur. L’IO-Link Master transmet les données de la machine, les paramètres du processus et les données de diagnostic au contrôleur sur différents réseaux, rendant les données accessibles pour une action immédiate ou une analyse à long terme via un système d'information industriel (PLC, HMI, etc.)
IO-Link Master
LED pour la communication, le diagnostic et l'alimentation électrique
Diagnostic spécifique au port et LED d'état
Types de ports 4 x A –Câble à 4 ou 5 broches
• Tous les dispositifs d'entrée IO-Link et les dispositifs d'entrée et de sortie numériques standard peuvent être connectés
• Puissance généralement faible avec courant jusqu'à 450 mA
• Alimenté par la même alimentation que le reste du module
• Peut être configuré en entrée (double) ou en sortie unique
La gamme de produits comprend des interfaces vers PROFINET ou EtherNet/IP.
Toutes les caractéristiques de la série NC assurent une flexibilité maximale, ainsi qu'un temps de câblage et d’installation réduit.
La série NC constitue les éléments de base d'une solution connectée complète.
• Connecté – PROFINET, EtherNet/IP
• Extensible – Les I/O Modules (Hubs) peuvent être facilement installés – agit comme un appareil IO-Link
• Installation facile – Les connecteurs avec câbles sont préfabriqués, ce qui les rend prêts à l'emploi
• Conception simple – Les éléments de base standard rendent la conception du système modulaire et simple. La conception électrique est simplifiée car I/O Les modules peuvent être configurés en fonction des besoins d'entrée et de sortie.
• Diagnostics – Pour localiser rapidement et précisément les défauts de l'ensemble du réseau
Un boitier robuste
PROFINET ou EtherNet/ Communication Ethernet industriel IP
Entrée et sortie d'alimentation –connexions en série jusqu'à 16 ampères
4 ports de type B - câble à 5 broches –avec deux alimentations 24 VDC
• Tous les dispositifs d'entrée IO-Link et les dispositifs d'entrée et de sortie numériques standard peuvent être connectés
• Les dispositifs de sortie IO-Link tels que les îlots de vannes doivent être connectés à un port B en raison de l'alimentation auxiliaire supplémentaire qui est disponible sur les broches 2 et 5 - généralement jusqu'à 2 ampères
• La deuxième alimentation prévoit la redondance du réseau électrique. En faisant passer une alimentation par les contacts d'un relais de sécurité, l'alimentation des sorties peut être coupée lorsqu'un arrêt d'urgence est actionné, tout en laissant le module alimenté pour fournir des informations de diagnostic.
I/O Modules – deux options
I/O Module sans alimentation externe.
L'alimentation du module est fournie par le IO-Link Master.
I/O Module avec alimentation externe.
L'alimentation du module est fournie par le IO-Link Master. L'alimentation externe est utilisée pour alimenter les sorties du module.
Courant max. par module 1A
Courant max. par port 1A
Applications typiques
Connexion de fin de course vérin, de détecteurs de proximité
Courant max. par connecteur M12 : 1,8A
Courant max. par groupe de quatre : 1,8A
Courant max. par module : 3,6A
Applications typiques
Entrées type fin de course vérin, détecteurs de proximité, sortie type électrovannes. L'alimentation auxiliaire des sorties peut être fournie par des contacts de sécurité dans le cadre du circuit d'arrêt d'urgence.
Cable types – A - Codage, D-Codage et L-Codage
I/O Entrées / Sorties
M12 D-code M12 L-code M12 Code A - Dispositifs d'E/S
Solutions Complètes d'Automatisation Pneumatique
Nous vous proposons une solution complète de système IO-Link, qui comprend une large gamme de dispositifs compatibles IO-Link, des IO-Link Masters et des I/O Modules (Hubs), ce qui nous permet de fournir un ensemble complet pour les applications industrielles.
Exemple de présentation du système
Ethernet Industriel PLC
IO-Link Master
Appareil IO-Link Module I/O
Appareils IO-Link
Mudule Entrée / Sortie simple

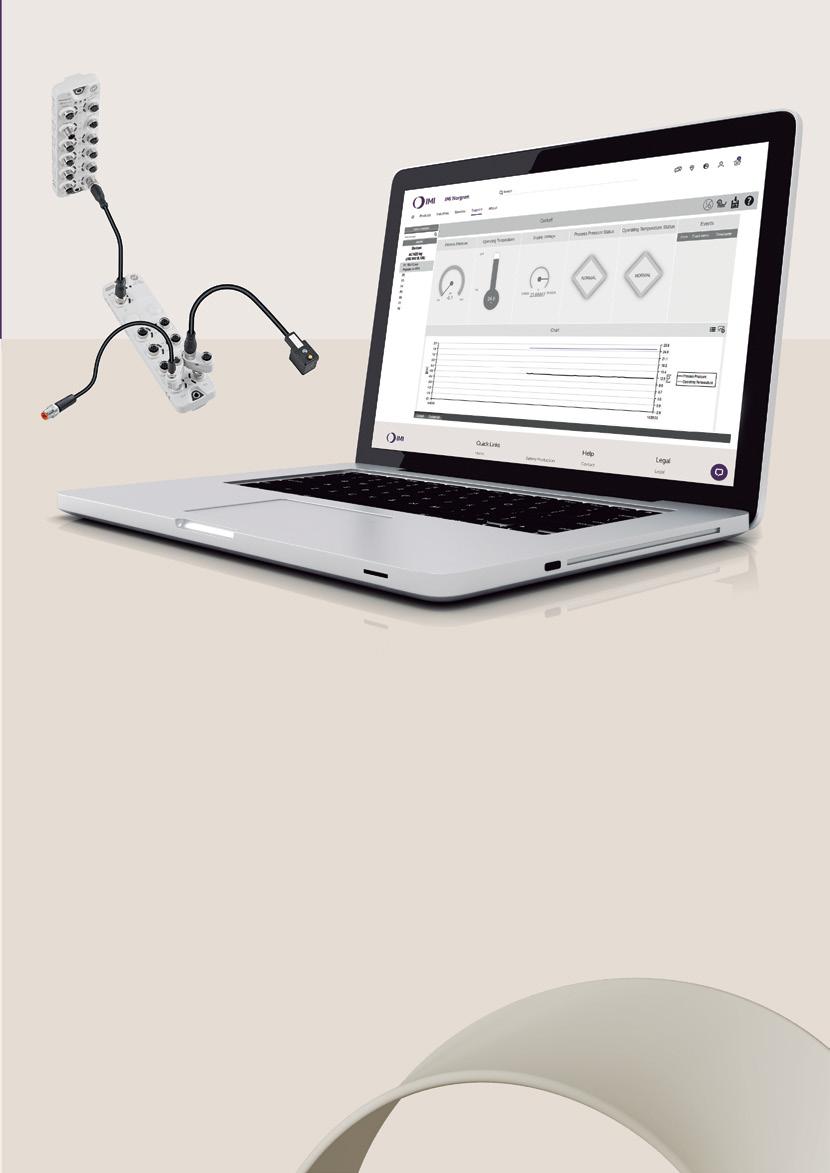

Outil de Configuration IO-Link
Notre outil de configuration IO-Link permet un paramétrage simple et rapide pour les modules IO-Link IMI Norgren. La version gratuite permet l'identification automatique (téléchargement de fichiers IODD) de tous les appareils IO-Link et la visualisation de tous les paramètres des appareils.
Il comprend également une vue des tendances en temps réel et historiques et l'exportation des données de traitement de l'appareil, ce qui permet de vérifier facilement les performances de l'appareil. Les jeux de paramètres peuvent être sauvegardés et chargés. Passez à la version complète pour pouvoir écrire les données de paramètres des appareils.
Caractéristiques
• Visualisation graphique des valeurs du processus
• Paramétrage rapide
• Processus optimisé de remplacement des appareils
• Enregistrement sans papier des ensembles de paramètres
• Paramétrage en ligne et hors ligne
• Prend en charge tous les dispositifs IO-Link
Pour en savoir plus www.imiplc.com/industrial-automation
Notre secteur de l’automatisation industrielle exploite quatre centres mondiaux d’excellence technique ainsi qu’un réseau de vente et de services dans 50 pays, avec des capacités de production en Europe, en Amérique et dans la région Asie-Pacifique. Soutenu par des distributeurs dans le monde entier.
Pour plus d’informations, scannez ce code QR ou visitez www.imiplc.com/industrial-automation
