Industrial Automation
Rozwiązania IO-Link
Diagnostyka stała się prosta
Breakthrough engineering for a better world
Breakthrough engineering for a better world
Tworzymy rozwiązania, które zapewniają naszym Klientom inteligentniejsze, bezpieczniejsze, produktywniejsze i bardziej zrównoważone działania ich fabryk, linii produkcyjnych oraz magazynów. Nasze pneumatyczne i elektryczne systemy sterowania pomagają konstruktorom maszyn i użytkownikom końcowym na całym świecie w automatyzacji i optymalizacji procesów produkcyjno-magazynowych.
Od ponad 100 lat współpracujemy z Klientami w obszarze automatyki przemysłowej wykorzystując nasze doświadczenie i innowacje do budowania trwałej wartości ich biznesów. Nasze rozwiązania są wykorzystywane w kluczowych branżach, takich jak automotive, branża spożywcza, farmaceutyka, a nawet przemysł kosmiczny. Wspieramy automatyzację procesów produkcji, montażu, testowania i pakowania.
W naszych produktach wykorzystujemy najnowsze technologie i stale wprowadzamy innowacje w ścisłej współpracy z naszymi Klientami. Wykorzystujemy naszą obszerną wiedzę, dzięki czemu możemy sprostać najtrudniejszym wyzwaniom związanym z automatyzacją, zarówno dziś jak i w przyszłości. Zwiększona produktywność, wydajność i bezpieczeństwo pozwalają naszym Kontrahentom lepiej obsługiwać swoich Klientów, tworząc trwałą przewagę nad konkurencją i zapewniając wzrost.
Nasze portfolio produktów obejmuje marki IMI Norgren, IMI Bimba, IMI Bahr i IMI Buschjost.
Breakthrough engineering you can count on.
Ostatni krok w inteligentnym systemie automatyzacji
Wymagania dla nowoczesnych aplikacji automatyki przemysłowej stają się coraz bardziej złożone; dlatego ważne jest, aby wybrać najlepsze możliwe rozwiązanie dla każdej aplikacji.
IO-Link rewolucjonizuje automatykę przemysłową, zapewniając znormalizowany i bezproblemowy interfejs komunikacyjny dla wszystkich urządzeń IO-Link, z prostą instalacją i pełną gamą funkcji diagnostycznych.
IO-Link to globalnie standaryzowany (IEC 61131-9) system komunikacyjny do łączenia czujników i wielu innych komponentów z systemem sterowania bez skomplikowanego okablowania. Szeregowa, dwukierunkowa komunikacja punkt-punkt między dowolnym kompatybilnym systemem I/O a jednostkowymi urządzeniami, którą można zintegrować z praktycznie każdą magistralą szeregową lub systemem automatyki. Mówiąc prościej, IO-Link wie, co dzieje się w danym systemie automatyki.
Właściwy partner IO-link dla potrzeb
Klienta
Dysponujemy zakładami produkcyjnymi na całym świecie, jesteśmy więc w stanie sprostać realizacji najbardziej złożonych projektów międzynarodowych. Nasze oddziały sprzedażowo-usługowe zlokalizowane na terenie 50 krajów zapewniają globalny zasięg gwarantując ciągłość dostaw oraz lokalne wsparcie na każdym etapie realizacji zamówienia.
IO-Link oferuje doskonałe rozwiązanie dla producentów poszukujących zdalnej diagnostyki, uproszczonej instalacji, automatycznych ustawień parametrów zapewniających opłacalność rozwiązania.
• Standard komunikacyjny IEC61131-9
• Znormalizowana, otwarta i niezależna od magistrali szeregowej technologia
• Łączy inteligentne czujniki i poszczególne urządzenia z PLC
• Wykorzystuje zalety dostępnych interfejsów I/O
• Umożliwia wydajną produkcję i oszczędność kosztów dzięki minimalizacji czasu przestojów
• Umożliwia konserwację prognozowaną i planowanąEnables predictive and planned maintenance
Jesteśmy kompletne rozwiązaniem systemowym IO-Link, które obejmuje szeroką gamę urządzeń obsługujących IO-Link, moduły master IO-Link i moduły sygnałów I/O (Huby).
Oprócz niezawodnych, wydajnych i wysokiej jakości produktów IO-Link; oferujemy wnikliwe, doskonałe technicznie podejście oparte na współpracy, aby pomóc naszym Klientom stworzyć lepsze możliwości w przyszłości.
IO-Link Idealne rozwiązanie
IO-Link to idealne rozwiązanie dla ekonomicznej, wydajnej i niezawodnej produkcji. Umożliwia bezproblemową komunikację i potężną infrastrukturę do zarządzania danymi w całym procesie produkcyjnym. Dzięki IO-Link inteligentne urządzenia można w pełni wykorzystać, torując drogę dla Przemysłu 4.0 w automatyzacji przemysłowej. Ten ustandaryzowany system komunikacji zapewnia wartość dodaną, od projektu i instalacji aż po obsługę i konserwację, redukując koszty i zwiększając wydajność.
IO-Link jest prosty w instalacji i umożliwia ciągłą diagnostykę, a także zdalną i automatyczną konfigurację wszystkich urządzeń IO-Link w danym systemie.
Otwarty i standaryzowany system
• Znormalizowana na całym świecie technologia komunikacyjna I/O, zgodna z IEC61131-9.
• Niezależne od producenta połączenie typu punkt-punkt, zapewniające bezproblemową integrację z istniejącymi systemami sieci szeregowych.
Prosta
wymiana poszczególnych urządzeń
• IO-Link pozwala na automatyczne przepisywanie parametrów w przypadku, gdy potrzebna jest wymiana urządzenia. Wystarczy podłączyć nowe urządzenie, a ustawienia parametrów zostaną automatycznie zaimportowane. W razie potrzeby tę funkcję można włączyć w modułach master IO-Link. Łatwy w instalacji
• System złączy do instalacji połączeń elektrycznych M8 i M12, zgodnie ze specyfikacją IO-Link.
• Piny mechaniczne - ustalające.
• Możliwość zablokowania przycisków obsługi urządzenia dla dokonanych standardowych ustawień parametrów. Eliminacja błędnych ustawienia operatora. Zredukowane okablowanie
• Standardowa wtyczka.
• IO-Link zmniejsza liczbę koniecznych różnych interfejsów lub wtyczek w systemie.
Zdalna konfiguracja i monitorowanie
• Użytkownicy mogą odczytać i zmieniać parametry urządzeń za pomocą oprogramowania systemu sterowania, co umożliwia szybką konfigurację i uruchomienie.
• Definicje parametrów mogą być modyfikowane podczas działania systemu, bez konieczności zatrzymywania maszyn.
• Dokładne dane w czasie rzeczywistym.
Komunikacja
• Komunikacja cyfrowa skraca przestoje maszyn i linii produkcyjnych poprzez ułatwienie planowania prognozowanej konserwacji.
• Prosta i bezproblemowa komunikacja łączy inteligentne czujniki, urządzenia szeregowe i siłowniki.
• Dostęp do danych na poziomie samego czujnika pomaga zapewnić płynne działanie systemu przez cały czas oraz pomaga ograniczyć przestoje.
Inteligentne wykrywanie
• Wbudowana diagnostyka, autotesty i raportowanie błędów zapewniają inteligentny monitoring i pomiary.
Rozszerzona diagnostyka
• IO-Link zapewnia użytkownikom podgląd błędów i stanu każdego urządzenia.
• Przesyłanie danych procesowych i serwisowych odbywa się jednocześnie.Przerwy w przewodach lub zwarcia są natychmiast wykrywane. Dostęp do danych diagnostycznych jest możliwy podczas pracy aplikacji Klienta.
IO-Link Prosta struktura komunikacji
Jako standard komunikacyjny, IO-Link redukuje liczbę przewodów i różnych interfejsów, a co za tym idzie - liczbę wymaganych wejść sterujących. W dłuższej perspektywie zmniejsza to koszty planowania i koszty obsługi, jednocześnie zwiększając elastyczność.
Ethernet przemysłowy
Urządzenia IO-Link
Moduł master IO-Link
Urządzenie IO-Link Moduł sygnałów I/O
Proste produkty typu I/O (wejście/wyjście)
Przegląd oferty IO-Link
Kompletne rozwiązanie systemowe
Oferujemy kompletne system produktów z obsługą IO-Link oraz moduły master IO-Link i moduły sygnałów I/O (Huby), które zapewniają zdecentralizowane rozwiązanie oferujące najwyższą elastyczność:
Wyłączniki / Czujniki
• Proste urządzenia typu „Plug and Play”.
• Elastyczność - łatwe dodawanie, usuwanie, zmiana pozycji lub rekonfiguracja systemu.
Wyspy zaworowe
master IO-Link
Excelon® Plus z elektronicznym sygnalizatorem ciśnienia
Zawory proporcjonalne
Urządzenie IO-Link Moduł sygnałów I/O
* dla wszystkich siłowników IMI Norgren
Proste produkty typu I/O (wejście/wyjście)
Zawory In-Line
siłowników
Zawory z przyłączami płytowymi
Sygnalizatory Ciśnienia
Moduł
Wyłączniki
VR10 / VR15
VS18 / VS26
Przegląd oferty IO-Link
Moduł master IO-Link i moduł sygnałów I/O
Moduł master IO-Link działa jako bramka między urządzeniami IO-Link a systemem komunikacyjnym wyższego poziomu, takim jak Ethernet. Umożliwia przesyłanie danych przez różne sieci, udostępniając je dla natychmiastowych działań lub analizy długoterminowej za pośrednictwem przemysłowego systemu informatycznego (PLC, HMI itp.)
• Komunikacja – PROFINET i EtherNet/IP –klasa portu A i klasa portu B.
• Możliwość rozbudowy – System może być łatwo rozbudowany o dodatkowe moduły sygnałów IO (Huby), które działają jako urządzenia IO-Link.
• Łatwa instalacja – szeroka gama przewodów i wtyczek.

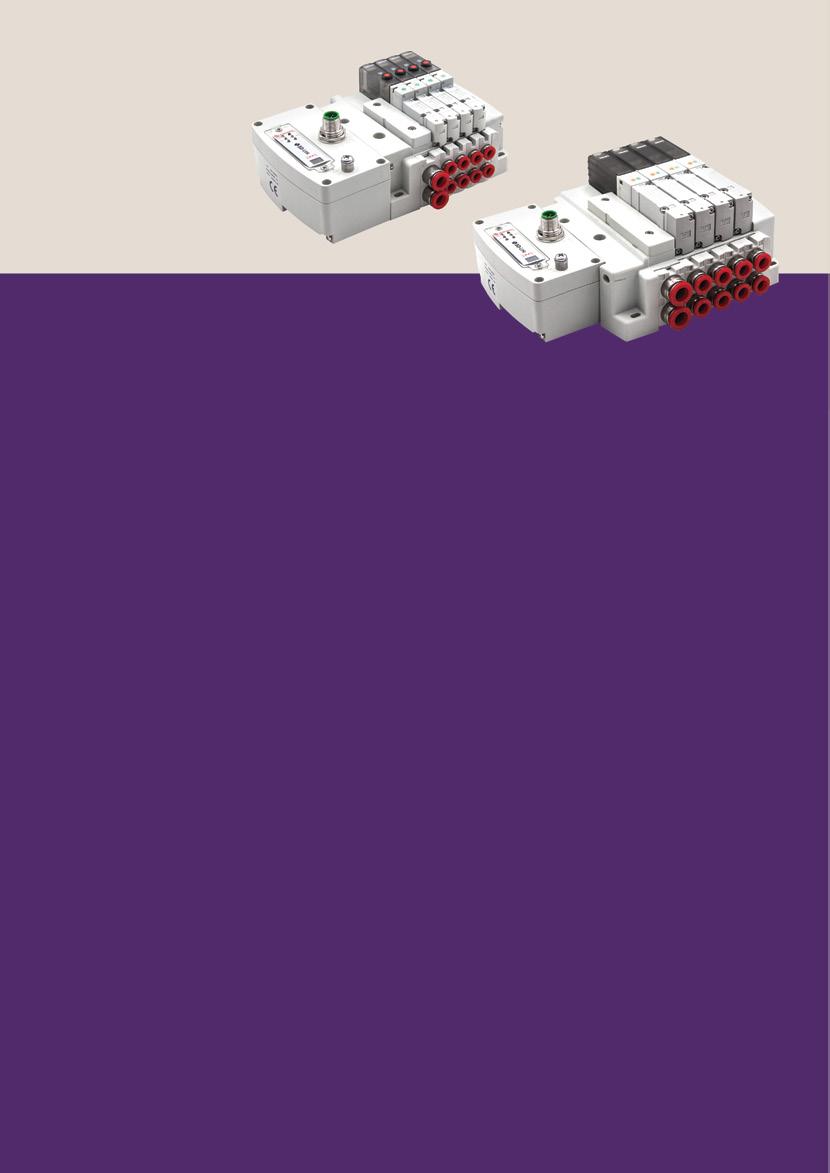

Wyspy
zaworowe serii VR
Prosta konstrukcja wtykowa z płytą montażową umożliwia szybką wymianę zaworów w celu łatwej instalacji i konserwacji. Dostępne w rozmiarach 10mm i 15mm, z maksymalnie 24 cewkami i szerokim zakresem funkcji zaworów.
• Modułowość – 2 do 24 modułów zaworowych (max. 24 cewki), z możliwością rozbudowy.
• Odporność – Klasa IP65.
• Łatwa instalacja - brak ograniczeń w instalacji, ponieważ złącza mogą być poziome lub pionowe. Wyspa zaworowa może być montowana bezpośrednio lub na szynie DIN.
• Uproszczony serwis – Wtykowe płyty montażowe umożliwiają łatwą wymianę komponentów systemu i możliwość wymiany zaworu bez skomplikowanego demontażu; również zintegrowane tłumiki zapewniają prosty serwis.
• Komunikacja – Multipol, EtherNet/IP, PROFINET, EtherCAT, CANopen i IO-Link.
Wyspy
zaworowe serii VS
Seria VS jest wyjątkowa, ponieważ oferuje dwie technologie wykonania suwaków zaworów. Suwak zaworu z miękkim uszczelnieniem maksymalizuje prędkość i zwiększa przepływ. Suwak z uszczelnieniem metal-metal zapewnia setki milionów bezproblemowych cykli pracy. Możliwe jest zastosowanie obu technologii suwaka na jednej wyspie zaworowej, aby zoptymalizować wydajność maszyny.
• Modułowość – 2 do 20 modułów zaworowych (max. 40 cewek), z możliwością rozbudowy, niezliczone konfiguracje.
• Odporność – IP65 i opcjonalnie wersja ATEX.
• Łatwa instalacja – zawory wtykane w płyty montażowe.
• Całkowita niezawodność – Suwak z uszczelnieniem metal-metal zapewnia setki milionów bezproblemowych cykli pracy.
• Komunikacja – IO-Link, Multipole, PROFINET, EtherNet/IP, PROFIBUS, DeviceNET i CANopen.

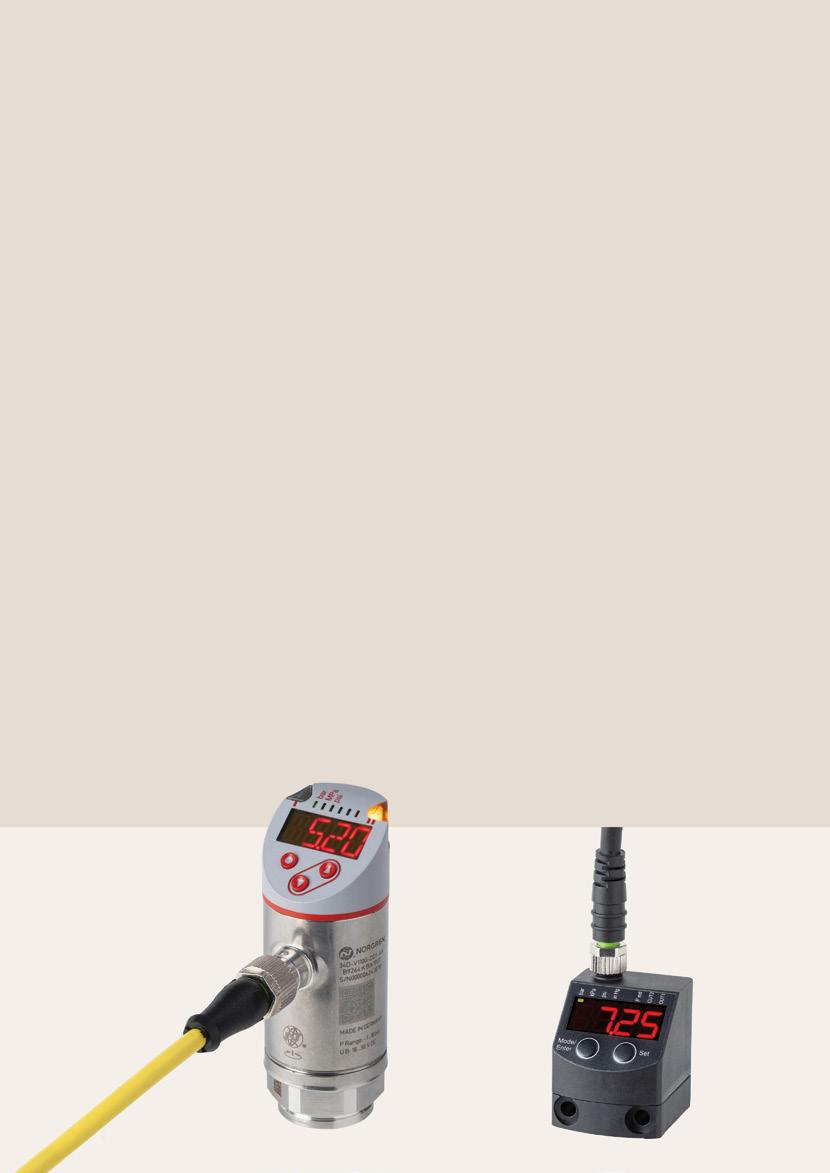

Sygnalizator ciśnienia 34D
Sygnalizator 34D ma solidną obudowę ze stali nierdzewnej z przyłączem medium G1/4 i złączem elektrycznym M12, dzięki czemu idealnie nadaje się do agresywnych środowisk.
• Łatwa instalacja – Kopułka obracana o 345 stopni względem korpusu w celu łatwego ustawienia wyświetlacza podczas instalacji.
• Komunikacja – IO-Link umożliwia zdalną konfigurację i dostęp do danych dotyczących wydajności aplikacji zapewniając lepsze monitorowanie aplikacji.
• Prosta konfiguracja – Łatwa i szybka ręczna konfiguracja za pomocą trzech przycisków lub zdalnie przez IO-Link.
• Prosty w użyciu – Duży, programowalny dwukolorowy wyświetlacz dla łatwej identyfikacji stanu przełączania. Wskaźniki stanu LED widzialne z tyłu kopułki.
• Uniwersalny – Media pneumatyczne i wszystkie płyny procesowe w jednej serii produktów z 9 różnymi opcjami zakresu ciśnienia od próżni do 600 bar, dzięki czemu nadaje się do wszystkich zastosowań.
• Odporność – Korpus ze stali nierdzewnej (1.4404 / 316L) z wytrawionymi laserowo etykietami i stopniem ochrony IP67.
• Niezawodny – Ceramiczny czujnik pomiarowy zapewnia bardzo wysoką odporność na nadciśnienie, które występuje przy ciśnieniu zwrotnym i kawitacji (dynamiczne piki ciśnienia). Czujnik pomiarowy bardzo dobrze radzi sobie również z mediami agresywnymi lub ściernymi.
Sygnalizator ciśnienia 54D
Sygnalizator 54D umożliwia Klientom szybką i skuteczną reakcję na zmieniające się wymagania dzięki wbudowanej inteligencji, a co za tym idzie idealnie nadaje się do monitorowania większości aplikacji związanych z podciśnieniem i sprężonym powietrzem, szczególnie w zastosowaniach związanych z oprzyrządowaniem robotów.
• Prosta instalacja – Zastosowanie zintegrowanych otworów montażowych lub wspornika na szynę DIN i złącza elektrycznego M8 zapewnia maksymalną elastyczność.
• Komunikacja – Funkcja IO-Link umożliwia zdalną konfigurację i dostęp do danych o wydajności w celu lepszego monitorowania aplikacji.
• Dokładność – Wysoka dokładność <± 0,5% punktu nastawy.
• Prosta konfiguracja – Łatwa i szybka ręczna konfiguracja za pomocą przycisków lub zdalna konfiguracja wielu nastaw przez IO-Link.
• Prosty w użyciu – Dwukolorowy wyświetlacz ułatwiający identyfikację prawidłowego ustawienia ciśnienia.
• Odporność – Obudowa z polimeru PBT jest wytrzymała mechanicznie i odporna na ciepło.
• Niezawodny – Specjalnie powlekany piezorezystancyjny silikonowy czujnik pomiarowy odporny na wilgoć, w standardzie IP65.
Excelon® Plus 84 ze zintegrowanym elektronicznym sygnalizatorem ciśnienia
Excelon® Plus oferuje wyjątkową wydajność, jest kompaktowy i lekki oraz nadaje się do wszystkich zastosowań przemysłowych.
• Komunikacja – Funkcja IO-Link umożliwia zdalną konfigurację i dostęp do parametrów aplikacji w celu lepszego monitorowania systemu (tylko seria 84 1/2").
• Inteligentne wykrywanie – Wbudowana diagnostyka, autotesty i raportowanie błędów zapewniają inteligentny monitoring i pomiary.
• Dokładne dane w czasie rzeczywistym –Ciśnienie, temperatura i napięcie zasilania są przesyłane jako „dane procesowe” raz na sekundę.
• Elastyczność – 3 warianty sygnalizatora: zintegrowany z reduktorem, zintegrowany z filtro-reduktorem lub jako samodzielna jednostka.
• Prosty w użyciu – Programowalny, kolorowy wyświetlacz TFT o przekątnej 1,44 cala dla łatwej identyfikacji prawidłowego ustawienia ciśnienia. Zielony (ciśnienie w granicach), Czerwony (ciśnienie poza limitami), Bursztynowy (błąd) lub Biały (tryb programowania).
• Niezawodny – Ochrona przed przepięciami, odwrotną polaryzacją i zwarciem na żyłach sygnałowych. Powłoka ochronna przed wodą i wilgocią w instalacji sprężonego powietrza.
• Łatwy w instalacji – System wtyczek do instalacji ze złączem M8. W pełni zintegrowana konstrukcja.
Zawór proporcjonalny VP50
VP50 to trójdrogowy zawór proporcjonalny z pętlą zamkniętą, wykorzystujący sterowaną powietrzem technologię suwaka w wykonaniu metalmetal. Idealnie nadaje się do ogólnych zastosowań przemysłowych w celu regulacji ciśnienia, wymagających dużego przepływu i krótkich czasów reakcji.
• Elastyczność – Sygnał sterujący zadawany przez IO-Link zapewnia większą elastyczność w ustawianiu i obsłudze zaworu w konfiguracji analogowej.
• Dokładne dane w czasie rzeczywistym – Sprzężenie zwrotne kontrolowane przez O-Link zapewnia potwierdzenie ciśnienia wyjściowego i sygnału wejściowego w danej aplikacji Klienta.
• Zapobiegawcza konserwacja – Licznik godzin pracy. Podstawowy licznik do użytku w ramach Time Preventative Maintenance (TPM).
• Diagnostyka – Raportowanie błędów. Samokontrola zaworu i zgłaszanie problemów z wydajnością, takich jak brak możliwości osiągnięcia żądanego ciśnienia wyjściowego.
Wyłącznik półprzewodnikowy M/50
Aby zwiększyć efektywność aplikacji i poprawić komunikację, wyłącznik M/50/ IOP zawiera pomarańczowy wskaźnik LED, który umożliwia optymalną instalację względem magnesu siłownika, z dodatkową zieloną diodą LED, która działa jako wskaźnik „włączenia”. W funkcji IO-Link wskazania instalacji i komunikacji są zapewniane przez system komunikacyjny. Dodatkowo, wraz z zapewnieniem technologii IO-Link, funkcjonalność wyłącznika została rozwinięta tak, aby umożliwić monitorowanie temperatury lokalnej, rejestrację temperatury maksymalnej, udostępnienie licznika pracy oraz ustawianie zmiennych trybu pracy.
• Jeden wyłącznik dla wszystkich produktów – Kompatybilny ze wszystkimi siłownikami IMI Norgren.
• Certyfikacja UL – Kanada i Stany Zjednoczone.
• Kompatybilność – Tryb standardowy lub tryb IO-Link.
• Inteligentna funkcjonalność – Licznik przełączeń.
• Ciągłość diagnostyki – Pomiar temperatury.
• Wizualna pomoc w instalacji – Od migania po stałe podświetlenie diody LED podczas instalacji.
Korzyści systemu z obsługą IO-Link
Poprawa wydajności, jakości i skrócenie przestojów
Posiadamy wieloletnie doświadczenie w wielu sektorach przemysłu. Wykorzystujemy nasze zrozumienie wyzwań technicznych i ram prawnych w każdym z nich, aby opracowywać przełomowe rozwiązania inżynieryjne dla naszych Klientów. Od dostarczania inteligentnych rozwiązań diagnostycznych, zwiększania szybkości, produktywności, niezawodności i wydajności sprzętu, po generowanie znacznych oszczędności energii i kosztów lub obniżanie całkowitego kosztu produkcji, nasze rozwiązania są zaprojektowane tak, aby pomóc naszym Klientom w dążeniu do postępu, osiąganiu nowych celów i pokonywaniu problemów.
Przemysł maszynowy
• Szybkie pierwsze uruchomienie maszyny.
• Wymiana wyłącznika uproszczona do minimum w przypadku awarii, krótsze przestoje.
• Użytkownik końcowy nie musi martwić się ustawieniem parametrów czujnika.
• Proste podłączenie standardowych czujników za pomocą IO-Link.
• Możliwa zdalna diagnostyka aż od poziomu czujnika (wsparcie serwisowe przez producenta).

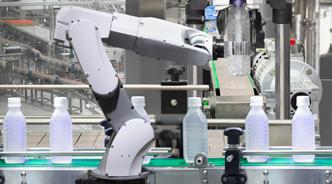

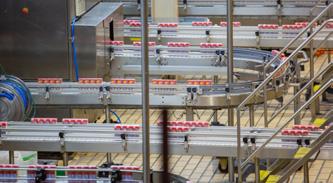

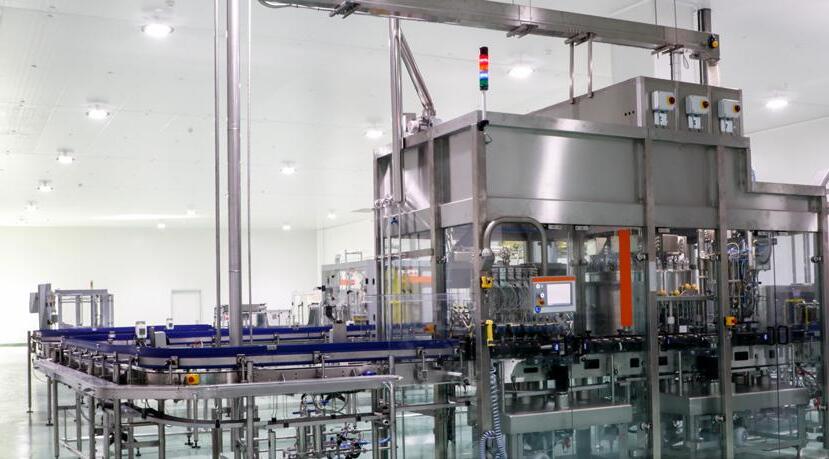

Przemysł spożywczy, napoje i opakowania
• Każda zmiana wstępnie ustawionych parametrów jest wykrywana przez czujniki i rejestrowana w sterowniku.
• Parametry czujnika można rejestrować podczas procesu produkcyjnego.
• Czujnik można ustawić bezpośrednio przez sterownik.
• Walidacja maszyn i procesów na każdym poziomie automatyzacji.

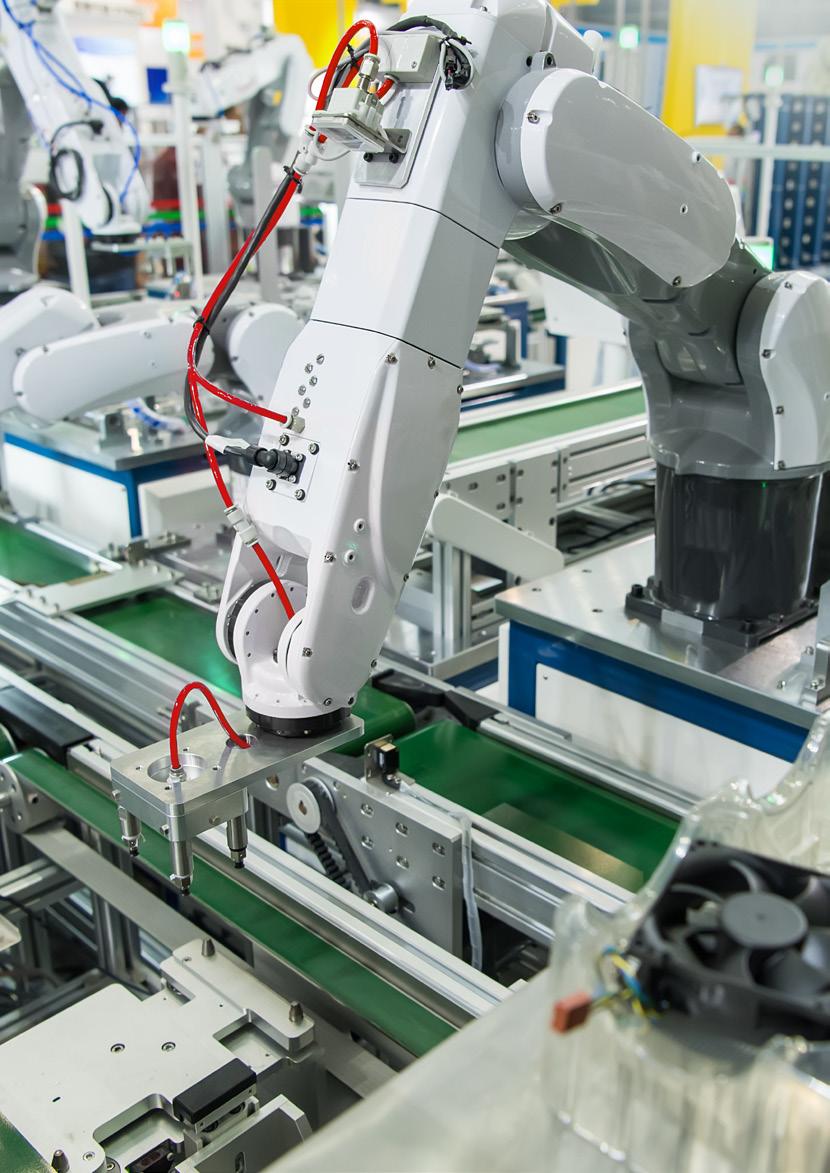

Automatyzacja produkcji
• Podłączenie wysp zaworowych i czujników uproszczone do minimum.
• Okablowanie zastąpione gotowym do podłączenia systemem przewodowym IO-Link.
• Modułowa budowa komponentów, moduły połączone za pomocą łączników.
• Oszczędność zasobów: mniej miedzi, brak marnowania czasu pracowników.

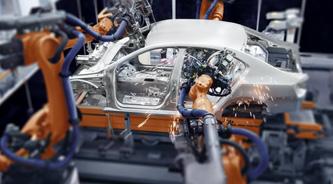

Przemysł motoryzacyjny
• Każdy proces (tłocznia, budowa nadwozi, lakiernia, budowa zespołu napędowego i montaż końcowy) może działać niezawodnie i przy bardzo wysokiej dostępności wszystkich maszyn i instalacji przez cały czas.
• Szybkie wykrywanie i eliminowanie występujących przecieków.
• Zdalna parametryzacja, aby uniknąć zatrzymania produkcji.
Nasz dział automatyki przemysłowej posiada cztery globalne centra doskonałości technicznej, sieć sprzedaży i serwisu w 50 krajach oraz zakłady produkcyjne w Europie, obu Amerykach oraz regionie Azji i Pacyfiku.
Ponadto wspierany jest przez dystrybutorów na całym świecie.
Aby uzyskać więcej informacji, zeskanuj kod QR lub odwiedź www.imiplc.com/industrial-automation
