Стандартные цилиндры ISO Наш лидирующий на рынке ассортимент стандартных цилиндров ISO был проверен на рынке в течение многих лет и в самых сложных условиях. Обеспеченные нашей стандартной гарантией, в ассортименте представлены 11 с разными внутренними размерами и с длиной хода до 3 метров. Эксплуатационные расходы и совокупную стоимость можно оптимизировать, работая с использованием низкого уровня трения при более низком давлении воздуха. В дополнение к нашему стандартному ассортименту мы предлагаем до 28 вариантов, таких как невращающиеся, четырехпозиционные и альтернативные уплотнительные материалы. Наш обширный ассортимент аксессуаров включает в себя герконовые и твердотельные датчики положения и один из самых больших на рынке ряд креплений. Стандартные цилиндры и крепления доступны для немедленной отправки со многими нестандартными опциями, изготовленными в течение 24 часов.

Наши стандартные цилиндры ISO соответствуют следующим международным стандартам: »» ISO 15552 »» ISO 6431 »» VDMA 24562 »» NFE 49-003-1

Стандартные цилиндры ISO 05

Основные характеристики изделий: »» Надежность - наши стандартные цилиндры ISO были проверены на протяжении многих лет и в самых сложных условиях. Чтобы показать нашу уверенность в нашей продукции, они подкреплены стандартной гарантией Norgren. »» Выбор - в нашем ассортимент входят цилиндры с диаметром от 32 до 320 мм и ходом до 3 метров Это дает больше возможностей для использования изделий в самых разных областях применения. »» Опции - мы можем предложить до 28 вариантов, включая невращающиеся, четырехпозиционные и с альтернативными уплотнительными материалами. Эти опции позволяют производством под заказчика решать самые сложные проблемы привода.

»» Аксессуары - включает в себя герконовые и полупроводниковые датчики положения, один из самых широких на рынке ассортимент креплений и выбор функциональных фитингов. Решения могут быть сконфигурированы для получения дополнительной функциональности и эффективного управления. »» Наличие - стандартные цилиндры и крепления доступны для немедленной отправки со многими нестандартными опциями, изготовленными в течение 24 часов. Это важно для поломок или когда заказчикам требуется короткое время выполнения заказа для удовлетворения их собственных требований поставки.

06 Стандартные цилиндры ISO

Представляем ISOLineTM »» Широкий ассортимент для максимальной универсальности »» Цилиндры и крепления, соответствующие ISO 15552 »» Все размеры поставляются стандартно с магнитами »» Полиуретановые уплотнения гарантируют эффективную с низким трением работу и длительный ресурс

Представляем систему адаптивного демпфирования Norgren (ACS) Наша система демпфирования автоматически адаптируется к приложению без необходимости какой-либо регулировки винта демпфера. Это устраняет необходимость в специальных знаниях для настройки и упрощает инсталяцию. Кроме того, ACS будет приспосабливаться к любым изменениям при применении, таким как изменяющиеся нагрузки, которые могут произойти в течение цикла цилиндра, рабочей смены или срока службы машины. Это поможет обеспечить эффективную работу устройств и потенциально продлить период обслуживания машины. Для экстремальных применений, связанных с высокими скоростями или тяжелыми нагрузками, в комплект входит демпфирующий винт для, при обходимости, ручной регулировки.

ISOLineTM P

ISOLineTM R

»» PRA/802000Ø32 -125 мм

»» RA/802000Ø32 -125 мм*

ISOLineTM нержавеющая сталь

»» Профильная гильза

»» Прочная конструкция

»» KA/802000Ø32 - 200 мм

»» Числый внешний вид

»» Подходит для более агрессивных сред

»» Прочная конструкция

»» Защита от проникновения

»» Доступны герконовые и полупроводниковые датчики для определения положения

»» Подходит для тяжелых условий мойки

»» Герконовые и полупроводниковые датчики для определения положения для скрытой установки

»» Конструкция с внешними шпильками

»» Герконовые и полупроводниковые датчики доступны для определения положения »» Конструкция штока из нержавеющей стали 303, 304 и 316

* Стандартные цилиндры ISO RA/8000 доступны до Ø 320 мм

Стандартные цилиндры ISO 07

Адаптивная Система Демпфирования (ACS) • Не требуется настройка демпфирования, цилиндр автоматически адаптируется к применению • Установил и забыл

УЛУЧШЕННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

Широкий диапазон применений

• Работает при низких давлениях с очень низкой утечкой

• Мощная промышленная очищека для продуктов и напитков для железнодорожного и автомобильного транспорта

Современный внешний вид

Сниженный вес

• Великолепно выглядит • Гладкие торцевые крышки по контуру гильзы для легкой очистки

• Уменьшает общий вес машины • Снижение транспортных затрат

Установка дополнительного_ x000B_датчика • Большая гибкость для консткукций машин

08 Стандартные цилиндры ISO

Стандартный диапазон ISO Наш полный ассортимент стандартных цилиндров ISO предлагает цилиндры для любого применения:

Индустриальные цилиндры ISOLineTM P

PRA/802000 Эта профильная гильза цилиндра обеспечивает чистый внешний вид и обеспечивает прямую сборку для скрытого монтажа датчиков положения.

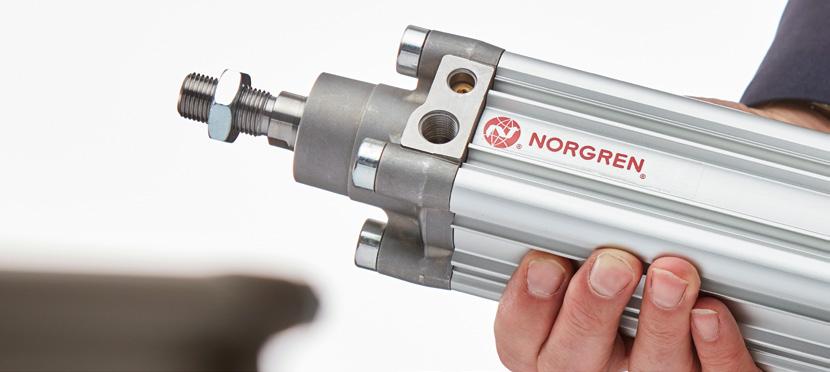

ISOLineTM R

RA/802000 Этот цилиндр имеет прочную конструкцию на шпильках и идеально подходит для промышленного применения. Доступный для всех размеров цилиндров с широким выбором вариантов, опций и креплений, он может быть адаптирован для решения самых сложных приводных задач.

IVAC индустриальный

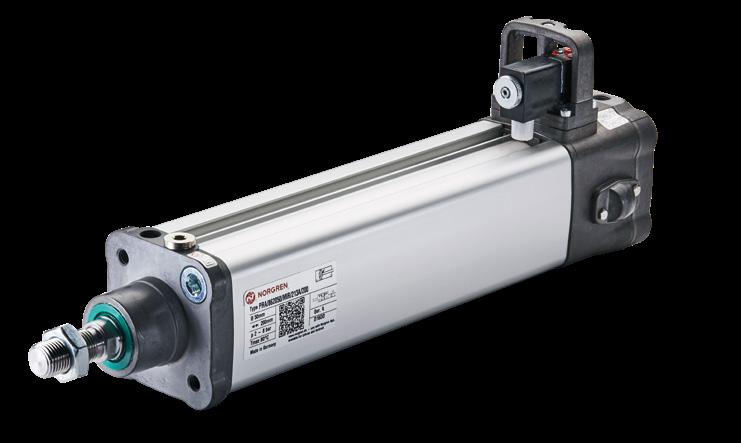

PRA/862000 IVAC включает в себя проверенные технологии клапанов и регулирования расхода для снижения потребления энергии, веса и занимаемого места. Анодированные торцевые крышки обеспечивают дополнительную защиту от окружающей среды, а версии ATEX доступны для опасных применений.

Ø »» От -40ºC до +150ºC

»» Ход от 5 мм до 2800 мм

»» Диаметр цилиндра от 32 мм до 320 мм

»» От 0.1 мм/сек до 3000 мм/сек

»» От тяжелого машиностроения до чистых продуктов и напитков и коррозийных сред

Стандартные цилиндры ISO 09

Узнайте больше norgren.com

Cleanline (чистая линия) цилиндры ISOLineTM Нержавеющая сталь

KA/802000 Самый прочный и надежный цилиндр для применения в суровых условиях и там, где контакт с пищевыми продуктами требует сильной промывки. Он создан из AISI 303, 304 и 316 и дополнен рядом креплений.

Smoothline (гладкая линия)

PRA/822000 Анодированная гильза и торцевые крышки, а также вариант с одним задним воздушным соединением придают этому цилиндру гладкий профиль. Для сохранения внешнего вида, датчики могут быть непосредственно устанавливаются заподлицо.

Cleanline (чистая линия)

PRA/842000 Этот цилиндр разработан в соответствии гигиеной с EN1672-2 и классом защиты IP67 для моющихся в упаковкочных и пищевых приложения.

IVAC Cleanline (чистая линия)

PRA/882000 Для варианта cleanline модуль пилотного клапана поддерживает класс защиты IP67. Установка значительно упрощается заказчику благодаря одному разъему M12 для управляющих клапанов и датчиков, а также отдельным воздушным и выхлопным портам.

10 Стандартные цилиндры ISO

Стандартные варианты цилиндров ISO Стандартные цилиндры ISO предлагают дополнительную гибкость для многих промышленных применений. Мы можем предложить до 28 различных вариантов, в том числе: Внутренняя резьба

Вариант с внутренней резьбой доступен, где пространство на первом месте.

Невращающийся

Невращающийся шток поршня страхует от приведенной внешней нагрузки.

Гофрированное покрытие

Гофрированное покрытие защищает шток поршня от агрессивных материалов и окружающей среды.

Проходной шток

Два штока цилиндра позволяют перемещать две нагрузки за один ход.

Четыре положения

Соединенные обратыми сторонами цилиндры обеспечивают многократное позиционирование.

Запирающий узел

Пассивная блокировка будет удерживать шток поршня в позиции до тех пор, пока не будет отпущен воздушным сигналом.

Блок направляющих

Блоки направляющих позволяют поддерживать более высокие внешние нагрузки и предотвращают чрезмерное воздействие на шток.

Блок направляющих

Блоки направляющих позволяют удерживать и перемещать внешние нагрузки на более высоких скоростях и с большей точностью.

Стандартные цилиндры ISO 11

Технические данные Технические особенности

Параметры

Индустриальные цилиндры

Cleanline PRA/842000

IVAC Нержавеющая Cleanline сталь PRA/882000 KA/8000

Диаметры цилиндров

32, 40, 50, 63, 80, 100, 125, 160, 200 мм *

32 … 125 мм

32 … 125 мм

Стандартый ход

25, 50, 80, 100, 125, 160, 200, 250, 320, 400, 500mm

25 … 500 мм

25 … 500 мм

10 … 2800 мм

Нестандартный ход:

Cleanline цилиндры

ISOLineTM P ISOLineTM R IVAC Smoothline PRA/802000 RA/802000 индустриальный PRA/822000 PRA/862000 32 … 100 мм

32 … 100 мм

32 … 100 мм

32 … 100 мм

32 … 200 мм

10 … 2800 мм

25 … 1000 мм

10 … 2000 мм

10 … 2000 мм

25 … 1000 мм

10 … 2500 мм

Рабочее давление

Все диаметры цилиндров

1 - 12bar

1 … 16 бар

2 … 8 бар

1 … 10 бар

1 … 10бар

2 … 8 бар

1 … 16 бар

Рабочая температура:

Все диаметры цилиндров

-20 … +80°C

-20 … +80°C

-5 … +80°C

-20 … +80°C

-20 … +80°C

-2 … +70°C

-20 … +80°C

Напряжение

Питание

24 В пост. т.

24 В пост. т.

Датчики (если датчики не установлены)

10 … 30 В пост. т.

Электрическое соединение

DIN Form C

Портебляемая мощность

2 Вт макс.

Номинально

100% E.D.

Класс защиты

IP65

M12 x 1 внешняя 4 конт.

M12 x 1 внешняя 8 конт.

1 Вт макс.

100% E.D.

IP67

IP67

*

*

Материалы Barrel

Анодированный алюминий

*

*

*

*

*

Нержавеющая сталь (аустенитная) Алюминий

Торцевые крышки

*

*

Анодированный алюминий

*

*

*

*

Нержавеющая сталь (аустенитная) Шток

Уплотнения поршня Уплотнения штока

Нержавеющая сталь (мартенситная)

* *

*

*

*

*

*

Ø32 … 125 мм

PUR

PUR

PUR

PUR

PUR

PUR

Ø160 ... 200mm

NBR

NBR

Все диаметры цилиндров

PUR

PUR

PUR

PUR

PUR

PUR

Нержавеющая сталь (аустенитная)

* PUR NBR FKM

Варианты Твердое хромовое покрытие Уплотнения штока

*

*

*

*

*

*

Нержавеющая сталь (аустенитная) *

*

*

*

*

*

Нержавеющая сталь (аустенитная) * с твердым хромированием

*

*

*

*

*

*

*

*

*

*

*

*

*

*

Ø32 … 100 мм

Ø32 … 100 мм

Немагнитный Магнитный Высокотемпературный Гидравлический

150°C Max.

Специальное уплотнение штока

*

*

Низкое трение

*

*

* *

*

*

*

*

*

*

*

*

Удлиненный шток

*

*

*

*

*

*

Гофрированный шток

*

*

*

*

*

*

Без демпфирования

*

*

Двухсторонний шток

*

*

*

*

Четырехпозиционный цилиндр

*

*

*

*

Неповорачивающийся шток

Ø32 … 100 мм

Ø32 … 100 мм

С запирающим узлом

*

*

*

*

*160, 200, 250 и 320 мм размеры цилиндров также доступны в версии с штоком - см. техническое описание N/en 1.5.125.01 на RA/8000

*

*

*

*

*

12 Стандартные цилиндры ISO

Инновационный IVAC для снижения энергопотребления и эксплуатационных расходов Уникальное и устойчивое улучшение энергетики »» Уменьшение числа компонентов »» Снижение эксплуатационных затрат »» Более быстрое время отклика привода »» Упрощен заказ, установка и обслуживание »» Версии Чистая линия »» Сократить время простоя машины

Экономия энергии Снижая выбросы CO2 и киловатт-часы, IVAC помогает достичь целей в энергетике и KPI (ключевые показатели эффективности)

Экономия затрат Снижение расхода воздуха означает, что стоимость одного мм хода значительно снижается (экономия воздуха эффективно опрадывает замену)

Экономия воздуха Консолидация частей и защищенной патентом конструкция снижает потребление энергии за счет минимизации мертвого объема (он использует только воздух в цилиндре, а НЕ воздух в трубке)

Экономия времени Простой выбор и заказ с сокращенным временем монтажа и ввода в эксплуатацию

Экономия пространства Оптимизирует использование пространства и улучшает эстетику машины

Интегрированный распределитель управление приводом

Снижение потребления энергии до ... 50%

Стандартные цилиндры ISO 13

I VAC IVAC индустриальный Cleanline IP65, встроенный распределитель и дроссели для быстрой установки

»» Регулируемое и буферное демпфирование _x000B_

IP67, встроенный распределитель, датчики и дроссели для быстрой установки и удобной отмывки

»» 1 одиночное соединение M12 (IVAC Cleanline)

»» Интегрированная защита от давления

»» для торможение в конце хода

»» Полностью интегрированное управление расходом

»» Длинный срок службы технологии клапана без уплотнений

»» Полностью интегрированная

»» 1 единственный подвод воздуха,

»» Размеры ISO/VDMA

»» _x000B_регулировка датчика

»» _x000B_1 единственный порт выхлопа

14 Стандартные цилиндры ISO

Крепления цилиндров и аксессуары Наши стандартные цилиндры ISO дополняются одним из самых больших асортиментов на рынке аксессуаров, включая крепления, датчики и кабели.

Доступно с 2, 5 и 10 м кабелями или штекерными разъемами

Монтажные опции для любого применения

Монтажные принадлежности

Датчики

Широкий диапазон креплений для каждого ряда цилиндров, соответствующих ISO15552, для передней торцевой крышки, задней торцевой крышки и крепления на шток.

В наличии имеются герконовые, полупроводниковые и IO-Link датчики, которые подходят для всех типов цилиндров с магнитными поршнями.
