Sensore di pressione elettronico 54D per applicazioni pneumatiche
Breakthrough engineering for a better world
Breakthrough engineering for a better world
Progettiamo soluzioni innovative che rendono fabbriche e linee di produzione più sicure, produttive e sostenibili. I nostri sistemi di movimentazione pneumatica ed elettrica consentono a OEM ed end user in tutto il mondo di automatizzare e ottimizzare i processi produttivi.
Da oltre un secolo collaboriamo con clienti nel settore dell’automazione industriale.
Le nostre soluzioni sono utilizzate in un’ampia gamma di industrie: Automotive, Food and beverage, Farmaceutico e persino nel settore Aerospace.
Per la trasformazione digitale dell’industria offriamo soluzioni di prodotto ad alte prestazioni ed elevate connettività, innovando costantemente in stretta collaborazione con i nostri clienti.
I nostri prodotti migliorano efficienza e performance, riducono i tempi di fermo impianto e garantiscono un risparmio energetico.
Grazie all’aumento della produttività, dell’efficienza e della sicurezza, i nostri clienti possono servire meglio i loro clienti e risolvere le loro sfide di automazione più complesse, oggi e domani.
La gamma comprende rinomati brand quali IMI Norgren, IMI Bimba, IMI Bahr e IMI Buschjost.
Soluzioni

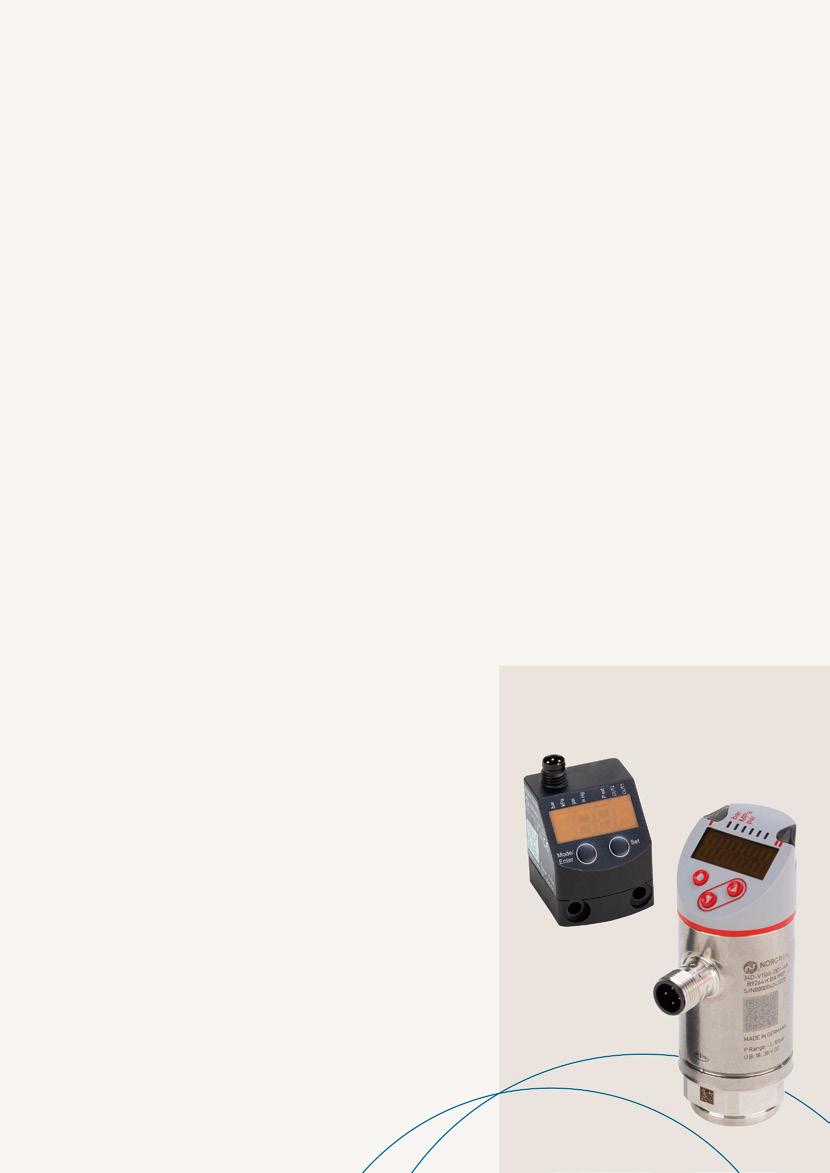

Sensore di pressione elettronico
La tecnologia di rilevamento della pressione è fondamentale quando in un’applicazione è necessario il monitoraggio della pressione per la sicurezza dell’impianto o il controllo della pressione per funzionalità di alto livello.
I sensori di pressione possono essere utilizzati per monitorare automaticamente i livelli di pressione in un sistema pneumatico o per funzioni di monitoraggio più complesse in applicazioni in aria, acqua, idraulica o fluidi.
Siamo in grado di offrire ai nostri clienti oltre 50 anni di esperienza e competenza nella tecnologia dei pressostati per trovare la soluzione più adeguata alle loro esigenze.
I sensori di pressione elettronici sono particolarmente adatti in applicazioni in cui il classico pressostato meccanico non è adatto.
Offrendo vantaggi in termini di precisione, durata e funzionalità, la nostra gamma è adatta per le moderne tecnologie di produzione. I set point di pressione sono programmabili manualmente o in remoto tramite IO-Link, mediante display a LED e digitale ad elevata visibilità.

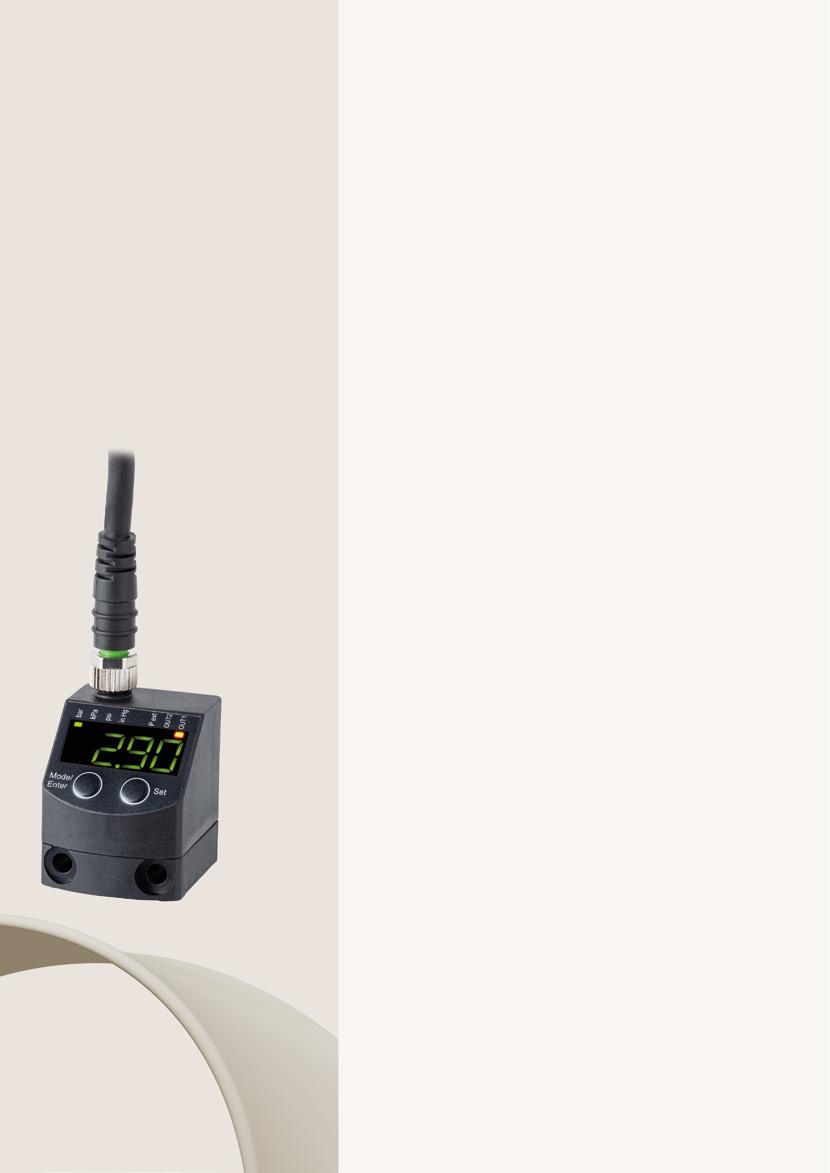

Sensore di pressione 54D con IO-Link
Il sensore di pressione IMI Norgren 54D consente ai clienti di reagire rapidamente ed efficacemente alle mutevoli esigenze grazie alla sua intelligenza integrata. Offrendo flessibilità, il 54D consente facilità di installazione, visualizzazione semplice e funzionamento affidabile. Con un design compatto e leggero, porta di connessione G1/8 del fluido e connettore elettrico M8, il 54D è ideale per il monitraggio di applicazioni generali di vuoto e ad aria compressa, in particolare in applicazioni di fine braccio.
Caratteristiche del prodotto:
• Installazione semplice – Utilizzando fori di montaggio integrati o una staffa per guida DIN e connettore elettrico M8 per la massima flessibilità
• Connesso – la funzionalità IO-Link consente una configurazione da remoto e controllo dei dati delle prestazioni per un monitoraggio migliore dell’applicazione
• Accurato – Alta precisione di < ± 0.5% fondo scala
• Semplice configurazione – Facile e veloce configurazione manuale mediante i pulsanti, o da remoto attraverso IO-Link
• Facile – Display a due colori per una semplice identificazione della corretta impostazione della pressione
• Resistente – Il corpo in polimero tecnico PBT è resistente meccanicamente e al calore
• Affidabile – Cella di misurazione in silicone piezoresistivo con rivestimento speciale resistente all’umidità e livello di protezione protezione IP65 di serie
Opzione di rilevamento della pressione differenziale

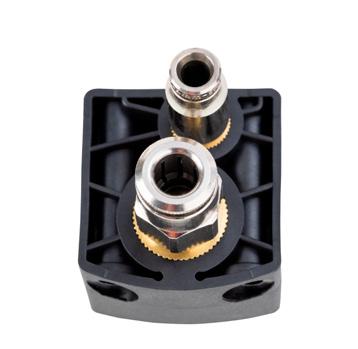

Porta ausiliaria opzionale per il rilevamento della pressione differenziale
Semplicità di installazione

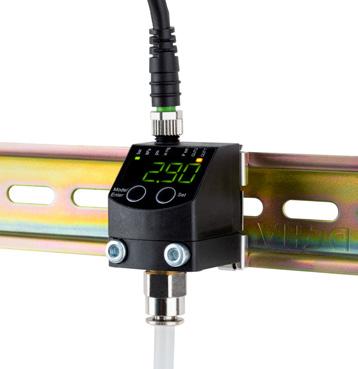

Opzione di montaggio su guida DIN per fissaggio al quadro di controllo
Funzionalità Io-Link
Dati sulle prestazioni dell’applicazione
Facile da usare

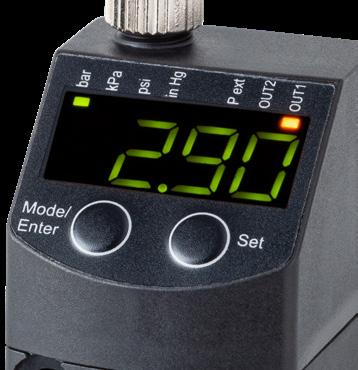

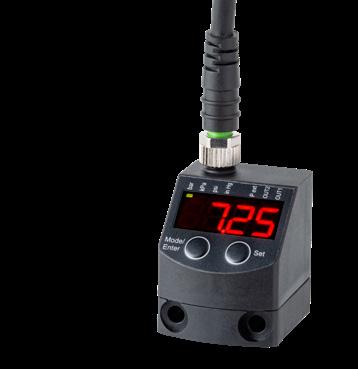

Display configurabile a due colori per una facile identificazione della corretta impostazione della pressione
Specifiche tecniche
• Adatto per il monitoraggio dell’aria compressa in applicazioni pneumatiche di uso generale
• Funzionalità IO-Link
• Due opzioni di uscita
• 2 x PNP
• 1 x PNP (configurabile con IO-Link, 1 x Analogico 4-20 mA)
• Cella di misurazione con speciale rivestimento in silicone piezoresistivo
• Capacità di rilevare vuoto e pressione in un unico dispositivo
• Connettore per cavo M8 diritto o angolato
• Intervalli di pressione dal vuoto a 16 bar
• Temperatura di lavoro da 0°C a 70°C
• Display configurabile per unità di misura (bar, psi, kPA, InHg)
• Rilevamento delle pressione differenzialecapacità di rilevamento dell’elemento filtrante bloccato
• Elevata precisione < ± 0.5% del fondo scala
• Display a due colori
• I LED di stato indicano l’unità di misurazione
• Display inclinato per visibilità e condizioni di lavoro più facili
• Opzioni di configurazione parametri
• isteresi
• settaggio display
• uscita analogica; IO-Link
• Grado di protezione di ingresso di a IP65
• Mountaggio su utensile o al quadro di controllo
• Gamma compatibile con le precedenti versioni
Opzioni standard
Modello standard Descrizione Dimensione connessione Taglia porta ausialiaria Campo di pressione Sovrapressione Tipo di pressione Segnale in uscita
54D-V101G-DD0-AA Sensore di pressione 54D G1/8 – -1…1
54D-V101G-DA1-AA Sensore di Pressione 54D con IO-Link G1/8
54D-V110G-DD0-AA Sensore di pressione 54D G1/8 –
54D-V110G-DA1-AA Sensore di Pressione 54D con IO-Link G1/8 M5 -1…10 bar 20 bar
+ Differenziale 1 x PNP (Configurabile via IO-Link), 1 x Analogico
Relativo + Differenziale 1 x PNP (Configurabile via IO-Link), 1 x Analogico
54D-P016G-DD0-AA Sensore di pressione 54D G1/8 – 0…16 bar 20 bar Relativo 2 x PNP
54D-P016G-DA1-AA Sensore di Pressione 54D con IO-Link G1/8 M5 0…16 bar 20 bar
Relativo + Differenziale 1 x PNP (Configurabile via IO-Link), 1 x Analogico
Modello di accessori Descrizione
54D-DINRAIL-CLIP Clip/Supporto per guida DIN
0523449000000000 Connettore M8 diritto lungo 1.5m
0523447000000000 Connettore M8 diritto lungo 5m
0523446000000000 Connettore M8 angolato lungo 1.5m
0523448000000000 Connettore M8 angolato lungo 5m
Accessori

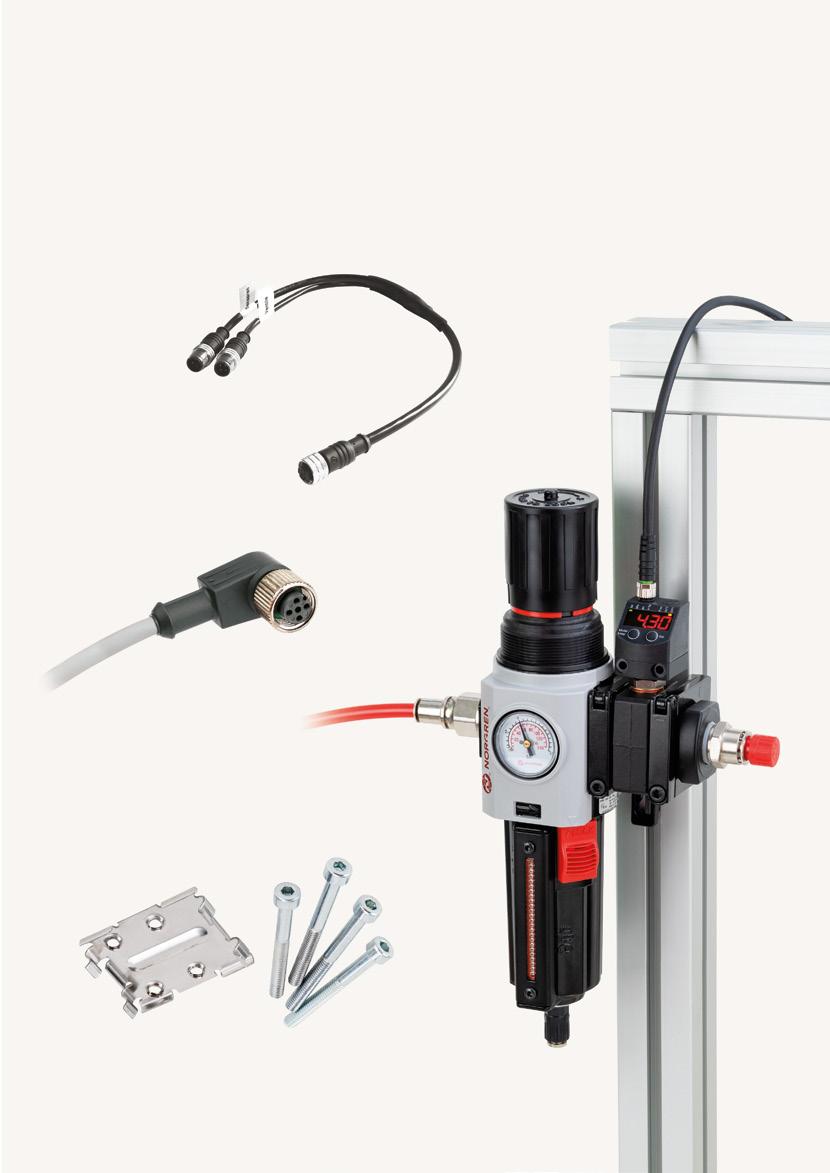

I sensori di pressione 54D sono completati da una gamma di cavi, accessori di montaggio e adattatori
Connettore M8 angolato 90°
Supporto per guida DIN
Connettore M8 diritto
La nostra Divisione Automazione Industriale comprende quattro centri globali di supporto tecnico oltre a stabilimenti produttivi in Europa, America e Asia Pacifico.
Inoltre il Gruppo dispone di una rete di vendita e assistenza in 50 paesi, supportata da distributori in tutto il mondo.
Per ulteriori informazioni, scansionare il codice QR o visitare il sito www.imiplc.com/industrial-automation
