Ein Baukastensystem – unzählige Ventilvarianten
Breakthrough engineering for a better world
Breakthrough
Wir entwickeln Lösungen für unsere Kunden, die smarte, sicherere, produktivere und nachhaltigere Produktionsstätten, Fertigungsstraßen und Lagerabläufe ermöglichen. Unsere Systeme für die pneumatische und elektrische Antriebstechnik unterstützen Maschinenbauer und Endanwender auf der ganzen Welt bei der Automatisierung und Optimierung von Fertigungs- und Lagerprozessen.
Seit über einem Jahrhundert arbeiten wir mit unseren Kunden im Bereich der industriellen Automatisierung zusammen und setzen unsere Erfahrung und Innovationskraft ein, um dauerhafte Werte für ihre Unternehmen zu schaffen. Unsere Lösungen unterstützen wichtige Branchen wie die Automobilindustrie, die Lebensmittel- und Getränkeindustrie, die pharmazeutische Industrie und sogar die Raumfahrtindustrie. Wir unterstützen die Automatisierung von Präzisionsfertigung, Produktmontage, Testing und Verpackung.
In unseren Lösungen für die Automatisierung nutzen wir die neuesten digitalen Technologien und entwickeln diese in enger Zusammenarbeit mit unseren Kunden ständig weiter. Mit
unserem fundierten Fachwissen lösen wir ihre schwierigsten Automatisierungsaufgaben - heute und morgen. Durch gesteigerte Produktivität, Effizienz und Sicherheit können unsere Kunden ihre eigenen Kunden besser bedienen und so nachhaltig Wettbewerbsvorteile und Wachstum erzielen.
Unser Premium-Produktportfolio umfasst Produkte der Marken IMI Norgren, IMI Bimba, IMI Bahr und IMI Buschjost.
Bewährte Klassiker von Buschjost
Vielfältig und flexibel dank modularem Baukastensystem
Sie sind Synonyme für höchste Qualität, Innovation und ein großes Leistungs- und Anwendungsspektrum: die marktführenden Prozess- und Allmedienventile der Marke Buschjost. Seit mehr als 80 Jahren werden sie im nordrheinwestfälischen Bad Oeynhausen, einem von vier deutschen Standorten von Norgren, entwickelt und produziert. Das Portfolio ist breit gefächert und besteht aus Magnetventilen mit und ohne Differenzdruck sowie aus fremdgesteuerten, Filterund Proportionalventilen. Abgerundet wird das Angebot durch maßgeschneiderte Sonderlösungen für individuelle Kundenanwendungen.
Diese Broschüre stellt einen kleinen, aber wesentlichen Auszug unserer bewährten Standard-Ventilbaureihen vor. Für unterschiedlichste Branchen und Anwendungen geeignet,
haben sie sich über die Jahre tausendfach in der Praxis bewährt und sind als echte Klassiker nicht mehr vom Markt wegzudenken. Das modulare Baukastensystem ermöglicht einen ebenso vielfältigen wie flexiblen Einsatz der Ventile. Benötigen Sie eine besonders hohe oder niedrige Temperaturausführung, einen bestimmten Werkstoff oder eine spezielle Zulassung? Unser Baukastensystem beinhaltet diese und viele weitere Optionen, die bei Bedarf durch das passende Zubehör ergänzt werden können. Gerne beraten unsere Experten Sie zu Ihren individuellen Einsatzmöglichkeiten.
Alle Baureihen auch mit NPT-Gewinde verfügbar
Optionen:
• Normal geöffnet (NO)
• Abgedichteter Ankerraum
• Sitzdichtungen aus NBR, FPM, EPDM oder PTFE
• Gehäusematerial: Kunststoff
• Handhilfsbetätigung
• Sauerstoffausführung
• Stellungsanzeige
• Impulsausführung
• Niedrig-Temperatur-Ausführung
• DVGW
• SIL
• Frei von lackverlaufsstörenden Substanzen
• Trinkwasserausführung
• Temperaturausführung
- Membranventile bis +150 °C
- Kolbenventile bis +200 °C
Hinweis: Nicht jede Option ist für jede Baureihe verfügbar.
Zubehör:
• Haltewinkel
• PWM-Stecker
• Conduit Magnet 6852 ,
• Magnete gemäß ATEX
• Schmutzfänger
Das Baukastensystem
Membranventile
indirekt betätigt
Optional alle Baureihen auch mit NPT-Gewinde verfügbar
Die
Features

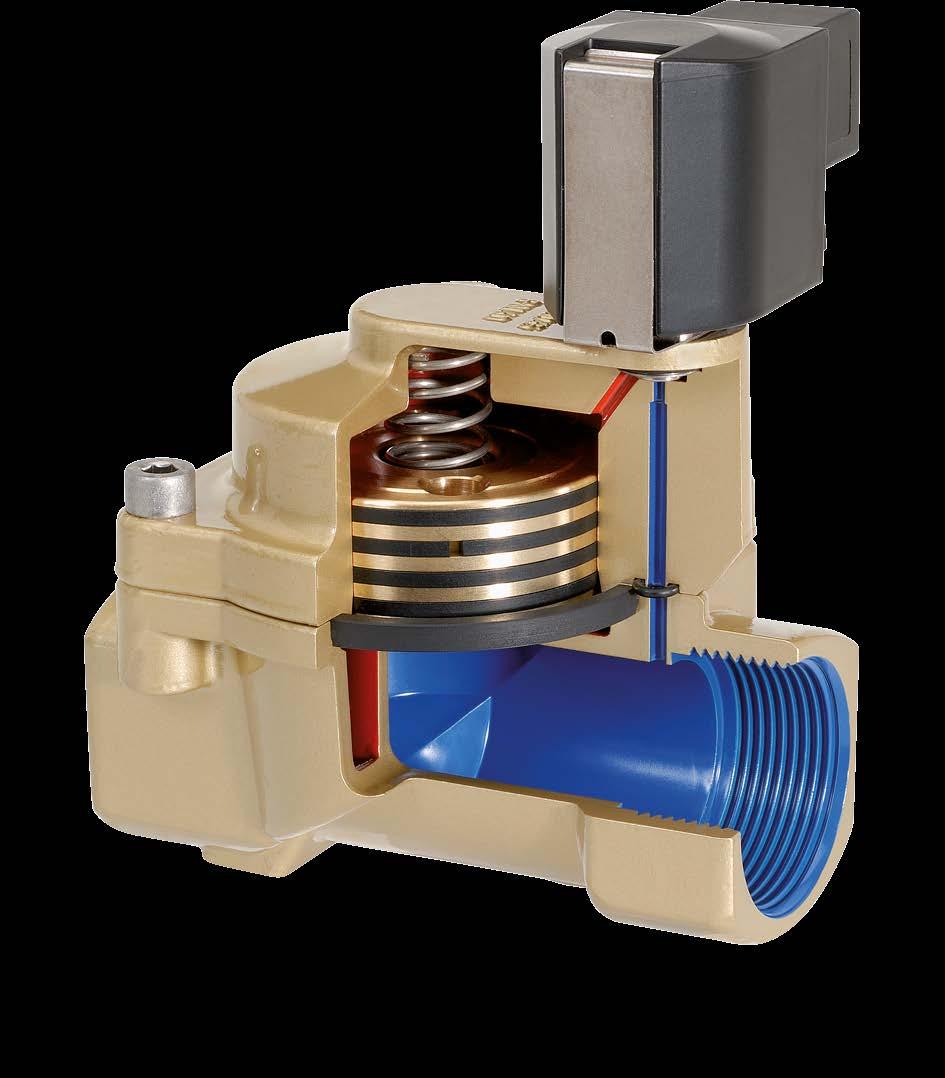

Labyrinth-Technologie
Mit dem Einsatz der innovativen Labyrinth-Technologie hat IMI seine Kolbenventile der Marke Buschjost revolutioniert.
Membranventile
Kolbenventile
Kolbenventile
Kolbenventile
indirekt betätigt
Elektromagnetisch betätigt, mit Zwangsanhebung
Elektromagnetisch betätigt, mit Zwangsanhebung
MEHR ERFAHREN: imiplc.com/industrial-automation
Die Ventilkolben werden mit einer verschleißarmen Labyrinth-Dichtung aus grafitierten PTFE-Führungsringen ausgestattet, die den herkömmlichen Nutring ersetzen. Die Labyrinth-Dichtung hält Temperaturen von bis zu +200 °C stand und ist unempfindlich gegenüber Druckstößen entgegen der Fließrichtung. Darüber hinaus überzeugt sie mit einer langen Lebensdauer, einem einfachen und kompakten Aufbau und einer hohen Durchflussleistung.
Vor allem zwangsgesteuerte Ventile mit Labyrinth-Kolben punkten mit einem entscheidenden Vorteil: Die besondere Art der Dichtung verringert den Bewegungswiderstand des Kolbens, wodurch die wirksame Stellkraft vergrößert wird. Das Ventil ist deshalb auch unter schwierigsten Bedingungen besonders sicher in der Funktion.
Mit Labyrinth-Technologie ausgestattete Ventile kommen in zahlreichen Anwendungen zum Einsatz, so zum Beispiel im Energiesektor, in dem sie als Absperrventile für flüssige Brennstoffe genutzt werden. Im allgemeinen Maschinen- und Anlagenbau werden sie in Spritzgieß- und Tunnelbohrmaschinen installiert, während sie in der Lebensmittelund Getränkeindustrie für das Ausblasen von PET-Flaschen verwendet werden.
Produkt-Highlights:
• Kompaktes Design
• Langlebig und robust
• Hohe Durchflussleistung
• Hochwertige Dichtung aus grafitiertem PTFE
• Messing und Edelstahl
• Maximale Druckstufen bis zu 40 bar (580 psi)
• Anschluss 1/4 … 2 (ISO G/NPT)
Gewinde
+ Ventiloptionen
+ Magnetoptionen
+ Spannung / Frequenz
+ Zubehör
Langlebig, widerstandsfähig und verschleißarm
Die Features
Schließdämpfung
Druckstöße in fluidgefüllten Rohrleitungssystemen können alle eingesetzten Komponenten beschädigen – von der Rohrleitung selbst bis hin zu Armaturen, Pumpen und Messgeräten. Um diese Schäden zu vermeiden gilt es, die eigentliche Ursache des Problems zu fokussieren: das Schließen eines Ventils.
den Einbau zusätzlicher Komponenten wie Druckregler, Dämpfer-Elemente und Rückschlagventile, was sich in sinkenden Gesamtsystemkosten äußert und die Total Cost of Ownership positiv beeinflusst. Buschjost-Ventile sind standardmäßig mit dieser Schließdämpfung ausgestattet.
Die Features Click-on® Magnetsystem
IMI hat eine einzigartige Schließdämpfung entwickelt, die Druckstöße um bis zu 80 Prozent reduziert. Das System erübrigt
Produkt-Highlights:
• 2/2-Wege Ventile – Normal geschlossen und geöffnet
• Messing und Edelstahl
• Internationale Zulassungen verfügbar
• Einfacher, kompakter Aufbau
• Maximale Druckstufen bis zu 16 bar (232 psi)
Schützt Ihr System vor Druckstößen
Zeit (ms)
• Anschluss 1/4 … 2 (ISO G/NPT)
• Optionen:
- Sitzdichtungen: NBR, FKM, EPDM
- Handhilfsbetätigung
- Bistabiles Magnetsystem
- Kundenspezifische Lösungen
IMI Buschjost
Wettbewerber A
Wettbewerber B
Wettbewerber C

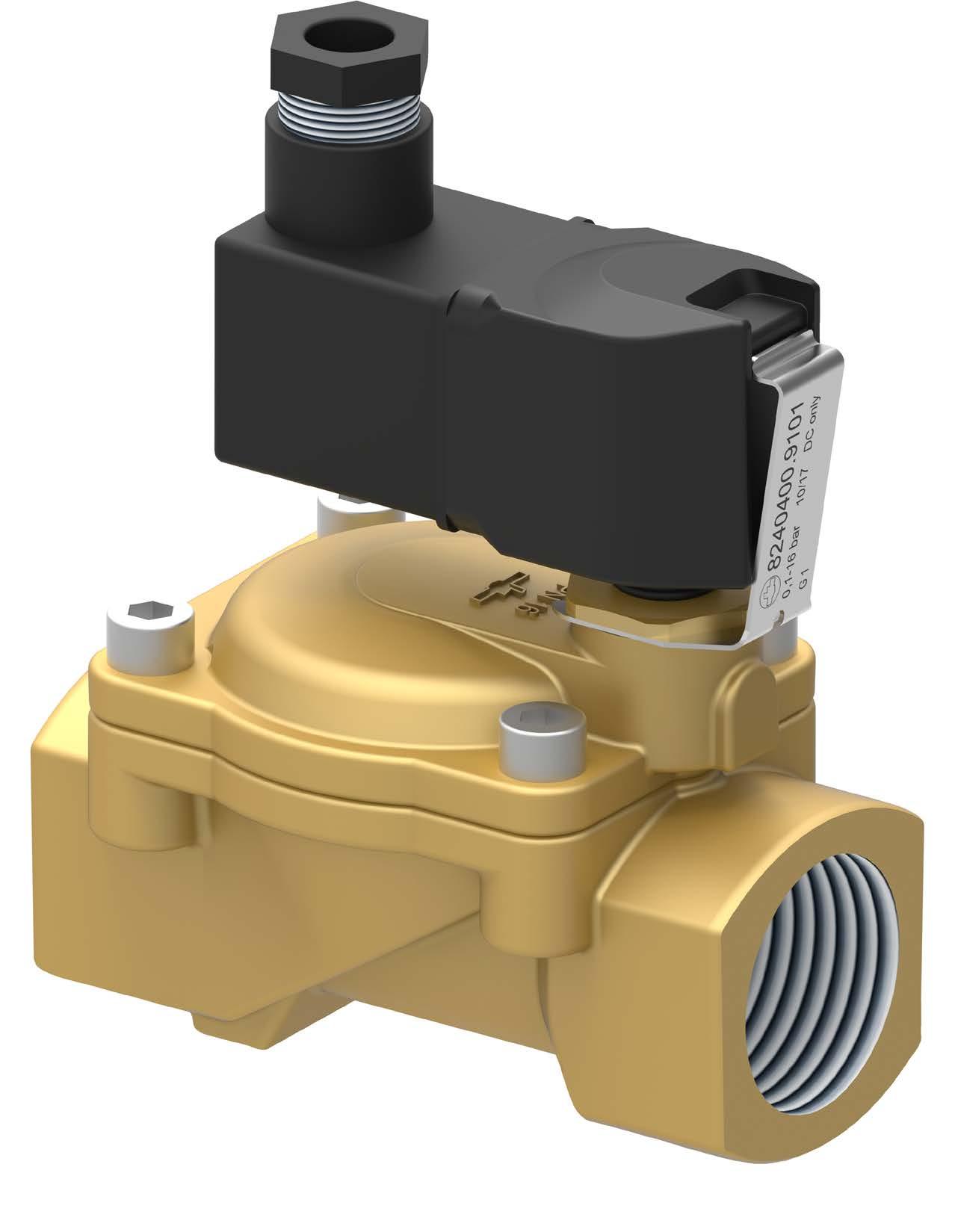

Was eigentlich nur der Name für eine einfache wie effektive Befestigungstechnik für Magnete war, wurde über die Zeit zu einer kompletten Ventilpalette entwickelt: das Click-on® Trockenmagnetsystem. Ein Bügel aus Edelstahl, der unverlierbar mit dem Ventilgehäuse verbunden ist, hält den Magneten unabhängig von der Einbaulage sicher an seinem Platz. Ein Handgriff ist ausreichend, um den Magneten zu befestigen oder auszutauschen, Werkzeug ist dafür nicht notwendig. Das Click-on® Magnetsystem ist für alle Standardspannungen sowie für zahlreiche Sonderspannungen erhältlich und auch mit EEx- oder CSA-Zulassung verfügbar.
Im Zuge der Entwicklung des Click-on® Systems wurden auch die damit ausgestatteten Ventile weiter optimiert: Moderne Werkstoffe wie PVDF oder Sandvik wurden verwendet, neue Membran- und Kolbenkonstruktionen entstanden, Durchflussleistung und Wandstärken wurden optimiert.
Produkt-Highlights:
• Verschiedene Magnetvarianten, tauschbar ohne Werkzeug
• Unverlierbarer Haltebügel aus Edelstahl
• Lange Lebensdauer
• Geringer Wartungsaufwand
• Einfacher und kompakter Aufbau
• Gehäuse aus Messing oder Edelstahl
• Anschluss 1/4 … 2 (G/NPT)
MEHR ERFAHREN: imiplc.com/industrial-automation
Einfacher und werkzeugloser Magnetwechsel
Unser Geschäftsbereich Industrie-Automation verfügt über vier globale technische Kompetenzzentren, ein Vertriebs- und Servicenetz in 50 Ländern und über Produktionsstätten in Europa, Nord- & Südamerika sowie im asiatisch-pazifischen Raum.
Unterstützung durch Händler weltweit.
Für weiterführende Informationen, scannen Sie diesen QR-Code oder besuchen Sie
www.imiplc.com/industrial-automation
