CHE COS’È CADPak? CADPak OEM è il software basato su motore AutoCAD® OEM ideale per uffici e studi tecnici che si occupano di progettazione e disegno civile. È uno strumento pensato per velocizzare il lavoro quotidiano di geometri, ingegneri, periti ed architetti, semplificando disegno e progettazione, grazie a comandi e funzionalità appositamente studiate.

Mette infatti a disposizione, in un unico ambiente, le funzionalità standard di AutoCAD® unite a funzionalità aggiuntive specifiche, per agevolare le più comuni attività in ambito rilievi, catasto, edilizia, topografia, impiantistica, etc.

www.ies.it | 2

PERCHÉ CADPak? • Basato su motore AutoCAD® OEM, formato nativo DWG • Licenza permanente una tantum, senza abbonamenti né rinnovi • Oltre 1000 comandi specifici per disegno e progettazione civile • Ideale per edilizia, topografia, catasto, rilievi, trattamento immagini, ecc.

• Licenza “concorrente” utilizzabile su più dispositivi, ideale per smart working • Tutto in un unico ambiente operativo e con un unico fornitore di riferimento • Possibilità di testare il software con licenza trial gratuita

www.ies.it | 3

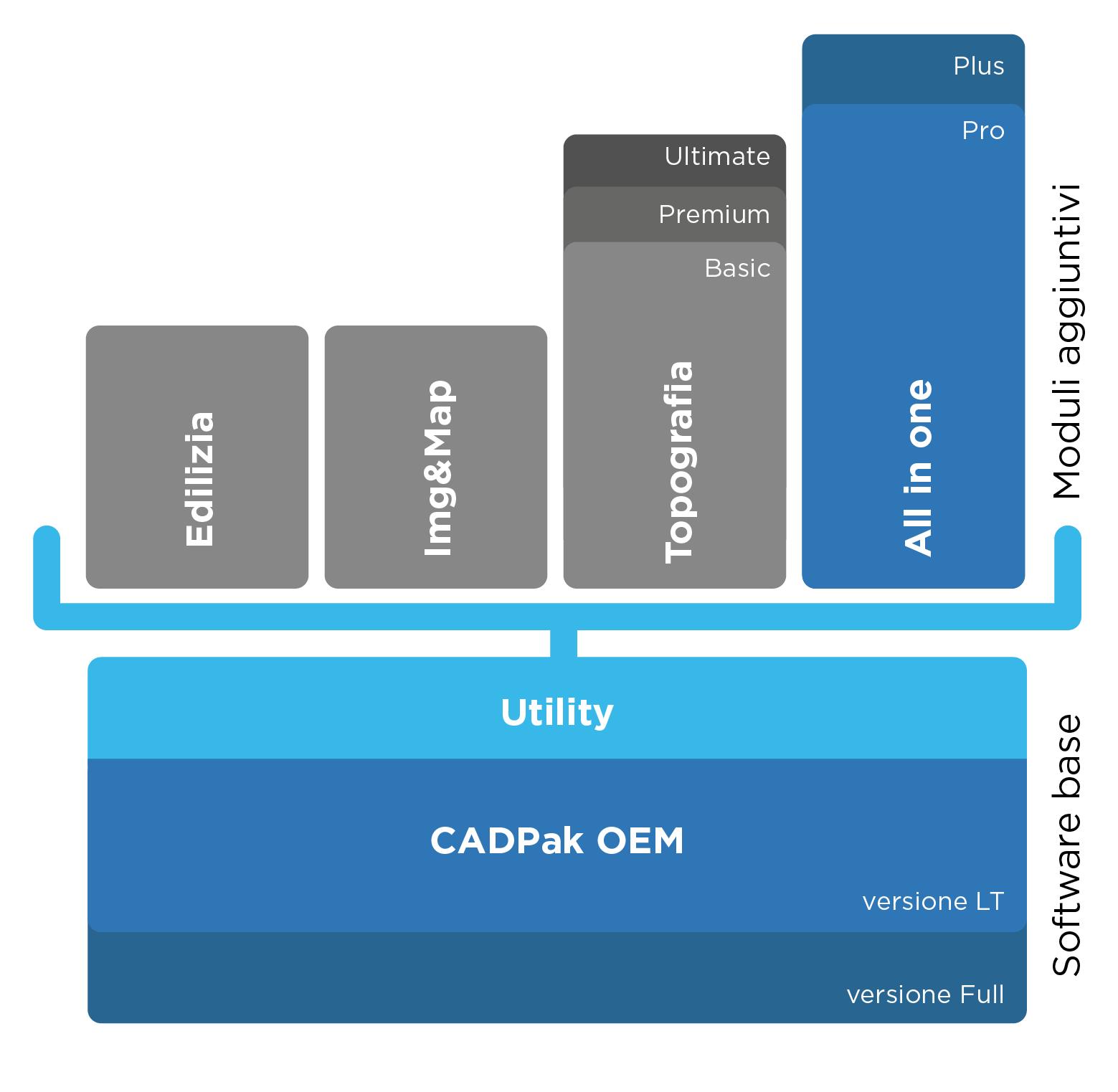

SOFTWARE BASE + MODULI SPECIFICI L’applicativo è disponibile in due versioni: •CADPak OEM LT •CADPak OEM Full Entrambe le versioni base (LT e FULL), includono sempre per default il modulo Utility, una serie di funzionalità appositamente studiate per velocizzare il lavoro e aumentare la produttività.

In aggiunta alle Utility di base, è possibile personalizzare ulteriormente il proprio CADPak OEM con una serie di potenti funzionalità aggiuntive, raggruppate in moduli specifici, che rendono il software ideale per le diverse attività di disegno e progettazione. www.ies.it | 4

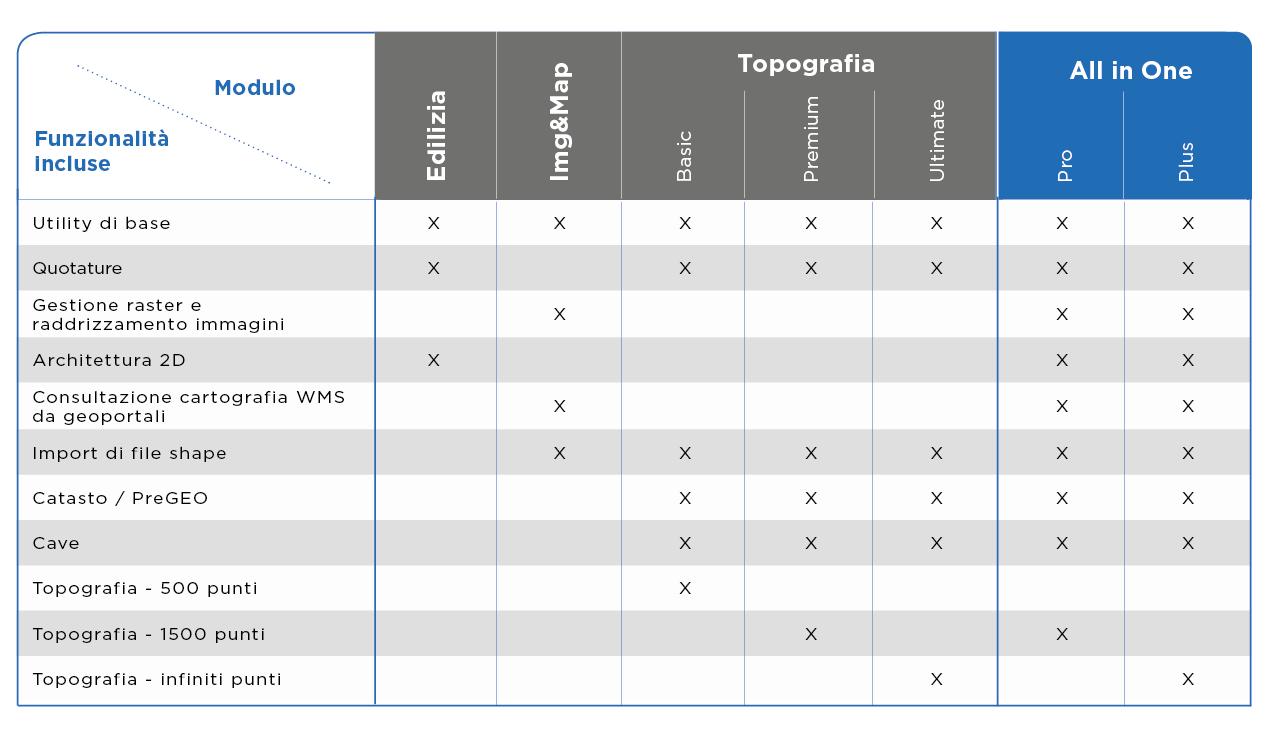

MODULI & FUNZIONALITA’

CADPak Plugin Nel caso si disponesse già di una licenza software di AutoCAD, AutoCAD Map, CIVIL 3D o ZwCAD, è possibile acquistare anche i soli moduli CADPak specifici aggiuntivi, installabili come plugin sul software CAD già in uso. www.ies.it | 5

FUNZIONALITÀ DI CADPak

Utilità generali: • Gestione dei testi e tratteggi in mm stampati • Gestione facilitata dei testi, cambi scala, importazione file di testo, ecc.

• Comandi avanzati per il disegno e la modifica di oggetti • Gestione user-friendly di layer e layout • Gestione potenziata di libreria di blocchi e blocchi di vario tipo • Tratteggi e tipi di linea personalizzati • Calcolo semplificato di superfici, sviluppi e lunghezze • Conteggio delle entità tramite «sommario»

www.ies.it | 6

CADPak TOPOGRAFIA

Rilievo Topografico strumentale:

• Acquisizione dati da stazioni totali • Calcolo di poligonali con compensazione empirica e rigorosa

• Disegno piani quotati da file di testo • Piani quotati per punti o per blocchi • Restituzione rilievi laser scanner • Esportazione di piani quotati da AutoCAD a file di testo per il tracciamento

• Modelli a falde triangolare (TIN) e modelli a maglia quadrata (DTM)

www.ies.it | 7

CADPak TOPOGRAFIA

Rilievo Topografico strumentale:

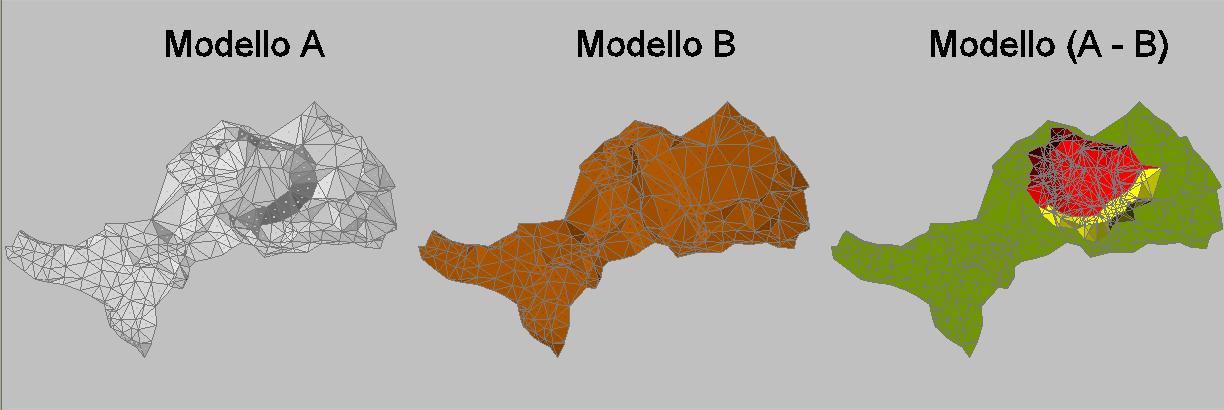

• Calcolo differenze tra modelli • Curve di livello a rette raccordate • Profili di terreno su curve di livello, triangoli, punti battuti • Sezioni di progetto trasversali multiple • Recupero punti, triangoli e curve di livello da vecchi DWG, anche 2D

• Ricostruzione profili da CTR Raster

www.ies.it | 8

CADPak TOPOGRAFIA

Catasto terreni:

• Importazione ed esportazione del file PREGEO • Inserimento

stazioni, allineamenti e squadri

punti

celerimetrici,

• Importazione in DWG da NTF, CXF, SHP, ASCII e TXT

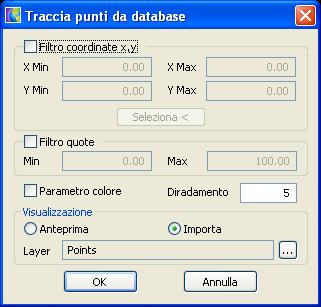

• Collegamento dei dati a database esterni in formato MDB, DBF, SQL, ecc.

www.ies.it | 9

CADPak EDILIZIA

Edilizia e Catasto Urbano:

• Disegno semi-automatico di murature con nicchie e sporgenze

• Disegno di porte e finestre con molteplici tipologie • Dettaglio dei fori in funzione della scala di stampa • Passaggio automatico alla tipologia catastale • Comandi di quotatura automatica • Misure veloci di linee e distanze tra punti • Elaborazione e calcolo dei volumi urbanistici • Utilità generali ad uso catasto urbano DOCFA www.ies.it | 10

CADPak EDILIZIA

Computo metrico:

• Calcolo tabelle millesimali • Estrazioni di tabelle di computo metrico • Collegamento con alcuni programmi di computo metrico

www.ies.it | 11

CADPak IMG&MAP

Gestione Cartografie:

• Caricamento immagini georeferenziate (tif, tfw, ecw, jpg) • Deformazione elastica delle immagini • Rototraslazione rigida e con deformazione conforme • Quadro d’unione automatico di immagini georeferenziate • Georeferenziazione di immagini scannerizzate • Funzioni avanzate di digitalizzazione www.ies.it | 12

CADPak IMG&MAP

Gestione Immagini:

• Caricamento immagini su tutte le piattaforme AutoCAD • Raddrizzamento immagini con eliminazione dell’effetto prospettico

• Ritaglio e fusione di due o più immagini

www.ies.it | 13

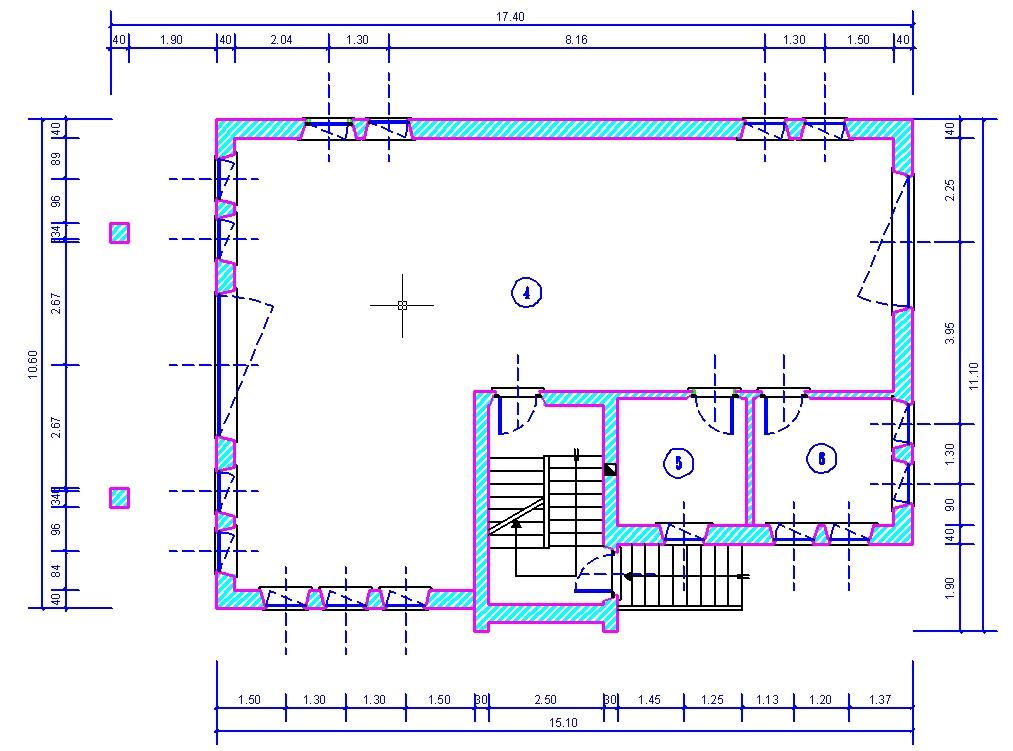

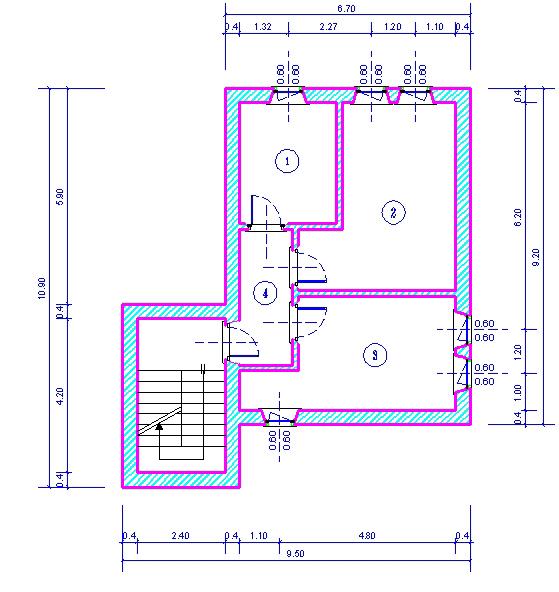

CADPak EDILIZIA Disegno semiautomatico di murature con nicchie e sporgenze

www.ies.it | 14

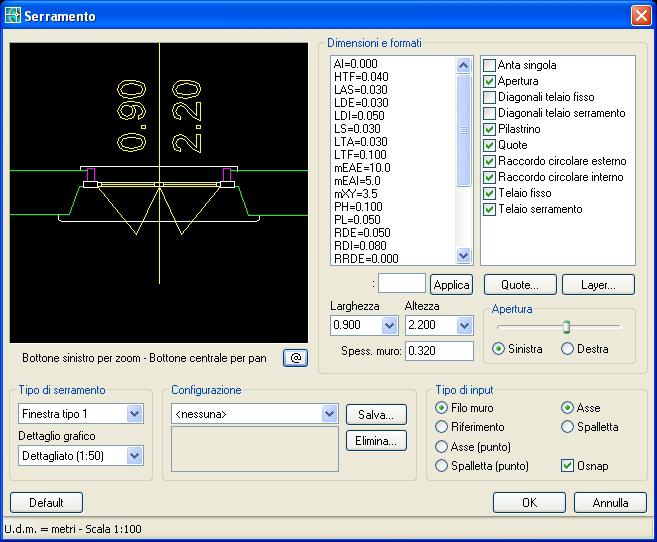

CADPak EDILIZIA Disegno parametri di porte e finestre di diversa tipologia

www.ies.it | 15

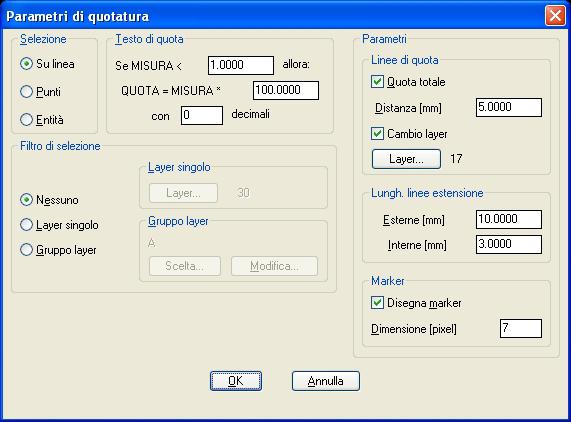

CADPak EDILIZIA Quotature interni veloci e comandi di quotatura automatici

www.ies.it | 16

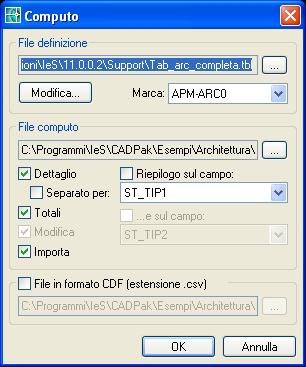

CADPak EDILIZIA Estrazione di tabelle di computo metrico

www.ies.it | 17

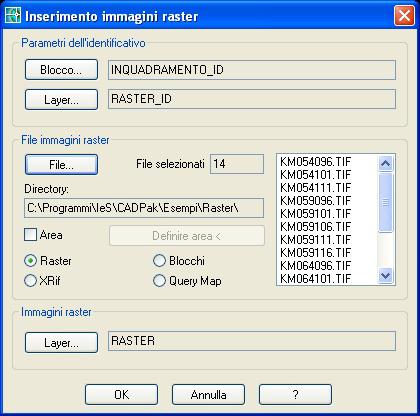

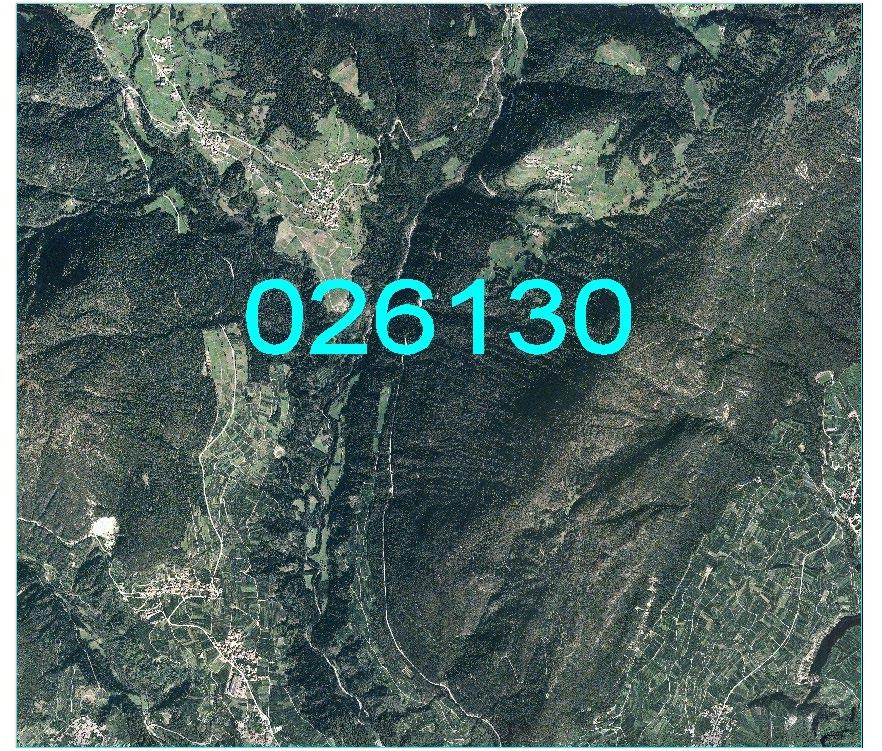

CADPak IMG&MAP Caricamento di immagini georeferenziate

www.ies.it | 18

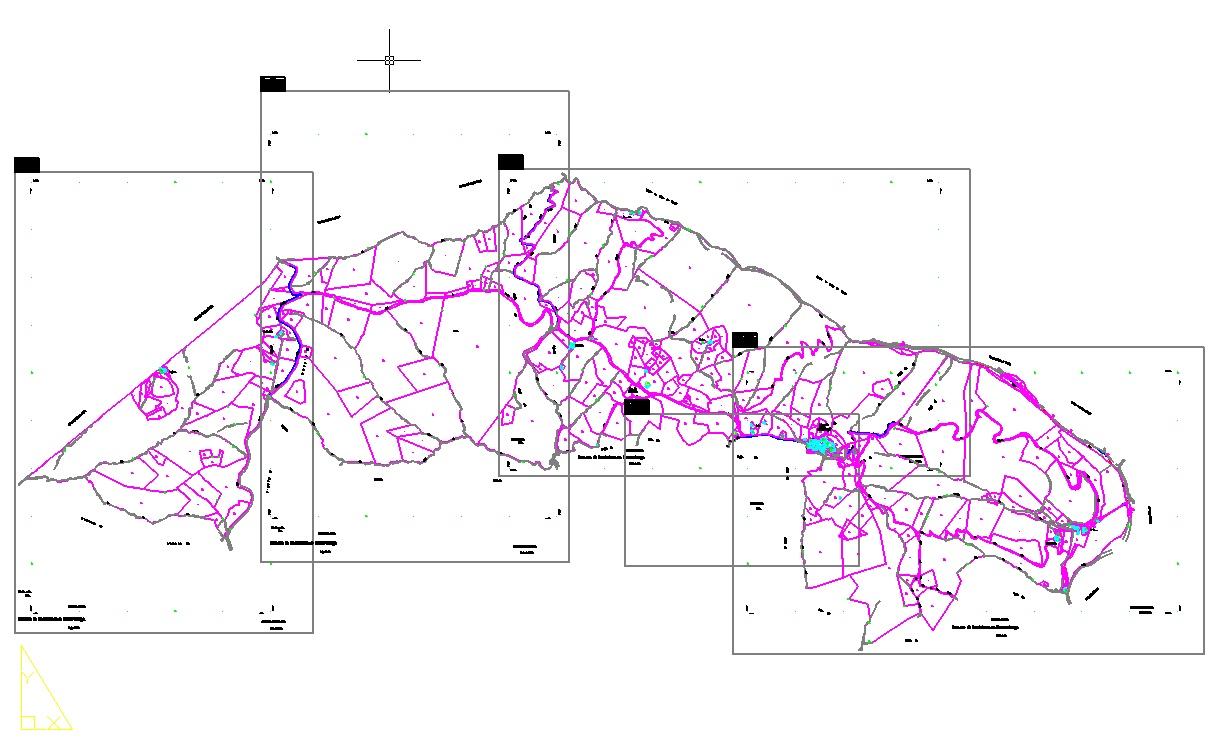

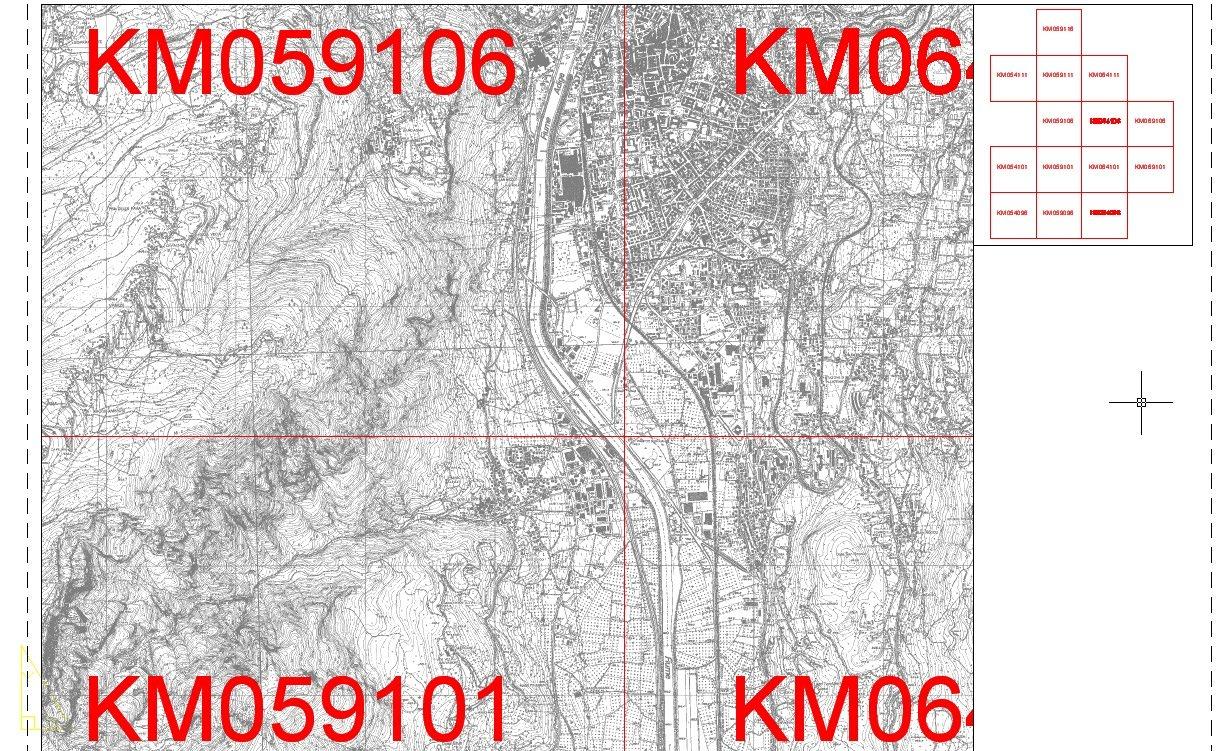

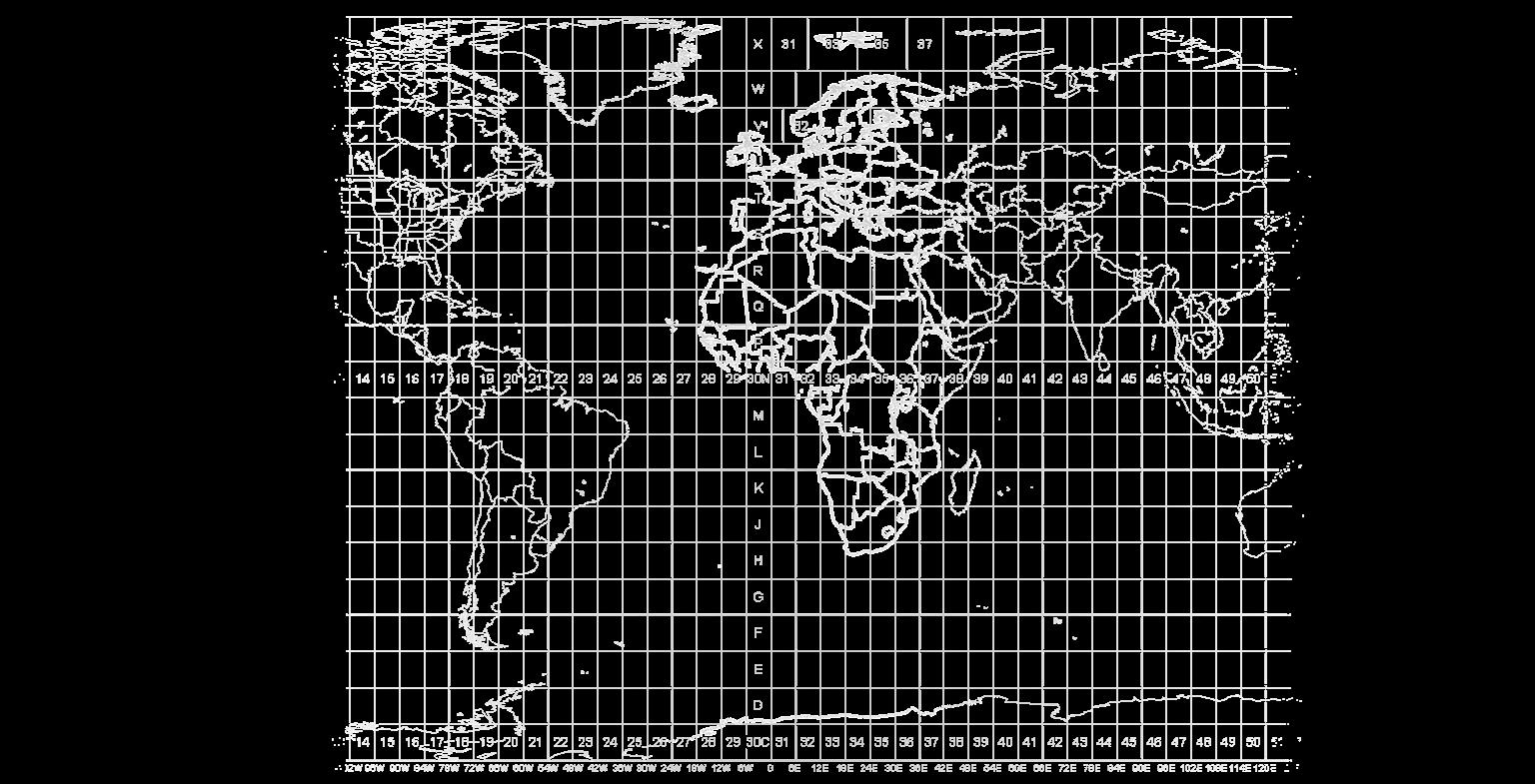

CADPak IMG&MAP Quadro di unione automatico di immagini georeferenziate

www.ies.it | 19

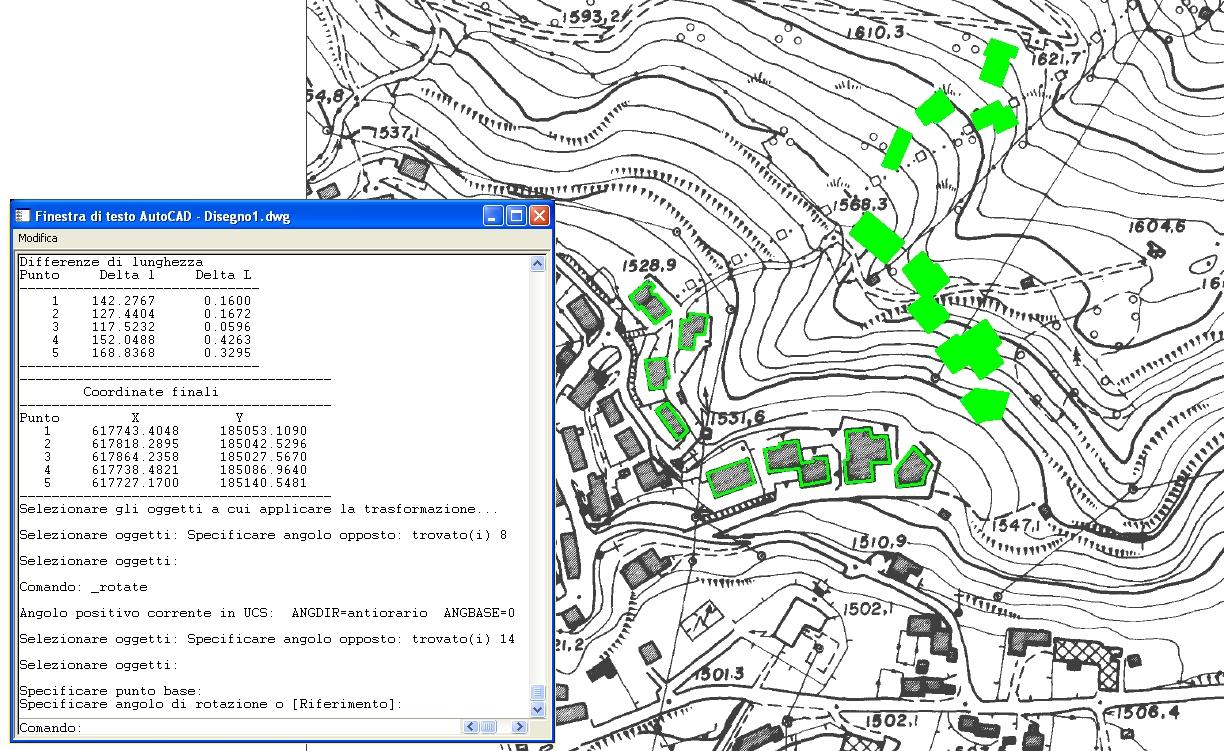

CADPak IMG&MAP Rototraslazione rigida o con deformazione isotropa su punti noti

www.ies.it | 20

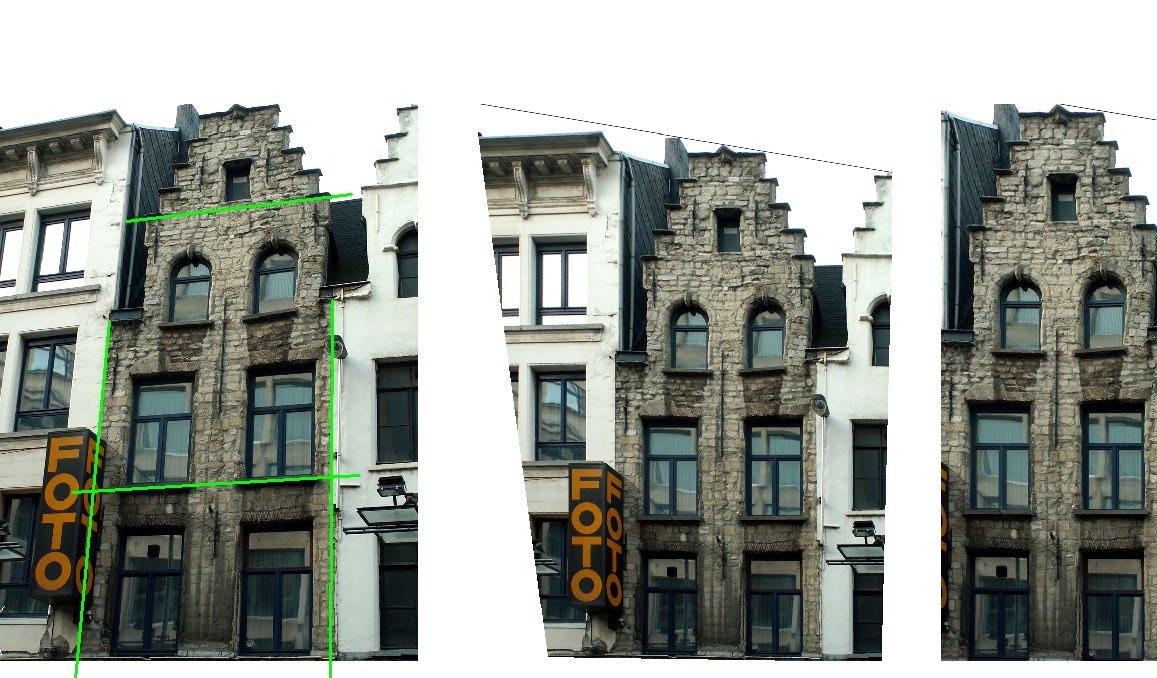

CADPak IMG&MAP Raddrizzamento di immagini con eliminazione dell’effetto prospettico

www.ies.it | 21

CADPak TOPOGRAFIA Acquisizione dati da stazioni totali

www.ies.it | 22

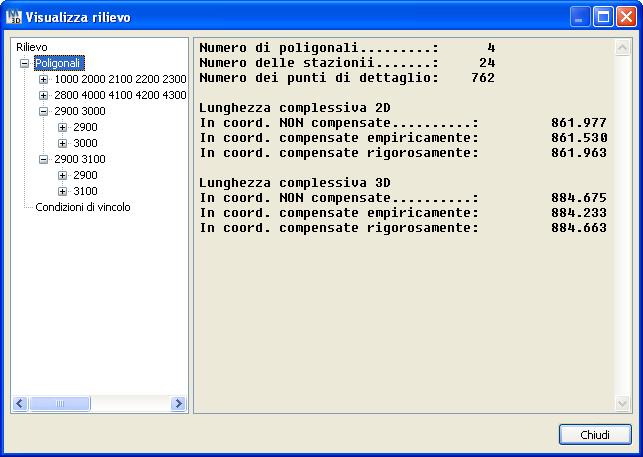

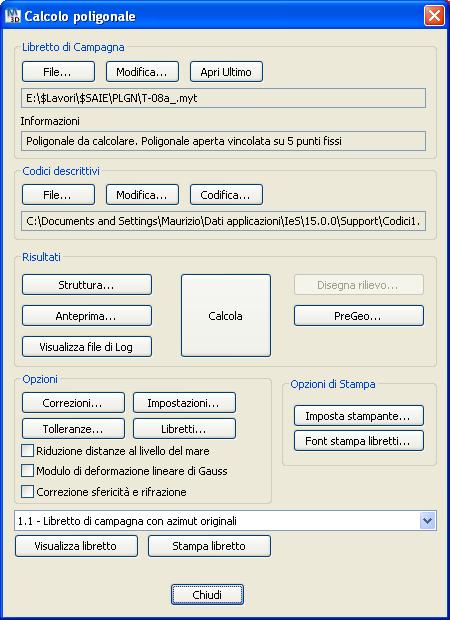

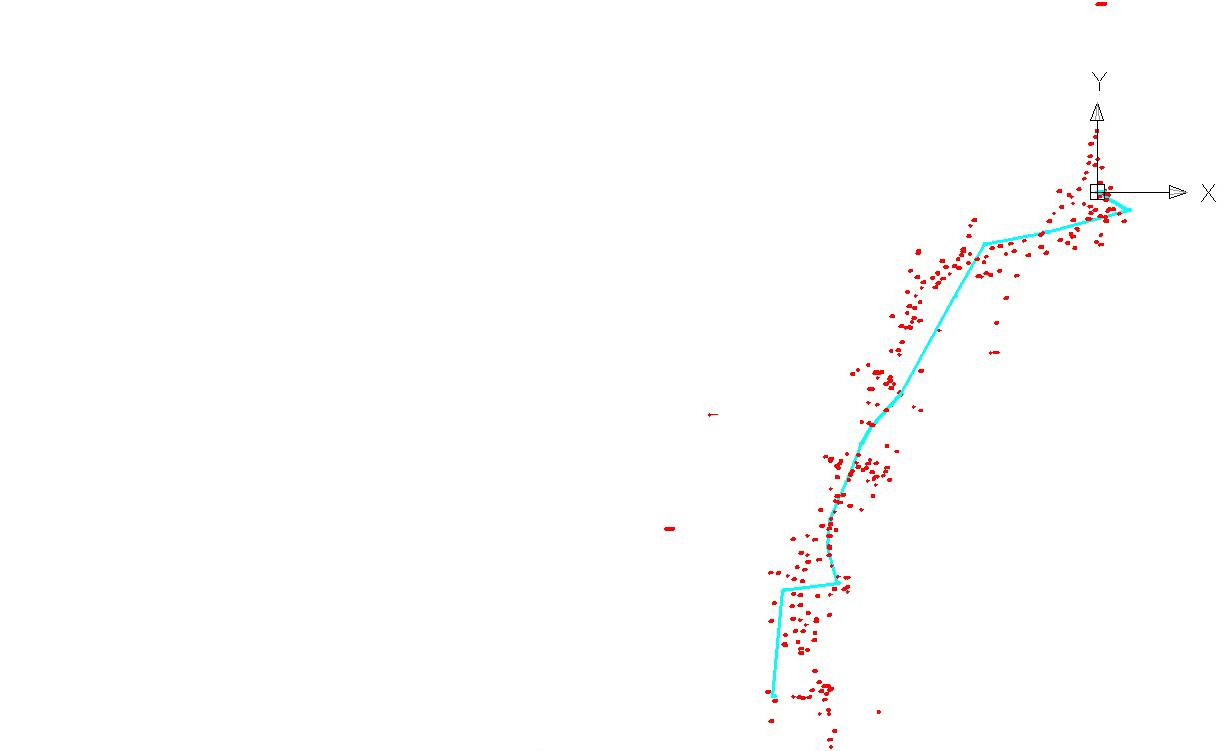

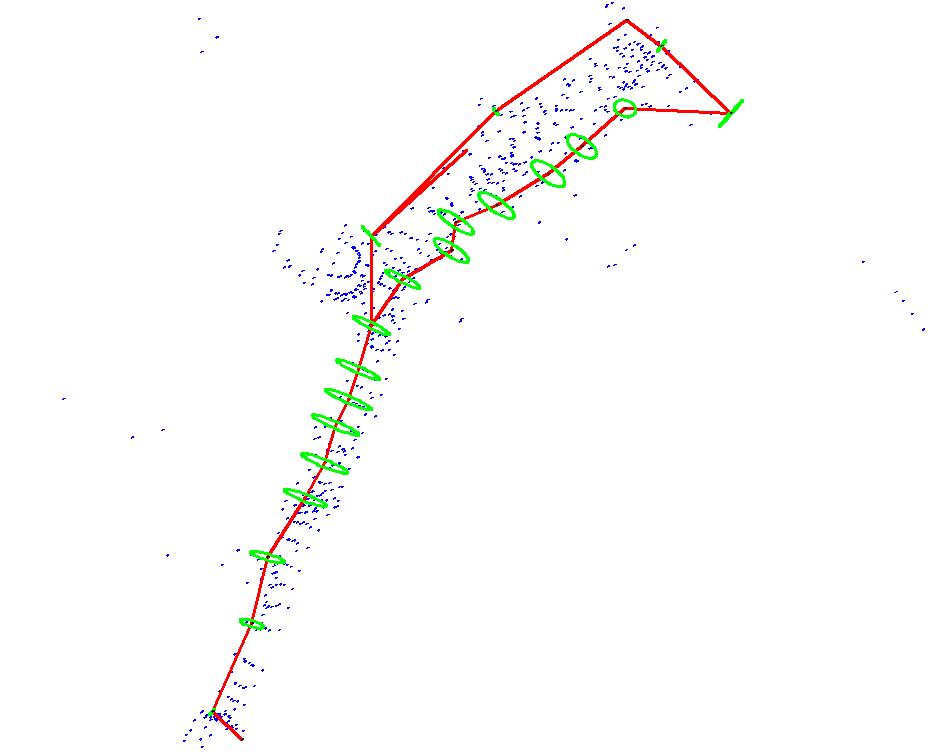

CADPak TOPOGRAFIA Calcolo di poligonali con compensazione rigorosa

www.ies.it | 23

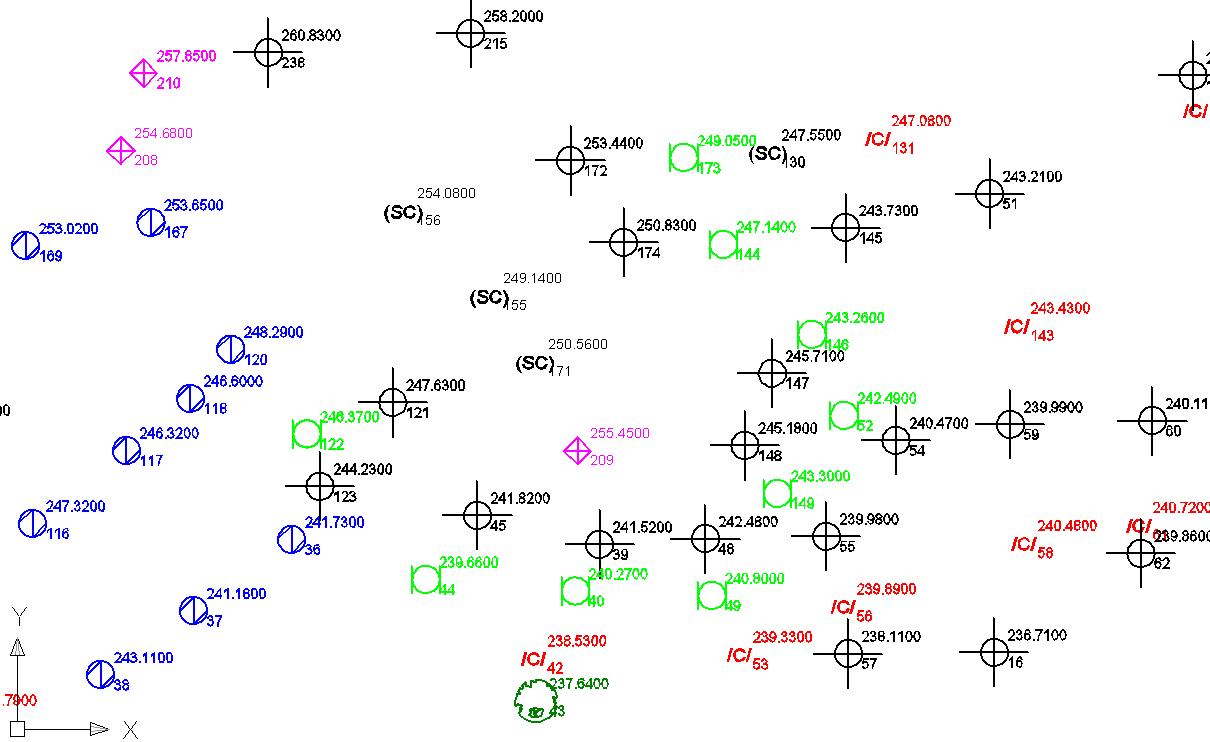

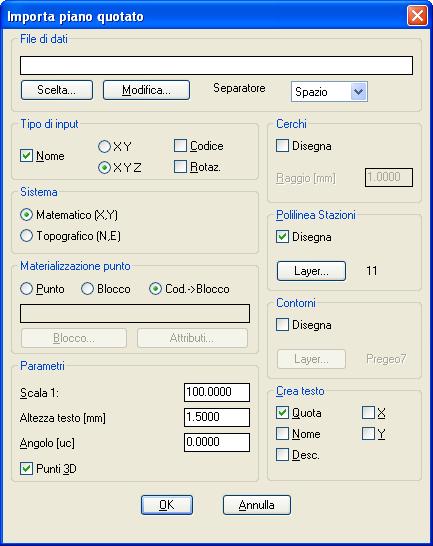

CADPak TOPOGRAFIA Disegno di piani quotati per punti, blocchi o codici

www.ies.it | 24

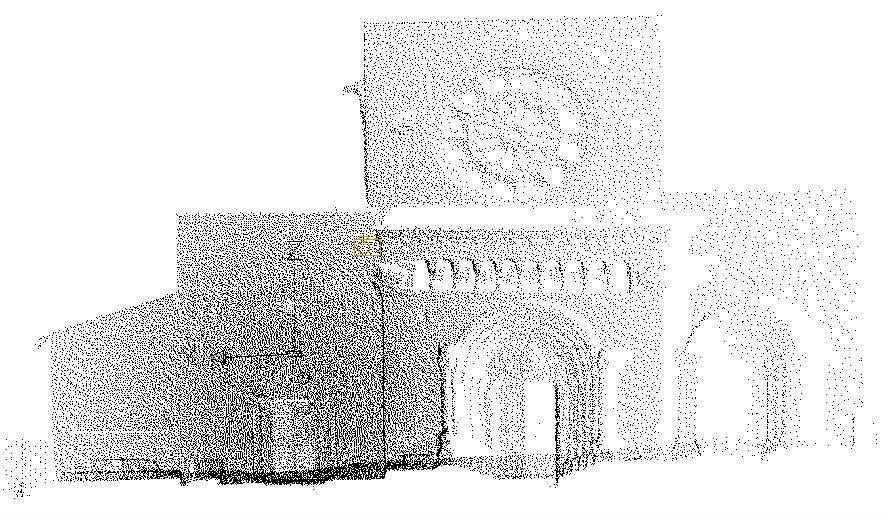

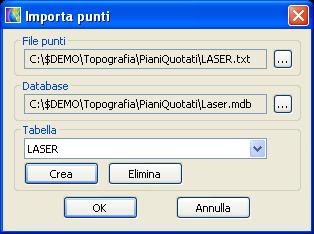

CADPak TOPOGRAFIA Restituzione di nuvole di punti da rilievo laser scanner

www.ies.it | 25

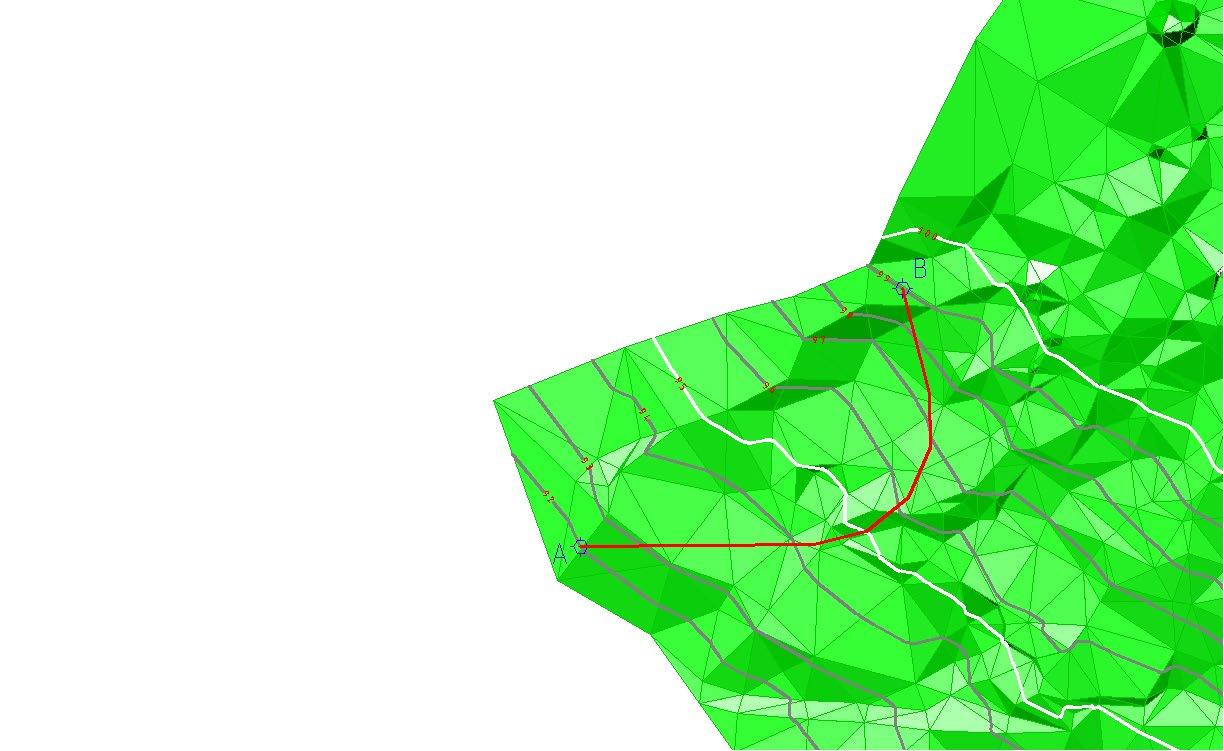

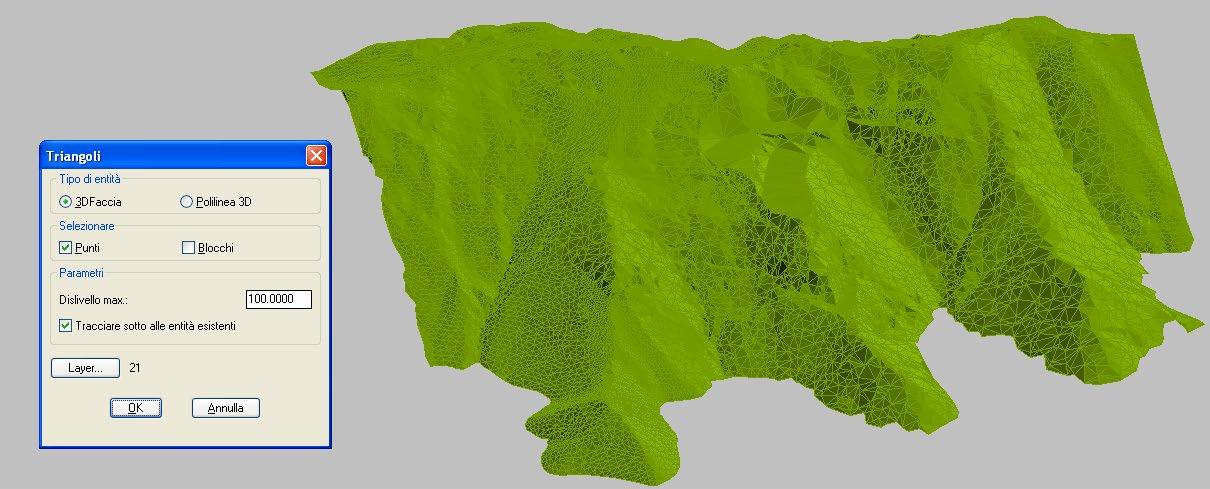

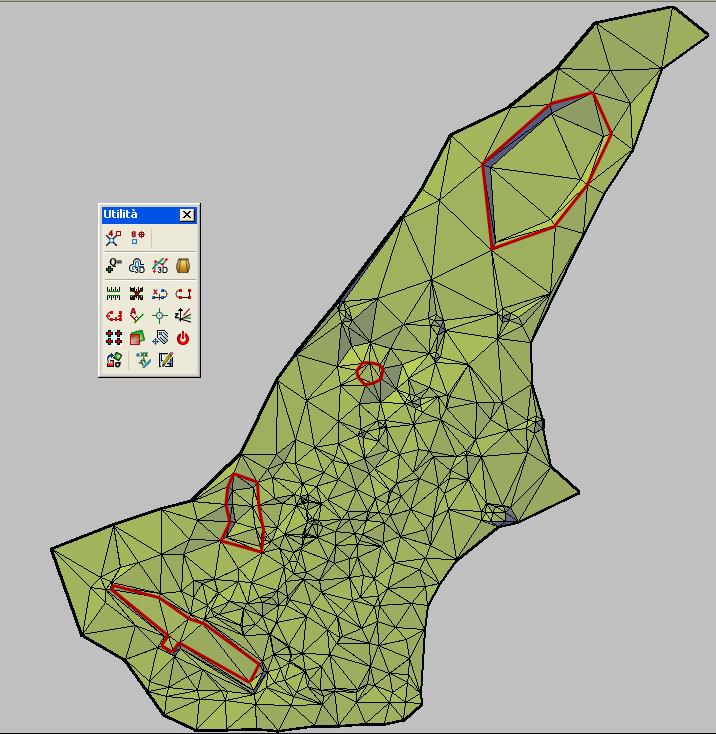

CADPak TOPOGRAFIA Modelli a falde triangolari

www.ies.it | 26

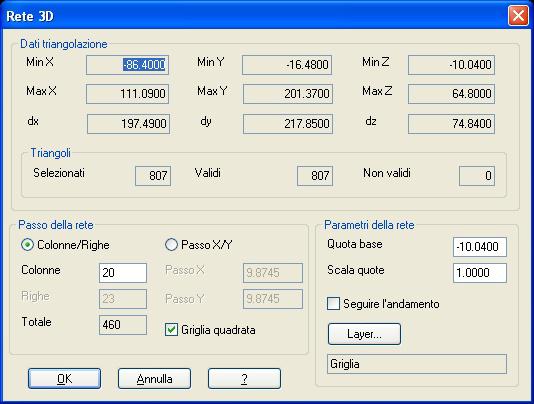

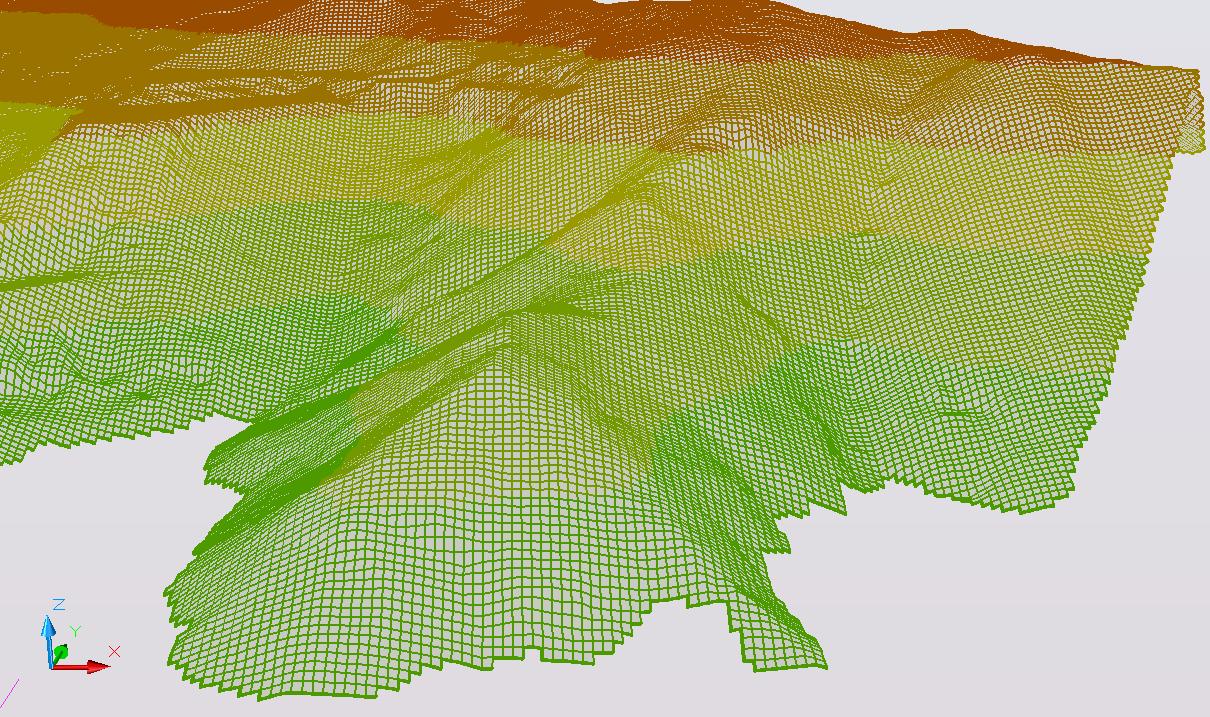

CADPak TOPOGRAFIA Modelli a maglia quadrata

www.ies.it | 27

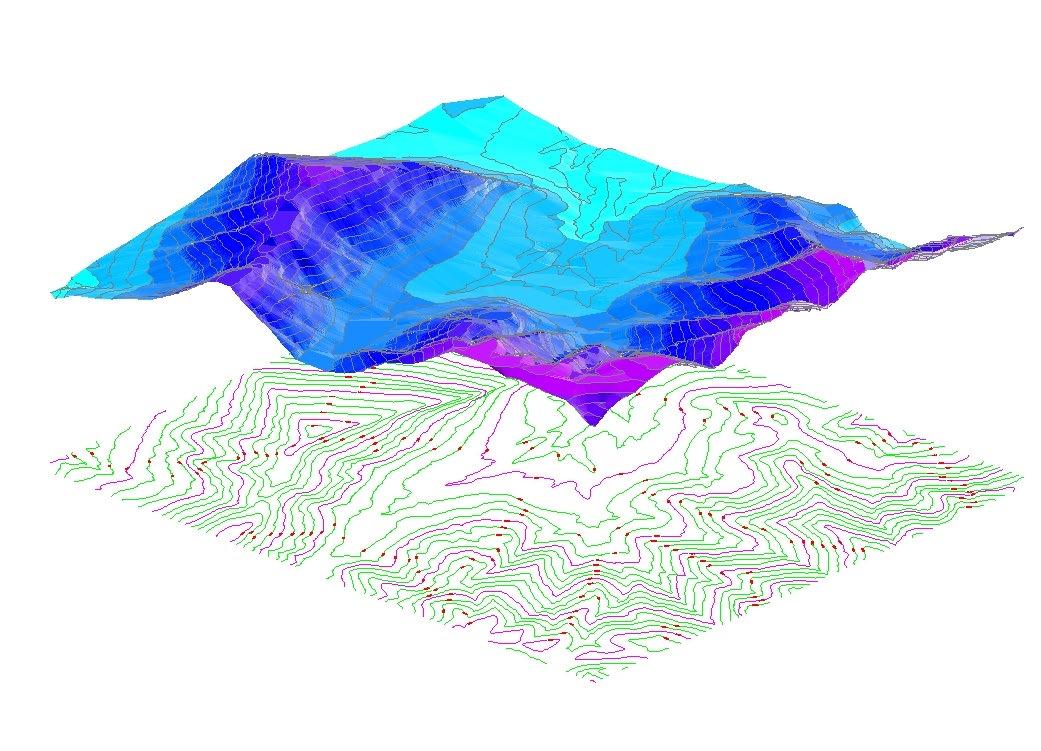

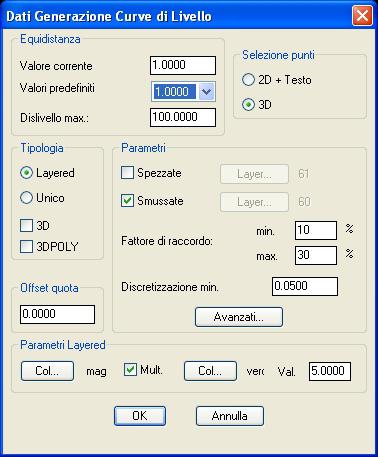

CADPak TOPOGRAFIA Curve di livello

www.ies.it | 28

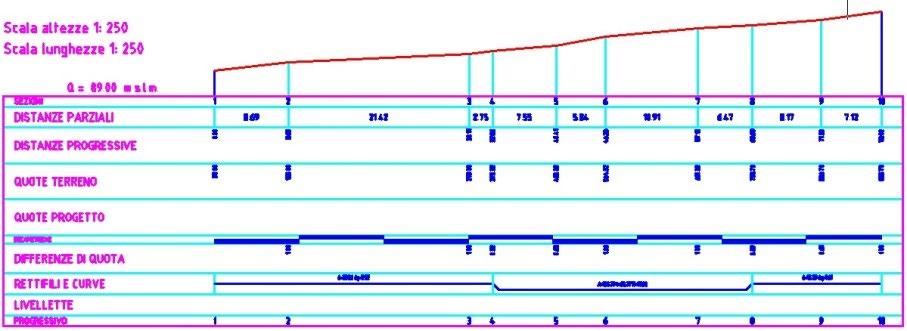

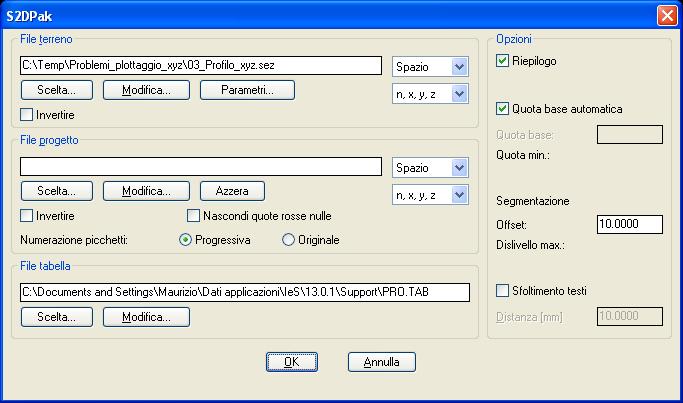

CADPak TOPOGRAFIA Profili e sezioni del terreno

www.ies.it | 29

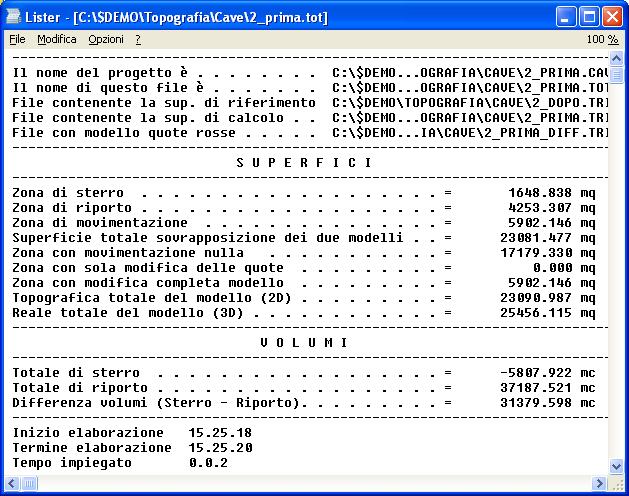

CADPak TOPOGRAFIA Calcoli di volumi di sterro e riporto

www.ies.it | 30

CADPak TOPOGRAFIA Creazione scarpate

www.ies.it | 31

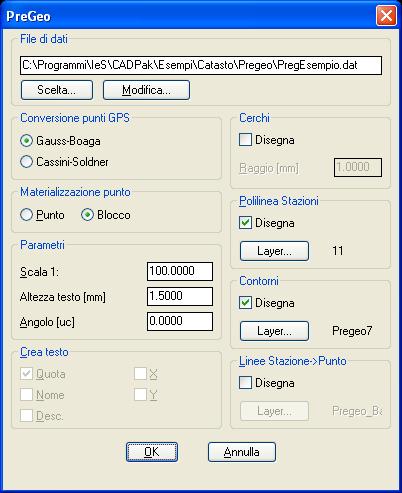

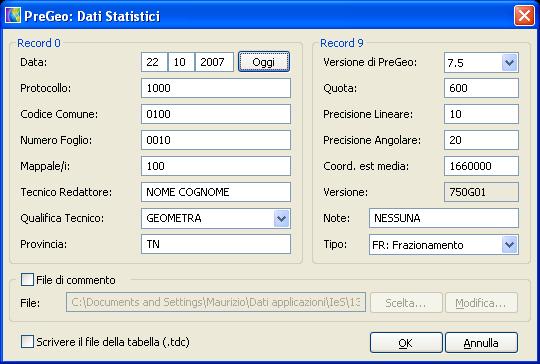

CADPak TOPOGRAFIA PREGEO – Importazione in AutoCAD di rilievi celerimetrici

www.ies.it | 32

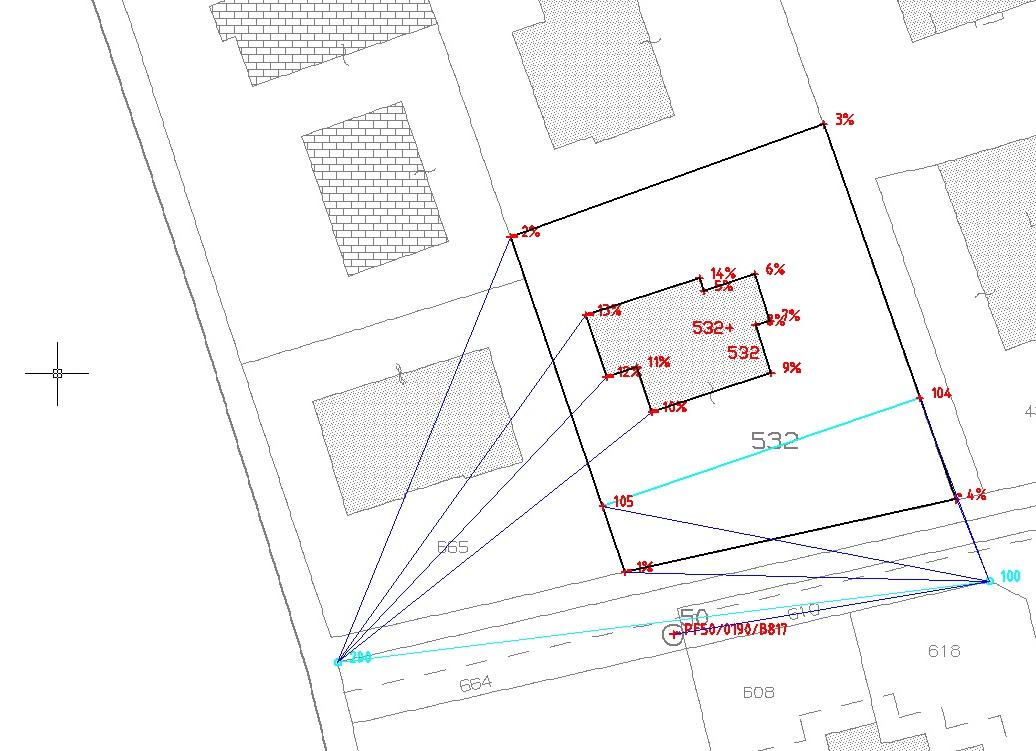

CADPak TOPOGRAFIA PREGEO – Disegno di nuovi punti, dividendi, punti fiduciali, contorni

www.ies.it | 33

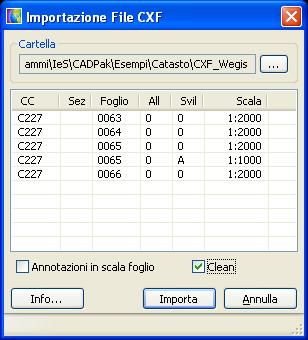

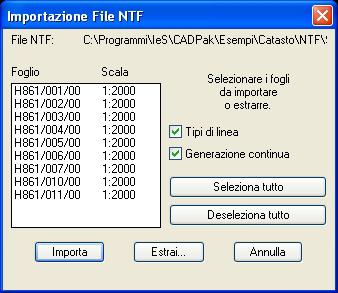

CADPak TOPOGRAFIA Comandi per l’importazione e la gestione dei file NTF e CXF

www.ies.it | 34
