Madame, Monsieur,

Nous sommes ravis de vous présenter notre nouveau catalogue 2022-2023 né de la fusion des sociétés SATA et MANUEST.

Nous sommes une société fabricante Française située dans le Nord (59) et nous aimerions vous faire découvrir nos capacités tout au long de ces pages.

Ce catalogue fait partie d’un ensemble de 3 catalogues Planorga Mobilier, Planorga Affichage et Planorga Manutention où vous pourrez découvrir le savoir-faire de SATA Affichage dans les domaines du mobilier industriel, des supports de communication et de la manutention qui vous permettront d’exposer, de communiquer, et d’organiser l’espace comme vous le souhaitez avec des fabrications de qualité et aux normes NF pour une partie d’entre eux.

Nous disposons également d’un stock vous permettant de recevoir rapidement vos produits standards et aussi d’un bureau d’études qui vous aidera à mettre en forme vos idées.

Très cordialement,

Loïc MONOYEZ, Directeur Général

EDITO

Planorga manutention Les Options Produits index 01 Chariots de manutention 03 Environnement 05 Remorques 02 Diables 04 Manutention lourde 06 Conteneurs Roues et roulettes 6 9 60 77 90 96 99 108 115 118

SATA AFFICHAGE est une entreprise familiale fondée il y a plus de 40 ans, nous sommes présents aujourd’hui sur 3 secteurs d’activités : Le mobilier B2B, les supports de communication et la manutention au travers de nos 3 catalogues :

Fort de plus de 40 ans d’expérience SATA Affichage est implantée à travers des gammes de produits présents chez nos distributeurs en Europe.

Nous possédons 4 sites de production : 2 situés en France, 1 en Pologne et 1 au Portugal.

Nos unités de production nous permettent de réaliser vos commandes à l’unité ou en grande série, aux formats standards ou sur-mesure, dans le cadre d’une démarche de qualité de nos références répondant aux normes NF pour la partie Affichage.

Notre force de vente est composée de 8 commerciaux exclusifs, répartis sur tout le territoire national et européen qui sont à la disposition de notre clientèle.

Afin de faciliter la navigation dans le catalogue, deux entrées sont possibles. Il est possible d’effectuer la recherche par couleur ou par symbole.

Chaque couleur et chaque symbole est égal à une typologie de produits, plus le produit est volumineux, plus la couleur est foncée. Les produits sont classés du plus léger au plus lourd.

Issue du transfert de la division revendeur de MANUEST CONCEPT le 02.04.2022. Issue de la fusion entre les marques PLANORGA et SATA AFFICHAGE le 02.12.2020. Planorga Mobilier Planorga Affichage Planorga Manutention Issue du transfert de la division revendeur de MANUEST CONCEPT le 02.04.2022.

UNE ÉQUIPE COMMERCIALE À VOS CÔTÉS

SERVICE CLIENT

Tél : 03.20.39.99.11

commercial@sata.fr

Responsable Grands Comptes France

Tél : 07.77.26.31.18

yamina.ghaleth@sata.fr

NADEGE PIERRE

Responsable Secteur Nord

Tél : 06.08.23.98.29

nadege.pierre@sata.fr

(02,14,27,50,59,60,61,62,76,80)

SIMON MOINDROT

Responsable Secteur Nord-Ouest

Tél : 07.48.11.83.42

simon.moindrot@sata.fr

(18,22,29,35,36,37,41,44,49,53,56,72,79,85,86)

BRUNO FOUREST

Responsable Secteur Sud-Ouest

Tél : 06.03.23.20.78

bruno.fourest@sata.fr

(09,11,12,16,17,19,23,24,31,32,33,40,46,47,64,65,66,81,82,87)

PATRICK OULIE-GAUTHIER

Responsable Secteur Sud-Est

Tél : 06.08.08.27.51

patrick.oulie@sata.fr

(01,02A,02B,03,04,05,06,07,13,15,26,30,34,38,42,43,48,63,69,73,74,83,84)

FRANCK DECKERT - spécifique manutention

Responsable Secteur Nord-Est – Luxembourg

Tél : 06.08.23.98.15

f.deckert@manuest-concept.fr

(08,10,21,25,39,51,52,54,55,57,58,67,68,70,71,77,88,89,90,91,94)

PIERRE BRIEUC LEVI

Responsable Secteur Ile de France

Tél : 06.11.84.29.64

pb.levi@sata.fr

(28,45,75,77,78,91,92,93,94,95)

ALBERTO TAABAN

Responsable Grands Comptes Secteur BENELUX

Tél : 0032.487.13.48. alberto.taaban@sata.fr

7 1 2 3 4 5 7 6

YAMINA GHALETH

www.planorga.com

Chariots de manutention

CHARIOT RABATTABLE PLATEAU BOIS - 250 KG /300 KG

250 Kg

300 Kg

Roues Ø 160 mm

Roues Ø 125 mm

Tube acier Ø 30 mm Finition peinture polyester bleu RAL 5005

Revêtement : plateau bois encastré 10 mm avec coins arrondis pour une sécurité accrue

Dossier rabattable, verrouillé en position verticale

Roues : Caoutchouc semi-élastique et roulements à rouleaux, 2 roues fixes + 2 roues pivotantes

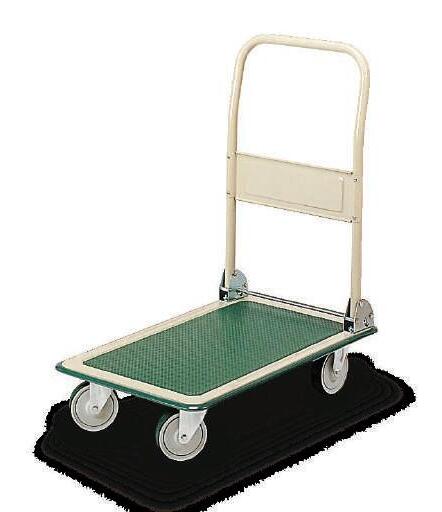

CHARIOT RABATTABLE - 300 KG

En acier peint blanc

Revêtement : antidérapant et ceinture pare-chocs en caoutchouc Blocage et déblocage du dossier par clapet à ressort

Roues : Caoutchouc non tachant, 2 roues fixes + 2 roues pivotantes et Ø 130 mm

3 Produit Charge (kg) Dim. Utiles L x l (mm) Dim. hors-tout L x I x h (mm) Hauteur hors - tout déplié/replié (mm) Hauteur sol/plateau (mm) Poids (kg) Référence 1 250 895 x 450 1020 x 480 x 840 840/300 180 15 8MCM DR12 D1N505 2 300 1060 x 600 1190 x 635 x 885 885/345 230 22 8MCM DR15 D1N505 3 300 1260 x 700 1405 x 735 x 885 885/345 230 25 8MCM DR16 D1N505 4 300 610 x 440 910/280 180 12 8MCM DR11 S1N629* 5 300 775 x 575 1040/280 190 17 8MCM DR18 S1NVRT* 6 300 920 x 610 1200/310 210 21.5 8MCM DR31 S1NBEU 6 5 *Livrés démontés / en carton

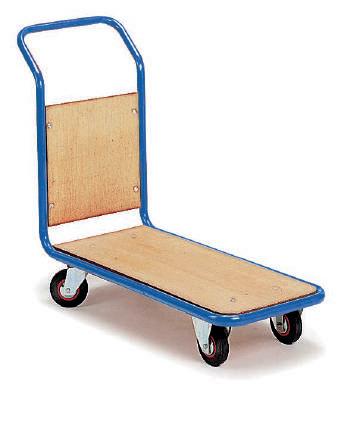

CHARIOT DOSSIER FIXE - 225 KG / 250 KG / 350 KG

250 Kg

Roues Ø 125 mm

225 Kg

Roues pneumatiques Ø 200 mm

350 Kg

Roues Ø 125 mm

Tube acier Ø 30 mm mécano soudé laqué finition peinture polyester bleu RAL 5005

Revêtement : plate-forme en bois encastré 10mm avec coins arrondis pour une sécurité optimum

Dossier droit évitant la déformation des colis et cartons transportés

Roues : Caoutchouc semi-élastique et roulements à rouleaux, 2 roues fixes + 2 roues pivotantes côté poignet

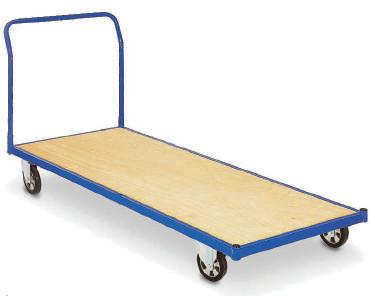

CHARIOT GRAND PLATEAU - 400 / 800 KG

Tube acier Ø 30 mm, H740 mm Finition peinture polyester bleu

Revêtement : plateau en bois 15 mm

Dossier fixe avec grand plateau pour charges volumineuses

Roues : 2 roues fixes et 2 roues pivotantes en caoutchouc ø 200 mm. Roues avec roulement à billes de précision et corps alu pour les versions 800 kg.

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 11

400 Kg 800 Kg 5 Produit Charge (kg) Dim. Utiles L x l (mm) Dim. hors-tout L x I x h (mm) Hauteur sol/plateau (mm) Poids (kg) Référence 1 225 1060 x 600 1300 x 600 x 990 270 22 8MCM DF14 G1N505 2 250 895 x 450 1100 x 450 x 905 185 15 8MCM DF12 D1N505 3 350 1060 x 600 1300 x 600 x 950 230 22 8MCM DF14 D1N505 4 350 1260 x 700 1495 x 700 x 950 230 26 8MCM DF16 D1N505 5 350 960 x 450 1180 x 450 x 905 190 17 8MCM DF13 D1N505 6 400 2000 x 805 2160 x 830 x 1020 280 42 8MCX DF18 D1N505 7 400 2000 x 1005 2160 x 1030 x 1020 280 50 8MCX DF28 D1N505 8 800 2000 x 805 2160 x 830 x 1020 295 42 8MCX RF18 T1N505 9 800 2000 x 1005 2160 x 1030 x 1020 295 50 8MCX RF28 T1N505 2 1 7

RAL 5005

6 9 8

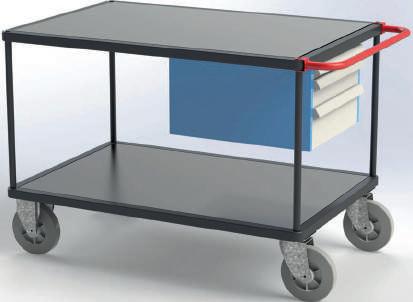

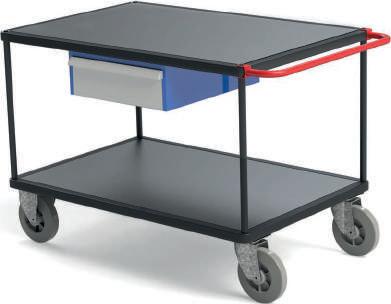

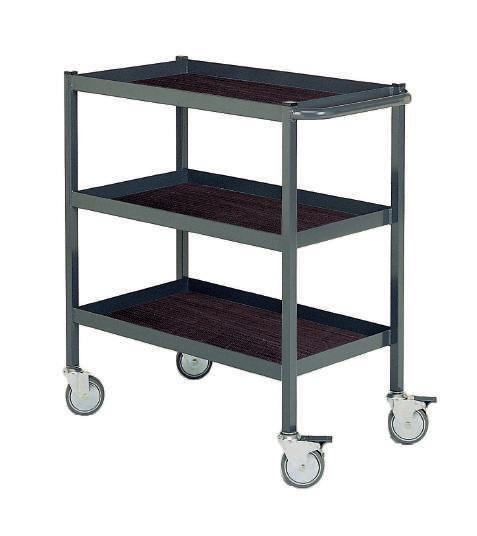

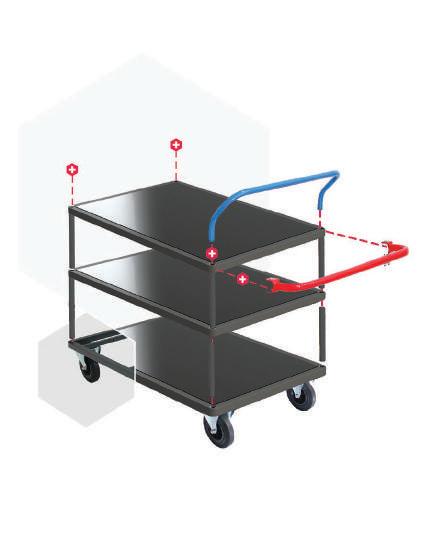

DÉCOUVREZ NOTRE GAMME DE CHARIOTS PROFESSIONNELS

Design & robuste

Esthétique et tendance avec sa couleur anthracite, sa ligne moderne grâce à une découpe laser tube de qualité et des angles arrondis. Sa robustesse testée en laboratoire résiste à toutes épreuves.

2 charges : 300kg ou 500 kg selon votre utilisation.

Modulable

3 plateformes standard, ajoutez des plateaux, des ridelles, des dossiers et sélectionnez vos options sur demande (caoutchouc antidérapant,…)

Sécurisée & ergonomique

Roues pivotantes à frein conforme à la norme européenne NF EN 17573. La hauteur des poignées a été spécialement étudiée pour faciliter les manœuvres.

En outre tous les chariots et servantes peuvent être équipés d’une roue électrique pour faciliter le déplacement.

Qualité de peinture française

Peint dans nos ateliers en Alsace. La peinture en poudre polyester sans TGIC et conforme aux spécifications QUALICOAT offre une grande résistance aux impacts, aux rayures et à un bon nombre de produits chimiques.

5 ANS GARANTIE

Concepteur-fabricant

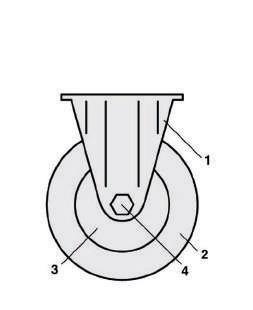

2 roues fixes et 2 roues pivotantes ø 160 mm ou ø 200 mm avec frein Bandage TPE (ThermoPlastique Élastomère) non tachant

Permettent de manœuvrer facilement un chariot lourdement chargé.

DÉPART USINE

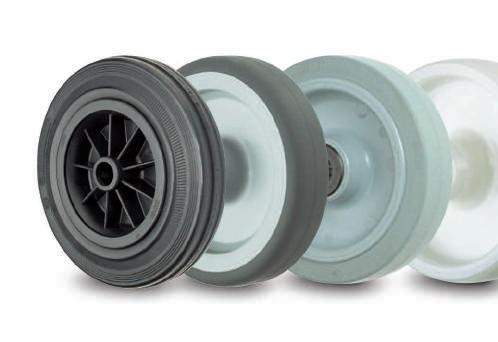

Nouvelles roues TPE non tachantes MANUEST : 48/72H

Offrent un confort au déplacement avec un effort au démarrage réduit. Déplacement souple et silencieux sur sol plat. Effort réduit

Les courbes des essais ont été réalisées selon les recommandations de l’INRS ND 2365.

1963 MANOEUVRABILITÉ • GARANTIE • BANDAGE SUPER ÉLASTIQUE BANDAGE TPE Vitesse en Km/h Force en daN 0 1 2 3 4 5 6 5 10 15 20 25 30 35 EFFORT D’ARRACHEMENT EFFORT D’ARRACHEMENT

depuis

MODULABLES...

TMS ANTI FLAT PACK* LIVRÉ EN

HAUT DE GAMME

ROUES

* Emballage à plat. Produit à monter

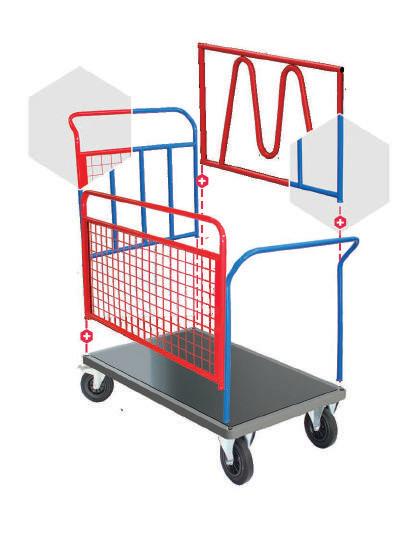

À COMPOSER SELON VOS BESOINS !

COLORIS

Base : Gris RAL 7016

Dossiers & ridelles 300 kg : Bleu RAL 5012

Dossiers & ridelles 500 kg : Rouge RAL 3020

REVÊTEMENT

Bois MDF

10 mm stratifié noir

ROUES

TPE non tachantes et roulement à billes

2 roues fixes + 2 roues pivotantes à frein

Version 300 kg : Ø 160 mm,

Version 500 kg : Ø 200 mm

VOS DOSSIERS

Tubes Ø 25 mm

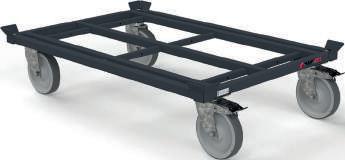

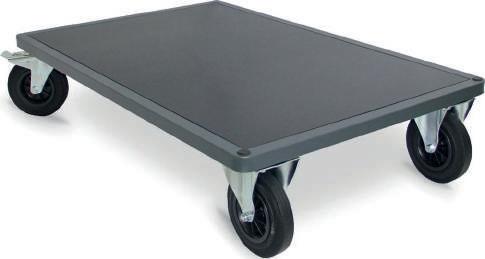

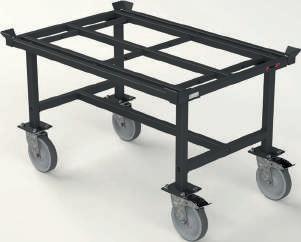

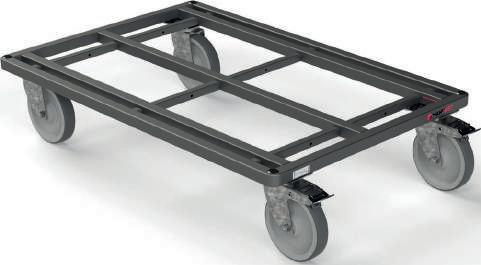

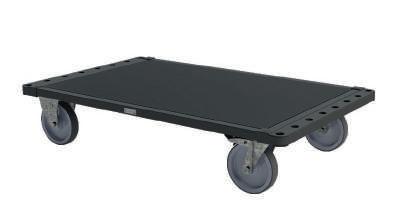

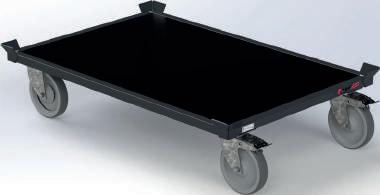

CHOISISSEZ VOTRE BASE

2 charges au choix :

3 dimensions possible :

800 x 600 mm

1000 x 700 mm

1200 x 800 mm

ET VOS RIDELLES

Tubes Ø 25 mm

Tubulaire

Grillagé

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 13

300 Kg 500 Kg

En M Nu

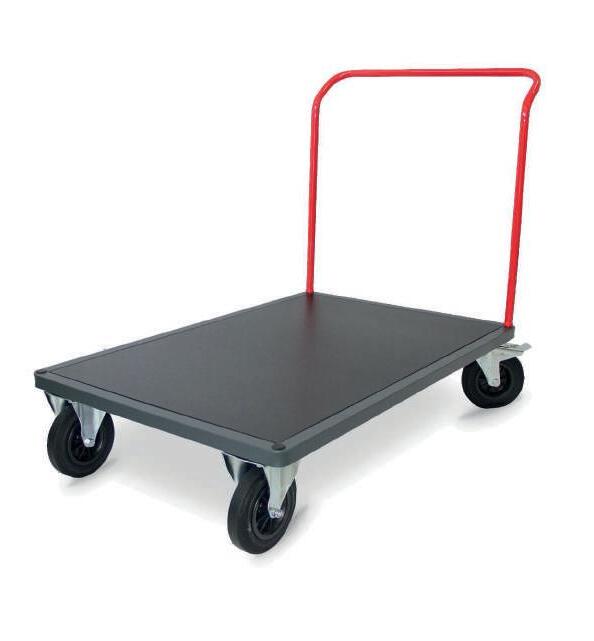

CHARIOT 1 DOSSIER - 300 KG / 500 KG

14 300 KG - 1 DOSSIER Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (kg) Référence NU 800 x 600 764 x 600 913 x 600 x 1032 21 8MCS 11DN H2N716 1000 x 700 964 x 700 1113 x 700 x 1032 22 8MCS 21DN H2N716 1200 x 800 1164 x 800 1313 x 800 x 1032 24 8MCS 31DN H2N716 TUBULAIRE 800 x 600 764 x 600 913 x 600 x 1032 24 8MCS 11DT H2N716 1000 x 700 964 x 700 1113 x 700 x 1032 26 8MCS 21DT H2N716 1200 x 800 1164 x 800 1313 x 800 x 1032 27 8MCS 31DT H2N716 GRILLAGÉ 800 x 600 764 x 600 913 x 600 x 1032 23 8MCS 11DG H2N716 1000 x 700 964 x 700 1113 x 700 x 1032 25 8MCS 21DG H2N716 1200 x 800 1164 x 800 1313 x 800 x 1032 27 8MCS 31DG H2N716 300 Kg Roues TPE Ø 160 mm 500 Kg Roues TPE Ø 200 mm 500 KG - 1 DOSSIER Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (kg) Référence NU 800 x 600 764 x 600 913 x 600 x 1052 26 8MCL 11DN H2N716 1000 x 700 964 x 700 1113 x 700 x 1052 28 8MCL 21DN H2N716 1200 x 800 1164 x 800 1313 x 800 x 1052 30 8MCL 31DN H2N716 TUBULAIRE 800 x 600 764 x 600 913 x 600 x 1052 28 8MCL 11DT H2N716 1000 x 700 964 x 700 1113 x 700 x 1052 31 8MCL 21DT H2N716 1200 x 800 1164 x 800 1313 x 800 x 1052 33 8MCL 31DT H2N716 GRILLAGÉ 800 x 600 764 x 600 913 x 600 x 1052 28 8MCL 11DG H2N716 1000 x 700 964 x 700 1113 x 700 x 1052 30 8MCL 21DG H2N716 1200 x 800 1164 x 800 1313 x 800 x 1052 32 8MCL 31DG H2N716

CHOISISSEZ VOTRE MODÈLE Nu Tubulaire Grillagé Emballage à plat, produit à monter

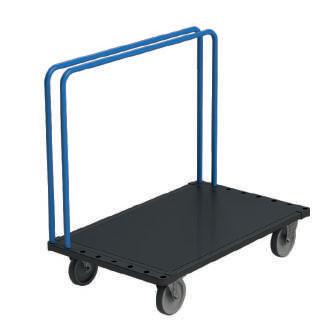

CHARIOT 2 DOSSIERS - 300 KG / 500 KG

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 15 300 Kg Roues TPE Ø 160 mm 500 Kg Roues TPE Ø 200 mm CHOISISSEZ VOTRE MODÈLE Nu Tubulaire Grillagé 300 KG - 2 DOSSIERS Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (kg) Référence NU 800 x 600 727 x 600 1027 x 600 x 1032 23 8MCS 12DN H2N716 1000 x 700 927 x 700 1227 x 700 x 1032 24 8MCS 22DN H2N716 1200 x 800 1127 x 800 1427 x 800 x 1032 26 8MCS 32DN H2N716 TUBULAIRE 800 x 600 727 x 600 1027 x 600 x 1032 28 8MCS 12DT H2N716 1000 x 700 927 x 700 1227 x 700 x 1032 31 8MCS 22DT H2N716 1200 x 800 1127 x 800 1427 x 800 x 1032 33 8MCS 32DT H2N716 GRILLAGÉ 800 x 600 727 x 600 1027 x 600 x 1032 28 8MCS 12DG H2N716 1000 x 700 927 x 700 1227 x 700 x 1032 31 8MCS 22DG H2N716 1200 x 800 1127 x 800 1427 x 800 x 1032 33 8MCS 32DG H2N716 500 KG - 2 DOSSIERS Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (kg) Référence NU 800 x 600 727 x 600 1027 x 600 x 1052 28 8MCL 12DN H2N716 1000 x 700 927 x 700 1227 x 700 x 1052 30 8MCL 22DN H2N716 1200 x 800 1127 x 800 1427 x 800 x 1052 32 8MCL 32DN H2N716 TUBULAIRE 800 x 600 727 x 600 1027 x 600 x 1052 33 8MCL 12DT H2N716 1000 x 700 927 x 700 1227 x 700 x 1052 36 8MCL 22DT H2N716 1200 x 800 1127 x 800 1427 x 800 x 1052 39 8MCL 32DT H2N716 GRILLAGÉ 800 x 600 727 x 600 1027 x 600 x 1052 33 8MCL 12DG H2N716 1000 x 700 927 x 700 1227 x 700 x 1052 36 8MCL 22DG H2N716 1200 x 800 1127 x 800 1427 x 800 x 1052 38 8MCL 32DG H2N716

Emballage à plat, produit à monter

CHARIOT 2 RIDELLES - 300 KG / 500 KG

300 KG - 2 RIDELLES

- 2 RIDELLES

Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (kg) Référence EN M 800 x 600 800 x 527 800 x 600 x 1032 35 8MCS 12RM H2N716 1000 x 700 1000 x 627 1000 x 700 x 1032 38 8MCS 22RM H2N716 1200 x 800 1200 x 727 1200 x 800 x 1032 41 8MCS 32RM H2N716 TUBULAIRE 800 x 600 800 x 527 800 x 600 x 1032 32 8MCS 12RT H2N716 1000 x 700 1000 x 627 1000 x 700 x 1032 35 8MCS 22RT H2N716 1200 x 800 1200 x 727 1200 x 800 x 1032 38 8MCS 32RT H2N716 GRILLAGÉ 800 x 600 800 x 527 800 x 600 x 1032 30 8MCS 12RG H2N716 1000 x 700 1000 x 627 1000 x 700 x 1032 34 8MCS 22RG H2N716 1200 x 800 1200 x 727 1200 x 800 x 1032 38 8MCS 32RG H2N716 500 KG

Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (kg) Référence EN M 800 x 600 800 x 527 800 x 600 x 1052 41 8MCL 12RM H2N716 1000 x 700 1000 x 627 1000 x 700 x 1052 43 8MCL 22RM H2N716 1200 x 800 1200 x 727 1200 x 800 x 1052 46 8MCL 32RM H2N716 TUBULAIRE 800 x 600 800 x 527 800 x 600 x 1052 39 8MCL 12RT H2N716 1000 x 700 1000 x 627 1000 x 700 x 1052 40 8MCL 22RT H2N716 1200 x 800 1200 x 727 1200 x 800 x 1052 43 8MCL 32RT H2N716 GRILLAGÉ 800 x 600 800 x 527 800 x 600 x 1052 35 8MCL 12RG H2N716 1000 x 700 1000 x 627 1000 x 700 x 1052 39 8MCL 22RG H2N716 1200 x 800 1200 x 727 1200 x 800 x 1052 43 8MCL 32RG H2N716

CHOISISSEZ VOTRE MODÈLE En M Tubulaire Grillagé 300 Kg Roues TPE Ø 160 mm 500 Kg Roues TPE Ø 200 mm Emballage à plat, produit à monter

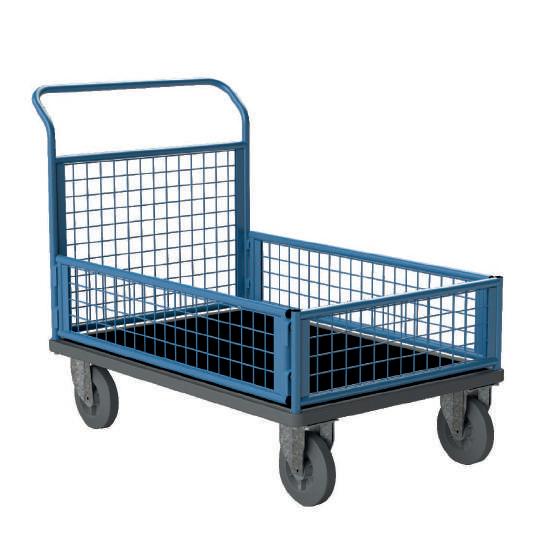

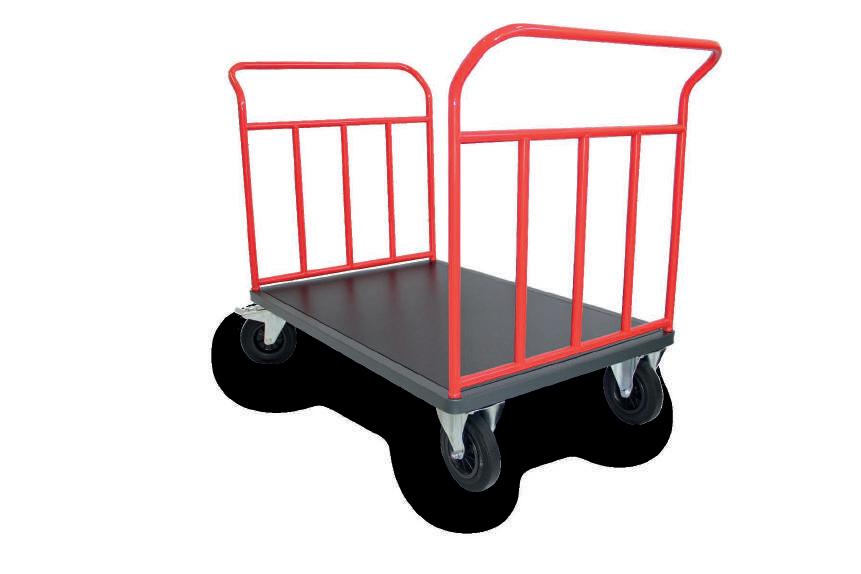

CHARIOT 2 DOSSIERS + 2 RIDELLES - 300 KG / 500 KG

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 17 300 KG - 2 DOSSIERS + 2 RIDELLES Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (kg) Référence EN M 800 x 600 727 x 527 1026 x 600 x 1032 37 8MCS 14CM H2N716 1000 x 700 927 x 627 1226 x 700 x 1032 38 8MCS 24CM H2N716 1200 x 800 1127 x 727 1426 x 800 x 1032 41 8MCS 34CM H2N716 TUBULAIRE 800 x 600 727 x 527 1026 x 600 x 1032 38 8MCS 14CT H2N716 1000 x 700 927 x 627 1226 x 700 x 1032 43 8MCS 24CT H2N716 1200 x 800 1127 x 727 1426 x 800 x 1032 47 8MCS 34CT H2N716 GRILLAGÉ 800 x 600 727 x 527 1026 x 600 x 1032 50 8MCS 14CG H2N716 1000 x 700 927 x 627 1226 x 700 x 1032 53 8MCS 24CG H2N716 1200 x 800 1127 x 727 1426 x 800 x 1032 54 8MCS 34CG H2N716 500 KG - 2 DOSSIERS + 2 RIDELLES Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (kg) Référence EN M 800 x 600 727 x 527 1026 x 600 x 1052 41 8MCL 14CM H2N716 1000 x 700 927 x 627 1226 x 700 x 1052 44 8MCL 24CM H2N716 1200 x 800 1127 x 727 1426 x 800 x 1052 47 8MCL 34CM H2N716 TUBULAIRE 800 x 600 727 x 527 1026 x 600 x 1052 43 8MCL 14CT H2N716 1000 x 700 927 x 627 1226 x 700 x 1052 49 8MCL 24CT H2N716 1200 x 800 1127 x 727 1426 x 800 x 1052 53 8MCL 34CT H2N716 GRILLAGÉ 800 x 600 727 x 527 1026 x 600 x 1052 55 8MCL 14CG H2N716 1000 x 700 927 x 627 1226 x 700 x 1052 58 8MCL 24CG H2N716 1200 x 800 1127 x 727 1426 x 800 x 1052 60 8MCL 34CG H2N716

CHOISISSEZ VOTRE MODÈLE En M Tubulaire Grillagé 300 Kg 500 Kg Roues TPE Ø 200 mm Roues TPE Ø 160 mm Emballage à plat, produit à monter

CHARIOT 1 DOSSIER + 3 DEMI RIDELLES - 300 KG / 500 KG

Tube Ø 25 mm

Revêtement : Bois MDF 10 mm stratifié noir Emballage

Base : Gris RAL 7016, Dossiers & ridelles : Bleu RAL 5012 (300 kg), Rouge RAL 3020 (500 Kg)

300 KG - 1 DOSSIER + 3 DEMI RIDELLES

Roues : TPE non tachantes et roulement à billes 2 roues fixes + 2 roues pivotantes à frein

500 KG - 1 DOSSIER + 3 DEMI RIDELLES

Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (kg) Référence GRILLAGÉ 800 x 600 727 x 527 913 x 600 x 1052 33 8MCL 13DR H2N716 1000 x 700 927 x 627 1113 x 700 x 1052 38 8MCL 23DR H2N716 1200 x 800 1127 x 727 1113 x 800 x 1052 43 8MCL 33DR H2N716

Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (kg) Référence GRILLAGÉ 800 x 600 727 x 527 913 x 600 x 1032 29 8MCS 13DR H2N716 1000 x 700 927 x 627 1113 x 700 x 1032 34 8MCS 23DR H2N716 1200 x 800 1127 x 727 1113 x 800 x 1032 38 8MCS 33DR H2N716

350 Kg Roues TPE Ø 160 mm 500 Kg Roues TPE Ø 200 mm

à plat, produit à monter

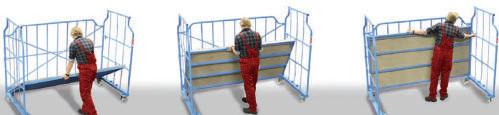

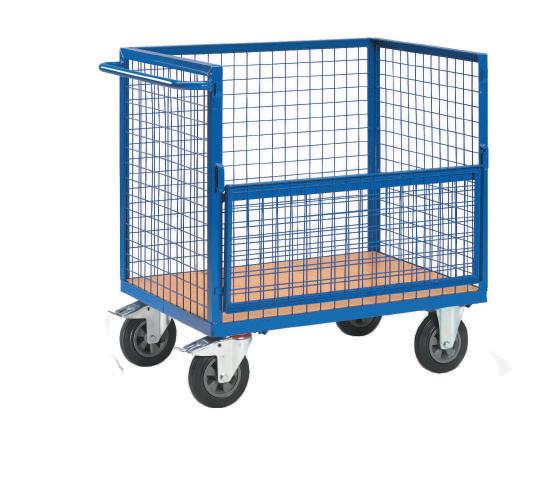

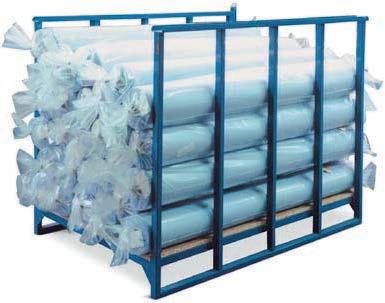

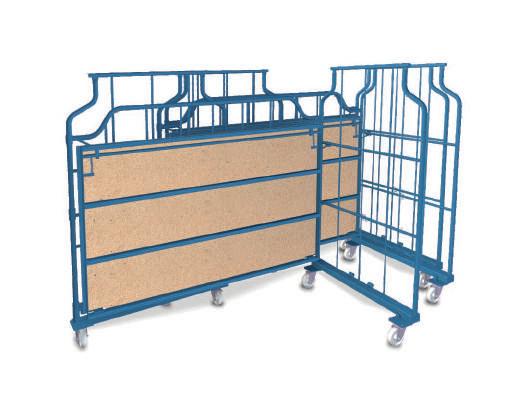

Chariot de construction robuste en tube d’acier.

Modèles à panneau rabattable de 400mm, verrouillable par simple accroche.

Panneaux grillagés en mailles de 50 x 50 x 4mm. 2 dimensions : 1000 x 700 – 1200 x 800mm.

Equipés de 4 roulettes à bandage caoutchouc semi-élastique à roulements à rouleaux, dont 2 fixes et 2 pivotantes à frein de ø 200mm.

Finition peinture polyester bleu RAL 5005

Barre de poussée tubulaire.

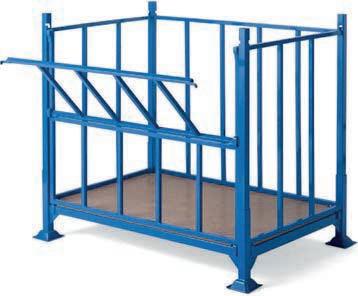

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 19 CHARIOT CONTAINER

- 500

Produit Charge (kg) Dim. Utiles L x l (mm) Dim. hors-tout L x I x h (mm) Couvercle Habillage Hauteur sol/plateau (mm) Poids (kg) Référence 1 500 1006 x 656 1180 x 735 x 1065 sans Grillagé 285 56 8MGR GO11 D2N505 2 500 1206 x 756 1380 x 835 x 1065 sans Grillagé 285 63 8MGR GO15 D2N505 3 500 1006 x 656 1180 x 765 x 1105 avec Grillagé 285 65 8MGR GC11 D2N505 4 500 1206 x 756 1380 x 865 x 1105 avec Grillagé 285 74 8MGR GC15 D2N505 5 500 1206 x 756 1370 x 835 x 1735 sans Grillagé 285 80 8MGR MO51 D2N505 1 2 3 4 5

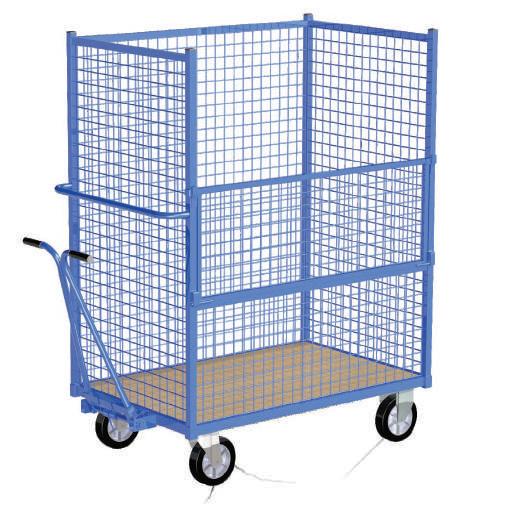

CHARIOTS CONTAINER AVEC POIGNÉE MANUELLE - 500 KG

Poignée manuelle pour faciliter les déplacements.

CHARIOTS CONTAINER - 500 KG

Chariot de construction robuste en tube d’acier.

Modèles à panneau rabattable, verrouillable par simple accroche.

Timon droit à ressort et accroche.

Équipés de 4 roulettes à bandage caoutchouc super-élastique avec roulements à billes de précision, dont 2 fixes et 2 pivotantes de Ø 200mm.

Possibilité de mise en train.

Barre de poussée tubulaire.

Timon et accroche pour mise en train

20 7 6 Produit Charge (kg) Dim. Utiles L x l (mm) Dim. hors-tout L x I x h (mm) Couvercle Habillage Hauteur sol/plateau (mm) Poids (kg) Référence 1 500 1006 x 656 1280 x 735 x 1065 sans Grillagé 285 61 8MGM GO11 D2N505 2 500 1206 x 756 1480 x 835 x 1065 sans Grillagé 285 68 8MGM GO15 D2N505 3 500 1006 x 656 1280 x 765 x 1105 avec Grillagé 285 70 8MGM GC11 D2N505 4 500 1206 x 756 1480 x 865 x 1105 avec Grillagé 285 79 8MGM GC15 D2N505 5 500 1206 x 756 1470 x 835 x 1735 sans Grillagé 285 85 8MGM MO51 D2N505

1 2

3 4 5

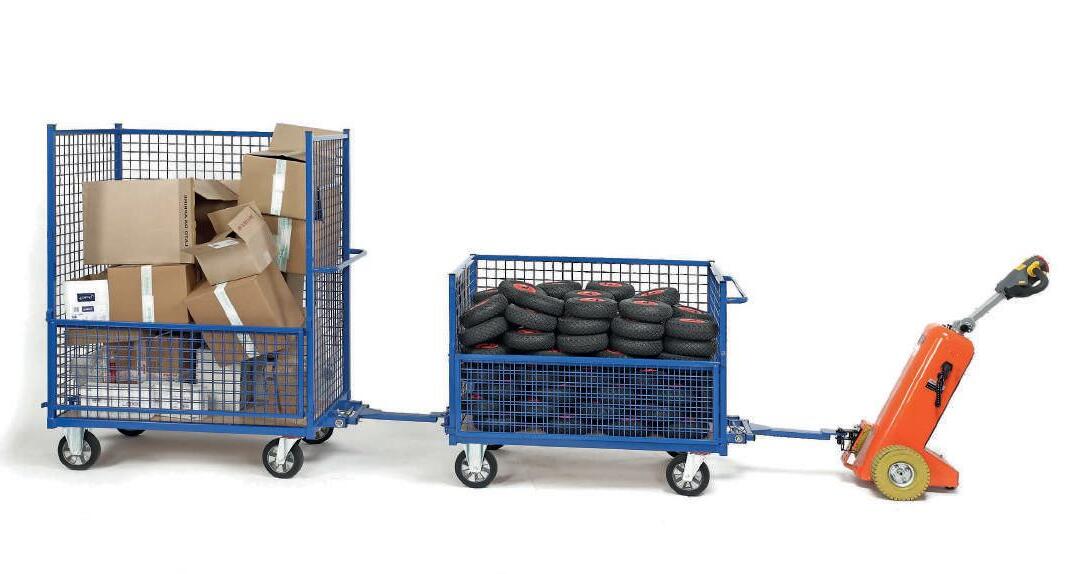

TIMON TRACTEUR - POUSSEUR ÉLECTRIQUE - 1000 KG

Indicateur de charge Clef de contact

Hauteur du timon ajustable

Châssis et carénage en acier.

Extrêmement compact (L 895 x l 460 x h 980mm hors-tout)

Frein électromagnétique.

Dispose d’un moteur traction 400 W, d’un chargeur embarqué haute fréquence qui alimente une batterie de traction V/AH 24/25, d’un avertisseur sonore et de roues non marquantes.

Chargeur embarqué, se branche directement sur courant domestique

Paramétrable et personnalisable grâce à son variateur.

Vitesse de déplacement : 6km/h. Poids : 95kg.

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 21 8

Produit Charge (kg) Dimensions utiles L x l (mm) Dim. Hors-tout L x l x h (mm) Hauteur sol/plateau (mm) Type de roues Ø roues (mm) Poids (kg) Référence 6 500 1206 x 756 1470 x 835 x 1065 290 super-élastique 200 73 8MGT GO15 T1N505 7 500 1206 x 756 1470 x 835 x 1740 290 super-élastique 200 90 8MGT MO51 T1N505 8 8MTI TR11 T0NOAN

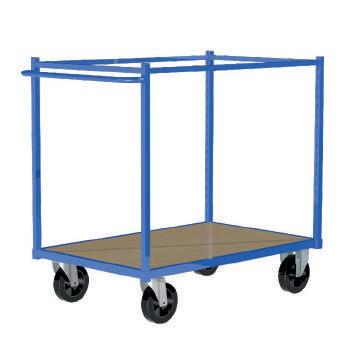

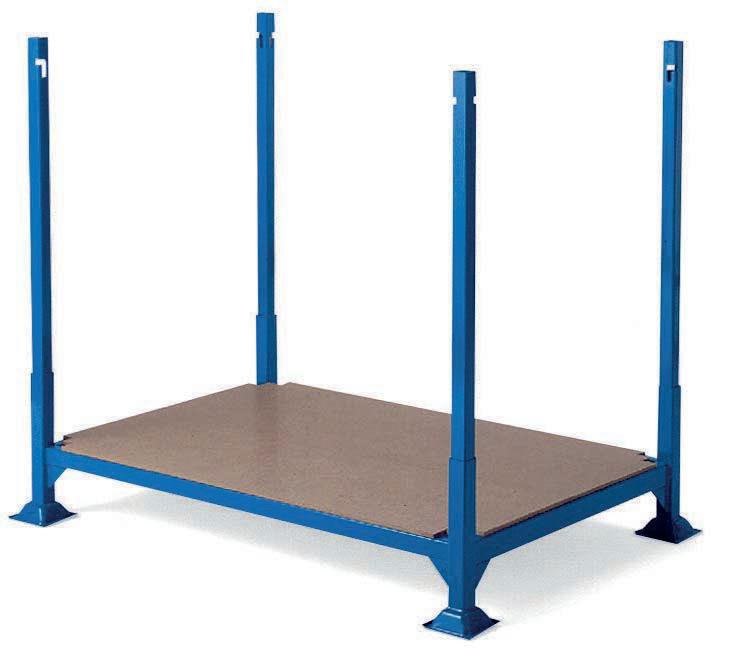

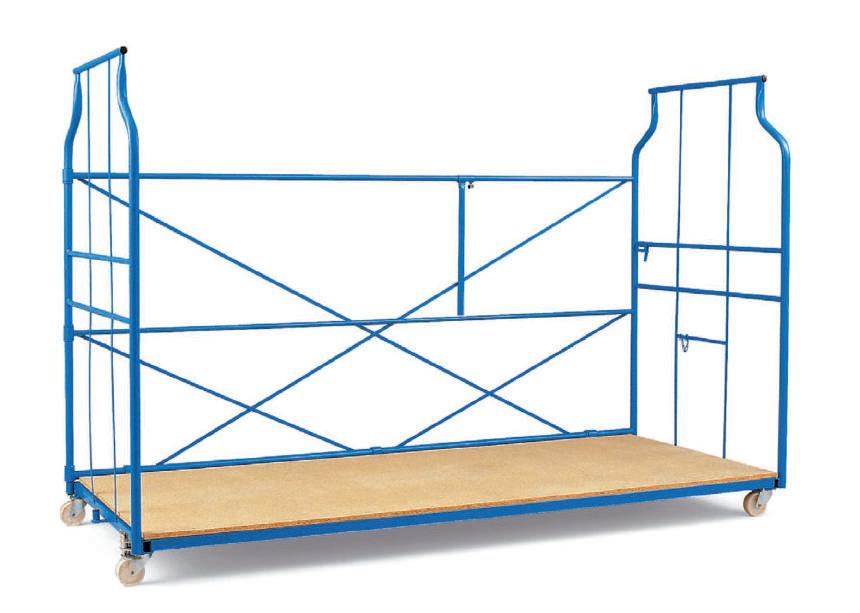

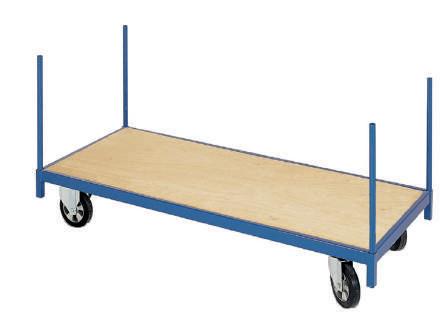

CHARIOTS CHARGES LONGUES - 400 À 1200 KG

Chariot de manutention pour charges longues et lourdes.

Equipé de 4 montants tubulaires amovibles de Ø 30mm et de hauteur 600mm.

Construction robuste en tube d’acier de 60 x 30mm avec renforts intermédiaires en tube carré de 30 x 30mm pour les plateaux à claire-voie.

4 roulettes de Ø 200mm dont 2 fixes et 2 pivotantes à bandage caoutchouc super-élastique avec corps de roue en aluminium et roulements à billes de précision.

Finition peinture polyester bleu

RAL 5005

Hauteur sol/plateau : 300mm.

Plateau en bois d’épaisseur 18mm. Construction robuste en tube d’acier de 60 x 30mm.

Plateau à claire-voie Version roulettes en losange pour une grande maniabilité.

Équipé de 4 montants tubulaires amovibles de hauteur utile 690mm et de Ø 30mm. Utilisation possible par paire.

Plateau bois

Produit Charge (kg) Dim. Utiles L x l (mm) Dim. hors-tout L x I x h (mm) Hauteur sol/niveaux (mm) Bandage des roues Ø Roues Référence 1 1200 915 x 740 x 600 985 x 810 x 900 - Caout. super-élastique 200 8MXB ST42 T1N505 2 1200 1230 x 740 x 600 1300 x 810 x 900 - Caout. super-élastique 200 8MXB ST44 T1N505 3 1200 1545 x 740 x 600 1615 x 810 x 900 - Caout. super-élastique 200 8MXB ST46 T1N505 4 1200 1860 x 740 x 600 1930 x 810 x 900 - Caout. super-élastique 200 8MXB ST48 T1N505 5 1200 915 x 740 x 600 985 x 810 x 900 - Caout. super-élastique 200 8MXB RL42 T1L505* 6 1200 630 x 630 x 690 700 x 700 x 990 310 Caout. super-élastique 200 8MXL TA13 T4N505 *Disposition roulettes en losange existe en dimensions : 1230 x 740 x 600; 1545 x 740 x 600; 1860 x 740 x 600 mm

Plateau à

4 5

claire-voie

6 2

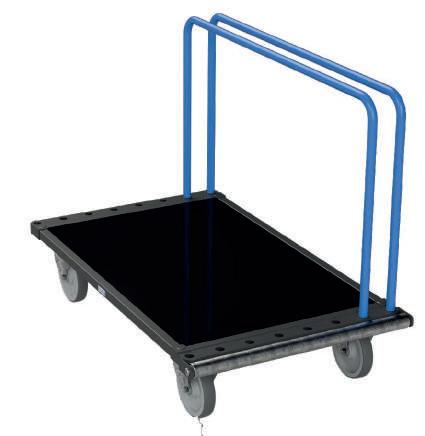

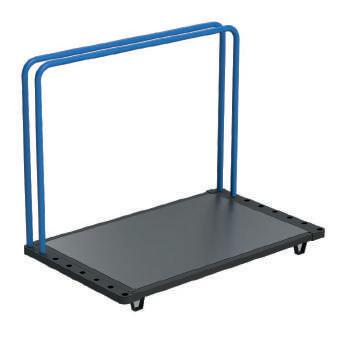

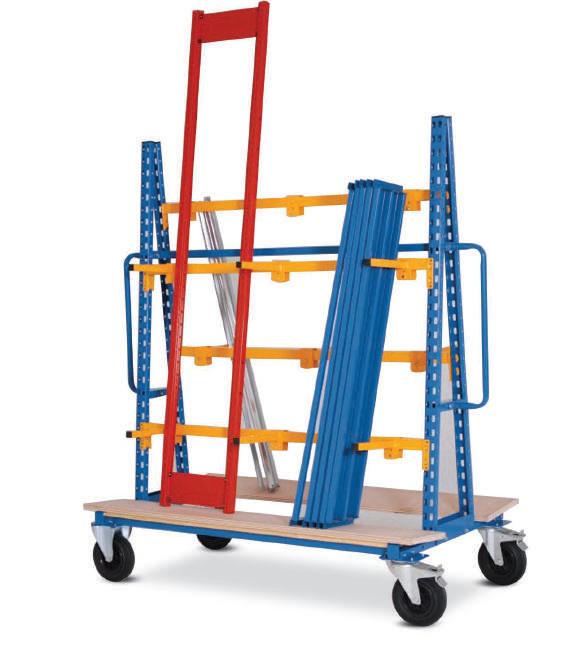

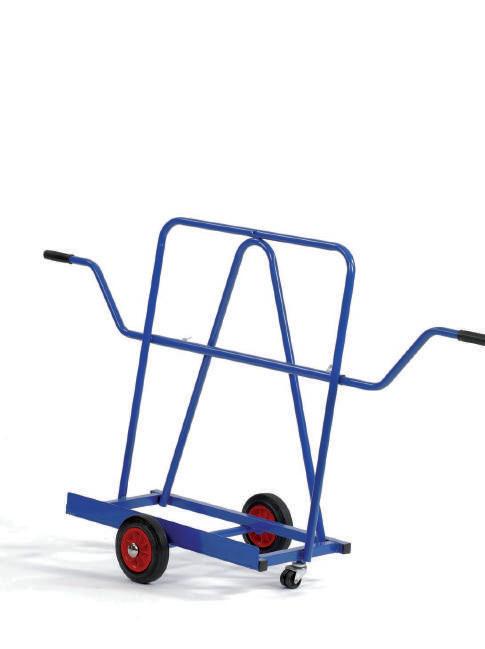

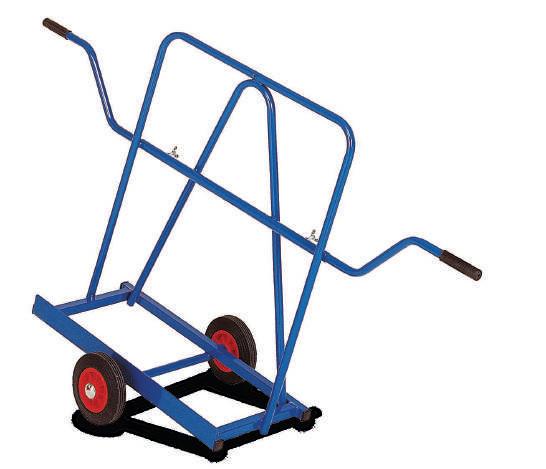

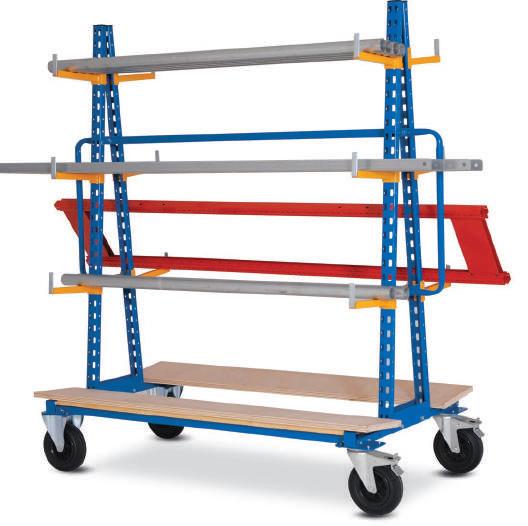

Gamme complète de porte panneaux multi-usages pour le transport des panneaux de bois, de tôle... de 225 à 500 kg de charge.

Finition peinture polyester bleu RAL 5005

Porte-panneau équipé d’une poignée de manoeuvre télescopique des 2 côtés. Longueur totale des poignées dépliées : 2300 mm.

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 23

PORTE-PANNEAUX

Produit Charge (kg) Dim. Utiles châssis L x l (mm) Dim. hors-tout L x I x h (mm) Type de roues Ø Roues Poids (kg) Référence 1 400 800 x 200 2300/1780 x 610 x 1020 Caout. semi-élastique 200 15 8MRK PA51 D0N505 2 225 800 x 200 2300/1780 x 610 x 1020 Pneumatique 260 15 8MRK PA51 G0N505 3 400 800 x 200 2300/1780 x 610 x 1020 Caout. semi-élastique + nylon 200/50 15 8MRK PA61 M0N505 4 300 575 x 175 910 x 605 x 1050 Caout. semi-élastique 200 10 8MRK PA21 D0N505 5 500 800 x 200 2300/1780 x 610 x 1700 Caout. semi-élastique 200 17 8MRK PA81 D0N505 1 2 3 4 5 Roues dures Roues gonflées 2 roues semi-élastique + 2 roulettes jumelées en nylon pour plus de stabilité Compact et simple Avec réhausse Hauteur totale 1700mm Plateau tôle avec rebord

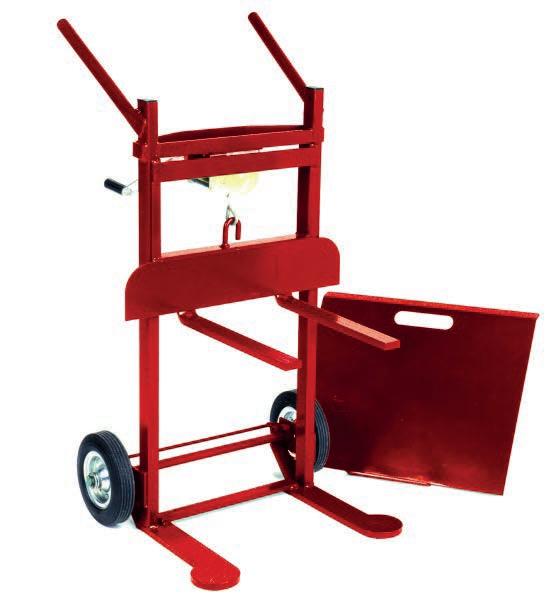

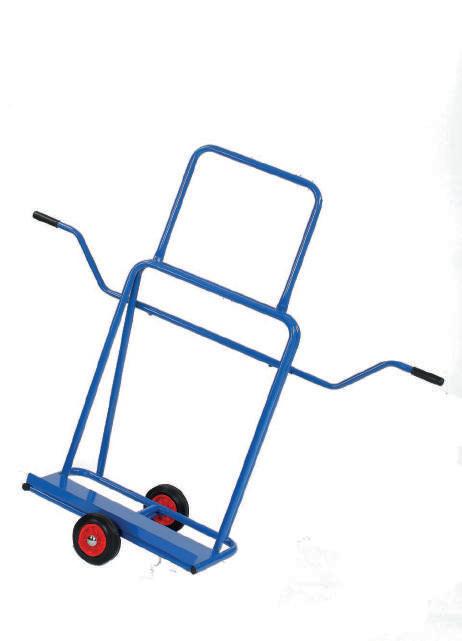

Chariot permettant de transporter toutes vos charges longues et lourdes telles que portes, plans de travail, etc.

En acier ergonomique multifonctionnel avec mécanisme de levier intégré.

Équipé de 4 roulettes : 2 arrière (200 mm) + 2 pivotantes avant (100 mm).

Conception spécifique pour permettre une utilisation horizontale ou verticale.

Chariot de transport ultraergonomique: approuvé par l’organisme Arbo.

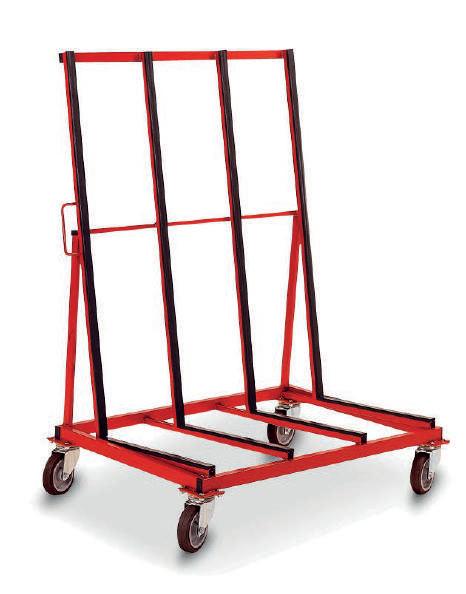

CHARIOTS CHARGES FRAGILES - PORTE VITRES

Chariots porte-panneaux fragiles 1 ou 2 faces pour le transport et le stockage en toute sécurité du verre.

Peut être utilisé pour d’autres matériaux (aluminium, PVC, bois...)

4 montants verticaux et supports horizontaux en tube d’acier carré soudés sertis de profilés en caoutchouc antidérapant assurant la protection et la stabilité des matériaux transportés.

L’inclinaison des montants et des supports renforce la sécurité du transport des panneaux.

2 versions : sur pieds ou sur 4 roulettes pivotantes de Ø 200mm en caoutchouc semi-élastique.

Produit Charge (kg) Dim. Utiles L x l (mm) Dim. hors-tout L x I x h (mm) Nombre de faces Roues ø Roues (mm) Type Poids (kg) Référence 1 150 - 1350 x 330 x 200 Bandages caoutchouc 200 Avec roues 7,6 8MDO OR15 D0NGIS 2 500 1600 x 550 x 1560 1680 x 980 x 1850 1 Avec roues 85 8MZA UF15 D4N301 3 500 1600 x 550 x 1560 1600 x 900 x 1750 1 Sur pieds 80 8MZA UF15 X0N301 4 500 1600 x (2 x 320) x 1600 1680 x 1120 x 1900 2 Avec roues 104 8MZA DF15 D4N301 5 500 1600 x (2 x 320) x 1600 1600 x 1040 x 1770 2 Sur pieds 100 8MZA DF15 X0N301 CHARIOTS INSTALLATEUR DE PORTES 1

500 Kg 2 5 4 Simple face 4 roulettes pivotantes Double face Pieds en fer plat Double face 4 roulettes pivotantes

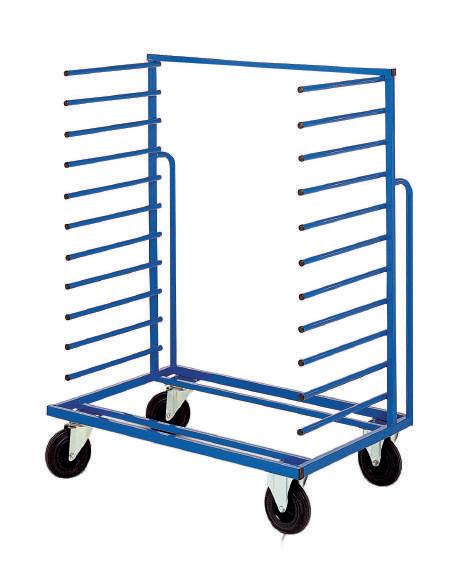

CHARIOTS À BRAS MULTI-NIVEAUX

Chariots multi-niveaux conçus pour le transport de panneaux, de cadres et tubes.

Montants en tube d’acier soudé de 60 x 30 mm.

Grande capacité de stockage : 15 niveaux en tube d’acier de Ø 25mm avec un espace utile de 90 mm.

Conception emboîtable permettant un gain de place à vide.

4 roulettes pivotantes à oeil de Ø 125 mm en caoutchouc semi-élastique.

Finition peinture polyester bleu RAL 5005

250 Kg

Espaces entre plateaux : 90 mm.

Chariots emboîtables

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 25

Produit Charge (kg) Dim. Utiles L x H (mm) Espace utile entre supports Dim. hors-tout L x I x h (mm) Hauteur 1er et dernier niveau Nombre de niveaux Type Poids (kg) Référence 1 250 850 x 585 910 x 700 x 1970 190/1930 15 1 face 40 8MFA MN51 D4N505 2 200 570 x 1200 100 1270 x 810 x 1685 11 1 face/ 2 montants 8MFA PN13 D1N505 3 200 570 x 1200 100 1270 x 810 x 1685 11 1 face/3 montantes 8MFA PN17 D1N505 4 400 360 x 1200 225 1520 x 805 x 1685 6 2 faces/2montants 8MFA PN22 D1N505

1 2 3

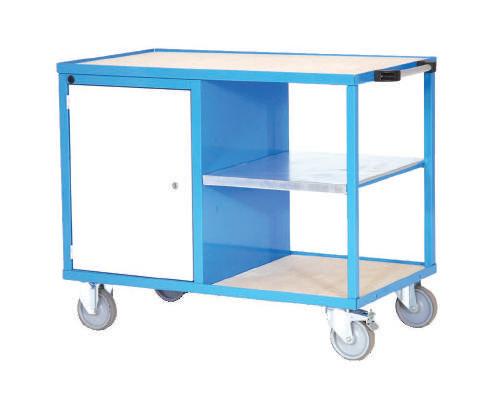

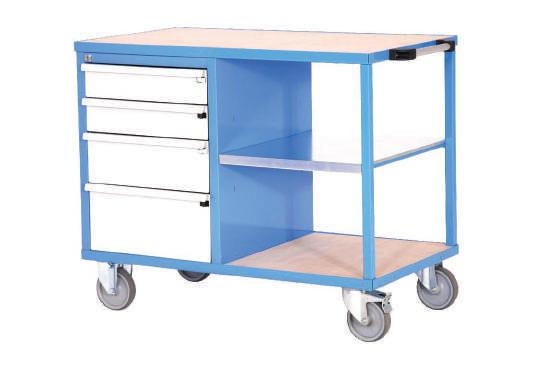

CHARIOTS PORTE-OUTILS

Tube acier soudé.

Revêtement : plateau en bois 16 mm.

Dimension base : 1325 x 825 mm.

Double face en panneau grillagé de mailles 50 x 50 mm.

Roues : 2 roues fixes + 2 roues pivotantes Ø 200 mm.

Chariot simple face ou double face.

Grillage robuste à maille soudée de 50 x 50.

Fil ø 4mm pour accrochage des accessoires.

2 roulettes fixes + 2 roulettes pivotantes à blocage, conformément à la norme européenne EN 1757-3.

Roues ø 200 mm à bandage caoutchouc.

Surface d’accrochage : L. 1300 x H. 1400 max

Finition Epoxy Bleu RAL 5019 et jaune RAL 1028.

Produit Charge (kg) Dim. Utiles L x l (mm) Dim. hors-tout L x I x h (mm) Hauteur sol/niveaux (mm) ø Roues (mm) Type Poids (kg) Référence 1 400 2 x (1200 x 950) 1380 x 825 x 1310 280 200 Caout. superélastique 61 8MCX PP14 D1N505

400 Kg 1 Charge 20 kg Charge 20 kg Charge 15 kg Charge 15 kg Charge 25 kg l 200 mm 8MOP CX01 X0N505 l 250 mm 8MOP CX02 X0N505 l 250 mm 8MOP CX03 X0N505 395 x 105 x 110 mm 8MOP CX04 X0N505 l 580 mm 8MOP CX05 XON

500 Kg Tôle support pour bacs à bec Tablette bac tôle étanche Bras crémaillère Bras tubulaire cintré Bras tubulaire Boîte en tôle Désignation Dim. hors-tout L x P x H (mm) Charge (kg) Commentaire Référence 2 Chariot porte-outils simple face 1688 x 810 x 1785 500 Larg. embase : 1 x 400 CXPO 15 D1N-5019 3 Chariot porte-outils double face 1688 x 810 x 1785 500 Larg. embase : 2 x 250 CXPO 25 D1N-5019 ACCESSOIRES Bras tubulaire L 250 20 ø tube : 20 mm CXBT 20 X0N-5019 Bras tubulaire cintré L 250 20 ø tube : 20 mm CXBC 20 X0N-5019 Bras crémaillère L 345 15 6 positions CXBC 15 X0N-5019 Boîte en tôle 400 x 110 x 112 15 395 x 105 x 110 utile CXBT 15 X0N-5019 Tôle support pour bacs à bec L 580 15 Vendue sans bacs CXBB 15 X0N-5019 Tablette bac tôle étanche 1400 x 250 x 30 40 Capacité 10 L CXTB 40 X0N-5019 2 3 Suggestion de présentation, accessoires à commander séparément.

CHARIOTS RÂTELIER

Deux solutions en une pour manutentionner tubes, tasseaux, moulures, gaines ou profils divers et de différentes longueurs.

Bras avec butées de hauteur de 60 mm, réglables en hauteur au pas de 50 mm. 2 roulettes fixes + 2 roulettes pivotantes à blocage conformément à la norme européenne EN 1757-3 (sécurité des chariots de manutention)

Roues ø 200 mm à bandage caoutchouc.

Hauteur utile des colonnes : 1480 mm.

Chariot livré démonté.

Finition peinture Epoxy Bleu RAL 5019 et jaune RAL 1028.

FONCTION HORIZONTALE

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 27

FONCTION

Produit Simple face Charge (kg) Dim. hors-tout L x P x H (mm) Zone de dépose L x P Equipement Référence 1 500 1688 x 810 x 1785 1500 x 380 (1x) 1 x 6 bras CRHR 15D1N-5019 Options supplémentaires : Bras sans butée 40 L.400 CRBS 40X0N-5019 Butée pour bras H.60 CRBB 60X0N-1028 Produit Double face Charge (kg) Dim. hors-tout L x P x H (mm) Zone de dépose L x P Equipement Référence 1 500 1688 x 810 x 1785 1500 x 230 (2x) 2 x 6 bras CRHR 25D1N-5019 Options supplémentaires : Bras sans butée 40 L.250 CRBS 25X0N-5019 Butée pour bras H.60 CRBB 60X0N-1028 Produit Simple face Charge (kg) Dim. hors-tout L x P x H (mm) Zone de dépose L x P Equipement Référence 2 500 1688 x 810 x 1785 1500 x 380 (1x) 1 x 6 bras CRVT 15D1N-5019 Options supplémentaires : Longeron L.1300 CRLG 13X0N-1028 Bras sans butée 20 L.400 CRBS 20X0N-5019 Butée pour bras H.60 CRBB 60X0N-1028 Produit Double face Charge (kg) Dim. hors-tout L x P x H (mm) Zone de dépose L x P Equipement Référence 2 500 1688 x 810 x 1785 1500 x 230 (2x) 2 x 6 bras CRVT 25D1N-5019 Options supplémentaires : Longeron L.1300 CRGL 13X0N-1028 Bras sans butée 20 L.250 CRBS 21X0N-5019 Butée pour bras H.60 CRBB 60X0N-1028 1 2

VERTICALE

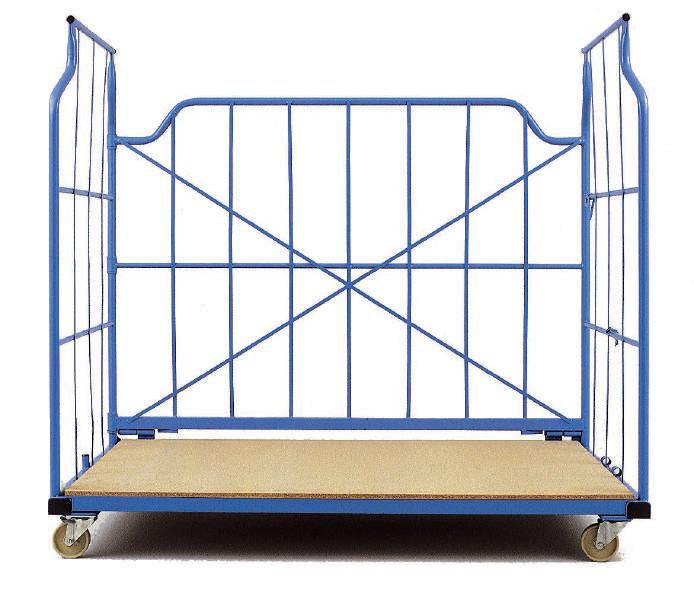

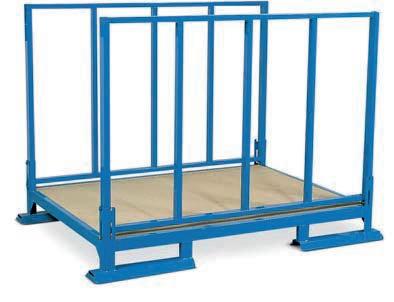

RACKS À PANNEAU

Chariot design, ergonomique et robuste. Racks à panneau à ridelles, réglables Ø 30 mm.

Roues avec bandage non tachant en élastomère thermoplastique et roulement à billes

Revêtement de la base en bois MDF épaisseur 10 mm stratifié noir

2 roulettes fixes + 2 roulettes pivotantes à frein ø 160 mm

Couleur des ridelles : bleu RAL 5012

Couleur de la base : gris RAL 7016

Options ridelle supplémentaire couleur bleue RAL 5012 :

hauteur 950 mm ref. 8MOP RP95 0512

hauteur 750 mm ref. 8MOP RP75 0512

hauteur 550 mm ref. 8MOP RP55 0512

Option rouleau ref : 8MOP RK50 X0N716

PINCES À PANNEAUX

Pinces pour le déplacement de panneaux et de tôles

Ouverture jusqu’à 150 mm

Finition peinture polyester bleu RAL 5005

Produit Charge Hauteur sol/ plateau (mm) Dim. Base Dim. Utiles L x l (mm) Dim. hors-tout L x I x h (mm) Roues Ridelles Poids (kg) Référence 1 300 / 1320 x 807 1290 x 800 x 950 1320 x 807 x 1185 sans 30 8MCS PP0R X0N716 2 300 / 1320 x 807 1290 x 800 x 950 1320 x 807 x 1185 avec 30 8MCS PP0R H2N716 3 300 / 1320 x 807 1290 x 800 x 950 1320 x 807 x 1185 avec 2 33 8MCS PP2R H2N512 4 300 / 1320 x 807 1290 x 800 x 950 1320 x 807 x 1185 sans 2 33 8MCS PP2R X0N512 5 250 100 400 x 120 400 x 450 x 450 200 14 8MRK PB51 D0N505 6 250 130 400 x 120 400 x 450 x 450 260 14 8MRK PB51 G0N505

250 Kg Roues caoutchouc semi-élastiques

200

mm 250 Kg Roues pneumatiques Ø 260 mm

300 Kg 5 6 Racks à panneau disponible en 500kg sur demande 3 2 1 4

CHARIOTS EMBOITABLES MÉCANO SOUDÉS - 250 KG OU 400 KG

Tube acier Ø 30 mm, 2 dimensions de plateaux

Roues : caoutchouc semiélastique et roulements à billes 2 roues fixes + 2 roues pivotantes

Finition peinture polyester bleu RAL 5005

Revêtement : plateau en bois 15 mm

Tableau écritoire format A4

Ref: 8MOP TA25 X0N505

à vide, le plateau se relève automatiquement pour l’emboîtement d’autres chariots

CHARIOTS EMBOITABLES 2 PLATEAUX - 300 KG

Chariot galvanisé, 2 plateaux en fil

Roues : caoutchouc, 4 roues pivotantes Ø 125 mm

Plateau supérieur relevable pour un gain de place lors de l’emboîtement (charge 100kg sur le plateau supérieur)

CHARIOT PORTE-ROULEAUX

Support tubulaire incurvé

polyester bleu

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 29 Produit Charge (kg) Dim. Utiles L x l (mm) Dim. hors-tout L x I x h (mm) Référence 1 250 1000 x 550 1110 x 650 x 960 sans 240 125 19 8MGE SR13 D1N505 2 400 1280 x 620 1370 x 770 x 975 sans 320 200 35 8MGE SR17 D1N505 3 250 1000 x 550 1110 x 650 x 1800 avec 240 125 27 8MGE AR13 D1N505 4 400 1280 x 620 1370 x 770 x 1800 avec 320 200 45 8MGE AR17 D1N505 5 300 725 x 408 1030 x 530 x 1020 - - - 22 8MGE JA10 D4NZNG 6 400 1600 x 520 1800 x 520 x 500 - 490 400 15 8MLK TA15 D0N505 7 400 1600 x 520 1800 x 520 x 500 490 400 pneumatique 15 8MLK TA15 G0N505

400 Kg Roues Ø 200 mm

3 2

300 Kg

Finition

superélastique

Empattement

400 Kg 6 Plateau

1 250

250 Kg Roues Ø 125 mm 4

peinture

RAL 5005 Roues : Pneumatique ou

Ø 400 mm

415 mm

supérieur sans rebord

Kg Roues Ø 125 mm

Ø 200 mm

400

Roues

CHARIOTS PORTE PNEUS

Un incontournable des garages ou SAV.

2 niveaux de pose tubulaires (entraxe barre de pose : 405 mm).

Longueur utile de pose 900 mm.

Hauteur utile de pose 770 mm.

Finition peinture polyester bleu RAL 5005

Chariots en acier inoxydable avec renforts dans les angles.

Produit Charge (kg) Dim. Utiles L x l (mm) Dimensions plateaux (mm) Distance entre plateaux (mm) Dim. hors-tout L x I x h (mm) Hauteur sol/ niveaux (mm) ø Roues (mm) Roues Poids (kg) Référence 1 300 2 x L 900 - - 955 x 620 x 1630 365/1170 160 Caout. semiélastique 24 8MCX PN21 D1N505 2 120 - 830 x 510 570 920 x 600 x 945 - - - 10 8MTP IN29 D1NIOX 3 120 830 x 510 275 920 x 600 x 945 - - - 13 8MTP IN39 D1NIOX

300 Kg 1

CHARIOTS INOX 2 ET 3 PLATEAUX - 125 KG Entretien facile.

2 3

4 roues directionnelles dont 2 avec frein.

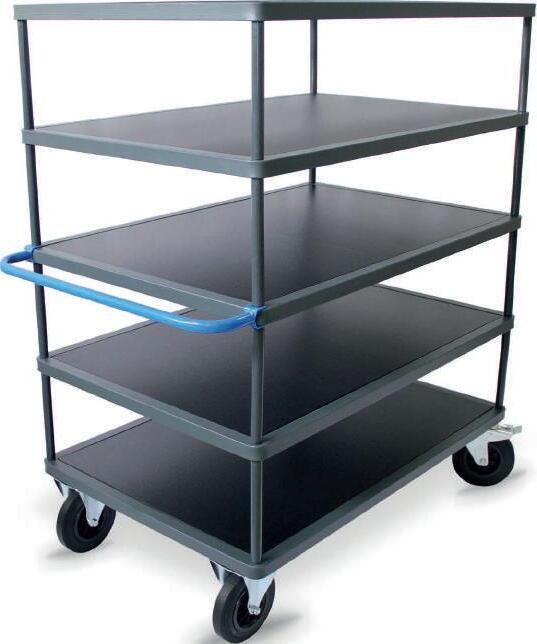

CHARIOTS 2 À 5 PLATEAUX - 200 KG

Chariots multi-usages pour la préparation et l’approvisionnement à 2, 3 et 5 plateaux amovibles avec rebord de 17 mm.

4 roulettes pivotantes de Ø 125 mm à oeil en caoutchouc semi-élastique gris non tachant avec pare-fil dont 2 à blocage.

Finition peinture polyester bleu RAL 5005

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 31

Produit Charge (kg) Dim. Utiles L x l (mm) Dim. hors-tout L x I x h (mm) Espaces utiles entre plateaux (mm) H. plateaux (mm) Poids (kg) Référence 1 200 790 x 470 880 x 525 x 905 550 220/800 19 8MTP MB23 D5N505 2 200 790 x 470 880 x 525 x 905 260 220/510/800 25 8MTP MB33 D5N505 3 200 790 x 470 880 x 525 x 1255 190 225/450/670/890/1110 26 8MTP MB57 D5N505 1 2 3 Plateaux en bois épaisseur 10mm.

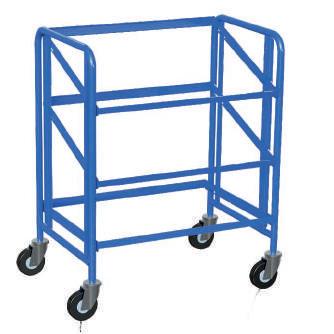

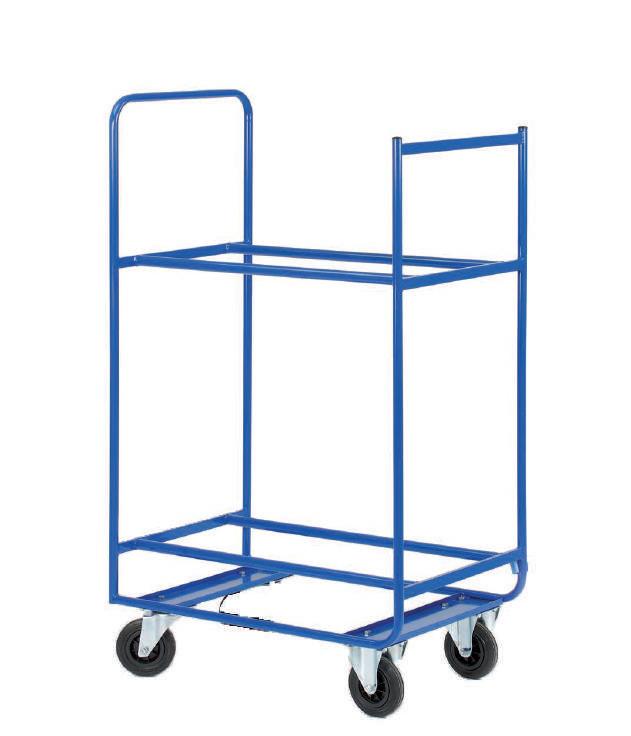

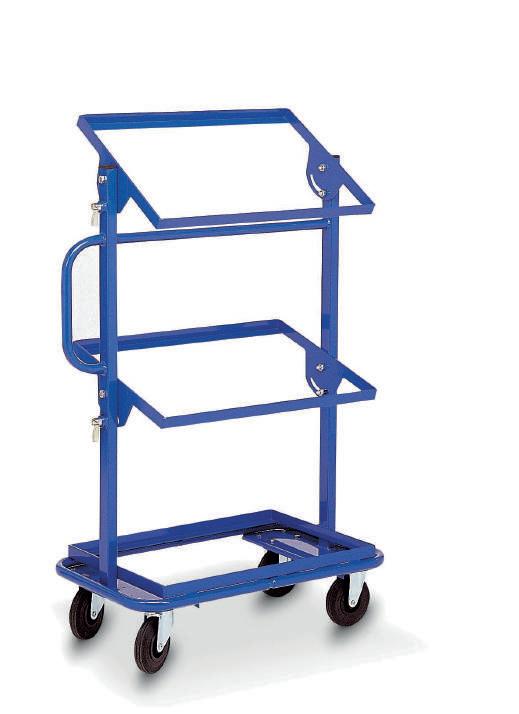

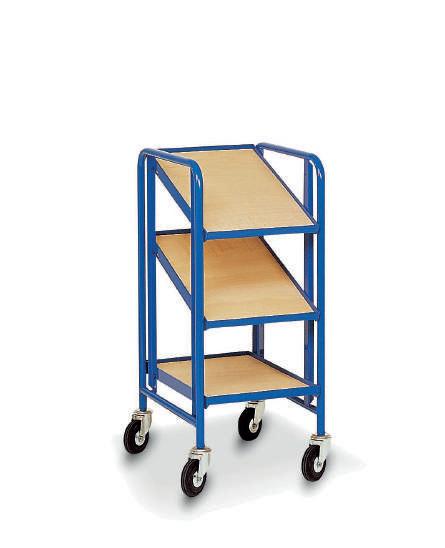

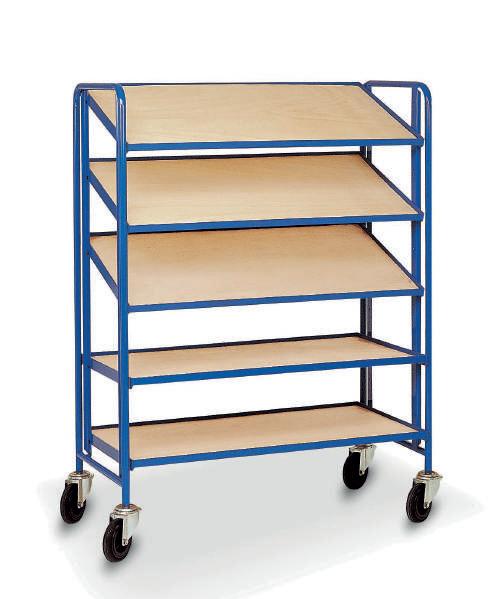

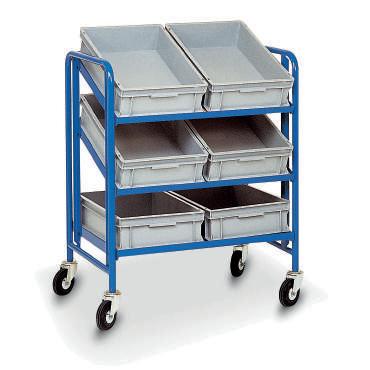

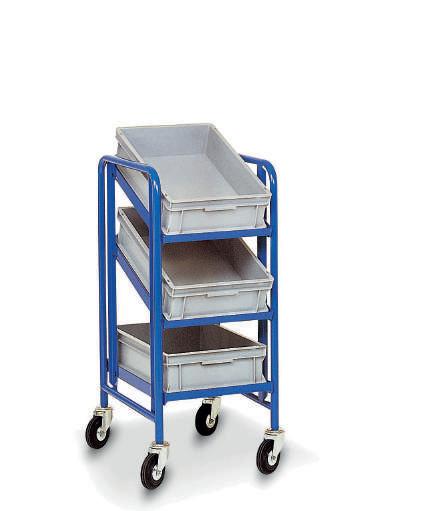

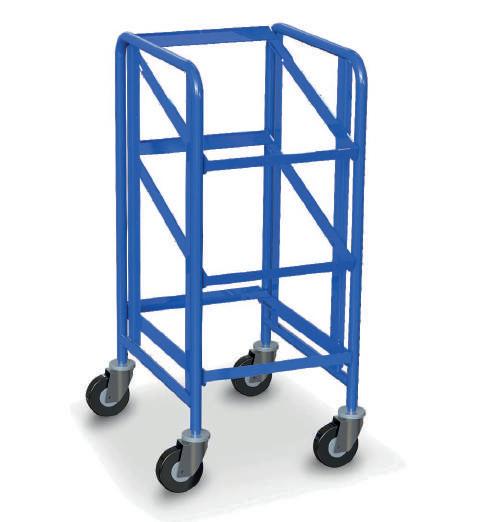

CHARIOTS À SUPPORTS FIXES OU INCLINABLES 3 BACS - 200 KG

Pour le rangement de 3 bacs normes Europe max.

L 600 x l 400 x h 430 mm

Roues : Caoutchouc semi-élastique 2 fixes + 2 roues pivotantes Ø 125 mm

Supports fixes ou inclinables des deux côtés (15° ou 30°) verrouillables par verrou à ressort

Produit Type de supports H Supports (mm) Dim. hors-tout L x I x h (mm) Référence Référence 1 Profilé sans bacs/bois 215/660/1150 820 x 450 x 1150 8MBP HP11 D1N505 8MBP HR11 D1N505 2 Bois sans bac 215/660/1150 820 x 450 x 1150 8MBP HP12 D1N505 8MBP HR12 D1N505 3 Profilé avec bac 215/660/1150 820 x 450 x 1150 8MBP HP13 D1N505 8MBP HR13 D1N505 Finition peinture polyester bleu RAL 5005 1 2 3 Support fixe Support inclinable 200 Kg

SUPPORTS RÉGLABLES OU INCLINABLES 3 BACS - 200 KG

Pour le rangement de 3 bacs normes Europe max.

L 600 x l 400 ou L 400 x l 300

Supports fixes ou inclinables des deux côtés de 20° réglables ou pas de 150 mm par boulonnage

Roues : Caoutchouc semi-élastique 4 roues pivotantes Ø 125 mm

Finition peinture polyester bleu

5005

SUPPORTS RÉGLABLES OU INCLINABLES 6 BACS - 200 KG

Pour le rangement de 3 bacs normes Europe max.

L 600 x l 400 ou L 400 x l 300

Roues : Caoutchouc semi-élastique 4 roues pivotantes Ø 125 mm

Supports fixes ou inclinables des deux côtés de 20° réglables ou pas de 150 mm par boulonnage

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 33

RAL

200 Kg Produit Type de supports H supports (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x I x h (mm) Poids (kg) Référence 1 Profilé sans bacs/bois 330/585/885 410 x 610 530 x 655 x 1120 24 8MBP VT13 D4N505 2 Bois sans bac 330/585/885 410 x 610 530 x 655 x 1120 30 8MBP VT12 D4N505 3 Profilé avec bac 330/585/885 410 x 610 530 x 655 x 1120 27 8MBP VT11 D4N505 4 Profilé sans bacs/bois 330/585/885 820 x 610 940 x 655 x 1120 29 8MBP VT21 D4N505 5 Bois sans bac 330/585/885 820 x 610 940 x 655 x 1120 37 8MBP VT22 D4N505 6 Profilé avec bac 330/585/885 820 x 610 940 x 655 x 1120 30 8MBP VT23 D4N505

Finition

bleu RAL 5005 1 2 3 4 5 6 200 Kg

peinture polyester

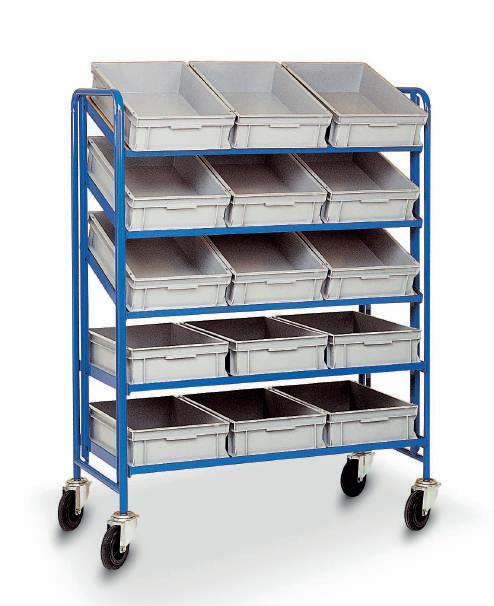

SUPPORTS RÉGLABLES OU INCLINABLES 15 BACS - 200 KG

Pour le rangement de 3 bacs normes Europe max.

L 600 x l 400 ou L 400 x l 300

Roues

Caoutchouc semi-élastique 4 roues pivotantes Ø 160 mm

Supports fixes ou inclinables des deux côtés de 20° réglables ou pas de 150 mm par boulonnage

34 Produit Type de supports H supports (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x I x h (mm) Poids (kg) Référence 1 Profilé sans bacs/bois 365/670/930/1230/1535 1240 x 610 1415 x 670 x 1760 53 8MBP VT31 D4N505 2 Bois sans bac 365/670/930/1230/1535 1240 x 610 1415 x 670 x 1760 68 8MBP VT32 D4N505 3 Profilé avec bac 365/670/930/1230/1535 1240 x 610 1415 x 670 x 1760 80 8MBP VT33 D4N505

Finition

RAL 5005 1 2 3 200 Kg

peinture polyester bleu

COMPOSEZ VOTRE CHARIOT EN FONCTION DE VOS BESOINS

Ajoutez les étagères de votre choix

Etagères réglables au pas de 50mm. Panachage possible des différents types d’étagères de même dimension pour un même chariot.

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 35 Produit Charge (kg) Dim. utiles L x l (mm) Dim. hors-tout L x l x h (mm) Version hauteur utile (mm) Poids (Kg) Hauteur sol/ plateau (mm) Ø roues (mm) Références 1 500 1000 x 680 x 900 1170 x 725 x 1235 900 44 280 200 8MHK TU11 D1N505 2 500 1200 x 780 x 900 1370 x 825 x 1235 900 50 280 200 8MHK TU21 D1N505 3 500 1000 x 680 x 1400 1170 x 725 x 1735 1400 43 280 200 8MHK TU31 D1N505 4 500 1200 x 780 x 1400 1370 x 825 x 1735 1400 48 280 200 8MHK TU51 D1N505 5 500 1000 x 680 x 1400 1170 x 725 x 1735 1400 57 280 200 8MHK MA31 D1N505 6 500 1200 x 780 x 1400 1370 x 825 x 1735 1400 65 280 200 8MHK MA51 D1N505 Produit Étagère (unitaire) Dim. utiles 1000 x 680 mm Dim. utiles 1200 x 780 mm 7 Etagère 60kg sans rebord 8MOP HK01 X0N505 8MOP HK02 X0N505 8 Etagère 60kg avec rebord 8MOP HK11 X0N505 8MOP HK12 X0N505 9 Etagère 60kg inclinée avec rebord 8MOP HK31 X0N505 8MOP HK32 X0N505 10 Etagère 100kg sans rebord 8MOP HK21 X0N505 8MOP HK22 X0N505

Choisissez votre structure et votre dimension

1 3 5 2 4 6 7 8 9 10 Etagères

rebord Etagères 60kg

avec rebord Etagères 100kg sans rebord

Chariot 4 côtés ouverts Hauteur utile 900mm Chariot 4 côtés ouverts Hauteur utile 1400mm Chariot 3 côtés mailles Hauteur utile 1400mm

60kg sans

avec

inclinée

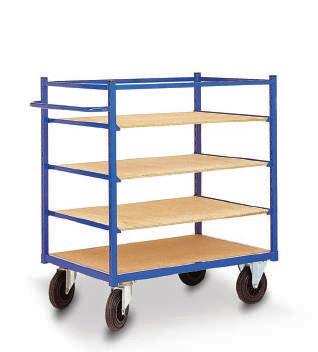

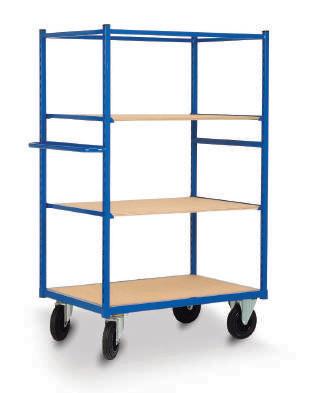

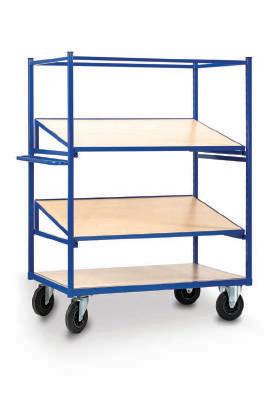

CHARIOTS PRÉ-COMPOSÉS - OUVERT OU MAILLÉ

Charge : 500kg.

Chariots pré-composés avec étagères 60kg ou étagères inclinées en version totalement ouverte ou 3 côtés mailles soudées (200 x 100 x 5).

2 dimensions standard : 1000 x 680 ou 1200 x 780mm.

1er niveau fixe (bois encastré dans châssis tubulaire) à 280mm du sol, autres niveaux/étagères réglables au pas de 50mm sur une hauteur utile de 900mm ou 1400mm.

Possibilité de rajouter des étagères

36 Possibilité de rajouter des étagères Produit Charge (kg) Dim. utiles L x l x h (mm) Dim. hors-tout L x l x h (mm) Version hauteur utile (mm) Poids (Kg) Nombre et type d’étagères réglables Ø roues (mm) Références 1 500 1000 x 680 x 900 1170 x 725 x 1235 900 62 3 x horizontale 60kg sans rebord 200 8MHK TU34 D1N505 2 500 1200 x 780 x 900 1370 x 825 x 1235 900 80 3 x horizontale 60kg sans rebord 200 8MHK TU54 D1N505 3 500 1000 x 680 x 1400 1170 x 725 x 1735 1400 55 2 x horizontale 60kg sans rebord 200 8MHK TU33 D1N505 4 500 1200 x 780 x 1400 1370 x 825 x 1735 1400 61 2 x horizontale 60kg sans rebord 200 8MHK TU53 D1N505 5 500 1000 x 680 x 1400 1170 x 725 x 1735 1400 63 2 x inclinée 60kg avec rebord 200 8MHK VU33 D1N505 6 500 1200 x 780 x 1400 1370 x 825 x 1735 1400 68 2 x inclinée 60kg avec rebord 200 8MHK VU53 D1N505 7 500 1000 x 680 x 1400 1170 x 725 x 1735 1400 60 5 x horizontale 60kg sans rebord 200 8MHK TU36 D1N505 8 500 1200 x 780 x 1400 1370 x 825 x 1735 1400 96 5 x horizontale 60kg sans rebord 200 8MHK TU56 D1N505 9 500 1000 x 680 x 1400 1170 x 725 x 1735 1400 71 2 x horizontale 60kg sans rebord 200 8MHK MA33 D1N505 10 500 1200 x 780 x 1400 1370 x 825 x 1735 1400 79 2 x horizontale 60kg sans rebord 200 8MHK MA53 D1N505

1 2

Chariot 4 côtés ouverts H.u.900mm 4 niveaux dont 3 réglables

3 5 7 9

Chariot 4 côtés ouverts H.u.1400mm 3 niveaux dont 2 réglables Chariot 4 côtés ouverts H.u.1400mm 3 niveaux dont 2 réglables/inclinés Chariot 4 côtés ouverts H.u.1400mm 6 niveaux dont 5 réglables Chariot 3 côtés maille H.u.1400mm 3 niveaux dont 2 réglables

COMPOSEZ VOTRE CHARIOT EN FONCTION DE VOS BESOINS

Chariots multi-niveaux 500kg à composer en fonction de vos besoins.

Structure entièrement mécano-soudée avec montants pré-percés au pas de 50mm.

2 côtés largeur grillagés ou 3 côtés grillagées .

1 barre de poussée en tube Ø 25mm.

2 roulettes fixes + 2 pivotantes en caoutchouc semiélastique de Ø 200mm.

Choisissez votre structure et votre dimension

Ajoutez les étagères de votre choix

Etagères réglables au pas de 50mm. Panachage possible des différents types d’étagères de même dimension pour un même chariot.

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 37 Produit Charge (kg) Dim. utiles L x l x h (mm) Dim. hors-tout L x l x h (mm) Poids (Kg) Hauteur sol/ plateau (mm) Ø roues (mm) Références 1 500 1000 x 680 x 1400 1170 x 725 x 1735 58 280 200 8MHK GE31 D1N505 2 500 1200 x 780 x 1400 1370 x 825 x 1735 66 280 200 8MHK GE51 D1N505 3 500 1000 x 680 x 1400 1170 x 725 x 1735 60 280 200 8MHK GR31 D1N505 4 500 1200 x 780 x 1400 1370 x 825 x 1735 68 280 200 8MHK GR51 D1N505 Produit Étagère (unitaire) Dim. utiles 1000 x 680 mm Dim. utiles 1200 x 780 mm 5 Etagère 60kg sans rebord 8MOP HK01 X0N505 8MOP HK02 X0N505 6 Etagère 60kg avec rebord 8MOP HK11 X0N505 8MOP HK12 X0N505 7 Etagère 60kg inclinée avec rebord 8MOP HK31 X0N505 8MOP HK32 X0N505 8 Etagère 100kg sans rebord 8MOP HK21 X0N505 8MOP HK22 X0N505

6 7 8

Etagères 60kg sans rebord Etagères 60kg avec rebord Etagères 60kg inclinée avec rebord Etagères 100kg sans rebord 3

4 2 Chariot 3 côtés mailles Chariot 2 côtés grillagés

Hauteur utile 1400mm

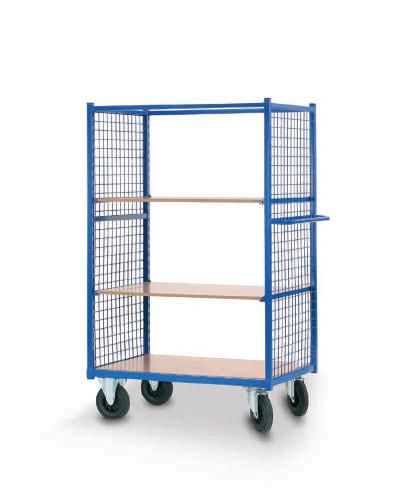

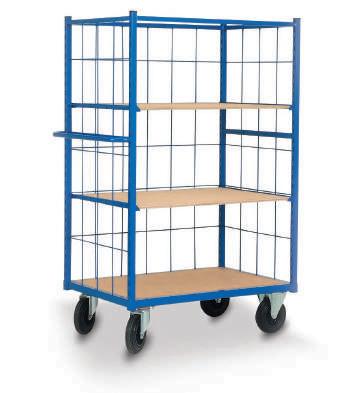

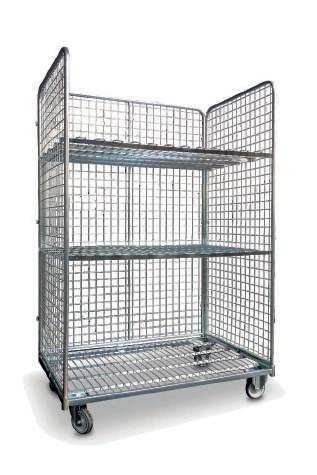

CHARIOTS PRÉ-COMPOSÉS GRILLAGÉS

Charge : 500kg. Chariots pré-composés avec étagères 60kg ou étagères inclinées.

Possibilité de rajouter des étagères.

2 modèles (habillage 2 côtés largeur grillagés ou 3 côtés grillagés) dans 2 dimensions standard : 1000 x 680 ou 1200 x 780mm.

1er niveau fixe (bois encastré dans châssis tubulaire) à 280mm du sol, autres niveaux/étagères réglables au pas de 50mm).

38 Possibilité de rajouter des étagères Produit Charge (kg) Dim. utiles L x l (mm) Dim. hors-tout L x l x h (mm) Hauteur sol/ plateau (mm) Poids (Kg) Nombre et type d’étagères réglables Ø roues (mm) Références 1 500 1000 x 680 x 1400 1170 x 725 x 1735 280 74 2 x horizontale 60kg sans rebord 200 8MHK GE33 D1N505 2 500 1200 x 780 x 1400 1370 x 825 x 1735 280 82 2 x horizontale 60kg sans rebord 200 8MHK GE53 D1N505 3 500 1000 x 680 x 1400 1170 x 725 x 1735 280 74 2 x inclinée 60kg avec rebord 200 8MHK VE33 D1N505 4 500 1200 x 780 x 1400 1370 x 825 x 1735 280 82 2 x inclinée 60kg avec rebord 200 8MHK VE53 D1N505 5 500 1000 x 680 x 1400 1170 x 725 x 1735 280 74 2 x horizontale 60kg sans rebord 200 8MHK GR33 D1N505 6 500 1200 x 780 x 1400 1370 x 825 x 1735 280 82 2 x horizontale 60kg sans rebord 200 8MHK GR53 D1N505 7 500 1000 x 680 x 1400 1170 x 725 x 1735 280 74 2 x inclinée 60kg avec rebord 200 8MHK VR33 D1N505 8 500 1200 x 780 x 1400 1370 x 825 x 1735 280 82 2 x inclinée 60kg avec rebord 200 8MHK VR53 D1N505

1 5 7 3 2 6 8 4 Chariot

grillagés

niveaux

réglables

2 côtés

dont 2

Chariot 3 côtés grillagés 3 niveaux dont 2 réglables Chariot 3 côtés grillagés 3 niveaux dont 2 réglables/inclinés Chariot 2 côtés grillagés 3 niveaux dont 2 réglables/inclinés

COMPOSEZ VOTRE CHARIOT EN FONCTION DE VOS BESOINS

Chariots multi-niveaux 500kg à composer en fonction de vos besoins.

Structure entièrement mécano-soudée avec montants pré-percés au pas de 50mm.

3 côtés grillagés + 2 portes : ouverture classique à 180° (avec barre de poussée en tube Ø 25mm ) ou ouverture totale à 270° (sans barre de poussée).

2 roulettes fixes + 2 pivotantes en caoutchouc semiélastique de Ø 200mm

Choisissez votre structure et votre dimension

Ajoutez les étagères de votre choix

Etagères réglables au pas de 50mm.

Panachage possible des différents types d’étagères de même dimension pour un même chariot.

Sécurisez votre chariot

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 39 Produit Charge (kg) Dim. utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (Kg) Hauteur sol/ plateau (mm) Ø roues (mm) Ouverture porte Références 1 500 1000 x 680 x 1400 1170 x 760 x 1735 72 280 200 180° 8MHK GP31 D1N505 2 500 1200 x 780 x 1400 1370 x 860 x 1735 75 280 200 180° 8MHK GP51 D1N505 3 500 1000 x 680 x 1400 1170 x 770 x 1735 82 280 200 270° 8MHK GT31 D1N505 4 500 1200 x 780 x 1400 1370 x 870 x 1735 85 280 200 270° 8MHK GT51 D1N505 Produit Étagère (unitaire) Dim. utiles 1000 x 680 mm Dim. utiles 1200 x 780 mm 5 Etagère 60kg sans rebord 8MOP HK01 X0N505 8MOP HK02 X0N505 6 Etagère 60kg avec rebord 8MOP HK11 X0N505 8MOP HK12 X0N505 7 Etagère 100kg sans rebord 8MOP HK21 X0N505 8MOP HK22 X0N505 Kit Sécurité Dim. utiles 1000 x 680 mm Dim. utiles 1200 x 780 mm Toit + fermeture par cadenas (non fournis) 8MOP HK91 X0N505 8MOP HK92 X0N505

5 6 7 Etagères

Etagères

60kg sans rebord

60kg avec rebord

100kg sans rebord

1 3 2 4

Chariot 3 côtés grillagés + 2 portes. Ouverture 180° Chariot 3 côtés grillagés + 2 portes. Ouverture totale 270°

CHARIOTS PRÉ-COMPOSÉS GRILLAGÉS AVEC PORTES

Charge : 500kg. Chariots pré-composés avec 2 étagères réglables (charge 60kg/étagère) 3 côtés grillagés avec 2 portes ouverture à 180° ou ouverture totale à 270° (sans poignée). 2 dimensions standard : 1000 x 680 ou 1200 x 780mm.

1er niveau fixe (bois encastré dans châssis tubulaire) à 280mm du sol, autres niveaux/étagères réglables au pas de 50mm. Possibilité de rajouter des

Chariot 3 côtés grillagés + 2 portes ouverture 180° 3 niveaux dont 2 réglables

Chariot 3 côtés grillagés + 2 portes ouverture totale 270° (sans poignée) 3 niveaux dont 2 réglables

OPTIONS POUR L’ENSEMBLE de la gamme multiniveaux HK

Poignée de traction à ressort. (option d’usine à mentionner à la commande)

8MOP TA30

Tablettes adaptables sur chariots avec poignée de 30 mm. Format A4 en tôle d’acier de 20/10e avec rebord de 15 mm. Format 305 x 210 mm. Fixation par boulons.

Grand choix de roulettes : non tachantes, pour mise en train...

Possibilité de mettre l’ensemble des chariots de la gamme HK en train : timon, accroche et roulettes adaptées Nous consulter

Possibilité de

Produit Charge (kg) Dim. utiles L x l (mm) Dim. hors-tout L x l x h (mm) Hauteur sol/ plateau (mm) Poids (Kg) Nombre et type d’étagères réglables Ø roues (mm) Références 1 500 1000 x 680 x 1400 1170 x 760 x 1735 280 84 2 x horizontale 60kg sans rebord 200 8MHK GP33 D1N505 2 500 1200 x 780 x 1400 1370 x 860 x 1735 280 96 2 x horizontale 60kg sans rebord 200 8MHK GP53 D1N505 3 500 1000 x 680 x 1400 1170 x 770 x 1735 280 86 2 x horizontale 60kg sans rebord 200 8MHK GT33 D1N505 4 500 1200 x 780 x 1400 1370 x 870 x 1735 280 102 2 x horizontale 60kg sans rebord 200 8MHK GT53 D1N505 1 3 2 4

étagères

rajouter des étagères

XON505

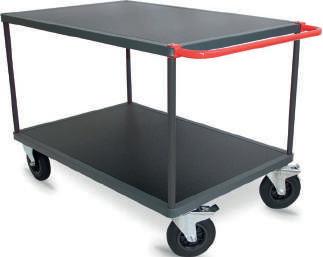

SERVANTES D’ATELIER 2 PLATEAUX - 150 KG

Construction châssis en tube d’acier carré soudé de 25 x 25 x 2 mm.

Version avec revêtement caoutchouc sur les plateaux tôlés (uniquement).

4 roulettes pivotantes dont 2 à frein, en caoutchouc synthétique gris non tachant avec pare-fil.

Peinture polyester Gris RAL 7024.

2 plateaux fixes en tôle 15/10ème avec rebord de 37 mm.

Poignée en tube de ø 25 mm.

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 41

Mod. Plateau tôle Mod. Plateau tôle + caoutchouc Charge (kg) Dim. utile plateau sup Lxl (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Nb de plateaux H. utile entre plateaux (mm) Hauteur plateaux (mm) ø roues (mm) 1 8MSR ME23 S5N724 2 8MSR MC23 S5N724 150 710 x 410 710 x 410 880 x 455 x 895 2 560 285/890 100 3 8MSR ME28 E5N724 4 8MSR MC28 E5N724 150 795 x 455 710 x 410 895 x 455 x 875 2 560 260/875 75 5 8MSR ME29 E5N724 6 8MSR MC29 E5N724 150 710 x 410 710 x 410 1315 x 455 x 865 2 560 260/860 75 1 3 5 Plateaux métalliques Plateaux supérieur en bois Avec collecteur de déchets 150 Kg

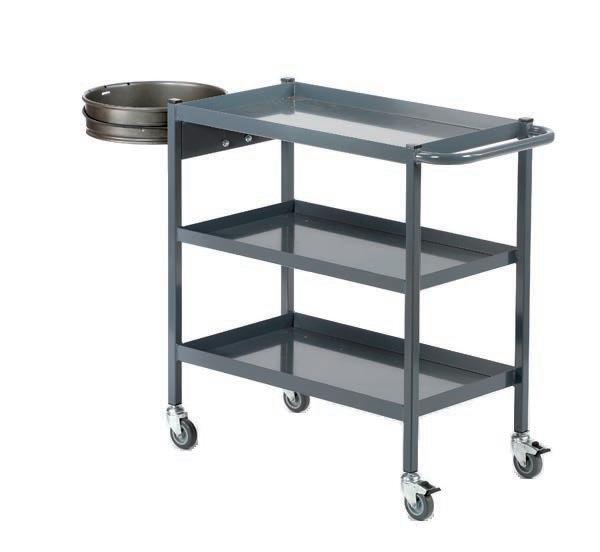

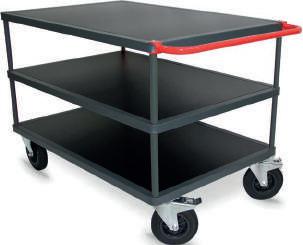

SERVANTES

D’ATELIER 3 PLATEAUX - 150 KG

Construction châssis en tube d’acier carré soudé de 25 x 25 x 2 mm.

Version avec revêtement caoutchouc sur les plateaux tôlés (uniquement).

4 roulettes pivotantes dont 2 à frein, en caoutchouc synthétique gris non tachant avec pare-fil.

Peinture polyester Gris RAL 7024.

3 plateaux fixes en tôle 15/10ème avec rebord de 37 mm.

Poignée en tube de ø 25 mm.

Mod. Plateau tôle Mod. Plateau tôle + caoutchouc Charge (kg) Dim. utile plateau sup Lxl (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Nb de plateaux H. utile entre plateaux (mm) Hauteur plateaux (mm) ø roues (mm) 1 8MSR ME33 S5N724 2 8MSR MC33 S5N724 150 710 x 410 710 x 410 880 x 455 x 895 3 260 285/585/890 100 3 8MSR ME38 E5N724 4 8MSR MC38 E5N724 150 795 x 455 710 x 410 895 x 455 x 875 3 260 260/560/875 75 5 8MSR ME39 E5N724 6 8MSR MC39 E5N724 150 710 x 410 710 x 410 1315 x 455 x 865 3 260 260/560/860 75 150 Kg

2 3

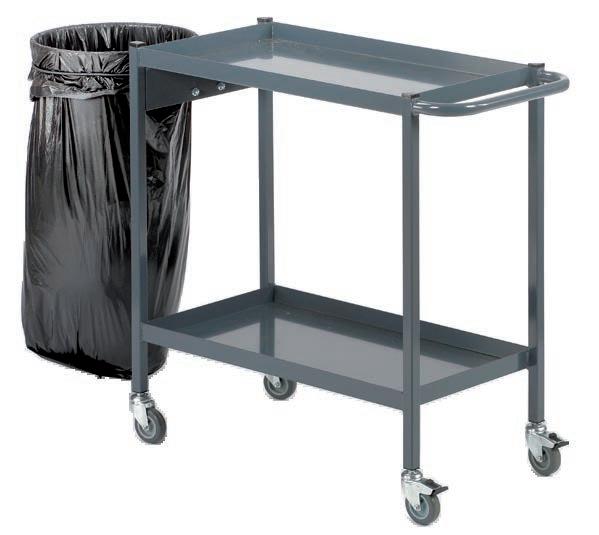

4 Avec collecteur de déchets Plateaux supérieur en bois Plateaux métalliques Version plateaux recouvert de caoucthouc anti-dérapant

Design & robuste

2 charges : 300kg ou 500 kg selon votre utilisation.

Modulable

3 plateformes standard, ajoutez des plateaux, des ridelles, des dossiers et sélectionnez vos options sur demande (caoutchouc antidérapant,…)

Sécurisée & ergonomique

Roues pivotantes à frein conforme à la norme européenne NF EN 17573. La hauteur des poignées a été spécialement étudiée pour faciliter les manœuvres.

En outre tous les chariots et servantes peuvent être équipés d’une roue électrique pour faciliter le déplacement.

Qualité de peinture française

5 ANS GARANTIE

DÉPART USINE

48/72H

POIGNÉES ERGONOMIQUES

ø 25 mm pour une bonne prise en main

Confort d’utilisation et maintien du corps droit avec une poignée à hauteur de poussée

Démontable avec choix de la poignée incurvée, droite ou verticale

Poignée incurvée : Hauteur : 1050 mm

Poignée droite : Hauteur : 900 mm

Poignée verticale : Hauteur : 900 à 1400 mm

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 43 1050 mm

900 mm 900 à 1400 mm

DÉCOUVREZ NOTRE GAMME DE SERVANTES PROFESSIONNELS MODULABLES...

TMS ANTI FLAT PACK* LIVRÉ EN

*Emballage à plat, produit à monter sauf servantes à plateaux hauts

COMPOSEZ VOTRE SERVANTE

SELON VOS BESOINS !

POIGNÉES ROUES

TPE non tachantes et roulement à billes 2 roues fixes + 2 roues pivotantes à frein

300 kg - Incurvées Tube Ø 25 mm

Version 300 kg : Ø 160 mm, Version 500 kg : Ø 200 mm

COLORIS

500 kg - Droites Tube Ø 25 mm

CHOISISSEZ VOTRE BASE

2 charges au choix :

3 dimensions possible :

800 x 600 mm

1000 x 700 mm

1200 x 800 mm

LE NOMBRE DE PLATEAUX

De 1 à 5 plateaux

Base : Gris RAL 7016

Poignées 300 kg : Bleu RAL 5012

Poignées 500 kg : Rouge RAL 3020

ET VOTRE REVÊTEMENT

Bois MDF 10 mm stratifié noir

Bois MDF 10 mm stratifié noir + caoutchouc antidérapant 3 mm

Bac Tôlé

étanche de 1 mm avec rebord de 10 mm pour servante de 2 et 3 plateaux

Bac Tôlé

étanche 1 mm avec rebord de 10 mm + caoutchouc antidérapant 3 mm pour servante de 2 et 3 plateaux

300 Kg 500 Kg

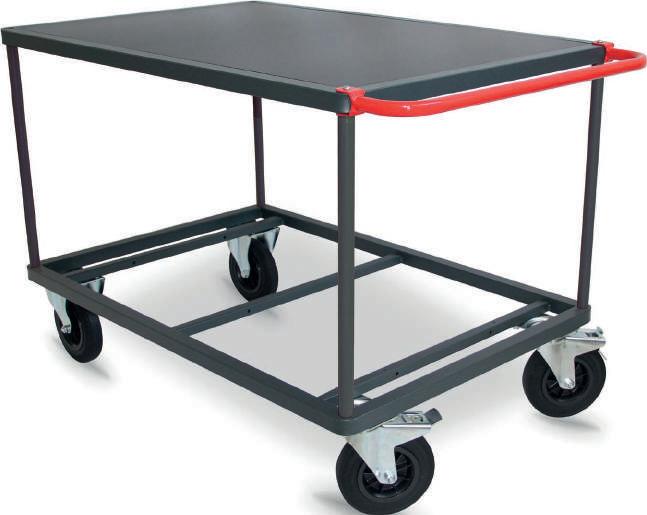

SERVANTES 1 PLATEAU - 300 KG OU 500 KG

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 45 CHOISISSEZ VOTRE MODÈLE 300 Kg Roues TPE Ø 160 mm Bois MDF 10 mm stratifié noir Bois MDF + caoutchouc antidérapant 300 KG - 1 PLATEAU Plateau bois Plateau bois + antidérapant Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (Kg) Référence Poids (Kg) Référence 800 x 600 764 x 600 913 x 600 x 1015 35 8MSS 11PB H2N716 36 8MSS 11PA H2N716 1000 x 700 964 x 700 1113 x 700 x 1015 36 8MSS 21PB H2N716 37 8MSS 21PA H2N716 1200 x 800 1164 x 800 1313 x 800 x 1015 38 8MSS 31PB H2N716 39 8MSS 31PA H2N716 500 KG - 1 PLATEAU Plateau bois Plateau bois + antidérapant Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (Kg) Référence Poids (Kg) Référence 800 x 600 800 x 600 913 x 600 x 880 37 8MSL 11PB H2N716 37 8MSL 11PA H2N716 1000 x 700 1000 x 700 1113 x 700 x 880 39 8MSL 21PB H2N716 39 8MSL 21PA H2N716 1200 x 800 1200 x 800 1313 x 800 x 880 41 8MSL 31PB H2N716 42 8MSL 31PA H2N716

500 Kg Roues TPE Ø 200 mm Emballage à plat, produit à montrer

SERVANTES 2 PLATEAUX - 300 KG OU

500 KG

BOIS OU BOIS + CAOUTCHOUC ANTI DÉRAPANT

TÔLÉE OU TÔLÉE + CAOUTCHOUC ANTI DÉRAPANT

Espace entre les deux plateaux : 560 mm

300 Kg Roues TPE Ø 160 mm 500 Kg Roues TPE Ø 200 mm 500 KG - TÔLÉE 2 PLATEAUX Tôlée Tôlée + antidérapant Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (Kg) Réfé rence Poids (Kg) Référence 800 x 600 800 x 600 913 x 600 x 880 36 8MSL 12PT H2N716 37 8MSL 12TA H2N716 1000 x 700 1000 x 700 1113 x 700 x 880 42 8MSL 22PT H2N716 44 8MSL 22TA H2N716 1200 x 800 1200 x 800 1313 x 800 x 880 51 8MSL 32PT H2N716 52 8MSL 32TA H2N716 300 KG - TÔLÉE 2 PLATEAUX Tôlée Tôlée + antidérapant Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (Kg) Référence Poids (Kg) Référence 800 x 600 764 x 600 913 x 600 x 1015 29 8MSS 12PT H2N716 30 8MSS 12TA H2N716 1000 x 700 964 x 700 1113 x 700 x 1015 36 8MSS 22PT H2N716 37 8MSS 22TA H2N716 1200 x 800 1164 x 800 1313 x 800 x 1015 44 8MSS 32PT H2N716 46 8MSS 32TA H2N716 500 KG - 2 PLATEAUX Plateau bois Plateau bois + antidérapant Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (Kg) Référence Poids (Kg) Référence 800 x 600 800 x 600 913 x 600 x 880 30 8MSL 12PB H2N716 31 8MSL 12PA H2N716 1000 x 700 1000 x 700 1113 x 700 x 880 36 8MSL 22PB H2N716 37 8MSL 22PA H2N716 1200 x 800 1200 x 800 1313 x 800 x 880 45 8MSL 32PB H2N716 46 8MSL 32PA H2N716 300 KG - 2 PLATEAUX Plateau bois Plateau bois + antidérapant Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (Kg) Référence Poids (Kg) Référence 800 x 600 764 x 600 913 x 600 x 1015 24 8MSS 12PB H2N716 25 8MSS 12PA H2N716 1000 x 700 964 x 700 1113 x 700 x 1015 29 8MSS 22PB H2N716 30 8MSS 22PA H2N716 1200 x 800 1164 x 800 1313 x 800 x 1015 37 8MSS 32PB H2N716 38 8MSS 32PA H2N716 300 Kg Roues TPE Ø 160 mm 500 Kg Roues TPE Ø 200 mm Espace entre les deux plateaux : 560 mm CHOISISSEZ VOTRE MODÈLE Bois MDF 10 mm stratifié noir Bois MDF + caoutchouc antidérapant

CHOISISSEZ VOTRE MODÈLE Tôlée Tôlée + caoutchouc antidérapant

BOIS OU BOIS + CAOUTCHOUC ANTI DÉRAPANT

TÔLÉE OU TÔLÉE + CAOUTCHOUC ANTI DÉRAPANT

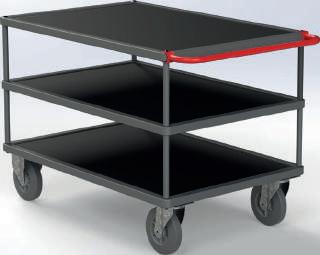

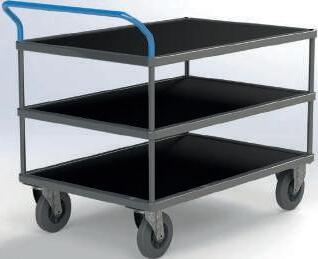

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 47 SERVANTES 3 PLATEAUX - 300 KG OU 500 KG 300 Kg Roues TPE Ø 160 mm 500 Kg Roues TPE Ø 200 mm 500 KG - TÔLÉE 3 PLATEAUX Tôlée Tôlée + antidérapant Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (Kg) Référence Poids (Kg) Référence 800 x 600 800 x 600 913 x 600 x 880 43 8MSL 13PT H2N716 43 8MSL 13TA H2N716 1000 x 700 1000 x 700 1113 x 700 x 880 53 8MSL 23PT H2N716 56 8MSL 23TA H2N716 1200 x 800 1200 x 800 1313 x 800 x 880 67 8MSL 33PT H2N716 70 8MSL 33TA H2N716 300 KG - TÔLÉE 3 PLATEAUX Tôlée Tôlée + antidérapant Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (Kg) Référence Poids (Kg) Référence 800 x 600 764 x 600 913 x 600 x 1015 35 8MSS 13PT H2N716 37 8MSS 13TA H2N716 1000 x 700 964 x 700 1113 x 700 x 1015 43 8MSS 23PT H2N716 46 8MSS 23TA H2N716 1200 x 800 1164 x 800 1313 x 800 x 1015 56 8MSS 33PT H2N716 59 8MSS 33TA H2N716 500 KG - 3 PLATEAUX Plateau bois Plateau bois + antidérapant Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (Kg) Référence Poids (Kg) Référence 800 x 600 800 x 600 913 x 600 x 880 38 8MSL 13PB H2N716 39 8MSL 13PA H2N716 1000 x 700 1000 x 700 1113 x 700 x 880 47 8MSL 23PB H2N716 48 8MSL 23PA H2N716 1200 x 800 1200 x 800 1313 x 800 x 880 60 8MSL 33PB H2N716 61 8MSL 33PA H2N716 300 KG - 3 PLATEAUX Plateau bois Plateau bois + antidérapant Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (Kg) Référence Poids (Kg) Référence 800 x 600 764 x 600 913 x 600 x 1015 35 8MSS 13P BH2N716 36 8MSS 13PA H2N716 1000 x 700 964 x 700 1113 x 700 x 1015 41 8MSS 23P BH2N716 43 8MSS 23PA H2N716 1200 x 800 1164 x 800 1313 x 800 x 1015 49 8MSS 33P BH2N716 50 8MSS 33PA H2N716 300 Kg Roues TPE Ø 160 mm 500 Kg Roues TPE Ø 200 mm Espace entre les deux plateaux : 263 mm CHOISISSEZ VOTRE MODÈLE Bois MDF 10 mm stratifié noir Bois MDF + caoutchouc antidérapant Espace entre les deux plateaux : 263 mm

CHOISISSEZ VOTRE MODÈLE Tôlée Tôlée + caoutchouc antidérapant

SERVANTES 3 PLATEAUX HAUTS - 300 KG OU 500 KG

CHOISISSEZ VOTRE MODÈLE Bois MDF 10 mm stratifié noir 300 KG - 3 PLATEAUX HAUTS Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (Kg) Référence 800 x 600 727 x 600 913 x 600 x 1450 33 8MSS 13HB H2N716 1000 x 700 927 x 700 1113 x 700 x 1450 39 8MSS 23HB H2N716 1200 x 800 1127 x 800 1313 x 800 x 1450 47 8MSS 33HB H2N716 Espace entre les deux plateaux : 560 mm 300 Kg Roues TPE Ø 160 mm 500 Kg Roues TPE Ø 200 mm Espace entre les deux plateaux : 560 mm 500 KG - 3 PLATEAUX HAUTS Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (Kg) Référence 800 x 600 727 x 600 913 x 600 x 1470 36 8MSL 13HB H2N716 1000 x 700 927 x 700 1113 x 700 x 1470 45 8MSL 23HB H2N716 1200 x 800 1127 x 800 1313 x 800 x 1470 62 8MSL 33HB H2N716 Emballage à plat, produit à monter

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 49 SERVANTES 5 PLATEAUX - 300 KG OU 500 KG CHOISISSEZ VOTRE MODÈLE Bois MDF 10 mm stratifié noir 300 KG - 5 PLATEAUX Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (Kg) Référence 800 x 600 727 x 600 913 x 600 x 1450 63 8MSS 15PB H2N716 1000 x 700 927 x 700 1113 x 700 x 1450 67 8MSS 25PB H2N716 1200 x 800 1127 x 800 1313 x 800 x 1450 74 8MSS 35PB H2N716 500 KG - 5 PLATEAUX Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (Kg) Référence 800 x 600 727 x 600 913 x 600 x 1470 76 8MSL 15PB H2N716 1000 x 700 927 x 700 1113 x 700 x 1470 82 8MSL 25PB H2N716 1200 x 800 1127 x 800 1313 x 800 x 1470 90 8MSL 35PB H2N716 Espace entre les deux plateaux : 263 mm 300 Kg Roues TPE Ø 160 mm 500 Kg Roues TPE Ø 200 mm Espace entre les deux plateaux : 263 mm

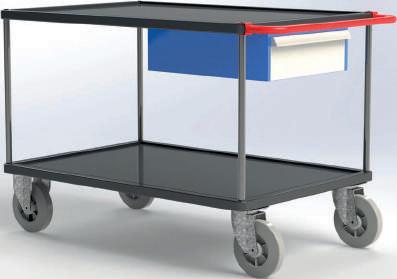

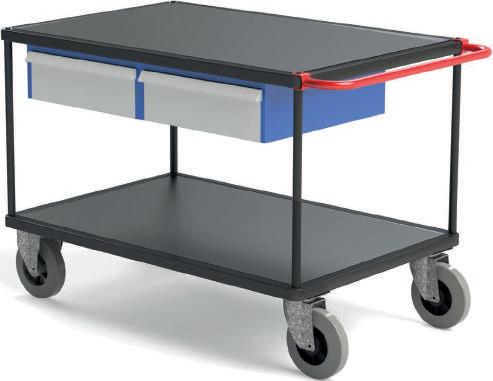

SERVANTES TÔLÉES - OPTION 1 OU 3 TIROIRS - FAÇADE

TIROIRS

SERVANTES TÔLÉES - OPTION 1 OU 3 TIROIRS - LATÉRAL

Peinture polyester Gris RAL 7016 Peinture polyester Gris RAL 7016 TIROIRS EN FAÇADE Format base (mm) Charge (kg) Caractéristiques Référence 1 TIROIR 800 x 700 40 max. Tiroir individuel de hauteur 150 mm 8M OPTF1T 1716 1000 x 600 8M OPTF1T 2716 1200 x 800 8M OPTF1T 3716 3 TIROIRS 800 x 700 3 tiroirs de hauteur 50/100/150 mm 8M OPTF3T 1716 1000 x 600 8M OPTF3T 2716 1200 x 800 8M OPTF3T 3716

EN LATÉRAL Format base (mm) Charge (kg) Caractéristiques Référence 1 TIROIR 800 x 700 40 max. Tiroir individuel de hauteur 150 mm 8M OPTL1T 1716 1000 x 600 8M OPTL1T 2716 1200 x 800 8M OPTL1T 3716 3 TIROIRS 800 x 700 3 tiroirs de hauteur 50/100/150 mm 8M OPTL3T 1716 1000 x 600 8M OPTL3T 2716 1200 x 800 8M OPTL3T 3716

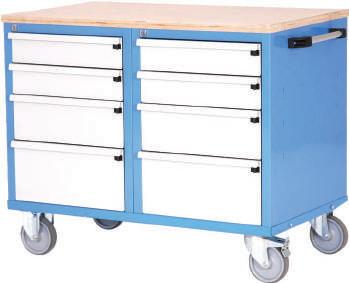

SERVANTES TÔLÉES - 2 BLOCS 1 TIROIR

SERVANTES TÔLÉES - 2 BLOCS 3 TIROIRS

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 51

Format base (mm) Charge (kg) Caractéristiques Référence 1000 x 600 40 max. 2 blocs de 1 tiroir de hauteur 150 mm 8M OPTL2B1T 1716 1200 x 800 8M OPTL2B1T 2716 Format base (mm) Charge (kg) Dim. hors-tout L x l x h (mm) Référence 1000 x 600 40 max 2 blocs de 3 tiroirs de hauteur 50/100/150 mm 8M OPTL2B3T 1716 1200 x 800 8M OPTL2B3T 2716

Peinture polyester Gris RAL 7016 Peinture polyester Gris RAL 7016 Tous nos blocs tiroirs sont vendus avec une fermeture par loquet de sécurité + serrures 2 clés.

SERVANTES 1 OU 2 PLATEAUX MÉLAMINÉS - 200 KG

Construction en tube d’acier mécano-soudé de 25 x 25mm.

Finition peinture polyester bleu

RAL 5005

Roues : caoutchouc synthétique non tachant avec pare-fil.

4 roues pivotantes dont 2 à frein ø

1 ou 2 plateaux fixes en mélaminé gris clair avec chants PVC antichocs.

Plateau supérieur : épaisseur 22 mm

Plateau inférieur : épaisseur 15 mm

SERVANTES 2 OU 3 PLATEAUX PLASTIQUES - 250 KG

2 ou 3 plateaux fixes en plastique.

Facile d’entretien : plateaux en plastique

Roues : caoutchouc synthétique non tachant avec pare-fil.

4 roues pivotantes dont 2 à frein ø 100 mm

200 KG - MÉLAMINÉ Nombre de plateaux Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) H. plateaux (mm) Poids (Kg) Référence 1 1 730 x 540 730 x 450 x 850 850 20 8MSR BS12 D5N505 2 2 730 x 450 x 850 250/850 23 8MSR BS22 D5N505 200 Kg 250 Kg 250 KG - PLASTIQUE Nombre de plateaux Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Espace entre les plateaux (mm) Poids (Kg) Référence 3 2 680 x 450 850 x 480 x 950 553 9 8MSR PL25 D2NNIR 4 3 915 x 520 1100 x 520 x 1020 275 19 8MSR PL36 D2NNIR

1 2 3 4

SERVANTES À PORTES OU À TIROIRS - 250 KG

Gamme de chariots équipés de caisson en tôle d’acier à porte ou de blocs tiroirs.

4 roulettes de ø 125 mm à bandage caoutchouc semi-élastique non tachant : 2 fixes et 2 pivotantes dont 1 à frein.

Dimensions hors tout du caisson : 490 x 600 mm.

Composition : 2 tiroirs de hauteur 100 mm, 1 tiroir de hauteur 150mm et 1 tiroir de hauteur 200mm.

Plateau supérieur de dim. utiles 960 x 560 mm en bois multiplis épaisseur 25 mm avec une poignée de manutention en tube aluminium.

Finition bleu RAL 5005 et gris RAL 7035.

Caisson à tiroirs avec 4 tiroirs de dimensions utiles (Lxl) : 385 x 520 x 90/140/190 mm.

Tiroirs montés sur glissières à billes simple extension (ouverture 70%).

Fermeture centralisée des caissons par serrure 2 clefs.

Caisson à porte avec 1 étagère galvanisée réglable, de dimensions utiles (Lxl) : 410 x 480 mm.

Dimensions hors tout du bloc tiroir (Lxl) : 475 x 550 x 608 mm.

Loquet de sécurité par tiroir. Charge maxi par tiroir : 40kg.

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 53 Produit Charge (kg) Composition Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Hauteur plateau (mm) Hauteur plateau supérieur (mm) ø Roues (mm) Poids (Kg) Référence 1 250 1 b. porte + 1 étagère 960 x 560 1015 x 560 x 800 185/490/800 800 125 65 KF CE18 D3N 2 250 1 b. 4 tiroirs + 1 étagère 960 x 560 1015 x 560 x 800 185/490/800 800 125 84 KF TE18 D3N 3 250 2 b. portes 960 x 560 1015 x 560 x 800 800 125 74 KF CC18 D3N 4 250 1 b. porte + 1 b. 4 tiroirs 960 x 560 1015 x 560 x 800 800 125 94 KF TC18 D3N 5 250 2 b. 4 tiroirs 960 x 560 1015 x 560 x 800 800 125 114 KF TT18 D3N

1 2 3 4 5

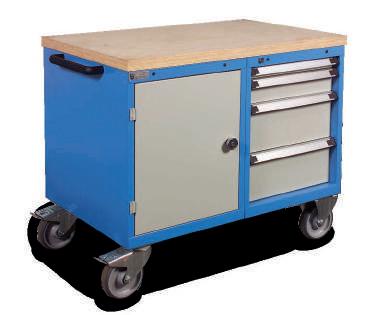

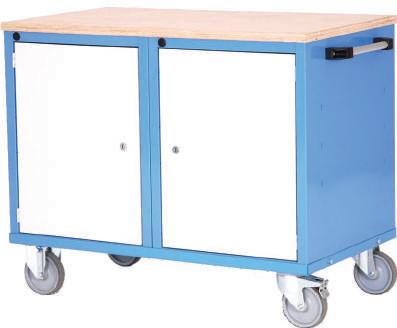

ÉTABLIS ROULANTS - 500 KG

Véritables établis roulants alliant rangement et poste de travail mobile, composés de blocs tiroirs ou portes.

Bloc 4 tiroirs : 1 tiroir de h 50 mm + 1 de 100 mm + 2 de 200 mm, charge par tiroir : 80kg UR. (glissières à double extensionouverture 100%)

Bloc Porte : 1 porte de h 550mm avec une étagère intermédiaire, charge par tablette : 50kg UR.

Finition bleu RAL 5005 et gris RAL 7035

BLOCS ROULANTS - TIROIRS OU PORTE

Équipés de 4 roulettes dont 2 fixes + 2 pivotantes à frein de ø 125 mm, d’une poignée de traction et d’un recouvrement Pégulan anti-griffes.

Bloc porte avec 1 étagère (50kg UR) ou bloc de tiroirs montés sur glissière à double extension (ouverture totale).

Charge par tiroir : 80 kg.

Finition bleu RAL 5005 et gris RAL 7035.

Produit Charge (kg) Composition Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Hauteur hors tout (mm) ø Roues (mm) Poids (Kg) Référence 1 500 1 b. 4 tiroirs + 1 b. porte 1010 x 660 870 150 79 ER PT10 S2N 2 500 2 b. 4 tiroirs 1010 x 660 870 150 130 ER TT20 S2N 3 500 2 b. porte 1010 x 660 870 150 64 ER PP30 S2N 4 500 1 b. 4 tiroirs 500 x 650 500 x 800 x 650 125 47 SR BT10 D2N 5 500 1 b. porte 500 x 650 500 x 800 x 650 125 32 SR BT20 D2N

5 4 1 2 3

PLATEAUX ROULANTS «MANUBOS»

Poste de travail mobile et rangement Pratiques et robustes, idéal pour le déplacement de meubles, charges volumineuses, caisses...

Montés sur roulettes à platines : 4 pivotantes ou 2 pivotantes + 2 fixes.

Fréquemment utilisés par paires.

Roues nylon Roues caoutchouc

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 55

Plateau Dim. Utiles L x l (mm) Type roues Charge (Kg) Référence Charge (Kg) Référence SYNTHÉTIQUE ANTIDÉRAPANT 583 x 347 x 145 4 piv Ø 100 mm 500 8MMX TS13 N4NBUT 300 8MMX TS13 D4NBUT CAOUTCHOUC ENVELOPPANT 595 x 360 x 145 4 piv Ø 100 mm 500 8MMX CE13 N4NBUT 300 8MMX CE13 D4NBUT CONTREPLAQUÉ ANTIDÉRAPANT + ORIFICE POUR INSERTION D’UNE SANGLE 575 x 300 x 150 4 piv Ø 100 mm 500 8MMX TA11 N4N PLATEAUX ÉTROIT 295 MM CONTREPLAQUÉ ANTIDÉRAPANT 575 x 295 x 145-118 4 piv Ø 100-75 mm 400 8MMX AE11 N4N 250 8MMX AE11 D4N CAOUTCHOUC STRIÉ ANTIDÉRAPANT 580 x 345 x 145 4 piv Ø 100 mm 500 8MMX CC13 N4NBUT 650 x 400 x 175 4 piv Ø 125 mm - - 300 8MMX CC14 D4NBUT 2 fix + 2piv Ø 125 mm - - 300 8MMX CC14 D1NBUT 800 x 500 x 175 4 piv Ø 125 mm - - 300 8MMX CC 17 D4NBUT

DES ROULEURS MODULABLES

COLORIS CHOISISSEZ VOTRE BASE

2 charges au choix :

ROUES

TPE non tachantes et roulement à billes

4 roues pivotantes dont 2 roues à frein, Ø 200 mm

Version 1000 kg : Caoutchouc super-élastique avec jantes alu 4 roues pivotantes dont 2 roues à frein, Ø 200 mm

3 dimensions possible : 800 x 600 mm | 1000 x 700 mm | 1200 x 800 mm

500 Kg 1000 Kg 500 Kg 1000 Kg

Base : Gris RAL 7016 ROULEUR - 500 KG

Produit Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (Kg) Référence 1 800 x 600 800 x 600 800 x 600 x 280 21 8MRL 10B0 H4N716 2 1000 x 700 1000 x 700 1000 x 700 x 280 24 8MRL 20B0 H4N716 3 1200 x 800 1200 x 800 1200 x 800 x 280 28 8MRL 30B0 H4N716 4 800 x 600 800 x 600 800 x 600 x 280 21 8MRL 10C0 H4N716 5 1000 x 700 1000 x 700 1000 x 700 x 280 24 8MRL 20C0 H4N716 6 1200 x 800 1200 x 800 1200 x 800 x 280 28 8MRL 30C0 H4N716 7 1200 x 800 1200 x 800 1200 x 800 x 280 29 8MRR 30C0 T4N716 1 2 3 4 5 6 7

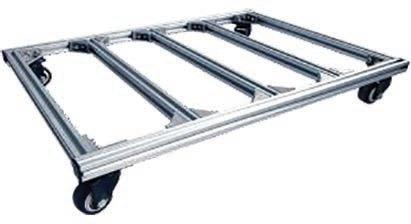

ROULEUR CLAIRE VOIE - 1000 KG

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 57 Produit Format base (mm) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Poids (Kg) Référence 1 800 x 600 840 x 640 847 x 647 x 312 23 8MRL 10BC H4N716 2 1000 x 700 1040 x 740 1047 x 747 x 312 25 8MRL 20BC H4N716 3 1200 x 800 1240 x 840 1247 x 847 x 312 30 8MRL 30BC H4N716 4 800 x 600 840 x 640 847 x 647 x 312 23 8MRL 10CC H4N716 5 1000 x 700 1040 x 740 1047 x 747 x 312 25 8MRL 20CC H4N716 6 1200 x 800 1240 x 840 1247 x 847 x 312 30 8MRL 30CC H4N716 7 1200 x 800 1240 x 800 1247 x 847 x 312 31 8MRR 30CC T4N716 8 1200 x 800 1240 x 800 1247 x 847 x 765 54 8MRL 31BC H4N716 9 1200 x 800 1240 x 800 1247 x 847 x 765 54 8MRL 31CC H4N716 10 1200 x 800 1240 x 840 1247 x 847 x 765 60 8MRR 31CC T4N716 1000 Kg 1000 Kg 500 Kg ROULEUR AVEC COINS - 500 KG ROULEUR CLAIRE VOIE AVEC COINS - 1000 KG ROULEUR AVEC RÉHAUSSES ET COINS - 500 KG ROULEUR CLAIRE VOIE AVEC RÉHAUSSES ET COINS - 1000 KG 10 9 8 7 6 5 4 3 2 1 500 Kg

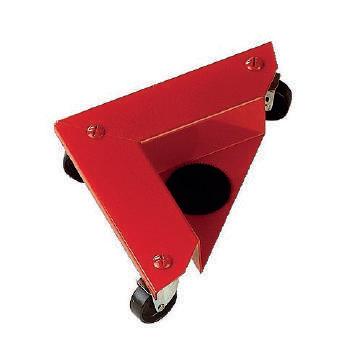

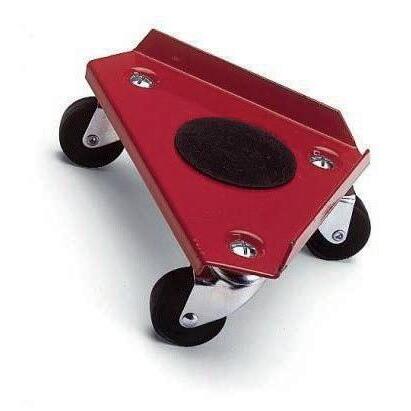

COINS À ROULETTES

Idéal pour le déplacement de Coins en acier embouti et plié recouverts de caoutchcouc noir antidérapant

PLATEAUX SURBAISSÉS

Pour manutention de charges longues : tubes, rouleaux de tissus et moquette, planches en bois.

Utilisation par paires.

Tôle d’acier pliée d’épaisseur 6 mm.

Roues : nylon à platine, 4 roues pivotantes, ø 125 mm. Renforcement avec roulement à billes de précision pour 8MMT US22 N4N301

Finition peinture polyester Rouge RAL 3001

Roues : 3 roues pivotantes, ø 50 mm

Produit Charge (kg) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) H sol/plateaux (mm) Type roulettes Poids (Kg) Référence 1 300/4 coins 210 x 210 215 x 215 x 95 80 nylon 4 8MCK TO16 N4N301 2 600/4 coins 140 x 140 250 x 250 x 80 20 nylon 6 8MCK TO12 N4N301 3 800/4 coins 150 x 150 285 x 285 x 85 20 nylon jumelées 9 8MCK TO13 N4N301 4 800/ 4 coins 150 x 150 285 x 285 x 85 20 polyuréthane jumelées 9 8MCK TO13 P4N301 5 600 200 x 500 x 120 595 x 500 x 175 50 23 8MMT US06 N4N301 6 1000 200 x 500 x 120 595 x 500 x 175 55 29 8MMT US10 N4N301 7 2000 200 x 500 x 120 595 x 500 x 175 55 33 8MMT US22 N4N301

1 2 3 4 5

PLATEFORMES ROULANTES ET TIMONS

Construction principale en tube d’acier rectangulaire soudé

Base plateau en bois encastré dans le châssis

Modèles 1200 x 800 mm : bois épaisseur 15 mm

Modèles 1500 x 800 mm : bois épaisseur 19 mm

2 pieds de maintien en tube acier

Roues : caoutchouc semi-élastique

Timon adaptable sur plate-formes 500 kg

Garantie 5 ans Anti TMS CHARIOTS DE MANUTENTION 59

TIMONS Produit Dim. hors-tout L x l x h (mm) Roues Poids (kg) Référence 7 POUR 8MPR PF32 D0N301 8MPR PF72 D0N301 1190 x 360 x 470 Ø 200 mm 9 8MPR TM12 D0N301 8 POUR 8MPR PF34 S0N301 8MPR PF74 S0N301 8MPR TM14 S0N301 9 POUR 8MPR PF36 T0N301 8MPR PF76 T0N301 Ø 250 mm 12 8MPR TM16 T0N301

Produit Charge (kg) Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Roues (mm) Poids (Kg) Référence 1 500 1255 x 800 1280 x 830 x 280 200 25 8MPR PF32 D0N301 2 800 1255 x 800 1280 x 830 x 280 200 25 8MPR PF34 S0N301 3 1000 1255 x 800 1280 x 830 x 330 250 29 8MPR PF36 T0N301 4 500 1495 x 790 1520 x 830 x 295 200 37 8MPR PF72 D0N301 5 800 1495 x 790 1520 x 830 x 295 200 33 8MPR PF74 S0N301 6 1000 1495 x 790 1520 x 830 x 345 250 37 8MPR PF76 T0N301 PLATEAUX ROULANTS 1 7

Diables

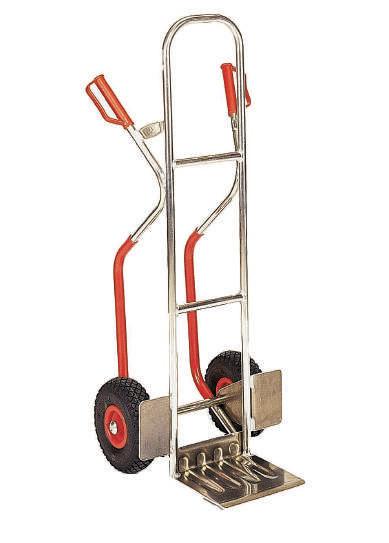

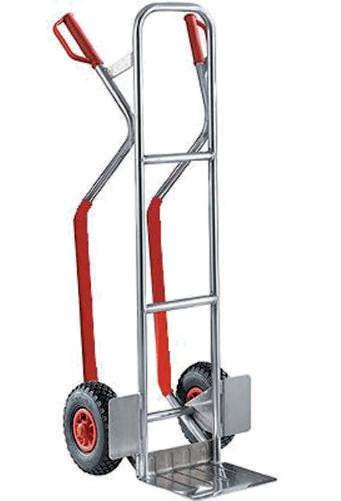

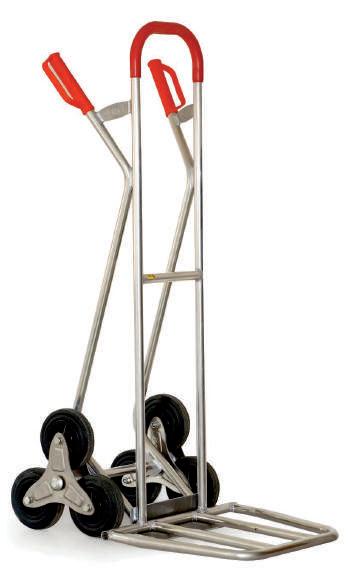

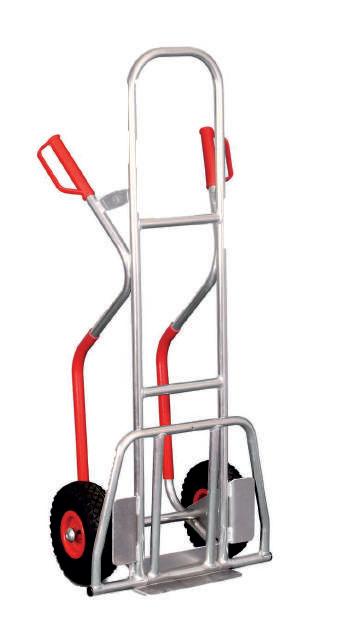

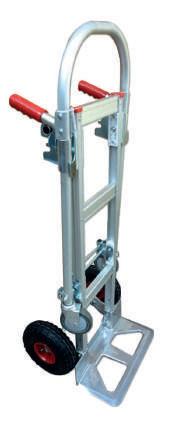

DIABLES ALUMINIUM À BAVETTE RABATTABLE OU PELLE FIXE

Garantie 5 ans Anti TMS DIABLES 61

Produit Charge (kg) Dim. hors-tout déplié H x l x p (mm) Dim hors-tout replié H x l x p (mm) Dim. pelle l x p (mm) Roues Poids (Kg) Référence 1 200 1300 x 500 x 560 280 x 245 Pneumatique ø 260 mm 8 8MDS DH12 G0NAU 2 200 1300 x 500 x 540 285 x 175 Etoile semi-élastique 3x ø 160 mm 10 8MDS DH12 E0EAU 3 200 1315 x 500 x 560 285 x 245 Pneumatique ø 260 mm 9 8MDU BR26 G0NAU 4 150 1300 x 500 x 690 530 x 375 Pneumatique ø 260 mm 9 8MDU BR16 G0NAU 5 150 1320 x 530 x 740 530 x 375 Etoile semi-élastique 3x ø 160 mm 11 8MDU BR16 E0EAU 6 120 1080 x 500 x 525 810 x 490 x 80 345 x 490 Nylon ø 175 mm 5 8MDU BR19 D0NAU 200 Kg 200 Kg 200 Kg 120 Kg 150 Kg 1 2 3 4 5 6

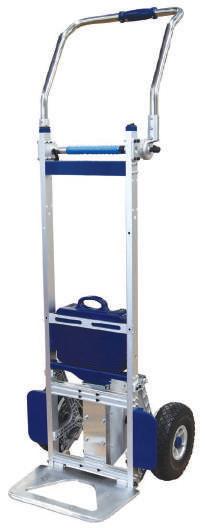

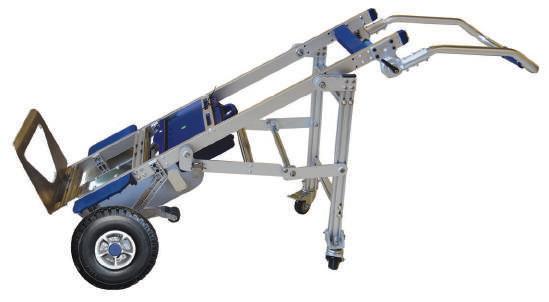

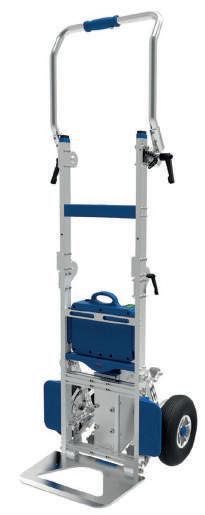

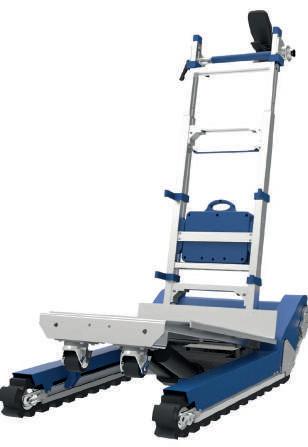

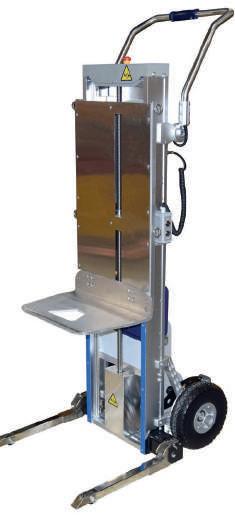

DIABLES ÉLECTRIQUES

Produit Charge (kg) Dim. hors-tout déplié L x p x h (mm) Dim hors-tout replié L x p x h (mm) Dim. pelle L x p (mm) Vitesse de montée (nb marches) H. marches maxi (mm) Roues (type et mm) Poids (Kg) Référence 1 70 450 x 440 x 1400 450 x 170 x 1000 450 x 270 30-50 210 Caout. ø 150 14 8MDE ME02 C0NAU 2 170 545 x 540 x 1590 308 x 545 x 1195 400 x 240 24-34 210 Increvables ø 260 26 8MDE ME01 K0NAU 3 200 545 x 540 x 1590 308 x 545 x 1195 400 x 240 24-34 210 Increvables ø 260 29 8MDE ME03 K0NAU 4 170 525 x 540 x 1590 525 x 308 x 770 400 x 240 24-34 210 Increvables ø 260 25 8MDE ME04 K0NAU 5 170 585 x 730 x 1650 430 x 280 24-34 Increvables ø 260 56 8MDE ME05 K0NAU 6 420 614 x 1030 x 1620 614 x 1030 x 1130 10-16 210/<37° 92 8MDE ME06 C0NAU 1 2 3 5 6 Diable monte-escaliers électrique Diable monte-escaliers électrique avec frein Diable / gerbeur monte-escaliers électrique Diable monte-escaliers électrique repliable Diable monte-escaliers électrique avec frein 4

Garantie 5 ans Anti TMS DIABLES 63 OPTIONS & ACCESSOIRES

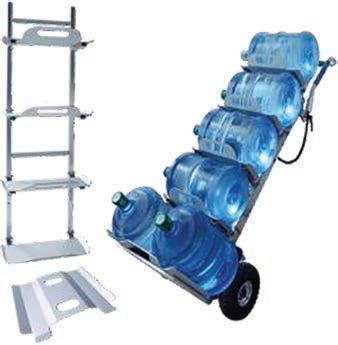

Béquille brancard 8MOP DE01 X0NAU Equipement double porte-bouteille 8MOP DE02 X0NAU Châssis roulant 8MOP DE03 X0NAU Porte bonbonnes d’eau 8MOP DE04 X0NAU

Batterie supplémentaire 8MOP DE06 X0NAU Chargeur standard 8MOP DE07 X0NAU Sangle de sécurité 8MOP DE08 X0NAU Rampe pour

8MOP DE09 X0NAU 1 2 3 4 5 6 7 8 9

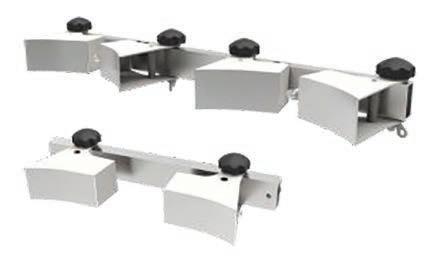

Extension latérale 8MOP DE05 X0NAU

CT420

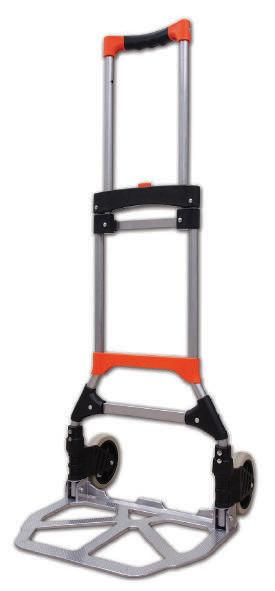

DIABLE ALUMINIUM ULTRA COMPACT ENTIÈREMENT REPLIABLE

64 Produit Charge (kg) Dim. hors-tout déplié H x l x p (mm) Dim hors-tout replié H x l x p (mm) Dim. pelle l x p (mm) Roues Poids (Kg) Référence 1 80 1000 x 395 x 410 755 x 385 x 50 390 x 280 Caout. ø 125 mm 4 8MDU BR28 D0NAU 2 150 1110 x 490 x 500 780 x 500 x 60 390 x 280 Caout. ø 178 mm 6 8MDU BR92 D0NAU 3 150 1110 x 490 x 500 780 x 500 x 60 490 x 330 Caout. ø 178 mm 6 8MDU BR93 D0NAU 4 250 1190 x 650 x 660 855 x 660 x 135 450 x 595 Pneumatique + caout. semi-élastique ø 250 mm 13 8MDU BR95 D0NAU

DIABLE ALUMINIUM ULTRA PROFESSIONNEL PLIABLE DIABLE ALUMINIUM PROFESSIONNEL + ACCESSOIRES DIABLE PLIANT ALUMINIUM ULTRA COMPACT 150 Kg 250 Kg 1 3 4 2 150 Kg

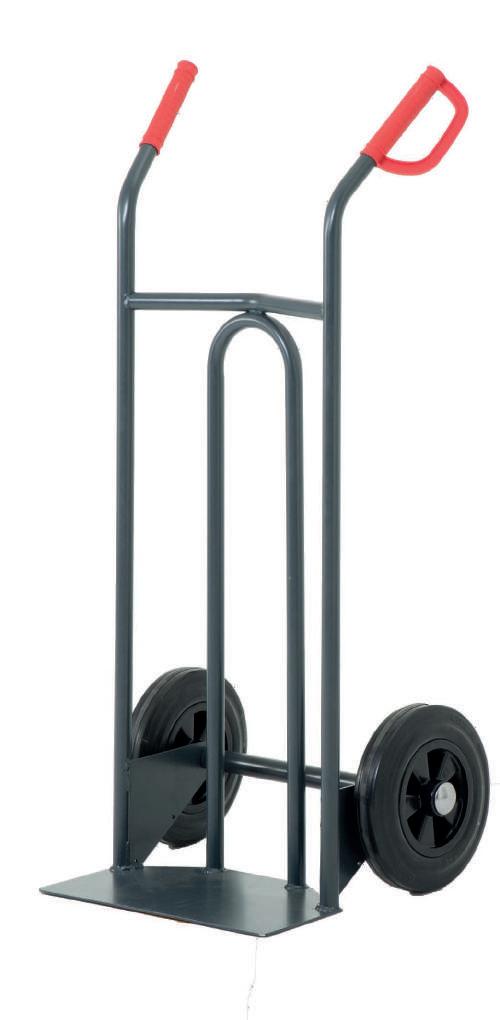

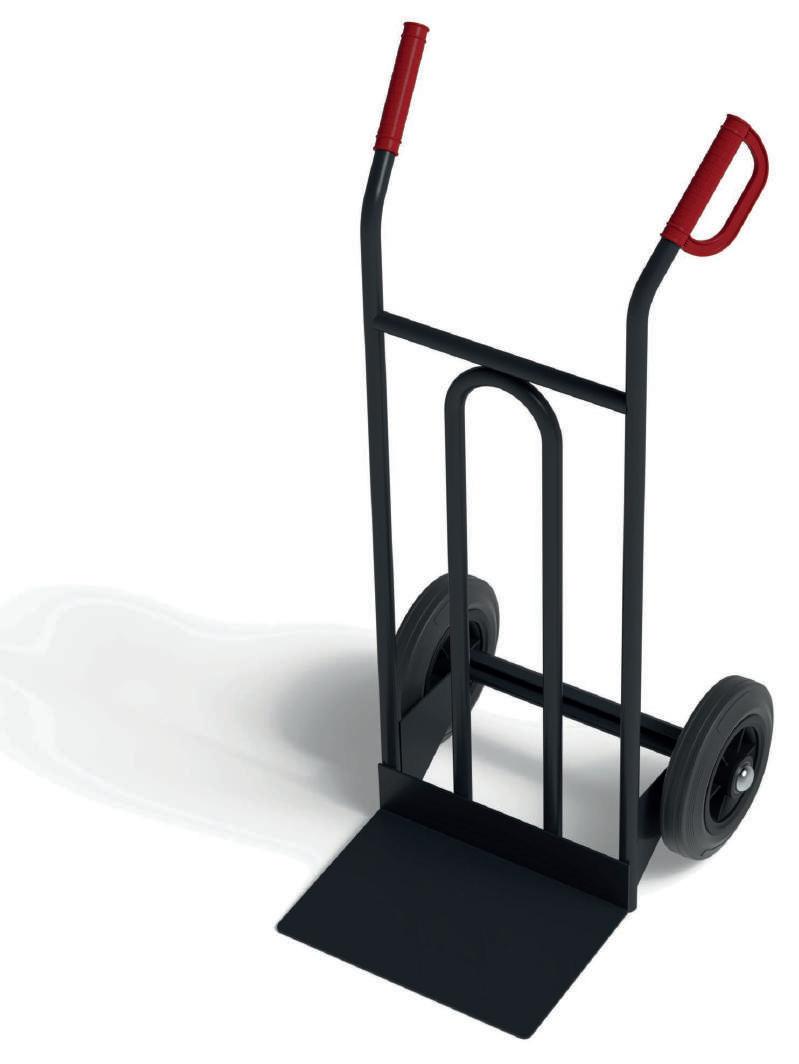

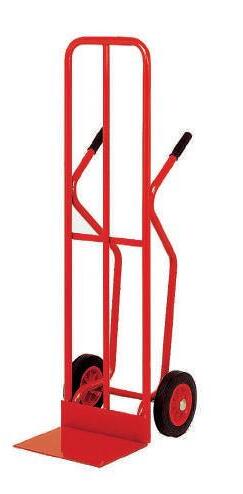

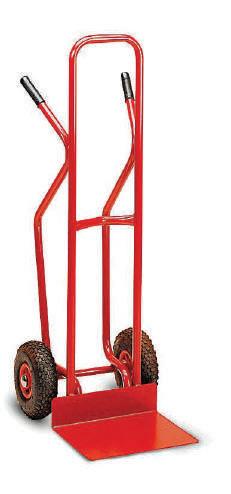

DIABLE MODÈLE STANDARD - 250 KG

Tube ø 25 mm

Dossier légèrement incurvé, adapté à tout type de charges

Peinture polyester mate RAL 7016

Garantie 5 ans Anti TMS DIABLES 65

BAVETTE

fixe + bavette rabattable Dim. 325x335 mm

Dures Gonflées Étoiles Increvables Dures caoutchouc non tachant 250 KG POIGNÉES ANTI-ÉCRASEMENT Pelle Pelle + bavette Dim. standard H x L (mm) Dim. pelle fixe l x P (mm) Roues Ø 260 mm Poids (Kg) Référence Poids (Kg) Référence 1126 x 532 400 x 143 Dures 14 8MDS PF10 D0N716 16 8MDS PB10 D0N716 Gonflées 12 8MDS PF10 G0N716 14 8MDS PB10 G0N716 Etoiles 18 8MDS PF10 E0E716 20 8MDS PB10 E0E716 Increvables 12 8MDS PF10 K0N716 14 8MDS PB10 K0N716 Non tachantes 14 8MDS PF10 S0N716 18 8MDS PB10 S0N716 250 KG POIGNÉES FERMÉES Pelle Pelle + bavette Dim. standard H x L (mm) Dim. pelle fixe l x P (mm) Roues Ø 260 mm Poids (Kg) Référence Poids (Kg) Référence 1126 x 532 400 x 143 Dures 17 8MDS PF20 D0N716 21 8MDS PB20 D0N716 Gonflées 15 8MDS PF20 G0N716 17 8MDS PB20 G0N716 Etoiles 21 8MDS PF20 E0E716 23 8MDS PB20 E0E716 Increvables 15 8MDS PF20 K0N716 17 8MDS PB20 K0N716 Non tachantes 17 8MDS PF20 S0N716 21 8MDS PB20 S0N716 250 Kg UN MEILLEUR BASCULEMENT AVEC LE REPOSE PIED Ergonomique et sécuritaire, le repose pied facilite le basculement du diable! 400 mm 143 mm

POIGNÉES Poignées antiécrasement Poignées fermées PELLE /

Pelle

ROUES

Pelle fixe Dim. 400x143 mm

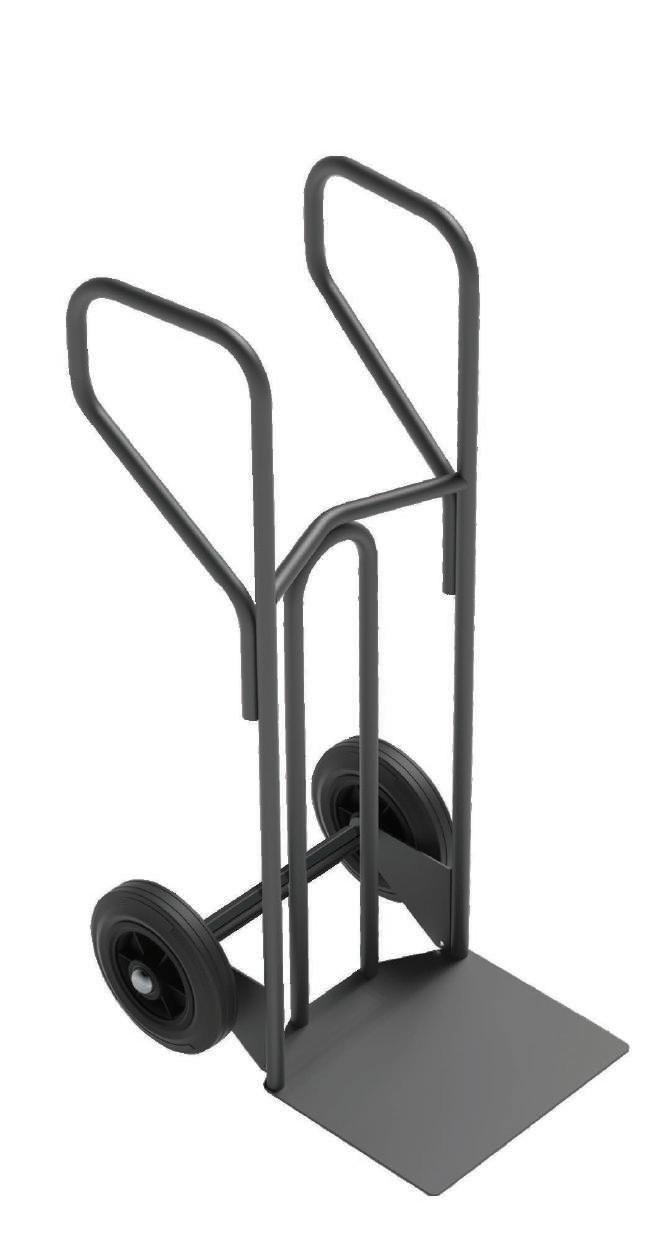

DIABLE MODÈLE STANDARD DOSSIER DROIT- 250 KG

Diable design, ergonomique et robuste

Tube ø 25 mm

POIGNÉES

Dimensions hors tout (L x l x h) 380 x 550 x 1118 mm

Poignées ouvertes antiécrasement

Bavette rabattable dim. (l x P) 400 x 327 mm Axe de roues fixes 250 Kg

Gris RAL 7016

Repose pied pour un meilleur basculement du diable

66 Dossier droit 400 mm 327 mm

Dim. utiles L x l x h (mm) Dim. hors tout L x l x h (mm) Roues Ø 260 mm Poids (Kg) Référence 520 x 370 x 802 380 x 550 x 1118 Dures 19 8MDS DD10 D0N716 Gonflées 17 8MDS DD10 G0N716 Etoiles 23 8MDS DD10 E0E716 Increvables 17 8MDS DD10 K0N716 Non tachantes 19 8MDS DD10 S0N716

PELLE ROUES Dures

Poignées antiécrasement

Gonflées Étoiles Increvables Dures caoutchouc non tachant Bavette longue rabattable Dim 400 x 327 mm

DIABLE MODÈLE STANDARD DOSSIER DROIT - 250 KG

Diable design, ergonomique et robuste

Tube ø 25 mm

POIGNÉES

Dimensions hors tout (L x l x h) 581 x 550 x 1120 mm

Poignées ouvertes antiécrasement

Pelle fixe dim. (L x p) 390 x 250 mm Axe de roues fixes

Gris RAL 7016

Poignées anti-

Repose pied pour un meilleur basculement du diable

Garantie 5 ans Anti TMS DIABLES 67 Dim. utiles L x l x h (mm) Roues Ø 260 mm Poids (Kg) Référence 390 x 250 x 802 Dures 11 8MDS DP10 D0N716 Gonflées 9 8MDS DP10 G0N716 Etoiles 15 8MDS DP10 E0E716 Increvables 9 8MDS DP10 K0N716 Non tachantes 11 8MDS DP10 S0N716

écrasement PELLE

Dures

tachant

fixe Dim. 390 x 250mm

ROUES

Gonflées Étoiles Increvables

caoutchouc non

Pelle

Dossier droit 390 mm 250 mm 250 Kg

DIABLE MODÈLE STANDARD PELLE LONGUE - 250 KG

Diable design, ergonomique et robuste

Dimensions hors tout (L x l x h) 570 x 520 x 1167 mm

Tube ø 25 mm Poignées fermées et renforcées

POIGNÉES

Poignées

Pelle longue fixe dim. (L x p) 400 x 253 mm

Gris RAL 7016

Axe de roues fixes

253 mm 400 mm

Pelle longue

Dim. utiles L x l x h (mm) Roues Ø 260 mm Poids (Kg) Référence 395 x 318 x 806 Dures 12 8MDS PL20 D0N716 Gonflées 10 8MDS PL20 G0N716 Etoiles 16 8MDS PL20 E0E716 Increvables 10 8MDS PL20 K0N716 Non tachantes 12 8MDS PL20 S0N716

PELLE ROUES Dures Gonflées Étoiles Increvables Dures caoutchouc non tachant Pelle longue fixe Dim. 400 x 253 mm

250 Kg

Repose pied pour un meilleur basculement du diable fermées

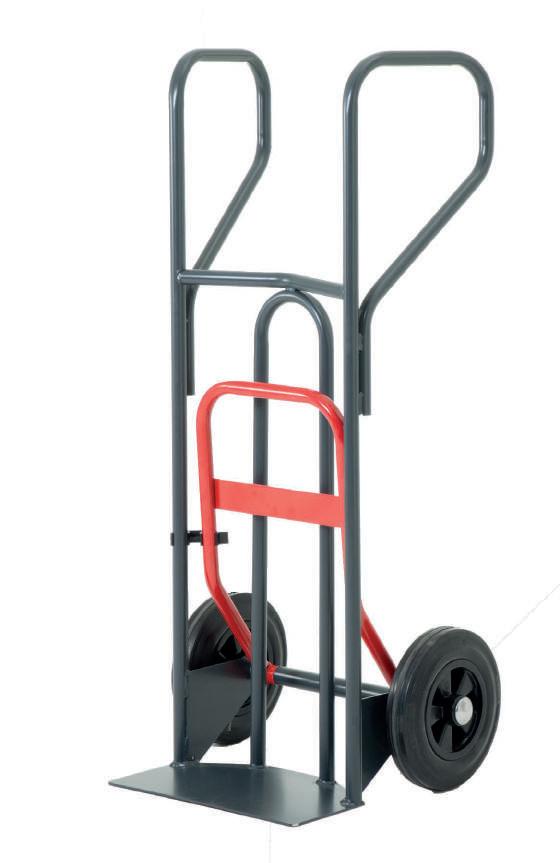

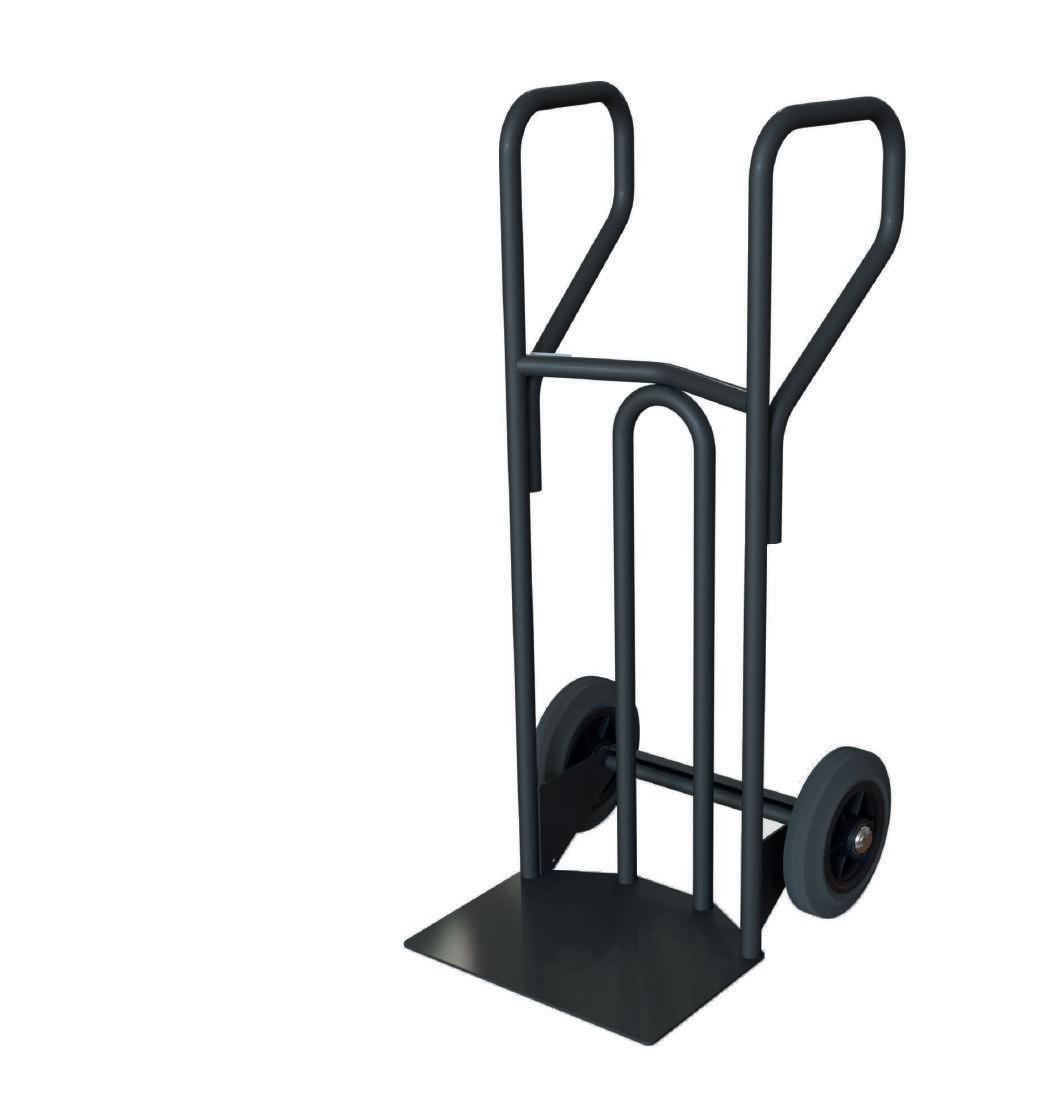

DIABLE MODÈLE LOURD - 400 KG

Tube ø 30 mm

Dossier légèrement incurvé, adapté à tout type de charges

Peinture polyester mate RAL 7016

UN MEILLEUR BASCULEMENT AVEC LE REPOSE PIED Ergonomique et sécuritaire, le repose pied facilite le basculement du diable!

Garantie 5 ans Anti TMS DIABLES 69

400 Kg 441 mm 143 mm 400 KG POIGNÉES FERMÉES Pelle Pelle + bavette Dim. standard H x L (mm) Dim. pelle fixe l x P (mm) Roues Ø 260 mm Poids (Kg) Référence Poids (Kg) Référence 1169 x 570 441 x 143 Dures 21 8MDL PF20 D0N716 23 8MDL PB20 D0N716 Gonflées 18 8MDL PF20 G0N716 21 8MDL PB20 G0N716 Etoiles 25 8MDL PF20 E0E716 27 8MDL PB20 E0E716 Increvables 18 8MDL PF20 K0N716 21 8MDL PB20 K0N716 Non tachantes 21 8MDL PF20 S0N716 23 8MDL PB20 S0N716 LES OPTIONS compatibles diables standards et lourds BRANCARD permet l’intervention d’un 2è opérateur Ref : 8MDS BR30 X0N716

ENROULEUR AUTOMATIQUE se fixe sur le châssis du diable

STANDARD

8MSG DS18 X0N320

Ref. 8MSG DL18 X0N320 (charge max 300 kg) POIGNÉES Poignées fermées PELLE / BAVETTE Pelle fixe + bavette rabattable Dim. 350x335 mm ROUES Dures Gonflées Étoiles Increvables Dures caoutchouc non tachant Pelle fixe Dim. 441x143 mm

SANGLE AVEC

MODÈLE

Ref.

MODÈLE LOURD

DIABLE MODÈLE LOURD PELLE LONGUE - 400 KG

Diable design, ergonomique et robuste

Tube ø 30 mm

POIGNÉES

Dimensions hors tout (L x l x h) 569 x 567 x 1169 mm

Poignées fermées et renforcées

Pelle longue fixe dim. (L x p) 441 x 252 mm

Gris RAL 7016

Axe de roues fixes

Repose pied pour un

70 Dim. utiles L x l x h (mm) Roues Ø 260 mm Poids (Kg) Référence 520 x 370 x 802 Dures 17 8MDL PL20 D0N716 Gonflées 15 8MDL PL20 G0N716 Etoiles 21 8MDL PL20 E0E716 Increvables 15 8MDL PL20 K0N716 Non tachantes 17 8MDL PL20 S0N716

Poignées fermées PELLE ROUES Dures Gonflées Étoiles Increvables Dures caoutchouc non tachant

basculement du diable Pelle longue 441 mm 252 mm Pelle longue fixe Dim. 441 x 252 mm 400 Kg

meilleur

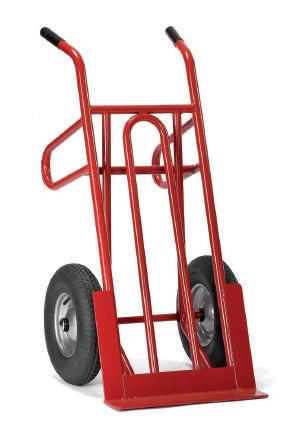

DIABLES LIVRAISON - 200 À

Diables spéciaux charges hautes: dossier haut et large, pelle profonde.

300 KG

3 versions de roues: dures (caoutchouc semi-élastique), gonflées ou increvables.

Idéal pour les livraisons de cageots, caisses...

«Spécial livreur»

livreur»

DIABLES DOSSIER HAUT - 200 À 300 KG

Dossier à 300 Kg

hauteur réglable de 1650 à 2100 mm. 300 Kg

Garantie 5 ans Anti TMS DIABLES 71 Mod. Charge (kg) Roues ø (mm) Roues dures Mod. Charge (kg) Roues ø (mm) Roues gonflables Mod. Charge (kg) Roues ø (mm) Roues increvables Dim hors-tout H x l x p (mm) Dim. pelle l x p(mm) 1 300 250 8MDS DH11 D0N301 2 300 260 8MDS DH11 G0N301 3 200 250 8MDS DH11 K0N301 1315 x 490 x 600 400 x 300 4 300 250 8MDS DH14 D0N301 5 300 260 8MDS DH14 G0N301 6 200 250 8MDS DH14 K0N301 1510 x 510 x 690 400 x 300 7 300 250 8MDS DH25 D0N301 8 300 260 8MDS DH25 G0N301 9 200 250 8MDS DH25 K0N301 1650/2100 x 520 x 600 400 x 300 10 300 250 8MDS DH15 D0N301 11 300 260 8MDS DH15 G0N301 12 200 250 8MDS DH15 K0N301 1650/2100 x 520 x 60013 250 250 8MDS DH13 D0N301 14 250 260 8MDS DH13 G0N301 15 200 250 8MDS DH13 K0N301 1720 x 500 x 690 400 x 300

1 2 4 7 11 13 300 Kg

Roues dures «Spécial

Roues gonglées Dossier

Diable maraîcher à fourches (8MDS DH15 D0N301) où à pelle fixe (8MDS DH25 D0N301). renfort

droit avec

Pelle fixe (l x p): 400 x 300 mm

Ecartement

Fourches (L x p) : 70 x 300mm.

int/ext fourches: 210/350mm

Dim

pelle (l xp) : 400 x 300 mm

DIABLE PORTE CHAISES

Diable pour transport de chaises équipé d’un dossier haut et d’un arceau démontable et réglable en hauteur.

Ecart minimum entre pieds de chaises : 285 mm.

Arceau porte chaises en tube de ø 25 x 1,5 mm de dimensions : L x l : 500 x 280 mm.

Permet de charger une pile de chaises.

Finition peinture polyester Rouge RAL 3001

DIABLE PORTE JOURNAUX

Très compact : 2 ridelles tubulaires et pelle rabattable.

Finition peinture polyester Rouge RAL 3001

DIABLES PORTE PNEUS

DIABLE FORTE CHARGE

Le «marbrier», très forte charge tout terrain (chantier, carrière ou atelier).

Possibilité de chargement en position horizontale.

Construction en tube d’acier de ø 30 et de ø 35 mm pour les poignées.

Roues pneumatiques de ø 400 mm, corps tôle.

Articulation des griffes inférieures pour une bonne préhension des pneus

Système de leviers avec ressorts à gaz garantissant la position ouverte ou fermée

Produit Charge (kg) Dim. hors-tout H x l x p (mm) Dim. pelle l x p (mm) Roues Poids (Kg) Référence 1 150 1320 x 480 x 820 400 x 300 Caoutchouc semi élastique ø250 mm 20 8MDT PC16 D0N301 2 150 1020 x 700 x 425 Caoutchouc semi élastique ø200 mm 14 8MDT PJ11 D0N301 3 200 810 x 840 x 1750 PPS ø270 mm 20 8MDT PN11 G0NBEU 4 200 960 x 750 x 1600 Gonflées ø260 mm 22 8MDT PN12 G0NBEU 5 500 1250 x 625 x 825 550 x 95 Pneumatique ø400 mm 28 8MDS MB21 G0N301 150 Kg

150 Kg 1 2 3 4

500 Kg

Dim. utiles (l x p) 490 x 310 x 730 mm

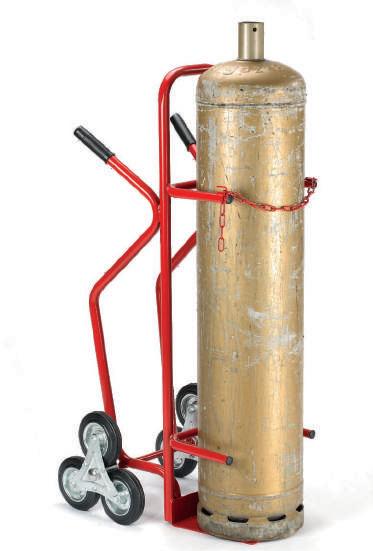

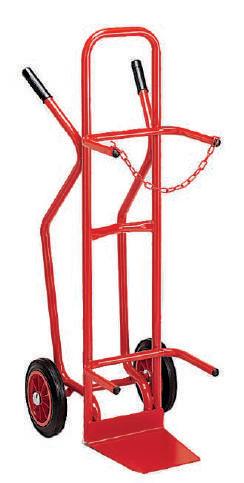

DIABLES PORTE-BOUTEILLES - 1 BOUTEILLE

Pour la manutention et le stockage des bouteilles.

Fixation des bouteilles par chaîne de sécurité.

Une gamme complète pour la manipulation de 1 ou 2 bouteilles de ø 220 à 325 mm.

Montés sur roues à bandage caoutchouc semi-élastique ou pneumatiques.

Conception polyvalente atelier et chantier. Construction robuste en tube d’acier.

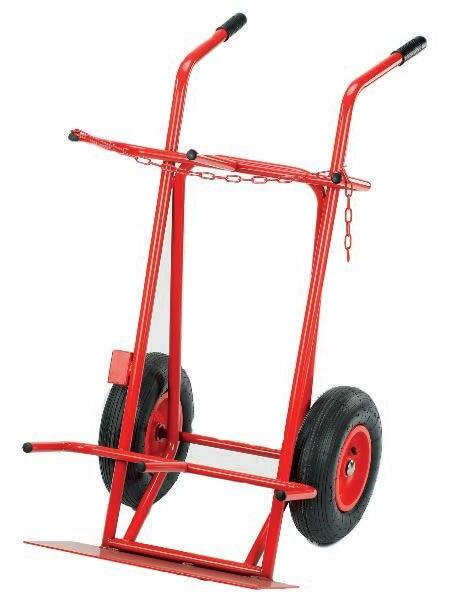

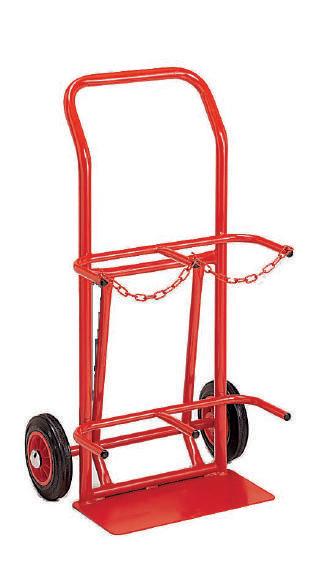

DIABLES PORTE-BOUTEILLES - 2 BOUTEILLES

Garantie 5 ans Anti TMS DIABLES 73 Mod. Charge (kg) ø Bouteilles maxi (mm) Type de bouteilles Dim hors-tout H x l x p (mm) Hauteur arceaux (mm) Dim. pelle (mm) Type de roues ø Roues (mm) Poids (Kg) Référence 1 250 1 x 315 B30 ou B50 ou B84 1315 x 480 x 600 260/980 230 x 280 Caout semi-élastique 250 16 8MDB UB21 D0N301 2 250 1 x 315 B30 ou B50 ou B84 1315 x 480 x 600 260/980 230 x 280 Pneumatique 260 15 8MDB UB21 G0N301 3 250 1 x 315 B30 ou B50 ou B84 1315 x 480 x 600 260/980 230 x 280 Etoile/semi-élastique 160 16 8MDB UB21 E0E301 4 150 2 x 220 B20 995 x 570 x 460 200/600 445 x 195 Caout semi-élastique 200 12 8MDB AB11 D0N301 5 300 265 + 325 B40 ou 50 + B30 ou 40 ou 84 1130 x 680 x 1100 400 600 x 270 Caout semi-élastique 240/980 26 8MDB AB31 D0N301 6 300 265 + 325 B40 ou 50 + B30 ou 40 ou 84 1130 x 680 x 1100 240/980 600 x 270 Pneumatique 400 21 8MDB AB31 G0N301

150 Kg 1 2 3 4 5 6 250 Kg 250 Kg 250 Kg 300 Kg

Peinture polyester Rouge RAL 3001.

DIABLES - CHARIOTS - 150 À 350 KG

Diables transformables en chariots permettant de répondre à différents besoins de transporter une charge.

Équipés de 2 roues de ø 160 mm et 2 roulettes pivotantes de ø 80 mm en caoutchouc semi élastique.

200 Kg 300 Kg

Le diable-chariot renforcé à poignée télescopique.

Force 250 kg en diable, 350 kg en chariot. Diable transformable en chariot permettant une double utilisation. Rapide et simple.

Cadre en tube 40 x 40. 2 roues à bandage caoutchouc semiélastique de ø 200 mm et 2 roulettes pivotantes arrière de ø 125 mm.

Renforcé par une barre centrale en tube ø 25 mm.

250 Kg

150 kg en diable et 200 kg en chariot. Produit Charge (kg) Dim hors-tout H x l x p (mm) Dim. pelle l x p (mm) ø Roues Type de roues Poids (Kg) Référence 1 150/200 990 x 460 x 405 400 x 200 160/80 Caout semi-élastique 10 8MDS CV12 D0N301 2 150/200 1290 x 530 x 480 490 x 220 200/125 Pneumatique + caout semi-élastique 22 8MDS CV11 G0N301 3 250/350 1290 x 530 x 490 490 x 220 200/125 Caout semi-élastique 22 8MDS CV11 D0N301 4 250/350 1315 x 470 x 525 450 x 200 260 Pneumatique 17,5 8MDS CV13 D0NAU

Dim. hors-tout (h x l x p) en position diable : 1290 x 530 x 480 mm.

Diable aluminium transformable en chariot : charge 250 kg en diable et 350 kg en chariot.

2 en 1 1 2 3

Équipé de 2 roues

DIABLES ÉLÉVATEURS JUMELÉS - 600 À 1800 KG

Idéal pour le déplacement de meubles, armoires ou toutes charges encombrantes. Livré par paire.

Levage simple par manivelle incorporée. Pelle protégée par un revêtement caoutchouc. Hauteur de levée : 300 mm.

Élévation de la pelle par pompe hydraulique.

2 roulettes fortes charges de ø 150mm en polyuréthane. Pivotement des roulettes à 180°.

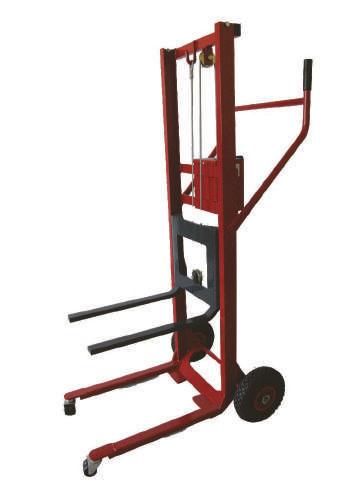

DIABLES ÉLÉVATEURS - 150 À 250 KG

Les diables élévateurs permettent à une seule personne de lever, positionner et transporter des charges lourdes et encombrantes en toute sécurité.

La charge est maintenue en position dès que cesse l’action de la manivelle grâce au treuil (sécurité anti-retour).

Possibilité de roues gonflées sur demande.

Protection en mousse sur les parties porteuses.

Livré avec sangle de 5m. Hauteur de levée : 250 mm.

Garantie 5 ans Anti TMS DIABLES 75

Produit Charge (kg) Hauteur de levée (mm) Dim hors-tout H x l x p (mm) Dim. pelle l x p (mm) Section fourches l x h (mm) Longueur Fourches (mm) Entraxe fourches (mm) ø Roues (mm) Type de roues Poids (Kg) Référence 1 600 300 780 x 570 x 390 225 x 120 - - - 125 Polyuréthane 25 8MDT LE21 P4N204 2 1800 250 1070 x 680 x 420 600 x 60 - - - 150 Polyuréthane 86 8MDT LE22 P4N204 3 150 20-480 1007 x 600 x 540 440 x 220 - - - 200 Caout semi-élastique 26 8MDT RA08 D0N302 4 250 20-700 1160 x 600 x 700 450 x 550 40 x 20 360 250 200 Caout semi-élastique 46 8MDT LE33 D0N302

1 1800 Kg 600 Kg 2 3 4 Spécial radiateur Plateau amovible pour une prise par fourche 250 Kg 150 Kg

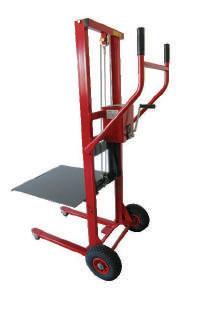

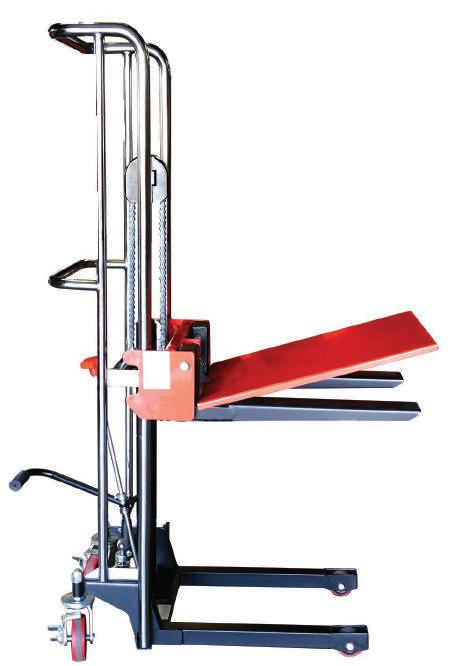

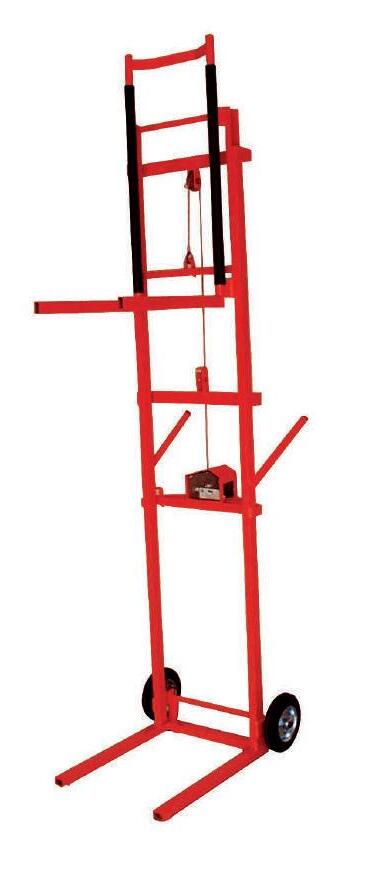

DIABLES ÉLÉVATEURS - 150 KG

Ce diable élévateur permet à une seule personne de lever, positionner et transporter des charges lourdes et encombrantes en toute sécurité.

Caoutchouc protecteur permettant une levée à 1750mm du sol grâce à sa rallonge; possibilité d’aller jusque 1990mm avec l’option berceau (pour l’installation horizontale d’un chauffe-eau).

La charge est maintenue en position dès que cesse l’action de la manivelle grâce au treuil autofreiné (sécurité anti-retour).

Les billes porteuses facilitent le positionnement de la charge face à l’emplacement désiré.

1 2 3 4

Produit Charge (kg) Hauteur de levée (mm) Dim hors-tout H x l x p (mm) Section fourches l x h (mm) Longueur Fourches (mm) Entraxe fourches (mm) ø Roues (mm) Type de roues Poids (Kg) Référence 1 150 40-1100/1750 1350/1990 x 600 x 830 27 x 40 450 330 200 Caout. semi-élastique 37 8MDT LE35 D0N302 2 Plateau pour 8MDTLE35D0N302 450 x 350 mm 8MOP DT12 X0NNIR 3 Plateau porte bobine pour 8MDTLE35D0N302 8MOP DT13 X0NNIR 4 Berceau pour la pose horizontale de chauffe-eau 8MOP DT14 X0NNIR

environnement

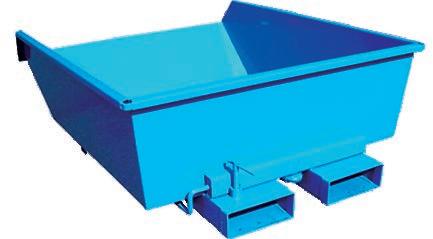

BENNES SURBAISSÉES - 550 À 900 L

Conteneur à outils : gestion des déchets, sciures, bois etc… facilitée

Verrouillage intégré des fourches pour une manipulation sûre

Vidage au-dessus de son axe à l’aide de charnières solides Plateau monté sur ressort pour un vidage automatique

Longueur : 1645 mm

Hauteur : 525 mm

Fourreaux : L 265 x h 95 mm

BENNES À FOND OUVRANT - 700 À 1800 L

Idéale pour le ramassage, le stockage et l’évacuation de produits ou déchets

Evacuation totale du contenu de la benne par ouverture complète de la porte

Ouverture et fermeture automatique (option verrouillage sur demande)

Dimensions fourreau : L 210 x h 90 mm

Produit Capacité en litres Largeur (mm) Entraxe fourreaux (mm) Poids (kg) Référence 1 550 1065 150 116 8MBE SU55 X0N519 750 1315 129 8MBE SU75 X0N519 900 1565 142 8MBE SU90 X0N519

Produit Capacité en litres Longueur (mm) Largeur (mm) Hauteur (mm) Entraxe fourreaux (mm) Poids (kg) Référence 2 700 1295 840 900 498 115 8MBE FO70 X0N519 1000 930 1270 1110 503 149 8MBE FO10 X0N519 1800 1040 1610 1290 508 224 8MBE FO18 X0N519 2

BENNE À CAISSE BASCULANTE 400 L

Capacité 400 litres. Construction en tôle d’acier soudé renforcé d’épaisseur 2mm. Rebords de la caisse renforcés.

Équipée d’origine de fourreaux pour manipulation par chariot à fourches.

Finition peinture polyester Bleu

RAL 5005

Barre de poussée tubulaire ø 30 mm.

Dimensions fourreaux L x l x h : 720 x 134 x 74 mm.

4 roulettes ø 200 mm (2 fixes + 2 pivotantes) en caoutchouc semiélastique.

Entraxe passage de fourches : 500 mm.

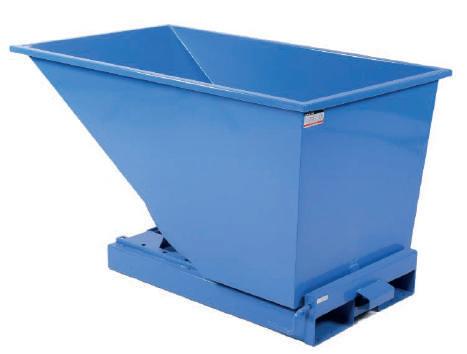

BENNES AUTO-BASCULANTES - 150 À 3000 L

Meilleures aides industrielles pour le tri des déchets, rebus et matériaux.

Guide fourches renforcé.

Dimensions fourreau : L 230 x h 97 mm

Plateau monté sur ressort pour un vidage automatique.

Egalement par basculement manuel.

Axe bien dimensionné pour supporter les charges auxquelles il est soumis

Peuvent être équipées de roulettes (sur demande)

Construction renforcée et laquée pour offrir une sécurité et une longévité maximale

Garantie 5 ans Anti TMS ENVIRONNEMENT 79

Produit Capacité (litres) Charge (kg) Dim. Utiles L x l (mm) Dim hors-tout H x l x p (mm) Ecartement int. fourreaux (mm) Hauteur sol/ fourreaux (mm) Hauteur sol/bec (mm) Hauteur utile fond/bec (mm) Poids (Kg) Référence 1 400 400 1200 x 610 x 700 1350 x 710 x 1110 365 275 770 350 81 8MBE BA13 D1N505 2 Option Tamis + Robinet 8MOP BE15 X0N505 Produit Capacité (litres) Longueur (mm) Largeur (mm) Hauteur (mm) Entraxe fourreaux (mm) Poids (Kg) Référence 3 150 880 800 580 410 55 8MBE AB05 X0N519 4 600 1600 860 870 101 8MBE AB60 X0N519 5 900 1550 1165 869 122 8MBE AB90 X0N519 6 1100 1760 1215 1040 157 8MBE AB11 X0N519 7 1600 2135 1065 1240 205 8MBE AB16 X0N519 8 2000 2335 1315 1245 770 253 8MBE AB20 X0N519 9 2500 2140 1565 1250 288 8MBE AB25 X0N519 10 3000 2335 1868 1245 321 8MBE AB30 X0N519

400

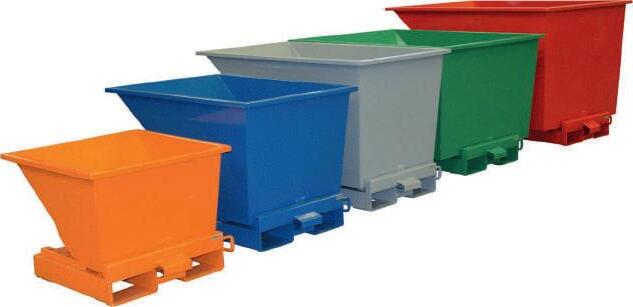

BENNES AUTO-BASCULANTES - 130 À 2500 L

Les bennes auto-basculantes conviennent parfaitement au tri sélectif.

Peuvent être livrées en fonction de la couleur recommandée par les autorités sanitaires

Dimensions des guides fourches de 150 à 1600 litres:

A=160 mm, B=230 mm, C=630 mm, D= 100 mm

Dimensions des guides fourches de 2000 à 3000 litres :

A=560 mm, B=230 mm, C=1035 mm, D= 100 mm

NUANCIER POUR LE CHOIX DES COULEURS

Volume cubique Volume (litres) Format l x L x H (mm) Capacité (kg) Poids (kg) Plaque d’acier (mm) Référence 0,15 130 815 x 760 x 580 1200 55 2 8MBN AB15XON 519 0,3 320 1235 x 840 x 750 1500 80 8MBN AB03XON 519 0,6 520 1525 x 865 x 870 2000 101 8MBN AB60XON 519 0,9 765 1525 x 1215 x 870 122 2/2,5 8MBN AB90XON 519 1,1 1030 1700 x 1215 x 1045 157 8MBN AB11XON 519 1,6 1340 2073 x 1066 x 1248 205 2,5 8MBN AB16XON 519 2,0 1700 2073 x 1316 x 1248 253 8MBN AB20XON 519 2,5 2050 2073 x 1566 x 1248 288 8MBN AB25XON 519 3,0 2500 2073 x 1866 x 1248 321 8MBN AB30XON 519

PAPIER Bleu RAL 5019 DANGEREUX POUR L’ENVIRONNEMENT Rouge RAL 3020 PLASTIQUE Blanc RAL 9010 COMBUSTIBLE Orange RAL 2008 TEXTILE Jaune RAL 1021

Marron RAL

VERRE Vert RAL

MÉTAL Gris RAL

Noir RAL

COMPOSTE

8017

6032

7042

9005

C B D A

TMS ANTI

Ref. 8MBN AB03 X0N519 + 8MOP RN15 RAL 5019 = couleur standard / AUTRES COULEURS SUR DEMANDE

COUVERCLES POUR BENNES AUTO-BASCULANTES 130 À 2500 L

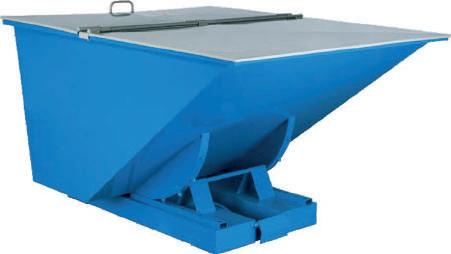

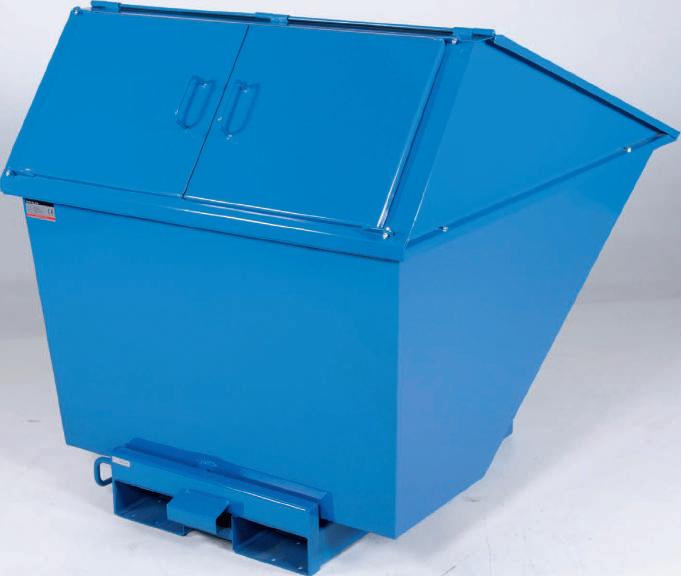

BENNES AUTO-BASCULANTES AVEC COUVERCLE HAUT - 200 À 2700 L

Meilleures aides industrielles pour le tri des déchets, rebus et matériaux.

Construction renforcée et laquée pour offrir une sécurité et une longévité maximale.

Dimensions des guides fourches de 200 à 1700 litres :

A = 160mm B = 230 mm

C = 630 mm D = 100 mm

Plateau monté sur ressort pour un vidage automatique.

Egalement par basculement naturel.

Dimensions des guides fourches de 2200 à 2700 litres : A = 560mm B = 230 mm C = 1035 mm D = 100 mm

Guide de fourches renforcées.

Axe bien dimensionné pour supporter les charges auxquelles il est soumis

Garantie 5 ans Anti TMS ENVIRONNEMENT 81

Volume cubique Volume (litres) Format l x L x H (mm) Capacité (kg) Poids (kg) Nombre de portes Référence 0.2 130 815 x 780 x 900 1200 90 1 8MBE CH20 X0N519 0.4 320 1235 x 860 x 1110 1500 140 1 8MBE CH40 X0N519 0.75 520 1525 x 880 x 1295 2000 175 1 8MBE CH75 X0N519 1.1 770 1525 x 1230 x 1295 240 2 8MBE CH11 X0N519 1.3 1030 1700 x 1230 x 1545 260 2 8MBE CH13 X0N519 1.7 1350 2073 x 1080 x 1845 330 1 8MBE CH17 X0N519 2.2 1700 2073 x 1330 x 1845 350 2 8MBE CH22 X0N519 2.7 2050 2073 x 1580 x 1845 430 2 8MBE CH27 X0N519

TMS ANTI C B D A B

Référence Couvercles pour référence: 8MOP CB15 X0NBUT 8MBN AB15X0N 519 8MOP CB03 XONBUT 8MBN AB03X0N 519 8MOP CB60 X0NBUT 8MBN AB60X0N 519 8MOP CB90 X0NBUT 8MBN AB90X0N 519 8MOP CB11 X0NBUT 8MBN AB11X0N 519 8MOP CB16 X0NBUT 8MBN AB16X0N 519 8MOP CB20 X0NBUT 8MBN AB20X0N 519 8MOP CB25 X0NBUT 8MBN AB25X0N 519 8MOP CB30 X0NBUT 8MBN AB30X0N 519

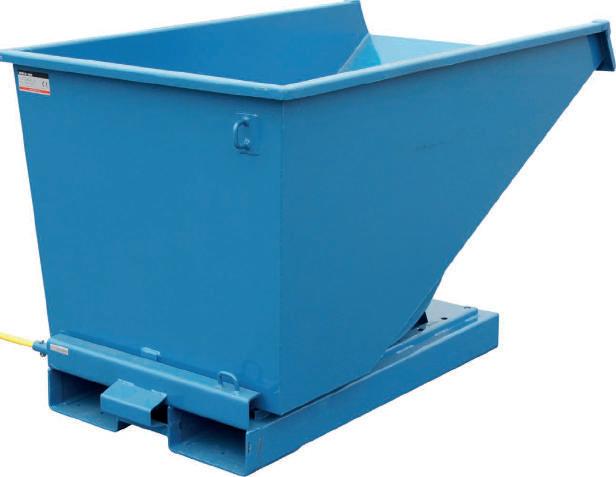

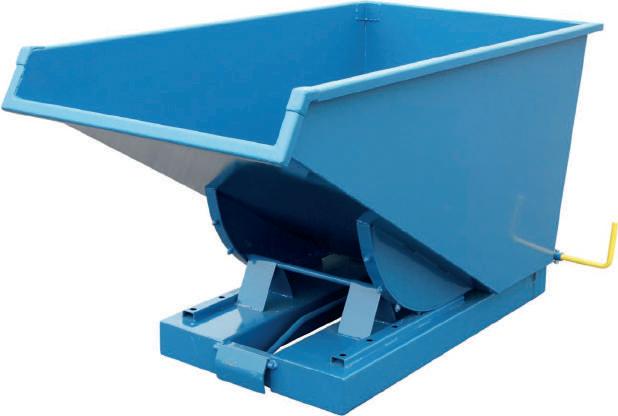

BENNES AUTO-BASCULANTES FORTES CHARGES - 2500 KG

Fabriquées en tôle d’acier de 3 mm, renforcées aux endroits sensibles.

Poignée de déclenchement manuel plus longue, pour un accès aisé.

TMS ANTI

Plateau acier de 3 mm.

Dimensions des guides fourches de 150 à 1600 litres :

A = 160 mm B = 230 mm

C = 630 mm D = 100 mm

Bec incliné pour un vidage facile.

Dimensions des guides fourches de 2000 à 3000 litres :

A = 560 mm B = 230 mm

C = 1035 mm D = 100 mm

C B D A B

Volume cubique Format l x L (mm) Hauteur totale (mm) Hauteur de front (mm) Poids (kg) Référence 0,3 1230 x 840 760 635 110 8MBB FC30 X0N519 0,6 1540 x 870 875 770 135 8MBB FC60 X0N519 0,9 1540 x 1215 875 770 159 8MBB FC90 X0N519 1,1 1860 x 1215 1045 885 188 8MBB FC11 X0N519 1,6 2150 x 1065 1245 1035 235 8MBB FC16 X0N519

ACCESSOIRES POUR BENNES AUTO-BASCULANTES FORTES CHARGES

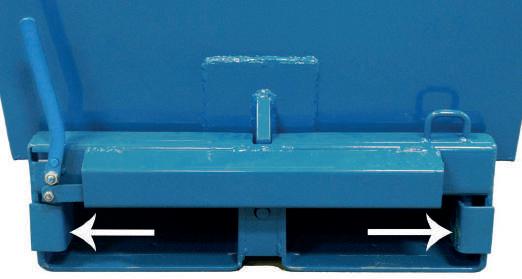

Nouvelle technique pour déclenchement du basculement

Lors de l’écartement de vos fourches, vous déclenchez le basculement.

Ref. 8MOP BC01 X0N519

LES OPTIONS

CHAÎNE DE SÉCURITÉ

Ref. 8MOP CS01 X0N519

VERROUILLAGE DES FOURCHES

Ref. 8MOP VF01 X0N519

RÉHAUSSEUR pour le maniement avec gerbeur

Ref. 8MOP BR01 X0N519

PLATINES POUR ROULETTES pour le maniement avec gerbeur

Ref. 8MOP PR01 X0N519

JEU DE ROULETTES NYLON ø150 mm

Ref. 8MOP RN15

JEU DE ROULETTES NYLON AVEC FREIN ø150 mm

Ref. 8MOP NF15

JEU DE ROULETTES CAOUTCHOUC ø160 mm

Ref. 8MOP RC16

JEU DE ROULETTES CAOUTCHOUC AVEC FREIN ø160 mm

Ref. 8MOP CF16

JEU DE ROULETTES POLYURÉTHANE ø150 mm

Ref. 8MOP RP15

JEU DE ROULETTES POLYURÉTHANE AVEC FREIN ø160 mm

Ref. 8MOP FP16

JEU DE ROULETTES CHAPE INOX AVEC FREIN ø160 mm

Ref. 8MOP IF16

GRILLE DE FILTRATION + ROBINET DE VIDANGE

Ref. 8MOP GR01 X0N519

Garantie 5 ans Anti TMS ENVIRONNEMENT 83

TMS ANTI

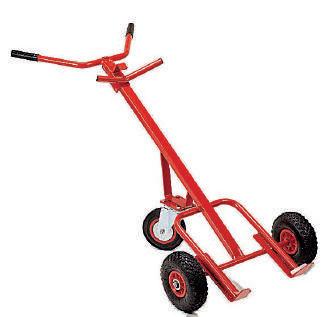

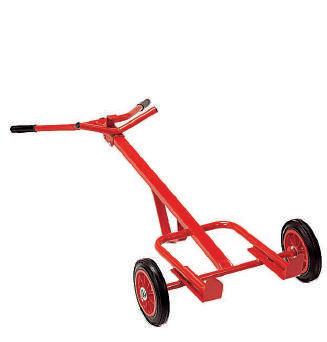

DIABLES POUR FÛTS MÉTALLIQUES - 300 KG

Diable au dépalettiseur pour fûts métalliques de 220 litres.

peinture polyester Rouge RAL 3001.

Finition

DIABLES POUR FÛTS PLASTIQUES - 250 KG À 300 KG

Diable au dépalettiseur pour fûts plastiques de 120 litres de ø 430mm à ø 600mm maxi.

Arceau incurvé et chaînette de sécurité pour assurer le maintien de la charge.

300

Produit Charge (kg) Dim. hors-tout L x l x h (mm) Dim. pelle l x p (mm) Ø Roues (mm) Type de roues Poids (Kg) Référence 1 300 1650 x 780 x 320 250 Caout semi-élastique 18 8MDF MA21 D0N301 2 1650 x 780 x 320 260 Pneumatique 16 8MDM MA21 G0N301 3 1450 x 780 x 950 250 + 200 Caout semi-élastique 21 8MDF MA31 D0N301 4 1450 x 780 x 950 250 + 200 Pneumatique 19 8MDF MA31 G0N301 5 1490 x 770 x 880 250 + (2 x 160) Caout semi-élastique 22 8MDF MB41 D0N301 6 300 780 x 320 x 1650 400 x 70 250 Caout semi-élastique 18 8MDF PA21 D0N301 7 1650 x 780 x 320 260 Pneumatique 15 8MDF PA21 G0N301 8 1490 x 780 x 950 250 + 200 Caout semi-élastique 20 8MDF PA31 D0N301 9 1490 x 780 x 950 260 + 200 Pneumatique 20 8MDF PA31 G0N301 10 1490 x 770 x 880 250 + (2 x 160) Caout semi-élastique 22 8MDF PB41 D0N301

1 4 5 Diable

Roues

Diable

Dépalettiseur

Roues dures 6 8 10 Diable à

Roues dures

Curseur réglable de 850 à 1265 mm pour l’accrochage du fût, assurant une parfaite stabilité. Dépalettiseur

à fût métal.

dures

à fût métal - 3 roues Roues gonglées

fût métal

fût plastique

Diable

à fût plastique - 3 roues Roues dures

fût plastique Roues dures

MATÉRIEL POUR FÛTS MÉTALLIQUES - 250 KG À 300 KG

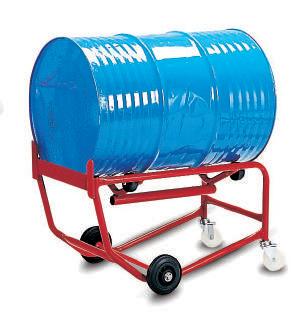

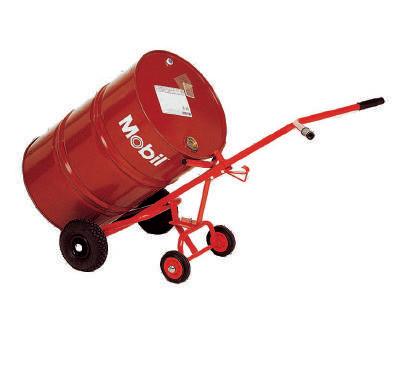

Chariot-chantier à fût pour le stockage horizontal et le déplacement de fûts métalliques de 220 litres.

2 roues de ø 400mm pneumatiques pour un déplacement aisé sur tout type de sol.

Le fût repose sur un berceau en tube d’acier soudé, une chaîne métallique assure le maintien.

4 galets de ø 80mm en nylon permettant le pivotement du fût à l’horizontale.

Hauteur de pose : 480mm. Finition peinture polyester Rouge RAL 3001.

Chariot à fût pour la manutention, le stockage et la vidange rapide de fûts de 220 litres - ø maxi 630mm.

Version avec 2 rouleaux métalliques (8MAF MD21 M0N301).

Recommandée pour les fûts à parois minces. 2 roues caoutchouch semi-élastique de ø 160mm + 2 roulettes nylon à oeil ø 100mm.

Construction robuste en tube d’acier soudé.

Facilité de roulement : 4 galets de rotation en polyamide permettant le pivotement aisé du fût sur lui-même pour la position vidange.

Finition peinture polyester Rouge RAL 3001.

2 rouleaux métalliques

Garantie 5 ans Anti TMS ENVIRONNEMENT 85

Produit Charge (kg) Dim. hors-tout h x l x p (mm) ø Roues (mm) Type de roues Poids (Kg) Référence 1 250 1190 x 970 x 720 400 Pneumatique 19 8MDF MC21 G0N301 2 250 205 x 615 x 615 100 Polyamide 6 8MAF MB11 N4N301 3 300 930 x 640 x 530 160 / 100 2 caout. + 2 nylons 16 8MAF MD11 M0N301 4 - 260 x 235 x 490 4 8MOP FU40 X0N301 5 300 930 x 640 x 530 160 / 100 2 caout. + 2 nylons 17 8MAF MD21 M0N301 6 - 1610 x 40 x 160 5 8MOP FU11 X0N301

1 2 3 4 5 Bac

rétention Dim. 250 x 200mm 6 Levier

CHARIOTS PORTE-FÛTS AVEC BAC DE RÉTENTION

Chariot pour le stockage et le déplacement vertical de 2 fûts.

Caillebotis amovible en acier galvanisé.

4 roulettes ø 200mm en caout. semi-élastique dont 2 fixes et 2 pivotantes.

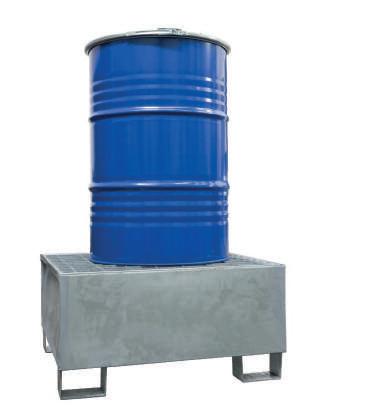

Bac de rétention mobile en acier galvanisé (15/10°) pour le stockage de produits dangereux.

Équipé d’un caillebotis amovible en acier galvanisé à chaud.

Roulettes de ø 100mm, 2 fixes, 2 pivotantes avec frein.

Produit Capacité de rétention (litres) Nombre de fûts Type Dimensions utiles L x l x h (mm) Dim. Hors-tout L x l x h (mm) Dim. Bac de rétention L x l x h (mm) ou capacité (litres) Poids (Kg) Référence 1 400 2 1260 x 855 x 250 1410 x 885 x 1115 260 L 109 8MAF ME21 D1N618 2 400 2 1220 x 815 x 230 1220 x 885 x 1100 220 L 40 8MAF MG23 D2NGLV 3 - 650 x 800 x 165 9 8MPQ PY11 X0NBEU 4 2000 300 1660 x 1260 x 150 38 8MBP PY12 X0NBEU 5 100 1 Galva 920 x 720 x 175 815 x 815 x 445 15 8MBB PY13 X0NBEU 6 225 1 Polyéthylène 900 x 700 x 525 8MBR PY12 X0NBEU 7 220 1 Galva 815 x 815 x 445 31 8MBR GA11 X0NGLV

1 3 5 6 7 4

Rampe d’accès pour plancher de rétention.

CHARIOTS PORTE-FÛTS AVEC BAC DE RÉTENTION

Bac de rétention fabriqué en acier galvanisé pour le stockage de produits dangereux.

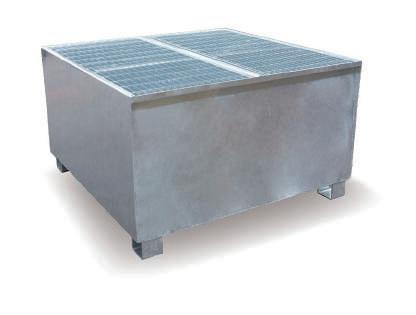

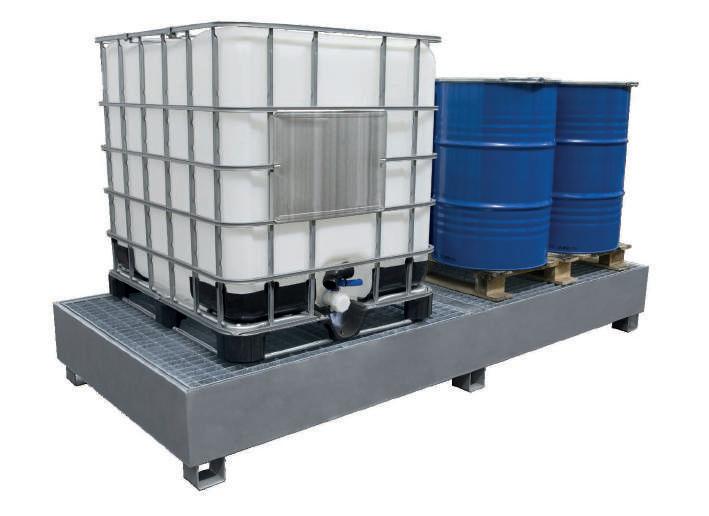

Pour le stockage d’une cuve de 1000 litres debout, équipé d’un caillebotis amovible en acier galvanisé à chaud.

Pieds en U d’une hauteur de 100mm.

ACCESSOIRES

Garantie 5 ans Anti TMS ENVIRONNEMENT 87

Produit Capacité de rétention (litres) Nombre de fûts Type Dim. bac de rétention L x l x h (mm) Poids (Kg) Référence 1 220 2 Galva 1220 x 815 x 330 37 8MBR GA21 X0NGLV 2 440 4 1220 x 1220 x 406 59 8MBR GA42 X0NGLV 3 1000 8 2540 x 1220 x 430 136 8MBR GA81 X0NGLV 4 1000 1 1220 x 1220 x 795 100 8MBC GA10 X0NGLV 5 200 515 x 390 x 390 5 SRBR01X0N-VERT

2 3 4

Support réversible pour 1 fût 60L ou 120L

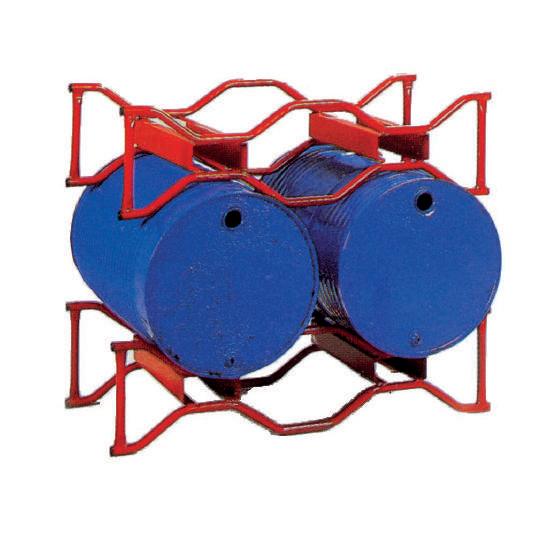

PALETTES À FÛTS

Palettes à fûts pour stockage de 2 fûts métalliques de 120 litres ou de 220 litres.

Construction en tube d’acier de diam 30 mm.

Manipulation par chariot élévateur.

2 niveaux de fûts maximum.

Entraxe guide fourches : 625 mm

Dim. utiles guide fourches = 125 x 82 mm

Finition peinture polyester rouge RAL 3001

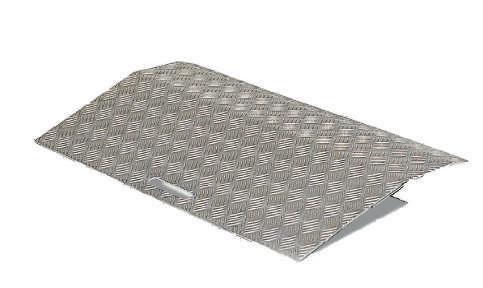

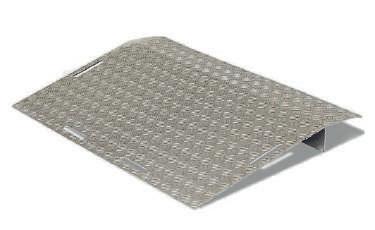

PLAQUES DE LIAISON ALUMINIUM

Plaques de laisons en aluminium antidérapant en tôle damier pleine 4,5/6 mm.

Conçues pour le passage de transpalettes, diables, chariots... à utiliser également pour le déchargement de camions à quai.

Déplacement aisé grâce à leur légèreté.

Préhension facilitée par des poignées de transport.

Inaltérables, ne nécessitent aucun entretien.

Butée de sécurité sous la plaque pour éviter le ripage.

PLAQUES DE LIAISON ALUMINIUM Produit Charge (kg) Denivelé (mm) Vide couvert Dimensions utiles L x l (mm) Poids (Kg) Référence 3 500 +/- 100 250 500 x 1000 8 8MPQ AL40 X0NAU 4 400 +/- 100 500 800 x 1250 16 8MPQ AL60 X0NAU 5 300 +/- 100 600 1000 x 1250 19 8MPQ AL80 X0NAU

1 2 3 4 5

Produit Charge (kg) Nombre de fûts Dim. hors-tout h x l x p (mm) Poids (Kg) Référence 1 350 2 360 x 1240 x 300 12 8MAF MC11 X0N301 2 500 2 360 x 1335 x 600 17 8MAF MC21 X0N301

PALETTES À FÛTS

LEVAGE FÛTS

Pince ajustable à fûts métalliques à bourrelets de 110 à 220l.

Idéal pour le gerbage en position verticale des fûts.

Ouverture des fourches : 623mm

Adaptable sur palans et grues

POTENCE POUR CHARGEMENT BIG BAG 1500 KG

Construction robuste en acier.

Livrée avec chaîne de sécurité reliée au chariot élévateur

Réglage potence cinq positions Finition peinture époxy

Charge maximum de 1500kg en position 1

Mise en place sur les deux fourches du chariot élévateur

MANIPULATEUR DE FÛT 360 KG

Prise en position verticale ou horizontale

Simple à utiliser

LEVAGE FÛTS

Pour fût de Ø570mm

Utilisation manuelle

POTENCE CHARGEMENT

MANIPULATEUR DE FÛTS

Garantie 5 ans Anti TMS ENVIRONNEMENT 89

Produit Charge (kg) Fût Dim. fourreaux L x l x h (mm) Ouverture fourches (mm) Poids (Kg) Référence 1 440 140 x 550 x 560 623 55 8MGA VM68 X0NOAN 2 500 210 1100 7,6 8MGA HM05 X0NOAN 3 350 210 600 9,5 8MGA VM53 X0NOAN

Produit Capacité (kg) Extension flêche mini/maxi (mm) Fourreaux fourches l x h (mm) Poids (Kg) Référence 4 1500 1020/1780 185 x 70 88 8MGA PO15 X0NOAN 3 1

Produit Capacité (kg) Dim. hors-tout L x l x h (mm) Diamètre fût (mm) Poids (Kg) Référence 5 360 724 x 204 x 991 ø 570 20 8MGA MP36 X0NOAN Option : sangle pour fût plastique

ref : 8MOP SA36 X0NJUN

04 manutention lourde

GERBEURS MANUELS - 250 À 400 KG

Mini gerbeur manuel spécialement conçu pour les chaudières et objets encombrants.

Structure robuste en acier peint. Treuil manuel auto freiné en acier zingué. (câble ø 6mm en acier galva).

Montée par tour de manivelle: 23 mm.

Section fourches : 40 x 20mm. Roues gonflées (roues dures sur demande).

Gerbeur manuel idéal pour le chargement et déchargement de marchandises.

Commande de levée par pédale à levée rapide.

Molette permettant un contrôle précis de la descente. 2 roulettes pivotantes à frein.

Gerbeur manuel à fûts idéal pour le déplacement et la vidange de fûts métal de 200L.

Inclinaison du fût par manivelle.

Largeur entre support : 870mm. Montée et descente commandées par pédale ou pied.

Garantie 5 ans Anti TMS MANUTENTION LOURDE 91

Produit Charge (kg) Hauteur de levée (mm) Dim. Hors-tout H x l x p (mm) Longueur fourches (mm) H. fourches position basse (mm) Entraxe fourches (mm) Option : plateau amovible Dim. plateau L x l (mm) ø galets (mm) ø roues (mm) Poids (Kg) Référence 1 250 1250 1580 x 630 x 960 520 81 300 8MOPGE13M0NRGE : 600 x 600 50 250 68 8MGE MA13 M0NGE 2 Plateau pour mini-gerbeur 8MGE MA13 M0NGE 8MOP GE13 M0NRGE 3 400 1500 1710 x 590 x 1040 650 85 550 8MOPGE14M0NRGE : 550 x 650 75 125 85 8MGE MA14 M0NOAN 4 Plateau pour mini-gerbeur 8MGE MA14 M0NOAN 8MOP GE14 M0NOAN 5 350 1400 2020 x 1070 x 1240 74 180 155 8MGE FU12 M0NOAN

1 3 5 250 Kg 400 Kg 350 Kg 2

GERBEURS MANUELS - 1000 À 1500 KG

Gerbeur à levée et déplacement manuel. Construction robuste en acier profilé soudé, tablier guidé par galets et chaîne de levage de précision.

Vitesse de levée par coup de pompe: 25mm (21mm pour le 8MGE MA26 M0NOAN).

Position fourches réglables sur tablier de 300 à 840mm.

Déplacement facilité par des roues et galets polyamides.

Frein parking. Pédale à levée rapide.

Poignée 3 positions : Montée : levage hydraulique commandé par le timon

Neutre : débraye le timon de la pompe pour faciliter la manoeuvre à pleine charge

Descente : vitesse de descente progressive ou rapide à la demande

Produit Charge (kg) Hauteur de levée (mm) Hauteur mât abaissé/déployé (mm) Longueur x largeur fourches (mm) H. fourches position basse (mm) Largeur ext. Fourches mini/maxi (mm) Dim. hors-tout (mm) Poids (Kg) Référence 1 1000 1600 2080/2080 1150 x 140 90 300/840 1705 x 755 210 8M GEMA16 M0NOAN 2 2500 1838/2925 1705 x 860 290 8M GEMA25 M0NOAN 3 3000 2080/3420 1705 x 860 310 8M GEMA30 M0NOAN 4 1500 1600 2080/2080 1705 x 755 245 8M GEMA26 M0NOAN

TABLES ÉLÉVATRICES MOBILES SIMPLE CISEAUX

Tables élévatrices mobiles à simple ciseaux, de fabrication très robuste, de conception extrêmement simple, ces tables ne nécessitent pratiquement aucun entretien et assurent une parfaite fonctionnalité.

Système hydraulique: levée manuelle commandée par pédale, descente par levier permettant un contrôle précis de la vitesse, limiteur de débit si descente rapide en charge.

Roues : 2 directrices pivotantes dont 1 à blocage et 2 fixes, galets en polyuréthane montés sur roulement à billes. Structure : ossature en acier profilé laqué, plate-forme en tôle d’acier lisse. Système de blocage mécanique du plateau en hauteur maxi. Barre de poussée en acier peint.

TABLES ÉLÉVATRICES MOBILES DOUBLE CISEAUX

Tables élévatrices mobiles à double ciseaux, de fabrication très robuste, de conception extrêmement simple, ces tables ne nécessitent pratiquement aucun entretien et assurent une parfaite fonctionnalité.

Système hydraulique : levée manuelle commandée par pédale, descente par levier permettant un contrôle précis de la vitesse, limiteur de débit si descente trop rapide en charge.

Garantie 5 ans Anti TMS MANUTENTION LOURDE 93

Produit Charge (kg) Type Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Hauteur de levage mini/maxi (mm) ø Roues (mm) Poids (Kg) Référence 1 150 Simple ciseaux 700 x 450 950 x 450 x 1000 265 - 755 100 41 8MTE DC15 P3NRGE 2 250 830 x 500 1010 x 500 x 1100 330 - 910 125 78 8MTE DC25 P3NRGE 3 500 1010 x 520 1185 x 520 x 1130 435 - 1000 150 118 8MTE DC50 P3NRGE 4 500 1525 x 620 1780 x 620 x 1130 400 - 1100 175 8MTE LC50 P3NRGE 5 750 1000 x 520 1260 x 520 x 1130 442 - 1000 110 8MTE DC75 P3NRGE 6 1000 1200 x 800 1390 x 800 x 1080 425 - 1225 200 163 8MTE DC10 P3NRGE 7 300 Double ciseaux 1010 x 520 1260 x 520 x 1130 435 - 1585 150 150 8MTE DD30 P3NRGE 8 800 1010 x 520 1275 x 520 x 1130 470 - 1410 165 8MTE DD80 P3NRGE

1 7

chromée.

TABLE ÉLÉVATRICE

MANUELLE INCLINABLE

Angle de la table 45°

Dimension de la table (L x l) : 830 x 520 mm

Hauteur timon : 1130 mm

Nombre de coup de pédale

maxi : 50

Roues : ø 150 mm

Dimensions plateforme (L x l) = 915 x 610 mm

Roues diam 125 mm

Hauteur timon : 1130 mm 2

TABLES ÉLÉVATRICES MOBILES SEMI-ÉLECTRIQUES

Tables élévatrices permettant la mise au niveau souhaité de la charge transportée.

Moteur de 700W et pompe hydraulique de fabrication européenne. L’élévation électrique faite par batterie de 12V/75Ah.

4 roulettes de Ø 150mm dont 2 fixes et 2 pivotantes à frein. Courant alternatif 220 V secteur (fourni avec 3m de câble).

3 TABLES ÉLÉVATRICES ÉLECTRIQUES

Plateaux de grandes dimensions pour permettre un travail aisé à hauteur souhaitée. En cas d’obstacle, la descente est stoppée grâce à un cadre de sécurité.

Contacteur anti-cisaillement. Galets et bagues autolubrifiés. Valve à débit constant. Clapet parachute.

94 Produit Charge (kg) Type Dim. Utiles L x l (mm) Dim. hors-tout L x l x h (mm) Hauteur de levage mini/ maxi (mm) Temps élévation/ descente (s) Poids (Kg) Référence 1 400 1355 x 520 1560 x 435 123 8MTE IN40 P2NOAN 2 900 1250 x 660 x 970 1220 130 8MTE EN90 P2NOAN 3 500 simple ciseau 1010 x 520 520 x 1185 x 1185 450/950 15/06 148 8MTE SE50 P2NOAN 4 500 double ciseaux 520 x 1260 x 1185 495/1618 198 8MTE SD50 P2NOAN 5 750 simple ciseau 520 x 1260 x 1185 450/950 154 8MTE SE75 P2NOAN 6 1000 simple ciseau 520 x 1260 x 1185 480/950 169 8MTE SE10 P2NOAN 7 1000 1600 x 1000 640 x 1240 205 / 1000 20 / 25 186 8MTE TE12 X0NOAN 8 1000 1700 x 850 640 x 1580 240 / 1300 30 / 35 200 8MTE TE13 X0NOAN 9 2000 1300 x 850 785 x 1220 230 / 1050 20 / 25 235 8MTE TE21 X0NOAN 10 4000 1700 x 1200 900 x 1600 240 / 1100 30 / 40 375 8MTE TE41 X0NOAN 1

MANUELLE

TABLE ÉLÉVATRICE

ENCASTRABLE

GRANDES CAPACITÉS 7

Transpalette manuel, facile à utiliser, économique et robuste pour transporter vos palettes.

Timon ergonomique à commande unique.

Hauteur timon : 1130 mm

Des barres d’acier soudées sous les fourches, un timon solide ainsi qu’une base avec une tôle épaisse permettent de supporter facilement les charges les plus lourdes.

1 2

Transpalette surbaissé, conçu pour manipuler des palettes spéciales avec une hauteur limitée, seulement 55 mm. Timon 3D incurvé ergonomique..

DE PESAGE SIMPLE 3 4 5 2000

TRANSPALETTE MANUEL PESEUR - SYSTÈME

MANUEL PROFESSIONNEL 3 T ø Roues avant (mm) Poids (Kg) Référence 1 2500 1150 150 525 85/115 12 Nylon 82 200 63 8MTX ML25 M0NJUN 2 3000 1150 150 525 85/115 13 Nylon Polyuréthane

TRANSPALETTE l. fourches (mm) Ecartement extérieur (mm) H. des fourches position basse/ haute (mm) Nbre coups pompe pour levage maxi (à vide) Type de galets/roues ø Roues arrières (mm)

82 200 88 8MTX ML30 M0NJUN 3 2000 1150 160 525 55/115 12 55 200 71 8MTX SB20 M0NJUN 4 2000 1185 180 555 90/115 13 82 200 104 8MTX PE21 M0NJUN 5 2500 1185 180 555 90/115 13 82 200 113 8MTX PE25 M0NJUN

Garantie 5 ans Anti TMS MANUTENTION LOURDE 95 TRANSPALETTE GS 2,5 T

TRANSPALETTE À HAUTEUR ABAISSÉE POUR TRANSPORTER DES PALETTES SPÉCIALES Produit Charge (kg) L. fourches (mm)

Roues diam 125 mm

2500

05

remorques

REMORQUES LÉGÈRES - 200 KG

Pour le transport d’objets domestiques et professionnels.

Roues : pneus gonflés avec fixation à serrage rapide, ø 500 x 50 mm.

Attache vélo, pour tracter par bicyclette ou vélomoteur

Format 280 x 110 mm, poids 0,5kg

Ref : 8MOP AV01 X0NAU

Plateau en bois encastré d’épaisseur 15mm.

Finition peinture polyester noir RAL 9005

REMORQUES INDUSTRIELLES À MAIN - 800 À 1500 KG

Remorques industrielles destinées à être utilisées dans une enceinte privée.

Construction en tube d’acier soudé de 50 x 30mm.

Plancher en CP d’ép. 19 mm encastré dans le châssis.

Équipée d’un essieu directeur avec couronne à billes. 2

Charges : 800kg ou 1500kg.

Roues pneumatiques ou caoutchouc semi-élastique de diam 300 ou 400mm. 4 dimensions de plateau standards ; autres dimensions sur simple demande.

Options : Timon avec oeil d’attelage ø 55 intérieur : 8MOP RE10 X0N735

Garantie 5 ans Anti TMS REMORQUES 97

Produit Charge (kg) Dim. utiles L x l (mm) Dim. hors-tout L x l x h (mm) Hauteur sol/ plateau (mm) Dimensions ø roues x l (mm) Type de roues Poids (Kg) Référence 1 200 695 x 450 x 290 1570 x 735 x 600 - - - 17 8MR TAV01 G1N905 2 200 805 x 605 x 290 1660 x 890 x 630 - - - 22 8MR TAV02 G1N905 3 200 100 x 700 x 290 1840 x 990 x 700 - - - 25 8MR TAV03 G1N905 4 800 1300 x 700 1700 x 700 x 1185 465 300 x 70 Caout. semi-élastique 85 8MRE MB13 D0N712 5 1300 x 700 1700 x 700 x 1185 300 x 110 Pneu gonflé 8MRE MB13 G0N712 6 1500 x 800 1900 x 800 x 1185 300 x 70 Caout. semi-élastique 95 8MRE MB15 D0N712 7 1500 x 800 1900 x 800 x 1185 300 x 110 Pneu gonflé 99 8MRE MB15 G0N712 8 1500 2000 x 1000 2400 x 1000 x 1235 515 400 x 75 Caout. semi-élastique 114 8MRE MB20 D0N712 9 2000 x 1000 2400 x 1000 x 1235 400 x 100 Pneu gonflé 8MRE MB20 G0N712 10 2500 x 1250 2900 x 1250 x 1235 400 x 75 Caout. semi-élastique 124 8MRE MB25 D0N712 11 2500 x 1250 2900 x 1250 x 1235 400 x 100 Pneu gonflé 144 8MRE MB25 G0N712

Frein parking : 8MOP RE30 X0N735

Crochet d’attelage : 8MOP RE20 X0N735

OPTIONS DOSSIERS ET RIDELLES

98 Type Pour plateau H. 500 mm H. 800 mm Dossier (à l’unité) 1300 x 700 8MOP RE41 XON712 8MOP RE45 XON712 1500 x 800 8MOP RE42 XON712 8MOP RE46 XON712 2000 x 1000 8MOP RE43 XON712 8MOP RE47 XON712 2500 x 1250 8MOP RE44 XON712 8MOP RE48 XON712 Ridelle (à l’unité) 1300 x 700 8MOP RE61 XON712 8MOP RE65 XON712 1500 x 800 8MOP RE62 XON712 8MOP RE66 XON712 2000 x 1000 8MOP RE63 XON712 8MOP RE67 XON712 2500 x 1250 8MOP RE64 XON712 8MOP RE68 XON712 2 dossiers & 2 ridelles 1300 x 700 8MOP RE71 XON712 8MOP RE75 XON712 1500 x 800 8MOP RE72 XON712 8MOP RE76 XON712 2000 x 1000 8MOP RE73 XON712 8MOP RE77 XON712 2500 x 1250 8MOP RE74 XON712 8MOP RE78 XON712

conteneurs

CHARIOTS DE SÉCURITÉ EMBOITABLES 500 KG

Chariots Sécurité grillagé 500kg (150kg/étagère)

3 côtés avec porte verrouillable, toit et étagères rabattables (stockage et transport optimisé des chariots à vide, gain de 75% de l’espace au sol une fois repliés).

Protection sûre contre les vols (maille 50x50mm).

Roulettes pivotantes de Ø 125mm en polyuréthane dont 2 fixes + 2 piv, dont 1 à frein.

100 Produit Charge (kg) Dim. utiles l x p x h (mm) Dim. hors-tout L x p x h (mm) Nombre de niveaux Espace utiles entre niveaux Poids (Kg) Référence 1 500 1150 x 720 x 1650 1200 x 800 x 1870 2 820/810 94 8MGT MS11 P3N512 2 500 1150 x 720 x 1650 1200 x 800 x 1870 4 393/416/365/444 113 8MGT MS31 P3N512

1 2

CONTAINERS GERBABLES ET EMBOITABLES 600 KG

Chariots emboitables et repliables pour un gain de place à vide (idéal pour le transport en camion)

Gerbables 1/1 ou 2/1 selon la charge, pour un stockage économique.

4 roulettes pivotantes de Ø100mm en polyamide dont une à blocage directionnel.

Châssis en tubes rectangulaires de section 40 x 40mm / 40 x 20mm, plancher en bois d’épaisseur 16mm relevable et verrouillable.

Finition bleu RAL 5012.

Garantie 5 ans Anti TMS CONTENEURS 101

Produit Charge (kg) Dim. utiles l x p x h (mm) Dim. hors-tout L x p x h (mm) Poids (Kg) Référence 1 600 1200 x 1100 x 1610 1300 x 1150 x 1800 66 8MGT EC13 N7N512 2 600 1900 x 1100 x 1610 2000 x 1150 x 1800 84 8MGT EC20 N7N512 3 600 2400 x 1100 x 1610 2500 x 1150 x 1800 96 8MGT EC25 N7N512 4 600 2600 x 1100 x 1610 2700 x 1150 x 1800 100 8MGT EC27 N7N512

CONTAINERS GERBABLES ET EMBOITABLES 800 KG

Chariots à usage interne ou externe de conception extrêmement robuste spécialement étudiés pour le transport en camion et le stockage de charges volumineuses et lourdes.

Chariots emboitables et repliables pour un stockage et transport optimisé des chariots à vide.

Gerbables 2/1 pour un stockage économique. Finition bleu RAL 5012.

Châssis en tubes rectangulaires de section 50 x 30mm, plancher en bois d’épaisseur 16mm relevable et verrouillable 4 roulettes pivotantes de Ø 125mm en polyamide dont une à blocage directionnel pour faciliter les déplacements sur de longues distances.

Gerbage en toute sécurité par encastrement des barres horizontales supérieures dans le profilé U du châssis des chariots inférieurs

Exemples d’options disponibles :

- 4ème côté 1/2 rabattable, côtés en mailles grillagées

- Étagères intermédiaires, séparateurs

- Porte-étiquettes, plaques d’identification

- Skis, fourreaux pour prise par chariots élévateurs

- Timon-accroche pour mise en train

Chariots repliables et emboitables : gain de place à vide

102 Produit Charge (kg) Dim. utiles l x p x h (mm) Dim. hors-tout L x p x h (mm) Poids (Kg) Référence 1 800 1120 x 1100 x 1615 1200 x 1150 x 1850 89 8MGT US12 N7N512 2 800 1920 x 1100 x 1615 2000 x1150 x 1850 115 8MGT US20 N7N512 3 800 2320 x 1100 x 1615 2400 x 1150 x 1850 132 8MGT US24 N7N512

PALETTES À RIDELLES <600 KG/ PALETTE

Pour le transport et le stockage des charges cylindriques longues.

Grande résistance des ridelles aux efforts latéraux.

Conçus pour permettre la superposition au sol et dans les véhicules routiers.

Ridelles fixes

Cette version est idéale pour optimiser votre espace de stockage.

Ridelles amovibles

La version avec ridelles amovibles permet d’augmenter ou réduire la zone de stockage en fonction des différentes campagnes de production.

Mise en place rapide des ridelles par emboîtement.

Ridelles rabattables

La palette à ridelles rabattables permet d’optimiser les flux internes/ externes.

Les ridelles sont solidaires de la base afin d’éviter la perte de composants lors du retour à vide.

Les palettes sont gerbables à vide.

Hauteur repliée : 315 mm.

Structure renforcée en tube d’acier.

Base entretoisée préhensible sur les 4 faces.

Recouvrement bois vissé ou encastré en aggloméré 19mm d’épaisseur.

Ridelles fixes, amovibles ou rabattables.

Gerbage par fer «U» et patins de dépose sur rayonnage.

Finition Epoxy bleu RAL 5019.

Garantie 5 ans Anti TMS CONTENEURS 103 Produit Charge (kg) Dim. utiles L x l x h (mm) Dim. hors-tout L x l x h (mm) Format plateau Hauteur dessus base/sol Hauteur libre dessous base Gerbage Poids (Kg) Référence 1 600 1500 x 1000 x 1000 1500 x 1135 x 1220 1500 x 1000 180 120 3/1 68 PARF15X0N-5019 2 1500 x 1000 x 1000 1500 x 1140 x 1205 1500 x 1000 180 120 3/1 72 PARA15X0N-5019 3 1500 x 1000 x 1000 1600 x 1200 x 1185 1500 x 1000 180 120 3/1 90 PARR15X0N-5019

1 2 3

PALETTES À REHAUSSES <1000 KG PAR PALETTE

Pour la protection et la manutention de tous produits en toute sécurité.

Habillage à la carte en fonction de vos besoins.

Composants standards et interchangeables.

Éléments facilement amovibles.

Structure en tube d’acier soudé et entretoisé.

Préhensible au chariot élévateur sur les 4 faces.

Bases renforcées par coins en tôle soudés.

Finition Epoxy Bleu RAL 5019.

3 TYPES DE BASE

Possibilité de gerbage à vide pour un gain de volume en non-utilisation ou en retour à vide.

104

Produit Format Hauteur utile (mm) Référence 1 800 x 1200 + jeu de 4 rehausses 900 PARC98X0N-5019 800 x 1200 + jeu de 4 rehausses 1200 PARC18X0N-5019 1000 x 1200 + jeu de 4 rehausses 900 PARC91X0N-5019 1000 x 1200 + jeu de 4 rehausses 1200 PARC11 X0N-5019 2 800 x 1200 + jeu de 4 rehausses 900 PARB98 X0N-5019 800 x 1200 + jeu de 4 rehausses 1200 PARB18 X0N-5019 1000 x 1200 + jeu de 4 rehausses 900 PARB91 X0N-5019 1000 x 1200 + jeu de 4 rehausses 1200 PARB11 X0N-5019 3 800 x 1200 + jeu de 4 rehausses 900 PART98 X0N-5019 800 x 1200 + jeu de 4 rehausses 1200 PART18 X0N-5019 1000 x 1200 + jeu de 4 rehausses 900 PART91 X0N-5019 1000 x 1200 + jeu de 4 rehausses 1200 PART11 X0N-5019

Base à claire-voie Base avec recouvrement bois Base avec recouvrement tôle zinguée 3 2 1

RIDELLES À HABILLAGES CLAIRE-VOIE

2 formats : 800 x 1200 mm et 1000 x 1200 mm.

2 hauteurs utiles : 900mm et 1200mm.

Modèles disponibles sur demande

RIDELLES À HABILLAGES GRILLAGÉES

2 formats : 800 x 1200 mm et 1000 x 1200 mm.

2 hauteurs utiles : 900mm et 1200mm.

Modèles disponibles sur demande

Garantie 5 ans Anti TMS CONTENEURS 105

CONTENEURS EN FIL D’ACIER ZINGUÉ - 300 À 1000 KG

Gerbable en utilisation (3/1), repliable et gerbable à vide.

Fermeture facile par ergot.

Mailles 50 x 110mm pour modèle 1 et 65 x 120mm pour modèles 2 et 3.

Modèle équipé de pieds de sécurité pour le gerbage et le positionnement sur lisses de rayonnages.

Préhension possible des deux côtés par chariot à fourches et transpalette.

106 Produit Charge (kg) Dim. utiles l x p x h (mm) Dim. hors-tout L x p x h (mm) Dim. repliées L x p x h (mm) Poids (Kg) Capacité de gerbage Référence 1 300 790 x 520 x 510 860 x 580 x 680 860 x 580 x 240 18 3/1 8MCR FL30 X0NZNG 2 1000 1070 x 790 x 830 1150 x 850 x 980 1150 x 850 x 280 44 3/1 8MCR FL80 X0NZNG 3 1000 1120 x 930 x 810 1200 x 1000 x 980 1200 x 1000 x 330 47 3/1 8MCR FL85 X0NZNG

ROLLS STANDARD EN ACIER ZINGUÉ - 400 KG

Roll en fil d’acier zingué électrolytique.

Assemblage ridelles sur socle par fixations métalliques à « clipser ».

4 roulettes polypropylène noir dont 2 fixes et 2 pivotantes.

Existe avec 2 sangles Ref: 8MCR FL50 3N1N ZNG

Existe avec 2 sangles Ref: 8MCR FL50 5N1N ZNG

*Modèles équipés de roulettes caoutchouc.

Garantie 5 ans Anti TMS CONTENEURS 107 Produit Charge (kg) Dim. utiles l x p x h (mm) Dim. hors-tout L x p x h (mm) Étagère Poids (Kg) Ø roues (mm) Référence 1 400 645 x 810 x 1640 720 x 810 x 1800 sans étagère 23 100 8MCR FL900 N1NZNG 2 400 660 x 800 x 1640 720 x 800 x 1800 sans étagère 26 100 8MCR FL600 N1NZNG 3 400 660 x 760 x 1640 720 x 800 x 1800 sans étagère 31 100 8MCR FL603 N1NZNG 4 400 660 x 740 x 1640 720 x 800 x 1800 sans étagère 37 100 8MCR FL605 N1NZNG 5 400 660 x 740 x 1640 720 x 830 x 1840 sans étagère 51 100 8MCR FL507 N1NZNG 6 400 1140 x 740 x 1640 1200 x 800 x 1845 2 étagères 55 125 8MCR FL514 N1NZNG* 7 400 1140 x 740 x 1640 1200 x 800 x 1845 sans étagère 52 125 8MCR FL014 N1NZNG 8 400 1140 x 740 x 1640 1200 x 800 x 1845 2 étagères 82 125 8MCR FL515 N1NZNG* 9 400 1140 x 740 x 1640 1200 x 800 x 1845 sans étagère 79 125 8MCR FL015 N1NZNG 10 400 1140 x 740 x 1640 1200 x 800 x 1800 sans étagère 47 100 8MCR FL535 N1NZNG

Base plastique / ridelles en tube Ø 25mm Maille 106x395mm, ouverture côté 720mm Maille 105x350mm ouverture côté 720mm Maille 105/120x365/395mm ouverture côté 720mm

1 2 3 4 5 6 9 10

07 roues et roulettes

QU’EST CE QU’UNE ROULETTE ?

La composition minimum d’une roulette comprend une roue, une monture fixe ou pivotante, un axe et un système de roulement. Il existe 4 principaux types de roulettes : les fixes et les pivotantes avec platines, les pivotantes à tige et les pivotantes à trou central.

LES DIFFÉRENTS TYPES DE ROULEMENTS

Les deux principaux éléments qui déterminent la qualité de roulement d’une roue sont d’une part le type de bandage et d’autre part le type de roulement. Le type de roulement choisi influence la maniabilité de l’appareil de manutention.

ROULEMENT LISSE

Roulement simple ne nécessitant aucun entretien et résistant aux chocs et à la corrosion. Recommandé en milieux humides pour les appareils de manutention se déplaçant à faible vitesse. Équipe les chariots et les diables de premiers prix.

ROULEMENT À ROULEAUX

Roulement robuste composé de rouleaux en acier dans une cage en nylon ou acier, très résistante. Il ne nécessite aucun entretien. Faible frottement, auto-lubrifiant : le modèle le plus utilisé pour les chariots à faible vitesse.

ROULEMENT À BILLES

Il est composé de billes en acier traité guidées dans une cage à billes. Les billes tournent entre une bague intérieure et extérieure. Les roulements à billes sont lubrifiés lors du montage et ne nécessitent aucun graissage. Roulement permettant de déplacer très facilement les chariots, même très lourds. Tout particulièrement adapté au chariot se déplaçant à grande vitesse notamment en traction mécanique. Le nec plus ultra des roulements.

Garantie 5 ans Anti TMS ROUES ET ROULETTES 109

COMMENT BIEN CHOISIR UNE ROULETTE ?

1 A F 2 B G 3 C H 4 D I 5 E Platine de fixation Diamètre roue Longeur et largeur platine Chape Diamètre alésage Entraxe Roue Longueur moyeu Diamètre trous de fixation

de rotation de

roue Largeur roue Départ Corps de roue Largeur du bandage

Axe

LES DIFÉRENTS TYPES DE ROULETTES

Pivotante avec platine

1 2 3 4 5

Platine de fixation Chape

Bandage de roue

Axe de rotation de la roue Corps de roue

Pivotante à tige

1 2 3 4 5 6

Tige d’acier Platine Chape

Bandage de roue

Corps de roue

Axe de roue

Pivotante à œil

1 2 3 4 5 6

Trou central Platine Monture pivotante

Bandage de roue

Chape de roue

Axe de roue

Fixe

1 2 3 4

Chape fixe

Bandage de roue

Corps de roue

Axe de roue

110

Les 5 principaux critères de choix du type de bandage de roues.

Les deux principaux éléments qui déterminent la qualité d’une roue sont d’une part le type de bandage et d’autre part le type de roulement. La matière de la bande de roulement (le bandage) a une importance primordiale dans le choix de la roue ou de la roulette. 1

charge

(poids de la charge à transporter + poids de l’appareil de manutention).

Efforts au démarrage et au roulement souhaités (force de poussée ou traction nécessaire pour démarrer et déplacer une charge roulante).

Facilité et confort d’utilisation (facilité de roulement, bruit...).

Vitesse de déplacement souhaitée (< à 4 km/h = utilisation manuelle ou > 4 km/h = traction mécanique).

Type de bandage Principaux critères de sélection

Capacité de charge Bonne Bonne Très bonne Très bonne Faible Très bonne

Exemple capacité de charge diam. 200 mm 200 kg 200 kg 400 kg 500 kg 75 kg 900 kg

Effort à fournir au démarrage Important Moyen Faible Très faible Très important Très faible

Résistance du chariot au roulement Faible Faible Très faible Très faible Forte Très faible

Maniabilité sur sols inégaux et accidentés Bonne Bonne Très bonne Mauvaise Très bonne Très bonne

Confort et aisance d’utilisation Bon Bon Très bon Moyen Très bon Très bon

Absorbtion des chocs et vibrations Bonne Moyenne Très bonne Mauvaise Très bonne Bonne

Résistance à l’usure du bandage Moyenne Moyenne Bonne Très bonne Moyenne Très bonne

Caoutchouc semi-élastique

Caoutchouc synthétique Caoutchouc super-élastique Polyuréthane

CHARGE UNITAIRE

Roulement lisse

Définitions

Capacité de charge

Absorption des chocs et vibrations

Polyamide (Nylon®)

Polypropylène

Roulement à rouleaux

Roulement à billes

Charge maximale supportée par une roue. La charge par roue est égale à la somme du poids du chariot et de la charge à transporter divisée par le nombre de roues en contact permanent avec le sol - soit la charge totale divisée par 3 à 4 km/h, dans une température ambiante comprise entre 10° et 30°C, sur un sol égal.

L’effort au démarrage

Force nécessaire pour faire passer la roue d’une position immobile à un état de mouvement.

La résistance au roulement

Force nécessaire pour maintenir la roue dans son état de mouvement.

Résistance à l’usure du bandage

Résistance du bandage à l’usure mécanique dans le temps. Dépend de l’intensité de l’utilisation (nombre de km), du type des sols, de la présence d’agents coupants ou agressifs au sol.

Maniabilité sur sols inégaux ou accidentés Est optimisée par l’adéquation du type de bandage de la roue par rapport à la nature des sols.

Confort et aisance d’utilisation

Sont obtenus par la faible résistance au démarrage et au roulement et par l’absence de bruit à l’utilisation.

Dépend directement de la dureté (shore) du bandage. Résistance aux agents agressifs Dépend du type de produits chimiques. Elle concerne la résistance du bandage et du corps de roue ainsi que de la chape et de la platine de fixation.

Résistance à la température

La température à prendre en compte pour le bandage est la température ambiante. La résistance des bandages diminue à des températures élevées. Degré de pollution sonore Dépend de la nature et de la dureté du bandage de la roue et de la nature du sol.

Conservation et protection des sols

Critère important sur des sols fragiles comme les sols carrelés ou des parquets Marquage des sols

Il existe des roues en caoutchouc plein ou pneumatique en version “non tachant” de couleur grise ou noire destinées à éviter le marquage des sols fragiles

Garantie 5 ans Anti TMS ROUES ET ROULETTES 111

COMMENT CHOISIR LE MEILLEUR BANDAGE DE ROUE ?

Caoutchouc plein semi-élastique Caoutchouc synthétique Caoutchouc plein super-élastique Polyamide Nylon® Pneumatique Polyuréthane injecté

graisses et acides Très moyenne Très moyenne Moyenne Grande Très moyenne Très bonne Utilisation température extrême -20 +60 -20 +60 -20 + 80 -40 +80 -20 +80 -40 + 60 Bruit Silencieux Silencieux Très silencieux Très bruyant Très silencieux Silencieux Conservation et protection des sols Moyenne Moyenne Très bonne Très bonnes Très bonne Très bonne Marquage et tâches des sols Tachant Non tachant Non tachant Non tachant Tachant Non tachant Indéjantable oui/non non non oui oui non oui Indice de prix (base ø 200 mm semi-élastique) 100 118 329 199 99 505

Résistance aux huiles,

2 4 5 3

Type de sols.

Capacité de

recherchée

EFFORT DE DÉMARRAGE EFFORT AU ROULEMENT

CHARGE UNITAIRE

ROULETTES À PLATINE À BANDAGE CAOUTCHOUC SEMI-ÉLASTIQUE (NOIR)

ROULETTES À PLATINE À BANDAGE CAOUTCHOUC NON TACHANT

ROULETTES À PLATINE PNEUMATIQUE

112

Produit Ø roues (mm) Type de roulettes Largeur Type de roulement Dimensions platine Entraxe trous Ø trous (mm) Déport (mm) Hauteur (mm) Poids (kg) Charge (kg) Référence 1 100 Fixe 35 Lisse 105 x 85 80 x 60 9 - 128 0,59 70 MANC7A 033 2 100 Pivotante 35 Lisse 105 x 85 80 x 60 9 40 128 0,79 70 MANC7A 032 3 125 Fixe 37 Rouleaux 105 x 85 80 x 60 9 - 155 1,09 100 MANC7A 006 4 125 Pivotante 37 Rouleaux 105 x 85 80 x 60 9 46 155 1,39 100 MANC7A 005 5 125 Pivotante à blocage 37 Rouleaux 105 x 85 80 x 60 9 46 155 1,39 100 MANC7A 050 6 160 Fixe 40 Rouleaux 137 x 105 105 x 80 11 - 200 2,07 135 MANC7A 004 7 160 Pivotante 40 Rouleaux 137 x 105 105 x 80 11 60 200 2,81 135 MANC7A 003 8 160 Pivotante à blocage 40 Rouleaux 137 x 105 105 x 80 11 60 200 2,81 135 MANC7A 034 9 200 Fixe 50 Rouleaux 137 x 105 105 x 80 11 - 240 2,73 205 MANC7A 002 10 200 Pivotante 50 Rouleaux 137 x 105 105 x 80 11 60 240 3,57 205 MANC7A 001 11 200 Pivotante à blocage 50 Rouleaux 137 x 105 105 x 80 11 60 240 3,57 205 MANC7A 035

Produit Ø roues (mm) Type de roulettes Largeur Type de roulement Dimensions platine Entraxe trous Ø trous (mm) Déport (mm) Hauteur (mm) Poids (kg) Charge (kg) Référence 20 200 Fixe 50 Rouleaux 135 x 105 105 x 80 11 - 240 1,6 75 MANC7A 259 21 200 Pivotante 50 Rouleaux 135 x 105 105 x 80 11 55 240 1,95 75 MANC7A 260

Produit Ø roues (mm) Type de roulettes Bandage Largeur Type de roulement Dimensions platine Entraxe trous Ø trous (mm) Déport (mm) Hauteur (mm) Poids (kg) Charge (kg) Référence 12 125 Fixe synthé. 30 Rouleaux 105 x 80 80 x 60 9 - 155 0,68 100 MANC7A 052 13 125 Pivotante synthé 30 Rouleaux 105 x 80 80 x 60 9 32 155 0,75 100 MANC7A 051 14 160 Fixe semi-élast. 40 Rouleaux 137 x 105 105 x 80 11 - 200 2,2 135 MANC7A 325 15 160 Pivotante semi-élast. 40 Rouleaux 105 x 85 105 x 80 11 60 200 2,9 135 MANC7A 326 16 160 Pivotante à blocage semi-élast. 40 Rouleaux 105 x 85 105 x 80 11 60 200 2,9 135 MANC7A 327 17 200 Fixe semi-élast. 50 Rouleaux 137 x 105 105 x 80 11 - 240 2,7 205 MANC7A 320 18 200 Pivotante semi-élast. 50 Rouleaux 137 x 105 105 x 80 11 60 240 3,6 205 MANC7A 319 19 200 Pivotante à blocage semi-élast. 50 Rouleaux 137 x 105 105 x 80 11 60 240 3,6 205 MANC7A 321

ROULETTES À PLATINE

Garantie 5 ans Anti TMS ROUES ET ROULETTES 113 ROULETTES À PLATINE À BANDAGE CAOUTCHOUC SUPER-ÉLASTIQUE NON TACHANT Produit Ø roues (mm) Type de roulettes Largeur (mm) Type de roulement Dimensions platine Entraxe trous Ø trous (mm) Déport (mm) Hauteur (mm) Poids (kg) Charge (kg) Référence 1 125 Fixe 40 Rouleaux 105 x 85 80 x 60 9 - 155 0,69 250 MANC7A 201 2 125 Pivotante 40 Rouleaux 105 x 85 80 x 60 9 46 155 0,69 250 MANC7A 200 3 125 Pivotante à blocage 40 Rouleaux 105 x 85 80 x 60 9 46 155 0,69 250 MANC7A 269 ROULETTES À PLATINE À BANDAGE CAOUTCHOUC SUPER-ÉLASTIQUE AVEC JANTE ALU (NOIR ET NON TACHANT) Produit Ø roues (mm) Type de roulettes Bandage Largeur (mm) Type de roulement Dimensions platine Entraxe trous Ø trous (mm) Déport (mm) Hauteur (mm) Poids (kg) Charge (kg) Référence 1 200 Fixe noir 50 À billes 140 x 110 105 x 80 11 - 235 2,8 400 MANC7A 242 2 200 Pivotante noir 50 À billes 140 x 110 105 x 80 11 55 235 3,2 400 MANC7A 241 3 200 Pivotante à blocage noir 50 À billes 140 x 110 105 x 80 11 55 235 3,2 400 MANC7A 243 3 200 Fixe non tachant 50 À billes 140 x 110 105 x 80 11 - 235 2,8 400 MANC7A 328 3 200 Pivotante non tachant 50 À billes 140 x 110 105 x 80 11 55 235 3,2 400 MANC7A 329 3 200 Pivotante à blocage non tachant 50 À billes 140 x 110 105 x 80 11 55 235 3,2 400 MANC7A 330

(NYLON®) Produit Ø roues (mm) Type de roulettes Largeur (mm) Type de roulement Dimensions platine Entraxe trous Ø trous (mm) Déport (mm) Hauteur (mm) Poids (kg) Charge (kg) Référence 1 100 Fixe 36 Rouleaux 105 x 85 80 x 60 9 41 128 0,7 150 MANC7A 037 2 125 Pivotante 40 Rouleaux 137 x 105 105 x 80 11 - 155 0,77 200 MANC7A 254 3 125 Pivotante à blocage 40 Rouleaux 137 x 105 105 x 80 11 50 155 0,95 200 MANC7A 027 3 200 Fixe 50 Rouleaux 140 x 105 105 x 80 11 - 240 2,2 350 MANC7A 101 3 200 Pivotante 50 Rouleaux 140 x 105 105 x 80 11 55 240 2,2 350 MANC7A 102 3 200 Pivotante à blocage 50 Rouleaux 140 x 105 105 x 80 11 55 240 3,2 350 MANC7A 103 Ø roues (mm) Type de roulettes Largeur (mm) Type de roulement Dimensions platine Entraxe trous Ø trous (mm) Déport (mm) Hauteur (mm) Poids roue (kg) Charge (kg)

POLYAMIDE

114 ROUES A BANDAGE CAOUTCHOUC SEMI-ELASTIQUE CORPS POLYAMIDE Ø roues (mm) Largeur (mm) Type de roulement Ø moyeu (mm) Largeur moyeu (mm) Poids (kg) Charge (kg) Référence 160 40 Rouleaux 20 58 0,92 135 MANC7A 010 200 50 Rouleaux 25 58 1,59 205 MANC7A 025 250 60 Rouleaux 25 75 2,73 295 MANC7A 008 400 75 Rouleaux 25 73 9,6 475 MANC7A 020 400 74 Rouleaux 25 85 4,7 150 MANC7A 018* ROUES A BANDAGE CAOUTCHOUC SEMI-ELASTIQUE CORPS TOLE Ø roues (mm) Largeur (mm) Type de roulement Ø moyeu (mm) Largeur moyeu (mm) Poids (kg) Charge (kg) Référence 250 60 Rouleaux 25 75 3,40 295 MANC7A 312 280 70 Rouleaux 25 85 4,40 385 MANC7A 323 400 75 Rouleaux 25 75 9,40 475 MANC7A 020 ROUES A BANDAGE PNEUMATIQUE Ø roues (mm) Largeur (mm) Corps Type de roulement Ø moyeu (mm) Largeur moyeu (mm) Poids (kg) Charge (kg) Référence 260 85 polyamide Rouleaux 25 75 1,08 200 MANC7A 009 300 110 tôle Rouleaux 25 75 2,00 300 MANC7A 324 400 110 polyamide Rouleaux 25 75 1,85 200 MANC7A 016 400 100 tôle Rouleaux 25 90 2,78 350 MANC7A 017 ROUES PNEUMATIQUE A RAYON Ø roues (mm) Largeur (mm) Type de roulement Ø moyeu (mm) Largeur moyeu (mm) Poids (kg) Charge (kg) Référence 500 50 - - - 1,2 80 MANC7A 247 DISPOSITIF DE ROUE ETOILES Ø roues (mm) Bandage Type de roulement Ø moyeu (mm) Largeur moyeu (mm) Poids (kg) Charge (kg) Référence 3 x 160 Semi-élastique Rouleaux 20 60 4,2 150 MANC7A 235 3 x 160 Super-élastique Rouleaux 20 68 3,8 200 MANC7A 316 ROUE INCREVABLE Ø roues (mm) Largeur (mm) Type de roulement Ø moyeu (mm) Largeur moyeu (mm) Poids (kg) Charge (kg) Référence 250 75 Rouleaux 25 74 1,3 120 MANC7A 310 ROULETTES A ŒIL A BANDAGE CAOUTCHOUC Ø roues (mm) Type de roulettes Bandage Largeur (mm) Type de roulement Ø trous (mm) Déport (mm) Hauteur (mm) Poids (kg) Charge (kg) Référence 125 Pivotante noir 37,5 Rouleaux 13 40 157 0,9 100 MANC7A 026 160 Pivotante noir 40 Rouleaux 13 55 200 1,95 135 MANC7A 250 100 Pivotante non tachant 29 Lisse expension 31 124 0,53 70 MANC7A 028 100 Pivotante à blocage non tachant 29 Lisse expension 31 124 0,61 70 MANC7A 029 125 Pivotante non tachant 29 Lisse 13 40 149 0,57 70 MANC7A 030 125 Pivotante à blocage non tachant 29 Lisse 13 40 149 0,66 70 MANC7A 031 *

08 options

CONFIGURATIONS DES ROULETTES

Votre choix s’est porté sur un de nos chariots et vous souhaitez une configuration plus adaptée à votre utilisation (roulettes à frein, disposition losange, caoutchous non-tachant, etc). Nous vous proposons pour la majorité de nos produits de fabrication la possibilité de personnaliser et d’adapter notre matériel standard à vos besoins.

La majorité de nos chariots sont équipés de 2 roulettes fixes et de 2 pivotantes. Cette configuration peut être adaptée :

CONFIGURATION D’ORIGINE

CONFIGURATIONS POSSIBLES

2 fixes + 2 pivotantes

Légendes

Roulette fixe

Roulette pivotante

Roulette pivotante à frein

OPTIONS GÉNÉRALES

Tablette écritoire au format A4 en tôle d’acier de 20/10e avec rebord de 15mm (fixation par boulons sur poignée de chariot)

8MOP TA25 X0N505 (pour tube de Ø 25mm)

8MOP TA30 X0N505 (pour tube de Ø 30mm)

Pour une utilisation adaptée, la plupart de nos diables sont déclinés en roues dures, gonflées ou increvable.

2 fixes + 2 piv. à frein

2 fixes + 1 piv. + 1 piv. à frein 8MOP R2N BUT

8MOP R3N BUT

4 pivotantes

8MOP R4N BUT 8MOP R5N BUT

4 pivotantes dont 2 à frein

4 pivotantes dont 1 à frein

R6N BUT

Disposition losange 2 fixes + 2 pivotantes (option d’usine sur certains modèles uniquement : nous consulter)

8MOP R1L BUT

Panier en fil d’acier zingué muni de 2 crochets.

Dimensions Lxlxh : 480 x 175 x 225mm (poids 2kg)

8MOP PA30 X0NZNG

Beaucoup de nos chariots vous sont proposés en standard avec différents revêtements (caout. antidérapant, tôle,galva…). Sinon n’hésitez pas à nous consulter.

116

8MOP

Pour les sols sensibles ou autres impératifs, possibilité de passer en roulettes avec bandage non-tâchant. Pour diminuer l’effort au démarrage et lors du déplacement ou pour d’autres applications spécifiques, possibilité d’équiper la majorité de nos chariots de roulettes à bandage caoutchouc super-élastique, et, selon applications, version avec des roulements à billes de précision. Les roulettes pneumatiques (gonflées) permettent de réduire les vibrations ou donnent un confort supérieur sur terrain accidenté (attention, capacité de charge limitée à 225kg maxi)

CONFORT D’UTILISATION

La plupart de nos chariots sont équipés d’origine de roulettes à platines en caoutchouc semi-élastique.

CONFIGURATION D’ORIGINE

caoutchouc semi-élastique Ø 125mm

CONFIGURATIONS POSSIBLES

8MOP RSBUT

caout. super-élastique NON TACHANT - Ø 125mm

8MOP RVBUT

caout. semi-élastique NON TACHANT

8MOP RABUT

caout. super-élastique - Ø 200mm

caoutchouc semi-élastique Ø 160 ou 200mm

8MOP RZBUT

caout. super-élastique NON TACHANT - Ø 200mm

8MOP RGBUT

gonflées - Ø 200mm

Attention : capacité de charge réduite à 225kg max

caoutchouc super-élastique Ø 200mm

OPTIONS GÉNÉRALES

Vous disposez de 10 teintes pour personnaliser vos produits !

À L’ÉCOUTE DE VOS BESOINS...

Roulettes d’aide au démarrage, chariots motorisés...

caout. super-élastique NON TACHANT - Ø 200mm

Train monotrace, chariots ou servantes tractables.

Garantie 5 ans Anti TMS OPTIONS 117

RAL 9005 RAL 7024 RAL 7035 RAL 5005 RAL 5015 RAL 6032 RAL 6029 RAL 1028 RAL 3020 RAL 3001

Chariots

Chariots à dossier fixe

Chariots grand plateau

Chariots modulables

Chariots containers

timon tracteur

chariots charges longues

porte-panneaux

installateur de portes

Chariots charges fragiles

Chariots à bras

Chariots porte-outils

Chariots râtelier

racks à panneaux

pinces à panneaux

chariots emboitables

chariots à plateaux

chariots à supports fixes

ou inclinables

chariots multi-niveaux

Servantes d’atelier

Servantes modulables

Servantes à plateaux

Servantes à portes/tiroirs

ÉTABLIS roulants

rouleurs modulables coins à roulettes

plateaux surbaissés plateformes roulantes diables en aluminium

diables modulables

diables livraison

diables dossiers hauts

diables portants

diables chariots

diables élévateurs

bennes surbaissées

bennes à fond ouvrant

bennes basculantes

diables pour fûts

P.10

rabattables INDEX

P.11 P.11 P.12 P.19 P.21 P.22 P.23 P.24 P.24 P.25 P.26 P.27 P.28 P.28 P.29 chariot porte-rouleaux P.29

chariot porte-pneus

diables électriques

P.30 P.30 P.32 P.35 P.41 P.43 P.52 P.53 P.54 P.56 plateaux rouleurs P.55 P.58 P.58 P.59 P.61 diables repliables P.64 P.62 P.65 P.71 P.71 P.72 P.74 P.75 P.78 P.78 P.79 P.84

bac de rétention

fûts

porte-fûts pour

plaques aluminium levage

élévatrices transpalettes remorques containers gerbables chariots de sécurité palettes à ridelles palettes à réhausses P.86 P.88 P.89 P.89 P.89 P.91 P.93 P.95 P.97 P.101 P.100 P.103 P.104 ridelles à habillage P.105 conteneurs en fil d’acier rolls

Potence pour chargement manipulateur de charges gerbeurs manuels tables

roulettes

options générales P.106 P.107 P.109 P.110 P.111 P.116 P.117 P.116-117

Bien choisir ses roulettes différents types de roues Bandage de roues configuration

confort d’utilisation

Les CGV s’appliquent sans aucune restriction, de plein droit à l’ensemble des produits et/ ou prestations (« les produits ») proposés à la vente par SATA et forment le socle de la négociation commerciale. Elles prévalent sur tout autre document, s’appliquent dès leur entrée en vigueur à l’ensemble des commandes, y compris celles en cours, et sont réputées acceptées sans réserve par le Client dès la conclusion d’une commande, toute dérogation aux Présentes devant faire l’objet d’un accord express entre les Parties. Tout autre document n’est donné qu’à titre informatif et ne constitue pas un document contractuel engageant la responsabilité de SATA. Ces points sont déterminants du consentement de SATA.

1.COMMANDE : En adhérant aux CGV, le Client reconnaît expressément avoir été parfaitement et exhaustivement informé et conseillé par SATA sur les produits de la gamme, en particulier sur ceux faisant l’objet de sa commande. En sa qualité de professionnel averti, le Client est réputé connaître parfaitement l’ensemble des normes juridiques et/ou contraintes techniques relatives à la poursuite de son activité et s’engage à informer SATA de manière exhaustive de toute information susceptible d’avoir une incidence directe ou indirecte sur sa commande, de ses besoins. A défaut, SATA ne saurait voir sa responsabilité engagée de quelque façon de ce chef. Par commande, nous entendons tout ordre relatif aux produits figurant sur les tarifs de SATA et accepté par cette dernière. Elle est réputée irrévocablement acceptée par le Client dès la délivrance d’un accusé de réception de commande par SATA et ne pourra donc plus faire l’objet d’une annulation ou d’une modification sans accord express de SATA.

2. PRIX : Le tarif en vigueur peut être révisé à tout moment après information des Clients, la modification tarifaire étant automatiquement applicable à la date indiquée sur le nouveau tarif. Les produits sont facturés en euros, au prix indiqué sur l’accusé de réception du bon de commande. Ils sont calculés nets et sans escompte, et correspondent exclusivement aux produits faisant l’objet de la commande. Ils sont établis hors taxes et droits de douane, non emballés, départ usine et hors montage. Les prix établis à la commande sont basés sur le prix du tarif ou ceux indiqués sur le catalogue SATA, hors frais de transport et hors sujétions exceptionnelles inhérentes à l’exécution de la commande. Le paiement s’effectue selon les modalités suivantes : paiement complet de la commande à 30 jours Pour tout client ayant fait l’objet d’un précédent retard de paiement, le paiement intervient au comptant, avant la livraison des marchandises.

3. INCIDENTS RETARDS DE PAIEMENT-CLAUSE PENALE : Le Client s’interdit tout impayé ou retard de paiement. Toutefois, les Parties se réservent le droit de recourir à la compensation légale ou conventionnelle des créances. Tout retard de paiement donnera lieu de plein droit à une indemnité forfaire de recouvrement de 40€ dès le lendemain de la date d’échéance de la facture, sans notification préalable ;cette indemnité s’ajoutant aux éventuelles pénalités de retard, dont le taux est celui appliqué par la BCE à son opération de refinancement la plus récente majoré de 10 points de pourcentage, SATA pouvant prononcer d’office la déchéance du terme de la commande, l’ensemble des sommes exigibles par SATA devenant exigible immédiatement. SATA se réserve également le droit de suspendre ou d’annuler toute commande relative à ce dernier, et à n’accepter les commandes ultérieures que contre paiement d’avance.

4. LIVRAISON : La livraison s’effectue à l’adresse de livraison figurant sur le bon de commande. Le transport des produits est à la charge de SATA et le transfert des risques au Client sera réalisé à la réception des produits. Leur déchargement est à la charge du client qui doit garantir une voie d’accès carrossable pour les camions jusqu’au lieu de déchargement des marchandises. Si le Client effectue le transport à son compte, il prend également à sa charge toutes conséquences pécuniaires d’une action directe du transporteur contre SATA. Les risques sont dans ce cas, transférés au Client à compter du chargement de la marchandise dans le véhicule de transport. En cas de report de livraison du fait du Client au-delà de la date limite de mise à disposition du matériel, l’entier surcoût en résultant sera à la charge exclusive du Client. Le délai de livraison est donné à titre indicatif, la date de livraison étant réputée être la plus proche du jour ouvré suivant si elle tombe un jour chômé, férié ou non ouvré. Aucun retard, même conséquent, ne pourra ouvrir un quelconque droit à indemnité ni être cause d’une résiliation ou d’une annulation par le Client de sa commande et/ou de la livraison. Ce délai court à compter du départ usine de la commande, sous condition suspensive qu’il n’existe aucun obstacle ni réserve à la réalisation et à la livraison du produit prévu au contrat. La réception du produit est prononcée à l’issue de la mise en service de l’installation.

5. GARANTIES VICES APPARENTS ET CACHES : Aucune réclamation n’est de nature à suspendre le paiement de la Commande. A la livraison de la commande, il incombe au Client, à ses frais et sous sa seule responsabilité, de procéder aux vérifications de la conformité des produits, prestations, emballages, cette vérification valant reconnaissance de l’absence de défauts apparents et de conformité de la commande. Toute livraison n’ayant pas fait l’objet de réserves sur le bordereau de livraison au moment de la livraison et dont copie sera simultanément adressée à SATA, sera considérée comme irrévocablement acceptée par le Client, la réception sans réserve couvrant tout vice apparent et/ou manquant. Au cas où la réserve serait acceptée par SATA, le Client ne pourra que demander le remplacement des éléments non-conformes et/ou le complément à apporter pour combler les manquants aux frais de SATA, à l’exclusion de toute autre.

Le Client bénéficie de la garantie légale des vices cachés prévu par l’article 1641 et suivants du Code civil. Un défaut de conception n’est pas un vice caché, le Client reconnaissant avoir été pleinement conseillé par SATA. La garantie légale s’applique donc exclusivement aux produits entièrement fabriqués par SATA et devenus régulièrement la propriété du Client, SATA n’étant tenue à ce titre qu’au remplacement ou à la réparation, à ses frais, du produit défectueux, à l’exclusion de toute autre demande. Elle est exclue de plein droit, en cas d’usage des produits dans des conditions d’utilisation non-conformes à leur destination. Cette garantie est limitée aux 6 premiers mois d’utilisation, les pièces étant réputées utilisées par le Client au plus tard dans les 3 mois de la mise à disposition, elle cesse à l’issue de cette période et dès lors que le Client n’a pas averti SATA du vice allégué dans un délai de 20 jours francs à partir de sa découverte, le Client devant en toute hypothèse justifier de la date de début d’utilisation et/ ou découverte du vice. Le remplacement du produit défectueux par SATA n’aura pas pour effet de prolonger la durée de la garantie ci-dessus fixée.

6. RESPONSABILITE : Du Client. Le Client garantit qu’au moment de la commande le contenu des données qu’il transmet, ne porte pas atteinte aux droits de propriété intellectuelle, industrielle, ou au savoir-faire détenus par un tiers, qu’il peut donc en disposer librement et, à ce titre, garantit SATA contre toute action et/ou condamnation qui pourrait être intentée contre elle dans ce cadre. Il reconnaît être seul responsable de la mise en œuvre du produit dans les conditions normales d’utilisation et ce conformément à la législation en vigueur au moment et sur le lieu d’utilisation ainsi qu’aux règles de l’art de sa profession qu’il déclare parfaitement connaître. Il fait donc son affaire personnelle de toute conséquence dommageable liée à un usage anormal, non conforme ou non prévisible dudit produit. Le Client reconnaît également avoir été parfaitement informé et conseillé par SATA eu égard aux informations et données qu’il aura communiquées, et être donc seul responsable de l’adéquation du produit commandé avec l’utilisation particulière envisagée. La livraison des matériels opérant transfert des risques à la charge du Client, celui-ci s’engage, en sa qualité de gardien et en raison de la clause de réserve de propriété, à souscrire dès la signature du contrat, un contrat d’assurance garantissant les risques de perte, vol, détérioration ou destruction des marchandises. SATA s’engage à livrer des produits conformes aux dispositions législatives et règlementaires en vigueur ainsi qu’aux différentes normes techniques applicables le cas échéant et à conseiller au mieux le Client sous réserve des informations et données que ce dernier lui communiquera.

7. CLAUSE DE RESERVE DE PROPRIETE : SATA conserve l’entière propriété des objets de la commande, même s’ils ont déjà fait l’objet d’une transformation ou d’une revente, et ce jusqu’au paiement intégral et effectif du prix convenu avec le Client.

9. CONFIDENTIALITE PROPRIETE INTELLECTUELLE : Le Client reconnaît le caractère strictement confidentiel de toute information dont il pourra avoir connaissance à l’occasion du contrat et répond de ses préposés comme de lui-même.

10.RESOLUTION : En cas de non-respect par le Client d’une seule des présentes clauses, SATA pourra résilier de plein droit le contrat 15 jours francs, après l’envoi d’une simple mise en demeure restée sans effet, cette résiliation intervenant sans préjudice des autres dispositions des présentes, les offres de payer et d’exécuter postérieures à la résiliation, le paiement ou l’exécution après le délai imparti, ne lui enlevant pas le droit de déclarer ou de maintenir la résiliation encourue.

12.FORCE MAJEURE : Les Parties ne pourront être tenues pour responsables si la nonexécution ou le retard dans l’exécution de l’une quelconque de leurs obligations, telles que décrites dans les présentes découle d’un cas de force majeure, au sens de l’article 1218 du Code civil. La partie la plus diligente informera l’autre sans délai et par tout moyen. Si cette impossibilité était supérieure à 3 mois, la partie la plus diligente pourra résilier par écrit le contrat sans engager sa responsabilité et sans que cela n’ouvre droit à recours ou indemnité au profit de l’autre partie, les sommes d’ores et déjà perçues par SATA lui restant irrévocablement acquises.

13. PROTECTION DES DONNEES PERSONNELLES : SATA s’engage à protéger les données personnelles de ses Clients. Toutes les donnes recueillies sont traitées avec la plus stricte confidentialité. Conformément au règlement européen du 25 mai 2018, le Client dispose d’un droit d’accès de rectification, de suppression et de portabilité des données qui le concernent qu’il peut exercer en s’adressant au responsable de traitement des données à l’adresse postale du siège de SATA.

14. ATTRIBUTION DE COMPETENCE : Toutes relations contractuelles sont régies par le droit français, cette clause étant déterminante de l’engagement de SATA. Préalablement à toute action judiciaire, les Parties s’engagent à rechercher un règlement amiable. A défaut, tout litige sera, de quelque nature qu’il soit, sera de la compétence expresse du Tribunal de commerce LILLE METROPOLE.

15. IDENTIFIANT UNIQUE AU REGISTRE DES PRODUCTEURS

Il est précisé que SATA AFFICHAGE dispose d’un numéro d’identifiant unique au registre des producteurs qui est le suivant : FR029753_109NEB. Ce numéro d’enregistrement en application de l’article L.541-10 du Code de l’environnement atteste de la conformité de SATA AFFICHAGE à la filière des déchets d’éléments d’ameublement.

EXTRAIT DES CONDITIONS GENERALES DE VENTE DE SATA AFFICHAGE EN DATE DU 01.04.2022

CGV COMPLETES CONSULTABLES SUR LE SITE WWw.PLANORGA.COM

À DÉCOUVRIR...

Édition 2022 - 2023

Documents et photos non contractuels.Dans le soucis d’une amélioration constante de ses produits, PLANORGA se réserve le droit d’apporter, sans préavis, toutes modifications visant à leur amélioration tant esthétique que technique. Crédit photo : elements.envato.com

Création : www.la-quincaillerie.fr
