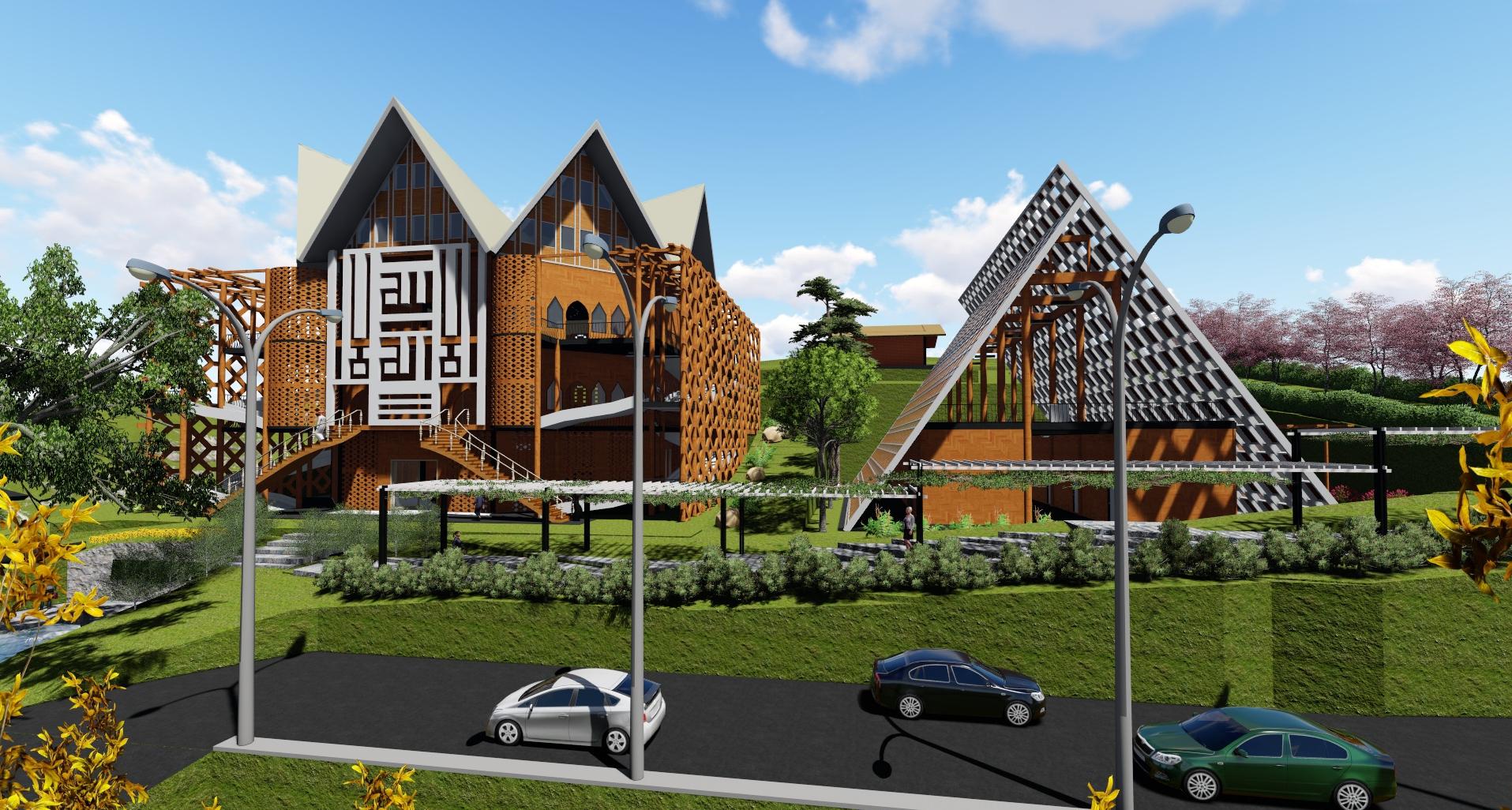

ANJANG PARK CENTER

Islamic center / House of wisdom

Tempat Belajar, Beribadah, Seni dan Budaya

Guguk panjang, Bukittinggi, Sumatera Barat, Indonesia

Penduduk mayoritas Bukittinggi adalah islam, tetapi belum terdapat wadah yang mencakup fungsi untuk beribadah, belajar, dan wisata dalamsatutempat.LokasisiteiniberadadekatdengantempatwisataFortdekock,Jamgadang,andNgaraipark.Membutuhkantempatbagi wisatawandanmasyarakatdisanauntukbersosialisasidanbertukarinformasibudaya.

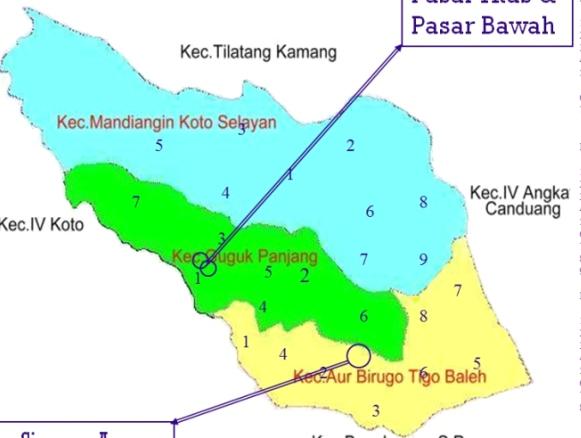

Guguk Panjang, Bukittinggi, Sumatera Barat

Taman

Luas area 6,931 Km2 dengan jumlah penduduk 38.510 jiwa

Social Interaction

Worship Culture Learning

Menyediakan sarana ibadah dan belajar mengaji bagi masarakat.

Menyediakan sarana untuk belajar budaya, seni bela diri, dan tari tradisional Bukittinggi. Terdapat auditorium untuk resepsi pernikahan atau kegiatan lain seperti penyuluhan, bazar, dll.

Menyediakan kios oleh-oleh Bukittinggi dan warung makan bagi wisatawan.

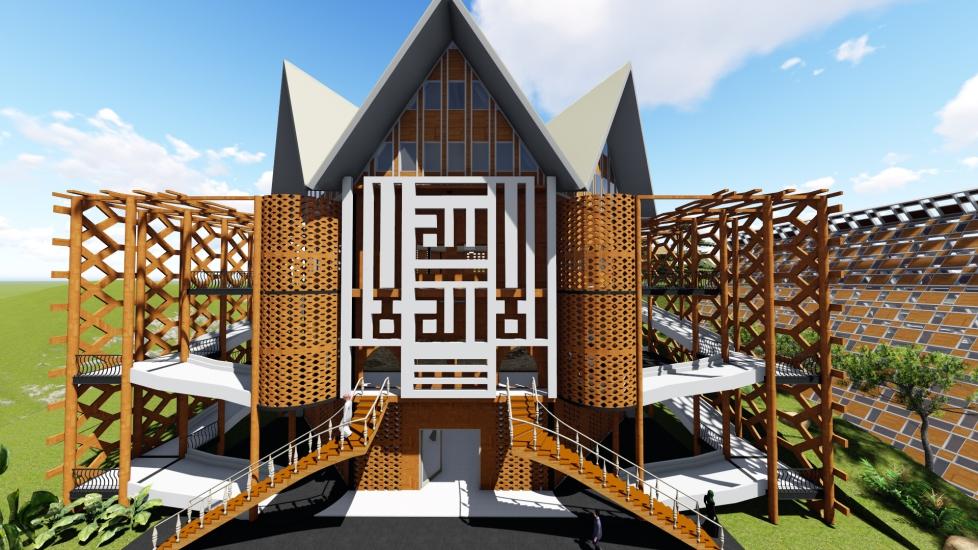

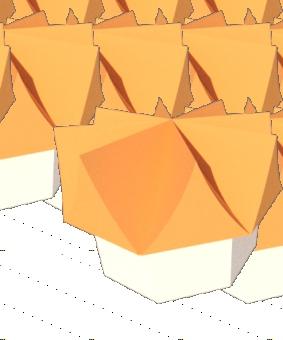

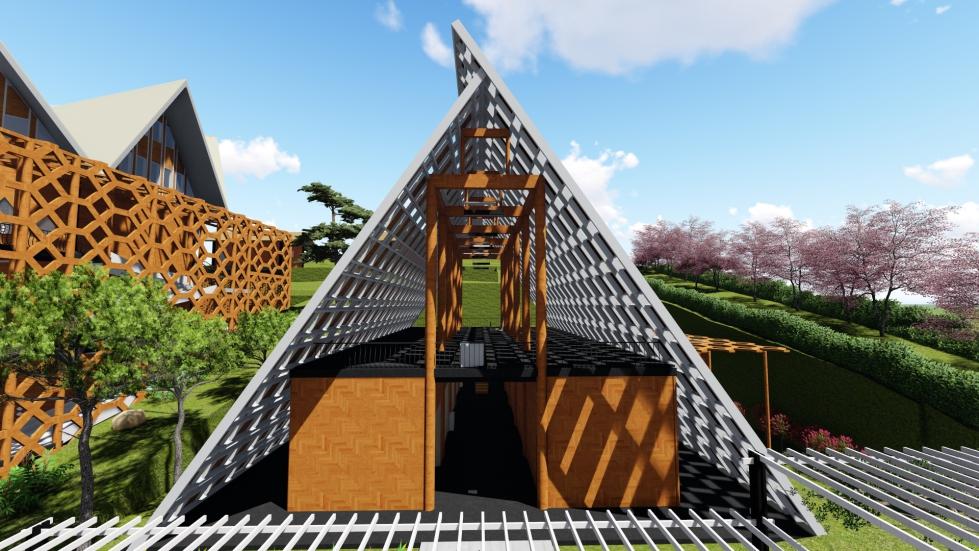

Ditransformasikan menjadi atap dan fasad sebagai simbol bangunan Bukittinggi.

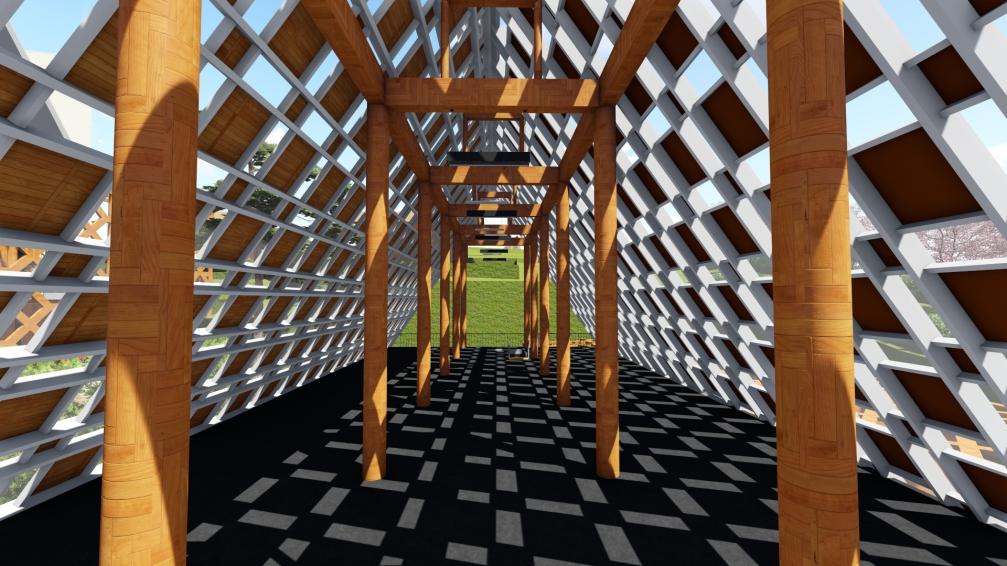

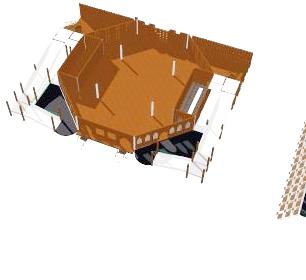

Modular berbahan kayu dan plat baja dengan baut sebagai penyambung.

Ruang wudhu

Area ibadah

Area belajar

Imam

Area ibadah

Tempat makan

Kios

Ramp (difable)

Auditorium

Area mengaji

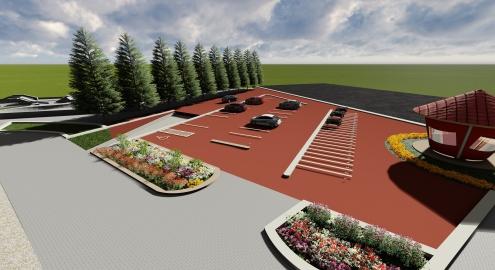

Area parkir

Area belajar

Area parkir mobil

CHILD-FRIENDLY VILLAGE LEARN, PLAY, AND FREEDOM

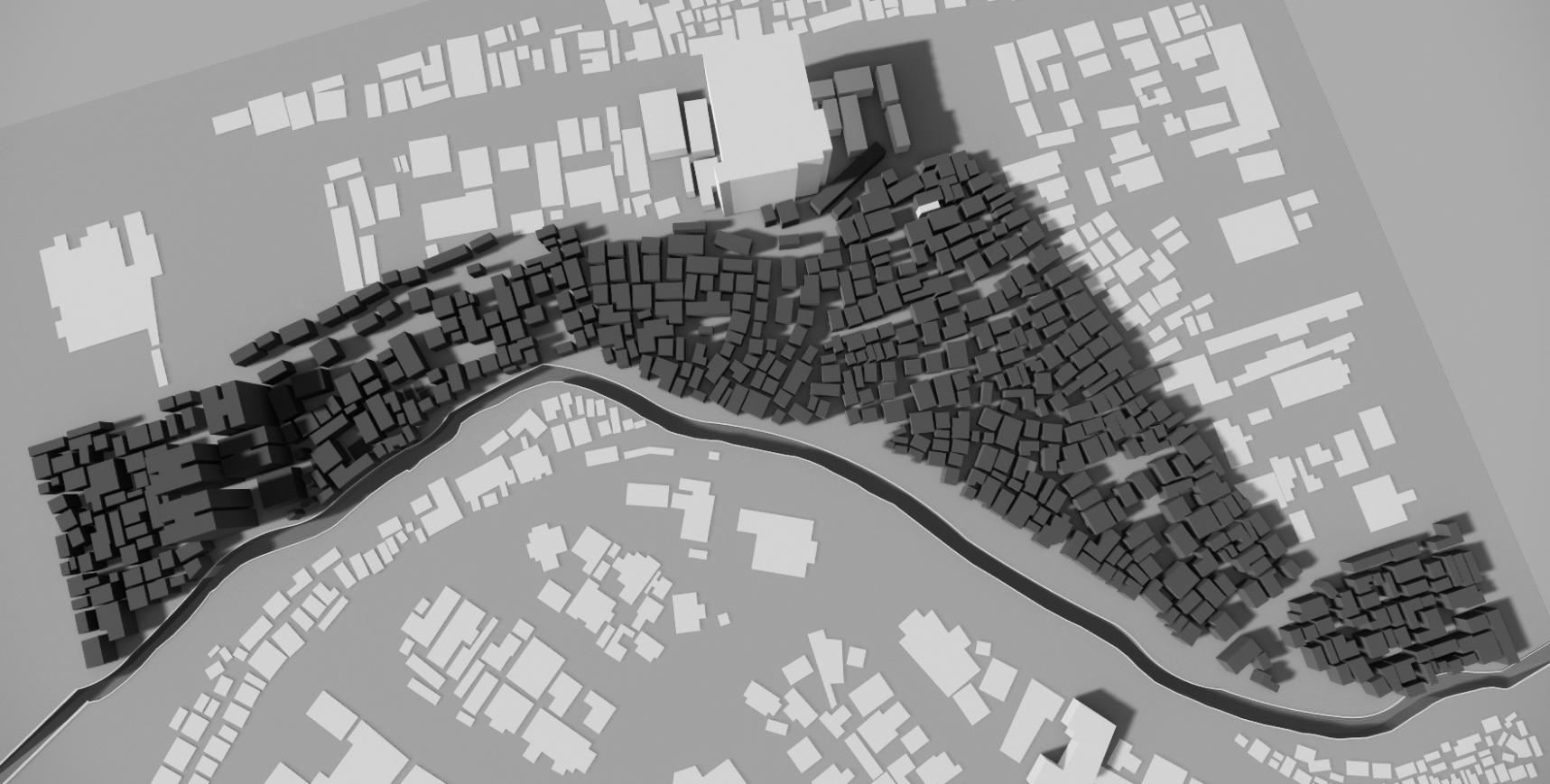

Jogoyudan, Yogyakarta, Indonesia

Kampung Jogoyudan menuju Kampung

Wisata telah digagas oleh warga Kampung

Jogoyudan dan BKM Mulia Artha Sejahtera dari tahun 2014. melalui Penataan

Lingkungan Permukiman Berbasis

Komunitas (PLPBK) telah memulai penataan bantaran sungai Code. Selain itu terdapat 4 konsep yang dicanangkan dalam pengembangan kampung tersebut, salah satunya yaitu kampung ramah anak.

Kampung Jogoyudan khususnya RW 11 merupakan kampung yang sudah direncanakan menjadi kampung ramah anak oleh BKM Mulia Sejahtera tersebut. Namun hingga kini, RW tersebut belum sepenuhnya menjadi kampung ramah anak, karena masih terdapat kekurangan seperti jaminan keleluasaan anak berekspresi di areaterbukadankurangtersedianyatempat belajarsecaramengelompok.

Jalanan sebagai tempat berkumpul maupun bermain anak, yang mana tidaklah aman, karena lalu lalang kendaraan bermotor, sehingga menimbulkan ketidaknyamanan bagi anak dan kekhawatiran bagi orang tua Dibutuhkan tempat ekspresi berupa lapangan yang amandarikendaraan.

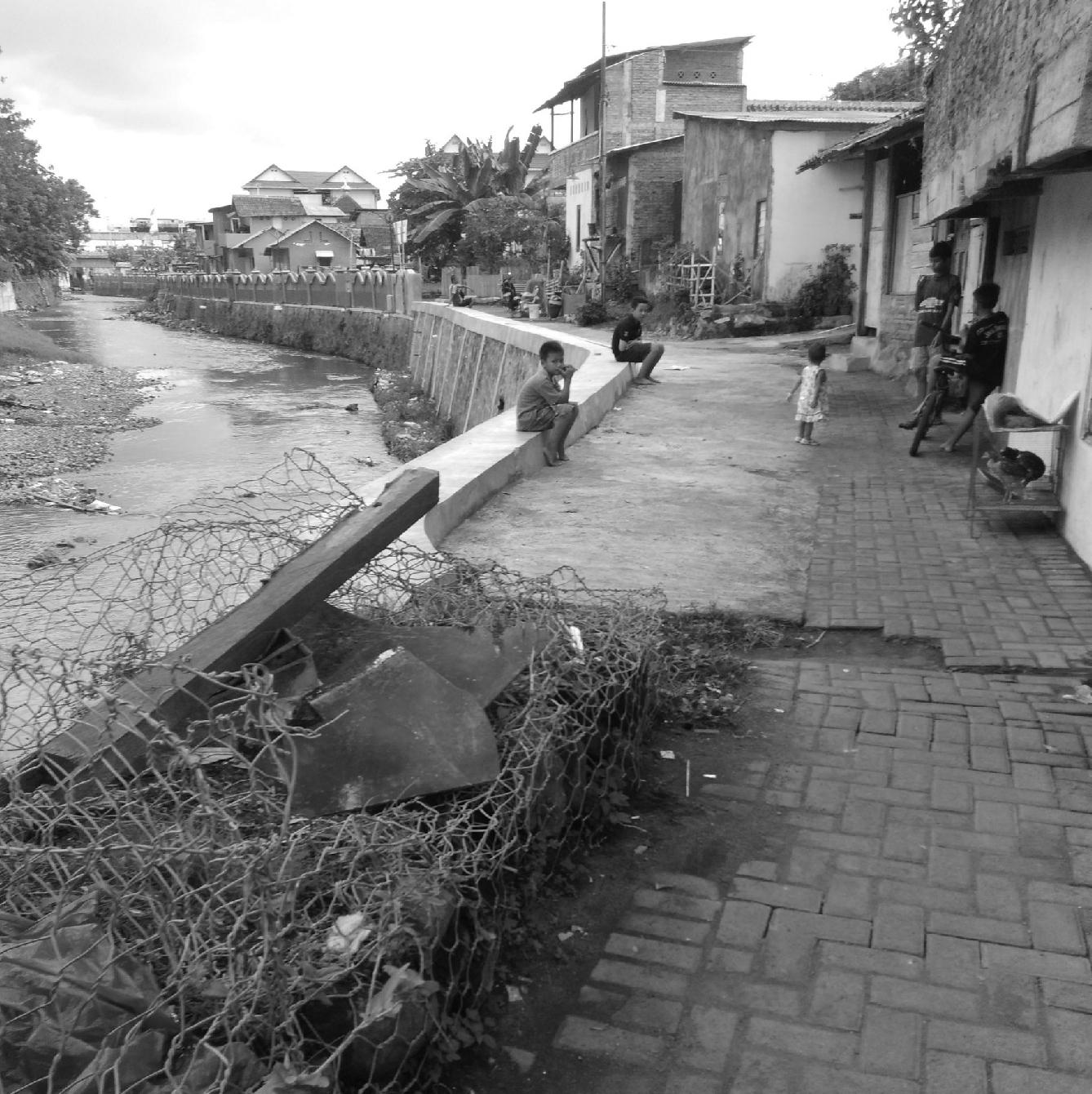

Bantaran sungai menjadi pilihan bagi anak-anak yang khususnya tinggal di sekitar kali code, sebagai tempat b e r k u m p u l . N a m u n pembuatan pembatas yang belum selesai, menjadikan kawasan tersebut belum amansepenuhnya.

Sungai code sebagai tempat anak menyalurkan ekspresinya. s e p e r t i b e r e n a n g d a n memancing Kadang sungai menjadi tidak aman ketika air meluap Dibutuhkan penunjuk informasi tingkat keamanan sungai code yang mudah dipahamiolehanak-anak.

Ketersediaan ruang bermain terbatas, sehingga anak-anak memakai halaman rumah.

T i n g k a t k e a m a n a n lingkungan sangatlah rendah, adanya bebatuan dan batang pohon tajam yang dapat m e l u k a i a n a k - a n a k .

D i p e r l u k a n k o n t r o l lingkungan.

Bersepedamerupakanaktivitas anak-anak ketika sore hari.

Menggunakan jalan seadanya, bercampur dengan kendaraan bermotor yang menikung, sangat berbahaya apabila berpapasan dengan kendaraan bermotor, sehingga diperlukan jalur yang aman untuk bersepeda.

I b u G r a c e ( M a n a g e r perpustakaan) : “sejak 2015, perpustakaan sepi pengunjung. Kadang beberapa hanya datang untuk meminjam buku dan langsungpulang.” tidak membedabedakan anak mendapatkan kewarganegaraan bebas berekspresi dan bermain (pasal 12) mendapatkan informasi (pasal13 & 17) mendapat pendidikan (pasal 23) mendapat perlindungan (pasal 18,19,21,37)

Kegiatananak-anakRW11KampungJogoyudan:

1.Bersepeda

Melewati jalan sempit antar rumah hingga ke sisi sungai.

2.Bermainsepakbola

Banyakanakbermainsepakboladijalanan,yangmana selaludilewatiolehkendaraanbermotor.

3.Berkumpul

Berlari-larian di sekitar rumah yang mana hampir tidak memiliki cukup halaman dan menggunakan area sempit dimana terdapat benda-benda tajam yang dapatmelukaimereka.

4.Bermaindibantaransungai

Ketika sungai surut, anak-anak turun ke sungai menggunakan tangga yang kurang layak, yang juga merupakanaksesbagimasyarakat.

Sepak bola

Bersepeda

Bermain di sungai

Berkumpul

BELAJAR

Ruang terbuka

Perpustakaan

Fasilitas tepi sungai k u r a n g l a y a k , sehingga butuh tangga yang aman, indikator level air, danrailing.

Membuat area sisa menjadi tempat berkumpul untuk belajarataubermain.

Membuat area sisa menjadi lapangan sepak bla. Bneutk dan ukuran mengikuti ketersediaan area.

Membuat area sisa atau area mati menjadi tempat nyaman untuk berkumpul, bermain, dan belajarbersama.

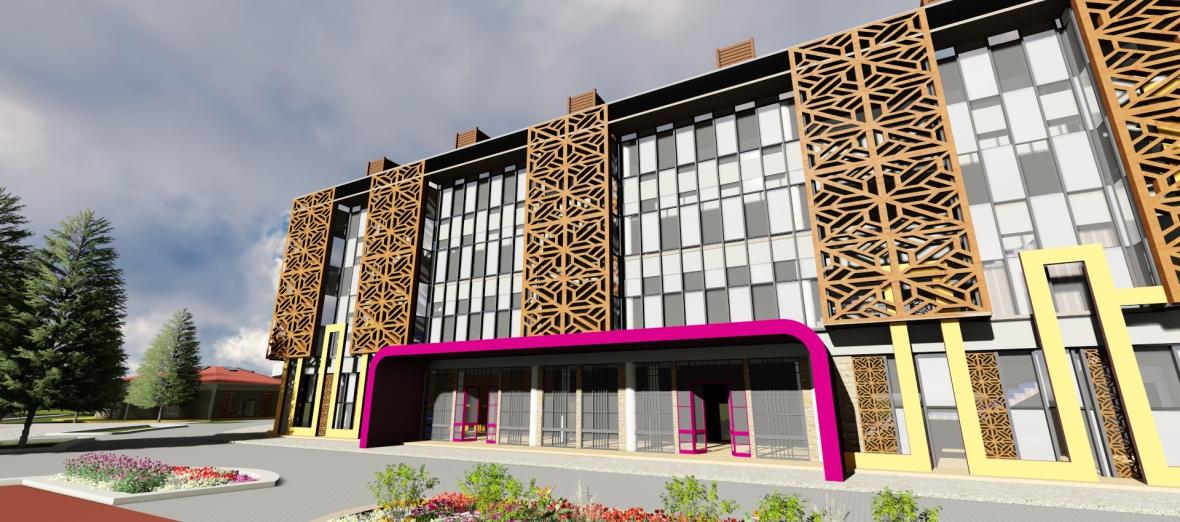

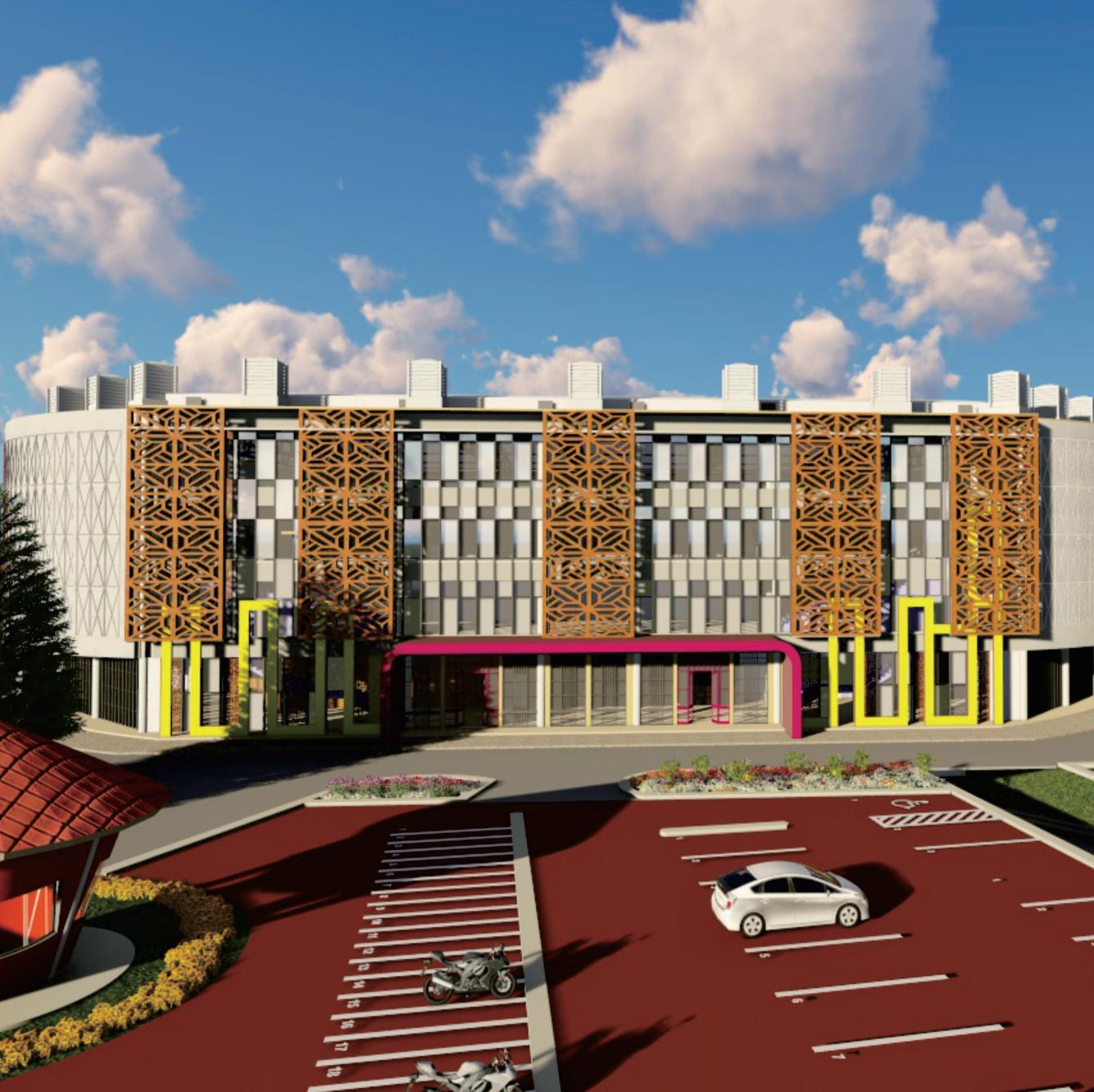

Purworejo Youth Center

aplikasi teknologi pendinginan pasif dan fleksibilitas untuk mengakomodasi kegiatan seni dan olah raga

Sport center / Youth center/ Passive cooling / Flexibility room / Wind catcher

Agus Salim street, Purworejo, Jawa Tengah, Indonesia

Populasi rentan usia remaja di Kabupaten

Purworejo meningkat 1,17% (statistik, 2015). hal tersebut memicu bermacam aktivitas, sehingga membutuhkan tempat untuk menghindari penyimpangan kegiatan ke arah negatif, seperti vandalisme yang pernah terjadi di tahun

2017(Purworejosorot,2017).

1. Lokasi tempat latihan tari tradisional dan pertunjukanterpisah.

2. Ketertarikan bidang olahraga, seperti bulu tangkis, basket, futsal, voli, tenis, dan skateboard juga terletak dilokasiberbeda.

3. Membutuhkan satu wadah yang menampung aktivitas-akivitas tersebut dan juga yang dapat digunakan sebagai tempat bersosialisasi dan komunitas.

FUNGSI BANGUNAN

Memfasilitasi aktifitas seni, olahraga, dan budaya

SOSIAL Mencegah kegiatan penyimpangan sosial.

Ketertarikan dalam bidang seni dan olahraga

SUSTAINABLE

Membutuhkan tempat ramah lingkungan dan teknologi yang mengurangi pemanasan global

Area kritis matahari yang sebaiknya dihindari untuk fungsi ruang huni atau dapat menggunakan seondary skin, insulasi, dan shading. S e b a i k n y a o r i e n t a s i memanjang dari barat ke timur untuk meminimalisasi area yang terkena sinar matahari langsung.

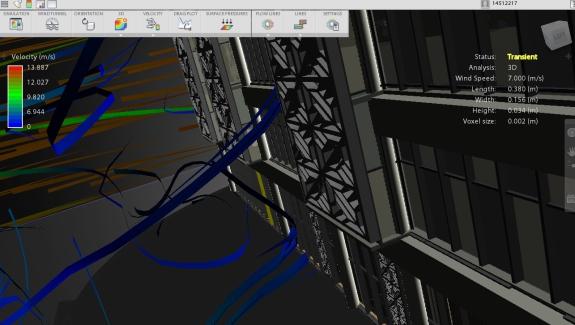

Arah selatan merupakan pemasok angin terbesar dengan kecepatan ratarata 7 m/s. Dibutuhkan teknologi yang dapat memasok angin untuk d a p a t m e m b e r i k a n p e n g h a w a a n b a g i pengguna dalam ruang terancang.

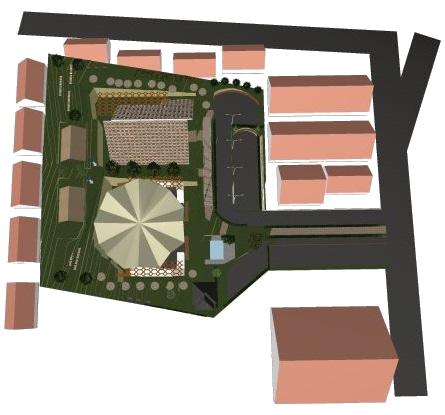

D i d a p a t k a n o r i e n t a s i bangunan utama youth center dan tata letak bangunan fasilitas pendukungnya. Bangunan utama memanjang dari timur ke barat dan menghadap ke selatan. Selain sebagai arah pemasok angin, juga sebagai view dari jalan.

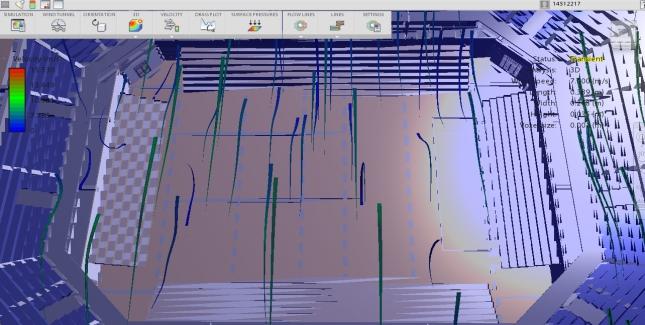

Pendinginan pasif

Lantai Portable

Pencahayaan

M e n g g u n a k a n k a c a sebagai material dinding depan untuk memasukkan cahayamataharikeruang.

Digunakan untuk mendukung fungsi fleksibilitas ruang pada bagian lantai, agar bisa dibongkar pasang sesuai kebutuhan ruang Pemasangan dengan cara cam-lock system Di sisi platform terdapat lubang dan atau pengunci yang dapat menyatukan tiap platform lantai tersebut. Jenis lantai yang digunakanadalahhardwooddenganteksturyanghalus.

Pengudaraan

M e n g g u n a k penangkap ang sebagai penghawaan alami.

Rangka baja ringan

Fasad Insulasi

Membran PVC

Voli

Bulutangkis

Futsal

Basket

Pertunjukan

Karate

Tenis

Wnd catcher diletakan di atas dedan berada di sisi selatan untuk menangkap lebih banyak angin.

Menggunakan membran PVC sebagai material atap.

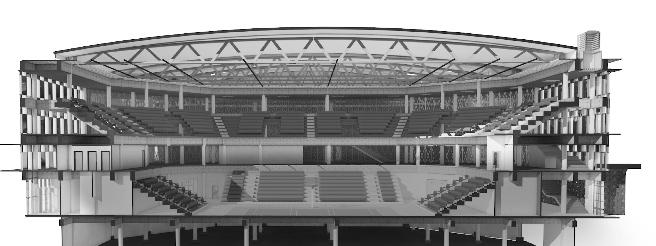

Space truss sebagai struktur atap.

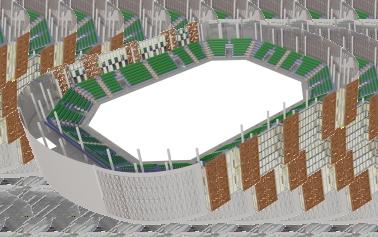

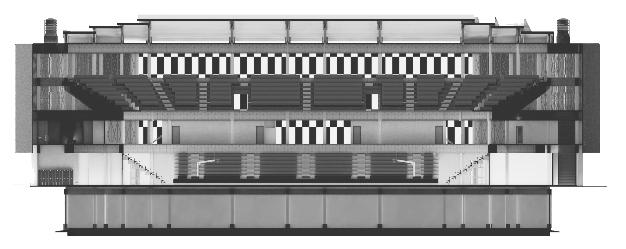

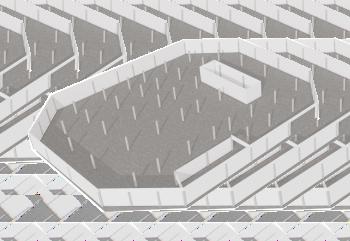

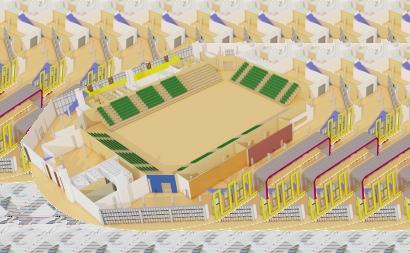

Lantai 3

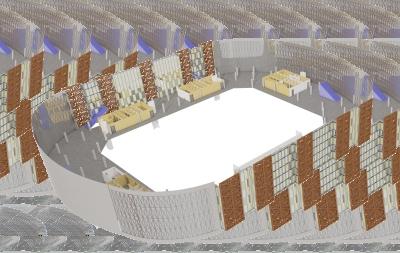

Tribune dengan kapasitas 2195 kursi penonton.

Lantai 2

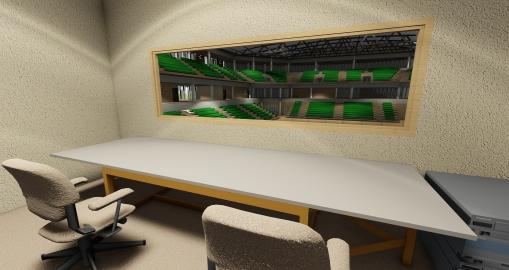

Ruang audio dan ruang VIP.

Lantai 1

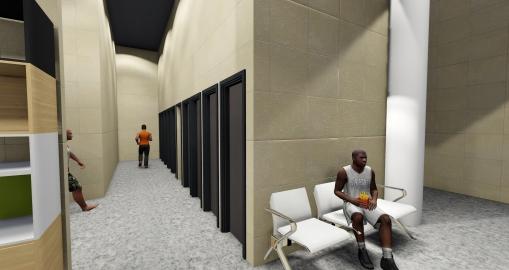

Ruang servis, ruang pers, gym, dan ruang latihan tari. Kapasitas bangku retractable 1462 kursi.

Ruang MEE, area parkir, dan ruang hidrolik.

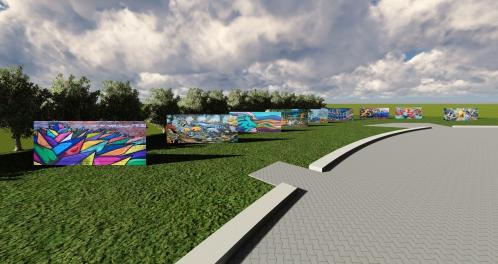

MURAL

Sebagai tempat kreatitas untuk menyalurkan ide dan p e n d a p a t m e n g g u n a k a n dinding yang disediakan.

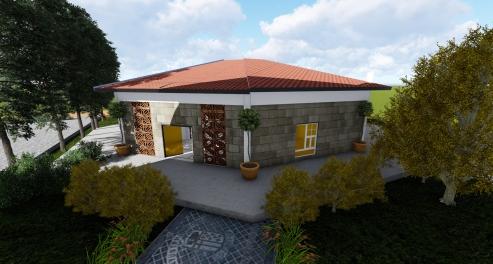

MUSHOLA

Fasilitas ibadah ini dapat menampung 50 rang Area ini dipilih berdasarkan waktu penggunaan, yaitu dari siang hari, yang mana area tersebut tidak terekspos sinar matahari langsung.

KANTOR KARYAWAN

Terletak di area depan karena waktu penggunaan yaitu dari p a g i h i n g g a s o r e , mempermudah akses dan mengontrol bangunan.

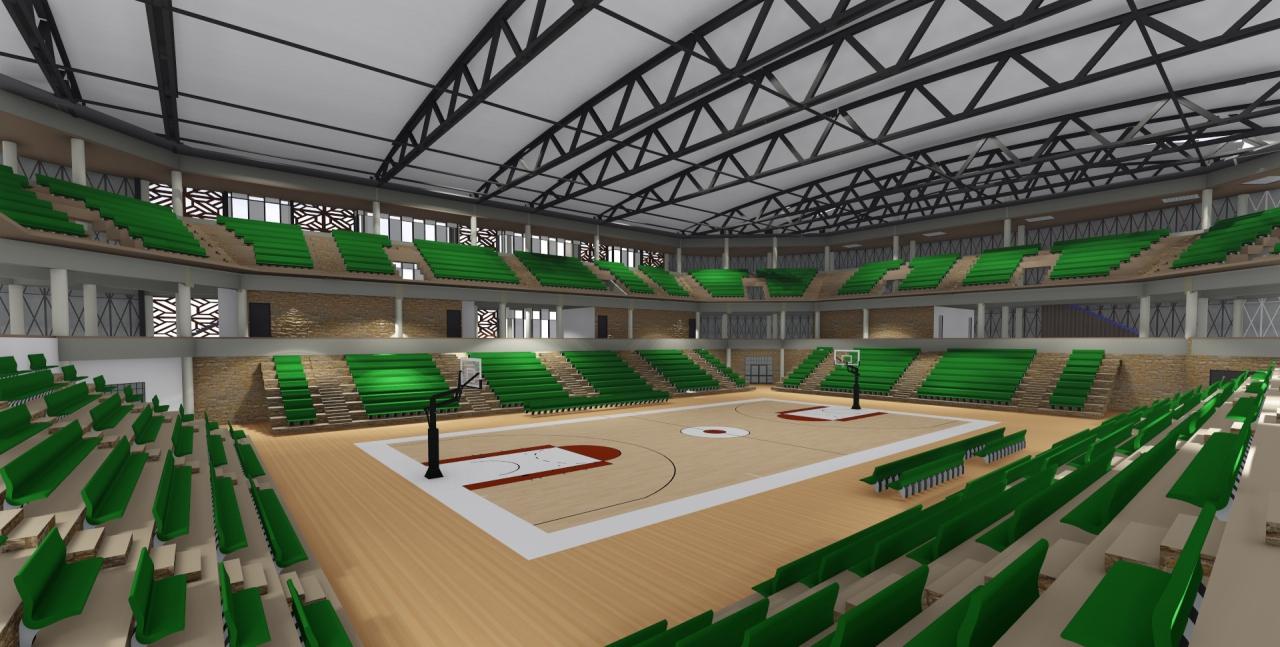

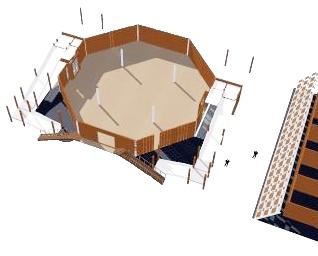

Gelanggang

Merupakan massa terbesar dalam site, sehingga diletakkan di tengah sebagai bangunan utama Sisi barat dan timur menggunakan material tambahan (insulasi) untuk mengurangi panas maahari masuk ke bangunan.

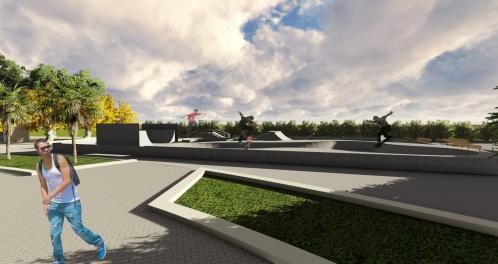

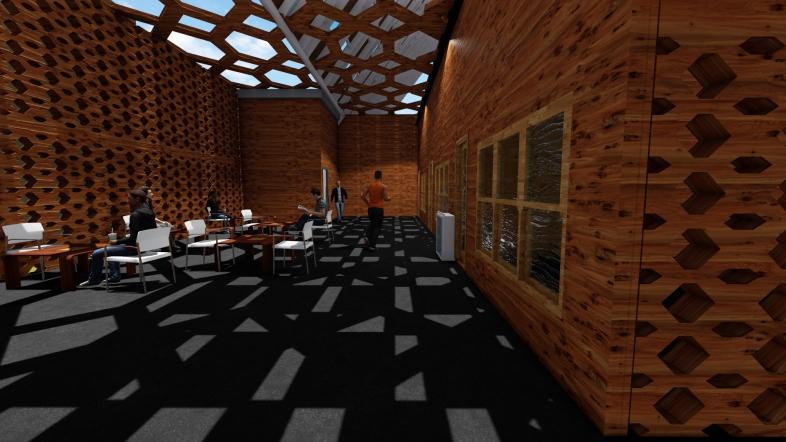

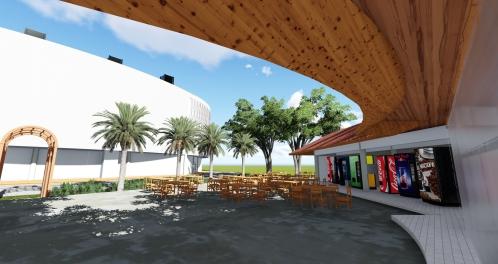

KAFETARIA atepark kateboard sebaiknya diletakan di luar, karena leih menyehatkan bagi pengguna daripada di dalam ruang dan pengguna terkena cahaya h a r i p a g i d a p a t meningkatkan mood.

Waktu penggunaan area ini pada pagi dan sore hari. Cahaya matahari pagi m e n y e h a t k a n d a n k e t i k a s o r e haripengguna dan bangunan kafetaria tidak terkena cahsinar matahari langsung karena terhalangi oleh bangunan utama.
