12V vannsystem med trykktank

Monteringsanvisning Brukerveiledning

Vannsystempakke 12V med trykktank

Innledning Før du begynner monteringen

Pakken inneholder

Denne startpakken sørger for varmt og kaldt trykkvann fram til første tappe­sted. Selve tappestedet, eller flere, trenger du i tillegg. Dette kan være feks blandebatterier, dusj og vanntoalett.

Vi leverer alt dette med hurtigkoblinger tilpasset Vera vannsystem. Trenger du mer Pexrør eller fler-/andre typer hurtig­koblinger finner du dette på hyttetorget.no

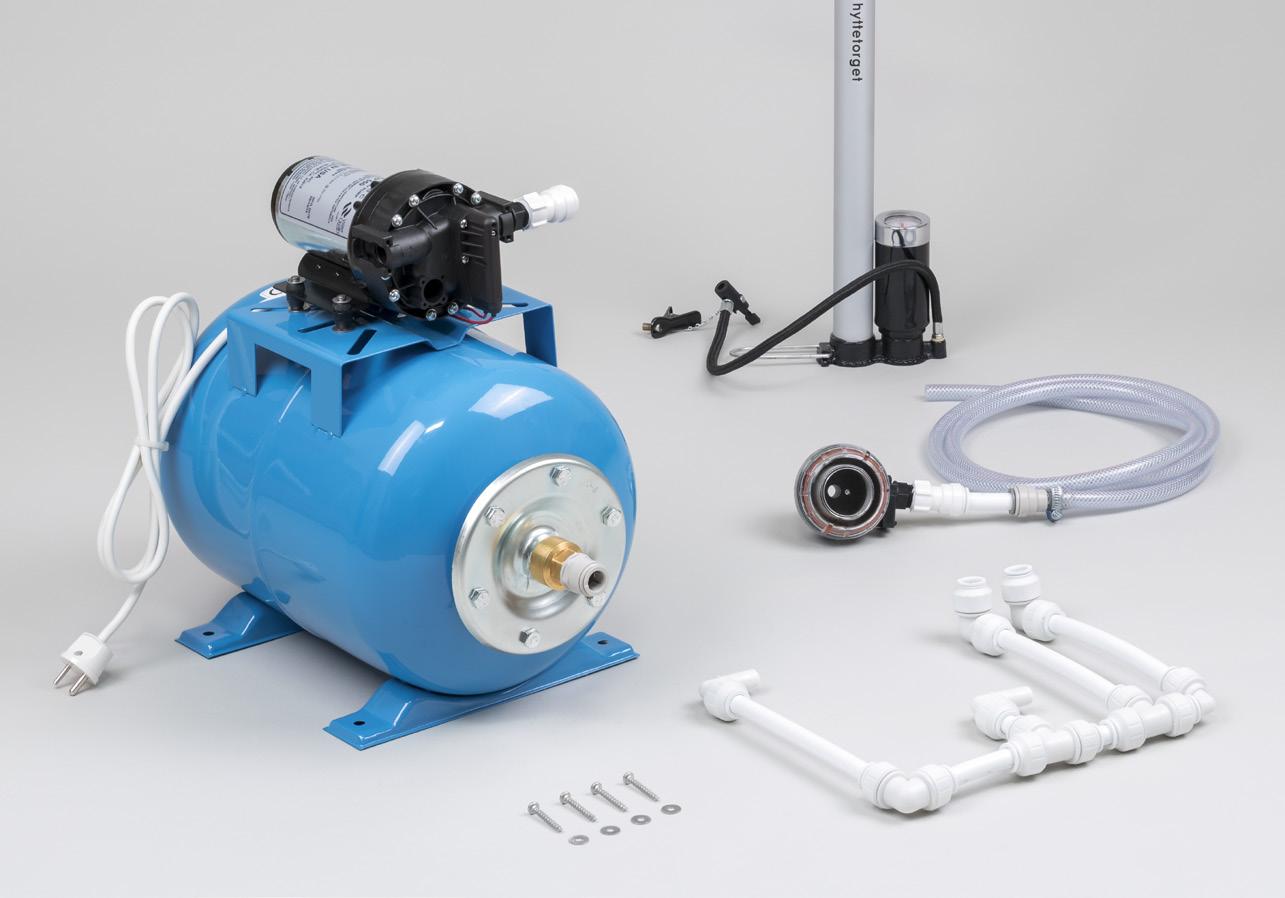

A1

Trykktank og pumpe for 12V

A2

Filter med påmontert slange

A3

Hurtigkoblinger og pexrør, ferdig montert

A4

Pumpe med manometer

A5

4 stk skruer og skiver for å feste trykktank til veggen

Før du starter monteringen er det viktig med litt plan­legging. Les nøye gjennom monteringsanvisningen så du får oversikt over hva som skal monteres. Først må du finne et egnet sted for installasjon av pumpe, vannvarmer og vannbeholder. Husk at avgassrøret til gassvannvarmeren skal føres ut - helst rett opp gjennom taket (mer info nederst på siden).

B1

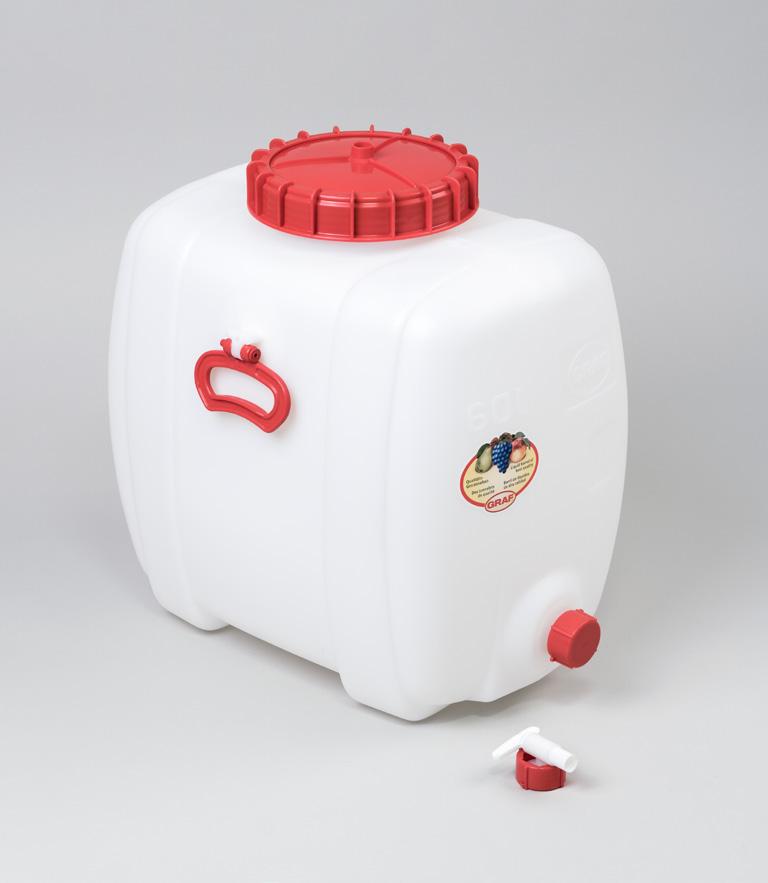

Vannbeholder 60 liter

B2

Tappekran til vannbeholder

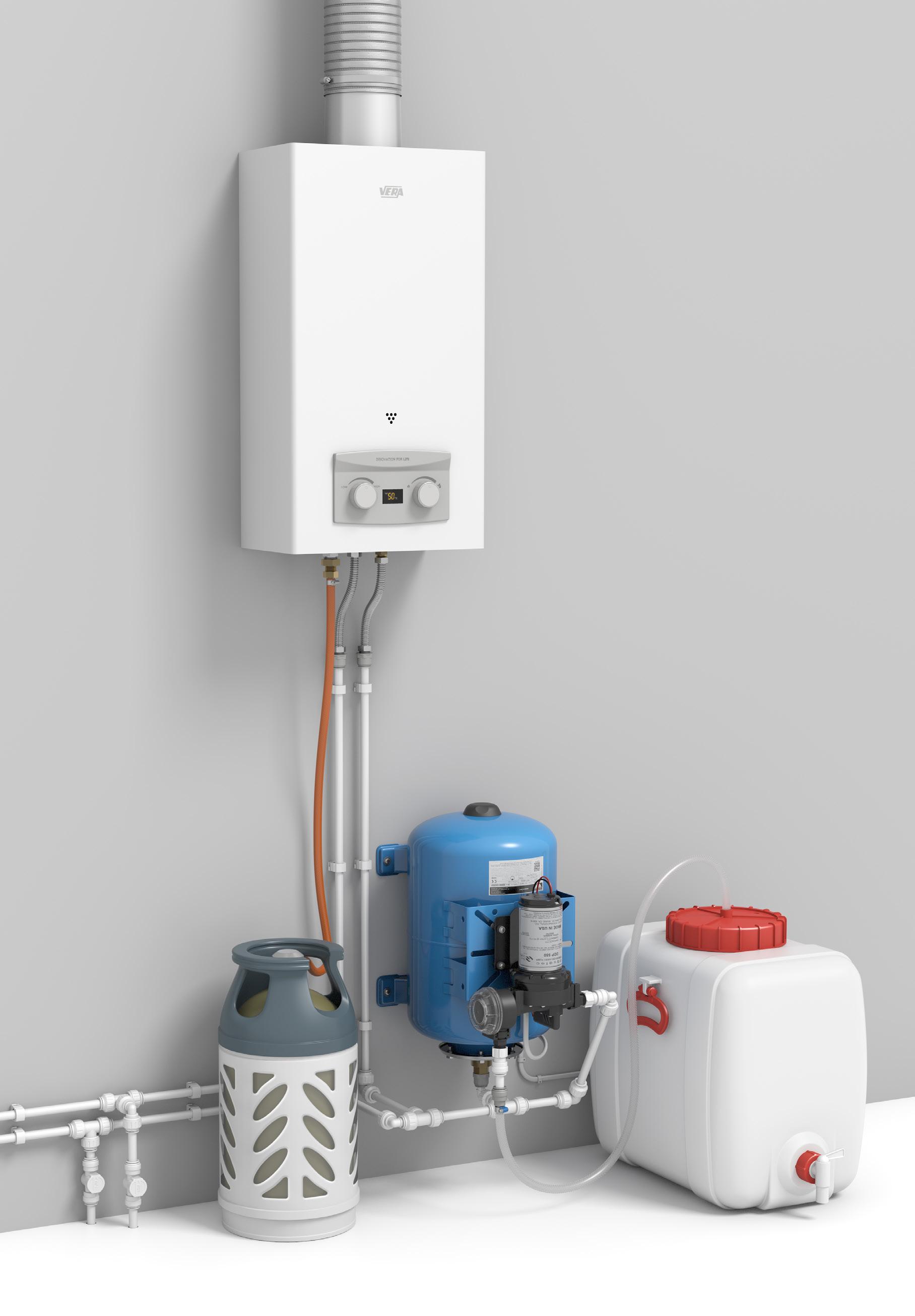

Monteringen vi viser på de neste sidene er kun ment som en forklaring av prinsippet. Du står ganske fritt til å montere de ulike komponentene anner­ledes i forhold til hverandre - så du får et skreddersydd anlegg til din hytte.

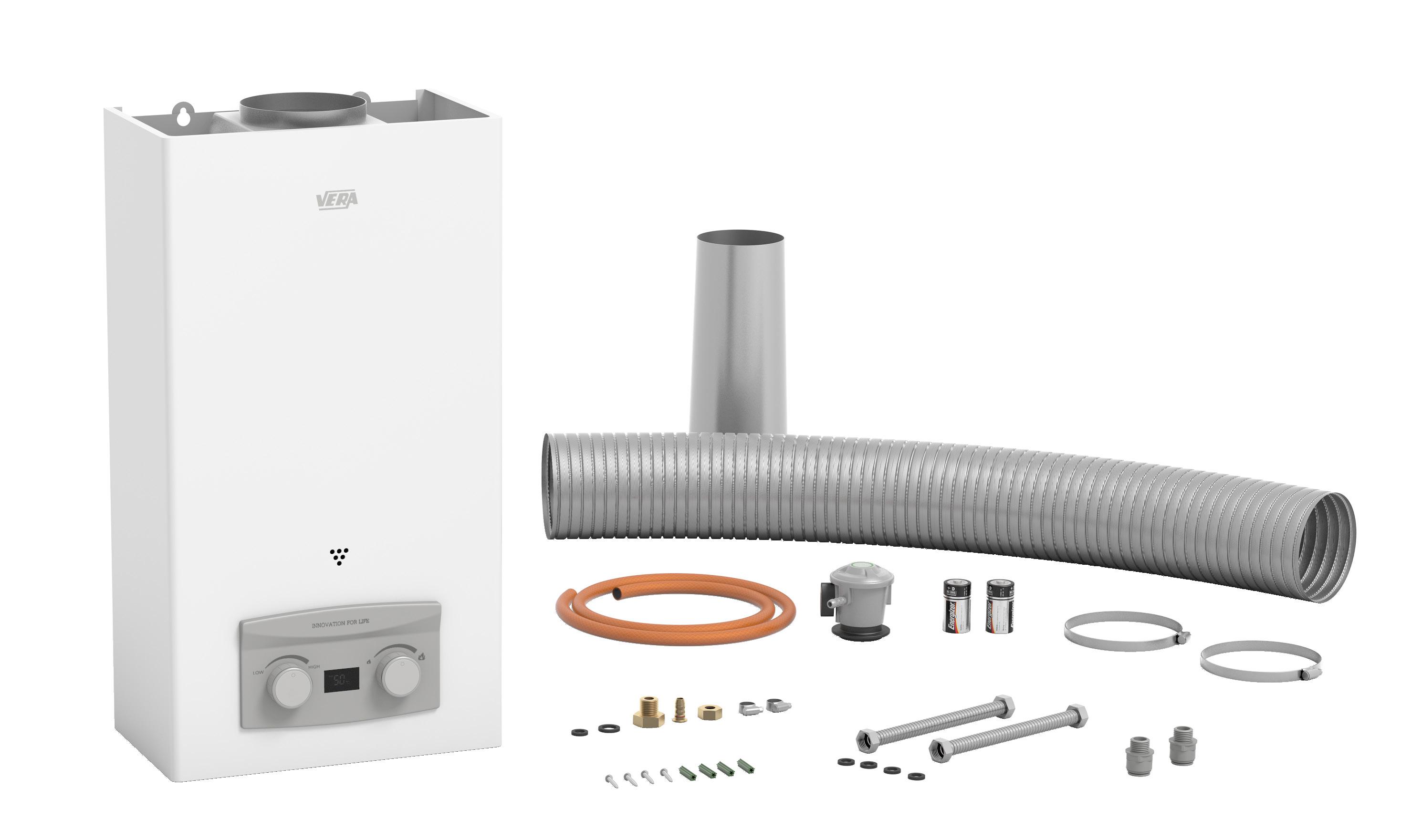

C1

Gassvannvarmer

C2

Stålrør for tilkobling av avgassrør

C3

Avgassrør 1 meter (fleksibelt - kan strekkes ut til 2 meter)

C4

2 stk slangeklemmer til avgassrør

C5

Gass slange

C6

Regulator

C7

Deler for tilkobling av gass-slange: 3 stk messingdeler, 2 pakninger og 2 slangeklemmer

C8

2 stk batterier

C9

2 stk fleksible rør for tilkobling av vann, og 4 stk pakninger

Denne startpakken baserer seg på at vannet bæres inn i hytta og fylles i vannbeholderen som følger med. I de fleste kommuner kommer dette ikke inn under regelverket for innlagt vann, og det er dermed ingen krav om avløpsløsninger. Vi anbefaler uansett at du kontakter kommunen og sjekker de lokale reglene for vann og avløp.

Ting du må ta hensyn til ved planlegging og montering

4

8

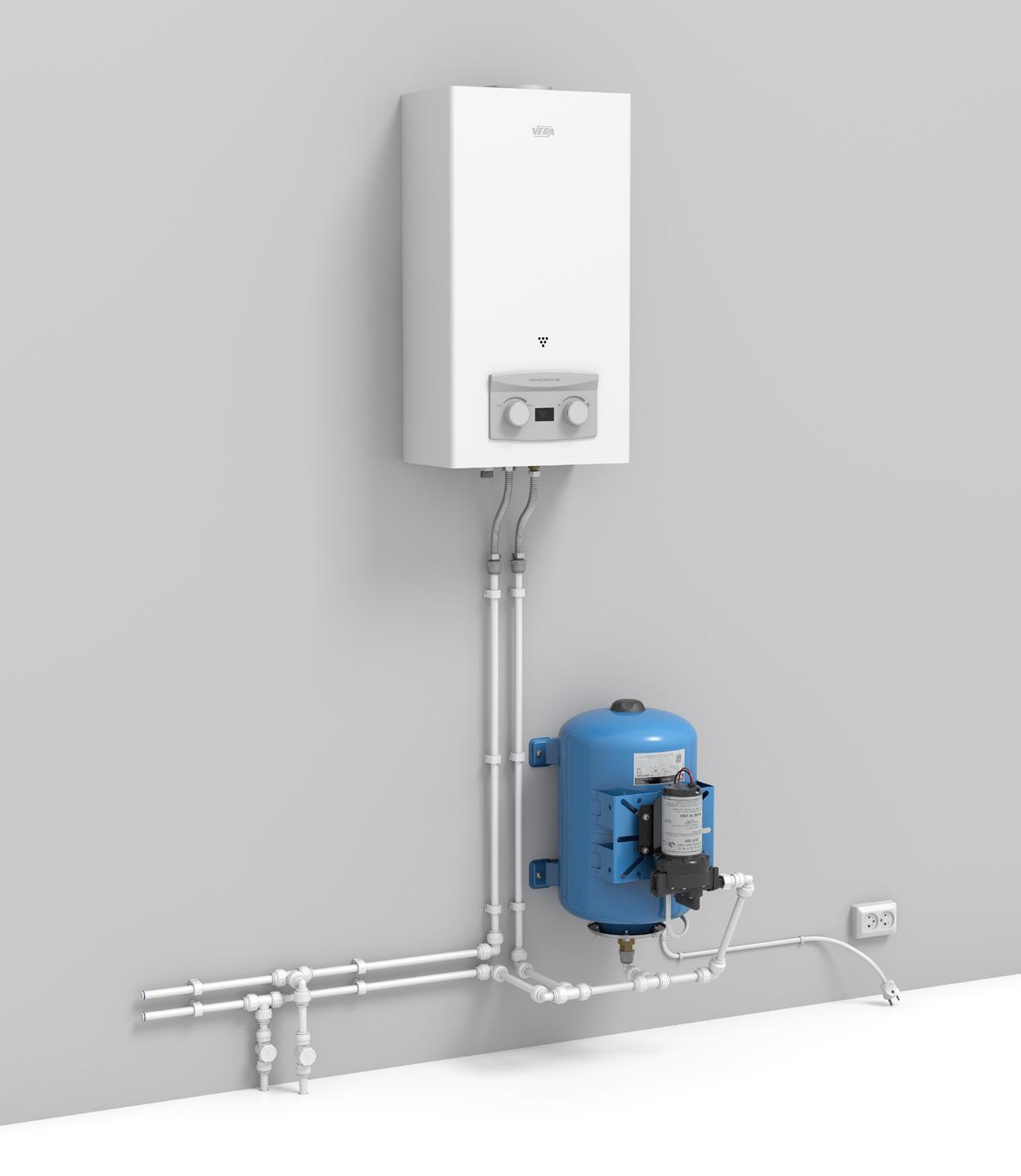

Pumpe og trykktank må monteres på veggen med retning som vist til venstre.

4

Vannbeholderen må ikke plasseres høyere enn pumpen. Dette for å unngå hevert effekt ned til pumpen.

Tappekran for både varmt- og kaldt vann bør monteres på anleggets laveste punkt.

Dette er nødvendig for å kunne sikre anlegget mot frost. Med disse kranene tapper du enkelt anlegget for vann før du reiser fra hytta.

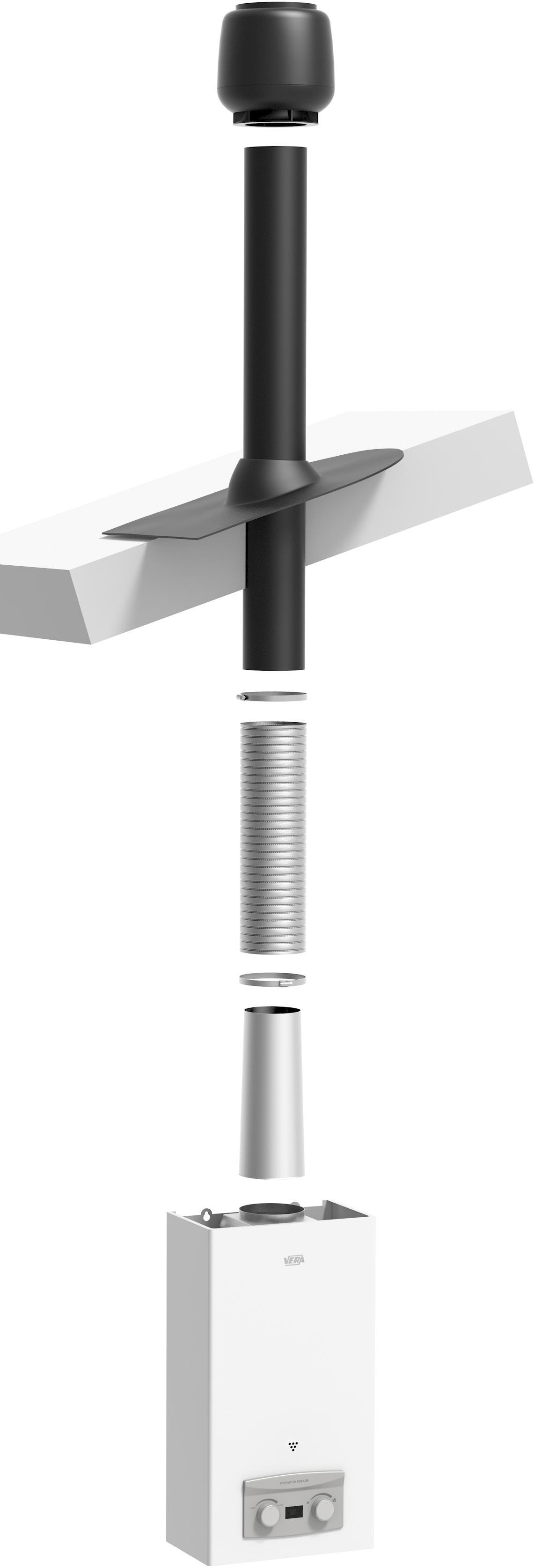

Vi anbefaler å føre avgassrøret rett opp gjennom taket, som vist til høyre. Dette sikrer god ventilasjon og problem­fri drift.

Det er også mulig å vinkle røret og føre det ut gjennom veggen.

Røret må i så fall være minst en meter langt før det vinkles, og røret bør vinkles mindre enn 45 grader. Ulempen med denne løsningen er at ventilasjonen blir litt redusert. Dette kan gi for høy temperatur i gassvannvarmeren og utløse overopphetingsikringen. Gasstilførselen stoppes da automatisk.

2

8

C10 2 stk muffer med utvendige gjenger C11 4 stk skruer og plugger for feste av vannvarmer til vegg

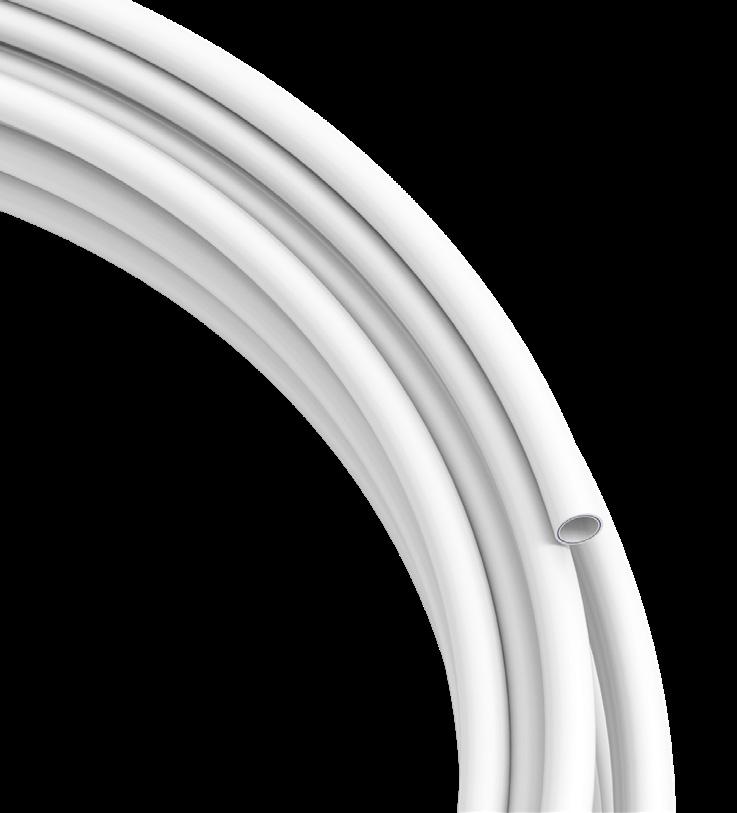

D1

Vera Pexrør, 15 meter

D2

T-rør, 3 stk

D3

Bend 90°, 6 stk

D4

Svivelbend, 3 stk

D5

Plugg, 1 stk

D6

Støttehylse, se info side 4

D7

Ventil, 2 stk

D8

Muffe, 3 stk

D9

Muffe med innvendige gjenger, 2 stk

D10 Overgang til slange, 1 stk D11 Veggfeste clip enkle med skruer, 45 stk D12 Rørkutter, 1 stk

A1

A4

A2

B1

A3

B2

A5

C2

C1

C3

C5

C6

C8

C7

C11

D1

D12

D2

C9

D3

D7

D8

C4

C10

D4

D5

D9

D10

D6

D11

3

Generelt om pexrør og hurtigkoblinger

D6

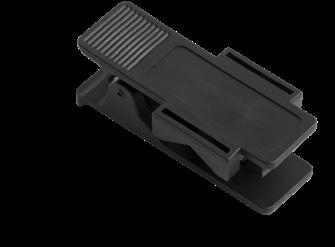

Kutting av rør Bruk rørkutteren (D12) som følger med i pakken når du skal kutt rør. Dette gir rene kutt og den er veldig enkel i bruk.

Rør gjennom vegg eller gulv

Støttehylser

NB! Støttehylser ble benyttet på tidligere rør og koblinger, men er ikke nødvendig å benytte til de rørene og koblingene som benyttes i dag. Dersom du har pex rør fra før av som du skal koble til dette anlegget, så kan det være nødvendig å benytte støttehylse i overgangen mellom nytt og gammelt system.

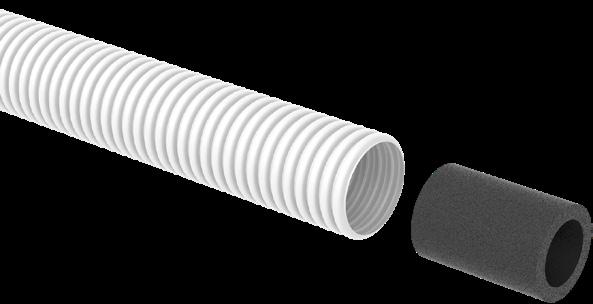

Hvis Pexrør skal tres gjennom vegg eller gulv er det en fordel å bruke varerør og tetningsplugger for å sikre mot lekkasjer.

Varerør, varenr: Tetningsplugger, varenr:

5110129 5110532

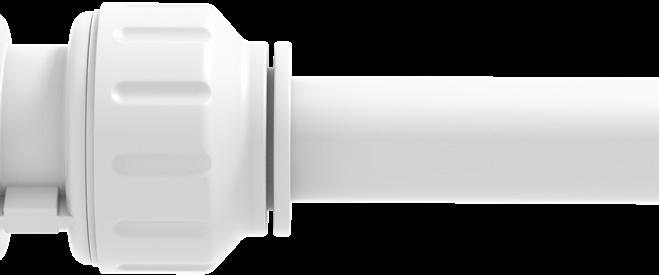

Låsering

Låsemutter

Rette ut buede rør

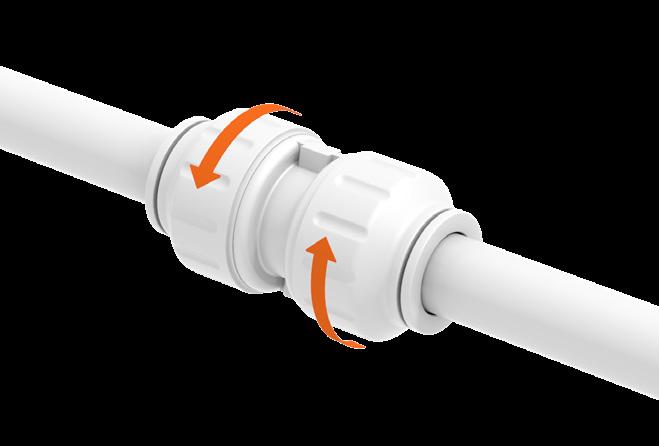

Hvis du skal trekke et rør ut av en hurtigkobling løsner du først låsemutteren (se til høyre). Deretter presses låseringen mot hurtigkoblingen samtidig som du trekker røret ut.

Når anlegget er ferdig montert skrues alle låsemutterne på hurtigkoblingene fast. Dette sikrer at rør ikke kan løsne.

Pexrør leveres på kveil og kan derfor være litt buet. Hvis det er rørlengder du ønsker å rette ut kan disse legges et par minutter i varmt vann. Rett deretter ut røret med hendene.

Montering

1 Finn først ut hvor du vil plassere gassvannvarmeren.

Bor deretter et Ø127 mm hull i taket for takgjennomføringsrør (se side 6).

2 Skru fast gassvannvarmeren til veggen med 4 skruer (C11).

3 Skru fast trykktanken med pumpe til veggen med skruene (A5) med skiver.

Pumpen må plasseres høyere enn vannbeholderen for å unngå hevert effekt til pumpe. Se side 2.

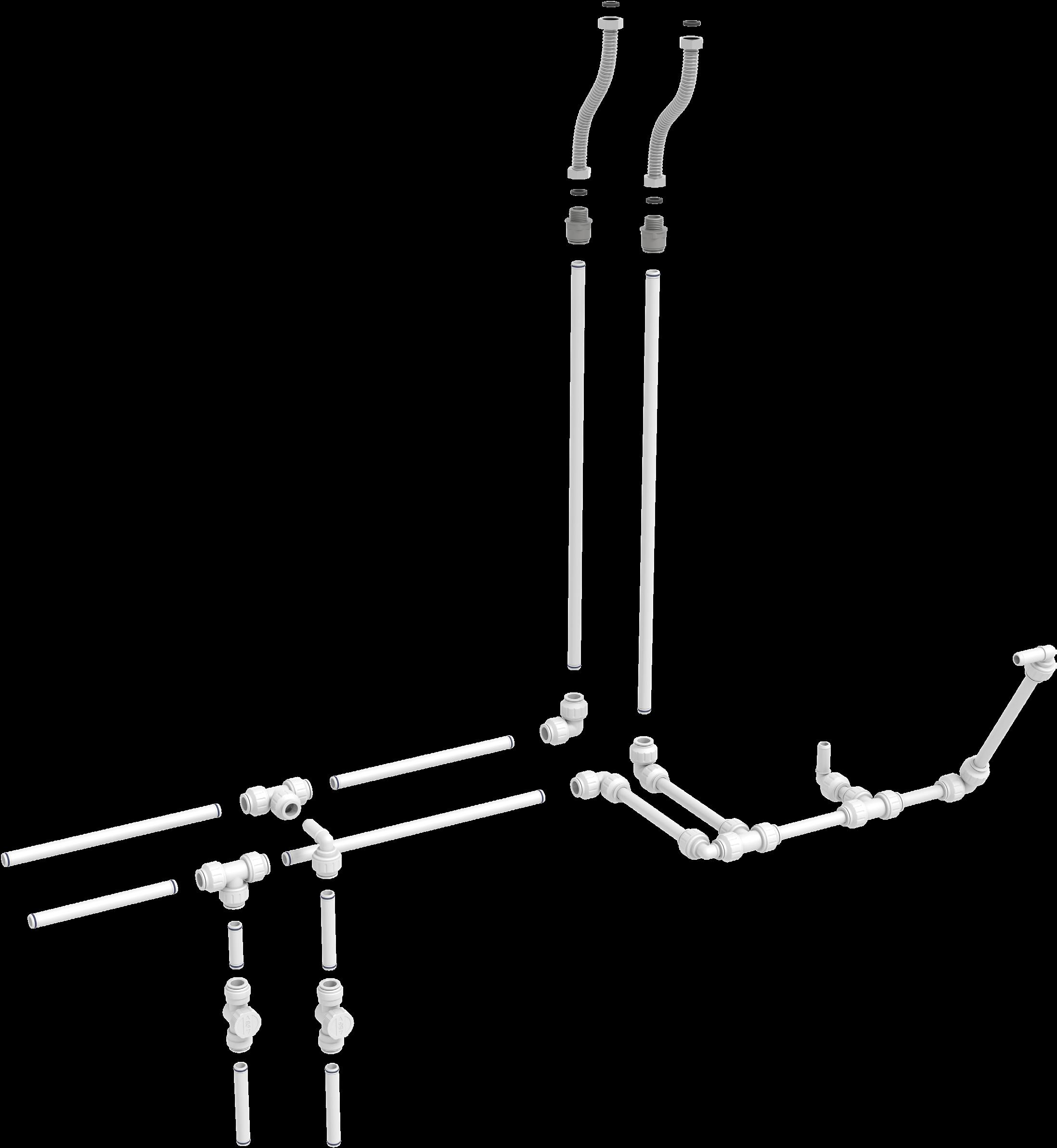

4 Koble sammen rør og rørdeler som vist til venstre. Detaljert beskrivelse til høyre. Husk å bruke støttehylser i alle rørender.

4

Varmt vann Kaldt vann

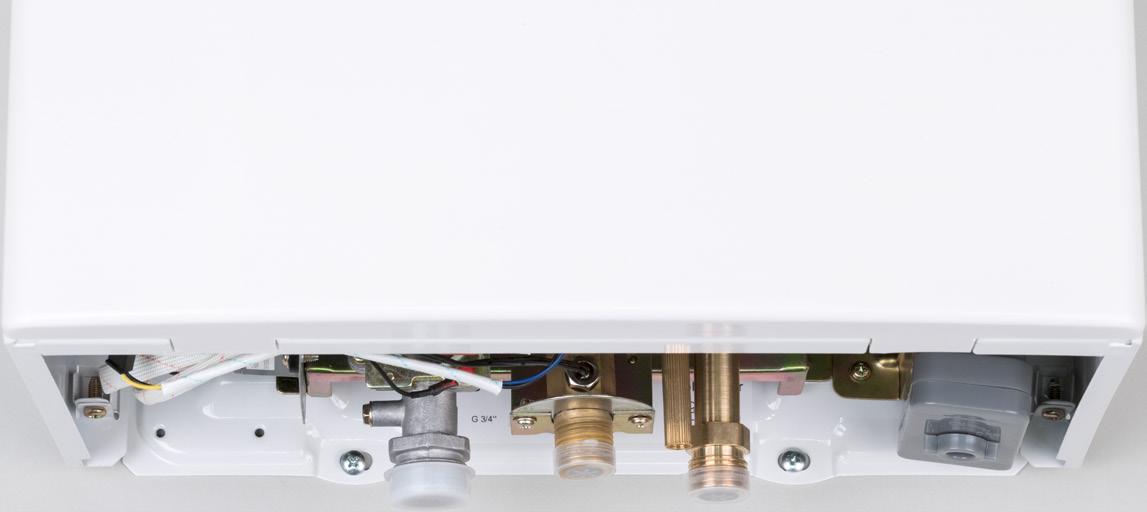

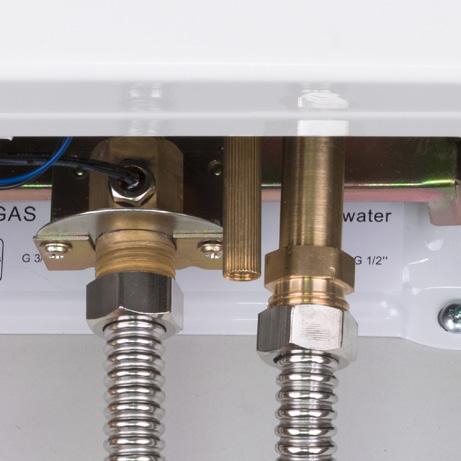

Rørene C9 er fleksible og kan bøyes inn mot veggen. Dette gjør at du nedenfor kan legge Pexrørene inn mot veggen og feste dem til veggen med clips (D11).

C9 Pakninger

C10

Fest rørene til veggen med clips (D11)

Denne koblingen settes inn på høyre side av pumpen Til tappesteder Herfra går du videre med Pexrør og hurtigkoblinger fram til første tappested (vask, dusj, vanntoalett etc).

Hvis du skal koble til flere tappesteder bruker du T-rør (D2) til å forgrene rørene.

Denne koblingen settes inn på undersiden av trykktanken

D3

D2

D4

Disse delene leveres ferdig montert

D2

D7

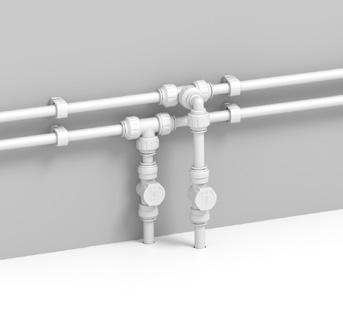

For å frostsikre anlegget brukes disse ventilene til å tappe ut alt vann i anlegget. T-rørene over ventilene monteres på anleggets laveste punkt.

Rørene ut av ventilene kan feks føres til et sluk, eller bare ut gjennom gulvet. Fører du rørene ut gjennom gulvet bør det brukes varerør som vist oppe på forrige side.

5

Takgjennomføringsrør (Ø 125mm, 3 meter) med pipehatt.

Varenummer 6327132

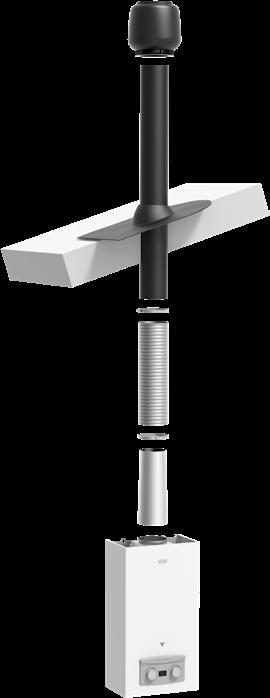

6 Avgassrør Vi anbefaler å føre avgassrøret (C3) rett opp, og videre gjennom taket ved hjelp av et takgjennomføringsrør. Se til venstre. Dette sikrer god ventilasjon og problemfri drift. Vi viser derfor montering av dette her.

Takgjennomføringsrør, pipehatt og takmansjett følger ikke med i denne pakken. Dette kan bestilles fra hyttetorget.no Hvis avgassrøret skal bygges inn/kasses inn må det isoleres. Se isolasjonstrømpe nede til venstre.

Det er også mulig å føre avgassrøret ut gjennom veggen. Mer informasjon om dette på side 2.

Sett først stålrøret C2 over flensen på gassvannvarmeren. Dette skal ikke skrus fast. Tre så avgassrøret C3 over stålrøret C2 og takgjennomføringsrøret og skru fast med slangeklemmer.

7 Gass-slange Vi leverer to alternative typer takmansjetter

C4 - til takstein Varenummer 6327134

Fest regulatoren (C6) til gassslangen med en slange­klemme (C7).

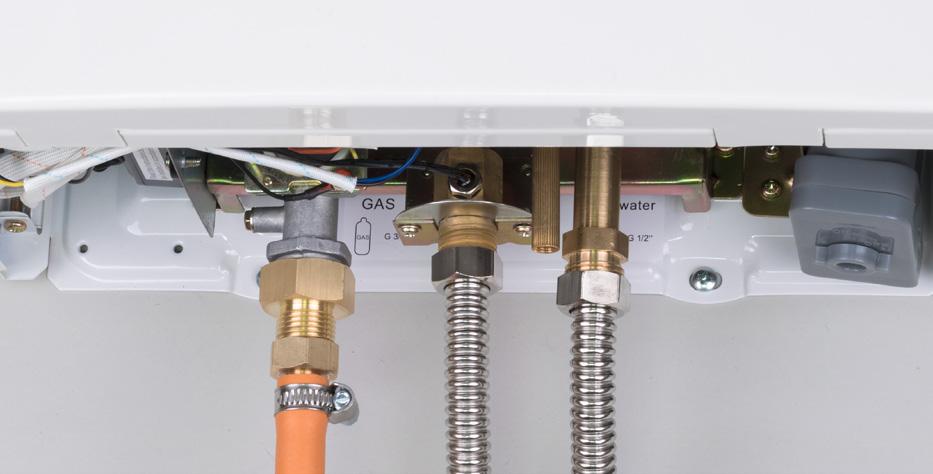

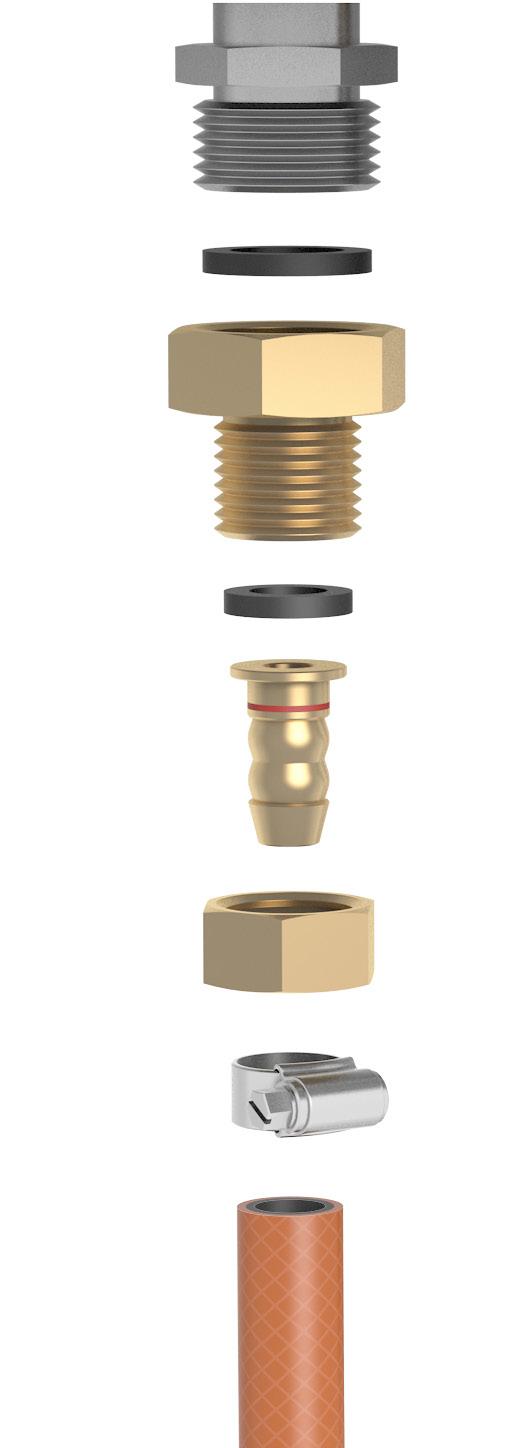

Skru sammen resten av delene C7 som vist under. Skru så slangen fast til gassvannvarmeren.

C3

- til takpapp Varenummer 6327133 C4

Stussen på gassvannvarmeren

C2

Isolasjonstrømpe for avgassrør

Stor pakning

Brukes hvis avgassrøret skal bygges inn Varenummer 108515

Liten pakning

6

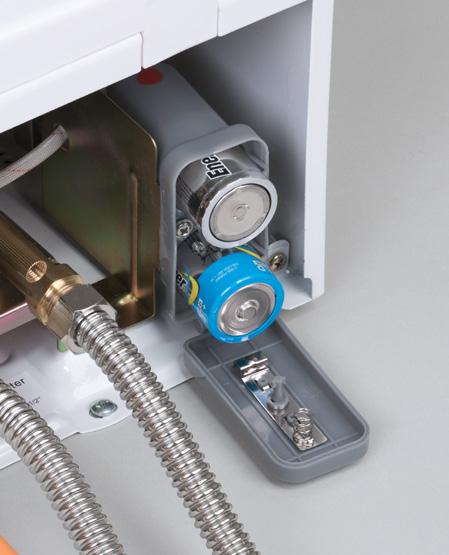

8 Sett batterier i gassvannvarmeren. Viktig at pluss og minus blir riktig, som vist under. Koble gassflaske til regulatoren. Ikke slå på gassen ennå.

+

9 Sett filter med slange inn i pumpen og trykk deretter inn låseskiven på undersiden av pumpen.

A

10 Sett på plass vann­ beholderen og fyll den med vann. Tre så slangen fra pumpen ned gjennom hullet i lokket (A).

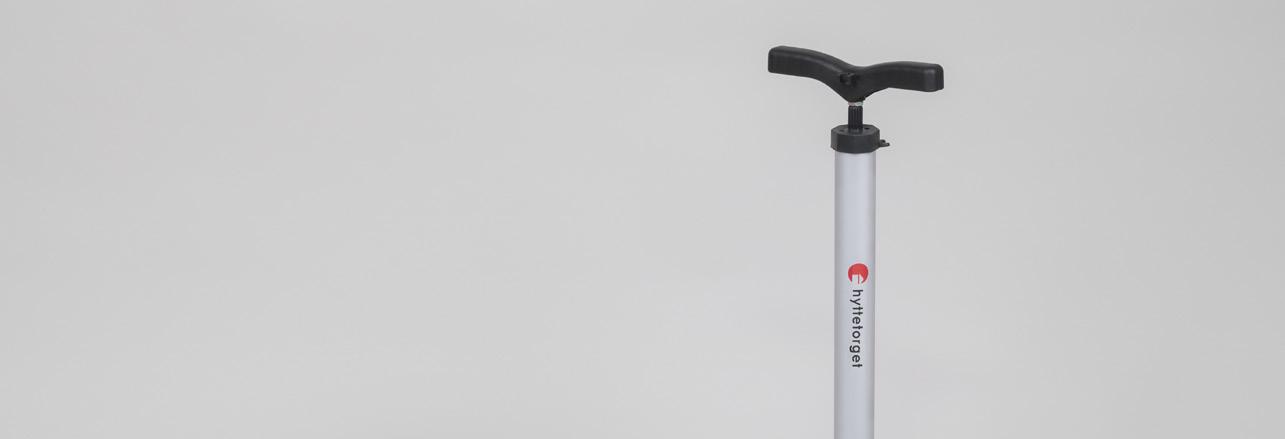

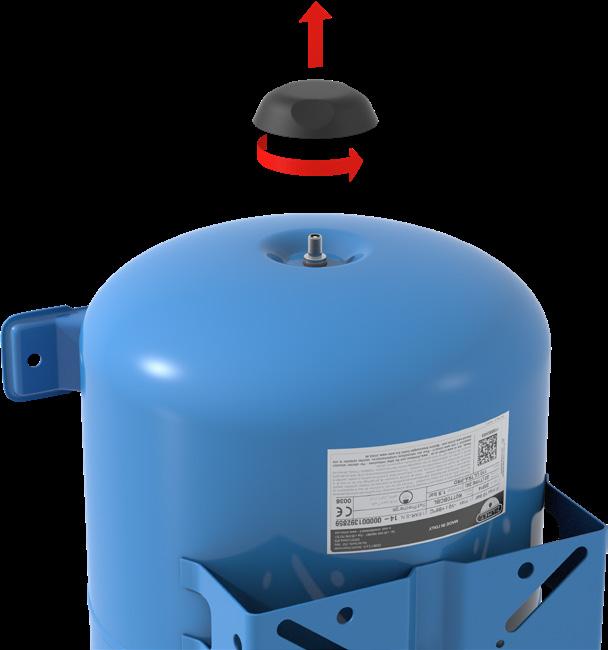

11 Skru av dekselet på toppen av trykktanken. Koble pumpen (A4) til ventilen og sjekk trykket med manometeret. Trykket skal være 1,8 bar. Etterfyll luft om nødvendig.

Trykket i tanken vil falle over tid.

Sjekk trykket ca hver 6 måned og etterfyll luft om nødvendig.

B

Start av anlegget Forutsatt at du har koblet til ett eller flere tappesteder, så er anlegget nå klart til bruk.

• Sjekk at ventilene (B) er stengt.

• Koble 12V strøm til pumpen og åpne varmtvannskranene litt på alle tappesteder. Pumpen starter nå automatisk. La kranene være åpne til all luft er ute av anlegget og det kommer kun vann.

• Gassen kan nå settes på. Flammen i gassvann­varmeren tennes automatisk når en varmtvannskran åpnes og slukker når den stenges.

• Vanntemperaturen og vannmengden justeres til ønskede verdier på betjeningspanelet.

7

Frostsikring

Dersom det er fare for frost må anlegget tømmes for vann for å unngå skader. Dette gjør du slik: • Koble fra gasstilførselen.

• Tøm vannbeholderen for vann.

Du kan bære beholderen ut og tømme den, eller starte pumpen og åpne kranene på et eller flere tappesteder og pumpe ut vannet.

• Koble fra strømtilførselen til pumpen.

• Åpne de to ventilene som ble montert for drenering av rørene pluss kranene på alle tappesteder og la vannet renne ut.

• Kjør pumpen noen sekunder slik at denne blir helt tømt for vann.

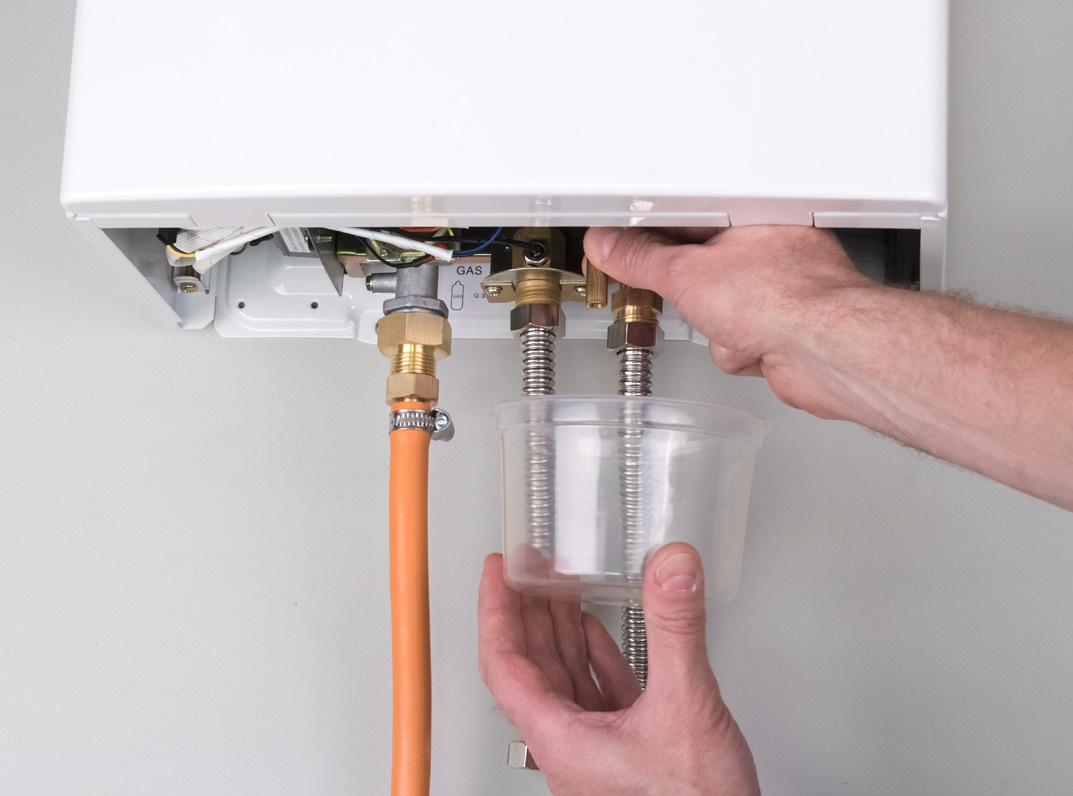

• Åpne tappepluggen på gassvannvarmeren og la det som er igjen av vann renne ut.

Gassvannvarmerens tappeplugg

Informasjon om vedlikehold og feilsøking Dette pluss generelt mer informasjon om pumpen, trykktanken og gassvannvarmeren finner du i de tre vedlagte bruker­veiledningene for disse produktene.
