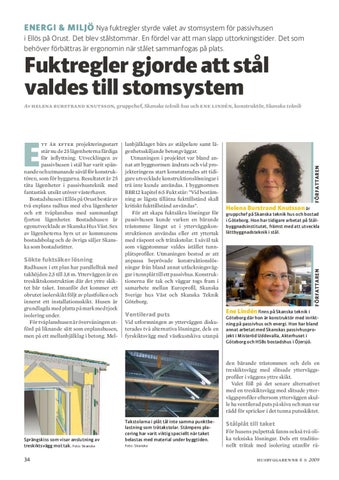

ENERGI & MILJÖ Nya fuktregler styrde valet av stomsystem för passivhusen i Ellös på Orust. Det blev stålstommar. En fördel var att man slapp uttorkningstider. Det som behöver förbättras är ergonomin när stålet sammanfogas på plats.
Fuktregler gjorde att stål valdes till stomsystem
Sökte fuktsäker lösning Radhusen i ett plan har parallelltak med takhöjden 2,5 till 3,8 m. Ytterväggen är en treskiktskonstruktion där det yttre skiktet bär taket. Innanför det kommer ett obrutet isolerskikt följt av plastfolien och innerst ett installationsskikt. Husen är grundlagda med platta på mark med tjock isolering under. För tvåplanshusen är övervåningen utförd på liknande sätt som enplanshusen, men på ett mellanbjälklag i betong. Mel-
lanbjälklaget bärs av stålpelare samt lägenhetsskiljande betongväggar. Utmaningen i projektet var bland annat att byggnormen ändrats och vid projekteringens start konstaterades att tidigare utvecklade konstruktionslösningar i trä inte kunde användas. I byggnormen BBR12 kapitel 6:5 Fukt står: ”Vid bestämning av lägsta tillåtna fukttillstånd skall kritiskt fukttillstånd användas”. För att skapa fuktsäkra lösningar för passivhusen kunde varken en bärande trästomme längst ut i ytterväggskonstruktionen användas eller ett yttertak med råspont och trätakstolar. I såväl tak som väggstommar valdes istället tunnplåtsprofiler. Utmaningen bestod av att anpassa beprövade konstruktionslösningar från bland annat utfackningsväggar i tunnplåt till ett passivhus. Konstruktionerna för tak och väggar togs fram i samarbete mellan Europrofil, Skanska Sverige hus Väst och Skanska Teknik Göteborg.
Ventilerad puts Vid utformningen av ytterväggen diskuterades två alternativa lösningar, dels en fyrskiktsvägg med västkustskiva utanpå
Helena Burstrand Knutsson är gruppchef på Skanska teknik hus och bostad i Göteborg. Hon har tidigare arbetat på Stålbyggnadsinstitutet, främst med att utveckla lättbyggnadsteknik i stål.
FÖRFATTAREN
E
tt år efter projekteringsstart står nu de 25 lägenheterna färdiga för inflyttning. Utvecklingen av passivhusen i stål har varit spännande och utmanande såväl för konstruktören, som för byggarna. Resultatet är 25 täta lägenheter i passivhusteknik med fantastisk utsikt utöver västerhavet. Bostadshusen i Ellös på Orust består av två enplans radhus med elva lägenheter och ett tvåplanshus med sammanlagt fjorton lägenheter. Bostadshusen är egenutvecklade av Skanska Hus Väst. Sex av lägenheterna hyrs ut av kommunens bostadsbolag och de övriga säljer Skanska som bostadsrätter.
FÖRFATTAREN
Av helena burstrand knutsson, gruppchef, Skanska teknik hus och ene lindén, konstruktör, Skanska teknik
Ene Lindén finns på Skanska teknik i Göteborg där hon är konstruktör med inriktning på passivhus och energi. Hon har bland annat arbetat med Skanskas passivhusprojekt i Misteröd Uddevalla, Akterhuset i Göteborg och HSBs bostadshus i Öjersjö.
den bärande trästommen och dels en treskiktsvägg med slitsade ytterväggsprofiler i väggens yttre skikt. Valet föll på det senare alternativet med en treskiktsvägg med slitsade ytterväggsprofiler eftersom ytterväggen skulle ha ventilerad puts på skiva och man var rädd för sprickor i det tunna putsskiktet.
Sprängskiss som visar anslutning av treskiktsvägg mot tak. Foto: Skanska
34
Takstolarna i plåt tål inte samma punktbelastning som trätakstolar. Stämpens placering har varit viktig speciellt när taket belastas med material under byggtiden. Foto: Skanska
Stålplåt till taket För husens pulpettak fanns också två olika tekniska lösningar. Dels ett traditionellt trätak med isolering utanför råhusbyggaren nr 6 B 2009
