Personen Oliver Zumbühl ● Leiter Werkstätten IAR
— Verantwortung für Architektur Werkstattt, Administration, Infrastruktur, Sicherheit, Ordnung und Materialverkauf — Modellbautechnische Beratung und Mitarbeit bei Workshops — Einführungen Architektur Werkstatt — tel +41 41 349 32 92 — mail oliver.zumbuehl@hslu.ch
Hubert Bösch-Fleischli ● Werkstatt Ebenau 20
— Verantwortung für Werkstatt Ebenau 20, Infrastruktur, Sicherheit, Ordnung und Materialausgabe Ebenau — Modellbautechnische Beratung und Mitarbeit bei Workshops — Einführungen Architektur Werkstatt — tel +41 41 349 37 03 — mail hubert.boesch-fleischli@hslu.ch
Melina Michaelides ● Mitarbeiterin Werkstätten IAR
— Verantwortung und Einführungen für Laser — Modellbautechnische Beratung und Mitarbeit bei Workshops — Werkstattunterhalt, Ordnung, Materialverkauf — tel +41 41 349 37 55 — mail melina.michaelides@hslu.ch
Michael Mangold ● Digitale Fabrikation
— Verantwortung für Digitale Fabriakation mit Zünd Digital Cutter, 3D-Druck, Tonbrennofen und online Tutorials — Modellbautechnische Beratung und Mitarbeit bei Workshops — Werkstattunterhalt, Ordnung, Materialverkauf — tel +41 41 349 35 47 — mail michael.mangold@hslu.ch
Yves Dusseiller ● Dozent
— Modulverantwortung und Dozent Werkstatt Basic und Konstruktives Entwerfen — Beratung zu Konstruktion, Handwerk und Modellbau — Einführungen Architektur Werkstatt — mob +41 78 793 15 33 — mail yves.dusseiller@hslu.ch 4
Module • Einführungen • Kleinkurse Werkstatt Basic
Einführung in plastisches Gestalten und Modellbau im architektonischen Entwurfsprozess. Differenzierter Umgang mit verschiedenen Materialien, Modelltypologien und Modellmassstäben. Sichere Handhabung von Handwerkzeugen, Maschinen und Werkstoffen in analoger und digitaler Arbeitsweise. Konstruktives Entwerfen
Konstruieren und Entwerfen eines raumbildenden Bauteiles im Massstab 1:1 unter Berücksichtigung von technischen wie auch atmosphärischen und haptischen Eigenschaften der eingesetzten Materialien. Reflexion der eigenen Entwurfsbilder im Vergleich mit zeitgenössischen Fertigungs- und Montageprozessen. Vermittlung theoretischer Grundlagen mittels Vorlesungen und Exkursionen. Werkstatt Basic Modul TA.BA_WST+BAS Yves Dusseiller ECTS 3 Dauer 1 Semester Teilnehmer max 20
Einführung Architektur Werkstatt ● vor Ort
Obligatorisch für die Nutzung der Architektur Werkstatt. Kurzeinführung an Maschinen, Unfallverhütung und Erklärungen zur Betriebsordnung.
Die Einführung Architektur Werkstatt und Einführung Kreissägen sind integraler Bestandteil des Modul Werkstatt Basic.
Einführung Kreissägen ● vor Ort
Obligatorisch zur selbstständigen Nutzung der Formatkreissäge und der Präzisionskreissäge Reinhard PKN200.
Konstruktives Entwerfen Modul TA.BA_KOENW Yves Dusseiller ECTS 3 Dauer 1 Semester Teilnehmer max 24
Einführungen Zünd Digital Cutter und 3D-Drucker ● online
Obligatorisch zur Nutzung des Zünd Digital Cutter und der 3D-Drucker. Einführung als online Tutorial. Einführung Laser ● vor Ort
Einführung Architektur Werkstatt Yves Dusseiller / Oliver Zumbühl / Hubert Bösch-Fleischli Dauer 3h Teilnehmer max 20
Obligatorisch zur Nutzung der C0 2 -Laser Kleinkurse im Handwerk ● vor Ort
Einführungen in diverse Handwerkstechniken.
Einführung Kreissägen Yves Dusseiller / Oliver Zumbühl / Hubert Bösch-Fleischli Dauer 1h Teilnehmer max 6
Modellbautechnische Beratung ● vor Ort und online
Die Mitarbeiter:Innen der Architektur Werkstatt stehen für modellbautechnische Beratung gerne zur Verfügung.
Einführung Laser Melina Michaelides Dauer 1h Teilnehmer max 6 Kleinkurse im Handwerk Oliver Zumbühl Dauer nach Absprache Teilnehmer nach Absprache 5
Filippo Brunelleschi
Entwerfen mit Modellen Wir kennen Architekturmodelle als Entwurfsinstrumente im abendländischen Kulturraum seit mehr als 500 Jahren. Sie haben wie kein anderes Medium individuell entworfene Architektur ermöglicht. Arbeitsmodelle, Konstruktionsmodelle, Exempli, Detailmodelle und Präsentationsmodelle wurden in der Frührenaissance entwickelt, mit Filippo Brunelleschi als wichtigstem Protagonisten. In der Skulptur kennt man diese Arbeitsweise schon lange. Was ist es was uns heute immer noch am physischen Modell fasziniert, in einer Zeit wo die digitale Modellierung so einfach geworden ist? Architektur ist unabhängig von Epoche und Kulturraum immer an den dreidimensionalen, physischen, materialisierten, belichteten und sinnlich wahrnehmbaren Raum gebunden. Die Unmittelbarkeit und das Tempo wie wir mit Arbeitsmodellen eine Idee entwickeln und zur Anschauung bringen können ist kaum ersetzbar. Das Entwerfen mit Modellen fordert einen auch heraus unter einer Vielzahl an Möglichkeiten zu entscheiden und zu handeln. Die Entwurfsidee wird überprüfbar und kommunizierbar und kann in einem iterativen Prozess unter Einbezug anderer Entwurfsinstrumente und Anforderungen an ein zeitgenössisches Bauwerk entwickelt werden. Diese Arbeitsweise erfordert neben handwerklichem technischem Geschick vor allem eine 6
sensibilisierte Wahrnehmung, vergleichbar mit einem geübten Musikgehör das sich vom blossen Hören unterscheidet. Interessanterweise ist das physische Modell im Umfeld hochtechnisierter Gesellschaften, welche stark von der Digitalisierung geprägt sind, besonders beliebt. Es scheint ein gewisses sinnliches Vakuum auszufüllen und vertrauensstiftend zu sein. Das Entwerfen mit Modellen hat auch vitalisierenden Charakter an Architekturhochschulen. Für das Anfertigen von Präsentationsmodellen stehen uns heute eine Vielzahl an Möglichkeiten zur Verfügung: handwerkliche Techniken, Maschinen unterstützter Modellbau und Digitale Fabrikation. Einige zeitgenössische Bildhauer zeigen beispielhaft vor, wie diese Techniken kombiniert angewendet zu beeindruckenden Resultaten führen können. Das physische Modell in Konkurrenz zu digitalen Entwurfsinstrumenten zu sehen ist nicht intelligent. Vielmehr müssen wir uns mit dem unterschiedlichen Potential vertraut machen, im Entwurfsmethodischen Sinn, in Bezug des architektonischen Ausdrucks und zu Konsequenzen der baulichen Ausführung auf die Klimasituation. Das Modell als Entwurfsinstrument und die Perspektive wurden ungefähr zur gleichen Zeit in der Frührenaissance erfunden und wurden damals als sich ergänzende Medien verstanden, nicht als Konkurrenten. Beide Medien haben ihre Vorteile und Einschränkungen. Die zeitgenössische bildliche Architekturdarstellung, speziell die Darstellung von Innenräumen kann verschieden gemacht werden: mit Handskizzen, digitalen Renderings, KI generierten Bildern und mit Modellfotografie. Solche Modelle können auch nur als Kulissenmodelle gebaut werden, oftmals ist es nur der erforderliche räumliche Ausschnitt der im Bild dargestellt werden möchte. Stabilität und Haltbarkeit werden dementsprechend nur so gut gemacht wie es für die Fotografie erforderlich ist, diese Modelle werden danach entsorgt. Wir nehmen die Modellfotografie gegenüber rein digital erzeugten Renderings als natürlicher wahr, speziell in Bezug auf Materialisierung und Belichtung. Modellfotografien und auch KI-Bilder werden meistens digital nachbearbeitet, es ist eine Verknüpfung von analogem Handwerk, empathischer Wahrnehmung und digitalen Werkzeugen.
Yves Dusseiller
7
Jasmi Nagalingam · Werkstatt Basic
Architektur Werkstatt
Hub Architektur
Die Architektur Werkstatt soll räumlich-plastisches Denken, Entwerfen mit Modellen und die Auseinandersetzung mit Material, Konstruktion und Handwerk fördern. Ein Bewusstsein und respektvolles Handeln gegenüber der Klimasituation ist für uns von zentraler Bedeutung. Es stehen ein umfangreiches Sortiment an hochwertigen Handwerkzeugen, professionelle Präzisionsmaschinen für Modellbau, Holzbearbeitung und Kunststoffbearbeitung, zwei CO 2 -Laser, 3D-Drucker und ein Zünd Digital Cutter zur freien Verfügung. Ein Gipsraum und Farbspritzraum ergänzen das Angebot. Im Materialverkauf bieten wir ein umfangreiches Sortiment an Materialien und Handwerkzeugen für den Modellbau an. Im Büro der Architektur Werkstatt können sich Studierende und Lehrkörper zu Modellbau, Konstruktion und Handwerk gerne beraten lassen.
Ilias 8
Räume • Öffnungszeiten • Infrastruktur Architektur Werkstatt E407
Werkstatt für Modellbau, Holz- und Kunststoffbearbeitung. Eine einmalige Einführung ist obligatorisch für die Nutzung der Architektur Werkstatt und Werkstatt Ebenau 20, mit Kurzeinführungen an Maschinen, Unfallverhütung und Erklärungen zur Betriebsordnung. Stationäre Maschinen
— Formatkreissäge — Präzisionskreissäge — Bandsäge — Feinbandsäge — Abricht-/Dickenhobelmaschine — Scheibenschleifmaschine 600 mm — Scheibenschleifmaschine 400 mm — Walzenschleifmaschine — Profilbandschleifmaschine — Oszillierbandschleifmaschine — Stemmeisenschärfmaschine — Dekupiersäge — Tischbohrmaschine — Heissdrahtschneider — Blechbearbeitungsmaschine
Format 4 kappa 550 Reinhard PKN200 Zimmermann BZU800 Ehro 550 Hoffmann Combi 410 Zimmermann SZ1 Imex SM40T Imex WS 12-50 Zimmermann PS0 Eumacop Iseli FL Hegner Aciera 13T Styrocut 3 Optimum
Handmaschinen und Handwerkzeug
Umfangreiches Sortiment an Handwerkzeug und Hand maschinen, Details im Katalog ab Seite 19. Ausleihe gegen Hinterlegung der HSLU-Karte, ID oder Führerschein möglich. Ort HSLU T&A, Trakt IV, E407 CH - 6048 Horw
Laserraum E408
CO2-Laser, Just Laser 10.6, 100W, 1000 x 600 mm CO2-Laser, Epilog Fusion 32, 120W, 812 x 508 mm
Öffnungszeiten
Materialverkauf E405
umfangreiches Sortiment an Materialien und Handwerkzeugen für den Modellbau und Zeichenutensilien.
Architektur Werkstatt E407 Mo bis Sa 8.00–17.00 erweiterte Öffnungszeiten vor Kritiken
Gipsraum F-Geschoss
Laser E408 Mo bis So 24 h
Werkzeug und Inventar für selbständigen Gipsguss. Lavabos mit Gipsabscheider.
Materialverkauf E405 Mo bis Fr 11.30–12.00 Gipsraum F-Geschoss Mitarbeiter Werkstätten kontaktieren
Farbspritzraum A2b
Professioneller Spritzraum mit Farbnebelabsauganlage und Druckluft. Farbspritzpistolen können in der Architektur Werkstatt ausgeliehen werden.
Farbspritzraum A2b Trakt 1 Mitarbeiter Werkstätten kontaktieren 9
GRUPPE · Boris Gusic · Nicholas Lobo Brennan · Christoph Junk
Werkstatt Ebenau 20 In der Werkstatt Ebenau 20 sind neben klassischem Architekturmodellbau mit Holzwerkstoffen auch Schalungen für Gussmodelle und das Arbeiten in grösseren Dimensionen bis in den Massstab 1:1 und Mockups möglich. Neben hochwertigem Handwerkzeug, Handmaschinen und stationären Maschinen für professionellen Modellbau ist auch eine Plattenfräse vorhanden, es können darauf Platten bis 5 m x 2 m bearbeitet werden. Experimentelles handwerkliches Arbeiten soll in dieser Werkstatt gefördert werden, diese Werkstatt steht speziell den Architekturstudierenden des 1. Jahr Bachelor, der IBDA-Klasse und dem Masterstudiengang Kollaborative Raumentwicklung zur Verfügung. Diverse Plattenmaterialien, Holzleisten und Karton stehen in der Werkstatt Ebenau 20 zur Verfügung, Bezahlung ist mit Twint möglich.
10
Räume • Öffnungszeiten • Infrastruktur Werkstatt Ebenau 20
Werkstatt für Modellbau, Holz- und Kunststoffbearbeitung. Eine einmalige Einführung ist obligatorisch für die Nutzung der Architektur Werkstatt und der Werkstatt Ebenau 20, mit Kurzeinführungen an Maschinen, Unfallverhütung und Erklärungen zur Betriebsordnung. Stationäre Maschinen
— Plattenfräse — Formatkreissäge — Gehrungs- und Kappsäge — Bandsäge — Feinbandsäge — Scheibenschleifmaschine 600 mm — Tischbohrmaschine — Heissdrahtschneider — Metall-Kappsäge — Ständerbohrmaschine — MIG-Schweissanlage — Bandschleifmaschine
Striebig 6220 Standart Format 4 kappa 550 Festool Kapex KS 120 Zimmermann BZ 400 Ehro 550 Zimmermann SZ2 Aciera 10T Styrocut 3 Proton KSS-315-2LT Proton BMS-23VT ESAB Caddy Mig C200i Proton BS-100T
Handmaschinen und Handwerkzeug
Umfangreiches Sortiment an Handwerkzeug und Hand maschinen, Details im Katalog ab Seite 19. Ausleihe gegen Hinterlegung der HSLU-Karte, ID oder Führerschein möglich. Laserraum Ebenau 20
CO 2 -Laser, Epilog Fusion Pro 48, 120W, 1219 x 914 mm Materialausgabe Ebnaustrasse 20
Es können diverse Holzleisten und Holzwerkstoffplatten wie Sperrholz, MDF und Dreischichtplatten per Zuschnitt vor Ort bezogen werden. Die Bezahlung ist mit Twint möglich. Gussraum Ebenau 22
Gipsguss, Steinguss und Betonguss können im Gussraum an der Ebenaustrasse 22 gemacht werden. Der Zuschnitt von Holzschalungen geschieht in der Werkstatt Ebenau 20. Metallwerkstatt Ebenau 22
In zwei Frachtcontainern und mit einem Schweisstisch können die wichtigsten Bearbeitungen mit Metall gemacht werden: Schneiden, Bohren, Abkanten, Rundbiegen, Hartlöten und MIG-Schweissen. Für die Nutzung bitte Hubert kontaktieren.
11
Ort HSLU T&A, Ebenaustrasse 20 & 22 CH - 6048 Horw Öffnungszeiten Werkstatt Ebenau 20 Di bis Fr 8.00–17.00 erweiterte Öffnungszeiten vor Kritiken Laser Werkstatt Ebenau 20 Mo bis So 24 h
Verantwortung Hubert Bösch-Fleischli +41 41 349 37 03 hubert.boesch-fleischli@hslu.ch
Sicherheit Sicherheitstechnisch liegt der Hauptfokus beim Modellbau im Vermeiden von Handverletzungen. Die kleinen Bauteile erfordern oftmals eine Bearbeitung mit Stosshölzern nahe beim Sägeblatt. Detaillierte Informationen werden in den Einführungen vermittelt. Die wichtigsten Sicherheitsregeln sind in der Betriebsordnung detailliert beschrieben, diese ist für Nutzer der Architektur Werkstatt verbindlich. Jeder Studierende bekommt bei der Einführung in die Architektur Werkstatt ein Stossholz, welches sie behalten können. Schutzmittel Sicherheitsbrille 3M persönliche Ohrenstöpsel Gehörschutz Peltor Einweg-Latexschutzhandschuhe Feinstaubmaske 3M Stosshölzer aus Epoxihartgewebe
Ordnung Die Nutzer müssen ihren Arbeitsplatz nach Beendigung ihrer Arbeit aufgeräumt verlassen.
Schutzmittel öffentlich Schutzmittel stehen in den Holzregalen bei den stationären Maschinen in der Architektur Werkstatt zur Verfügung. Schutzmittel privat Schutzmittel können im Materialverkauf gekauft werden. 12
Handwerkzeug Viele Arbeiten an Architekturmodellen werden von Hand gemacht, insbesondere bei Arbeitsmodellen, wo der Entwurf entsteht. Das direkte Übersetzen lernen eines Gedankens in ein dreidimensionales physisches Modell ist beim Entwerfen essentiell. So prägen die Wahl der Werkzeuge und Materialien bei einem Arbeitsmodell einen Entwurf nachhaltig. In der Architektur Werkstatt können sehr hochwertige Handwerkzeuge ausgeliehen werden, wie handgeschmiedete japanische Stemmeisen und japanische Handsägen. Diese Werkzeuge stehen auch stellvertretend für die Relevanz von Qualität und Kultur.

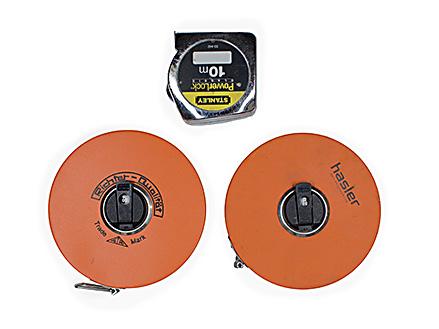

privates Handwerkzeug Schneidmatte 600 x 400 mm Ulmer Stahllineal 500 mm Standley Cutter 9 mm Olfa Cutter 18 mm Doppelmeter Hultafors 2 m Japansäge Dozuki Mini 150 mm Stemmeisen Oire Nomi 18 mm Tischlerwinkel 190 mm Gradmesser 170 mm Stahlmasstab 200 mm Stossholz Epoxidhartgewebe Gehörpfropfen Basis Handwerkzeug frei zugänglich in der Architektur Werkstatt an der Werkzeugwand und in den Schubladen.
Die wichtigsten persönlichen Handwerkzeuge müssen von den Nutzern der Architektur Werkstatt individuell angeschafft werden. Ein Werkzeugset wird im Materialverkauf angeboten. Gerne können wir Euch dazu beraten.
13
Spezial Handwerkzeug Werkzeug der Architektur Werkstatt kann gegen Hinterlegung der HSLU-Karte, der ID oder des Führerscheins ausgeliehen werden. Sicherheit Klingenwerkzeuge wie Stechbeitel immer vom Körper weg führen, und keine Hand vor der Klinge halten um bei unbeabtsichtigtem Ausrutschen Verletzungen zu vermeiden.
Scheibenschleifmaschinen
Scheibenschleifmaschinen Zimmermann SZ1 eine Schleifscheibe à 600 mm zwei Schleifscheiben à 600 mm Rechts- und Linkslauf Schleifscheiben SIA Toptec K80 Tisch +/– 45° einstellbar Genauigkeit 0.2° mit Nonius Winkelanschlag +/– 60° Materialbearbeitung: Massivholz, Holzwerkstoffe, Kunststoffe, Acryl GS
Hauptanwendung von Scheibenschleifmaschinen im Architekturmodellbau ist die Formgebung mit Volumenmaterialien. Es können Orthogonalflächen, Winkelflächen und Schifterflächen hergestellt werden. Es wird immer auf der nach unten drehenden Seite der Schleifscheibe gearbeitet. Durch horizontales Schieben des Werkstückes kann eine höhere Oberflächenqualität erreicht werden. Auf unseren Scheibenschleifmaschinen ist eine Winkeleinstellgenauigkeit von 0.2° möglich. Wir nutzen als Standart 80er Korn Schleifscheiben.
Sicherheit Arbeiten nahe an Schleifscheibe nur mit Zulageholz Notstopp per Fussklick Tisch nach oben im Hochschulumfeld verboten bei Metallbearbeitung Schieber zu Absauganlage schliessen 14
Feinbandsäge Für den Modellbau ausgelegte Feinbandsäge für Parallelschnitte, Winkelschnitte, Schifterschnitte und Kurvenschnitte. Es sind minimale Kurvenradien bis 2 mm Radius möglich. Dank variabler Tourenzahl ist die Bearbeitung sämtlicher Materialien möglich, also Holzwerkstoffen und Acryl und auch Buntmetallblech und Eisenblech bis 5 mm Materialstärke.
Bandsägen gross Für den Modellbau, Bootsbau, Zimmerei und Formenbau ausgelegte Bandsäge für Parallelschnitte, Winkelschnitte, Schifterschnitte und Schweifschnitte. Der Radius der Schweifschnitte ist von der Sägeblattbreite abhängig. Es können auch grössere Bauteile berbeitet werden wie z. B. Holzverbindungen im Massstab 1:1.
Feinbandsäge Ehro 550 Tourenzahl 190–1000 U/min Queranschlag 0–45° Tisch 0–45° Sägebänder 1–5 mm breit Materialbearbeitung hochtourig: Massivholz, Holzwerkstoffe, Kunststoffe, Acryl GS tieftourig: Metallblech
Bandsäge gross Zimmermann BZ800 (AW) Zimmermann BZ400 (WE20) Tisch 0–45° Materialbearbeitung: Massivholz, Holzwerkstoffe Sicherheit Sägeschutzabdeckung 2 cm über Werkstückhöhe einstellen Arbeiten nahe am Sägeband nur mit Stosshölzern
15
Plattenfräse
Plattenfräse Striebig 6220 Schnittlänge 5300 mm Schnitthöhe 2100 mm Motor 4.4 kW Sägeblatt 300 mm Materialbearbeitung: Massivholz, Holzwerkstoffe, Kunststoffplatten, Acryl GS Hobel Hofmann Combi 410 4Messer-Tersawelle Hobelbreite 400 mm Hobelhöhe 200 mm Materialbearbeitung: Massivholz Sicherheit Die Striebig und Hobelmaschine darf nur durch Mitarbeiter der Architektur Werkstatt und durch Studierende mit Vorbildung als Schreiner oder Zimmermann, welche von uns eingeführt wurden, bedient werden.
Auf Plattenfräsen lassen sich grossformatige Holzwerkstoffplatten milimetergenau zuschneiden. Es sind nur rechtwinklige Schnitte möglich. Dank ihrer Effizienz werden diese Maschinen in Zimmereien und in Schreinereien sehr geschätzt. Bei uns lassen sich darauf der Zuschnitt für grössere Modelle, Möbel, Ausstellungskörper, Betonschalungen und Mockups im Massstab 1:1 machen.
Hobelmaschine Bei Massivholz wird zuerst der Baumstamm gefällt, dann aufgeschnitten, meistens in parallele Klotzbretter, diese werden getrocknet, natürlich an der Luft oder in speziellen Trocknungsanlagen. Auf Hobelmaschinen wird am Klotzbrett zuerst eine plane Fläche abgerichtet, dann eine Winkelfläche plan gehobelt und im Anschluss der gewünschte Holzquerschnitt dickengehobelt. Unsere Hobelmaschine ist eine kombinierte Abricht- und Dickenhobelmaschine mit 4-MesserTersawelle.
16
Stechbeitelschärfmaschine Stechbeitel und Hobeleisen müssen regelmässig geschärft werden, die einfachste und am meisten verbreitete Art ist auf einer Iseli-Schärfmaschine. Hochwertige japanische Eisen werden auf Wassersteinen von Hand geschärft
Stechbeitelschärfmaschine Iseli FL Schärfen von Handhobeleisen und Stechbeiteln
Handkreissäge
Handkreissäge Mafell K85 2300 Watt Schnitttiefe bis 88 mm schrägstellbar 0–60° Führungsschiene für gerade Schnitte
Gerade handgeführte Schnitte in Holzwerkstoffplatten und Massivholz werden mit Handkreissägen gemacht. Je nach Materialstärke kommen verschieden grosse Maschinen zum Einsatz, der Sägeblattwinkel ist einstellbar.
Zimmerei-Oberfräse Mafell Oberfräse LO 65 Ec 2600 Watt Frästiefe 0–65 mm Werkzeugaufnahme Ø 6–12 mm Drehzahl 10000–22000 1/min
Zimmerei-Oberfräse
Geradeschleifer Suhner USK 3-R 1530 Watt Spannzange 12 mm Drehzahl 1400–3000 1/min
Für grössere handgeführte Ausfräsungen in Massivholz, wie z. B. bei Treppenwangen.
Sicherheit Diese Maschinen dürfen nur durch Mitarbeiter der Architektur Werkstatt und durch Studierende mit Vorbildung als Schreiner oder Zimmermann, welche von uns eingeführt wurden, bedient werden.
Geradeschleifer Für zylindrische Ausschleifungen in Massivholz und allgemeine Schleif- und Bürstarbeiten in diversen Materialien.
17
Profilbandschleifmaschine Mit einer schmalen geraden und einer schmalen zylindrischen Schleiffläche ausgerüstet können auch delikate Schleifarbeiten damit gemacht werden. Der obere Bügel kann weg geschwenkt werden und so auch in gefangenen Flächen gearbeitet werden.
Walzenschleifmaschine Profilbandschleifmaschine Zimmermann PS0 Tisch +/–30° einstellbar zwei Schleifrichtungen: vorne gerade Schleiffläche hinten zylindrische Schleiffläche
Ausrüstbar mit Schleifwalzen verschiedener Durchmesser. Eine Maschine für organische Formen und Geländemodelle mit geschweiften Höhenlinien.
Sicherheit Arbeiten immer auf abwärts laufender Schleiffläche. Walzenschleifmaschine Imex WS 12-50 Oszillierende Walze für Feinschliff Tisch 0–30° einstellbar Sicherheit Vorsicht bei Arbeiten nahe an der Schleifwalze. 18
Tischbohrmaschine Auf Tischbohrmaschinen kann man gerade Löcher bohren ... auf unseren Acieras sehr präzise ... wie ein Schweizer Uhrmacher ... die haben nämlich die gleichen Maschinen.
Gehrungs- und Kappsäge Gehrungs- und Kappsägen sind sehr vielseitige Maschinen, es sind gerade Schnitte, Winkelschnitte und Schifterschnitte darauf möglich. Links mit einem Ablänganschlag à 5.5 m, rechts mit einem à 2.5m. Das macht diese Maschine sehr wertvoll für den Bau von Betonschalungen, Mockups und Ausstellungen.
Tischbohrmaschine Aciera 13T Bohrleistung Stahl bis 13 mm Bohrleistung Holz bis 60 mm
Heissdrahtschneider
Gehrungs- und Kappsäge Festo Kapex KS 120 Ablänganschlag mit analoger Skala links 5.5m und rechts 2.5m Sägeblatt +/– 45° neigbar Sägeblatt +/– 45° schrägstellbar Materialbearbeitung: Massivholz, Holzwerkstoffe, Kunststoffe, Acryl GS
Der Styrocut Heissdrahtscheider für EPS und XPS-Plattenmaterialien. Der Draht ist fix im 90°-Winkel zur Tischauflage gespannt. Bei Drahtbruch den Ersatzdraht ab Spuhle nachführen. Die Styrocuts sind auf Rollwagen in den Ateliers verteilt.
19
Tischbohrmaschine Aciera 10T Bohrleistung Stahl bis 10 mm Bohrleistung Holz bis 50 mm Heissdrahtschneider Styrocut
Sicherheit mit den Händen mindestens 100 mm Abstand zum Sägeblatt
Präzisionskreissäge
Präzisionskreissäge Reinhard PKN200 digitale Längsanschlaganzeige digitale Sägeblatthöhenanzeige Sägeblatt höhenverstellbar und schrägstellbar 0–45° Arretierbarer Schiebetisch mit schrägstellbarem Queranschlag +/– 45° Tourenzahl 5000 U/min Nutblätter von 0.2–6 mm Breite Sägeblätter 1 mm Breite Materialbearbeitung: Massivholz / Holzwerkstoffe / Kunststoffe / Acryl GS
Reinhard-Präzisionskreissägen haben die höchste Präzision, Effizienz und Schnittgüte bei Nut- und Sägearbeiten im analogen professionellen Modellbau. Diese Maschine wird vorrangig für präzise gefertigte Präsentationsmodelle genutzt. Für die Bearbeitung von Massivholz, Holzwerkstoffen und Acrylglas geeignet.
Einführung Präzisionskreissäge Für die Nutzung der Präzisionskreissäge Reinhard PKN200 ist eine Einführung in Kleingruppen erforderlich und obligatorisch. Diese ist in den Einführungen Architektur Werkstatt und in den Werkstatt Basic Kursen integriert. Bei 1mm dünnen Präzisionskreissägeblättern kann kein Spaltkeil verwendet werden. Die Schutzhaube immer unten lassen. Arbeiten nahe am Sägeblatt nur mit Stosshölzern.
Sicherheit Die Schutzhaube immer unten lassen! Mit den Händen mindestens 100 mm Abstand zum Sägeblatt. In der Nähe des Sägeblattes immer Stossholz verwenden! Kein EPS und XPS schneiden! 20
Formatkreissäge Die Format 4 kappa 550 ist eine Formatkreissäge der neuesten Generation wie sie in Schreinereien und Zimmereien zum Maschinenpark gehört. Ihren Namen hat sie vom Formatschlitten links vom Sägeblatt auf dem auch schwere grössere Werkstücke mühelos zugeschnitten werden können. Für den Zuschnitt von kleinen Werkstücken ist sie nicht geeignet. Es sind darauf gerade Schnitte, Winkelschnitte und Schifterschnitte in Massivholz, Holzwerkstoffplatten und Acryl möglich. Sämtliche Achsen der Maschine können ergonomisch und intuitiv von der zentralen Bedieneinheit mit dem Touchscreen angesteuert werden. PCS® steht für Preventive Contact System und ist derzeit die schnellste, kontaktlos auslösende Sicherheitseinrichtung weltweit. Das Sägeblatt senkt sich in Millisekunden ab bevor es zu einem Handkontakt kommen kann, es ist bei grünem Licht an der Schutzhaube aktiviert.
21
Formatkreissäge Format 4 kappa 550 Sägeblatthöhe bis 200 mm Sägeblatt schrägstellbar 0–45° Queranschlag 0–45° Materialbearbeitung: Massivholz / Holzwerkstoffe / Kunststoffe / Acryl GS Sicherheit Die Schutzhaube immer unten lassen! Mit den Händen mindestens 100 mm Abstand zum Sägeblatt. In der Nähe des Sägeblattes immer Stossholz verwenden! PCS ® ist derzeit die schnellste, kontaktlos auslösende Sicherheitseinrichtung weltweit. Das Sägeblatt senkt sich in Millisekunden ab bevor es zu einem Handkontakt kommen kann. Kein EPS und XPS schneiden!
Niki de Saint Phalle und Jean Tinguely
Gips • Steinguss • Anhydrit
Gipsraum Trakt IV F-Geschoss Mo bis So 24 Stunden
Gussraum Ebenau 22 Mo bis So 24 Stunden Sauberkeit Wir gipsen und betonieren am Architekturinstitut der HSLU nur in dem dafür vorgesehenen Gipsraum im F-Geschoss Trakt IV und im Gussraum an der Ebenaustrasse 22. Reinigung Gussmaterialien werden immer trocken in den Müll entsorgt. Gips kann aus Gummibecher oder Pflastereimer herausgebrochen werden. Nur die Endreinigung der Werkzeuge unter dem Wasserhahnen.
Man unterscheidet ob aufbauend, abformend oder nachbearbeitend gearbeitet wird. Wenn aufbauend gearbeitet wird, geschieht dies wie in der Skulptur meistens über ein tragfähiges Gerüst aus Draht. Bei der abformenden Anwendung unterscheidet man Negativabformung und Positivabformung. Negativabformung entspricht dem Prinzip wie Betonschalungen gemacht werden, die Form wird direkt als Schalung gebaut. Positivabformung bedeutet, dass ein Original abgeformt wird, z.B. mit Silikon oder Gips und dieses Negativ dann ausgegossen wird. Wettbewerbsituationsmodelle aus Gips werden so gemacht. Beim Gips anmischen zuerst Wasser in Gummibecher oder Pflastereimer geben, dann den Gips flächig einstreuen bis kein Wasserspiegel mehr über dem Gips vorhanden ist. Mischverhältnis ist 1 Anteil Wasser zu 2 Anteilen Gips. 2 Minuten einsumpfen lassen, mit Rührwerk mischen und in die mit Trennmittel behandelte Schalung giessen. Rütteln verbessert die Gussqualität. Richtig angerührter Gips bindet nach 20 Minuten ab und ist nach einem Tag trocken. Während der Abbundphase ruhig stehen lassen. Bei Steinguss, Anhydrit und Beton wird zuerst das Festmaterial in den Pflastereimer gegeben und dann mit 10% Wasser angerührt.
22
Anthony Frank · Master Thesis
Beton Beton wird im Modellbau aus Zement und Feinsand oder Grubensand gemischt, das Mischverhältnis Zement zu Sand beträgt 1:3 bis 1:1, je nach gewünschter Festigkeit. Etwa 10% Wasser dazu geben und mit einem Rührwerk vermischen, der Beton sollte nicht zu dünn sein. Bei komplexen Schalungen kann Verflüssiger beigemischt werden zur Verbesserung der Fliessfähigkeit des Betons. Für sehr dünnwandige Modelle können hochfeste Vergussmörtel wie Mapefill verwendet werden. Das Betongemisch in die mit Trennmittel behandelte Schalung giessen. Um Lufteinschlüsse zu vermeiden wird die Schalung vibriert, von Hand gerüttelt oder mit einem Hammer geklopft. Aufgrund der hohen Rohdichte von Beton müssen Schalungen dementsprechend massiv gebaut werden, z. B. mit Schaltafeln, Holzbrettern oder bakelisiertem Sperrholz. Die Oberfläche des Schalungsmaterial zeichnet sich auf der Betonoberfläche ab. Die Farbe des Betons ist stark abhängig von der Zementart, wie grauer Portlandzement, Weisszement oder Kalksteinzement. Es können auch mineralische Pigmente beigemischt werden. Werkzeug, Pflastereimer, Rührwerk und Boden unmittelbar nach dem Betonieren mit Wasser reinigen. Getrocknete Betonrückstände können nur sehr schwer entfernt werden und verursachen grosse Sachschäden. 23
Sauberkeit Wir gipsen und betonieren am Architekturinstitut der HSLU nur in dem dafür vorgesehenen Gipsraum im F-Geschoss Trakt IV und im Gussraum an der Ebenaustrasse 22. Abdeckmaterialien wie Plastik und Karton stehen dort zur Verfügung. Reinigung Betonreste auf einen Plastik kippen, dort trocknen lassen und in die Steingutmulde entsorgen. Werkzeug, Pflastereimer und Rührwerk müssen zwingend unmittelbar nach Gebrauch in nassem Zustand gereinigt werden.
Thomas Schütte
Abformungstechniken und Metallguss

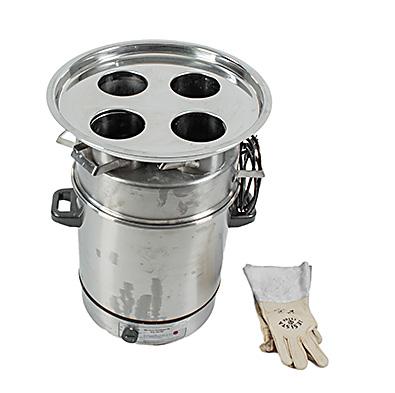

Schmelzofen Vevor Temperatur max 1150° Kapazität max 3kg Kupfer, Messing, Bronze, Aluminium, Silber, Gold Schmelzofen mit Gasbrenner Temperatur max 400° Kapazität max 5kg Zinn, Blei Verantwortung Oliver Zumbühl +41 41 349 32 92 oliver.zumbuehl@hslu.ch Sicherheit Nutzung der Schmelzöfen immer unter Aufsicht und nur nach Instruktion von Oliver Zumbühl im Aussenraum.
Positivabformung ab Urmodell welche in der Bildhauerei häufig angewendet wird ist heute analog und digital möglich. Bei der analogen Abformung sind verschiedene Techniken möglich: Bei der Silikonabformung wird das Urmodell in einer druckfesten Schalung positioniert, je nach Gussmaterial kann auch hitzebeständiges Silikon verwendet werden, so sind z.B Zinn- und Bleigüsse möglich. Bei der Sandgussabformung arbeitet man mit zwei Formkästen, Urmodell und Gusssand werden darin verdichet, dann die Kästen getrennt, das Urmodell herausgenommen und Einguss- und Luftentweichungskanäle eingeschnitten. Als Trennmittel wird im Modellbau Talkpuder verwendet. Diverse Metalle, wie z. B. Bronze, Messing, Rotguss, Tombak, Aluminium, Silber, Neusilber, Blei, Zink, Zinn und Stahl können so gegossen werden. Die Sepiaabformung ist für kleine Modelle und Schmuck interessant. Das Urmodell wird zwischen zwei getrockneten Sepiaschalen eingedrückt, das hartschaumähnliche Material ist druck- und hitzefest, es können sämtliche Metalle so gegossen werden. Bei der digitalen Abformungen wird das Original 3D gescant, das Urmodell für die Abformung kann im Massstab skaliert werden und mit 3D-Druck oder mit CNC-Fräsen produziert werden.
24
Yves Dussseiller
Metallwerkstatt Im Foyer des Ateliers des 1. Jahr Bachelor Architektur an der Ebenaustrasse 22 gibt es eine Metallwerkstatt in zwei Schiffscontainern, wo die wichtigsten Bearbeitungen mit Metall wie Schneiden, Bohren, Fräsen, Schweissen, Hartlöten, Abkanten und Rundbiegen möglich sind. Für die Nutzung der Metallwerkstatt bitte Hubert Bösch-Fleischli kontaktieren. Metall kann vieles sein: Eisen, Gusseisen, Stahl und Chromstahl; Aluminium und Buntmetalle wie Kupfer, Messing und Bronze; und Weichmetalle wie Blei und Zinn. Verschiedene Legierungen haben unterschiedliche ästhetische und technische Eigenschaften. Da Metall eingeschmolzen werden kann, ist es als Kreislaufwirtschaftsmaterial auch ökologisch interessant, es kann immer wieder in eine neue Form und Funktion gebracht werden. Verschiedene Metalle sind unterschiedlich witterungsbeständig und werden deshalb je nach Einsatzort oberflächenbehandelt. Das kann eine dünne Schutzschicht eines witterungsbeständigen Metalles sein oder ölen, lackieren und pulverbeschichten.
25
Metall Kappsäge Proton KSS-315-2LT Ständerbohrmaschine Proton BMS-23VT MIG Schweissanlage ESAB Caddy Mig C200i Bandschleifmaschine Proton BS-100T Schneiden-Abkanten-Rundbiegen Quantum SAR 3:1-1000 grosses Metallprofil-Sortiment www.metallladen.ch Öffnungszeiten Mitarbeiter Werkstätten kontaktieren
Verantwortung Hubert Bösch-Fleischli +41 41 349 37 03 hubert.boesch-fleischli@hslu.ch Sicherheit Schutzbrille tragen bei allen Arbeiten mit Metall MIG-Schweissen nur mit Schweissschutzhelm
Oliver Zumbühl
Holzverbindungen «Nützlich und schön! Die japanische Zimmermanns- und Schreinerkunst kennt rund 600 Holzverbindungen, die so raffiniert durchdacht und verschränkt sind, dass man sie von außen fast nicht wahrnimmt. Durch eine Gegenüberstellung mit europäischen Holzverbindungen ergeben sich zahlreiche Anregungen für die Weiterentwicklung unserer Holzbauweise.» So zusammengefasst im Buch «Holzverbindungen» von Wolfram Graubner, nach unserer Einschätzung der beste lebende Zimmermeister im Deutschsprachigen Raum mit dem wir zusammen gearbeitet haben. Oliver Zumbühl, Hubert Bösch und Yves Dusseiller sind alle als Zimmerleute ausgebildet und haben zu diesem Material eine besonders tiefe Beziehung. Gerne können wir Studierende in die Schönheit und Geheimnisse dieses Materials einführen.
26
Bejan Misaghi · Werkstatt Basic
Oberflächenbehandlungen Bei Architekturmodellen wird oftmals nicht im originalen Material gearbeitet, gerne werden einfach und schnell bearbeitbare Materialien wie z. B. MDF bevorzugt. Mittels verschiedenen Oberflächenbehandlungen können Materialien angedeudet werden oder in einem bestimmten Farbton eingefärbt resp. mit Farben gespritzt werden. Anbei einige Techniken die wir gerne verwenden: Beim Pigmentieren werden Pigmente trocken auf Massivholz oder MDF aufgetragen, mit mineralischen Pigmenten kann eine betonähnliche Oberfläche hergestellt werden, welche in der Modell-fotografie sehr gut funktioniert. Holzoberflächen können auch geölt, geseift, gelaugt oder gebeizt werden, Holzöl kann auch noch mit speziellen Pigmenten eingefärbt werden. Beim Schlämmen werden Pigmente mit Wasser angerührt, es kann auch Zement-pulver so aufgetragen werden. Das Tauchen ist z. B. für das Einfärben von Vegetation im Modell sehr gut geeignet, mit schwarzer oder dunkelbrauner Tusche können sehr schöne Farbtöne erzeugt werden. Für die Darstellung von Stahl im Modell ist schwarz gespritzes Acryl sehr gut geeignet, Acryl kann sehr filigran gelasert werden, als Farbe muss ein Haftspray verwendet werden. Viele Materialien können auch deckend gespritzt werden, wir arbeiten mit Luftdruckfarbpistolen und Farben auf Wasserbasis, es steht ein Farbspritzraum zur Verfügung. 27
Marion Mahler · Werkstatt Basic
Ton • Lehm • Plastilin
Ton Ton ist bei uns in einem RecyclingKreislauf permanent verfügbar und kann von Hand modelliert oder im 3D-Druck verarbeitet werden. Wir verwenden den G&S Ton Nr. 254 Steinzeug mit Schamotte 0-0.2 mm. Ton schwindet beim Trocknen 6% und beim Brennen 3-8%. Brennfarbe: hellcrème Kosten: 1.50 / kg Plastilin Wir verwenden professionelles Plastilin von J.Herbin. Es kann für Formstudien immer wieder verwendet werden.
Ton und Lehm gehören zu den ältesten Werkstoffen der Menschen für den Bau von Häusern, Skulpturen und kunsthandwerkliche Objekte. Ton ist ein sehr feines, reines Naturmineral mit winzigen Partikeln und wird nach dem Brennen als Keramik hart, wasserfest und sehr beständig. Lehm ist dagegen eine natürliche Mischung aus Ton, Schluff und Sand, bei der Ton als Bindemittel wirkt und bleibt nach dem trocknen wasserlöslich. Grössere Skulpturen wie der abgebildete Torso werden über einer Hohlform aufgebaut aus zerknüllten Zeitungen mit einer vertikalen Eisenstange zur Stabilisierung in der Mitte. Diese wird nach dem trocknen herausgenommen, was etwa eine Woche dauert. Die Wandstärke wird je nach Grösse und Form zwischen 5 bis 20mm gemacht. Als Backstein, Lehmziegel oder Stampflehm ist es auch heute als ökologisches Baumaterial etwas vom besten das wir in der Architektur haben. Plastilin ist eine ölbasierte Modelliermasse welche formstabil ist und sehr feine Detaillierungen erlaubt und nicht austrocknet. Es kann für die Formfindung in der Skulptur und bei Architekturmodellen sehr vielseitig genutzt werden.
28
Ton brennen und recyclen Für das Brennen der Tonobjekte steht ein entsprechend grosser Brennofen zur Verfügung, dieser wird bedient von Michael Mangold. Der Rohde Brennofen steht für zuverlässige und präzise Ergebnisse in der Keramikbearbeitung. Mit modernster Technik ermöglicht er das Brennen von Ton und Glasuren bei gleichmässiger Temperaturverteilung. Der Nidec-Shimpo NVS-07 De-Airing Pugmill Mixer mischt und entlüftet Ton und presst ihn wieder aus. Tonschneider und Rollenregal sind gut zugänglich, ein doppeltes Sicherheitssystem mit Begrenzungsschalter und Überlastschutz sorgt für den sicheren Betrieb. Er steht für verschiedene Tonarten des roten Kreislaufs zur Verfügung. Der «Power Wedger» Peter Pugger VPM-30SS HC verwandelt ungebrannten Ton wieder in eine brauchbare Masse und passt die Feuchtigkeit an. Anschliessend wird der Ton per Vakuum entlüftet und gebrauchsfertig extrudiert. Hier darf ausschliesslich nur der Ton Nr. 254 aus dem blauen Tonkreislauf verarbeitet werden – vorgesehen für Brand und 3D-Druck. Für die Nutzung der Ton-Vakuummischer ist eine Einführung obligatorisch. 29
Rohde ELS 150 S Kammerbrennofen Brennvolumen: 460×430×680 mm Max. Temperatur: 1320° Kosten: 20 – 35.- je nach Branddauer Nidec-Shimpo NVS-07 Ton-Vakuummischer Roter Tonkreislauf Kapazität: 20 kg Peter Pugger VPM-30SS HC Ton-Vakuummischer Blauer Tonkreislauf Kapazität: 30 kg Verantwortung Michael Mangold +41 41 349 35 47 michael.mangold@hslu.ch
Urs Fischer
Digitale Fabrikation Digitale Fabrikation hat sich in der zeitgenössischen Skulptur, Industrie und Architektur in den letzten 20 Jahren als eine mögliche Produktionsform längstens etabliert. Es stehen heute eine Vielzahl an Produktions- und Modellbautechniken zur Verfügung. Eine wichtige Unterscheidung ist ob ein Objekt gescant, Material aufbauend wie beim 3D-Druck, Material abtragend wie beim CNC-Fräsen oder Material schneidend wie bei einem Laser und Zünd Digital Cutter gearbeitet wird. Je nach Technologie lassen wir bei spezialisierten externen Firmen produzieren oder machen es in house auf unserem digitalen Maschinenpark selbst für Simulationen, Prototypen und Modellbau. Das DC-Lab fokussiert speziell auf aktuelle Entwicklungen in der Digitalen Fabrikation. Die in dieser Broschüre aufgelisteten Maschinen können von allen Studierenden und dem Lehrkörper aus der Architketur, Innenarchitektur und Digital Construction genutzt werden.
30
DC-Lab Das DC-Lab gehört zum Studiengang Digital Construction und bietet Studierenden eine praxisorientierte Umgebung mit modernen Technologien und Tools, um das Potenzial aktueller Bau- und Fertigungstechnologien auszuschöpfen. Zur Ausstattung gehören 3D-Drucker, Workstations, VR-Brillen, Drohnen, ein 3D-Laserscanner, ein grossformatiger Zünd Digital Cutter und Ton-3D-Drucker sowie zwei kollaborative ABB-Roboter (GoFa). Dazu kommt ein breites Software-Angebot – von CAD, BIM und Parametrik über Punktwolken- und Simulationstools bis zu VR- und Programmierumgebungen. Verfügbare Lizenzen findet ihr auf dclab.ch.
dclab.ch Verantwortung Michael Mangold +41 41 349 35 47 michael.mangold@hslu.ch 31
Zünd Digital Cutter
Zünd Digital Cutter Bearbeitungsfläche: 1’800 × 2’500 mm Dicke max: 50mm
Raum E401a Mo bis So 24 h Verantwortung Michael Mangold +41 41 349 35 47 michael.mangold@hslu.ch Kosten 30.– pro Stunde Bezahlung mit Bankkarte
Sicherheit Zünd während Betrieb nie unbeaufsichtigt lassen!
Die Zünd ist eine vielseitiger und leistungsstarker Digital Cutter, die speziell für verschiedene industrielle Anwendungen entwickelt wurde. Die Zünd bietet hohe Leistung und Präzision, um effiziente und genaue Ergebnisse zu erzielen. Der grosse Arbeitsbereich und die sehr grosse Materialkompatibilität ermöglichen eine Vielzahl von Anwendungen. Mit dem Zünd Digital Cutter können verschiedene Materialien geschnitten, geritzt, gefaltet und gefräst werden. Auch das Zeichnen mit einem Stift ist möglich. Für die Nutzung der Zünd ist eine Online-Einführung obligatorisch. Es gibt zwei verschiedene Schulungen, welche je nach Bearbeitungsmethode benötigt wird. Danach werden die Teilnehmenden für die Zünd freigeschaltet, siehe: dclab.ch oder Ilias. Schneiden: Karton, Hohlkammerkarton, Papier, Folie, Kork, Gummi, Textil, Leder, Schaumstoff, Foxline-Leichtbauplatte, Aluminium (nur auf Anfrage), und weitere ... Fräsen: Styropor, Stryrodur, PU-Blockmaterial, MDF, HDF, Sperrholz, OSB, Schalungsplatte, Acrylglas, Hartkunststoff, Aluminium (nur auf Anfrage) Dateiformate: DXF, AI, PDF, EPS, SVG 32
CO 2 -Laser Für die Nutzung der Laser ist eine separate Einführung erforderlich und obligatorisch, danach werden die Teilnehmer für die Laser frei geschaltet. Diese dauert eineinhalb Stunden und ist kostenlos. Die Einschreibung erfolgt online über Ilias. Schneiden, ritzen und gravieren: Karton, Papier, Polystyrolschaum, Sandwichplatten bis 5 mm, Sperrholz, Holzfurnier, Massivholz und Polystyrol bis 6 mm, Acrylglas GS bis 10 mm, Petfolie bis 1 mm. Nur ritzen und gravieren: Glas, Stein, Aluminium eloxiert, Metall lackiert.
CO 2 -Laser I JustLaser 10.6, 100 Watt Bearbeitungsfläche 1000 x 600 mm Raum E408, Mo bis So 24 h CO 2 -Laser II Epilog Fusion 32, 120 Watt Bearbeitungsfläche 812 x 508 mm Raum E408, Mo bis So 24 h CO 2 -Laser III Epilog Fusion Pro 48, 120 Watt Bearbeitungsfläche 1219 x 914 mm Werkstatt Ebenau 20, Mo bis So 24 h
Verantwortung Melina Michaelides +41 41 349 37 55 melina.michaelides@hslu.ch
Dateiformate: DWG, DXF, PDF, JPG, TIF, PNG
Kosten 20.– pro Stunde Bezahlung mit Bankkarte Sicherheit Laser während Betrieb nie unbeaufsichtigt lassen! Nicht gestattet: PVC und spiegelnde Materialien 33
3D -Drucker Der Prusa MK3.9 überzeugt durch Präzision, Zuverlässigkeit und einfache Handhabung. Automatische Kalibrierung, leiser Betrieb und ein flexibles Magnetdruckbett sorgen zusammen mit der hohen Filamentkompatibilität für exzellente Ergebnisse. Prusa MK3.9 - 6 Stück Bauvolumen: 250×210×220mm Prusa XL - 1 Stück Bauvolumen: 360×360×360mm Filamentdurchmesser 1.75 mm Düsendurchmesser: 0.25 / 0.40 / 0.50 / 0.60 / 0.80 / 1.40 / 1.80 mm Raum DC-Lab E403 Kosten 0.30 pro g für Filamentmaterial und Druckerkosten
Verantwortung Michael Mangold +41 41 349 35 47 michael.mangold@hslu.ch
Der Prusa XL ist mit fünf Druckköpfen und einer Baufläche von 36 × 36 × 36 cm für grosse und komplexe Projekte ausgelegt. Er druckt bis zu fünf Materialien oder Düsendurchmesser gleichzeitig; CoreXY-Mechanik, automatische Kalibrierung und Fehlererkennung sorgen für Präzision und Zuverlässigkeit. Für die Nutzung der 3D-Drucker sind zwei Online-Schulungen obligatorisch, danach werden die Teilnehmenden freigeschaltet. Siehe dclab.ch oder Ilias. Materialien: PLA, PETG, Flex, PVA, PC, PP, CPE, PVB, ABS, ASA, HIPS, PA Software: PrusaSlicer
Sicherheit Düse kann 300° und das Druckbett 120° heiss werden. 34
Valeria Vulin · Design Project
Ton 3D -Drucker Der VormVrij LUTUM 5L/XL Ton 3D-Drucker ist speziell für die Verarbeitung von Ton und keramischen Materialien entwickelt. Mit hoher Präzision und einer stabilen Bauweise ermöglicht er die Herstellung komplexer Designs und Prototypen. Für die Nutzung der Ton 3D-Drucker sind folgende Schulungen obligatorisch «BASIC 3D-Druck Grundlagen» (online) und «ADVANCED Ton 3D-Druck» (vor Ort). Danach werden die Teilnehmenden für die Ton 3D-Drucker freigeschaltet. Siehe: dclab.ch oder Ilias. Wir haben zwei verschiedene Modelle. Der VormVrij LUTUM 5L und LUTUM 5XL, welche mit Druckluft arbeiten, sie sind mit ihren feinen Düsen und Präzision sehr gut für detaillierte Modelle geeignet. Ton schwindet beim Trocknen 6% und beim Brennen 3-8%. Die LUTUM-Ton 3D-Drucker sind fortgeschrittene Geräte – gute Ergebnisse brauchen Auseinandersetzung mit Maschine und Material. Wir begleiten euch gerne beim Einstieg dabei.
LUTUM 5L Ton 3D-Drucker Druckvolumen: 400×460×500 mm LUTUM 5XL Ton 3D-Drucker Druckvolumen: 400×460×800 mm Düsendurchmesser: 1/2/3/5/7mm Standartdurchmesser: 3mm Raum E401a Mo bis So 24 h
Software: PrusaSlicer, Rhino, Grasshopper
Verantwortung Michael Mangold +41 41 349 35 47 michael.mangold@hslu.ch 35
Ausleihereglement Handmaschinen, Handwerkzeuge und verschiedene Werkzeugsets können ausgeliehen werden, gegen Abgabe der HSLU-, Identitäts- oder Führerausweiskarte. Bei unvollständiger Rückgabe der ausgeliehenen Werkzeuge, werden fehlende Teile dem Ausleiher belastet. Defekte Gegenstände, die offensichtlich mutwillig zerstört wurden, werden ebenfalls dem Ausleiher verrechnet.
