Portfólio

Zručnosti (hard skills)

Autocad

SketchUp

Lumion

Adobe InDesign

Adobe Photoshop

Adobe Illustrator

CorelDRAW

Corel PHOTO-PAINT

Archicad

Revit

Zručnosti (so skills)

precíznosť kreativita poctivosť dochvíľnosť adaptabilita

Jazyky

Slovenský jazyk

Anglický jazyk

Nemecký jazyk

Záujmy

Bc. Hana Rafajová

Dátum narodenia 19.4.2000

Pezinok 90201

hana.rafaj@gmail.com

Študentka inžinierskeho stupňa štúdia na odbore architektúra a urbanizmus na Fakulte architektúry a dizajnu na Slovenskej technickej univerzite v Bratislave. Bydlisko Kontakt

xrafajova@stuba.sk

+421 940 801 277

Vzdelanie

2019 - súčastnosť

Fakulta architektúry a dizajnu Slovenskej technickej univerzite v Bratislave

Odbor architektúra a urbanizmus

Inžiniersky stupeň - 1. ročník

pokročilý pokročilý pokročilý

mierne pokročilý pokročilý

základy pokročilý mierne pokročilý

základy základy

2015 - 2019

GYMNÁZIUM, Metodova 2, Bratislava

4-ročné gymnázium

Pracovné skúsenosti

2022 - 2023

PANTOGRAPH s.r.o.

Návrhová činnosť, riešenie súťažných projektov a architektonických štúdií, grafické spracovanie projektov, práca v sovéroch, tvorba výkresovej dokumentácie

Starostlivosť o predajňu, zákaznícky servis, obsluha pokladne, práca v sklade Získané skúsenosti: práca v kolektíve, práca pod časovým tlakom, time manegement, osvojenie si manažérskej a teambuildingovej stratégie, komunikácia so zákazníkom

materinský

B2

A1

získavanie vedomostí a zdokonalovanie sa, tvorenie, čítanie kníh, hra na bicích, cestovanie, volejbal, šport

Získanie motivačného štipendia za výborný prospech na Fakulte architektúry a dizajnu Slovenskej technickej univerzite v Bratislave (akad. rok 2019/2020, 2020/2021, 2021/2022).

Iné úspechy Získanie odmien v každoročnom udeľovaní Ceny dekana na Fakulte architektúry a dizajnu STU za rok 2022/2023, konkrétne Odmena prof. Chrobáka a Odmena prof. Karfíka za projekt Filmového pavilónu na Islande.

Ukončenie 2. stupňa v odbore výtvarná tvorba na Základnej umeleckej škole v Pezinku pod vedením ak. mal. Júlie Piačkovej

Bc. Hana Rafajová Životopis

H&M Hennes & Maurice SK s.r.o. 2018 - 2020

Filmový pavilón na Islande

Zadanie medzinárodnej súťaže BUILDNER

Vertikálny ateliér Šíp/Varga - architektonická štúdia Mývatn, Island vedúci práce: Ing. arch. Tibor Varga, PhD. Ing. arch. Lukáš Šíp, PhD.

Bc. Hana Rafajová

Navrhovaná stavba má mať funkciu filmového múzea. Pavilón by mal odrážať podstatu islandskej kinematografie, jej osobitý charakter a jedinečnú históriu, pričom ústredným bodom by malo byť malé kino schopné pojať až 50 návštevníkov Pavilón by mal byť miestom, kde by sa návštevníkom predstavila islandská kinematografia, a zároveňbymalfanúšikomponúknuťmiesto,kdebysamohlistretávaťazdieľaťsvojuvášeňprefilm.Tentopriestorbymal mať podobu malej galérie alebo priestoru na podujatia s kaviarňou alebo barom. Výrazná a pozoruhodná krajina a prírodnépamiatkyIslandubymalibyťneoddeliteľnousúčasťoukonečnéhokonceptu.

Pozemok sa nachádza na severovýchode ostrova, východne od jazera Mývatn. Blízko sú dôležité mestá Akureyri a Húsavík. Oblasť jazera Mývatn je obľúbená medzi turistami, a je súčasťou známeho turistického okruhu okolo ostrova. Oblasť je rovinatá s výraznými vetrami. Nachádzajú sa tu vulkanické krátery, zemské trhliny, lávové polia a termálne pramene. Dôležitou atrakciou je jaskyňa Grjótagjá, známa zo seriálu Hra o tróny. Pozemok je obklopený prírodou a prebiehapopriňomspevnenácesta.

Filmový pavilón na Islande

Bc.

Hana Rafajová

Návrh budovy má čo najcitlivejšie a harmonicky zapadnúť do islandskej krajiny a svojou existenciou vizuálne nenarúšať pohľady do krajiny. Preto je aj celá budova poňatá odkazmi na typické islandské prírodné úkazy a tradíciu. Hmota budovy má byť súčasťou terénu. Keďže je terén pozemku rovinatý, budova organicky vyrastá z pôdy a okolitý terén pokrýva strechu budovy, čo je typickým znakom historickejseverskejarchitektúry.Organickýtvar vychádzajúciztypickýchrozliatychľadovcových riek a prirodzene, za pomoci veľkých presklení, poskytuje širokouhlé pohľady do okol tej prírody. Budova je líniového tvaru a je osadená na východnú stranu pozemku popri najdlhšej hranici, kde sa nachádza najmenej skál. Keďže vietor je v tejto oblasti veľmi výrazný, budova je tvarovaná a uložená tak, že dovoľuje vetru prirodzenepretekať.

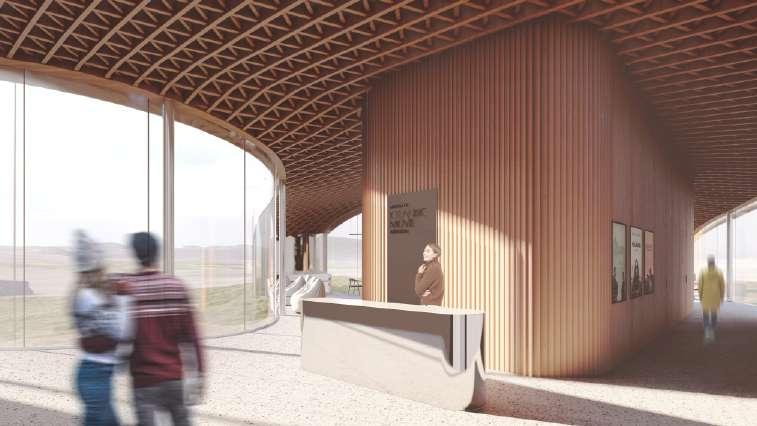

Dispozícia budovy je rozdelená na dve časti: expozícia a kaviareň. Ideou usporiadania vnútorného prostredia bolo poskytnutie čo najväčších výhľadov do krajiny Z toho dôvodu sa priestore nachádzajú len dve vložené hmoty, ako dve ľadovcové kryhy, v ktorých sa nachádzajúpríslušnéuzavretépriestory

Koncept harmónie budovy s okolitou prírodou bol základom aj pre výber materiálov Fasáda sa skladá zo štrukturovaných presklení , ktoré vizuálne prepájajú interiér budovy s exteriérom, a hliníkového obkladu, ktorý je jemne odrazivý a matne odráža atmosféru, svetlo a farby okolia tak, aby v sebe reflektoval prírodnú scenériu, a tak bola budova jej súčasťou. Zároveň je táto fasáda premenlivá v závislosti od zmeny svetla, okolia či časti dňa. V interiéri je vo veľkej miere použité drevo, či už v nosnej konštrukcii stropu alebo ako obklady stien.

Navrhovaná nosná konštrukcia stojí na betónovej základovej doske. Vertikálnou nosnou konštrukc ou sú obvodové železobetónové steny o hrúbke 400mm aj so zateplením, v interiéri o hrúbke 200mm a oceľové stĺpy priemeru 200mm obalenéodrazivýmhliníkovým obkladom kruhového prierezu. Strešné vrstvy nesie gridová konštrukcia z LVL nosníkov uložená do 3 smerov. Strešná vrstva je riešená ako extenzívna strecha.

2022/23 4.ročník

Filmový pavilón na Islande Bc. Hana Rafajová

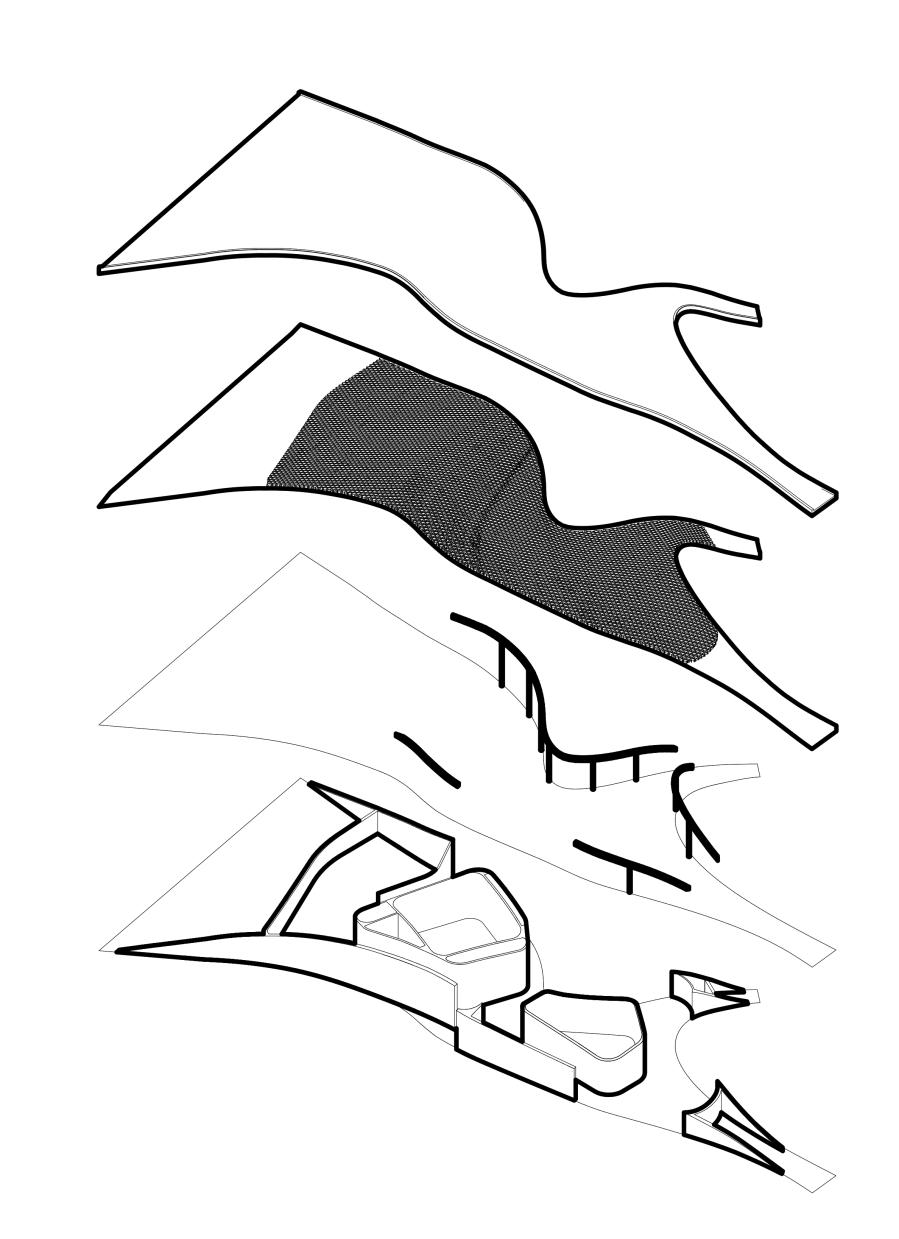

nosné steny

stĺpy a nosníky

LVL gridová nosná konštrukcia

strešná konštrukcia s extenzívnou strechou

Dom smútku v Pezinku

Bakalárska práca

Vertikálny ateliér Šíp/Varga - architektonická štúdia Mestský cintorín, Pezinok

vedúci práce: Ing. arch. Tibor Varga, PhD.

konzultant: Ing. arch. Lukáš Šíp, PhD.

Budova domu smútku má byť súčasťou navrhovaného rozvoja existujúceho cintorína v meste Pezinok. Dom smútku je tak silno spätý s urbanizmom a komponovaním cintorína, a čo je najdôležitejšie, s kultúrou a miestnou tradíciou. Návrh využíva prírodný charakter cintorína a vnára sa do jeho zelene. Cesta k nemu má byť prírodným zážitkom, priestorom upokojenia a rozjímania bez okolitého rozptýlenia. Na základe výskumu - zamyslenia sa nad vnímaní smrti, straty, prežívaním smútiacich a proces zmierenia sa, ku ktorému patrí aj utiekanie k duchovnu a náboženstvu alebo len premýšľaniu nad životom a ľudskou existenciou ako takou - vznikla silá psychická povaha stavby, založená na kľúčových pojmoch „nebo“ a zem, a ich interpretácii v architektúre domu smútku.

Domu smútku je významne prepojený s jeho užívateľmi a ich emóciami. Smútiacemu má dodať pocit bezpečia a istoty, ktoré sú zhmotnené v masívnych múrochbudovy,rovnakoakovzemipodnašiminohami,azároveňvytvoriťilúziu spojeniasnadpozemskýmsvetom,kuktorémusamôžeutiekať

Prežívanie jednotlivec emócie myšlienky spomienky boj rozjímanie rozhovor samota rozlúčka nechať ísť zmierenie

ÁTRIUM OBRADNÁSÁLA ZÁZEMIE FOYER PREDPOLIE

Obrad tradícia cesta príprava symbolika premýšľanie moment

Hranica - portál nebo - zem prechod odovzdávanie

Nebo nekonečnosť nadpozemskosť božskosť veľké neznámo ľahkosť nehmotné svetlo obloha duša

Zem konečnosť pozemskosť ľudskosť istota gravitácia hmotné tma pôda telo

Duša jedinečnosť spomienky telo pamiatka úcta

Domov miesto narodenie smrť rodina kultúra

Dom smútku v Pezinku Bc. Hana Rafajová

horizontálny nízky mohutný objem predstavujúci pozemskosť ozdelenie hmoty podľa funkcie gradácia hmoty a odizolovanie vstupnej záhrady od hlavného pešieho ťahu

finálna materialita a štruktúra fasády

Pre návrh domu smútku bolo analyzovanie pezinskej kultúry a zvykov jedným z východísk, od ktorého sa odvíjal koncept stavby, a to práve preto, že práve miesto, kde sa človek narodí a žije, je miestom, ktoré si vyberá pre svoj večnýodpočinok.Týmtomiestomjedomov.

Vinohrady sú neoddeliteľnou súčasťou Pezinka. Tie by však neboli také významné nebyť pôdy a podložia, ktoré výrazne ovplyvňuje kvalitu výsledného vína. Geologické podložie Pezinka a Malých Karpát je bohaté na rozmanité horniny, medzi ktoré patrí aj vápenec. Práve vápenec je kameňom, ktorý bol zvolenýakoikonickýprvoknavrhnutéhodomusmútku.

Ten je v stavbe obsiahnutý v rôznych formách v exteriéri aj interiéri. Časť fasády je obložená štiepaným vápencom vo forme kyklopského muriva, ktorý je odkazom na tzv kamenice, ktoré pomenovávajú pásy z voľne naskladaných kameňov, ktoré vznikli vynášaním kamenia z vinice a vytvárajú tak múriky medzi vinohradmi.Najdominantnejšímjevšakvápenecvoformemasívnychlomených kamennýchblokov,ktoréobaľujúcelújužnú,východnúačasťsevernejfasády

Rez C-C Pôdorys 1.NP

Rez A-A

Viedenská cesta

Zadanie architektonickej súťaže od YIT Slovakia

Urbanisticko-architektonická štúdia

Viedenská cesta, Bratislava spolupráca s ateliérom PANTOGRAPH

Projekt pod názvom „Videnská cesta“ vznikol ako štúdia do architektonicko-urbanistickej súťaže pre YIT, v ktorej sme sa umiestnili na 3 mieste Ide o projekt, ktorého hlavnou náplňou malo byť bývanie s potrebnou občianskou vybavenosťou a verejným priestorom. Pozemok ponúkal významné výhľady na centrum mesta Brat slava a blízkosť prírodného prostredia Konceptom návrhu bolo ekologické využívanie materiálov - nižšie bytové domy sú drevostavby - a reakcia hmôt budov na enviromentálne aspekty - naklonenie solárnych striech. Dôležitým prvkom bolo aj odizolovanie hlučnej cesty a vytváranie verejných, polovere ných a súkromných exterierových plôch prepojenýchcentrálnymparkom.

Projekt bol vypracovaný tímom, v ktorom som sa pričinila pri návrhu dvojtriednej škôlky v úrovni 1.PP, riešením parterov a vstupných priestorov do bytovýchdomov,riešeniepredzáhradiekaprepojenielandscape-uchodníkmia čiastočná tvorba landscape-u. Z praktického hľadiska som sa podielala aj na finálnej grafike, počítala bilancie vykonávala prácu v programoch ako Autocad, Revit,Photoshopainýchgrafickýchprogramoch.

Viedenská cesta

Bc.

Hana Rafajová

MNOU RIEŠENÁ ŠKÔLKA

Viedenská cesta

Bc.

Hana Rafajová

Campus Záhorská

Projekt rekonštrukcie pre mestskú časť Záhorská Bystrica

Urbanisticko-architektonická štúdia

Viedenská cesta, Bratislava spolupráca s ateliérom PANTOGRAPH

Štúdia pod názvom „Campus Záhorská“ bola ďalším stupňom už rozpracovanej štúdie pre areál SOU energetického v Záhorskej Bystrici. Projekt sa vyhotovoval pre mestskú časť Záhorská Bystrica v Bratislave Ide o rekonštrukciu zanedbaného učilišťa. Budova pôvodnej školy bola v projekte preformovaná na 19triednu základnú školu, ktorej sa štúdia venovala. Pôvodná škola obsahovala troj a štvorpodlažnú hmotu a telocvičňu s krytom CO Idea projektubolaajnavzdorydispozíciistaršejškolyšpecifickéhozameraniavytvoriť modernú bezbarierovú základnú školu doplnenú o kvality zahraničných škôl. 1. nadzemné podlažie, ktoré pôvodne slúžilo ako sklady sa odkopalo a vytvorili sa tak plnohodnotné priestory s prístupom denného svetla. Zvýšil sa počet kmeňových tried a odborných učební. Navrhli sa dostavby ako knižnica, kuchyňa, nadstavba 4 podlažia a dobudovanie výťahu. Časť telocvične bola oslobodená od staticky narušených prístavieb a nahradené novými obslužnými priestormi. Bola navrhnutá dostavba malej telocvične s bazénom na nižšom podlaží a doplnkové priestory školského klubu Pri návrhu sa dbalo aj ekologickú stránku pridaním zelených striech a využívaním drevených prvkov v prístavbách ale aj využitie CLT panelov ako náhradu za pôvodné železobetónovépanely

Campus Záhorská

Bc.

Hana Rafajová

Pôdorys 1.PP

Bc.

Hana Rafajová

Pôdorys 1.NP

Pôdorys 3.NP

Bistro

Konverzia bývalého priemyselného objektu

ulička - Mýtna

Obnova pamiatok - architektonická štúdia Mýtna 31, Bratislava spolupráca so Sabínou Szabóovou vedúci práce: prof. Ing. arch. Peter Vodrážka, PhD.

Riešený objekt priemyselnej budovy sa nachádza na Mýtnej ulici č 31 v Bratislave, ktorá prepája dôležitý dopravný uzol Račianske mýto a centrum mesta. Koncom roka 2021 bol vyhlásený za pamätihodnosť a územie, na ktorom leží, patrí do pamiatkovej zóny. V minulosti patrila oblasť do priemyselnej zóny na okraji mesta. Väčšie fabriky, ktoré boli významnými predstaviteľmi industriálnej architektúry, postupom času úplne alebo čiastočne zanikli. Pôvodná 1 podlažná zástavba bola prestavaná na súčasné viacpodlažné budovy s prevládajúcou obytnou funkciou. Dvojpodlažný objekt bol postavený v roku 1908 na účely skladu piva. Úzky pozemok v prieluke slúžil na priechod zásobovacích áut. Prepájal dve dôležité ulice, Mýtnu a Šancovú. Objekt bol tvorený 1podlažnou častou s administratívnou funkciou orientovanou do ulice Mýtna a 2podlažnou časťou zasadenou hlbšie do pozemku so skladovacou funkciou. Pôvodná materialita objektu pozostáva z režnej tehly, ktorá kontrastuje s omietanými plochami. Charakteristickým prvkom fasády sú vystupujúce sokle, lizény a rímsy z režnej tehly zachovaná skoro v pôvodnej podobe Stropy vo väčšine interiérov pozostávajú z klenbičiek klenutých do traverz, s výnimkou 1. podlažia skladovej haly, ktorá je podopretá oceľovými nitovanými stojkami, ktoré prechádzajú oboma podlažiami. Na dvore je zachovanákeramitovádlažbatypickáprecelúlokalitu.

Bistro ulička - Mýtna

Bc. Hana Rafajová

V súčasnosti je objekt nevyužívaný. V našej ateliérovej práci sme sa zamýšľali ako vniesť do riešeného objektu nový život. Na základe analýzy objektu a jeho okolia sme vytvorili bistro uličku s prevádzkami, ktoré svojou atraktivitou a prevádzkovou dobou. Lákajú návštevníkov po cely deń. V skorých ranných hodinách, sa môžu okoloidúci občerstviť v pekárni, ktorej priestory sa nachádzajú hneď v priečelí budovy. Prevádzka pekárne s výrobou, rovnako aj administratíva objektu a hygiena zamestnancov, sú riešené v prednej 1podlažne časti. V skladovej časti na 1 nadzemnom podlaží sa nachádzajú prevádzky dvoch menších bistier, polievkárne a palacinkárne, aj s prislúchajúcimipriestormi.

Schodisko a výťah vedie strechu na druhom nadzemnom podlaží. ktorú sme spochôdznili a uzatvorili preskleným novotvarom Z priestoru strechy sa následne vstupuje do zmiešanej prevádzky kaviarne Toto podlažie je rozdelené na prevádzkové priestory kaviarne a multifunkčnú miestnosť, ktorá nie je vo vlastníctve kaviarne, avšak je pod jejsprávou.Zákazníkniejenútenývyužívaťpriestoryspovinnosťouplatbyzaslužbykaviarne.alemôžubyťideálnym spríjemnením počas doby, kedy ju využíva. Miestnosť je prispôsobiteľná rôznym aktivitám, napríklad možnosti premietaniaalebousporiadavaniekvízov,Kaviareňjerozšírenáopriestoryterasyčastistrechynad1podlažnouhmotou.

Bc. Hana Rafajová

Svažitý terén pozemku sa v myšlienke bezbariérovosti zarovnal s úrovňou Mýtnej ulice, čomu sa podriadilo aj znižovanie podláh na 1. podlaží. To vyriešilo aj nedostatočnú podchodnú výšku pod nosným trámom v prvej miestnosti skladovej časti.

Najzachovalejšia čelná fasáda bola aj s pôvodnými oknami nedotknutá. Na fasáde zo strany dvora sme obnovili velikosť pôvodných okenných otvorov, ktoré sme vyplnili novými. Delenie okien vychádza z línií pôvodných fasád a esteticky ju nenarúša. Všetky nové prvky sú charakteristické minimalistickými sklenenými plochami a čiernym kovovým subtilným rámom, ktoré sa snažia princípom novotvaru, do fasády zasahovať čo najopatrnejšie a nekonkurovať pôvodnejstavbe

Rovnakojetoajvprípadenovotvarunadruhomnadzemnompodlaží.Veľké sklenené plochy presvetľuju tmavé miestnosti, čím spríjemňujú atmosféru vo vnútri budovy

Na terase bol postavený ďalší menší novotvar, ktorý slúži ako sklad nábytku a terasové posedenie s prekrytím. Zvyšná časť plochej strechy je pokrytá extenzívnou zeleňou. V interiéri zachovávame klenbičkové stropy aj oceľovú konštrukciu,ktorúvnávrhupriznávame.

Rozdiel terénu zo strany vnútrobloku prepájame s pozemkom objektu pomocou schodiska a rampy K objektu prislúchajú nové parkovacie miesta s vysokou zeleňou. Priechodnosť pozemku je opatrená bránou, ktorá zabezpečuje bezpečnosťdvorapočasnočnýchhodín.

Rez A-A

Rez C-C Rez B-B

Pôdorys 2.NP

Pôdorys 1.NP

Bc. Hana Rafajová

Urbanistická štúdia - Dunajská Lužná

štúdia - Dunajská Lužná

Veľký urbanistický ateliér - Urbanistická štúdia Dunajská Lužná spolupráca so Sabínou Szabóovou vedúci práce: Ing. arch. Tomáš Hanáček, PhD.

Po príjazde vlaku sa človek ocitá na nástupišti mierne ponorenom do terénu. Ako vychádza nad povrch, otvára sa mu pohľad na priehľadnú budovu renovovaného brownfieldu, ktorý pozýva návštevníka do aktivít odohrávajúcich sa v jej interiéroch, ale aj za ich priestormi. Na druhej strane prechádza pešia promenáda spájajúca obe jazerá. Jej okraje lemujú preplnené stoly kaviarní a reštaurácií prekryté korunami stromov. Priehľady do oboch strán končiavhustejzeleni.

Predstaničný priestor plynule prechádza cez cestu na pešiu zónu, kde nás stromoradie vedie smerom k pláži menšieho jazera. Na jeho konci sa nám otvára výhľad na vodnú hladinu plnú zabávajúcich sa kúpajúcich a v diaľke plaviacich sa lodí. K jej brehu vedú pobytové schody obsadené oddychujúcimi rodinkami, ktoré si užívajú tieň vysokých stromov Pláž prechádza k polostrovu, na ktorého konci sa vyníma vyhliadkovýbarsprístavom.

Dunajská Lužná je jednou z obcí, ktorá sa potyká s problémami dnešných predmestí. Nekontrolované rozrastanie sa, nedostatok vere ných priestorov a aktivít, nutnosť prekonávať veľké vzdialenosti sú dôsledkom celkovej neatraktívnosti obce. Navrhnutá urbanistická štruktúra Nová Dunajská Lužná v ťažiskovom priestore rekreačnej oblasti medzi dvoma štrkopieskovými jazerami so zastávkou vlaku je vstupom do obce, ktorá skvalitňuje tunajší život a prináša novú perspektívubývania.

Návrh sa odvíja od pôvodnej urbanistickej koncepcie obce a jej typických dedinských atmosfér Zachováva jej identitu, ktorá je potláčaná nekorigovaným rozvojom. Ďalšou pridanou hodnotou je revitalizácia zachovaných objektov nevyužívaného priemyselného areálu. Vytvára priestor pre vznik nového komunitného centra, ktoré prepája danú oblasť Potenciálom lokality sú známe jazerá, ktoré lákajú návštevníkov prírodnýmkúpanímaunikátnymprostredím.

Riešená plocha

Zastavaná plocha

Koeficient zastaranosti

Plocha zelene

Spevnené plochy

Koeficient spevnených plôch

Počet obyvateľov

Obyvateľ na 1 ha územia

Počet bytov

Počet parkovacích miest v garážach

Počet 36,5 ha 0,28 % 40,68 408

15,9 ha

1485 1206

8,08 ha 0,22 % 11,9 ha 404

Bc. Hana Rafajová

Na opačnom konci od presklenej budovy sa rozprestiera rozťahané nábrežie väčšieho jazera s promenádou. Prechádzka po nej je príjemným zážitkom vďaka množstvu podnikov, kultúry, ktorú nám ponúka galéria na vode, pláží a športovísk. Ak túžime po pokojnom prírodnom prostredí,môžemenavštíviťpark,ktoréhosúčasťoujeajnenápadnárybárskazátoka.

Uprostred novovzniknutého centra lokality sa rozprestiera ťažiskový priestor s priemyselným komínom a vysokým stĺporadím, ktoré nám navodzuje atmosféru niekdajšieho priemyselného areálu. Konštrukciu komunitného skleníka a tržnice tvoria niektoré zo stĺpov a predlžujú námestie ažzacestusostromoradímadruhoupromenádouspájajúcoujazerá.

Z námestia sa dostávame do pokojnejšej pešej ulice lemovanej obytnými budovami so šikmými strechami. Priestor nám pripomína prechádzku dedinou, avšak prechádzame modernou štvrťou. Tá je tvorená blokovou zástavbou typickou pre Dunajskú Lužnú obohatenú o privátne vnútrobloky. V tieňoch stromov sa pohybuje množstvo chodcov a cyklistov, ktorých neobmedzujú žiadne automobily. Promenáda ústi do príjemného domáckeho námestia, využívaného primárne na aktivity obyvateľov okolitých domov a bytov Z námestia sa tiahnu úzke uličkyurčenéchodcom,slúžiaceajakopríjazdovécestykurčitýmdomom.Akopostupujemeďalej ulicou, výška budov klesá, až sa dostaneme na okraj oblasti, tvorenej blokmi rodinných domov. Druhústranukrižujúcejulicelemujeriedkypark,zaktorýmsarozprestierajúrozľahlépolia.

Aj napriek inšpirácii typickým výrazom dediny návrh Novej Dunajskej Lužnej ponúka moderný spôsob života. Susedstvo príjemnej mierky v bezprostrednom kontakte s prírodou vytváranovýprístupvtvorbekomunitnýchbývaníariešeniaproblémovpredmestskýchobcí.

Urbanistická štúdia - Dunajská Lužná

Nábrežie pri jazere Veľké Košariská

Bc. Hana Rafajová

Urbanistická štúdia - Dunajská Lužná

Revitalizácia brownfieldu

Nábrežie pri jazere Nové Košariská

Bc. Hana Rafajová

Ambulantné centrum Jarovce

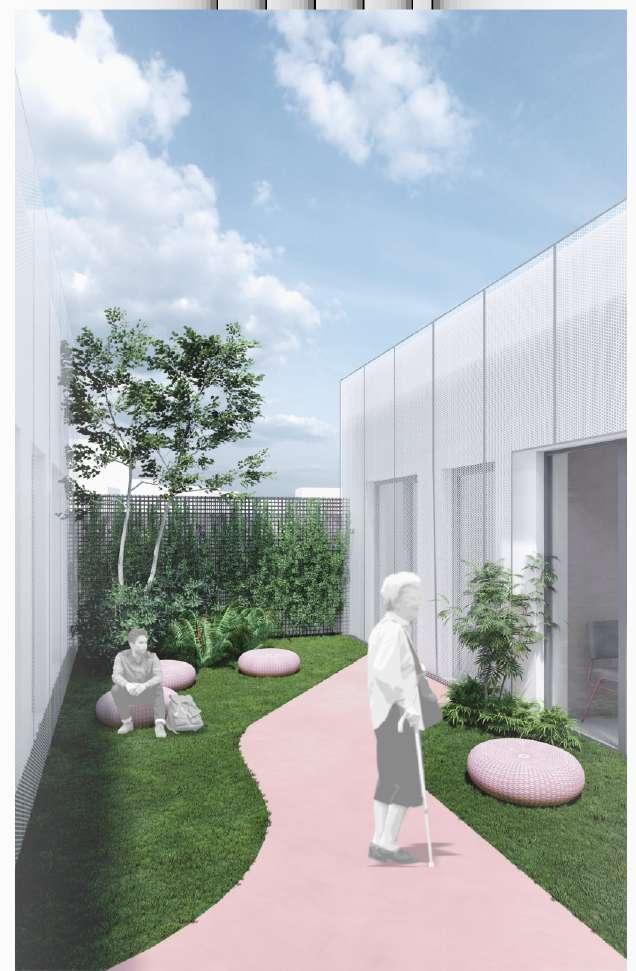

Návrh ambulantno/komunitného centra sa nachádza v bratislavskej mestske časti Jarovce. Ide o obytnú mestskú časť, s prioritou 1podlažných rodinných domov. Riešený pozemok je situovaný v časti centra občianskej vybavenosti Jaroviec na nároží ul c Trnková a Mandľová. Križovatka týchto dvoch ulíc vytvára otvorenie priestoru so zeleným ostrovčekom a výhľadom na priľahlý kostol. Toto lukratívne umiestnenie pozemku je podnetom k vytvoreniu objektu, ktorý dopĺňa a upozorňuje na dôležité centrum občianskej vybavenosti. Konceptom pre vytvorenie nového ambulantno/komunitného centra bolo vytvoriť nový objekt, ktorý by priniesol nielen novú funkciu, ale aj nový impulz. Nevšedným spôsobom reaguje na okolité prostredie, tak aby spojil staré s novým. Nová výstavba a renovácia okolia podporujú myšlienku nového dizajnu, ale zároveň, je potreba pokorne reagovaťnajednoduchúzástavbu.

Ambulantné centrum Jarovce

Bc. Hana Rafajová

Filozofiarozvrhnutiafunkciínapozemkuvychádzazpotrebyľudínavštevovaťistú z funkcií. Atraktívnejšia komunitná je umiestnená v nároží a ambulantná je zasadená do hĺbky pozemku, keďže túto funkciu človek navštevuje, keď je to nevyhnutné Budova pokračuje v tradícii radovej zástavby a reaguje na výšku najmä susedného radového objektu. V časti komunitného centra sa nachádzajú dominantné oblúky, ktorých tvar vychádza z tvarovania ostrovčeka, a zároveň zjemňuje nárožie v asymetrickej križovatke Táto hmota je dvojpodlažná. Fasáda prízemia sa jemne odkláňa od osi fasád zástavby, aby umožnila plynulé otvorenie ulice do priestoru s ostrovčekom, zatiaľ čo nadzemné podlažie drží líniu zástavby Ambulantná časť je jednopodlažná. Pre zjednotenie oboch funkcií objektu boli oblúky využité aj na ambulantnej časti, a to vytiahnutím konzoly zo stropnejdoskynaprekrytievstupov.

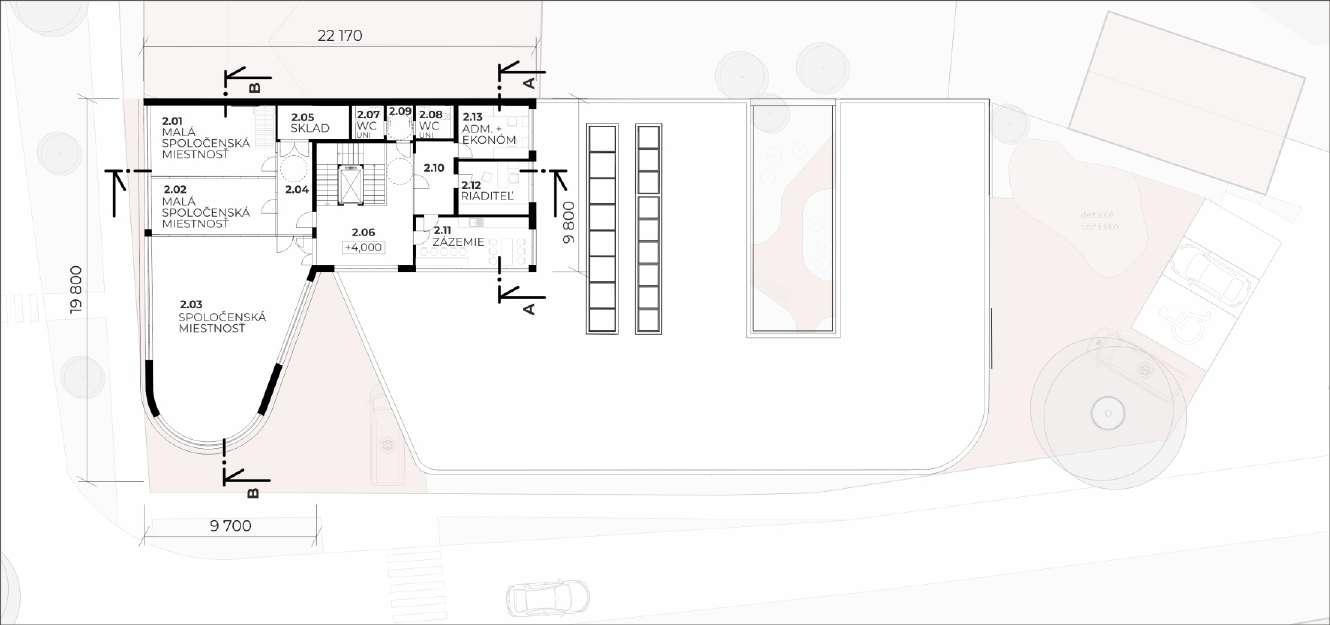

Pôdorys 1.NP

Pôdorys 2.NP

Bc. Hana Rafajová

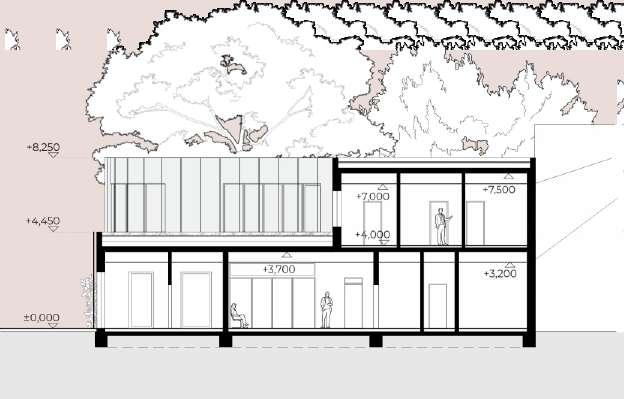

Rez priečny B-B

Pohľad juhozápadný

Pohľad severovýchodný

Rez priečny A-A

Rez pozdĺžny

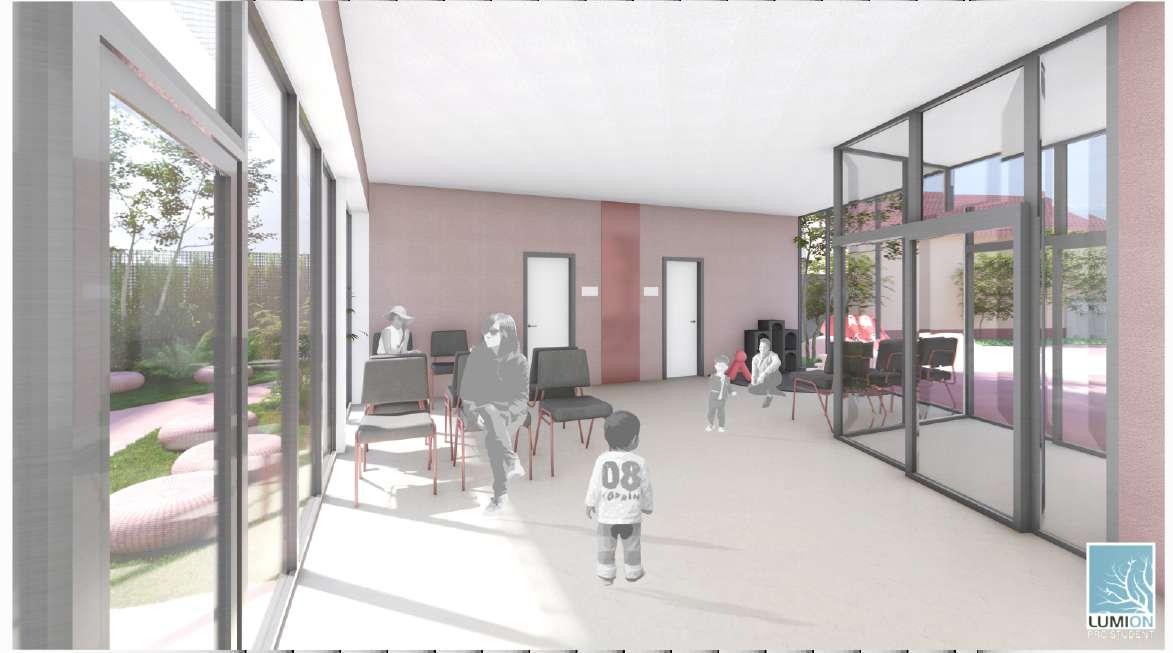

Vkomunitnejčastizastávazaskleniefunkciuvýhľadudoatraktívnehootvoreného priestoru ostrovčeka s výhľadom na kostol. V ambulantnej časti ide hlavne o presvetlenie ambulancií a čakární. Keďže presklenia sú pomerne veľké, bola zvolená predsadená hliníková perforovaná fasáda, ktorej úlohou je prepúšťať svetlo, a zároveň blokovať pohľadyzuliceavytváraťtaksúkromie.Ďalšiufunkcioujezakrytieveľkýchpresklení,kvôli ichnevšednostivdanomúzemí,ascelenífasády.

Pohľad severozápadný

Bc. Hana Rafajová

Celý objekt je ladený do bielo-ružovej farebnosti a hliníkových prvkov. Touto farebnosťou sa objekt snaží jemne a nenútene podriadiť farebnosti okolitých budov, ale zároveň bledou farbou upozorňovať na objekt zdravotníckej funkcie. Na fasádybolivyužitéveľkézasklenia.

2020/21 2.ročník

Ambulantné centrum Jarovce

Bc. Hana Rafajová

Bytový dom Súmračná

Bytový dom Súmračná

Architektonická štúdia Súmračná, Bratislava vedúci práce: Ing. arch. Ján Pavúk, PhD. Bc.

Bytový dom bol navrhnutý v súlade s prostredím a zástavbou, a tak, aby čo najviac využil výhodyjehopolohy.Pôdorysnýtvarrovnobežníkanadväzujenavzťahyužexistujúcichurbánnych prvkov Má vytvárať isté ukončenie – nárožie – existujúcej zástavby, a zároveň vytvára rozširujúci sapriestorvsmerepromenády.

Veľmidôležitousúčasťouformovaniapriestorujezvolenázeleňnapozemku.Jejúlohouje, aby sa pozemok, čo najviac prepojil s parkovým charakterom okolia zo severnej strany, vytvoril plynulý prechod medzi parkom a zástavbou, zachoval pôvodný parkový charakter pozemku, zjemnil výraz stavby a pohľad na susedné budovy, vytvoril súkromie otvoreným bytom a dianiu na pozemku. Vytvára tak veľmi príjemnú atmosféru, či už priestorom pozemku alebo výhľadom z bytov.

Stavba je tvorená prioritne ako železobetónový skelet modulu 8100x8100mm so železobetónovými stropnými doskami. Táto kostrasaodzrkadľujeajnavýzorecelejbudovya jejejhlavnýmtvoriacimprvkom.Obvodovéstĺpy sú predložené pred obvodovú stenu, a tým umožňujú úplné odľahčenie steny, a zároveň vytvoriť po celom obvode budovy loggiu Obvodová stena je preto celopresklená a poskytu e obyvateľom maximálny rozsah výhľadov a umožňuje bezprostredný kontakt s exteriérom. Zároveň prekrytie loggie zabezpečuje za zasklenými stenami súkromie a poskytuje v letných dňoch dostatočný tieň a ochranupredprehrievanímpriestoru.

Farebné pojednanie fasády sa snaží byť nevýrazné a jemné, aby svojou farebnosťou negatívne nezasahovalo do pestrofarebnej plejády zateplených fasád panelových domov v okolí Na tento cieľ bol využitý hladený krémovozafarbenýbetón.

Rozloha pozemku:

Index zastavanosti:

Plocha zelene:

Počet parkovacích miest:

Počet bytov: 1/2/3/4-izbové byty:

I. III. DETSKÉ IHRISKO

PRÍSTREŠOK NA KONTAJNERY PARKOVISKO STOJISKO NA BICYKLE

II. IV.

Bytový dom Súmračná

Bc. Hana Rafajová

Na pozemok bol navrhnutý bytový dom s funkciou komunitného bývania. Objekt je osadený na severnú stranu pozemku, aby uvoľnil priestor južnej strany a rovnobežne s pešou promenádou, aby čo najdlhšia strana objektu komunikovala s frekventovaným verejným ťahom, a zároveň oddelila východnú stranu pozemku pojednanú ako park a poloverejný priestor na odpočinok primárne pre obyvateľov bytového domu. Na streche sa nachádza pochôdzna vegetačná strecha, ktorá je hlavným komunitným priestorom. Na rozdiel od poloverejných priestorov pozemku má komunita svoj jasne vymedzený súkromný priestor. Stredne vysoká zeleň vytvára zákutia, chráni obyvateľov pred pocitom vystavenia výške, dodáva pocit súkromiaaohraničeniapriestoru.

Bytový dom Súmračná

Rez priečny

Rez pozdĺžny

Pohľad východný

Bc. Hana Rafajová

Predajňa Drevona Sereď

Predajňa Drevona Sereď

Interiér - architektonická štúdia Sereď

vedúci práce: Mgr. art. Ing. arch. Peter Mazalán, PhD.

Najhlavnejším konceptom riešeného priestoru je vstupná zóna, ktorájedôležitápriprvomkontaktesozákazníkom.Človeksiprichádza kúpiť nábytok, a preto je dôležité ho prezentovať už od prvého kontaktu. Hneď oproti vstupu sa preto nenachádza informačný pult, ako je zvykom, ale hlavný výstavný a reklamný priestor. V tomto priestore je vystavený prvok alebo skupina prvkov nábytku, ktorý je najpredávanejš alebo na zaujímavejší, poprípade novinka. Tento priestor je zdôraznený podlahou pre DREVONU typickej žltej farby a pásom podhľadu smerujúceho k priestoru. Na stenu priestoru sa premieta animácia dotvárajúca zaujímavú atmosféru a po boku je doplnená o iné dôležité produkty.Sekundárnym dizajnovým prvkom je následne informačný pult na boku, kde sa môže zákazník informovať Tenjepoňatýv drevenomvýraze,čojemateriálvystihujúcifirmu.

Z otvoreného vstupného priestoru sa prechádza k uzavretejším kójam, ktoré nadobúdajú atmosféru domáceho prostredia, do ktorého je nábytok určený. Myšlienkou návrhu je podať produkty DREVONY zákazníkovi v kompozícií účastného dizajnu a ukázaťtak,akojednoduchoaminimalistickykomponovaťmiestnosti.

Pred neutešené malé sklobetónové presklenia je predsadené falošné okno z translucentného zasklenia, ktoré je podsvietené a vytvára dojem veľkého príjemného okna. Smer trasy je zdôraznený výraznou žltou v podobe podhľadu a vystúpenými šípkami na podlahe, čitateľnéajpreslabšievidiacich.

HLAVNÝ VÝSTAVNÝ PRIESTOR PROJEKCIA IMITOVANIE OKIEN NAVÁDZANIE

Bc. Hana Rafajová

LEGENDA MIESTNOSTÍ

2 kancelária

3 záchody

1 riešený výstavný priestor 90,2 m² 14,4 m² 5,8 m²

4 záchod pre imobilných

m²

REZOPOHĽAD A-A

REZOPOHĽAD B-B REZOPOHĽAD C-C

REZOPOHĽAD D-D

Predajňa Drevona Sereď

Bc. Hana Rafajová
