POMPY ZATAPIALNE ZE
STALI SZLACHETNEJ
DO MEDIÓW AKTYWNYCH CHEMICZNIE
Serie CH, CTP, CMXS, CV, CVX, CK / przyłącze tłoczne 2“ – DN 150
NAJLEPSZE PRODUKTY DO TECHNIKI PRZEMYSŁOWEJ I
TECHNIKI INSTALACJI
WYSOKA SKUTECZNOŚĆ I EKONOMICZNOŚĆ
Pompy zatapialne HOMA stosowane są od wielu dekad. Wymaganie w branży kanalizacyjnej stale rosną. Firma HOMA wyprzedza bieżący stan techniki o krok – dzięki stałej optymalizacji komponentów hydraulicznych i silników zapewnia ekonomiczną eksploatację i atrakcyjne koszty zakupu. Całą wiedzę i potencjał kreatywności firmy przekuwa w najlepszej jakości produkty i usługi, gwarantując maksimum korzyści dla klienta.
INDYWIDUALNE MOŻLIWOŚCI, OPTYMALNE
ROZWIĄZANIA
HOMA oznacza bezpieczeństwo, ekonomiczność, wysoką jakość oraz solidność techniki systemowej w indywidualnych kombinacjach: Paleta obejmuje kompletne przepompownie z pompami, armaturą, rurociągami, studzienkami z betonu lub tworzywa sztucznego po rozdzielnice elektroniczne. Najważniejszym celem jest zawsze stworzenie optymalnego projektu, uwzględniającego oszczędność kosztów budowy, dla wszelkiego rodzajów instalacji.
WYŻSZE
BEZPIECZEŃSTWO DZIA ŁANIA, NIŻSZE ZUŻYCIE ENERGII
Dzięki HOMA jesteś po bezpiecznej stronie – przepompownie są sterowane i nadzorowane w pełni automatycznie, również usterki zgłaszane są w sposób automatyczny. Praca pomp odbywa się przy możliwie najniższym zużyciu energii, zapewnianym również przez optymalnie dobrane sterowniki z czujnikami poziomu wody (np. czujniki pływakowe, pneumatyczne, ultradźwiękowe, elektroniczne).
SPRAWDZONA TECHNIKA DO ROZSZERZONEGO ZAKRESU
ZASTOSOWA
Ń
WIELE ZADAŃ – INDYWIDUALNE ROZWIĄZANIA
Serie ze stali szlachetnej bazują na sprawdzonej koncepcji usuwania ścieków i zanieczyszczonej wody firmy HOMA. Dzięki zastosowaniu różnorakich opcji materiałowych (stal szlachetna różnej jakości, brąz, viton itp.) pompy zanurzeniowe HOMA mogą być stosowane w wielu obszarach przemysłowych:

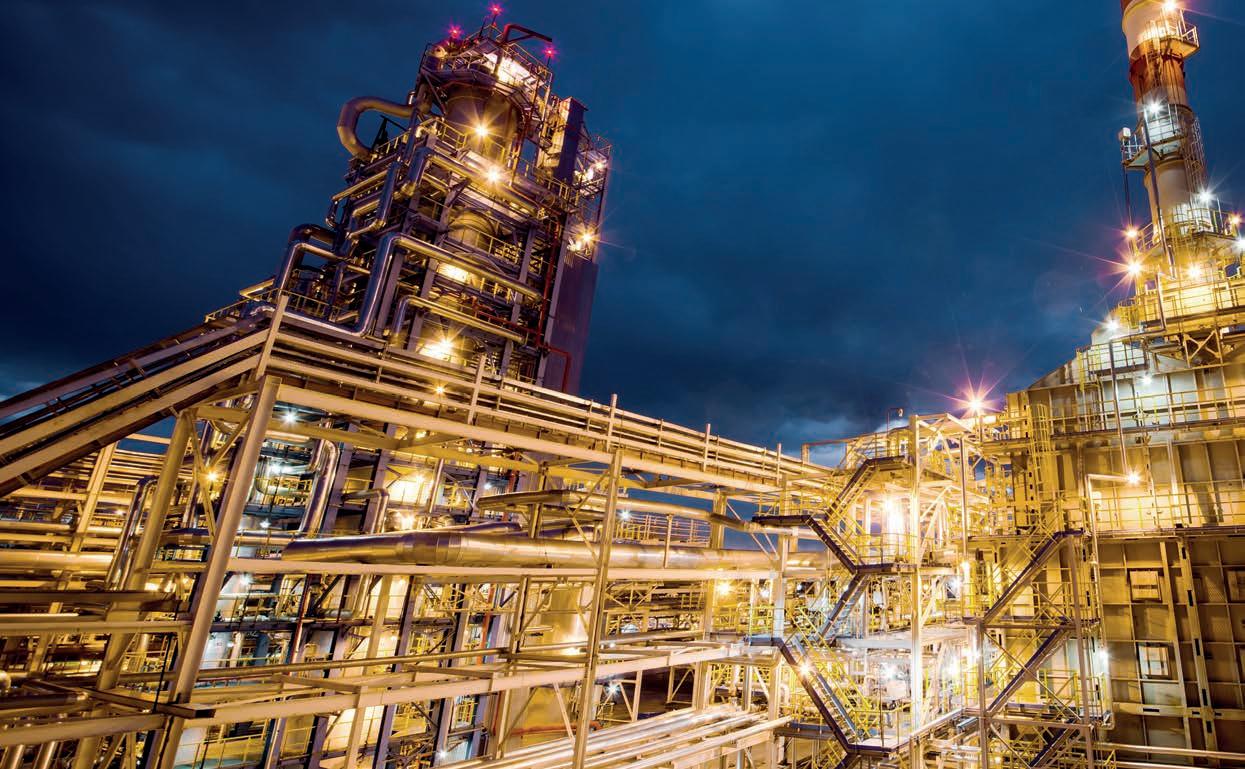

• olej i gaz
• budowa elektrowni
• zastosowania w przemyśle
• kopalnie
• procesy chemiczne
• ścieki przemysłowe
• budowa statków / sektor o shore
WIELE ZADAŃ – INDYWIDUALNE ROZWIĄZANIA
Czy jako pompa odwadniająca w elektrowni, pompa wody infiltracyjnej przy wydobyciu węgla, czy też pompa odwadniająca w projektach infrastruktury, czy też jako pompa do ścieków przemysłowych lub pompa do balastu wodnego w sektorze budowy statków i marynarki – seria „C” sprawdza się we wszystkich tych obszarach oferując takie właściwości jak:
•różne opcje wirnika, w zależności od tłoczonej cieczy
•silniki przeznaczone
•wysokiej jakości materiały
•solidna konstrukcja
WIĘCEJ BEZPIECZEŃSTWA I DŁUŻSZA ŻYWOTNOŚĆ
WIĘCEJ KORZYŚCI WE WSZYSTKICH TRYBACH PRACY
Silniki nadają się do pracy w trybie S 1 (praca ciągła) z maksymalną częstotliwością przełączania wynoszącą 20 przełączeń na godzinę.
Do trybu przerywanego (z reguły więc do automatycznej pracy w studzience) oraz trybu pracy ciągłej nadają się instalacje hydrauliczne z wirnikami jednokanałowymi. Sirniki Vortex lub wirniki wielokanałowe przeznaczone są zaś do permanentnej pracy ciągłej, no. do przemysłowego zasilania w wodę użytkową.
NAJWYŻSZA JAKOŚĆ MATERIA ŁÓW –MNIEJ AWARII
Jakość jest wartością mierzalną – w pełni zatapialne agregaty blokowe firmy HOMA przekonują do siebie wielkością najważniejszych komponentów, budową z materiałów świetnej jakości oraz solidnym wykonaniem mechanicznym. Gwarantuje to długą żywotność i krótkie czasy przestoju.
LEPSZE SERWISOWANIE PRZY USTAWIANIU

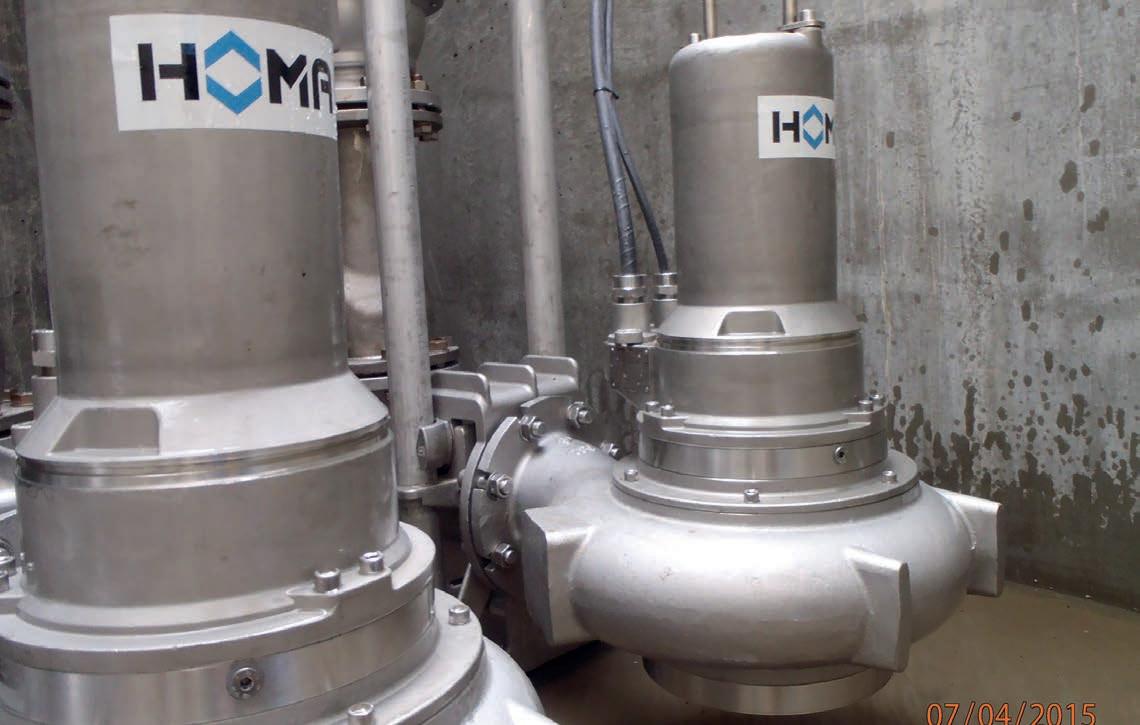

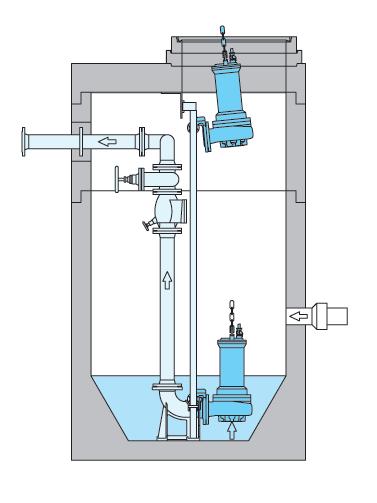

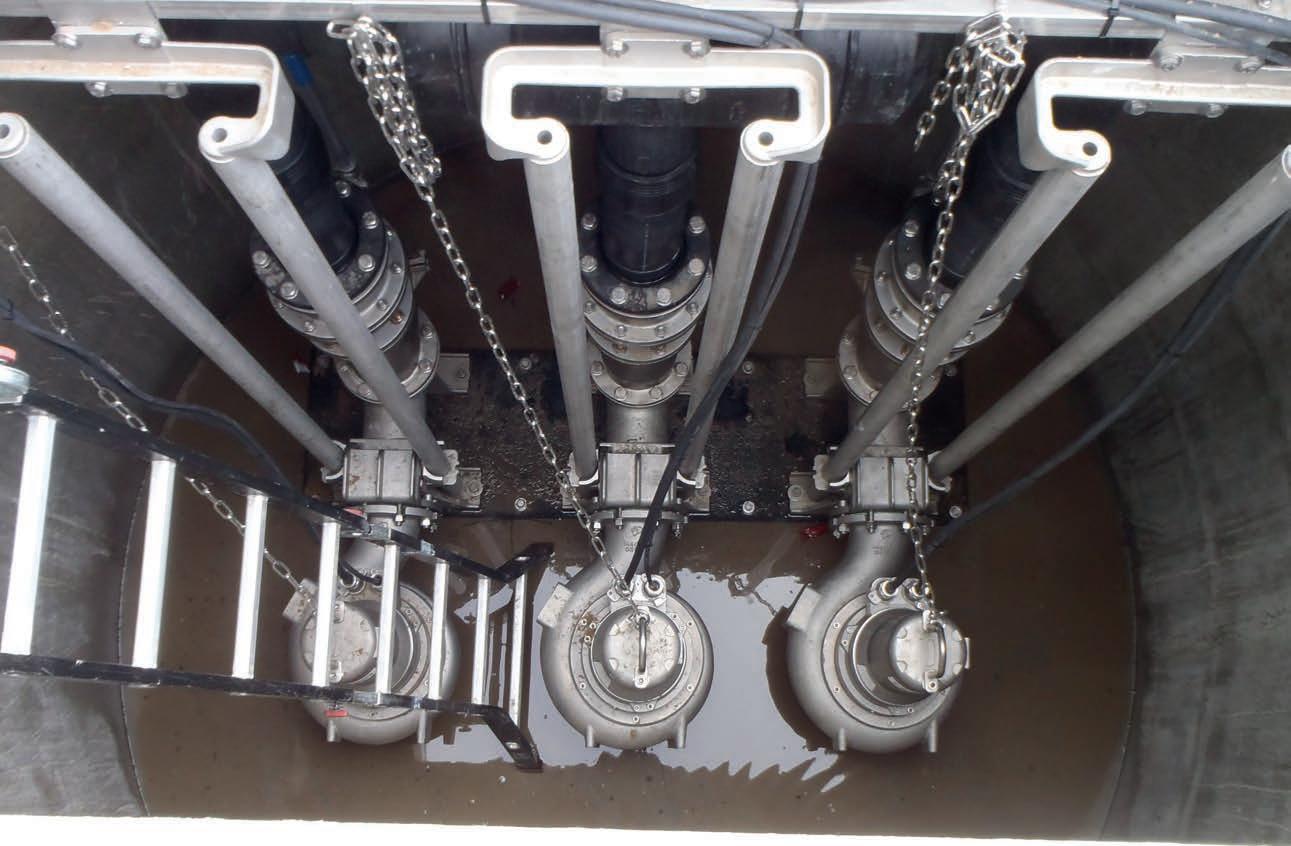

USTAWIENIE STACJONARNE NA MOKRO
Pompa zawieszona jest na przewodzie tłocznym, ze szczelnym połączeniem przez stopę złącza zamocowaną na dnie studzienki. W przypadku prac konserwacyjnych i napraw istnieje możliwość usunięcia jej z pozycji roboczej przez górny otwór w studzience, przez zainstalowaną na stałe prowadnicę dwururową. Podłączanie i rozłączanie jest wykonywane automatycznie, nie ma konieczności wchodzenia do studzienki. System łączników HOMA dzięki elastycznej gumowej uszczelce zapewnia również pewne i zawsze szczelne połączenie między pompą a przewodem tłocznym.

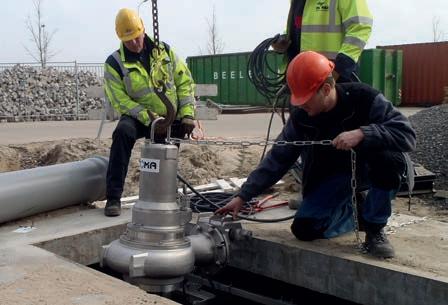

USTAWIENIE MOBILNE NA MOKRO
Ustawienie uniwersalne do pracy w trybie zanurzonym w wykopie i studzience, przy ograniczonym czasowo stosowaniu, w trybie awaryjnym lub serwisowym. Możliwość stosowania z wężem lub rurociągiem tłocznym.
Ustawienie stacjonarne na mokroUstawienie mobilne na mokro
SERIE I TYPY POMP CH – CTP
CH 432 - CH 436
Pompy zanurzeniowe z serii CH 432, CH436 przetłaczają media korozyjne i abrazyjne, aktywną chemicznie zanieczyszczoną wodę oraz płynne chemikalia z ciałami stałymi o ziarnistości do 10 mm. Obszary zastosowań to usuwanie żrącej zanieczyszczonej wody w przemyśle i działalności gospodarczej oraz przetłaczanie płynnych chemikaliów w procesach przemysłowych.

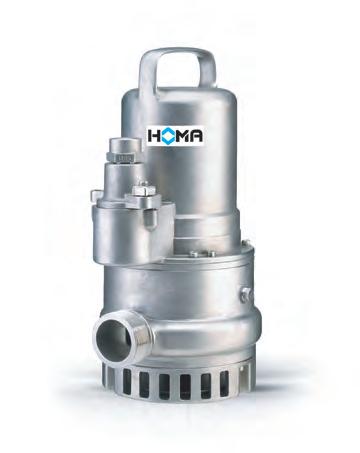

CTP 50 / CTP 70
Pompy zanurzeniowe serii CTP 50 i CTP 70 stosowane są do przetłaczania mediów korozyjnych i abrazyjnych, aktywnych chemicznie ścieków i wód oraz płynnych chemikaliów.
Dzięki dużemu swobodnemu przelotowi 50 lub 70 mm nadają się zwłaszcza do stosowania w mediach z zawartością dużych ciał stałych i włókien, do usuwania ścieków z przemysłu i działalności gospodarczej oraz przetłaczania płynnych chemikaliów w procesach przemysłowych.
KOD NAZW CH – CTP
Seria Nazwa Moc silnika P1 (kW)
ObrotyNapięcieSilnik z ochroną przeciwwybuchową
Pompa Silnik CH432-436-0,9/2W/D(EX)
2 = 2 biegunowy (2800 obr./ min)
W = 230V/1Ph 50Hz
D = 400V/3Ph 50Hz
SeriaSwobodny przelot/przyłącze tłoczne
Pumpe
Kształt wirnikaMoc silnika P1 (kW)
Motor
ObrotyNapięcieSilnik z ochroną przeciwwybuchową
CTP50M13/2D(H)(EX)
50 = 50 mm
70 = 70 mm
50 = G 2½ GZ
70 = DN 80
OFERTA SILNIKÓW
Prędkości obrotowe:
M = Zamknięty wirnik jednokanałowy
13/10 = 1,3 kW
2 = 2 biegunowy (2800 obr./ min)
4 = 4 biegunowy (1450 obr./ min)
D = 400V/3Ph 50Hz
HD = wysokie ciśnienie
Silniki przeznaczone są do pracy z następującą prędkością obrotową.
•2800 obr./min = 2-biegunowy
•1450 obr./min = 4-biegunowy
Napięcie:
Wszystkie dane dotyczące mocy odnoszą się do napięcia roboczego 230V/1 Ph 50Hz lub 400V/3PH 50Hz.
SERIE I HYDRAULIKA
OFERTA HYDRAULIKI
Przyłącze tłoczne i ssawne:
•G 2 GZ
•G 2½ GZ
•DN 80
Możliwość redukcji do innych wymiarów systemów łączników i armatury
Wirniki:
W celu optymalnego dostosowania do tłoczonego medium i do warunków pracy dostępne są różne kształty wirników.
Otwory przelotowy wirnika: w zależności od typu pompy swobodny przelot kuli od 10 mm do 70 mm.
Ochrona przed wybuchem:
Dostępne również w wersji przeciwwybuchowej, w zależności od montażu.
Nadzorowanie pracy silnika: Wszystkie silniki z kontrolą temperatury uzwojenia, bimetal (standard) lub termistor PTC (na na życzenie).
Otwarty wirnik wielokanałowy CH
Do zanieczyszczonych cieczy zawierających niewielkie ciała stałe, np. piasek czy błoto.
Zamknięty wirnik jednokanałowy CTP
Do mediów zawierających zanieczyszczenia lub błoto i cząstki stałe.
KONSTRUKCJA
–
TECHNIKA PRZEMY LANA W KA DYM APSEKCIE

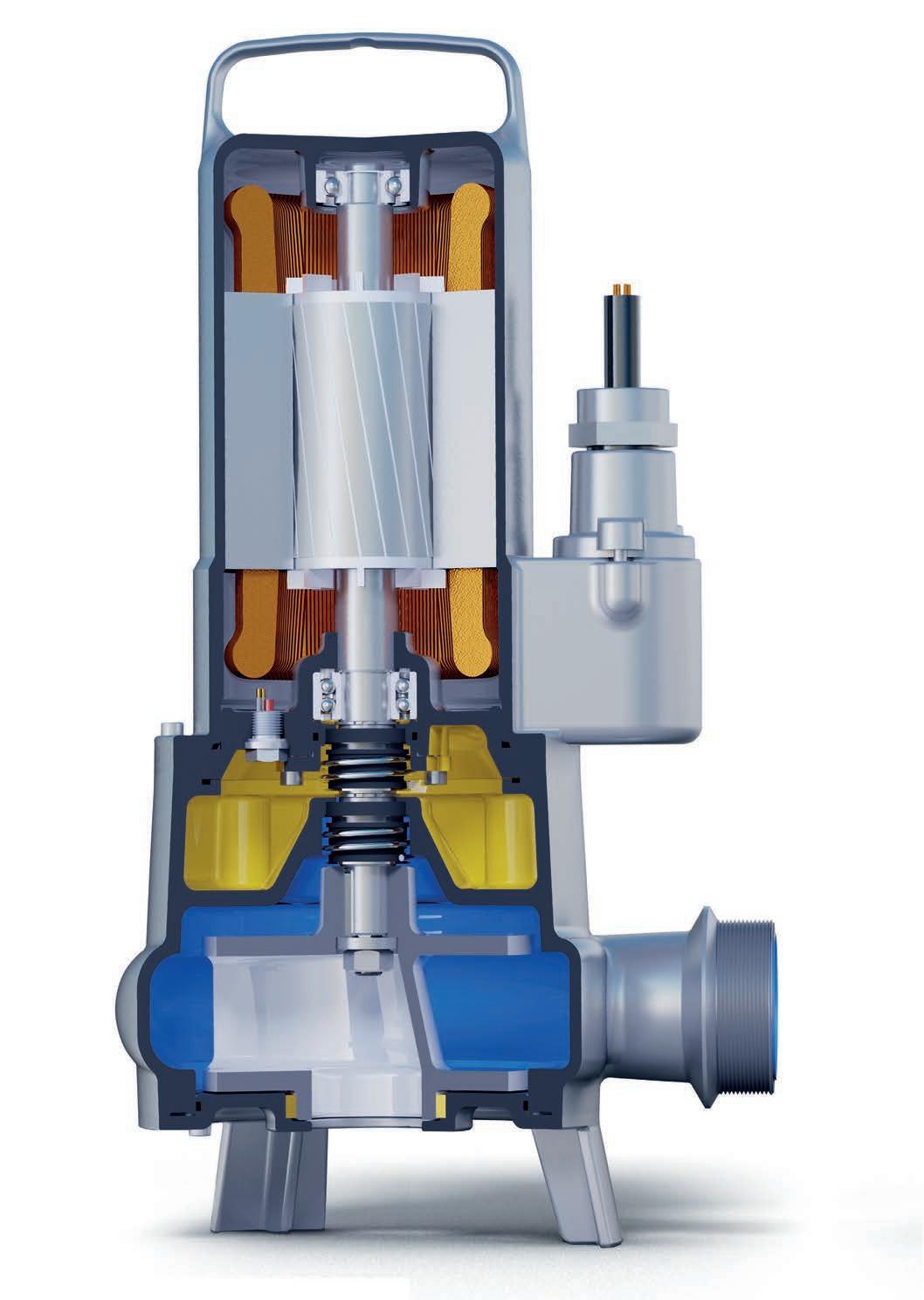

Obrazku: CTP 50
WYŻSZA JAKOŚĆ MATERIAŁÓW – MNIEJ AWARII
Jakość jest wartością mierzalną – w pełni zatapialne agregaty blokowe firmy HOMA przekonują do siebie wielkością najważniejszych komponentów, budową z materiałów świetnej jakości oraz solidnym wykonaniem mechanicznym.
A KRÓCCE TŁOCZNE
G2 GZ / G2½ GZ lub z kołnierzem DIN –DN 80 (CTP 70).
B NIEZAPYCHAJĄCE SIĘ WIRNIKI
•otwarty wirnik wielołopatkowy (CH)
•zamknięty wirnik jednołopatkowy (CTP) z wymiennym pierścieniem
C USZCZELNIENIE WA ŁU
Dwie działające niezależnie od kierunku obrotów uszczelki uszczelnienia mechanicznego czołowego w układzie tandemowym, para materiałowa: węglik krzemu/węglik krzemu. Uszczelniająca komora olejowa z możliwością kontroli przez śrubę inspekcyjną.
D KOMORA OLEJOWA
Uszczelniająca komora olejowa z możliwością kontroli przez szybkę inspekcyjną. Dodatkowy monitoring elektroniczny na życzenie.
E SILNIKA
Wodoszczelne silniki elektryczne z uzwojeniem 2-biegunowym, CTP również z uzwojeniem 4-biegunowym.
Klasa izolacji uzwojenia H, stopień ochrony IP 68.
OCHRONA PRZED EKSPLOZJĄ
Dostępne również w wersji przeciwwybuchowej, w zależności od montażu.
MATERIAŁY
Obudowa silnika
Obudowa pompy
Wirnik
Pierścień
Wał silnika
Uszczelnienie czołowe mechaniczne
Pierścienie uszczelniające
Kabel
F CHŁODZENIE SILNIKA
Silniki z chłodzeniem powierzchniowym w trybie zanurzeniowym.
G CZUJNIK TERMICZNY (BIMETAL)
W uzwojeniu silnika do kontroli temperatury seryjnie we wszystkich modelach. Termistor PTC na życzenie.
H KONTROLA SILNIKA
Sonda nadzorująca komorę olejową lub kontrola wilgotności w komorze stojana na zapytanie.
I ŁOŻYSKO WAŁU
Solidne łożyska toczne niewymagające konserwacji ani smarowania.
J WODOSZCZELNY WPUST PRZEWODÓW
Stal szlachetna / 1.4436 (AISI 316) | 1.4571 (AISI 316)
Stal szlachetna / 1.4436 (AISI 316) | 1.4571 (AISI 316)
Stal szlachetna / 1.4436 (CH, CTP50, CTP70) | 1.4517 (Duplex) (CTP 70)
Stal szlachetna/ 1.4571 (CTP)
Stal szlachetna / 1.4462 (Duplex)
Węglik krzemu / Węglik krzemu, FPM (Viton)
FPM (Viton)
H07RN8-F (PLUS) wąż ochronny
SERIE I TYPY POMP CV(X) – CMXS – CK
OFERTA SILNIKÓW
Prędkości obrotowe:
Silniki w zależności od systemu hydraulicznego przewidziane są do następujących prędkości.
•2 900 obr./min = 2-biegunowy
• 1450 obr./min = 4-biegunowy
• 960 obr./min = 6-biegunowy
Napięcie:
Wszystkie wartości dotyczące wydajności odnoszą się do napięcia roboczego 400V/3Ph 50Hz. Inne wartości dostępne są na życzenie.
Rodzaj rozruchu:
Pompy są dostarczane w wersji standardowej do rozruchu bezpośredniego i rozruchu gwiazda-trójkąt.
Wszystkie silniki dostępne są w wersji z falownikiem oraz łagodnym rozruchem.
Ochrona przed wybuchem:
Dostępne również w wersji przeciwwybuchowej, w zależności od montażu.
Montaż suchy:
Oprócz wersji standardowej do pracy w zanurzeniu wszystkie silniki dostępne są również w wersji do ustawienia na sucho, z płaszczem chłodzącym.
Monitorowanie silnika:
Wszystkie silniki z monitorowaniem temperatury uzwojeń, bimetalem (standard) lub termistorem PTC lub PT 100 (opcjonalnie).
W zależności od wersji dostępne z:
•Monitorowanie wilgoci w komorze olejowej.
•Monitorowanie wilgoci w komorze przyłączeniowej przewodów pompy.
•Monitorowanie wilgotności w komorze stojana
•Monitorowanie temperatury łożysk
KLUCZ NAZW CV(X) – CMXS – CK
SeriaKształt wirnikaPrzyłącze tłoczne
Przelot kuliŚrednica wirnika
Wielkość silnika
Pompa Silnik
Moc silnika
Prędkość obrotowa
Silnik z ochroną przeciwwybuchową
CMXS2448-T64(S)(EX)
C = całość stal szlachetna MXS = zamknięty wirnik jednokanałowy
1 = 80 mm
2 = 100 mm 3 = 150
V(X) = Vortex
K = zamknięty wirnik wielokanałowy
2 = 2 biegunowy (2900 obr./ min)
4 = 4 biegunowy (1450 obr./ min)
6 = 6 biegunowy (960 obr./min)
Tylko dla silników bez chłodzenia płaszcza
S = nadzorowanie wilgotności w komorze stojana
SERIE I HYDRAULIKA
OFERTA HYDRAULIKI
Przyłącze tłoczne i ssawne:
•DN 80
•DN 100
•DN 150
Zwężki do systemów łączników i armatury możliwe również inne wymiary
Wirniki:
W celu optymalnego dostosowania do tłoczonego medium i do warunków pracy dostępne są różne kształty wirników.
Swobodny przelot:
W zależności od typu pompy swobodny przelot kuli 80 mm lub 100 mm
Zamknięty wirnik jednokanałowy CMXS
Do mediów zawierających zanieczyszczenia lub szlam z cząstkami stałymi włóknami. Nowa generacja hydrauliki MXS z wirnikami odpornymi na zapychanie oraz wydajnością ponad 80%.
Zamknięty wirnik wielokanałowy CK
Do mediów zawierających zanieczyszczenia i błoto oraz ciała stałe.
Wirnik o swobodnym przepływie (wirnik Vortex) CV(X)
Do cieczy zawierających duże, włókniste, splatające się cząstki lub cząsteczki gazów
KONSTRUKCJA – TECHNIKA PRZEMY LANA
W KA DYM APSEKCIE

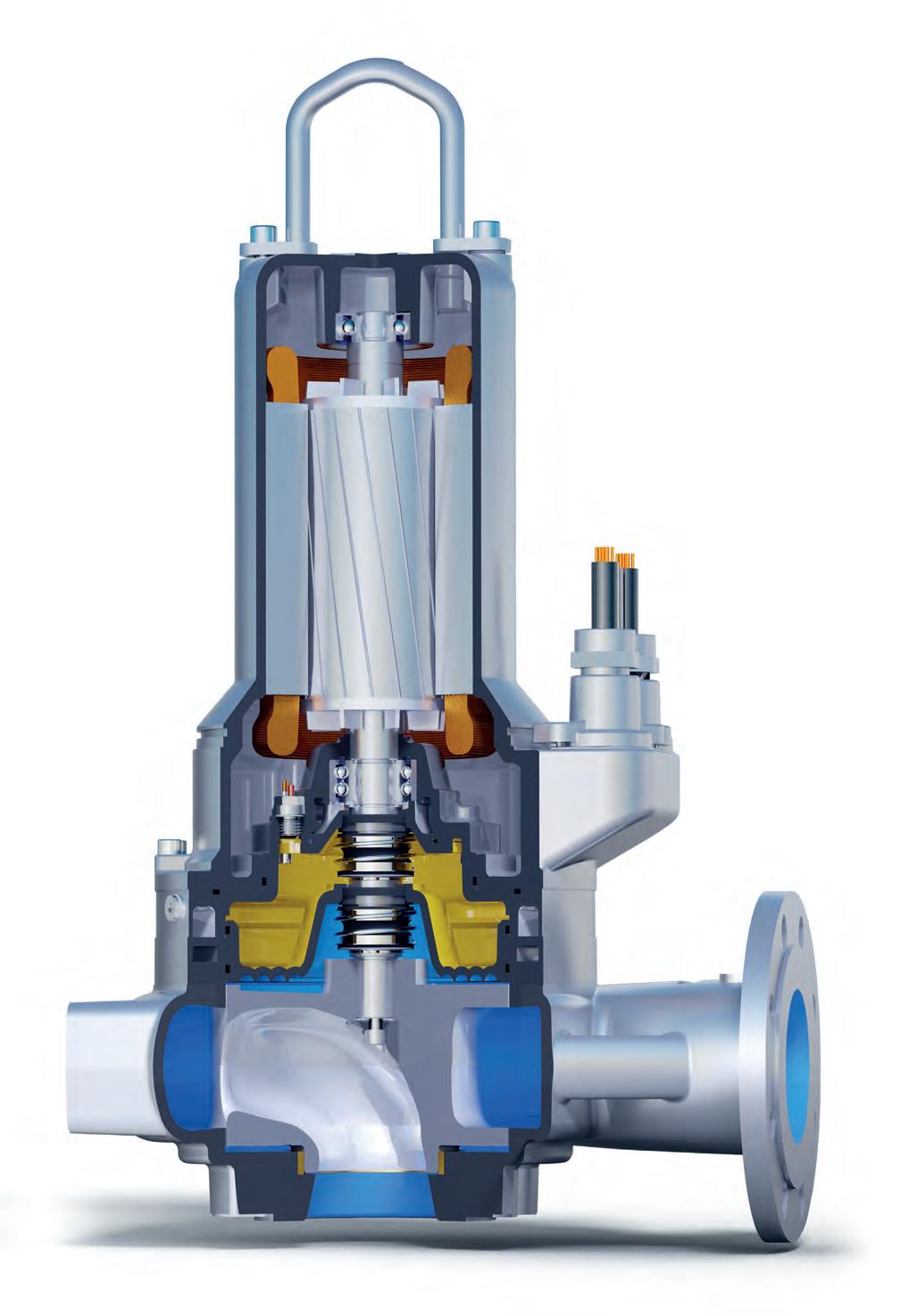

Obrazku: CMX2448-T64C
WYŻSZA JAKOŚĆ MATERIAŁÓW – MNIEJ AWARII
Jakość jest wartością mierzalną – w pełni zatapialne agregaty blokowe firmy HOMA przekonują wielkością najważniejszych komponentów, budową z materiałów świetnej jakości oraz solidnym wykonaniem mechanicznym.
A KRÓCCE TŁOCZNE
Z kołnierzem DIN – DN 80, DN 100 lub DN 150 (PN 10)
B NIEZAPYCHAJĄCE SIĘ WIRNIK
Z dużym swobodnym przelotem.
•Zamknięty wirnik jednokanałowy z wymiennym pierścieniem
•Zamknięty wirnik wielokanałowy z wymiennym pierścieniem
•Wirnik o swobodnym przepływie (Vortex)
C USZCZELNIENIE WAŁU
Dwie działające od siebie niezależnie uszczelki uszczelnienia mechanicznego czołowego w układzie tandemowym.
D KOMORA OLEJOWA
Uszczelniająca komora olejowa z możliwością kontroli przez śrubę inspekcyjną. Wszystkie silniki z kontrolą uszczelnienia w komorze bariery olejowej jako standard
E SILNIK
Trójfazowe silniki elektryczne z uzwojeniem 2-, 4- lub 6-biegunowym. Klasa izolacji uzwojenia H (180 C), stopień ochrony IP 68.
OCHRONA PRZED EKSPLOZJĄ
Dostępne również w wersji przeciwwybuchowej, w zależności od montażu.
MATERIAŁY
Obudowa silnika
Obudowa pompy
Wirnik
Pierścień
Wał silnika
Uszczelnienie czołowe mechaniczne*
Płaszcz chłodzący
F CHŁODZENIE SILNIKA
Silniki w wersji standardowej z chłodzeniem powierzchniowym w trybie zanurzeniowym.
G CZUJNIK TERMICZNY (BIMETAL)
w uzwojeniu silnika do kontroli temperatury seryjnie we wszystkich modelach. Termistor PTC na życzenie.
H NADZOROWANIE WILGOCI W KOMORZE STOJANA
Na życzenie.
I ŁOŻYSKO WAŁU
Solidne łożyska toczne niewymagające konserwacji ani smarowania.
J KONTROLA TEMPERATURY
łożyska wału na życzenie
Stal szlachetna / 1.4436 (AISI 316)
Stal szlachetna / 1.4408 (AISI 316) | 1.4517 (Duplex)
Stal szlachetna** / 1.4408 (AISI 316) | 1.4517 (Duplex)
Stal szlachetna / 1.4571 (AISI 316)
Stal szlachetna / 1.4462 (Duplex)
Węglik krzemu / Węglik krzemu, FPM (Viton)
Stal szlachetna / 1.4571 (AISI 316)
Elastomery FPM (Viton)
Kabel H07RN8-F (PLUS) wąż ochronny
K WODOSZCZELNY WPUST PRZEWODÓW * Uszczelki hermetyczne na zapytanie** Dostępne również w brązie
SERIE – PRZEGLĄD OFERTY
G2 / G2½ AG
Otwarty wirnik wielokanałowy
10 mm Ø
Przelot kuli
2800 Obr./min
G2½
Zamknięty wirnik jednokanałowy
50 mm Ø
Przelot kuli
2800 Obr./min
1450 Obr./min
DN 80
Zamknięty wirnik jednokanałowy
80 mm Ø
Przelot kuli
2900 Obr./min
DN 80
Zamknięty wirnik jednokanałowy
70 mm Ø
Przelot kuli
1450 Obr./min
1450 Obr./min CMXS 13... -2 biegunowy CMXS 13... -4 biegunowy
DN 80
Zamknięty wirnik jednokanałowy
80 mm Ø
Przelot kuli
DN 80
Wirnik o swobodnym przepływie (wirnik Vortex)
80 mm Ø
Przelot kuli
2900 Obr./min
DN 80
Wirnik o swobodnym przepływie (wirnik Vortex)
80 mm Ø
Przelot kuli
1450 Obr./min
SERIE – PRZEGLĄD OFERTY
DN 100
Zamknięty wirnik
jednokanałowy
80 mm Ø
Przelot kuli
2900 Obr./min
DN 100
Zamknięty wirnik jednokanałowy
100 mm Ø
Przelot kuli
1450 Obr./min
DN 150
Zamknięty wirnik jednokanałowy
100 mm Ø
Przelot kuli
1450 Obr./min
DN 150
Zamknięty wirnik wielokanałowy
80 mm Ø
Przelot kuli
1450 Obr./min
DN 100
Zamknięty wirnik
jednokanałowy
80 mm Ø
Przelot kuli
1450 Obr./min
DN 100
Zamknięty wirnik
jednokanałowy
100 mm Ø
Przelot kuli
960 Obr./min
CMXS 34... -6 biegunowy
DN 150
Zamknięty wirnik
jednokanałowy
100 mm Ø
Przelot kuli
960 Obr./min

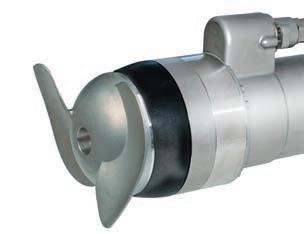

Mieszalniki ze stali szlachetnej
Obszary zastosowań mieszalników ze stali szlachetnej z silnikiem zatapialnym firmy HOMA serii CHRS to oczyszczanie i usuwanie ścieków komunalnych i przemysłowych, przemysłowa technika procesowa, rolnictwo oraz wiele inych dziedzin. Solidna konstrukcja mieszalników gwarantuje bezawaryjną pracę nawet w najtrudniejszych warunkach. Projekt śmigła i napędu został zoptymalizowany pod kątem przepływu co zapewnia wyjątkowo dobrą sprawność i znakomitą wydajność mieszania przy minimalnych stratach przepływu.
HOMA Pumpenfabrik GmbH
Industriestraße 1 53819 Neunkirchen-Seelscheid

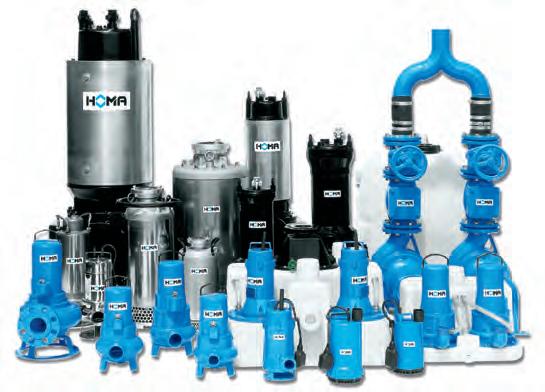

Program dostaw HOMA
Pompy zatapialne do wody brudnej
Pompy budowlane
Pompy zatapialne strażackie
Pompy zatapialne do studni głębinowych
Pompy zatapialne do ścieków
Pompy zatapialne z systemem tnącym
Agregat podnoszący do wody zanieczyszczonej
Agregaty podnoszące do ścieków
Gotowe przepompownie
Mieszalniki
Systemy do czyszczenia zbiorników
Pompy ogrodowe i domowe zestawy hydroforowe
Urządzenia przełączające i sterujące
Stosowane na całym świecie

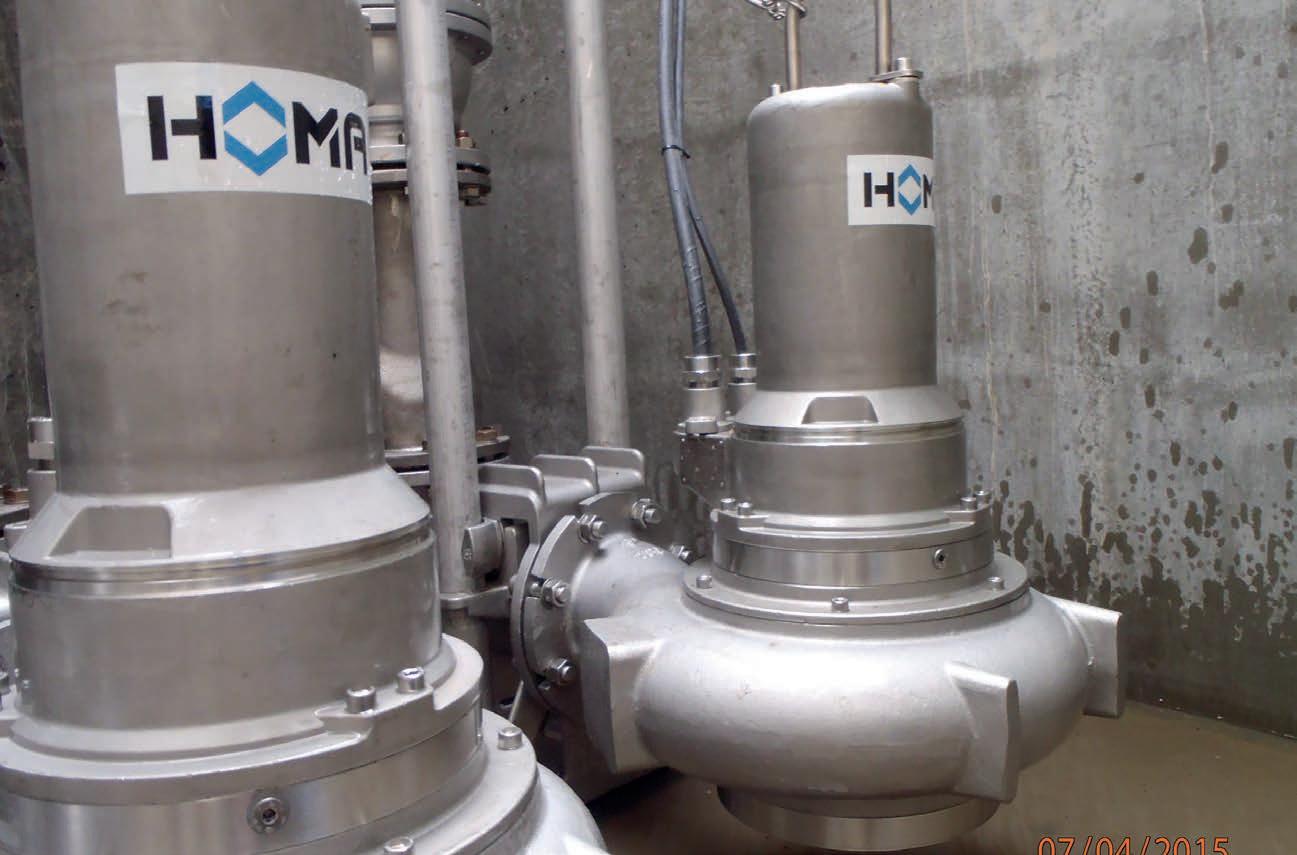

Pompy i systemy HOMA stosowane są w ponad 100 krajach na całym świecie w ramach niezliczonych, dużych i niewielkich projektów różnego rodzaju, np. na Palm Islands w Dubaju. Produkty te są zgodne ze wszystkimi międzynarodowymi standardami bezpieczeństwa i produkcji oraz posiadają certyfikaty wystawione przez państwowe lub prywatne jednostki ds. oczyszczania ścieków.
Stałe zapewnianie i podwyższanie tych wysokich standardów jest jednym z naszych najważniejszych celów.
Telefon: +49(0)2247/702-0 Fax: +49(0)2247/702-44
e-Mail: info@homa-pumpen.de Internet: www.homa-pumpen.de
HOMA-Pompy Sp. z o.o. ul.Chojnicka 5b 83-210 Zblewo
Tel.: +48 887165656 Fax: +48 583298 009
E-Mail info@homa-pompy.pl www.homa-pompy.pl
