AFVALWATERTECHNIEK

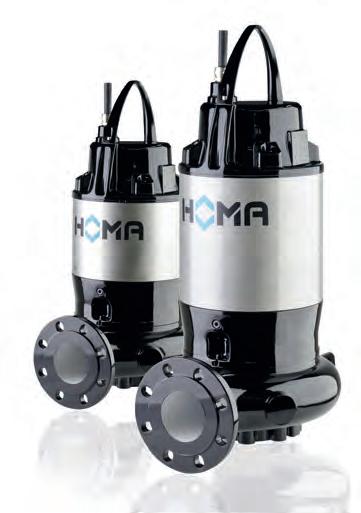

DOMPELPOMPEN VOOR AFVALWATER EN FECALIËN
Series MXS, V(X), K(X) | Persaansluiting DN 80 - DN 150
HOMA: TOPPRODUCTEN VOOR AFVALWATERTECHNIEK
HOOG RENDEMENT EN ECONOMISCHE EFFICIËNTIE
Dompelpompen van HOMA worden wereldwijd al tientallen jaren met succes toegepast. De eisen binnen de afvalwatersector worden steeds hoger. HOMA loopt steeds vooruit op de stand van de techniek en zorgt door de permanente optimalisatie van de hydraulische componenten en motoren voor een rendabel operationeel bedrijf en gunstige aanschafkosten. Alle kennis en creatieve potentieel van ons bedrijf zitten in de producten en diensten – de klant profiteert hier maximaal van.
INDIVIDUELE MOGELIJKHEDEN, OPTIMALE OPLOSSINGEN
HOMA verenigt veiligheid, economische e ciëntie, hoogwaardige en robuuste systeemtechniek met individuele mogelijkheden: Het programma reikt van het complete pompstation met pompen, armaturen, persleidingen, schachten van beton of kunststof tot het elektronische schakelsysteem. Voor alle installatiesoorten staat een optimale configuratie met kostenbesparing voor de klant op de voorgrond.
MEER BEDRIJFSZEKERHEID, MINDER ENERGIEVERBRUIK
Met HOMA bevindt u zich aan de veilige kant - de pompstations worden automatisch geregeld en bewaakt, en storingen worden automatisch gemeld. De pompen lopen met het laagst mogelijke energieverbruik, welke door optimaal afgestemde niveauregeling (bijv. vlotter, pneumatiek, ultrageluid, ENS-sonde) wordt gewaarborgd.
In veel gevallen moeten zowel pomp alsook besturing voldoen aan de betre ende richtlijnen en eisen m.b.t. explosiebeveiliging. Alle HOMA-pompen zijn daarom ook in explosiebeveiligde uitvoering verkrijgbaar.

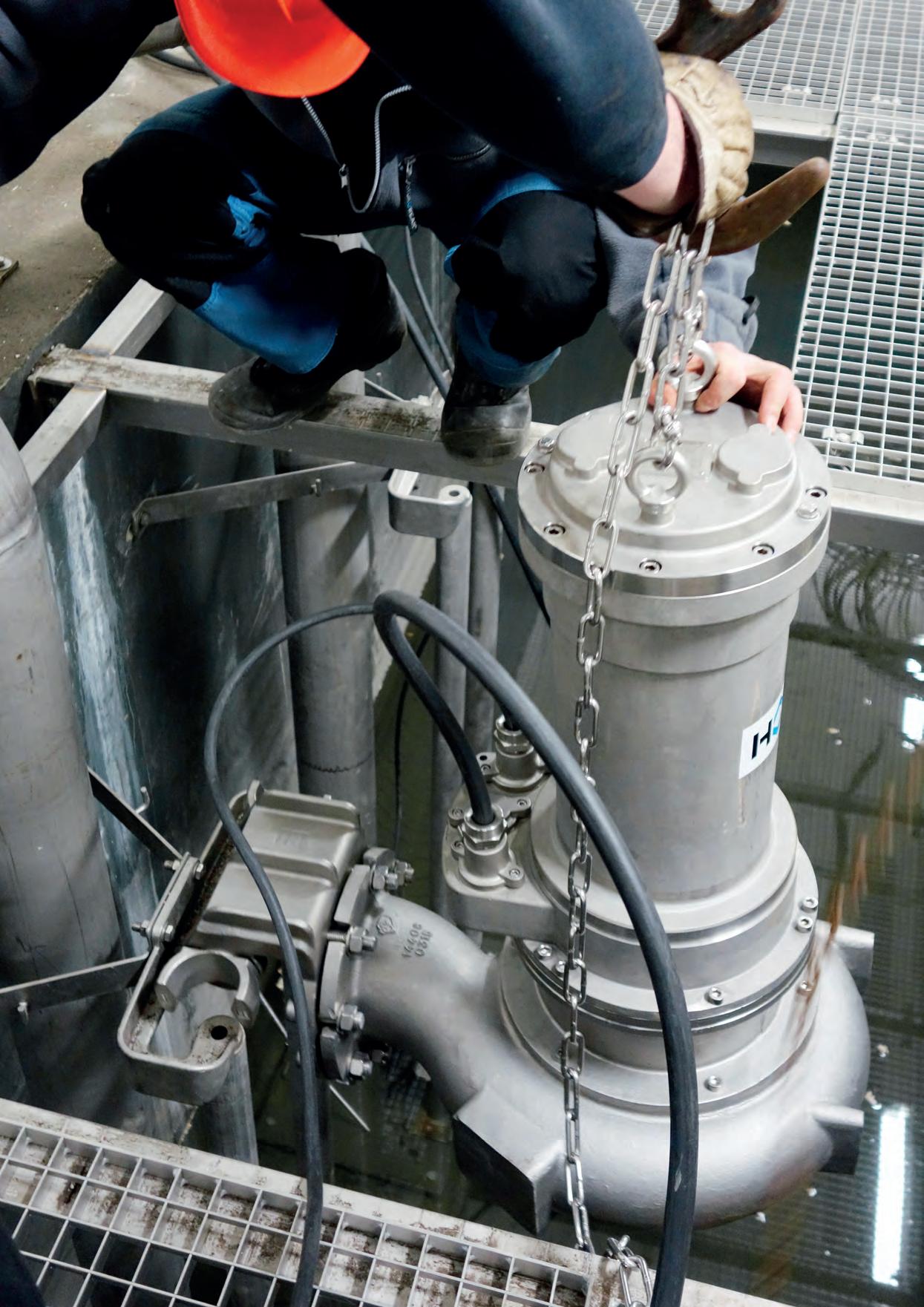

In het moderne testcentrum worden de aggregaten voor levering getest. Dit garandeert de bekende HOMA-kwaliteit.

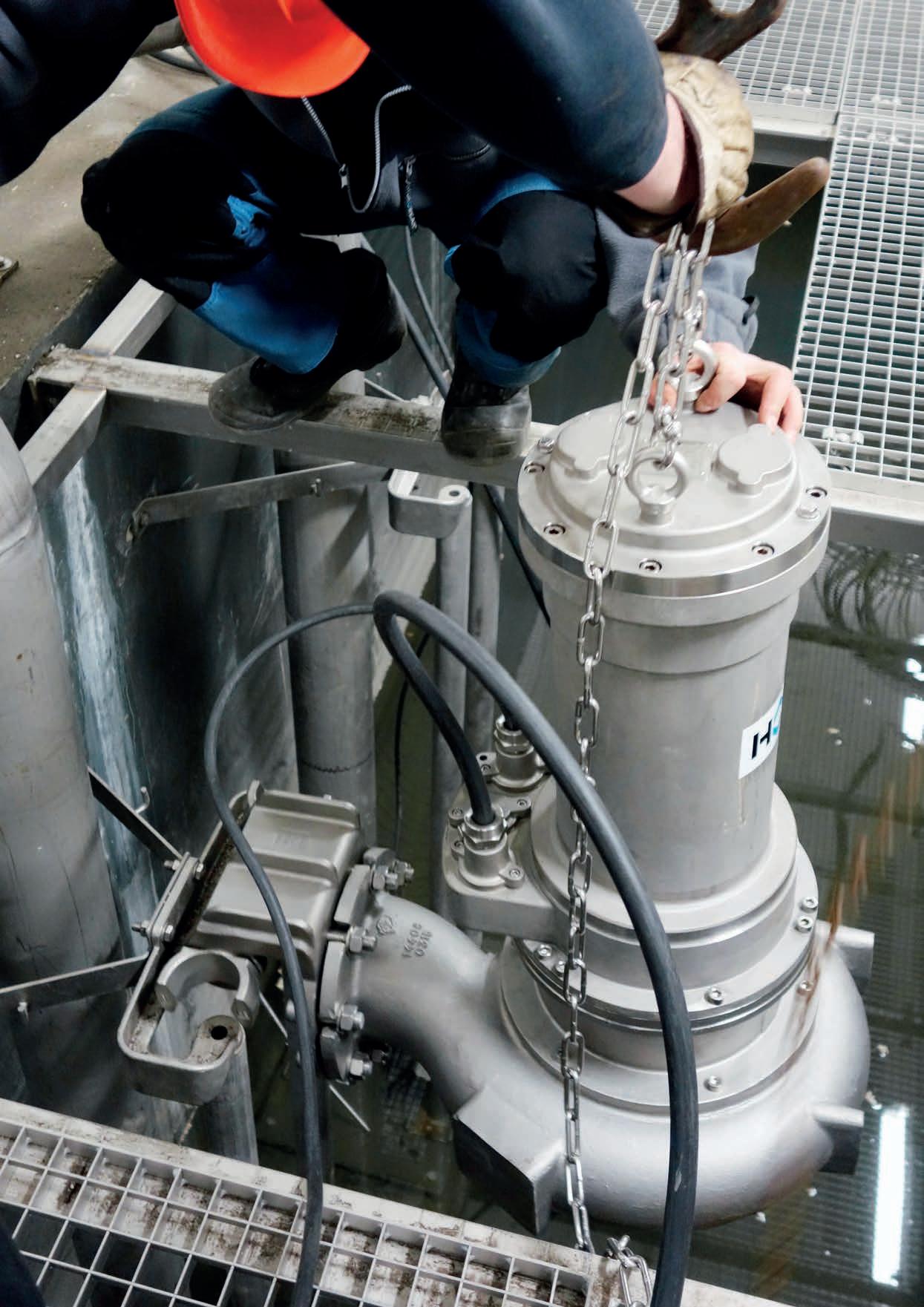

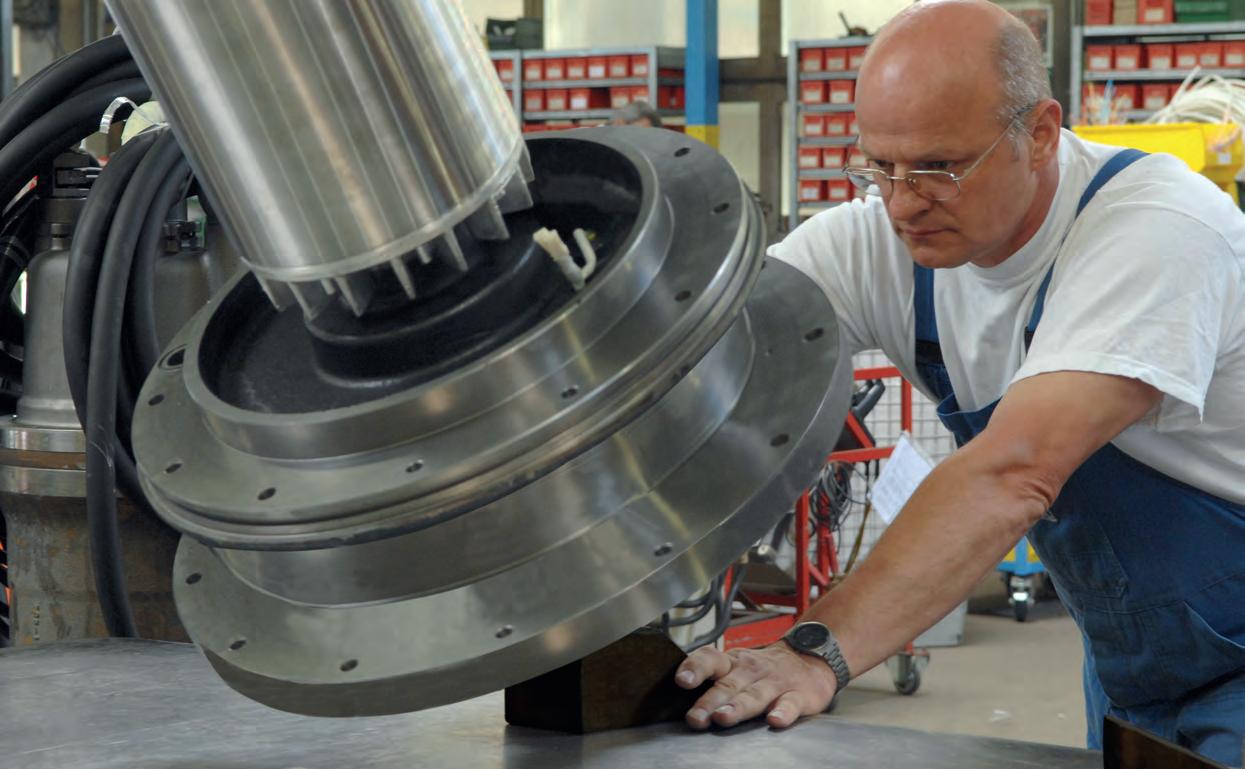

Voor chemisch agressieve vloeisto en: De roestvrij stalen dompelmotorseries van HOMA
BEPROEFDE TECHNIEK MET UITGEBREID TOEPASSINGSGEBIED
HOGE FUNCTIONALITEITINDIVIDUELE OPLOSSINGEN
Afvalwater-dompelpompen van HOMA verpompen huishoudelijk, gemeentelijk en industrieel afvalwater, fecaliën en slib, ook met hoge aandelen vaste sto en en vezels, evenals vele soorten vuilwater. Door de toepassing van verschillende materiaalopties (diverse soorten roestvrij staal, brons, Viton enz.) worden de dompelpompen van HOMA gebruikt in zeer uiteenlopende industriële sectoren.
• Industrieel afvalwater

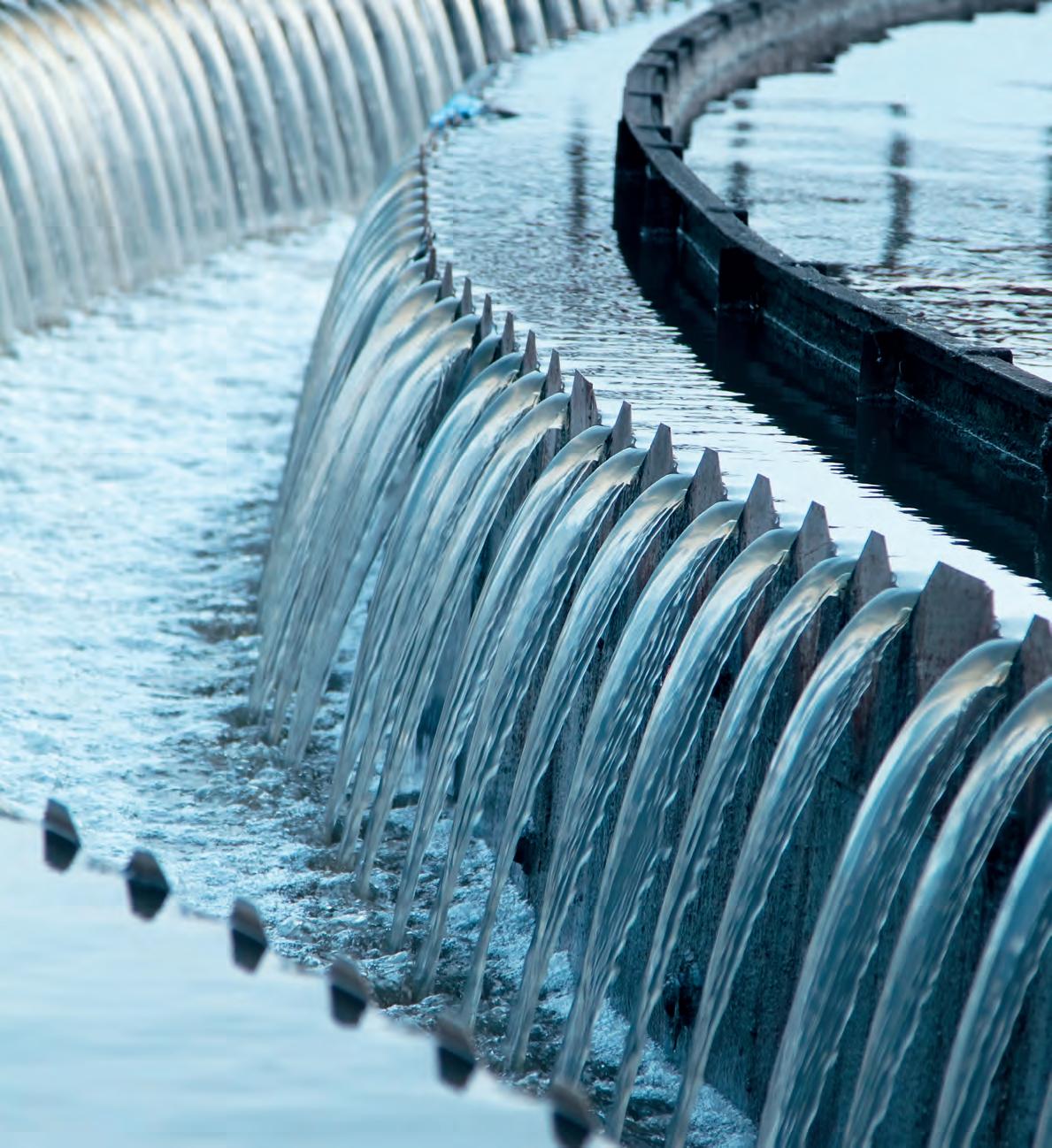

• Zuiveringsinstallaties
• Grootpompstations
• Industriële toepassing
• Olie en gas
• Energiecentrales
• Mijnbouw
• Chemische processen
• Scheepsbouw/o shore
MEER VERMOGEN VOOR ELKE TOEPASSING
Of het nu gaat om ontwateringspompen in energiecentrales, percolaatpompen in de steenkoolmijnbouw, ontwateringspompen bij infrastructuurprojecten, afvalwaterpompen voor industrieel afvalwater of ballastwaterpompen in de scheepsbouw of maritieme sector, HOMA-pompen worden hier gebruikt met de beproefde kenmerken, zoals:
• Waaieropties afhankelijk van de verpompte zoals speciale symmetrieën, geharde materialen en keramische coatings.
• Motoren geschikt voor continu bedrijf, met of zonder mantelkoeling
• Hoogwaardige materialen
• Robuuste constructie
VOOR MEER VEILIGHEID EN DUURZAAMHEID
MEER VOORDELEN BIJ ALLE BEDRIJFSWIJZEN
De motoren zijn ontworpen voor de bedrijfswijze S1 (continubedrijf) met een maximale schakelfrequentie van 20 schakelingen per uur. Naast de standaarduitvoering voor bedrijf met ondergedompelde motor is de speciale uitvoering met mantelkoeling van de motor beschikbaar voor toepassing bij niet-ondergedompelde of droog opgestelde motor.
Voor intermitterend bedrijf (gewoonlijk dus voor niveaugeregeld automatisch putbedrijf) en voor continubedrijf zijn hydraulieken met enkelkanaalwaaiers geschikt. Meerkanaalwaaiers zijn met name ook voor permanent continu bedrijf, bijvoorbeeld voor de industriele bedrijfswatervoorziening de juiste keuze.
HOOGSTE MATERIAALKWALITEIT - LAGERE STORINGSGEVOELIGHEID
Kwaliteit is een meetbare waarde: volledig overstroombare blokaggregaten van HOMA imponeren met hun royale dimensionering van alle belangrijke onderdelen met een uitstekende materiaalkwaliteit in solide mechanische uitvoering. Dit garandeert een lange levensduur en korte uitvaltijden.
EENVOUDIGE SERVICE BIJ DE INSTALLATIE

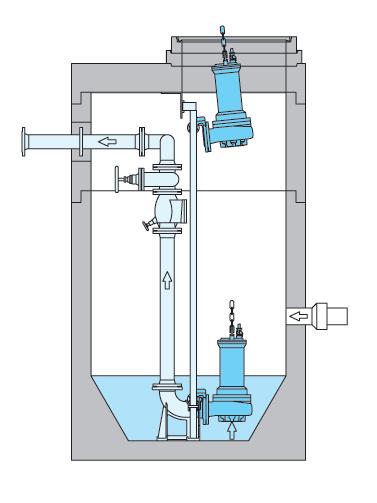

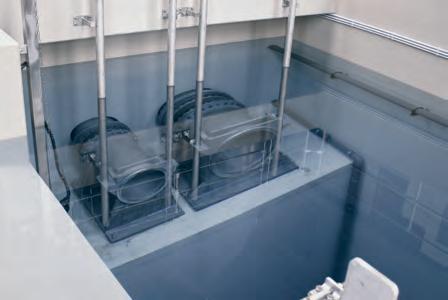

STATIONAIRE NATTE OPSTELLING
De pomp hangt aan de persleiding en is drukdicht aangesloten via een op de putbodem bevestigde koppelingsvoet. Via een vast geïnstalleerde dubbele buis geleiding kan de pomp bij onderhoud en reparatie van bovenaf door de putopening uit de bedrijfspositie worden verwijderd. Af- en aankoppelen gebeurt hierbij automatisch, het is niet nodig om de put in te gaan. Het HOMA-koppelingssysteem zorgt door de flexibele rubberen afdichting voor een veilige duurzaam lekvrije verbinding tussen pomp en persleiding.

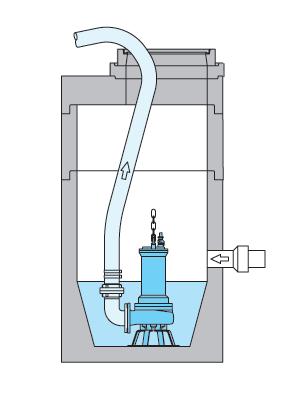

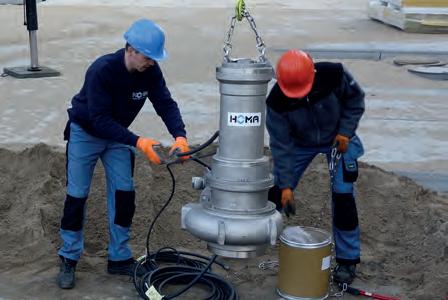

TRANSPORTABELE NATTE OPSTELLING
Universele opstelling voor dompelbedrijf in putten en schachten bij tijdbegrensde toepassing in nood- of servicebedrijf. Te gebruiken met slang of buispersleiding

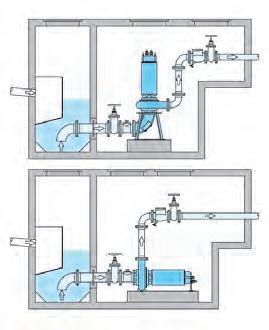

STATIONAIRE DROGE OPSTELLING VERTICAAL OF HORIZONTAAL
Overstromingsveilige installatie voor pompstations met afzonderlijke verzamelschacht. Flensaansluiting voor zuig- en persleiding.
Stationaire natte opstelling Transportabele natte opstelling

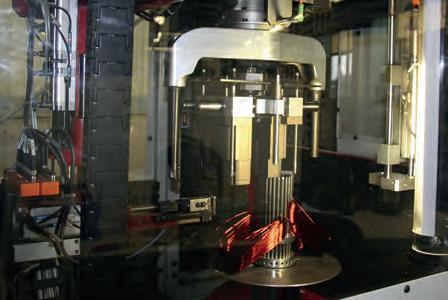

De eigen motorontwikkelingsafdeling maakt de productie in alle spanningen en frequenties mogelijk

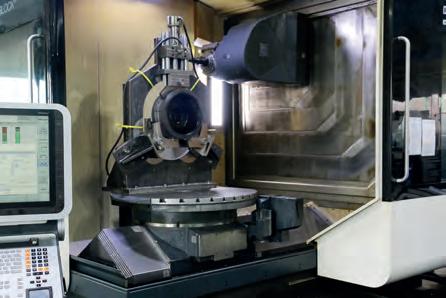

De mechanische bewerking van alle onderdelen in eigen fabriek op moderne precisiemachines zorgt voor e ciëntie en flexibiliteit.
EFFTEC-MOTOREN EN MXS-HYDRAULICA

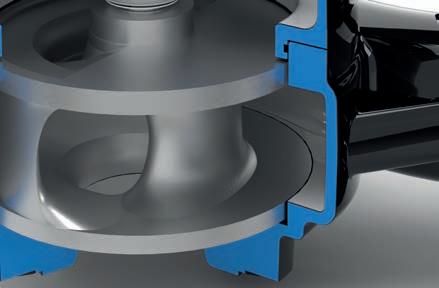

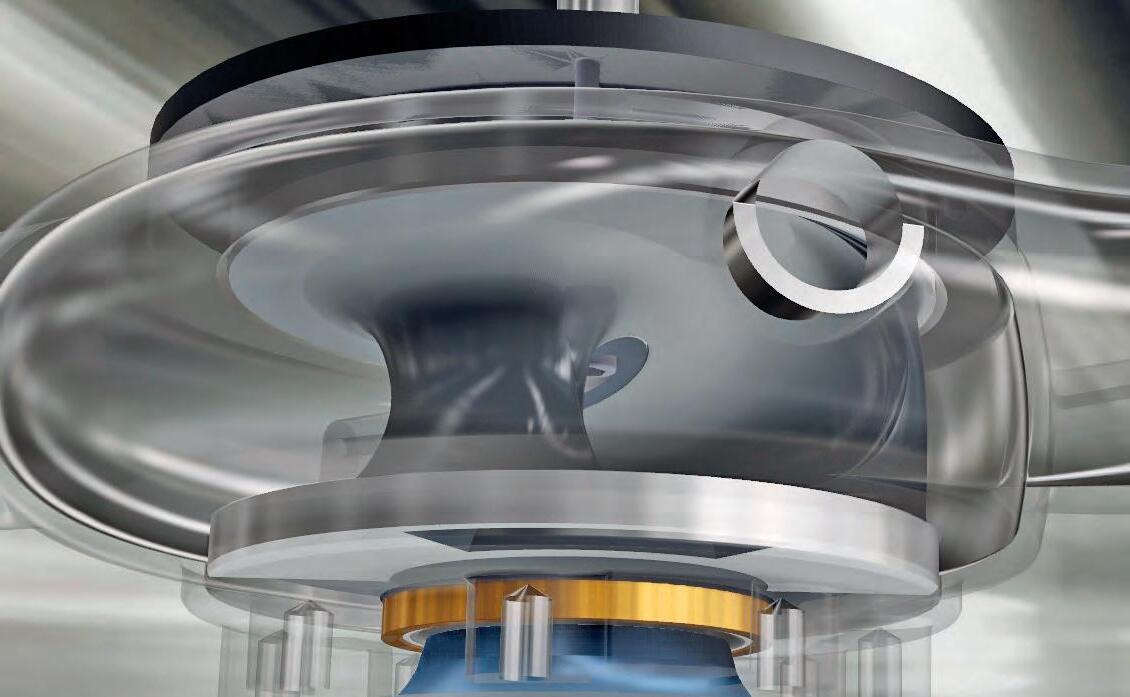

MXS: GEEN PROBLEEM MET VERSTRENGELINGEN
De pompvloeisto en zijn in de afgelopen jaren aanzienlijk veranderd door het toegenomen aandeel vaste sto en. Om in dit kader een betrouwbare werking te garanderen, wordt bij de nieuwe MXS-hydraulica gebruik gemaakt van gesloten enkelkanaalwaaiers met grote vrije doorlaat.

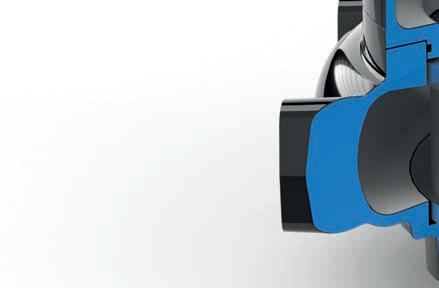

In het HOMA-ontwikkelingscentrum zijn de waaier en pompkamer opnieuw vormgegeven en geoptimaliseerd met ultramoderne stromingssimulatiesoftware. Het resultaat: een aanzienlijk verbeterd hydraulisch e ciëntieniveau tot wel 81 procent, verstoppingsresistentie en hoge looprust. De nieuwe MXS-hydraulica zijn in combinatie met de beproefde dompelmotortechniek van HOMA dan ook baanbrekend op het gebied van economische e ciëntie en betrouwbaarheid
EFFTEC: INNOVATIEVE TECHNIEK
Om een zo groot mogelijk totaal rendement en zodoende een laag energieverbruik te realiseren werden de nieuwe E Tec-motoren ontwikkeld in het HOMA-ontwikkelingscentrum. In combinatie met de nieuwe MXS-hydraulica is de nieuwe pompgeneratie dan ook baanbrekend op het gebied van economische e ciëntie en betrouwbaarheid.

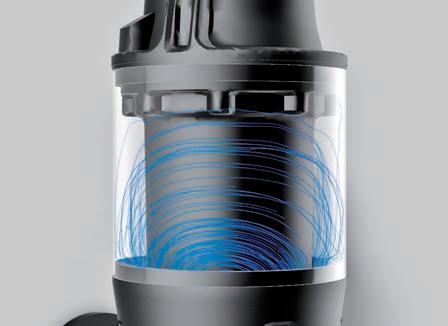

Baanbrekend is ook het nieuw ontwikkelde PermaCool-systeem. Dankzij deze permanente motorkoeling is nu zowel een natte als een droge opstelling van de aggregaten mogelijk. Het nieuwe gepatenteerde ontwerp zorgt er gelijktijdig voor dat de koelmantel niet kan dichtlopen met vaste bestanddelen.
Samen met de toch al lage wikkeltemperatuur van de EffTec-motoren staat het PermaCool-systeem garant voor lage thermische belasting van alle onderdelen en daarmee ook voor een lange levensduur.

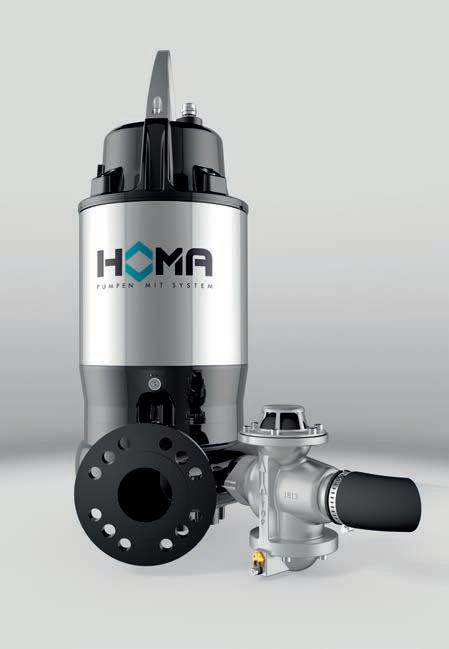

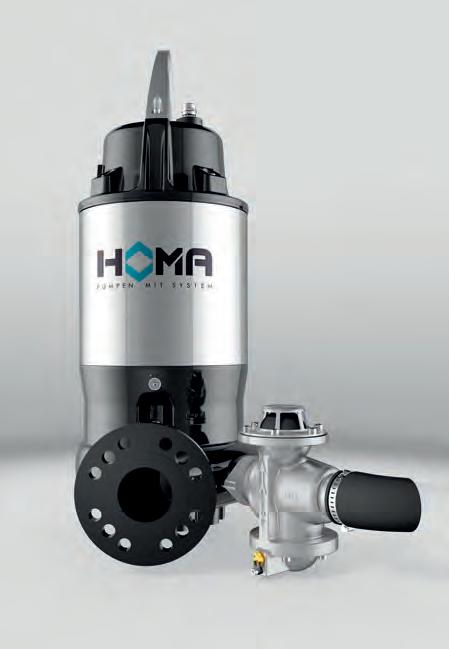

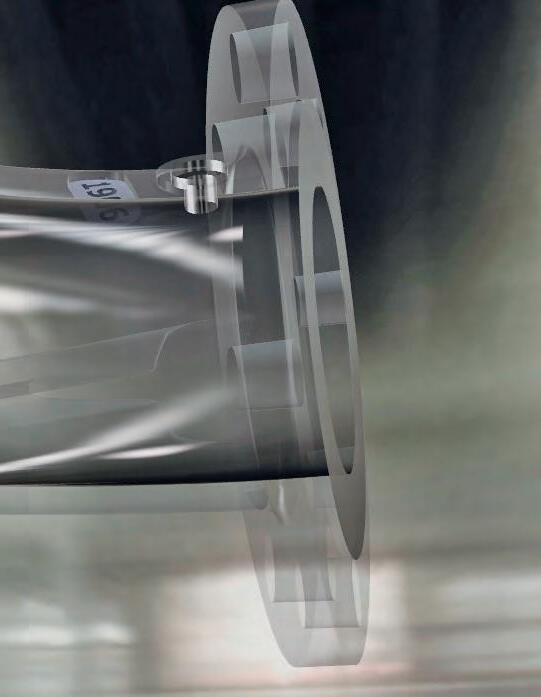

Aansluitmogelijkheid voor een automatisch spoelventiel type FV optioneel
MEER VEILIGHEID DOOR INTELLIGENTE TOEBEHOREN
SPOELVENTIELEN: EEN SCHONE ZAAK
Pompstations moeten vaak gereinigd worden, omdat vaste sto en op de bodem afgezet worden of een drijvende laag op het wateroppervlak gevormd wordt. Dure reinigings- en onderhoudsmaatregelen alsmede hoge kosten door uitvaltijden kunnen daarbij ontstaan.
Voor dit probleem heeft HOMA een oplossing: De nieuwe HOMA spoelventielen FV 25 en FV 50 voorkomen afzettingen in pompschachten. Bij aanvang van het pompen wordt een deel van de vloeistof door het open spoelventiel terug in de pompschacht geleid. Daarbij laat de spoelstroom afgezette vaste sto en opstijgen in de vloeistof, zodat deze afgevoerd kunnen worden.
Het spoelmondstuk kan op de bodem van de pompschacht gericht worden om daar afzettingen te verwijderen. Het mondstuk kan ook uitgelijnd worden richting afvalwateroppervlak om de vorming van een drijvende laag, vooral bij sterk vettig afvalwater te voorkomen.
SERIES EN POMPTYPEN
MOTOREN - KEUZE
Toerental:
De motoren zijn afhankelijk van het toegepaste hydrauliek geconfigureerd voor de volgende toerentallen.
•2900 omw/min = 2-polig
•1450 omw/min = 4-polig
• 960 omw/min = 6-polig
Spanning:
Alle vermogensgegevens hebben betrekking op een bedrijfsspanning van 400 V/3 fasen 50 Hz. Andere spanningen zijn op verzoek leverbaar.
Startwijze:
De pompen worden geleverd in de standaarduitvoering voor directe start en sterdriehoekstart.
Alle motoren zijn leverbaar voor frequentieregelaar- en softstartbedrijf.
Explosiebeveiliging:
Afhankelijk van de montagegroep ook verkrijgbaar in explosieveilige uitvoering volgens ATEX-richtlijn 2014/34/ EU.
Droge opstelling:
Naast de standaarduitvoering voor dompelbedrijf zijn alle motoren ook leverbaar voor droge opstelling met mantelkoeling.
Motorbewaking:
Alle motoren met temperatuurbewaking van de wikkeling, bimetaal (standaard) of PTC thermistor of PT 100 (optioneel).
Beschikbaar met afhankelijk van de versie:
•Sonde voor bewaking van de oliebarrièrekamer
•Elektronische vochtigheidsbewaking van het kabelaansluitcompartiment
•Vochtigheidsbewaking van het statorcompartiment
•Temperatuurbewaking van de lagers
SerieWaaiervorm Drukaansluiting Kogeldoorlaat Waaierdiameter Motorformaat Motor omstroomd Motorvermogen
ToerentalBewakingExplosiebeveiligde Motor
Pomp Motor MXS2448-T(U)64(S)(EX)
MXS gesloten enkelkanaalwaaier
V(X)
Vortex-waaier
K(X)
gesloten meerkanaalwaaier
SERIES EN HYDRAULICA AANDUIDING
HYDRAULIEK - KEUZE
1 = 80 mm
2 = 100 mm
3 = 150 mm ( mm : 25 )
Pers- en zuigaansluiting:
•DN 80
•DN 100
•DN 150
3 = 80 mm
4 = 100 mm ( mm : 5 ) bijv.
48 = 240 mm
C, D, T, P, F, G
ET: E Tecmotor met PermaCoolsysteem voor natte en droge
opstelling
Motor met mantelkoeling voor droge opstelling
U= mediumkoeling
Verloopstukken voor koppelingssystemen en armaturen naar andere afmetingen zijn mogelijk.
Waaiers:
Voor een optimale aanpassing aan het transportmedium en toepassingsomstandigheden zijn verschillende waaiervarianten beschikbaar.
Waaierdoorlaat:
Afhankelijk van het pomptype 80 mm of 100 mm vrije doorlaat.
2 = 2-polig (2900 omw/ min)
4 = 4-polig (1450 omw/ min)
6 = 6-polig (960 omw/ min)
Alleen voor motoren zonder mantelkoeling
S = Vochtbewaking statorruimte
MXS
Gesloten enkelkanaalwaaier
Voor vervuilde en slibhoudend transportmedia met vaste delen en lange vezels. Nieuwe hydrauliekgeneratie MXS met verstoppingsresistente waaiers en rendementen boven 80%.
K(X)
Gesloten meerkanaalwaaier
Voor vervuilde en slibhoudende transportmedia met vaste stoffen.
V(X)
Vortex-waaier
Voor grove, vezelachtige en balvormende vervuilde transportmedia en gashoudende vloeisto en.

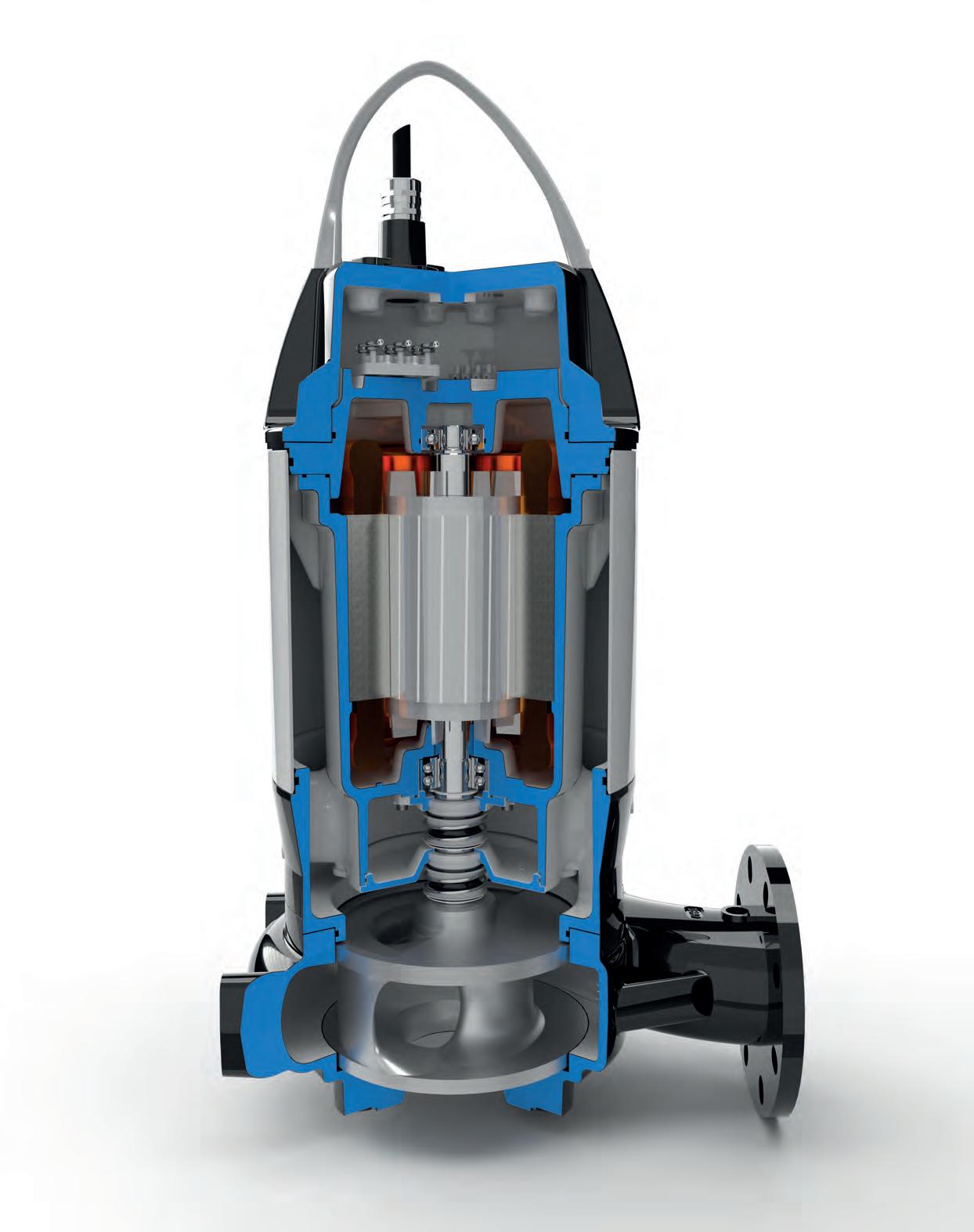

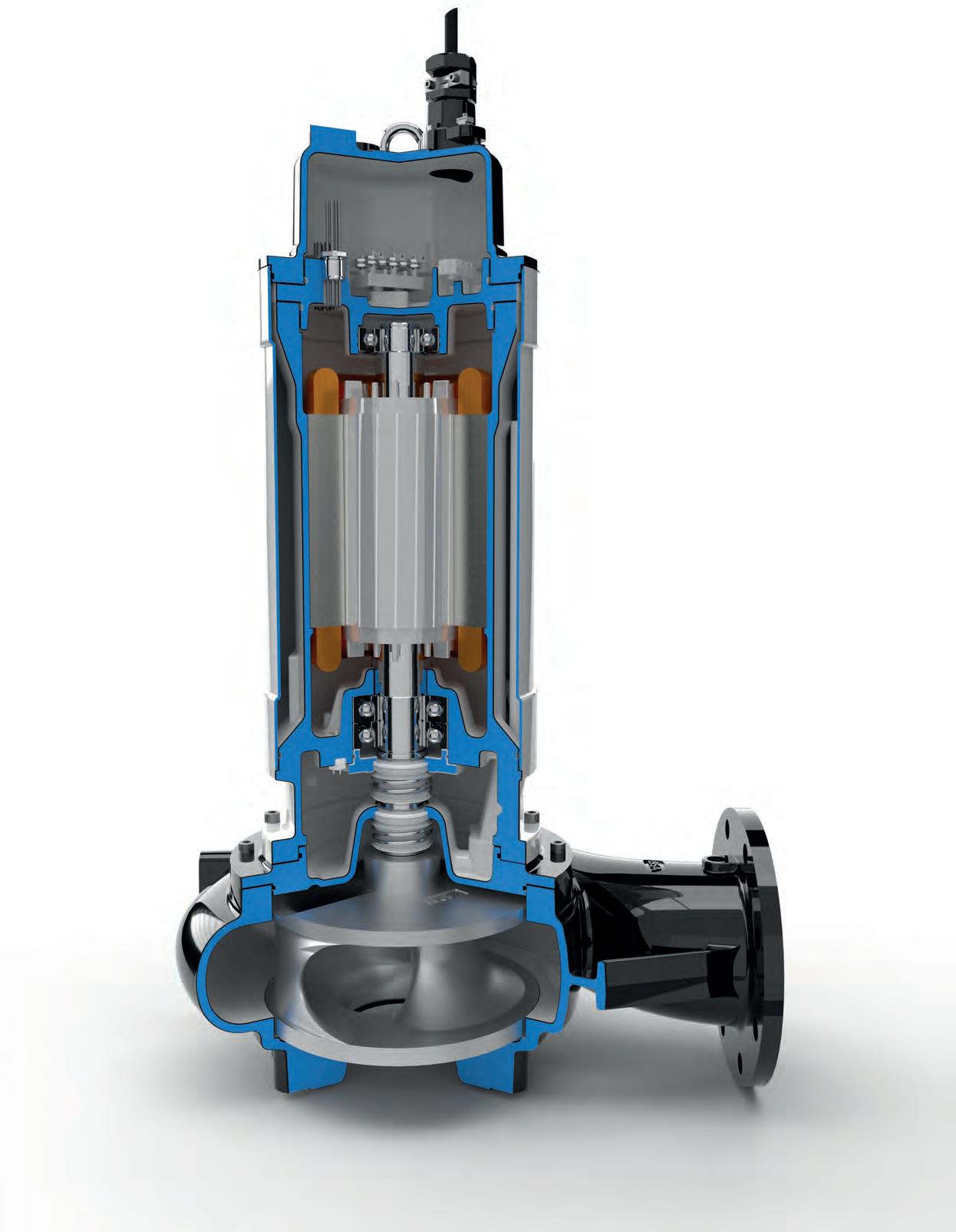

MEER MATERIAALKWALITEIT - LAGERE STORINGSGEVOELIGHEID
Kwaliteit is een meetbare waarde: volledig overstroombare blokaggregaten van HOMA imponeren met hun royale dimensionering van alle belangrijke componenten met een uitstekende materiaalkwaliteit in solide mechanische uitvoering.

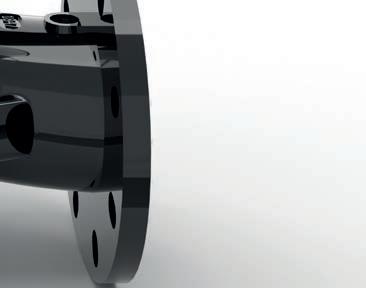

A PERSAANSLUITING
Met DIN-flens DN 80, DN 100 of DN 150 (PN 10).
B VERSTOPPINGSVRIJE WAAIERS
• Gesloten enkelkanaalwaaiers met grote vrije doorlaat. Met verwisselbare slijtring.
• Gesloten meerkanaalwaaier met verwisselbare slijtring
• Vrijstroomwaaier (Vortex-waaier)

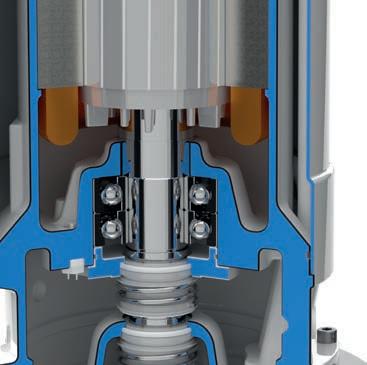

C AS-AFDICHTING
Twee onafhankelijk van elkaar werkende glijringafdichtingen in tandemconfiguratie.
D OLIESPERKAMER (UITVOERING “C“)
Met olie gevulde afdichtingskamer met controlemogelijkheid door inspectieschroef. Alle motoren standaard met afdichtingsbewaking in de olieafsluitkamer.
E MOTOR
Waterdrukdichte onderwatermotor met 2-, 4-, 6-polige wikkeling. Isolatieklasse H (180º C), beschermingsklasse IP 68. Afdichtingsbewaking in het motorcompartiment optioneel.
EXPLOSIEBEVEILIGING
Afhankelijk van de montagegroep ook verkrijgbaar in explosieveilige uitvoering.
F MOTORKOELING
In standaard dompelbedrijf wordt de motor gekoeld door het omringende medium. Voor droge opstelling of niet-ondergedompeld bedrijf met mantelkoeling, met open koelcircuit door het transportmedium (uitvoering U).
MATERIALEN
Motorhuis
Pomphuis
Waaier
Slijtring
Motoras
Glijringafdichting
Koelmantel (bij uitvoering U)
Elastomeren
G MOTORONTWIKKELING
Wikkelen met temperatuurbewaking door bimetaalschakelaar. PTC thermistor en PT100 optioneel.
H ASLAGER
Robuuste, onderhoudsvrije en permanent gesmeerde rollagers. Optionele lagertemperatuurbewaking.
I KABELAANSLUITRUIMTE
Waterdrukdicht ingekapseld kabelaansluitcompartiment, standaard voor F(U), G(U) motor. Optioneel voor P(U) motor.
J KABEL INVOER
Drukvaste kabelinvoer met H07RN8-F kabel. Afgeschermde kabel optioneel.
K MOTORBEWAKING
11.1 Afdichtingsbewaking olieafsluitkamer (standaard)
11.2 Afdichtingsbewaking motorruimte (optioneel)
11.3 Afdichtingsbewaking aansluitkamer (standaard voor F- en G-motor. P(U), FU, GU motor optioneel)
11.4 Temperatuurbewaking wikkeling door bimetaalschakelaar (standaard, PTC thermistor en PT100 optioneel)
11.5 Temperatuurbewaking lager boven/onder PT100 (optioneel)
Gietijzer EN-GJL-250 (roestvrij staal optioneel)
Gietijzer EN-GJL-250 (roestvrij staal optioneel)
Gietijzer EN-GJL-250 (roestvrij staal optioneel)
Brons
Roestvast staal
Siliciumcarbide/siliciumcarbide
Roestvast staal
Perbunan NBR (Viton FPN optional)
Kabel H07RN8-F
- HOOG EFFICIËNTIENIVEAU

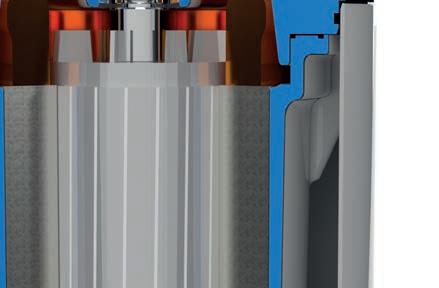

PERMANENTE MOTORKOELING: PERMACOOL
De motoren van de ET-serie zijn voorzien van het nieuw ontwikkelde PermaCool-systeem. Dankzij deze permanente motorkoeling is nu zowel een natte als een droge opstelling van de aggregaten mogelijk. Het nieuwe gepatenteerde ontwerp zorgt er gelijktijdig voor dat de koelmantel niet kan verstoppen met vaste bestanddelen. In combinatie met de nieuw ontwikkelde verstoppingsresistente MXS-hydraulica is HOMA baanbrekend wat betreft economische e ciëntie en betrouwbaarheid.
A PERSAANSLUITING
Met DIN-flens DN 80, DN 100 of DN 150 (PN 10).
B VERSTOPPINGSVRIJE WAAIERS
• Gesloten enkelkanaalwaaiers met grote vrije doorlaat. Met verwisselbare slijtring.
• Vrijstroomwaaier (Vortex-waaier)
C AS-AFDICHTING
Twee onafhankelijk van elkaar werkende glijringafdichtingen in tandemconfiguratie.
D OLIESPERKAMER
Met olie gevulde afdichtingskamer met controlemogelijkheid door inspectieschroef. Alle motoren standaard met afdichtingsbewaking in de olieafsluitkamer.
E MOTOR
Waterdrukdichte onderwatermotor met 2-, 4-, 6-polige wikkeling. Isolatieklasse H (180º C), beschermingsklasse IP 68. Afdichtingsbewaking in het motorcompartiment optioneel.
EXPLOSIEBEVEILIGING
Afhankelijk van de montagegroep ook verkrijgbaar in explosieveilige uitvoering.
F MOTORKOELING PERMACOOL SYSTEEM
Deze permanente motorkoeling maakt nu zowel natte als droge installatie van de units mogelijk. Garandeert een lage thermische belasting van alle componenten en zorgt zo voor een lange levensduur.
G MOTORONTWIKKELING
Wikkelen met temperatuurbewaking door bimetaalschakelaar. PTC thermistor en PT100 optioneel.
H ASLAGER
Robuuste, onderhoudsvrije en permanent gesmeerde rollagers. Optionele lagertemperatuurbewaking.
J KABEL INVOER
Drukvaste kabelinvoer met H07RN8-F kabel. Afgeschermde kabel optioneel.
K MOTORBEWAKING
11.1 Afdichtingsbewaking olieafsluitkamer (standaard)
11.2 Afdichtingsbewaking motorruimte (optioneel)
11.4 Temperatuurbewaking wikkeling door bimetaalschakelaar (standaard, PTC thermistor en PT100 optioneel)
11.5 Temperatuurbewaking lager boven/onder PT100 (optioneel)
MATERIALEN
Motorhuis Gietijzer EN-GJL-250
Pomphuis Gietijzer EN-GJL-250 (roestvrij staal optioneel)
Waaier Gietijzer EN-GJL-250 (roestvrij staal optioneel)
Slijtring Brons
Motoras Roestvast staal
GlijringafdichtingSiliciumcarbide/siliciumcarbide, Koelmantel Roestvast staal
Elastomeren Perbunan NBR (Viton FPN optional)
Kabel H07RN8-F
DN 80 - SERIES - KEUZEOVERZICHT
DN 80
Gesloten enkelkanaalwaaier
80 mm Ø Kogeldoorlaat
2900 Omw/min
DN 80
Gesloten enkelkanaalwaaier
80 mm Ø Kogeldoorlaat
1450 Omw/min
DN 80
Vortex-waaier
80 mm Ø
Kogeldoorlaat
2900 Omw/min
DN 80
Vortex-waaier
80 mm Ø Kogeldoorlaat
1450 Omw/min
PAGINA 17
PAGINA 18
PAGINA 19
PAGINA 20
DN 100 - SERIES - KEUZEOVERZICHT
MXS23... -2 polig
DN 100
Gesloten enkelkanaalwaaier
80 mm Ø Kogeldoorlaat
2900 Omw/min
MXS23... -4 polig
DN 100
Gesloten enkelkanaalwaaier
80 mm Ø Kogeldoorlaat
1450 Omw/min
DN 100
Gesloten tweekanaalwaaier
80 mm Ø Kogeldoorlaat
1450 Omw/min
MXS24... -4 polig
DN 100
Gesloten enkelkanaalwaaier
100 mm Ø Kogeldoorlaat
1450 Omw/min
MXS24... -6 polig
DN 100
Gesloten enkelkanaalwaaier
100 mm Ø Kogeldoorlaat
960 Omw/min
VX24... -4 polig
DN 100
Vortex-waaier
100 mm Ø Kogeldoorlaat
1450 Omw/min
PAGINA 21
PAGINA 22
PAGINA 23
PAGINA 25
PAGINA 36
PAGINA 24
DN 150 - SERIES - KEUZEOVERZICHT
DN 150
Gesloten enkelkanaalwaaier
100 mm Ø Kogeldoorlaat
1450 Omw/min
DN 150
Gesloten enkelkanaalwaaier
100 mm Ø Kogeldoorlaat
960 Omw/min
DN 150
Gesloten tweekanaalwaaier
80 mm Ø Kogeldoorlaat
1450 Omw/min
DN 150
Gesloten tweekanaalwaaier
80 mm Ø Kogeldoorlaat
960 Omw/min
PAGINA 27
PAGINA 28
PAGINA 29
PAGINA 30
DN 80 -MXS13...-2 POLIG
Gesloten enkelkanaalwaaier
80 mm Ø Kogeldoorlaat
2900 Omw/min
POMPCAPACITEIT
Technische gegevens NATTE OPSTELLING Curve nr. Pomptype
a
b
c
d
i
j
(kW)
MXS1328-T72 (C)(Ex)11,0 9,518,8 120120
MXS1330-T82 (C)(Ex)13,0 11,522,2 123123
MXS1332-T82 (C)(Ex)13,011,522,2 123123
MXS1332-P92 (C)(Ex)16,014,427,0
MXS1334-P92 (C)(Ex)16,014,427,0
MXS1334-P102 (C)(Ex)22,019,636,9
(C)(Ex)22,019,636,9
MXS1338-P102 (C)(Ex)22,019,636,9
MXS1338-P122 (C)(Ex)28,025,446,3
Technische gegevens DROGE
Curve nr. Pomptype Motorvermogen P1 P2 (kW) (kW) Nominale stroom (A) Gewicht normaal (kg) Gewicht Ex (kg)
a
MXS1328-ET72 (Ex)10,5 9,520,1 146146
MXS1330-ET82 (Ex)12,7 11,522,7 146146
MXS1332-ET82 (Ex)12,711,522,7 146146
DN 80 -MXS13...-4 POLIG
Gesloten enkelkanaalwaaier
80 mm Ø Kogeldoorlaat
1450 Omw/min
Technische gegevens NATTE OPSTELLING Curve nr.
Pomptype
a
Motorvermogen P1 P2 (kW) (kW)
Nominale stroom (A) Gewicht normaal (kg) Gewicht Ex (kg)
MXS1328-C24 (Ex)1,71,33,3
(Ex)1,71,33,3
c MXS1332-D44 (Ex)3,42,66,2 80
d
e
f
g
h
i
j
k
MXS1334-D44 (Ex)3,42,66,2 80
MXS1336-D44 (Ex)3,42,66,2
MXS1338-D44 (Ex)3,42,66,2 82 82
MXS1340-T34 (Ex)3,42,95,8 117117
MXS1340-T44 (Ex)4,43,78,1 121121
MXS1342-T44 (Ex)4,43,78,1 121121
MXS1344-T44 (Ex)4,43,78,1 121121
MXS1344-T54 (Ex)5,95,09,9 131131
l MXS1346-T54 (Ex)5,95,09,9 131131
m
MXS1346-T64 (Ex) 7,7 6,513,1 134134
Technische gegevens DROGE OPSTELLING Curve nr. Pomptype Motorvermogen P1 P2 (kW) (kW) Nominale stroom (A) Gewicht normaal (kg) Gewicht Ex (kg)
a
MXS1328-ET34 (Ex)3,32,95,9 128128
b MXS1330-ET34 (Ex)3,32,95,9 128128
c
d
e
f
g
h
MXS1332-ET34 (Ex)3,32,95,9 128128
MXS1334-ET34 (Ex) 3,32,95,9 128128
MXS1336-ET34 (Ex)3,32,95,9 130130
MXS1338-ET34 (Ex)3,32,95,9 130130
MXS1340-ET34 (Ex)3,32,95,9 134134
MXS1340-ET44 (Ex)4,33,7
(Ex)6,15,010,2
Vortex-waaier
80 mm Ø Kogeldoorlaat
2900 Omw/min
POMPCAPACITEIT
Technische gegevens NATTE OPSTELLING Curve nr. Pomptype
Motorvermogen P1 P2 (kW) (kW) Nominale stroom (A) Gewicht normaal (kg) Gewicht Ex (kg)
a V1332-T62 (Ex) 7,5 6,413,09191
b V1333-T62 (Ex) 7,5 6,413,09191
c V1334-T62 (Ex) 7,5 6,413,09191
d V1335-T72 (Ex) 11,09,518,8 103103
e V1337-T72 (Ex) 11,09,518,8 103103
f V1339-T82 (Ex) 13,011,522,2 108108
g V1342-P102 (Ex)22,019,636,9 176 188
h V1343-P102 (Ex)22,019,636,9 176 188
i V1344-P122 (Ex)28,025,446,3 196 208
j V1345-P122 (Ex)28,025,446,3 196 208
Technische gegevens DROGE OPSTELLING Curve nr. Pomptype Motorvermogen P1 P2 (kW) (kW) Nominale stroom (A) Gewicht normaal (kg) Gewicht Ex (kg)
a V1332-ET62 (Ex) 7,3 6,412,4 119119
b V1333-ET62 (Ex) 7,3 6,412,4 119119
c V1334-ET62 (Ex) 7,3 6,412,4 119119 d V1335-ET72 (Ex)10,59,520,1 139139 e V1337-ET72 (Ex)10,59,520,1 139139 f V1339-ET82 (Ex)12,711,522,7 139139
V1345-PU122 (Ex)28,025,446,3208220
Vortex-waaier
80 mm Ø Kogeldoorlaat 1450 Omw/min
POMPCAPACITEIT
Technische gegevens NATTE OPSTELLING Curve nr. Pomptype
Motorvermogen P1 P2 (kW) (kW)
Nominale stroom (A)
Gewicht normaal (kg)
Gewicht Ex (kg)
a V1334-C24 (Ex) 1,71,33,36364
b V1336-C24 (Ex) 1,71,33,36364
c V1344-D44 (Ex) 3,42,66,26667
d V1346-D44 (Ex) 3,42,66,26667
e VX1345-T44 (Ex) 4,43,7 7,5 105105
f VX1345-T54 (Ex) 5,95,09,9 118118
g VX1346-T54 (Ex) 5,95,09,9 118118
h VX1346-T64 (Ex) 7,7 6,513,1 121121
MOTORVERMOGEN
Technische gegevens DROGE OPSTELLING Curve nr. Pomptype
Motorvermogen P1 P2 (kW) (kW)
Nominale stroom (A)
Gewicht normaal (kg)
Gewicht Ex (kg)
a V1334-ET34 (Ex) 3,32,95,9 121121
b V1336-ET34 (Ex) 3,32,95,9 121121 c V1344-ET34 (Ex) 3,32,95,9 122122
VX1345-ET44 (Ex)4,33,7 7,3 122122
VX1345-ET54 (Ex)6,15,010,2 122122 g VX1346-ET54 (Ex)6,15,010,2 122122
VX1346-ET64 (Ex) 7,4 6,513,4 139139
DN 100 -MXS23...-2 POLIG
Gesloten enkelkanaalwaaier
80 mm Ø Kogeldoorlaat
2900 Omw/min
Technische gegevens NATTE OPSTELLING Curve nr. Pomptype Motorvermogen P1 P2 (kW) (kW)
a
b
c
d
e
f
g
h
i
j
MXS2328-T72 (Ex)11,09,518,8 120120
MXS2330-T82 (Ex)13,011,522,2 123123
MXS2332-T82 (Ex)13,011,522,2 123123
MXS2332-P92 (Ex)16,014,427,0
MXS2334-P92 (Ex)16,014,427,0
MXS2334-P102 (Ex)22,019,636,9
MXS2336-P92 (Ex)16,014,427,0
MXS2336-P102 (Ex)22,019,636,9
MXS2338-P102 (Ex)22,019,636,9 180 192
MXS2338-P122 (Ex)28,025,446,3 198 210 k
l
m
n
MXS2340-F152 38,035,059,4383383
MXS2341-F152 38,035,059,4383383
MXS2342-F152 38,035,059,4383383
MXS2344-F152 38,035,059,4383383
o MXS2345-F162 43,040,067,5390390
p
MXS2346-F162 43,040,067,5390390
Technische gegevens
Curve nr. Pomptype Motorvermogen P1 P2 (kW) (kW) Nominale stroom (A) Gewicht normaal (kg) Gewicht Ex (kg)
a
b
MXS2328-ET72 (Ex)10,59,520,1 146146
MXS2330-ET82 (Ex)12,711,522,7 146146
c MXS2332-ET82 (Ex)12,711,522,7 146146 d
MXS2332-PU92 (Ex) 16,014,427,0 189 201 e MXS2334-PU92 (Ex)16,014,427,0 189 201 f MXS2334-PU102 (Ex)22,019,636,9 189 201
g
h
MXS2336-PU92 (Ex)16,014,427,0 191 203
MXS2336-PU102 (Ex)22,019,636,9 191 203 i
MXS2338-PU102 (Ex)22,019,636,9 191 203
43,040,067,5 416416
DN 100 -MXS23...-4 POLIG
Gesloten enkelkanaalwaaier
80 mm Ø Kogeldoorlaat
1450 Omw/min
POMPCAPACITEIT
Technische gegevens NATTE OPSTELLING Curve nr.
Pomptype
a
b
c
d
e
f
g
h
Motorvermogen P1 P2 (kW) (kW)
Nominale stroom (A)
Gewicht normaal (kg)
Gewicht Ex (kg)
MXS2328-C24 (Ex)1,71,33,3 7474
MXS2330-C24 (Ex)1,71,33,3 7474
MXS2332-D44 (Ex)3,42,66,28080
MXS2334-D44 (Ex)3,42,66,28080
MXS2336-D44 (Ex)3,42,66,28282
MXS2338-D44 (Ex) 3,42,66,28282
MXS2340-T34 (Ex)3,42,95,8 118118
MXS2340-T44 (Ex)4,43,78,1 122122
i MXS2342-T44 (Ex)4,43,78,1 122122
j
k
MXS2344-T44 (Ex)4,43,78,1 122122
MXS2344-T54 (Ex) 5,95,09,9 132132
l MXS2346-T54 (Ex)5,95,09,9 132132
m
n
MXS2346-T64 (Ex) 7,7 6,513,1 135135
MXS2350-T64 (Ex) 7,7 6,513,1 142142
o MXS2351-T64 (Ex) 7,7 6,513,1 142142
p MXS2351-ET74 (Ex)9,88,516,8 168168
q
MXS2352-ET74 (Ex)9,88,516,8 168168
MOTORVERMOGEN
Technische gegevens DROGE OPSTELLING Curve nr. Pomptype Motorvermogen P1 P2 (kW) (kW) Nominale stroom (A) Gewicht normaal (kg) Gewicht Ex (kg)
a
MXS2328-ET34 (Ex)3,32,95,9 128128
b MXS2330-ET34 (Ex)3,32,95,9 128128
c MXS2332-ET34 (Ex)3,32,95,9 128128
d MXS2334-ET34 (Ex)3,32,95,9 128128
e MXS2336-ET34 (Ex)3,32,95,9 130130
f MXS2338-ET34 (Ex)3,32,95,9 130130
g MXS2340-ET34 (Ex)3,32,95,9 135135
h
i
MXS2340-ET44 (Ex)4,33,7 7,3 135135
MXS2342-ET44 (Ex)4,33,7 7,3 135135
j MXS2344-ET44 (Ex)4,33,7 7,3 135135
k
MXS2344-ET54 (Ex)6,15,010,2 135135
l MXS2346-ET54 (Ex)6,15,010,2 135135
(Ex)
DN 100 -KX23...-4 POLIG
Geschlossenes Zweikanalrad
80 mm Ø Kogeldoorlaat
1450 Omw/min
Technische gegevens NATTE OPSTELLING Curve nr. Pomptype
Motorvermogen P1 P2 (kW) (kW)
Nominale stroom (A)
Gewicht normaal (kg)
Gewicht Ex (kg)
a KX2360-F114 (Ex)25,022,044,0429429
b KX2360-F124 (Ex)29,125,651,4451451
c KX2362-F124 (Ex)29,125,651,4452452
d KX2362-F134 (Ex)32,829,259,0467467
e KX2364-F124 (Ex)29,125,651,4453453
f KX2364-F134 (Ex)32,829,259,0468468
g KX2366-F134 (Ex)32,829,259,0469469
h KX2366-F144 (Ex) 37,133,067,1484484
i KX2368-F144 (Ex) 37,133,067,1485485
j KX2368-G154 (Ex)41,137,470,4502502
k KX2370-G144 (Ex)37,133,067,1486486
l KX2370-G154 (Ex)41,137,470,4503503
m KX2372-G154 (Ex)41,137,470,4504504
n KX2372-G174 (Ex)50,146,184,3532532
Technische gegevens DROGE OPSTELLING Curve nr. Pomptype Motorvermogen P1 P2 (kW) (kW) Nominale stroom (A) Gewicht normaal (kg) Gewicht Ex (kg)
a KX2360-FU114 (Ex)25,022,044,0450450 b KX2360-FU124 (Ex)29,125,651,4477477 c KX2362-FU124 (Ex)29,125,651,4478478 d KX2362-FU134 (Ex)32,829,259,0493493 e KX2364-FU124 (Ex)29,125,651,4479479 f KX2364-FU134 (Ex)32,829,259,0494494 g KX2366-FU134 (Ex)32,829,259,0495495 h KX2366-FU144 (Ex)37,133,067,1 510510 i KX2368-FU144 (Ex)37,133,067,1 511511 j KX2368-GU154 (Ex)41,137,470,4528528
KX2370-GU144 (Ex)37,133,067,1 512512
(Ex)41,137,470,4529529 m KX2372-GU154 (Ex)41,137,470,4530530
KX2372-GU174 (Ex)50,146,184,3561561
DN 100 -MXS24...-4 POLIG
Gesloten enkelkanaalwaaier
100 mm Ø Kogeldoorlaat
1450 Omw/min
POMPCAPACITEIT
Pomptype
Technische gegevens NATTE OPSTELLING Curve nr.
a
b
c
d
e
f
g
h
i
j
k
l
m
Motorvermogen P1 P2 (kW) (kW)
Nominale stroom (A)
Gewicht normaal (kg)
Gewicht Ex (kg)
MXS2432-T34 (Ex)3,42,95,8 102102
MXS2436-T34 (Ex)3,42,95,8 104104
MXS2438-T34 (Ex)3,42,95,8 104104
MXS2438-T44 (Ex)4,43,7 7,5 108108
MXS2442-T44 (Ex)4,43,7 7,5 129129
MXS2442-T54 (Ex)5,95,09,9 139139
MXS2444-T54 (Ex)5,95,09,9 139139
MXS2446-T54 (Ex)5,95,09,9 139139
MXS2446-T64 (Ex) 7,7 6,513,1 142142
MXS2450-ET74 (Ex)9,88,516,8 184184
MXS2450-P84 (Ex)14,012,223,0209221
MXS2454-P84 (Ex)14,012,223,0209221
MXS2457-P84 (Ex)14,012,223,0209221
n MXS2457-P94 (Ex) 17,0 14,628,8209221
o MXS2460-P94 (Ex) 17,0 14,628,8209221
p
MXS2460-P104 (Ex)22,019,336,5231243
MOTORVERMOGEN
Technische gegevens DROGE OPSTELLING Curve nr. Pomptype Motorvermogen P1 P2 (kW) (kW) Nominale stroom (A) Gewicht normaal (kg) Gewicht Ex (kg)
a
MXS2432-ET34 (Ex)3,32,95,9 138138
b MXS2436-ET34 (Ex)3,32,95,9 138138
c MXS2438-ET34 (Ex)3,32,95,9 138138
d MXS2438-ET44 (Ex)4,33,7 7,3 138138
e MXS2442-ET44 (Ex)4,33,7 7,3 142142
f MXS2442-ET54 (Ex)6,15,010,2 142142
g MXS2444-ET54 (Ex)6,15,010,2 142142
h MXS2446-ET54 (Ex)6,15,010,2 142142 i
MXS2446-ET64 (Ex) 7,4 6,513,4 160160 j
MXS2450-ET74 (Ex)9,88,516,8 184184 k MXS2450-PU84 (Ex)14,012,223,0
DN 100 -MXS24...-6 POLIG
Gesloten enkelkanaalwaaier
100 mm Ø Kogeldoorlaat
960 Omw/min
POMPCAPACITEIT
Technische gegevens NATTE OPSTELLING Curve nr.
Pomptype
a
b
c
d
e
f
g
h
i
j
Motorvermogen P1 P2 (kW) (kW)
Nominale stroom (A)
Gewicht normaal (kg)
Gewicht Ex (kg)
MXS2436-T36 (Ex)3,02,35,4 104104
MXS2438-T36 (Ex)3,02,35,4 104104
MXS2444-T26 (Ex)2,11,64,0 125125
MXS2446-T36 (Ex)3,02,35,4 125125
MXS2450-T46 (Ex)4,03,1 7,3 145145
MXS2454-T46 (Ex)4,03,1 7,3 145145
MXS2454-T56 (Ex)5,04,09,6 155155
MXS2457-T56 (Ex)5,04,09,6 155155
MXS2457-T66 (Ex)6,04,911,5 158158
MXS2460-T66 (Ex)6,04,911,5 158158
Technische gegevens DROGE OPSTELLING
Curve nr.
Pomptype
a
Motorvermogen P1 P2 (kW) (kW) Nominale stroom (A) Gewicht normaal (kg) Gewicht Ex (kg)
MXS2436-ET36 (Ex)2,72,34,9 156156
b MXS2438-ET36 (Ex)2,72,34,9 156156
c
d
MXS2444-ET26 (Ex)1,81,63,8 160160
MXS2446-ET36 (Ex)2,72,34,9 160160
e MXS2450-ET46 (Ex)3,63,16,6 184184 f MXS2454-ET46 (Ex)3,63,16,6 184184
MXS2454-ET56 (Ex)4,74,08,3 184184 h
MXS2457-ET56 (Ex)4,74,08,3 184184
MXS2457-ET66 (Ex)5,94,910,3 184184
(Ex)5,94,910,3 184184
DN 100 -VX24...-4 POLIG
POMPCAPACITEIT
Technische gegevens NATTE OPSTELLING Curve nr. Pomptype
a
Motorvermogen P1 P2 (kW) (kW)
Nominale stroom (A)
Gewicht normaal (kg)
Gewicht Ex (kg)
VX2436-D54 (Ex) 4,03,2 7,3 7878
b VX2439-D54 (Ex) 4,03,2 7,3 7878
c VX2440-T54 (Ex) 5,95,09,9 123123
d VX2442-T54 (Ex) 5,95,09,9 123123
e VX2442-T64 (Ex) 7,7 6,513,1 126126
f VX2444-T64 (Ex) 7,7 6,513,1 126126
g VX2444-ET74 (Ex)9,88,516,8 144144
h VX2446-ET74 (Ex)9,88,516,8 144144
i VX2446-P84 (Ex)14,012,223,0 177 189 j VX2452-P84 (Ex)14,012,223,0205 217
k VX2454-P84 (Ex)14,012,223,0205 217
l VX2454-P94 (Ex) 17,0 14,628,8205 217 m VX2456-P94 (Ex) 17,0 14,628,8205 217
n VX2456-P104 (Ex)22,019,336,5227239
o VX2458-P94 (Ex) 17,0 14,628,8205 217
p VX2458-P104 (Ex)22,019,336,5227239
MOTORVERMOGEN
Technische gegevens DROGE OPSTELLING Curve nr. Pomptype Motorvermogen P1 P2 (kW) (kW) Nominale stroom (A) Gewicht normaal (kg) Gewicht Ex (kg)
a VX2436-ET44 (Ex)4,33,7 7,3 123123
b VX2439-ET44 (Ex)4,33,7 7,3 123123
c VX2440-ET54 (Ex)6,15,010,2 126126
d VX2442-ET54 (Ex)6,15,010,2 126126
e VX2442-ET64 (Ex) 7,4 6,513,4 144144 f VX2444-ET64 (Ex) 7,4 6,513,4 144144
g VX2444-ET74 (Ex)9,88,516,8 144144
h VX2446-ET74 (Ex)9,88,516,8 144144 i VX2446-PU84 (Ex)14,012,223,0 187 199
VX2452-PU84 (Ex)14,012,223,0 215 227
VX2454-PU84 (Ex)14,012,223,0 215 227
VX2454-PU94 (Ex) 17,0 14,628,8 215
Gesloten enkelkanaalwaaier
Technische gegevens NATTE OPSTELLING Curve nr. Pomptype Motorvermogen P1 P2 (kW) (kW) Nominale stroom (A) Gewicht normaal (kg) Gewicht Ex (kg)
a
b
c
d
e
f
g
h
i
j
k
MXS3450-ET74 (Ex) 9,88,516,8202202
MXS3450-P84 (Ex)14,012,223,0227239
MXS3454-P84 (Ex)14,012,223,0227239
MXS3457-P94 (Ex) 17,0 14,628,8227239
MXS3457-P104 (Ex)22,019,336,5249261
MXS3460-P94 (Ex) 17,0 14,628,8227239
MXS3460-P104 (Ex)22,019,336,5249261
MXS3468-F114 (Ex)25,022,044,0388388
MXS3470-F124 (Ex)29,125,651,4 410410
MXS3472-F134 (Ex)32,829,259,0420420
MXS3474-F144 (Ex)37,133,067,1430430
Technische gegevens DROGE OPSTELLING Curve nr. Pomptype Motorvermogen P1 P2 (kW) (kW) Nominale stroom (A) Gewicht normaal (kg) Gewicht Ex (kg)
a
MXS3450-ET74 (Ex) 9,88,516,8202202
b MXS3450-PU84 (Ex)14,012,223,0237249
c
d
e
f
g
h
MXS3454-PU84 (Ex)14,012,223,0237249
MXS3457-PU94 (Ex) 17,0 14,628,8237249
MXS3457-PU104 (Ex)22,019,336,5262 274
MXS3460-PU94 (Ex) 17,0 14,628,8237249
MXS3460-PU104 (Ex)22,019,336,5262 274
MXS3468-FU114 (Ex)25,022,044,0409409
MXS3470-FU124 (Ex)29,125,651,4436436
MXS3472-FU134 (Ex)32,829,259,0436436
MXS3474-FU144 (Ex)37,133,067,1456456
DN 150 -MXS34...-6 POLIG
Gesloten enkelkanaalwaaier
Technische gegevens NATTE OPSTELLING Curve nr. Pomptype
a
b
c
d
e
f
g
h
Motorvermogen P1 P2 (kW) (kW)
Nominale stroom (A)
Gewicht normaal (kg)
Gewicht Ex (kg)
MXS3450-P76 (Ex)9,0 7,3 16,3222234
MXS3454-P76 (Ex)9,0 7,3 16,3222234
MXS3457-P76 (Ex)9,0 7,3 16,3222234
MXS3460-P76 (Ex)9,0 7,3 16,3222234
MXS3468-P76 (Ex)9,0 7,3 16,3267279
MXS3470-P76 (Ex)9,0 7,3 16,3267279
MXS3472-P86 (Ex)12,010,022,4284297
MXS3474-P86 (Ex)12,010,022,4284297
Technische gegevens DROGE OPSTELLING Curve nr. Pomptype Motorvermogen P1 P2 (kW) (kW) Nominale stroom (A) Gewicht normaal (kg) Gewicht Ex (kg) a
MXS3454-PU76 (Ex)9,0 7,3 16,3222234
MXS3450-PU76 (Ex)9,0 7,3 16,3222234 b
MXS3457-PU76 (Ex)9,0 7,3 16,3222234
MXS3460-PU76 (Ex)9,0 7,3 16,3222234
(Ex)9,0 7,3 16,3267279
(Ex)9,0 7,3 16,3267279
(Ex)12,010,022,4284297
(Ex)12,010,022,4284297
DN 150 -K33...-4 POLIG
Geschlossenes Zweikanalrad
80 mm Ø Kogeldoorlaat
1450 Omw/min
POMPCAPACITEIT
c K3356-P104 (Ex)
d K3358-P104 (Ex) 22,019,336,5234246
e K3360-F124 (Ex) 29,125,651,4 418418
f K3362-F124 (Ex) 29,125,651,4 418418
g K3362-F134 (Ex) 32,829,259,0428428
h K3364-F134 (Ex) 32,829,259,0428428
i K3364-F144 (Ex) 37,133,067,1449449
j K3366-F144 (Ex) 37,133,067,1449449
k K3366-G154 (Ex) 41,137,470,4486486
l K3368-G154 (Ex) 41,137,470,4486486
m K3370-G174 (Ex) 50,146,184,3528528
MOTORVERMOGEN
Technische gegevens
DROGE OPSTELLING Curve nr. Pomptype Motorvermogen P1 P2 (kW) (kW)
Nominale stroom (A) Gewicht normaal (kg) Gewicht Ex (kg)
a K3352-PU94 (Ex) 17,0 14,628,8224236
b K3354-PU94 (Ex) 17,0 14,628,8224236
c K3356-PU104 (Ex)22,019,336,5244256
d K3358-PU104 (Ex)22,019,336,5244256
e K3360-FU124 (Ex)29,125,651,4444493
f K3362-FU124 (Ex)29,125,651,4444493
g K3362-FU134 (Ex)32,829,259,0454503
h K3364-FU134 (Ex)32,829,259,0454503
i K3364-FU144 (Ex)37,133,067,1475524
j K3366-FU144 (Ex)37,133,067,1475524
k K3366-GU154 (Ex)41,137,470,4 512 555
l K3368-GU154 (Ex)41,137,470,4 512 555
m K3370-GU174 (Ex)50,146,184,3557 610
DN 150 -K33...-6 POLIG
Geschlossenes Zweikanalrad
80 mm Ø Kogeldoorlaat
960 Omw/min
POMPCAPACITEIT
Technische gegevens
OPSTELLING Curve nr. Pomptype
Motorvermogen P1 P2 (kW) (kW) Nominale stroom (A) Gewicht normaal (kg) Gewicht Ex (kg)
K3366-P96 (Ex)
MOTORVERMOGEN
K3366-PU96 (Ex) 16,013,629,4288300 b K3368-PU96 (Ex) 16,013,629,4288300 c K3370-PU96 (Ex) 16,013,629,4288300
TOEBEHOREN
1
Automatisch koppelingssysteem, bestaande uit koppelingsvoetbocht, koppelingstegenflens en geleidestangconsole
Uitvoering (materiaal):
- Gietijzer
- Gietijzer, geleidestangconsole van roestvrij staal
- volledig roestvast staal
B Automatisch koppelingssysteem, bestaande uit koppelingsvoetstuk, koppelingstegenflens en geleidestangconsole
Tussenconsole voor het verlengen van geleidestangen
- Gietijzer
- Roestvrij staal
D Geleidestangen
KK 80/80
KK 80/100
KK 100/100
KK 100/80
KK 150/150
KK 150/100
KK 200/150
KKR 80/80
KKR 80/100
KKR 100/100
KKR 100/80
KKR 150/150
KKR 150/100
KKR 200/150
KKC 80/80
KKC 100/100
KKC 150/150
KS 80/100
KS 100/100
KS 150/150
KS 200/150
DN 80
DN 80 / DN 100 DN 100 DN 100 / DN 80 DN 150 DN 150 / DN 100 DN 200 / DN 150 8604025
DN 80 DN 80 / DN 100 DN 100 DN 100 / DN 80 DN 150 DN 150 / DN 100 DN 200 / DN 150 8604026
80 DN 100 DN 150
DN 80 / DN 100 DN 100 DN 150 DN 200 / DN 150
1½“ voor DN 100 2“ voor DN 150 2½“ voor DN 200
1½“ voor DN 80 1½“ voor DN 100 2“ voor DN 150
7322931
7320121A 7322911
Geleidingsbuizen (A4 roestvrij staal) voor koppelingssystemen in overeenkomstige afmetingen en lengtes van 3 m en 6 m op aanvraag
F Ketting
- Ophaalketting, RVS 316, overname ogen (gecertificeerd)
G Schakel
- Roestvrij staal AISI316 (A4) 0,4 T-S BREEDTE 21mm, met splitpen Draagvermogen 400 kg, getest
Lengte 2 m
Lengte 3 m
Lengte 4 m
Lengte 5 m
Lengte 6 m
TOEBEHOREN
Stationaire natte opstelling met koppelingssysteemTransportable Natte opstelling Stationaire droge opstelling verticaal Stationaire droge opstelling horizontaal
Schakel
- Roestvrij staal AISI316 (A4) 1,25 T-S BREEDTE 25mm, met splitpen Draagvermogen 1250 kg, getest
H 90° bochtstuk, staal
- met 2 flenzen (Q-stuk)
- of verenigingsstuk voor drukleiding bij dubbele pompstations met 3 flenzen, uitlaat horizontaal (ook leverbaar met verticale uitlaat) met schroeven en afdichting
I
Drukleiding
- met 2 flenzen (FF-stuk), 1 m lang, 1 set schroeven en afdichting
Drukleiding, staal
- Verlengstuk, per meter
DN 80
100
150
DN 80 / 80 / 80
80 / 100 / 80
100 / 100 / 100
100 / 125 / 100
100 / 150 / 100
150 / 150 / 150
200 / 200 / 200 op aanvraag
DN 80
100
125
150
200
80
100
125
150
200
- Verloopstuk (FFR-stuk) met 2 flenzen op aanvraag
J Balkeerklep, gietijzer
- met flens, PN 10
K Schuifafsluiter, gietijzer
- met 2 flenzen PN 10
L Bodemring - tot 16,9 kW (P2) - vanaf 17,0 kW (P2)
M Aansluitbocht
- met flens en slangaansluiting - 1 set schroeven en afdichting
N 90° aansluitknie, -staal - -roestvast staal
80
100
125
80
100
125
TOEBEHOREN
Draadflens, staal
Aansluitbocht
- met flens en buitendraad - 1 set schroeven en afdichting
O Vaste STORZ-koppeling, Aluminium met binnendraad
P STORZ-slangkoppeling, Aluminium
STORZ-verloopstuk, Aluminium
Q Kunststof spiraalslang (binnen Ø in mm))
Slangen met geïntegreerde drukkoppelingen op aanvraag
R Slangklemmen
S Pompstaander met 2 flenzen,
- met 2 flenzen
- 1 set schroeven en afdichting
Pompstaander
- met zuigleidingsbocht, reinigingsopening - 1 set schroeven en afdichting
Set, schroeven (8 st.) met afdichting - verzinkt
- Roestvast staal
Leidingen, armaturen van roestvast staal op verzoek. Elektrische en elektronische schakelinstallaties voor pompen en pompstations met toebehoren compleet gebruiksklaar, zie speciale brochures. Afvalwaterschachten van beton of kunststof voor complete pompstations, zie speciale brochures. Nr. Aanduiding
TVS 100 A-R (tot 18 kW)
TVS 100 A-R
TVS 150 A-R
TVS 150-R
TVS 150/200 A-R
TVS 150/200-R
T 70-90-13 S100 / 20 GBS 112-121/25 GBS 168-174/30
OPMERKINGEN

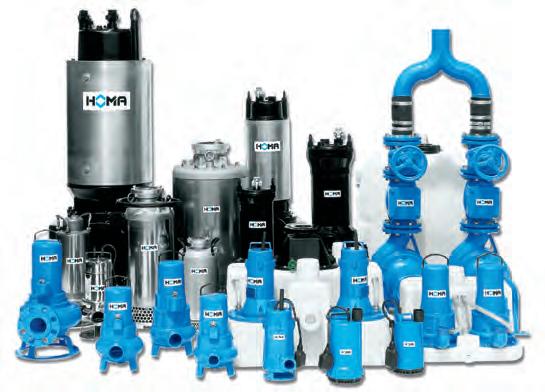

Het HOMA-leveringsprogramma
Vuilwater-dompelpompen
Bouwpompen
Brandweer-dompelpompen
Bronpompen
Afvalwater-dompelpompen
Dompelpompen met snijmechanisme
Vuilwater-opvoerinstallaties
Afvalwater-opvoerinstallaties
Complete pompstations
Roerwerken
Bassinreinigingssystemen
Tuinpompen en huishoudwaterautomaten
Propellerpompen
Schakel- en besturingskasten
HOMA Pumpenfabrik GmbH
Industriestraße 1 53819 Neunkirchen-Seelscheid
Wereldwijd in gebruik
HOMA pompen en installaties zijn in meer dan 100 landen wereldwijd in gebruik – bij talloze grote en kleine projecten van zeer uiteenlopende aard, bijvoorbeeld de Palm Islands in Dubai. Ze voldoen aan alle internationale veiligheids- en productienormen en zijn gecertificeerd door de verantwoordelijke overheidsinstanties of particuliere instanties op het gebied van afvoer van afvalwater. Deze hoge normen continu garanderen en voortdurend verder ontwikkelen, dat is een van onze belangrijkste doelstellingen.
Telefon: +49(0)2247/702-0 Fax: +49(0)2247/702-44 e-Mail: info@homa-pumpen.de Internet: www.homa-pumpen.de
Homa Pompen BV
Techniekweg 16 - 18 4207 HD Gorinchem
Telefoon: 0183-622212 Fax: 0183-620193
E-Mail: info@homapompen.nl Internet: www.homapompen.nl
Netwerk van verkoop- en servicevertegenwoordigingen
HOMA begeleidt klanten met een uitgebreid netwerk van competente verkoop- en servicevertegenwoordigingen. Bovendien ondersteunt HOMA de planning en selectie van pompen met de speciaal ontwikkelde software HOP.SEL – gratis verkrijgbaar op internet.
