DAS JODA®

Dort wo Form, Funktion und jeder Zentimeter zählt, wird diese elegante Flachdach-Lösung überzeugen. Die Carports glänzen mit genauso platzsparenden, wie wartungsfreien Stützen (schlanke 10 x 10 cm, verzinkt nach DIN EN ISO 1461) aus 4 mm starkem Stahl! Die Konstruktion mit weniger Pfosten und frei von störenden Kopfbändern lässt beim Einparken mehr Platz! Bestechend modernes Design: Statten Sie dieses Carport mit Softline-Rundkanten-Profil-Wänden aus, integrieren Sie optional einen Geräteraum. Genau aufeinander abgestimmte Bauteile bilden zusammen eine echte „Visitenkarte“ am Haus. Auf Anfrage baut Joda® Ihren neuen Carport auch individuell nach Ihrer Grundstückssituation.

Planen Sie die Holzblende breiter, schmaler oder mit anderen Materialien.

Gestalten Sie Ihr Carport auch farbig individuell. Die Pfosten stehen pulverbeschichtet in RAL- Farben auf Anfrage zur Verfügung. Optional bei Gefällesituationen: Pfosten für Köcherfundament gegen Aufpreis möglich.

Andere umlaufende Blenden auf Anfrage möglich!

Praktische Ergänzung finden die Joda® Standard-Bausätze z. B. mit integrierten Räumen. Die Wandelemente bestehen aus Softline-Rundkanten-Profil-Brettern. Lichtbänder aus bruchsicherem Kunststoff.

WICHTIG!

Ein nachträglicher Einbau eines Geräteraumes ist bei den Stahlstützen-Carports nicht möglich. Bitte berücksichtigen Sie dies bei Ihrer Planung. Den Lieferumfang eines Komplettbausatzes

1 Stahl-Pfosten/Eisen feuerverzinkte Stahlstützen aus 100 x 100 mm Vierkantprofil mit Kopf- und Fußplatte zum Aufdübeln. Je nach Typ unterschiedlich weite Pfostenabstände. Pro Pfosten werden 4x Fixanker W-FAZ/A4 Edelstahl benötigt (bauseits)

2 Pfetten großzügig dimensioniert: massive Pfetten. Für eine einfache Montage sind die Pfetten bereits ausgeklinkt

3 Sattelbalken diese sind ebenfalls massiv ausgeführt und für die Montage ausgeklinkt (Pfosten-Kopfplatte)

4 Stirnbretter umlaufende Holzblende bestehend aus Glattkantbrettern

5 Holzblende vordere, hintere und seitliche Holzblenden bestehend aus gefasten Glattkantbrettern

6 7 Rinne, Fallrohr integrierter Wasserablauf in der Mitte des Flachdaches: innenliegende Carportrinne, bei „M“ und „L“, bei „K“ an der Rückseite, Material: PVC-Braun. Entwässerung bis Oberkante Erdreich bzw. Pflasterfläche. Nur T: Kastenrinne kann bei Starkregen überlaufen. Bei Flachdachcarports ab 6 m Breite statt PVC-Rinne EPDM-Folienrinne empfohlen

8 Zubehörpaket und Montageanleitung

9 Trapezprofil aus Stahl das ist das Standard-Dach. Eine weitere Bedachung ist die EPDM-Folie Bedachnung, inklusive Kleber und Dachablauf

Explosions-Detail: Flachdach mit Trapezplatten und mittig innenliegender Kastenrinne bei „L“ und „M“, bei „K“ Endrinne sowie Pfosten aus Eisen, feuerverzinkt

WEITERE EXTRAS?

Ihr Joda®Fachberater hilft Ihnen gerne weiter. Fachhändler finden Sie auch unter www.joda.de

FLENSBURG

· für geringen Platzbedarf

Anzahl und Abstand der Stahlstützen ändern sich mit einem Geräteraum. Andere umlaufende Blenden auf Anfrage möglich! genaue Beschreibung zu den Geräteräumen ab Seite 62

Erläuterung Bedachungsmöglichkeiten:

T *mit hellgrauen Stahl-Trapezplatten, Unterseite mit tropfhemmendem Filz. Bitte achten Sie beim Einbau von Wandelementen auf ausreichend Durchlüftung und „Spritzwasser-Abstand“

Anzahl und Abstand der Stahlstützen ändern sich mit einem Geräteraum. Andere umlaufende Blenden auf Anfrage möglich!

Beschreibung zu den Geräteräumen ab Seite 62

Alle Preise ohne Geräteräume. Weitere Informationen zu den unterschiedlichen Bedachungsmöglichkeiten finden Sie ab Seite 10. Carport-Planer: siehe ab Seite 12.

F wartungsfreies Foliendach mit begehbarer EPDM-Folie (1,5 mm stark), Fasebrettern (22,5 mm) und Foliendachablauf. Diese Variante empfehlen wir bei geschlossenen Carports

· mit viel Parkraum für Zwei

Modell

HOLZARTEN Classic Kiefer F 04

Erläuterung Bedachungsmöglichkeiten:

KDI

Lärche Master Fichte-KVH Perfect Fichte-Leimholz Select Fichte-Leimholz genaue Beschreibung zu den Geräteräumen ab Seite 62

Anzahl und Abstand der Stahlstützen ändern sich mit einem Geräteraum. Andere umlaufende Blenden auf Anfrage möglich!

T *mit hellgrauen Stahl-Trapezplatten, Unterseite mit tropfhemmendem Filz. Bitte achten Sie beim Einbau von Wandelementen auf ausreichend Durchlüftung und „Spritzwasser-Abstand“

F wartungsfreies Foliendach mit begehbarer EPDM-Folie (1,5 mm stark), Fasebrettern (22,5 mm) und Foliendachablauf. Diese Variante empfehlen wir bei geschlossenen Carports

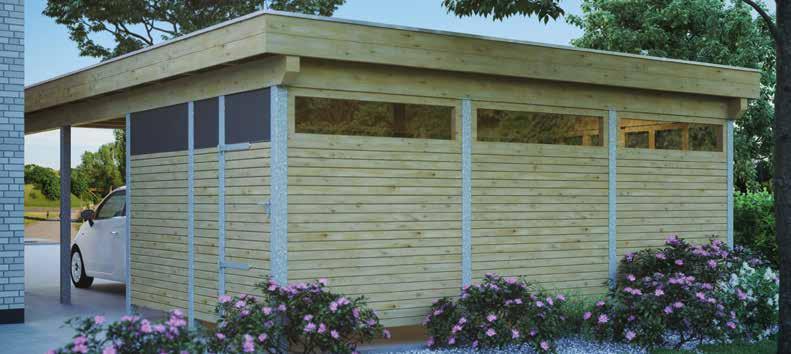

Optional integrierter Geräteraum mit 0,85 m breiter Tür und Lichtband auf der Rückseite

Befestigungslaschen für die Wandelemente sind bereits an den Pfosten angeschweißt

Beplankung an der Seite der Wandelemente mit 19,5 x 96 mm Softline Rundkanten-Profilbrettern, auf massiver Rahmen-Unterkonstruktion

WICHTIG!

Türbandkloben und Schließblech sind ebenfalls am Pfosten verschweißt, deswegen bei Bestellung bitte Lage und Anschlagsrichtung der Tür angeben!

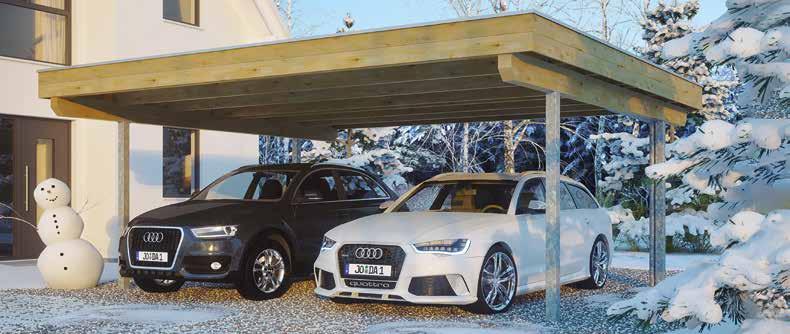

Gerade die Konzentration aus weniger kann mehr ergeben... Mehr Freiheit beim Einparken, mehr Style fürs Auge und mehr Komfort beim Ein- und Aussteigen! Das inspirierend filigrane 4-Pfosten-Joda ® Carport setzt einen neuen souveränen Standard - elegant, stabil, bequem. Eine selbstverständlich praktische Stellplatz-Lösung, die sogar mit weniger sichtbarer Verschraubung auskommt.

Weniger Pfosten bedeuten angenehm freien Zugang, auch seitlich! 440 cm weite Pfosten-Abstände machen den Aus- und Einstieg ins Auto deutlich bequemer.

Die schmalere Blende (umlaufend, 195 mm hoch) wirkt elegant & pur. Im Zusammenspiel mit den geschrägten Balken & Pfetten wirkt das moderne Tragwerk als ausgewogene Einheit. Weniger sichtbare Verschraubung dank SPAX® Vollgewinde.

Weniger Wartung – das robuste MassivholzFlachdach mit dauerhaft elastischer EPDM–Folie ist simpel zu verarbeiten, überzeugt schlicht mit Wartungsfreiheit.

Weniger Montageaufwand, ein vorgefertigter Joda® Komplett-Bausatz inklusive SPAX® – mit WIROX-Oberfläche (außergewöhnlich beständige Verschraubungen exklusiv mit SPAX® -International).

Für alle unsere Joda® -Carports ist ein CMS-Stützenanker notwendig! Wandelemente sind hier statisch nicht möglich. Den Lieferumfang eines Komplettbausatzes finden Sie auf der rechten Seite.

1 Pfosten gehobelt und gefast, 140 x 140 x 2.000 mm. LängsPfosten-Abstand ca. 440 cm. Montage erfolgt mit CMSStützenfuß

2 Sattelbalken und Pfetten großzügig dimensioniert: massive Sattelbalken und Pfetten. Für eine einfache Montage sind die Pfosten und die Pfetten bereits vorgeschnitten

3 Kopfbänder

Prägnant: massive Kopfbänder 115 x 115 mm zur Längsund Queraussteiffung geben extra Halt. Auch hier gilt: einfache Montage dank vorgefertigter Hölzer

4 Holzblende umlaufende einreihige Holzblende – die Stirnbretter sind 195 mm breit

5 Zubehörpaket inkl. SPAX® Vollgewinde (mit der WIROX-Beschichtung für aussergewöhnlich beständige Verschraubungen), Montageanleitung etc.

6 Foliendach

22,5 x 95 mm Fasebretter plus Aufkantung und Ausgleichsleiste bilden die Basis für die wartungsfreie EPDM-Folie (1,5 mm stark) des Standard-Daches. Kleber für Foliendach enthalten

7 8 Ablauf, Fallrohr integrierter Foliendach-Ablauf hinten (mittig), PVC-Fallrohr, Material: PVC-Braun. Entwässerung bis Oberkante Erdreich bzw. Pflasterfläche

Explosions-Detail: Flachdach mit Foliendach und integriertem Foliendach-Ablauf

Extras, wie CMS-Stützfuß, finden Sie ab Seite 92

NICHT VERGESSEN!

H-Pfostenanker bzw. CMR oder CMS Stützenfuß (siehe Seite 92, für besonders hohe statische Beanspruchung.
