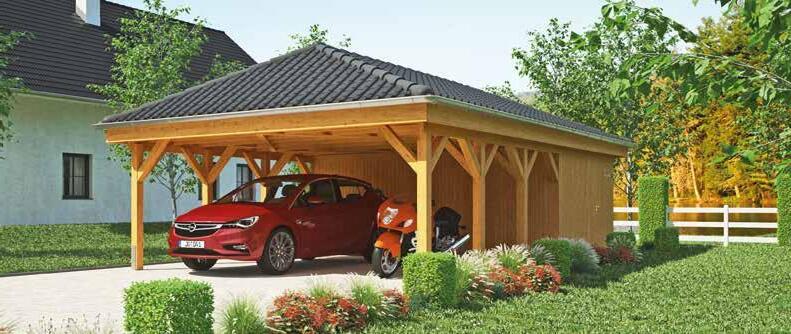

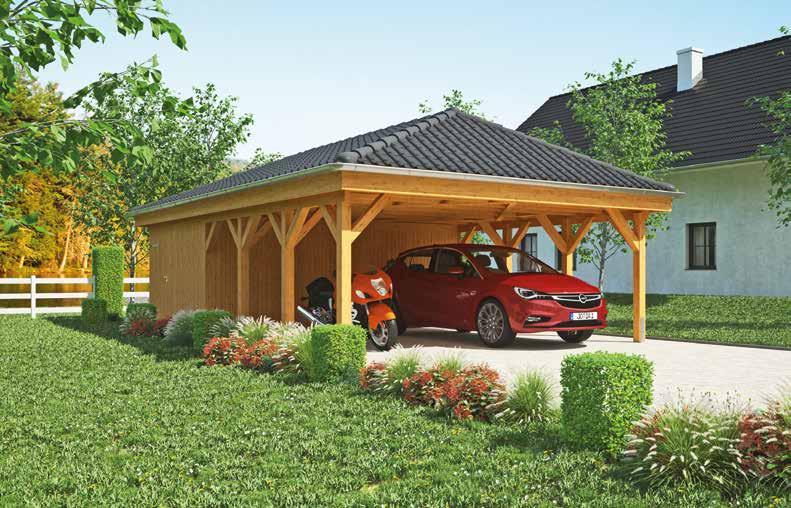

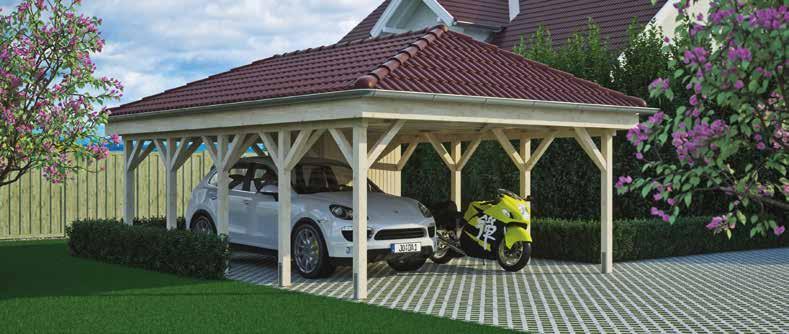

DAS JODA® WALMDACH CARPORT MIT 22°-DACHNEIGUNG
Diese freitragenden Joda® Carport-Modelle präsentieren sich ganz selbstverständlich im ursprünglichen Landhausstil – ein „Import“ aus dem Schwarzwald. Typisch für die Form: Alle Dachseiten sind geneigt. Die Hauptdachneigung von 22° wird kombiniert mit einem 34° formprägenden Walm.
EXTRAS? MACHEN WIR!
Auf Anfrage gerne möglich: Gestalten Sie Ihr Dach mit unterschiedlichen Farben und B edachungsarten, z. B. Schindeln. Auch eine schöne Gestaltungsidee: Dachrinnen aus beschichtetem Stahl, Zink oder Kupfer (auf Anfrage). Joda® baut Ihr Carport!
ABSTELLRAUM & CO
Ob mit großer Kammer oder elegantem Leimholzbogen: Gestalten Sie Ihr Carport individuell.
HAUPTDACH 22°
DACH NEIGUNG
WICHTIG!
Für alle unsere Walmdach-Carports gilt ein Pfostenabstand von 150 cm.
Der dazu empfohlene HPfostenträger misst 8 x 80 x 800 mm (bei offener Variante). Den Lieferumfang eines Komplettbausatzes finden Sie auf der rechten Seite.
Lieferumfang
Konstruktion mit 22° Walmdach
1 Pfosten gehobelt und gefast, 115 x 115* x 2.100 mm, Abstand 150 cm. Ergänzende H-Pfostenanker (8 x 80 x 800 mm)
* Für das Carport-Modell „Keitum“ gilt: 135 x 135 x 2.100 mm.
2 Dachgebinde mit Fersenversatz zimmermannsmäßig abgebundenes Walmdach mit 22° Hauptdach- und 34° Walmneigung. Alle Pfetten, Sparren und Schifter sind passgenau vorgefertigt
3 Kopfbänder
Prägnant: massive Längs- und Querkopfbänder sowie Wechsel geben extra Halt. Auch hier gilt: einfache Montage dank vorgefertigter Hölzer
4 Windverband zur Aussteifung in der Diagonalen liefert Joda ® gehobelte Bretter mit (24 x 95 mm)
5 Stirnbretter auch die seitlichen Stirnbretter sorgen für eine gute Optik
WEITERES ZUBEHÖR
6 7 Rinne, Fallrohr umlaufend eine braune 8-teilige/ 100 mm PVC-HalbrundRegenrinne (gilt für die Bedachungsart D). Der Wasserablauf erfolgt über ein Fallrohr, Entwässerung bis Oberkante Erdreich bzw. Pflasterfläche
8 Zubehörpaket und Montageanleitung
9 Betondachstein ohne Abbildung: Standard am Dach sind die Betondachsteine Benders Palema-S Benderit (ohne Sturmhaken).
Dazu: Walmglocken, Firststeine und Gratsteine
Walmdach-Carport im ExplosionsDetail (22° Hauptdach, 34° Walmfläche)
Carportbreite Durchfahrtsbreite(ohneDachrinne)
Finden Sie in den Kapiteln Extras wie Wände, Fachwerke, Pfostenanker, Längs-/Querkopfbänder, Leimholzbögen etc. ab Seite 80, alles rund um das Dach finden Sie ab Seite 84, integrierte Geräteräume ab Seite 62.
NICHT VERGESSEN!
H-Pfostenanker bzw. CMR oder CMS Stützenfuß (siehe Seite 92), für besonders hohe statische Beanspruchung.
WEITERE EXTRAS?
Ihr Joda ® Fachberater hilft Ihnen gerne weiter. Fachhändler finden Sie auch unter www.joda.de
Erläuterung KAPPELN · extra schmal 305 cm 315 cm 210 cm 242 cm KURZ (K) 573 cm lang MITTEL (M) 723 cm lang LANG (L) 903 cm lang
HOLZARTEN Classic Kiefer KDI Natur Lärche Master Fichte-KVH Perfect Fichte-Leimholz Select Fichte-Leimholz Preise auf Anfrage Preise auf Anfrage Preise auf Anfrage Preise auf Anfrage
![](https://assets.isu.pub/document-structure/230804063117-e355eacf471d86878fb2739795c60ba3/v1/b8ddce88b64cf6708e731f5f803b2626.jpeg)
29,34 m 2
Beschreibung zu den Geräteräumen ab Seite 62
Modell „Kampen K (D), Natur“. Abbildung zeigt Sonderausstattung, Leimholz-Einfahrtsbogen und Wandelemente – Gestaltungsbeispiel
39,38 m
Genaue Beschreibung zu den Geräteräumen ab Seite 62
Alle Preise ohne Geräteräume. Weitere Informationen zu den unterschiedlichen Bedachungsmöglichkeiten finden Sie ab Seite 10. Carport-Planer: siehe ab Seite 12.
O ohne Bedachung und ohne Rinne. Lattung wird mitgeliefert
![](https://assets.isu.pub/document-structure/230804063117-e355eacf471d86878fb2739795c60ba3/v1/0da317c29eafc76e662473122383d4e4.jpeg)
–Carport-Dachfläche: 49,42 m 2
![](https://assets.isu.pub/document-structure/230804063117-e355eacf471d86878fb2739795c60ba3/v1/06cf4c27ea8f4d831ee5c018d5a4734e.jpeg)
Beschreibung zu den Geräteräumen ab Seite 62
Erläuterung Bedachungsmöglichkeiten:
D mit Betondachsteinen (Pfannen Benders Palema-S Benderit ohne Sturmhaken), Standardfarbe matt, inkl. Firststeine, Walm glocken und Gratsteine. Rinne und Lattung wird mitgeliefert
Beschreibung zu den ab Seite 62
Alle Preise ohne Geräteräume. Weitere Informationen zu den unterschiedlichen Bedachungsmöglichkeiten finden Sie ab Seite 10. Carport-Planer: siehe ab Seite 12.
O ohne Bedachung und ohne Rinne. Lattung wird mitgeliefert
![](https://assets.isu.pub/document-structure/230804063117-e355eacf471d86878fb2739795c60ba3/v1/04601b2d37dcca2dffe797f77b4cd622.jpeg)

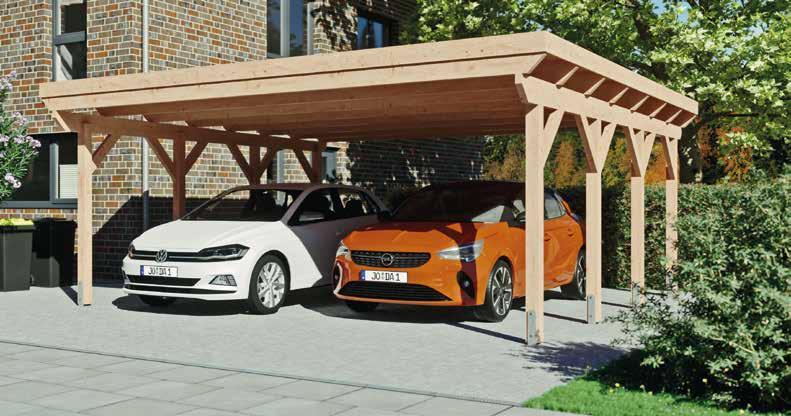

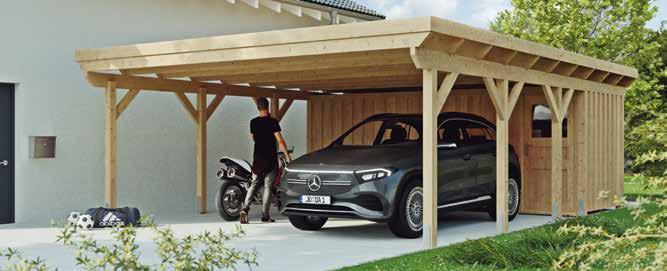

DAS JODA® CITY CARPORT
![](https://assets.isu.pub/document-structure/230804063117-e355eacf471d86878fb2739795c60ba3/v1/f39931aa0ff36e4e3e442d46535bbce3.jpeg)
Die schlichte, geradlinige Form dieser Flachdach-Konstruktion wird durch eine 1-teilige Blende hervorgehoben. Ein wartungsfreies EPDM-Foliendach und die Holzausführung Master Fichte KVH/NSI Konstruktionsvollholz unterstreicht die Qualität dieser Carport-Konstruktionen. Der integrierte Abstellraum mit einer klassischen zeitlosen Boden-Deckelschalung bietet viel Spielraum zur Gestaltung.
EXTRAS? MACHEN WIR!
Auf Anfrage gerne möglich: Gestalten Sie Ihr Dach mit unterschiedlichen Farben und B edachungsarten, z. B. Schindeln. Auch eine schöne Gestaltungsidee: Dachrinnen aus beschichtetem Stahl, Zink oder Kupfer (auf Anfrage). Joda® baut Ihr Carport!
ABSTELLRAUM & CO
Ob mit großer Kammer oder elegantem Leimholzbogen: Gestalten Sie Ihr Carport individuell.
WICHTIG!
Für alle unsere Walmdach-Carports gilt ein Pfostenabstand von 150 cm. Der dazu empfohlene HPfostenträger misst 8 x 80 x 800 mm (bei offener Variante). Den Lieferumfang eines Komplettbausatzes finden Sie auf der rechten Seite.
Alle Maße in diesem Kapitel sind ca.-Angaben. Für alle Abb. gilt: Zubehör und Deko nicht im Lieferumfang enthalten.

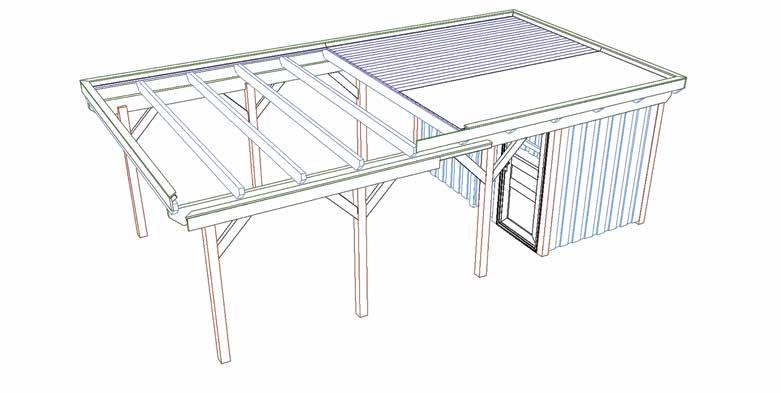

LIEFERUMFANG Konstruktion mit
1 Pfosten gehobelt und gefast, 115 x 115 x 2.000 mm, Abstand 150 cm. Ergänzende H-Pfostenanker (8 x 80 x 800 mm) finden
![](https://assets.isu.pub/document-structure/230804063117-e355eacf471d86878fb2739795c60ba3/v1/c52e5502b9ccd3899097dbd772039dea.jpeg)
2 Sattelbalken und Pfetten großzügig dimensioniert, massive Sattelbalken und Pfetten. Für eine einfache Montage sind die Pfosten und Pfetten bereits ausgeklinkt.
3 Kopfbänder
Prägnant: massive Längs- und Querkopfbänder sowie Wechsel geben extra Halt. Auch hier gilt: einfache Montage dank vorgefertigter Hölzer
4 Windverband (nicht abgebildet) zur Aussteifung in der Diagonalen liefert Joda ® gehobelte Bretter mit (24 x 95 mm)
5 Holzblende umlaufende Holzblende – sie besteht aus je zwei Stirnbretter pro Seite.
6 7 Foliendach
Massivholzdach aus ca. 22,5 mm starken Nut- und Federbretter (Fasebretter) plus Aufankerung und Ausgleichsleiste bilden die Basis für die wartungsfreie EPDM-Folie inkl. Kleber.
8 Ablauf/ Fallrohr integrierter Foliendach-Ablauf, PVC-Fallrohr, Material PVCBraun, Entwässerung bis Oberkante Erdreich bzw. Pflasterfläche
9 Zubehörpaket und Montageanleitung
10 Geräteraum
Boden-Deckelschalung 18 x 145 mm auf massiver RahmenUnterkonstruktion (Material liegt lose zur bauseitigen Montage bei) 1x Kunststoff Nebeneingangstür (Standard)
Weiteres Zubeh R
Finden Sie in den Kapiteln Extras wie Wände, Fachwerke, Pfostenanker, Längs-/Querkopfbänder, Leimholzbögen etc. ab Seite 80, alles rund um das Dach finden Sie ab Seite 84, integrierte Geräteräume ab Seite 62.
NICHT VERGESSEN!
H-Pfostenanker bzw. CMR oder CMS Stützenfuß (siehe Seite 92), für besonders hohe statische Beanspruchung.
WEITERE EXTRAS?
Ihr Joda ® Fachberater hilft Ihnen gerne weiter. Fachhändler finden Sie auch unter www.joda.de
City Carport
• für geringen Platzbedarf
Modell „City -Carport 1“
LANG (G) 750 cm lang City Carport 2 4,00 x 7,50 m
Modell „City -Carport 2“ bauseits farbbehandelt
![](https://assets.isu.pub/document-structure/230804063117-e355eacf471d86878fb2739795c60ba3/v1/9dab1dc183bdd7bb6ed3a52180f9cdba.jpeg)
![](https://assets.isu.pub/document-structure/230804063117-e355eacf471d86878fb2739795c60ba3/v1/3846281f3ac8a083cbe6dbf6e90af193.jpeg)
(3,60 x 2,03 m, mit 1x Rahmentür und 1x Lichtband) genaue Beschreibung zu den Geräteräumen ab Seite 62
Erläuterung Bedachungsmöglichkeiten:
F wartungsfreies Foliendach mit begehbarer EPDM-Folie (1,5 mm stark), Fasebrettern (22,5 mm) und Foliendachablauf. Diese Variante empfehlen wir bei geschlossenen Carports
Modell „City -Carport 3“
KURZ
CITY
· mit viel Parkraum für Zwei HOLZARTEN Master Fichte-KVH
254/248 cm 200 cm 548 cm 600 cm
1.799,99
Carport 4 6,00
![](https://assets.isu.pub/document-structure/230804063117-e355eacf471d86878fb2739795c60ba3/v1/b0a53c835b34ced400bf1d69f737d4bb.jpeg)
Alle Preise ohne Geräteräume. Weitere Informationen zu den unterschiedlichen Bedachungsmöglichkeiten finden Sie ab Seite 10. Carport-Planer: siehe ab Seite 12.
