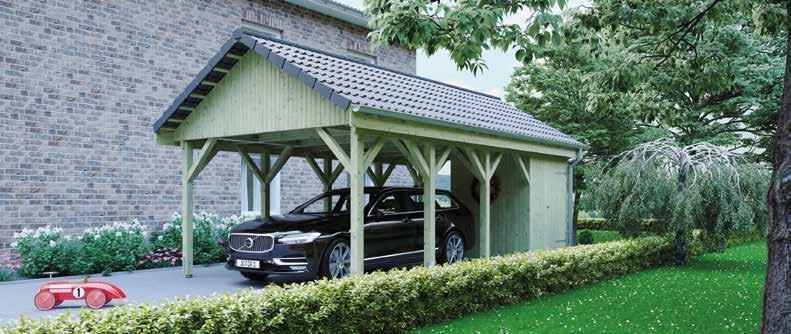

DAS JODA® SATTELDACH CARPORT MIT 30°-DACHNEIGUNG

Die zeitlose Form: Die klassische Dachform „Satteldach“ fügt sich in jede Umgebung ein, wirkt hochwertig und solide. Passend zur klassischen „Hausform“ mit einer formschön gestalteten 30° Dachkonstruktion ist es nur zum Parken viel zu schade. Auf Wunsch bietet sich unter den Dachschrägen ein extra Stauraum für Leichtes wie Leiter, Surfbrett und Co. Joda® baut Ihr Carport gern ganz nach Ihren Wünschen.

EXTRAS? MACHEN WIR!

Ortgangbleche und Benders-Betondachsteine krönen die Dächer. Andere Typen sind lieferbar. Bedachungsarten wie z. B. Pfannenbzw. Stahl- Trapezprofile, Schindeldach, Kurzwellplatten etc. realisiert Joda® gerne. Gegen Aufpreis erhalten Sie die Dachrinnen auch aus beschichtetem Stahl, Zink oder Kupfer. Joda® baut Ihr Carport!

Alle Maße in diesem Kapitel sind ca.-Angaben. Für alle Abb. gilt: Zubehör und Deko nicht im Lieferumfang enthalten.

ABSTELLRAUM & CO

Ob mit großer Kammer oder elegantem Leimholzbogen: Gestalten Sie Ihr Carport individuell.

WICHTIG!

Für alle unsere Satteldach-Carports gilt ein Pfostenabstand von 150 cm. Der dazu empfohlene H-Pfostenträger misst 8 x 80 x 800 mm (bei offener Variante). Den Lieferumfang eines Komplettbausatzes finden Sie auf der rechten Seite.

30° DACHNEIGUNG

Lieferumfang

Konstruktion mit 30° Satteldach

1 Pfosten gehobelt und gefast, 115 x 115* x 2.100 mm, Abstand 150 cm. Ergänzende H-Pfostenanker (8 x 80 x 800 mm)

* Für das Carport-Modell „Mölln“ gilt: 135 x 135 x 2.100 mm.

2 Dachgebinde-Dreieck mit Fersenversatz die vorgefertigte Giebelgebinde stützen sich auf den Sattelbalken. Zwei Gebinde erhalten ab Werk eine Profilholzverkleidung

3 Kopfbänder

Prägnant: massive Längs- und Querkopfbänder sowie Wechsel geben extra Halt. Auch hier gilt: einfache Montage dank vorgefertigter Hölzer zur Aussteifung in der Diagonalen liefert Joda ® gehobelte Bretter mit (24 x 95 mm)

4 Windverband (ohne Abb.)

5 Stirnbretter auch die seitlichen Stirnbretter sorgen für eine gute Optik

Weiteres Zubeh R

6 7 Rinne, Fallrohr je Seite eine braune 8-teilige/ 100 mm PVC-Halbrund-Regenrinne. Der Wasserablauf erfolgt über ein Fallrohr, Entwässerung bis Oberkante Erdreich bzw. Pflasterfläche

8 Zubehörpaket und Montageanleitung

9 Betondachstein ohne Abbildung: Standard am Dach sind die Betondachsteine Benders Palema-S Benderit (ohne Sturmhaken). Dazu: Ortgangblech, Firststeine und Ortgangsteine siehe Seite 84

Konstruktion im Explosions-Detail, gilt für 30°-Dachneigung

Finden Sie in den Kapiteln Extras wie Wände, Fachwerke, Pfostenanker, Längs-/Querkopfbänder, Leimholzbögen etc. ab Seite 80, alles rund um das Dach finden Sie ab Seite 84, integrierte Geräteräume ab Seite 62.

NICHT VERGESSEN!

H-Pfostenanker bzw. CMR oder CMS Stützenfuß (siehe Seite 92), für besonders hohe statische Beanspruchung.

WEITERE EXTRAS?

Ihr Joda®Fachberater hilft Ihnen gerne weiter. Fachhändler finden Sie auch unter www.joda.de

31,30 m 2

Beschreibung zu den Geräteräumen ab Seite 62

Erläuterung Bedachungsmöglichkeiten:

D mit Betondachsteinen (Pfannen Benders Palema-S Benderit ohne Sturmhaken) und Ortgangblech, Standardfarbe matt, inklusive Firststeine und Rinne

Carport-Dachfläche: 41,70 m 2 genaue Beschreibung zu den Geräteräumen ab Seite 62

Alle Preise ohne Geräteräume. Weitere Informationen zu den unterschiedlichen Bedachungsmöglichkeiten finden Sie ab Seite 10. Carport-Planer: siehe ab Seite 12.

O ohne Bedachung und ohne Rinne. Lattung wird mitgeliefet.

Carport-Dachfläche: 52,10 m 2 genaue Beschreibung zu den Geräteräumen ab Seite 62

Erläuterung Bedachungsmöglichkeiten:

D mit Betondachsteinen (Pfannen Benders Palema-S Benderit ohne Sturmhaken) und Ortgangblech, Standardfarbe matt, inklusive Firststeine und Rinne

Carport-Dachfläche: 62,60 m 2

Beschreibung zu den Geräteräumen ab Seite 62

Alle Preise ohne Geräteräume. Weitere Informationen zu den unterschiedlichen Bedachungsmöglichkeiten finden Sie ab Seite 10. Carport-Planer: siehe ab Seite 12.

O ohne Bedachung und ohne Rinne. Lattung wird mitgeliefert
