VivaGardea | Gradsystem

UNSICHTBARES BEFESTIGUNGSSYSTEM MIT CLIP TERRASSE | FASSADE | VERKLEIDUNGEN IM INNENBEREICH

2024

GRAD SYSTEM ®

2

TERRASSE | TERRASSENSYSTEME

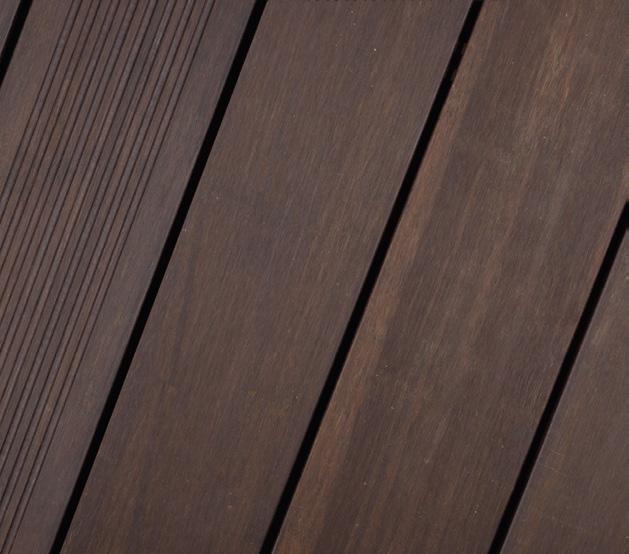

© TIM Exclusive Gardens MOSO © BAMBOO X-TREME Terrassendielen in Kombination mit 20 mm Keramik

Alle Preisangaben inkl. gesetzl. MwSt. in Euro.

3

INHALT 5 8

34

46

ÜBER GRAD®

TERRASSENSYSTEM Über das GRAD®-System........................8 Die Schienen » Flat Rail.............................................. 14 » Top Rail.............................................. 16 » Perfect Rail 24.................................. 18 » Perfect Rail 39.................................. 20 » Perfect Rail 56.................................. 22 Sortimentszubehör............................... 24 » Top Lift - Stellfuß............................. 25 » Top Cube - Blendenlösungen........ 26 » Weiteres Zubehör............................ 28 GRAD®-System für Keramikfliesen.... 29 » Uni Rail.............................................. 30 » Blenden............................................. 31 » Weiteres Zubehör............................ 28

TERRASSENBELÄGE Holzpflege .............................................. 34 TMT modifiziertes Holz ....................... 36 TMT Kiefer & TMT Esche...................... 37 Accoya® .................................................. 38 Moso® Bambus ..................................... 40 VivaDeck GCC ........................................ 42 Dex .......................................................... 44

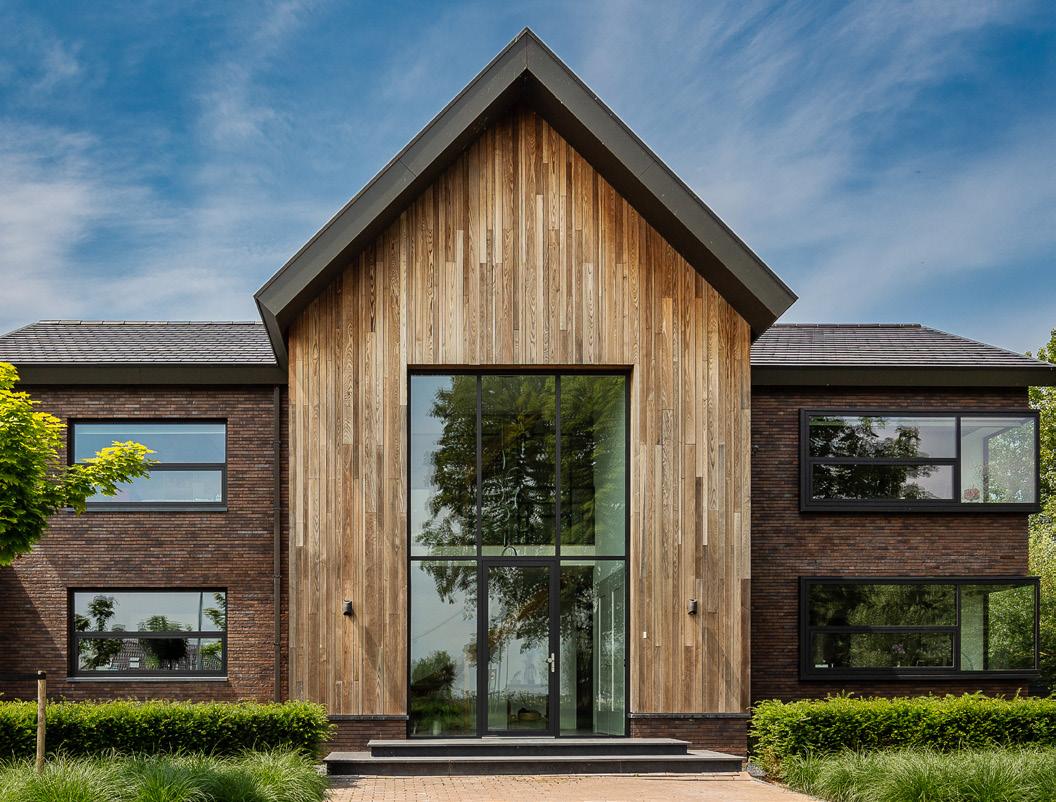

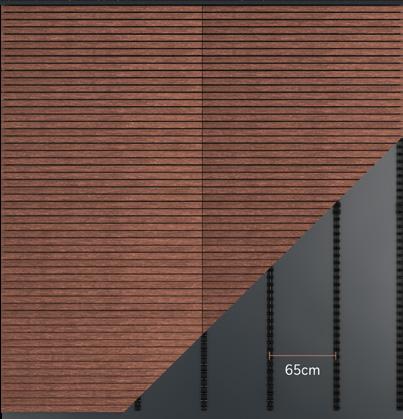

FASSADENVERKLEIDUNGEN Die GRAD®-Verkleidung....................... 47 Schienen und Zubehör......................... 50 Holzverkleidungen................................ 51

Änderungen an den Produktspezifikationen bleiben ebenso vorbehalten wie ­Abverkauf von Einzel­posi­tionen sowie Fehler und Irrtümer. Die Abbildungen und Farben können abweichen.

Alle Maße sind Nennmaße, die aus technischen Gründen über- oder unterschritten werden können. Stand: Dezember 2023.

Was steht hinter der Abkürzung FSC®? Der Forest Stewardship Council® (FSC®) ist eine unabhängige Organisation, welche die verantwortungs­ volle Waldbewirtschaftung weltweit fördert. Der FSC® hat Prinzipien und Kriterien für die Forstwirtschaft entwickelt, die regelmäßig kon­ trolliert werden. Achten Sie auf unsere FSC®-zertifizierten Produkte.

Nur die in unseren Katalogen und auf unserer Website eindeutig ausgewiesenen Artikel sind FSC®-zertifiziert.

Alle Preisangaben inkl. gesetzl. MwSt. in Euro.

4

TERRASSE | TERRASSENSYSTEME

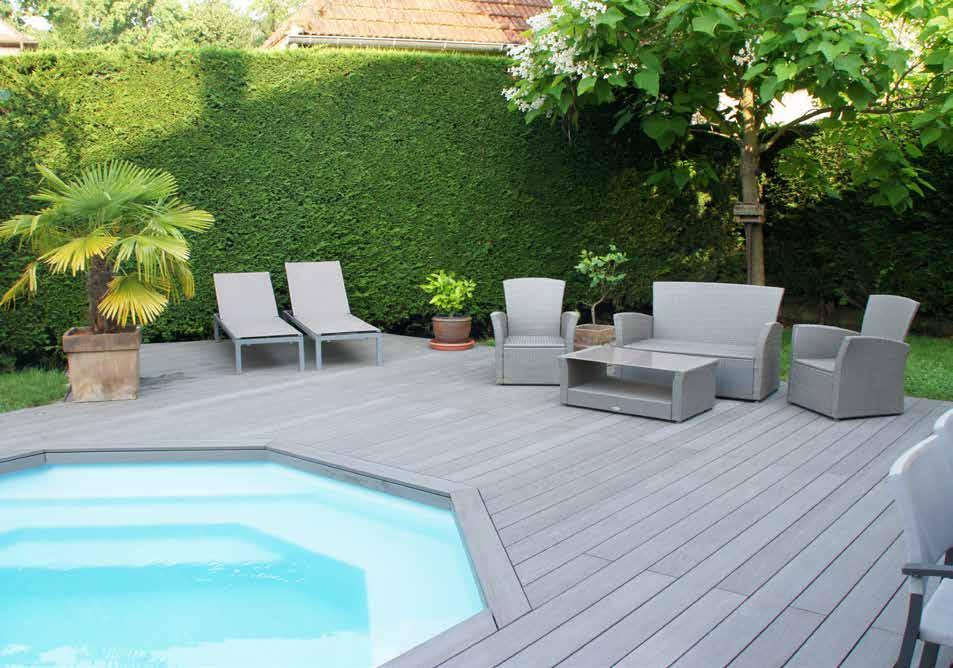

© TIM Exclusive Gardens MOSO Bamboo X-TREME Terrassendielen

Ü BER GRAD®

ÜBER GRAD® SEIT FAST 20 JAHREN PERFEKTIONIERT GRAD® DAS UNSICHTBARE BEFESTIGUNGS­ SYSTEM MIT CLIP. Mit Innovationsgeist, der Vision von einem nachhaltigen Produkt und der Erfahrungen ihrer Kunden entwickelt man bei GRAD® das intelligente, vielseitige und einfach zu bedienende System ständig weiter.

Dank der Ästhetik und der Langlebigkeit des Produkts hat sich das GRAD®-System im Laufe der Jahre als Spit­ zenprodukt etabliert, das für Endverbraucher, Verarbei­ ter und Architekten gleichermaßen interessant ist.

Durch insgesamt 5 verschiedene Unterkonstruktions­ typen können Aufbauhöhen zwischen 4 und 40 cm ausnivelliert werden. GRAD® als Systemhersteller bietet in jeder Hinsicht ein komplett durchdachtes Sortiment.

Vom Terrassenlager über die Alu-Unterkonstruktion bis zum patentierten GRAD®-Clip, sowie die unterseitig genuteten Dielen.

Dieses System kennt kaum Grenzen!

5

6

TERRASSENSYSTEM

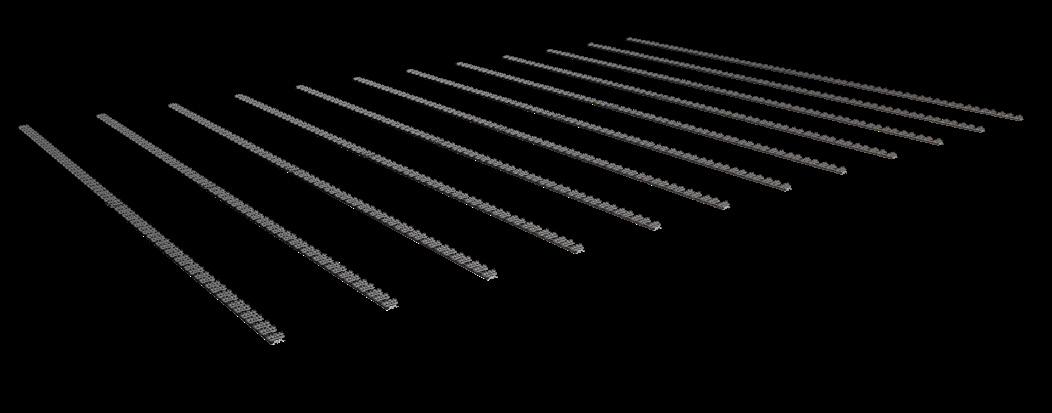

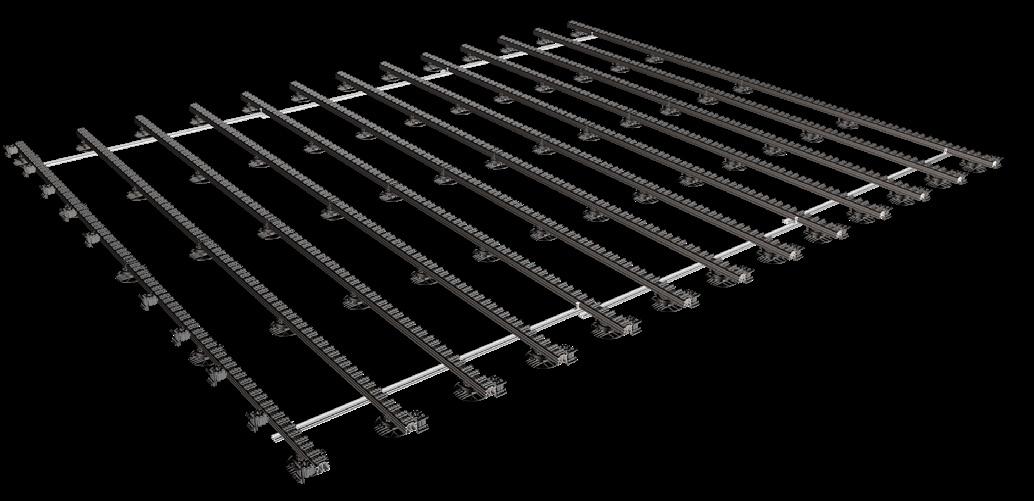

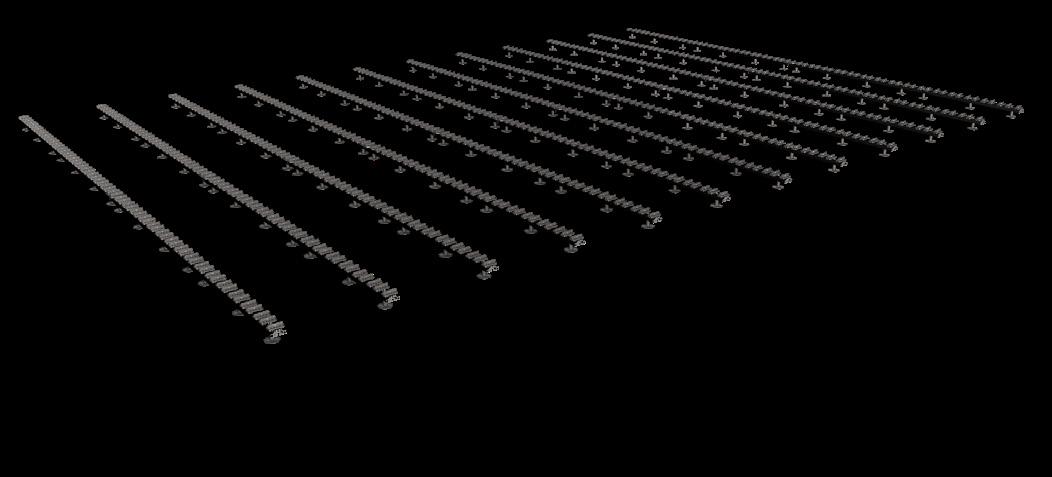

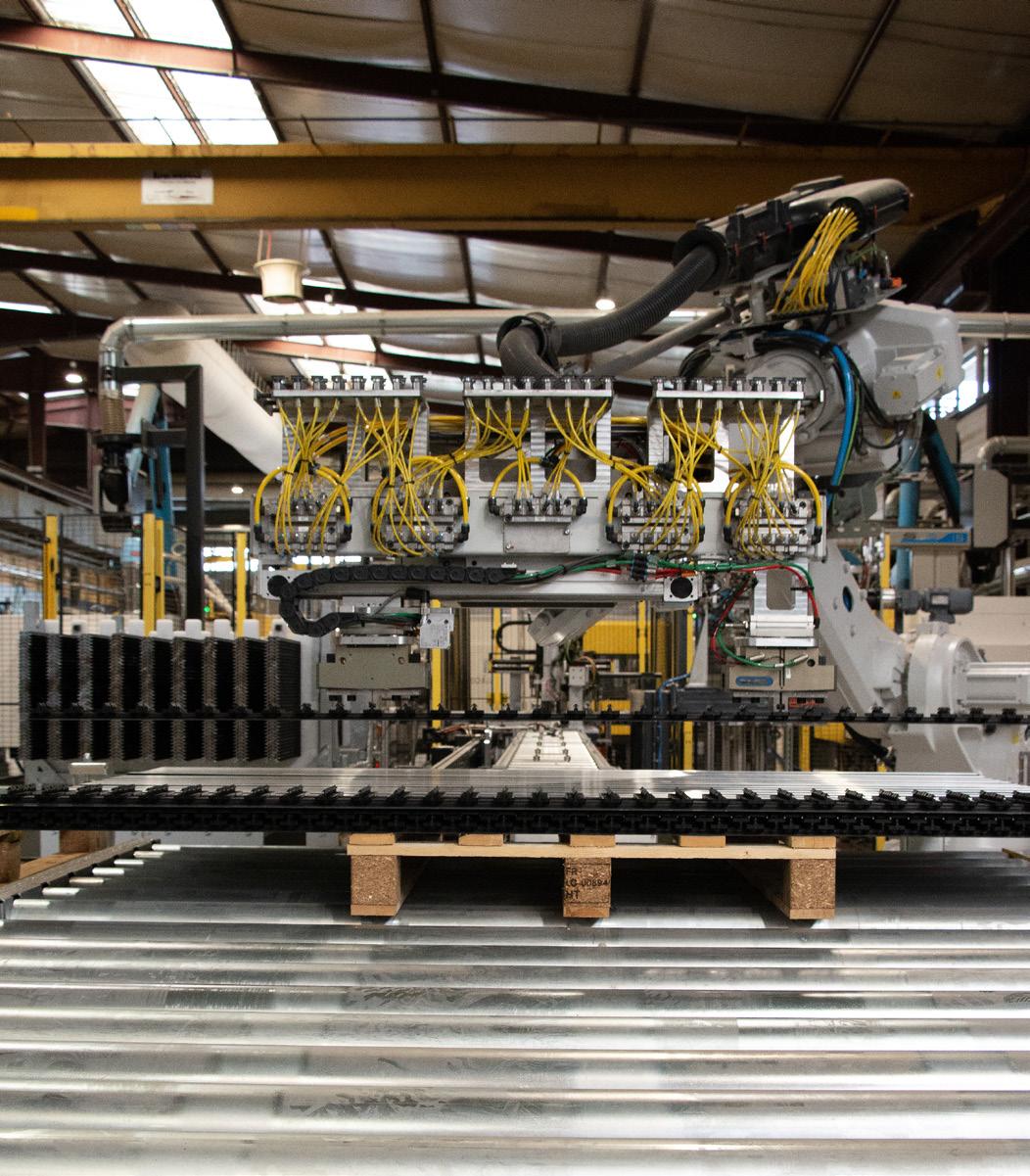

Roboter zur Montage der Clips auf den Alu-Schienen

TERRASSENSYSTEM GERADLINIGKEIT, PERFEKTE AUSRICHTUNG & OPTIMALE STABILITÄT Das GRAD®-System besteht aus Aluminiumschienen, die bereits mit GRAD®-Clips ausgestattet sind. Für jede Installation gibt es einen Schienentyp (Flatrail, Toprail, Perfect Rail); die Funktionen und das Zubehör ermöglichen viele Einbauvarianten, sowohl in Bezug auf den Bodenbelag als auch die Endbearbeitung. Perfektes Fugenbild dank der GRAD®- Clips, die in automatisierten Produktionslinien installiert werden: ein einzigartiges Konzept vormontierter Schienen!

TERRASSENSYSTEM | DAS GRAD®-SYSTEM

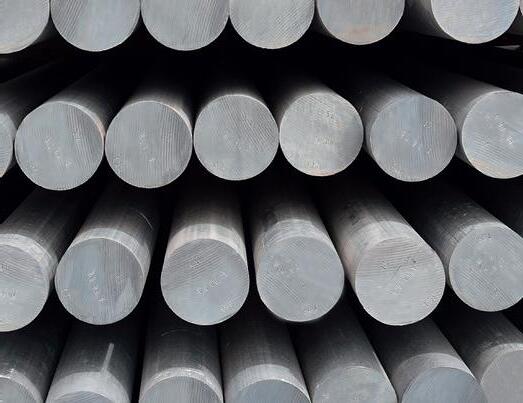

DAS HERZSTÜCK DES SYSTEMS ALUMINIUM

DEMONTIERBARKEIT

Aufgrund seiner ausgezeichneten mechanischen Eigenschaf­ ten sowie der optimalen Widerstandskraft hält das für die GRAD®-Schienensysteme verwendete 6060er Aluminium gro­ ßen Belastungen stand. Dabei weist das Aluminium zudem eine sehr hohe Korrosionsbeständigkeit auf und ist somit für dem Außenbereich, speziell auch in Küstenregionen oder für Poolanlagen geeignet.

Einzelne Fassadenelemente und Dielen lassen sich mithilfe von Demontageschlüsseln ganz einfach entfernen. Dazu werden die beiden Demontageschlüssel über die Fugen in Richtung des Befestigungspunktes in die Unterkonstruktion geschoben. Die Schlüssel rutschen dadurch automatisch zwi­ schen Clip und Schiene. Durch ein gegensätzliches Bewegen der Schlüssel wird nun der Clip von der Schiene gelöst. Das Fassaden- bzw. Belagmaterial bleibt dabei vollkommen unbe­ schädigt und kann daher wiederverwendet werden.

RECYCLING Aluminium bietet mit seiner hohen Recyclingfähigkeit ein enormes Energieeinsparungspotenzial und ist seit jeher ein fester Bestandteil der GRAD®-Kreislaufwirtschaft. Recycling ist wichtig. Deshalb achtet GRAD® mit größter Sorgfalt dar­ auf, Aluminiumabfälle wiederzuverwenden.

WIEDERVERWENDBARKEIT Im Vergleich zu der Herstellung von Primäraluminium spart Aluminium-Recycling bis zu 95 % Energie und CO2 sowie bis zu 70 % Wasser. Während des Recyclingprozesses verliert Alumi­ nium nicht an Qualität. Somit erreicht GRAD® langfristig ihr Null-Abfall-Ziel ganz ohne Qualitätsverluste.

FÜR UNSERE UMWELT GRAD® stellt Produkte her, deren Recycling, Wiederverwen­ dung und Langlebigkeit dazu beitragen, die Umweltbelastung zu minimieren und natürliche Ressourcen zu schonen.

HERGESTELLT IN EUROPA

WIDERSTANDSFÄHIG Dank seiner hohen Widerstandsfähigkeit und durch das Labor bestätigte Abrissfestigkeit wird das GRAD®-System an Gebäu­ den von bis zu 28 Metern Höhe sowie in stark windgefährdeten Bereichen verwendet.

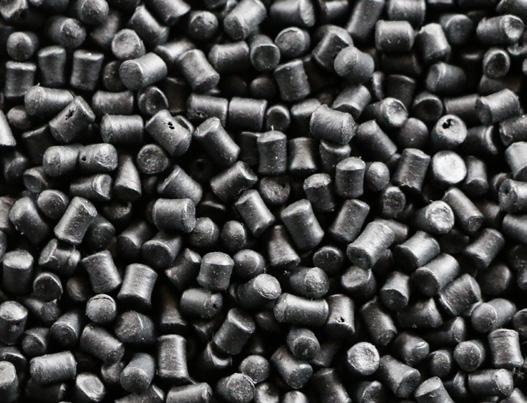

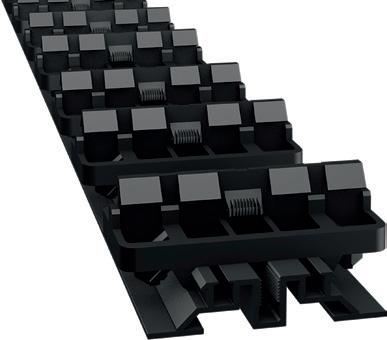

GRAD-CLIP® Die GRAD-Clips werden aus besonderes widerstandsfähigen POLYOXYMETHY­ LENE (POM) hergestellt.

UNSICHTBARE BEFESTIGUNG Das GRAD®-System entspricht den Anforderungen des fran­ zösischen Prüfinstituts FCBA für hinterlüftete Fassadenver­ kleidungen.

100% WIEDERVERWERTBAR 100% MADE IN FRANKREICH (ELSASS)

RESSOURCENEFFIZIENZ WIRD BEI GRAD® GROSS G ­ ESCHRIEBEN Aus diesem Grund erneuert das Unternehmen seinen Spritzgussmaschinenpark und ersetzt die energieintensiven hydraulischen Pressen durch energiesparende, elektrische Pressen. In der Spritzgussabteilung tragen Heizlüfter mit der aus dem Kühlkreislauf der Spritzgussmaschinen zurückgewonnenen Wärme maßgeblich zum Energieeinsparungskonzept bei.

7

8

DAS GRAD®-SYSTEM | TERRASSENSYSTEM

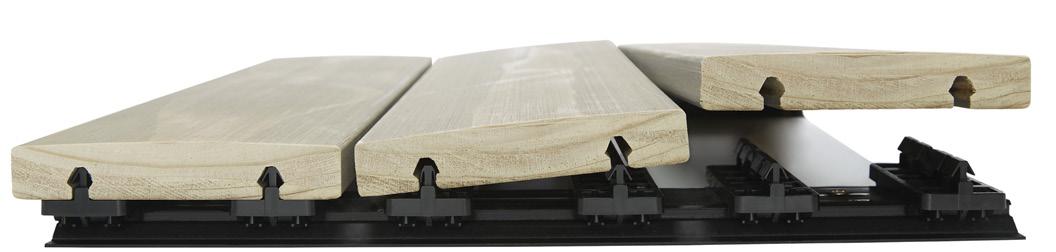

ÜBER DAS GRAD®-SYSTEM GRAD® – DAS ORIGINAL, PATENTIERT SEIT 2005 Mit GRAD®-Concept, einer Marke des französischen Herstel­ lers BURGER setzen Sie auf innovative Lösungen und Entwick­ lungserfahrung seit 2005.

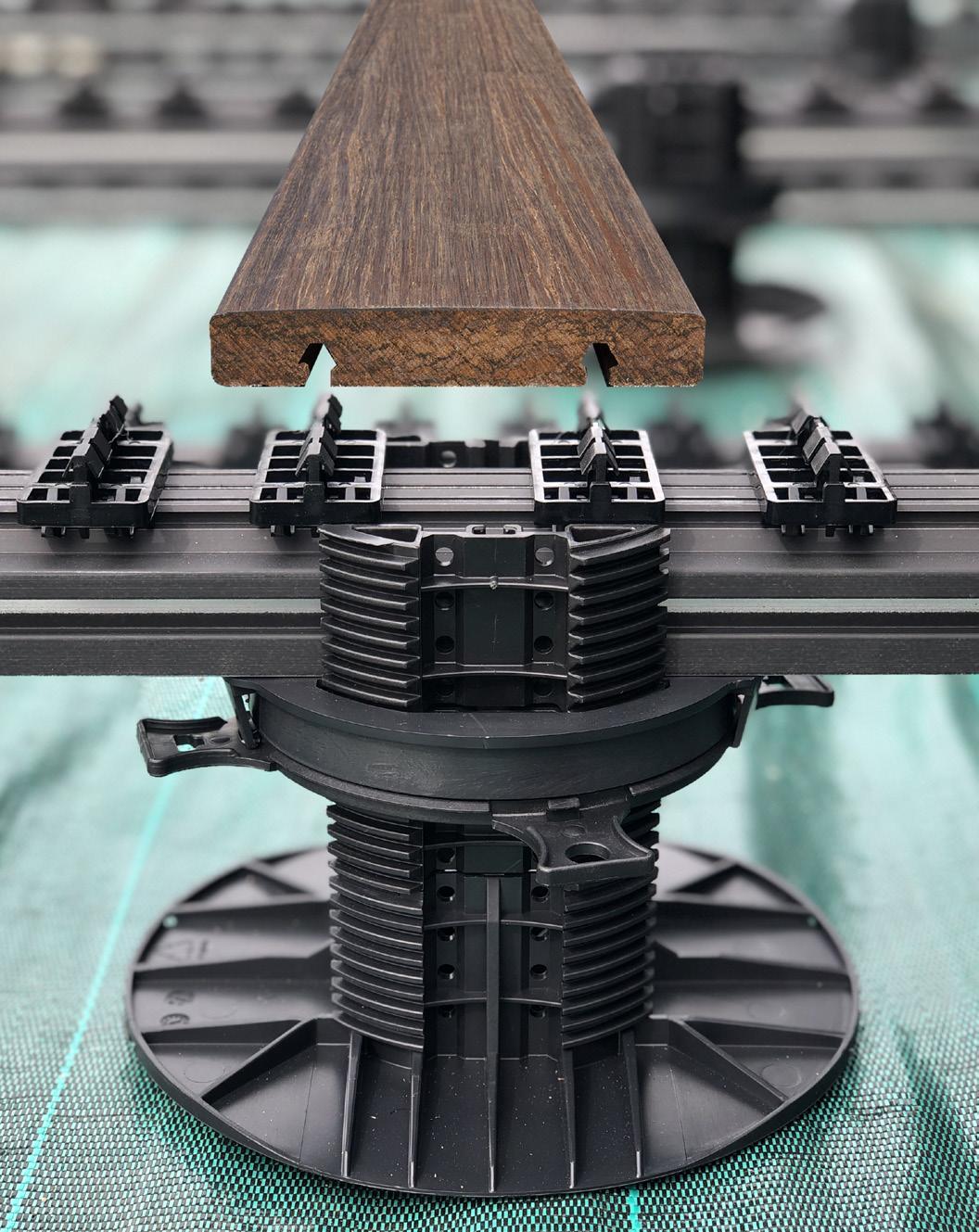

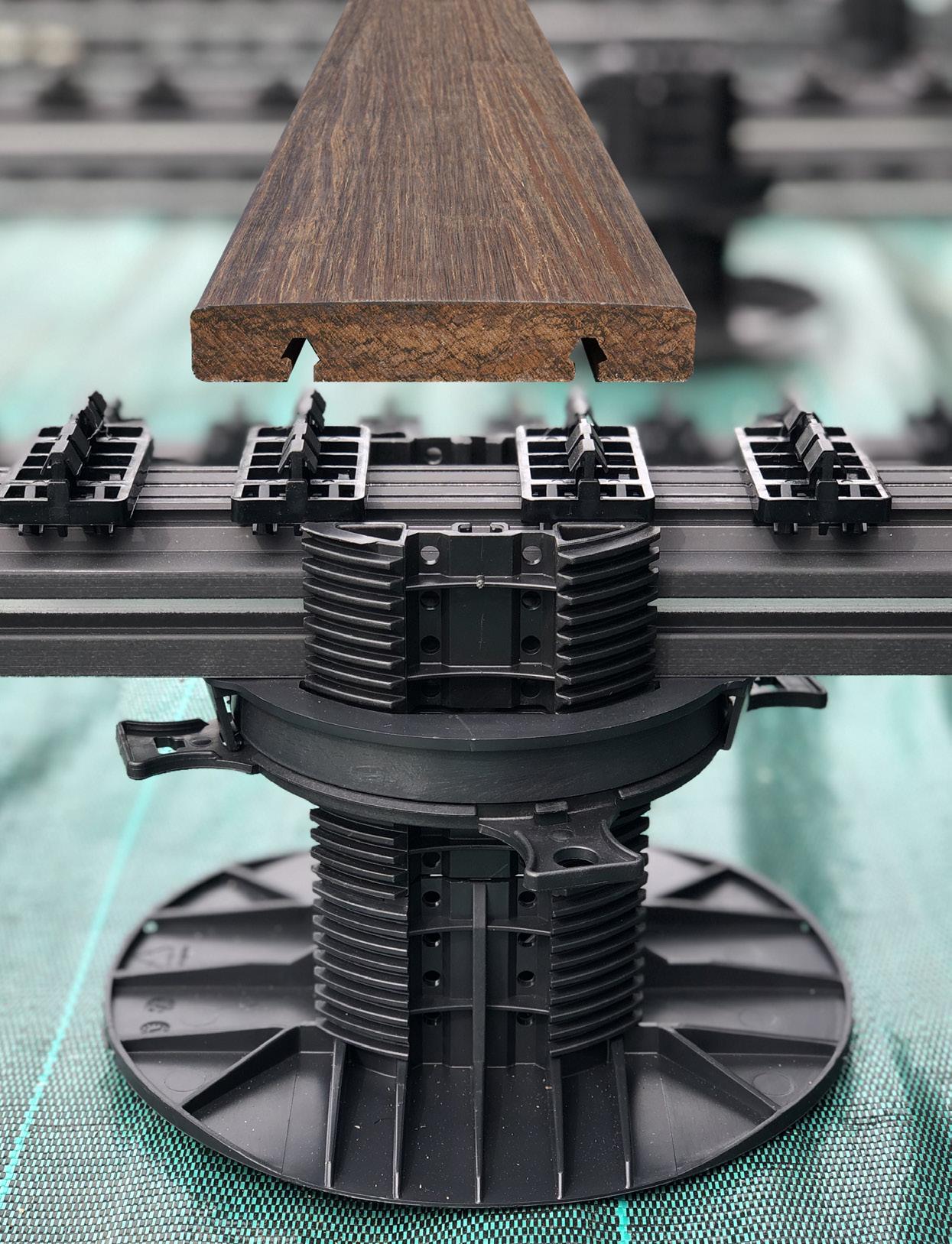

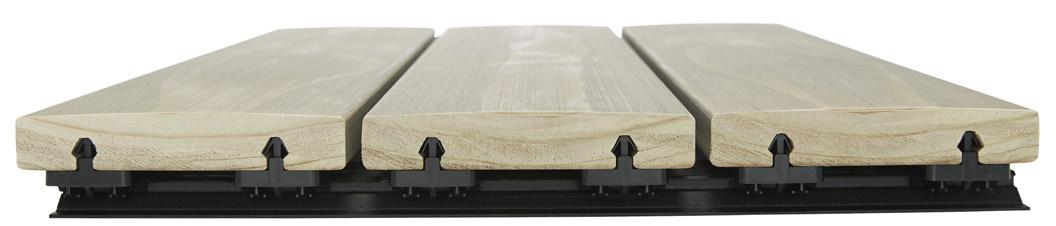

Das Klicksystem von GRAD® basiert auf drei starken Ele­ menten: dem Top Lift® Stellfuß, der Alu-Unterkonstruktion mit vormontierten GRAD® Clips sowie dem Deckbelag, der wahlweise aus Holz, WPC oder Keramik besteht.

Der GRAD® Clip besteht aus POM Kunststoff und ist voll funktionsfähig bei -40°bis +70°. Der Abreißwert wurde getes­ tet auf 240 kg je 2 Clips. Außerdem werden Kontaktflächen zwischen Diele und UK verringert, was die Lebensdauer von Ihrem Belag positiv beeinflusst.

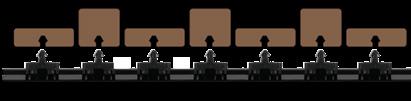

Der gewölbte Effekt der Dielen ist bei -3,2°. Bei der Dielenbreite von 12 cm entspricht das 5,6 % Gefälle. Der ideale Kompromiss zwischen Effizienz und Komfort!

BOMBIERTE PROFILE dadurch 3,2° Gefälle

WASSER läuft ab

LUFT

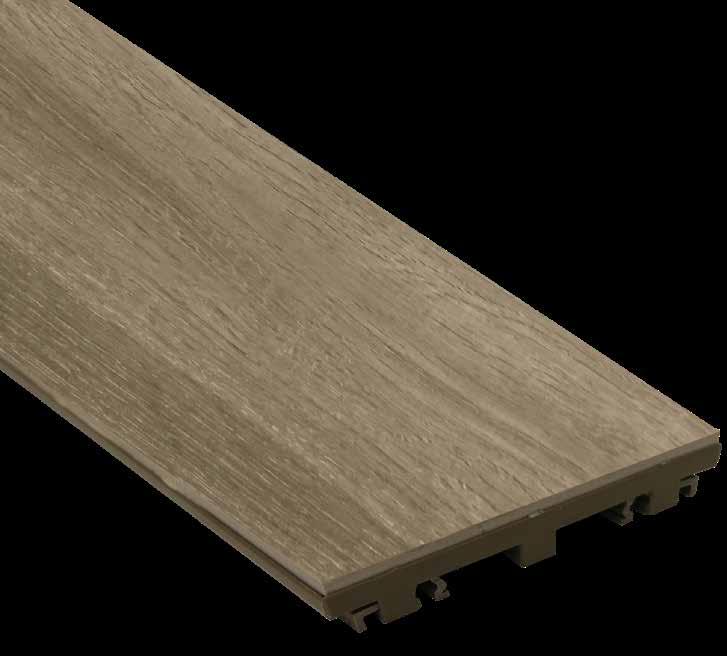

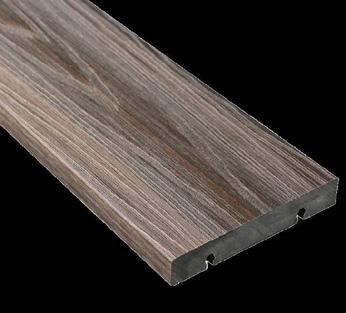

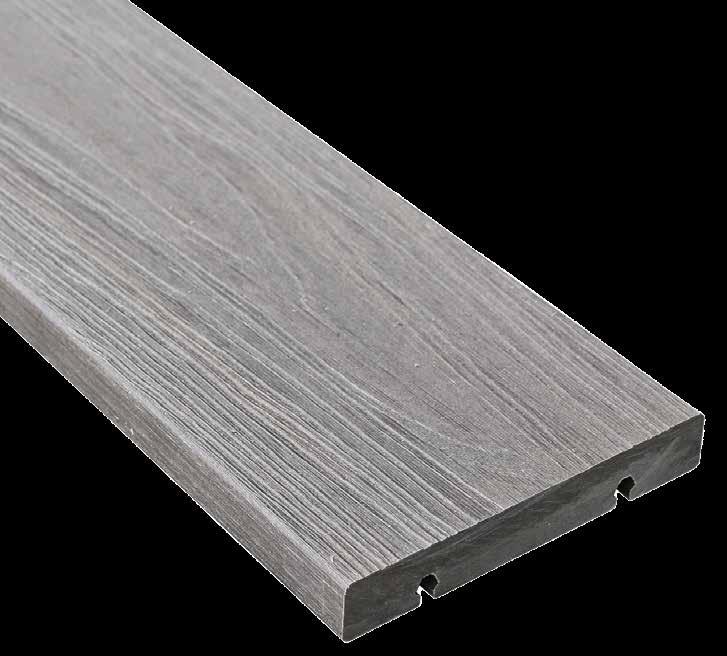

NUTEN auf der Unterseite sorgen für Entlas­ tung der Dielen und sind speziell für den GRAD®-Clip geeignet.

HINTERLÜFTUNG Diele und der Schiene vermeiden direkten Kontakt und keine Staunässe

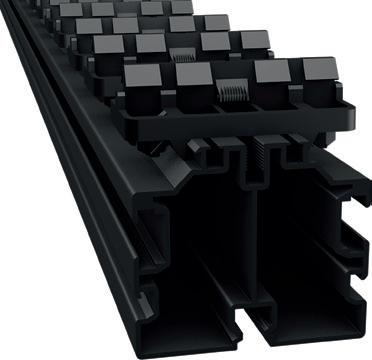

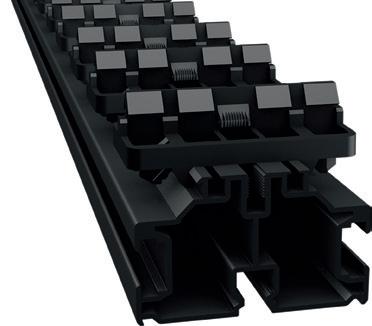

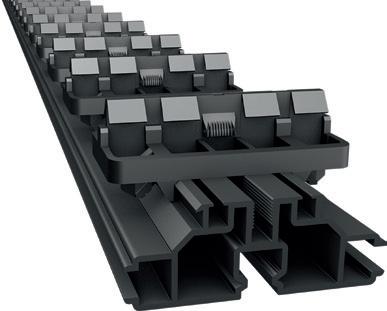

ALUMINIUM SCHIENEN vorgerüstet mit Clips, 20 Jahre Garantie

TERRASSENSYSTEM | DAS GRAD®-SYSTEM

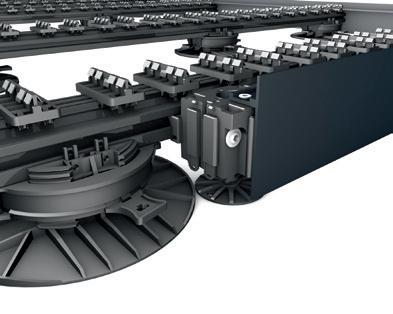

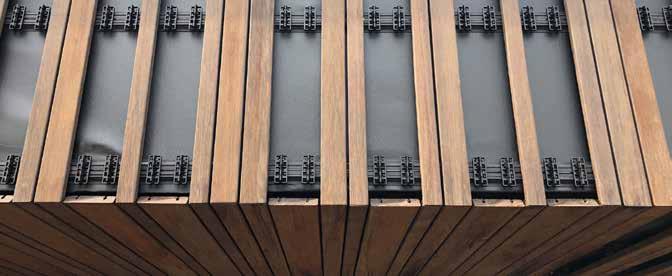

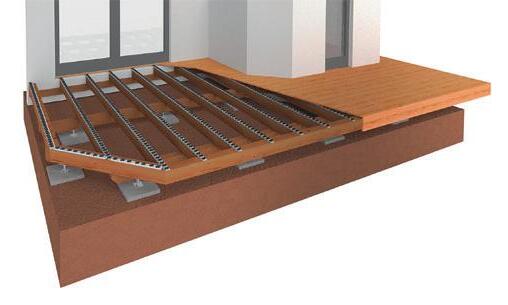

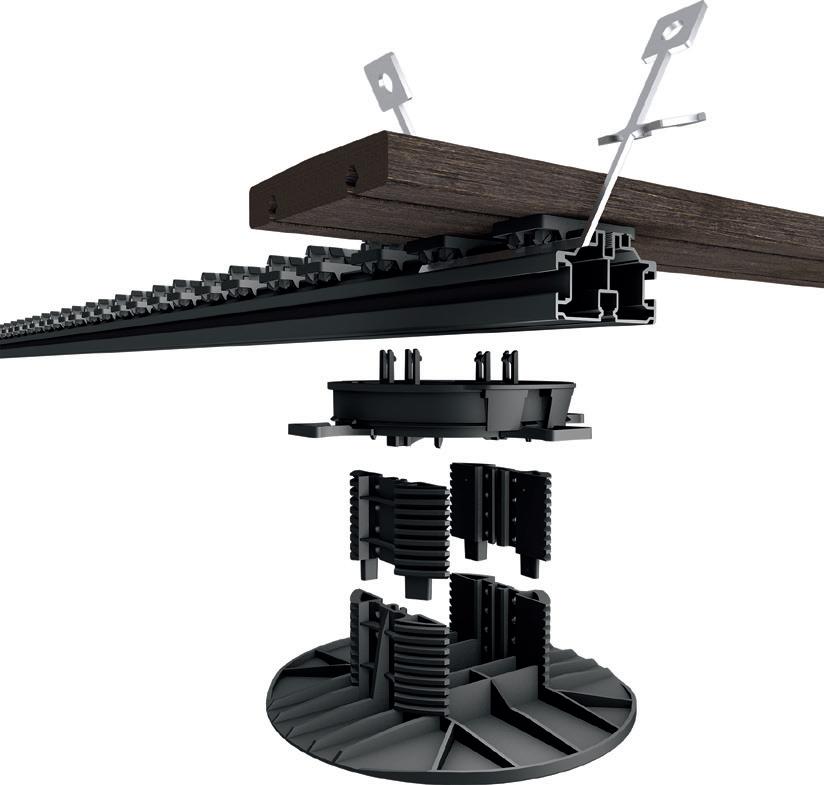

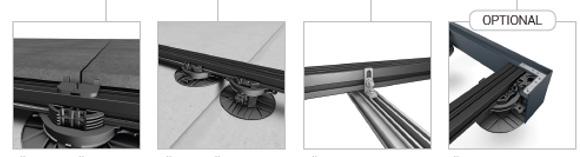

EIN BLICK AUF DAS SYSTEM 100% UNSICHTBARE BEFESTIGUNG – EIN EINZIGARTIGES UND PATENTIERTES SYSTEM Die GRAD® Clips sind speziell abgestimmt auf unsere Nut und füllen diese komplett aus. Die seitlichen Flügel fixieren die Diele, begleiten aber gleichzeitig das natürliche Quellund Schwindverhalten des Belags. Bei starren Befestigern könnte der Belag reißen.

Durch die Nutfräsung (Entspannungsnut) wird „das Arbeiten“ des Holzes gemindert, was die Schüsselung minimiert oder sogar verhindert.

f f f f f f f f f

100% unsichtbare Befestigung Montage auf allen Bodenarten Optimale Stabilität Perfekte Ausführung Perfektes Fugenbild 20 Jahre Garantie auf die Struktur Vollständig zerlegbar Mix aus Holz und Keramikfliesen möglich 100% in Frankreich hergestellt

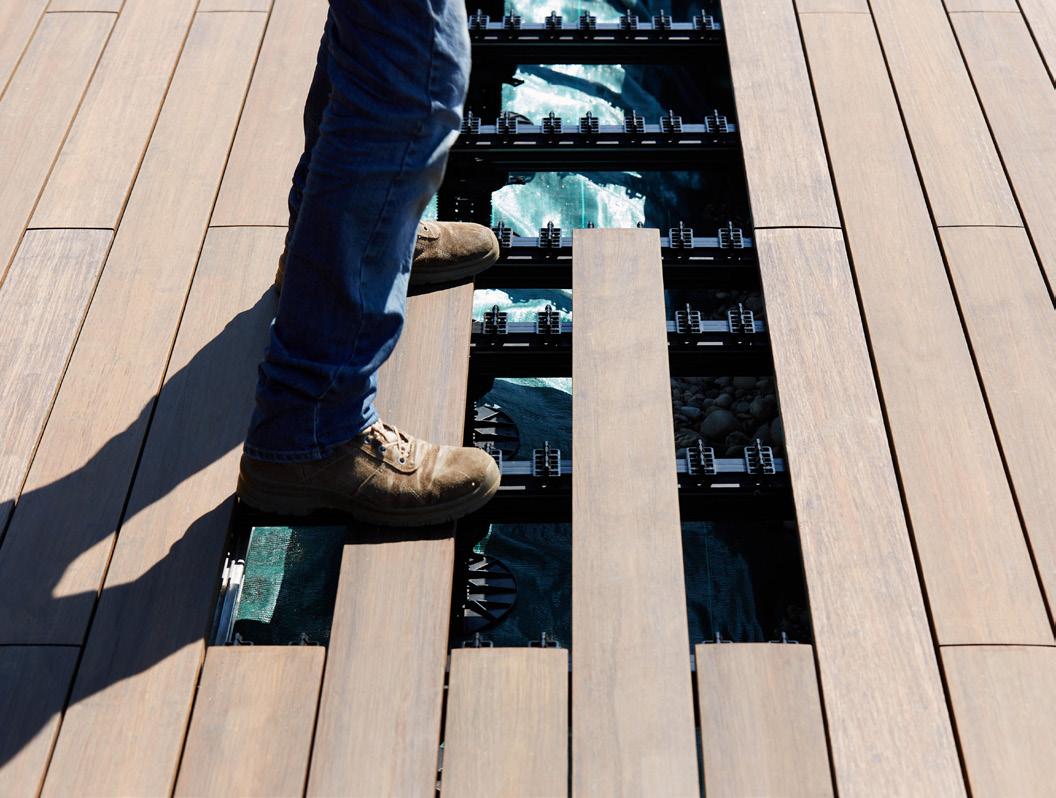

100% DEMONTIERBAR Diele für Diele ohne Beschädigung

DEMONTAGESSCHLÜSSEL um eine Diele zu entfernen

VORMONTIERTE CLIPS für eine Befestigung der Diele ganz ohne Schrauben

ALUMINIUM SCHIENEN 5 verschiedene Schienenausfüh­ rung für jeden Untergrund und jede Aufbauhöhe

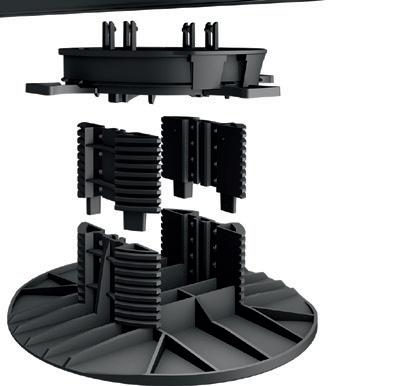

STELLFÜSSE + AUFSATZSTÜCKE bis zu 325 mm (ohne UK und Beläge)

9

10

DAS GRAD®-SYSTEM | TERRASSENSYSTEM

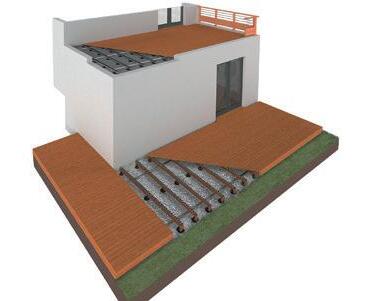

FÜR JEDEN UNTERGRUND GEEIGNET STABILER UNTERGRUND

ABGEDICHTETER UNTERGRUND +

627

FESTER UNTERGRUND

Die für Fliesen oder rauen Roh-Beton konzipierten Schienen können durch Keile oder Unterlagen ausgerichtet werden, so dass Regenwasser abfließen kann. Diese Konfiguration redu­ ziert die Gesamthöhe des Holzdecks auf ca. 40 mm.

86

Um die Abdichtungsbahn zu schützen, ruhen die GRAD® Terrassenschienen auf verstellbaren Top Lift®-Stellfüßen, die speziell für diesen Zweck entwickelt wurden. Diese nach sehr präzisen Berechnungen verteilten Stützen tragen Pflanzge­ fäße oder andere schwere Produkte mühelos und ohne das Risiko von Beschädigungen. Für den technischen Zugang können alle Dielen mit Hilfe der Demontageschlüssel entfernt werden.

118 86

400

H

56

H

mm

FESTER UNTERGRUND mm

86 39 86

56

51 86

86

118

H

39

mm39

51

FLAT RAIL

400

39

H

TOP RAIL

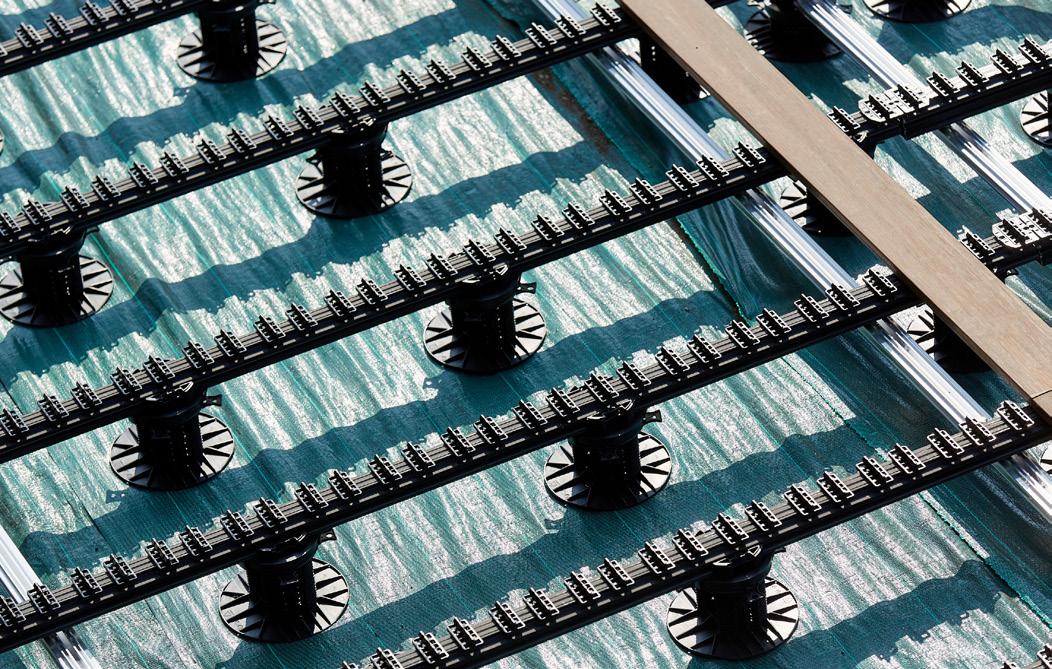

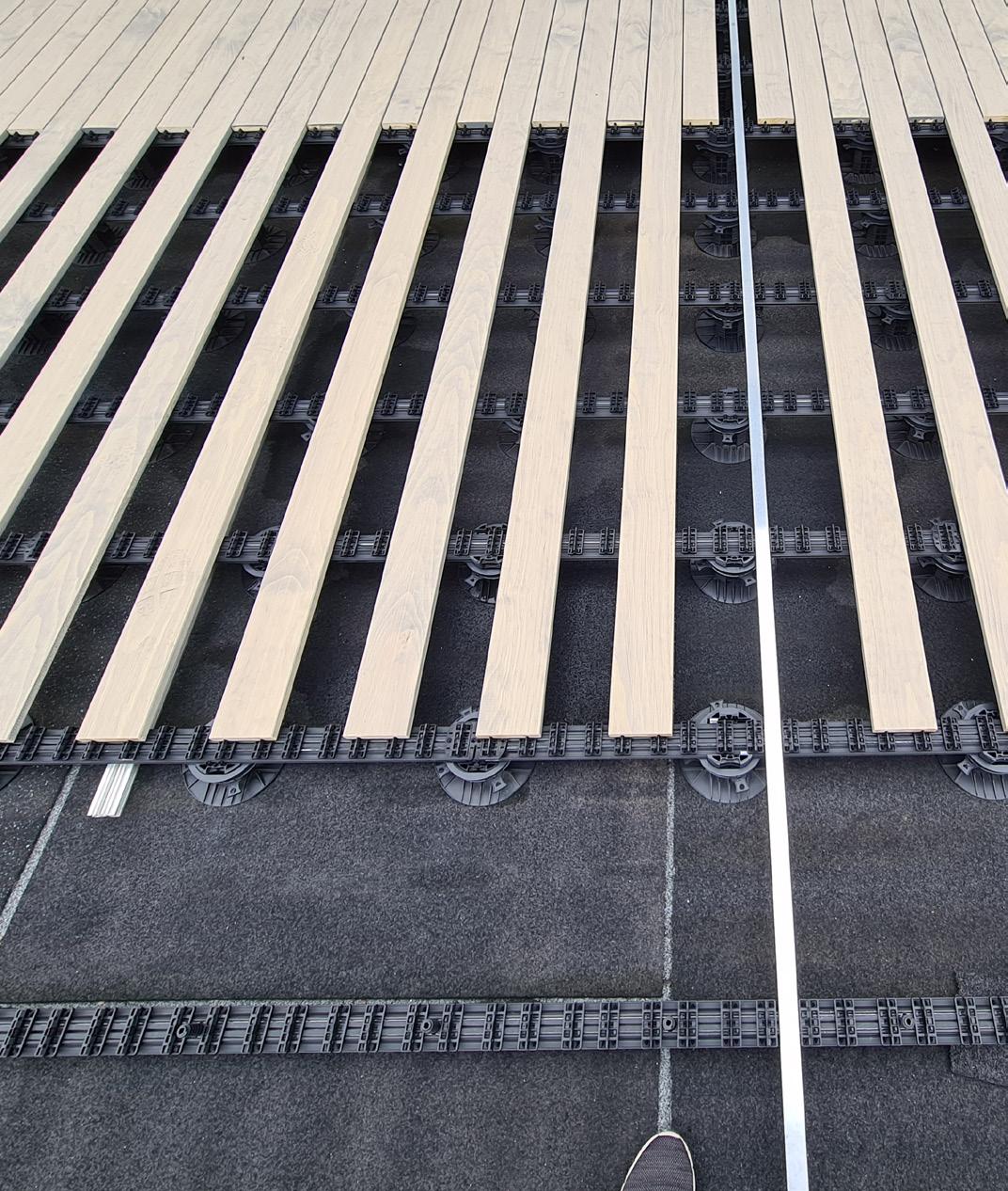

AUF STELLFÜSSEN

400

400

H

← möglich mit Up+ Aufsätzen und Top+ Versteifung 400 400

86 H

mm

H

118

101

113

113

86

86

400

400

101

101

400

400

H

620

mm

mm

194

PR24

86 86

118

118

PR39

PR56

400 AUF HOLZBALKEN & ALU

389

507

429 429 349

H

627

mm

113

86

429

56

56

Abstandshalter aus Gummi mit einer Stärke 400 von 2-4 mm

39

507

mm

51

PR24/39/56

627

mm

Das Gewicht eines Holzdecks übersteigt selten 30 kg/m2.

Außerdem ist die Struktur flexibel und verzahnt. Solange der Boden einigermaßen stabil ist, kann das gesamte Gewicht der Konstruktion auf mehrere Stützen aus Top Lift®-Füßen verteilt werden, ohne dass die Gefahr des Einsinkens besteht.

56

56

H

STABILER UNTERGRUND

118

118

H 39 mm

ABGEDICHTETER UNTERGRUND

←

400

mm 507 389

H

mm

H

349

507

389

349

←

120 mm

234

194

120 120

120 120

120

234

FLAT RAIL

234

194

FLAT RAIL

194

FLAT RAIL

← Balken

TERRASSENSYSTEM | DAS GRAD®-SYSTEM

INSTABILER UNTERGRUND

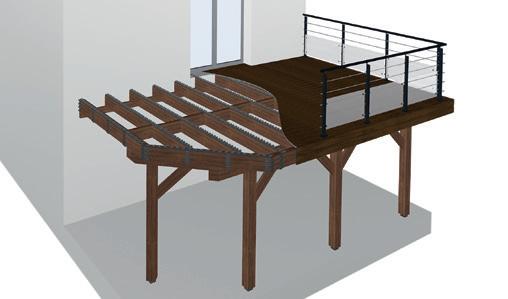

SELBSTTRAGENDE HOLZ- ODER METALL­ KONSTRUKTION

Diese Konstruktion ist für die Aufstellung auf instabilen Böden vorgesehen (z. B. frisch aufgeschüttete Flächen). Die 86 118 Holzkonstruktion ruht auf festen Gründungselementen (z. B. 86 Punktfundamenten oder Betonplatten), um einen dauerhaf­ 56 ten Halt zu gewährleisten.

H 39 56 51 mm 86 118

Diese Terrassenkonstruktion ruht auf einem Holzrahmen, der durch Pfosten erhöht wird, und ermöglicht die Installation von Geländern und Holzbelägen für Höhen von 620 mm bis 4 m. Die Einheit kann je nach Standortkonfiguration völlig selbsttragend 627 oder mit der Fassade verbunden sein.

WICHTIGER HINWEIS! Dabei müssen die jeweils geltenden 627 in Bezug auf Durchtrittsicherheit und Statik Vorschriften berücksichtigt werden.

86

56

39 H mm 86

39

51

11

+

56 118

86

400 627 627 39 H mm

AUF FUNDAMENTEN

AUF PFOSTEN

56

++

39

400

51

400

H 400 39 86 H mm 400 HH

mm mm

113 400

113

H

mm

118

86

FLAT RAIL

118

400 400

FLAT RAIL

H

mm

118

101

400

HH

400 113

400

mm mm

mm

507

507

389

429 H mm 86

118

101

86

429 86 H

400

mm

400

mm

101

H

56

389 101

86 349

400

← Balken

507

← Bodenfundamente

118

← Balken

507

389 234

429 H 400 400 mm 120

349 194

120

234

194

507 194

389

349

H

← Pfosten

120

234

194

mm

120

620 620

120

234

120 *Maßgeschneiderte Holz- oder Metallstruktur, die nicht von GRAD® geliefert wird!

194

← Bodenfundamente

mit Balkenschuh

62

DAS GRAD®-SYSTEM | SERVICE UND BERATUNG

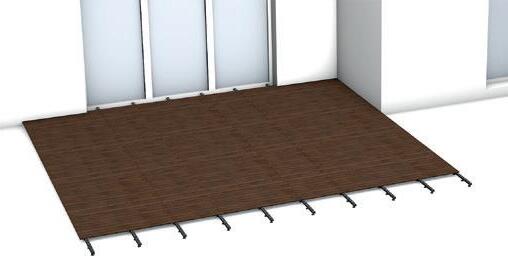

GRAD® – SERVICE UND BERATUNG GRAD 3D VISUALISIERUNG GRAD® erstellt professionelle Projektskizzen mit einer hauseigenen Berechnungssoftware. Anhand Ihrer Skizzen und Grundrisse visualisieren wir jedes Projekt bis ins kleinste Detail, i.d.R. innerhalb von 2 Werktagen. Nutzen Sie dafür unser Terrassenanfrage-Formular auf www.vivagardea.de/grad. Wir führen Sie durch unsere Checkliste. Da bleibt nichts auf der Strecke! Die Planung beinhaltet Materiallisten und ermöglicht Ihnen damit die volle Kostenkontrolle.

PROJEKT- UND ENTWICKLUNGSABTEILUNG Für größere Projekt und komplexe Bauvorhaben steht Ihnen ein Team von Fachleuten zur Verfügung, dass Sie bei Ihrem Projekt unterstützt. Das ist ein besonderer Service für Planer und Verarbeiter. Mit Hilfe des Zeichenprogramms GRAD3D für Decking & Fassade, oder sogar mit Tools wie AUTOCAD und REVIT, ist GRAD® in der Lage, alle Ihrer Projekte maßgeschneidert zu realisieren.

SCHULUNG Um Verarbeitern die Möglichkeit zu geben, die Potentiale voll auszuschöpfen, wurde ein Schulungsprogramm geschaffen, in dem Sie GRAD® Schritt für Schritt entdecken. Dabei entscheiden Sie, welche Module Sie einsetzen: Terrasse, Fassade, Interieur und Sichtschutz. So erfahren Sie alles über die Produkte, seine Vorteile und die technischen Eigenschaften.

Mehr zum Thema, sowie den VivaGardea Gesamtkatalog, finden Sie im Internet unter www.vivagardea.de.

TERRA SSENSYSTEM E NATUR

HOLZ | TMT | ACCOYA®

MODERN WPC | BPC | GCC | MEGAWOOD®

MINERAL FASERZEMENT | KERAMIK

2024

12

DIE SCHIENEN

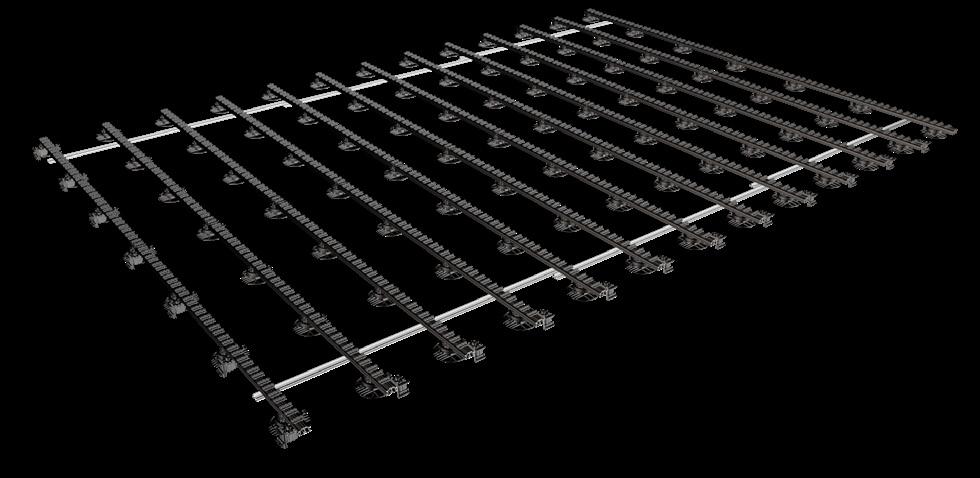

DIE GRAD® SCHIENEN TECHNISCHE MERKMALE UND WICHTIGE INFORMATIONEN Die Aluminiumprofile wurden über Jahre hinweg im Kontakt mit Fachleuten entwickelt und erfüllen eine Vielzahl von Anforderungen: Höhen, Belastbarkeiten, Gewichte.

Alle Profile sind werkseitig mit Clips vorgerüstet, so dass die Montage schnell und einfach erfolgen kann.

Für jeden Untergrund gibt es die passende Schiene. Aufbauhöhen ab 39 mm (inkl. Belag) sind kein Problem mehr.

13

14

FLAT RAIL | DIE SCHIENEN

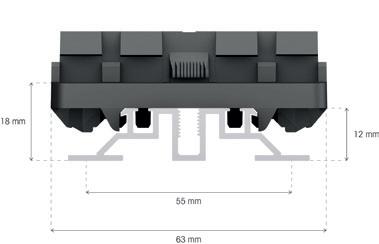

FLAT RAIL NICHT TRAGENDE SCHIENE FÜR TERRASSENDIELEN UND VERKLEIDUNGEN f N icht tragende Schiene zur Befestigung auf hartem Boden oder festem Untergrund f Niedrige Aufbauhöhe f Industriell vorgeclipste Schiene für perfektes Fugenbild f Jede Diele kann einzeln mit speziellen Schlüsseln, die an die Breite der Dielen angepasst sind, entfernt werden f Schiene kann in der Länge angepasst werden f Kein Kontakt zwischen den Dielen und der Aluminiumschiene für bessere Hinterlüftung

f Unsichtbare Befestigung f Einfache, schnelle und bequeme Verlegung f 100% recycelbar

PROFi-TIPP Harter Boden, flacher Auf bau. Schiene mus s flächig auf liegen.

TECHNISCHE EIGENSCHAFTEN Schienenmaterial

Aluminium 6060

Schienenoberfläche

schwarz lackiert

Material des Clips

Polyoxymethylene (POM)

Schienengewicht (inklusive Clips)

+/- 0,630 kg/ lfm

Maximale Produktionslänge

3968 mm

Ausreißfestigkeit der Clips auf der Schiene

40 kg Mittelwert, für zwei 2 Befestigungspunkte

FLAT RAIL Beschreibung

Beläge

Artikel-Nr.

Menge / Palette

FLAT RAIL - 124 32 Clips für 16 Dielen mit 120 mm 12 x 55 x 1984 mm , nicht tragende Schiene

Accoya®, Thermoesche, GCC, Thermokiefer, Moso® Bambus

G1185

216 Stück

FLAT RAIL - 124 64 Clips für 32 Dielen mit 120 mm 12 x 55 x 3968 mm, nicht tragende Schiene

Accoya®, Thermoesche, GCC, Thermokiefer, Moso® Bambus

G2222

216 Stück

FLAT RAIL - 155,5 24 Clips für 12 Dielen mit 150 mm 12 x 55 x 1866 mm, nicht tragende Schiene

Dex

G1860

216 Stück

GESAMTAUFBAUHÖHE

UNTERGRUND

PROFI-TIPP

Ab 39 mm inkl. Belag, erweiterbar durch Pads, bis 500 mm Gesamtaufbau auf Holz & Stellfuß

Beton Fliese KVH/BSH Stahl/Alu

Harter Boden, flacher Aufbau.

Schiene muss flächig aufliegen.

DIE SCHIENEN | FLAT RAIL

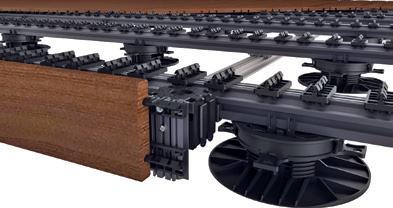

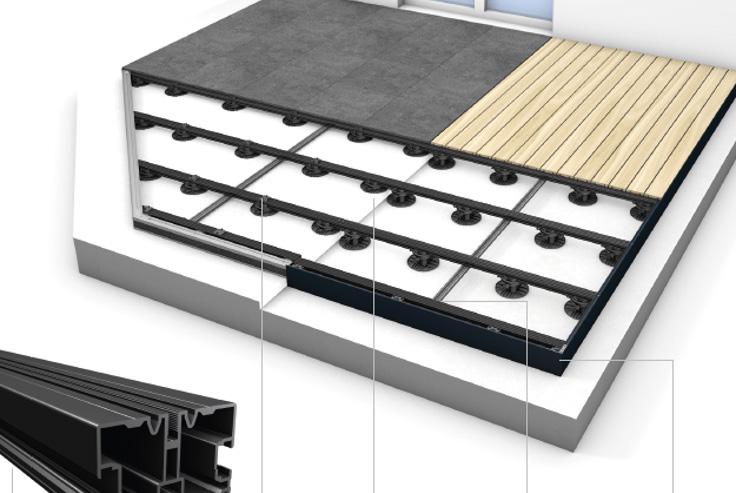

AUFBAU / KONSTRUKTION / MATERIALBEDARF

.4 Max

0–5

Bei Holzblende Edelstahlschraube 5 x 50 mm

0 cm

Top Link UK Längs­ verbinder

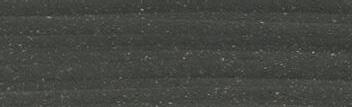

Roll Gummi­ granulat

Tour ALU-Blende

ARTIKELBEDARF JE m² IM DURCHSCHNITT (Zubehör per Stück – nicht VPE) Beschreibung

Art. Nr.

120er Diele TMT, Accoya, BAMBUS, GCC

152er Diele DEX Keramik-Verbund

Dielenbelag (ab Seite 37)

nach Wahl

8,06 lfm

6,43 lfm

2,2 lfm

2,6 lfm

Flat Rail Gummigranulat

G1220 | G1221

2,2 lfm

2,6 lfm

Top Link Verbinder

G1488 | G1489

1 Stück

1 Stück

Demontageschlüssel (Paar)

G968 | G1784

1 Stück (Paar) je Terrasse

1 Stück (Paar) je Terrasse

ARTIKELBEDARF JE LFM FÜR TOUR ALUBLENDE 4,5 x 37 x 2010 mm Tour Alu Blende

G967

1 lfm

1 lfm

ARTIKELBEDARF JE LFM FÜR HOLZBLENDE Edelstahlschraube 5 x 50 mm

G1721

3 Stück/lfm

3 Stück/lfm

Dielenbelag

nach Wahl

1 lfm

1 lfm

Durchschnittlicher Verbrauch ermittelt durch Berechnung für eine Fläche von 10 x 10 m. Tatsächlicher Verbrauch kann daher abweichen.

15

16

TOP RAIL | DIE SCHIENEN

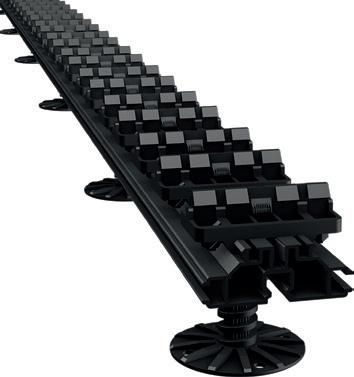

TOP RAIL SCHIENE MIT INTEGRIERTEN MINISTELLFUSS FÜR TERRASSEN Nur für den privaten Gebrauch Tragende Schiene, Stellfußabstand bis 38 cm Tragende Schiene mit integriertem Ministellfuß Industriell vorgeclipste Schiene für perfektes Fugenbild Jede Diele kann einzeln mit speziellen Schlüsseln, die an die Breite der Dielen angepasst sind, entfernt werden f Schiene kann in der Länge angepasst werden f Kein Kontakt zwischen den Dielen und der Aluminiumschiene für bessere Hinterlüftung f f f f f

f Unsichtbare Befestigung f Einfache, schnelle und bequeme Verlegung f 100% recycelbar

PROFi-TIPP Harter Boden, niedrige r Auf bau. Gefälleau sgleich durch inte grie rten Stell fuß.

Blen de wird geschraubt.

TECHNISCHE EIGENSCHAFTEN Schienenmaterial

Aluminium 6060

Schienenoberfläche

schwarz lackiert

Material des Clips

Polyoxymethylene (POM)

Schienengewicht (inklusive Clips)

+/- 1,18 kg/ lfm

Maximale Produktionslänge

1984 mm

Ausreißfestigkeit der Clips auf der Schiene

40 kg Mittelwert, für zwei 2 Befestigungspunkte * * Stellfuß mittig kürzbar über Sollbruchstelle!

TOP RAIL Beschreibung

Beläge

Artikel-Nr.

Menge / Palette

TOP RAIL PR24 - 124 32 Clips für16 Dielen mit 120 mm 24 x 63 x 1984 mm, Integrierter Ministellfuß

Accoya®, Thermoesche, GCC, Thermokiefer, Moso® Bambus

G1189

120 Stück

TOP RAIL PR24 - 155,5 24 Clips für 12 Dielen mit 150 mm 24 x 63 x 1866 mm, Integrierter Ministellfuß

Dex

G1971

120 Stück

GESAMTAUFBAUHÖHE

UNTERGRUND

PROFI-TIPP

Ab 56 mm inkl. Belag

Beton Fliese

Harter Boden, niedriger Aufbau.

Gefälleausgleich durch integrierten Stellfuß. Blende wird geschraubt.

DIE SCHIENEN | TOP RAIL

AUFBAU / KONSTRUKTION / MATERIALBEDARF

Ma

x.

50 40 –

Bei Holzblende Edelstahlschraube 5 x 50 mm

cm

Top Link UK Längs­ verbinder

ARTIKELBEDARF JE m² IM DURCHSCHNITT Beschreibung

Art. Nr.

120er Diele TMT, Accoya, BAMBUS, GCC

152er Diele DEX Keramik-Verbund

Dielenbelag (ab Seite 37)

nach Wahl

8,06 lfm

6,43 lfm

2,2 lfm

2,6 lfm

Top Rail Top Link Verbinder

G1488 | G1489

1 Stück

1 Stück

Demontageschlüssel (Paar)

G968 | G1784

1 Stück (Paar) je Terrasse

1 Stück (Paar) je Terrasse

ARTIKELBEDARF JE LFM FÜR HOLZBLENDE Edelstahlschraube 5 x 50 mm

G1721

3 Stück/lfm

3 Stück/lfm

Dielenbelag

nach Wahl

1 lfm

1 lfm

Durchschnittlicher Verbrauch ermittelt durch Berechnung für eine Fläche von 10 x 10 m. Tatsächlicher Verbrauch kann daher abweichen.

17

18

PR24 | DIE SCHIENEN

PERFECT RAIL 24 TRAGENDE SCHIENE FÜR TERRASSENDIELEN. f Tragende Schiene, Stellfußabstand bis 40 cm f Industriell vorgeclipste Schiene für perfektes Fugenbild f Jede Diele kann einzeln mit speziellen Schlüsseln, die an die Breite der Dielen angepasst sind, entfernt werden f Schiene kann in der Länge angepasst werden f Kein Kontakt zwischen den Dielen und der Aluminiumschiene für bessere Hinterlüftung

f Unsichtbare Befestigung f Einfache, schnelle und bequeme Verlegung f 100% recycelbar

PROFi-TIPP Auf Pads und Stell fuß.

Kleine Auf bauhöhe.

Blen de wird geschraubt.

TECHNISCHE EIGENSCHAFTEN Schienenmaterial

Aluminium 6060

Schienenoberfläche

schwarz lackiert

Material des Clips

Polyoxymethylene (POM)

Schienengewicht (inklusive Clips)

+/- 1,05 kg/ lfm

Maximale Produktionslänge

3968 mm

Ausreißfestigkeit der Clips auf der Schine

40 kg Mittelwert, für zwei 2 Befestigungspunkte

PR24 Beschreibung

Beläge

Artikel-Nr.

Menge / Palette

PR24 - 124 32 Clips für 16 Dielen mit 20 mm 24 x 63 x 1984 mm

Accoya®, Thermoesche, GCC, Thermokiefer, Moso® Bambus

G1191

108 Stück

PR24 - 124 64 Clips für 2 Dielen mit 120 mm 24 x 63 x 3968 mm

Accoya®, Thermoesche, GCC, Thermokiefer, Moso® Bambus

G1997

108 Stück

PR24 - 155,5 24 Clips für 12 Dielen mit 150 mm 24 x 63 x 1866 mm

Dex

G1970

108 Stück

GESAMTAUFBAUHÖHE

UNTERGRUND

PROFI-TIPP

Ab 51 mm inkl. Belag ohne Stellfuß, erweiterbar durch Pads, 86 bis 400 mm inkl. Belag auf Stellfuß

Dachterrasse (Abdichtung) Beton/Fliese Schotter (verdichtet)

Auf Pads und Stellfuß.

Kleine Aufbauhöhe.

Blende wird geschraubt.

DIE SCHIENEN | PR24

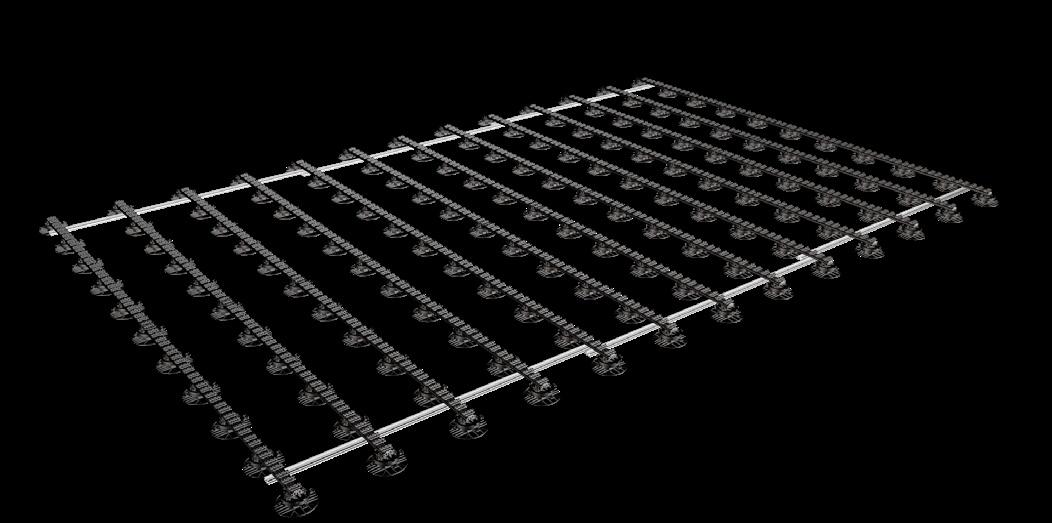

AUFBAU / KONSTRUKTION / MATERIALBEDARF

ALU-Verteiler max. Abstand 3,6 m

BOW Befestigungswinkel 2 St. / Verteiler

M

Bei Holzblende Edelstahlschraube 5 x 50 mm

ax M ax

m

.4 0

,6

.3

cm

M

40 ax .

–5

0 cm

Top Link UK Längs­ verbinder

Top Lift® Stellfuß

ARTIKELBEDARF JE m² IM DURCHSCHNITT Beschreibung

Art. Nr.

120er Diele TMT, Accoya, BAMBUS, GCC

152er Diele DEX Keramik-Verbund

Dielenbelag (ab Seite 37)

nach Wahl

8,06 lfm

6,43 lfm

2,2 lfm

2,6 lfm

PR 24 Top Lift Stellfuß

G1661 (40 Stück)

6 Füße (0,15Pk)

7 Füße (0,175Pk)

Top Link Verbinder

G1488 | G1489

1 Stück (0,05Pk)

1 Stück (0,05Pk)

Alu Verteiler

G1522 | G1815

0,4 lfm

0,4 lfm

BOW Winkel

G2291

0,5 Stück (0,125Pk)

0,5 Stück (0,125Pk)

Demontageschlüssel (Paar)

G968 | G1784

1 Stück (Paar) je Terrasse

1 Stück (Paar) je Terrasse

ARTIKELBEDARF JE LFM FÜR HOLZBLENDE Edelstahlschraube 5 x 50 mm

G1721

3 Stück/lfm

3 Stück/lfm

Dielenbelag

nach Wahl

1 lfm

1 lfm

Durchschnittlicher Verbrauch ermittelt durch Berechnung für eine Fläche von 10 x 10 m. Tatsächlicher Verbrauch kann daher abweichen.

19

20

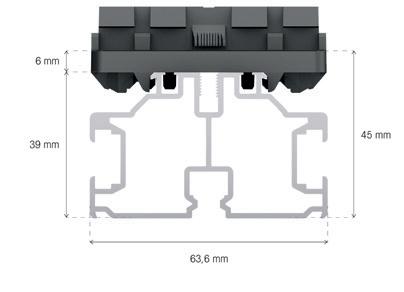

PR39 | DIE SCHIENEN

PERFECT RAIL 39 TRAGENDE SCHIENE FÜR TERRASSENDIELEN f T ragschiene, Stellfußabstand bis 70 cm für den privaten Bereich f Industriell vorgeclipste Schiene für perfektes Fugenbild f Jede Diele kann einzeln mit speziellen Schlüsseln, die an die Breite der Dielen angepasst sind, entfernt werden f Schiene kann in der Länge angepasst werden f Kein Kontakt zwischen den Dielen und der Aluminiumschiene für bessere Hinterlüftung

f Unsichtbare Befestigung f Einfache, schnelle und bequeme Verlegung f 100% recycelbar

PROFi-TIPP Auf Pads und Stell fuß.

Kompatibel mit komplettem Zubehör.

Meistver kau ft!

TECHNISCHE EIGENSCHAFTEN Schienenmaterial

Aluminium 6060

Schienenoberfläche

schwarz lackiert

Material des Clips

Polyoxymethylene (POM)

Schienengewicht (inklusive Clips)

+/- 1,40 kg/ lfm

Maximale Produktionslänge

3968 mm

Ausreißfestigkeit der Clips auf der Schine

40 kg Mittelwert, für zwei 2 Befestigungspunkte

PR39 Beschreibung

Beläge

Artikel-Nr.

Menge / Palette

PR39 - 124 32 Clips für 16 Dielen mit 120 mm 39 x 63 x 1984 mm

Accoya®, Thermoesche, GCC, Thermokiefer, Moso® Bambus

G1194

108 Stück

PR39 - 124 64 Clips für 32 Dielen mit 120 mm 39 x 63 x 3968 mm

Accoya®, Thermoesche, GCC, Thermokiefer, Moso® Bambus

G1602

108 Stück

PR39 - 155,5 24 Clips für 12 Dielen mit 150 mm 39 x 63 x 1866 mm

Dex

G1861

108 Stück

GESAMTAUFBAUHÖHE

UNTERGRUND

PROFI-TIPP

Ab 66 mm inkl. Belag ohne Stellfuß, erweiterbar durch Pads, 101 bis 400 mm inkl. Belag auf Stellfuß

Dachterrasse (Abdichtung) Beton/Fliese Schotter (verdichtet)

Auf Pads und Stellfuß.

Kompatibel mit komplettem Zubehör.

Meistverkauft!

DIE SCHIENEN | PR56

AUFBAU / KONSTRUKTION / MATERIALBEDARF

M m

0 .7

,6

ax

.3

M

ax

cm

Bei Holzblende END 1/2/3 Blendenhalter + TOP Cube

Ma

x. 4

0

c – 50

Top Lift® Stellfuß

m Top Link UK Längs­ verbinder

BOW Befestigungswinkel 2 St. / Verteiler

ALU-Verteiler max. Abstand 3,6 m

Bei Alublende BOW Flache Winkel 90°, END+ Alu-Blende. Selbstbohr­ schraube + TOP Cube

ARTIKELBEDARF JE m² IM DURCHSCHNITT Beschreibung

Art. Nr.

120er Diele TMT, Accoya, BAMBUS, GCC

152er Diele DEX Keramik-Verbund

Dielenbelag (ab Seite 37)

nach Wahl

8,06 lfm

6,43 lfm

2,2 lfm

2,6 lfm

PR 39 Top Lift Stellfuß

G1661 (40 Stück)

4 Füße

4,5 Füße

Top Link Verbinder

G1488 | G1489

1 Stück

1 Stück

Alu Verteiler

G1522 | G1815 | G1974 0,25 Stück

0,25 Stück

BOW Winkel

G1503

0,5 Stück

0,5 Stück

Demontageschlüssel (Paar)

G968 | G1784

1 Stück (Paar) je Terrasse

1 Stück (Paar) je Terrasse

ARTIKELBEDARF JE LFM FÜR END+ ALUBLENDE 2 x 100/150 x 3750 mm (2 STÜCK/VPE) End+ Alublende

G1205 | G1206

1 lfm

1 lfm

Top Cube

G1498

2 Stück/lfm

2 Stück/lfm

Selbstbohrschraube 4,8 x 38 mm

G1518

2 Stück/lfm

2 Stück/lfm

Half Clip

G1485

2 Stück/lfm

2 Stück/lfm

Schrauben M5 x 12

G1241

2 Stück/lfm

2 Stück/lfm

ARTIKELBEDARF JE LFM FÜR HOLZBLENDE Dielenbelag

nach Wahl

1 lfm

1 lfm

Top Cube

G1498

2 Stück/lfm

2 Stück/lfm

Blendenhalter End 1/2/3

G1473 | G1474 | G1475

2 Stück/lfm

Anfrage

Durchschnittlicher Verbrauch ermittelt durch Berechnung für eine Fläche von 10 x 10 m. Tatsächlicher Verbrauch kann daher abweichen.

21

22

PR56 | DIE SCHIENEN

PERFECT RAIL 56 TRAGENDE SCHIENE FÜR TERRASSENDIELEN f T ragschiene, Stellfußabstand bis 120 cm für den privaten Bereich f Industriell vorgeclipste Schiene für perfektes Fugenbild f Jede Diele kann einzeln mit speziellen Schlüsseln, die an die Breite der Dielen angepasst sind, entfernt werden f Schiene kann in der Länge angepasst werden f Kein Kontakt zwischen den Dielen und der Aluminiumschiene für bessere Hinterlüftung

f Unsichtbare Befestigung f Einfache, schnelle und bequeme Verlegung f 100% recycelbar

PROFi-TIPP Auf Pads und Stell fuß. Kompatibel mit komplettem Zubehör. Für große Spannweiten!

TECHNISCHE EIGENSCHAFTEN Schienenmaterial

Aluminium 6060

Schienenoberfläche

schwarz lackiert

Material des Clips

Polyoxymethylene (POM)

Schienengewicht (inklusive Clips)

+/- 1,70 kg/ lfm

Maximale Produktionslänge

3968 mm

Ausreißfestigkeit der Clips auf der Schine

40 kg Mittelwert, für zwei 2 Befestigungspunkte

PR56 Beschreibung

Beläge

Artikel-Nr.

Menge / Palette

PR56 - 124 32 Clips für 16 Dielen mit 120 mm.

56 x 63 x 1984 mm

Accoya®, Thermoesche, GCC, Thermokiefer, Moso® Bambus

G1197

108 Stück

PR56 - 124 64 Clips für 32 Dielen mit 120 mm.

56 x 63 x 3968 mm

Accoya®, Thermoesche, GCC, Thermokiefer, Moso® Bambus

G2062

108 Stück

PR56 - 155,5 24 Clips für 12 Dielen mit 150 mm.

56 x 63 x 1866 mm

Dex

G1972

108 Stück

GESAMTAUFBAUHÖHE

UNTERGRUND

PROFI-TIPP

Ab 83 mm inkl. Belag ohne Stellfuß, erweiterbar durch Pads, 118 bis 400 mm inkl. Belag auf Stellfuß

Dachterrasse (Abdichtung) Beton/Fliese Schotter (verdichtet)

Auf Pads und Stellfuß.

Kompatibel mit komplettem Zubehör.

Für große Spannweiten.

DIE SCHIENEN | PR56

AUFBAU / KONSTRUKTION / MATERIALBEDARF

M ax

,6

cm

.3

20

ax

.1

M m

Bei Holzblende END 1/2/3 Blendenhalter + TOP Cube

M

BOW Befestigungswinkel 2 St. / Verteiler

4 ax .

0–

50 c

Top Lift® Stellfuß

m

Top Link UK Längs­ verbinder

ALU-Verteiler max. Abstand 3,6 m

Bei Alublende BOW Flache Winkel 90°, END+ Alu-Blende. Selbstbohr­ schraube + TOP Cube

ARTIKELBEDARF JE m² IM DURCHSCHNITT Beschreibung

Art. Nr.

120er Diele TMT, Accoya, BAMBUS, GCC

152er Diele DEX Keramik-Verbund

Dielenbelag (ab Seite 37)

nach Wahl

8,06 lfm

6,43 lfm

2,2 lfm

2,6 lfm

PR 56 Top Lift Stellfuß

G1661 (40 Stück)

2,5 Füße

3 Füße

Top Link Verbinder

G1488 | G1489

1 Stück

1 Stück

Alu Verteiler

G1522 | G1815 | G1974 0,25 Stück

0,25 Stück

BOW Winkel

G1503

0,5 Stück

0,5 Stück

Demontageschlüssel (Paar)

G968 | G1784

1 Stück (Paar) je Terrasse

1 Stück (Paar) je Terrasse

ARTIKELBEDARF JE LFM FÜR END+ ALUBLENDE 2 x 100/150 x 3750 mm (2 STÜCK/VPE) End+ Alublende

G1205 | G1206

1 lfm

1 lfm

Top Cube

G1498

2 Stück/lfm

2 Stück/lfm

Selbstbohrschraube 4,8 x 38 mm

G1518

2 Stück/lfm

2 Stück/lfm

Half Clip

G1485

2 Stück/lfm

2 Stück/lfm

Schrauben M5 x 12

G1241

2 Stück/lfm

2 Stück/lfm

ARTIKELBEDARF JE LFM FÜR HOLZBLENDE Dielenbelag

nach Wahl

1 lfm

1 lfm

Top Cube

G1498

2 Stück/lfm

2 Stück/lfm

Blendenhalter End 1/2/3

G1473 | G1474 | G1475

2 Stück/lfm

Anfrage

Durchschnittlicher Verbrauch ermittelt durch Berechnung für eine Fläche von 10 x 10 m. Tatsächlicher Verbrauch kann daher abweichen.

23

24

ZUBEHÖR

DAS PERFEKTE ZUBEHÖR NACH DEM PRINZIP DES ELEFANTENFUSS Mit einem Durchmesser von 200 mm und einer durchgehenden Grundfl­äche­ist­ ein­Einsinken des Top Lift® Stellfußes in den Boden fast nicht möglich. Er hat eine Balkenaufnahme von bis zu 64 mm und ist von 35 bis 55 mm stufenlos verstellbar (ergänzbar durch Aufsätze in der Höhe bis 370 mm).

ZUBEHÖR | TOP LIFT®

TOP LIFT® EIN EINZIGARTIGER POLYMERSTELLFUSS, DER EINE PERFEKT EBENE STRUKTUR GARANTIERT! TOP LIFT® wird vor allem auf wasserdichten Membranen verwendet, um diese vor dem Absinken zu schützen. Er erfüllt dieselbe Funktion auf einem natürlich stabilen Boden und ist daher auch für stabilisierte Böden (Schotter) oder harte Böden (Beton, Fliesen) geeignet.

Er trägt eine durchschnittliche Last von einer Tonne/m2 (800 kg/Stk.) und ermöglicht dank seines sehr präzisen Schraubensystems eine einfache Niveauregulierung.

Mit einer Auflagefläche von mehr als 300 cm2 erfüllt sie perfekt die Norm für Terrassen auf Abdichtungen.

f E in Neigungskorrektor kann hinzugefügt werden, um bis zu 4 % auszugleichen. f 100 % in Frankreich hergestellt

f E in Schraubmechanismus, mit dem Sie die Höhe ihrer Terrasse präzise einstellen können f 100% recycelbares Polypropylen f Jeder Fuß trägt mind. 800 Kg f Einstellbarer Bereich von 35 bis 190 mm, dank der Verlängerungen (und bis zu 325 mm mit den TOP+ Stabilisatoren)

TOP LIFT® & ZUBEHÖR Beschreibung

Artikel-Nr.

Menge / Palette

TOP LIFT® - VERSTELLFUSS Verstellbar zwischen 35 und 55 mm, ohne Aufsätze Mit den montierten Aufsätzen UP+ ist eine Erhöhung auf 190 mm möglich.

Karton mit 40 Stück

G1661

24 Karton

UP+ - AUFSÄTZE FÜR TOP LIFT® erhöht den Stellfuß um 45 mm pro Paar Karton mit 40 Paar / 80 Stück

G1495

24 Karton

TOP+ - VERSTEIFER FÜR TOP LIFT® Zur Stabilisierung des Stellfußes bei mehr als 3 Paar Aufsatzstücken UP+ Karton mit 80 Stück

G1499

24 Karton

NEIGUNGSAUSGLEICH Zum Neigungsausgleich von bis zu 4 % Gefälle, Karton mit 250 Stück

G1496

200 mm

Basismodell: 35 bis 55 mm

Basismodell mit 1 Paar Aufsätzen: bis zu 100 mm

Basismodell mit 2 Paar Aufsätzen: bis zu 145 mm

Basismodell mit 3 Paar Aufsätzen: bis zu 190 mm

Basismodell mit bis zu 6 Paar Aufsätzen und Stabilisatoren: 325+ mm

25

26

TOP CUBE® | ZUBEHÖR

© Ledoux Jardin

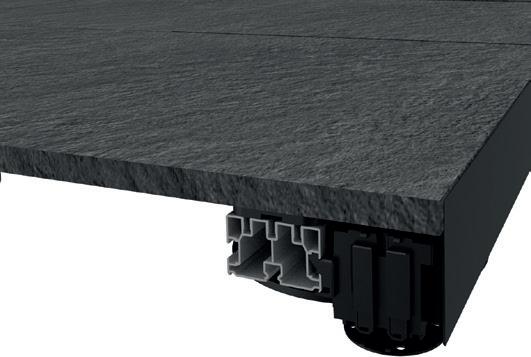

TOP CUBE® BLENDENLÖSUNGEN HOLZBLENDE Als Fortsetzung unserer Terrassen-Innovationen hat unser Forschungsund Entwicklungsteam Produkte für die einfache Montage von Ab­ schlussblenden entwickelt.

Dank des Top Cube® ist es möglich, die Schienen PR39 und PR56 mit einer Halterung für bis zu drei Dielen hohe Abschlussblenden auszustat­ ten. Die perfekte Einfassung Ihres Projekts erfolgt schnell und jedes Mal mit einem überzeugenden Ergebnis.

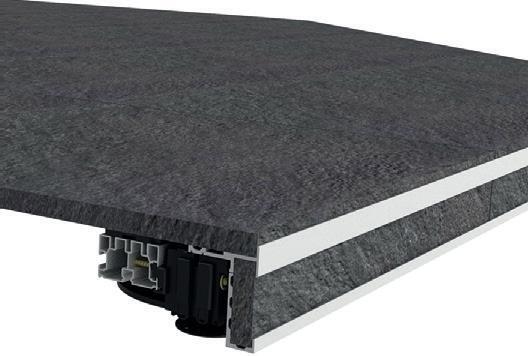

ALUMINIUMBLENDE Bei Bodenkontakt ist die Verwendung einer Holzabschlussblende nicht von Vorteil. Um diesen Anforderungen gerecht zu werden, haben wir eine stranggepresste Blende aus eloxiertem Aluminium entwickelt, die mit dem Top Cube® kompatibel ist. Nach der Installation bildet sie einen perfekten Abschluss, der dauerhaft schön ist.

TOP CUBE® Halterung für Holz- und Aluminiumblende Für PR39, PR56 und Unirail, Inklusive Stellfuß und Befestigungsatz. Beutel mit 4 Stück, Menge/Palette: 20 Beutel Kompatibel mit: Holz, Aluminium Artikel-Nr. G1498

ZUBEHÖR | TOP CUBE®

ZUBEHÖR TOP CUBE® B1 - BLENDENHALTERUNG AUS FLAT RAIL 124

B2 - BLENDENHALTERUNG AUS FLAT RAIL 124

Wird an den TOP CUBE befestigt.

Für 1 Dielen von 120 mm, Karton mit 25 Stück, Menge/Palette: 16 Kartons Kompatibel mit: Holz + NFC Artikel-Nr. G1473

Wird an den TOP CUBE befestigt.

Für 2 Dielen von 120 mm, Karton mit 25 Stück, Menge/Palette: 8 Kartons Kompatibel mit: Holz + NFC Artikel-Nr. G1474

B3 - BLENDENHALTERUNG AUS FLAT RAIL 124 Wird an den TOP CUBE befestigt.

Für 3 Dielen von 120 mm, Karton mit 25 Stück, Menge/Palette: 8 Kartons Kompatibel mit: Holz + NFC Artikel-Nr. G1476

TOUR ALUMINIUM­ BLENDE 4,5 x 37 x 2009 mm, mit Befestigungssatz, Menge/Palette: 15 Stück Kompatibel mit: Aluminium Artikel-Nr. G967

GRIP-CLIP Verhindert das Verrutschen von Terrassendielen und Fassadenprofilen auf den Clips.

Art.-Nr. G2973

GRAD® KEIL-CLIP Als Dielenauflage für besäumte Dielen, inkl.

M5 x 12 Torx, Beutel mit 20 Stück, Menge/Palette: 25 Beutel Artikel-Nr. G1486

SELBSTBOHRSCHRAUBE EDELSTAHL A2 Ø 4 x 35 mm, Torx, zur Befestigung der Blenden, Menge/Palette: 1 Box mit 200 Stück Artikel-Nr. 1218

BLENDE AUS THERMOLACKIERTEM EXTRUDIERTEM ALUMINIUM

SELBSTBOHRSCHRAUBE EDELSTAHL A2

RAL 7016, Länge 3,75m, Satz mit 2 Stück, Verkauf paarweise Menge/Palette: 20 Paar Kompatibel mit: Aluminium

Ø 4,8 x 38 mm, Torx, Beutel mit 50 Stück, Menge/Palette: 20 Beutel Artikel-Nr. G1518

Höhe 10 cm Artikel-Nr. G1206

VERSTELLBARER FLACHWINKEL Für variablen Winkel, mit Clips, aus Edelstahl A2. 120 x 30 x 1,5 mm, Beutel mit 4 Stück, Menge/Palette: 20 Beutel Kompatibel mit: Holz Artikel-Nr. G1504

SK-SCHRAUBEN M5 x 12 mm, Edelstahl, Torx Beutel mit 50 Stück, Menge/Palette: 50 Beutel Artikel-Nr. G1241

HALF CLIP® Beutel mit 50 Stück, Menge/Palette: 20 Beutel Artikel-Nr. G1485 benötigt G1241 zur Verschraubung!

Höhe 15 cm Artikel-Nr. G1205

Höhe 15 cm, für Dielen mit einer Stärke von 24 bis 28 mm, Artikel-Nr. 2637

ANPASSBARE BLENDENHALTER - B1

ANPASSBARE BLENDENHALTER - B2

Wird am TOP CUBE befestigt, für 1 Diele 140 - 155 mm, Karton mit 25 Stück, Menge/Palette: 16 Kartons Kompatibel mit: Holz Artikel-Nr. 2175

Wird am TOP CUBE befestigt, für 2 Diele 140 - 155 mm, Karton mit 25 Stück, Menge/Palette: 8 Kartons Kompatibel mit: Holz Artikel-Nr. 2176

27

28

VERSCHIEDENES | ZUBEHÖR

WEITERES SCHIENEN-ZUBEHÖR ENTWÄSSERUNGSRINNE

TOP LINK

Spritzwasserfest, aus Aluminium 20,5 x 119 x 2000 mm, Stückweise Artikel-Nr. G1516

Zur Verbindung der Rails, Beutel mit 20 Stück, Menge/Palette:10 Beutel TOP LINK S bei 120 mm Dielen, Artikel-Nr. G1488

TOP LINK L bei 145 & 155 mm Dielen, Artikel-Nr. 1489

VERTEILER

GRAD®-CLIP

Mit 5 verschiebbaren Clips, Abstand 500 mm, 26 x 50 x 2060 mm Menge/Palette: 72 Stück Artikel-Nr. G1522

Ohne Halterungsstifte, mit Befestigungsschraube M5 / 12 mm, Edelstahl A2, Torx, Beutel mit 50 Sätzen, Menge/Palette: 20 Beutel Artikel-Nr. G1487

DEMONTIERBARER GRAD®-CLIP

BEFESTIGUNGSWINKEL FÜR DIE VERBINDUNG VON PR39/PR56 47 x 30 x 16 mm, aus Edelstahl, mit Befestigungssatz, Beutel mit 4 Sätzen, Menge/Palette: 32 Beutel Artikel-Nr. G1503

KEYS DEMONTAGESCHLÜSSEL 120 Für Holzdielen 120 mm Breite, Menge/Palette: 6 Paar Artikel-Nr. G968

KEYS DEMONTAGESCHLÜSSEL 155 Für Dielen 145 bis 155 mm Breite, Menge/Palette: 10 Paar Artikel-Nr. G1784

GUMMISTREIFEN

FLACHWINKEL 90°

Eine Rolle, einseitig selbstklebend, Menge/Palette: 10 Stück

Mit Befestigungsschrauben, Beutel mit 2 Stück, Menge/Palette: 20 Beutel Artikel-Nr. G1481

2 mm 55 x 11 000 x 2 mm Artikel-Nr. G1220

Mit Halterungsstift aus Polyoxymethylen, schwarz, Beutel mit 50 Stück, Menge/Palette: 20 Beutel Artikel-Nr. G1483

4 mm 55 x 16 000 x 4 mm Artikel-Nr. G1221

UNKRAUTBÄNDCHENGEWEBE

KLEBSTOFF

KLEBSTOFF

damit sich kein Unkraut unter der Terrasse bilden kann, wasserdurch­ lässig – VE 21 m2 T4802

Nur für WPC-Dielen, Menge/Palette: 1 Stück Artikel-Nr. G1509

Nur für HolzDielen, Menge/Palette: 1 Stück Artikel-Nr. G2179

GRAD®-KERAMIKFLIESEN

GRAD®-SYSTEM FÜR KERAMIKFLIESEN TERRASSENBELAG AUS HOLZ UND KERAMIK Die Kombination von warmen Holz mit der Wider­standsfähigkeit kerami­ schen Steinzeugs ermöglicht es, die Bereiche der Terrasse für die Nutzung zu gestalten. (Essbereich, Entspannungsbereich). Dank des GRAD®-Systems ist es möglich, Keramikfliesen und Holzdielen einfach zu kombinieren. Das Zubehörprogramm ermöglicht eine effiziente Verbindung der Alumini­ umprofile, um eine homogene Struktur zu gewährleisten. Die Beläge aus Feinsteinzeug und Holz sind dann stabil und fest.

Passende Keramikfliesen finden Sie ab Seite 138 im VivaGardea Terrassenkatalog oder im Internet unter www.vivagardea.de

29

30

KONZEPT | GRAD®-KERAMIKFLIESEN

UNIRAIL – DIE EINZIGARTIGE ALUMINIUMSCHIENE KOMPATIBEL MIT FAST ALLEN BEFESTIGUNGSARTEN FÜR EINE PERFEKT AUSGERICHTETE UND STABILE UNTERKONSTRUKTION f langlebige Schiene aus Aluminium – 20 Jahre Herstellergarantie f mehrere Führungsnuten für verschiedene Schraubensysteme bei der Verlegung von Holzdielen und/oder Keramikfliesen f in schwarz lackierte Schiene für ein ästhetisches Fugenbild

optional

Für eine präzise Installation FLIESENKREUZ UND DÄMPFUNGSPOLSTER

INSTALLATION MIT HOLZDIELEN Direkte Verbindung der Holzdielen auf Unirail-Schinen

Verbindung mit selbstbohrenden Schrauben schräg oder gerade

Für die Höhe­ neinstellung des Schienensystems TOP LIFT®

Für die Versteifung des Schienensys­ tems VERTEILER UND BEFESTIGUNGSWINKEL

Für eine saubere Endausführung ALUMINIUM BLENDE

INSTALLATION MIT KERAMIKFLIESEN Verbindung mit Holzschrauben schräg oder gerade

FLIESENKREUZ UND DÄMPFUNGSPOLSTER

GRAD®-KERAMIKFLIESEN | BLENDEN

KERAMIKBLENDE

ALUMINIUMBLENDE

TOP CUBE®

TOP CUBE®

TOP CUBE® Halterung für Holz- und Aluminiumblende Für STONE RAIL, inklusive Stellfuß und Befestigungsatz, Beutel mit 4 Stück, Menge/Palette: 20 Beutel Artikel-Nr. G1498

OBERE BLENDESCHIENE FÜR FEINSTEINZEUG

UNTERE BLENDESCHIENE FÜR FEINSTEINZEUG

Nur für Terrassen auf festem Boden. Anodisiertes Aluminium, 67,3 x 26 3620 mm, Stückweise, Menge/Palette: 20 Stück Artikel-Nr. G1208

Nur für Terrassen auf festem Boden. Anodisiertes Aluminium, 67,3 x 26 3620 mm. Stückweise, Menge/Palette: 20 Stück Artikel-Nr. G1207

SELBSTBOHRSCHRAUBE

BIRCHO SK-SCHRAUBEN

BIRCHO SK-SCHRAUBEN

Nageldübel Ø 6 x 60 mm, zur befestigung der FLAT RAIL auf Betonboden, Menge/Palette: 1 Box mit 50 Stück Artikel-Nr. G1219

Torx, Ø 6 x 120 mm, Menge/Palette: 1 Box mit 100 Stück Artikel-Nr. G1217

BLENDE AUS THERMOLACKIERTEM EXTRUDIERTEM ALUMINIUM

SELBSTBOHRSCHRAUBE EDELSTAHL A2

METALLSCHRAUBEN

RAL 7016, Länge 3,75m, Satz mit 2 Stück, Verkauf paarweise Menge/Palette: 20 Paar Kompatibel mit: Aluminium

Ø 4,8 x 38 mm, Torx, Beutel mit 50 Stück, Menge/Palette: 20 Beutel Artikel-Nr. G1518

Edelstahl A2, Ø 4 x 35 mm, Torx, zur Befestigung der FLAT RAIL auf Holz, Menge/Palette: 1 Box mit 200 Stück Artikel-Nr. G1218

Höhe 10 cm Artikel-Nr. G1206

Höhe 15 cm Artikel-Nr. G1205

M 5 / 12 mm, Edelstahl A2, Torx, Menge/Palette: 1 Box mit 50 Stück Artikel-Nr. G1241

31

32

UNIRAIL & ZUBEHÖR | GRAD®-KERAMIKFLIESEN

UNIRAIL & ZUBEHÖR FÜR KERAMIKFLIESEN UNIRAIL 39 x 63 x 4000 mm, schwarz Menge/Palette: 180 Stück Artikel-Nr. G1814

FLIESENKREUZ FÜR FEINSTEINZEUGFLIESEN Karton mit 100 Stück, Menge/Palette: 8 Kartons Artikel-Nr. G1494

SK-METALLSCHRAUBEN

DÄMPFUNGSPOLSTER

M5 / 12 mm, Edelstahl A2, Torx, Beutel mit 50 Stück, Menge/Palette: 1 Beutel Artikel-Nr. G1241

Schaumstoff 3 mm, Beutel mit 100 Stück, Menge/Palette: 8 Beutel Artikel-Nr. G1492

VERTEILER FÜR STONE RAIL

DEMONTIERBARER GRAD®-CLIP

Mit 7 verschiebbaren Clips, Abstand 598 mm, 26 x 50 x 3650 mm, Stückweise, Menge/Palette: 72 Stück Artikel-Nr. G1524

Mit Halterungsstiften, Beutel mit 50 Stück, Menge/Palette: 20 Beutel Artikel-Nr. G1483

GRAD®-KERAMIKFLIESEN | Z UBEHÖR

© Pauchard Paysage

BEFESTIGUNGSWINKEL FÜR DIE VERBINDUNG VON UNIRAIL UND VERTEILER Aus Edelstahl, mit Befestigungssatz, 47 x 30 x 16 mm, Beutel mit 4 Stück, Menge/Palette: 32 Beutel Artikel-Nr. G1503

GUMMISTREIFEN Eine Rolle, einseitig selbstklebend, Menge/Palette: 10 Stück 2 mm 55 x 11 000 x 2 mm Artikel-Nr. G1220 4 mm 55 x 16 000 x 4 mm Artikel-Nr. G1221

TOP LIFT® & ZUBEHÖR Beschreibung

Artikel-Nr. Menge / Palette

TOP LIFT® - STELLFUSS Verstellbar von 35 bis zu 55 mm, ohne Aufsätze Es besteht die Möglichkeit, mit den Aufsätzen eine Höhe von 350 mm zu erreichen. Karton mit 40 Stück

G1661

24 Karton

UP+ AUFSÄTZE FÜR TOP LIFT® erhöht den Stellfuß um 45 mm pro Paar Karton mit 40 Paar / 80 Stück

G1495

24 Karton

TOP+ - VERSTEIFER FÜR TOP LIFT® Zur Stabilisierung des Stellfußes bei mehr als 3 Paar Aufsatzstücken UP+ Karton mit 80 Stück

G1499

24 Karton

NEIGUNGSKORREKTUR TOP LIFT® Karton mit 250 Stück

G1496

33

34

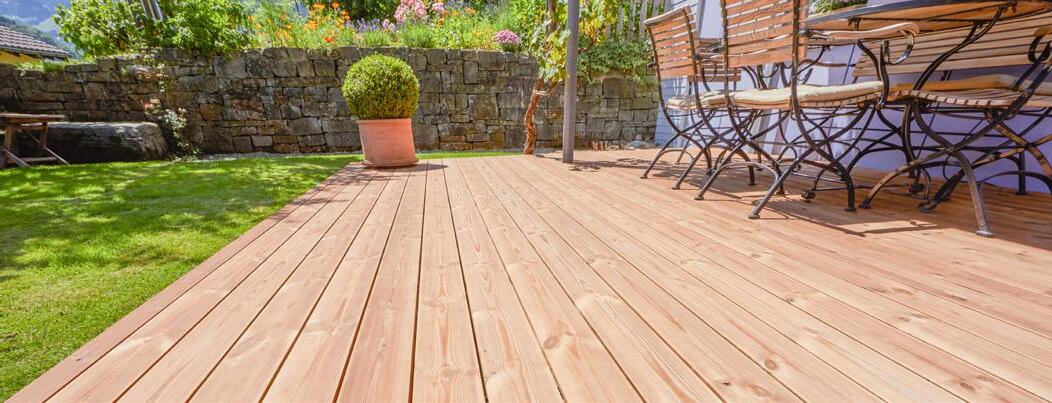

HOLZ | PFLEGE

Gut gepflegte Terrassendielen leben länger!

In der Regel sollten Sie unmittelbar vor Beginn der „Gartensaison“ eine Grund­ reinigung Ihrer Terrasse durch­führen.

Achten Sie darauf, dass in einem Zeitfenster gepflegt wird, in dem das Holz einige Tage lang möglichst keiner direkten Regenbelastung aus­gesetzt wird und idealerweise durch Sonne­ neinstrahlung abtrocknen konnte bevor Sie das Terrassenöl auftragen.

NATUR PUR HOLZ IST EIN NATURPRODUKT. Seine naturgegebenen, spezifischen Eigenschaften, Abweichungen und Merkmale sind daher stets zu tolerieren. Im Vergleich zu industriell hergestellten Werkstoffen ist Holz nicht völlig gleichförmig und gleichfarbig wie z. B. Kunststoff. Jedes Brett ist ein von der Natur geformtes Unikat. Dieser Tatsache verdankt Holz seine Einzigartigkeit und natürliche Ausstrahlung.

Holz ist ein moderner und ökologischer Werkstoff – Holz ist wunderbar!

Reinigung (normaler Verschmutzungsgrad): Die Flächen vorab gründlich säu­ bern/fegen. Vornässen der Flächen mit klarem Wasser und anschließender Rei­ nigung mittels weicher Bürste. Abschlie­ ßend gründliches Nachwaschen der Oberflächen mit klarem Wasser ohne Zusatz haushaltsüblicher Reiniger.

ALLES WIRD GRAU …

Holzspezifische Eigenschaften sind z.B.: • Quellen & Schwinden (Rissbildung, Abschieferungen, Schüsseln) • Harzgallen, Äste, Festigkeit • Pilz- & Schimmelbefall, Fäulnis • Farbveränderungen (Vergrauen), Moosbildung • Mazaration (Was ist das? s. S. 174 im Katalog VivaGardea® Terrassensysteme 2024) Unter Berücksichtigung der holzspezifischen Eigenschaften ist daher die richtige Pla­ nung und fachlich kompetente Beratung von großer Bedeutung, damit Sie das „richtige“ Holz für Ihr Projekt finden. Fragen Sie Ihren VivaGardea®­-Fachhändler. Sie finden Ihren Partner auf www.vivagardea.de.

Holz „vergraut“: Unter dem Einfluss der Bewitterung werden verschiedene natürliche Holzinhaltsstoffe abgebaut. Dadurch bleicht die unbehandelte Ober­fläche des Holzes aus, es „vergraut“. Auf die Dauerhaftigkeit des Holzes hat das keinen Einfluss. Es handelt sich um eine optische Veränderung. Ein schönes Beispiel dafür sind weit über 100 Jahre alte Holzhäuser in den Bergen oder die Kapellbrücke in Luzern. Durch die Vergrauung entsteht eine edle Patina.

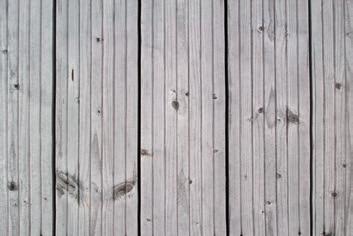

Thermisch mod. Fichte (nach 2 Jahren)

Niemals so!

Reinigung (mittlere bis starke Verschmutzung): Die Flächen müssen vorab gründlich gesäubert/abgefegt werden. Vor dem Aufbringen des Holz­reinigers werden die Flächen mit klarem Wasser abgespült (Garten­ schlauch). Den Holzreiniger z.B. mit­ tels Gießkanne gleichmäßig aufbrin­ gen und anschließend mit Schrubber oder Bürste oder in Längsrichtung ver­ arbeiten. Behandlung gegebenenfalls wiederholen. Abschließend gründlich mit klarem Wasser, ohne Zusatz von haushaltsüblichen Reinigern abspülen.

Detaillierte Informationen zu diesem Thema finden Sie auf www.vivagardea.de unter SERVICE oder unter www.terrassenfee.de.

TERRASSENBELÄGE

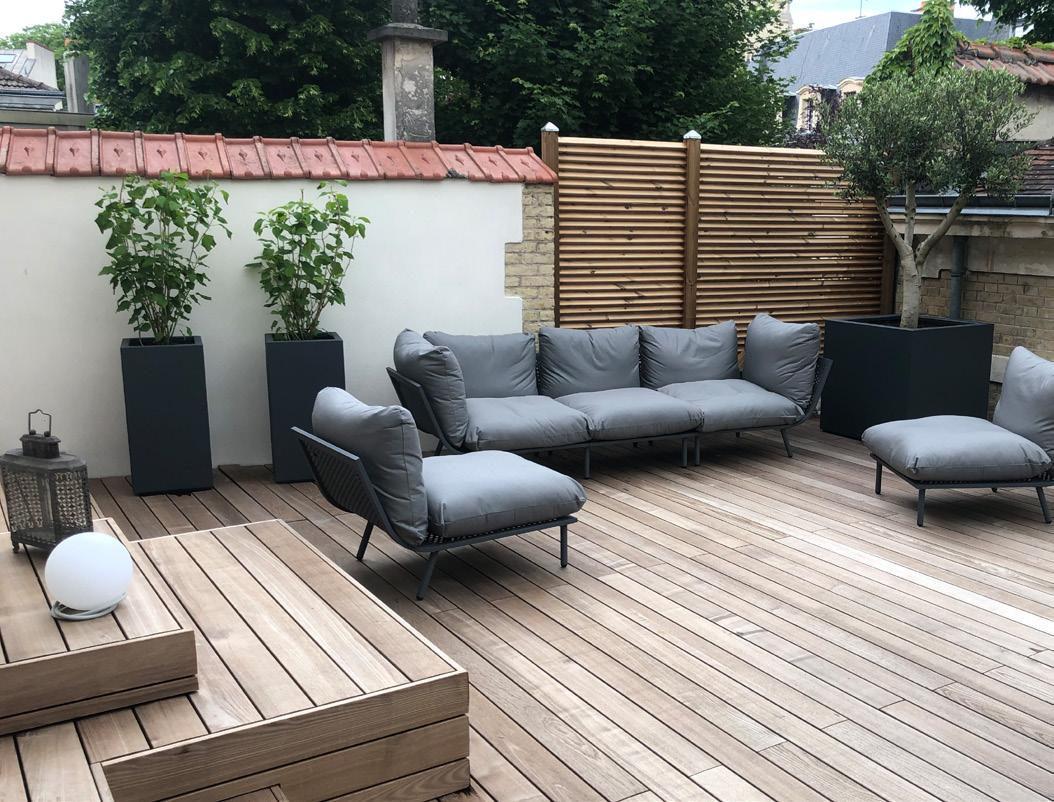

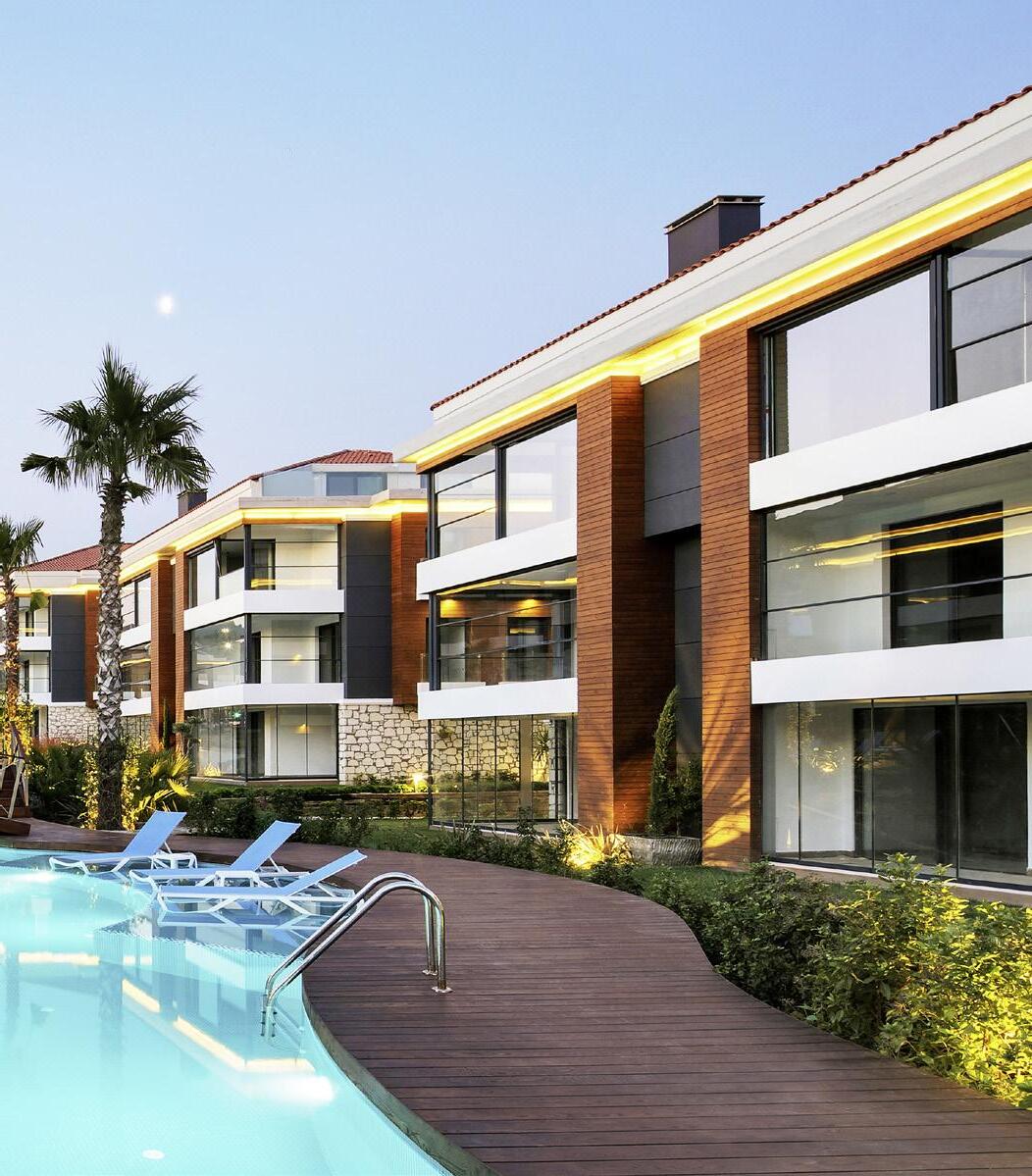

Tantimber © Cicek Kardesler AS TMT Esche

TERRASSENBELÄGE SIE HABEN DIE WAHL ZWISCHEN DECKBELÄGEN AUS HOLZ, BAMBUS, NFC ODER KERAMIK. AUF GRAD-UNTERKONSTRUKTION IST AUCH DER ANGESAGTE MATERIALMIX KEIN PROBLEM! Nicht jede Holzart ist als Deckbelag für GRAD-System geeignet. Wir nutzen die hervorragenden Eigenschaften der modifizierten Hölzer. Dabei haben sich TMT- und ACCOYA-Produkte bestens bewährt durch die erhöhte Formstabilität und Dauerhaftigkeit. Abgerundet werden die Möglichkeiten durch Bambus- und NFC-Dielen. Auch die 20 mm Keramikplatte kann professionell verarbeitet werden – das „Highlight“ dabei: Holz und Keramik können in einer Fläche kombiniert verlegt werden.

35

36

TMT THERMISCH MODIFIZIERTES HOLZ | TERRASSENBELÄGE

RESISTENT GEGEN

ALLER EN HOLZZERSTÖREND PILZE!

TMT Esche

TMT THERMISCH MODIFIZIERTES HOLZ

ökologisch

formstabil

dauerhaft

... KANN MEHR. Die thermisch modifizierten Hölzer können mehr und entfalten ihr ganzes Können im Außeneinsatz. Die Hölzer werden durch eine Hitzebehandlung, völlig ohne chemischen Holzschutz in den Zellwänden auf molekularer Ebene „modifiziert“, sprich in den Eigen­ schaften deutlich verbessert. Thermisch modifizierte Hölzer sind resistenter und form­ stabiler. Die Hölzer kommen aus nachhaltiger Forstwirtschaft. Durch die thermische Modifizierung nimmt das Holz einen bräunlichen Farbton an, ähnlich dem Farbton tropischer Hölzer und das bei vergleichbarer Dauerhaftigkeit.

Mehr Information en zu Material und Eigensch aften von TMT finden Sie in unse rem Katalog VivaGardea® Terrassensysteme auf den Seiten 27 und 170-174.

Alle Preisangaben inkl. gesetzl. MwSt. in Euro.

TERRASSENBELÄGE | TMT KIEFER & TMT ESCHE

Für alle TMT-Nadelhölzer gilt:

KEIN AUSHARZEN TMT Kiefer

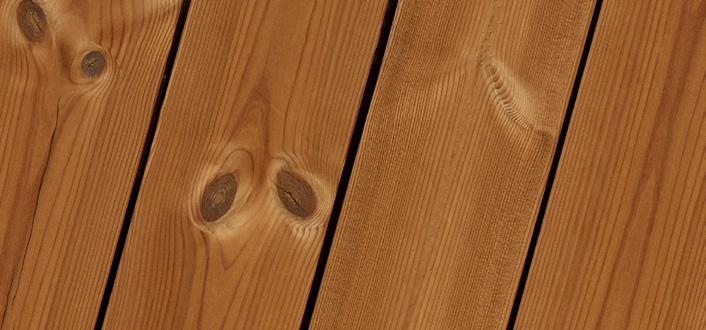

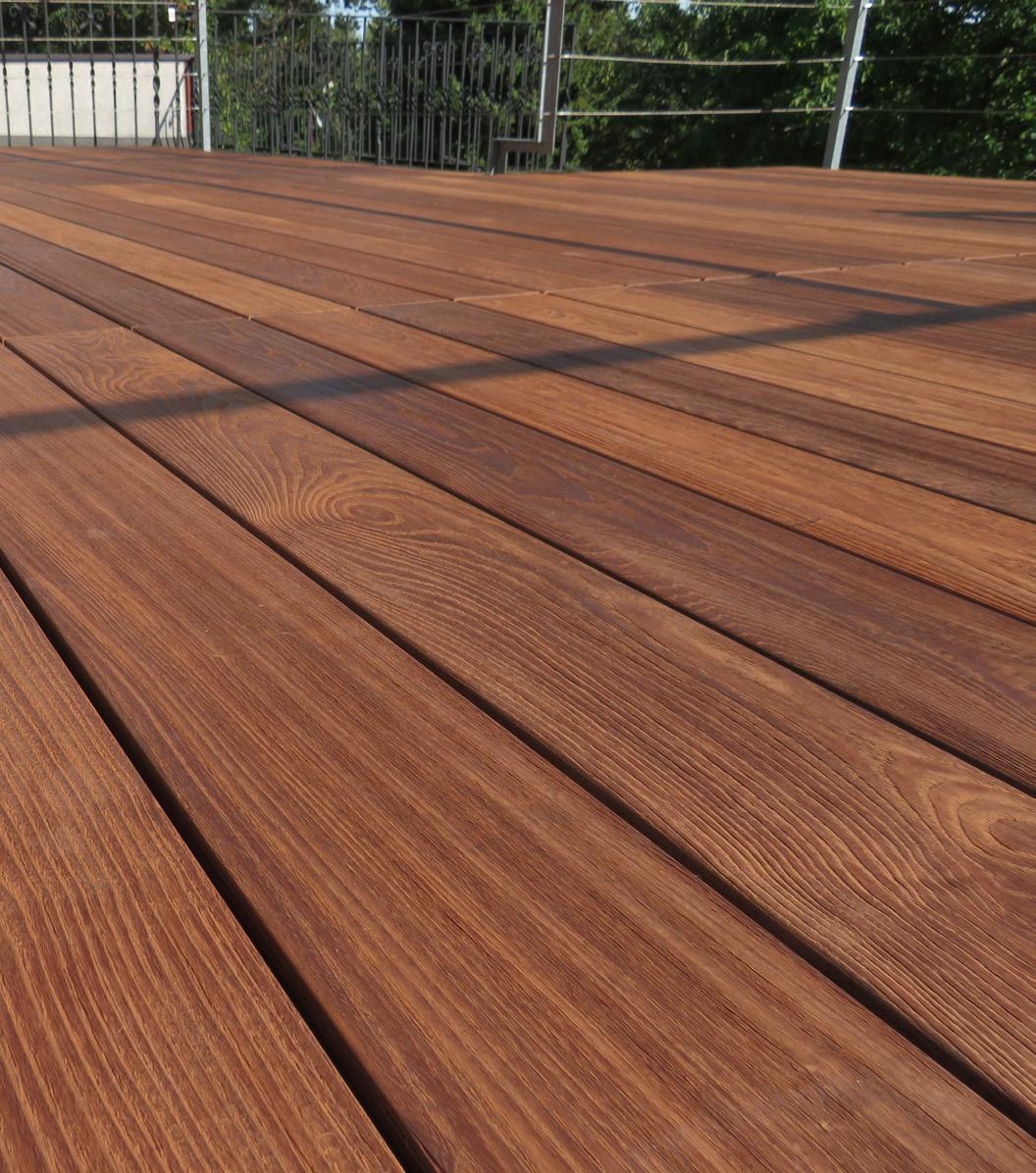

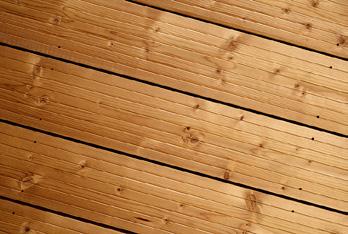

THERMISCH MOD. KIEFER TMT Terrassendielen 26 x 118 mm, DC 2, bombiertes Profil, unbehandelt, Längen: 3,00 / 3,30 / 3,60 / 3,90 / 4,20 / 4,50 / 4,80 / 5,10 / 5,40 m je nach Verfügbarkeit Artikel-Nr. GTMT1

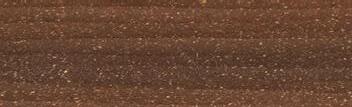

VERGRAUUNG

Neu

Nach 1 Monat

Nach 6 Monaten

Neu

Nach 1 Monat

Nach 6 Monaten

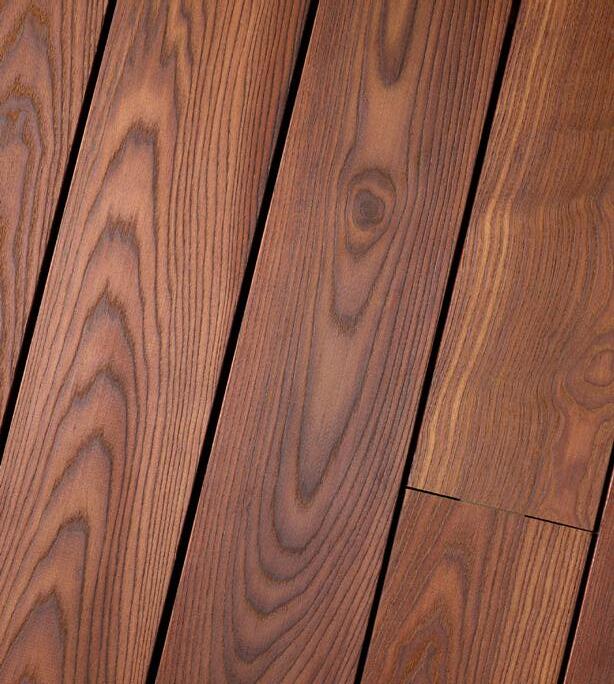

THERMISCH MOD. ESCHE TMT Terrassendielen aus bester amerikanischer Weiß­­esche, Select, 20 x 118 mm, DC 1, bombiertes Profil, unbehandelt, Längen: 1,20 / 1,50 / 1,80 / 2,10 / 2,40 / 2,70 / 3,00 / 3,30/ 3,60 m je nach Verfügbarkeit Artikel-Nr. GTMT2

VERGRAUUNG

Alle Preisangaben inkl. gesetzl. MwSt. in Euro.

37

38

ACCOYA® | TERRASSENBELÄGE

RESISTENT GEGEN

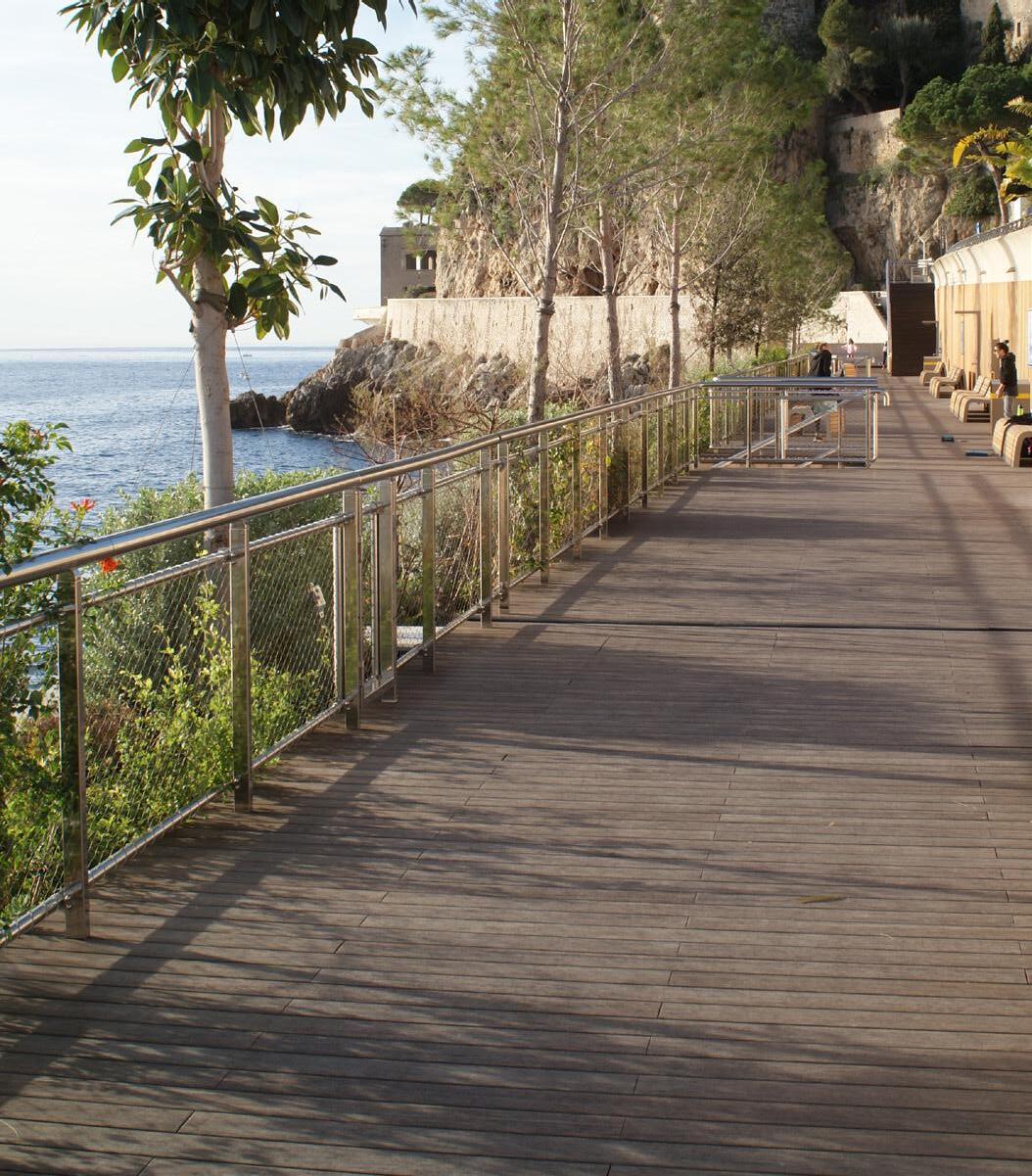

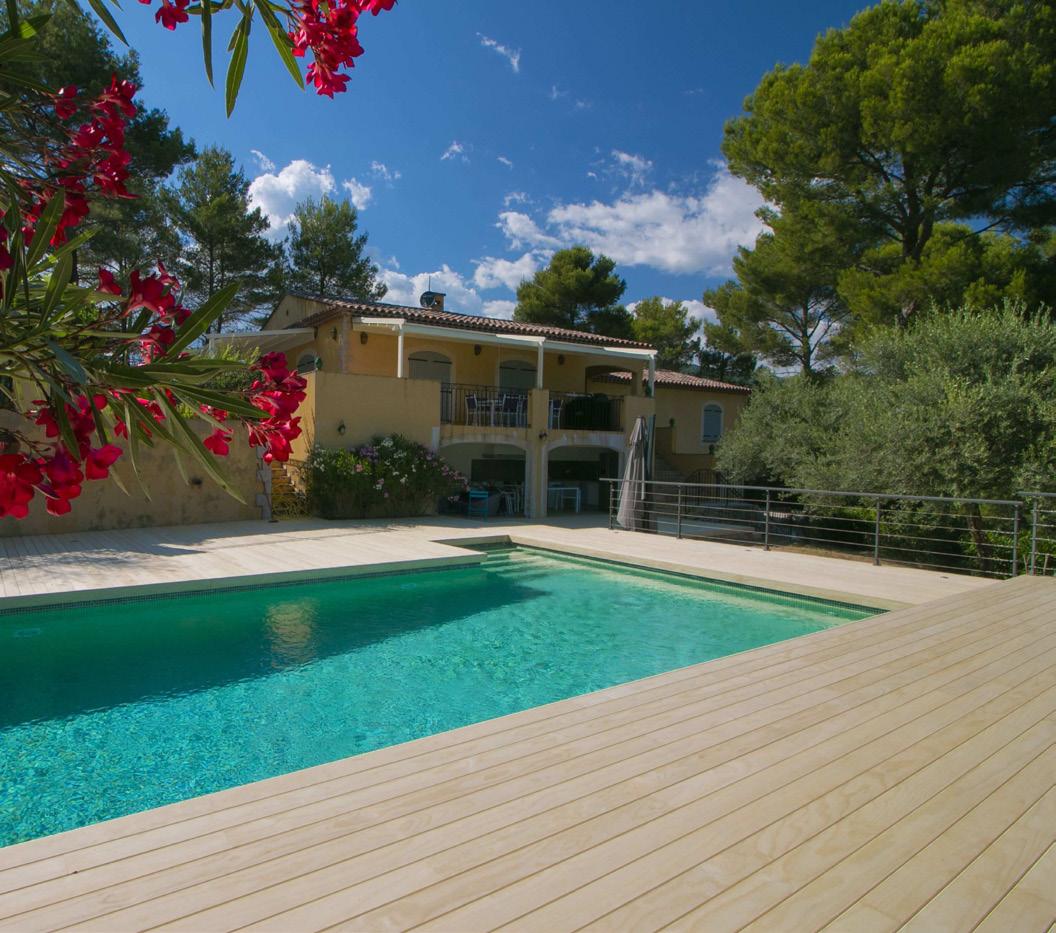

ALLER EN HOLZZERSTÖREND PILZE! © Woodstone ACCOYA NATURE

TERRASSEN AUS ACCOYA® MACHEN IHREM NAMEN ALLE EHRE. Wie alle Produkte aus Accoya®-Holz begeistern LABELLA DECK Terrassen mit natürlicher Schönheit und bieten darüber hinaus viele Vorteile: Sie sind so langlebig und dauerhaft wie tropische Harthölzer – aber ohne dass auch nur ein einziger Tropenbaum abgeholzt werden müsste. Denn Accoya® wird aus schnell nachwachsender Pinus Radiata hergestellt, die aus zertifizierter nachhaltiger Forstwirtschaft aus Neusee­ land stammt. Terrassendecks aus Accoya® zeichnen sich durch ihren Gehkomfort auf höchstem Niveau aus – das HighEnd-Deck der Zukunft. Wir bieten LABELLA DECK in drei verschiedenen Veredelungsstufen an:

Mehr zum Thema Terrassendie len aus Accoya® a.de finden Sie im Inte rnet unte r www.erle be-accoy

NATURE Die acetylierte Pinus-Radiata wird gehobelt und profiliert. Die helle, natürliche Holzfarbe sorgt für außergewöhnliches Flair oder wird bauseits mit Rubio Monocoat in 5 verschiedenen Farbtönen pigmentiert.

COLOR GREY Erleben Sie die „Krönung“ mit der durchgefärbten COLOR Grey Diele. Die „vorvergrauten“ Profile gehen dann mit der Zeit kaum wahrnehmbar in die natürliche Vergrauung über und sorgen für geringen Pflegeaufwand.

TERRASSENBELÄGE | ACCOYA®

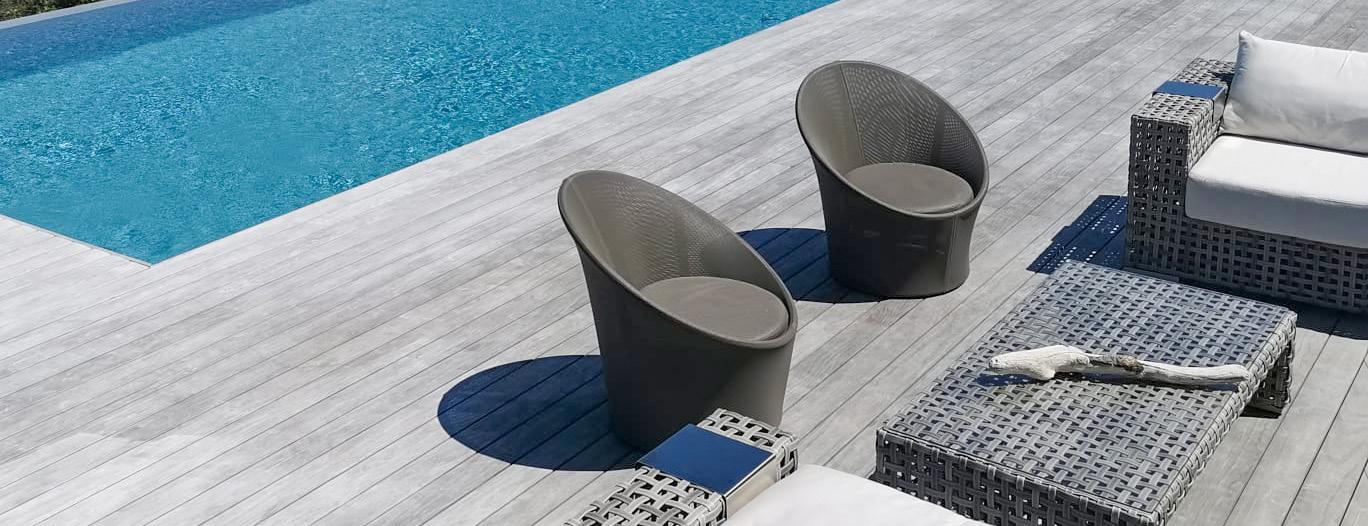

© Maisani Bois ACCOYA COLOR GREY

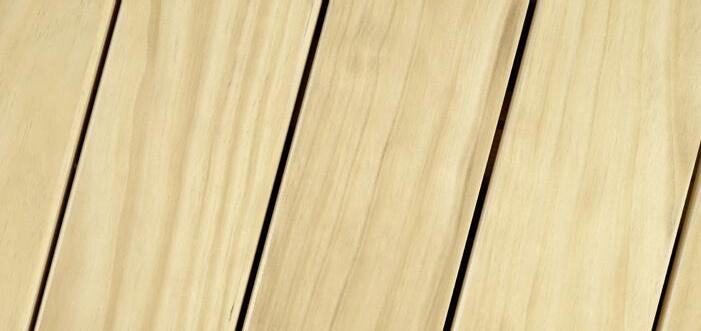

LABELLA NATURE Terrassendielen 21 x 118 mm, DC 1, aus acetylierter Pinus Radiata, bombiertes Profil, unbehandelt Artikel-Nr. GAC02

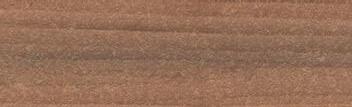

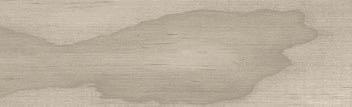

VERGRAUUNG

Neu

Nach 1 Jahr

Nach 3 Jahren

Neu

Nach 36 Monaten

Nach 45 Monaten

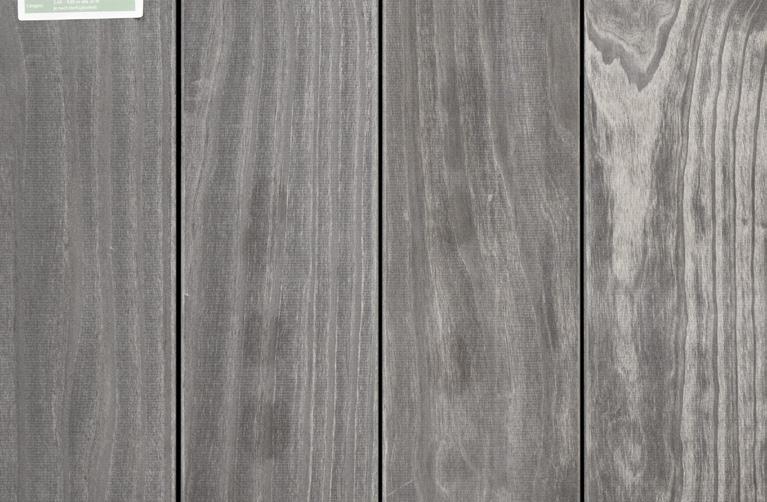

LABELLA COLOR GREY Terrassendielen 21 x 118 mm, durchgefärbt DC 1, aus acetylierter Pinus Radiata, bombiertes Profil, unbehandelt Artikel-Nr. GAC01

VERGRAUUNG

39

40

MOSO® BAMBUS | TERRASSENBELÄGE

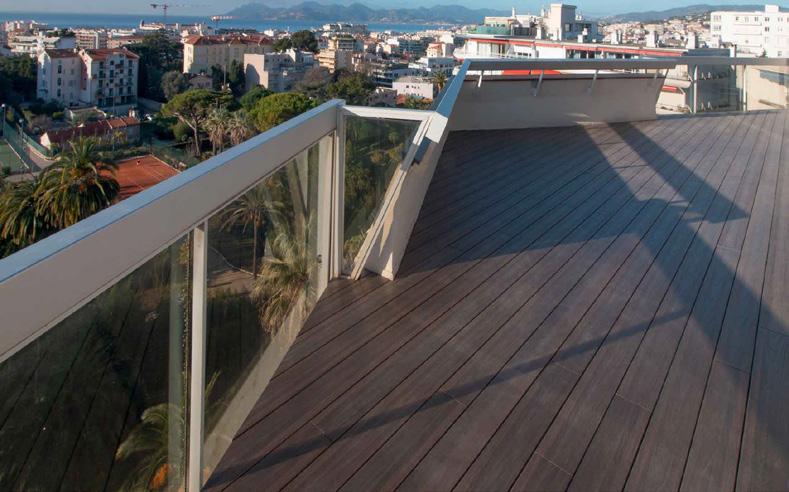

© A&TU + Architekt Agentur Guillermin MOSO BAMBOO X-TREME

MOSO® BAMBUS DIE SCHNELL WACHSENDE ALTERNATIVE ZU HARTHOLZ Traditionell wird in Asien Bambus schon seit Jahrhunderten als Baumate­ rial genutzt. Bambus ist sehr hart, dauerhaft und daher sehr gut für den Außeneinsatz geeignet. Bamboo X-treme* Terrassendielen sind werkseitig geölt und sehr strapazierfähig. Die thermobehandelten Dielen empfehlen wir zweimal jährlich zu reinigen, z.B. mit einem Silizium-Carbid-Besen. Ein Nachbehandlung mit Öl ist dann nicht zwingend erforderlich. Die Dielen werden gleichmäßig vergrauen

Bambus - wirk lich Gras?

Tatsächlich gehört Bambus zur Familie der Gräser. Es gibt unzählige Sorten in verschie denen Formen und Größen. Bambus wächst schn ell, selb st unte r harten Bedingungen und ist unte r diesem Aspe kt ein sehr ökologischer Rohstoff.

TERRASSENBELÄGE | M OSO® BAMBUS

© A&TU + Architekt Agentur Guillermin MOSO BAMBOO X-TREME

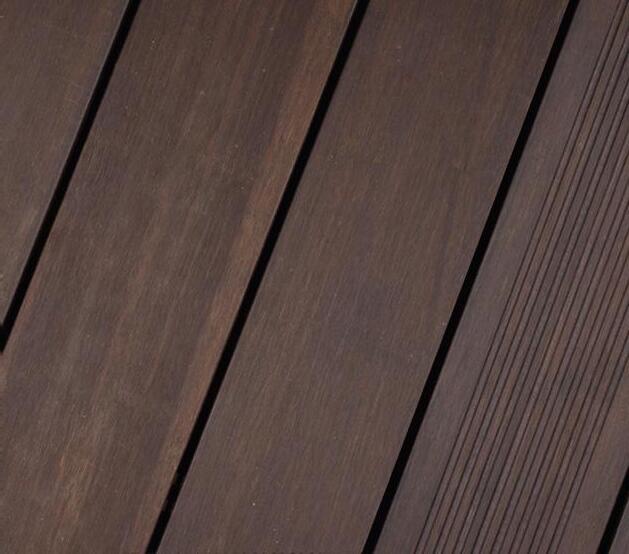

MOSO® BAMBOO X-TREME Terrassendielen GRAD® 21 x 119 mm, aus thermisch behandeltem Bambus, DC 1, bombiertes Profil, geölt mit WOCA Länge 185 cm Artikel-Nr. GMXT1

VERGRAUUNG

Neu

Nach 6 Monaten

Nach 2 Jahren

41

42

VIVADECK® GCC GRAD® | TERRASSENBELÄGE

TERRASSENBELÄGE

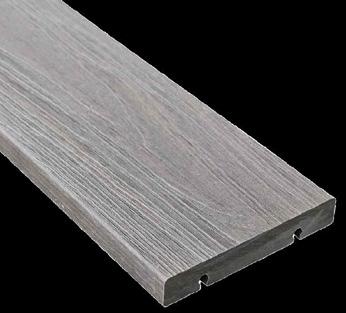

NEKKO Co-ext rud ie rte r Ve rb und sto f f.

Er hältl ic h in zwe i Fa rb e n: brau n u n d grau 2 verschiedene Materialien: 1 für das Herzstück des Produkts, 1 für die äußere Schale.

Das Spitzenprodukt auf dem Markt für Verbundholz.

Schöne Schattierungen und Maserungen für eine optimale Holzimitation.

Entspricht der Norm EN 15334.

Ausgezeichnete Rutschfestigkeit.

Sehr gute Fleckenbeständigkeit, auch gegenüber Lebensmitteln.

E-Modul (Elastizität) = 3,8 GPa.

©W

VERWITTERUNG

GCC

145 mm

NEU

NEU

NACH

NACH 6 MONA

2° 24 mm

6,66 ml/m2

KOMPATIBILITÄT

NEKKO BRAUN

ARTIKELNR.

BESCHREIBUNG 6 MONATE GCC - ein Werkstoff für Generationen - entspricht sogar den GCC steht für Germann Compact Composite und ist ein Flat Rail - 150 1294 70 stk Cradle to 1186 des Cradle -1950 Prinzips. polymergebundener Holzwerkstoff, der in Deutschland Länge 3,60 M hohen Anforderungen mm © Mister Bois Top Rail - 150 produziert wird. Er besteht aus bis zu 75% Holzfasern.

1190 1950 mm Die Oberfläche wird strukturgehobelt und erhält durch die Diese werden getrocknet und mit Polymeren (recycelter PR24 - 150 VERPACKUNGSINHALT 1192 NEKKO GRAU 1950 mm Verwendung verschiedener Farbpigmente eine natürlich Kunststoff) zzgl. Additiven (Bindemittel und Farbe) gemischt.

PR39 - 150 1193 1295 70 stk unregelmäßig verlaufenden Maserungsverlauf.

Die neben Holz verwendeten Zusatzstoffe werden dabeiLänge 3,60 M anmutenden 1950 mm PR56 - 150 Dadurch ist jede Diele ein Unikat. 1196 nur so viel eingesetzt, wie absolut nötig. Dabei wird sicher 1950 mm NACH gestellt, das jeder Zusatzstoff zur Materialgesundheit und 2 JAHRE Kreislauffähigkeit des Werkstoffes beiträgt.

VERPACKUNGSINHALT

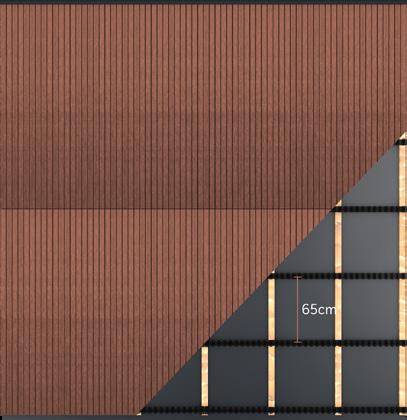

→ Maximaler Abstand für private Nutzung 45 cm → Je nach Verfügbarkeit → Nicht vertragliche Fotos → Öffentlicher Bereich: bitte kontaktieren Sie uns

Bis zu 15 Jahre Garantie, je nach Herstellerkonditionen.

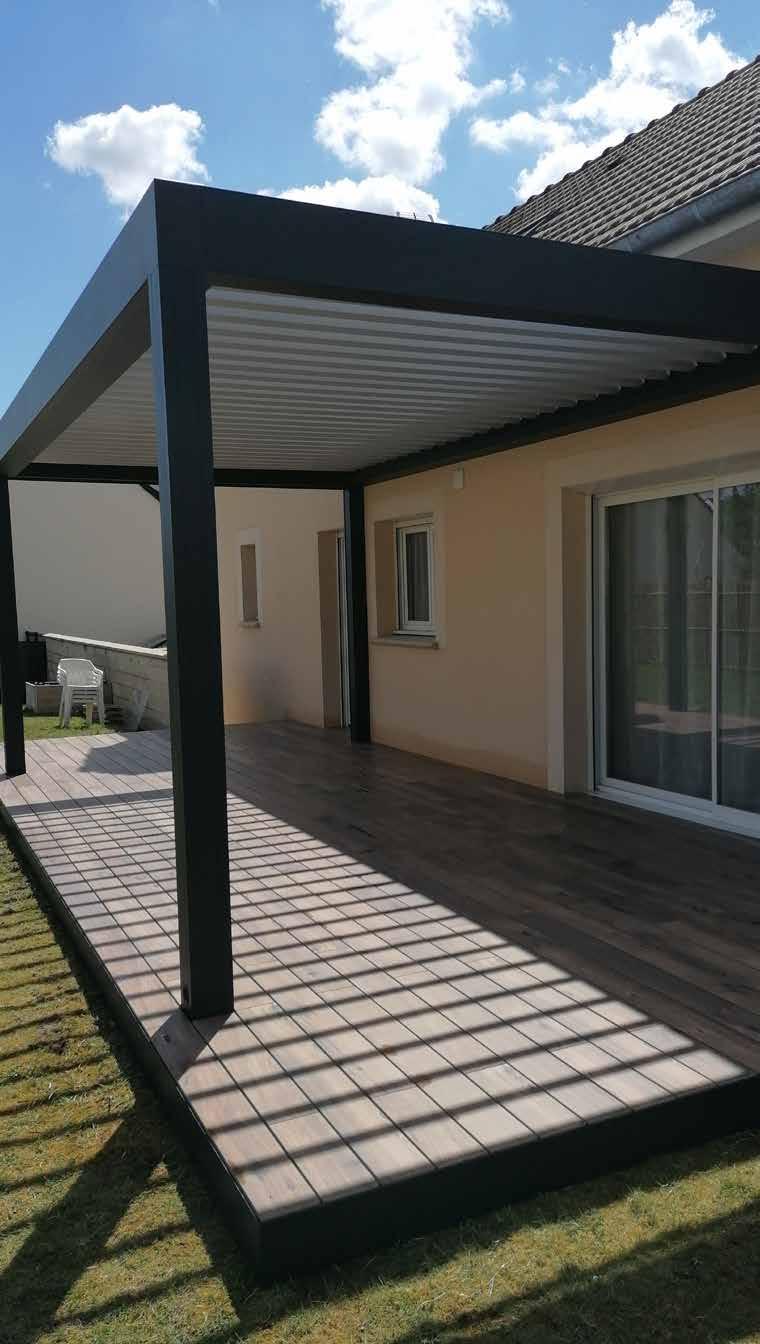

www.gradconcept.com © Grad

© Grad

NACH 2 JAHR

TERRASSENBELÄGE | V IVADECK® GCC GRAD®

VIVADECK® GCC GRAD® Muskat Terrassendiele, 21 x 118 mm, einseitig oszillierend gehobelt und mit Farbverlauf, rutschhemmend R10-C, Verlegung einseitig Farbe: Muskat VDGR1

FARBREIFUNG

Neu

Nach 1-2 Monaten

Nach 6-8 Monaten

Nach 1-2 Monaten

Nach 6-8 Monaten

VIVADECK® GCC GRAD® Tonka Terrassendiele, 21 x 145 mm, einseitig oszillierend gehobelt und mit Farbverlauf, rutschhemmend R10-C, Verlegung einseitig Farbe: Tonka VDGR2

FARBREIFUNG

Neu

43

44

DEX | TERRASSENBELÄGE

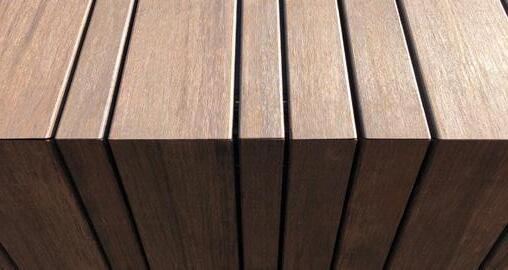

DEX NEKKO Keramische Feinsteinzeugfliese.

Co-extrudierter Verbundstoff.

Erhältlich in zwei Farben: braun und grau Profil. 1 für das Herzstück des Produkts, 2 Thermoplastisches verschiedene Materialien: 1 für die äußere Schale.

Thermisch gehärteter Das Spitzenprodukt auf Klebstoff. dem Markt für Verbundholz.

Schöne Schattierungen und Maserungen für eine optimale Erhältlich in zwei Oberflächenausführungen: Holzimitation.

Walnuss der undNorm Haselnuss Entspricht EN 15334.

Metallverstärkung und -träger mit Rillen für das Grad® Ausgezeichnete Rutschfestigkeit.

Schienensystem und Clips.

Sehr gute Fleckenbeständigkeit, auch gegenüber Lebensmitteln. Ästhetik aus Holz allen Vorteilen keramischen Steinzeugs.

E-Modul (Elastizität)mit = 3,8 GPa. Andere Farben auf Anfrage erhältlich.

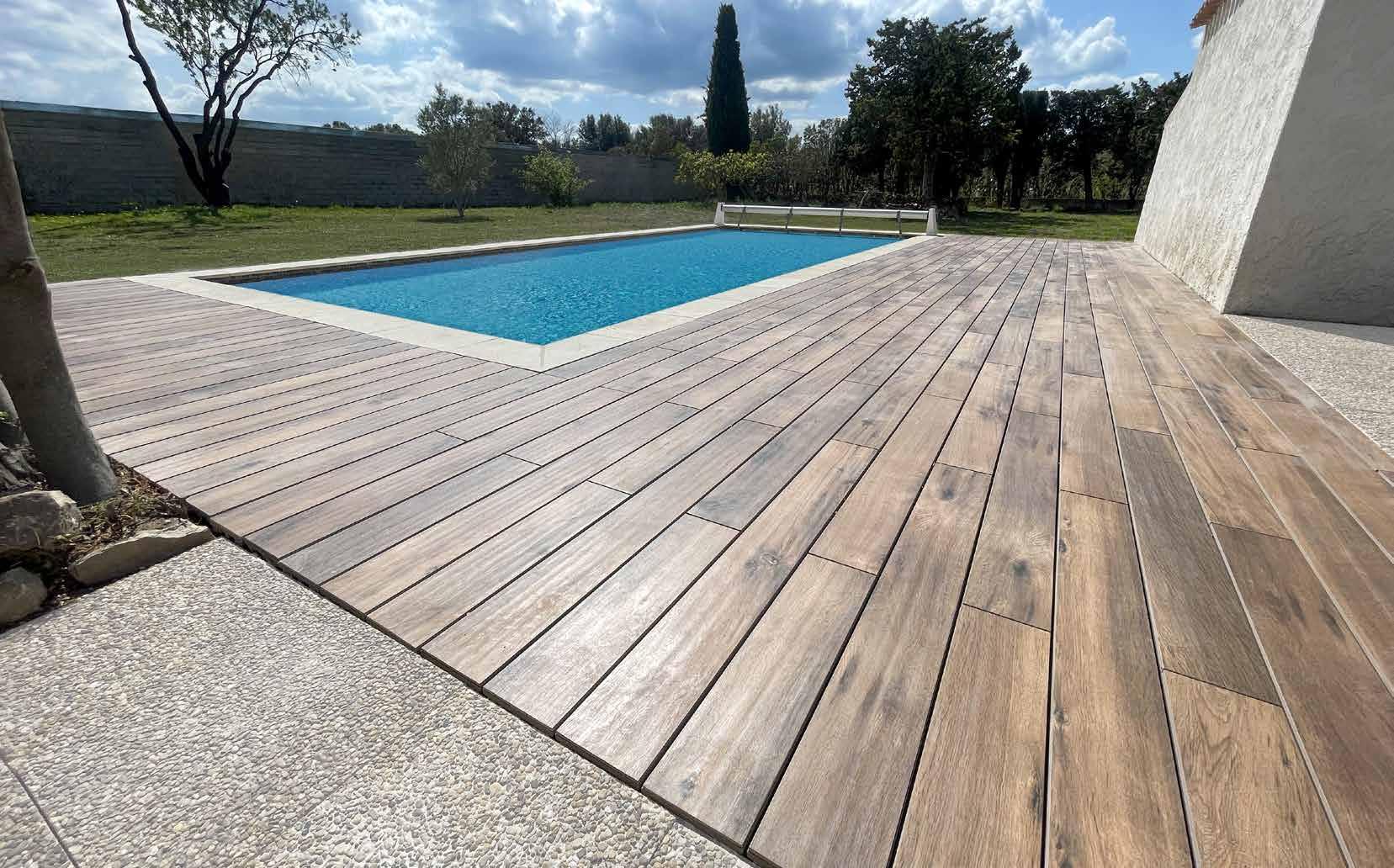

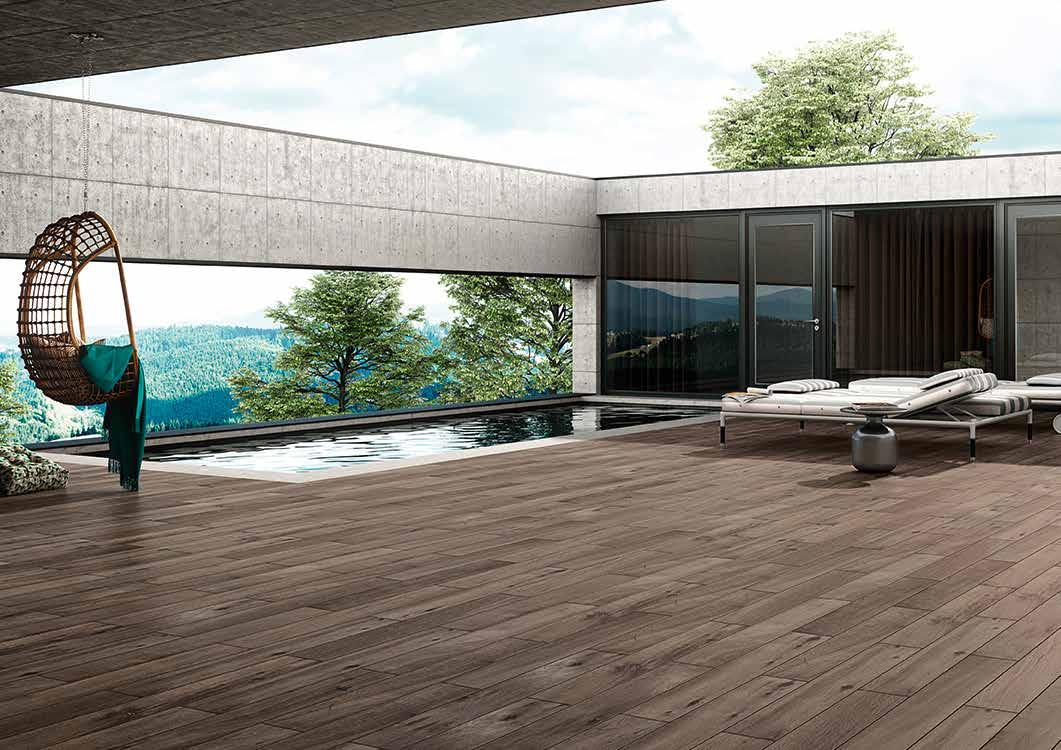

© Ledoux Jardin

DEX

151 mm 145 mm 2 6,66 ml/m 2 6,66 ml/m

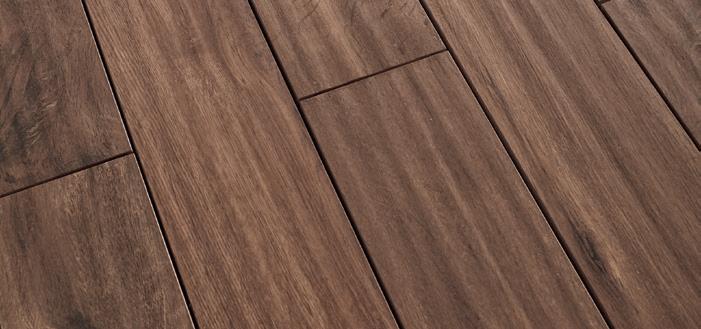

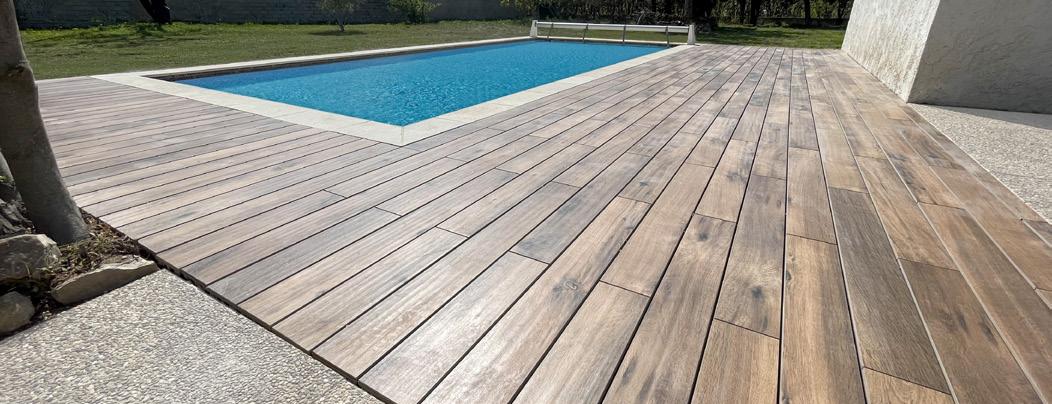

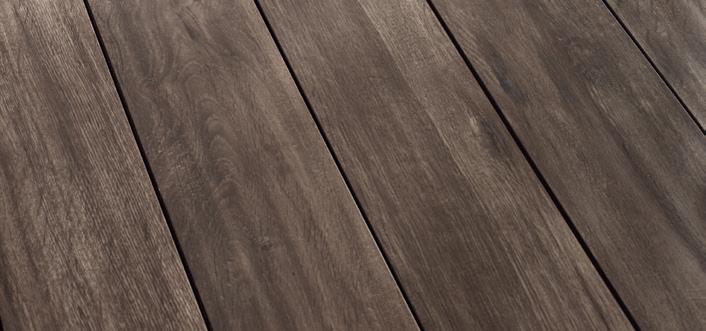

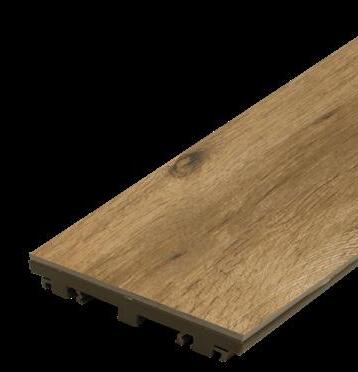

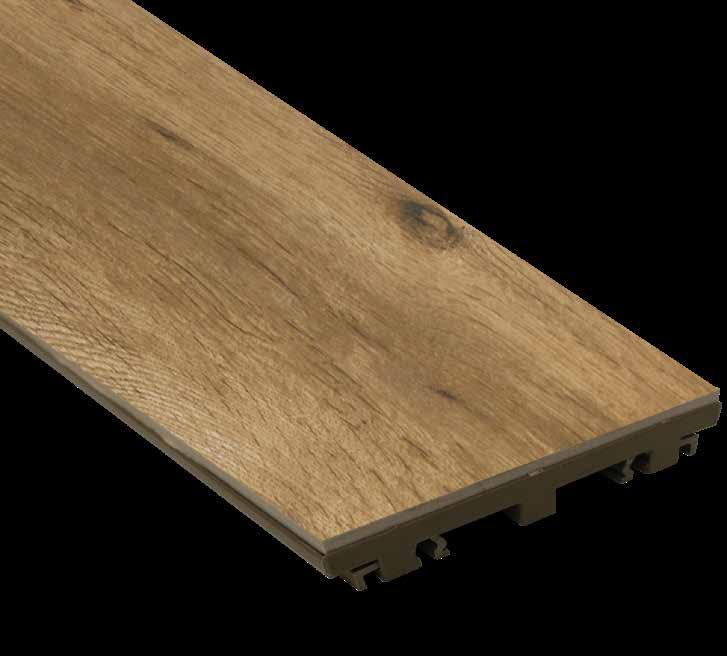

KERAMISCHE FEINSTEINZEUGFLIESE DEX ist ein innovatives Verbundprodukt, mit dem erstmalig keramische Feinststeinzeugfliesen in einer schmalen Dielenoptik als Terrassendeck ausgeführt werden können.

Die Fliesen werden mit einem Spezialklebstoff unter Druck und Wärme mit einem DEX © Mister© Bois Kunststoffträger verklebt, welcher mit drei parallelen Stahlträgern verstärkt ist.

Das ermöglicht die schnelle und einfache Montage mit den Grad-Clip-Schienen. f Thermoplastisches Profil f Thermisch gehärteter Klebstoff f Erhältlich in zwei Oberflächenausführungen: Walnuss und Haselnuss f Metallverstärkung und -träger mit Rillen für das GRAD® Schienensystem und Clips.

2°2° mm 2428 mm

DEX WAL NEKKO BRAUN Länge 1,20 Länge 3,60 MM

DEX HAZEL NEKKO GRAU

VERPAC VERPACKU

1871 1294

701

VERPAC VERPACKU

f Ä sthetik aus Holz mit allen Vorteilen keramischen Steinzeugs 1872 1295 Länge 1,20 Länge 3,60 MM f Maximaler Abstand für private Nutzung 40 cm f Je nach Verfügbarkeit f Öffentlicher Bereich: bitte kontaktieren Sie uns

701

Maximaler Abstand für private Nutzung cm →→ Maximaler Abstand für private Nutzung 4540 cm → Je nach Verfügbarkeit → Je nach Verfügbarkeit Nicht vertragliche Fotos →→ Nicht vertragliche Fotos Öffentlicher Bereich: bitte kontaktieren Sie uns →→ Öffentlicher Bereich: bitte kontaktieren Sie uns

JahreGarantie, Garantie,jejenach nachHerstellerkonditionen.

Herstellerkonditionen BisBis zuzu 152Jahre www.itcomindustrial.com www.gradconcept.com DEX ©© Grad

© Ledoux©Jardin Grad

TERRASSENBELÄGE | D EX

45

O

e inzeugfliese. bundstoff. arben: braun und grau

© Artesimia

rofil. 1 für das Herzstück des Produkts, alien:

DEX WALNUSS rf Klebstoff. dem Markt für Verbundholz.

28 x 151 mm, optimale und Maserungen für eine erflächenausführungen: Länge: 1,20 m ss 15334.

VE: 165für Stück d -träger mit das Grad® hfestigkeit. Rillen Artikel-Nr. 1871 Clips. ndigkeit, auch gegenüber Lebensmitteln. allen Vorteilen keramischen Steinzeugs. ,8 GPa. Kompatibel mit: Flat Rail - 155,5 1866 mm Artikel-Nr. 1860 nfrage erhältlich.

Top Rail - 155,5 1866 mm Artikel-Nr. 1971 PR24 - 155,5 1866 mm Artikel-Nr. 1970 PR39 - 155,5 1866 mm Artikel-Nr. 1861 PR56 - 155,5 1866 mm Artikel-Nr. 1972

FARBE

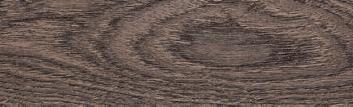

Walnuss

DEX HASELNUSS 28 x 151 mm, Länge: 3,60 m VE: 165 Stück Artikel-Nr. 1872 Kompatibel mit: Flat Rail - 155,5 1866 mm Artikel-Nr. 1860 Top Rail - 155,5 1866 mm Artikel-Nr. 1971 PR24 - 155,5 1866 mm Artikel-Nr. 1970 PR39 - 155,5 1866 mm Artikel-Nr. 1861 PR56 - 155,5 1866 mm Artikel-Nr. 1972

151 mm 145 mm 2 6,66 ml/m 2 6,66 ml/m

2°2° mm 2428 mm

KOMPATI KOMPATIBI

DEX WAL NEKKO BRAUN Länge 1,20 Länge 3,60 MM

ARTIKELARTIKELNR.NR.

BES BESC

70165 stkstk

1860 1186

FlatR Flat 1 195

1971 1190

TopR Top 1 195

VERPACKUNGSINHALT VERPACKUNGSINHALT

1970 1192

PR PR2 1 195

70165 stkstk

1861 1193

PR PR3 1 195

1972 1196

PR PR5 1 195

1871 1294

DEX HAZEL NEKKO GRAU Länge 1,20 Länge 3,60 MM

VERPACKUNGSINHALT VERPACKUNGSINHALT

1872 1295

FARBE

Maximaler Abstand für private Nutzung cm →→ Maximaler Abstand für private Nutzung 4540 cm → Je nach Verfügbarkeit → Je nach Verfügbarkeit Nicht vertragliche Fotos →→ Nicht vertragliche Fotos Öffentlicher Bereich: bitte kontaktieren Sie uns →→ Öffentlicher Bereich: bitte kontaktieren Sie uns

Haselnuss

46

FASSADENVERKLEIDUNGEN

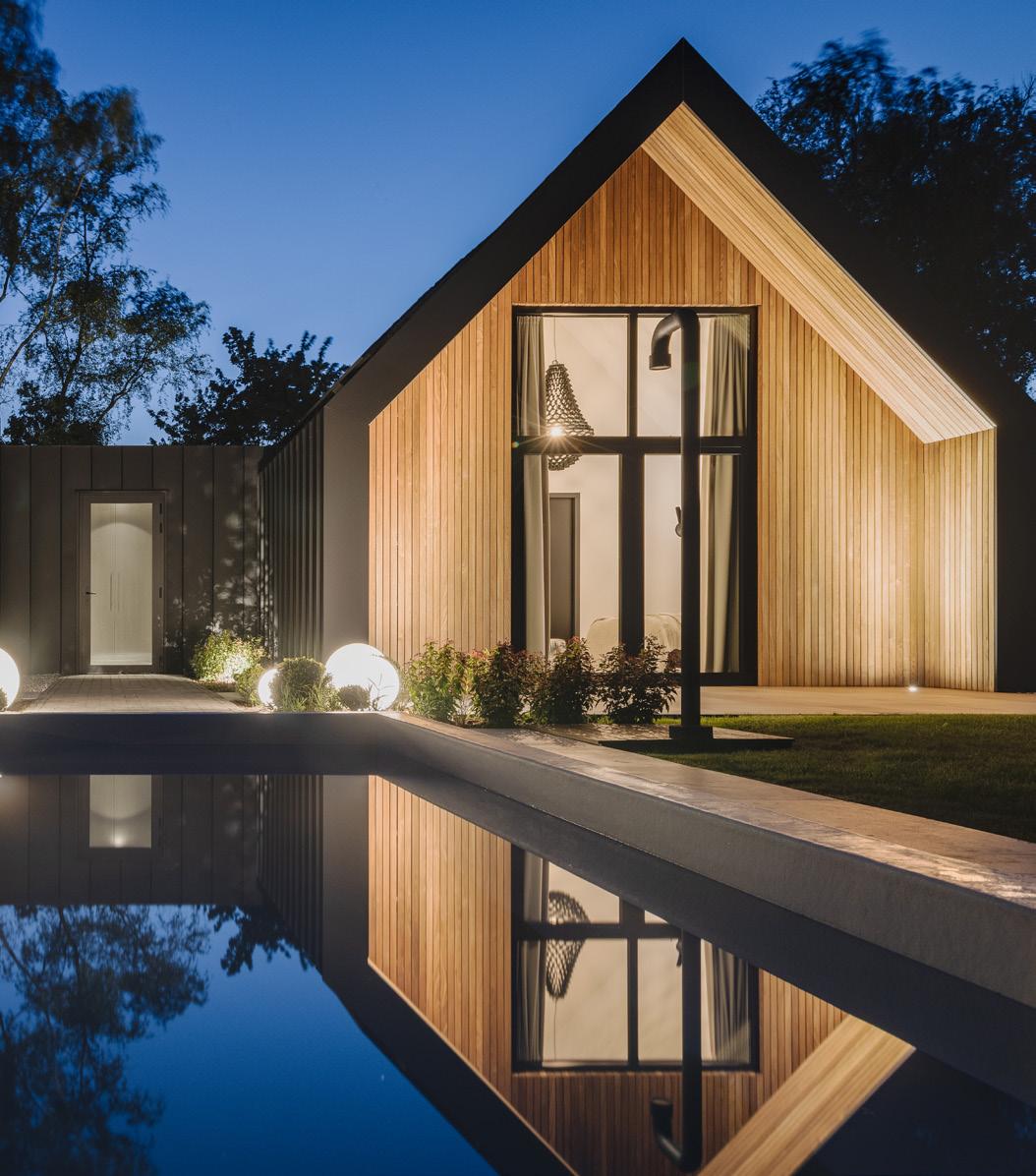

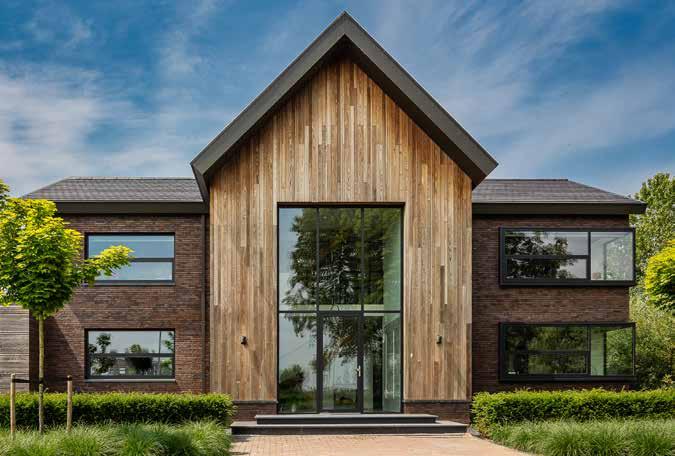

Tantimber © Buro Ruijs and Hans Gorter

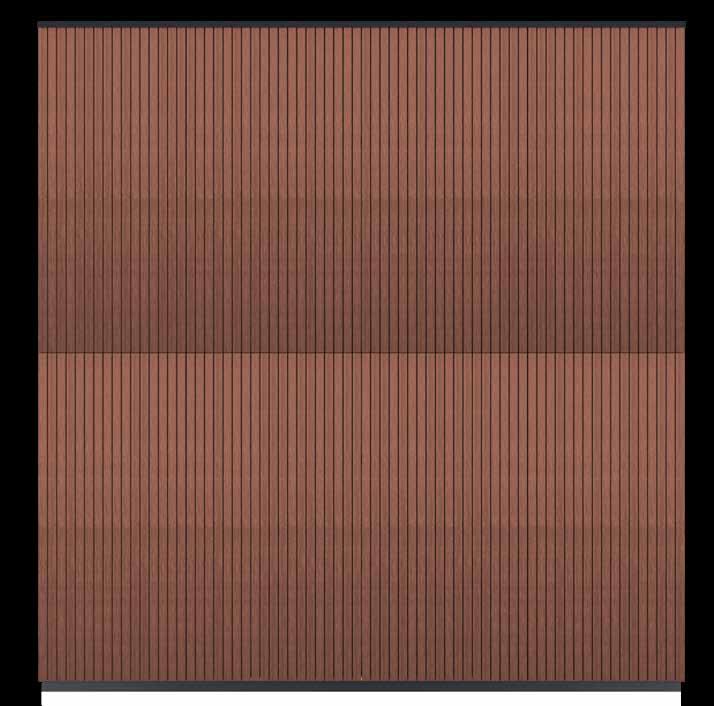

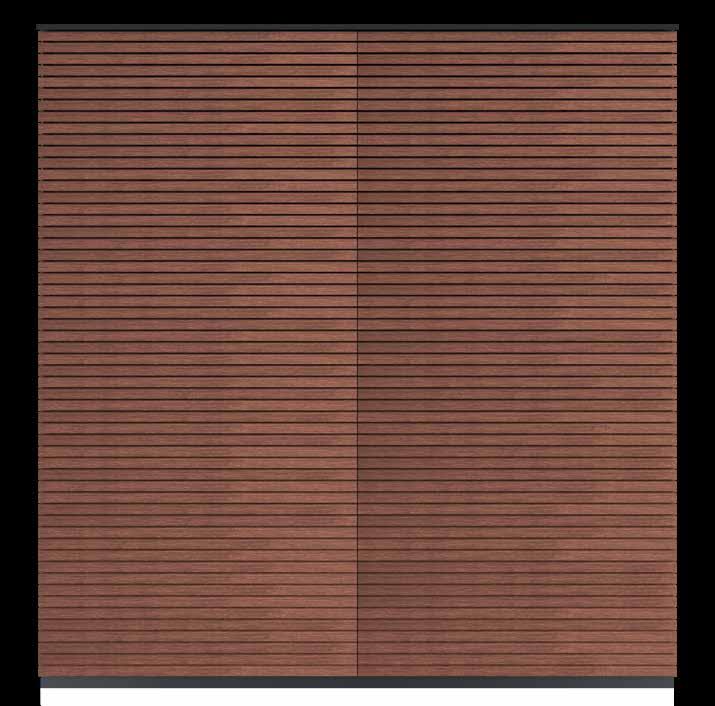

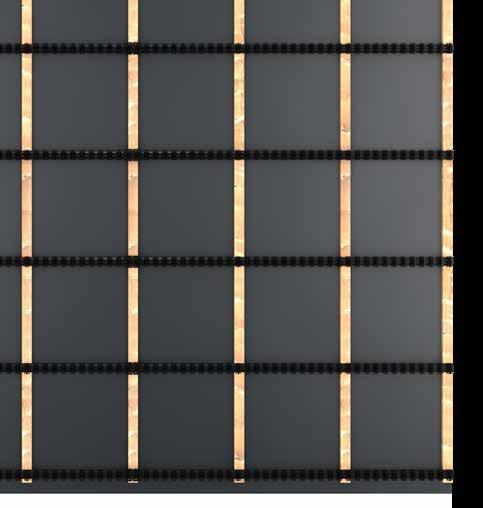

FASSADENVERKLEIDUNGEN GRAD®-SYSTEM FÜR VERKLEIDUNGEN Durch die Aluminiumschiene, auf der die GRAD®-Clips aus Polyoxymethylen (POM) vom Werk aus bereits vormontiert sind, ist eine komplett unsichtbare Befestigung von Fassadenverkleidungen möglich. Das weltweit bereits vielfach eingesetzte und bewährte System erfüllt - bestätigt durch das Prüfinstitut FCBA® – die französischen Norman­forderungen an Abrisswerten und Dauerhaftigkeit. Dank der verschiedenen Schienenarten sind den Gestaltungsmöglichkeiten keine Grenzen gesetzt.

52 GRAD® 52 GRAD® VERKLEIDUNG VERKLEIDUNG

MONTAGEMÖGLICHKEIT MONTAGEMÖGLICHKEIT DER DER FASSADENVERKLEIDUNG FASSADENVERKLEIDUNG 52 GRAD® 52 GRAD® VERKLEIDUNG VERKLEIDUNG FASSADENVERKLEIDUNGEN | G RAD®-VERKLEIDUNG

MONTAGEMÖGLICHKEIT MONTAGEMÖGLICHKEIT DER DER FASSADENVERKLEIDUNG FASSADENVERKLEIDUNG ®

GRAD -VERKLEIDUNG

Durch Durch die Aluminiumschiene, die Aluminiumschiene, auf der auf die derGRAD die GRAD ClipsClips aus aus durch durch das Prüfinstitut das Prüfinstitut FCBA® FCBA® – die–Normanforderungen die Normanforderungen an an Polyoxymethylen Polyoxymethylen (POM) (POM) vom vom WerkWerk aus bereits aus bereits vormontiert vormontiert Abrisswerten Abrisswerten und Dauerhaftigkeit. und Dauerhaftigkeit.

DankDank der verschiedenen der verschiedenen sind,sind, ist eine ist eine komplett komplett unsichtbare unsichtbare Befestigung Befestigung von von Schienenarten Schienenarten sind sind den den Gestaltungsmöglichkeiten Gestaltungsmöglichkeiten keinekeine MONTAGEMÖGLICHKEITEN DER FASSADENVERKLEIDUNG Fassadenverkleidungen Fassadenverkleidungen möglich. möglich.

Das Das weltweit weltweit bereits bereits Grenzen Grenzen gesetzt. gesetzt.

Durch Durch die Aluminiumschiene, die Aluminiumschiene, auf System der auf die dererfüllt GRAD dieerfüllt GRAD aus aus durch durch das Prüfinstitut das Prüfinstitut FCBA® FCBA® – die–Normanforderungen die Normanforderungen an an vielfach vielfach eingesetzte eingesetzte und bewährte und bewährte System - Clips bestätigt - Clips bestätigt Polyoxymethylen Polyoxymethylen (POM) (POM) vom vom WerkWerk aus bereits aus bereits vormontiert vormontiert Abrisswerten Abrisswerten und Dauerhaftigkeit. und Dauerhaftigkeit.

DankDank der verschiedenen der verschiedenen sind,sind, ist eine ist eine komplett komplett unsichtbare unsichtbare Befestigung Befestigung von von Schienenarten Schienenarten sind sind den den Gestaltungsmöglichkeiten Gestaltungsmöglichkeiten keinekeine Fassadenverkleidungen Fassadenverkleidungen möglich. möglich.

Das Das weltweit weltweit bereits bereits Grenzen Grenzen gesetzt. gesetzt.

WAAGERECHT WAAGERECHT MONTAGE MONTAGE VERLEGUNG VERLEGUNG – SILVA – SILVA SENKRECHT SENKRECHT MONTAGE MONTAGE VERLEGUNG VERLEGUNG – ANTA – ANTA vielfach vielfach eingesetzte eingesetzte und bewährte und bewährte System System erfüllt erfüllt - bestätigt - bestätigt

WAAGERECHT WAAGERECHT MONTAGE MONTAGE VERLEGUNG VERLEGUNG – SILVA – SILVA

SENKRECHT SENKRECHT MONTAGE MONTAGE VERLEGUNG VERLEGUNG – ANTA – ANTA

47

P

P

Da MO Ver rad Da Sch MO Var Ver ver rad Sch Var ver

INS

6 m

INS

6 m

65cm 65cm

WAAGERECHT MONTAGE VERLEGUNG – SILVA

SENKRECHT MONTAGE VERLEGUNG – ANTA

65cm 65cm Das Silva S-Sortiment umfasst schmale Rhombusleisten, Das Anta S-Sortiment mit schmalen Rechteckleisten wird für 65cm 65cm deren empfohlene Montagerichtung horizontal ist. Diese die vertikale Montage der Fassade empfohlen. Diese Profile Profile verfügen über eine schräge Ober- und Unterseite, die sind mit geraden Kanten gehobelt. Es sind verschiedene Holz­ den Wasserablauf erleichtern. Es sind65cm verschiedene Holzarten arten und Breiten verfügbar.

65cm Das Das Silva Silva S-Sortiment S-Sortiment umfasst umfasst scmale scmale RhomRhomDas Das AntaAnta S-Sortiment S-Sortiment mit mit schmalen schmalen RechtRechtund Breiten verfügbar. busleisten, busleisten, deren deren empfohlene empfohlene Montagerichtung Montagerichtung eckleisten eckleisten wird wird für die für vertikale die vertikale Montage Montage der der horizontal horizontal ist. ist.

DieseDiese Profile Profile verfügen verfügen überüber Fassade Fassade empfohlen. empfohlen.

DieseDiese Profile Profile sind sind mit gemit geeine eine schräge schräge Ober-Oberund und Unterseite, Unterseite, die den die den raden raden Kanten Kanten gehobelt. gehobelt.

Es sind Es sind verschiedene verschiedene Das Wasserablauf Das Silva Silva S-Sortiment S-Sortiment umfasst scmale RhomRhomDas Das AntaAnta S-Sortiment S-Sortiment mit mit schmalen schmalen RechtRechtWasserablauf erleichtern. erleichtern.

Esumfasst sind Esscmale sind verschiedene verschiedene Holzarten Holzarten und Breiten und Breiten verfügbar. verfügbar.

INSTALLATIONSBEISPIELE busleisten, busleisten, deren deren empfohlene empfohlene Montagerichtung Montagerichtung eckleisten eckleisten wird wird für die für vertikale die vertikale Montage Montage der der Holzarten Holzarten und Breiten und Breiten verfügbar. verfügbar. horizontal horizontal ist. ist.

DieseDiese Profile Profile verfügen verfügen überüber Fassade Fassade empfohlen. empfohlen.

DieseDiese Profile Profile sind sind mit gemit geeine eine schräge schräge Ober-Oberund und Unterseite, Unterseite, die den die den raden raden Kanten Kanten gehobelt. gehobelt.

Es sind Es sind verschiedene verschiedene INSTALLATIONSBEISPIELE INSTALLATIONSBEISPIELE Wasserablauf Wasserablauf erleichtern. erleichtern.

Es sind Es sind verschiedene verschiedene Holzarten Holzarten und Breiten und Breiten verfügbar. verfügbar.

SCHIENE MIT ABSTAND SCHIENE MIT ABSTAND SCHIENE MIT ABSTAND SCHIENE MIT ABSTAND Holzarten Holzarten und Breiten und Breiten verfügbar. verfügbar.

56 mm

69 mm

56 mm

69 mm

INSTALLATIONSBEISPIELE INSTALLATIONSBEISPIELE 56 564 4 mm mm mm mm

52 52 mm mm

52 52 mm 52 mm 52 mm mm 20 20 56 564 4 mm mm mm mm mm mm 52 52 mm mm

69 694 4 mm mm mm mm

65 65 mm mm

65 65 mm 65 mm 65 mm mm 20 20 69 694 4 mm mm mm mm mm 65 65 mm mm

20 20 20 20 SCHIENE MIT ABSTAND 52 52 65 65 mm mm mm mm 71 mm mm mm mm mm 71 7119 19 71 71 6 6 mm mm mm mm mm mm mm mm 52 52 65 65 52 mm 52 65 mm 65 mm mm mm mm mm mm 71 7119 19 71 71 6 6 mm mm mm mm mm mm mm mm 52 52 65 65 mm mm mm mm

56 564 4 mm mm mm mm

56 564 4 mm mm mm mm

71 7119 19 mm mm mm mm

71 7119 19 mm mm mm mm

52 52 mm mm

69 6927 27 mm mm mm mm

42 42 mm mm

42 42 mm 42 mm 42 42 42 mm mm 69 6927 27 mm mm mm mm mm mm 42 42 52 52 mm mm mm mm 42 42 SCHIENE 52 52 MIT ABSTAND mm mm65 65 71 mm mm mm mm mm 71 71 6 6 mm mm mm mm 52 52 65 65 52 mm 52 mm 65 mm 65 mm mm mm mm mm 71 71 6 6 mm mm mm mm 52 52 65 65 mm mm mm mm 52 52 mm 52 mm 52 mm mm

Mit die Ho Zus Mit ren die Ho So Zus mö ren Fas We So uns mö Fas We uns

48

GRAD®-VERKLEIDUNG | FASSADENVERKLEIDUNGEN

© GRAD

PROJEKT ANGEPASSTE FASSADENVERKLEIDUNGEN ABWECHSELNDE BREITE

NATÜRLICHE PATINA

Das Varibo-Sortiment besteht aus 3 verschiedenen MOSO® Bamboo X-treme® Profilen, deren empfohlene Verlege­ richtung vertikal ist. Diese Profile sind mit geraden Kanten gehobelt. Mit der darauf abgestimmten Schiene lassen sich verschiedene Breiten nach dem Varibo-Muster kombinieren.

Diese Installationsmethode verleiht der Fassade ein einzigar­ tiges Design.

Das Vergrauen des Holzes ist ein natürlicher Vorgang. Die Intensität der silbrig-grauen Patina hängt davon ab, wie sehr das Holz Witterung und UV-Strahlung ausgesetzt ist. So kann es je nach Lage – manche Fassadenbereiche sind mehr der Strahlung ausgesetzt, manche weniger – zu leichten Unter­ schieden bei der Patina kommen.

Mit der Zeit gleichen sich die Vergrauungsverläufe jedoch oft an. Die Oberflächenbehandlung Vivid Silvered Light Grey wurde entwickelt, um dem natürlichen Vergrauungsprozess zuvorzukommen und der Fassade von vornherein ein dau­ erhaft einheitliches Aussehen zu verleihen. Ohne weiteren Farbauftrag wird im Laufe der Zeit das natürliche Grau des Holzes zum Vorschein kommen.

INSTALLATIONSBEISPIEL 64 45 mm mm

119 mm

FASSADENVERKLEIDUNGEN | G RAD®-VERKLEIDUNG

© Raad Architecten

Beispiel 3D - © Awood

3D FASSADENVERKLEIDUNG

SONDERANFERTIGUNGEN

Dank der Anta S Thermokiefer-Reihe ist es ebenfalls möglich, zwei verschiedene Lamellenstärken zu kombinieren – für Fas­ saden mit 3D-Effekt, die der Gestaltung einen ganz besonde­ ren Charakter verleiht.

Mit den vormontierten Clips ist das GRAD®-System auch die Basis, um verschiedene Abstände zwischen den Holzprofilen zu realisieren (s. Beispiel oben).

Zusätzlich ist das GRAD®-System mit zahlreichen anderen Profilen und Belägen kompatibel. So bietet das System vielfäl­ tigste Kombinationsmöglichkeiten – für eine absolut indivi­ duell gestaltete Fassade. Weitere Informationen zu Sonderan­ fertigungen liefern unsere Experten aus der Projektberatung.

INSTALLATIONSBEISPIEL 65 mm

42 mm

49

50

SCHIENEN & ZUBEHÖR | FASSADENVERKLEIDUNGEN

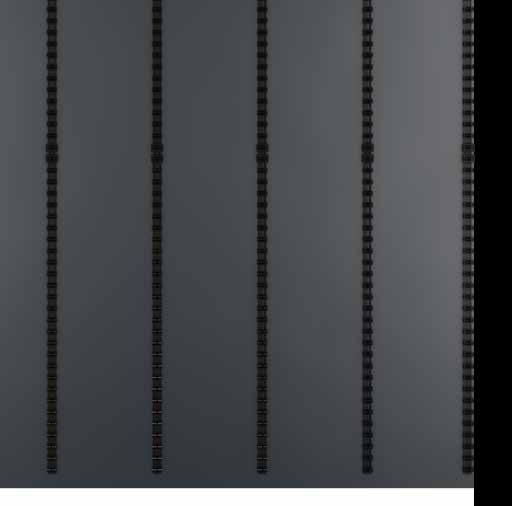

SCHIENEN & ZUBEHÖR FÜR FASSADEN FLAT RAIL

KLEBSTOFF DE 310 ml Für Clips und Holzdielen, VE: 1 Stück Artikel-Nr. G2179

Beschreibung

Verbrauch Artikel-Nr. Richtwert pro m2

Menge / Palette

FLAT RAIL - 46 mm 43 clips für 43 Dielen, 12 x 55 x 1978 mm

0,85 St.

G2191

216 Stück

FLAT RAIL - 51 mm 39 clips für 39 Dielen, 12 x 55 x 1989 mm

0,85 St.

G1799

216 Stück

FLAT RAIL - 56 mm 35 clips für 35 Dielen, 12 x 55 x 1960 mm

0,85 St.

G1188

216 Stück

FLAT RAIL - 58,5 mm 34 clips für 34 Dielen, 12 x 55 x 1989 mm

0,85 St.

G2632

216 Stück

FLAT RAIL - 69 mm 29 clips für 29 Dielen, 12 x 55 x 2001 mm

0,85 St.

G1822

216 Stück

FLAT RAIL - 70 mm 28 clips für 28 Dielen, 12 x 55 x 1960 mm

0,85 St.

G1792

216 Stück

FLAT RAIL - 71 mm 28 clips für 28 Dielen, 12 x 55 x 1988 mm

0,85 St.

G1187

216 Stück

FLAT RAIL - 124 mm 32 clips für 16 Dielen in 120 mm Breite, 12 x 55 x 1984 mm

0,85 St.

G1185

216 Stück

FLAT RAIL - VARIBO 32 clips für 25 Dielen, 12 x 55 x 1968 mm

0,85 St.

G2480

216 Stück

GRAD® KEIL-CLIP

TOP LINK

Als Dielenauflage für besäumte Dielen, inkl. M5 x 12 Torx, Beutel mit 20 Stück, Menge/Palette: 25 Beutel Artikel-Nr. G1486

Schienenverbindungsstück, VE: Paket 20 Stück, Menge/Palette:10 Pakete TOP LINK S Achsabstand 56/124 mm, Artikel-Nr. G1488

DEMONTIERBARER GRAD®-CLIP

HALF CLIP®

VE: Paket mit 50 Stück, Menge/Palette: 20 Pakete Artikel-Nr. G1483

Paket mit 50 Stück, Menge/Palette: 20 Pakete Artikel-Nr. G1485

TOP LINK L Achsabstand 71 mm, Artikel-Nr. G1489

Benötigt G1241 zur Verschraubung!

KEYS DEMONTAGESCHLÜSSEL 120

ECKPROFIL - THERMOKIEFER

120 mm Breite, VE: 1 Paar, Menge/Palette: 6 Paar Artikel-Nr. G968

3.8 x 3.8 x 450 cm, VE: 1 Stück, Menge/Palette: 200 Stück Artikel-Nr. G2611

FASSADENVERKLEIDUNGEN | H OLZVERKLEIDUNGEN

HOLZVERKLEIDUNGEN Farbton

THERMOESCHE

THERMOKIEFER

PROFILE

AUF BESTELLUNG

Farbton

Beschreibung

Artikel-Nr.

TK 2.0 x 6.5 x 300 cm ANTA S

2466

TK 2.0 x 6.5 x 360 cm ANTA S

2467

TK 2.0 x 6.5 x 390 cm ANTA S

2468

TK 2.0 x 6.5 x 420 cm ANTA S

2469

TK 2.0 x 6.5 x 300 cm SILVA S

2462

TK 2.0 x 6.5 x 360 cm SILVA S

2463

TK 2.0 x 6.5 x 390 cm SILVA S

2464

TK 2.0 x 6.5 x 420 cm SILVA S

2465

TK 4.2 x 4.2 x 300 cm ANTA S

2627

TK 4.2 x 4.2 x 360 cm ANTA S

2628

TK 4.2 x 4.2 x 390 cm ANTA S

2629

TK 4.2 x 4.2 x 420 cm ANTA S

2630

TE 2.0 x 5.2 x 180 cm ANTA S

1387

TE 2.0 x 5.2 x 210 cm ANTA S

1383

TE 2.0 x 5.2 x 240 cm ANTA S

1384

TE 2.0 x 5.2 x 270 cm ANTA S

1385

TE 2.0 x 5.2 x 300 cm ANTA S

1388

TE 2.0 x 5.2 x 150 cm SILVA S

1435

TE 2.0 x 5.2 x 180 cm SILVA S

1436

TE 2.0 x 5.2 x 210 cm SILVA S

1432

TE 2.0 x 5.2 x 240 cm SILVA S

1433

TE 2.0 x 5.2 x 270 cm SILVA S

1434

TE 2.0 x 5.2 x 300 cm SILVA S

1437

Beschreibung

Mögliche ClipAbstände (mm)

Dielenabstand (mm)

69/70/71

4/5/6

46/51/56/69

4/5/9/14

56/69/70/71

4/17/18/19

Mögliche ClipAbstände (mm)

Dielenabstand (mm)

56/69/70/71

4/17/18/19

ACCOYA®

Accoya® 2.0 x 5.2 x 150-420 cm ANTA S Accoya® 2.0 x 5.2 x 150-420 cm SILVA S Accoya® 2.0 x 5.2 x 150-420 cm ANTA S GREY Accoya® 2.0 x 5.2 x 150-420 cm SILVA S GREY

51

TE RR AS SE NSYSTE ME NATU R HOLZ | TMT | ACCOYA®

MOD ERN WPC | BPC | GCC | MEGAWOO D®

2024

NFC | KERAMIK | DRAHT

SYSTEM SYSTEM WPC | METALL | KERAMIK | GLAS

MINERAL

FASERZEM ENT | KERAMIK

Stöbern Sie auch in unseren weiteren Katalogen und erleben Sie die Vielfalt von VivaGardea®

www.vivagardea.de

NATUR HARTHOLZ | TMT | NADELHOLZ

2024

ZAUN SYSTEM E MODER N
