Imaginer l’urbanité nordique autrement : vers une communauté de partage

Variété, acceptabilité, faisabilité Opportunités de conception et de réalisation de milieux de vie qui correspondent aux ressources et aux aspirations des communautés du Nord québécois

[Ministère des Affaires Municipales et de l’Habitation + Société du Plan Nord • 2022-2024]

Cahier de projets d’atelier no 7

Automne 2023 • ARC-7003 Laboratoire de design urbain

Imaginer l’urbanité nordique autrement vers une communauté de partage Kuujjuaq • Nunavik

illu-nunavik.org

École d’architecture • Université Laval © 2024 Habiter le Nord québécois

« The traditional cultural values are not very apparent in the way urban development has been planned and realized since the introduction of the municipal regime. [...] As a result, the Inuit feel that they are in a state of constant flux, always at the whim of rapidly changing political landscapes in which they are rarely, if ever, a clearly stated priority. » Hilda Snowball et Marie-Pierre McDonald (2020) Revue ARQ 190

Financement

Ministère des Affaires municipales et de l'Habitation [MAMH] Société du Plan Nord [SPN] • Habiter notre Nord Dans le cadre de la Mesure 3.4.1.5 du Plan d’Action Nordique [2020-2023] • Contribuer au projet de recherche visant l’amélioration de la conception des logements nordiques

Recherche-création

École d’architecture • Université Laval Équipe de recherche Habiter le Nord québécois Myriam Blais • Geneviève Vachon • Samuel Boudreault

Mission du projet

Planification, conception et réalisation de milieux de vie nordiques territorialement et culturellement adaptés.

But du projet et enjeux

Innovation, dans la conception et la réalisation de milieux résidentiels nordiques au Nunavik, fondée sur trois enjeux-clé : • Variété des choix en matière d’habitation et d’aménagement • Acceptabilité sociale et culturelle envers ces nouvelles opportunités • Faisabilité de leur éventuelle mise en œuvre

2

Automne 2023 • ARC-7100

Imaginer l’urbanité nordique autrement Vers une communauté de partage

Le laboratoire de design urbain est guidé par deux importants défis : la résilience des milieux nordiques urbanisés et la diversité résidentielle acceptable misant sur différents choix et agencements d’habitations. Ainsi, la mission du laboratoire consiste à concevoir des scénarios d’aménagements résilients – « acceptables » et « faisables » – pour deux secteurs de Kuujjuaq : le centre consolidé et un nouveau voisinage connecteur, avec un potentiel de « réplicabilité » pour d’autres villages du Nunavik.

Enjeu •­ Variété

Nouvelles formes et densifications douces de voisinage avec diversification des types d’habitations et modes de tenures Insertion d’équipements communautaires et lieux de rassemblement significatifs

Professeure-superviseure

Geneviève Vachon

Professionnel de recherche

Florence Gagnon et Samuel Boudreault

Auxiliaires d’enseignement

Florence Gagnon

Mise en page et édition

Alexis Dion et Maxime Vaillancourt-Cossette

Étudiant.e.s

Coralie Carbonneau • Florence M. Gagnon • William Levesque • Mélina Morel

© 2024 Habiter le Nord québécois

Automne 2023 • ARC-7003

3

4

Automne 2023 • ARC-7003 Laboratoire de design urbain

Automne 2023 • ARC-7003 Laboratoire de design urbain

5

Centre villageois consolidé Coralie Carbonneau Mélina Morel

Imaginer l’urbanité nordique Inuit Vieux-Kuujjuaq • Nunavik

École d’architecture • Université Laval

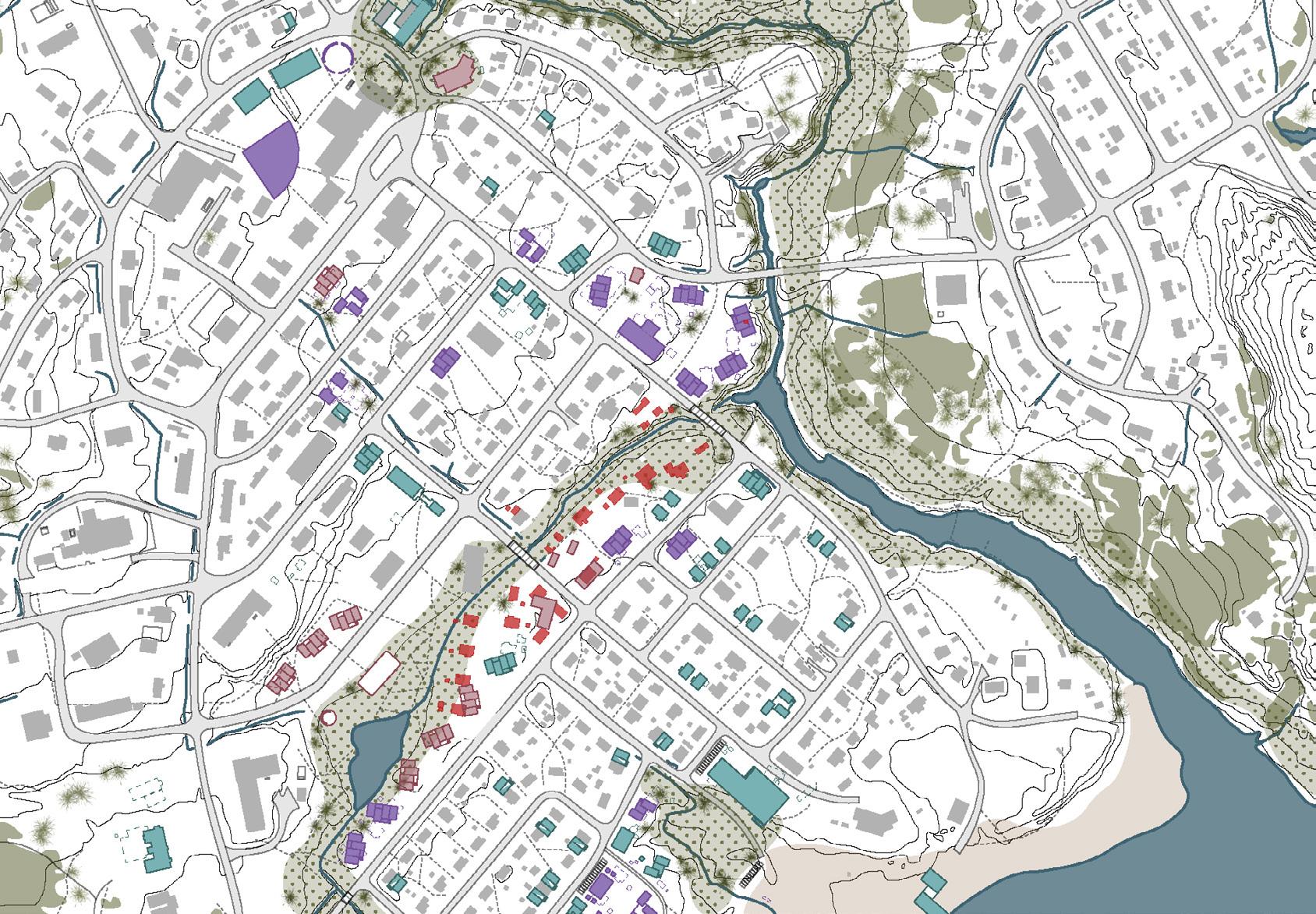

Le projet veut reconnecter village et Land, élément porteur de la culture et de la mémoire collective Inuit.

La création d’un axe vert structurant formé par les milieux humides révèle les traces historiques du territoire, guide la manière de planifier le VieuxKuujjuaq, et apporte des pistes sur les manières de densifier tout en respectant les modes de vie Inuit.

Ensemble, les nœuds de la Rive rassembleuse, du Terreau d’échange et du Ruisseau de la connaissance proposent de nouveaux espaces urbains et services communautaires qui mettent de l’avant le partage des savoirs Inuit, et ce, à proximité de nouveaux logements. Au total, le projet propose l’ajout d’environ 407 logements de types variés, ainsi que l’insertion de nouveaux équipements communautaires.

6

Automne 2023 • ARC-7003 Laboratoire de design urbain

> Rive rassembleuse LÉGENDE 1 - Cuisine communautaire + tour d’observation

Gradient de densité résidentielle Residential density gradient

2- Maison pour aînés 6

3 - Hangar à bateaux + quai (arrivée depuis et vers le land) 4 - Quartier de la rive 5 - New Hotel Coop 6 - Église

1 2

3

Été : Le Marché Iqaluk devient un nouveau point de repère dans le village, ainsi qu’un espace de rencontre et de partage Summer : The Iqaluk Market becomes a new landmark in the village, as well as a space for meeting and sharing

Automne 2023 • ARC-7003 Laboratoire de design urbain

7

> Terreau d’échange L’insertion du land dans le village favorise la pratique d’activités traditionnelles ainsi que la mobilité douce The land’s integration into the village encourages the practice of traditional activities and active mobility

Plantation de plantes indigènes

Sol existant

Milieu humide

10 m Terre ajoutée

Boues municipales

LÉGENDE 1 - Auberge Kuujjuaq Inn 2- New Ateliers de construction et de réparation 3 - Congélateurs communautaires 4 - New Logements transitoires (actuel Hotel Coop.)

5 - Quartier des jeunes 6 - École du land 7 - Maison des jeunes + log.

3

2 6 7

1

8

Automne 2023 • ARC-7003 Laboratoire de design urbain

Optimisation du soleil et des vues profondes Optimizing sunlight and deep views

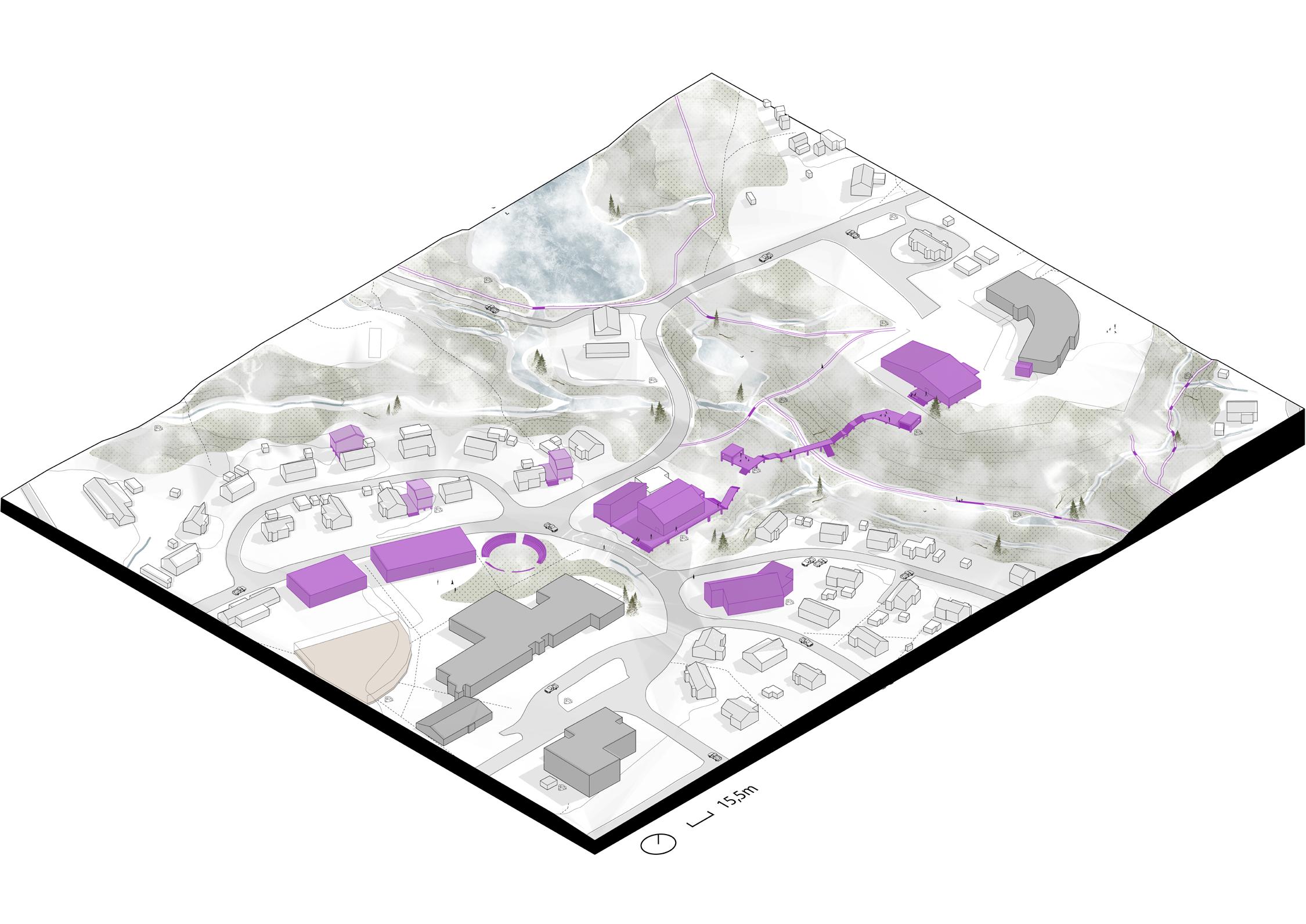

> Ruisseau de la connaissance LÉGENDE 1 - École secondaire Jaanimmarik 2- Human Library + pont de la connaissance (accès au land) 3 - École primaire Pitakallak

Réaménagement de la cour d’école Redesigning the schoolyard

4 - New Maison des aînés 5 - KRG

3

2

2

1

Hiver : La Human Library devient un nouveau point de repère dans le village et donne accès au land Winter : The Human Library becomes un new landmark in the village and provides access to the land

Automne 2023 • ARC-7003 Laboratoire de design urbain

9

10

Automne 2023 • ARC-7003 Laboratoire de design urbain

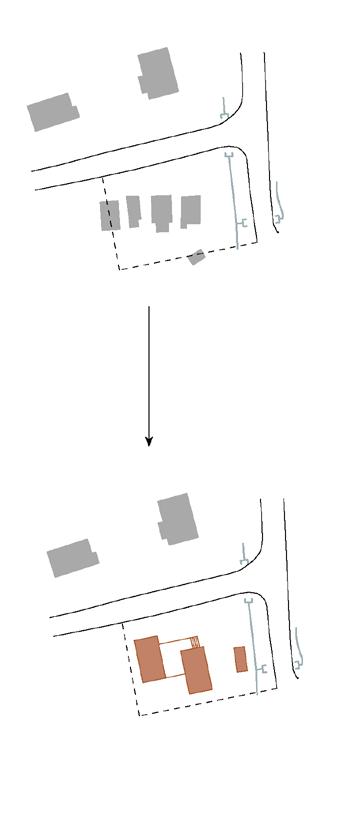

Stratégies de densificaTerrain vacant

Terrain réutilisé

Logement ajouté

Bâtiment déconstruit

Phase 1 : 2025-2050 Phase 2 : 2050-2075 Phase 3 : 2075-2100

Automne 2023 • ARC-7003 Laboratoire de design urbain

11

Nouveau voisinage connecteur William Levesque Florence Gagnon Imaginer l’urbanité nordique Inuit Kuujjuaq • Nunavik

École d’architecture • Université Laval

Le Trait d’union est une proposition de milieu de vie innovant qui s’adapte à son environnement. Il est conçu avec la montagne, prenant avantage de la topographie et des vues imprenables sur le territoire de sorte à offrir de nouvelles opportunités de vivre en symbiose avec le milieu. Il s’inscrit comme un trait d’union entre les quartiers existants et mise sur la préservation du Land, les déplacements actifs confortables et l’accès à une variété d’espaces de socialisation.

Connexions aux secteurs existants de Kuujjuaq

Proposer une variété de types d’habitation selon un gradient de densité, en s’adaptant au Land, de façon à le conserver et à l’intégrer dans le nouveau voisinage Intégrer des moyens plus fonctionnels et robustes de distribuer l’eau potable et récupérer les eaux usées Offrir des services de proximits, à l’échelle du voisinage qui sont complémentaires aux services en place dans les secteurs avoisinants Offrir une diversité de lieux privés et communautaires pour les habitants du nouveau voisinage et des autres secteurs de Kuujjuaq Intégrer des parcours qui facilitent les déplacements actifs confortables et sécuritaires tout en améliorant les accès aux secteurs adjacents d’importance

Portion du site à

12

Automne 2023 • ARC-7003 Laboratoire de design urbain

Coupe d’une branche typique

Branche dans la pente

Axonométrie

Automne 2023 • ARC-7003 Laboratoire de design urbain

13

Grace à la topographie, chaque branche est munie d’un système d’utilidors et de réservoirs. Les réservoirs d’eau potable, d’environ 400 m3, sont installés en haut de chaque utilidor et des réservoirs d’eau usées au bout. Ce système permet de réduire la fréquence de remplissage, le nombre de déplacements effectués par les camions citernes mais surtout d’assurer une autonomie d’environ 4 à 5 jours aux résidents.

Ces utilidors sont abrités sous les passerelles piétonnes, pour mieux s’intégrer au paysage et assurer la fluidité des déplacements vers le Land ou le village.

Source : R. Levesque et C. Guimont, Laboratoire DU

14

Automne 2023 • ARC-7003 Laboratoire de design urbain

Passerelle et plateforme Automne 2023 • ARC-7003 Laboratoire de design urbain

15

Cour arrière

Cour avant Cour arrière Cour avant

16

Automne 2023 • ARC-7003 Laboratoire de design urbain

Haut d’une passerelle - vues profondes vers le vieux Kuujjuaq

Plateforme

Automne 2023 • ARC-7003 Laboratoire de design urbain

17

Noeud à la croisée d’une branche et d’une nouvelle route

Nouvelle

Coupe d’un « noeud » à la croisée d’une branche et de la nouvelle

18

Automne 2023 • ARC-7003 Laboratoire de design urbain

Nouvelle route

Comparaison avec le Masterplan 2035 de Kuujjuaq 1.75x le nombre de logements prévu aux zones B (350 log vs. 200 log) 1.9x la densité nette prévue aux zones B (38 log/Ha vs. 20 log/Ha) 0.9x la superficie construite (terrains, bâtiments, rues) prévue aux zones B (101 700m2 vs. 115 600m2) 2.25x la densité nette de bâtiments prévue aux zones B (18 bâtiments/Ha vs. 8 bâtiments/Ha) 0.57x la superficie construite nécessaire par logement (330 m2/log vs. 578 m2/log) 1200 mètres linéaires de passerelles aménagées Distance métrique linéaire de rues inchangée aux zones B (2 100m) Diminution de 21% de la surface nécessaire et des logements prévus aux zones C Équivalent d’environ 50 du nombre de bâtiments communautaires existants dans Kuujjuaq

Kativik Regional Government (modifié) Automne 2023 • ARC-7003 Laboratoire de design urbain

19

Les projets d’atelier présentés ici se sont inscrits dans le cadre du projet de recherche intitulé Variété, acceptabilité, faisabilité : opportunités de conception et de réalisation de milieux de vie qui correspondent aux ressources et aux aspirations des communautés du Nord québécois [financé par le Ministère des Affaires municipales et de l’Habitation et la Société du Plan Nord — 2022-2024]. Ce projet porte sur l’innovation dans la conception et la réalisation de milieux résidentiels nordiques au Nunavik, en se fondant sur trois enjeux-clés : la variété des choix en matière d’habitation et d’aménagement, l’acceptabilité sociale et culturelle envers ces nouvelles opportunités, et la faisabilité de leur éventuelle mise en œuvre. Il prend appui sur l’expérience de recherche-création collaborative de l’équipe de recherche Habiter le Nord québécois de l’Université Laval qui mobilise un réseau d’acteurs investis dans la recherche de formes d’habitations adaptées aux communautés et aux contextes qui les accueillent.

Le laboratoire de design urbain est guidé par deux importants défis : la résilience des milieux nordiques urbanisés et la diversité résidentielle acceptable misant sur différents choix et agencements d’habitations. Ainsi, la mission du laboratoire consiste à concevoir des scénarios d’aménagements résilients – « acceptables » et « faisables » – pour deux secteurs de Kuujjuaq : le centre consolidé et un nouveau voisinage connecteur, avec un potentiel de « réplicabilité » pour d’autres villages du Nunavik.
