HÅNDLODNING

FÅ STYR PÅ LODDEPROCESSERNE HIN? Fordi vi har stor erfaring i at rådgive i valg af udstyr og forbrugsmaterialer.

Vi har alt det udstyr og de forbrugsmaterialer, der skal bruges gennem hele loddeprocessen. Vi forhandler og rådgiver om markedets bedste brands og er i tæt dialog med dem om udvikling og rådgivning, der forbedrer deres kvalitetsprodukter. HIN kan derfor tilbyde de optimale loddeprocesser til jeres produktion.

Vores fokus er kvalitetsprodukter, erfaring, viden og rådgivning om de produkter, som vi sælger. Vi har et stærkt produktprogram og kan rådgive om alt inden for loddeudstyr og forbrugsmateriale

INDHOLD WELLER LODDE & REWORK

SIDE 4

WELLER LODDEBAD & UNDERVARME

SIDE 7

WELLER SPIDS OVERSIGT

SIDE 9

WELLER UDSUGNING

SIDE 10

THERMAL TRONICS UDSTYR

SIDE 14

MARTIN-SMT UNDERVARME & REWORK

SIDE 16

MARTIN REBALLING & DISPENSERING & SELEKTIV LODNING

SIDE 17

FORBRUGSMATERIALER

SIDE 18

QR KODER / GENVEJE TIL SORTIMENTET

SIDE 19

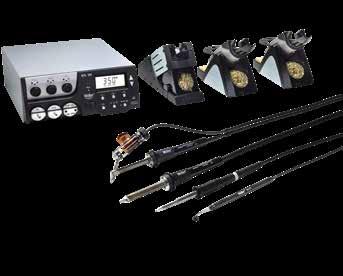

WELLER LODDESTATIONER HÅNDLODNING

WX SMART

WX 2

2 Kanaler 300 Watt. WXsmart er fremtidens loddestation udstyret med 4,3 tommer touchskærm og brugervenligt interface. Stationen kan logge på SD kort og sikre hermed sporbarhed i lodde processen.

2 Kanaler 255 Watt. WX2 er udstyret med digitalt display og menu styring via drejehjul. WX2 kan tilsluttes såvel aktive kolber som WXP-kolber, hvilket sikre adgang til flere end100 forskellige spidser.

WT 1H

WT 2M

1 Kanal 150 Watt: WT-stationerne er udstyret med digitalt display og trykknap baseret menu system. Stationerne er alsidige, da mange af de kolber der benyttes på tidligere modeller, kan fungere sammen med WT serien.

2 Kanaler 150 Watt. WT 2M er udstyret med digitalt display og trykknap baseret menu system. Denne har som den eneste i WT serien mulighed for tilslutning af en kolbe til aktive spidser.

PU 81

WT 1

1 Kanal 80 Watt. Pu 81 stationen er med analog drejehul til indstilling af temperature.

1 Kanal 95 Watt. WT-stationerne er udstyret med digitalt display og trykknap baseret menu system. Stationerne er alsidige, da mange af de kolber der benyttes på tidligere modeller, kan fungere sammen med WT serien.

SIDE 4

WXUPS MS

PINCETTER TIL WX

WXMPS MS

Kun til WXsmart

WXMTS

WXP 80

Kun til WXsmart

WXP 90

WXPP MS

WXUTS

Kun til WXsmart

WXMP MS

WXMT

WXMP

WXUP MS

Kun til WXsmart

WXMT MS

WXP120

WXP 200

LODDEKOLBER TIL WT M/H

UDSTYR TIL WELLER LODDESTATIONER

LODDEKOLBER TIL WX

PINCETTER TIL WT M/H

WP 65

WP 80

WSP 80

WP 120

LR 21

WTP 90

FE 75

WSP 150

WMRP

WTMT

Kun til WT 2M

LODDEKOLBER TIL PU 81 + WT 1 WP 65

WP 80

PINCETTER TIL WT 1 WSP 80

WTMT

Kun til WT 1

WTP 90

FE 75

HIN.DK

LR 21

Kun til WT1

SIDE 5

WELLER REWORK & VARMLUFT STATIONER

WELLER WX REWORKSTATIONER Wellers WX serie byder på 3 løsninger for rework: WXsmart kan udstyres med modulet WX AIR med intern pumpe, der muliggør tilslutning af udsugning & varmluft kolber. WXD 2 med ekstern pumpe kan tilsluttes udlodde kolberne. WXR 3 Stationen er en kraftig station, som udover alle lodde, udlodde og varmluftkolberne også kan benytte en vacum pincet.

RT

MA

S WX

Intern pumpe

D2

WX

R3

WX

Ekstern pumpe

Intern pumpe

WELLER WR REWORKSTATIONER WR 2 (300 Watt) stationen med indbygget pumpe og 2 kanaler benytter loddekolber fra WP serien samt udlodde og varmluftkolberne.

WR Rework stationen fra Weller findes også i en 3 kanals udgave, som kan købes som sæt. Dette sæt inkludere WP 80, DSX 80, HAP 200 og WVP udstyr.

Intern pumpe

HÅNDLODNING

WTHA 1

WHA 3000V

900 Watt varmluft station med den moderne og intuitive menu, elektronisk styret temperatur med høj nødagtighed.

Samt mulighed for op til 5 programmerede profiler.

Standard nozzle i program inkluderer Ø2,5/Ø4,0/Ø7,0 og med køb af adaptor kan 4 kantede nozzle fra QN serien

700 Watt varmluftstation med integreret vacum. Skal tilsluttes enten trykluft eller nitrogen. Kan tage NQ, ND og runde Nozzler og kan pogrameres til 3 profiler.

Intern pumpe

Ekstern luft

SIDE 6

WXDV 120

VARMLUFTSKOLBER TIL WX

VACUM-PINCET TIL WXR 3 PINCET

WXHAP 200

Kun til WXR 3

WXDP 120

UDLODDEKOLBER TIL WR DSX 80

VARMLUFTSKOLBER TIL WR DSX 120

DXV 80

HAP 1

UDSTYR TIL WELLER REWORK STATIONNER & LODDEBAD

UDLODDEKOLBER TIL WX

HAP 200

WELLER LODDEBAD WSB 80 Loddebad på 80W til WT og WR loddestationer

WSB 150 Loddebad på 150W til alle loddestationer på 150 Watt

WXSB 200 Loddebad på 200W til alle WX stationer

HIN.DK SIDE 7

WELLER UNDERVARME

WHP 80

WHP 1000

Hot plate system på 80W, varme område 80 x 50mm og en temperatur på 50 til 200 grader. Denne kontrolleres gennem en loddestation og alle stationer på min. 80W kan benyttes.

Hot plate system på 1000W, varmeområde på 200 x150 mm og en temperatur på 50 til 300 grader. Indstilling på front og mulighed for tilslutning af sensor.

WHP 200

WHP 3000

IR system på 200W, varmeområde 120 x 60 mm og en temperatur på 50 til 400 grader. Digitalt display.

IR system som fås i 2 forskellige størrelser på henholdsvis 600W og 1200W. Varmeområde på 120 x 190 mm eller 190 x 245 mm og en temperatur på 50 til 400 grader.

O.B.S. billedet viser 1200W.

HÅNDLODNING

WCU

ZERO SMOG SHIELD PRO

Tiptester fra Weller der kan måle mellem 0-400 grader på tip punktet og mellem -150 til 1200 grader på den eksterne probe. Tolerance på +/- 3 grader og kan benyttes til auto Kalibrering af WX stationer.

Zero Smog Shield Pro er en transportabel volume udsugning, velegnet til R&D områder eller hvis man kun lodder engang i mellem. Enheden giver besked når filter skal udskiftes.

SIDE 8

Kolbe/spidsserie

WXUPS MS

RTUS MS

RTPS MS

RTMS MS

x

x

RTP MS

RTM MS

RTU MS

RTM

LT

XNT

XT

x

WXPP MS

x

WXMP MS

x

WXUP MS

x

WXMP

x

WXP 80

x

WXP 90

x

WXP 120

x

WXP 200

x

WP 65

x

WP 80

x

WP 120

x

WSP 80

x

WSP 150

x

LR 21

x

WTP 90

x

FE 75

WXMTS

RTWMS

RTWPS

x

x

RTWUS

RTW MS

RTW

x

WXUTS

x

WXMT MS

x

WXMT WTMT

x

x

Udloddekolbe/ Spidsserie

XDS

DX

WXDP 120

x

WXDV 120

x

DXV

x

DSX 80

x x

DXV 80 Varmluft kolbe/ Spidsserie

FRDQ/ WX

WXHAP 200

x

HIN.DK

DSX120

LHT

x

WXMPS MS

Pincet/Spidsserie

XHT

WELLER SPIDSOVERSIGT

SPIDS OVERSIGT - WELLER

FRDQ

HAP 1

x

HAP 200

x SIDE 9

WELLER VOLUME UDSUGNING & TILBEHØR

VOLUME UDSUGNING 1-2 ARBEJDSPLADSER Zero smog EL for placering tæt på arbejdsstedet. Udstyret med HEPA H13 filter med stor overflade der sikrer lang levetid og et M5 for filter. Der er nem adgang for filterskift og udstyret fortæller selv, når det skal skiftes. dimension 335 x 360 x 445 mm Anbefales til 1 arbejdsplads.

MG 100S for placering tæt på arbejdsstedet. Høj luft volume og en variable indstilling af denne. Kompakt enhed med mulighed for tilslutning af fjernbetjening , for styring af hastighed samt oplysninger omkring filter. Dimension 210 x 610 x 460 mm Anbefales til 1-2 arbejdspladser.

MG 130 for placering tæt på arbejdsstedet. HEPA H13 filter og H7 for filter. Dimension: 210 x 500 x 460 mm. Indstillelig med 3 forskellige hastigheder og alarm for filter. Anbefales til 1 arbejdsplads.

MG 140 er monteret på hjul, hvilket gør den ideal, hvis der er behov for hurtig og nemt at flytte den fra et arbejdssted til et andet. HEPA H13 filter og F8 for filter med alarm for udskiftning enten på maskinen eller tilkøb af fjernbetjening. Dimension 335 x 655 x 350 mm. Anbefales til 2 arbejdspladser.

HÅNDLODNING

VOLUME UDSUGNING 3-8 ARBEJDSPLADSER Zero Smog 4V central unit der kan betjene fra 1 til 4 arbejdspladser og udstyret med HEPA H13 filter samt F7 for filter. Constant flow control sikrer optimal flow til den enkelte arbejdsplads uanset antal af sugearme der er i brug. Monteret med 4 hjul og Dimension er 345 x 325 x 505 mm. Anbefales til 3-4 arbejdspladser.

Zero Smog 6V central unit der kan betjene fra 1 til 8 arbejdspladser og udstyret med HEPA H13 filter samt F7 for filter. Constant flow control sikrer optimal flow til den enkelte arbejdsplads uanset antal af sugearme der er i brug. 3 typer af programmer til styring af hastigheden: Brugerbestemt, Systembestemt eller Økonomi. Monteret med 4 hjul og dimension er 460 x 665 x 460 mm. Anbefales til 3-8 arbejdspladser.

SIDE 10

Ø60 fleksibel sugearm tilgængelig 0,7/1,0/1,5/2,0 Mtr. længde.

Ø60 studs med Ø32 fleksibel slange.

Ø60 1 leddet dobbelt fast arm til bordmontering.

Ø60 2 leddet fast arm til bordmontering.

Ø60 1 leddet fast arm til bordmontering.

WELLER VOLUME UDSUGNING & TILBEHØR

SUGEARME FOR VOLUME UDSUGNING.

SUGESPIDSER FOR VOLUME UDSUGNING Alfa tragt sort Ø60

Alfa-T tragt transperant Ø60

FT-U Tragt Ø60

Udsugningsskærm Ø60

FT-N Ø50 udsugningsstuds passer til Ø60

FT-NL Ø60 udsugningsstuds

DIVERSE TILBEHØR FOR VOLUME UDSUGNING Fjenbetjening til MG units

Fjernbetjening til Zero smog

Easy click 60 bordbeslag med lukke ventil

HIN.DK

Ø60 forlænger slange til Central unit. Tilgængelig i 1,2,3,5 Mtr. længder.

Ø60 samler Han/Han

Ø60 samler Hun/Hun

Ø60 Ende kappe.

SIDE 11

WELLER PUNKT UDSUGNING & TILBEHØR

PUNKT UDSUGNING 1-20 ARBEJDSPLADSER. FT 12 for op til 2 arbejdspladser H13 partikel filter og ekstra luftfilter der fjerner lugt fra trykluftet. Kræver trykluft

WFE for op til 2 arbejdspladser H13 partikel filter og ekstra luftfilter der fjerner lugt fra trykluftet. Kræver trykluft

WFE P for op til 2 arbejdspladser. H13partikel filter og indbygget pumpe gør denne enhed utrolig portable. Den er ikke velegnet til konstant brug og motoren er udstyret med en over load beskyttelse.

Zero smog 20T for op til 20 arbejdspladser. Dimension 450 x 695 x 450 mm og udstyret med H13 partikel filter, indbygget motor og USB port til logning af drift data.

Intern pumpe

HÅNDLODNING

PUNKT UDSUGNINGS KIT TIL KOLBER Kit til LR 21, TCPS. WSP 150, WP 200 og WXP 200

Kit til DS22, DS 80 og DSX 80

Kit for WP 80, WSP 80 , WMRP og WXMP

SIDE 12

Kit Ø6,5 mm til WSP 80, WP 80 og WMP

Kit Ø6,5 mm til WXP 120

Kit Ø6,5 mm til WXP 65

UDSUGNINGS KABINET CBC A kabinet som kan fås både med tilslutning til Ø160 eller til Wellers ø60 click system. CBC system er økonomisk, da det kræver mindre luft end konventionelle kabinetter. Fleksibelt system der kan monteres både på bord og vogn.

Dimension 760 x 1275 x 625 mm.

WEHT er et kabinet på 860 x 510 x 460 mm og tilsluttes Ø60 click systemet fra weller. Ideel til at opsamle dampe inden de bliver spredt i arbejdes området.

WELLER PUNKT UDSUGNING & TILBEHØR

PUNKT UDSUGNINGS KIT TIL KOLBER

FILTER OVERSIGT- WELLER Volume Enhed/ Partikel filter

Zero smog Shield Pro

FT9100047

58762701

x x

Zero Smog 4V

x

Zero Smog 6V 53641099

58735838

x x x x

SIDE 13

Zero smog 20T

HIN.DK

x

MG 140

WFE P

58735838

x

MG 130

WFE

58735936

x

MG 100S

FT 12

130-2000-ESDN 145-2000-ESDN

x

Zero smog EL

Punkt enhed/ Partikel filter.

100-2000-ESDN

THERMALTRONICS LODDE & VARMLUFT STATIONER

THERMALTRONICS TMT-2000

TMT-9000

1 kanal 50 Watt. Thermaltronics mindste loddestation der benytter Curie Heat Teknologi og kan med skift af loddekolbe, benytte alle tre typer af spidser K,P og S

2 Kanaler 40 Watt loddestation med Digital display og Curie Heat teknologi og kan med skift af loddekolbe, benytte alle tre typer af spidser K,P og S

TMT PINCET KIT 3 & DS-KIT-3 UDLODDEPISTOL

TMT PINCET KIT 1 & DS-KIT-1 UDLODDEPISTOL

TMT-2000 stationen kan udstyres med Tweezer sæt TZKIT-3. Denne har et ergonomisk håndtag og mulighed for at justere spidserne horisontalt og vertikalt Der er også mulighed for udloddepistol DS-kit-3, der kræver ekstern luft.

TMT-9000 stationen kan udstyres med Tweezer sæt TZ-KIT-1.

Denne har et ergonomisk håndtag og mulighed for at justere spidserne horisontalt og vertikalt Der er også mulighed for udloddepistol DS-KIT-1, der kræver ekstern luft.

HÅNDLODNING

Ekstern luft

Ekstern luft

TMT-HA300

TMT-HA600

Varmluftstation på 500W/Airflow 23 l/min og temperatur på 100-480 grader Celsius. Digital display for temperatur og synlig Airflow meter.

Varmluftstation på 1300WAirflow på 23 l/min og temperatur på 100-480 grader Celcius. Digital display for temperatur og hurtig indstilling.

SIDE 14

TMT-PH200

TMT-PH300

Undervarme på 600 watt og PCB op til 140 x 185 mm.

Sensor til sikring af temperatur og nem indstilling.

Undervarme på 850 Watt til PCB op til 200 x 270 mm.

Systemet styres af en microprocessor og indeholder 3 programtyper, der sikrer at systemet er optimeret både til blyholdig og blyfri rework.

TMT-PH600

TMT-ST10

Undervarme på 1500 Watt til PCB op til 310 x 310 mm.

Systemet styres af en microprocessor og indeholder 3 programtyper der sikrer at systemet er optimeret både til blyholdig og blyfri rework.

Tiptester, der kan måle temperatur, kontrollere om loddestationen er jordet, samt detektere AC-leakage.

Temperatur område 0 – 600 grader C og en nøjagtighed på +/- 1%. Data kan gemmes og udlæses på USB port og der kan tilkobles en ekstern probe.

THERMALTRONICS UNDERVARME & SPIDSOVERSIGT

THERMALTRONICS UNDERVARME & SPIDSTESTER.

SPIDS THERMALTHRONICS OVERSIGT – TERMALTHRONICS. UNDERVARME & SPIDSTESTER. Thermaltronics loddestationer er baseret på Curie Heat teknologien som tilpasser sig det konkrete behov for varme fra loddestedet.

TMT-2000 fås med 3 forskellige håndtag afhængig af hvilke type spidser man ønsker at køre med. TMT-9000 kører udelukkende med M-serien.

K serien: Budget serien. S Serien: Kvalitets spidser og direkte kompatibel med Metcal ssc serien.

P serien: Tyndere og kompatibel med metcal SXP serien. M Serien: for TMT 9000.

Kolbe/ spidsserie

TMT-2000 K-kolbe

K serie blå 325 - 358 grader

K serie gul 350 - 398 grader

K serie rød 350 - 398 grader

x

x

x

TMT-2000 P-kolbe

P serie blå 325 - 358 grader

P serie gul 350 - 398 grader

P serie rød 350 - 398 grader

x

x

x x

TMT-2000 S-kolbe M serie blå 325 - 358 grader

M serie blå 325 - 358 grader

M serie rød 350 - 398 grader

TMT-9000

x

x

x

DS-KIT-1

MDT serie MDT serie blå 325 - 358 gul 325 - 358 grader grader

x

x

MDT serie rød 325 - 358 grader

TZ-KIT-3

x

x

KDT serie rød 325 - 358 grader

x

x

x

MTZ serie rød 325 - 358 grader

KTZ serie blå 325 - 358 grader

KTZ serie gul 325 - 358 grader

KTZ serie rød 325 - 358 grader

x

x

x

x

SIDE 15

TZ-KIT-1

MTZ serie MTZ serie blå 325 - 358 gul 325 - 358 grader grader

KDT serie gul 325 - 358 grader

x

DS-KIT-3 Pincet/spidsserie

KDT serie blå 325 - 358 grader

HIN.DK

Kolbe/ spidsserie

Udloddeolbe/ spidsserie

S serie blå 325 - 358 grader

MARTIN SMT

HOTBEAM 05

HOTBEAM 04

IR undervarme på 2000 Watt. Udstyret med Auto profiler og Easy-beam software. Max PCB 200 x 260 mm

IR undervarme på 500 Watt. Udstyret med Auto profiler og Easy-beam software. Max PCB 130 x 150mm

EXPERT 05.6 IXH Martin-SMT mindste rework system er udstyret med en IR varmefelt på 2000 Watt. Har plads til PCB op til en størrelse af 200 x 260 mm. Den manuelle arm med kamera sikrer at komponenter ned til 1 x 1 mm kan udskiftes og EASYSOLDER 07 softwaren sikrer nem adgang til at oprette og ændre loddeprofiler.

EXPERT 10.6 HV / EXPERT 10.6 HXV Dette Semi automatiske anlæg fås i 2 modeller, på enten 3300 eller 5300 watt. PCB på op til 480 x 480 kan håndterer HXV og 274 x 245 på HV. Men størrelsen kan tilpasses det PCB som der arbejdes på og det gælder begge systemer.

Den automatisk arm sikre perfekt placering af komponenten med Auto-vison placer inden for 15 my og EASYSOLDER 07 software sikre et brugervenlig interface.

HÅNDLODNING

EXPERT 10.6 RS Martin-SMT største rework system der kan behandle PCB op til 500 x 500 mm. Systemet er i stedet for en arm udstyret med et Gantry system der sikre hurtigere positionering og fuld adgang til hele PCB.

SIDE 16

Med dette sytem fra Martin-Smt er der mulighed for reballing af BGA og prebumping af QFN-komponenter.

Stencil og rammer kan laves efter kunde specifikke behov og der kan gemmes op til 25 profiler, der kan ændres via EASYBEAM softwaren.

SMART DISPENSER 06

CLEVER DISPENSER 06

Smart dispener er en kompakt, fleksibel plug and play løsning til manuel dispensering af forskellige materialer.

Kan benytte 3,5,10,30 ccm sprøjter.

Clever dispenser er maskine til manuel dispensering.

Mulighed for opvarmning af mediet og dispensering med stor nøjagtighed.

MARTIN REBALLING, DISPENSERING & SELEKTIV LODNING

MINIOVEN 05

DOTLINER 08 Dotliner 08 er en Dispenserings robot der tilbyder stor præcision og range i mediets viskositet. Softwaren tilbyder fuld logning der lever op til industri 4.0 standarden.

Max PCB størrelse 620 x 800 mm.

TOP-375CE

Selektiv lodde system med pumpe og loddebad i titanium. Brugervenlig Display og timerfunktion. Kan benyttes til alle PCB størrelser og der findes et bredt udvalg i standard nozzler. Tilvalg inkludere Laserpointer og XY bord, tilslutning af Nitrogen for mindre Dross.

Selektiv loddesystem til rework med timer og standby funktion. Stort udvalg i standard Nozzler og Nitrogen option kan tilkøbes.

HIN.DK

EBSO SPA-R

SIDE 17

FORBRUGSVARE

KAPTONTAPE

KAPTON DOTS

Kaptontape leveres både i ESD og ikke ESD-udførelse.

Lagerføres i følgende bredder 3,5,6,9,10,12,15,17,19,20,25 og 50 mm

Kapton Dots lagerføres i følgende størrelser 4,6,8,10,12,14,16 og 18 MM

SUGETRÅD HIN kan levere et bredt udvalg af sugetråd fra anerkendte producenter. Vi lagerfører et sortiment der dækker forskellige flus, længde og bredde på sugetråden.

LODDETIN HIN lagerfører et bredt sortiment af rulle-tin og rensemidler.

Rulle-tin i mange forskellige legeringer, Flus og Dimensioner.

Se mere om vores forbrugsvare på hin.dk eller kontakt os på 76 25 90 90.

HÅNDLODNING

OVERCOAT PEN

FLUS PEN

Tilgængelig i flere farve til beskyttelse af komponenter og baner under loddeprocessen.

Flus penne kan benytte til præcis påføring af flus under lodde processen og er tilgængelig i forskellige flus typer.

SIDE 18

LODDESTATIONER

VARMLUFTSTATIONER

LODDEKOLBER

UNDERVARME

LODDEBAD

REWORK & DISPENSERING

FORBRUGSMATERIALER

SCAN & SE MERE LODDESPIDSER

GENVEJE TIL HINS VERDEN AF LODDEUDSTYR

GENVEJE TIL HINS VERDEN AF LODDEUDSTYR

UDSTYR TIL DINE BEHOV UDSUGNING

HIN.DK SIDE 19

LODDEPROCESSER

Uanset om det er håndlodning, rework eller serieproduktion, så gælder det, at hver eneste loddeproces skal styres.

For at den samlede loddeproces bliver til en succes, skal alle del processer derfor styres.

Vi har de rigtige produkter, og vi har den bedste rådgivning til loddeprocesserne.

Er du i tvivl, så spørg HINs eksperter til råds!

VI HAR ET OMFATTENDE PRODUKTPROGRAM OG KAN RÅDGIVE OM HELE LODDEPROCESSEN

HIN A/S Langmarksvej 29 8700 Horsens Denmark CVR: dk 87 69 16 16

Tlf.: +45 7625 9090 Mail: hin@hin.dk Web: hin.dk
