ESD spesialkatalog

ESD SPESIALKATALOG

HIN LEVERER ALT INNEN ESD-BESKYTTELSE

6 PUNKTS TESTPLAN

FINN DIN PERSONLIGE 6 PUNKTS PLAN FOR OPTIMAL ESD BESKYTTELSE I KATALOGEN

Når vi beveger oss og arbeider, genererer vi stadig statisk elektrisitet som ikke kan unngås.

Vi er elektrisk ladet nesten hele tiden.

45 +47

ESD SORTIMENT OG KUNNSKAP I SÆRKLASSE ESD virker ufarlig, men kan forårsake alvorlig skade på elektroniske komponenter og kretskort.

Alle objekter kan bygge opp en elektrisk ladning, men ESD er ofte forårsaket av personer som kan lagre relativt store mengder statisk elektrisitet. Det er den elektriske utladningen som kan overføres til komponenter eller ledd og dermed forårsake en ESDskade.

HIN? FORDI VI ER EKSPERTER PÅ ESD HIN elektronikkavdeling er eksperter på veiledning og salg av ESD-utstyr. Våre eksperter er vant til å gi råd til kunder i elektronikkproduksjoner om alt innen ESD-sikkerhet og utstyr.

Vårt fokus er kvalitetsprodukter, erfaring, kunnskap og råd om produktene vi selger. Vi har et sterkt produktspekter og kan gi råd om alt innen ESD-sikkerhet.

ESD EKSPERTER

Christian Kjæmperud ck@hinshop.no +47 452 58 808 Vokst opp med elektronikk og jobbet med salg og veiledning innen elektronikk og ESD siden 2005.

Christian Antoft ca@hin.dk +45 20 19 80 26 25 års erfaring innen rådgivning og salg av ESD-verktøy og utstyr til elektronikkbedrifter.

INNHOLD HER GÅR VI GJENNOM HELE PRODUKSJONEN DIN

GULV

SIDE

4

ARBEIDSBORD

SIDE

6

PRODUKSJONSOMRÅDE

SIDE

8

IONISERING

SIDE

10

ADGANG & KONTROLL

SIDE

11

PERSONLIG UTSTYR

SIDE

12

VERKTØY

SIDE

13

PAKKEMATERIALE

SIDE

14

PBYGGES AF FLERE LAG OG KAN DERFOR HOLDE T

GULV

ALT INNEN ESD GULV NYTT GULV PÅ 24 TIMER

"KAN BRUKES PÅ VANLIG VINYL OG REDUSERER PROSESSEN BETYDELIG" CHRISTIAN ANTOFT ESD EKSPERT

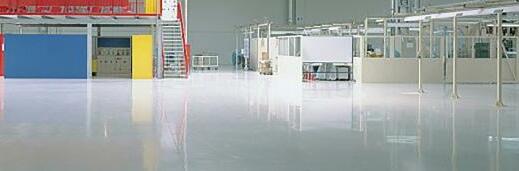

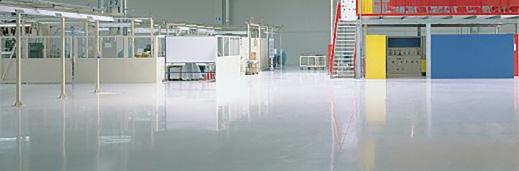

EPOKSY GULV

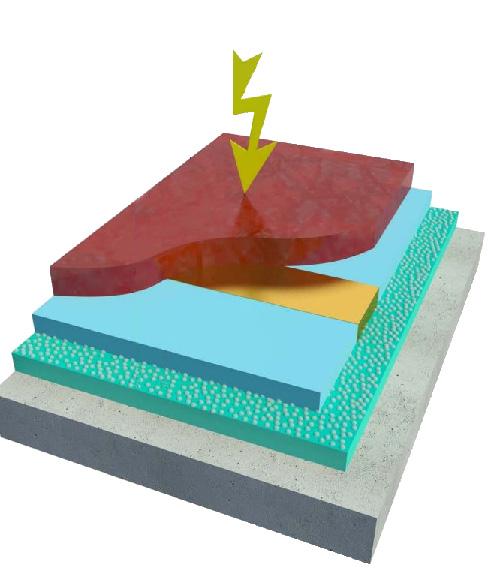

BYGGET OPP FRA FLERE LAG OG TÅLER DERFOR SVÆRT TUNG BELASTNING 1. TOPLAG TOPPCOATING 2. ESD LAG ESD EPOKSY 3. LEDENDE LAG

ESD SPESIALKATALOG

4. FØRSTE LAG FØRSTE/STØVBINDER 5. UNDERGULV

NYTT GULV? KOM DEG TRYGT GJENNOM HELE PROSESSEN 1 HIN EKSPERT 2 HIN EKSPERT UTARBEIDER EN FREMGANGSPLAN 3 VÅR PROFESJONELLE GULVLEGGER GJØR JOBBEN 4 HIN EKSPERT UTARBEIDER EN ESD- OG KVALITETSRAPPORT

"VI VET HVA SOM SKAL TIL FORDI VI HAR LAGT MER ENN 130.000 M2"

SIDE 4

GULVET ER I SAMSVAR MED GJELDENDE STANDARDER IEC 61340-5 OG S20.20

Christian Antoft ESD Ekspert

GULV

TRYGG GRUNN UNDER FØTTENE VÅR ANBEFALING

GULV

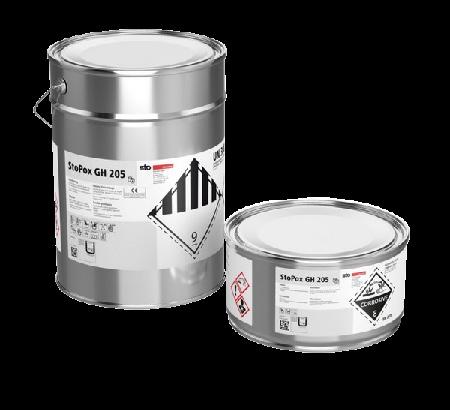

Trenger du et «heavy duty» gulv for lastebilkjøring eller annen stor aktivitet, anbefaler vi et STO Epoxy-gulv.

Med gulv fra STO får du gulvbelegg som oppfyller deres og ESD standardens krav.

Hvis du vil ha et garantert ESD-trygt område, men ikke et som skal kunne tåle en lastebil, anbefaler vi et vinylgulv som kommer i mange ulike farger

Vi har jobbet med STO i mange år, og sammen med deres rådgivere leverer vi kostnadseffektive og miljøvennlige løsninger.

SPØR OSS OM RÅD – DET ER GRATIS

4 ESD SIKRE GULVTYPER I HIN har vi det mest omfattende programmet på markedet innen ESD-sikre gulv, både når det gjelder produkter, leverandører og konsulenttjenester. Gulvene er alle designet for for å møte fremtidens krav. Uavhengig av belegg, kan vi ESD sikre gulvet.

• Coating En permanent klart belegg som kan påføres vanlig viny gulv. Det reduserer prosessen slik at gulvet kan brukes raskt

• Epoxy gulv Er gulv i produksjon under svært tung belastning, så er epoxy den rette løsningen

HINSHOP.NO

• HIN Vinyl Kategori 34-43 gulv, som er for heavy-duty. Sterkeste ESD Vinyl på markedet

• Klikk ESD fliser Stort utvalg som er egnet for installasjon i mindre lokale områder for ESD sikre arbeidsstasjoner. Lett å fjerne og legge uten skade på belegget under

SIDE 5

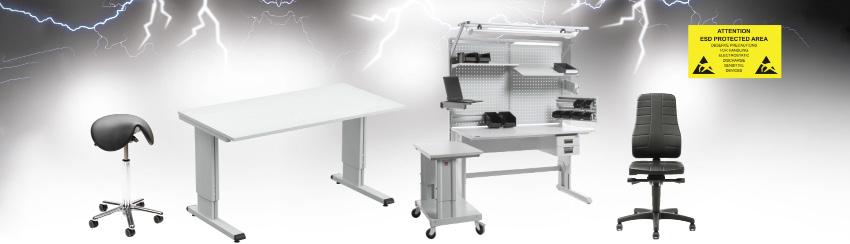

ARBEIDSBORD

ALT TIL EN ESD TRYGG ARBEIDSPLASS

Omgivelsene er avgjørende for kvaliteten på en elektronikkproduksjon. I HIN jobber vi med de ledende internasjonale ekspertene i ESD-overvåking. Vi har mange års erfaring med å designe, planlegge og levere et best mulig ESD miljø.

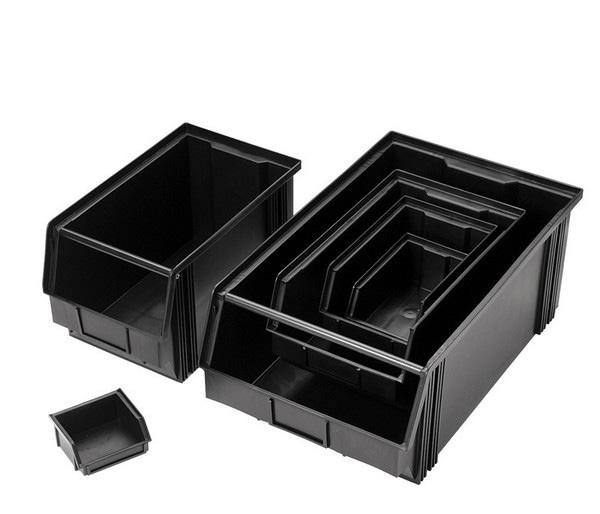

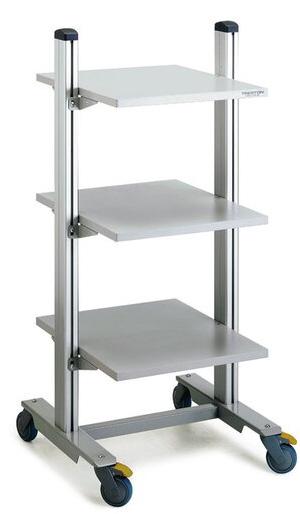

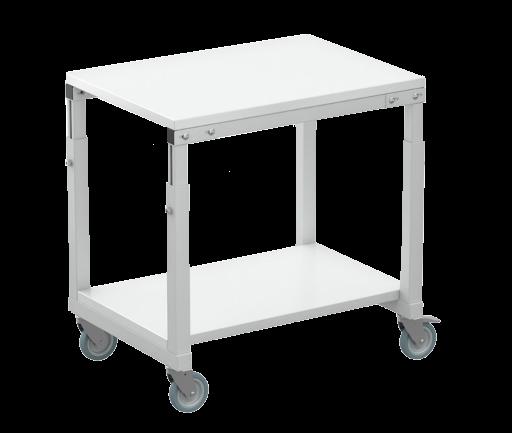

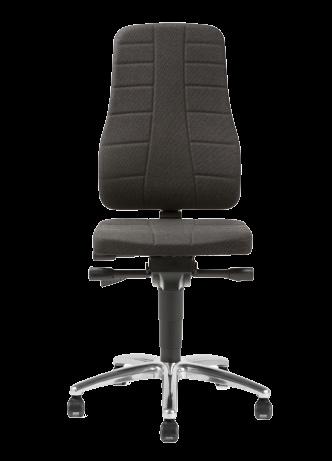

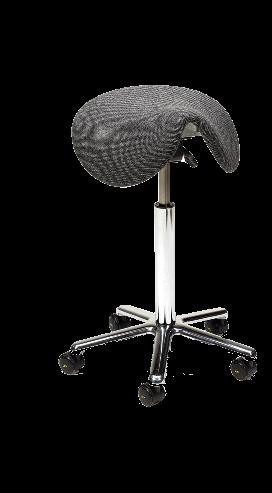

Sortimentetvårt inneholder alt innen: bord, stoler, lamper, bokser, hyller, skuffer, traller, gulv ++.

DESIGN DIN EGEN ARBEIDSPLASS I 3D PÅ HINSHOP.NO ERGONOMISKE ARBEIDSPLASSER KOMPLETTE EPA OMRÅDER ESD BESKYTTELSE

ESD SPESIALKATALOG

FORKORTELSER ESD ->Elektrostatisk Discharge (Elektrostatisk utladning)

HBM ->Human Body Module

EPA ->Electrostatic protected area (ESD beskyttet arbeidsområde) MM -> Machine Model SMP->Static Management Program

FIM -> Field Induced Model

EOS ->Elektrisk overstress (Overeksponering av strøm)

CDM ->Charged Device Model - Hardground

SIDE 6

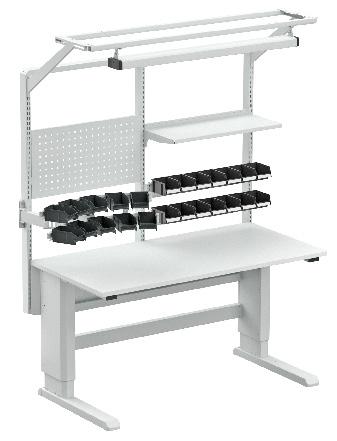

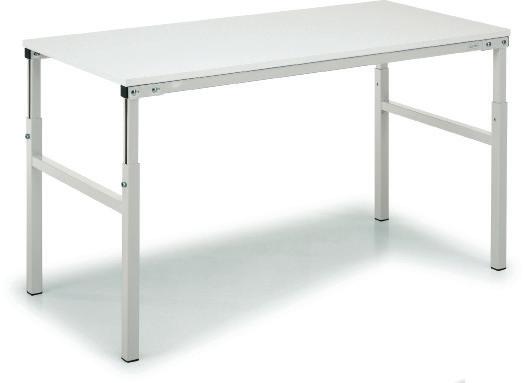

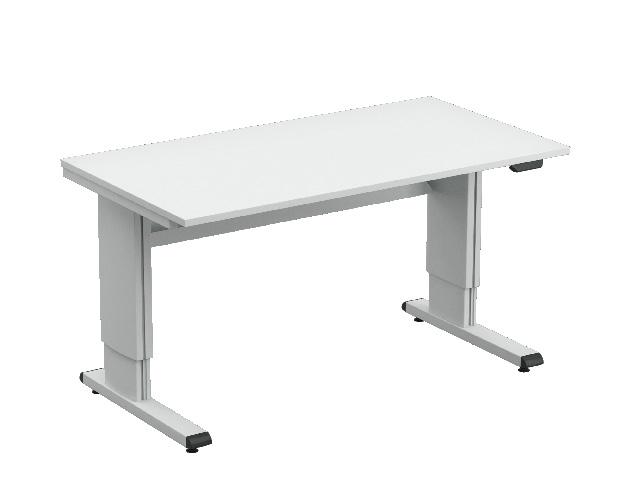

Vi selger Treston, som er state-of-the-art og de mest pålitelige ESD Bordene på markedet. Måten bordet er designet betyr at det alltid er en forbindelse til jord.

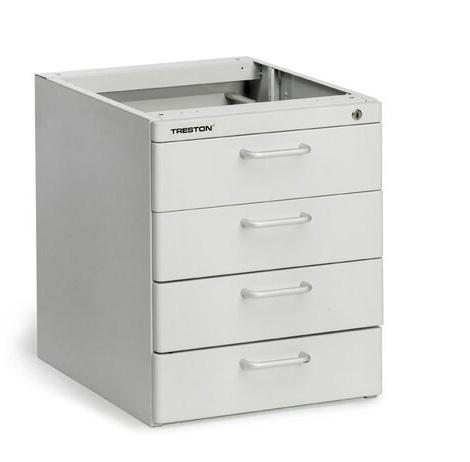

Treston har en stor portefølje av standardprodukter som kan konfigureres på mange ulike måter. De tilbyr også kundespesifikke løsninger i samarbeid med HIN, slik at du kan tilpasse arbeidsplassene individuelt til dine spesifikke ønsker og behov.

Det er viktig å ha en ESD plan Bruk denne enkle 6-punkts planen, så er du sikker 1. PROSEDYRER

2. GULV

Jordede ESD-gulv eller matter gjør det mulig å bruke vogner og stoler i EPA.

3. MØBLER/ARBEIDSPLASSER Alle møbler i EPA skal jordes.

6 PUNKTS PLAN

4. PERSONALE

Håndledd stropp er den mest effektive måten å jorde folk som arbeider i EPA.

5. OPPBEVARING

HINSHOP.NO

Inkluderer produkt følsomhetsnivå, ESD beskyttelsesnivå, daglige rutiner og vedligeholdelsesprosedyrer.

ARBEIDSBORD

STATE-OF-THE-ART

Lagre ESD-komponenter i sine originale pakker og minimere transport og bevegelser.

6. RENGJØRING OG TEST

SIDE 7

Regelmessig rengjøring med ESD-rengjøringsmiddel i EPA opprettholder ESD-beskyttelse.

Bruk adgangskontroll som rutine.

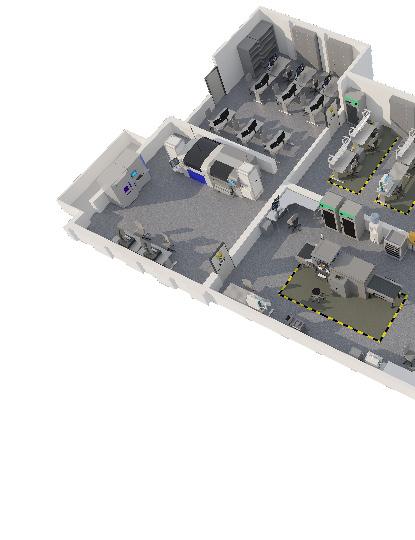

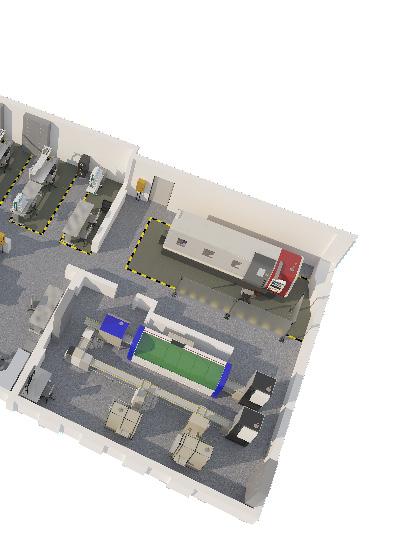

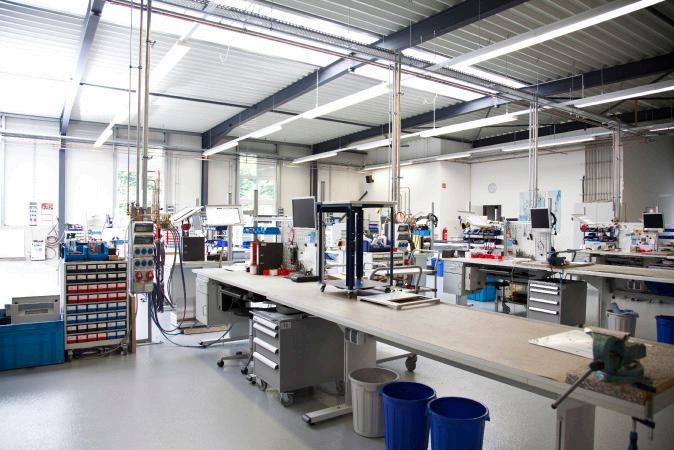

PRODUKSJONSOMRÅDE

BELYSNING KONTOR

STATIC MANAGEMENT PROGRAM PICK & PLACE STORAGE SMP

PLEIEMIDLER GULV GULV MIKROSKOPI ESD SPESIALKATALOG

TØRKESKAP/SMP DISPENSERING OPPMERKING

SIDE 8

DIN ESD TOTALLEVERANDØR OG ERFARNE VEILEDERE

EL-VERKTØY

MOMENTKONTROL HÅNDVERKTØY LODDEUTSTYR* ABEIDSPLASS REWORK ADGANGSKONTROL

VAPOURPHASE BØLGELODDING INSPEKSJON

TEMP & RH LOGGER

LUPELAMPER

HINSHOP.NO

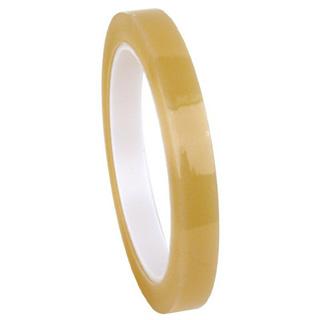

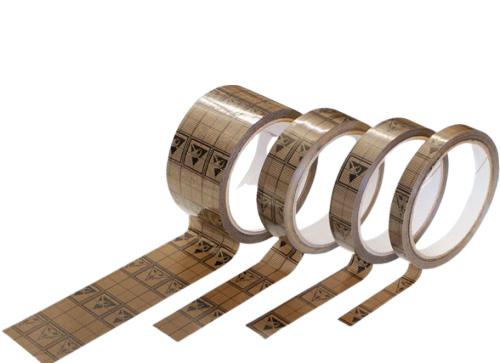

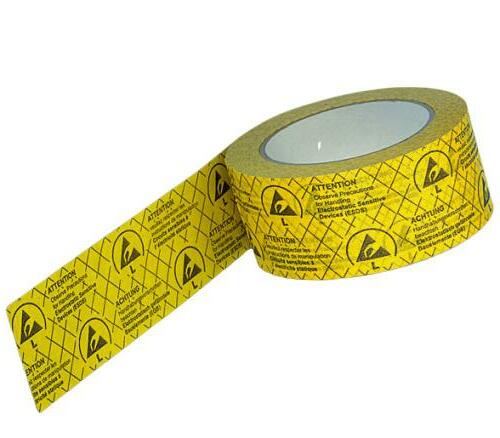

KAPTON TAPE

SIDE 9

*Se loddeutstyr i loddekatalog

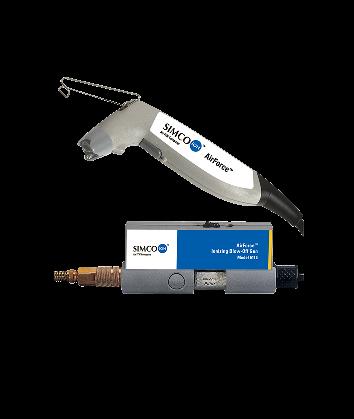

IONISEING

IONISERING AV LUFTEN

I tillegg til ledende materialer er det også isolatorer på arbeidsplassen.

Disse kan lades elektrisk, men jording bidrar ikke til å nøytralisere dem. Dette er spesielt viktig når det gjelder lav luftfuktighet, for eksempel på kalde vinterdager med frost. Dermed kan det være smart å vurdere å bruke en ioniserings vifte for å sikre ESD-beskyttelse.

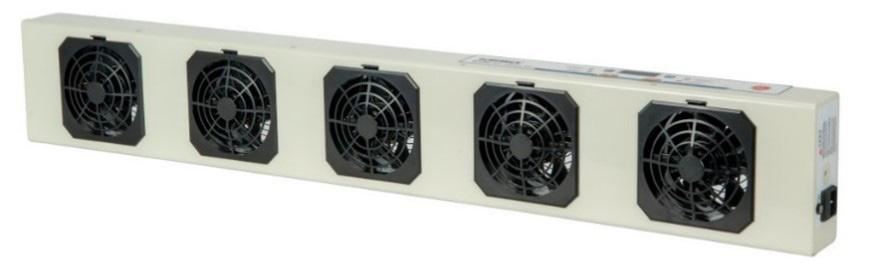

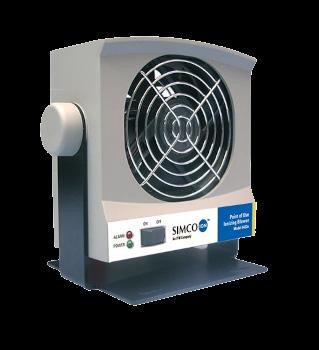

En ionevifte er ikke pålagt, men det bidrar til å holde komponentene "uladet", da den ioniserer luften og sikrer at isolatorer forblir ikke-elektrisk ladet, men raskt blir nøytrale.

ESD SPESIALKATALOG

KOM OG BESØK HIN

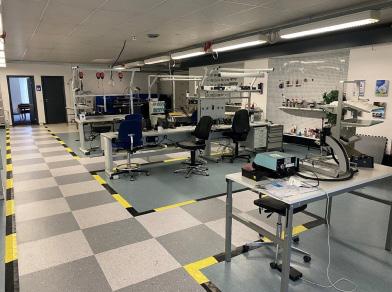

Vi har et showroom som du kan bruke i praksis, mens du får råd og grundig veiledning fra ekspertene våre.

Trenger du kunnskap, setter vi opp med både lokaler og eksperter nøyaktig området du vil dekke bedre. Du kan også bestille et møte, så kommer vi ut til deg.

SIDE 10

Bestill et møte med Christian Kjæmperud

Det har store konsekvenser for elektronikkproduksjon hvis du ikke har de riktige prosessene og utstyret for å sikre et ESD-beskyttet område. Utstyr som er skadet eller ikke riktig jordet, kan forårsake ESD-skade.

HIN tilbyr også CDM-tester som kontrollerer om det er utfordringer med statistiske utladninger i maskinen.

ADGANG & KONTROLL

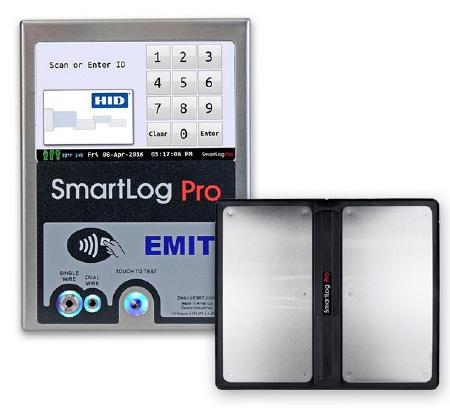

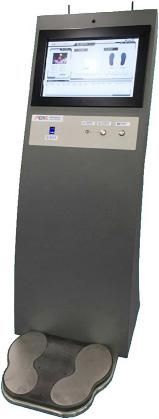

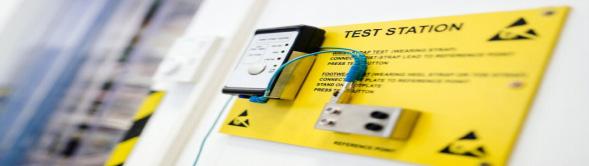

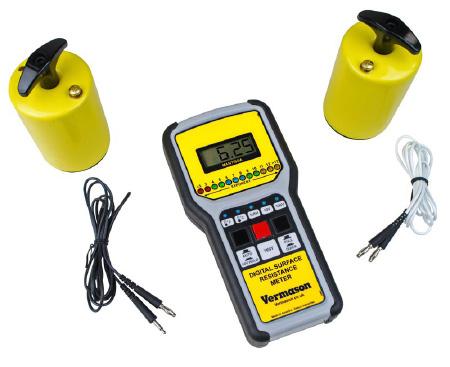

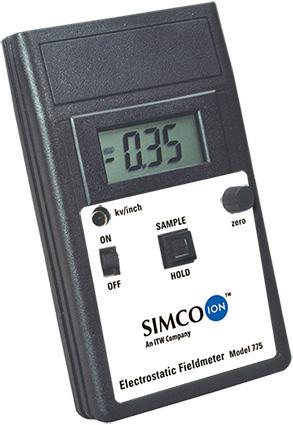

ADGANGSKONTROLL & MÅLING AV ESD

KOMPONENTERS SENTIVITET PÅ ET PRINTKORT RF Komponenter (Radiofrekvens)

Motstander Linære MOS

(Lineær metall-oksid-halvleder)

CMOS

(Komplementær metall-oksid- halvleder)

MOS VLSI

(Metall-oksid-halvleder felt-effekt transistor)

MOSFET

(Metall-oksid-halvleder felt-effekt-transistor)

< 50 V 1.000 - 5.000 V 800 - 4.000 V 1.000 - 5.000 V 400 - 3.000 V 100 - 300 V

Alle komponenter ovenfor er ofte anvendt i elektronikproduktioner

LADNINGER GENERERET VED DAGLIG BEVEGELSE Gå over et teppe Gå over vinylgulv Arbeide på en arbeidsplass Hente søppelpose Stol med polyuretanskum

< 50 V 1.000 - 5.000 V 800 - 4.000 V 1.000 - 5.000 V 400 - 3.000 V

HINSHOP.NO

Jo lavere relativ fuktighet, jo høyere spenning. De laveste verdiene i tabellen gjelder vanligvis når den relative fuktigheten er 65-90%. I løpet av en kald vinterdag kan den relative fuktigheten i innendørsområder være så lav som 10%

SIDE 11

PERSONLIG UTSTYR

FRA A-TIL-Å

ESD oppstår ofte fra enkeltpersoner. Bruk derfor alltid personlig utstyr når du er i ESD sikre miljøer. Koble armbåndene til jording, sørg for at ESD-sikker arbeidsflate har jording. Bruk et armbånd og ESD sko hvis gulvet er ledende.

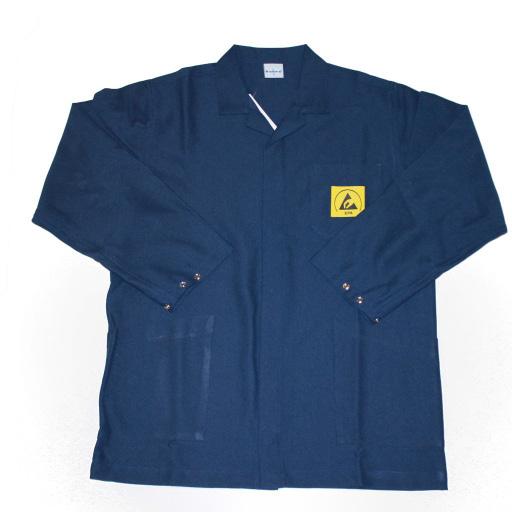

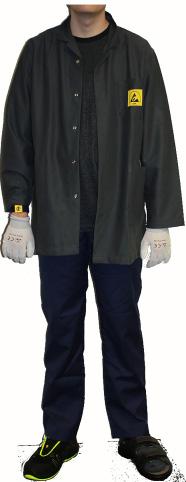

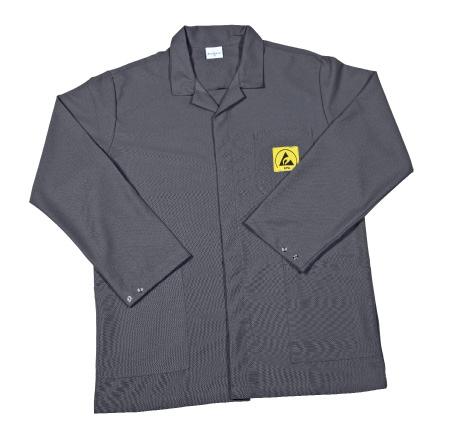

FRAKKER Diverse lengder og farger

VI LEVERER ALT INNEN ESD BEKLEDNING MED FIRMALOGO

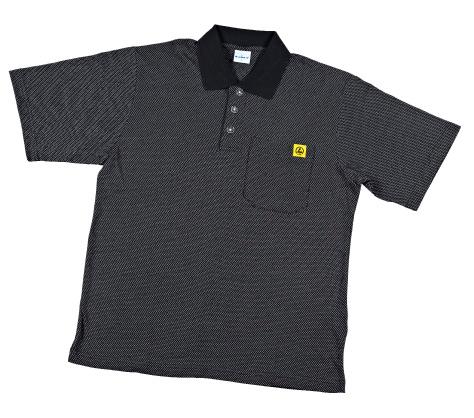

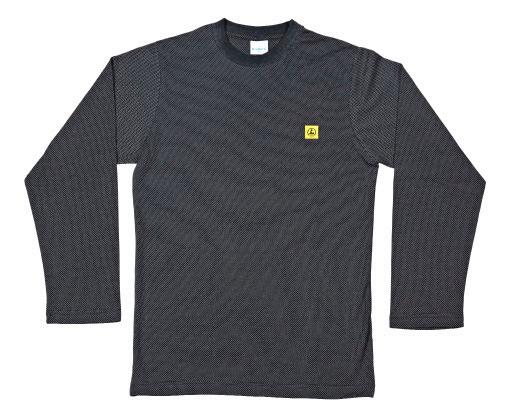

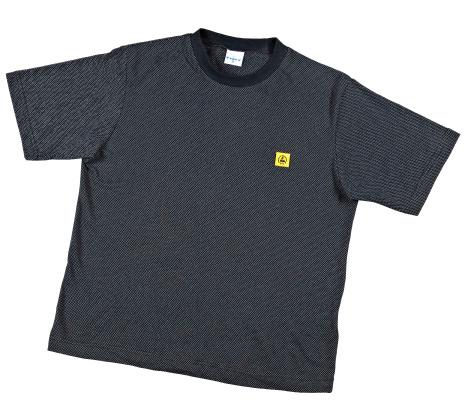

T-SKJORTER OG GENSERE

HANSKER Bomull med eller uden PU-belegg, Nitril eller gummidutter

BUKSER Behagelig og pustende

ARMBÅND Allergi vennlig - bomull eller metall

ESD SPESIALKATALOG

FOTSTROPPER Engangsstraps med tape eller permanente med gummihæl

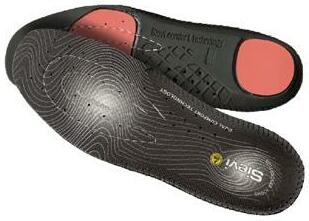

SKO Alt fra pensko til tresko, såler, sandaler, sporty sko og støvler

“VI HAR TESTET ESD ARBEIDSKLÆR I MANGE ÅR. VÅRT UTVALG HAR DERFOR BLITT NØYE UTVALGT MED FOKUS PÅ LANG HOLDBARHET BÅDE ESD OG I FORHOLD TIL PASSFORM. ENTEN DET ER SOMMER ELLER VINTER, "BESTÅTT" PÅ TESTEREN. PÅ HIN TESTER VI ALT, INKLUDERT OM SKOENE REAGERER MED GULVET.” SIDE 12

CHRISTIAN ANTOFT ESD EKSPERT

HIN har det verktøyet du trenger enten du skal klippe eller forme. Våre leverandører er tyske og sveitsiske produsenter av høy kvalitet som vi har jobbet tett med i flere tiår for å utvikle verktøyene du trenger.

VERKTØY

VERKTØYET ER IKKE BARE VERKTØY

ESD-sikkerhet er ikke noe unntak her – enten det skal arbeides manuelt eller automatisk.

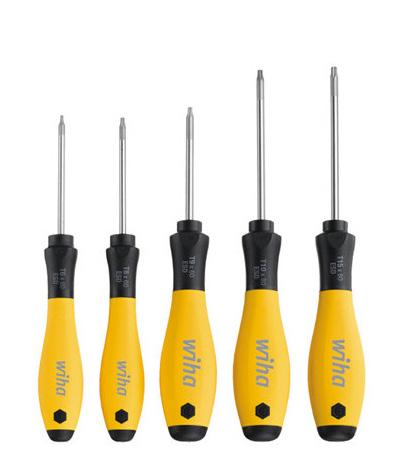

SKRUETREKKER Alle typer og størrelser

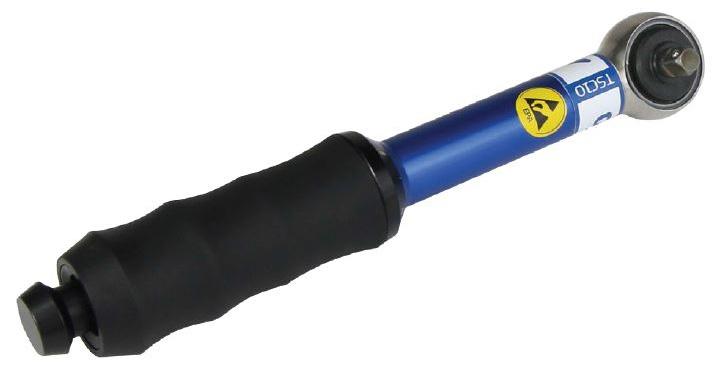

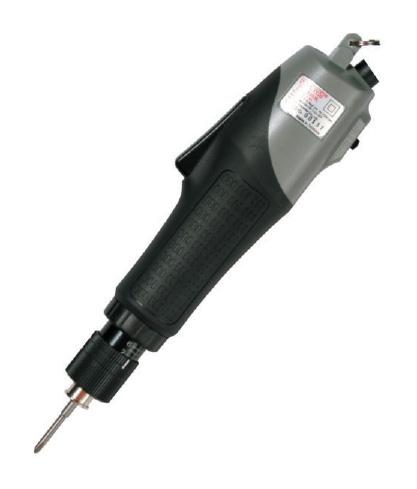

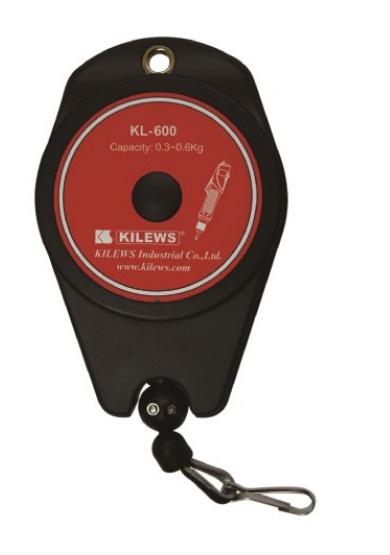

ELEKTRISKE OG MOMENTVERKTØY Elskruetrekkere, momentnøkler samt ulike bøyeverktøy og maskiner

HIN SPESIALISERER SEG PÅ PRESISJONSVERKTØY

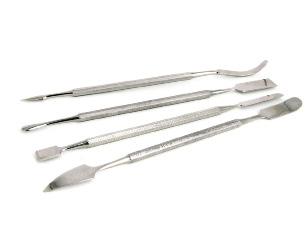

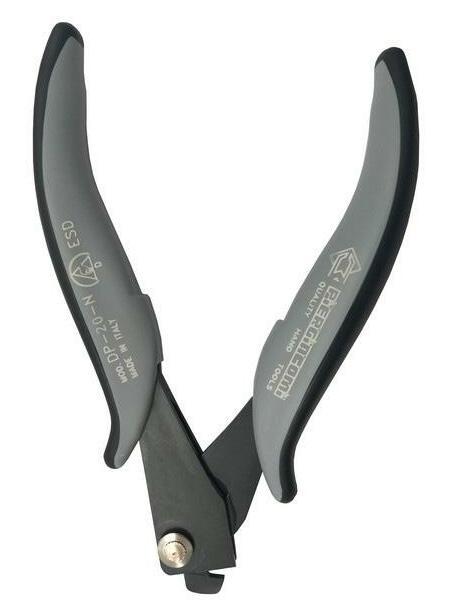

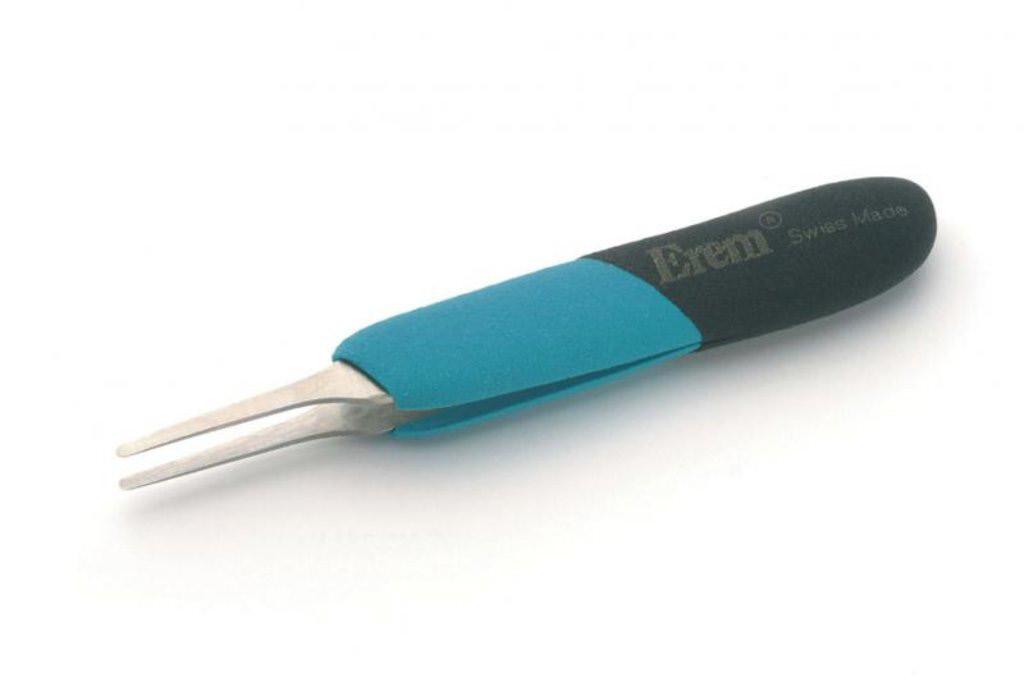

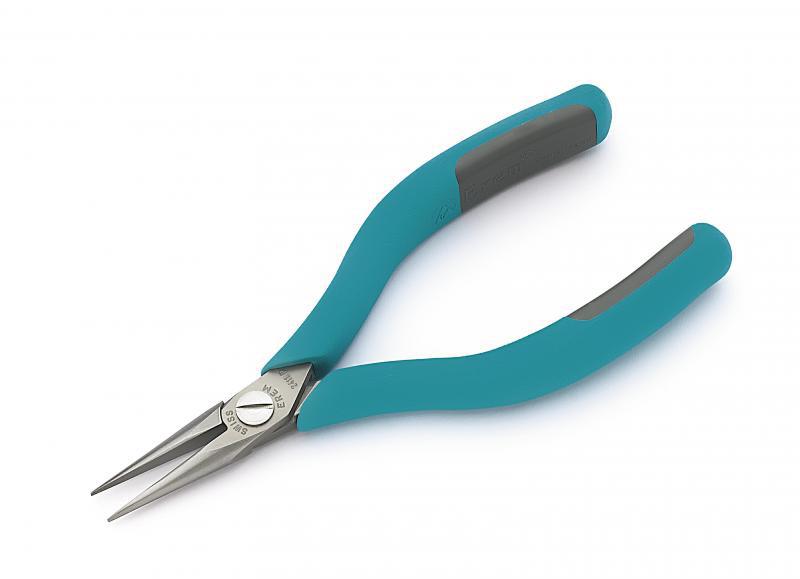

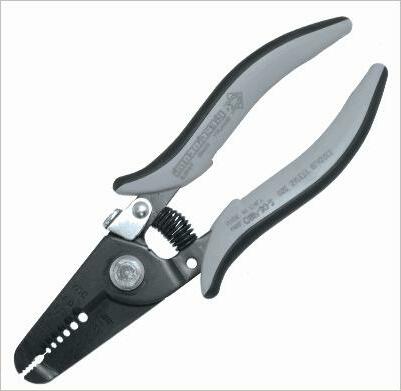

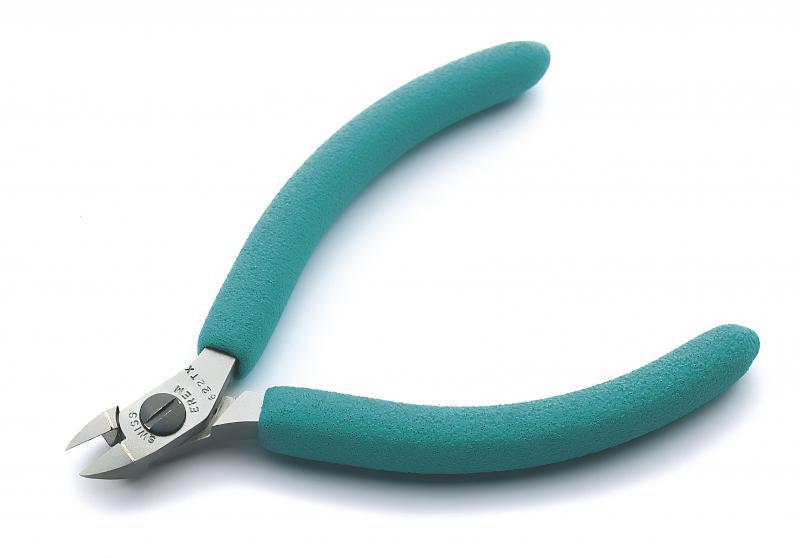

MONTASJE OG KUTTEVERKTØY Alle former og størrelser

HINSHOP.NO

LEVERANDØRER I VERDENSKLASSE SIDE 13

PAKKEMATERIALE & TILBEHØR

ESD KORT FORTALT Vi har alle merket det, elektrostatisk utladning (= ESD) og for eksempel fått elektrisk støt etter å ha gått på et teppe og deretter berøre noe. Faktisk, når vi beveger oss og mens vi jobber, genererer vi kontinuerlig statisk elektrisitet som ikke kan unngås. Vi er elektrisk oppladet hele tiden. Hvis vi berører en ledende gjenstand mens vi er elektrisk ladet, vil ladningen bli sluppet ut i objektet, noe som skaper et "elektrisk støt". ESD er et plutselig utslipp av statisk elektrisitet og oppstår når to ledende objekter med motsatte (+/-) ladninger kommer nær hverandre. Hvis denne elektriske ladningen slippes ut i komponenter, kretskort eller kontakter, resulterer det ofte i en ESD-skade.

I mange tilfeller oppstår slike ESD-skader uten at vi merker det, fordi mennesker ikke føler støt svakere enn 3000 volt; en utslipp må være minst 5000 volt for å bli sett på som en gnist. Imidlertid kan de mest følsomme komponentene bli skadet av spenninger så lavt som 30 volt, harddisk drives og annet selv på mindre enn 5 volt, noe som er svært lite. Mange vanlige komponenter er utsatt for spenninger på 100-200 volt. Derfor kan du arbeide med komponenter uten å vite om de har blitt skadet under produksjonsprosessen eller ikke.

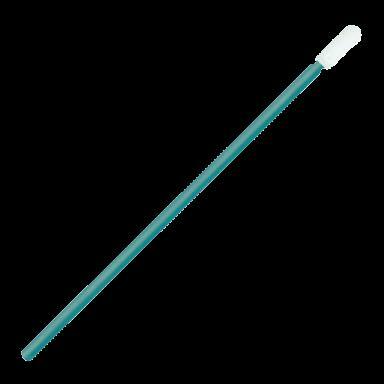

RENGJØRING Ofte krever det små swabs (q-tips) eller rensemiddel for å rengjøre kretskortet

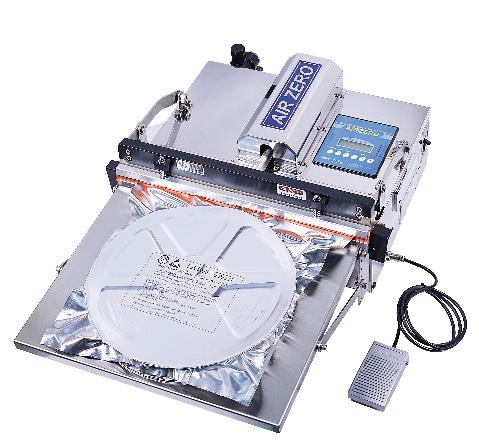

VAKUUMMASKIN Kan blåse nitrogen inn i pakningen før forsegling for å sikre at gjenstandene ikke oksiderer etter tetning

ESD SPESIALKATALOG

HOLD ARBEIDSPLASSEN REN

SIDE 14

Fjern unødvendige materialer fra arbeidsplassen din, for eksempel mat, drikke, tape, plastposer. Bruk kun godkjent ESD-utstyr.

ESD sikring av området er ikke bare arbeidsplassen og de ansatte. Det er også alle de mange små tingene som brukes i hverdagen. HIN forhandler alle materialer og forbruksvarer som brukes i en elektronikkproduksjons- eller utviklingsavdeling, og vi har et stort utvalg av mindre maskiner for å forsegle eller behandle komponentene – alt ESD godkjent med garanti.

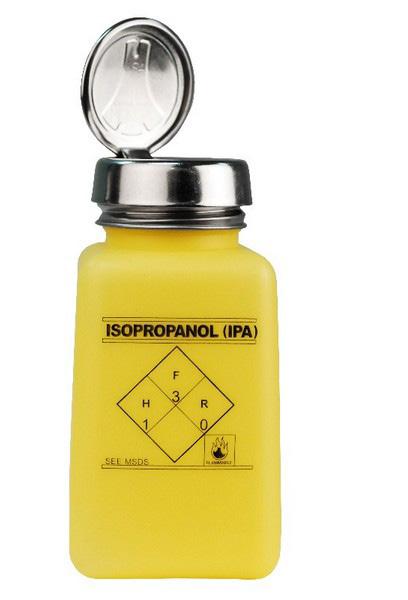

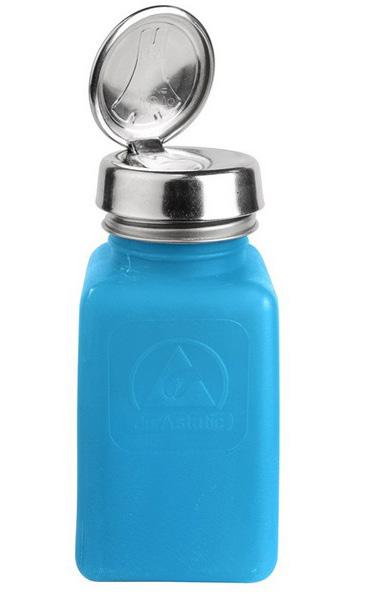

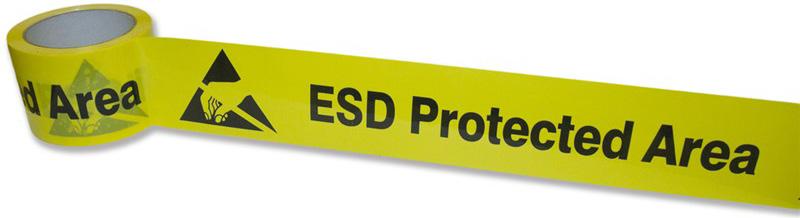

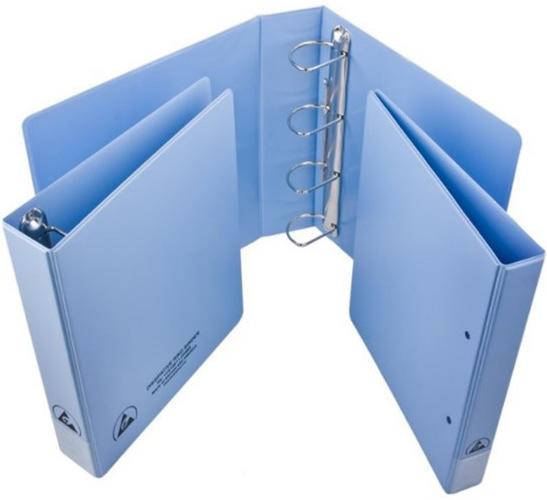

Sortimentet omfatter alt innen: captontape, ringpermer, ESD poser, pipetteflasker, termokrus, vakuummaskiner, merking +++

PAKKEMATERIALE & TILBEHØR

PAKK SAMMEN MED RIKTIG EMBALLASJE

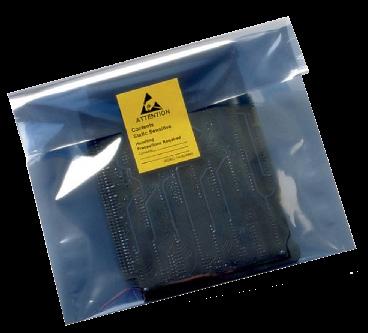

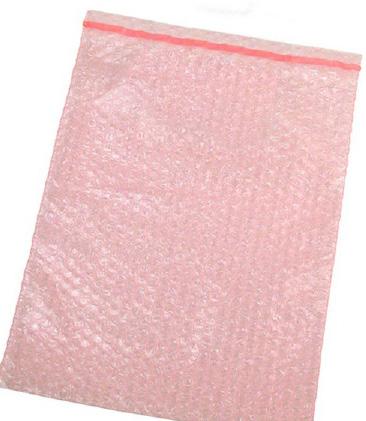

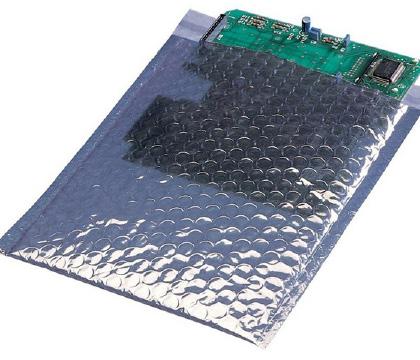

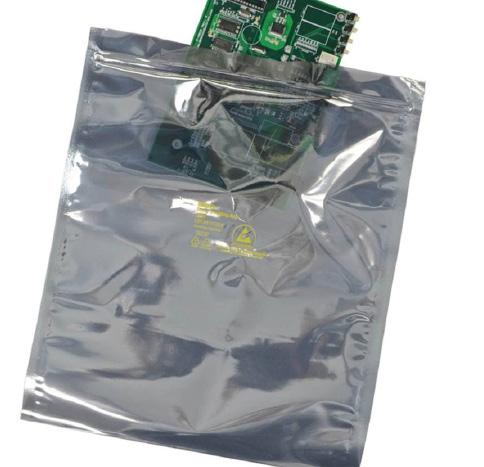

ALLE ESD SENSITIVE ARTIKLER MÅ PLASSERES I GODKJENT ESD SIKRE POSER

HINSHOP.NO SIDE 15

3600 ESD SIKRING

ESD-skader er vanligvis ikke synlige og kan til og med bestå en sluttest av produktet, men det kan likevel påvirke produktets pålitelighet og levetid.

I HIN fokuserer vi på ESD-sikring gjennom hele verdikjeden fra varemottak -> produksjon -> Montasje -> Test og kontroll -> Lager -> Frakt -> Service og reparasjon.

HIN hjelper deg med å gjøre arbeidsplassen til et ESD sikkert område, slik at mange av de alvorlige skadene unngås.

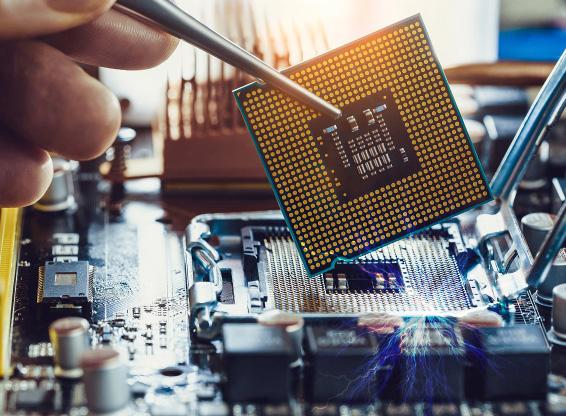

SKADELIGT SOM ET LYN-NEDSLAG

”De nåværende komponentene og printkortene er mer effektive og mindre enn noensinne. Ofte er de også mye mer følsomme og følsomme for statistikk elektrisitet. Selv en liten overføring av elektrisk ladning – en du verken kan se, høre eller føle – er like skadelig som et lynnedslag for enkelte komponenter og PCB." Christian Antoft, ESD Ekspert

HIN A/S

HIN NORGE Måkeveien 1B 3112 Tønsberg Norge

Tel.: 45 25 88 08 epost: ck@hinshop.no Web: hinshop.no

Langmarksvej 29 8700 Horsens Denmark CVR: dk 87 69 16 16
