INCLINAÇÃO
Nunca abra as portas nem grelhas de janela com a máquina numa encosta. Levadas pelo seu grande peso podem abrir com muita força num giro violento.
NÃO permita ninguém nas áreas da máquina onde os componentes em movimento possam esmaga-lo enquanto o motor esteja virando. Com a direção quebrada, o suporte do pantógrafo interfere com o vão da porta. • Não ligue o motor se houver pessoas no vão da porta ou nos degraus. • Poderiam acontecer serias feridas ou morte por esmagamento.
Mantenha uma distancia de operação segura entre a máquina e o pessoal. Nunca mexa o pantógrafo nem o acessório sobre a cabeça das pessoas. Não ligue a serra até chegar na faina. Nunca dirija a máquina com o disco da serra girando perto de colegas e outros equipamentos. Não permita pessoas nem outras máquinas perto da sua operação de derrubada. Pratique sinais aprovados e convindos com antecipação. Opere a máquina só desde o assento de operação. Fique atento aos riscos do chão como desperdício de metal, arame farpado, pedras e outros. Ponha o pantógrafo e acessório em posição de visibilidade direta quando movimente a máquina. Se o pó, fumaça, neblina, chuva ou neve limitam a visão, pare a máquina até que ela seja restaurada. Evite tombar a máquina transitando direto para acima ou para abaixo quando trabalhar sobre encostas. NUNCA atravesse uma encosta ÍNGREME: • Quando atravessar uma encosta
MODERADA NUNCA vire para acima pois há risco de tombar a máquina. • A medida que o acumulador recebe toras, variam a manobrabilidade e a estabilidade da máquina. • Leve o acessório o mais baixo possível para manter o centro de gravidade baixo e evitar tombamento. • Esteja sempre preparado a largar da carga em caso de emergência. • Não sobrecarregue a máquina. Isso gera instabilidade e pode fazê-la tombar.
DERRUBADA
Pedaços de madeira, desperdício do solo e até mesmo dentes se separando do disco da serra chegam a ser missiles perigosos quando atirados por estas máquinas. Inspecione os dentes do disco, seus fixadores, o disco e o conjunto derrubador. Certifique ter todos os fixadores de dentes apertados com o torque certo recomendado. Troque ou vire todos os dentes gastos deixandoos todos alinhados pelos seus gumes novos. Quando trocar dentes substitua também seus fixadores. Inspecione o disco e veja se tem trincas e caso oscila devido a rolamentos gastos no eixo. Nunca de partida na máquina se no disco faltarem dentes ou fixadores de dente ou, caso o disco estiver empenado. Se ocorrer vibração durante o corte, pare a máquina na hora. Verifique que o ponto de descarga da serra esteja desimpedido e sem danos.
Ao mudar a máquina com o disco da serra girando de uma árvore para outra, tome cuidado para ele não tocar desperdícios nem outra vegetação. Não sobre carregue o acessório derrubador. Trabalhe conforme sua habilidade de trabalho e não tente derrubar árvores grandes demais para o acessório. Opere de forma que a descarga da serra não aponte para pessoas, animais, construções nem outras máquinas. Prévio a fazer o corte localize a serra bem na frente da árvore e tenha o disco girando em máxima velocidade. Saiba e controle sempre a direção de queda da árvore para evitar ferir colegas de trabalho ou danificar outros veículos Fique de olho nos obstáculos no caminho de retrocesso após o corte. Transite sempre com o acessório o mais perto do chão que possível e nunca o erga se não for necessário. Nunca limpe campos de processar madeira numa nova faixa de derrubada com esta máquina enquanto as outras e seus operadores também estejam entrando. Programe esta limpeza prévio à chegada das outras máquinas. Nunca trabalhe só. Informe com regularidade os seus colegas das suas intenções, localização e tempo que possa demorar trabalhando. Pare o disco de serra prévio a sair da área da derrubada. OBSERVAÇÃO: O disco da serra continua em giro livre por vários minutos após ter levado o interruptor dela para OFF (DESL). Para deter o giro do disco, abaixe-o DEVAGAR sobre um toco. Isto deve ser feito com cuidado para evitar sobre carregar desnecessariamente o disco, sua caixa e rolamentos. Estacione a máquina afastada a 15 metros (50 pés) das outras numa área limpa. Se ocorrer um incêndio isto vai reduzir as possibilidades dele se espalhar a outros equipamentos. Prévio sua saída da cabine deixe o freio de estacionamento aplicado e o acessório bem firme no chão. Se vai ficar um tempo prolongado fora da cabine pare a máquina.
Como estacionar em segurança:
• Faça-o num solo horizontal. • Não o faça numa encosta ou gradiente. • Abaixe o acessório para o chão. • Aplique o freio de estacionamento. • Desligue o motor e despressurize o sistema piloto executando os passos a seguir: 1. Feche ambas as portas. Vire a fechadura de contato para RUN (LIGA). Não de partida no diesel. Aperte o interruptor restabelecedor do piloto.
Execute um dos passos 2A ou 2B. 2A.Pise a fundo o pedal do freio 50 vezes ou mais. 2B.APLIQUE o bloqueio do diferencial traseiro e mantenha por 30 segundos em ON (LIGA) o interruptor do bloqueio do diferencial dianteiro. Enquanto isso aplique o freio de pedal pelo menos 10 vezes. 3. A pressão pode persistir no sistema após completar todos os passos acima. Quando soltar conexões hidráulicas façao com precaução. Na SEÇÃO 5 do MANUAL DE SERVIÇO veja mais informação sob, SISTEMA PILOTO - DESPRESSURIZAÇÃO
• Caso o veículo for ficar estacionado por bastante tempo (exemplo - durante a noite), vire o interruptor isolador da bateria para OFF
(LIGA)(DESLIGA)
(DESL).
INERRUPTOR
Alerte os demais condutores da sua presença quando trafegar pela estrada acendendo os faróis (se instalados) e outros dispositivos de prevenção. Certifique que a sua máquina cumpra com todos os regulamentos de trafego. Quando transportar a máquina veja que haja o espaço necessário dos dois lados e acima dela e do seu acessório para evitar o contato com linhas telefônicas ou de força elétrica, estruturas de pontes, etc. Prévio ao transporte da máquina esteja certo de que todas as portas, painéis e tampas de acesso estejam bem instalados e seguros.
ATUADOR
197-5
INTERRUPTOR INTERLIGADO (NA PORTA ESQUERDA)

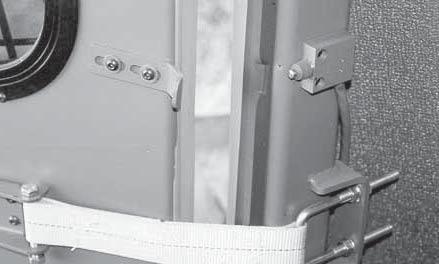

INTERRUPTORES INTERLIGADOS DE SEGURANÇA NAS PORTAS
Ambas as portas tem interruptores interligados de segurança para evitar que a máquina seja operada enquanto qualquer uma das portas esteja aberta, (sistema piloto inabilitado).
PRECAUÇÃO
Nas máquinas com volante de direção os interruptores interligados NÃO suprimem a função da direção.
PRECAUÇÃO
NÃO pegue no bastão da direção como se fosse uma alça para facilitar sua entrada ou saída da cabine.
OBSERVAÇÃO: É possível ligar o motor com uma porta aberta mas as funções da máquina não podem ser operadas.
Para poder operar:
Feche ambas as portas e aperte o interruptor
RESTABELECEDOR DO PILOTO.
Uma vez ativado o sistema de segurança interligado, a segurança do operador e de todas as pessoas fora da cabine passa a ser responsabilidade do operador. Os interruptores interligados de segurança nas portas e o restabelecedor são um dispositivo de segurança e sua função não pode ser perturbada de forma nenhuma.
PRECAUÇÃO
Agora é possível operar todas as funções da máquina seja tocando nos comandos por acidente ou de propósito.
PRECAUÇÕES DE SEGURANÇA DURANTE O SERVIÇO
PRECAUÇÃO
Os painéis INFERIORES de acesso ao motor não são instalados com dobradiças nem outro fixador que os prenda à máquina em permanência. As portas SUPERIORES mantem os painéis INFERIORES no lugar. Uma vez removida um porta SUPERIOR tire o painel inferior da máquina. NÃO aplique nenhuma pressão ou peso no painel INFERIOR. NÃO use os painéis INFERIORES como alça durante o serviço à máquina.
Faça inspeção de manutenção pelo menos com a freqüência recomendada na SEÇÃO 3 do MANUAL DE OPERAÇÃO. Ao fazer serviço ou concertos num equipamento, desligue o motor e o cabo positivo (+) de cada bateria. Quando fizer concertos na máquina, ponha o cartão de "NÃO LIGAR O MOTOR" na porta da cabine e no compartimento do motor.
Prévio a fazer manutenção ou concertos em qualquer equipamento consulte o manual de instruções do fabricante e siga os procedimentos recomendados. Para manter temperaturas de motor moderadas limpe e faça serviço no radiador e sistema de arrefecimento do motor pelo menos a diário.
Esta máquina tem um ventilador arrefecedor reversível para facilitar a limpeza do esfriador do ar do turbo/radiador/esfriador do óleo hidráulico e grades das portas de admissão de ar os que formam parte do conjunto arrefecedor. Tome cuidado quando trabalhar nesta área com o motor ligado. Se o interruptor do ventilador na cabine estiver na posição AUTO, o ventilador pode ser ATIVADO e ou mudar para REVERSÃO sem prévio aviso.
ADVERTÊNCIA
Esta máquina tem um ventilador arrefecedor reversível. Tome cuidado quando trabalhar nesta área com o motor funcionando.

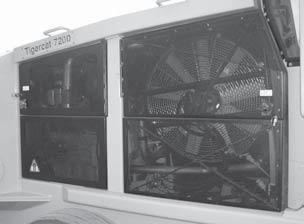

PORTAS SUPERIORES MAÇANETA MAÇANETA
PAINEIS INFERIORES
• • • •
724D-D29
