Montage der V orsteuerleitung - Proportionalsteuerung

Schlauchgarnitur *2. V erteiler Code *3. Steuerventil *1. Boden *4. Hydrauliköltank

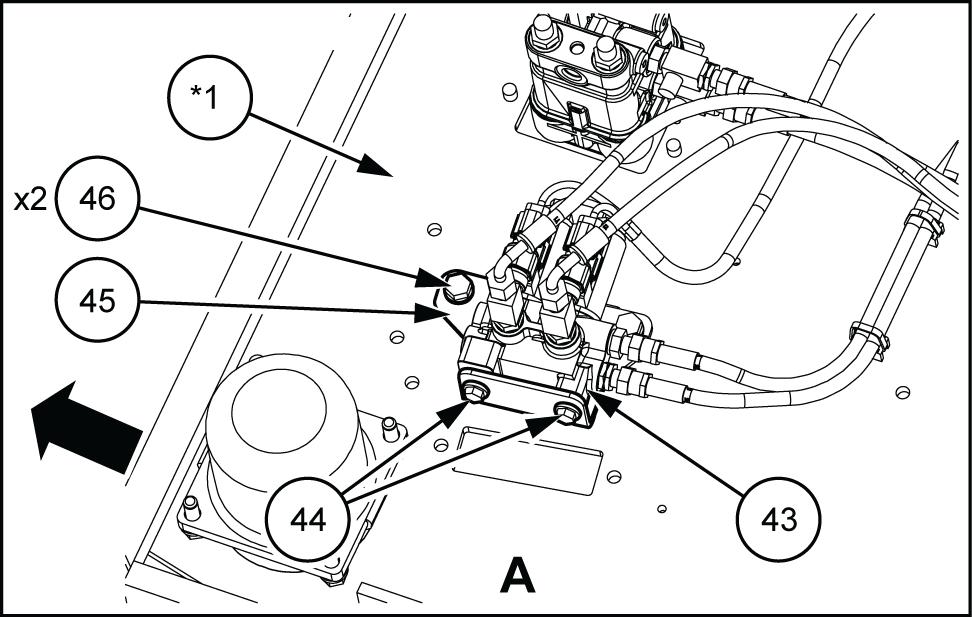

Montieren Sie das Druckminderventil (43) der terung (45) mit 2 Schrauben mit unverlierbarer legscheibe (44)

Montieren Sie die Halterung (45) Boden (*1) mit 2 Schrauben mit unverlierbarer Unterlegscheibe (46)

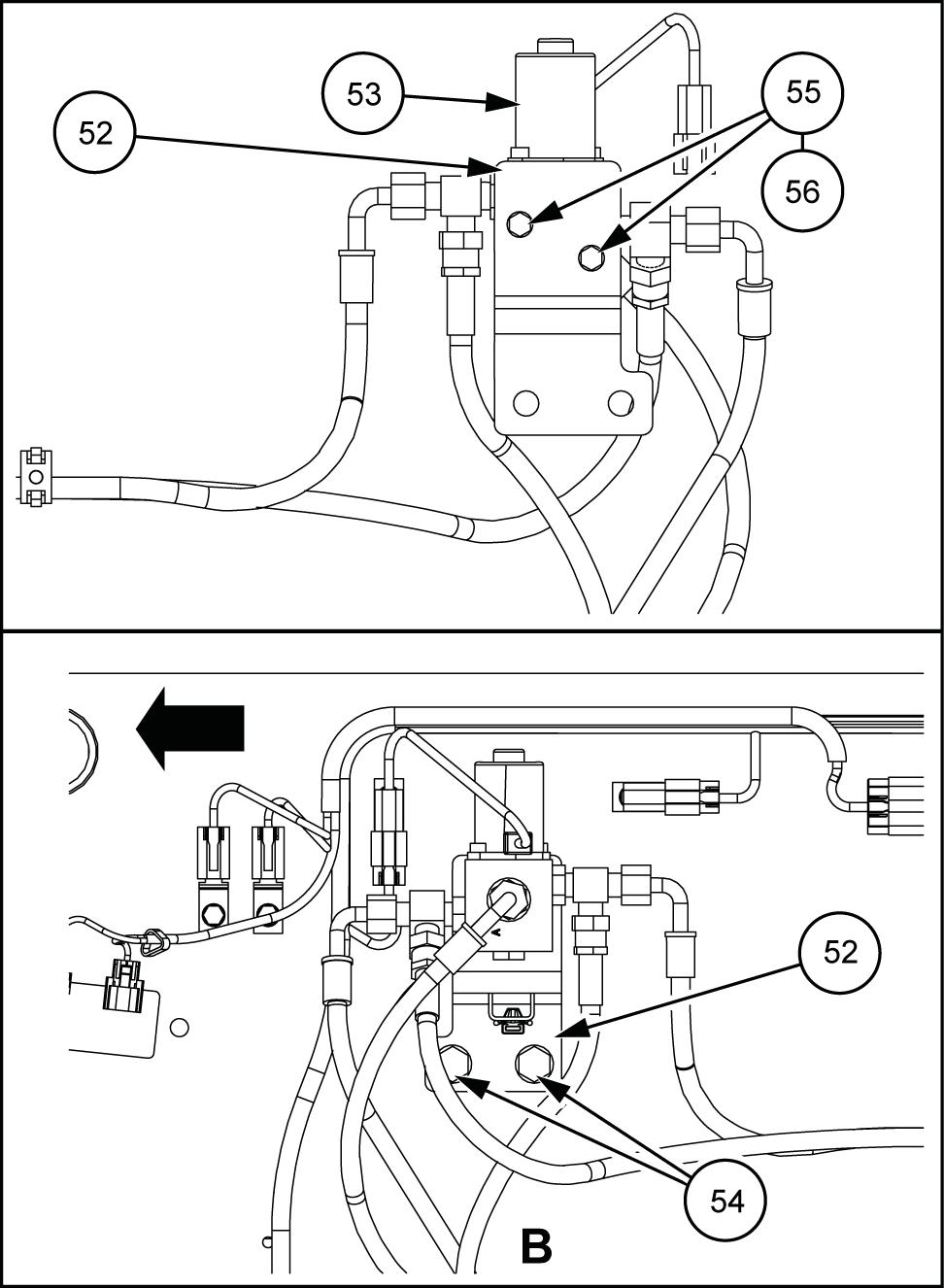

Montieren Sie das Magnetventil (53) der rung (52) mit 2 Federscheiben (56) und 2 hochfesten Schrauben (55)

Montieren Sie die Halterung (52) Boden (*1) mit 2 Schrauben mit unverlierbarer Unterlegscheibe (54) SMIL15CEX0823BB

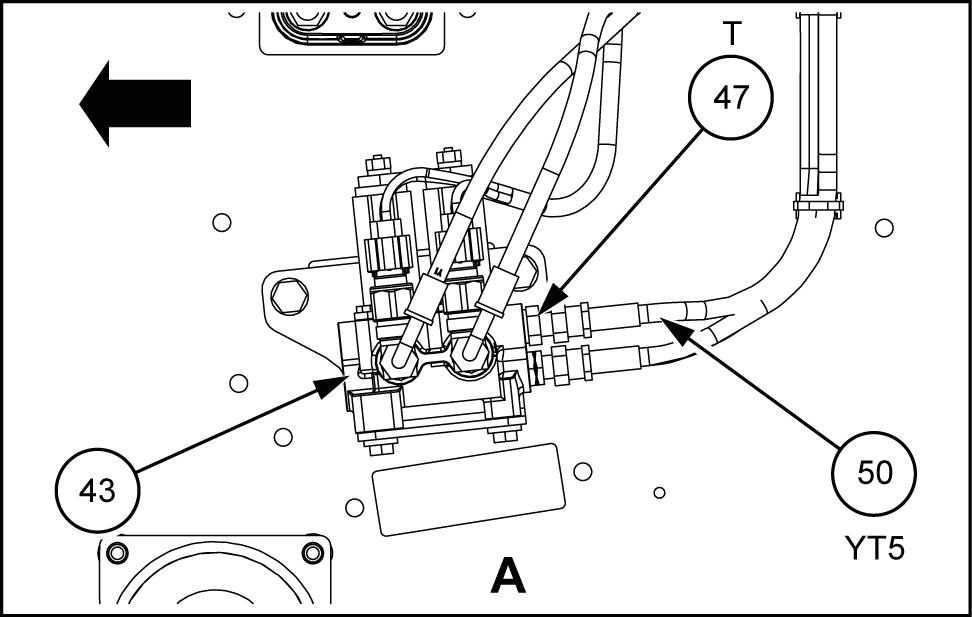

Montieren Sie den Schlauchadapter (47) minderventil (43) , Anschluss T

• Anzugsmoment: 25.431.4 N·m ( 18.723.2 ) SMIL15CEX3051AB

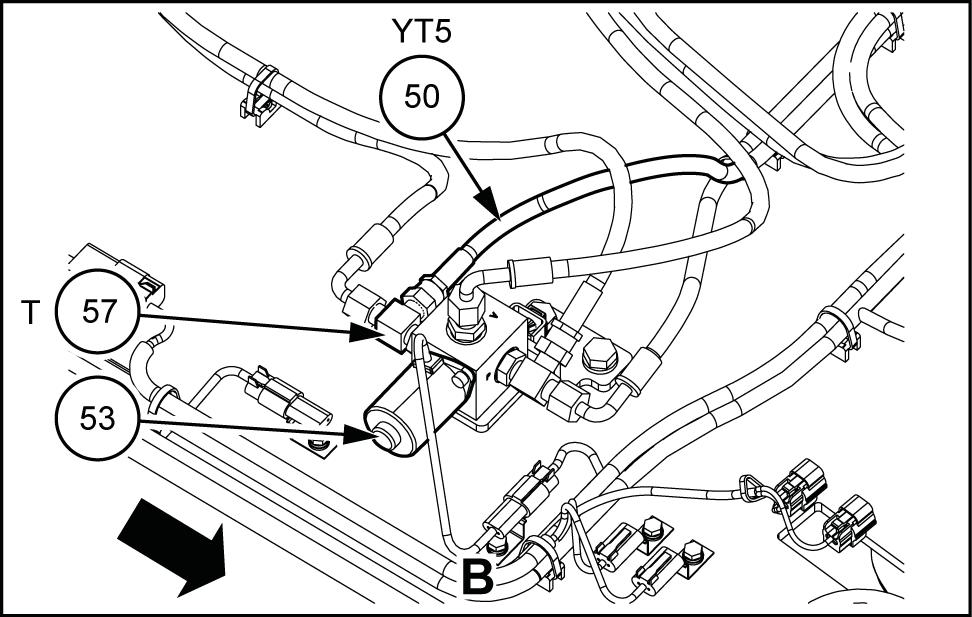

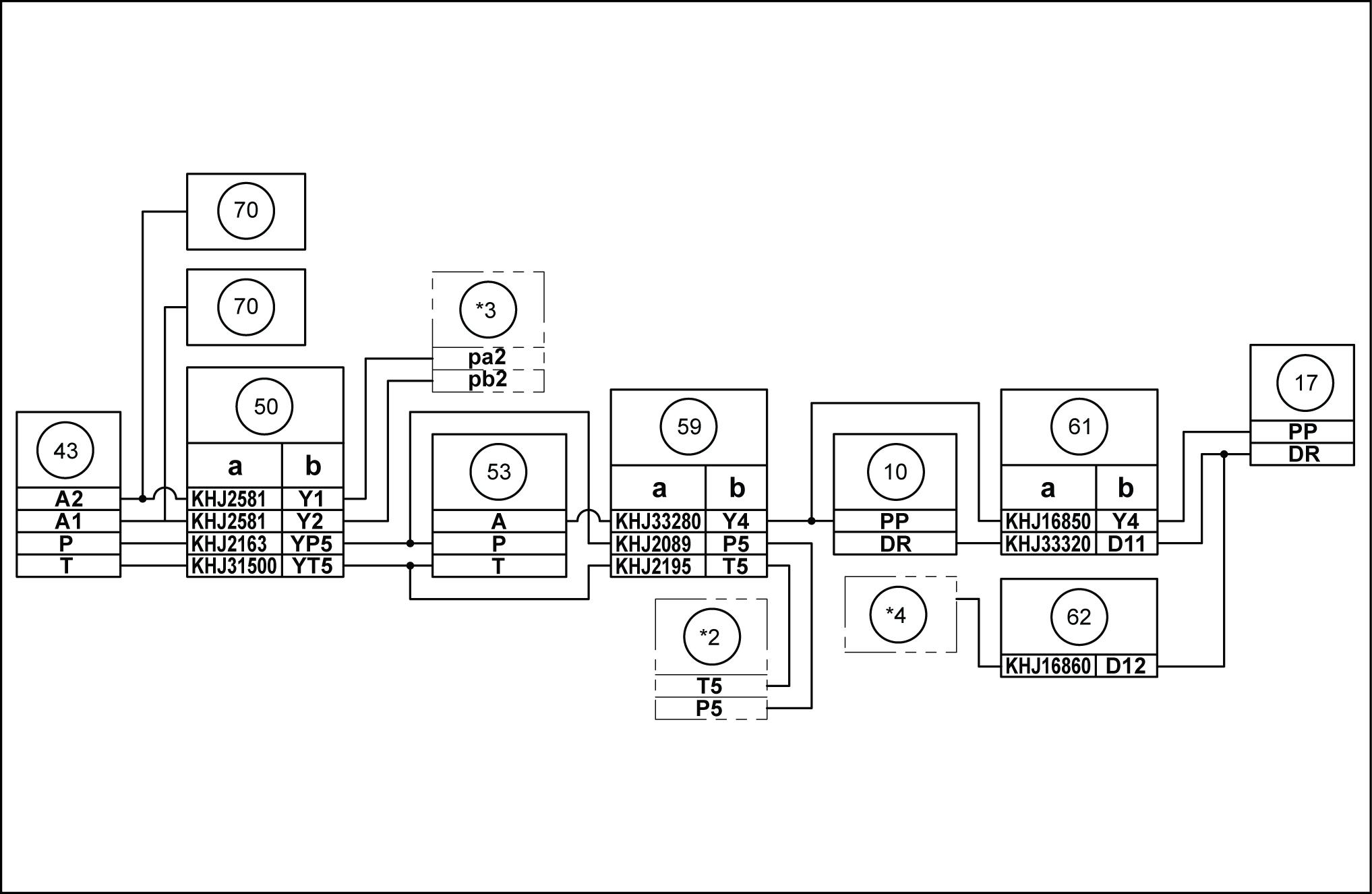

Montieren Sie das T - Stück (57) T - Anschluss des Magnetventils (53) V erbinden Sie den T - Anschluss des Druckminderventils (43) und den T - Anschluss des Magnetventils (53) mit dem Baugruppenschlauch (50)

Montieren Sie den Nippel mit Filter (49) Anschluss P des Druckminderventils (43)

• Anzugsmoment: 25.431.4 ( 18.723.2 )

Montieren Sie das T - Stück (57) Anschluss P des Magnetventils (53) V erbinden Sie Anschluss P des Druckminderventils (43) und Anschluss P des Magnetventils (53) mit dem Baugruppenschlauch (50)

Befestigen Sie die Baugruppenschläuche (50) (YT5) und (YP5) mit dem Spezialband (51)

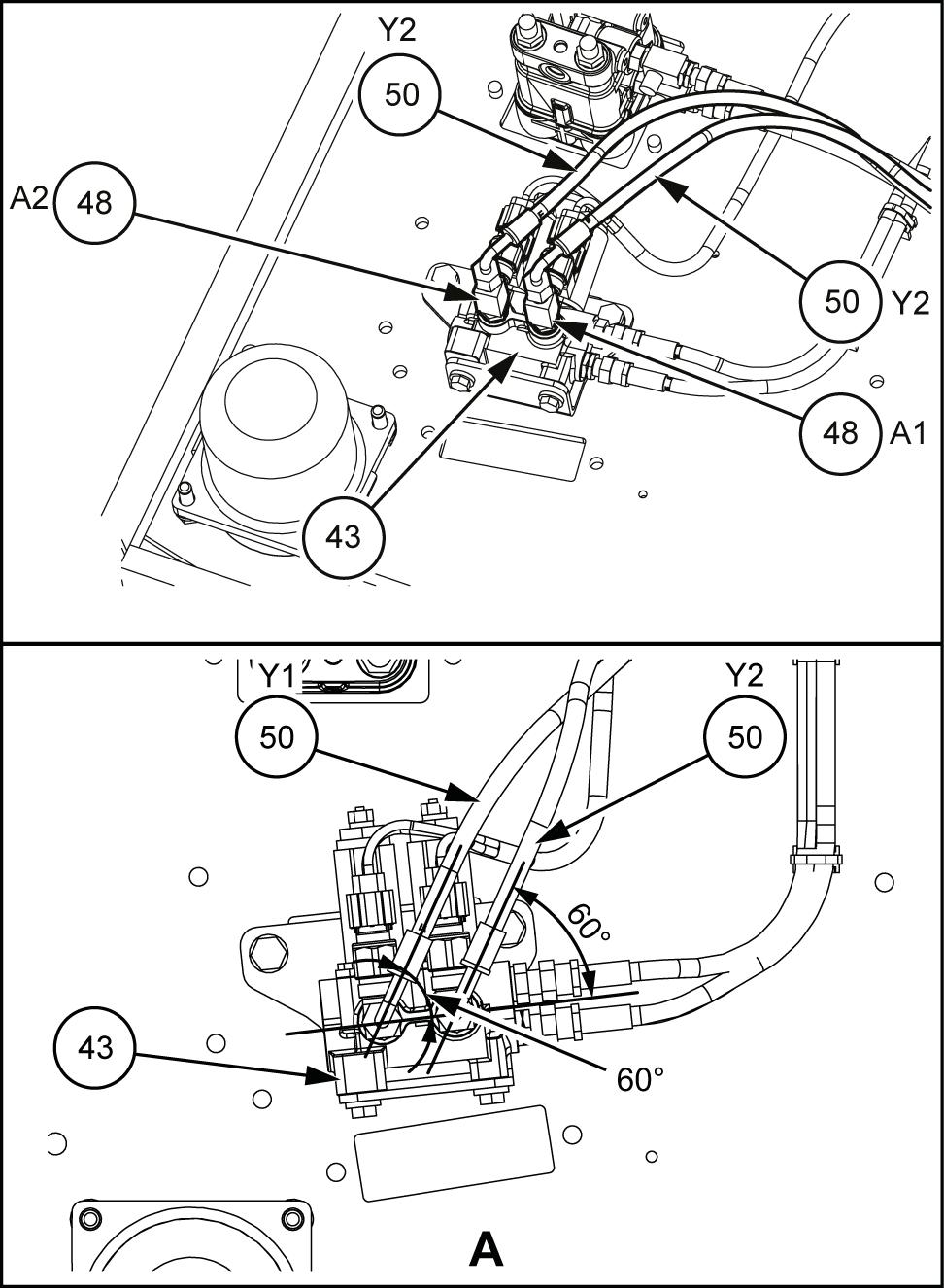

Montieren Sie das T - Stück (48) Anschluss des Druckminderventils (43)

• Anzugsmoment: 25.431.4 ( 18.723.2 ) SMIL15CEX0838BB

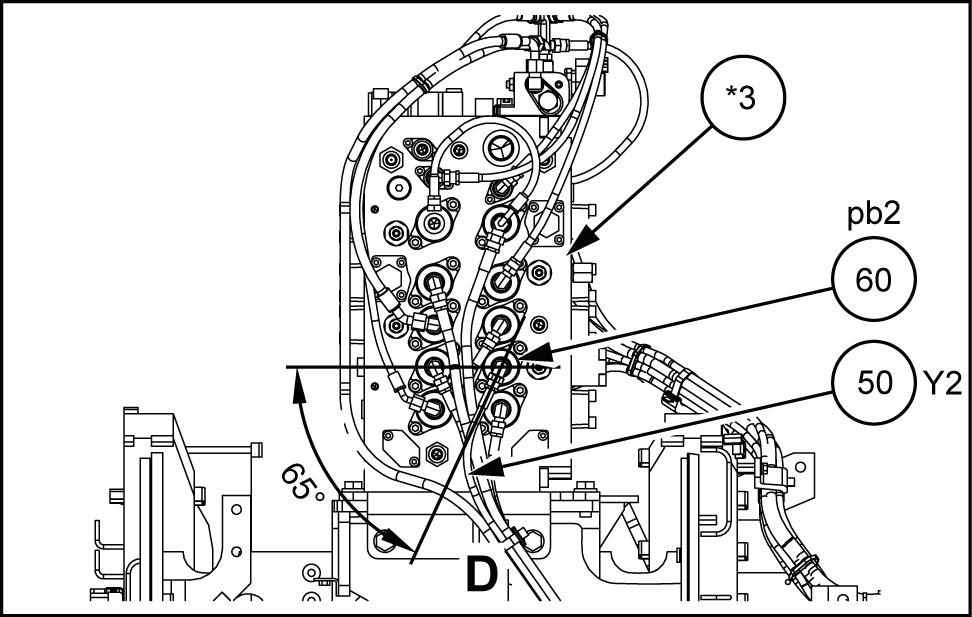

Bringen Sie das Kniestück (60) Anschluss pb2 des Steuerventils (*3) V erbinden Sie Anschluss von til (43) und Anschluss pb2 von Steuerventil (*3) mit dem Baugruppenschlauch (50)

1

Montieren Sie das T - Stück (48) Anschluss des Druckminderventils (43)

• Anzugsmoment: 25.431.4 ( 18.723.2 ) SMIL15CEX0838BB

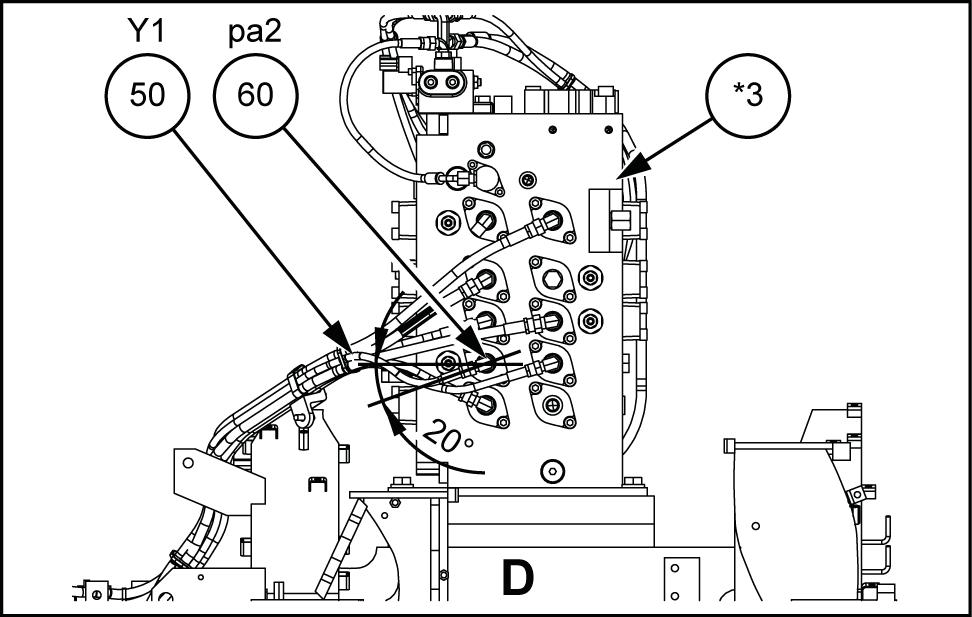

Montieren Sie das Kniestück (60) Anschluss pa2 des Steuerventils (*3) V erbinden Sie Anschluss von til (43) und Anschluss pa2 von Steuerventil (*3) mit dem Baugruppenschlauch (50) SMIL15CEX0843AB

Montieren Sie das Kniestück (64) - Anschluss des V erteilers (*2)

Schließen Sie den T - Anschluss des Magnetventils (53) und den - Anschluss des V erteilers (*2) Baugruppenschlauch (59) (T5)

12.

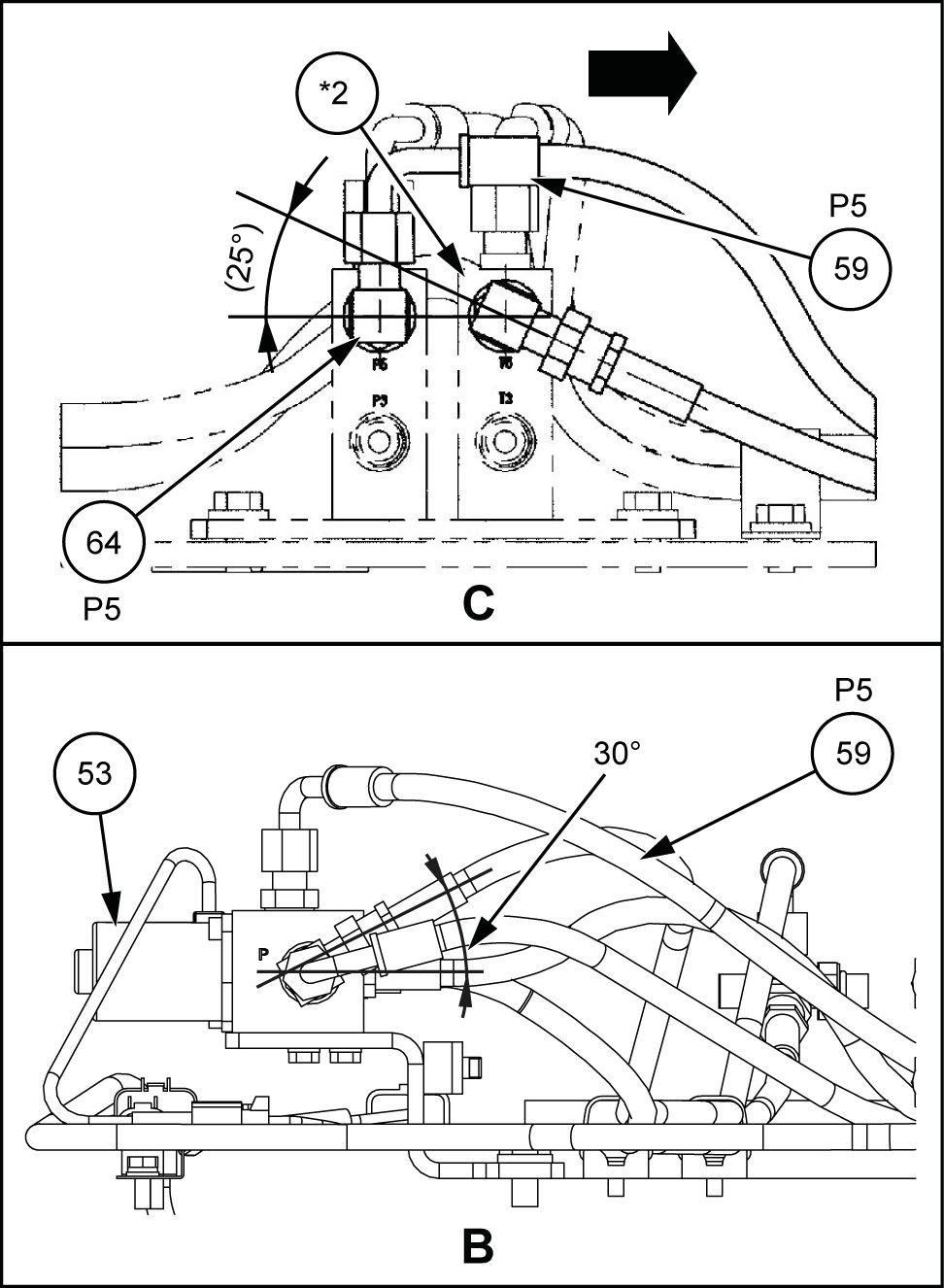

Montieren Sie das Kniestück (64) - Anschluss des V erteilers (*2)

V erbinden Sie Anschluss P von Magnetventil (53) und Anschluss P5 von V erteiler (*2) mit dem schlauch (59) SMIL15CEX0845BB

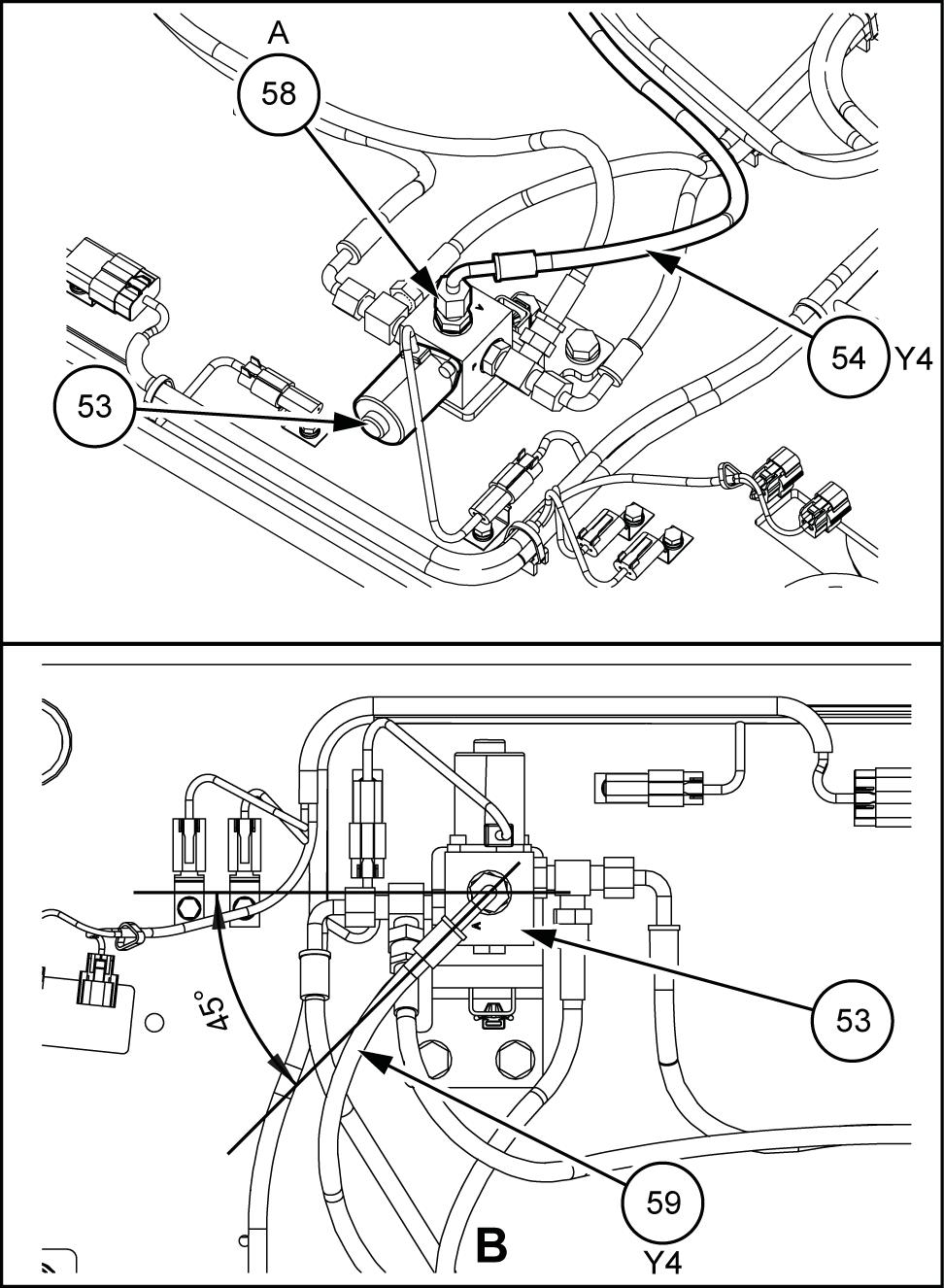

Montieren Sie den Schlauchadapter (58) ventil (53) , Anschluss

14.

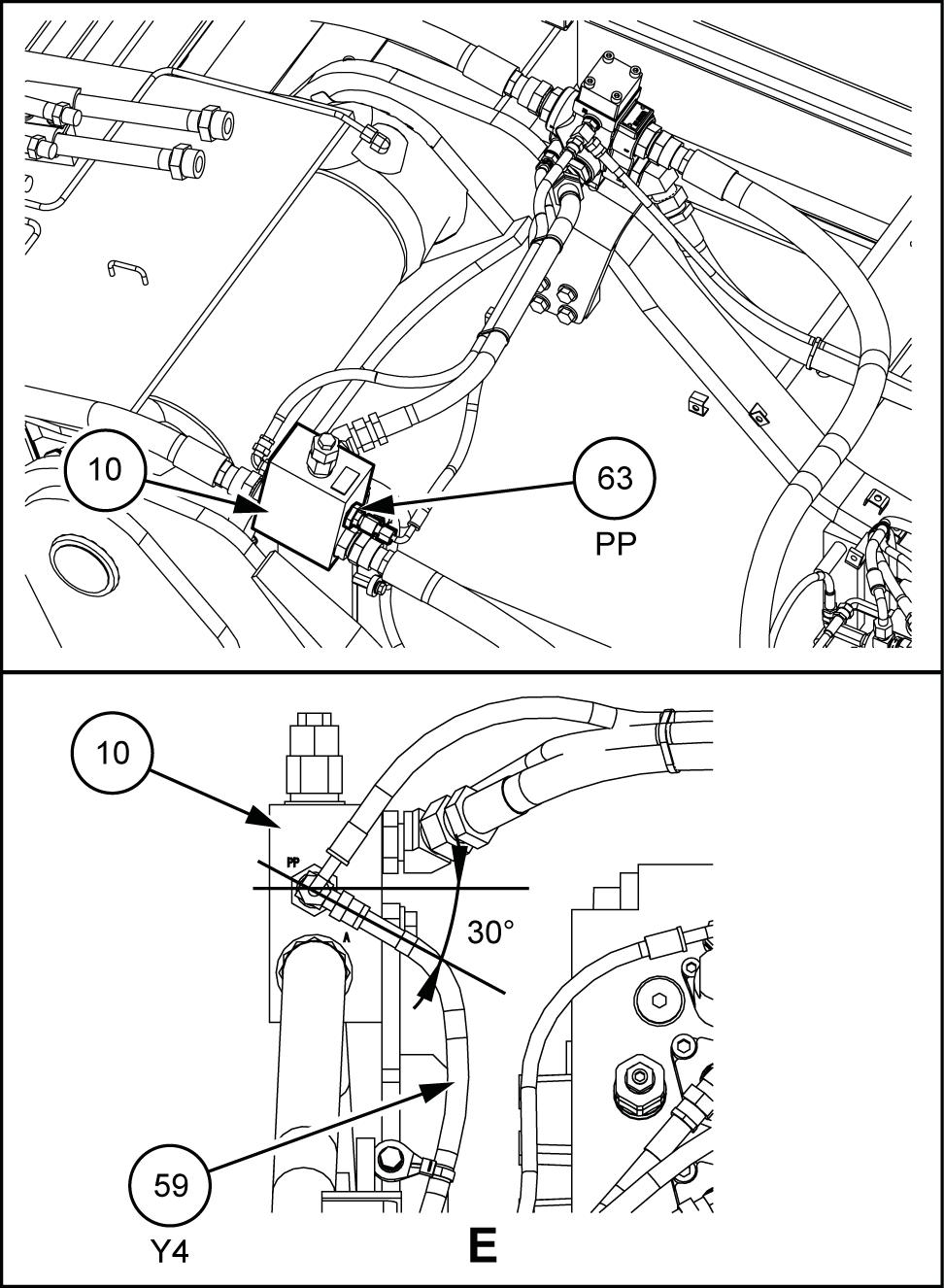

Montieren Sie das T - Stück (63) Anschluss des Absperrventils (10)

V erbinden Sie Anschluss A des Magnetventils (53) und Anschluss des Absperrventils (10) mit dem Baugruppenschlauch (59)

SMIL15CEX2851BB

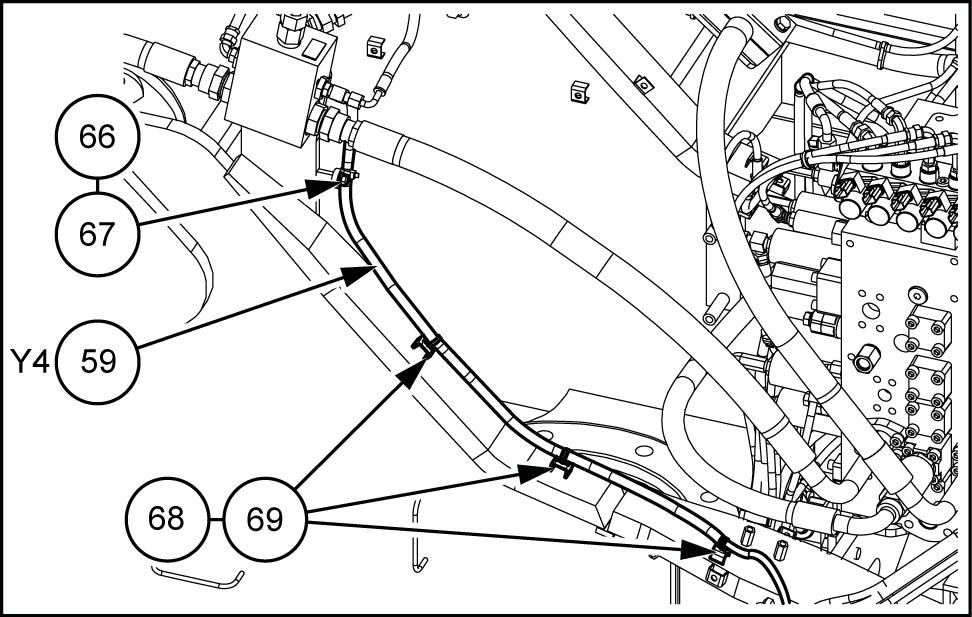

Befestigen Sie den Baugruppenschlauch (59) (Y4) mit der Bandschelle (66) und der schraube (67)

• Anzugsmoment: 25.431.4 ( 18.723.2 ) Befestigen Sie den Baugruppenschlauch (59) (Y4) 3 Stellen mit Schelle (68) und Kabelbinder (69)

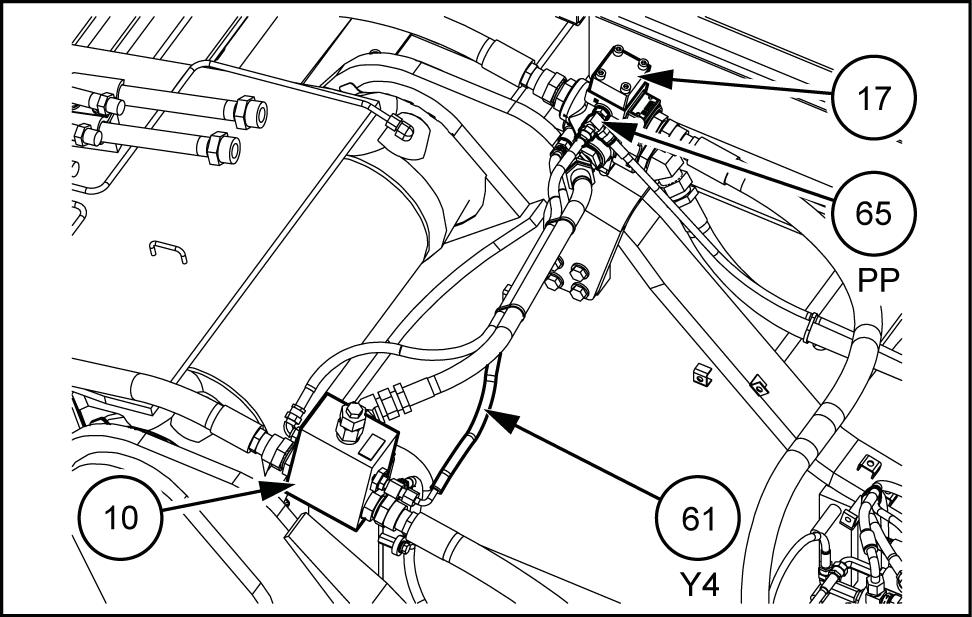

Montieren Sie das Kniestück (65) Anschluss des 3 - W ege - V entils (17)

V erbinden Sie Anschluss des Absperrventils (10) und Anschluss des 3 - W egeventils (17) mit dem Baugruppenschlauch (61)

17.

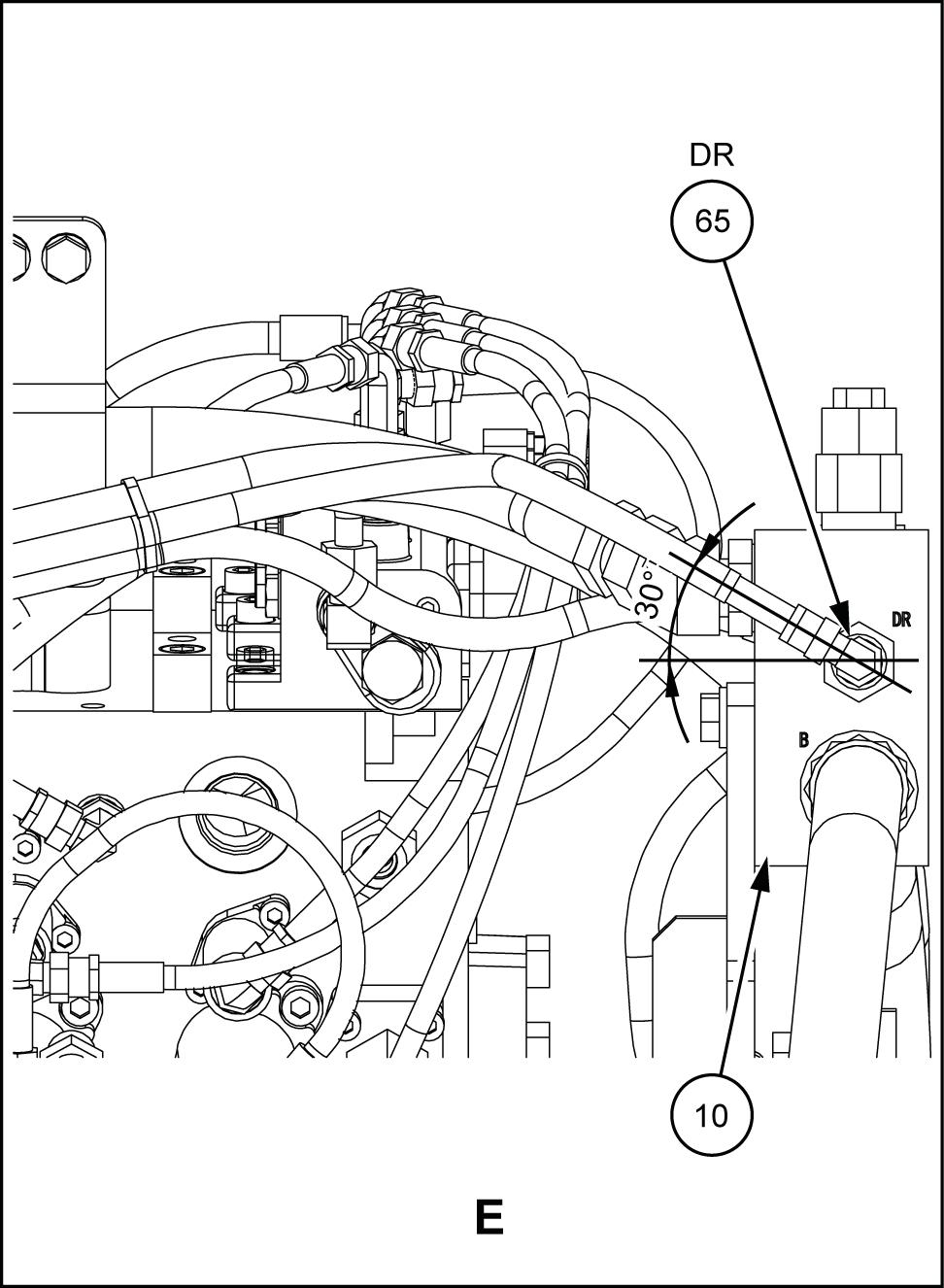

Montieren Sie das Kniestück (65) Anschluss des Absperrventils (10)

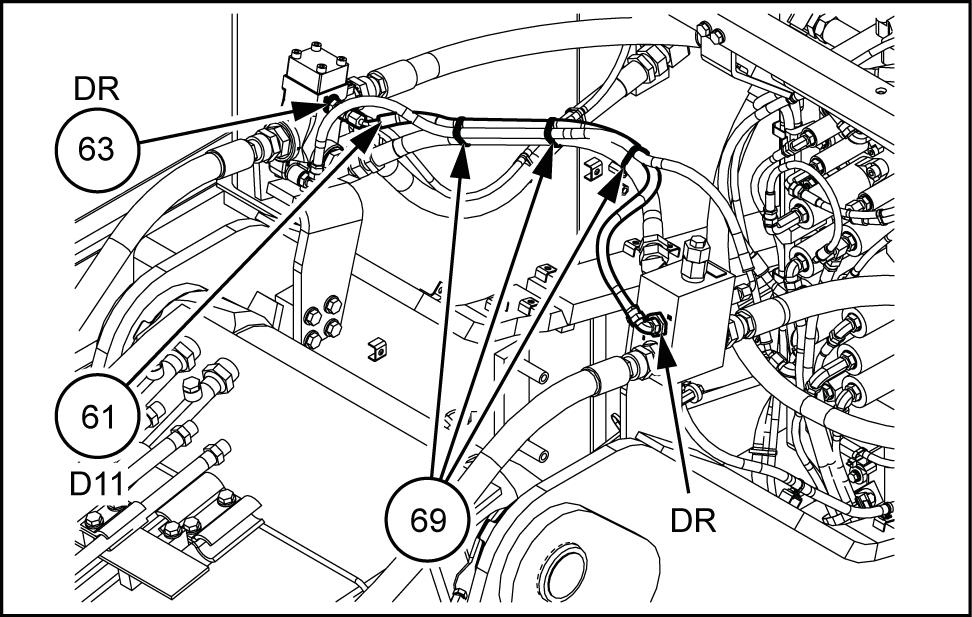

Montieren Sie das T - Stück (63) 3 - W ege - V til (17) , Anschluss Schließen Sie den Baugruppenschlauch (61) (D1 Absperrventil (10) , Anschluss DR, und das 3 - W ege - V entil (17) , Anschluss und befestigen Sie ihn mit den 2 Kabelbindern (69)

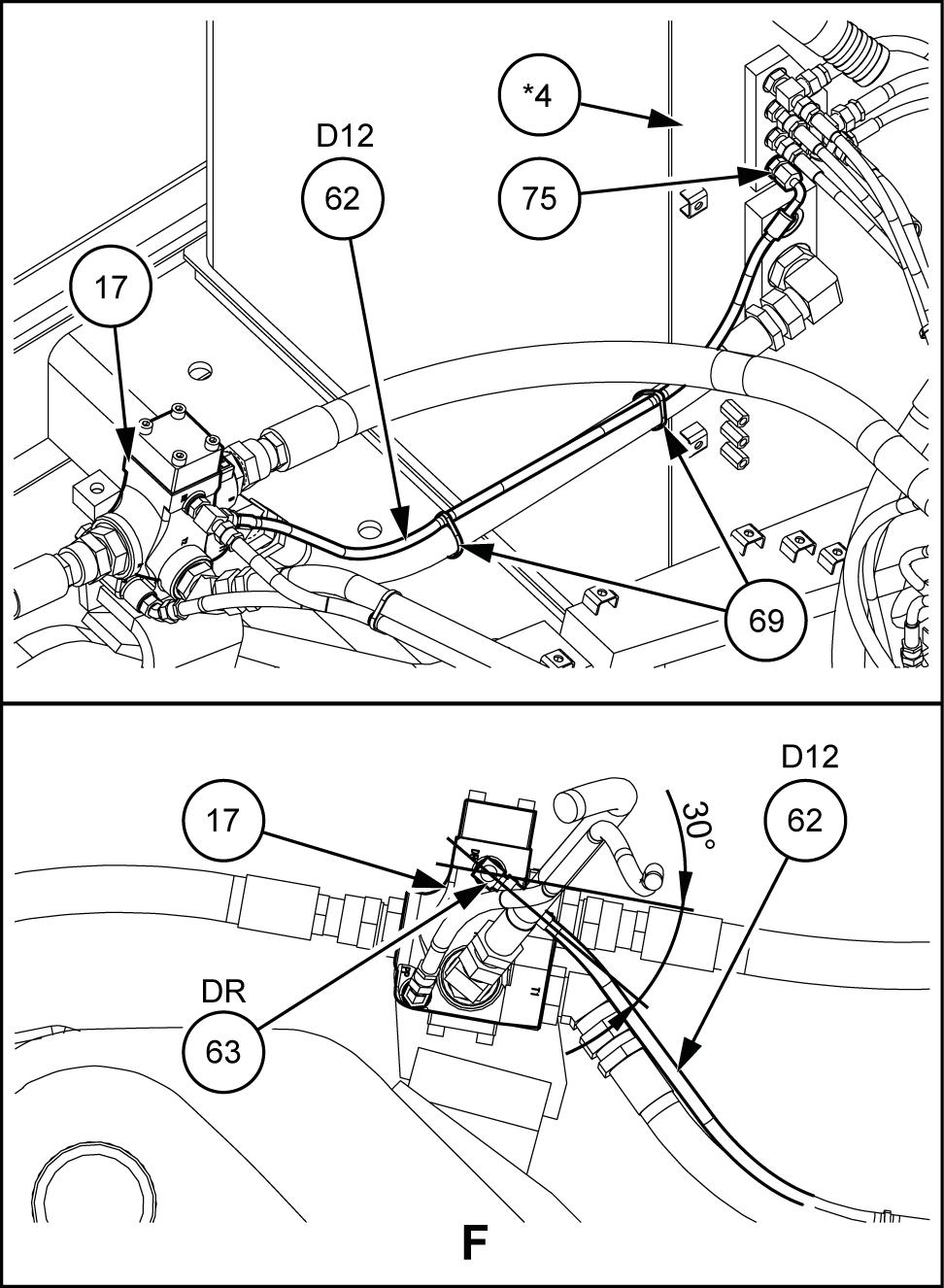

19. Montieren Sie den Schlauchadapter (75) likölbehälter (*4)

V erbinden Sie den Anschluss des 3 - W ege - V tils (17) und den Hydraulikölbehälter (*4) mit dem Baugruppenschlauch (62)

Befestigen Sie den Baugruppenschlauch (62) (D12) 3 Stellen mit den Kabelbindern (69)

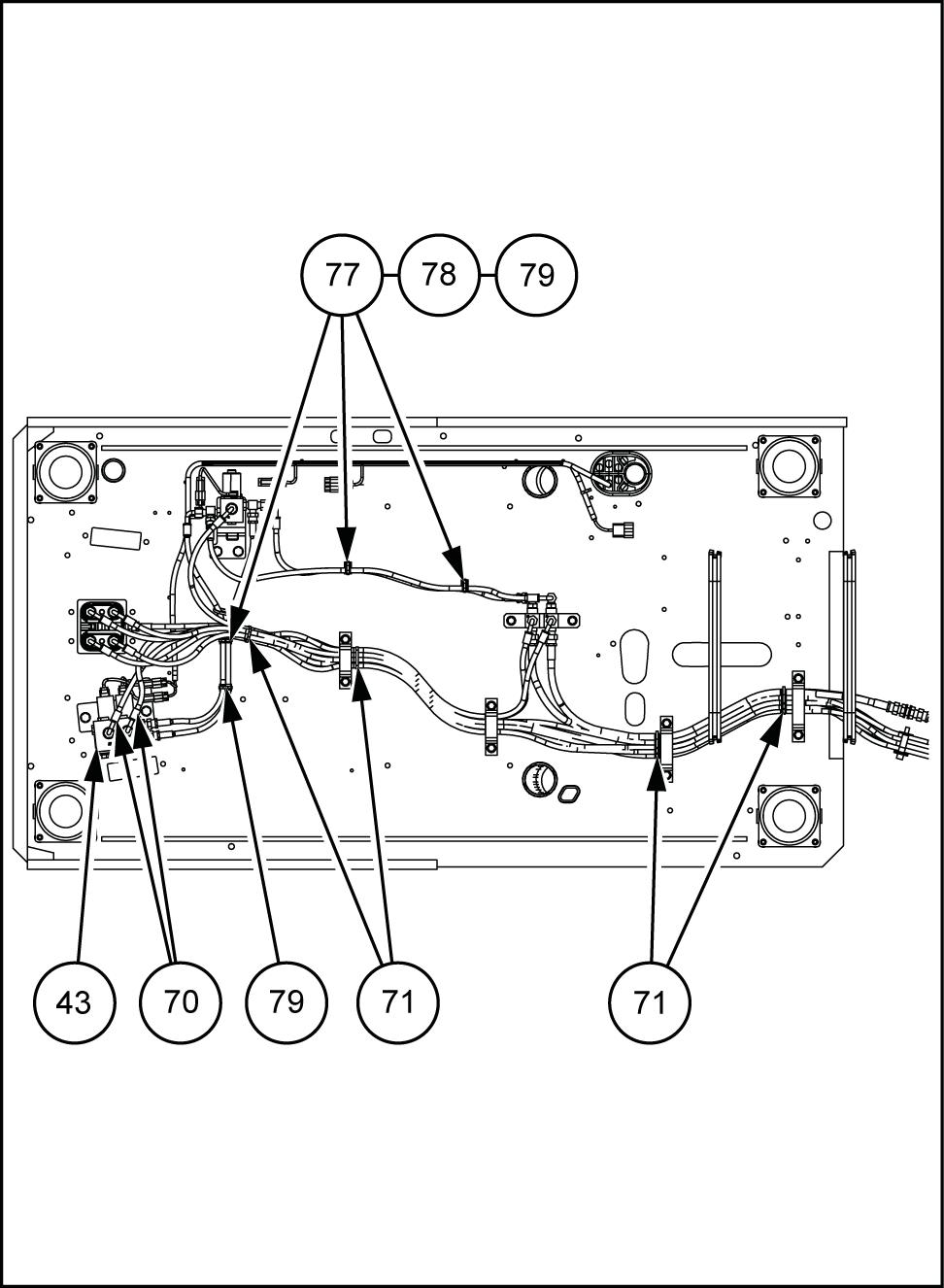

Befestigen Sie die

Baugruppenschläuche mit vier festigungsschellen (77) , vier Kreuzschlitzschrauben (78) und vier Kabelbindern (79)

• Befestigen Sie den Baugruppenschlauch mit vier Kabelbindern (71)

Befestigen Sie den Baugruppenschlauch men mit der V Montieren Sie die 2 Drucksensoren (70) ventil (43) .

Befestigen Sie den Baugruppenschlauch mit vier belbindern (71)

SMIL15CEX2573FB 1

SMIL15CEX2574FB

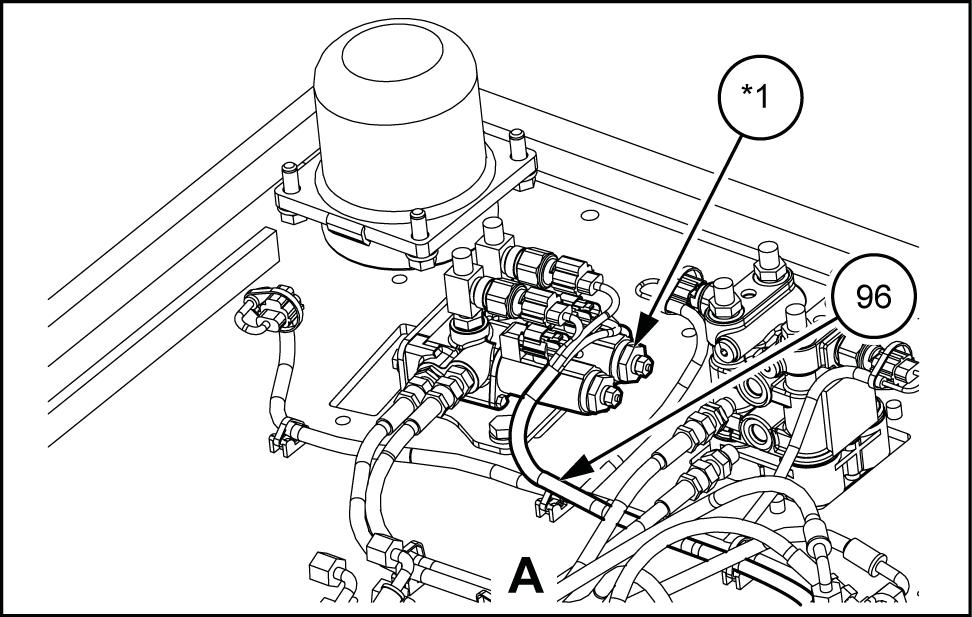

V erbinden Sie den Kabelbaum (96) und das ventil (*1)

SMIL15CEX2575AB 3

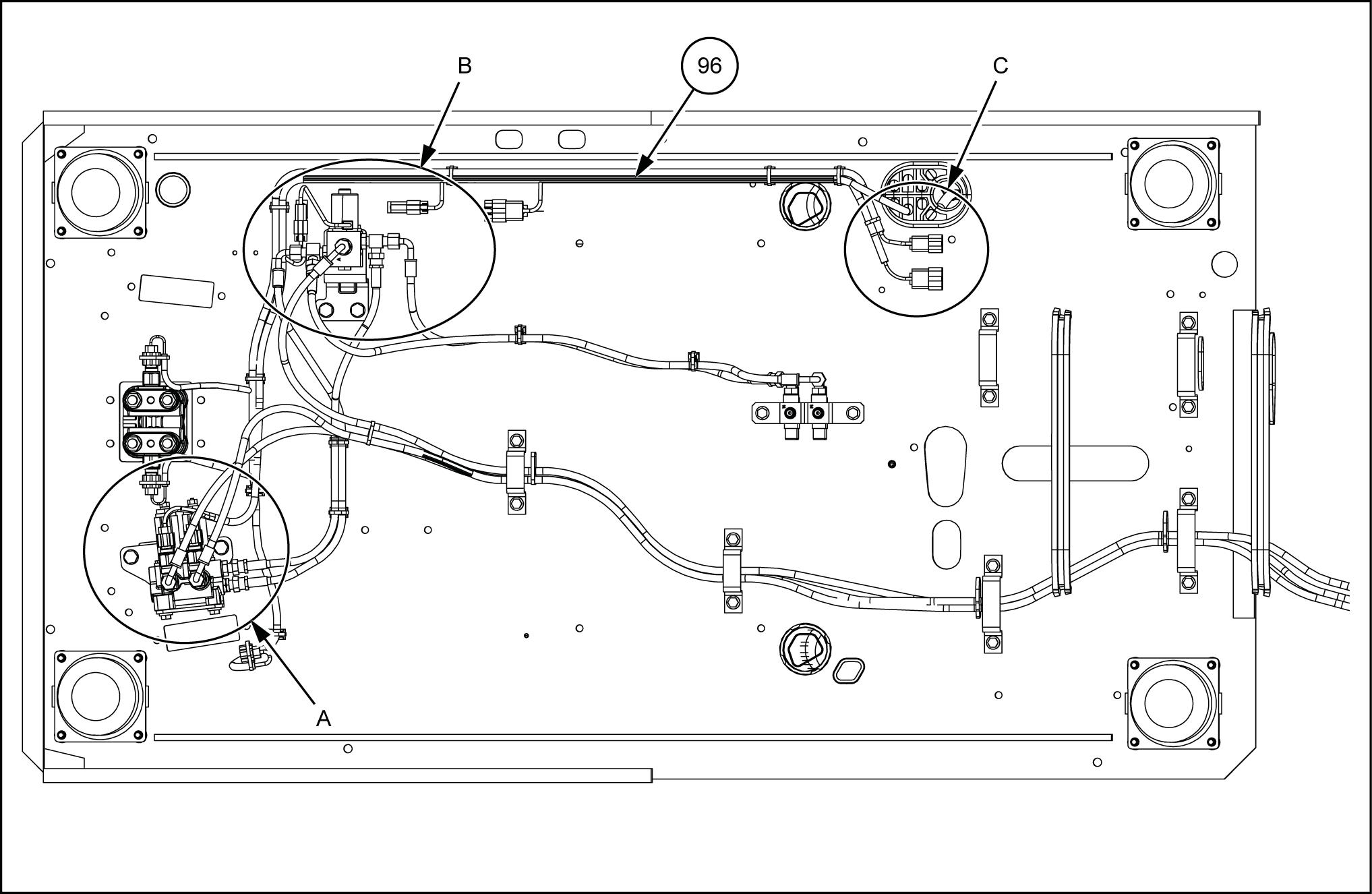

V erlegen Sie den Kabelbaum (96) (siehe Diagramm).

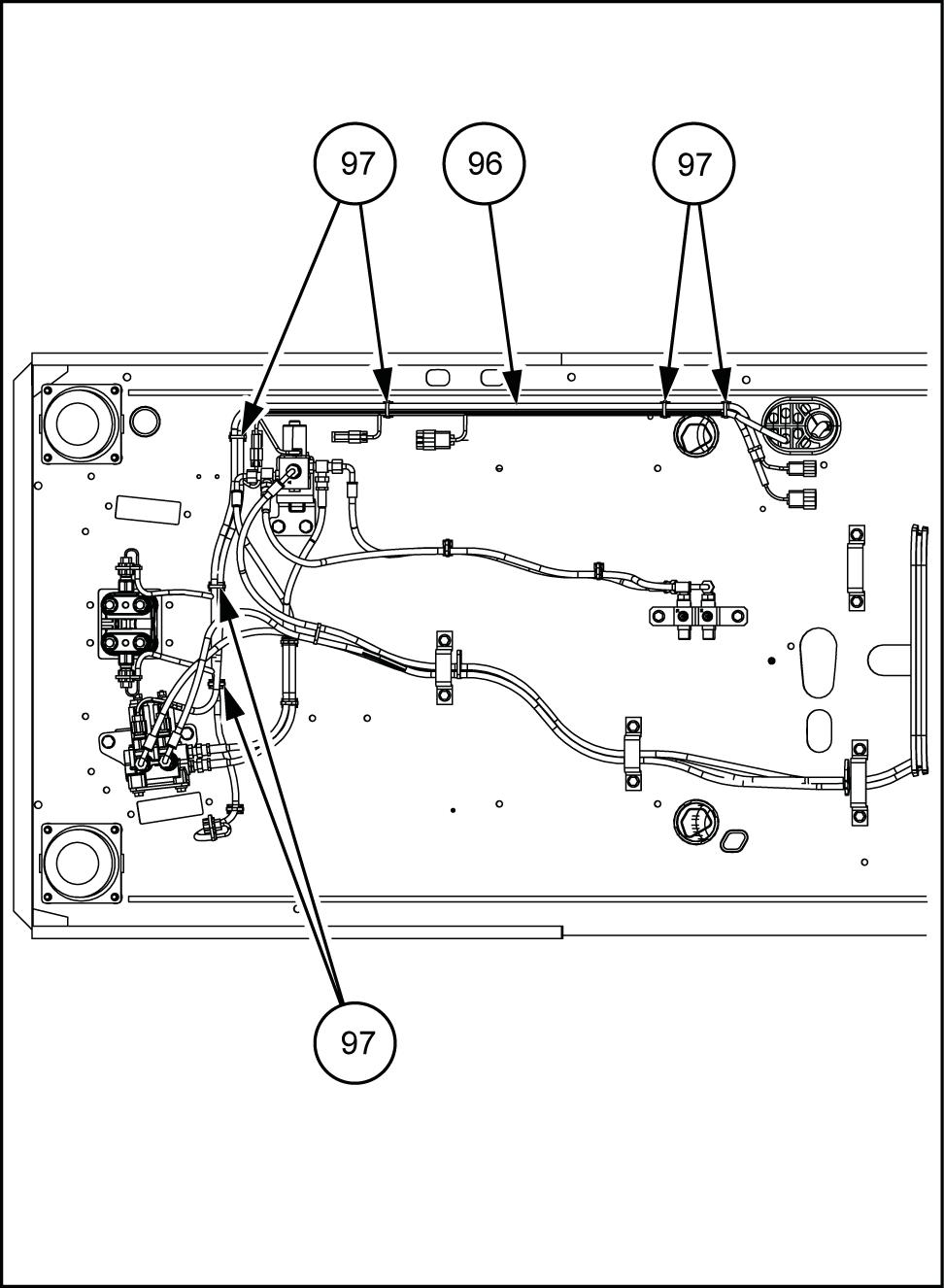

Befestigen Sie den Kabelbaum (96) 6 Stellen mit 6 Kabelbindern (97)

Schließen Sie den Kabelbaum (96) und das ventil (*2) gemäß der Abbildung

SMIL15CEX2576BB 4

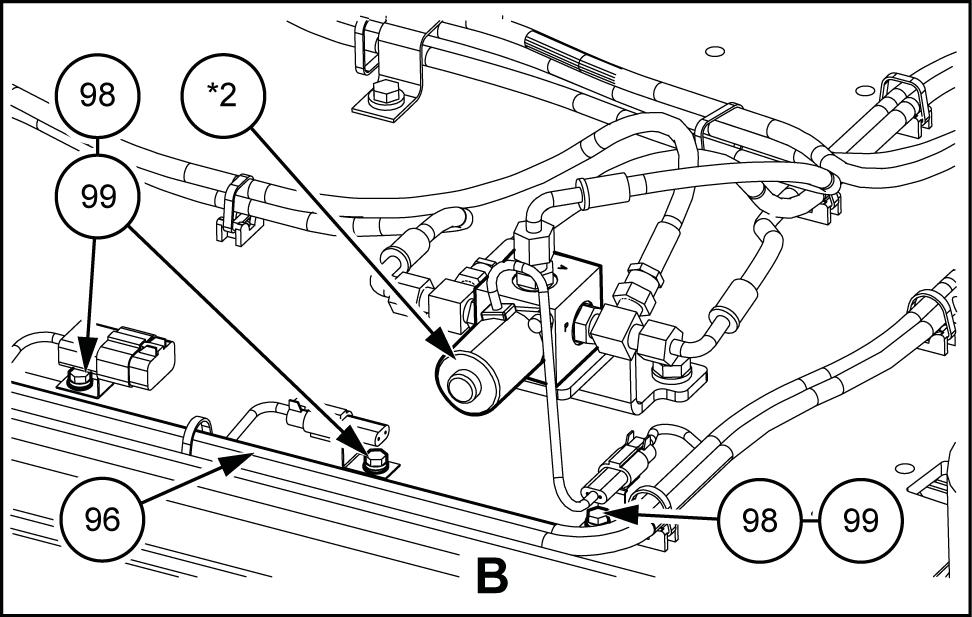

Befestigen Sie die 3 Kupplungen Kabelbaum (96) mit 1 Klammer (98) und 1 Schraube (99) SMIL15CEX2577AB

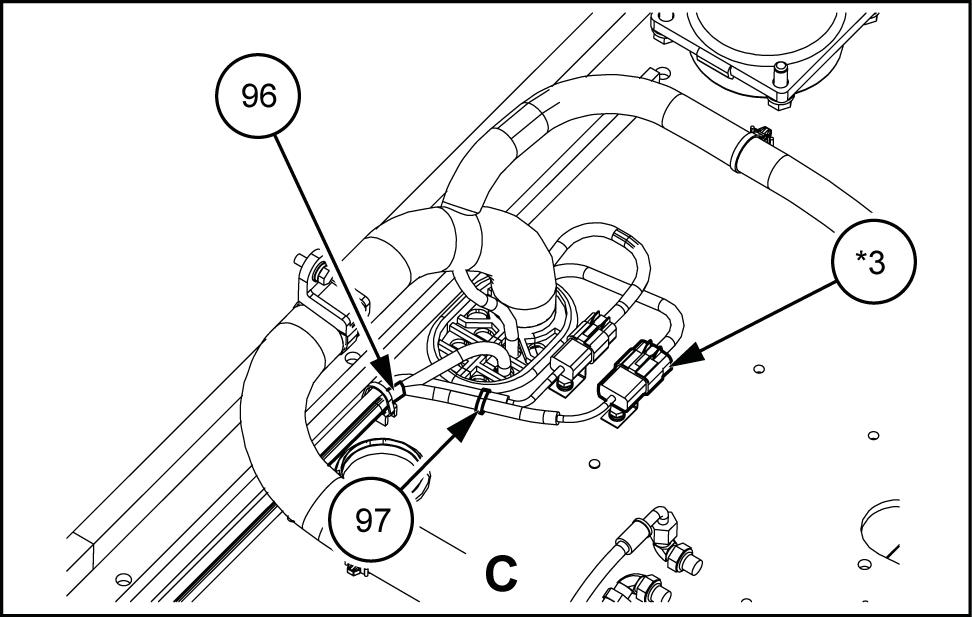

Schließen Sie den Steckverbinder - polig) des baums (96) Rahmen - Hauptkabelbaum (*3) und befestigen Sie die T eile mit dem Kabelbinder (97)

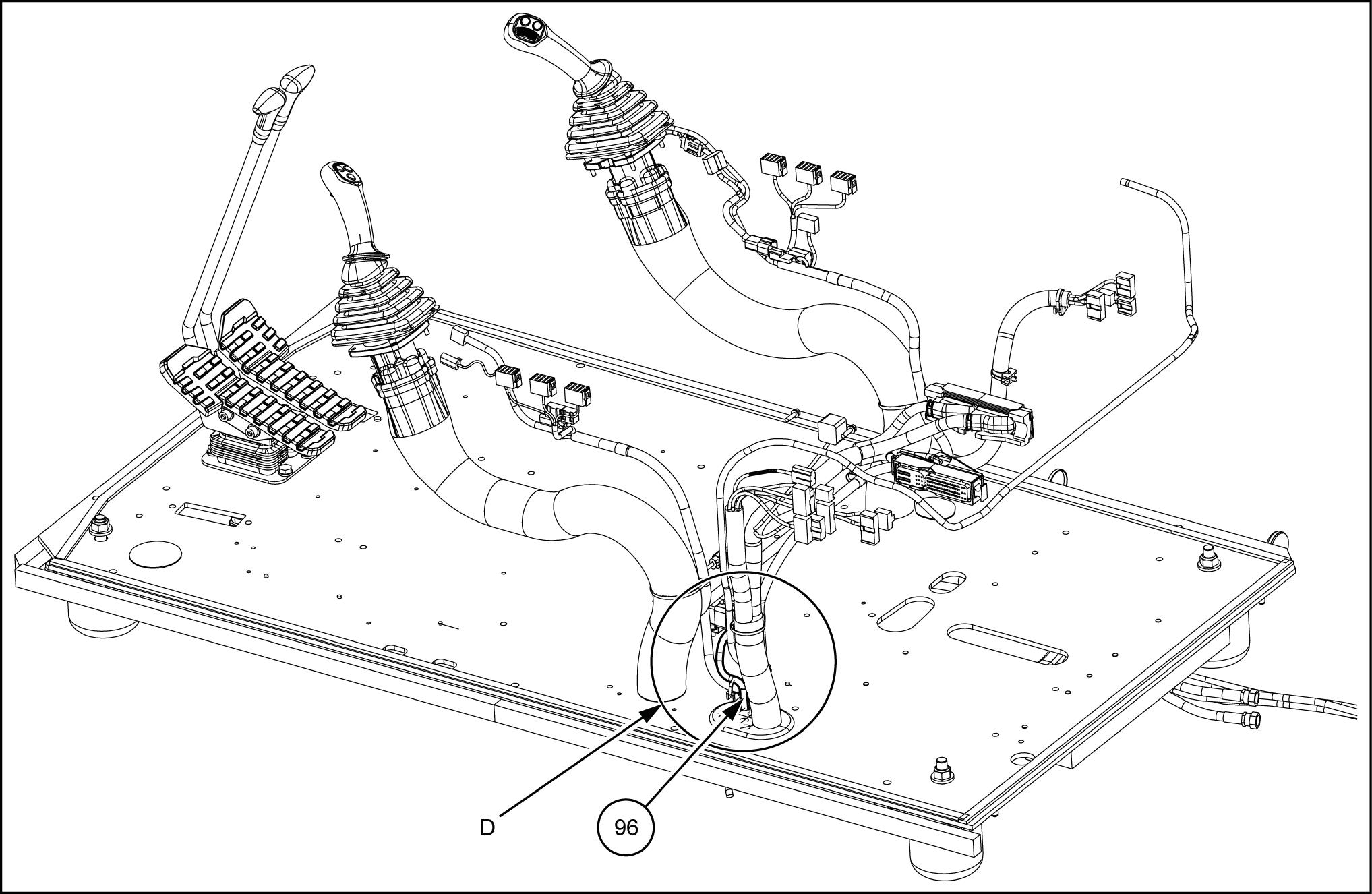

V erlängern Sie den Kabelbaum (96) bis zum Boden über die Unterseite der

V erbinden Sie den Steckverbinder (16 - polig) des belbaums (96) mit dem Kabinen - Hauptkabelbaum und befestigen Sie die T eile mit dem Kabelbinder (97)
