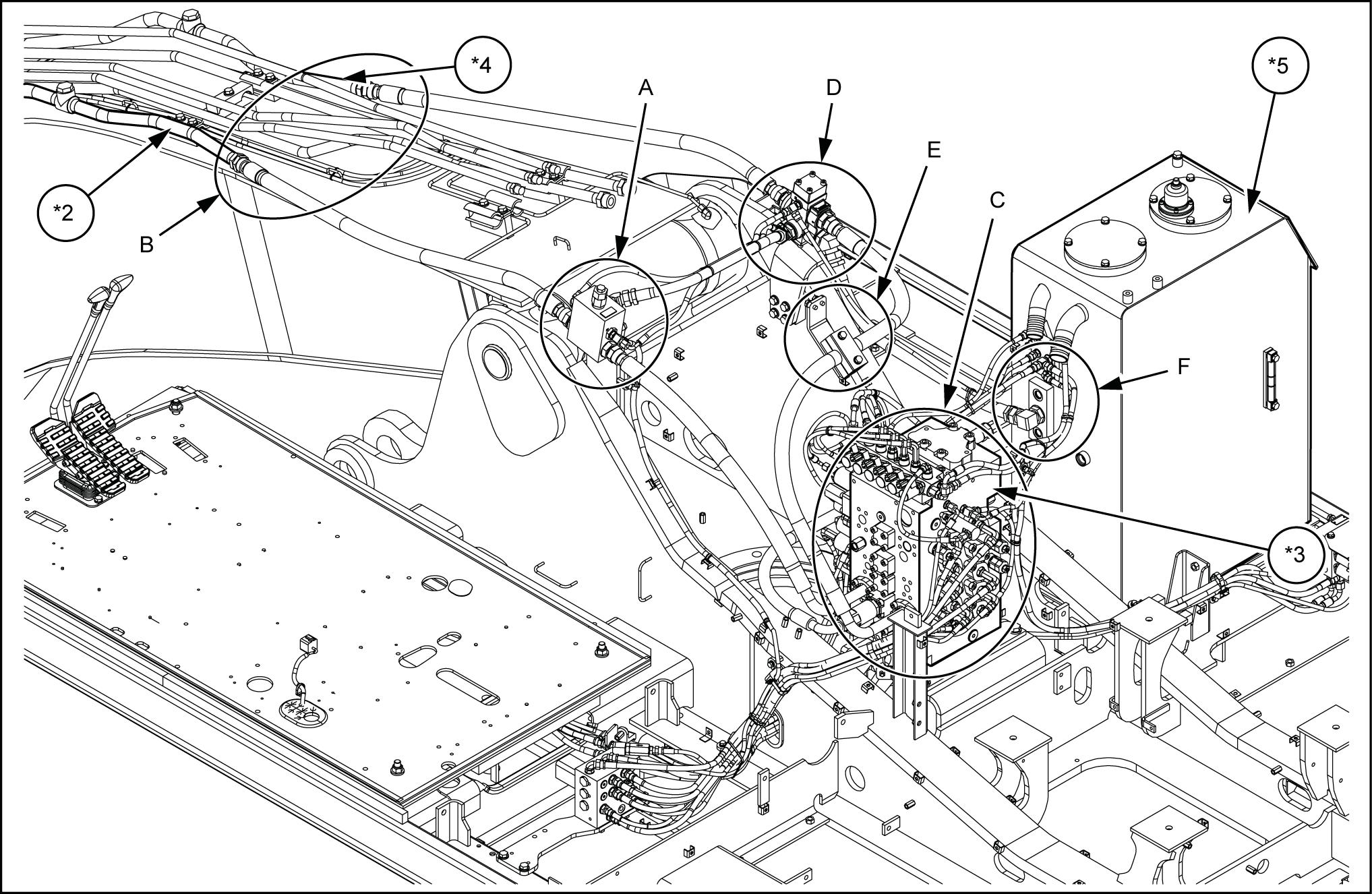

Einbau der oberen Hauptleitung

Einbau der oberen Hauptleitung (linke Seite)

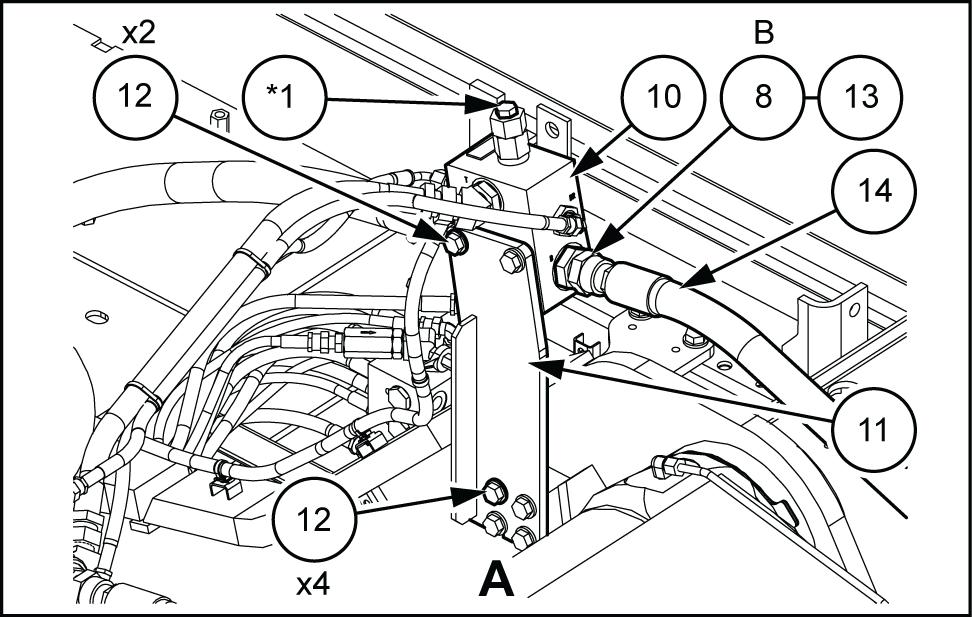

Montieren Sie den T räger Rahmen mit vier Kombischrauben (12)

Montieren Sie das Absperrventil (10) auf der Halterung mit 2 Schrauben mit unverlierbarer legscheibe (12)

• Stellen Sie den Einstelldruck für das til (*1) des Absperrventils (10) entsprechend der verwendeten Ausrüstung

Montieren Sie den Schlauchadapter (8) ventil (10) , Anschluss

Bringen Sie den O - Ring (13) Schlauchadapter (8) und schließen Sie den Hydraulikschlauch (14)

• Hydraulikschlauch - Anzugsmoment: 184 - 226 N·m ( 136 - 167 )

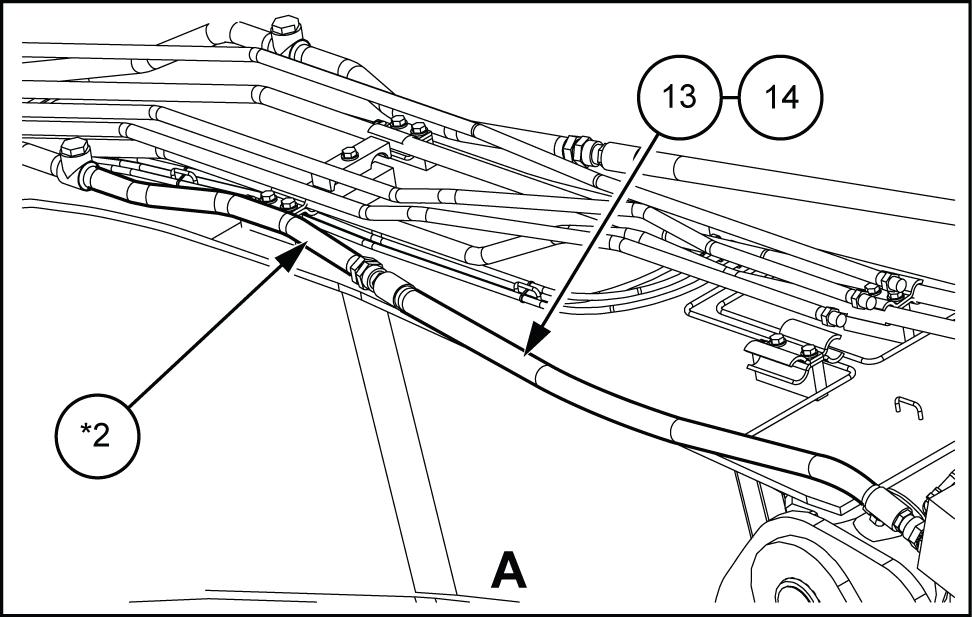

Bringen Sie den O - Ring (13) der gruppe (links) (*2) und schließen Sie den likschlauch (14)

• Hydraulikschlauch - Anzugsmoment: 184 - 226 N·m ( 136 - 167 )

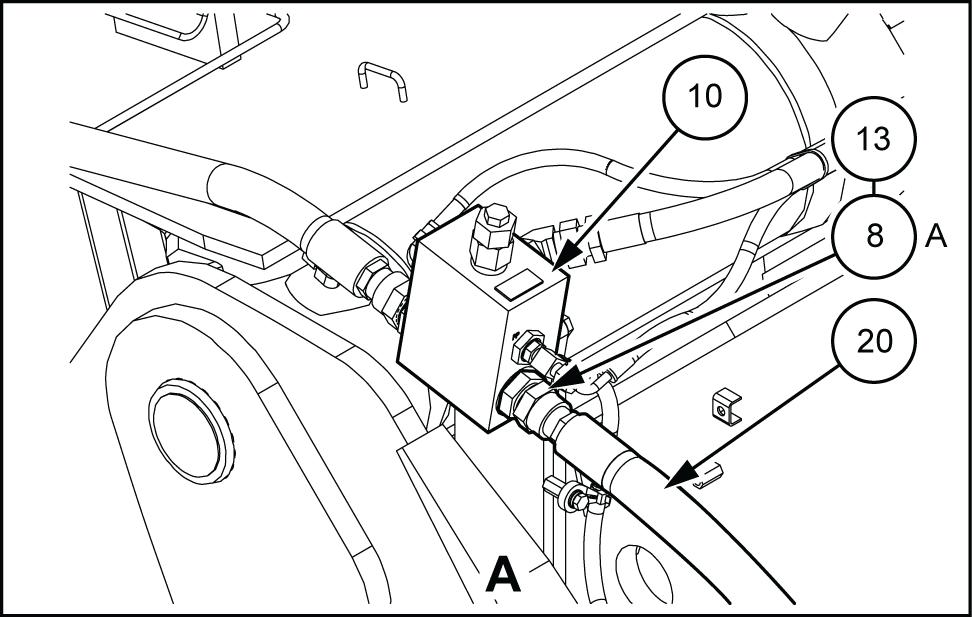

Montieren Sie den Schlauchadapter (8) ventil (10) , Anschluss

Bringen Sie den O - Ring (13) Schlauchadapter (8) und schließen Sie den Hydraulikschlauch (20)

• Hydraulikschlauch - Anzugsmoment: 184 - 226 N·m ( 136 - 167 ) SMIL15CEX2845AB 4

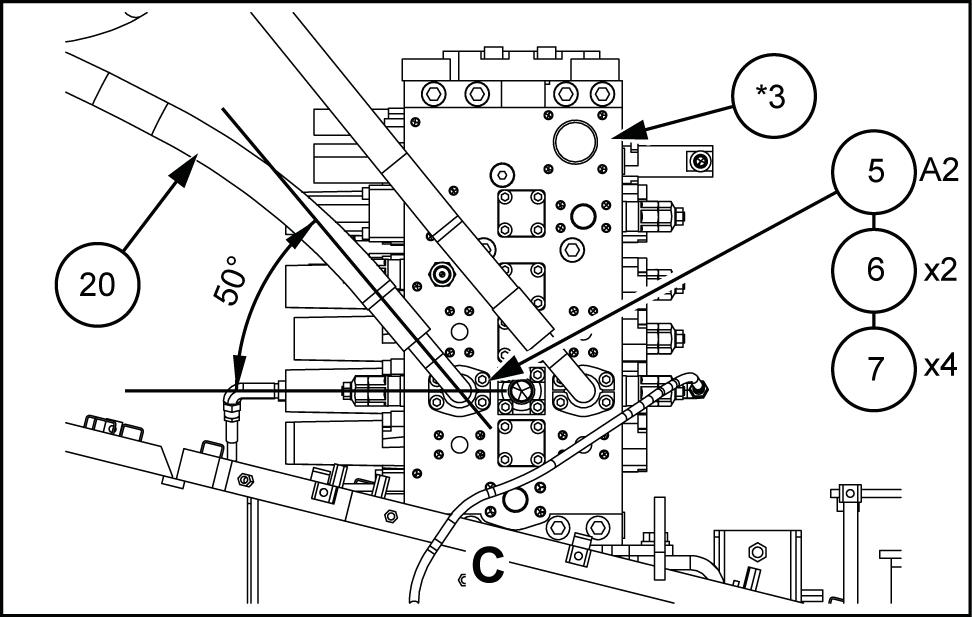

Setzen Sie den O - Ring (5) Anschluss des erventils (*4) ein und schließen Sie den schlauch (20) mit den 2 Halbflanschen (6) und den 4 Innensechskantschrauben (7) an.

Einbau der oberen Hauptleitung (rechte Seite)

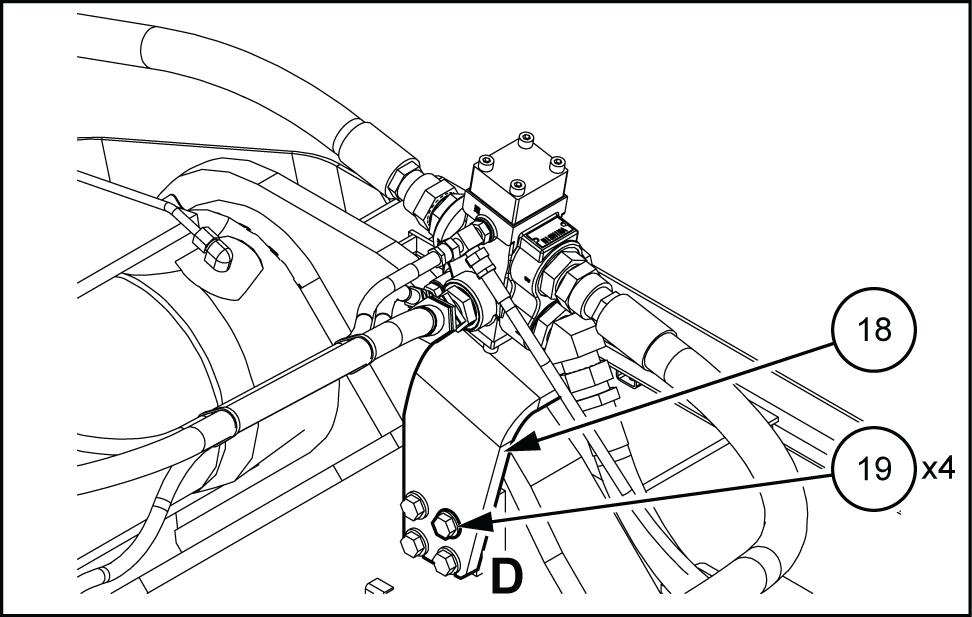

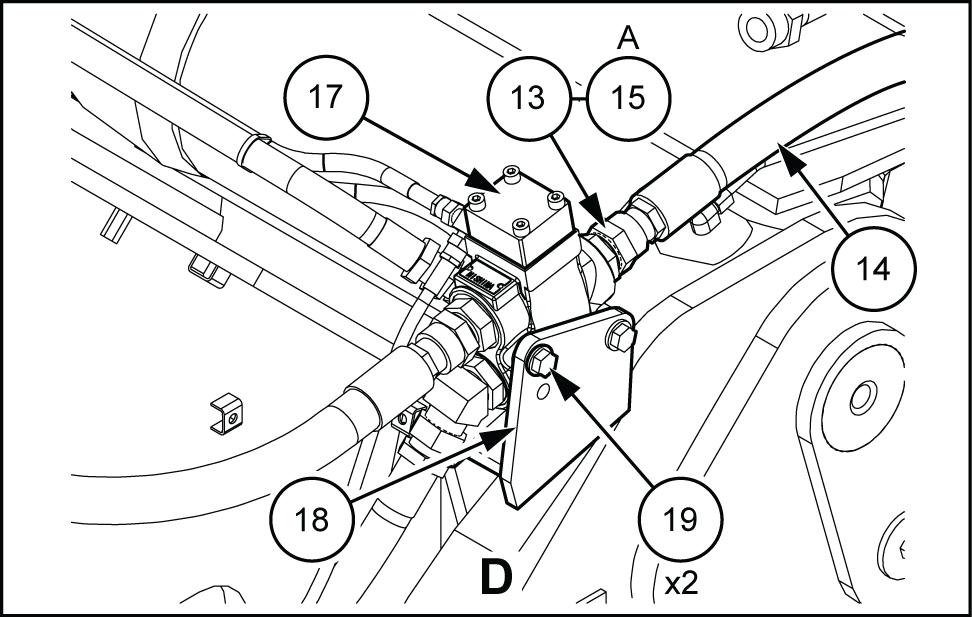

Montieren Sie den T räger (18) Rahmen mit den Kombischrauben (19)

Montieren Sie das 3 - W ege - V entil (17) auf der rung (18) mit 2 Schrauben mit unverlierbarer legscheibe (19)

Montieren Sie den Schlauchadapter (15) das 3 - W ege - V entil (17) , Anschluss

Bringen Sie den O - Ring (13) Schlauchadapter (15) und schließen Sie den Hydraulikschlauch (14)

• Hydraulikschlauch - Anzugsmoment: 184 - 226 N·m ( 136 - 167 )

SMIL15CEX2560AB

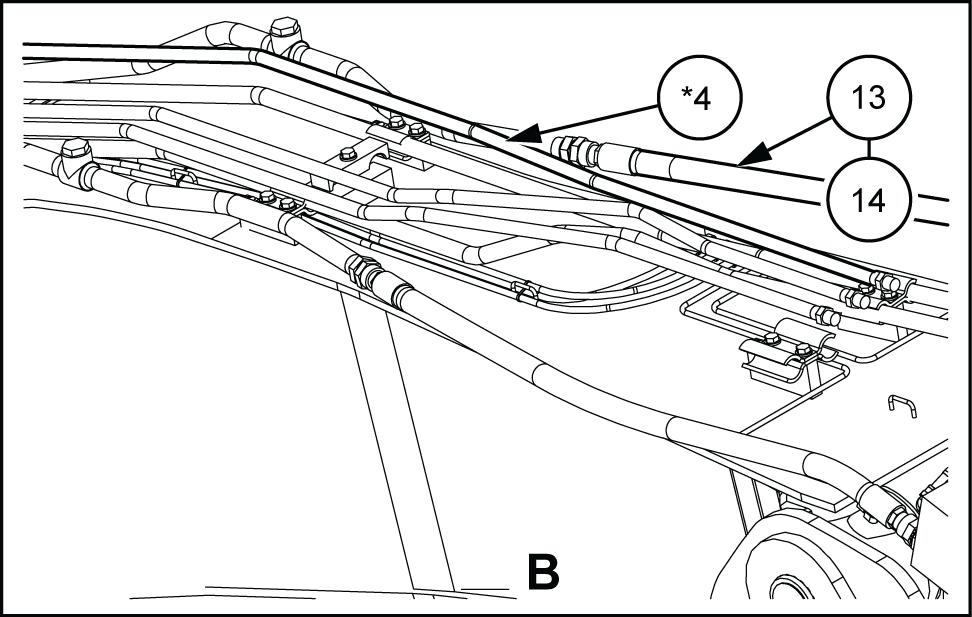

Bringen Sie den O - Ring (13) der Leitungsbaugruppe (rechts) (*4) und schließen Sie den schlauch (14)

• Hydraulikschlauch - Anzugsmoment: 184 - 226 N·m ( 136 - 167 )

SMIL15CEX2561AB 8

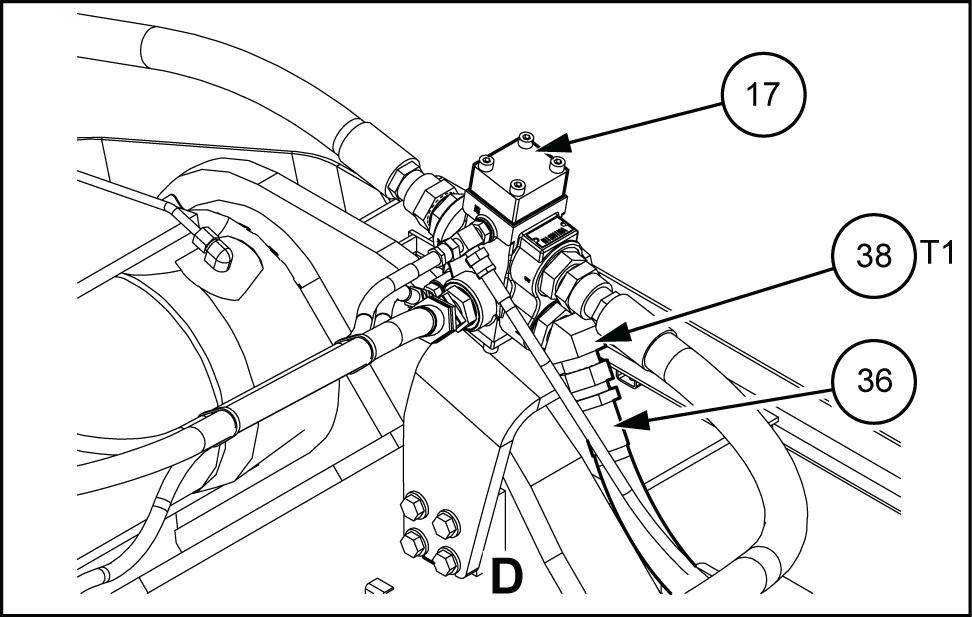

Montieren Sie das Kniestück (38) 3 - W ege - V til (17) , Anschluss

V erbinden Sie den Hydraulikschlauch (36) mit dem Winkelstück. (38)

SMIL15CEX2562AB 9

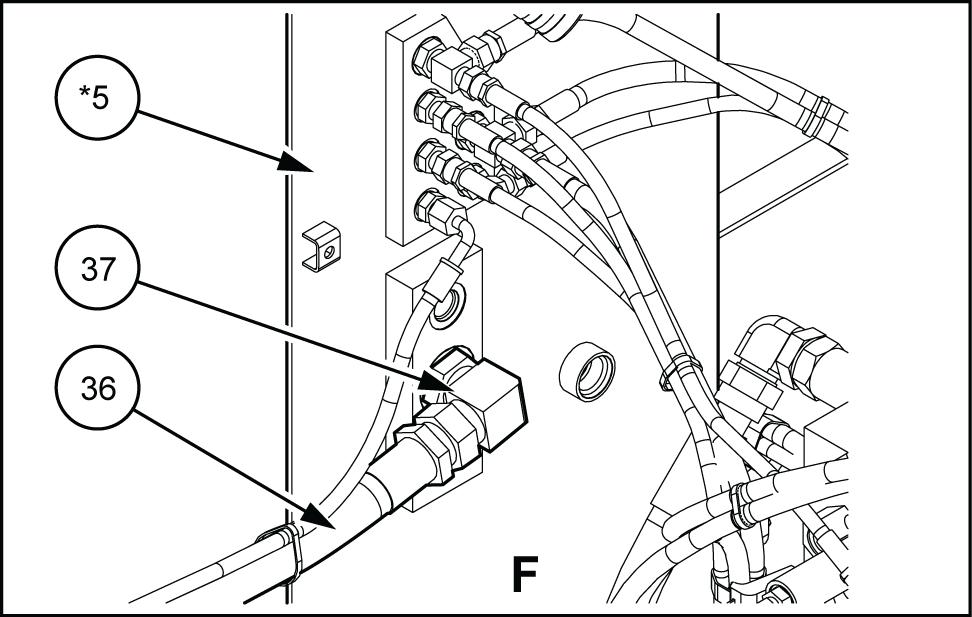

Montieren Sie das Kniestück (37) hälter (*5)

V erbinden Sie den Hydraulikschlauch (36) mit dem Winkelstück. (37) SMIL15CEX2563AB

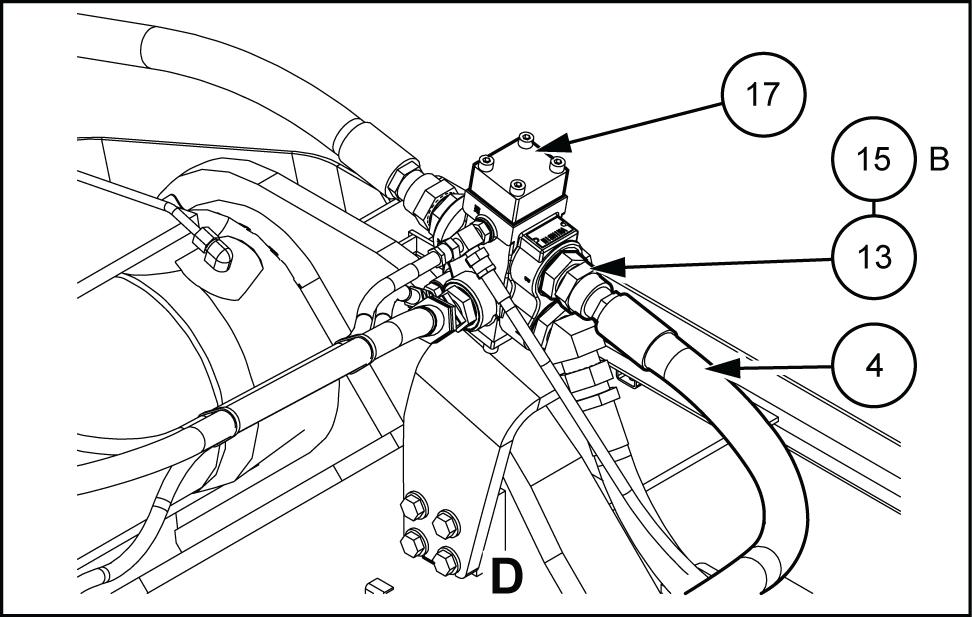

Montieren Sie den Schlauchadapter (15) 3 - W egeV entil (17) , Anschluss

Bringen Sie den O - Ring (13)

Schlauchadapter (15) an, und schließen Sie den Hydraulikschlauch (4) an.

• Hydraulikschlauch - Anzugsmoment: 184 - 226 N·m ( 136 - 167 ) SMIL15CEX2847AB

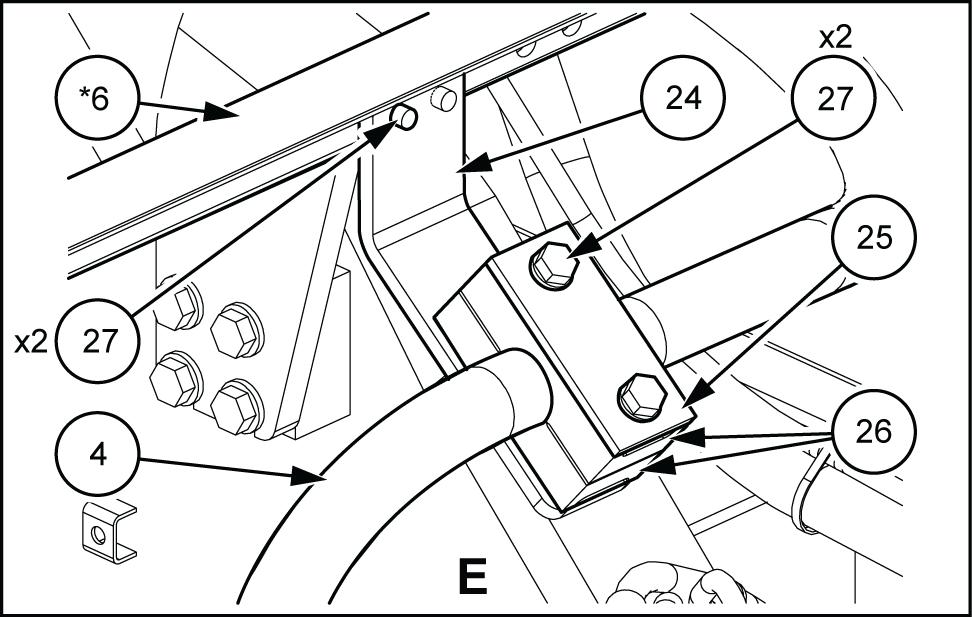

Montieren Sie die Halterung (24) Gehäuserahmen (*6) mit 2 Kombischrauben (27) Klemmen Sie den Hydraulikschlauch (4) mit 2 Schlauchklemmen (26) fest und montieren Sie dann die Platte (25) mit den 2 Kombischrauben (27) , die Klemmen SMIL15CEX2848AB

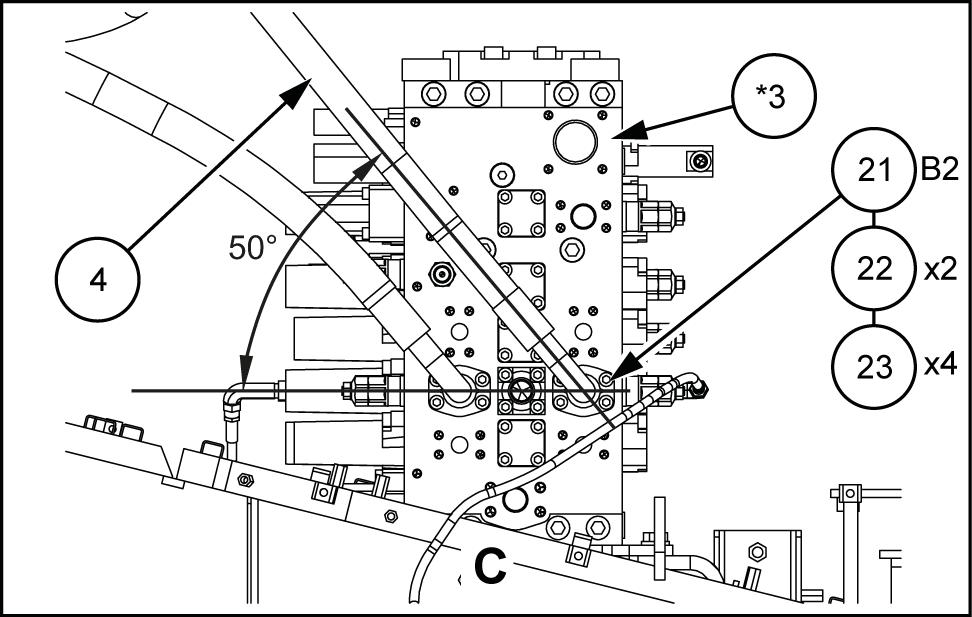

Setzen Sie den O - Ring (21) Anschluss des erventils (*3) ein und schließen Sie den schlauch (4) mit den 2 Halbflanschen (22) und den 4 Innensechskantschrauben (23) an.

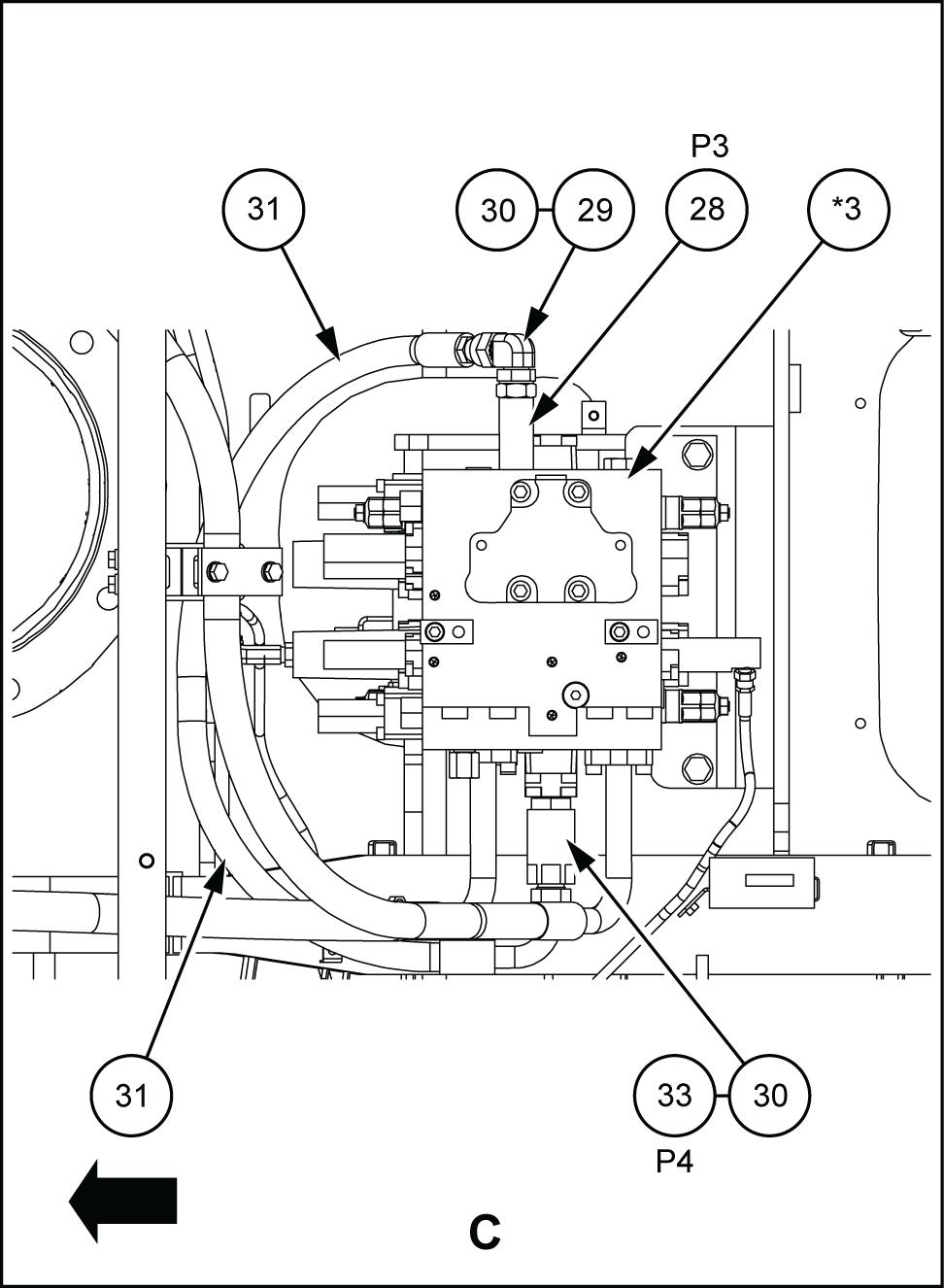

Montieren Sie das Rückschlagventil (33) ventil (*3) , Anschluss

Bringen Sie den O - Ring (30) Rückschlagventil (33) an, und schließen Sie den Hydraulikschlauch (31) an. Montieren Sie den Schraubanschluss (28) ventil (*3) , Anschluss und schließen Sie dann das Kniestück (29)

Bringen Sie den O - Ring (30) Winkelstück (29) und schließen Sie den Hydraulikschlauch (31)

• Hydraulikschlauch - Anzugsmoment: 157 - 193 N·m ( 1 - 142 )

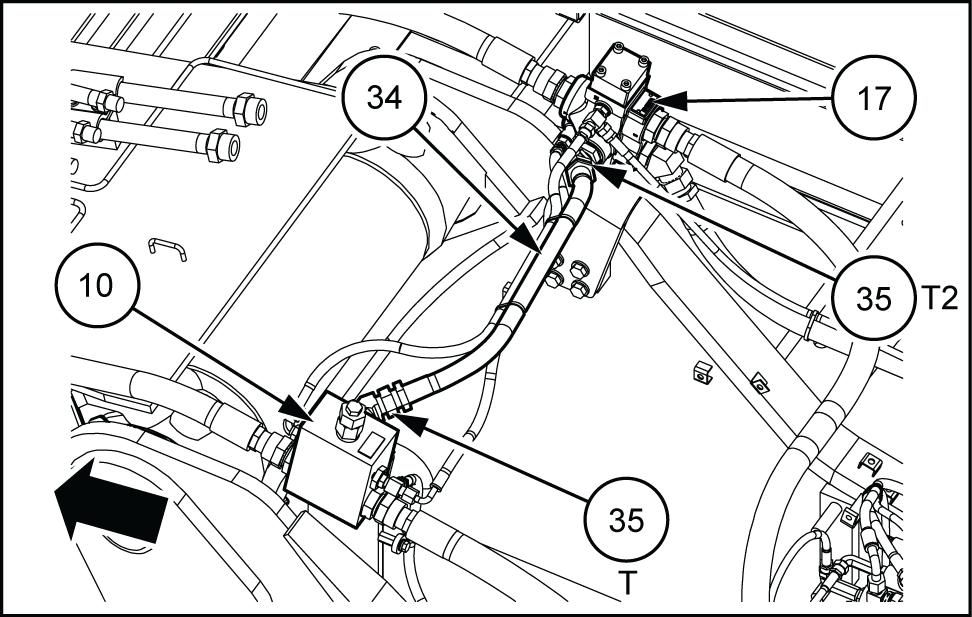

Montieren Sie den Schlauchadapter (35) ventil (10) , Anschluss T Montieren Sie den Schlauchadapter (35) 3 - W egeV entil (17) , Anschluss T2. V erbinden Sie Anschluss T des Absperrventils (10) und Anschluss des 3 - W ege - V entils (17) mithilfe des Hydraulikschlauchs (34)
