Wagenheber-Ansetzpunkte
Hinweis:
Gleitschutzketten nach entsprechender Fahrstrecke (abhängig von den Einsatzbedingungen) auf festen Sitz prüfen, eventuell nachspannen.
Advertisement
Wagenheber-Ansetzpunkte
Gefahr!
Unfallgefahr! Fahrzeug gegen Wegrollen sichern.
Gefahr!
Unfallgefahr! Bedienungsanleitung des Wagenheberherstellers beachten!
Gefahr!
Unfallgefahr! Ist das Fahrzeug angehoben und nicht zusätzlich durch Unterstellböcke gesichert, auf keinen Fall unter das Fahrzeug legen. Motor gegen unbefugtes Starten sichern, Schlüssel aus dem Zündstartschalter abziehen!
Gefahr!
Unfallgefahr! Ein Anheben des gesamten Fahrzeuges mit Radgreifern, Mehrstempelanlage usw. muss grundsätzlich an allen Achsen gleichzeitig erfolgen.
Gefahr!
Unfallgefahr! Aus Sicherheitsgründen ist die Steckverbindung am Steuergerät der NR (Elektronische Niveau-Regelung) zu trennen.
Vorsicht:
Beim Ablassen des Fahrzeuges ist darauf zu achten, dass die Federbälge einwandfrei sitzen und genügend Vorratsdruck vorhanden ist, um die Luftfederbälge wieder zu befüllen. Selbsthilfe
Wagenheber-Ansetzpunkte
Selbsthilfe
Wagenheber-Ansetzpunkte
Vorsicht:
Die 2. und 3. Achse dürfen keinesfalls in der Mitte angehoben werden.
Hinweis:
Das Anheben des gesamten Fahrzeuges an den Anhebepunkten des Unterbaus ist zulässig.

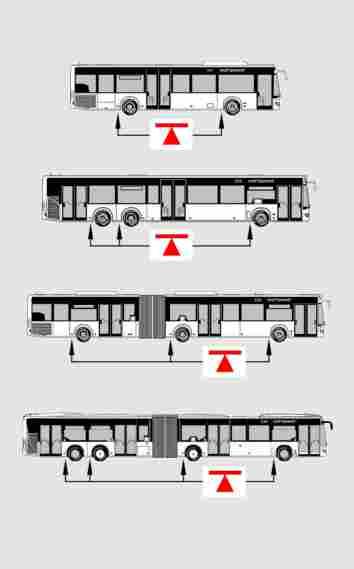

M00_00-0529-73 Fahrzeug an den gekennzeichneten Wagenheber-Ansetzpunkten am Fahrzeug-Unterbau anheben.
