Ovládání přídavného topení volitelné zvláštní vybavení

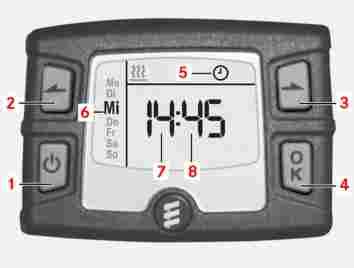

1 Aktivační tlačítko: Zapnutí/ vypnutí spínacích hodin, přepnutí indikační lišty 2 Ovládací tlačítko zpět:

Volba funkce v nabídkové liště, nastavení hodnot 3 Ovládací tlačítko vpřed:

Volba funkce v nabídkové liště, nastavení hodnot 4 Tlačítko OK: Volba blikajícího symbolu, potvrzení zadání 5 Programová lišta pro den v týdnu: Zobrazení aktivní programové paměti a odpovídajícího dne v týdnu 6 Symbol topení: Topení zapnuté/vypnuté 7 Symbol zobrazení času:

AM – denní čas dopoledne,

PM – denní čas odpoledne 8 Symbol programu: Programování předvoleného času

9 Symbol hodin: Nastavení času / doby provozu 10 Symbol topení: Ukazatel stavu režim topení aktivní 11 Indikační lišta: Čas, doba provozu předvoleného času 12 Nabídková lišta Ovládání přídavného topení (volitelné zvláštní vybavení)

Topení – větrání – klimatizace Ovládání přídavného topení (volitelné zvláštní vybavení)

Upozornění: Spínací hodiny se vyznačují jednoduchou strukturou ovládání, pouze čtyřmi tlačítky můžete nastavit všechny funkce, v případě potřeby je změnit a programovat předvolené časy.

Nebezpečí! Nebezpečí výbuchu a udušení! Topení se nesmí používat: u čerpacích stanic a čerpacích zařízení, na místech, kde se mohou tvořit hořlavé páry nebo prach (např. v blízkosti skladů pohonných hmot, uhlí, dřeva nebo obilí), v uzavřených prostorech (např. v hale pro vozidla).

Topení – větrání – klimatizace Ovládání přídavného topení (volitelné zvláštní vybavení)

Pozor: Topení se musí alespoň jednou měsíčně uvést při studeném motoru na 10 minut do provozu.

Upozornění: Neprovedeteli žádné nastavení nebo ovládání, během 10 sekund ukazatel zhasne, tzn. že spínací hodiny se přepnou do klidového režimu. Pro nové zadání musíte ještě jednou stisknout tlačítko (1).

M83.00-0947-71

Nastavení dne v týdnu, času a doby provozu Tlačítko (1) stiskněte na déle než 2 sekundy. Tlačítkem (2) nebo (3) zvolte symbol hodin (5), symbol začne blikat. Volbu potvrďte tlačítkem (4). Den v týdnu (6) bliká. Tlačítkem (2) nebo (3) zvolte den v týdnu. Volbu potvrďte tlačítkem (4). Tlačítkem (2) nebo (3) zvolte časový údaj hodiny (7). Volbu potvrďte tlačítkem (4). Tlačítkem (2) nebo (3) nastavte časový údaj minuty (8). Nastavení potvrďte tlačítkem (4). Tlačítkem (2) nebo (3) nastavte dobu provozu pro okamžité vytápění.

Upozornění: Dobu provozu pro okamžité vytápění lze zvolit od 10 do 120 minut.

Nastavení potvrďte tlačítkem (4).

Upozornění: Zobrazí se nastavený čas.

M83.00-0948-71

Zapnutí okamžitého vytápění: Tlačítko (1) stiskněte na déle než 2 sekundy. Tlačítkem (2) nebo (3) zvolte symbol topení (5). Volbu potvrďte tlačítkem (4). Topení – větrání – klimatizace Ovládání přídavného topení (volitelné zvláštní vybavení)

Upozornění: Režim topení je zapnutý. Displej je během topení osvětlen.

Vypnutí topení Tlačítkem (2) nebo (3) zvolte symbol topení (5). Volbu potvrďte tlačítkem (4).

Upozornění: Režim topení je vypnutý. Osvětlení displeje zhasne.

M83.00-0957-71

Zapnutí trvalého provozu Stiskněte tlačítko (1). Zobrazí se symbol L (5). Tlačítkem (4) potvrďte. Zobrazuje se symbol pro trvalý provoz (7).
