Polohy spínání „6tlačítkového“ spínače

Řazení převodovky Polohy spínání „6tlačítkového“ spínače

Polohy spínání „6tlačítkového“ spínače

Upozornění: Předpoklad: Stisknuté tlačítko „N“, vozidlo stojí, sešlápnutá provozní brzda, uvolněný plynový pedál (otáčky motoru < 900 ot/min).

Upozornění: Platí pro automatické převodovky: 6stupňová převodovka ZFEcomat a automatická 4stupňová převodovka Voith.

Upozornění: Stisknuté tlačítko se rozsvítí. Pozor: Když stisknuté tlačítko bliká, hrozí značné nebezpečí poškození převodovky (omezená kontrola nad systémem). V tomto případě je povoleno pouze dojet s částečným zatížením k nejbližší dílně.

Pozor: Při poškození převodovky se řiďte odtahovými předpisy.

Odtahovací předpisy, viz kapitola „Provoz“ v Provozním návodu.

M54.00-1770-71

Stisknutí spínače „R“. Automatická převodovka zařadí zpětný chod.

Nebezpečí! Nebezpečí úrazu! Zpětný chod řaďte jen když vozidlo stojí a motor běží ve volnoběžných otáčkách.

Upozornění: Před stisknutím tlačítek „1“ až „D“ po tlačítku „R“ nebo před stisknutím tlačítka „R“ po tlačítkách „1“ až „D“ musíte stisknout tlačítko „N“.

Upozornění: Podle přání zákazníka a národních předpisů zaznívá při couvání výstražný tón. Řazení převodovky Polohy spínání „6tlačítkového“ spínače

M54.00-1771-71

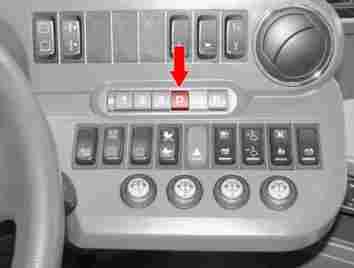

Stisknutí spínače „N“. Automatická převodovka zařadí neutrál. Při povolených brzdách je vozidlo volně pohyblivé. Nedochází k žádnému přenosu síly od motoru na hnací osu.

M54.00-1772-71

Stisknutí spínače „D“. Postupně se automaticky zařazují rychlostní stupně 1 až 4 (4stupňová převodovka) nebo 1 až 6 (6stupňová převodovka).

Upozornění: Při navolené poloze pro jízdu „D“ se vozidlo chová skoro ve všech provozních situacích optimálně.

Řazení převodovky Polohy spínání „6tlačítkového“ spínače

M54.00-1773-71

Stisknutí spínače „3“. Automaticky se postupně řadí převodové stupně 1 až 3.

Upozornění: Pro jízdy v mírném až středním stoupání, aby se zamezilo neustálému přeřazování mezi stupni 3 a 4.

Při klesání lze využít brzdicí působení motoru až do nejvyšších dovolených otáček motoru pro stupeň 3.

M54.00-1774-71

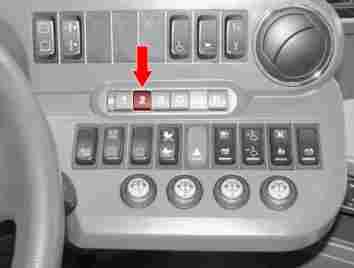

Stisknutí spínače „2“. Automaticky se postupně řadí převodové stupně 1 až 2.

Upozornění: Pro jízdy ve středním stoupání, aby se zamezilo neustálému přeřazování mezi stupni 2 a 3.

Při klesání lze využít brzdicí působení motoru až do nejvyšších dovolených otáček motoru pro stupeň 2.

M54.00-1775-71

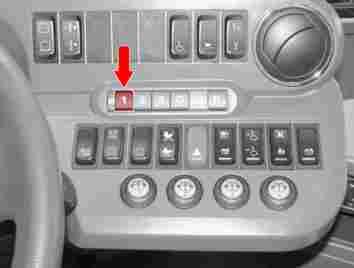

Stisknutí spínače „1“. Pro jízdy v příkrém stoupání a při posunování vozidla.

Upozornění: Zařadí se jen 1. stupeň.

Při klesání lze využít brzdicí působení motoru až do nejvyšších dovolených otáček motoru pro stupeň 1.
