Enganche para remolcado delante- ro . . . . . . . . . . . . . . . . . . . . . . . . . 27 Enganche para remolcar, detrás equipamiento especial opcional
Servicio
Indicación:
La parte inferior de la tapa de la parte delantera está asegurada con un cinturón de retención para evitar que se abata por completo.
M88_00-0060-01

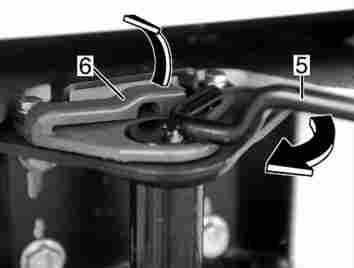

Levantar un poco la tira de seguridad (6) y girar el pasador por el asidero (5) en sentido horario hasta que esté desbloqueado. Extraer el pasador hacia arriba, sacándolo del enganche para remolcar. Insertar la argolla de la barra de arrastre en el enganche para remolcar. Insertar el pasador en el enganche para remolcar y la argolla de la barra de arrastre. Girar el pasador por el asidero (5) en sentido antihorario hasta que se enclave la tira de seguridad (6).
Indicación:
El pasador tiene que estar enclavado siempre en la tira de seguridad (6).
Cerrar la tapa de la parte delantera.
Enganche para remolcar, detrás (equipamiento especial opcional)
Quitar el pasador del enganche para remolcar delantero.
Indicación:
El enganche para remolcar trasero es un equipamiento especial opcional que no incluye pasador.
M00_00-0492-71

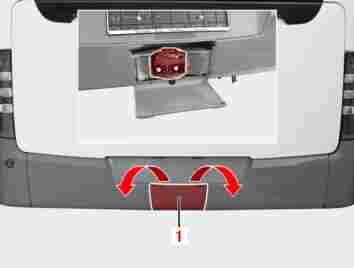

Retirar la cubierta (1).
Insertar la argolla de la barra de arrastre en el enganche para remolcar. Servicio
M88_00-0061-01

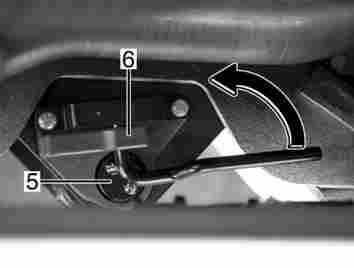

Insertar el pasador (5) en el enganche para remolcar y la argolla de la barra de arrastre.
Girar el pasador (5) por el asidero en sentido antihorario hasta que se enclave la tira de seguridad (6).
Indicación:
El pasador (5) tiene que estar enclavado siempre en la tira de seguridad (6).
M88_00-0060-01
Tras el proceso de remolcado, levantar un poco la tira de seguridad (6) y girar el pasador por el asidero (5) en sentido horario hasta que esté desbloqueado.
Insertar de nuevo el pasador en el enganche para remolcar delantero y asegurarlo.
