Deuren in sluit- en openingsrichting inleren
M72_00-0069-01
Schakelaar (5) in stand "1" drukken.
Advertisement
De automatische bediening van de betreffende deur (deur 2 of 3) is ingeschakeld.
De deur kan, als de automatische bediening is vrijgegeven, door de passagiers worden geopend.
Deuren in sluit- en openingsrichting inleren
M72_00-0066-01
Onderhoudsklep (1) boven de betreffende deur sluiten (2) en vergrendelen.
Deuren in sluit- en openingsrichting inleren
Aanwijzing:
Voorwaarde: het voertuig staat stil, parkeerrem bediend, voorraaddruk > 7 bar, accuspanning 24 V, boordnet ingeschakeld, elektrische installatie ingeschakeld.
Aanwijzing:
Inleren is geen manier om storingen te verhelpen! Als na het inleren opnieuw een storing optreedt, moet de storing worden verholpen.
Aanwijzing:
Bij het gelijktijdig optreden van storingen bij deur 1 en een andere deur, moet eerst de stand van deur 1 worden ingeleerd.
Deuren in sluit- en openingsrichting inleren
Aanwijzing:
Deuren altijd zowel in de sluit- als de openingsrichting inleren.
Voorzichtig:
De regeleenheid van deur 1 is voertuigspecifiek geprogrammeerd. Niet proberen de storing te verhelpen door de regeleenheid door een andere te vervangen.
M72_00-0066-01
Onderhoudsklep (1) boven de betreffende deur ontgrendelen (2) en openen.
M72_00-0068-01

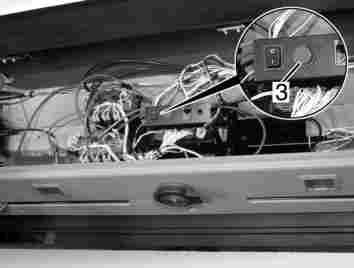

Werkplaatsschakelaar (3) ingedrukt houden, om de deur in sluitrichting in te leren.
De deur sluit.
M72_00-0067-01
Wachten tot instapverlichting (4) gaat knipperen.
Aanwijzing:
Het knipperen geeft een correcte inleerprocedure in de sluitrichting aan.
Deuren in sluit- en openingsrichting inleren
Aanwijzing:
Instapverlichting (4) knippert eenmaal bij deur 1, tweemaal bij deur 2, driemaal bij deur 3, enz.
M72_00-0068-01
Werkplaatsschakelaar (3) loslaten.
Aanwijzing:
Werkplaatsschakelaar (3) pas loslaten als de knipperreeks is afgesloten (eenmaal bij deur 1, tweemaal bij deur 2, driemaal bij deur 3, enz.).
De deur is in sluitrichting ingeleerd. Werkplaatsschakelaar (3) ingedrukt houden, om de deur in openingsrichting in te leren. De deur gaat open.
M72_00-0067-01
Wachten tot instapverlichting (4) gaat knipperen.
Deuren in sluit- en openingsrichting inleren
Aanwijzing:
Het knipperen geeft een correcte inleerprocedure in de openingsrichting aan.
Aanwijzing:
Instapverlichting (4) knippert eenmaal bij deur 1, tweemaal bij deur 2, driemaal bij deur 3, enz.
M72_00-0068-01
Werkplaatsschakelaar (3) loslaten.
Aanwijzing:
Werkplaatsschakelaar (3) pas loslaten als de knipperreeks is afgesloten (eenmaal bij deur 1, tweemaal bij deur 2, driemaal bij deur 3, enz.).
De deur is in de openingsrichting ingeleerd. Eerst de elektrische installatie en vervolgens het boordnet uitschakelen, vervolgens ca. 5 seconden wachten. De nieuw ingeleerde waarden worden in de regeleenheid opgeslagen. Het boordnet en vervolgens de elektrische installatie weer inschakelen. De deur functioneert met de nieuw ingeleerde waarden.
