Rampa, elektrická: nouzové ovládání

Svépomoc Rampa, elektrická: nouzové ovládání

Rampa, elektrická: nouzové ovládání Důležité pokyny

Výstraha Nebezpečí nehody a zranění nechtěným pohybem vozidla nebo prudkým brzděním ▶ Zastávkovou brzdu zapínejte, jen když vozidlo stojí, nepoužívejte ji k brzdění dojíždějícího vozidla. ▶ Při opuštění místa řidiče vždy zatáhněte parkovací brzdu. ▶ Na zastávkách ve svahu se sklonem přes 15 % zatáhněte parkovací brzdu.

Výstraha Nebezpečí skřípnutí a pohmoždění! Při sáhnutí mezi mechanicky se pohybující díly může dojít k těžkým poraněním odříznutím nebo pohmožděním částí těla. ▶ U pohybujících se součástí se nesmí do oblasti pohybu mecha-

niky dostat žádná část těla ani končetin. ▶ Dohlížejte na rizikovou oblast. ▶ U pohybujících se součástí zajistěte oblast pohybu mechaniky proti zásahu.

Nouzové ovládání vestavěné rampy Zasunutí desky rampy, vestavěná rampa ▶ Dodržujte ( → strana 382) bezpečnostní pokyny uvedené na začátku kapitoly. ▶ Vypněte zapalování.

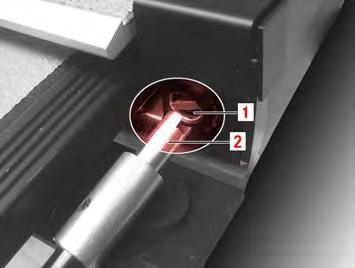

M54.00-2572-71 ▶ Kliku pro nouzové ovládání (2) nasaďte na nasazovací bod (1).

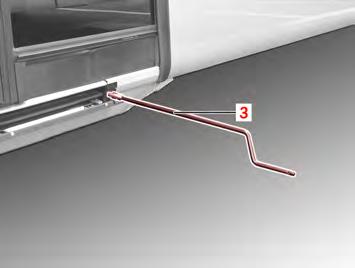

M54.00-2573-71 ▶ Otáčejte klikou pro nouzové ovládání (3) proti směru hodinových ručiček. ◁ Deska rampy se zasune. Nouzové ovládání kazetové rampy Vytáhnutí desky rampy Svépomoc Rampa, elektrická: nouzové ovládání

M86.00-0594-71 ▶ Dodržujte ( → strana 382) bezpečnostní pokyny uvedené na začátku kapitoly. ▶ Vypněte zapalování. ▶ Otevřete krytku (1).

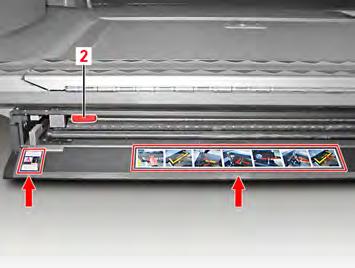

M86.00-0595-71 ▶ Vytáhněte odjišťovací páčku (2). Upozornění

Nálepka s obrázkovým návodem na nouzové ovládání se nachází na vnitřní straně krytky.

Svépomoc Rampa, elektrická: nouzové ovládání

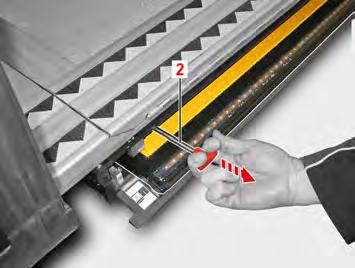

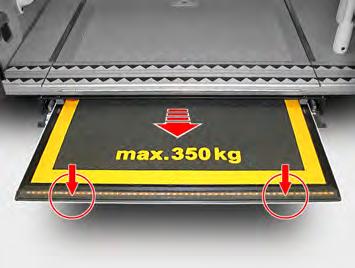

M86.00-0597-71 ▶ Vytáhněte odjišťovací páčku (2) cca 100 mm. ◁ Deska rampy vyjede z otvoru pro rampu.

M86.00-0598-71 ▶ Uchopte desku rampy za přední hranu a vytáhněte ji. Vyrovnání desky rampy

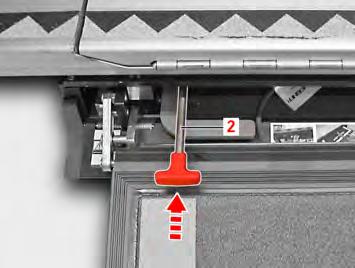

M86.00-0599-71 Páčka (2) musí být před postavením desky rampy zasunutá (šipka).

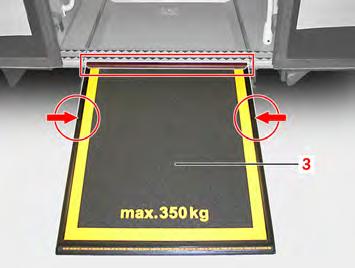

M86.00-0600-71 ▶ Uchopte desku rampy (3) (šipky) a zvedněte ji k nástupní hraně. Upozornění

Gumový profil desky rampy musí stejnoměrně doléhat k nástupní hraně. Svépomoc Rampa, elektrická: nouzové ovládání

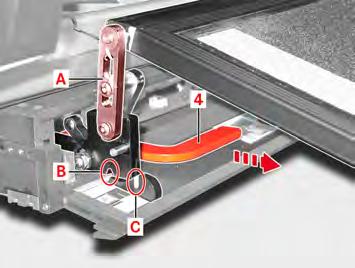

M86.00-0601-71 Pro zajištění desky rampy se musí zatáhnout páka (4). Přitom se musí zářez (B) zatáhnutím páky (4) nastavit na značku (C).

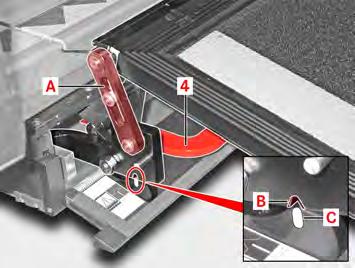

M86.00-0602-71 Páka (A) musí být v úhlu cca 20° vůči desce rampy. Pro bezpečné zatížení se musí zářez (B) vyrovnat podle značky (C).

Svépomoc Rampa, elektrická: nouzové ovládání

Provedení testu zatížení

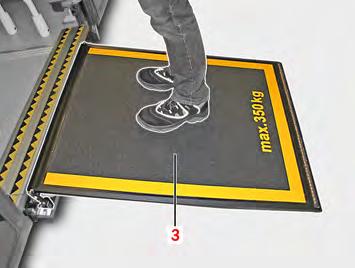

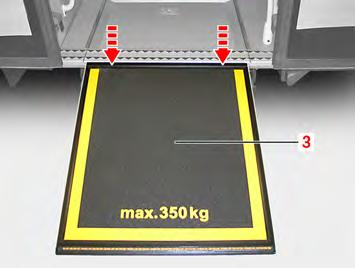

M86.00-0603-71 ▶ Stoupněte si na desku rampy (3). ◁ Při zatížení nesmí deska rampy poklesnout. Zasunutí desky rampy

M86.00-0604-71

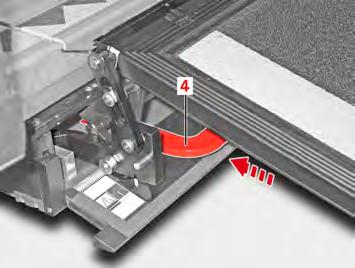

Výstraha Nebezpečí nehody a zranění samočinným vysunutím rampy po nouzovém ovládání. ▶ Rampu úplně zasuňte tak, aby byla klapka na přední straně rampy úplně zavřená. ▶ Páku (4) posuňte ve směru šipky.

M86.00-0605-71 ▶ Rukou spusťte desku rampy (3) dolů.

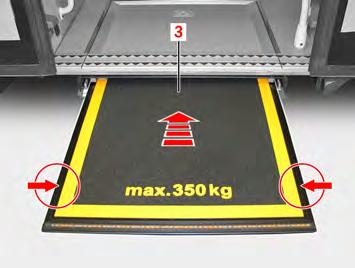

M86.00-0606-71 ▶ Uchopte desku rampy (3) za okraj (šipky) a zasuňte ji. Svépomoc Rampa, elektrická: nouzové ovládání
