Nastavení TVK pro řidiče a prostor pro cestující

Topení, větrání, klimatizace Nastavení TVK pro řidiče a prostor pro cestující

Nastavení TVK pro řidiče a prostor pro cestující Odmrazování čelního skla

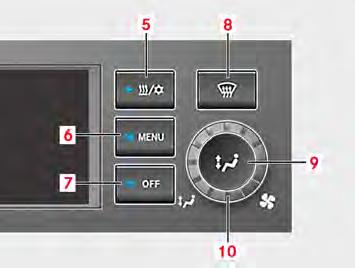

M83.00-0919-71 ▶ Stiskněte tlačítko (8). ◁ Tlačítko se rozsvítí žlutě. ◁ Ventilátor čelního boxu a teplota vyfukovaného vzduchu se nastaví na maximální hodnotu. ◁ Klapka přívodu vzduchu k čelnímu sklu se otevře. ◁ Klapka přívodu vzduchu do prostoru nohou se zavře. ◁ Navíc se nastaví povolení přídavného topení, a to se při splnění podmínek pro zapnutí aktivuje.

Upozornění Doba aktivace režimu odmrazování je standardně nastavená na 10 minut. Funkci odmrazování čelního skla lze přerušit opětovným stisknutím tlačítka (8) nebo změnou nastavení otáček ventilátoru na místě řidiče, změnou nastavení polohy klapek a změnou nastavení teploty. Manuální nastavení otáček ventilátoru na místě řidiče

M83.00-0919-71 ▶ Otočný regulátor (10) otočte do požadované polohy. ◁ Podle směru otáčení se zvýší nebo sníží intenzita foukání.

M83.00-0973-71 Podle směru otáčení se posouvá bod na regulačním oblouku. Topení, větrání, klimatizace Nastavení TVK pro řidiče a prostor pro cestující

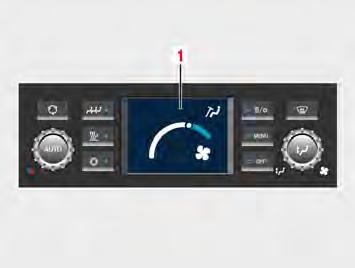

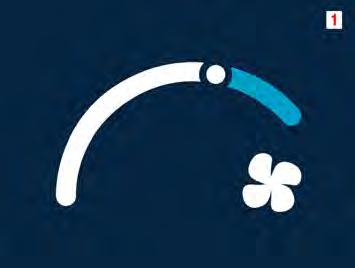

M83.00-0993-71 Na displeji se jako hlášení události zobrazí nastavené otáčky ventilátoru (1).

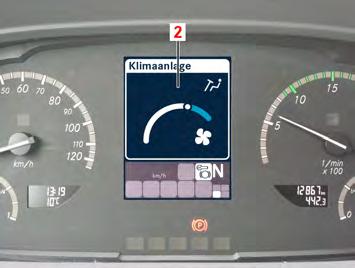

M83.00-0994-71 Navíc se na přístrojové desce zobrazí hlášení události (2).

Upozornění Teplotu vyfukovaného vzduchu je možné změnit i při aktivním režimu klimatizace (kompresor chladiva zapnutý).

Topení, větrání, klimatizace Nastavení TVK pro řidiče a prostor pro cestující

Upozornění Všechna hlášení o změně nastavení po 10 sekundách zhasnou.

Manuální nastavení teploty na místě řidiče

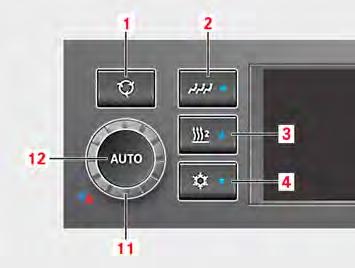

M83.00-0920-71 ▶ Otáčením otočného regulátoru (11) nastavte preferovanou požadovanou teplotu. ◁ Automatika reguluje nastavenou prostorovou teplotu na místě řidiče.

M83.00-0979-71 Na displeji a na přístrojové desce se zobrazí hlášení události (1). Otáčením otočného regulátoru (11) lze zvolit mezi „maximálním topením“ a „maximálním chlazením“ (2).

Upozornění Všechna hlášení o změně nastavení po 10 sekundách zhasnou. Nastavení klapek na místě řidiče

Upozornění Pro individuální přizpůsobení větrání v prostoru nohou a čelního skla na místě řidiče lze změnit polohu klapky pro prostor nohou a čelní sklo.

M83.00-0919-71 ▶ Stiskněte tlačítko (9) k aktivaci nastavení klapek. ◁ Je aktivní osvětlení tlačítka (9) pro nastavení klapek.

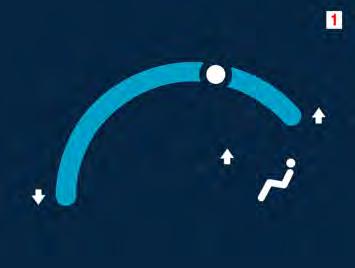

M83.00-0974-71 ▶ Otáčením otočného regulátoru (10) nastavte směr foukání vzduchu ventilátorem. ◁ Na displeji a na přístrojové desce se zobrazí hlášení události (1). ◁ Šipky↑↓ ukazují směr nastavování. ◁ Bod na regulačním oblouku se posouvá zleva dole (prostor nohou) směrem doprava nahoru (čelní sklo).

Upozornění Hlášení události po 10 sekundách zhasne.

Nastavení teploty v prostoru pro cestující

Topení, větrání, klimatizace Nastavení TVK pro řidiče a prostor pro cestující

M83.00-0920-71 ▶ Tlačítkem pro přepínání zón (2) zvolte režim „prostor pro cestující“. ▶ V režimu „prostor pro cestující“ nastavte otáčením otočného regulátoru (11) požadovanou teplotu. ◁ Automatika bude v zóně prostoru pro cestující regulovat přednastavenou požadovanou hodnotu.

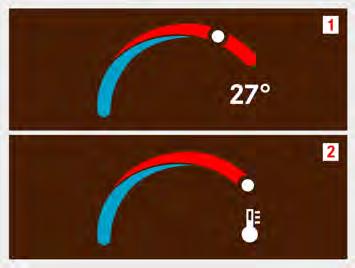

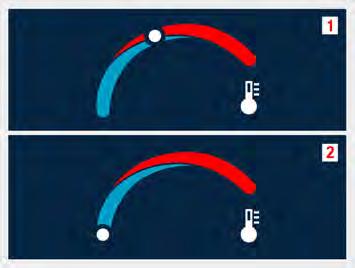

M83.00-0980-71 Zobrazuje se nastavená požadovaná hodnota (1) mezi koncovými polohami. Minimální a maximální požadovaná hodnota se zobrazuje bez požadované teploty. (2) zobrazuje maximálně nastavenou požadovanou teplotu.

Topení, větrání, klimatizace Nastavení TVK pro řidiče a prostor pro cestující

Režim klimatizace (volitelné vybavení)

Upozornění Aby byla zaručena bezvadná funkce klimatizace, mělo by být při provozu klimatizace za jízdy zavřené okno u řidiče. U vozidel s klimatizací pro místo řidiče a prostor pro cestující probíhá regulace pro místo řidiče pouze tehdy, když je zapnutý a klimatizuje se také prostor pro cestující. Předpoklady: ● Motor běží. ● Podmínky zapnutí (požadovaná teplota, venkovní teplota a teplota vnitřního prostoru) jsou splněny.

M83.00-0920-71 ▶ Zapněte režim klimatizace tlačítkem (4) .

◁ Když jsou splněny podmínky zapnutí chladicího režimu (kompresor chladiva zapnutý), zobrazuje se na displeji symbol klimatizace. ◁ Svítí symbol klimatizace v tlačítku (4).

M83.00-0920-71 Teplotu vyfukovaného vzduchu na místě řidiče lze upravit otáčením otočného regulátoru (11).

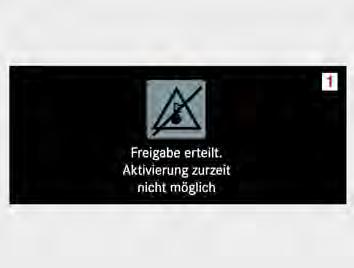

M83.00-1016-71 Není‐li režim klimatizace možný vzhledem k teplotním podmínkám pro zapnutí, zobrazí se hlášení události: „Freigabe erteilt, Aktivierung zurzeit nicht möglich“ (Povolení uděleno, aktivace není nyní možná). Topení, větrání, klimatizace Nastavení TVK pro řidiče a prostor pro cestující

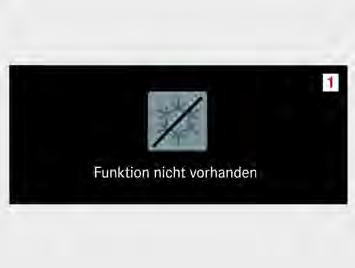

M83.00-1013-71 Není‐li klimatizace k dispozici, zobrazí se hlášení události: „Funktion nicht vorhanden“ (Funkce není k dispozici).

Upozornění Všechna hlášení událostí po 10 sekundách zhasnou. Čerstvý vzduch, cirkulace vzduchu, režim smogu Manuální regulace „čerstvý vzduch, cirkulace vzduchu“

Upozornění Když je venku špatný vzduch nebo jedete tunelem, můžete přívod vzduchu omezit použitím režimu cirkulace vzduchu.

M83.00-0920-71 Zóny lze zvolit stisknutím tlačítka cirkulace vzduchu (1).

Topení, větrání, klimatizace Nastavení TVK pro řidiče a prostor pro cestující

V menu pro jízdu na přístrojové desce se zobrazí aktivita cirkulace vzduchu v příslušné zóně. ▶ Aktivujte tlačítko (1) „Režim cirkulace vzduchu“.

◁ Na displeji přístrojové desky se zobrazí symbol „režim cirkulace vzduchu“ pro místo řidiče nebo prostor pro cestující. ◁ LED v tlačítku (1) svítí červeně. ◁ Střešní okna se automaticky zavřou. ◁ Režim cirkulace vzduchu pro prostor pro cestující se po 10 minutách automaticky vypne. Časový údaje lze změnit v menu. ◁ Existují čtyři nastavení, jejichž aktivace se zobrazí na displeji.

Každým dalším stisknutím tlačítka (1) „Cirkulace vzduchu / smog“ přepnete nastavení. ▶ Vypnutí režimu cirkulace vzduchu pomocí tlačítka (1) „Cirkulace vzduchu / smog“, pokud je funkce aktivní (LED svítí). ◁ LED zhasne. Upozornění Nezávisle na režimu cirkulace vzduchu / smog lze vypnout funkci reheat nebo odmrazování. Stiskněte tlačítko ’(1)’ „Cirkulace vzduchu / smog“.

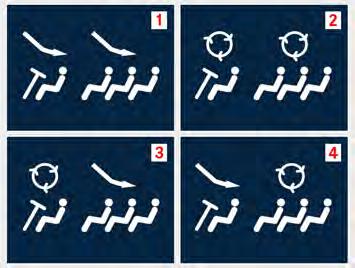

M83.00-0981-71 1. Čerstvý vzduch v celém vozidle. 2. Režim cirkulace vzduchu / smogu v celém vozidle. 3. Cirkulace vzduchu jen na místě řidiče.

Nastavení zůstává trvale. Pokud vozidlo odstavíte na čtyři hodiny, systém se vrátí na základní nastavení (čerstvý vzduch). 4. Cirkulace vzduchu jen v prostoru pro cestující.

Stisknutím tlačítka AUTO (12) se funkce nastaví zpět na čerstvý vzduch. Cirkulace vzduchu, ukazatel smogu

Topení, větrání, klimatizace Nastavení TVK pro řidiče a prostor pro cestující

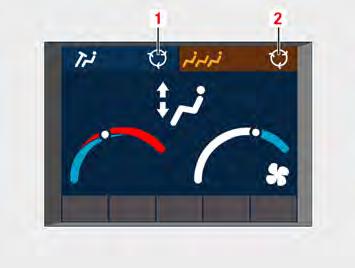

M83.00-1023-71 1 Cirkulace vzduchu jen na místě řidiče. Střešní klapky zůstanou otevřené. 2 Cirkulace vzduchu jen v prostoru pro cestující. Zavřete otevřené střešní klapky. 1+2Režim smogu v celém vnitřním prostoru. Zavřete otevřené střešní klapky. Aktivace funkce reheat Kvůli snížení zamlžení skel lze aktivací režimu reheat provádět vysušování vzduchu uvnitř vozidla. Nasávaný vzduch se přitom odvádí výparníkem klimatizace (přitom kondenzuje voda a odvádí se ven). Následně se vysušený, studený vzduch vede do výměníku tepla topení, ohřívá se a vytápí vnitřní prostor vozidla. Teplý vysušený vzduch pohlcuje vlhkost ve vnitřním prostoru.

M83.00-0919-71 ▶ Stiskněte tlačítko (5) na ovládací jednotce.

Topení, větrání, klimatizace Nastavení TVK pro řidiče a prostor pro cestující

◁ Kontrolka v tlačítku (5) signalizuje režim reheat. ◁ Kompresor chladiva se zapne. ◁ Při aktivním režimu reheat se na displeji zobrazuje symbol klimatizace .

Upozornění Režim reheat je možný pouze od venkovní teploty cca 10 °C a je časově omezený cca na 30 min. Tuto hodnotu času lze změnit v menu nastavení.

M83.00-0920-71 Režim reheat se vypne: ● opakovaným stisknutím tlačítka reheat (5). ● Uplynutí doby chodu nastavené v menu. ● Stiskněte tlačítko AUTO (12).

M83.00-1016-71 Není‐li režim reheat možný vzhledem k teplotním podmínkám pro zapnutí, zobrazí se hlášení události: „Freigabe erteilt, Aktivierung zurzeit nicht möglich“ (Povolení uděleno, aktivace není nyní možná).

M83.00-1013-71 Není‐li klimatizace k dispozici, zobrazí se hlášení události: „Funktion nicht vorhanden“ (Funkce není k dispozici).

Upozornění Všechna hlášení událostí po 10 sekundách zhasnou. Topení, větrání, klimatizace Nastavení TVK pro řidiče a prostor pro cestující
