Funkce aktivního brzdového asistenta
from Mercedes Benz Citaro, Citaro LE, Citaro K, Citaro G, CapaCity Návod k obsluze - PDF DOWNLOAD (Czech)
Funkce aktivního brzdového asistenta PBA (Preventive Brake Assist), (volitelné vybavení) Funkce Preventive Brake Assist, dále jako PBA, je vždy aktivní po nastartování motoru a řidič ho může dočasně deaktivovat. PBA snižuje nebezpečí nabourání do vozidel pomalu jedoucích vpředu nebo stojících objektů. V kritických situacích systém PBA pomáhá zmírnit následky nehody. Oblast před vlastním vozidlem se neustále snímá a vyhodnocují se objekty, které dobře odrážejí radarové paprsky (např. kovové objekty). Při dosažení kritické vzdálenosti od pomalu jedoucího vozidla vpředu nebo od stojícího objektu, aktivuje se varování a zároveň se zahájí brzdění. Řidič má kdykoli možnost sám vyřešit kritickou situaci brzděním nebo vyhýbacím manévrem. Pokud řidič nereaguje, provede se samočinné postupné zpomalování vozidla až do zastavení. Kromě toho PBA reaguje také na osoby, které se pohybují před vozidlem. Pokud systém PBA zaregistroval ve vlastní jízdní stopě jednu nebo více osob, je na to řidič upozorněn optickým a akustickým varováním a zároveň dojde také k mírnému brzdění. PBA obecně neprovádí plné brzdění, aby nedošlo k ohrožení cestujících v autobuse. Automatické varování a brzdění je aktivní v celém rozsahu rychlostí, při rozpoznání osob probíhá do rychlosti vozidla 50 km/h. Systém PBA nevaruje a nereaguje na: ● vozidla jedoucí v protisměru, ● příčný provoz, ● úzká vozidla (motocykly, jízdní kola atd.), která jedou mimo jízdní dráhu autobusu, ● stojící chodce nebo chodce v tunelu. PBA v činnosti
Upozornění V následujícím popisu je uvedené zpomalení v procentech. Jedná se přitom o procentuální podíl tíhového zrychlení (přibližně 10 m/s²). Zpomalení o 20 % znamená, že se vozidlo zpomaluje rychlostí cca 2 m/s². Na základě toho musí být všechny osoby a předměty ve vozidle přidržované cca 20 % vlastní hmotnosti. Při plném brzdění na dobře přilnavé vozovce lze dosáhnout zpomalení přes 70 %. Osoby tedy musí být přidržované 70 % vlastní tělesné hmotnosti, aby neupadly, resp. nesklouzly ze sedadel. Bez přípravy je to možné pouze se zapnutým bezpečnostním pásem. PBA brzdí maximálně na 40 % možného zpomalení vozidla. ● 1. stupeň:
Červené hlášení, přerušovaný tón a mírné brzdění s vzrůstajícím zpomalením až 40 %. Rozsvítí se brzdová světla.
● 2. stupeň:
Červené hlášení, přerušovaný tón a zpomalení s trvalým mírným brzděním až do zastavení. Brzdová světla blikají při počáteční rychlosti vyšší než 60 km/h. ● 3. stupeň:
Ukončení brzdění a zabezpečení vozidla proti rozjetí pomocí funkce zastavení. Výstražná směrová světla blikají při počáteční rychlosti vyšší než 60 km/h. Funkce zastavení se přeruší sešlápnutím pedálu plynu.
Upozornění Každý další stupeň je aktivován asistenčním systémem jen tehdy, když řidič nezasáhne. Přehled je uvedený v části „Průběh brzdění pomocí systému PBA“. Omezení funkce Funkce systému PBA je omezená: ● při znečištěném nebo zakrytém snímači, ● při sněžení nebo silném dešti, ● když je vozovka pokrytá ledem, sněhem, vodou nebo je znečištěná, ● při chybném seřízení radarového snímače, ● v následujících dopravních situacích (viz obrázky): Složité jízdní situace mohou vést k chybným výstrahám vzdálenosti, nebo výstrahy vůbec nebudou aktivovány. Radarový snímač systému PBA snímá osoby, vozidla nebo překážky, která se nacházejí přímo před vozidlem.
M54.70-0047-71 Zastávka: ● Vozidlo přijíždí na zastávku a na základě tvaru vozovky jede určitou dobu čelně proti chodcům, kteří zde stojí / procházejí nebo objektům, které se zde stabilně nacházejí (např. značka zastávky, pouliční lampa). Tato situace může vyvolat falešné varování. Včas přerušte zásah asistenčního systému, resp. na zastávku najíždějte předvídavým způsobem.
M54.70-0046-71 Osoby nebo překážky v zatáčkách nebo v příjezdu na zastávku: ● Vozidla, sloupky, svodidla, dopravní značky nebo mostní pilíře na vnější straně zatáčky mohou vyvolat varování, resp. také osoby, které se pohybují na vnější straně zatáčky. Včas přerušte zásah asistenčního systému. Asistenční systémy Funkce aktivního brzdového asistenta

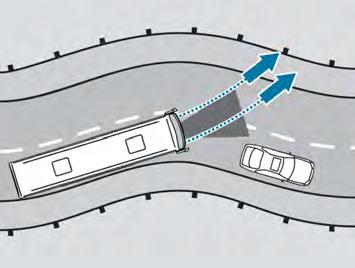

M54.70-0045-71 Silnice se zatáčkami: ● Vozidla jedoucí ve stejném jízdním pruhu se nacházejí mimo oblast snímání. Varování se neaktivuje včas. Nečekejte na varování, ale reagujte včas a přiměřeným způsobem.
M54_00-1004-01 Zatáčky: ● Vozidla jedoucí v jiném jízdním pruhu mohou vyvolat chybné varování. Nečekejte na varování, ale reagujte včas a přiměřeným způsobem.

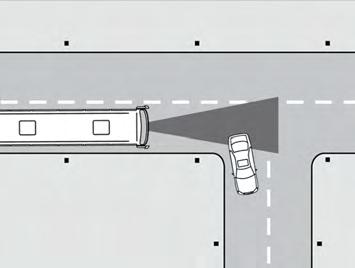

M54.00-3206-71 Sjíždění: ● V místech s křižovatkami, vjezdy a výjezdy mohou nečekané varování vyvolat také odbočující nebo zařazující se vozidla. Nečekejte na varování, ale reagujte včas a přiměřeným způsobem.
M54_00-1005-01 Jedoucí nebo stojící vozidla v odstavném pruhu: ● Vozidla jsou při změně jízdního pruhu částečně ve vlastním jízdním pruhu a jsou dále snímána asistenčním systémem. ● Přibrzdění vybočujícího vozidla navíc zmenšuje vzdálenost a může vyvolat rychlejší varování. Včas přerušte zásah asistenčního systému.
M54_70-0032-01 Výjezdy a odbočující vozidla: ● Vozidla jsou při změně jízdního pruhu částečně ve vlastním jízdním pruhu a jsou dále snímána asistenčním systémem. ● Přibrzdění vybočujícího vozidla navíc zmenšuje vzdálenost a může vyvolat rychlejší varování. Včas přerušte zásah asistenčního systému.
M54_00-1006-01 Nájezdy a jízda mimo osu vozidla: ● Vozidla jsou při změně jízdního pruhu ve vlastním jízdním pruhu zatím jen částečně a jsou detekována pozdě. Varování se neaktivuje včas. Nečekejte na varování, ale reagujte včas a přiměřeným způsobem. Asistenční systémy Funkce aktivního brzdového asistenta
M54_00-1007-01 Vozidla zařazující se příliš těsně: ● Vozidla, která se zařazují příliš těsně před vozidlo, jsou detekována pozdě. Varování a brzdění se aktivují pozdě. Nečekejte na varování, ale reagujte včas a přiměřeným způsobem.
M54_00-1009-01 Předjíždění jiných vozidel: ● Při zrychlování a změně jízdního pruhu vlastním vozidlem při předjíždění se zmenší vzdálenost od vozidla jedoucího před vámi a může se vyvolat varování. Včas přerušte zásah asistenčního systému.
M54_70-0030-01 Zastavující vozidla: ● Vpřed jedoucí vozidla brzdí nepravidelně nebo zabrzdí náhle a vyvolají výstražné hlášení. Podle situace včas podpořte zásah asistenčního systému, nebo ho přerušte. Provozní a výstražná hlášení
M54.00-3214-71 Pokud nelze aktivovat asistenční systém při nastartování motoru nebo pomocí tlačítka, zobrazí se provozní hlášení. Když je asistenční systém aktivní a dojde k poruše, zobrazí se výstražné hlášení.
M54.00-3215-71 Při hlášeních (1) se zobrazuje: ● piktogram (1.1), ● příslušné textové hlášení (1.2) a případně žluté hlášení ve stavové oblasti displeje (3). ● Zazní výstražný signál. ● Hlášení můžete potvrdit tlačítkem „O. K.“ na volantu (4). Vozidlo se chová jako při vypnutém systému PBA.
Průběh brzdění pomocí PBA
1. Stupeň výstrahy 1: červené hlášení, přerušovaný tón a mírné brzdění, aktivují se brzdová světla.
PBA brzdí se vzrůstající intenzitou až do 40 %. 2. Stupeň výstrahy 2: udržování mírného brzdění.
Při počáteční rychlosti vyšší než 60 km/h blikají brzdová světla. 3. Brzdění ukončeno.
Vozidlo stojí, dokud řidič nesešlápne pedál plynu. Při počáteční rychlosti vyšší než 60 km/h se aktivují výstražná světla (řidiče je musí zase vypnout).
